برای کاربران حرفهای و افرادی که انبوه قطعات را به سیستم متصل میکنند، محدودیت در تعداد مسیرهای PCIe، پورتهای ذخیرهسازی و درگاههای پرسرعت، معمولاً خیلی زودتر از زمان ارتقای پردازنده یا کارت گرافیک به یک مانع جدی تبدیل میشود. به تازگی طرح جالبی معرفی شده که اجازه میدهد از طریق درگاه PCIe بتوان انبوه کارتها و قطعات جانبی را به مادربردهای با ظرفیت محدود و کوچک ATX-mini اضافه کرد.
اگر یک خوره سختافزار یا کسی باشید که میخواهد تعداد زیادی حافظههای M.2 یا SATA را به سیستم متصل کند، شاید همیشه به این فکر کنید که بهترین مادربرد برای شما، مادربردهای با فرمفاکتور ATX یا حتی بزرگتر است که معمولاً درگاههای اتصال بسیار بیشتری از مادربردهای کوچکتر و فرمفاکتور mini دارند.
فارغ از ابعاد مادربرد، این مشکل بهویژه در مادربردهای میانرده و سیستمهای جمعوجور بیشتر دیده میشود؛ جایی که طراحی فشرده یا سیاستهای کاهش هزینه، دست کاربر را برای توسعه آینده میبندد.
در همین زمینه به تازگی پروژه متنباز AMD B650 Southbridge Expansion Card معرفی شده که دقیقاً با هدف رفع همین محدودیتها شکل گرفته و نگاه آن، کاملاً کاربردی و عملی است.
افزودن یک چیپست کامل، بدون تعویض مادربرد
بنابر گزارش Toms Hardware، این کارت توسعه در اصل یک چیپست کامل AMD B650 را روی یک برد PCIe مستقل قرار میدهد. از دید عملکردی، نتیجه این طراحی کاملاً روشن است: سیستم شما عملاً یک «چیپست دوم» در اختیار خواهد داشت؛ درست مشابه ساختاری که در مادربردهای ردهبالای X670 با دو چیپست بهکار میرود. برای کاربر حرفهای، این ساختار به معنای افزایش واقعی منابع ارتباطی بدون نیاز به تعویض مادربرد یا پرداخت هزینههای بالا برای مهاجرت به یک پلتفرم جدید.
در بسیاری از مادربردهای B650، ترکیب استفاده همزمان از چند SSD پرسرعت، درایوهای SATA برای آرشیو و کارتهای توسعه جانبی خیلی زود به سقف محدودیت خود میرسند. در اینجا کارت قهرمان داستان ما وارد بازی شده و چنین مادربردهایی را از نظر اتصال به سطحی نزدیک به X670 میرساند.
نتیجه عملی این ترکیب آن است که کاربر میتواند بدون اینکه اسلاتهای حیاتی مادربرد یا مسیرهای اصلی پردازنده تحت فشار قرار بگیرند، با انعطاف بسیار بیشتری قطعات ذخیرهسازی مورد نظر خود را در سیستم جای دهد.
نفس تازه برای سیستمهای Mini-ITX و کیسهای کوچک
در سیستمهای Mini-ITX که معمولاً تنها یک یا دو اسلات توسعه در اختیار کاربر قرار دارد، این کارت میتواند نقش تعیینکنندهای ایفا کند. افزودن درگاههای M.2 و SATA بیشتر و مسیرهای PCIe اضافی، عملاً محدودیت ذاتی این فرمفکتور را تا حد زیادی خنثی میکند.
چنین قابلیتی برای ساخت سیستمهای NAS خانگی، ورکاستیشنهای جمعوجور یا سیستمهای چندمنظوره، ارزش عملی بالایی دارد و باعث میشود کاربر مجبور به انتخاب بین ابعاد کوچک و امکانات کامل نباشد.
سازگاری حتی با پلتفرم اینتل
یکی از نکات مهم این پروژه، عدم وابستگی آن به پلتفرم خاص است. این کارت از طریق رابط PCIe 4.0 x4 به سیستم متصل میشود و تا زمانی که مادربرد دارای چنین اسلاتی باشد، تفاوتی نمیکند پردازنده از خانواده اینتل باشد یا AMD.
در عمل، این موضوع کارت توسعه را به گزینهای جذاب برای ورکاستیشنهای اینتلی، سیستمهای رندرینگ یا حتی سرورهای خانگی تبدیل میکند که در آنها افزایش ظرفیت ذخیرهسازی و مسیرهای ارتباطی اهمیت بالایی دارد.

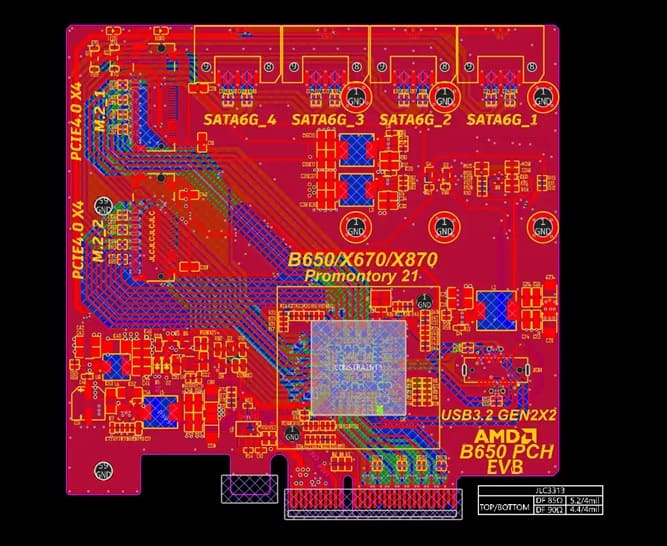

درگاههای موجود در کارت توسعه PCIe

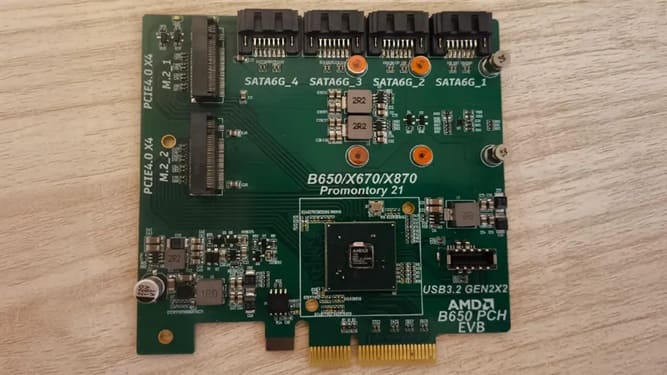

درگاههای تعبیهشده روی AMD B650 Southbridge Expansion Card نیز از سوی طراح آنها به صورت هوشمندانهای انتخاب شدهاند و شامل موارد زیر هستند:
- چهار درگاه SATA III: مناسب برای هاردهای آرشیوی، RAID نرمافزاری و سیستمهای ذخیرهسازی ترکیبی SSD + HDD
- دو درگاه PCIe 4.0 x4: مناسب برای نصب SSDهای NVMe نسل چهارم بدون افت سرعت و افزودن کارتهای توسعه تخصصی (کارت کپچر، HBA، کارت شبکه پرسرعت)
- یک درگاه USB 3.2 Gen 2×2: جهت اتصال SSD اکسترنال با سرعت بالای 2 گیگابایتبرثانیه و گزینهای ایدهآل برای تدوین و بکاپ سریع
نتایج بنچمارک و تستهای عملی عملکرد
نتایج تستهای عملکردی منتشرشده نشان میدهد این کارت توسعه، تنها تعداد پورتها را افزایش نمیدهد، بلکه پهنای باند لازم برای استفاده واقعی از آنها را نیز فراهم میکند. سازنده این کارت مدعی است که میتوان با اتصال درایوها مناسب NVMe به سرعت خواندن بالای 6900 و نوشتن بیش از 6400 MB/s در این کارت رسید.
همچنین سرعت اتصال درایوهای SATA به این کارت نیز میتواند به صورت پایدار به بالای 500 مگابیت بر ثانیه برسد. برای بخش USB نیز سرعت خواندن بالای 2000 و نوشتن نزدیک به 1900 MB/s ثبت شده است.
خودتان هم میتوانید این کارت را بسازید
نکته جالب توجه دیگر این پروژه آن است که به دلیل متنباز بودن طرح، تمام فایلهای فنی شامل شماتیکها، لیست قطعات و راهنمای ساخت این کارت بهصورت رایگان در پلتفرم چینی OSHWHub منتشر شدهاند. تنها پیشنیاز مهم برای استفاده صحیح، فلش کردن کارت با فرمویر اختصاصی است که سازنده آن را هم بهصورت رایگان در اختیار علاقهمندان قرار میدهد.
هزینه ساخت این کارت در حدود ۳۰۰ یوان چین اعلام شده و با استفاده از خدمات تولید مستقیم JLCPCB، امکان سفارش و ساخت آن بدون نیاز به تجهیزات خاص فراهم است.
نظر شما در مورد این طرح جالب چیست؟ آیا به آن نیاز دارید؟
