بر پایه شایعات X570 اولین چیپست AMD خواهد که بود که تماماً توسط خود این سازنده طراحی شده است و برخلاف X370 و X470، توسط ASMedia طراحی نشده است. این کار به کاهش هزینه‌های تولید و سازگاری بهتر با پردازنده‌های نسل سومی Ryzen 3000 Zen 2 کمک می‌کند. امروز جزئیات تازه‌ای از چیپست پرچم‌دار X570 منتشر شد که پشتیبانی از PCI-Express 4.0 را تأیید می‌کند.

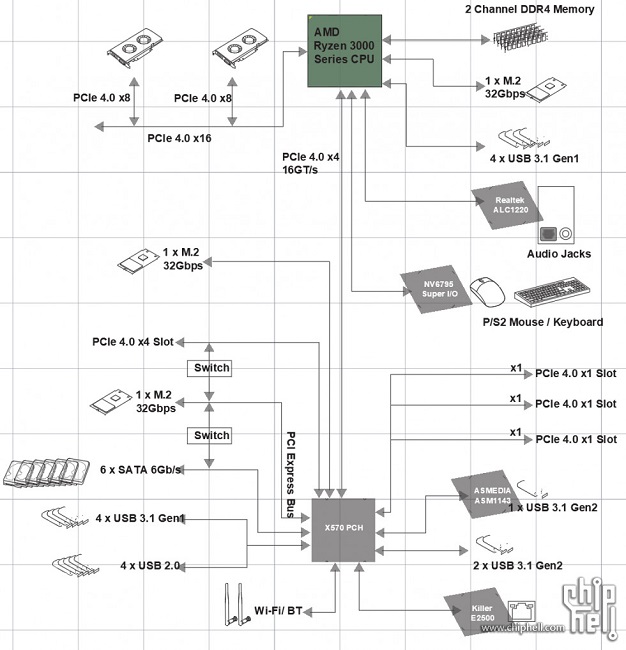

ظاهراً AMD پلتفرم پردازنده‌های Ryzen 3000 با چیپست X570 را Valhalla نام گذاری کرده است. امروز تصویری از دیاگرام این پلتفرم منتشر شده که گمان می‌رود بخشی از دفترچه راهنمای یک مادربرد نباشد. ظاهراً AMD با هدف حفظ سازگاری با نسل‌های پیشین، قابلیت‌های ارتباطی SoC پردازنده‌های Ryzen 3000 را تغییر نداده است اما در دو بخش کلیدی شاهد تفاوت هایی هستیم.
به نظر می‌رسد SoC پلتفرم Valhalla در مجموع 24 خط ارتباطی PCI-Express 4.0 را ارائه می‌کند که 16 خط آن به شکاف PCI-Express مخصوص نصب کارت گرافیک اختصاص می‌یابد. البته طبق معمول سازندگان مادربرد با تعبیه سویچ می‌توانند آن را میان دو شکاف x8 تقسیم کنند. افزون بر 16 خط ارتباطی یاد شده، چهار خط ارتباطی به یک شکاف M.2 NVMe اختصاص یافته است. چهار خط باقی مانده هم صرف ارتباط چیپست با پردازنده شده است.
گفته می‌شود به‌کارگیری PCI-Express 4.0 با افزایش دو برابری پهنای باند گذرگاه ارتباطی چیپست پردازنده همراه است و آن را به 64 گیگابیت در ثانیه می‌رساند. از آنجایی هم پردازنده‌های Ryzen در اصل یک SoC هستند و اجزایی فراتر از یک CPU را در خود جای داده‌اند، یک کنترلر SuperIO با سوکت پردازنده در ارتباط است و به چیپست متصل نیست. این پردازنده‌ها یا اگر درست‌تر بگوییم، این SoC ها دارای SouthBridge داخلی هستند که دو درگاه SATA با پهنای باند 6 گیگابیت در ثانیه و پنج درگاه USB 3.x با پهنای باند 5 گیگابیت در ثانیه ارائه می‌کند. البته پهنای باند یکی از درگاه‌های SATA با شکاف M.2 اول مشترک است. جالب اینکه در این طراحی تراشه صوتی مستقیماً با سوکت پردازنده در ارتباط است.
به نظر می‌رسد AMD با چیپست X570 یکی از بزرگ‌ترین ضعف‌های چیپست نسل قبلی X470 را برطرف کرده باشد و آن خطوط PCIe همه منظوره است. ظاهراً چیپست X570 قادر به ارائه 16 خط ارتباطی PCI-Express 4.0 است که می‌تواند توسط درگاه‌ها، شکاف‌ها و کنترلرهای متعدد مورد استفاده قرار بگیرد. تصویر منتشر شده نشان می‌دهد دو خط ارتباطی PCI-Express 4.0 به دو شکاف M.2 تخصیص یافته که هر یک پهنای گذرگاه x4 را ارائه می‌کنند. کنترلر ASMedia ASM1143 هم در مادربردهای X570 درگاه‌های 10 گیگابیتی USB 3.x نسل دو را ارائه می‌کند.
همچنین کنترلر SATA RAID با پشتیبانی از شش درگاه، چهار درگاه 5 گیگابیتی USB 3.x نسل یک و چهار درگاه USB 2.0/1.1 از SouthBridge منشعب می‌شود.
