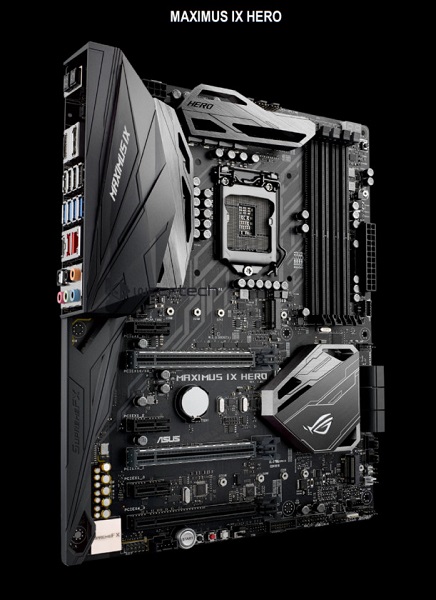

در ادامه معرفی مادربردهای Z270 ایسوس به ROG Maximus IX Hero می رسیم. Hero یک نمونه تقلیل یافته با قیمت کمتر است اما هنوز هم یک مادربرد حرفه ای برای گیمرها و حتی اورکلاکرها محسوب می شود. ایسوس با هدف کاهش قیمت برخی از قابلیت های موجود در مدل های گران تر را حذف کرده که درنگاه نخست فقدان زره فلزی بخوبی محسوس است.

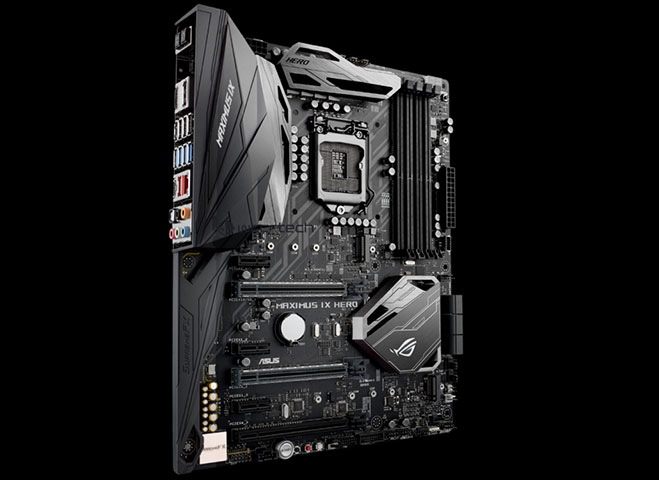

این مادربرد در اندازه استاندارد ATX ساخته شده و از تم سرخ-مشکی، همان تم همیشگی سری ROG  برخوردار است. حرارت گیر چیپ ست اصلی از قابلیت نورپردازی قابل شخصی سازی Aura RGB  برخوردار است. Aura RG. مدار تغذیه این مادربرد از 2+2+8 فاز رگولاتور ولتاژ، متشکل از 8 فاز برای Vcore،ا2 فاز برای پردازنده گرافیکی مجتمع و 2 فاز برای System Agent تشکیل شده است. در ساخت مدار تغذیه از خازن های مشکی جامد با دوام 10 هزار ساعت، چوک های MicroFine و ماژول های NexFET در کنار PWM کنترلر اختصاصی +DIGI استفاده شده است. همه این قطعات بخشی از فناوری و طراحی اختصاصی +ASUS Extreme Engine Digi برای بهبود پایداری و پتانسیل اورکلاکینگ هستند. مدار تغذیه پردازنده توان خود را از یک کانکتور 8 پینی می گیرد.



 این مادربرد دارای چهار شکاف DDR4 DIMM  با پشتیبانی از حداکثر 64 گیگابایت حافظه رم با سرعت 4133 مگاهرتز است. شکاف های توسعه از سه PCI-e 3.0 x16  (آرایش فیزیکی x16/x8/x4 )، سه PCI-e 3.0 x1  و دو سوکت M.2  نوع M (با پشتیبانی از هر دو حالت PCI-e 3.0 x4 + SATA) است. شکاف های توسعه توسط یک پوشش فلزی تقویت می شوند.

درگاه های ارتباطی مخصوص وسایل ذخیره سازی از شش SATA III با پهنای باند 6 گیگابیت بر ثانیه تشکیل می شود. همچنین یک هدر USB 3.1  جهت پنل جلویی بر روی برد تعبیه شده اند. برای صدا این مادربرد از تراشه جدید Realtek ALC S1220 با کُد SupremeFX S1220 استفاده شده است. طبق معمول راهکار صوتی انحصاری ایسوس، در سیستم صوتی از ESS Hi-Fi Sabre DAC، رله De-pop، خازن های مخصوص صدا ژاپنی Nichicon و پوشش ضد تداخل الکترومغناطیسی استفاده شده است.

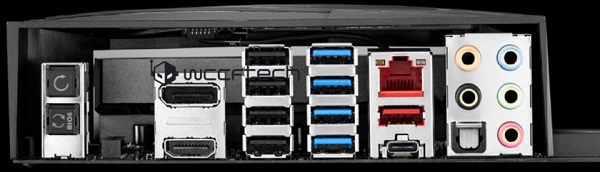

پنل ورودی-خروجی این مادربرد میزبان دو درگاه USB 3.1 (یکی نوع A و یکی نوع C)، چهار USB 3.0، چهار USB 2.0، درگاه شبکه کابلی گیگابیتی مبتنی بر کنترلر I219-V اینتل، درگاه HDMI 1.4، درگاه DP 1.2 در کنار دکمه بازنشانی تنظمیمات بایوس و بروزرسانی بایوس است. همچنین جک های سیستم صوتی 7.1 کاناله نیز در پنل پشتی مادربرد یافت می شود.

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (1)

  • مهمان - Divison

    ما گفتیم هدر USB 3.1 با چیپست ها سری 300 میاد، چون USB 3.1 مجتمع میشه.
    دیگه واقعاً فکر نمی کردم ایسوس پیش دستی کنه و تو سری 200 هدر USB 3.1 قرار بده.
    راستی ببخشید، این هدر USB 3.1 چیپست کنترلر جداگانه داره یا نه؟
