سرانجام انتظار‌ها به پایان رسید و اولین تصاویر از برد PCB مدل مرجع یا همان Founders Edition کارت گرافیک GeForce GTX 1080 منتشر شد و باید بگوییم بر خلاف ظاهر دلربایی که دارد، در سطح برد PCB خبری از طراحی قدرتمند نیست.

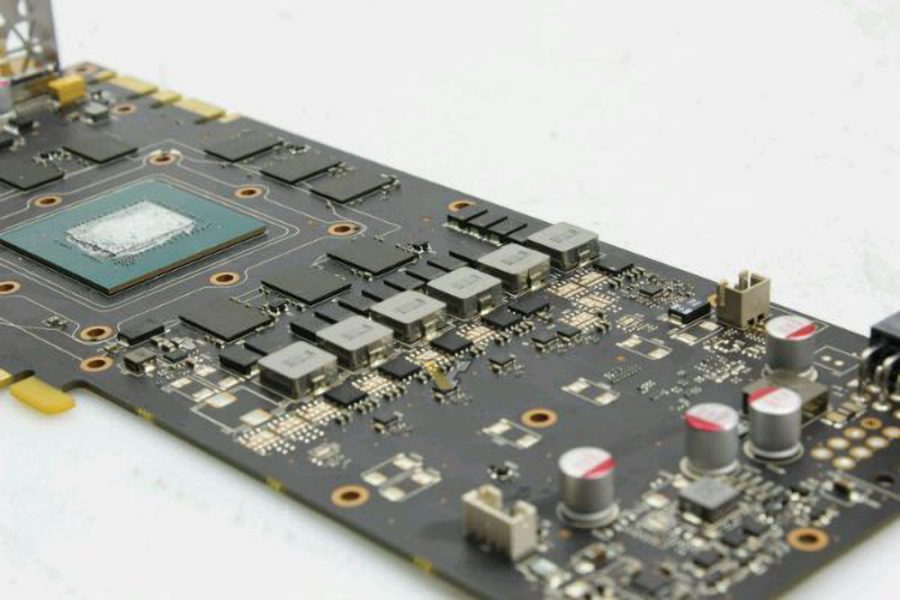

پیش از هر چیز بد نیست بدانید طراحی برد مرجع GTX 1080 بیشتر به GTX 980 نزدیک است تا GTX 980 Ti، مدل مرجع این کارت دارای مدار تغذیه‌ای با در مجموع 6 فاز رگولاتور ولتاژ است. از مجموع این 6 فاز، 5 فاز آن برای پردازنده گرافیکی و 1 فاز باقی مانده توان مورد نیاز تراشه‌های حافظه را تامین می‌کند. با اینکه تعداد فازهای رگولاتور ولتاژ مدل مرجع GTX 1080 از GTX 980 با برخورداری از 1+4 فاز، بیشتر است، اما از GTX 980 Ti با برخورداری از 2+6 فاز، کمتر است. البته نباید فراموش کرد توان حرارتی GTX 1080 از GTX 980 Ti،ا70 وات کمتر است. هنوز جزئیاتی از ماسفت‌ها و چوک‌های بکارگرفته در مدل مرجع GTX 1080 در دست نیست تا بتوانیم اظهار نظر قطعی درباره طراحی آن داشته باشیم.

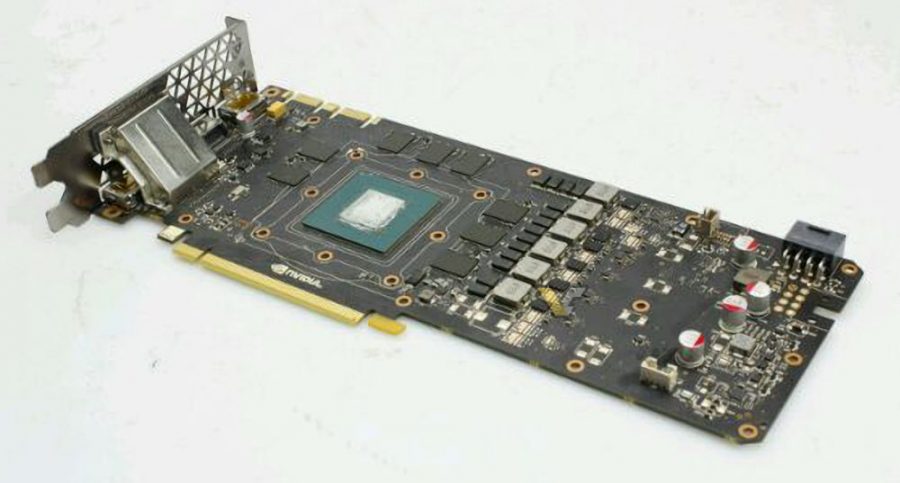

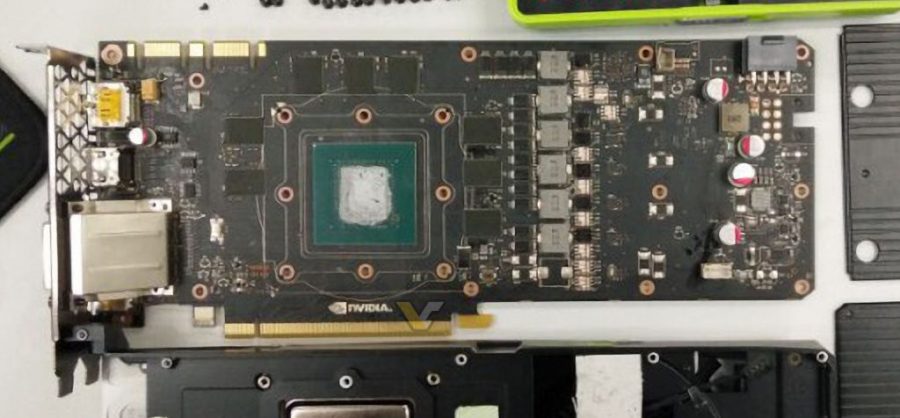

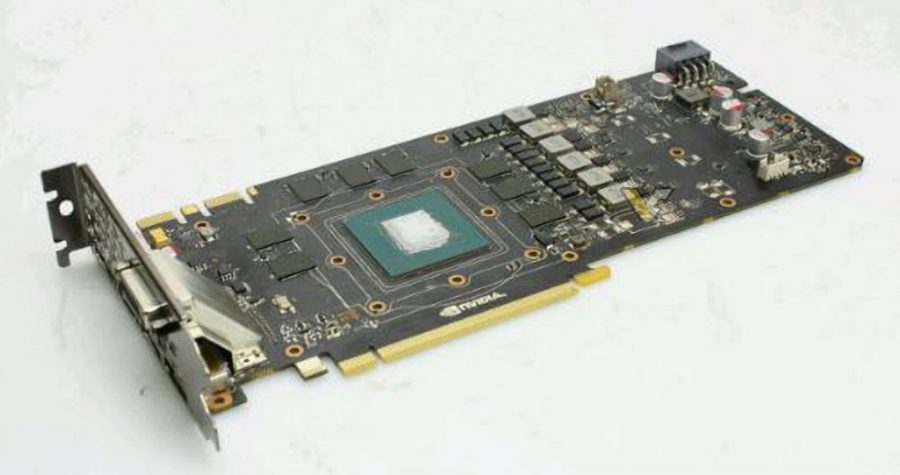

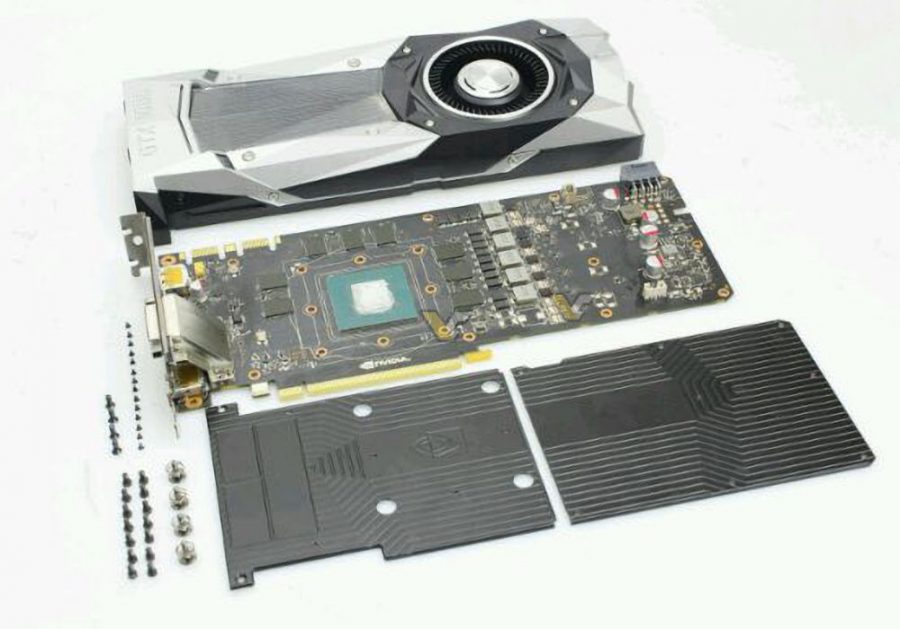

همانطور که می‌دانید، مدل مرجع GTX 1080 تنها به یک کانکتور 8 پینی PCI-E نیاز دارد اما مدل‌های اختصاصی (کاستوم) می‌توانند بیش از یک کانکتور 8 پینی و مدار تغذیه‌ای با تعداد بیشتری فاز رگولاتور ولتاژ داشته باشند. در ادامه می‌توانید تصاویر بیشتری از برد PCB مدل مرجع GeForce GTX 1080 را تماشا کنید.
منبع: videocardz
