در جریان رویداد Hot Chips 34، بزرگان صنعت تراشه به معرفی دستاوردهای خود در این حوزه پرداختند. انویدیا هم با دست پر به این مراسم آمده و جزئیات جدیدی از عملکرد پردازنده گرافیکی Hopper H100 منتشر کرده که از سرعت دو برابری نسل چهارم هسته‌های Tensor حکایت دارد.
AMD از طراحی MCM برای گرافیک‌های HPC خود استفاده کرده و در مقابل Nvidia همچنان از طراحی یکپارچه بهره می‌برد. Hopper H100 این شرکت یکی از بزرگ‌ترین گرافیک‌های تولید شده با فناوری ساخت TSMC 4N است که به شکل بهینه و اختصاصی برای انویدیا طراحی شده است.

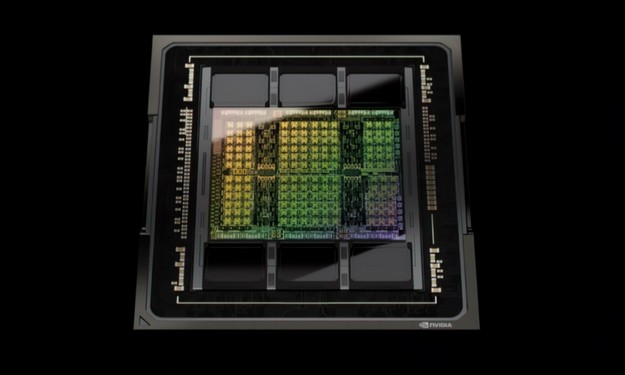

Hopper GH100 یک تراشه بزرگ با 144 واحد پردازنده جریانی است که در هشت GPC قرار گرفته‌اند. هر GPC هم دارای 9 واحد TPC است که هر کدام حاوی دو واحد SM هستند. هر SM نیز حاوی 128 واحد FP32 است که در کل شاهد تجهیز این پردازنده به 18432 هسته CUDA هستیم.

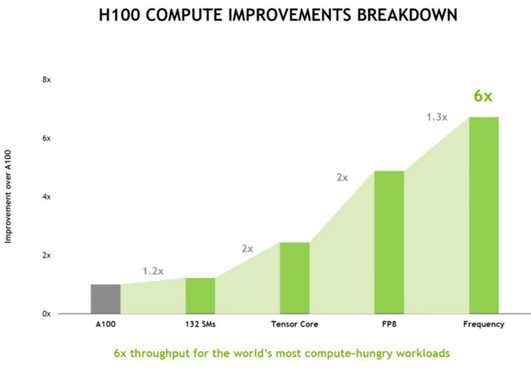

بر این اساس می‌توان گفت عملکرد Hopper GH100 تا 2.25 برابر بیشتر از پردازنده گرافیکی GA100 است. گفته شده که نسل چهارم هسته‌های Tensor انویدیا تا 2 برابر کارایی بیشتر را در کلاک یکسان ارائه می‌دهند.
پیش از این شایعه شده بود که پردازنده گرافیکی Hopper GH100 از یک تراشه تک قطعه‌ای متشکل از شش دسته پردازنده گرافیکی بهره می‌برد. انویدیا ادعا می‌کند این محصول پرقدرت‌ترین شتاب دهنده دنیا برای هوش مصنوعی و محاسبات FP64 است.
این تراشه عظیم‌الجثه با استفاده از فناوری ساخت 4N نانومتری TSMC تولید می‌شود و گفته می‌شود از نزدیک به 140 میلیارد ترانزیستور تشکیل شده است.
در همین رابطه بخوانید:
- پردازنده گرافیکی Hopper GH100 انویدیا را اینجا ببینید
- مشخصات پردازنده گرافیکی Hopper انویدیا افشا شد؛ تراشه‌ای با ابعاد هزار میلی‌متر مربع
کارت شتاب‌دهنده Hopper GH100 می‌تواند تا 80 گیگابایت حافظه HBM3 داشته باشند و پهنای باند حافظه 3 ترابایت در ثانیه را برای تراشه H100 فراهم کنند. جالب اینکه توان طراحی گرمایی نسخه SXM به 700 وات می‌رسد اما توان طراحی گرمایی نسخه PCIe تنها 350 وات است.
انویدیا در ریزمعماری جدید Hopper از نسل چهارم از هسته‌های Tensor و نسل جدید فناوری ارتباطی NVLink Network با توانایی برقراری ارتباط مستقیم میان 256 پردازنده گرافیکی بهره برده است.
