تصویر و مشخصات تراشه اگزینوس 2700 سامسونگ افشا شد

تصویر فاش‌شده از Exynos 2700 سامسونگ، جزئیات قابل‌توجهی از معماری تراشه پرچمدار این شرکت را آشکار کرده است. این تراشه که همراه با سری گلکسی S27 معرفی می‌شود، ظاهراً با فناوری 2 نانومتری SF2P، طراحی بازنگری‌شده CPU، حافظه LPDDR6، کش SLC بزرگ‌تر و پردازنده گرافیکی Xclipse 970 به میدان خواهد آمد.

البته اطلاعات فعلی بر اساس تصویر یک نمونه مهندسی و تحلیل‌های پیش از عرضه به دست آمده و ممکن است مشخصات نهایی Exynos 2700 تا زمان معرفی رسمی تغییر کند. یکی از مهم‌ترین تغییرات Exynos 2700 به ساختار CPU مربوط می‌شود.

مشخصات تراشه اگزینوس 2700 سامسونگ

طبق اطلاعات فاش‌شده، سامسونگ این تراشه را به 10 هسته پردازشی مجهز کرده که برخلاف نسل‌های قبلی، ظاهراً خبری از هسته‌های کم‌مصرف معمول نیست. ساختار احتمالی CPU شامل 2 هسته قدرتمند Ultra و 8 هسته Pro است:

• یک هسته Arm C1 Ultra با فرکانس 3.36 گیگاهرتز
• چهار هسته Arm C1 Pro با فرکانس 2.88 گیگاهرتز
• یک هسته Arm C2 Ultra با فرکانس 4.24 گیگاهرتز
• چهار هسته Arm C2 Pro با فرکانس 3.74 گیگاهرتز

در واقع 2 هسته Ultra از 2 نسل متفاوت هسته‌های Arm استفاده می‌کنند. چنین ساختاری می‌تواند به سامسونگ اجازه دهد بسته به نوع بار پردازشی، میان سطوح مختلف عملکرد و مصرف انرژی انتخاب دقیق‌تری داشته باشد. این طراحی تا حدی یادآور رویکرد اپل در تراشه‌های سری A است که به‌جای تکیه بر تعداد زیادی هسته کم‌مصرف، تمرکز بیشتری بر هسته‌های قدرتمند دارد.

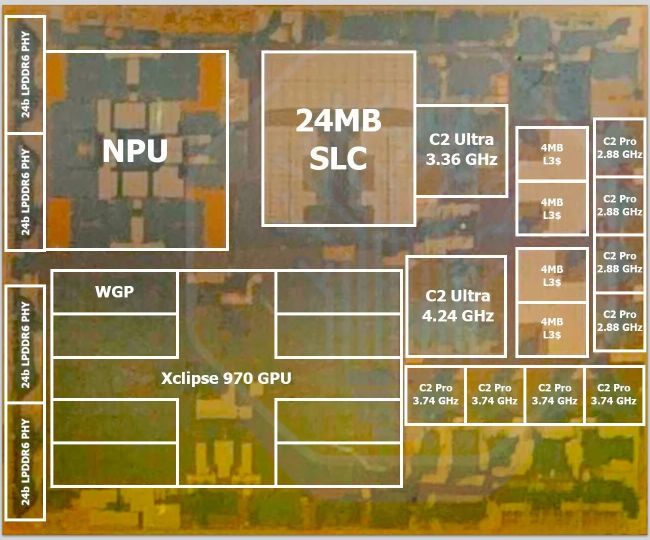

یکی دیگر از بخش‌های مهم طراحی جدید، زیرسیستم حافظه است. تصویر فاش‌شده از وجود 24 مگابایت کش سطح سیستم (SLC) خبر می‌دهد. همچنین گفته شده پردازنده مرکزی از 4 بلوک 4 مگابایتی L3 بهره می‌برد که در مجموع ظرفیت کش مشترک تراشه را به حدود 40 مگابایت می‌رساند.

Exynos 2700 همچنین ظاهراً نخستین تراشه پرچمدار سامسونگ با پشتیبانی از LPDDR6 خواهد بود. افزایش پهنای باند حافظه می‌تواند برای بخش گرافیکی اهمیت ویژه‌ای داشته باشد و بخشی از محدودیت‌های حافظه‌ای Exynos 2600 را برطرف کند.

در Exynos 2600، پردازنده گرافیکی Xclipse 960 در برخی بارهای کاری سنگین با محدودیت پهنای باند حافظه مواجه می‌شد. بنابراین استفاده از LPDDR6 در نسل جدید می‌تواند فضای بیشتری برای افزایش عملکرد GPU فراهم کند.

وظیفه پردازش گرافیکی در Exynos 2700 بر عهده Xclipse 970 خواهد بود. بر اساس اطلاعات فاش‌شده، این GPU از معماری RDNA 5 بهره می‌برد و به 16 واحد محاسباتی مجهز شده است.

در برخی تحلیل‌های اولیه، ساختار Xclipse 970 شامل 8 واحد WGP عنوان شده که هر WGP از 2 واحد محاسباتی تشکیل می‌شود. بنابراین تعداد 16 واحد محاسباتی با این ساختار همخوانی دارد.

ظرفیت دقیق کش L2 پردازنده گرافیکی هنوز مشخص نیست. با این حال، مقایسه ابعاد بخش‌های مختلف GPU در تصویر فاش‌شده احتمال اختصاص فضای بیشتر به بخش‌هایی مانند کش، واحدهای Raster و سایر مدارهای Uncore را مطرح کرده است. البته کیفیت تصویر برای تأیید دقیق ظرفیت کش کافی نیست و نمی‌توان این موضوع را قطعی دانست.

برخلاف برخی تراشه‌های موبایلی که مودم را مستقیماً داخل SoC قرار می‌دهند، به نظر می‌رسد Exynos 2700 نیز مانند Exynos 2600 از مودم جداگانه استفاده خواهد کرد. همچنین بخش‌های ارتباطی دیگر مانند Wi-Fi، بلوتوث، GPS و NFC نیز ظاهراً خارج از پردازنده اصلی قرار خواهند داشت.
