شرکت اپل، تبلتهای جدید آیپد پرو را با تراشه A10X در اواخر ماه خرداد، معرفی کرد. با وجود رونمایی از چیپست مذکور، جزئیات رسمی چندان پیرامون آن منتشر نشد و نمیدانستیم که این چیپ، چه تفاوتهایی با نسل قبل خود یعنی A9X دارد. بهتازگی، اطلاعات جدیدی منتشر شده است که نشان میدهد چیپ A10X از معماری پردازش 10 نانومتری برخوردار بوده و توسط TSMC توسعه یافته است. همراه شهر سختافزار باشید.
آنطور که ادعا میشود، چیپ A10X بر مبنای معماری پردازش 10 نانومتری FinFET صنایع نیمههادی تایوان (که آنرا با نام TSMC میشناسیم) توسعه یافته است؛ تراشه مذکور، اولین چیپست توسعه یافته بر مبنای لیتوگرافی 10 نانومتری TSMC است که به بازار راه مییابد. تا پیش از معرفی این تراشه، A10 قدرتمندترین چیپست شرکت اپل بود که بر مبنای معماری پردازش 16 نانومتری FinFET توسعه یافته است.
برخورداری از لیتوگرافی کمتر، باعث شده است تا مساحت این تراشه نزدیک به 24 درصد، کوچکتر از SoC پیشین اپل یعنی 10 و نزدیک به 34 درصد، کمتر از A9X باشد. در حقیقت، A10X کوچکترین تراشهای محسوب میشود که تاکنون، توسط شرکت اپل توسعه یافته است.

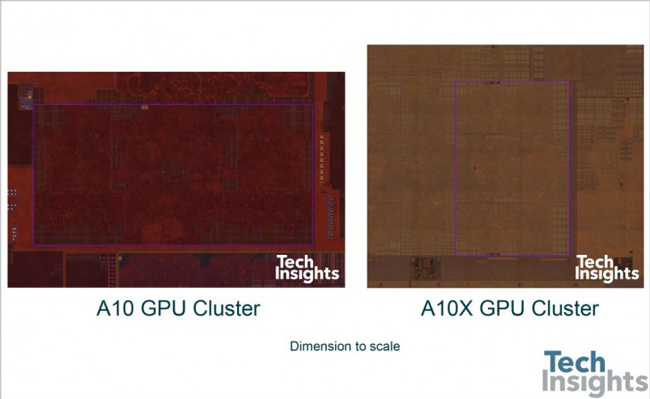

TechInsights همچنین جزئیات دقیقی را پیرامون معماری این تراشه منتشر کرده است. در تراشه A10X، از سه هسته پردازشی Fusion استفاده شده است و پردازنده گرافیکی 12 خوشهای نیز، قدرت آنرا در پردازش محتوای گرافیکی تأمین خواهد کرد؛ پردازنده گرافیکی در مقایسه با A9X، بدون تغییر باقی مانده است. استفاده از لیتوگرافی 10 نانومتری به جای 16 نانومتری، باعث میشود تا مصرف انرژی در تراشه A10X کاهش یابد.
A9X |
A10X |
نام تراشه |
2x Twister |
3x Fusion (Hurricane + Zephyr) |
پردازنده |
2.26GHz |
~2.36GHz |
فرکانس هستههای پردازشی |
PVR 12 Cluster Series7 |
12 Cluster GPU |
پردازشگر گرافیکی |
4GB LPDDR4 |
4GB LPDDR4 |
حافظه رم |
TSMC 16nm FinFET |
TSMC 10nm FinFET |
فرآیند ساخت |
علاوهبر تراشه A10X که از لیتوگرافی 10 نانومتری FinFET صنایع نیمههادی تایوان برخوردار است، تراشه A11 که برای آیفون 8 و آیفونهای 7s و 7s Plus درنظر گرفته شده؛ بر مبنای معماری پردازش 10 نانومتری توسعه یافته است. انتظار میرود که این تراشه به همراه آیفونهای جدید اپل در ماه سپتامبر (شهریور) معرفی شود.
