مقدمه

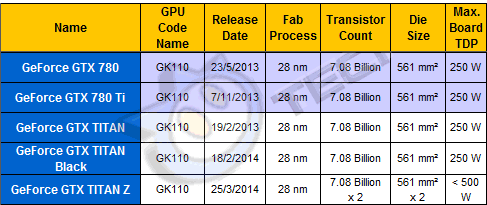

بدون شک تراشه گرافیکی GK110 یکی از ارزشمندترین GPU هایی می باشد که کمپانی انویدیا تاکنون طراحی و تولید کرده است.
تراشه ای که متشکل از بیش از 7 میلیارد ترانزیستور با تکنولوژی ساخت 28 نانومتری است حدوداً 1 سالی می شود که یک تنه و تنها در برابر محصولات کمپانی رقیب ( AMD ) ایستاده و هیچ جوره هم میدان را خالی نکرده است !
این تراشه در اوایل سال 2013 و با کالبدی تحت عنوان Geforce GTX TITAN 6GB ظهور کرد و تا ماه ها بدون رقیب بود . تنهای نقطه ضعف این مدل قیمت بسیار بالای آن بود ( 1000 دلار ) که بیشتر به دلیل 6GB حافظه گران قیمت GDDR5 در نظر گرفته برای آن بود. در اواخر سال 2013 میلادی کمپانی AMD مدل R9 290X RADEON را معرفی کرد که از نظر کارایی تقریبا مشابه GTX TITAN بود ولی با قیمتی به مراتب کمتر. البته در همین زمان کمپانی انویدیا GTX 780 3GB را که با حافظه کمتر و مشخصات فنی اندک ضعیفتر که با قیمت به مراتب ارزان تر ( 650 دلار ) از GTX TITAN به فروش می رسید را روانه بازار کرده بود.
اما مسئله اصلی این بود که 4GB RADEON R9 290X حتی از Geforce GTX 780 3GB نیز 100 دلار ارزان بود ! از طرفی کارایی آن نیز روی هم رفته بین 2 الی 5 درصد بیشتر از مدل Geforce بود !
از سوی دیگر تا ماه ها کمپانی Nvidia هیچ علاقه ای به کاهش قیمت این مدل نشان نمی داد. برای همگی سوال بود که چرا این کمپانی برای رعایت توازن و رقابت در بازار کارت های گرافیک رده بالا هیچ اقدامی انجام نمی دهد ؟!
جواب این سوال در معماری GK110 نهفته بود. گویی کمپانی انویدیا از قبل پیش بینی چنین روزی را کرده بود. اگر به خاطر داشته باشید در رویو کارت گرافیک GIGABYTE GTX 780 WindForce 3X OC به این موضوع اشاره کردیم که GK110 در اصل و به صورت بنیادی از 15 عدد واحد SMX تشکیل شده که هر بخش به صورت مستقل از 192shader processor تشکیل شده است. در Geforce GTX 780 تنها 13 عدد از این SMX ها فعال بودند. در GTX TITAN این تعداد به 14 عدد می رسد و در GTX 780Ti تمامی 15 عدد واحد SMX این تراشه گرافیکی به خدمت گمارده شده اند. به این ترتیب:
- Geforce GTX 780 دارای 2304 shader processors و 3 گیگابایت حافظه می باشد
- Geforce GTX TITAN دارای 2688 shader processors و 6 گیگابایت حافظه می باشد
- Geforce GTX 780 Ti دارای 2880 shader processors و 3 گیگابایت حافظه می باشد
با تولد Geforce GTX 780 Ti معادلات کاملاً تغییر کرد. این مدل حدوداً بین 5 الی 10 درصد سریعتر از RADEON R9 290X بود و با قیمت پایه 700 دلار به فروش می رسید. از این به بعد مدل GTX 780 نیز حدوداً 500 دلار قیمت گذاری شد. در واقع همه چیز به خوبی و خوشی به اتمام رسید و توازن بازار به حالت اولیه بازگشت !
در این رویو قصد داریم به تست و بررسی مدلی تا خرخره !! اورکلاک شده از Geforce GTX 780 Ti ساخت کمپانی مطرح گیگابایت بپردازیم. GIGABYTE GTX 780 Ti WindForce 3X OC با بهره گیری از کولر بسیار کم صدا، مدرن و با کارایی مثال زدنی WindForce 3X 450W آماده است تا حس نیاز به Performance را در بازی های مدرن کنونی آن هم در رزولوشن های بالا کاملاً رفع و رجوع کند !
معرفی معماری پردازنده گرافیکی ( GK110 Rev B GPU Architecture )
-
معرفی معماری پردازنده گرافیکی ( GK110 Rev B GPU Architecture )
GK110 از لحاظ معماری پایه بر اساس تکنولوژی های به کار رفته در معماری Kepler طراحی شده است.با این تفاوت عمده که تعداد واحدهای مختلف پردازش گرافیکی عمدتا افزایش یافته اند.
در ساخت این GPU بیش از 7.1 میلیارد ترانزیستور با تکنولوژی ساخت 28 نانومتری استفاده شده است که مقداری حیرت انگیز به نظر می رسد. اندازه Die این چیپ 561mm² بوده و دارای 2394 پین با استاندارد S-FCBGA می باشد.
همانطور که اشاره شد این تعداد ترانزیستور در Geforce GTX 780 Ti روی هم رفته 2880 CUDA Cores را تشکیل می دهند که 576 عدد بیشتر از مدل اولیه Geforce GTX 780 خواهد بود . حال باید دید افزایش 25 درصدی تعداد هسته های پردازش گرافیکی در عمل چه عملکردی خواهند داشت.

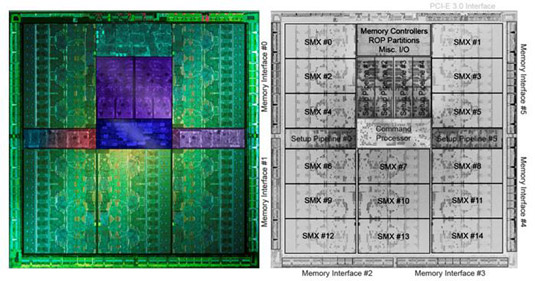

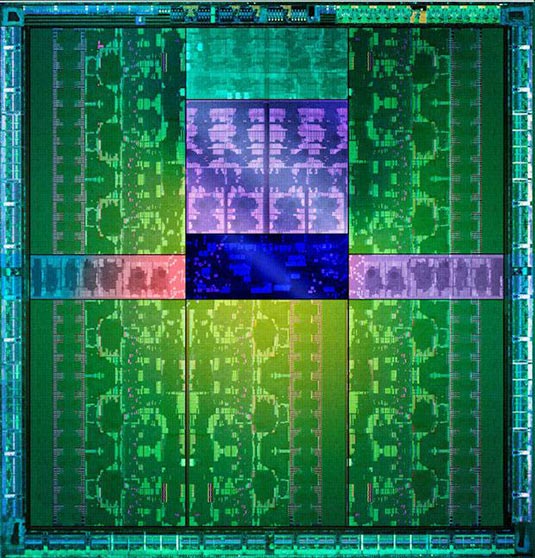

همانطور که در تصویر لیتوگرافی گرفته شده از Die این GPU ملاحظه می کنید . 15 عدد واحد SMX برای این چیپ در نظر گرفته شده که همانند GK104 ( پردازنده گرافیکی به کار رفته در GTX 680 ) هر بخش به صورت مستقل از 192shader processor تشکیل شده است. در GTX 780 Ti تمامی این واحد های SMX فعال بوده که روی هم رفته 2880 عدد shader processor را برای این مدل فراهم می کند.
همانند GK104 نسبت فرکانس هسته GPU و Shader Processor ها به صورت 1:1 تنظیم شده است و در GTX 780 Ti این فرکانس در حالت استاندارد 875MHz تعیین شده است.
حال بهتر است کمی عمیق تر معماری این GPU را زیر ذره بین قرار دهیم.
همانطور که در تصویر بالا ملاحظه می کنید، 5 قسمت سبز رنگی که در تصویر Die این GPU مشاهده می کنید GPC ( Graphic (Processing Cluster نامیده می شوند هر یک تشکیل دهنده 3 واحد SMX می باشند که روی هم رفته 15 عدد می شوند .همچنین 6 واحد کنترلر حافظه بر روی 3 ضلع این Die تعبیه شده اند که یه صورت عملی رابط 384bits با قابلیت پشتیبانی 6GB حافظه GDDR5 با فرکانس موثر 7GHz را برای این مدل فراهم کرده است. پهنای باندی که این کنترلر حافظه برای GK110 فراهم می کند به صورت تئوری به 336GB/s می رسد!

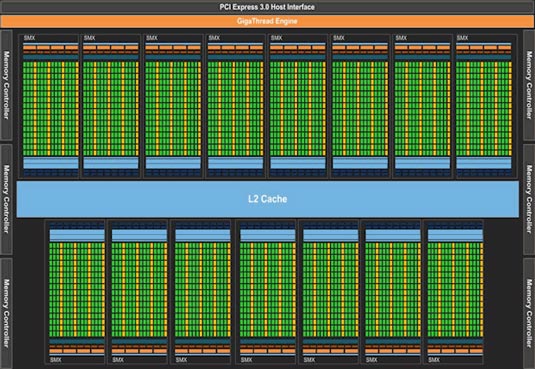

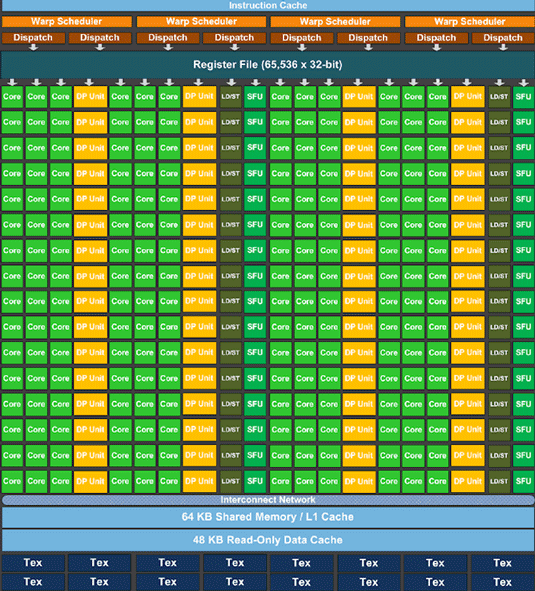

در تصویر بالا دیاگرام این GPU را ملاحظه می کنید . اما بگذارید برای ارائه توضیحات بیشتر بر روی یکی از این 15 به اصطلاح کلاسترهای SMX زوم کنیم.
همانطور که در تصویر ملاحظه می کنید، تعداد واحد های (double-precision (DP در GK110 در هر بخش 64 SMX عدد می باشد. در حالی که این تعداد در GK104 تنها 8 عدد بود. به این ترتیب GK110 به کار رفته در GTX 780 دارای 960 عدد واحد DP می باشد. این افزایش 3 برابری واحد های DP نشان دهنده این موضوع می باشد که کمپانی انویدیا در معماری جدید علاوه بر افزایش کارایی پردازش گرافیکی توجه ویژه ای به پردازش GPGPU ( محاسبات همه منظوره توسط پردازنده گرافیکی ) داشته است. محاسباتی که می توانند بر پایه API های مدرن OpenCL،CUDA و حتی Direct Compute بر پایه DirectX انجام شوند.
البته برای فعال سازی همه جانبه این واحد های DP بعد از نصب آخرین ورژن درایورهای کارت های گرافیک کمپانی انویدیا باید وارد Nvidia Control Panel شوید، سپس تنظیمات Manage 3D Settings را انتخاب کنید و در قسمت Global Settings گزینه CUDA – Double Precision را فعال کنید. این نکته را مد نظر داشته باشید که با فعال کردن این گزینه در وضعیت های مختلف GPU در فرکانس هسته پایین تری نسبت به مقدار نامی فعالیت خواهد کرد. پس توصیه می کنیم در صورتی که با نرم افزارهای مبتنی بر پردازش GPGPU سر و کار دارید این گزینه را فعال کنید.
این GPU همچنین دارای 48 عدد ROP (Raster Operation) engine جهت انجام اعمالی نظیر pixel blending و AA ، 64KB حافظه L1 Cache و 48KB texture unit memory به ازای هر واحد SMX می باشد.
حافظه L2 Cache نیز که بین تمامی واحد های SMX به اشراتک گذاشته شده همانند GK104 1.5MB در نظر گرفته شده است.
همچنین واحد های Texture unit که منابع مهمی برای پردازش sample یا اعمال filter های متعدد بر روی تصاویر محسوب می شوند نیز در این معماری نسبت به نسل های قبل به صورت محسوس افزایش یافته اند. در GK110 به ازای هر واحد SMX شانزده عدد texture filtering units در نظر گرفته شده که در GTX 780 روی هم رفته 240 عدد واحد فعال، آماده پردازش سریع اطلاعات می باشند.
با تمامی این تفاسیر توان مصرفی Geforce GTX 780 Ti نیز همانند مدل اولیه خود حداکثر 250W برآورد می شود که این مقدار در حالت Idle تا 15W نیز کاهش می یابد. همچنین این مدل از گذرگاه PCI-Express 3.0 پشتیبانی می کند و با آخرین نسخه API های حال حاضر نظیر DirectX 11.1، OpenCL 1.3 و OpenGL 4.3 نیز سازگاری کامل دارد.

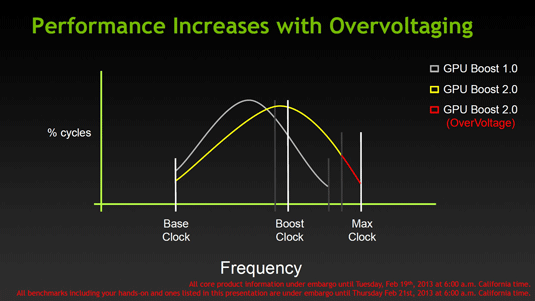

GPU Boost 2.0

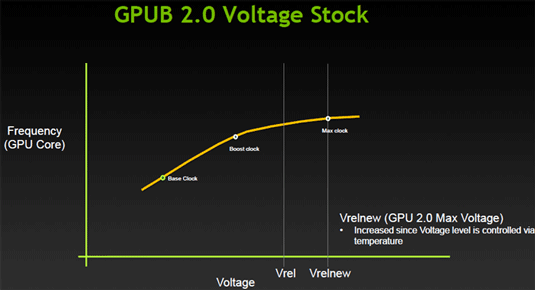

همانطور که در نسل اولیه GPU های مبتنی بر معماری Kepler نیز مشاهده کردید قابلیت GPU Boost تحت شرایطی خاص و کنترل شده و با در نظر گرفتن محدودیت های حرارتی و حداکثر توان مصرفی GPU، فرکانس هسته GPU را به صورت اندک افزایش می داد.
در نسخه جدید این تکنولوژی مولفه دما دخالت پویاتری نسبت به قبل دارد. به صورت پیش فرض دمای آستانه 80 درجه سانتی گراد تعیین شده تا به گونه ای توازن میان نویز ایجاد شده توسط کولر و دمای کاملاً امن برای فعالیت GPU مهیا شود. حال برای مثال اگر با استفاده نسخه جدید از نرم افزارهایی نظیر MSI AfterBurner 3.0.0و EVGA precision این مقدار را به 90 درجه افزایش دهید، GK110 به صورت کاملاً هوشمند ولتاژ هسته و فرکانس هسته خود را تا رسیدن به آستانه محدودیت توان مصرفی افزایش می دهد. شاید بتوان آن را به گونه ای اورکلاک هوشمند نامید!

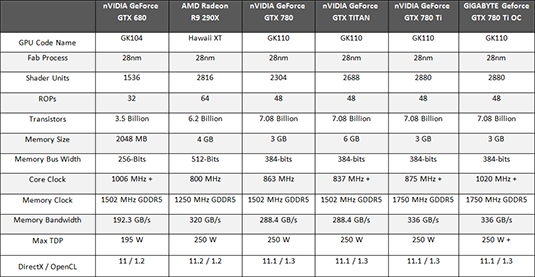

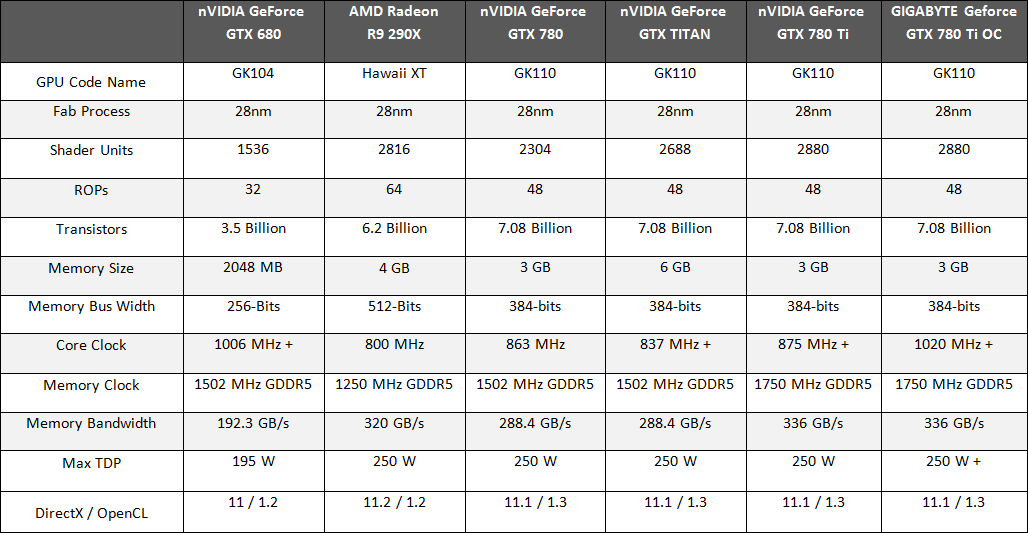

همچنین در جدول زیر می توانید مشخصات فنی کامل این مدل را ملاحظه کنید :
همانطور که ملاحظه می کنید فرکانس هسته GPU مدلی که در این رویو قصد تست و بررسی آن را داریم نسبت به مدل مرجع بیش از 16 درصد اورکلاک شده که از این حیث ویژگی بسیار ممتازی محسوب می شود. سایر مشخصات فنی مدل اورکلاک شده گیگابایت نیز مشابه مدل مرجع می باشد.
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه

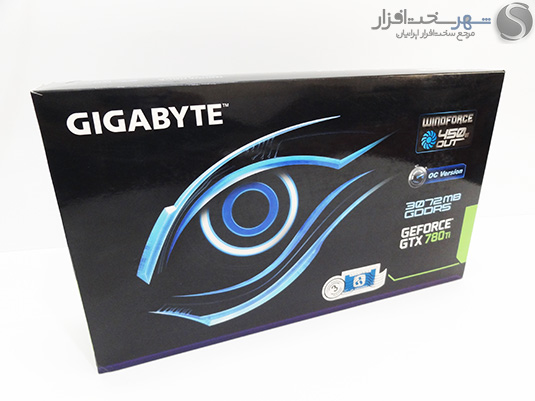

جعبه این مدل زمینه ای مشکی رنگ دارد و طرح روی آن تا حد ممکن ساده و خلوت طراحی شده است. بر روی جعبه بیشتر بر روی کارایی کولر منحصر به فرد این مدل و نرم افزار OC GURU 3 که جهت اورکلاک کارت های گرافیک کمپانی گیگابایت طراحی شده مانور داده شده است.
ابعاد جعبه 397x235x90 می باشد و با تمامی محویات داخلش 1.7 کیلوگرم وزن دارد.
در روی پشت جعبه نیز در مورد ویزگی های کولر این مدل توضیحاتی ارائه شده و به مشخصات فنی این مدل به همراه حداقل پاور توصیه شده برای راه اندازی بدون مشکل این کارت گرافیک اشاره شده است.

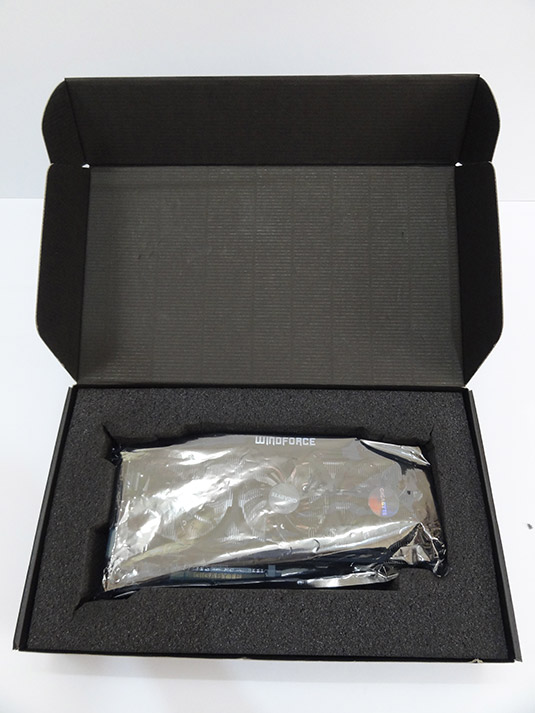

با باز کردن پوشش مقوایی با این جعبه مشکی رنگ روبرو خواهید شد که کارت گرافیک و متعلقاتش را که میان فوم اسفنجی تعبیه شده اند را در خود جای داده است.

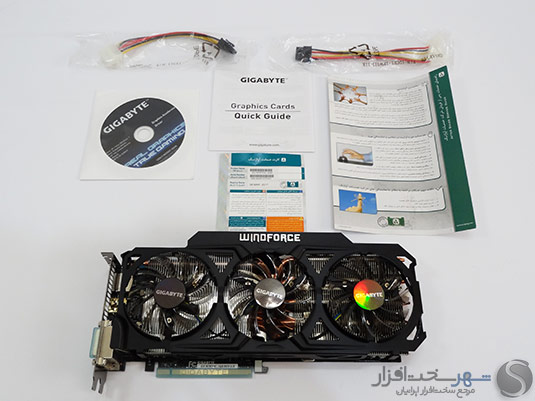

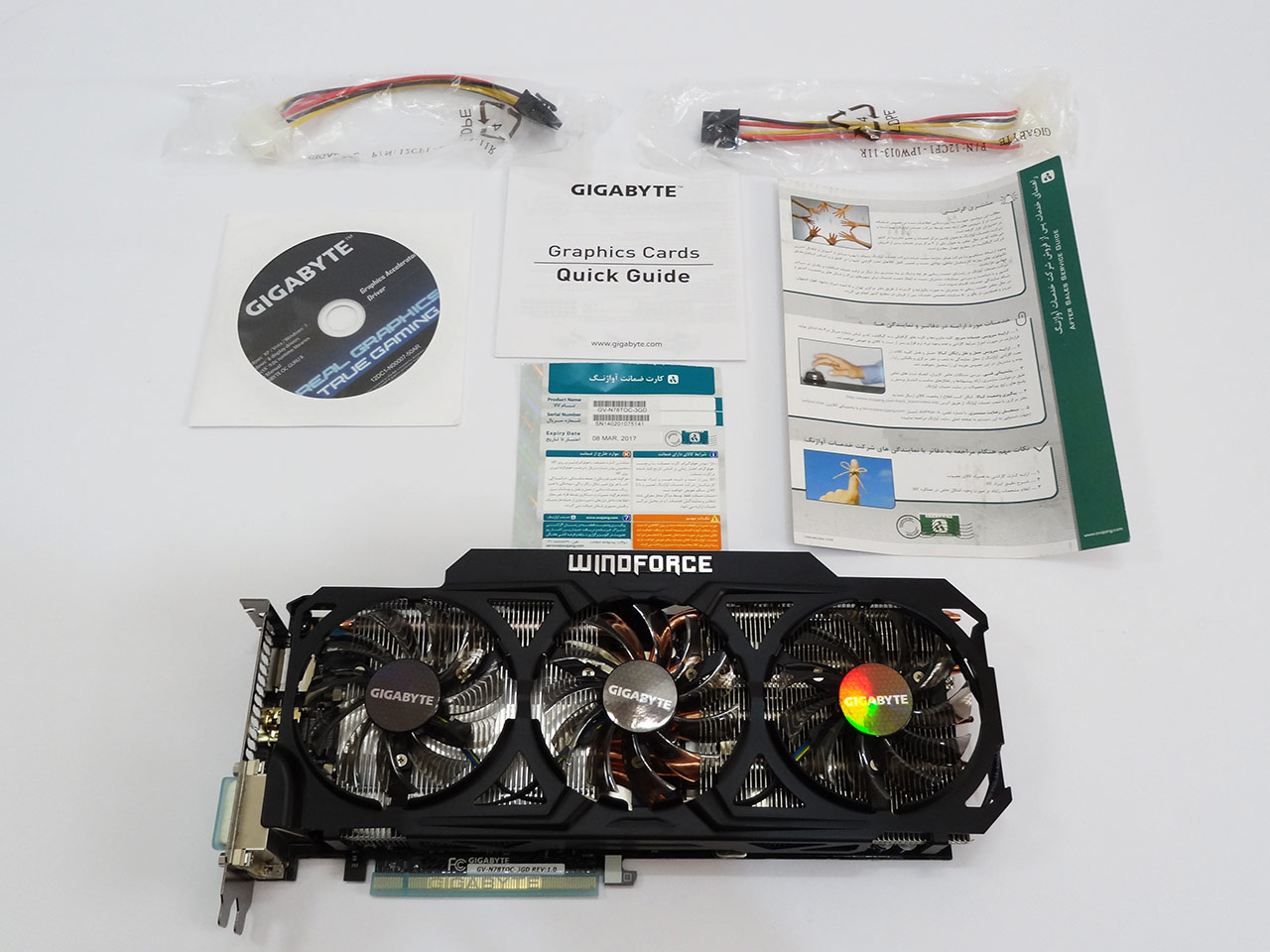

محتویات داخل جعبه را فقط 2 عدد تبدیل کانکتور Molex 4-Pin به دو کانکتور 8Pin PCI-E و راهنمای نصب و CD راه انداز حاوی درایور و نرم افزارهای جانبی تشکیل می دهد و خبری از مبدل های خروجی تصویر و پل SLI نیست !
نمای ظاهری و بررسی اولیه
-
نمای ظاهری و بررسی اولیه

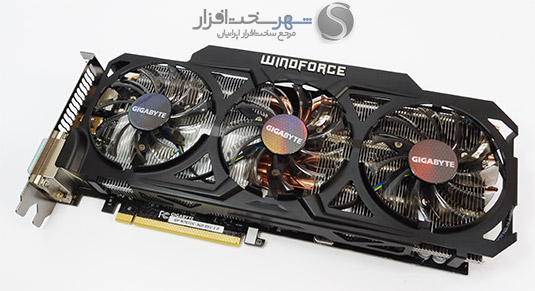

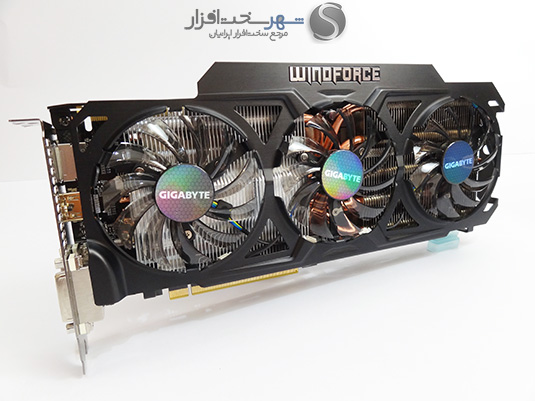

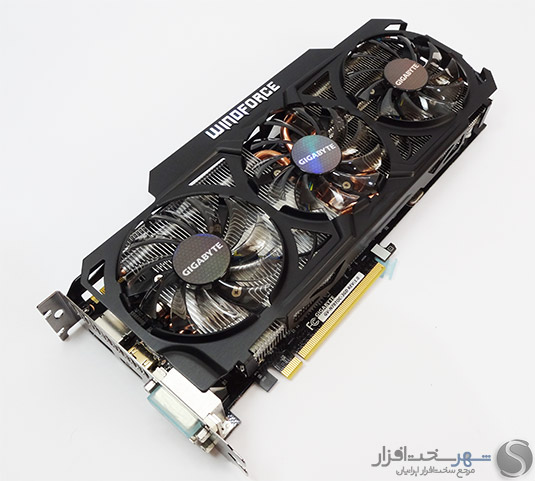

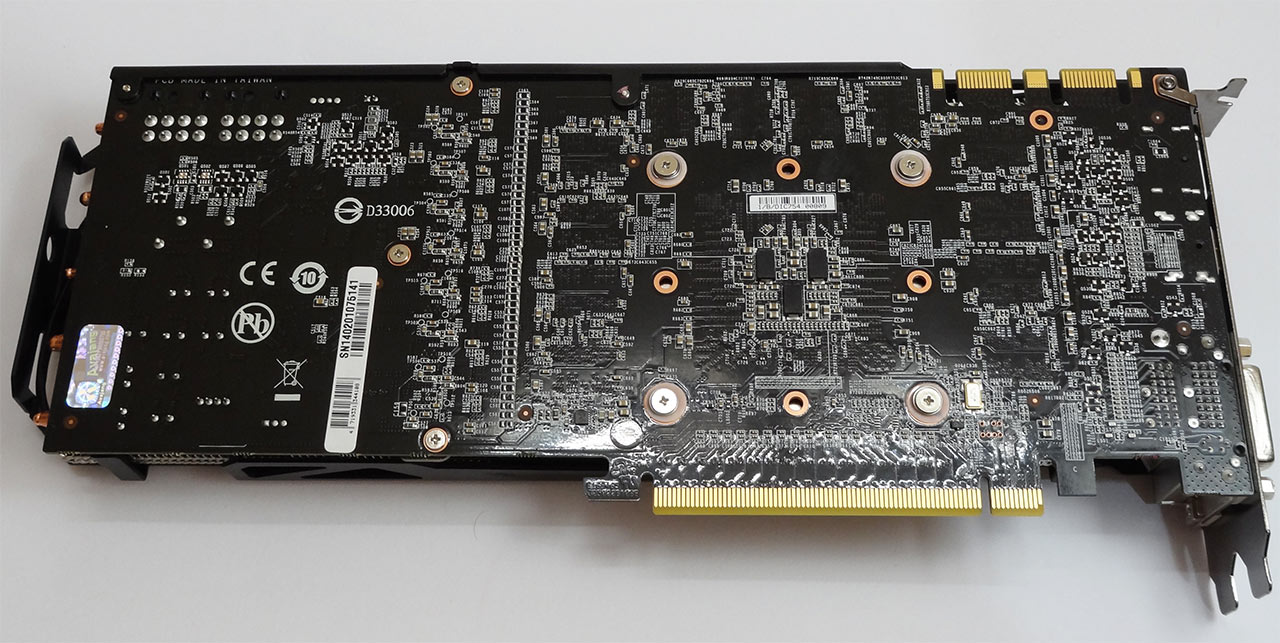

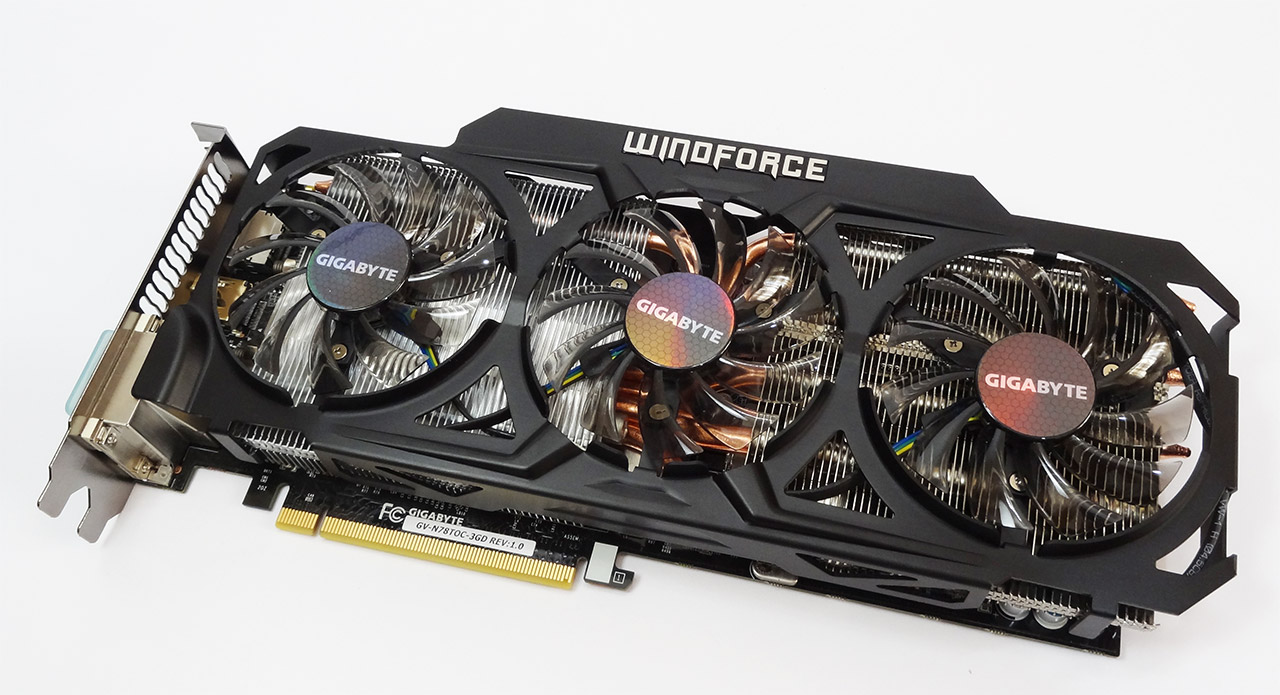

PCB و کولر دستگاه هر دو زمینه ای مشکی رنگ دارند و همانطور که در تصویر بالا ملاحظه می کنید عبارت WINDFORCE شاخص ترین برندیست که بر روی کولر این مدل حک شده است. این کلمه نام تجاری کولرهای انحصاری کمپانی گیگابایت برای کارت های گرافیک ساخت خود است.
کولر این مدل نسبت به مدل مرجع بزرگتر است و به کلی شکل و شمایل متفاوتی دارد. به جای 1 فن در مرکز کولر در این مدل از 3 فن فوق العاده کم صدا استفاده شده است و روی هم رفته این مدل با داشتن ابعاد (L=292mm, W=129mm, H=43mm ) در استاندارد کارت های گرافیک Dual-Slot طبقه بندی می شود.

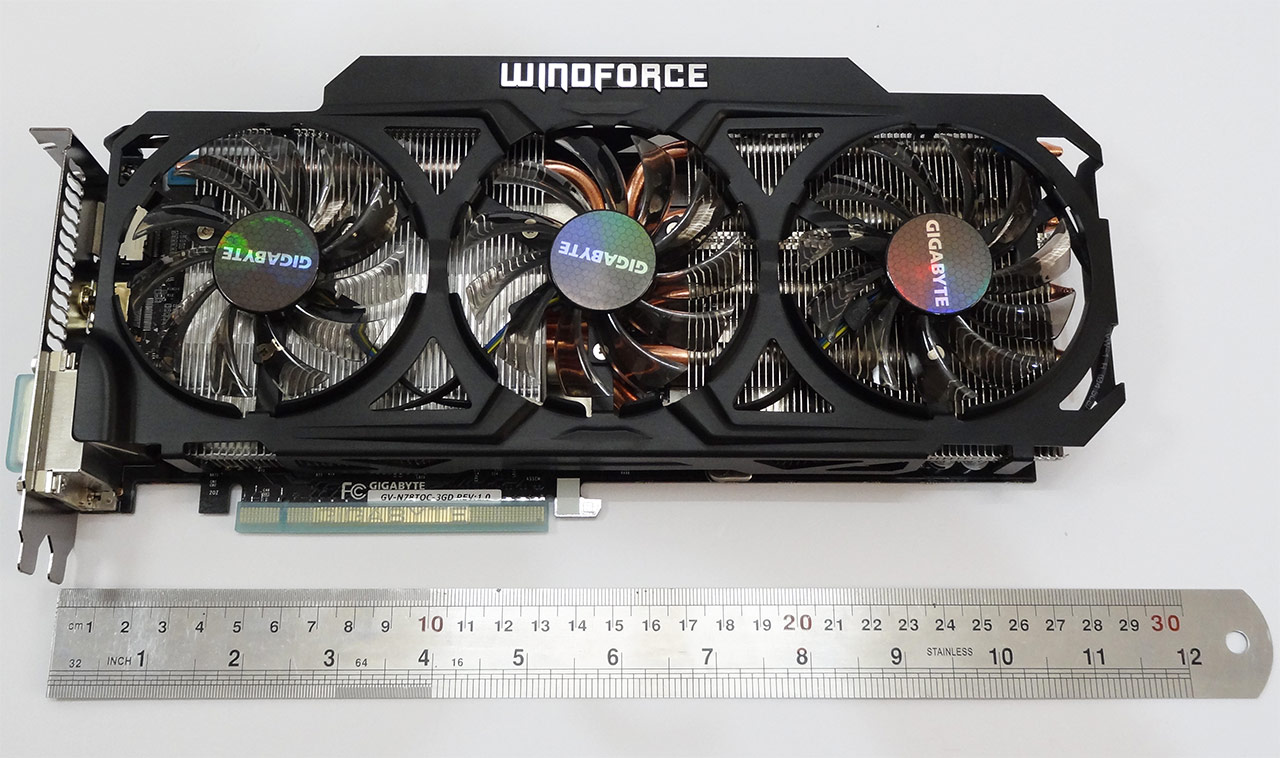

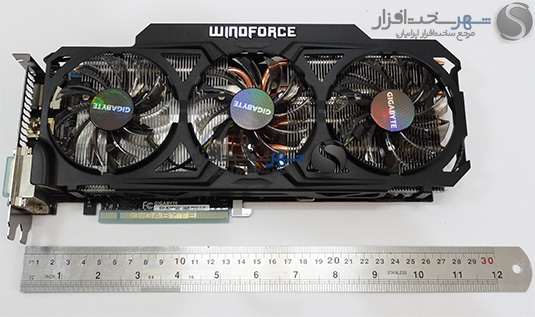

مد نظر داشته باشید که این کارت گرافیک با داشتن طول بیش از 29 سانتی متر درون هر کیسی جای نخواهد شد. پس حتماً از قبل فضای داخلی کیس خود را بررسی کنید. از سوی دیگر مکانیزم دفع حرارت در کولرهای این چنینی به گونه ایست که بر خلاف کولرهای مرجع حجم اعظم هوای گرم دفع شده به داخل کیس باز می گردد. پس تهویه مناسب کیس نقش مهمی در کارکرد خنک تر این کارت گرافیک و قطعات مجاور آن خواهد داشت.

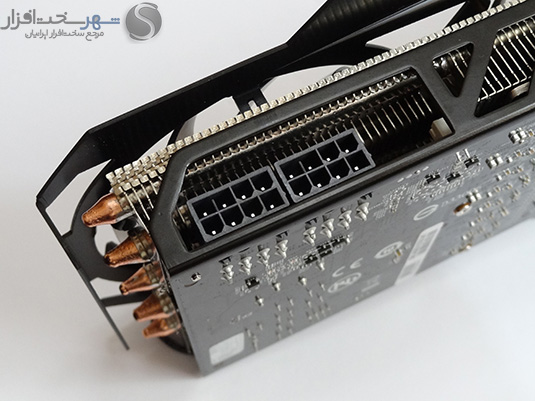

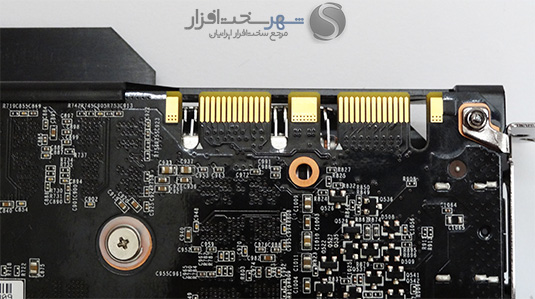

تعبیه 2 کانکتور SLI در این مدل همانند GTX TITAN پشتیبانی از پیکربندی Quad-SLI را برای GTX 780 Ti فراهم کرده است. لازم به ذکر است مدل معمولی GTX 780 حداکثر از Triple-SLI پشتیبانی می کرد.

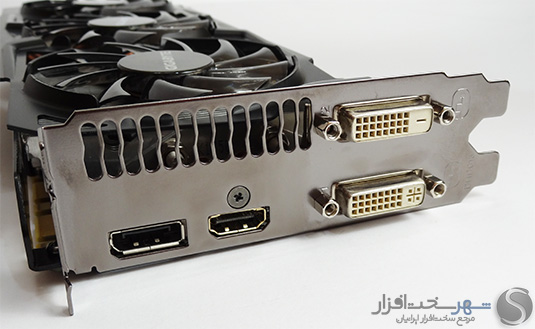

همانند مدل مرجع خروجی های تصویر در این مدل را دو پورت DVI-D و DVI-I ا( Dual Link )،یک پورت استاندارد Display Port و یک پورت HDMI 1.4a تشکیل می دهند. ضمن تمامی خروجی های تصویر در این مدل به صورت همزمان کار می کنند.
بنابراین قابلیت Triple-monitor surround gaming نیز توسط این مدل پشتیبانی خواهد شد.
نگاهی نزدیک تر – مدار رگولاتور ولتاژ، چیپ های حافظه
-
نگاهی نزدیک تر – مدار رگولاتور ولتاژ، چیپ های حافظه
Geforce GTX 780 Ti علارغم اینکه از نظر تعداد واحد های پردازش گرافیکی ، فرکانس هسته GPU و پهنای باند حافظه برتری های محسوسی نسبت به مدل معمولی Geforce GTX 780 دارد ولی به گفته کمپای انویدیا همانند مدل اولیه دارای حداکثر توان مصرفی 250W می باشد.
به همین دلیل مدل مرجع Geforce GTX 780 Ti نیز همانند مدل اولیه به واسطه یک کانکتور 6 پین و یک کانکتور 8 پین توان مصرفی مورد نیاز خود را از پاور سیستم جذب می کند. روی کاغذ و به صورت تئوری با احتساب حداکثر توان استاندارد قابل جذب توسط اسلات PCI-Express 3.0 x16 ا( 75 وات ) حتی برای مدل مرجع نیز قابلیت دریافت بیش از 300 وات انرژی فراهم شده است. کمپانی گیگابایت از این نیز فراتر رفته و با تعبیه دو کانکتور 8 پین این میزان را به حداکثر 375 وات رسانده است. بدین ترتیب اورکلاکرها دغدغه کمتری برای رسیدن به فرکانس های بالاتر خواهند داشت.

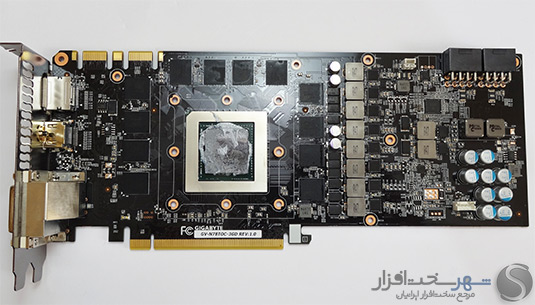

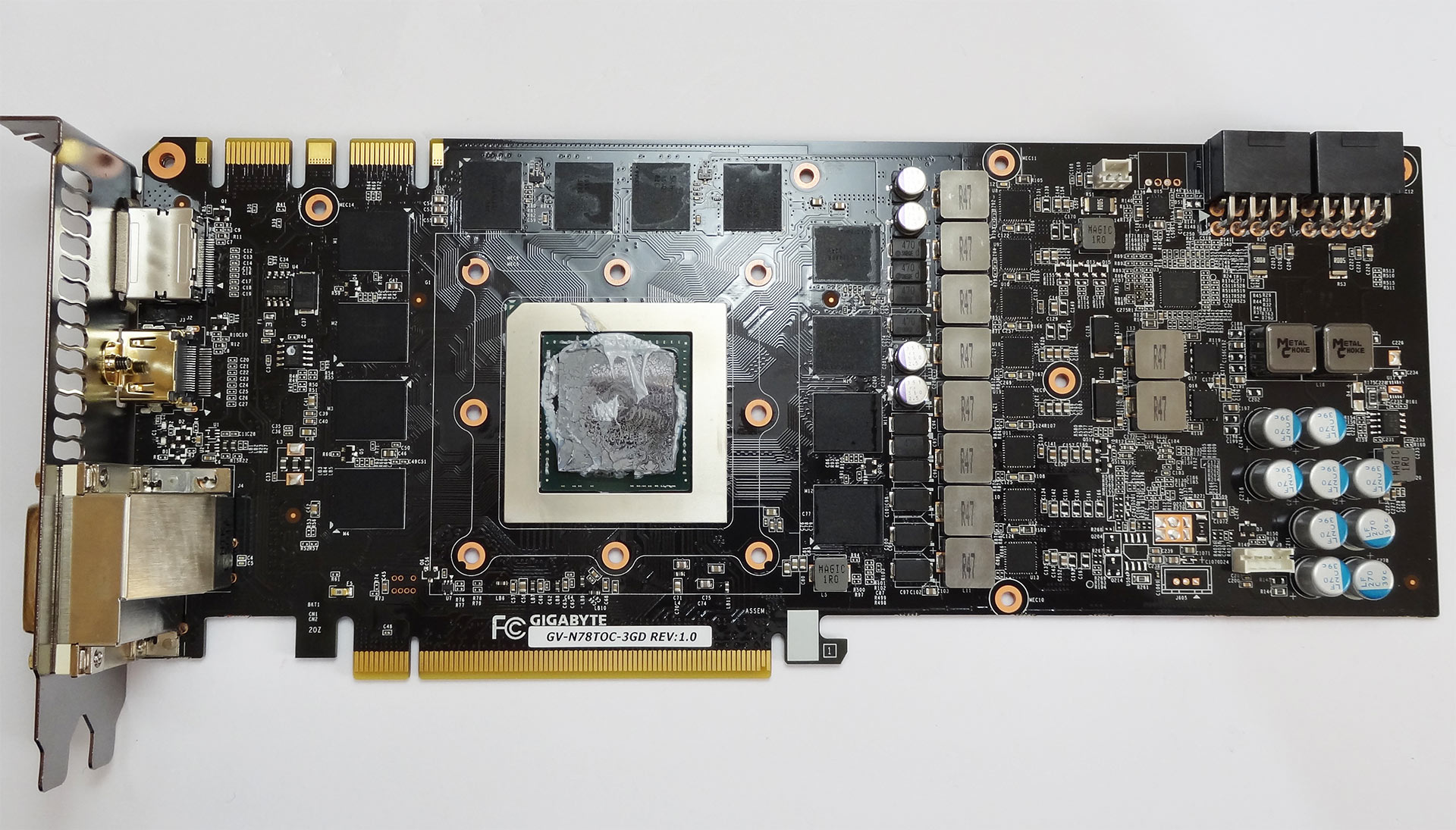

در مرحله بعدی با باز کردن کولر دستگاه قصد داریم نگاه نزدیکتری به قطعات و کامپوننت های تعبیه شده در PCB این مدل داشته باشیم.
اگر PCB مدل مرجع Geforce GTX 780 Ti را نیز ملاحظه کرده باشید در اولین نگاه متوجه خواهید شد که این مدل از نظر ساختار کلی مدارات تغذیه بر همان اساس مدل مرجع ساخته شده است ولی با چند تغییر مهم :
- مدار تغذیه مدل اورکلاک شده کمپانی گیگابایت در بخش مدارات تغذیه GPU دارای مدار رگولاتور ولتاژ 8Phase می باشد ( مدل مرجع دارای مدار 6Phase در این بخش است ).
- مدار رگولاتور ولتاژ بخش PLL با چوک های با کیفیت تر ( Metal Choke ) تقویت شده است
- چیپ PWM Controller در این کارت گرافیک با مدل بالاتری جایگزین شده است

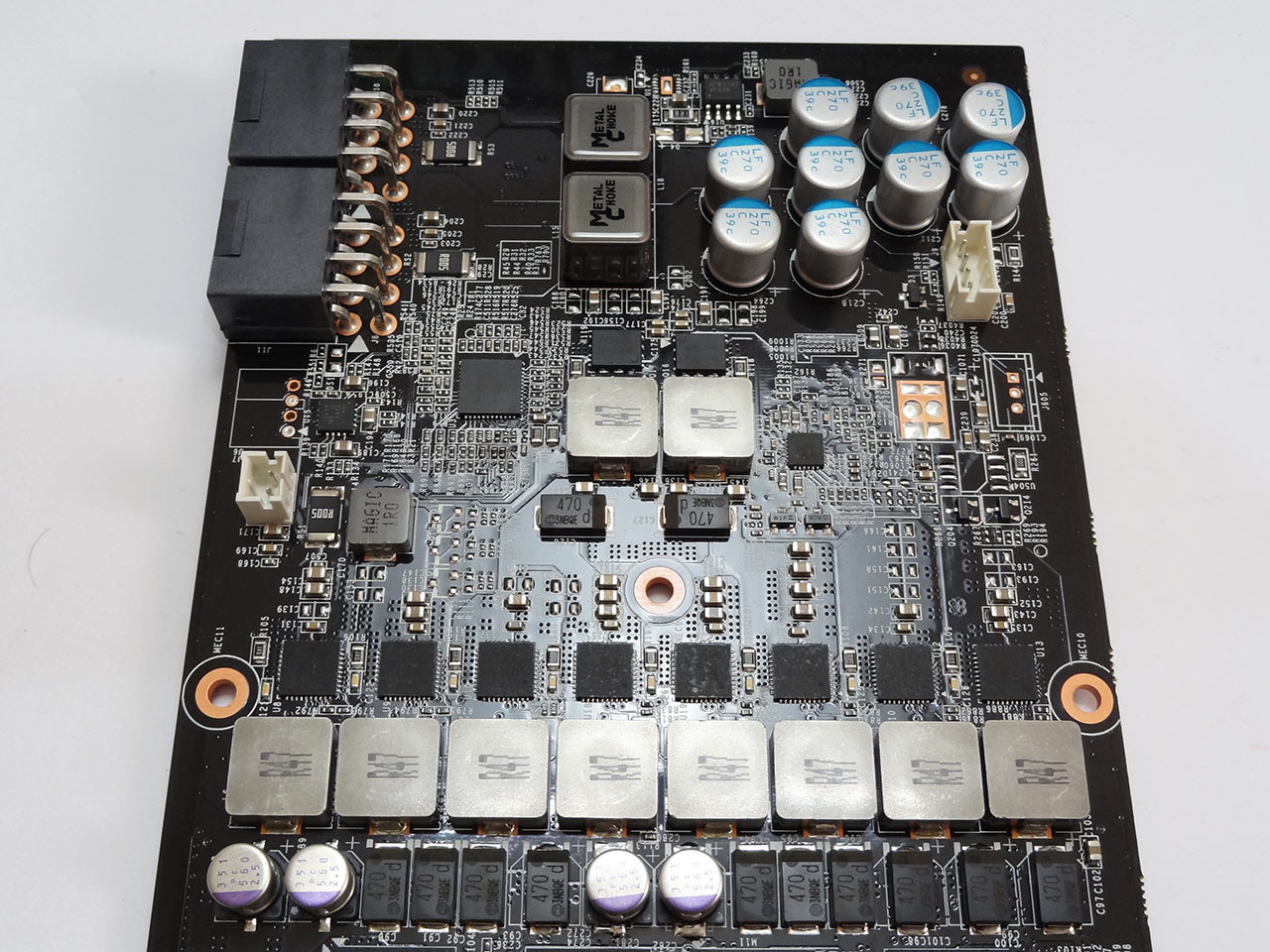

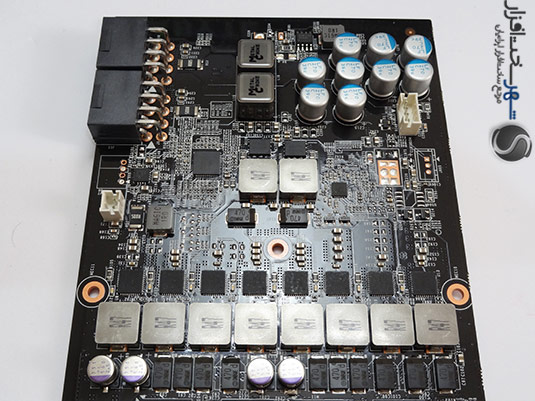

در تصویر بالا نمایی بسته از مدار رگولاتور ولتاژ این مدل را ملاحظه می کنید. به کارکیری از خازن های SMD Tantalum که دارای ویژگی های حرارتی و فرکانسی بسیار بهتری نسبت به خازن های معمولی و سالید هستند به همراه استفاده از ماسفت های مدرن DrMOS از جمله مهم ترین کامپوننت های به کار رفته در این مدار محسوب می شود.

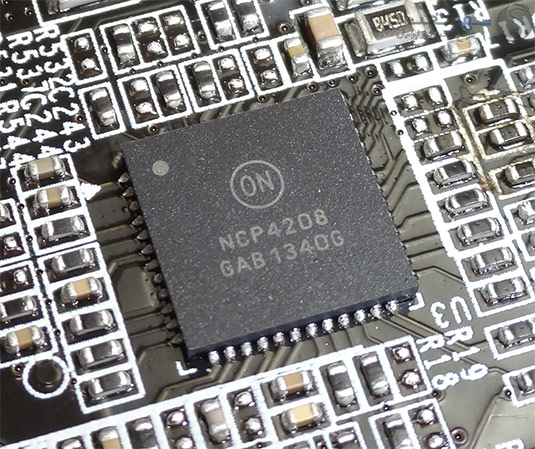

همانطور که اشاره شده چیپ PWM Controller به کار رفته در این مدل مدل مدل NCP4208 ساخت کمپانی ON Semiconductor می باشد. این چیپ بر خلاف کنترلر به کار رفته در مدل مرجع ( NCP4206 ) از نوع 8Phase با قابلیت پشتیبانی از استاندارد VRD 11.1 و تکنولوژی PSI برای مصرف بهینه انرژی در زمان های Idle می باشد.
لازم به ذکر است مدار رگولاتور ولتاژ چیپ های حافظه در نظر گرفته شده برای این مدل نیز همانند مدل مرجع از نوع 2Phase می باشد.

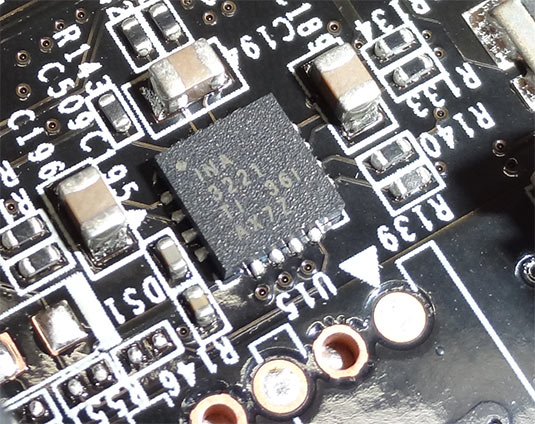

همچنین این کنترلر با استفاده از چیپ INA3221 ساخت کمپانی Texas Instruments با استفاده از رابط I2C قابلیت مانیتورینگ ولتاژ و جریان مصرفی بخش های نام برده را نیز برای این کارت گرافیک فراهم می کند.

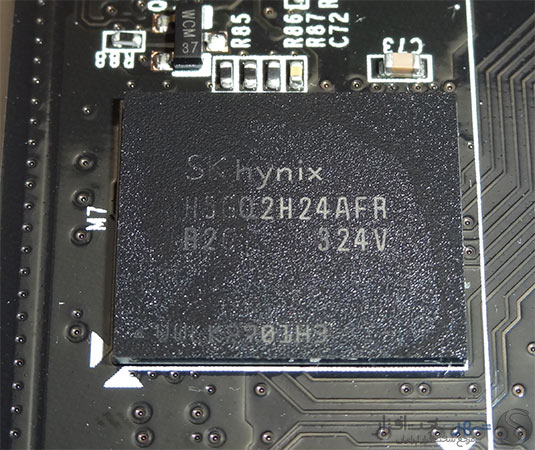

کمپانی گیگابایت در این مدل همانند مدل مرجع از چیپ های حافظه مدل H5GQ2H24AFR-R2C ساخت کمپانی کره ای SK Hynix استفاده کرده است. 12 عدد از این چیپ جمعاً 3GB حافظه GDDR5 با رابط 384Bit و فرکانس 1750MHz) 7000MHz موثر) را برای تغذیه GPU قدرتمند این مدل فراهم می کنند.

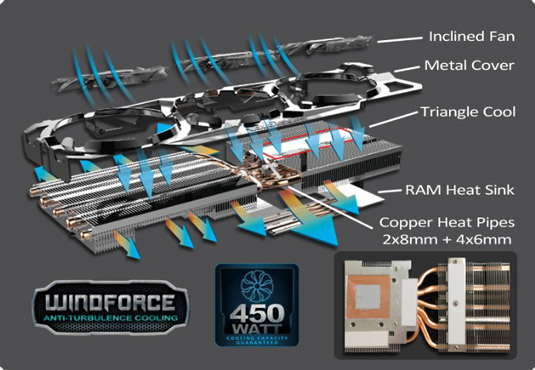

نگاهی نزدیک تر – کولر WINDFORCE 3X 450W
-
نگاهی نزدیک تر – کولر WINDFORCE 3X 450W
این کولر که برای اولین بار در COMPUTEX 2013 از آن رونمایی شد به گفته کمپانی گیگابایت توانایی خنک کردن قطعات مختلف تعبیه شده بر روی PCB کارت های گرافیک تا TDP 450W را داراست !!

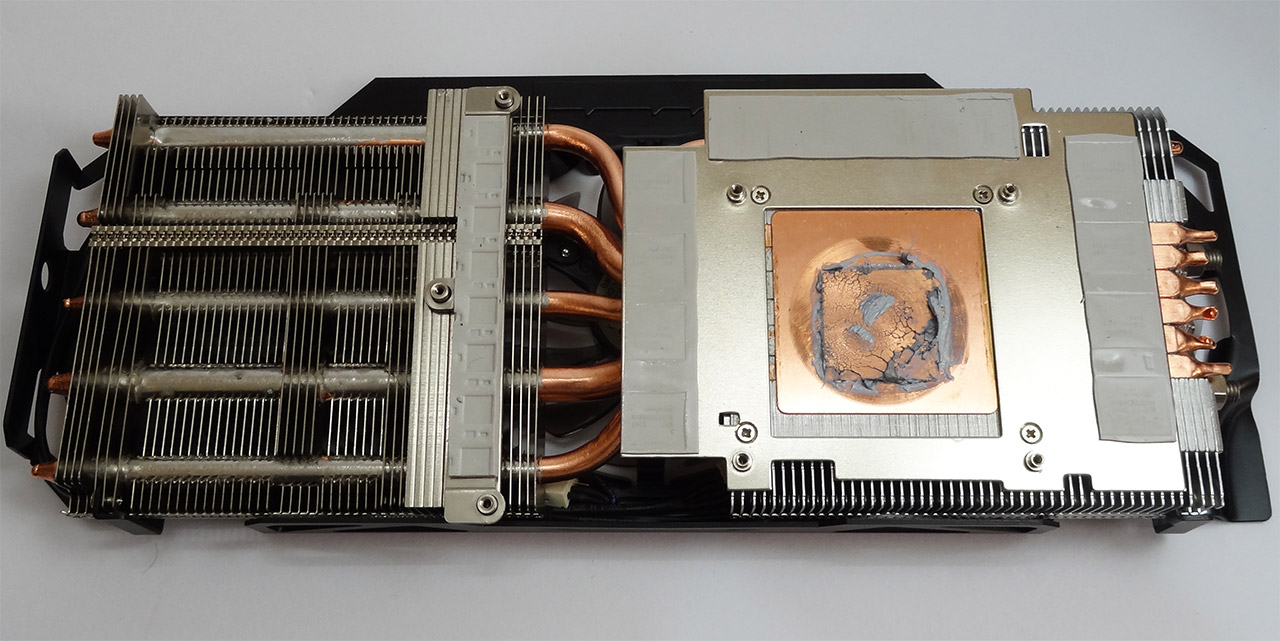

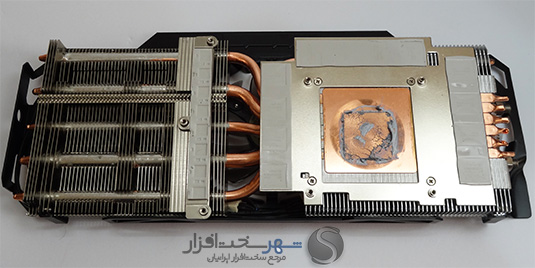

Base کاملاً مسی این کولر که بر روی GPU تعبیه می شود با استفاده از تکنولوژی معروف Vapor Chamber حرارت جذب شده از GPU را با استفاده از 6 لوله ( 2 عدد به قطر 8mm و 4 عدد با قطر 6mm ) انتقال حرارت مسی ( Heat-Pipe ) به پره های آلومینیومی طراحی شده با ویژگی های خاص برای جلوگیری از تلاطم هوا منتقل می کنند.

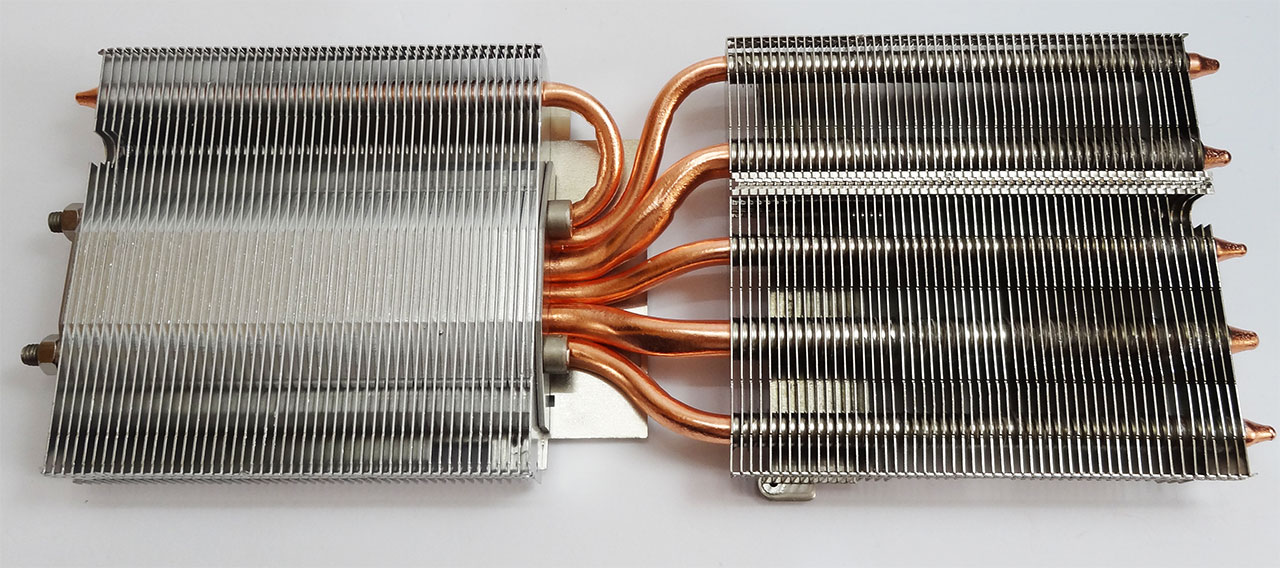

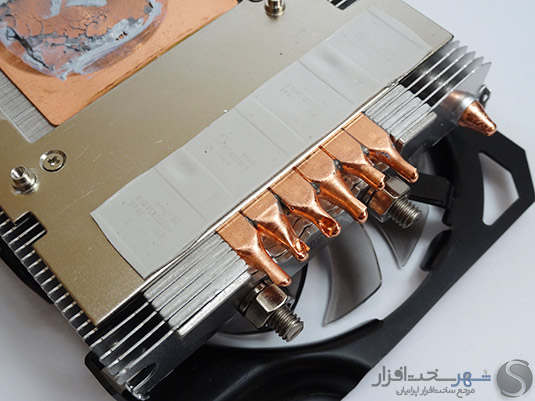

همانطور که ملاحظه می کنید 6 عدد Heat-Pipe در نظر گرفته شده برای این مدل گرما جذب شده از سطح GPU را به دو شبکه مجزا از تیغه های آلومینیومی منتقل می کنند .

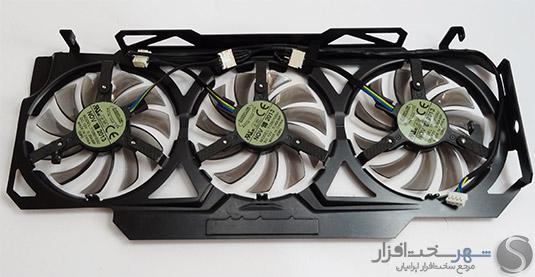

در نهایت 3 عدد فن بسیار کم صدا در نظر گرفته شده برای این مدل گرمای جذب شده توسط 2 شبکه تیغه های آلومینیومی و مرکز Heat-Pipe های مسی را دفع می کنند.

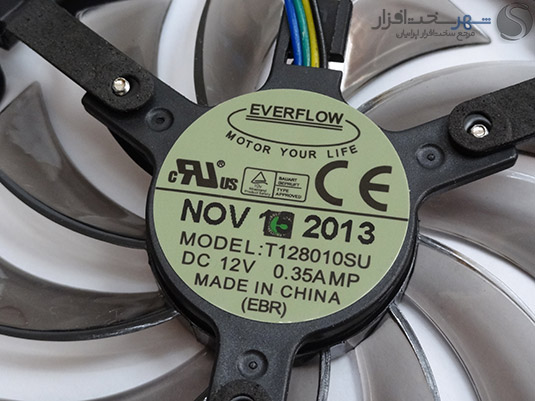

فن های در نظر گرفته شده برای این کولر از نوع 75mm بوشی ساخت کمپانی تایوانی EVERFLOW هستند. سرعت چرخش این فن ها در تست های عملی ما فراتر از 4500RPM نرفت.
همانطور که اشاره شد این نکته را مد نظر داشته باشید که این گونه کولر ها بر خلاف کولرهای مرجع که هوای گرم را به خارج از کیس هدایت می کنند، هوای گرم را عمدتا به داخل کیس باز می گردانند، پس باید برای فراهم کردن بهترین شرایط برای عملکرد بهینه این کولر حتما از کیس های استاندارد و دارای سیستم تهویه مناسب استفاده کنید.
متد و سیستم تست
-
متد و سیستم تست
تست های این کارت گرافیک را همانند استاندارد اکثر وب سایت های معتبر بین المللی به 5 بخش کارایی،حرارتی، توان مصرفی،نویز و اورکلاکینگ تقسیم کردیم. برای مقایسه نتایج تست های کارایی نیز از نتایج موجود در آرشیو لابراتوار استفاده شده است.

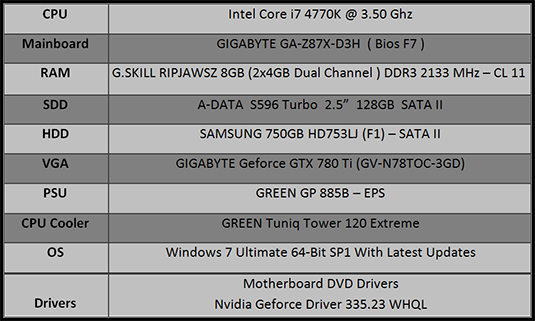

در جدول زیر مشخصات فنی سیستم Testbed لابراتوار شهر سخت افزار را ملاحظه می کنید :
پارمترهای Bios در حالت پیش فرض تنظیم شده اند ( به استثنای فعال کردن قابلیت XMP ) ، دمای محیط در حین تست به صورت ثابت 23 درجه سانتی گراد ( با تلرانس 1 درجه ) ثابت شده و تنظیمات مدیرت مصرف انرژی در سیستم عامل نیز در وضعیت Balanced تنظیم شده است.
لازم به ذکر است قابلیت NVIDIA PhysX موجود در کارت های گرافیک Geforce در تمامی تست های این رویو غیر فعال شده است.
همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی API های مدرن DirectX 10 ، DirectX 11 و OpenGL می باشند به این شرح است :
- 3DMARK 2013 v1.1.0
- 3DMARK Vantage 1.1.2
- 3DMARK 11 v1.0.5
- Crysis 3
- Call of Duty: Ghosts
- Battlefield 4
- Batman: Arkham Origins
- Bioshock Infinite
- GRID 2
- Sniper Elite v2
- FINAL FANTASY XIV A Realm Reborn
- Alien vs Predator
- Lost Planet 2
- S.T.A.L.K.E.R Call Of Pripyat
- Unigine Heaven 4.0
- GPU-Z 0.7.7
- ASUS GPUTweak 2.4.7
- OCCT 4.4.0

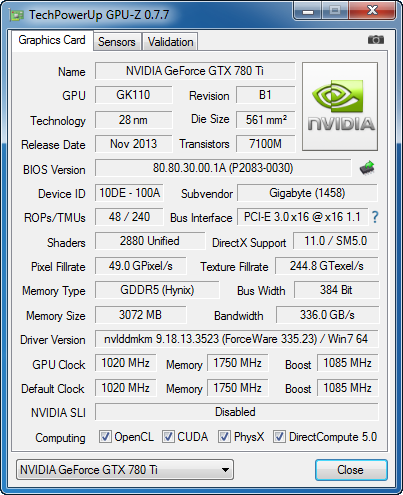

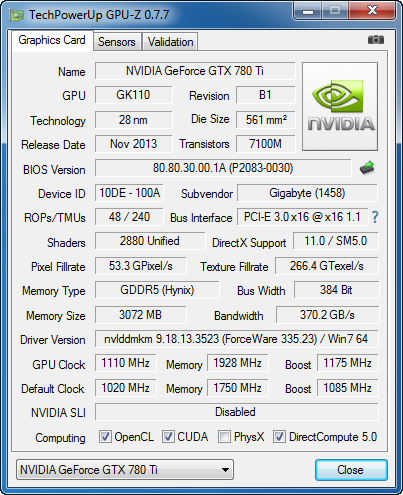

در تصویر زیر نیز مشخصات فنی GIGABYTE GTX 780 Ti WINDFORCE 3X 450W 3GB OC را از نگاه نرم افزار GPU-Z ملاحظه می کنید :
تست های توان مصرفی، حرارتی و نویز
-
تست های توان مصرفی، حرارتی و نویز

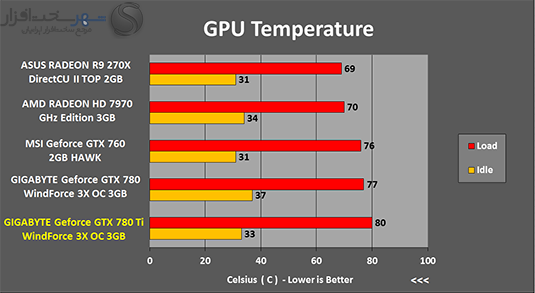

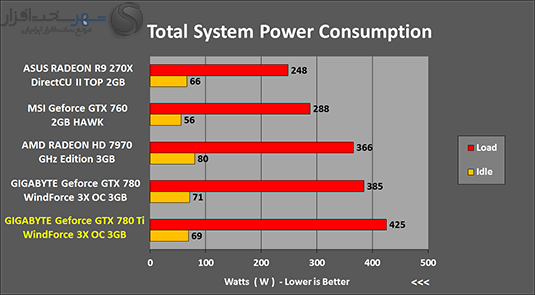

در این 3 تست توان مصرفی کل سیستم، حداکثر حرارت هسته GPU مانیتور شده توسط نرم افزار GPU-Z و نویز سنجیده شده توسط دستگاه Sound Meter تعبیه شده در فاصله 1 متری سیستم را در دو وضعیت زیر ثبت کردیم :
- پس از 15 دقیقه Idle بودن کامل سیستم
- پس از 15 دقیقه Load کامل توسط تست GPU:3D نرم افزار OCCT در رزولوشن Full HD و در حالت DirectX 11
آنجه از قبل هم پیش بینی می شد این موضوع بود که علارغم برابر بودن توان مصرفی Geforce GTX 780 معمولی و مدل ارتقاء یافته آن ( 250 وات ) ولی در عمل Geforce GTX 780 Ti در حالت Full Load حدوداً 10% بیشتر انرژی مصرف می کند. البته از نظر ما این میزان افزایش توان مصرفی در برابر افزایش کارایی محصول، کاملاً بهینه به نظر می رسد.

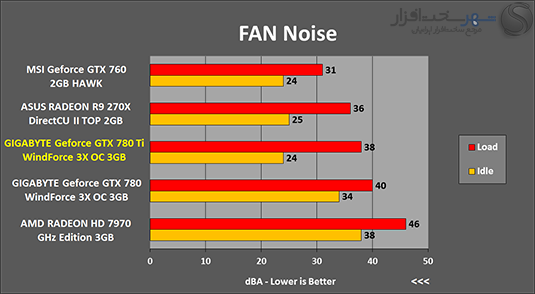

نتایج تست های حرارتی حاکی از این است که کمپانی گیگابایت نویز کمتر این کارت گرافیک را نسبت به آستانه حداکثر حرارت GPU در اولویت بالاتری قرار داده. البته GK110 تحمل حرارت تا 95 درجه سانتی گراد را نیز دارد. نتایج ممتاز تست های نویز نیز به روشنی بیانگر این موضوع می باشند.
تست های کارایی ( 3DMARK 2013 ، 3DMARK 11 ، 3DMARK Vantage )
-
تست های کارایی
در این بخش آخرین و معتبرترین نرم افزارهای تست و محک کارت گرافیک به همراه بازی های رایانه ای روز را برای تست این مدل انتخاب کردیم .
تمامی پارامترهای گرافیکی Game ها در این تست ها در حالت حداکثر مقادیر ممکن تنظیم شده اند و در نرم افزارهای 3DMARK تست ها در دو حالت Extreme و Performance صورت گرفته اند.
لازم به ذکر است تست های Gaming نیز در 3 رزولوشن و تکنیک های Anti-Aliasing مختلف صورت گرفته است. کانفیگ های نام برده به شرح زیر می باشند :
- 1360x768 - NOAA- 4X AF
- 1680x1050 - 2X AA- 8X AF
- 1920x1080 - 4X AA- 16X AF
علت اصلی انتخاب کانفیگ های بالا شبیه سازی شرایط برای نمایشگرهای مختلف با سایز های مختلف بوده است. به این صورت که کانفیگ اول شرایط را برای مانیتورهای کوچکتر از 18 اینچ ، کانفیگ دوم برای مانیتورهای 18 تا 22 اینچ و کانفیک سوم برای مانیتورهای 22 اینچ و بزرگتر شبیه سازی می کنند.

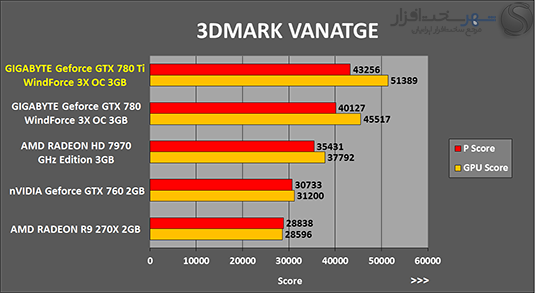

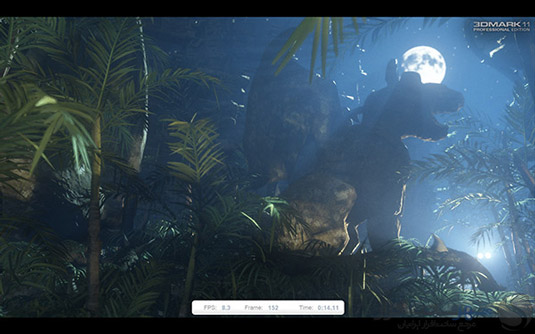

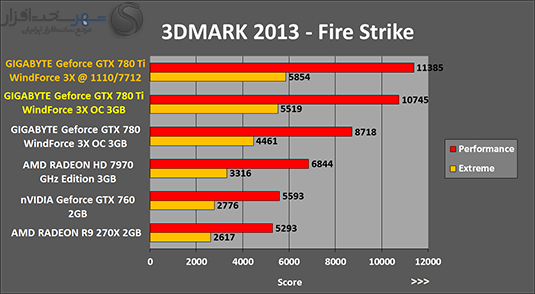

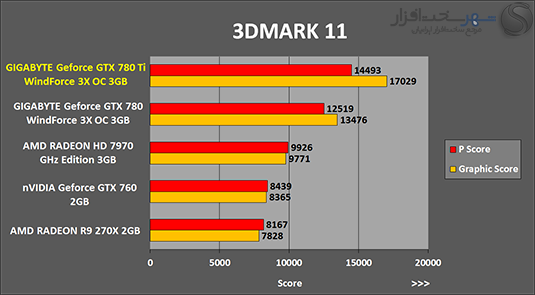

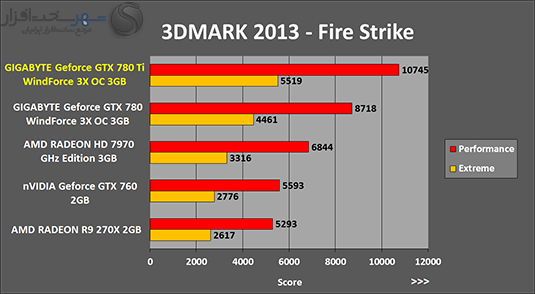

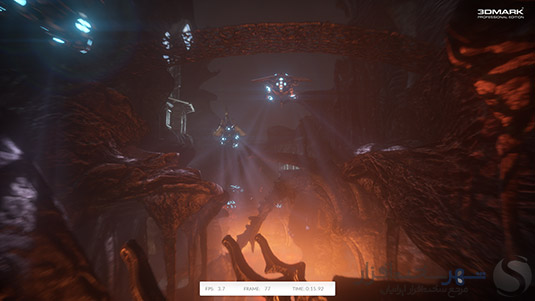

تست های 3DMARK 2013 ، 3DMARK 11 ، 3DMARK Vantage

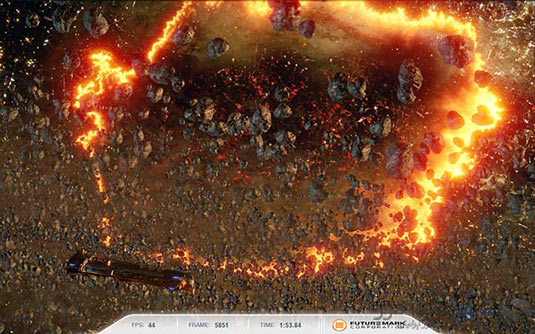

سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تاکنون، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.
شاید منحصر به فرد ترین ویژگی نتایج تست های این دو نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتر انجام می شود.
تست های گیمینگ : Battlefield 4 ، Call of Duty: Ghosts
-

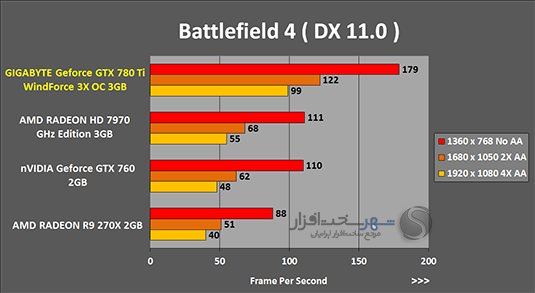

Battlefield 4
اگر فراموش نکرده باشید شاید نسخه قبلی این بازی یکی از گرافیکی ترین و در عین حال واقع گرایانه ترین بازی های ساخته شده در ژانر شوتر اول شخص بود. نسخه جدید این بازی با حفظ تمامی ویژگی های نسخه قبل با استفاده از جدیدترین نسخه موتور گرافیکی Frostbite 3 جدیدترین ویزگی های واقع گرایانه گرافیکی مبتنی بر DirectX 11 نظیر Tessellationو قدرت تفکیک پذیری بیشتر بافت ها را همراه خود دارد. حقیقتاً تجربه یک بار این بازی و مشاهده قابلیت های واقع گرایانه و قابلیت تخریب پذیری خارق العاده شما را به شدت متحیر خواهد ساخت !

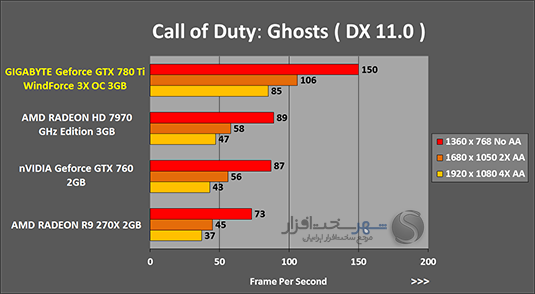

Call of Duty: Ghosts
سری بازی های ندای وظیفه بدون شک یکی از محبوب ترین بازی های حال حاضر ژانر شوتر اول شخص محسوب می شوند. جدیدترین نسخه این بازی که با عنوان Call of Duty: Ghosts عرضه شده است این بار مبتنی بر DirectX 11 و موتورهای گرافیکی IW Engine و فیزیک Havok ساخته شده و از مدت ها تبلیغات فراوانی برای گرافیک جدید این بازی شده بود. ولی در عمل اکثر کاربران نسبت به حجم بسیار بالای بافت ها این بازی شکایت دارند به گونه ای که شاید 2GB حافظه Frame Buffer نیز برای اجرای این بازی در رزولوشن 1080p 4X MSAA کم به نظر می رسد !
تست های گیمینگ : Crysis 3 ، Batman: Arkham Origins
-

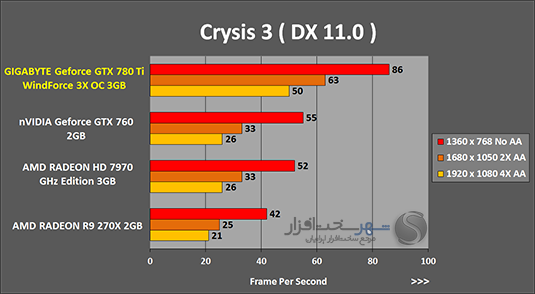

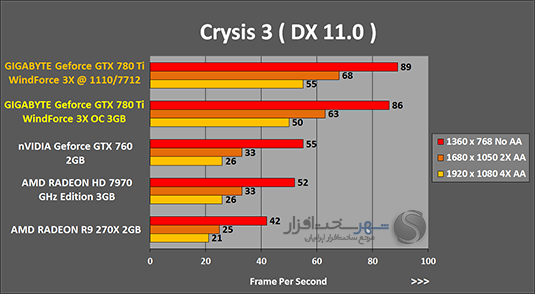

Crysis 3
سومین نسخه از شاهکار استودیو بازی سازی Crytek بدون شک واقع گرایانه ترین و گرافیکی ترین گیمی است که تاکنون منتشر شده است. این بازی به لطف موتور گرافیکی Cry Engine 3.0 و پشتیبانی کامل از تمامی ویژگی های جدید Direct X 11 مانند Tessellation، Real -Time Area Light و کیفیت بسیار بالای بافت ها بدون شک هر بیننده ای را متحیر می کند. تمامی این ویژگی ها باعث شده تا تنها با استفاده از کارت های گرافیک High-End بتوان اجرای این بازی را در بالاترین جزئیات گرافیکی و قدرت تفکیک پذیری بالا تجربه کرد.

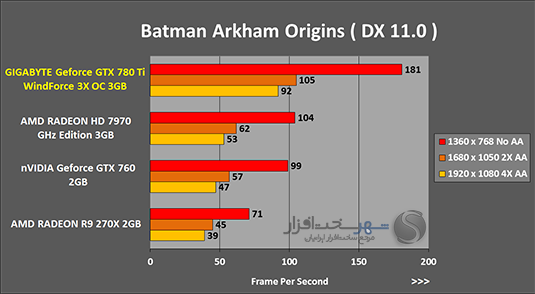

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلم ها و انیمیشن های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشترفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده اند و گرافیک بازی کاملاً راضی کننده است.نور پردازی بازی عالی از آب در امده. دانه های برف به زیبایی روی شنل بتمن می نشینند و بعد از مدتی آب می شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم های کریستوفر نولان الهام گیری شده است.
تست های گیمینگ: Aliens vs Predator ، FINAL FANTASY XIV A Realm Reborn
-

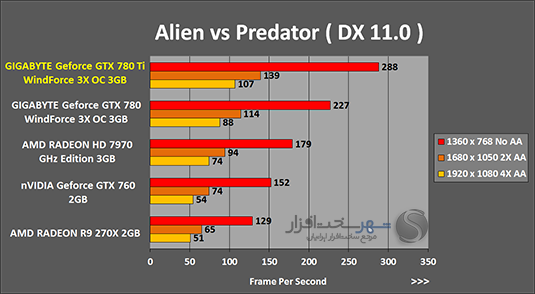

Aliens vs Predator
داستان خلق شدن این عنوان معروف به سال 1979 باز می گردد، ریدلی اسكات كارگردان مشهور سینما در فیلم خود سه نژاد، بیگانگان، غارتگر و انسان ها را معرفی كرد كه ماجرا مربوط به نبرد بین آن ها می شد. چند سال بعد جیمز كمرون هم با فیلم زیبای Aliens، این نژاد را بیش از پیش توسعه داد. داستان فضایی و حمله بیگانگان به زمینی ها شاید خیلی در سینما و صنعت بازی استفاده شده، ولی سه نژاد مختلف این عنوان همیشه نوعی تنوع را ایجاد می كنند كه همانند ترمیناتور نبرد سه جانبه ای را با مدل های مختلف جنگاوران بررسی می كند. دو نژاد بیگانگان و غریبه به عنوان دو موجود خارجی از سال های دور به نبرد با یكدیگر مشغول بوده اند. نژاد غریبه عنصر قوی تری در این بین است كه همیشه در سری فیلم ها و بازی های AVP غریبه تنها در مقابل بیگانگان می ایستد.
این بازی پر طرفدار کخ توسط کمپانی Rebellion ساخته شده، دارای موتور گرافیکی Asura بوده و بر پایه DirectX 11 ساخته شده است.

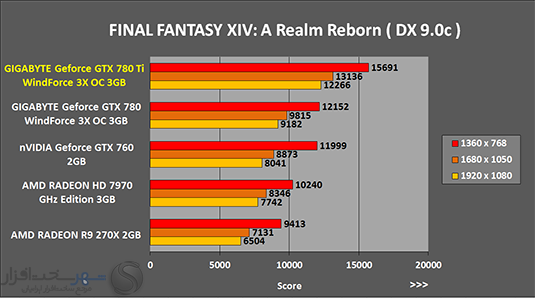

FINAL FANTASY XIV A Realm Reborn
این بازی در سبک بازی های MMORPG طبقه بندی می شود و بر پایه موتور Square Enix's Luminous و DirectX 9.0c ساخته شده و بطور رسمی برای پلتفرم های PC و PlayStation 3 در 27 آگوست 2013 منتشر شده است.
در این تست از نرم افزار Benchmark رسمی این بازی در بالاترین تنظیمات و کیفیت گرافیکی استفاده شده است.
تست های گیمینگ: Bioshock Infinite، GRID 2
-

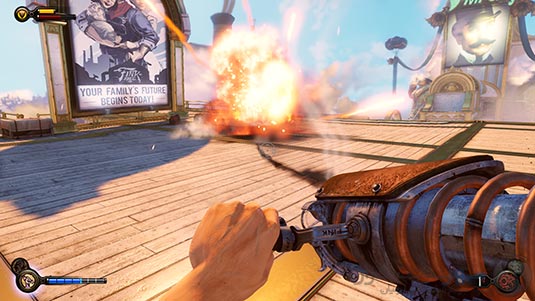

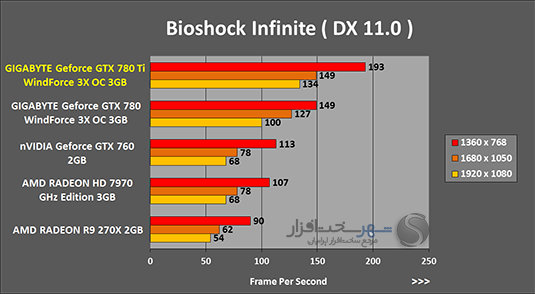

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدار ترین بازی های سبک first-person shooter می باشد توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت های جدید گرافیکی مبتنی بر DirectX 11 نیز می باشد.

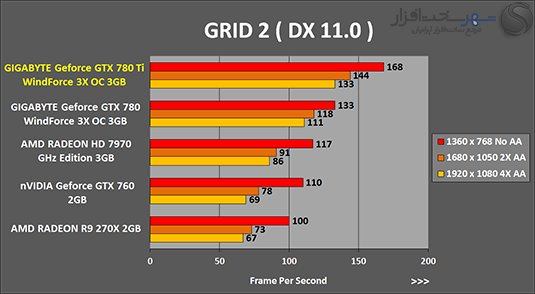

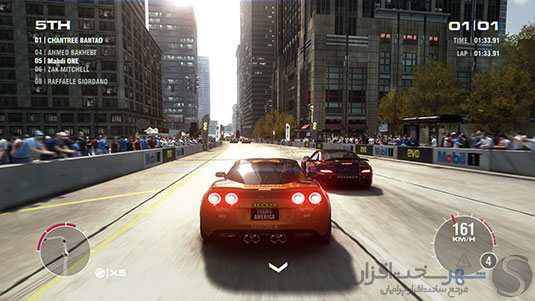

GRID 2
این بازی بدون شک یکی از بهترین و موفق ترین بازی های Car Racing منتشر شده توسط کمپانی Codemasters می باشد. این نسخه گرافیکی چشم گیری دارد.به طوری که نسخه یک خود را با تمام ضعف ها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است . تمام محیط های مسابقه از شهرها و جاده های خاکی گرفته تا پیست ها از جزئیات خوبی برخوردار هستند.هنگام مسابقه از زمین در جاده های خاکی گرد و خاک بلند میشود.آسمان هم بر خلاف نسخه قبل پویا و دینامیک است.این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی های جدید گرافیکی DirectX 11 ساخته شده است .
تست های گیمینگ: S.T.A.L.K.E.R Call Of Pripyat , Lost Planet 2
-

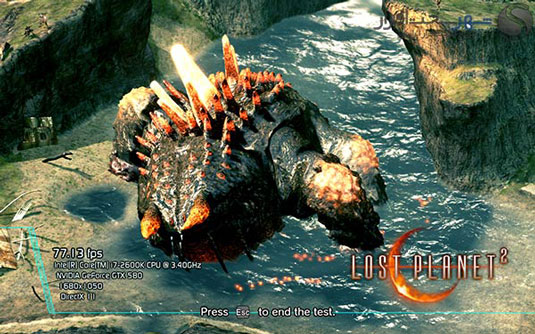

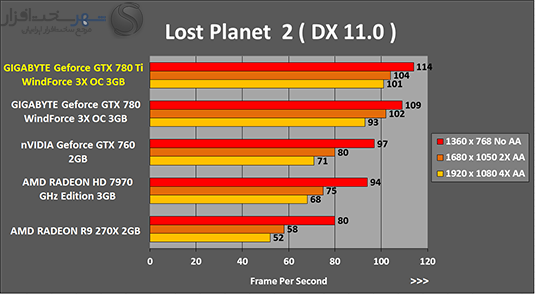

Lost Planet 2
این بازی third-person shooter که جزو اولین بازی های مبتنی بر DirectX 11 بود توسط کمپانی CAPCOM و بر پایه موتور گرافیکی MT Framework 2.0 ساخته شده است. داستان بازی در واقع دنباله ای بر قسمت پیشین بازی یعنی Lost Planet: Extreme Condition می باشد که ده سال پس از وقایع روی داده در نسخه اول بازی و در همان سیاره اسرارآمیز E.D.N. III، ولی این بار با محیطی متفاوت تر و بسیار گسترده تر رخ می دهد. در این قسمت خواهید دید که برف هایی که سیاره را پوشانده بودند، آب شده اند و نواحی جنگلی و گرمسیری که در دل مناطق پوشیده از یخ قرار گرفته بودند، آشکار می شوند.

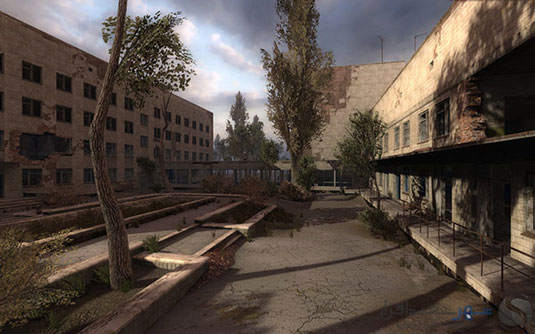

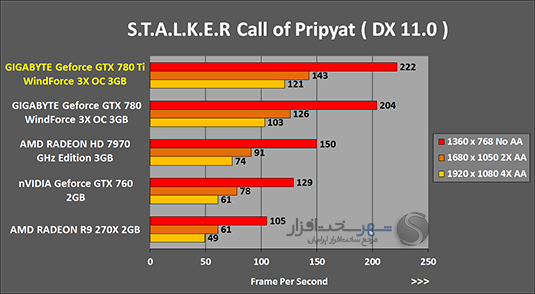

S.T.A.L.K.E.R Call Of Pripyat
S.T.A.L.K.E.R.: Call of Pripyat سومین بازی از سری بازی های استالکر که یک FPS بسیار واقعی و با کیفیت است. طبق نقشه عملیات ، اولین گروه نظامی ،مامور اجرای جاسوسی هوایی از خاک منطقه (محل استقرار نیروهای دشمن) هست تا نقطه به نقطه موقعیتهای مشکوک تعیین شوند(به روی نقشه بیایند) . پس از بررسی شرایط نقشه ها ، نیروهای نظامی اصلی اعزام میشوند.
با وجود تدارکات دقیق ، عملیات با شکست مواجه گردید . خیلی از هلیکوپترهای خط مقدم(صف شکن) سقوط کردند . دررابطه با علل دلایل شکست عملیات ، سرویس امنیتی اکراین مامورشان را به مرکز منطقه راهی کردند. از حالا به بعد همه چیز بستگی به بازیگر (ما) دارد.بازی در منطقه Pripyat رخ می دهد.موتور گرافیکی این بازی X-ray Engine 1.6 است که تقریباً از اکثر وبژگی های DirectX 11 پشتیبانی می کند.
تست های گیمینگ: Sniper Elite V2 ، Unigine Heaven v4.0
-

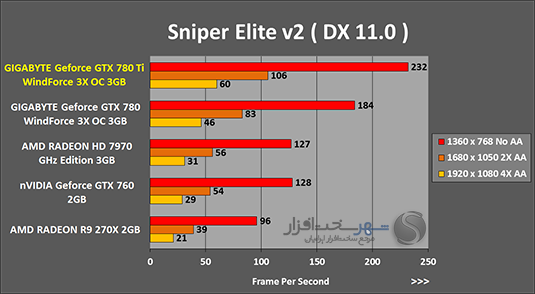

Sniper Elite V2
این بازی که در ژانر بازی های tactical shooter طبقه بندی می شود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه ای را در جنگ جهانی دوم به شما منتقل کند.
موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion می باشد . هرچند گرافیک سطح بالایی ندارد ، اما طراحی ها و فضاسازی های ساخته شده با این موتور فوق العاده اند طوری که گیمر می تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری های طراحی محیط در این بازی است .

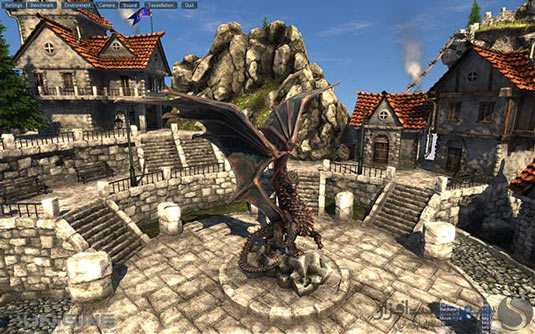

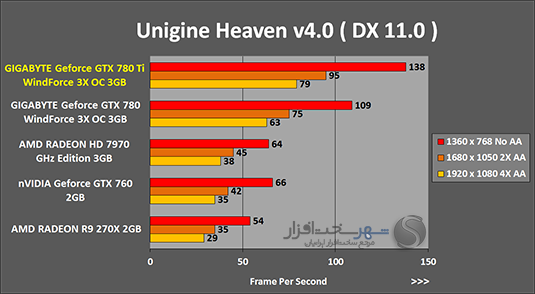

Unigine Heaven v4.0
بنچ مارک Unigine Heaven v4.0 آخرین نسخه از این نرم افزار محسوب می شود که بر پایه موتور UNIGINE Engine یکی از بهترین و معتبرترین تست های مبتنی بر DirectX 11 محسوب می شود. محیط گرافیکی بنچ مارک دهکده ای جادویی را شبیه سازی می کند که در آن انواع و اقسام بافت ها مشاهده می شوند. از جمله ویزگی های گرافیکی این بنچ مارک می توان به hardware tessellation،global illumination و screen-space ambient occlusion اشاره کرد.
تست اورکلاکینگ ( Overclocking )
-
تست اورکلاکینگ ( Overclocking )

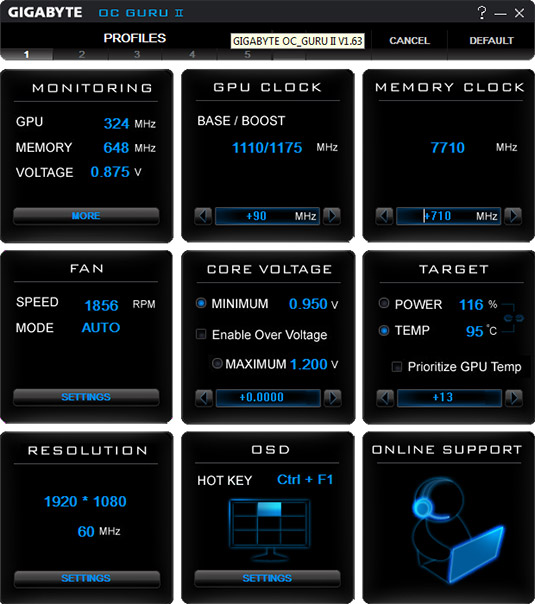

در این تست با استفاده از آخرین نسخه نرم افزار انحصاری کمپانی گیگابایت برای اورکلاک کارت های گرافیک ( OC GURU II ) اقدام به اورکلاک این مدل تا خرخره اورکلاک شده کردیم!
بدون افزایش هرگونه پارامتر مرتبط با ولتاژ و تنها با کاهش محدودیت توان مصرفی تا 116% و افزایش آستانه حداکثر دمای سامانه کنترل جریان کارت گرافیک تا 95 درجه سانتی گراد، پس از حدوداً 45 دقیقه تست پایداری در فرکانس های مختلف موفق شدیم در فرکانس 1110MHz برای هسته GPU و 1928MHz ا( 7712MHz موثر ) برای چیپ های حافظه به بهترین شرایط ممکن برسیم.
توجه داشته باشید که در این وضعیت فرکانس هسته GPU در مقایسه با مدل مرجع بیش از 26% اورکلاک شده که مقدار قابل توجهی محسوب می شود.

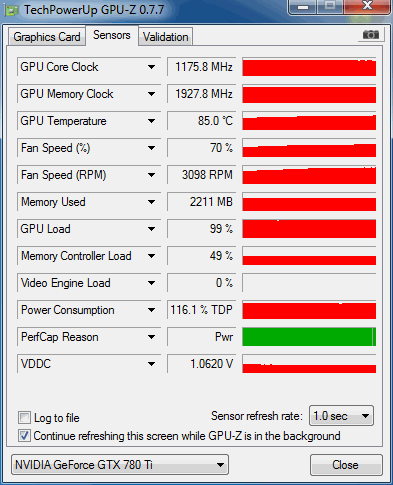

همچنین همانطور که در تصویر بالا ملاحظه می کنید در حین تست های عملی فرکانس هسته GPU تا 1175MHz نیز Boost شده است. همچنین حتی در وضعیت اورکلاک شده نیز حرارت GPU از 85 درجه سانتی گراد نرفته است.
برای سنجش میزان افزایش کارایی این مدل در دو حالت اورکلاک شده فوق ، تست های 3DMARK 2013 و Crysis 3 را دوباره تکرار کردیم :
حمع بندی و سخن پایانی
-
حمع بندی و سخن پایانی
با توجه به نتایج تست های کارایی ، در نگاه اول نیز می توان به این نتیجه رسید که Geforce GTX 780 Ti بدون شک سریعترن کارت گرافیک Single GPU حال حاضر محسوب می شود. از سوی دیگر اورکلاک کارخانه ای فوق العاده این کارت گرافیک و نصب کولر بسیار کم صدا و قدرتمند WINDFORCE 3X 450w بر روی این مدل بیش از پیش به ارزش های این کارت گرافیک افزوده است.
قیمت این مدل نیز در بازار جهانی حدوداً 730$ است که با توجه به ویژگی های ممتاز آن مسلماً ارزش اختلاف قیمت 30 دلاری با مدل های مرجع را خواهد داشت.
همانطور که قبلاً نیز به آن اشاره شد مدل رقیب Geforce GTX 780 Ti در کمپانی رقیب Radeon R9 290X است که حدوداً به صورت میانگین 5% از این مدل ضعیف تر است. ولی قیمت به مراتب کمتر ( 550$ ) و 1GB حافظه بیشتر آن به همراه پشتیبانی از DirectX 11.2 این مدل را به رقیب سرسختی برای GTX 780 Ti مبدل کرده است.
همچنین برتری های این مدل نسبت به RADEON R9 290X مانند پشتیبانی از CUDA/PhysX ، پشتیبانی انحصاری از تکنیک TXAA و پیکربندی 4 گانه QUAD-SLI به همراه 20% مصرف انرژی کمتر ( به صورت عملی ) نیز از جمله نقاط قوت Geforce GTX 780 Ti محسوب می شوند.
نقاط قوت
- کولر فوق العاده مدرن، قدرتمند و کم صدا
- پتانسیل فوق العاده در اورکلاکینگ
- عملکرد بی نظیر در تست های کارایی
نقاظ ضعف
- عدم پشتیبانی از DirectX 11.2
- عدم اورکلاک چیپ های حافظه به صورت کارخانه ای
- قیمت بالا
با تمامی این تفاسیر کارت گرافیک "GIGABYTE GV-N78TOC-3GD " موفق به کسب امتیاز ممتاز 9 و نشان " Editor’s Choice " و ریز امتیازات زیر در کلاس محصولات H ) High End ) از لابراتوار شهر سخت افزار شد.
