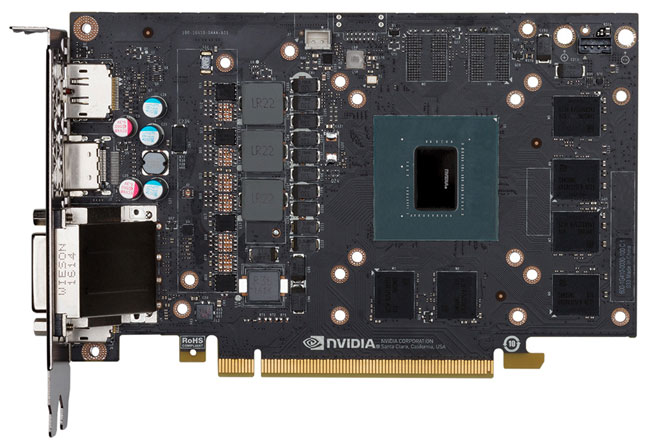

با گذشت تنها ساعاتی از معرفی رسمی کارت گرافیک GeForce GTX 1060 انویدیا، تصاویری از طراحی برد PCB مدل مرجع این کارت یا همان Founders Edition منتشر شد. برد PCB این کارت حدود دو سوم طول خود کارت است. تصاویر منتشر شده اطلاعاتی خوبی از مدار تغذیه مدل مرجع به ما ارائه می‌کند.
طراحی مرجع GeForce GTX 1060 تنها داری یک عدد کانکتور 6 پینی با توانایی استحصال 75 وات انرژی است، بنابرین حدود 45 وات باقی مانده از طریق شکاف توسعه PCI-E مادربرد تامین می‌شود. نکته قابل توجه در مورد طراحی مرجع GeForce GTX 1060، عدم تعبیه کانکتور تغذیه بر روی خود کارت است. از آنجایی که طول برد PCB کوتاه‌تر از طول کارت است، در صورت تعبیه کانکتور بر روی برد PCB، محل قرار گیری کانکتور می‌توانست باعث به هم ریختگی نمای درون کیس و حتی تداخل کابل تغذیه با لوگوی GeForce GTX شود. بنابراین انویدیا از طریق سیم کشی، کانکتور تغذیه را به گوشه انتهایی کولر منتقل کرده است.
مدار تغذیه طراحی مرجع GeForce GTX 1060 در مجموع دارای 1+3 فاز رگولاتور ولتاژ متشکل از 3 فاز برای پردازنده گرافیکی و 1 فاز برای تراشه‌های حافظه است. هر فاز رگولاjور ولتاژ از یک عدد چوک و یک عدد پکیج مجتمع (در برگیرنده ماسفت High و ماسفت Low) تشکیل شده است. چهار عدد ماسفت درایور نیز در پشت برد PCB تبعیه شده‌اند. خازن‌های بکار رفته همگی از نوع پلیمری جامد هستند. با در نظر گرفتن توان حرارتی تنها 120 وات، طراحی مرجع این کارت مناسب به نظر می‌رسد. مدل PWM Controller بکار رفته مشخص نیست.
این کارت دارای 6 عدد تراشه حافظه GDDR5 با سرعت 8 گیگابیت بر ثانیه و ظرفیت 8 گیگابیت است که در مجموع 6 عدد از آن‌ها، 6 گیگابایت حافظه ویدئویی کارت را تشکیل می‌دهند. تراشه‌های بکار رفته در مدل مرجع ساخت سامسونگ هستند، بنابراین می بایست پتانسیل اورکلاکینگ خوبی داشته باشند.
همانطور که در نوشتار معرفی رسمی نیز ذکر شد، GeForce GTX 1060 فاقد کانکتور SLI است، بنابراین نمی‌توان بیش یک کارت را به خدمت گرفت.
GeForce GTX 1060دارای 1280 هسته CUDA (واحد سایه زنی) در کنار 6 گیگابایت حافظه ویدئویی GDDR5 با رابط 192 بیتی و فرکانس موثر 8.0 گیگاهرتز است. فرکانس هسته در طراحی مرجع به 1710 مگاهرتز می‌رسد. درگاه‌های خروجی تصویر متشکل از سه عدد DisplayPort 1.4، یک عدد HDMI 2.0b و یک عدد DVI می‌باشد.
منبع: techpowerup
