شرکت اینتل با معرفی رسمی چیپست X99 در تاریخ هفتم شهریور ماه طوفانی در دنیای سخت افزار به پا کرد. این پلتفرم برای نخستین بار پای حافظههای DDR4 را به رایانههای شخصی باز نمود. اما قبل از ورود مادربردهای مبتنی بر چیپست X99 به بازار، لابراتوار شهر سخت افزار بر آن شد تا با همکاری شرکت آواژنگ نگاهی داشته باشد بر یکی از مادربردهای حرفهای X99 از سوی شرکت خوشنام گیگابایت با عنوان X99 UD7 WIFI. با ما در بررسی این محصول جذاب و قدرتمند همراه شوید.
معرفی:
تا لحظه نگارش این بررسی، شرکت گیگابایت هشت مادربرد بر پایه چیپست قدرتمند و حرفهای X99 و سوکت LGA 2011-3 معرفی نموده است که این هشت محصول شامل مادربردهای X99-Gaming G1 WIFI ، X99-Gaming 7 WIFI ، X99-Gaming 5 ، X99-SOC Force ، X99-UD7 WIFI ، X99-UD5 WIFI ، X99-UD4 ، X99-UD3 میشوند.
مادربرد X99-UD7 WIFI گیگابایت، تازه واردی است که امروز در لابراتوار تخصصی شهر سخت افزار قصد معرفی و بررسی اجمالی آنرا داریم تا ببینیم این پلتفرم حرفهای و کاملاً جدید چه حرفهایی برای گفتن دارد.

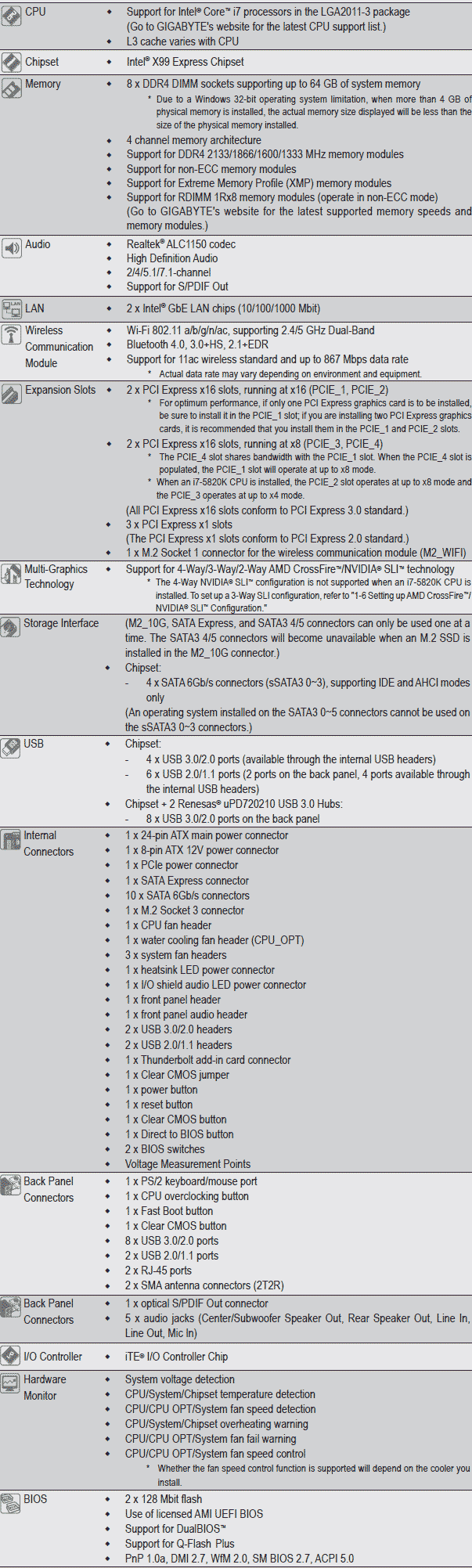

اما پیش از اینکه به بررسی این محصول بپردازیم، توجه شما را به مشخصات فنی X99 UD7 WIFI با استناد به وب سایت رسمی کمپانی گیگابایت جلب می کنیم:

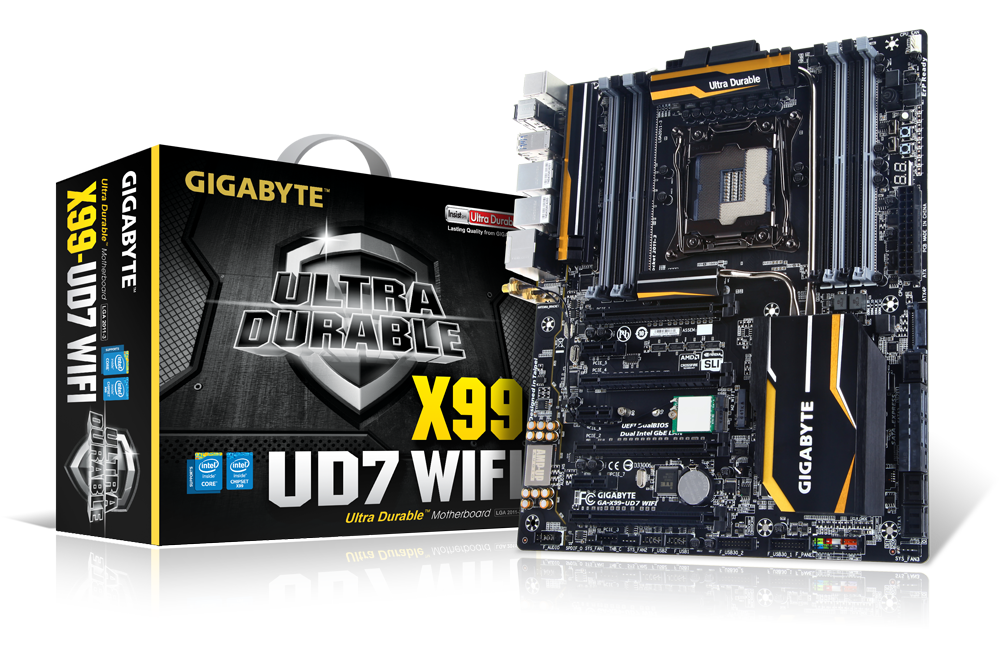

بسته بندی و محتویات درون جعبه:

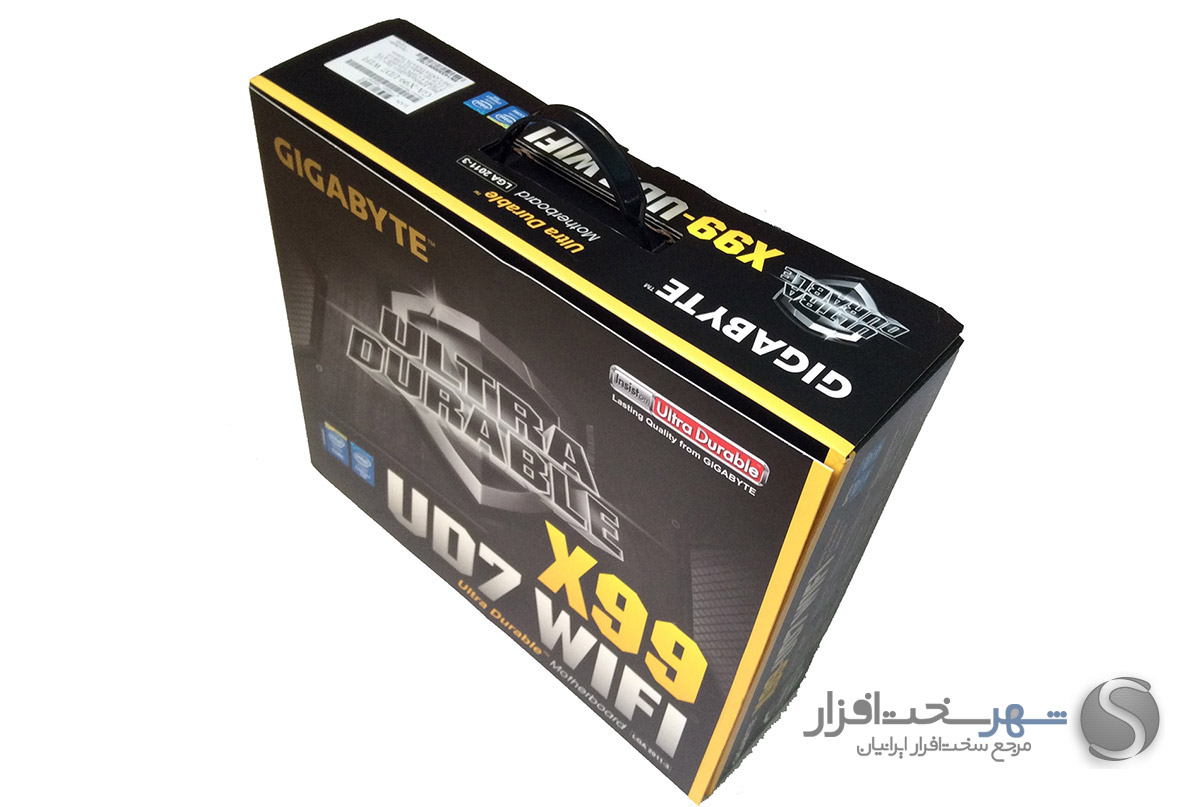

مادربرد X99-UD7 WIFI همچون سایر محصولات رده بالا و حرفهای گیگابایت در بسته بندی شکیل و زیبا قرار گرفته است. بسته بندی این محصول ما را به یاد مادربرد Z97X SOC Force انداخت که حدود یک ماه پیش در لابراتوار شهر سخت افزار آنرا مورد بررسی قرار دادیم.
پشت جعبه این محصول طراحی شلوغی دارد و بر روی آن اکثر قابلیتهای ویژه و حرفهای مادربرد به همراه تصاویری از بخشهای مهم آن نقش بسته است.

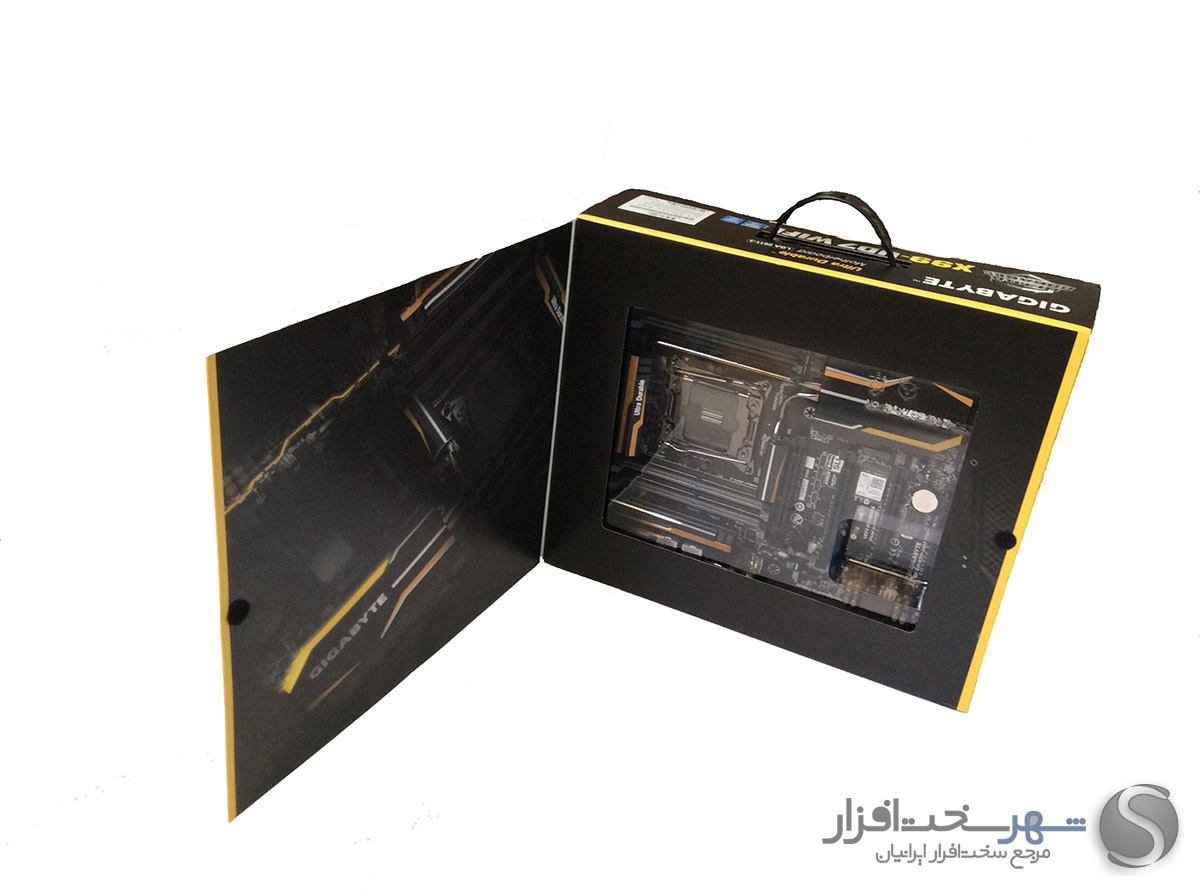

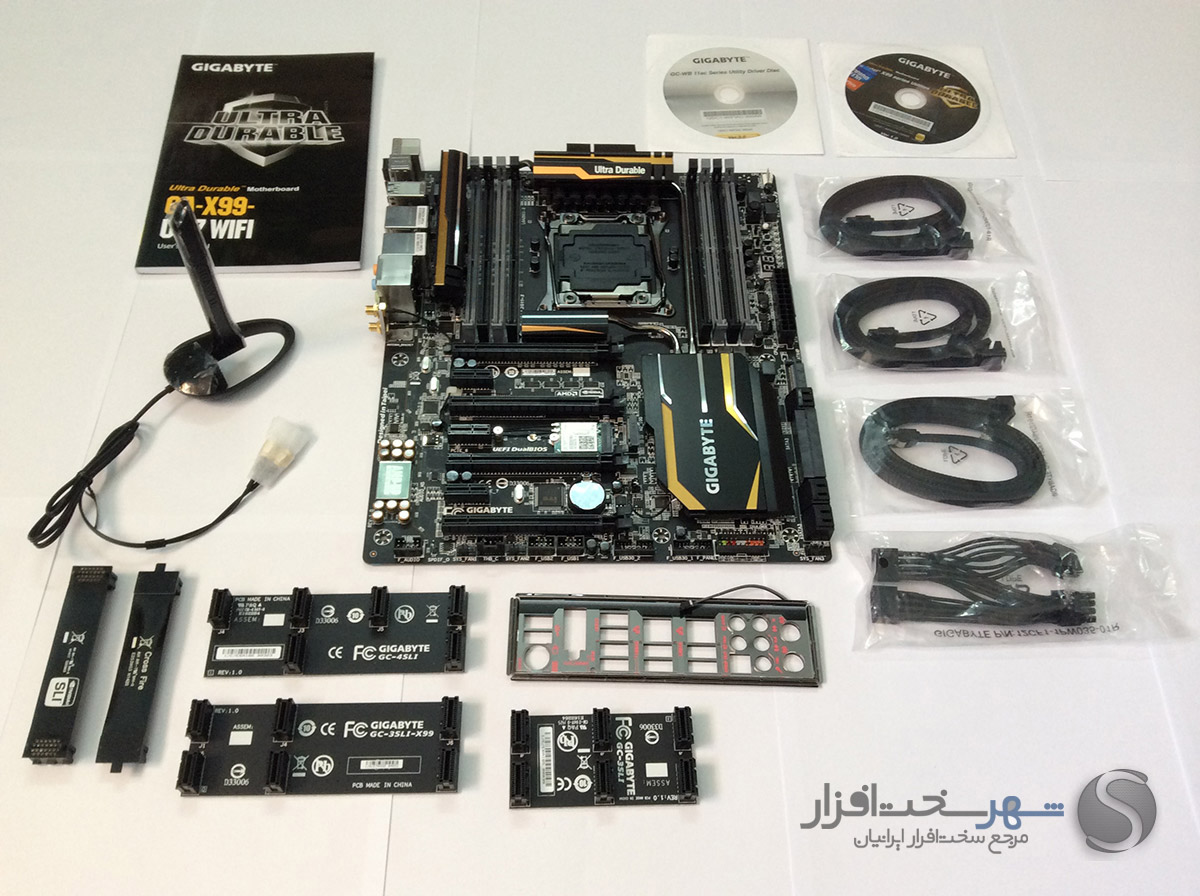

با باز کردن جعبه و بیرون آوردن مادربرد با محتویات کامل آن روبهرو میشویم. این محتویات شامل دفترچه راهنما، دو عدد DVD مربوط به درایورها و ابزارهای تخصصی محصول، شش عدد کابل SATA کناف پیچ (جهت عمر بیشتر)، آنتن وایرلس، پنل مادربرد (با قابلیت تولید نور زمینه)، آداپتور 8 پین PCI-E و مجموعه کاملی از پلهای SLI و Cross Fire شامل یک عدد پل دو طرفه SLI ، یک عدد پل دو طرفه Cross Fire ، دو عدد پل سه طرفه SLI متفاوت (که یکی از آنها پل سه طرفه معمولی و دیگری در حالتی است که کارت سوم را روی آخرین اسلات PCI-E نصب کرده باشید) و یک عدد پل چهار طرفه SLI .

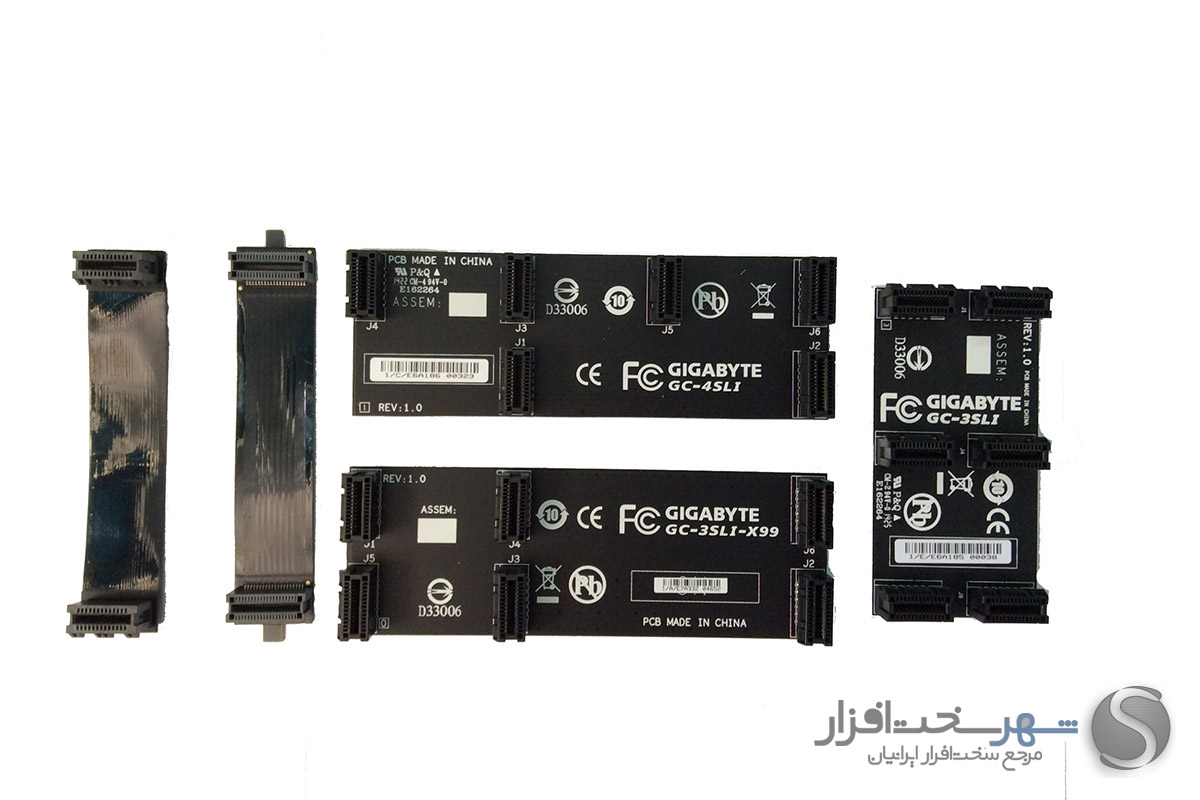

پشتیبانی از دو فناوری SLI و Cross Fire به همراه مجموعه کاملی از رابطهای مربوطه که همراه این محصول عرضه میگردند، X99 UD7 WIFI را به گزینه جذابی برای گیمرهای حرفهای تبدیل خواهد کرد.
در نگاه اول:

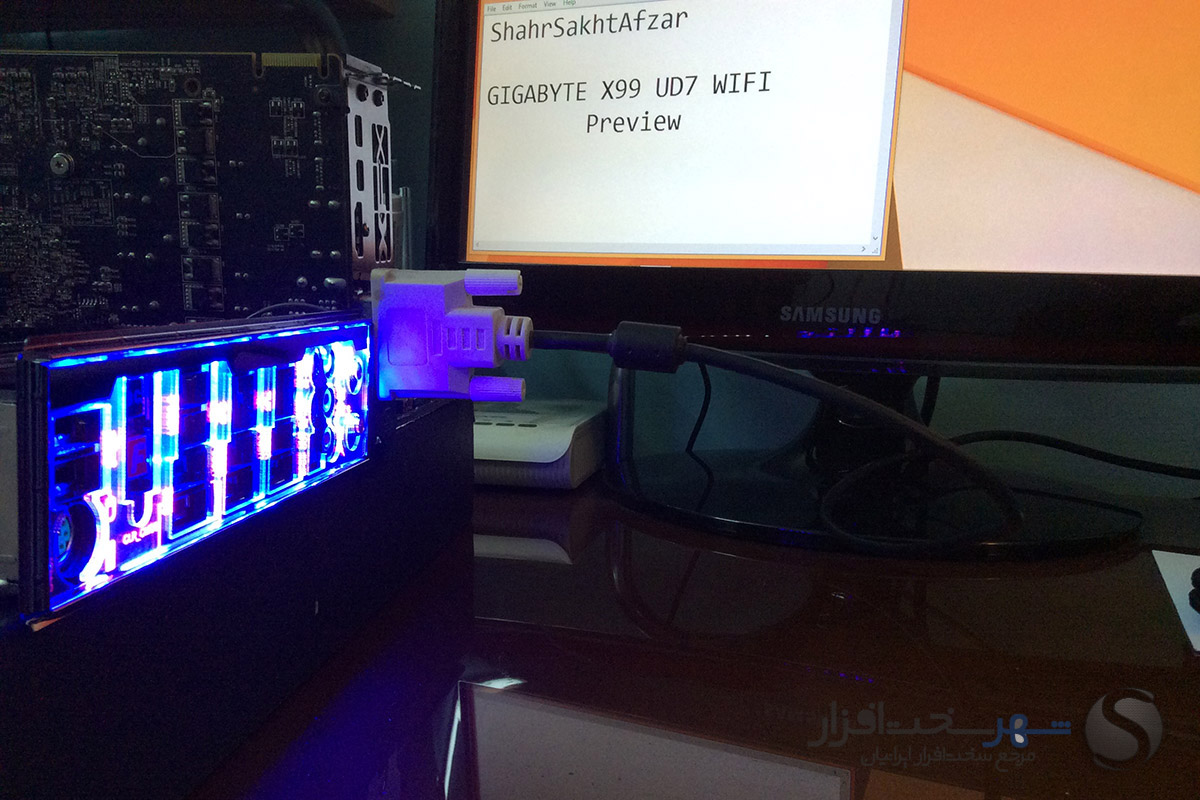

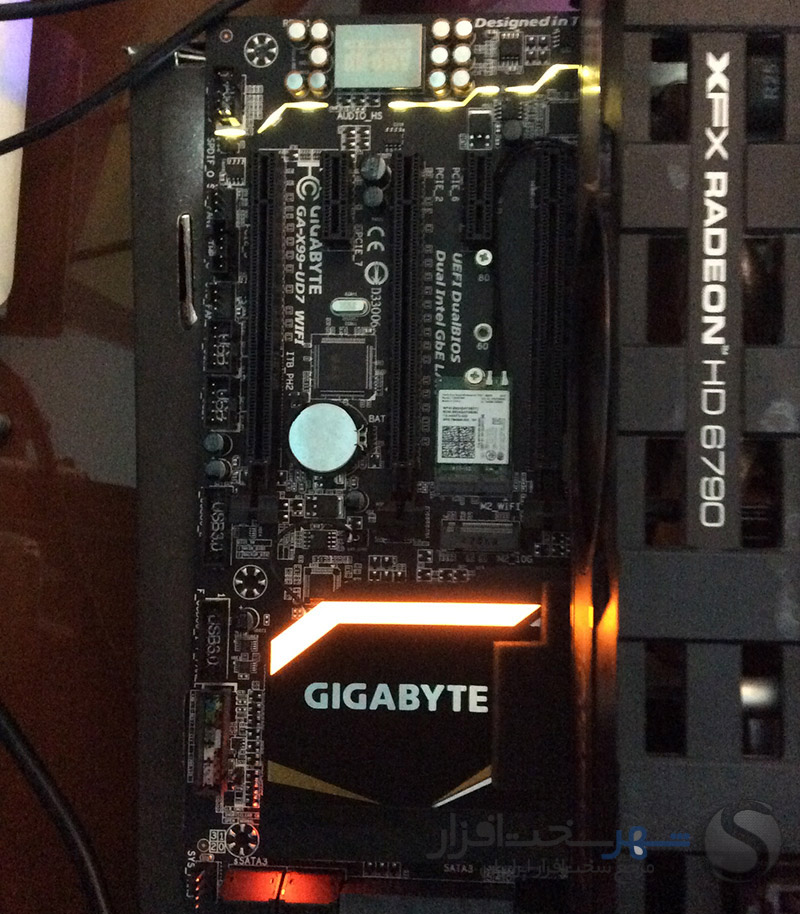

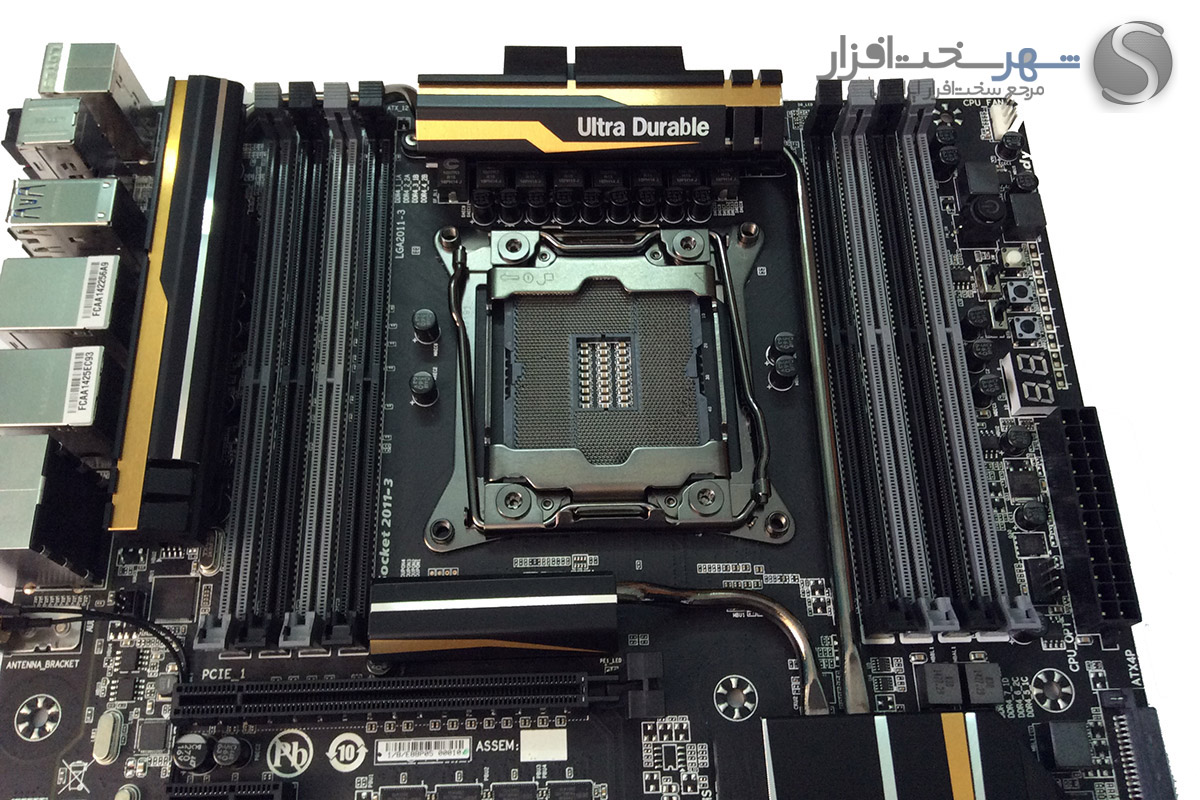

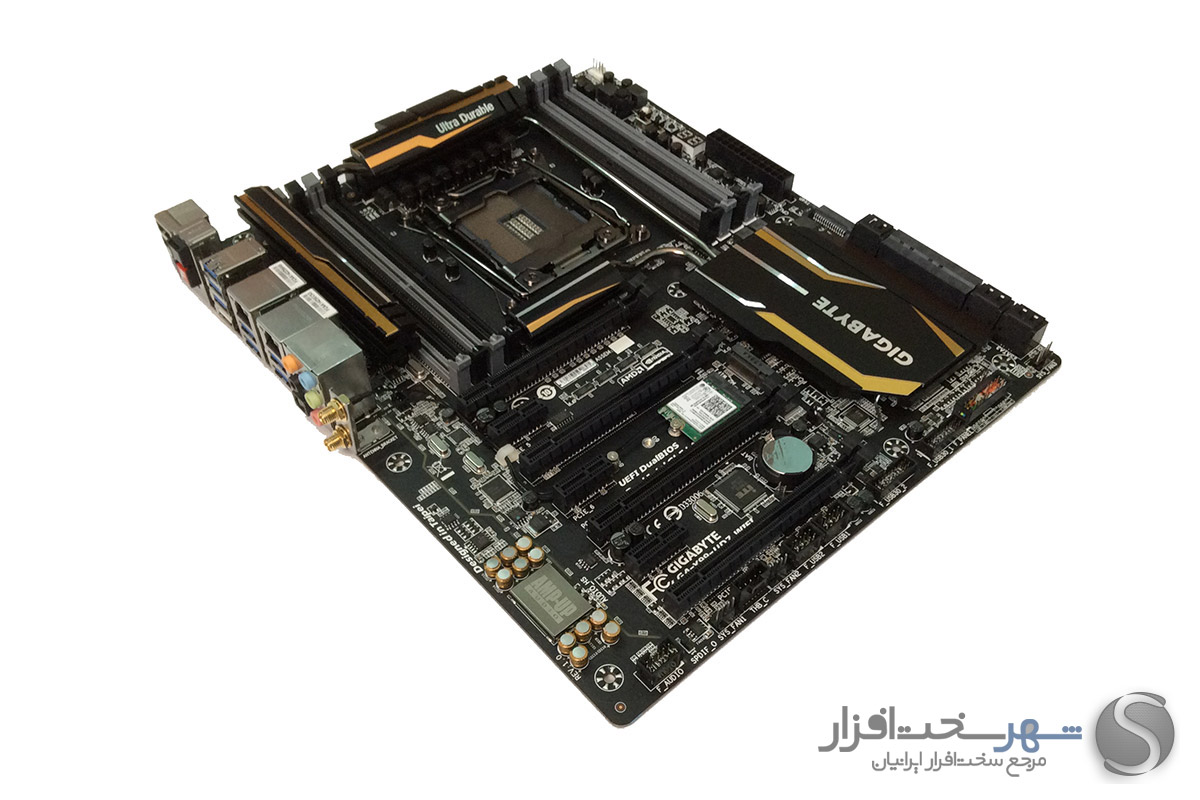

در نگاه نخست برد PCB مشکی رنگ X99 UD7 WIFI در کنار ترکیب بسیار زیبای طلایی و مشکی رنگ هیت سینکها ، حس قدرت را در ذهن تداعی میکند. ضمن اینکه پنل نورانی مادربرد در کنار نور افشانی قسمتی از هیت سینک جنوبی و مسیر گارد صوتی جذابیت آنرا دو چندان کرده است.

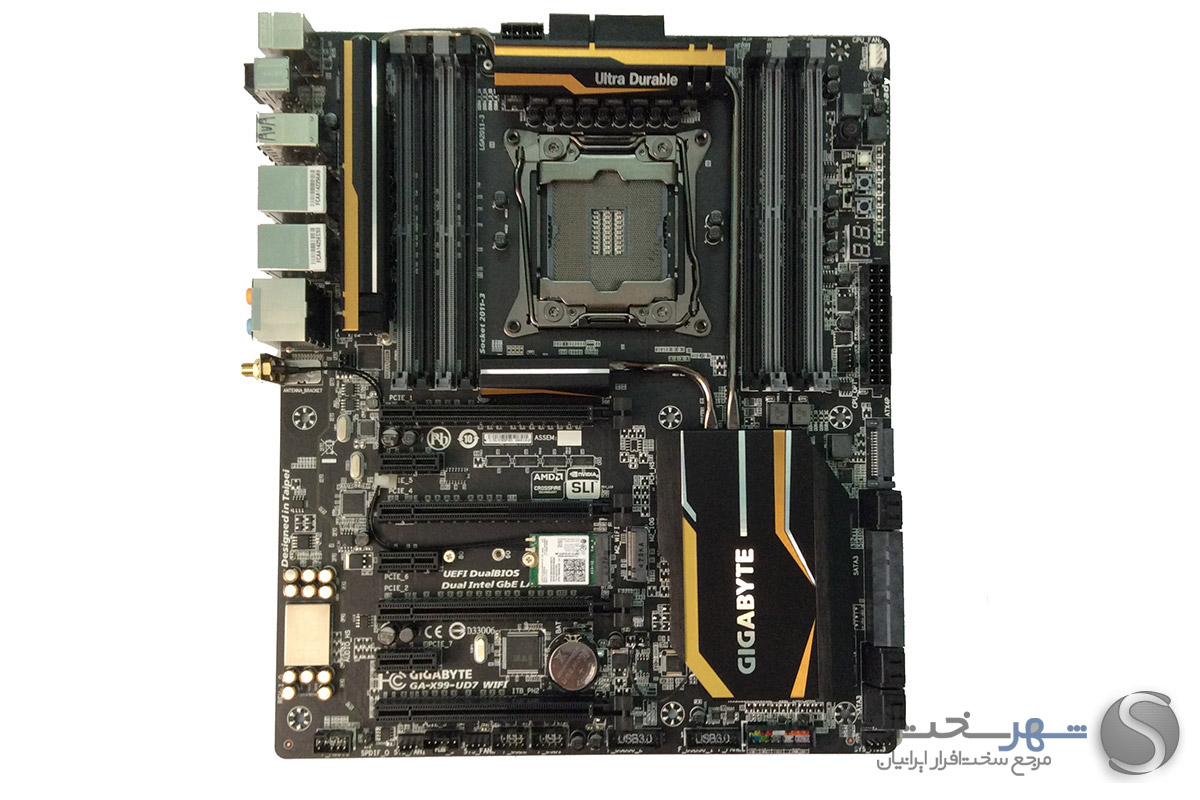

این مادربرد با ابعاد 305 در 259 میلیمتر در کلاس بردهای E-ATX طبقه بندی میشود و تمامی قطعات به کار رفته در آن از آخرین استاندارد اختصاصی و معروف Ultra Durable شرکت گیگابایت پشتیبانی میکنند.
مطابق معمول اکثر بردهای حرفهای X99 این مادربرد نیز از هشت اسلات رم DDR4 در دو طرف سوکت پردازنده بهره برده و توانایی پشتیبانی از حداکثر 64 گیگابایت حافظه را در حالت چهار کاناله دارد.
در بخش اسلاتهای توسعه نیز چهار اسلات PCI-Express بر روی این برد جلب توجه میکنند. همانطور که پیشتر عنوان شد، این مادربرد از هر دو فناوری SLI و Cross Fire برای چینش چند کارت گرافیک پشتیبانی میکند.
چیپست X99 :
همانطور که میدانید چیپستهای سری X ، حرفهای ترین چیپستهای کمپانی اینتل برای رایانههای شخصی هستند. چیپستهای قدرتمندی که امکانات و قابلیتهای آن قند در دل کاربران حرفهای و هر دوستدار و علاقهمند به سخت افزار آب میکند. بنابراین توقع زیادی نیست اگر جدیدترین و به روزترین تکنولوژیها را از مادربردهای گران قیمت مبتنی بر آن انتظار داشته باشیم.

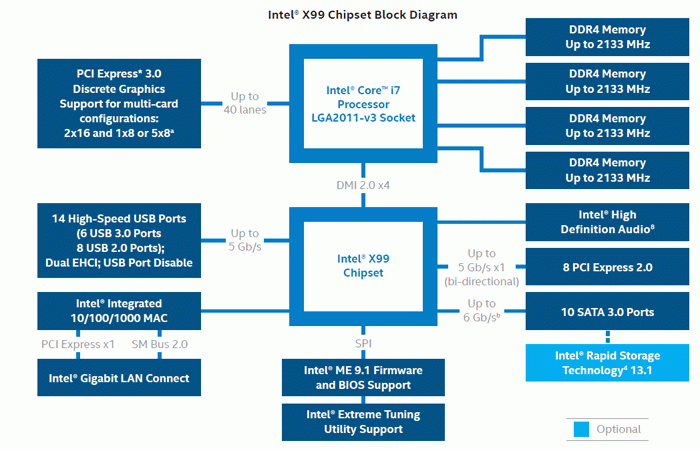

به طور کلی چیپستهای سری 9 اینتل با اسم رمز Wellsburg شناخته میشوند که چیپست X99 دارای اسم رمز Wellsburg X-PCH است. این چیپست به صورت ذاتی از 10 پورت SATA 3 ، شش پورت USB 3.0 و هشت پورت USB 2.0 پشتیبانی میکند که البته شرکتهای تولید کننده میتوانند با اضافه کردن کنترلرهای Marvell ، ASmedia و JMicron تعداد پورتهای SATA یا USB 3.0 را افزایش دهند.
چیپست X99 اینتل نخستین پلتفرم در بخش رایانههای شخصی محسوب میشود که از حافظههای DDR4 پشتیبانی میکند. همانطور که میدانید حافظههای DDR4 در حال حاضر کمیاب و گران قیمت هستند. با این حال راندمان آنها به واسطه پشتیبانی از فرکانسهای بالاتر در کنار مصرف انرژی پائینتر (تنها 1.2 ولت!) تا حد قابل توجهی بالاتر از حافظههای DDR3 است. چیپست X99 قابلیت پشتیبانی از حافظههای DDR4 با فرکانسهای 1333 ، 1600 ، 1866 و 2133 مگاهرتز را بدون اورکلاکینگ دارد. ضمن اینکه پشتیبانی از حافظههای DDR4 در حالت چهار کاناله از دیگر ویژگیهای ذاتی این چیپست قدرتمند به شمار میرود.

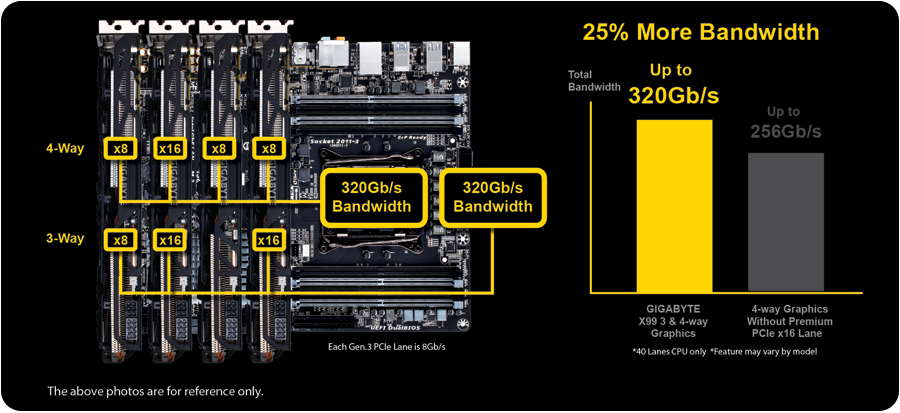

از دیگر تغییرات مهم چیپست X99 و پردازندههای Haswell-E HEDT پشتیبانی از تعداد مسیرهای PCI-E بیشتر نسبت به چیپهای Z97 و H97 است به طوریکه اگر دو کارت گرافیک در دو اسلات PCI Express اول و دوم نصب شوند، هر دو میتوانند با سرعت x16 به صورت همزمان فعالیت کنند (این در حالی است که در پلتفرمهای Z97 در صورت اضافه کردن کارت گرافیک دوم به دلیل به اشتراک گذاری مسیر، سرعت به x8 کاهش مییافت) این پیکربندی را میتوان به صورتهای مختلفی برای چینشهای سه یا چهار کارت گرافیک گسترش داد. برای مثال دو لینک x16 و یک لینک x8 برای چینش سه کارت گرافیک و یا یک لینک x16 و سه لینک x8 برای چینش چهار کارت گرافیک.
سوکت جدید قرار گرفته بر روی مادربردهای X99 با نام LGA 2011 V3 شناخته میشود که البته باید گفت بر خلاف تعداد پین مشابه، ابعاد، طرح پینها و حتی نام تقریباً مشابهی که با سوکت LGA 2011 دارد اما نه پردازندههای سوکت جدید بر روی مادربردهای LGA 2011 قابل استفاده هستند و نه بر عکس. در واقع تنها چیزی که میتوانید برای ارتقا سیستم خود به X99 نگهدارید، کولر پردازنده است!
درگاههای ذخیره سازی و ارتباطی:

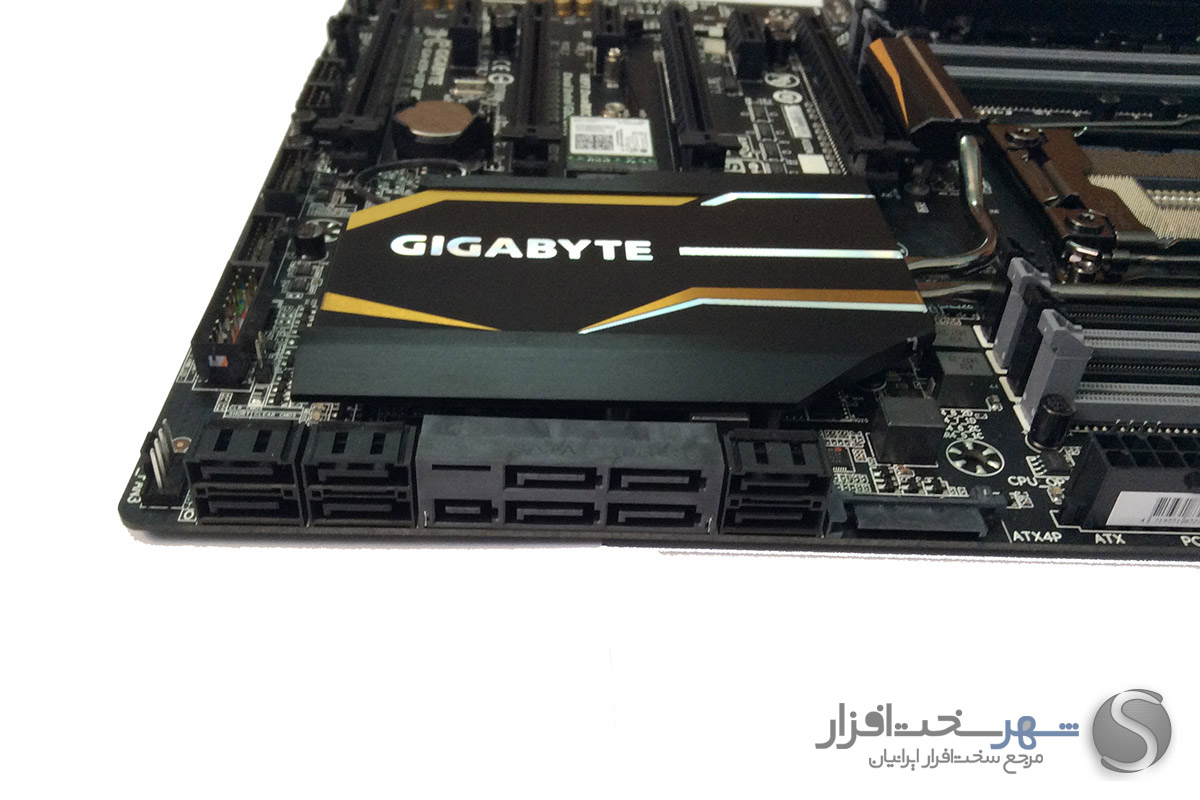

مطابق با انتظار پورتهای ارتباطی و ذخیره سازی تعبیه شده بر روی این مادربرد پاسخگوی تمام نیازهای کاربران حرفهای خواهد بود. این مادربرد دارای 10 پورت SATA 3.0 (که همگی از چیپست X99 منشعب شدهاند و از پیکربندیهای RAID 0 ، RAID 1، RAID 5 و RAID 10 پشتیبانی میکنند) و یک پورت SATA Express است. پورتهای USB تعبیه شده بر روی این مادربرد جمعاً به 18 عدد میرسند که شامل 12 پورت USB 3.0 و 6 پورت USB 2.0 میشوند. همچنین یک درگاه M.2 با پهنای باند 10 Gb/s برای این محصول در نظر گرفته شده که M.2 SSD تایپهای 2242 ، 2260 و 2280 بر روی آن قابل نصب هستند. البته توجه داشته باشید که در صورت استفاده از درگاه M.2 ، پورتهای SATA Express و پورتهای 4 و 5 ساتا قابل استفاده نخواهند بود.
این مادربرد همچنین قابلیت پشتیبانی از پورتهای Thunderbolt را دارد که البته کارت و کابل مخصوص آن همراه مادربرد نیست اما با تعبیه پینهای مربوطه، هر زمان که خواستید میتوانید نسبت به تهیه آن اقدام نمایید. گفتنی است کنترلر Thunderbolt توانایی پشتیبانی از حداکثر پهنای باند 20 Gb/s را دارا است که این میزان دو برابر پهنای باند نسل قبل به حساب میآید. برای اینکه بزرگی این رقم را بهتر درک کنید توجه شما را به مثال شرکت اینتل در این رابطه جلب میکنیم. به گفته کمپانی اینتل ، با چنین پهنای باندی می توان یک ویدئو با کیفیت 4K را جا به جا کرد و در همان زمان نیز آن را برای پخش به یک نمایشگر دیگر فرستاد !

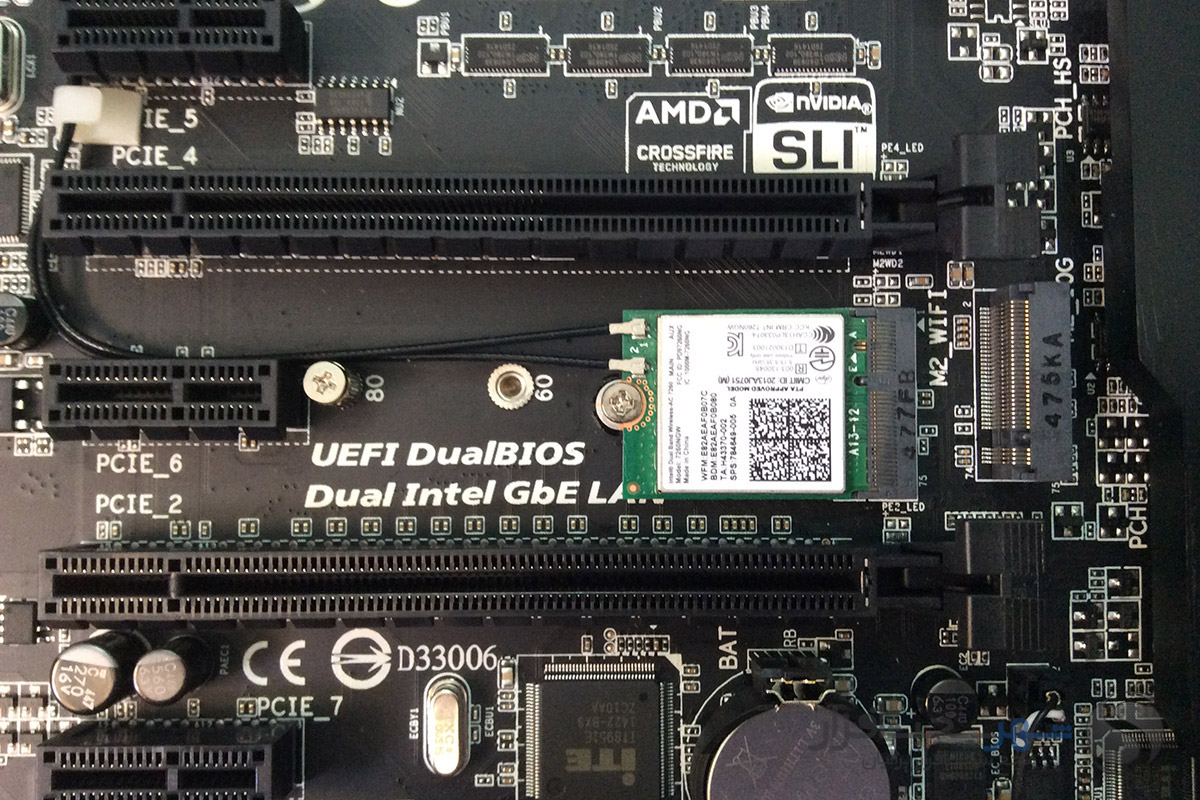

در بخش امکانات ارتباطی نیز همانطور که از نام مادربرد بر میآید، این محصول مجهز به وایرلس آنبرد (با استاندارد 802.11ac) و بلوتوث نسخه 4.0 است.

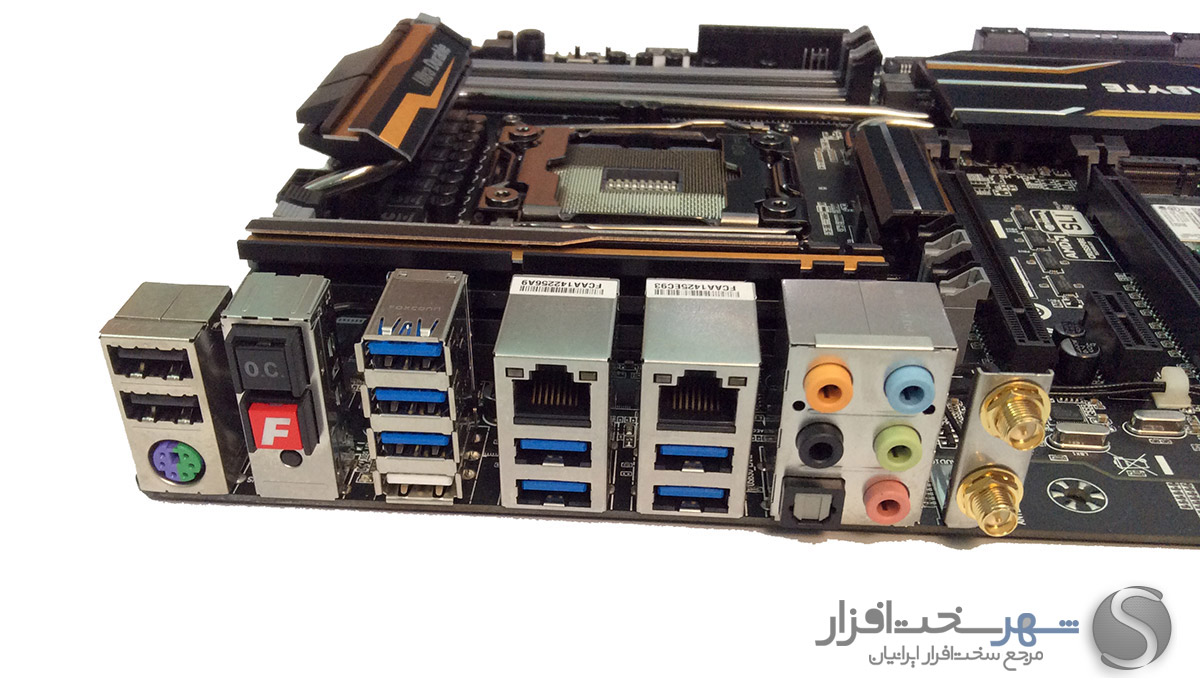

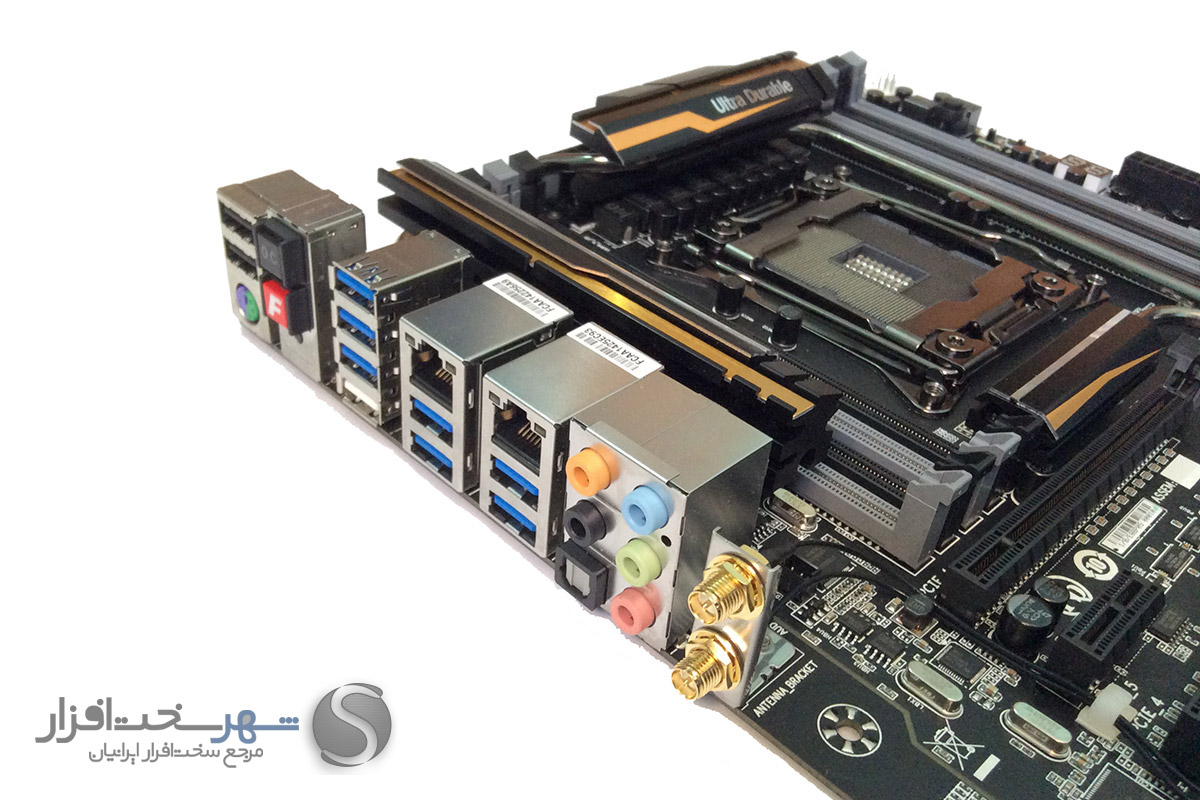

در پنل پشتی این محصول 7 پورت USB 3.0 ، دو پورت USB 2.0 و یک پورت QFlash Plus USB (که از آن برای به روز رسانی بایوس مادربرد بدون نیاز به سیستم عامل استفاده میشود) مشاهده میشوند. علاوه بر پورتهای USB ، دو پورت شبکه اینتل، یک کانکتور PS2 ، خروجیهای صدای آنالوگ و دیجیتال (SPDIF) ، دو درگاه برای اتصال آنتن WIFI و نهایتاً دکمههای Fastboot و OC در دسترس هستند.
برای اورکلاک سریع پردازنده کلیدی با نام OC در پنل مادربرد تعبیه شده که با فشردن آن پردازنده اورکلاک میشود و با فشردن مجدد آن به حالت اولیه باز میگردد. همچنین کلید دیگری با نام F (مخفف FastBoot) در زیر کلید OC مشاهده میشود که با فشردن آن قبل از روشن کردن سیستم، با گذر سریع از صفحه بایوس، زمان Boot و ورود به محیط سیستم عامل کاهش پیدا میکند. در زیر این دو کلید نیز دکمه کوچکی قرار گرفته که وظیفه پاک کردن CMOS و برگرداندن تنظیمات BIOS در زمانهایی که بوت نا موفق است بر عهده دارد.
نگاهی نزدیکتر:

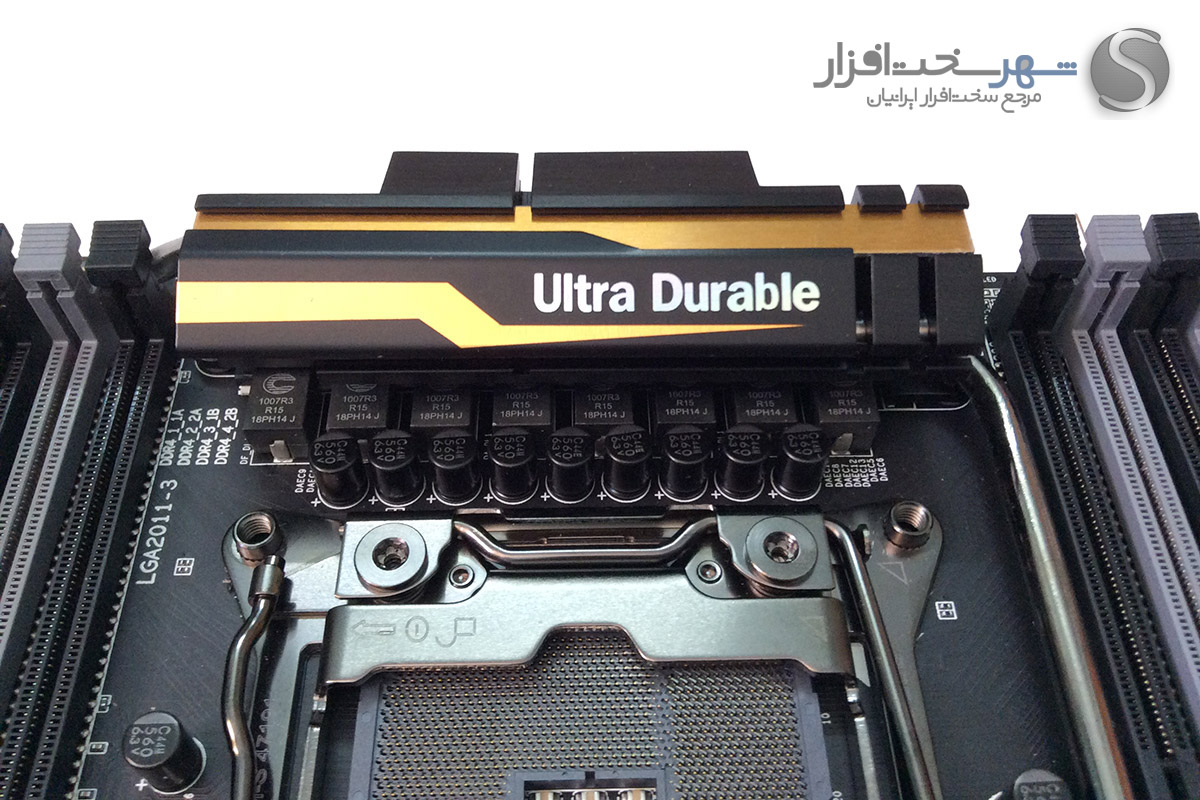

این مادربرد از مدار تنظیم ولتاژ تماماً دیجیتالی بهره میبرد که کنترلر PWM آن IR3580 ساخت شرکت معروف International Rectifier است. از دیگر قطعات به کار رفته در این مدار میتوان به ماسفتهای PowIRstage و خازنهای جامد با عمر بسیار بالا Black اشاره کرد. گفتنی است مدار تنظیم ولنتاژ این مادربرد شباهتهای بسیار زیادی به مدار تنظیم ولتاژ X99-SOC Force دارد و تنها تفاوت آنها در استفاده از خازنهای POSCAP در X99-SOC Force است.

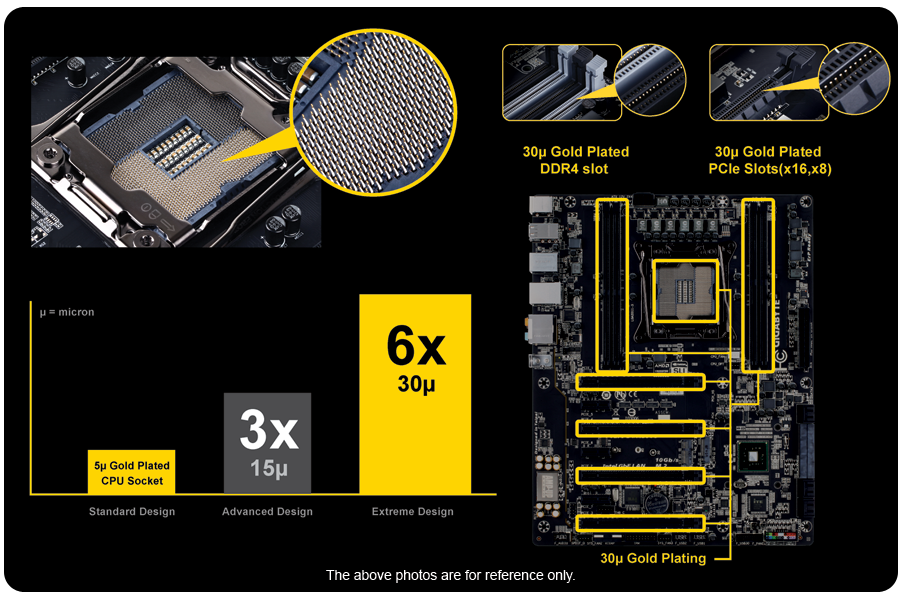

جهت افزایش میزان رسانایی، افزایش انتقال حرارات، بهبود راندمان و افزایش طول عمر، شرکت گیگابایت از روکش 30 میکرومتری طلا برای خارهای سوکت پردازنده، هر چهار اسلات PCI-E و هر هشت اسلات DIMM حافظه بهره گرفته است که این میزان 6 برابر طراحی استاندارد و سه برابر طراحی حرفهای است.
در بخش خنکسازی شاهد چهار هیتسینک آلومینیومی هستیم که به وسیلهی لولههای حرارتی (heatpipe ها) به یکدیگر متصل شدهاند. بزرگترین بخش این مجموعه وظیفه خنک سازی چیپست X99 را بر عهده دارد که قسمتی از نوار زرد رنگ آن از خود نور افشانی کرده و خصوصاً در شب جلوه بسیار زیبایی به آن میبخشد. دو بخش دیگر همانند بردهای Z97 گیگابایت وظیفه خنکسازی ماسفتهای مدار رگولاتور ولتاژ پرازنده را بر عهده داشته و هیتسینک چهارم که در بخش جنوبی سوکت LGA 2011-3 جانمایی شده است وظیفه خنک سازی دو choke اضافه را بر عهده دارد.
همچنین در این مدل قابلیت بسیار کاربردی GIGABYTE UEFI DualBIOS پیاده سازی شده است تا در صورت معیوب شدن یکی از چیپ های Bios ، چیپ پشتیبان به صورت خودکار وارد مدار شده و مادربرد به کار خود ادامه دهد.

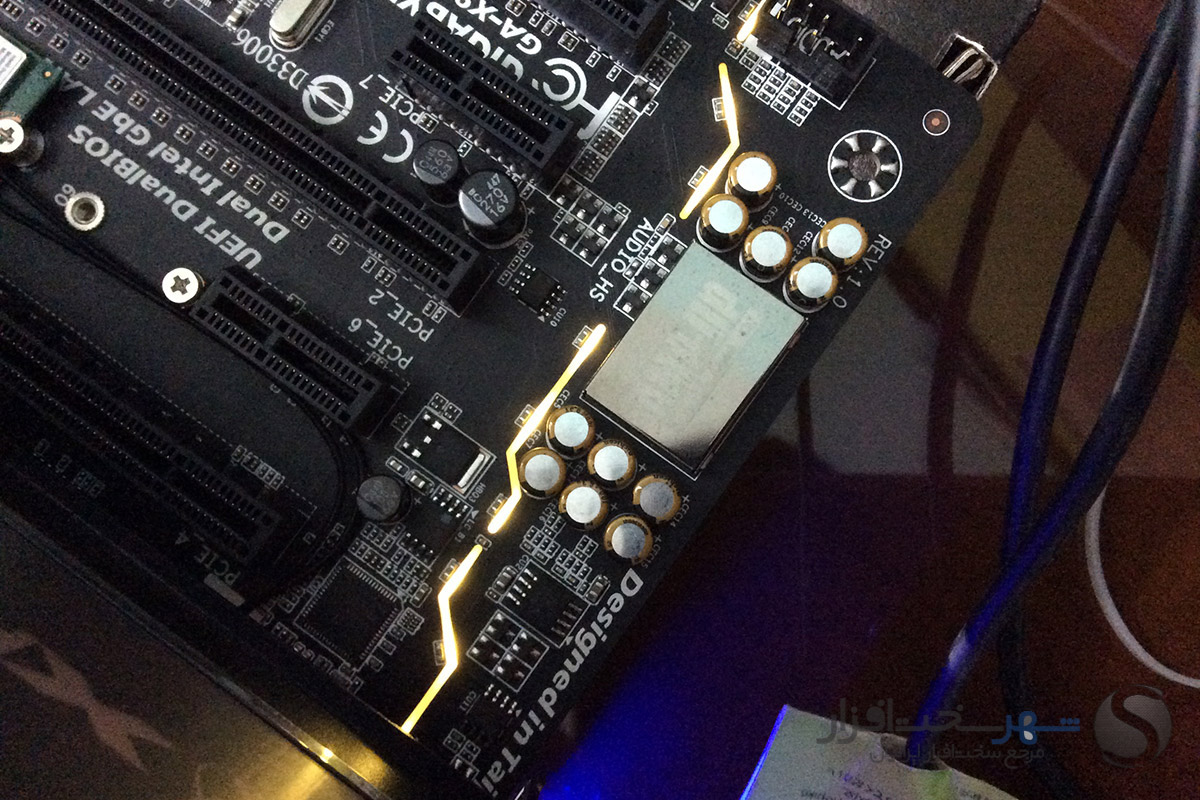

سیستم صوتی

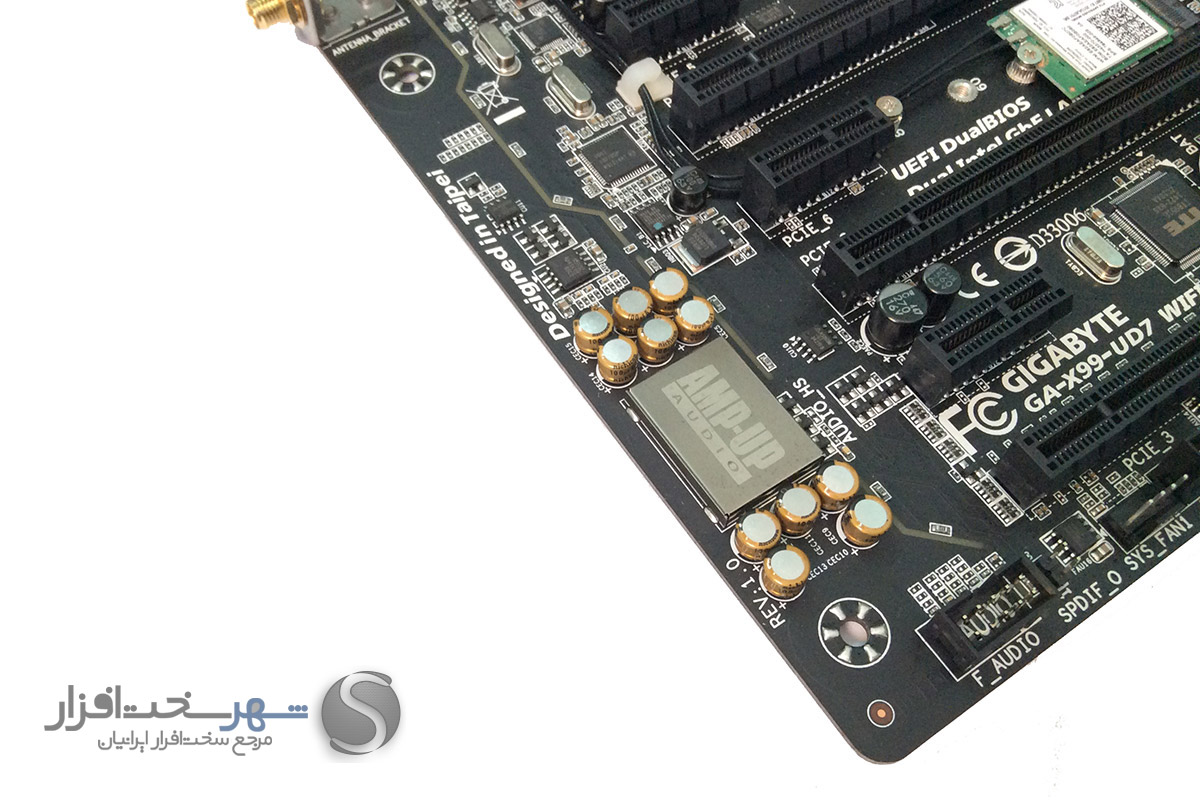

خروجی صدای چند کاناله این مادربرد از کدک صوتی با کیفیت ALC 1150 ساخت شرکت Realtek منشعب شده و توسط یک آمپلی فایر هدفون تقویت میگردد که نهایتاً خلوص سیگنال به نویز بیش از 115dB را به دنبال دارد. این چیپ صوتی همچنین قابلیت پخش همزمان از 10 کانال DAC ، شامل صدای 7.1 کاناله خروجیهای پشت مادربرد و خروجیهای صدای استریو پنل جلو را دارد.

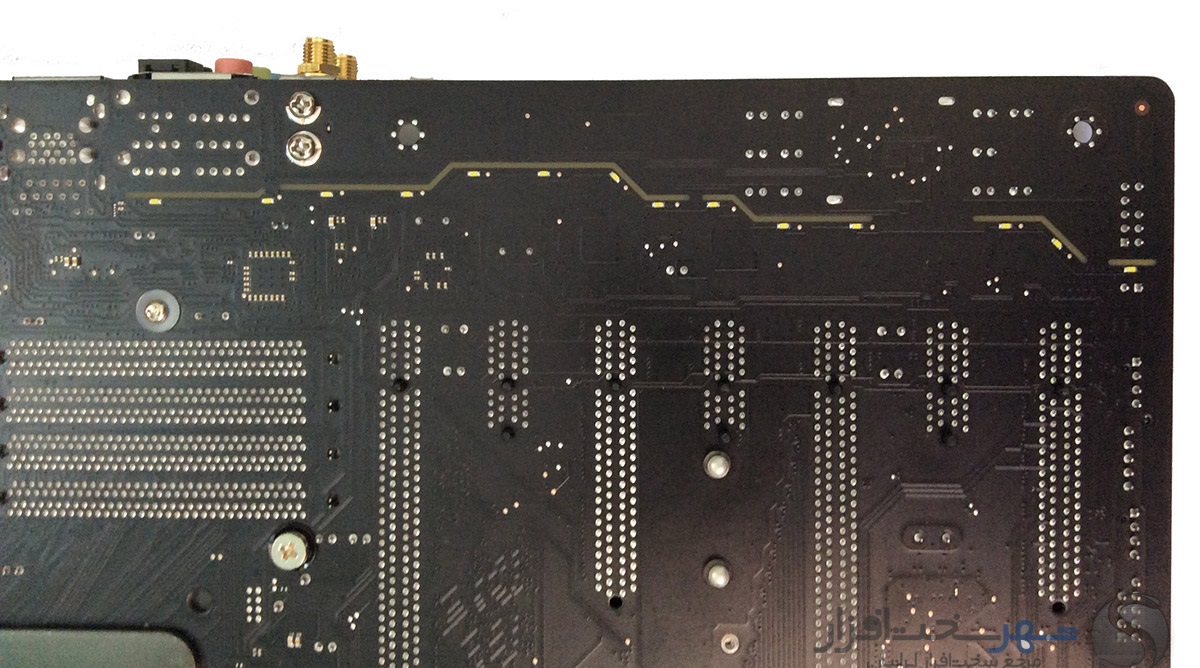

گفتنی است تمام اجرای سیستم صوتی توسط لایهای با نام Audio Noise Guard جدا شده است تا عملکرد سایر قطعات کمترین تاثیر را بر روی کیفیت صدای خروجی داشته باشد.حتی خروجی های راست و چپ صدا نیز دارای GND مجزا در دو لایه مختلف PCB می باشند.
قابلیتهای اورکلاکینگ:

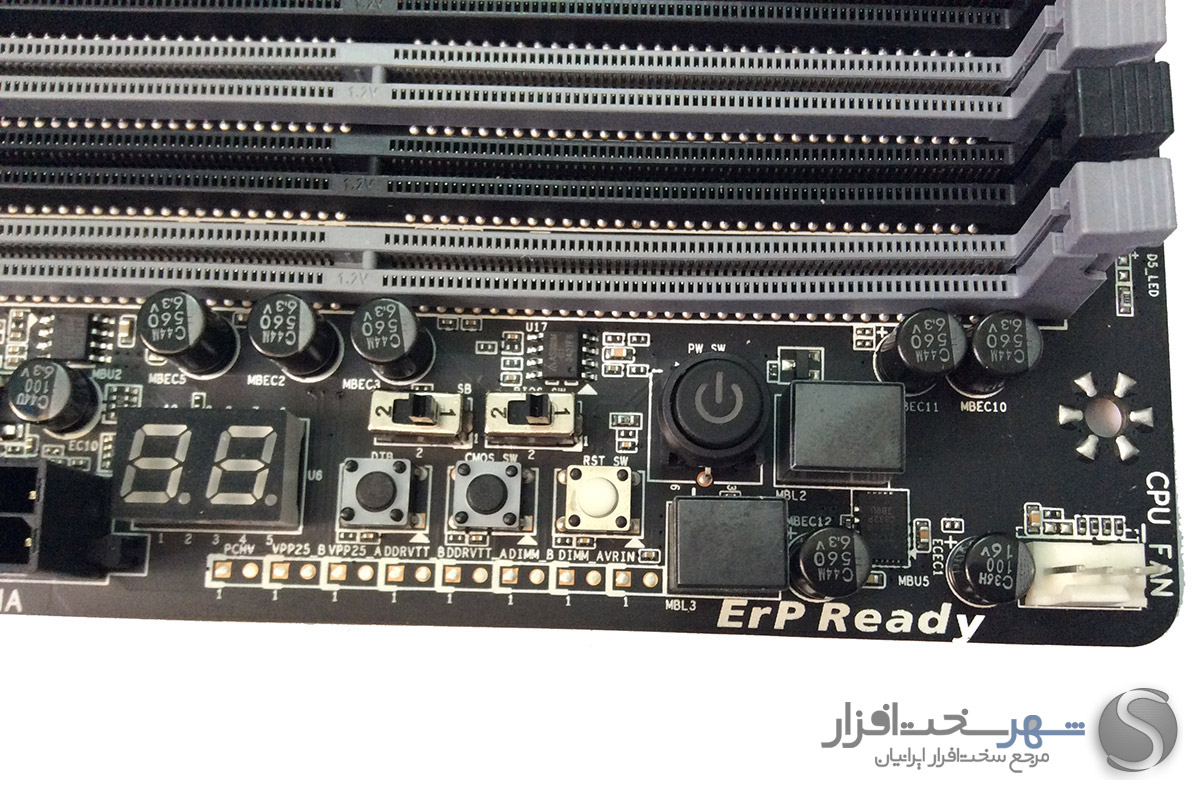

از آنجا که مادربردهای X99 جزء مادربردهای رده بالا و حرفهای بازار به حساب میآیند، انتظار داریم قابلیتهای ویژهای برای اورکلاکینگ بر روی آنها تعبیه شده باشد. مادربرد X99 UD7 WIFI گیگابایت حتی در این زمینه نیز شما را نا امید نخواهد کرد. از جمله امکانات اورکلاکینگ این مادربرد میتوان به نمایشگر LED دیباگ و سوئیچهای قرار گرفته بر روی برد اشاره کرد. این سوئیچها شامل دکمه پیمایش میان حالت بایوس یگانه و بایوس دوگانه ، کلید روشن-خاموش آنبرد ، کلید ریست ، کلید Clear CMOS و کلید Direct to BIOS جهت وارد شدن سریع به بایوس بدون نیاز به ریبوت کردن میشوند. همچنین یک کانکتور OC-PEG بر روی این برد در نظر گرفته شده است که وظیفه آن افزایش پایداری و راندمان کارتهای گرافیک در شرایط عملیاتی سنگین با تامین توان اضافی است.
کانکتور OC-PEG را میتوانید در تصویر زیر ملاحظه کنید:
نرم افزارهای اختصاصی:
به همراه این مادربرد جمعاً 12 نرم افزار اختصاصی عرضه میشود که همگی در مجموعهای با نام App Center مجتمع شده و شامل نرم افزارهای @BIOS ، Ambient LED ، EasyTune ، EZ Setup ، Fast Boot ، Cloud Station ، ON/OFF Charge ، Smart TimeLock ، Smart Recovery 2 ، System Information Viewer ، USB ، Blocker و V-Tuner میشوند.

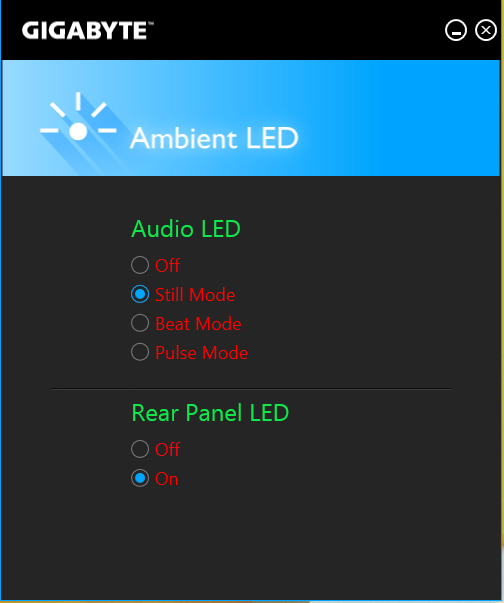

یکی از نرم افزارهای جالب این مجموعه Ambient LED است که تصویری از محیط آنرا در زیر ملاحظه میکنید:
توسط این نرم افزار میتوان نحوه روشن بودن LED های پنل پشتی مادربرد، LED های نوار گارد صوتی و روشنایی هیت سینک قرار گرفته روی چیپ X99 را مدیریت کرد. دو گزینه Off و Still Mode حالتهای خاموش و روشن را نشان میدهند اما اگر گزینه Beat Mode را انتخاب کنید، تمام LED های یاد شده به آرامی روشن و خاموش میشوند و در صورتی که گزینه Pulse Mode را انتخاب کنید، LED ها بر اساس آهنگی که در حال پخش است به صورت ریتمیک و هماهنگ روشن و خاموش میشوند !

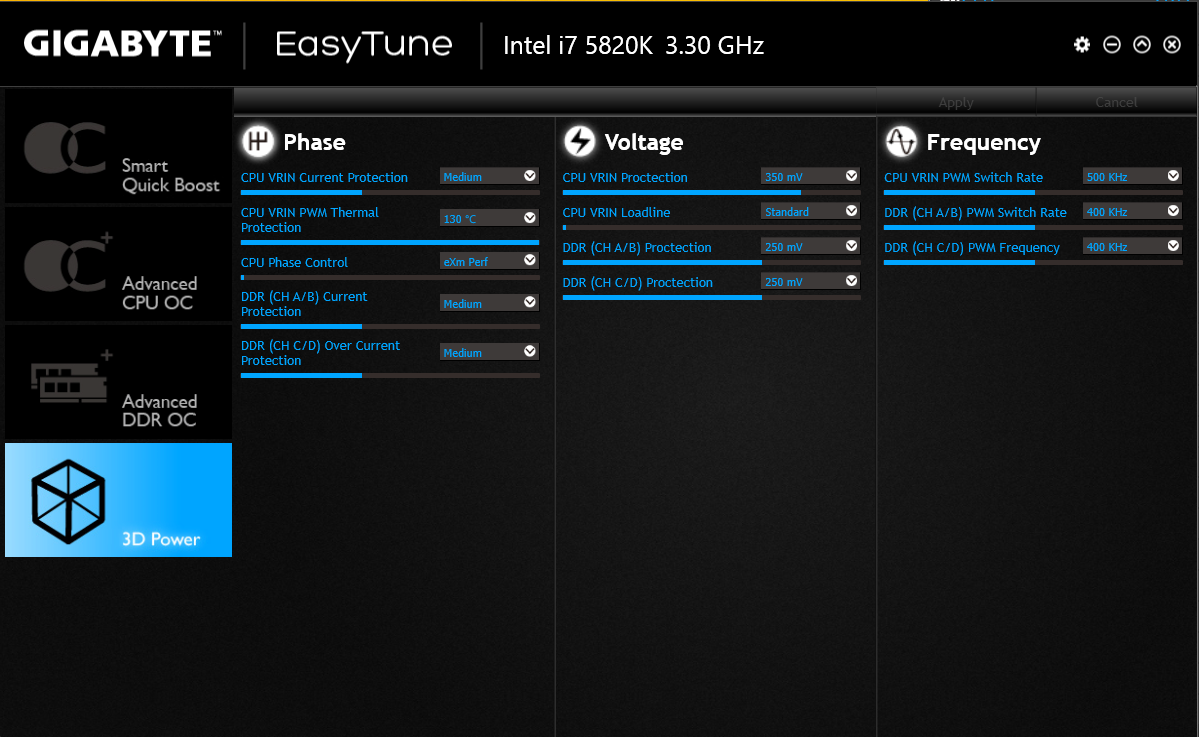

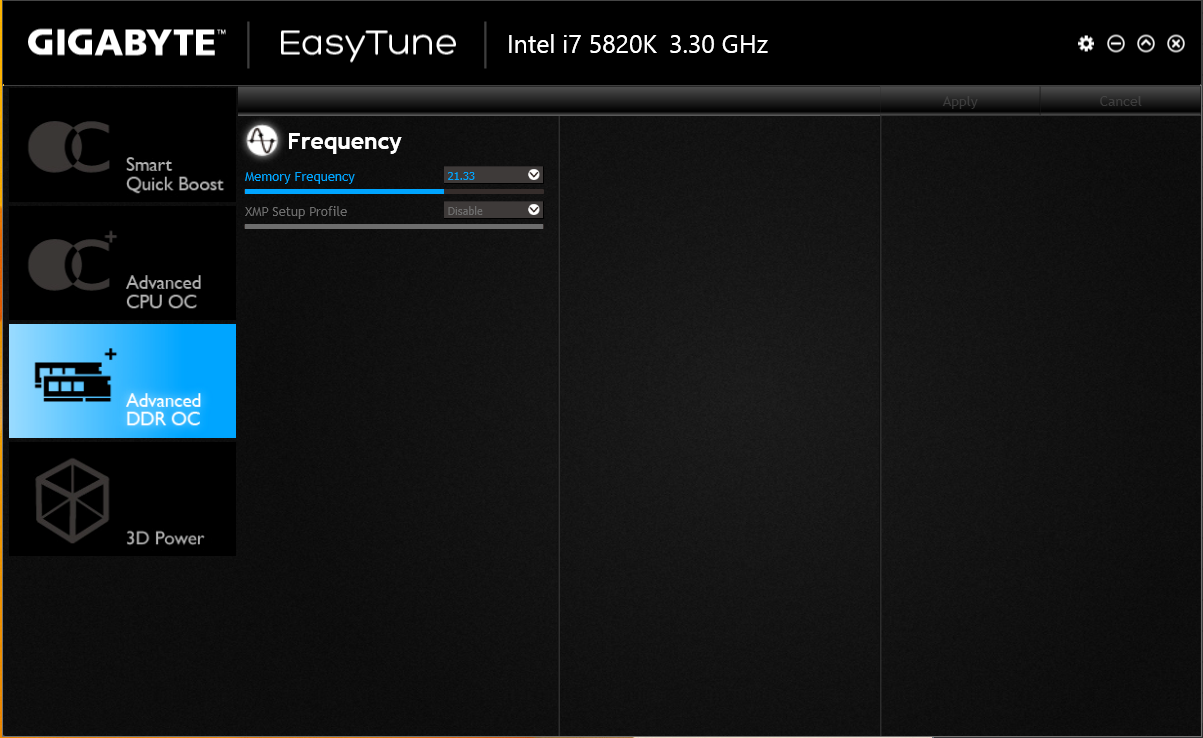

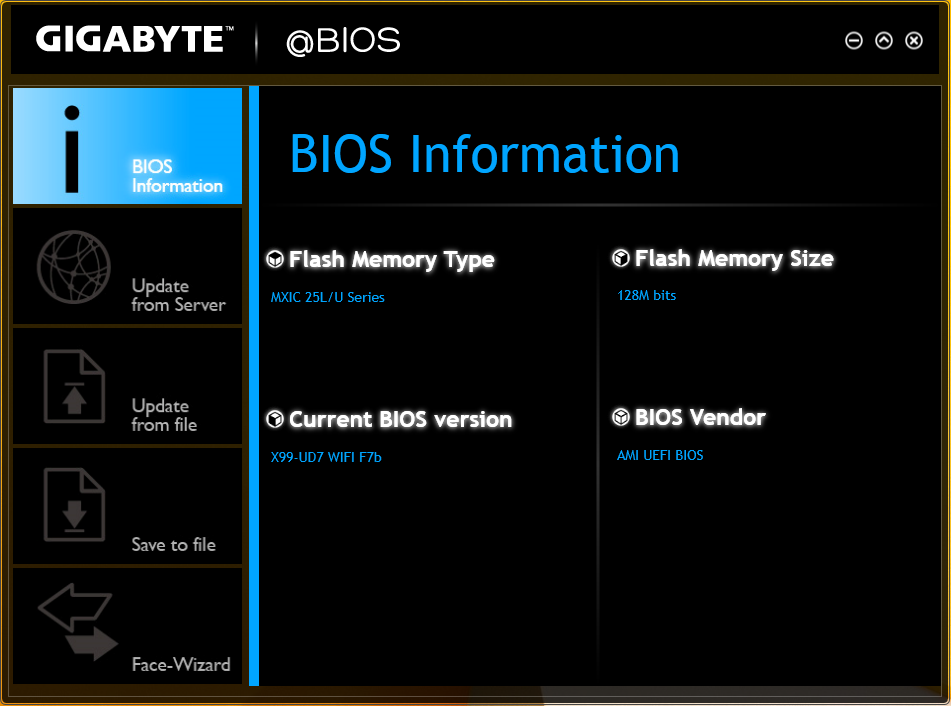

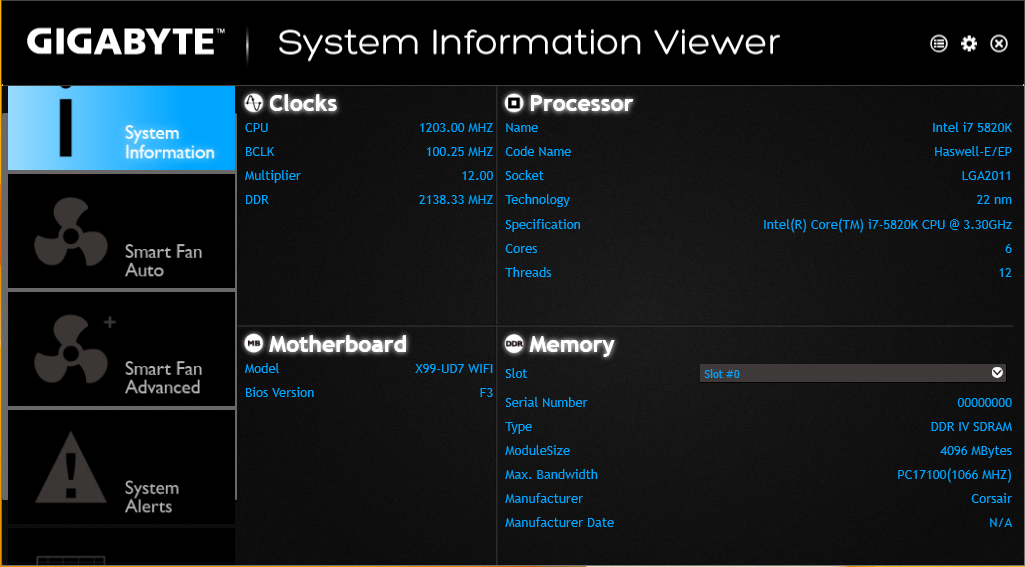

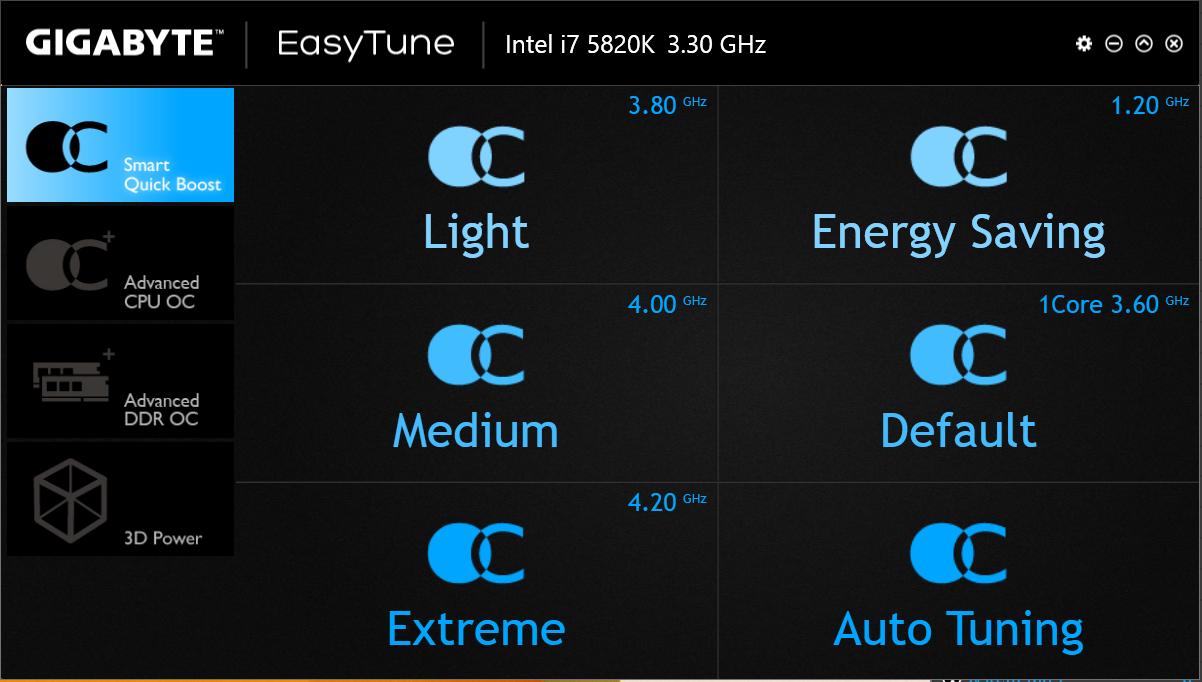

تصاویری از محیط برنامههای BIOS@ ، System Information Viewer و Easy Tune را در زیر ملاحظه میکنید:
تستهای کارایی:
از آنجا که هدف از این بررسی کوتاه آشنایی هر چه بیشتر خوانندگان عزیز شهر سخت افزار با مادربردهای X99 و قابلیتها و ویژگیهای آنها بود و هنوز این مادربرد به صورت کامل مورد بررسی قرار نگرفته است تعداد محدودی تست کارایی بر روی آن انجام دادیم که در ادامه نتایج آنها را بیان میکنیم. اما قبل از آن اجازه دهید شما را با سیستم تست آشنا کنیم.

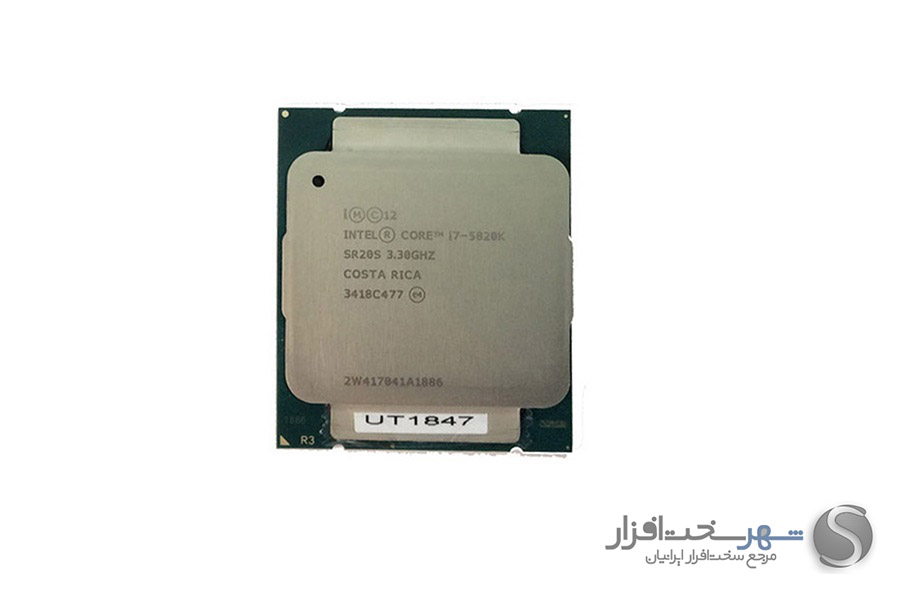

سیستم تست شامل پردازنده Core i7 5820K ، 16 گیگابایت حافظه RAM پرسرعت DDR4 ساخت Corsair و کارت گرافیک Radeon HD 6790 بود. پردازنده مذکور شش هستهای و دارای فرکانس پایه 3.3 گیگاهرتز است که در حالت توربو به 3.6 گیگاهرتز اورکلاک میشود. حافظه کش این پردازنده 15 مگابایت بوده و دارای 6 هسته فیزیکی است که به لطف بهرهمندی از فناوری Hyper-Threading از 12 رشته پردازشی بهره میبرد. در ساخت این پردازنده از فناوری 22 نانومتری استفاده شده و حداکثر توان حرارتی آن 140 وات عنوان شده است.
حافظههای مورد استفاده شامل 4 ماژول 4 گیگابایتی (جمعاً 16 گیگابایت) از نوع DDR4 با فرکانس 2800 مگاهرتز ساخت شرکت خوشنام Corsair بود که مطابق معمول حافظههای DDR4 تنها به 1.2 وات انرژی برای فعالیت نیاز داشتند. این حافظهها به صورت Quad Channel یا چهار کاناله بر روی برد نصب شدند.
سیستم عامل مورد استفاده ویندوز 8.1 با تمام آپدیتها تا پایان ماه آگوست سال 2014 میلادی بود. پیش از انجام تستهای کارایی بایوس مادربرد به آخرین نسخه (نسخه F7b) به روز رسانی شده و جدیدترین درایورها نیز بر روی سیستم عامل نصب شدند.

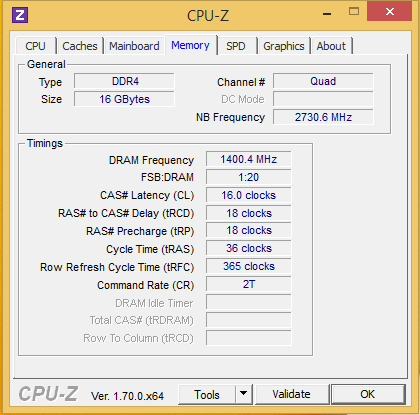

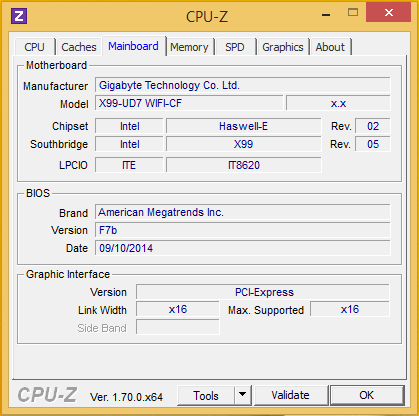

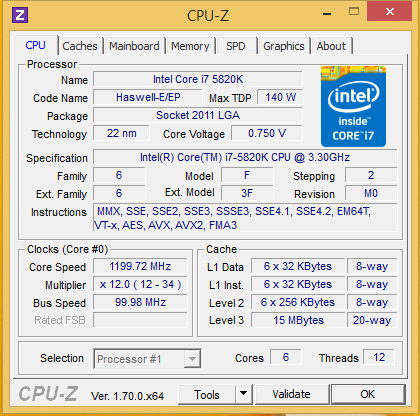

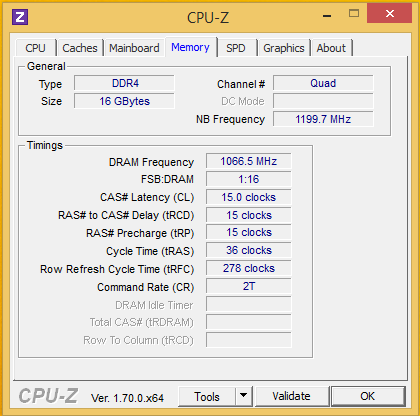

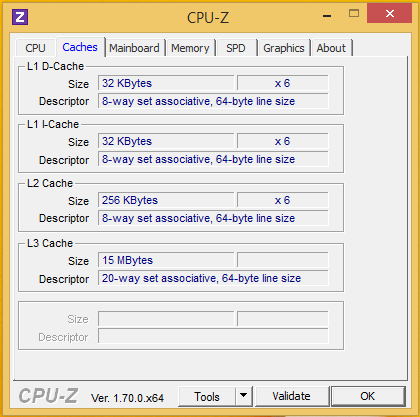

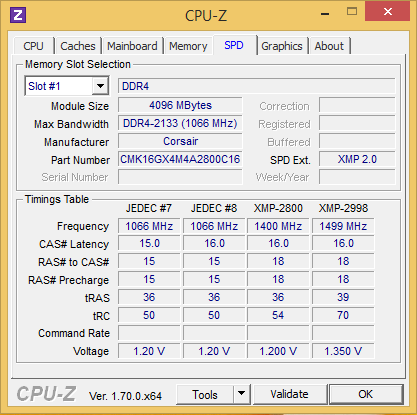

در تصویر زیر میتوانید مشخصات سیستم تست را در نرم افزار CPU-Z ملاحظه کنید:
نهایتاً تستهای WinRAR 5.11 ، wPrime 32M ، 7zip 9.2 ، Passmark و POV-RAY 3.7 بر روی سیستم انجام شد که نتایج آن در جدول زیر آمده است:
Result |
Test |
KB/s 13.135 |
WinRAR 5.11 |
sec 11.022 |
wPrime 32M |
MIPS 2898 |
7zip 9.20 |
12725 |
Passmark - Performance Test 8.0 - CPU Mark |
PPS 2049.86 |
POV-RAY 3.7 - Pixels Per Second |

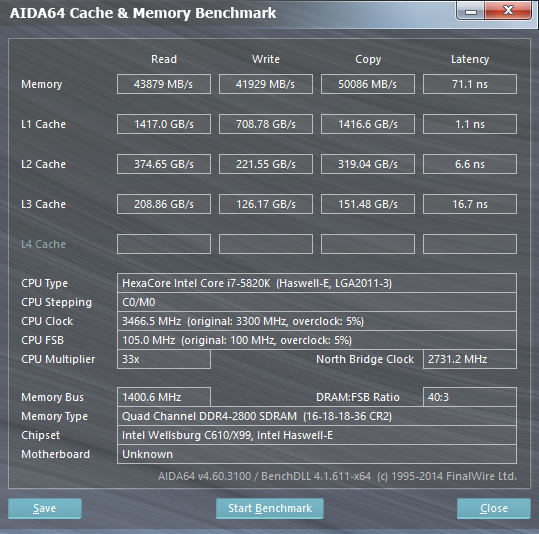

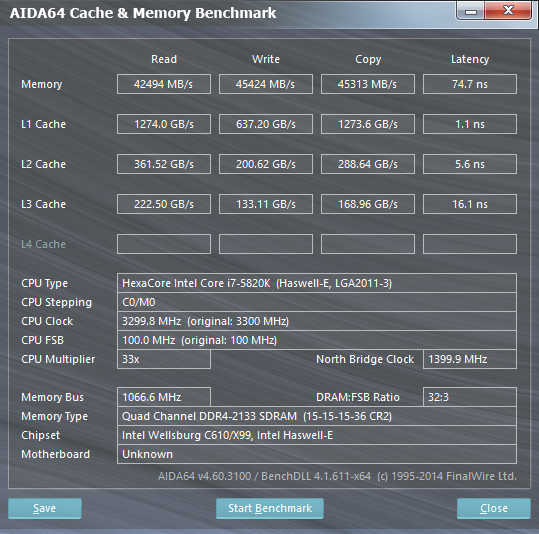

همچنین نتایج حاصل از تستهای حافظه Aida را میتوانید در تصویر زیر در حالتی که هیچ گونه اورکلاکینگ بر روی سیستم انجام نشده است ملاحظه نمایید:

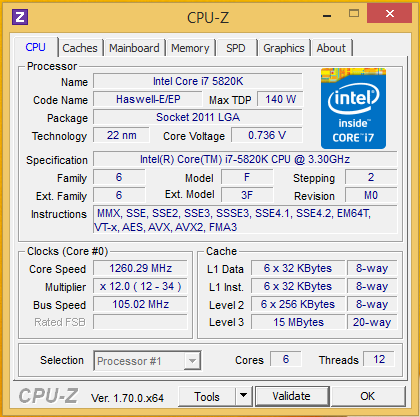

پس از تست فوق حافظه را تا فرکانس 2800 مگاهرتز اورکلاک کردیم:
با تکرار تست حافظه Aida در حالت اورکلاک نتایج زیر حاصل گردید:
جمع بندی و سخن پایانی:
با اینکه هنوز مادربردهای X99 وارد بازار نشدهاند اما همانطور که میدانید به طور کلی این چیپست و مادربردهای مبتنی بر آن جزء محصولات رده بالا و حرفهای به حساب میآیند. بنابراین نباید انتظار قیمتهای پایین برای آنها داشت. پیش بینی میشود مادربرد X99-UD7-WIFI با قیمتی در حدود 300 الی 350 دلار وارد بازارهای جهانی شود.
همانطور که در این بررسی کوتاه اشاره شد مادربردهای X99 فناوریهای جدید زیادی را به همراه خود برای نخستین بار وارد دنیای رایانههای شخصی کردهاند که مهمترین آنها پشتیبانی از حافظههای DDR4 و افزایش پهنای باند PCI-E به شمار میروند. در کنار تمام این فناوریها، مادربرد مورد بررسی نیز با امکاناتی که توسط شرکت سازنده برای آن در نظر گرفته شده است، تمام فاکتورها و مشخصههای یک محصول حرفهای را در خود جای داده و به نوعی میتوان از آن به عنوان یک مادربرد کامل برای کاربران حرفهای یاد کرد. به عبارت دیگر X99 UD7 WIFI محصولی است که هیچ قشری از علافهمندان را با کاربریهای متفاوت ناامید نخواهد ساخت.
مادربرد X99 UD7 WIFI همانند سایر مادربردهای حرفهای گیگابایت در کنار ظاهر جذاب و طراحی تمیزی که برای جانمایی قطعات مختلف دارد، به واسطه استفاده از قطعات مرغوب در فرآیند تولید، از کیفیت بسیار بالایی نیز بهره میبرد که این مهم برای اورکلاکرها و تمام افراد حرفهای که قصد انجام پردازشهای سنگین و طولانی را دارند از اهمیت خاصی برخوردار است.
طولی نخواهد کشید که مادربردهای X99 به بازار عرضه شده و سیل عظیمی از اعداد و ارقام بررسیهای مختلف در سایتهای سخت افزاری دنیا منتشر میشوند اما بی صبرانه منتظر آن هستیم که ببینیم کارایی مادربردهای X99 تا چه حد انتظارات بالای کاربران حرفهای را برآورده خواهد کرد.
به نظر شما آیا کارایی خوبی که پرچمدار محصولات Z97 گیگابایت یعنی مادربرد Z97X-SOC Force از خود نشان داد توسط پرچمدار X99 همین شرکت (X99-SOC Force ) تکرار خواهد شد؟ و آیا شرکت گیگابایت با این محصول پرقدرت میتواند به خوبی از پس رقبای بزرگ خود برآید؟ بیشک تنها زمان پاسخگوی این سوالات خواهد بود. پس تا بررسی کامل محصولات X99 در شهر سخت افزار با ما همراه باشید.
