در این رویو قصد داریم مادربردی به شما معرفی کنیم که ویژگیهای ممتازی مانند پشتیبانی سیستم صوتی بسیار باکیفیت و مدرن AMP-UP، بهرهمندی کنترلر Killer™ E2200 شبکه بهینه شده برای کاربردهای گیمینگ، پهنای باند بهینه شده گذرگاههای PCI-Express در پیکربندیهای 3 و 4 گانه Multi GPU، تعبیه روکش طلای 30 میکرون برای سوکت CPU، تمامی اسلات های توسعه و DIMM های حافظه و ... همراه خود یدک میکشد.
مقدمه
حدوداً 2 – 3 سالی میشود که مادربردهای بهاصطلاح گیمینگ همراه با ویژگیها و امکانات فراوان و کم نظیر در میان کاربران حرفهای و حتی عادی جا افتادهاند. در ابتدا مادربردهای گیمینگ فقط در محصولات رده بالا و گران قیمت مشاهده میشدند ولی کمکم با جا افتادن این مادربردها در بازار و استقبال بسیار خوب خریداران در حال حاضر حتی مدلهای رده متوسط و حتی رده پایین گیمینگ نیز بهوفور در بازار یافت میشود.
همان طور که در رویوهای قبلی به آن اشاره کردیم بهصورت کلی مادربردهای گیمینگ دارای برخی قابلیتهای خاص میباشند که مهمترین آنها به شرح زیر میباشد:
- برخورداری از قطعات فوقالعاده باکیفیت، مدرن و با طول عمر بالا
- برخورداری از سیستم خنک کننده قدرتمند در بخش مدار رگولاتور ولتاژ پردازنده و چیپست های مادربرد
- برخورداری از قابلیتها و امکانات مختلف برای اورکلاک خودکار، آسان و حرفهای
- پشتیبانی از پیکربندیهای چندگانه و یا حداقل 2 گانه Multi-GPU
- پشتیبانی از سیستم صوتی مدرن و باکیفیت
- پشتیبانی از 2 یا حداقل یک پورت LAN پرسرعت و با زمان تأخیر بسیار پایین
- پشتیبانی از نرم افزارهای مکمل Gaming جهت افزایش کارایی و لذت بخش تر شدن تجربه گیمینگ
- پشتیبانی از درگاههای پرسرعت و مدرن تجهیزات ذخیره سازی
کمپانی باسابقه گیگابایت نیز حدوداً 3 سالی میشود که بهصورت جدی و با تیراژ بالا اقدام به طراحی و تولید مادربردهای Gaming کرده است. مادربرد سری گیمینگ این کمپانی که در مدل تجاری خود دارای پسوندهای نظیر G1 و یا Gaming میباشند از همان ابتدا مورد توجه قشر حرفهای کاربران کامپیوترهای شخصی قرار گرفتند. قابلیتها و امکانات کم نظیر و انحصاری کمپانی گیگابایت نظیر سیستم صوتی بسیار باکیفیت و بینظیر GIGABYTE AMP-UP Audio، قطعات فوقالعاده باکیفیت، بادوام و مدرن Ultra Durable، پشتیبانی از مدرنترین و پرسرعتترین درگاههای ارتباطی، بهرهمندی از جدیدترین کنترلرهای شبکه Killer™ E2200 و ... تنها برخی از قابلیتهای محوری مادربردهای این سری محسوب میشود.
از طرفی اگر خاطرتان باشد کمپانی اینتل از ابتدای معرفی سوکت R یا همان LGA 2011 در پلتفرم Extreme High-End دسکتاپ خود علاوه بر پردازندههای بسیار گران قیمت سری Extreme Edition که معمولاً با قیمتهای بسیار بالای 1000 دلار عرضه میشدند پردازندههای Core i7 با قیمتهای بهمراتب پایینتر (500 دلار و کمتر) نیز گنجاند. این پلتفرم که تنها با مادربردهای گران قیمت و پرمصرف مبتنی بر چیپست X79 عرضه میشدند به دلیل امکانات محدود چیپست قدیمی نام برده مانند عدم پشتیبانی از رابطهای پرسرعت SATA Express 10Gb/s و m-SATA 10Gb/s، عدم پشتیبانی از پورتهای USB 3.0 بهصورت Native و تعداد کم درگاههای SATA 6Gb/s آن چنان مورد توجه کاربران گیمر قرار نگرفت و بیشتر در کاربردهای خاص نظیر Workstation ها، سرورها و پردازش همه منظوره موازی استفاده میشد. حدوداً 6 ماه پیش و با معرفی چیپست جدید Intel X99 با اسم رمز Patsburg و پردازندههای خوش قیمت مبتنی بر سوکت ارتقاء یافته LGA 2011-v3 با معماری Haswell وضعیت کاملاً عوض شد. این پلتفرم از آخرین نسخه پرسرعتترین گذرگاههای ارتباطی SATA و USB 3.0 آن هم بهوفور پشتیبانی میکرد. همچنین پشتیبانی از Intel Rapid Storage Device 13.1 قابلیت پشتیبانی از پیکربندیهای جدید RAID را نیز برای این پلتفرم فراهم میکرد. از سوی دیگر پشتیبانی از پیکربندی 4 کاناله حافظههای رم بسیار پرسرعت DDR4 و پشتیبانی از پیکربندیهای Multi GPU بهواسطه ارائه 40 Lane PCI-Express 3.0 فوقالعاده پرسرعت، کمپانیهای سازنده مادربرد را مجاب کرد تا با تنوع بیشتر شروع به طراحی و تولید مادربردهای Gaming برای این پلتفرم کنند. از طرفی گیمرها نیز برای بهرهمندی از پرسرعتترین و بهینهترین پیکربندیهای 3 گانه و 4 گانه Multi GPU انتخابی جز این پلتفرم نداشتند. همه این موارد روی هم رفته باعث شدند که پلتفرم نام برده هم اکنون بهعنوان حرفهایترین و پرسرعتترین پلتفرم دسکتاپ و گیمینگ حال حاضر تبدیل شود.
در این رویو قصد داریم یکی از بهترین مادربردهای این پلتفرم را به شما معرفی کنیم. GIGABYTE X99-GAMING G1 WIFI علاوه بر پشتیبانی از تمامی قابلیتهای نام برده ویژگیهای ممتازی مانند پشتیبانی سیستم صوتی بسیار باکیفیت و مدرن AMP-UP، بهرهمندی کنترلر Killer™ E2200 شبکه بهینه شده برای کاربردهای گیمینگ، برخورداری از مدار رگولاتور ولتاژ پردازنده بسیار مدرن بهواسطه تعبیه قطعات باکیفیت و بادوام، پهنای باند بهینه شده گذرگاههای PCI-Express در پیکربندیهای 3 و 4 گانه Multi GPU، تعبیه روکش طلای 30 میکرون برای سوکت CPU، تمامی اسلات های توسعه و DIMM های حافظه و ... همراه خود یدک میکشد.
معرفی چیپست Intel X99
-
معرفی چیپست Intel X99
برخلاف چیپست قدیمی و تقریباً از رده خارج X79 که البته تکنولوژیهای 3 سال پیش را همراه داشت، Intel X99 بر اساس تکنولوژی 32nm ساخته شده است و اساساً نسبت به نسل قبل بهکلی متحول شده است.

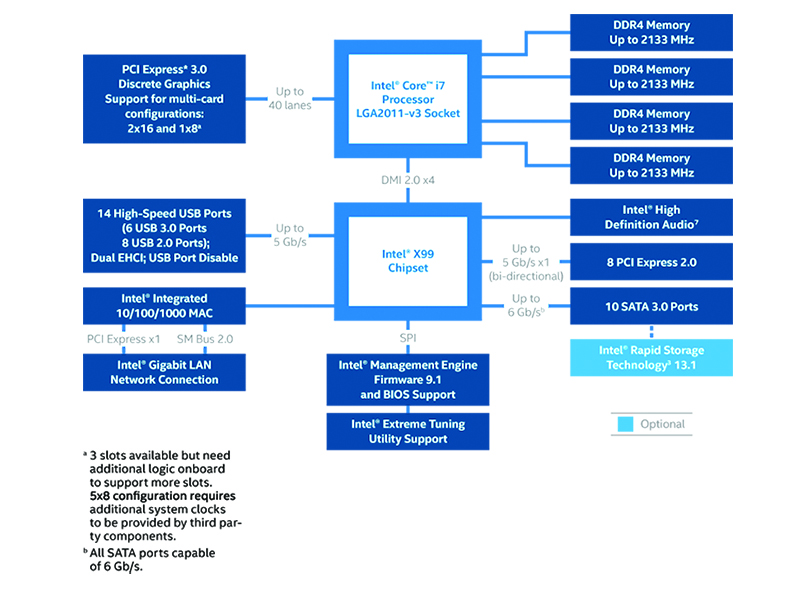

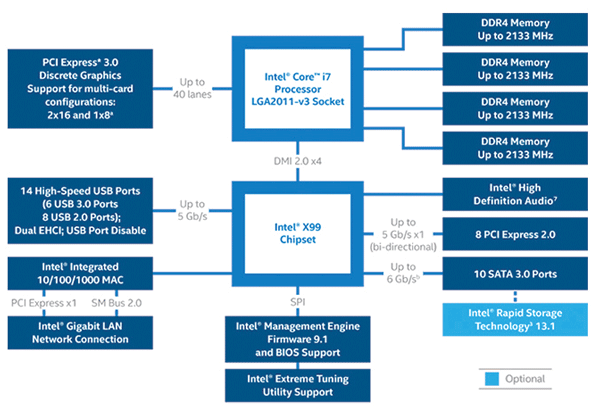

همانطور که در تصویر دیاگرام این پلتفرم ملاحظه میکنید و در مقدمه نیز به آن اشاره شد، کنترلر حافظه 4 کاناله DDR4 با قابلیت پشتیبانی از ماژولهای با فرکانس استاندارد 2133MHz JEDEC جایگزین کنترلر 4 کاناله DDR3 در نسل قبل شده است. تعداد Lane های کنترلر PCI-Express این پلتفرم که همانند کنترلر حافظه در پردازندههای این پلتفرم گنجانده شده تغییری نکرده و حداکثر 40Lane هست ولی تکنولوژی آن از نسل دوم به نسل سوم ارتقاء داده شده است. این بدان معناست که پهنای باند این گذرگاه نسبت به نسل قبل 2 برابر شده است و از 20GB/s به بیش از 39.39GB/s رسیده است. البته تعداد Lane های این گذرگاه رابطه مستقیم با نوع پردازنده انتخابی برای این پلتفرم دارد. تاکنون 3 پردازنده با معماری Haswell-E و سوکت LGA 2011-v3 معرفی شدهاند که دارای مشخصات زیر میباشند:

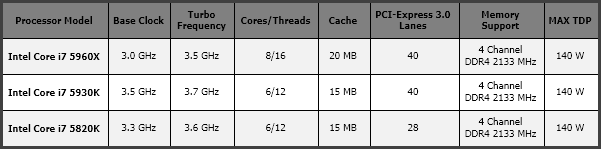

همانطور که در تصویر بالا ملاحظه میکنید برخلاف دو پردازنده دیگر مدل Core i7 5820K تنها دارای 28 Lane PCI-Express 3.0 میباشد.
در بخش پورتهای مرتبط با تجهیزات ذخیره سازی این چیپست قابلیت ارائه 10 پورت SATA 6Gb/s را دارا هست که به همراه پشتیبانی از Intel Rapid Storage Device 13.1 قابلیت پشتیبانی از پیکربندیهای مختلف Raid و در نتیجه آن پورتهای مدرن و پرسرعت M.2 و SATA Express نیز برای این پلتفرم فراهم شده است.

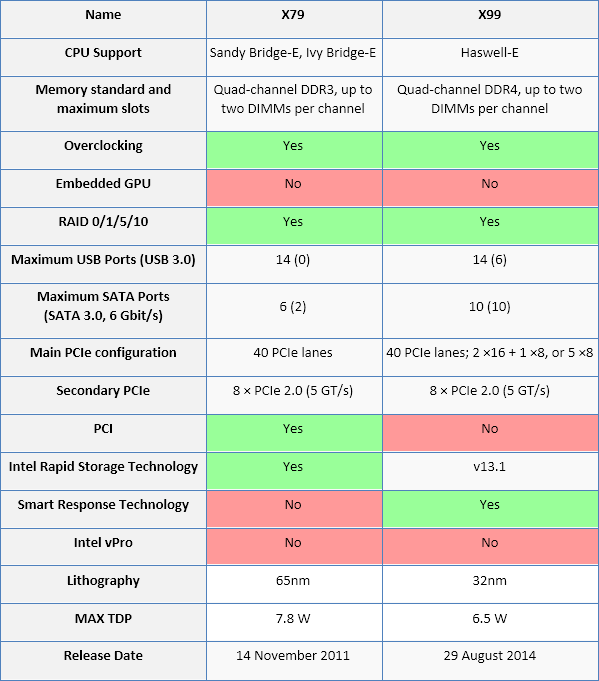

در جدول زیر میتوانید مشخصات چیپست Intel X99 و مقایسه امکانات آن با چیپست نسل قبلی X79 را ملاحظه کنید:
همانطور که در جدول ملاحظه میکنید پشتیبانی از 6 پورت USB 3.0 علاوه بر 14 پورت USB 2.0 به همراه پشتیبانی از تکنولوژی Intel® Smart Response Technology و SSD Caching نیز از جمله قابلیتهای جدید چیپست Intel X99 به شمار میرود. البته لازم به ذکر است این چیپست نیز همانند چیپست های مدرن و بروز کنونی فاقد کنترلر اسلات قدیمی PCI است.
ماژولهای حافظه رم DDR4
همانطور که اشاره شد پردازندههای این پلتفرم اولین نمونههایی هستند که دارای کنترلر حافظه DDR4 میباشند. DIMM ماژولهای حافظه DDR4 دارای 288 پین است، این در حالی است که در ماژولهای DDR3 این تعداد 284 عدد بود. پس حتی از نظر فیزیکی نیز تعبیه این ماژولها در DIMM های یکدیگر امکان پذیر نیست. تکنولوژی ارتقاء یافته ماژولهای DDR4 باعث شده تا این ماژولها در ولتاژ 1.2V فعالیت کنند. ماژولهای کم مصرف این نوع حافظه نیز که LPDDR4 نامیده میشوند با ولتاژ 1.05V فعالیت میکنند. این در حالی است که این میزان در ماژولهای DDR3 به ترتیب 1.5V و 1.35V بود. کاهش ولتاژ باعث کاهش توان مصرفی و حرارت متصاعد شده از چیپ ها شده باعث کاهش محدودیتها برای استاندارد سازی فرکانسهای بالا میشود.
همچنین بهینه سازیهای انجام شده در این نسل از حافظههای RAM باعث شده تا پایداری این ماژولها در حجمهای بالای حافظه حتی در فرکانسهای بالای 3200 MHz نیز بیش از پیش تثبیت شود و اورکلاکرها نیز بهمراتب راحتتر از قبل این ماژولها را اورکلاک کنند. این ماژولها بهصورت تجاری تاکنون با فرکانسهای بین 2133MHz تا 3300MHz و با حجمهای به ازای هر ماژول 4، 8 و 16 گیگابایت معرفی و رفتهرفته وارد بازار خواهند شد. البته چون تنها پردازندههای با معماری Haswell-E از این ماژولها پشتیبانی میکنند فعلاً بهصورت محدود و باقیمت بالا در بازار یافت میشوند. به گفته بسیاری از کارشناسان سخت افزار، در صورت توسعه و تولید انبوه این نسل از حافظه حتی استاندارد سازی آنها با استفاده از پروفایلهای تایمینگ مبتنی بر Intel XMP 2.0 و فرکانسهای بیش از 4000MHz نیز ممکن خواهد بود.
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه

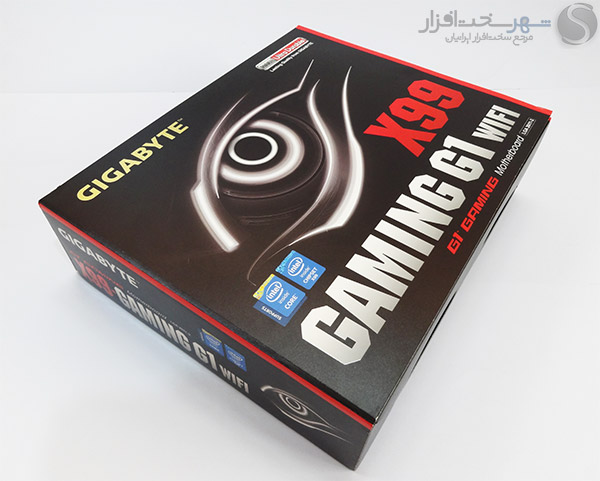

لوگو مادربردهای گیمینگ کمپانی گیگابایت شاخصترین و بزرگترین طراحی گرافیکی جعبه مشکی رنگ این مادربرد است. مدل تجاری مادربرد نیز طبیعتاً با فونت بزرگ بر روی آن درج شده و لوگوهای تجاری پردازندهها و چیپست X99 کمپانی اینتل نیز به همراه لوگو معروف و قدیمی Ultra Durable نیز در این بخش مشاهده میشوند.
ابعاد جعبه 375mm x 318mm x 107mm است و با تمامی محتویات داخلش حدوداً 3.2 کیلوگرم وزن دارد. به همین دلیل کمپانی گیگابایت برای حمل راحتتر آن یک دستگیره پلاستیکی در بخش بالایی این جعبه در نظر گرفته است.

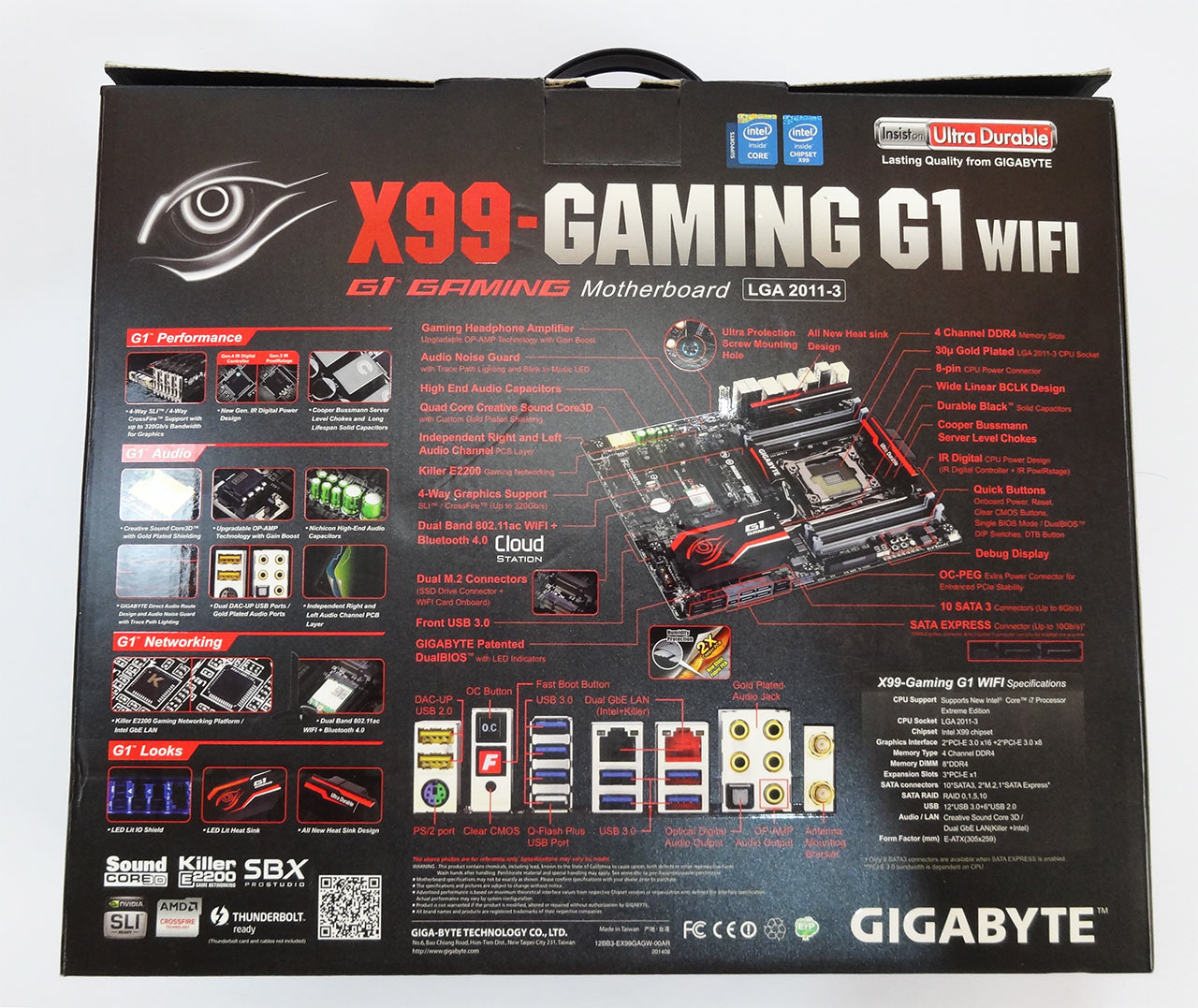

از فضای پشت جعبه به بهترین نحو ممکن استفاده شده است. تصویری بزرگ از مادربرد به همراه محوریترین قابلیتهای آن، مشخصات فنی، تصویری بزرگ از پانل پشتی به همراه تشریح قابلیتها و امکانات پورتهای تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصویر، از مهمترین مندرجات این بخش محسوب میشوند.

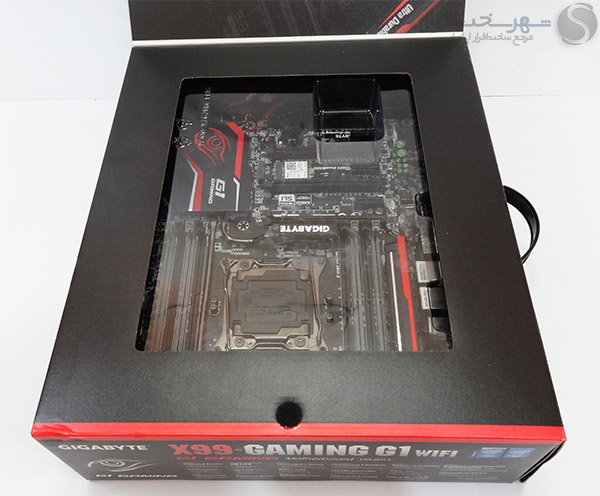

جعبه این مادربرد نیز همانند اکثر مدلهای رده بالا این قابلیت را دارد که با برداشتن پوشش مقوایی روی جعبه که بهواسطه چسبی مخصوص به بخش اصلی چسبیده است مادربرد را که در میان پوشش شفاف طلقی جای داده شده است، مشاهده کرد.
تمامی محتویات داخل جعبه درون دو جعبه مجزا تعبیه شدهاند. جعبه اول همانطور که اشاره شد دارای پوشش شفاف طلقی میباشد مادربرد را درون خود جای داده است و سایر محتویات که شامل لوازم جانبی این مادربرد هستند درون جعبه مشکی رنگ مجزا گنجانده شده است.

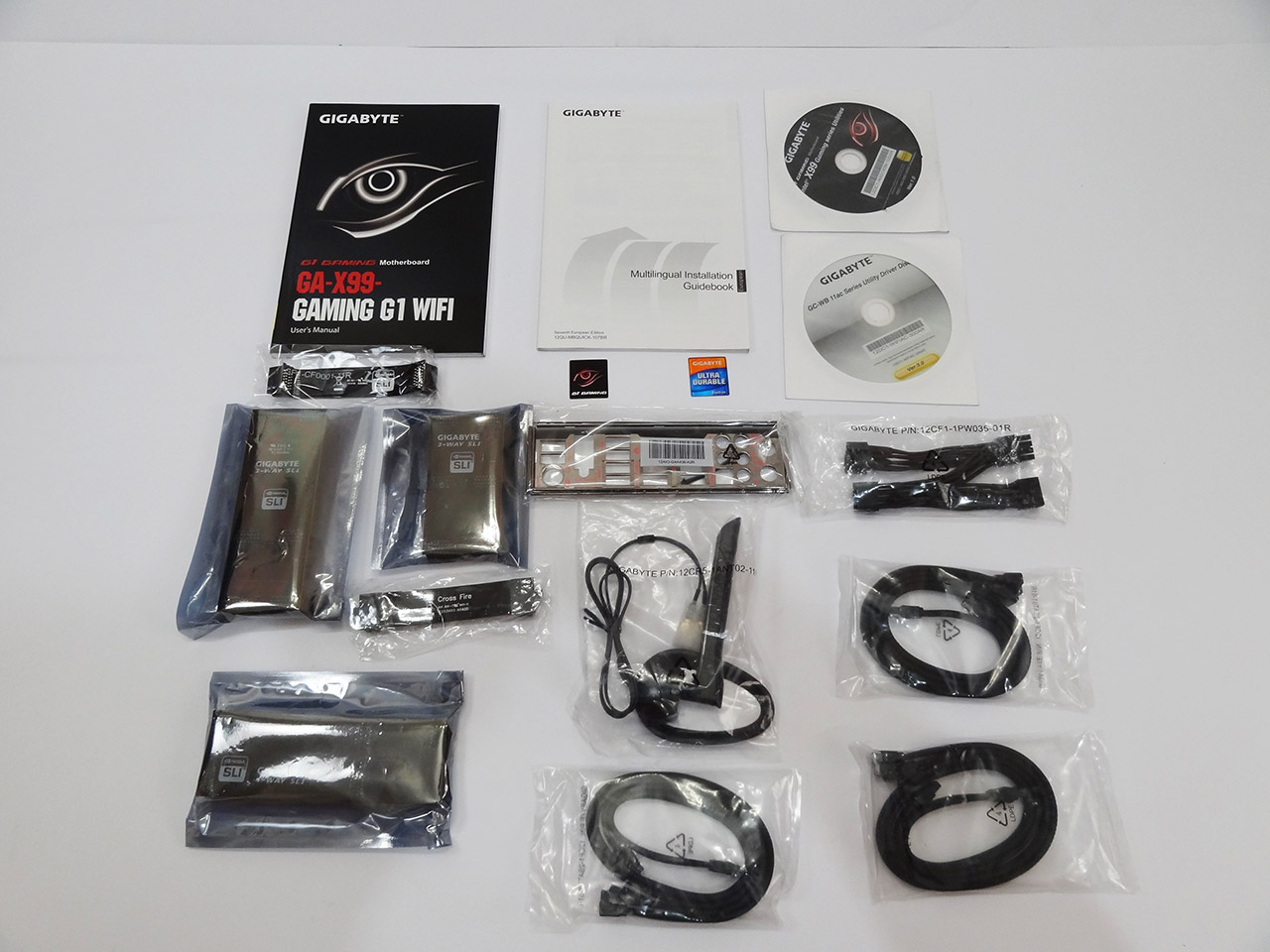

محتویات داخل جعبه که حسابی هم پر و پیمان در نظر گرفته شده است به شرح زیر میباشد:
- دفترچههای راهنمای نصب و را اندازی به همراه DVD راه انداز حاوی درایورها و نرم افزارهای جانبی
- 2 عدد پل 3-Way SLI با ابعاد مختلف
- 1 عدد پل 4-Way SLI
- 1 عدد پل SLI
- 1 عدد پل CrossFire
- 4 عدد کابل SATA 6Gb/s با روکش محافظ
- مبدل مخصوص 1 کانکتور 8 پین E-ATX به 3 کانکتور 8 پین E-ATX جهت افزایش جریان ورودی به مدار رگولاتور ولتاژ پردازنده
- پانل پشتی مادربرد مجهز به LED های رنگی
- آنتن WiFi از نوع 2T2R مجهز به دو کانکتور SMA
- 2 عدد برچسب لوگوهای گیمینگ و برند تجاری کمپانی گیگابایت

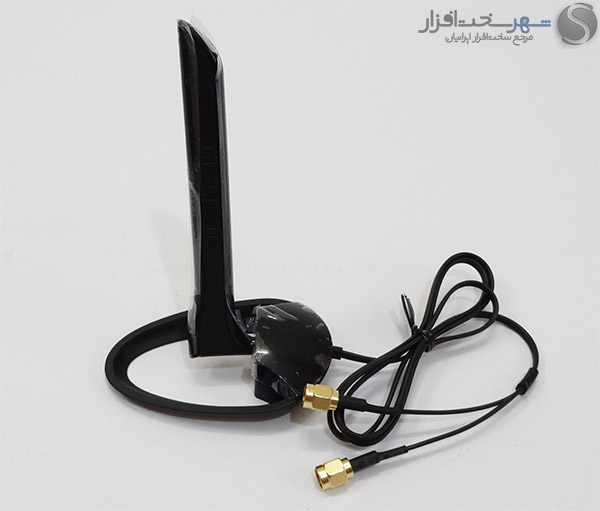

همانطور که در تصویر بالا ملاحظه میکنید آنتن 2T2R در نظر گرفته شده برای این مادربرد از هر دو باند فرکانسی 2.4/5GHz پشتیبانی میکند و در حالت 802.11 ac قابلیت ارسال و دریافت اطلاعات با حداکثر سرعت 867Mbps را دارا میباشد.
مشخصات فنی و نمای ظاهری
-
مشخصات فنی و نمای ظاهری

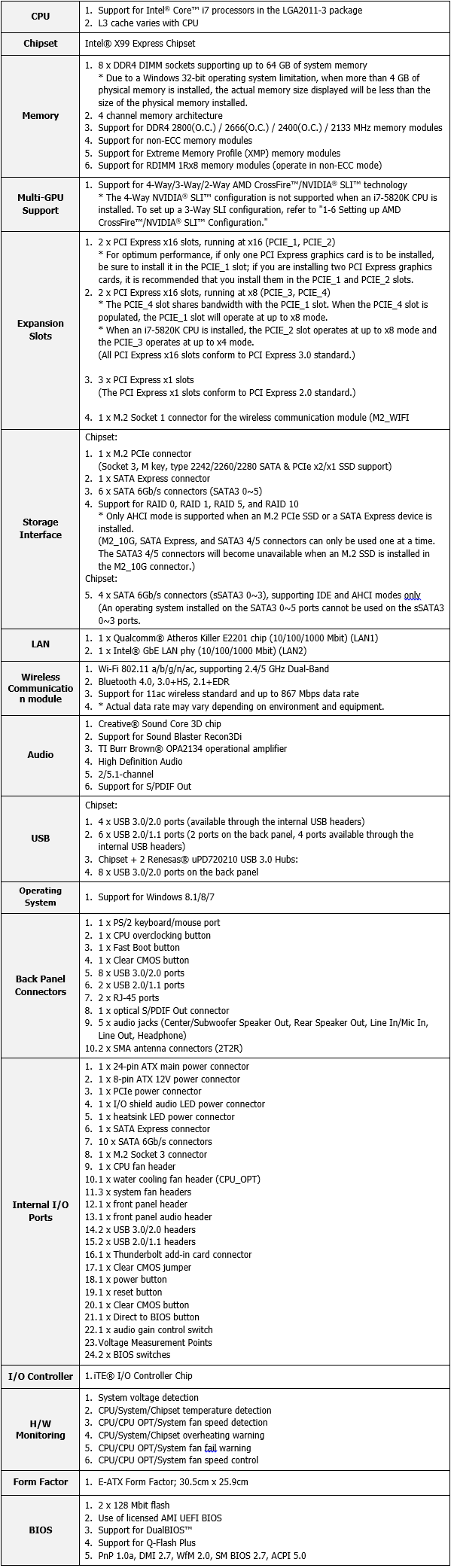

در ابتدا لازم میدانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی GIGABYTE ملاحظه کنید:

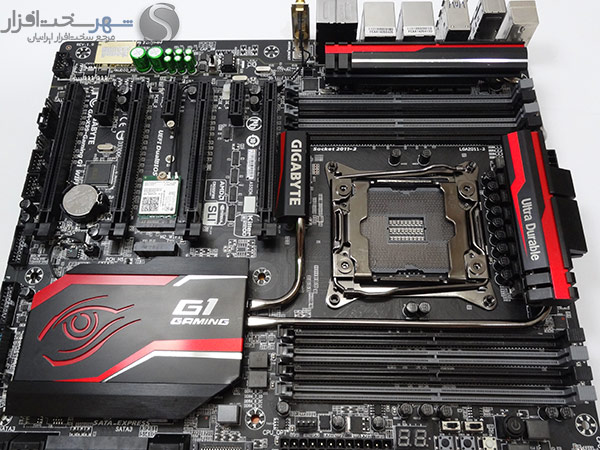

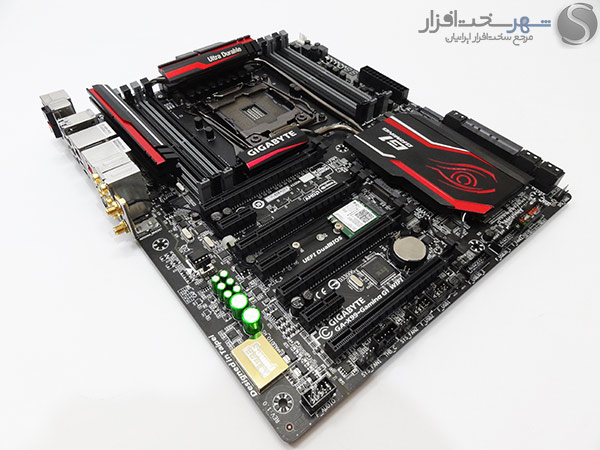

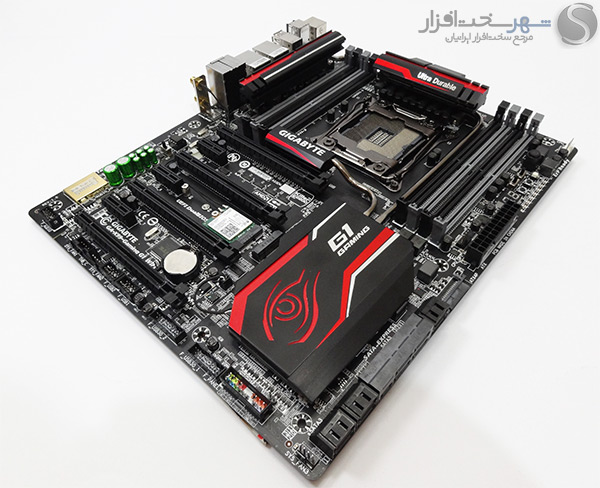

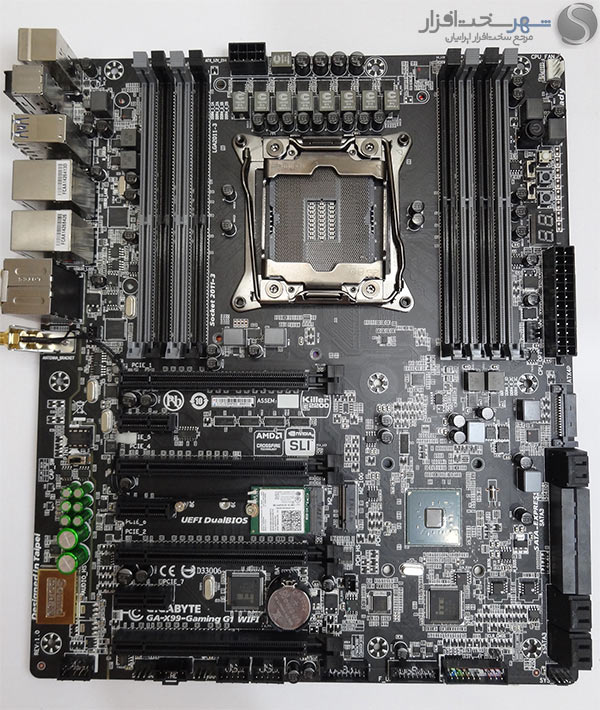

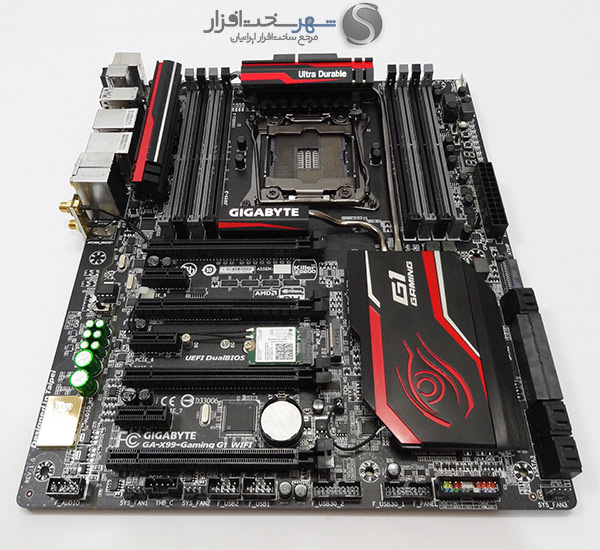

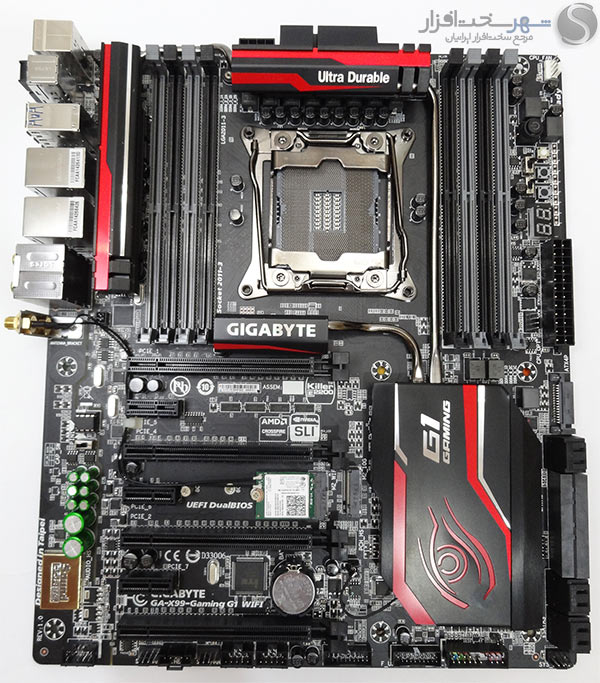

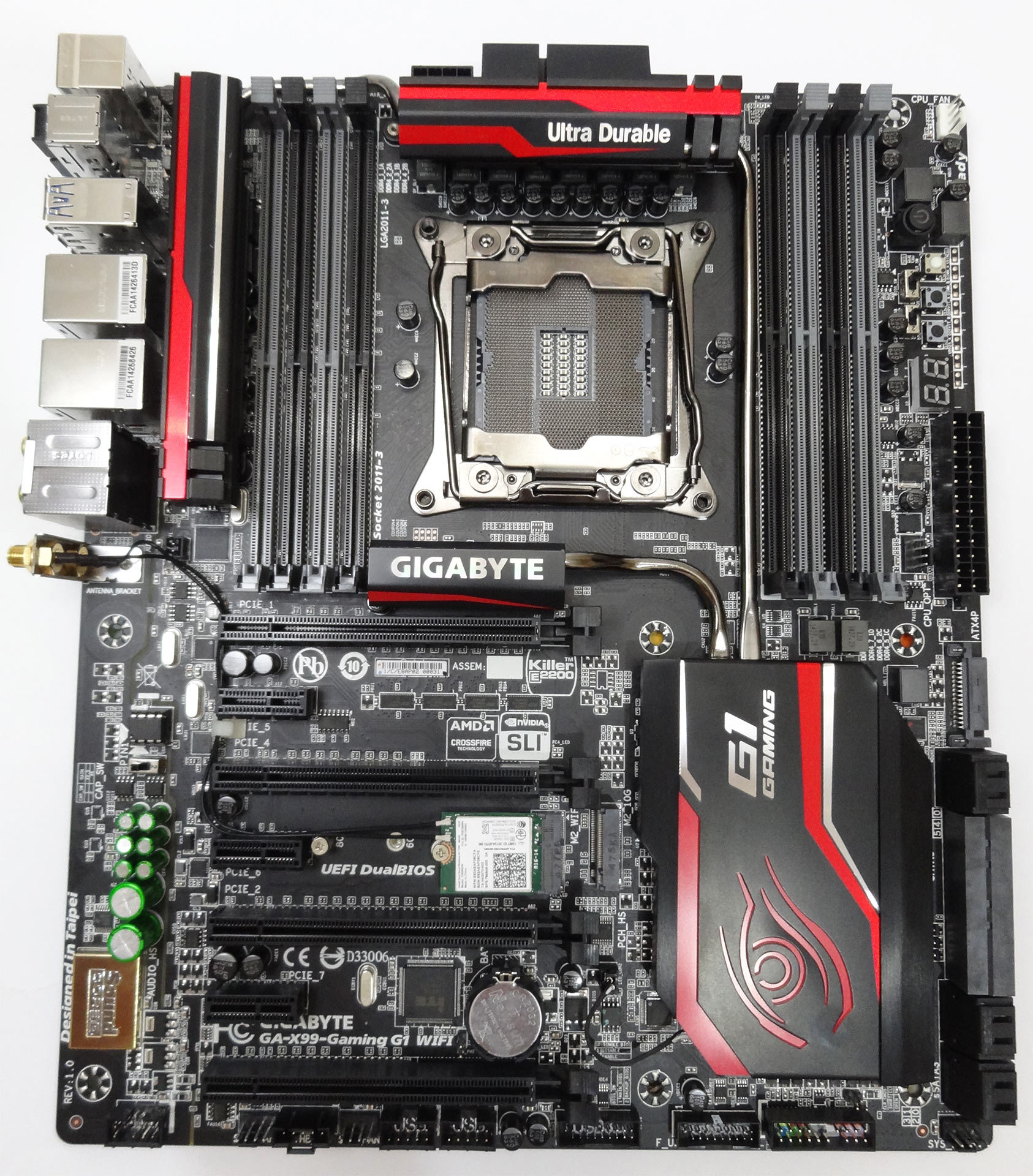

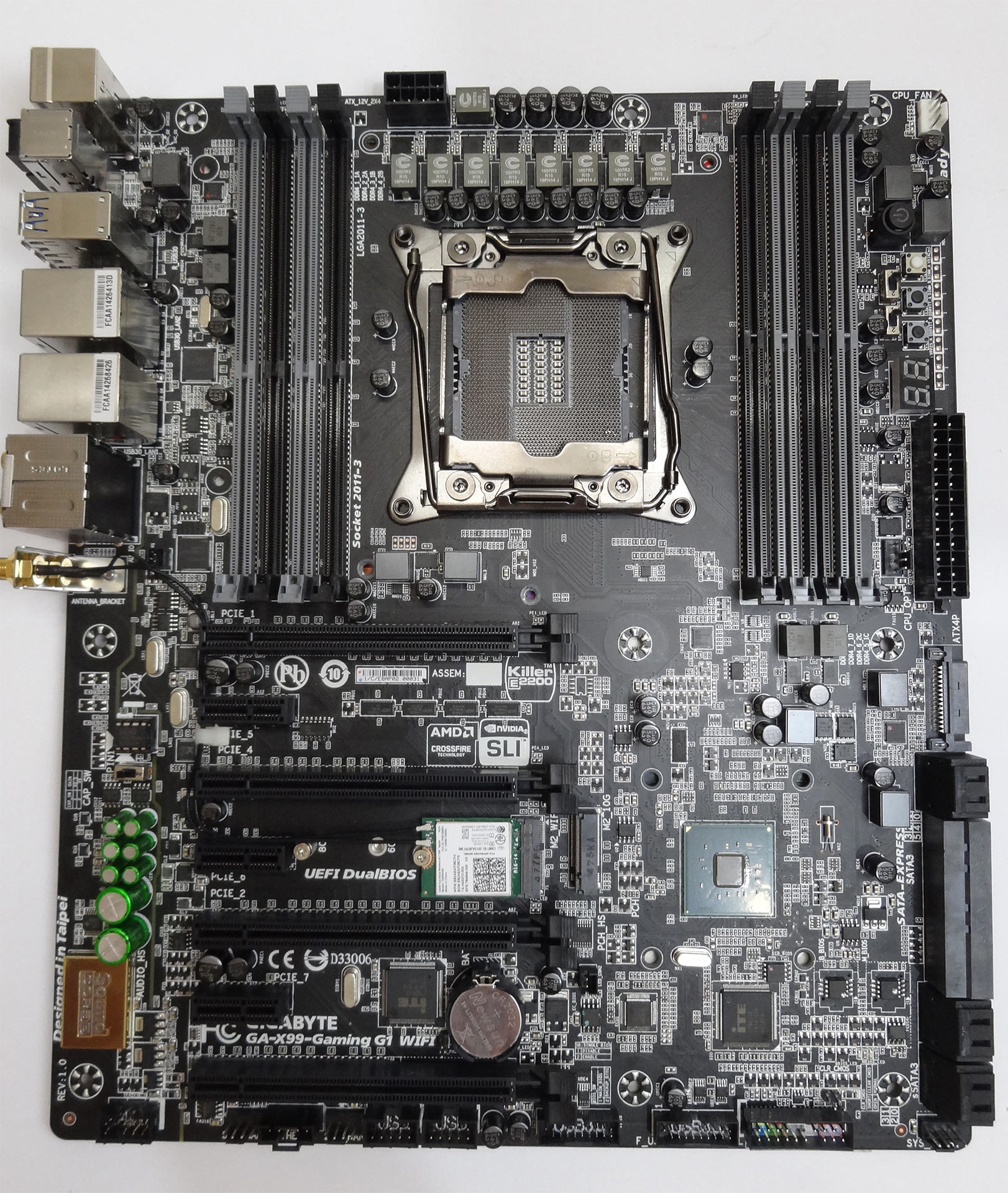

همچنین برای اشراف بیشتر به قابلیتها و امکانات این مادربرد تصویری از بلاک دیاگرام این مادربرد نیز از دفترچه راهنمای این مادربرد استخراج شده که در ادامه بارها به آن رجوع خواهیم کرد.
رنگهای مشکی و قرمز خاکستری ترکیبی است که هم اکنون تقریباً در مادربردهای گیمینگ کمپانی MSI و ROG کمپانی ASUS نیز مشاهده میشود. شاید بارزترین نکتهای که در ظاهر این مادربرد به چشم میخورد طراحی بسیار زیبای لوگو G1 GAMING بر روی هیتسینک بزرگ تعبیه شده بر روی چیپست Intel X99 میباشد.
البته در گوشه پایینی سمت چپ PCB رنگ طلایی محافظ EMI کدک صوتی و رنگ سبز خازنهای مخصوص فیلتر صوتی بهوضوح ادوات سیستم صوتی مادربرد را از سایر بخشهای مادربرد متمایز کرده است.
PCB هشت لایه این مادربرد با داشتن ابعاد 30.5cm x 25.9cm در کلاس مادربردهای E-ATX طبقه میشود و از این حیث در حین خرید کیس برای این مادربرد باید به این نکته توجه کنید. چون اغلب کیس های موجود در بازار از این سایز مادربرد پشتیبانی نمیکنند.
یکی از تمهیدات ایمنی جدید کمپانی گیگابایت در این مادربرد در نظر گرفتن محدوده خالی بیشتر برای اطراف جای پیچهای مادربرد است. همانطور که ملاحظه میکنید اطراف هر 9 عدد سوراخ در نظر گرفته شده برای این مادربرد بیشتر از مادربردهای معمولی خلوت شده است. این امر باعث میشود تا صدمات احتمالی در حین اسمبل مادربرد به حداقل برسند. صدماتی که معمولاً شامل خدمات گارانتی هم نمیشوند.

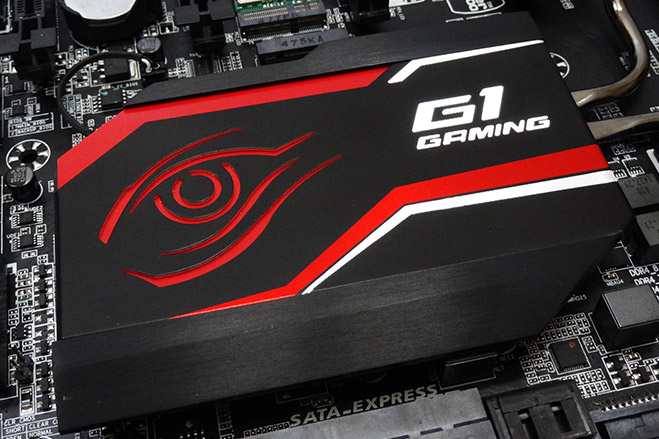

هیتسینک های خنک کننده این مادربرد نیز به دو بخش تقسیم میشوند. بخش اول بر روی ماسفت های مدار رگولاتور ولتاژ پردازنده تعبیه شده و بخش دوم نیز حرارت چیپست Intel X99 را دفع میکند. البته هیتسینک کوچکی که دقیقاً در مرکز مادربرد تعبیه شده و نام تجاری کمپانی گیگابایت بر روی آن حک شده و هیتسینکی که دقیقاً پشت پانل پشتی مادربرد قرار دارد بهصورت مستقیم حرارت هیچ قطعهای را دفع نمیکنند. عملاً این دو هیتسینک بهواسطه دو عدد هیت پایپ مسی به دفع حرارت متصاعد شده از چیپست X99 و ماسفت های مدار رگولاتور کمک میکنند.

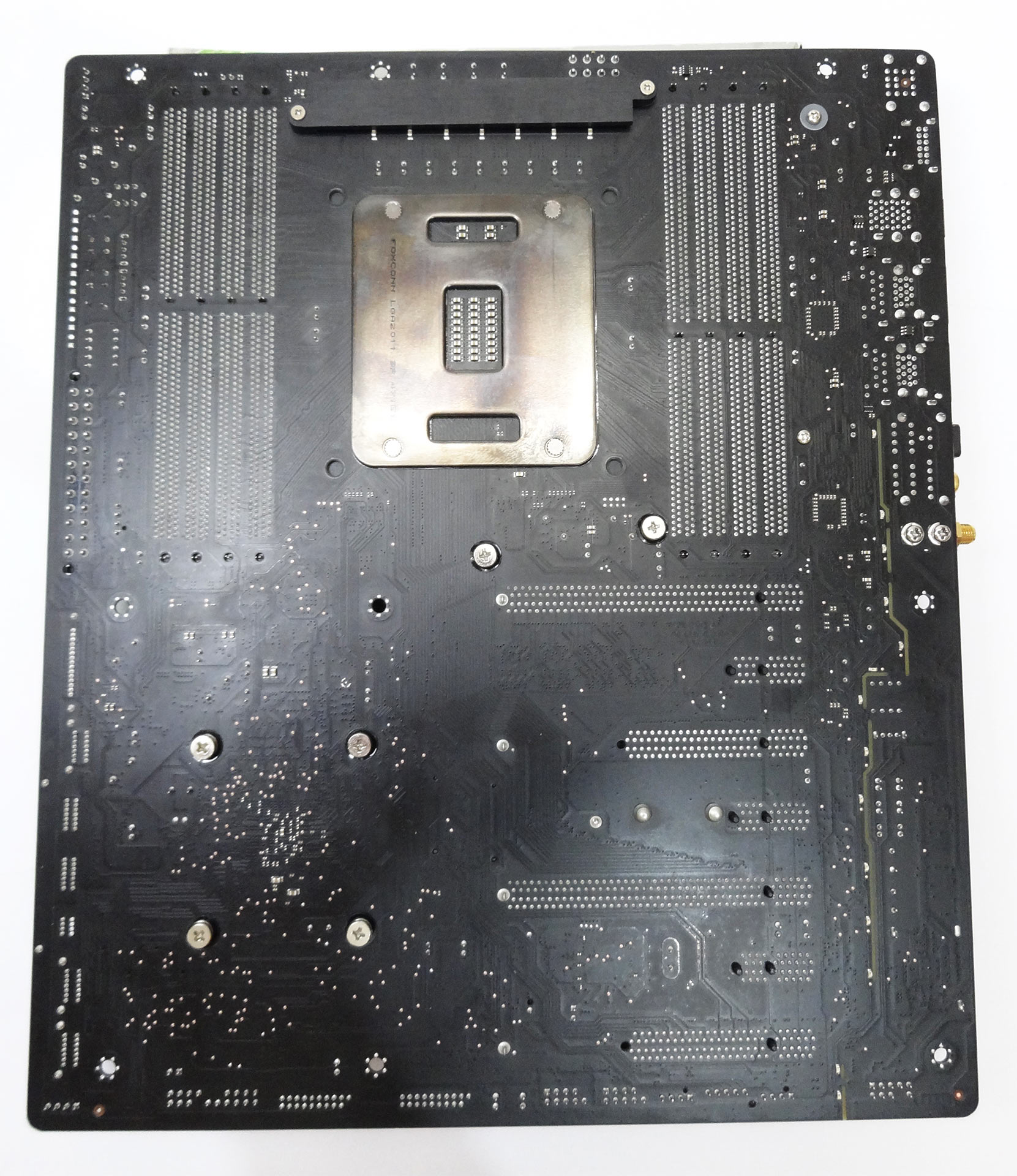

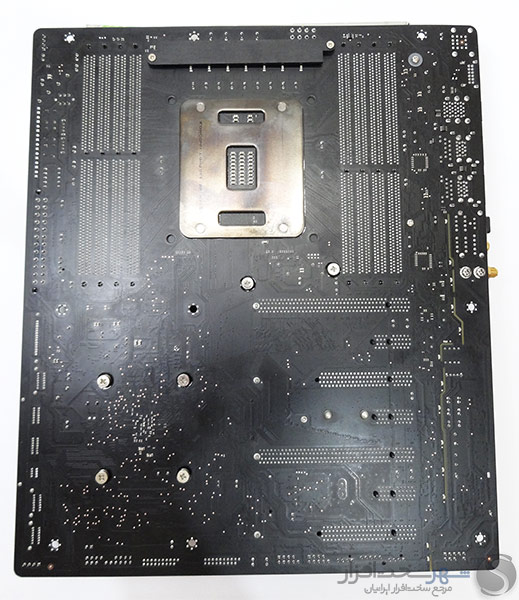

این هیتسینک ها نیز توسط 8 عدد پیچ و 1 تسمه آلومینیومی که در پشت مادربرد قرار دارند بر روی PCB این مدل نصب میشوند. لازم به ذکر است تسمه نام برده برای تثبیت بهتر هیتسینک مدار رگولاتور و جذب حرارت منتقل شده به PCB کاربرد دارد.
بررسی اولیه
-
بررسی اولیه
این مدل بهواسطه 8 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2133MHz را در حالت استاندارد داراست. البته این مادربرد با استفاده از پروفایلهای استاندارد XMP 2.0 و بهصورت اورکلاک شده حتی تستهای آزمایشگاهی ماژولهای با فرکانس 2800MHz را نیز با موفقیت پشت سر گذاشته است.

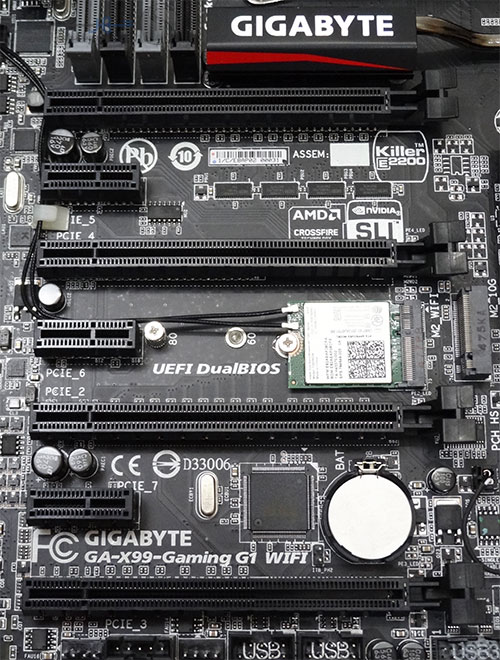

در بخش اسلات های توسعه 4 اسلات PCI-Express x16 مشاهده میشود که همگی آنها از کنترلر PCI-Express 3.0 تعبیه شده در پردازنده منشعب میشوند. در صورت نصب پردازندههای 40 Lane این اسلات های از بالا به پایین به ترتیب با ترکیب x16, x16/x16, x16/x16/x8, x16/x8/x8/x8 و در صورت نصب پردازندههای 28 Lane با ترکیب x16, x16/x8, x8/x8/x8 کار خواهند کرد. پس همانطور که مشخص است پشتیبانی از پیکربندیهای 4 گانه SLI و CrossFireX مستلزم نصب پردازندههای 40Lane بر روی این مادربرد است.
کمپانی گیگابایت بهواسطه استفاده از سوئیچهای PCI-Express هوشمند ساخت کمپانی NXP توانسته تا بهصورت کاملاً بهینه از تمامی 320Gb/s پهنای باند 40 Lane PCI-Express 3.0 پردازندههای با معماری Haswel-E نهایت بهرهوری را داشته باشد. این در حالی است که در مادربردهای استاندارد این پلتفرم ترکیب 4 گانه Multi-GPU بهصورت، x8/x8/x8/x8 و ترکیب 3 گانه با پیکربندی x16/x8/x8 صورت میگیرد و عملاً تنها از 256Gb/s این پهنای باند استفاده مؤثر میشود.

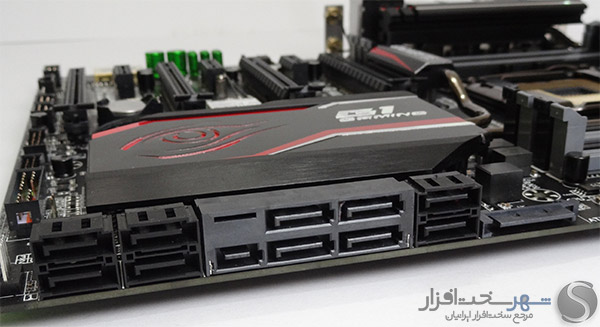

در بخش پورتهای مرتبط با تجهیزات ذخیره سازی 6 پورت SATA 6Gb/s مستقل و 1 پورت SATA Express 10Gb/s به همراه 2 اسلات M.2 x4 10Gb/s آمادهاند تا میزبان پرسرعتترین و مدرنترین تجهیزات ذخیره سازی حال حاضر بر روی این مادربرد باشند. تمامی این پورتها و اسلات ها از چیپست Intel X99 منشعب میشوند و علاوه بر این پورت SATA Express قابلیت تبدیل شدن به 2 پورت SATA 6Gb/s را نیز دارا میباشد.

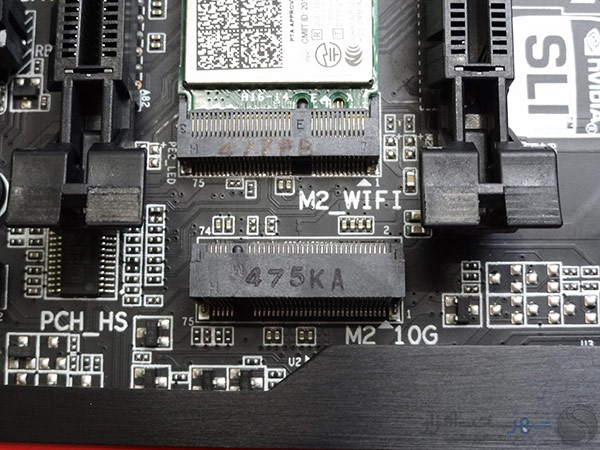

اگر توجه کرده باشید در گوشه سمت راست تصویر بالا و در کنار پورتهای SATA 0/1 یک پورت SATA Power تعبیه شده است. این پورت برای تقویت جریان مورد نیاز اسلات های PCI Express X16 در پیکربندیهای Multi GPU تعبیه شده است. معمولاً اکثر مادربردهای دارای بیش از دو اسلات PCI-Express x16 دارای این پورت یا پورت مولکس 4Pin میباشند و توصیه میشود برای افزایش پایداری سیستم در صورت استفاده از پیکربندیهای Multi GPU حتماً این کانکتور را به پاور سیستم متصل کنید.
لازم به ذکر است همانطور که در بلاک دیاگرام ارائه شده در صفحه مشخصات به آن اشاره شده پورتهای M.2 10Gb/s، SATA Express 10Gb/s و پورتهای SATA 6Gb/s 4,5 دارای انشعاب مشترک از چیپست میباشند و بهواسطه سوئیچهای هوشمند از یکدیگر ایزوله شدهاند. در نتیجه در صورت فعال شدن هر یک از این 3 گذرگاه، سایر گذرگاههای نام برده غیرفعال خواهند شد.

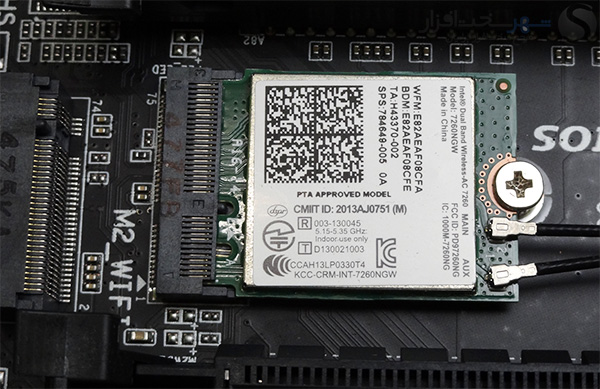

همچنین اسلات دوم M.2_WIFI بهواسطه یک کنترلر مجزا از مجموعه گذرگاههای PCI-Express x1 منشعب شده از چیپست Intel X99 فعالیت میکند.
لازم به ذکر است اسلات M.2_10G این مادربرد قابلیت نصب SSD های با استاندارد طول 2242/2260/2280 را دارا میباشد.
10 پورت USB 3.0 منشعب شده از USB HUB های ساخت کمپانی Renesas به همراه 2 پورت USB 2.0، 2 عدد پورت Gigabit LAN منشعب شده از چیپست های Intel® I218V و Qualcomm® Atheros Killer E2200، 1 عدد PS/2 keyboard/mouse combo port، سوئیچهای Fast Boot، O.C و Clear CMOS به همراه خروجیهای صدای Optical S/PDIF out دیجیتال و 8 کاناله jack 3.5mm آنالوگ پورتها و امکانات پانل پشتی این مادربرد را تشکیل میدهند. علاوه بر پورتهای نام برده در سمت راست تصویر بالا یعنی در پایینترین بخش این پانل دو کانکتور آنتن WiFi از نوع SMA تعبیه شده که برای اتصال به آنتن (2T2R) مخصوص در نظر گرفته شده است.

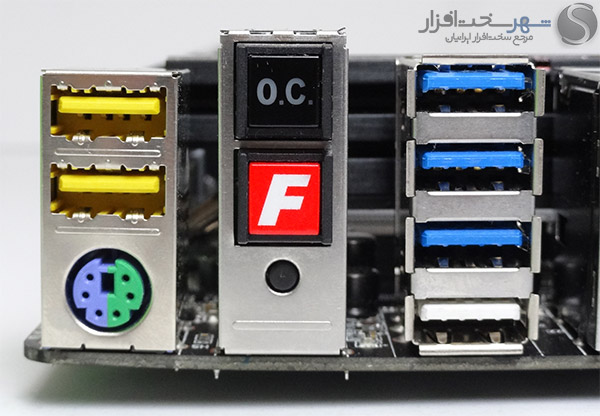

پورتهای USB 2.0 این پانل که با رنگ زرد از سایر پورتها متمایز شدهاند دارای تغذیه 5v تقویت شدهاند و حتی در جریانهای بالا نیز دچار افت ولتاژ و نویز نمیشوند. این قابلیت که کمپانی سازنده آن را USB DAC-UP نامیده است برای اتصال دستگاههای پرمصرف و مبدلهای Digital-to-Analog صوتی کاربرد دارد و در عمل باعث تثبیت هر چه بیشتر ولتاژ و افزایش کیفیت ادوات صوتی نام برده خواهد شد.
اگر توجه کرده باشید یکی از پورتهای USB 3.0 پانل پشتی این مادربرد سفید رنگ است. این پورت علاوه بر عملکرد عادی خود، بهعنوان Q-Flash USB Port نیز عمل میکند. در مادربردهای جدید کمپانی گیگابایت قابلیتی تحت عنوان Q-Flash Plus اضافه شده که بهواسطه آن بهروزرسانی Bios بدون نیاز به فشردن هیچ دکمهای و یا حتی در حالتی که مادربرد فاقد پردازنده و حافظه RAM است نیز میسر شده است. در واقع در زمانی که به هر دلیلی Bios سیستم معیوب شده است و یا پردازنده جدیدی نصب کردهاید و این پردازنده به دلیل بروز نبودن Bios توسط مادربرد پشتیبانی نمیشود و سیستم تصویر نمیدهد، با دانلود کردن آخرین فایل Bios مادربرد و تغییر دادن نام آن به "GIGABYTE.BIN" میتوانید آن را داخل یک USB Flash Drive با فرمت FAT32/16/12 کپی کرده و آن را به پورت سفید رنگ نام برده متصل کنید. مادربرد در صورتی که به هر دلیلی توسط Bios های فعلی قادر به راه اندازی سیستم نباشد بهصورت خودکار و پس از 15 الی 20 ثانیه به سراغ پورت Q-Flash USB رفته و فرآیند بهروزرسانی Bios شروع میشود. از شروع تا پایان پروسه نام برده یک LED تحت عنوان Q-Flash Plus LED فرآیند نام برده را در حالت چشمک زن گزارش میکند. پس از پایان فرآیند بهروزرسانی Bios نیز سیستم بهصورت خودکار Restart شده و در مرحله بعد چیپ Bios پشتیبان نیز بهروزرسانی میشود.
سویچ قرمز رنگ F در این پانل نیز برای فعال سازی قابلیت راه اندازی سریع سیستم یا FAST BOOT کاربرد دارد. این قابلیت با حذف برخی مراحل تست حافظه و چک کردن سخت افزارهای مختلف سرعت راه اندازی و آماده به کار شدن سیستم عامل را به میزان بسیار زیادی کاهش می دهد. لازم به ذکر است برای فعال سازی این قابلیت سیستم باید در حالت خاموش باشد.
سوئیچ مشکی رنگ O.C نیز جهت فعال سازی قابلیت اورکلاک خودکار پردازنده (CPU Overclocking) تعبیه شده است. با فعال شدن این قابلیت مادربرد به صورت خودکار و با استفاده از پروفایل های آماده و تست شده با توجه به مدل پردازده نصب شده بر روی مادربرد پردازنده سیستم را اورکلاک می کند.
اما دقیقاً زیر سوئیچ FAST BOOT یک سوئیچ SMD مشکی رنگ بسیار کوچک تعبیه شده که برای تنظیم پارامترهای Bios به حالت پیش فرض یا Clear CMOS کاربرد دارد.
نگاهی نزدیکتر (مدار رگولاتور ولتاژ و سیستم خنک کننده)
-
نگاهی نزدیکتر (مدار رگولاتور ولتاژ و سیستم خنک کننده)
مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع l8-Phase Digital PWM است و از متریال بسیار باکیفیت به کار رفته در آن میتوان به خازنهای جامد ژاپنی 10K Black با جریان نشتی و ESR فوقالعاده کم، چوک های کلاس سرور Cooper Bussmann با پتانسیل عبور جریان بسیار بالا و حرارت فوقالعاده کم و نسل سوم ماسفت های بسیار مدرن، پرقدرت و با بازدهی بسیار بالای PowIRstage مدل IR3556 ساخت کمپانی International Rectifier اشاره کرد که در کنار یکدیگر بدون شک از پس تأمین انرژی مورد نیاز پردازندههای پرمصرف این سوکت حتی در شرایط بسیار سنگین اورکلاک پردازنده نیز بر خواهند آمد.

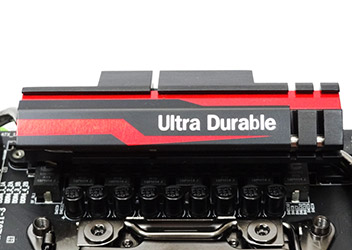

همانطور که اشاره شد از میان 4 عدد هیتسینک در نظر گرفته شده برای این مادربرد تنها 2 هیتسینک بهصورت مستقیم حرارت را جذب میکنند و 2 هیتسینک دیگر بهواسطه انتقال حرارت توسط 2 هیت پایپ مجزا به دفع حرارت سریعتر و بهینهتر کمک میکنند.
در ادامه برای اشراف بیشتر به قطعات و بررسی موشکافانهتر این مادربرد تمامی هیتسینک ها روی برد را باز کردیم.

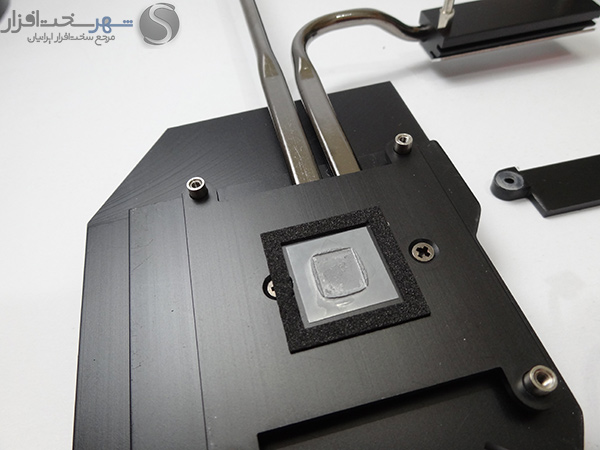

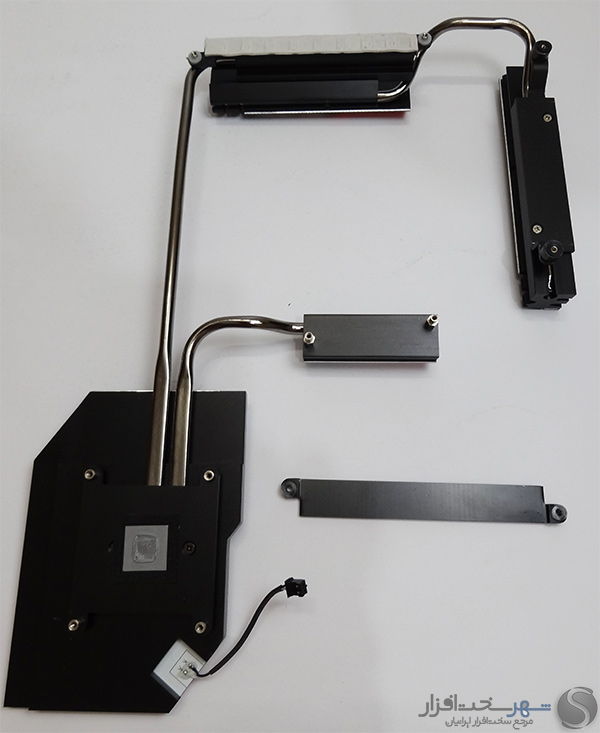

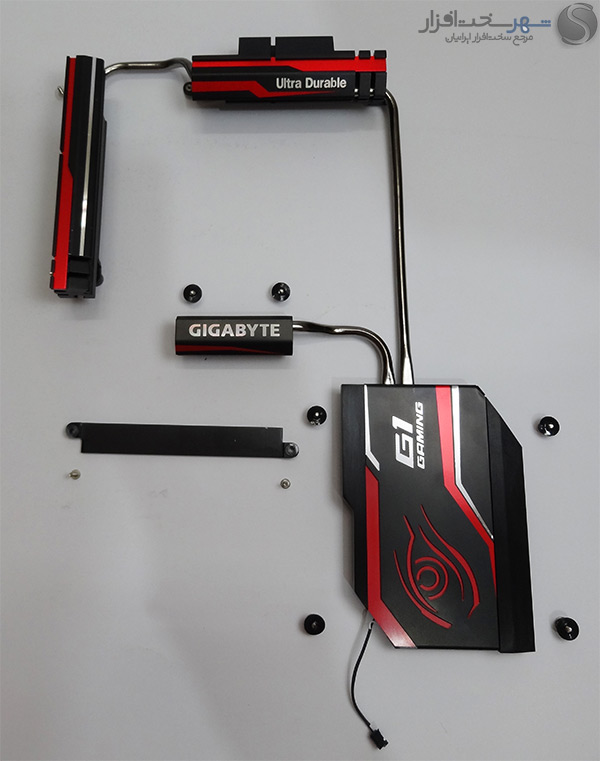

همانطور که در تصویر بالا ملاحظه میکنید هر دو شبکه هیت پایپ سیستم خنک کننده این مادربرد در نهایت وارد هیتسینک بسیار بزرگ در نظر گرفته شده برای چیپست X99 میشوند.
کاملاً مشخص است که تنها برای دو هیتسینک نام برده که بهصورت مستقیم با چیپست Intel X99 و ماسفت های مدار رگولاتور تماس دارند خمیر و چسب حرارتی در نظر گرفته شده است.

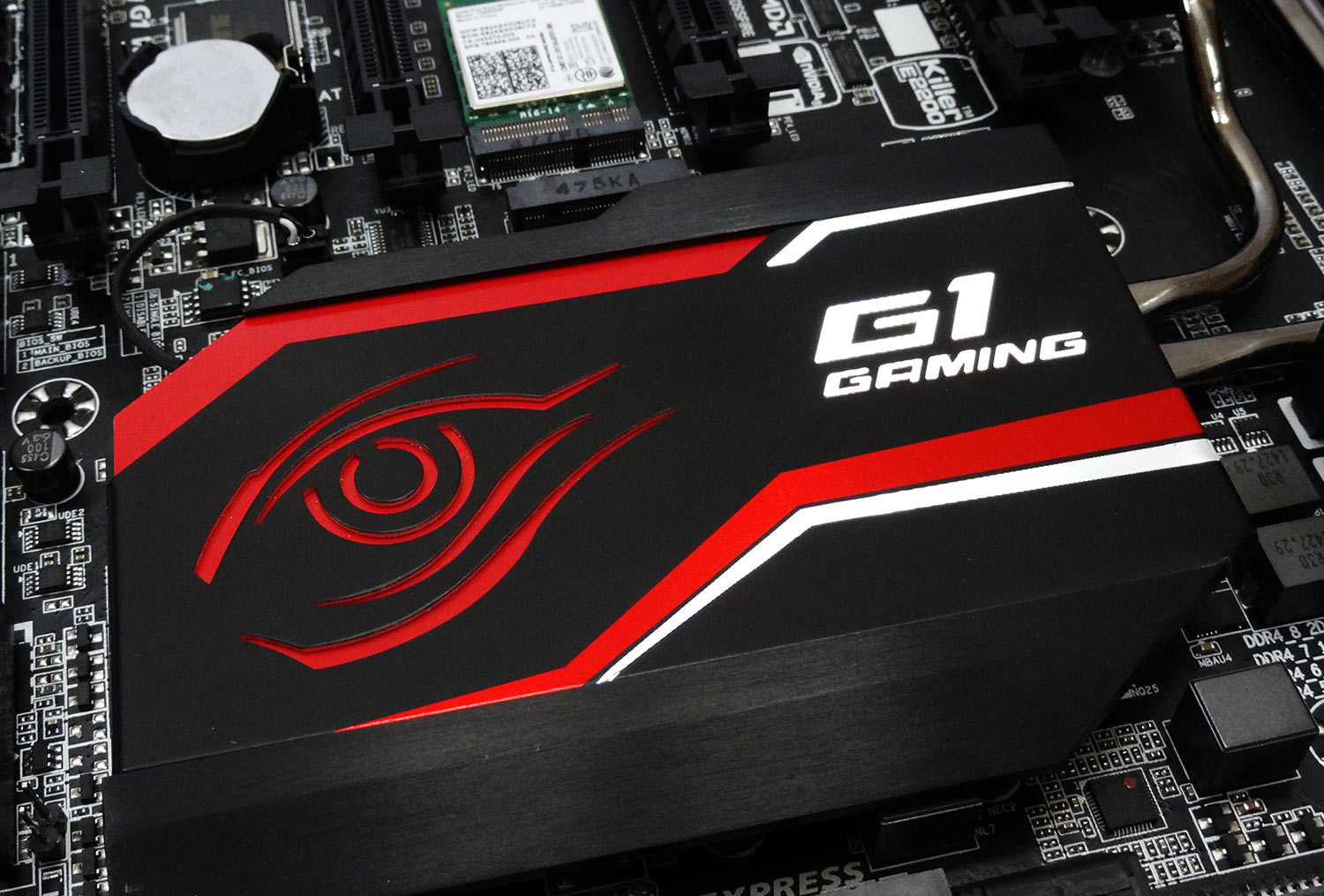

کمپانی گیگابایت در این مادربرد بیش از پیش به مسائل ظاهری و زیبایی مادربرد اهمیت داده و برای رنگ قرمز لوگو G1 GAMING حک شده بر روی هیتسینک تعبیه شده بر روی چیپست Intel X99 نوعی LED مخصوص به کار برده است. در تصویر بالا کانکتور 2 پین جهت اتصال به آند (A) و کاتد (K) این LED را ملاحظه میکنید.

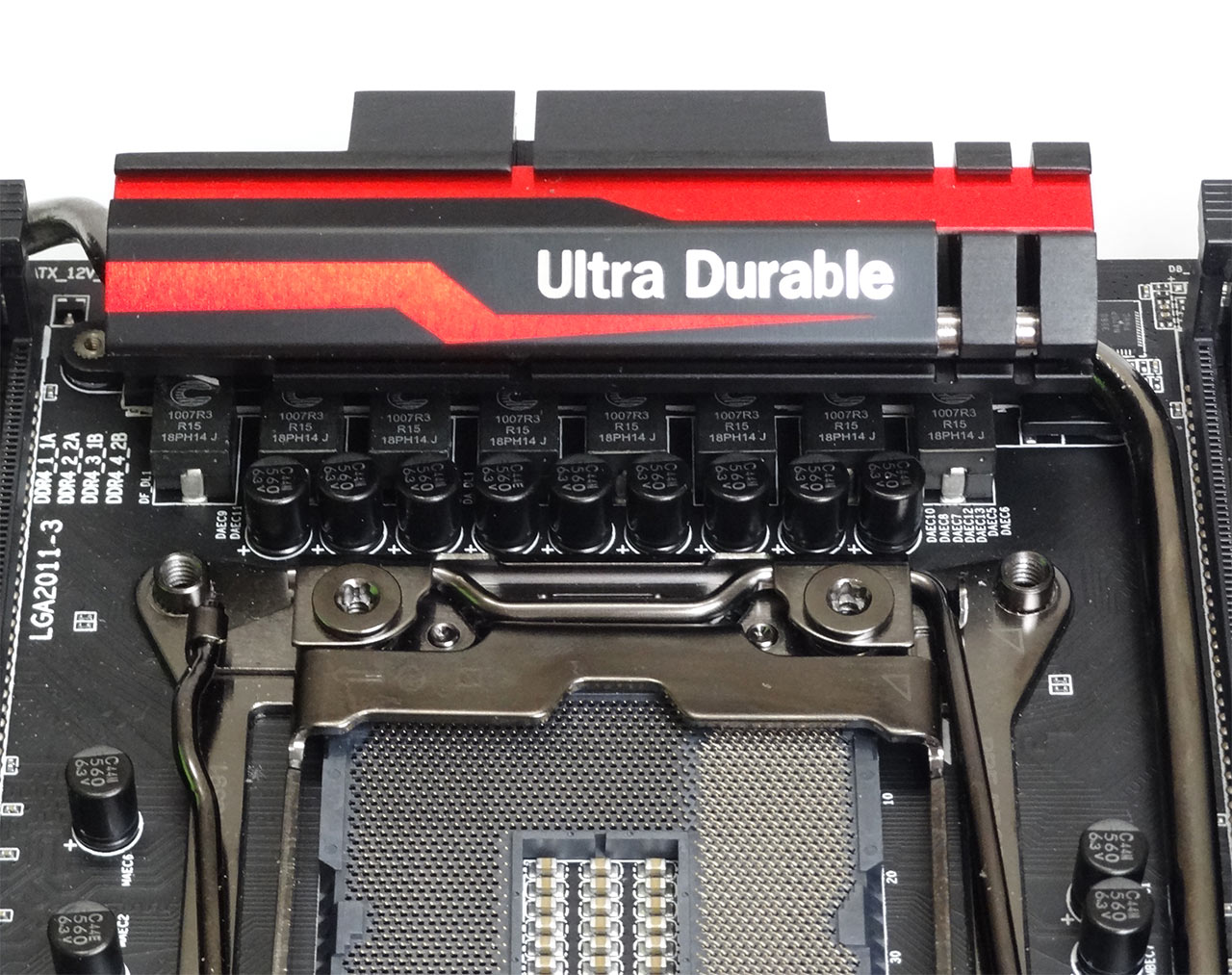

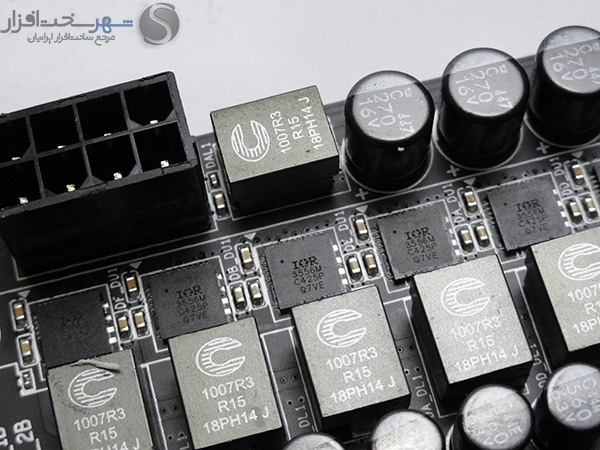

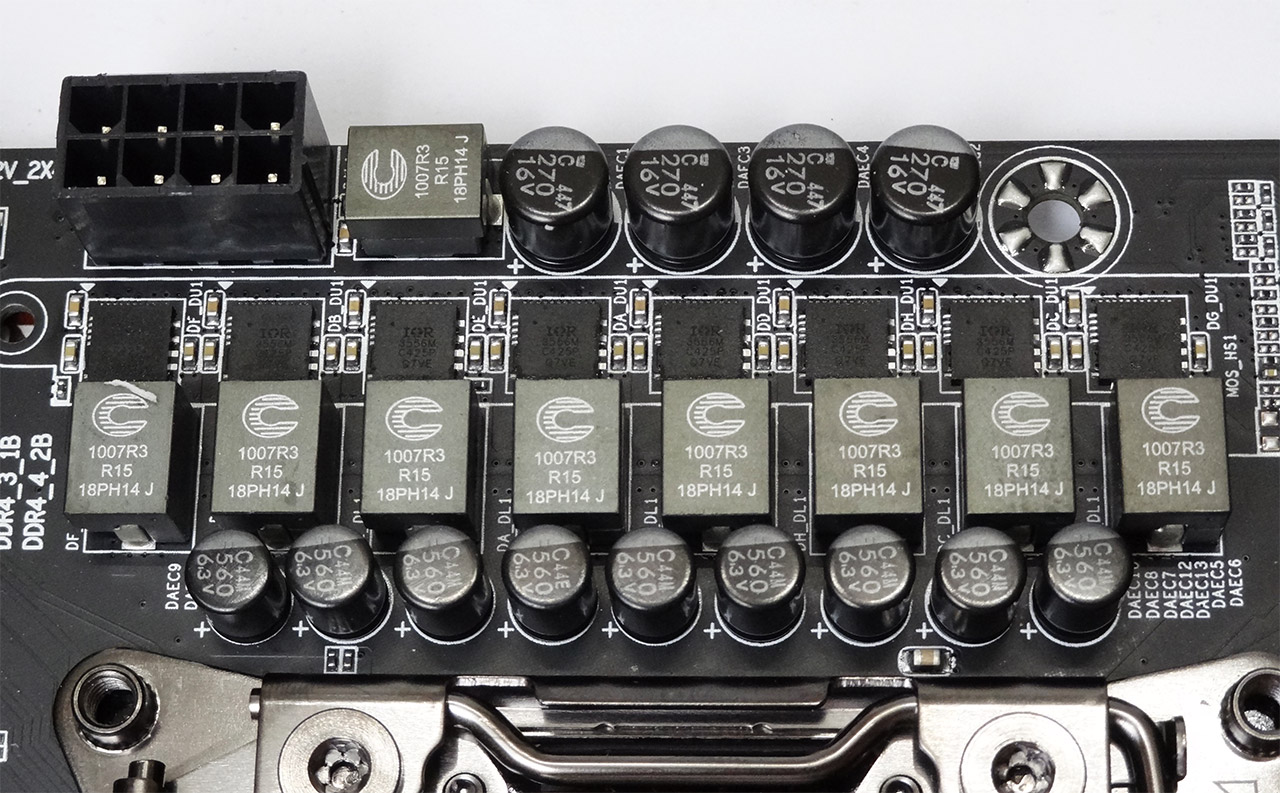

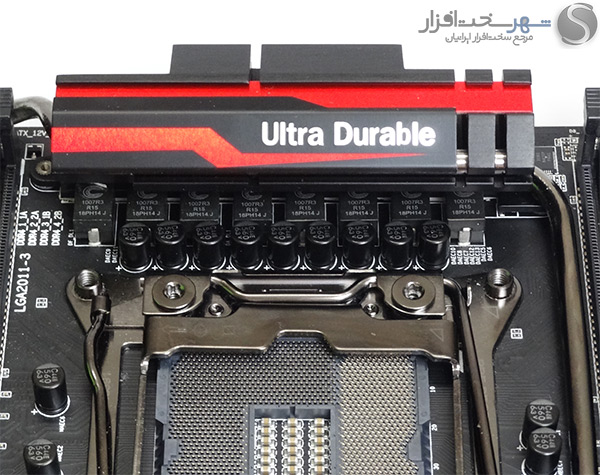

در تصویر بالا در نمایی بسته تمامی کامپوننت های تشکیل دهنده مدار رگولاتور ولتاژ این مادربرد را ملاحظه میکنید. همانطور که ملاحظه میکنید جریان مورد نیاز این مدار بهواسطه یک کانکتور i8-Pin E-ATX از منبع تغذیه سیستم دریافت میشود. البته همانطور که در محتویات داخل جعبه این مادربرد ملاحظه کردید نوعی مبدل مخصوص برای این کانکتور در نظر گرفته شده که بهواسطه آن اتصال 3 کانکتور i8-Pin E-ATX و بهصورت تئوری قابلیت دریافت 450W توان از منبع تغذیه سیستم جهت تغذیه پردازنده برای این مادربرد فراهم شده است.
ماسفت های به کار رفته در این مدار نیز از نوع PowIRstage IR3556 ساخت کمپانی International Rectifier میباشند که نسل جدید و مدل اصلاح شده IR3551 هستند. این چیپ ها که از آخرین ویژگیهای استاندارد Intel DrMOS V4.0 پشتیبانی میکنند هر 4 بخش مهم یک شریان کنترل شونده ولتاژ پردازنده، یعنی Driver MOSFET، Control MOSFET، Synchronous MOSFET و دیود شاتکی محافظ را بهصورت مجتمع درون خود جای دادهاند. همچنین به گفته کمپانی سازنده هر یک از این چیپ ها قابلیت تحمل 50A جریان DC را نیز دارا میباشند و در بدترین شرایط بازدهی انرژی بیش از 90% دارند.
علاوه بر این پشتیبانی از پروتکشن های VCC under voltage lockout (UVLO)، Over temperature protection (OTP)، Cycle-by-cycle self-preservation over current protection (OCP)، Preliminary overvoltage protection (Pre-OVP) و برخورداری از سخت افزار محلی لازم برای مانیتورینگ Real Time جریان خروجی و حرارت چیپ به همراه پشتیبانی از فرکانس PWM تا 1.0MHz از ویژگیهای ممتاز این ماسفت ها میباشد.
همچنین مشخصات فنی چوک های 15 میکروهانری (uH) مدل FP1007R3-R15-R ساخت کمپانی آمریکایی Cooper Industries از توانایی عبور جریان 76A آنها در دمای 25c درجه سانتی گراد خبر میدهد. مشخصاتی که روی کاغذ فوقالعاده محسوب میشوند.

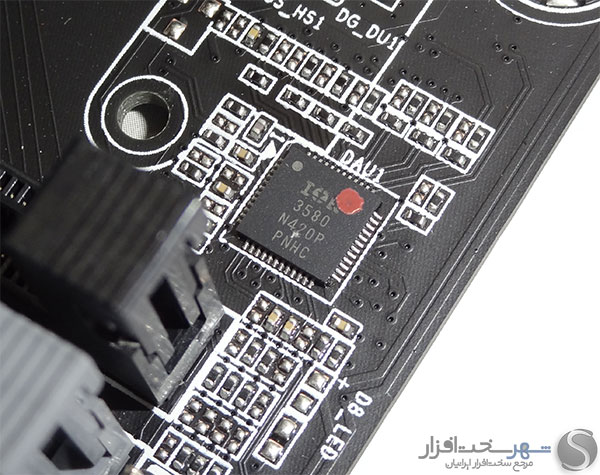

PWM Controller به کار رفته در این مادربرد مدل IR3580 ساخت کمپانی International Rectifier میباشد که در واقع یک single-loop digital multi-phase buck controller 8-Pahse با قابلیت پشتیبانی از استانداردهای VR12.5 Rev 1.3 کمپانی اینتل است.

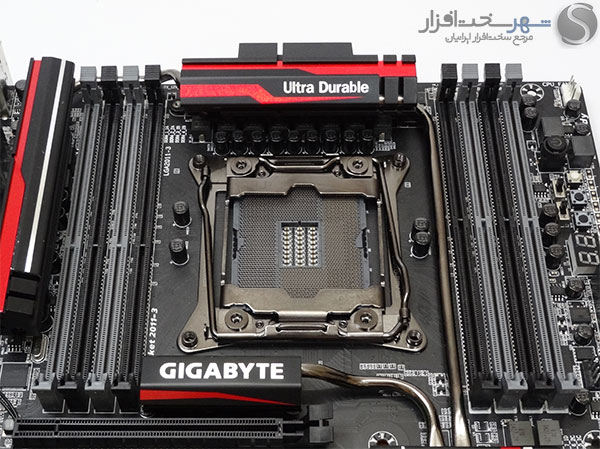

همانطور که ملاحظه کردید DIMM های این مادربرد به دو بخش تقسیم شدهاند و هر بخش شامل 2 کانال و 4 اسلات است. هر یک از بخشها دارای مدار رگولاتور ولتاژ 3Phase با همان معماری به کار رفته در مدار رگولاتور ولتاژ پردازنده است. البته در این مدار از ماسفت های 40 آمپری PowIRstage مدل IR3553 و چوک های معمولی استفاده شده است. هر یک از 2 مجموعه DIMM ها نیز دارای PWM Controller مجزا مدل IR 3570 میباشند. این چیپ دارای دو دسته خروجی مجزا و از نوع l4+1 Digital PWM میباشد. در این بین 2 شریان از 3 شریان مدیریت ولتاژ VDDR 1.2V و 1 شریان نیز کنترل ولتاژ VPP 2.5v ا(DRAM row access Voltage) را بر عهده دارد.
سیستم صوتی GIGABYTE AMP-UP Audio
-
سیستم صوتی GIGABYTE AMP-UP Audio
کمپانی گیگابایت حدوداً 2 سال پیش و با معرفی اولین مادربردهای رده بالا و گیمینگ سری G1 سیستم صوتی کاملاً انحصاری خود را نیز معرفی و بر روی مادربردهای نام برده پیاده سازی کرد. نسل جدید این سیستم صوتی که نسبت به نسل پیشین بهینه سازیهای فراوانی بر روی آن انجام شده از 8 قسمت اصلی تشکیل شده که مهمترین آنها به شرح زیر میباشند:

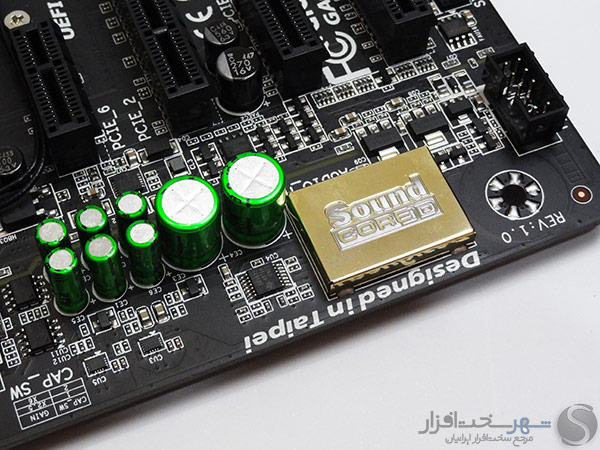

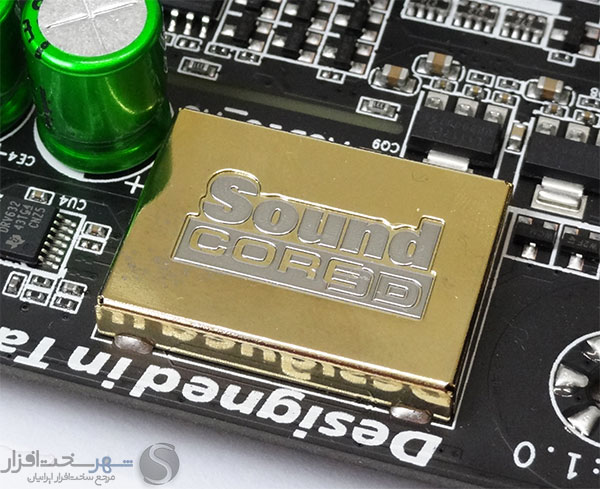

- پردازنده صوتی بسیار قدرتمند Creative Core 3D
این پردازنده صوتی که با کد تجاری CA0132 نیز شناخته میشود دارای DSP 4 هستهای و دارای SNR بیش از 102dB در بخش DAC و 101Db در بخش ADC میباشد. DSP های قدرتمند این پردازنده صوتی به گونه ای طراحی شده اند که در پردازش هر چه سریعتر افکت ها و فیلترهای مختلف و پیچیده صوتی گیم های مدرن بار پردازش را از دوش پردازنده به صورت کم کرده و باعث افزایش کلی عملکرد سیستم می شود. همچنین پردازش بسیار سریع و بون لگ ADC این پردازنده صوتی برای کاربرانی که با تنظیم و ساخت موزیک سر و کار دارند بسیار کاربردی و مهم می باشد. علاوه بر اینخروجی مجزا برای اتصال به آمپلیفایر هدفون و رابط میکروفون دیجیتال برای این کدک در نظر گرفته شده است. این چیپ همچنین از گواهیهای رمزگشایی Dolby Digital و THX TruStudio Pro پشتیبانی میکند که قابلیت تنظیم پارامترهای حرفهای صدا نظیر اکولایزر گرافیکی 10 باند، مدیریت BASS، speaker calibration، limiter، reverb و pitch shifter را برای کاربر فراهم میکند. علاوه بر این برای جلوگیری از تأثیر نویز های الکترومغناطیسی موجود یک محافظ EMI با روکش طلا برای این کدک در نظر گرفته شده تا همه چیز برای شنیدن صدایی خالص و با تفکیک بسیار بالا آماده باشد. لازم به ذکر است که به واسطه استفاده از این پردازنده صوتی، پردازش های اساسی صدا دیگر روی CPU قرار نمیگیرد.
- GIGABYTE Direct Audio Route Design
کمپانی گیگابایت در طراحی جدید مدار سیستم صوتی سعی کرده تا با کاهش واسطه ها و Wire های موجود بین ورودی صدا از گذرگاه HD Audio منشعب شده از چیپست X99 تا خروجی جک 3.5mm تلفات انرژی سیگنال را حذف کرده، نویز EMI و تداخل فرکانسی را کاهش داده و با کاهش فاصله بین آمپلیفایر هدفون و خروجی های صدا روی هم رفته باعث افزایش کیفیت سیگنال و خلوص صدای خروجی شده است.

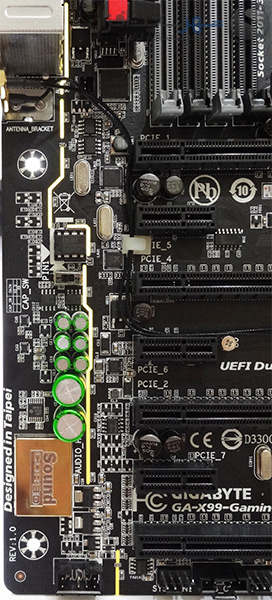

- ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد
در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخشهای مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخشهای مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس crosstalk (تداخل فرکانسی بین دو کانال مجزای صدا) خواهد شد.

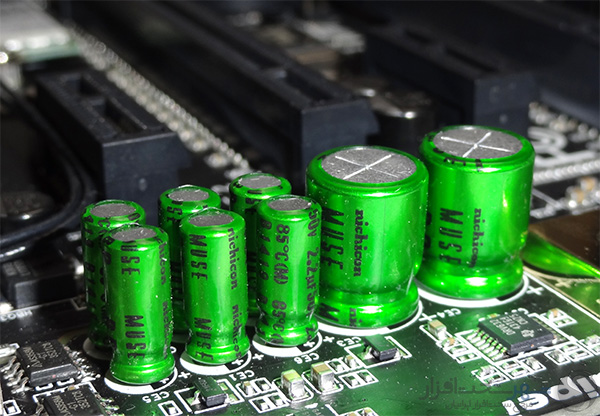

- خازنهای فیلتر مخصوص سری MUSE ES ساخت کمپانی ژاپنی Nichicon
خازنهای بای پولار سری ES به کار رفته در این مادربرد از سری رده متوسط خازنهای آکوستیک ساخت کمپانی Nichicon محسوب میشوند و معمولاً جنس صدای گرم و دلنشین در خروجی ایجاد میکنند.

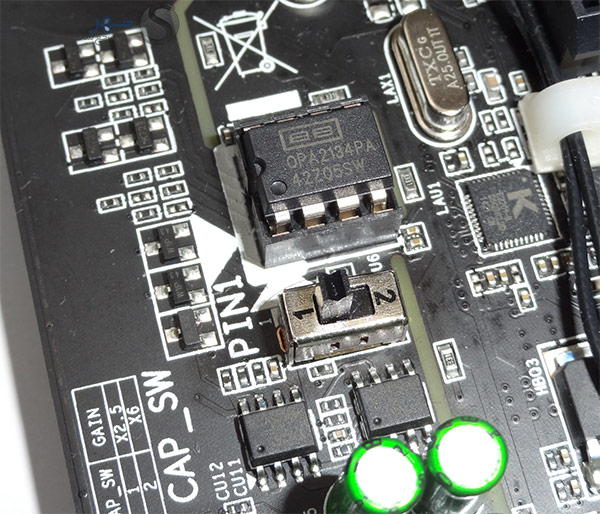

- Upgradable OP-AMP
خروجی صدا در این سیستم صوتی توسط یک OP-AMP قابل تعویض توسط کاربر تقویت میشود. آپ امپ در نظر گرفته شده بهصورت پیش فرض مدل OPA2134PA ساخت کمپانی معروف آمریکایی Burr Brown میباشد که جهت پخش فرکانسهای بالای تمیز و تقویت صدای بدون اغراق و Full Range بهینه سازی شده است. همچنین توسط یک میکرو سوئیچ گین تقویت این تقویت کننده در دو حالت 2.5 و 6 برابر قابل تغییر است. به گفته کمپانی سازنده گین 6 برابر برای اتصال به اسپیکرها و هدفونهای با امپدانس ورودی بالا ایده آل خواهد بود.
- آمپلیفایر هدفون پانل جلویی کیس
آمپلیفایر هدفون در نظر گرفته شده برای این سیستم صوتی نیز مدل DRV632 ساخت کمپانی Texas Instruments است که با امپدانس خروجی 600 اهم ایده آل ترین شرایط را برای اتصال به هدفونهای حرفهای موجود در بازار کنونی فراهم کرده است.

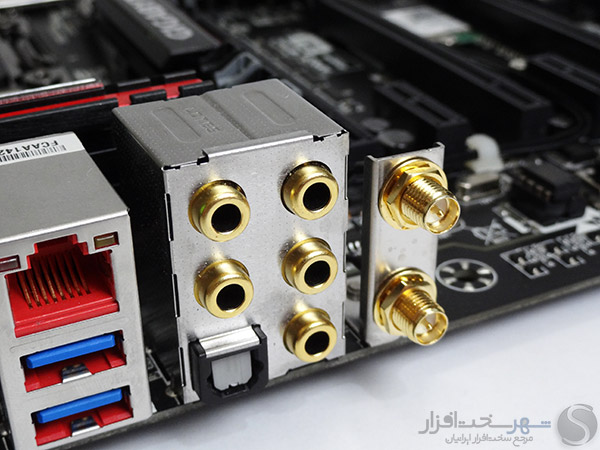

- جکهای خروجی صدا با روکش طلا
از دیگر خصوصیات کم نظیر این بخش میتوان به روکش طلا در نظر گرفته شده برای جکهای 3.5mm خروجی صدا اشاره کرد که خلوص سیگنال خروجی را به میزان قابل توجهی افزایش خواهد داد. همچنین آلیاژ طلا دوام این کانکتورها را تضمین میکند و گذشت زمان و عوامل محیطی مانند رطوبت نیز باعث اکسیداسیون، خوردگی و کاهش ضریب هدایت آنها نخواهد شد.

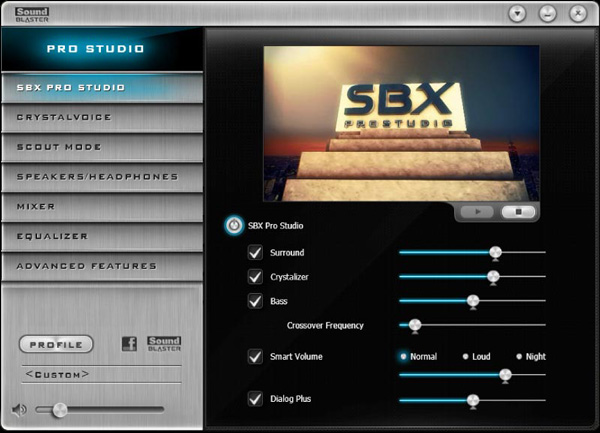

- پردازش نرم افزاری بهواسطه Creative SBX Pro Studio
کمپانی گیگابایت علاوه بر تمهیدات سخت افزاری نام برده قابلیت پشتیبانی از نرم افزار بسیار حرفهای Creative SBX Pro Studio و ویژگیهای Crystal Sound را نیز برای دارندگان این مادربرد فراهم ساخته تا در حین پخش موسیقی، فیلم و حتی در شرایط گیمینگ از کیفیت عالی صدا لذت ببرند.
GIGABYTE G1™ Networking
-
G1™ Networking
همانند اکثر مادربردهای گیمینگ برای این مادربرد نیز دو عدد پورت شبکه (Ethernet) رده بالا و بسیار قدرتمند در نظر گرفته شده است.

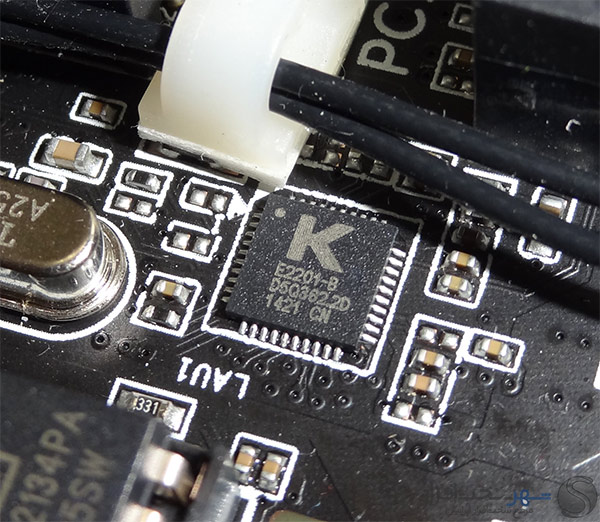

کنترلر فوقالعاده قدرتمند Killer™ E2200 ساخت کمپانی Qualcomm Atheros منشعب میشود. این چیپ با پشتیبانی از تکنولوژی Advanced Stream Detect با شناسایی و اولویت بندی ترافیک شبکه بهصورت هوشمند، عملکرد بهمراتب بهتری نسبت به کنترلرهای معمولی در بازیهای تحت شبکه و رسانههای چند رسانهای آنلاین از خود نشان میدهد.
همچنین کمپانی گیگابایت با تعبیه یکی از مدرنترین Ethernet کنترلرهای ساخت کمپانی اینتل (Intel® I218V) بر روی این مادربرد خیال گیمرهای آنلاین را برای رهایی از لگ های احتمالی راحت کرده است! این کنترلر بهواسطه بهینه سازیهای سخت افزار و نرم افزاری در مقایسه با کنترلرهای مشابه 1.4 برابر زمان تأخیر کمتری در دریافت و ارسال اطلاعات خواهد داشت و کارایی آنها نیز در UDP game-data دو برابر خواهد شد. این در حالی است که تستهای عملی این چیپ ثابت کرده حتی در پهنای باند حدوداً 1Gbps نیز درصد زیر بار رفتن CPU سیستم کمتر از چند درصد میباشد.
علاوه بر این و همانند تمامی مادربردهای رده بالای گیمینگ کمپانی گیگابایت با تعبیه یک ماژول Dual Band Wireless-AC مدل 7260 ساخت کمپانی اینتل تکنولوژی های بی سیم WiFi 802.11 b/g/n/ac با سرعت 867 Mbps و Bluetooth 4.0 را برای این مادربرد فراهم کرده است. این ماژول که بیشتر در لپ تاپ ها ، الترابوک ها و کامپیوترهای All-in-One استفاده می شود از هر دو باند فرکانسی 2.4/5GHz پشتیبانی کرده و قابلیت اتصال به آنتن های از نوع 2T2R را دارد.
نگاهی نزدیکتر (سوئیچهای ویژه)
-
نگاهی نزدیکتر (سوئیچهای ویژه)

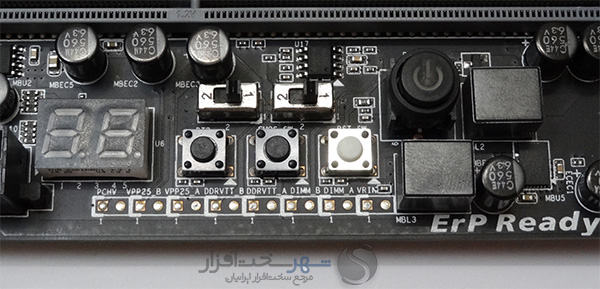

علاوه بر سوئیچهایی که در پانل پشتی مادربرد تعبیه شدهاند همانند تمامی مادربردهای رده بالا و گیمینگ در این مادربرد نیز تسهیلات ویژهای برای اورکلاکرهای حرفهای در نظر گرفته شده است.
همانند اکثر مادربردهای جدید کمپانی گیگابایت سوئیچها و امکانات مرتبط با Extreme Overclocker ها در بخش بالا و سمت راست PCB و دقیقاً در کنار DIMM های RAM تعبیه شدهاند. کلیدهای Power و Reset که نیازی به توضیح ندارند. سویچ CLR-CMOS نیز برای برگرداندن تنظیمات Bios به حالت پیش فرض به کار میرود. در این میان سوئیچی که در سمت چپ تصویر بالا مشخص است DTB نامیده شده که مخفف Direct to BIOS Button میباشد. با فشردن این سوئیچ حتی در زمانی که قابلیت FAST Boot فعال شده باشد مادربرد بلافاصله پس از راه اندازی مجدد سیستم وارد محیط UEFI Bios میشود.
دقیقاً در بالای این سوئیچها دو عدد سوئیچ دوحالته تعبیه شده که یکی از آنها برای فعال یا غیرفعال کردن قابلیت Dual Bios و دیگری برای انتخاب Bios بهصورت دستی کاربرد دارد.
در بخش پایینی این سوئیچها و دقیقاً در حاشیه مادربرد نیز 8 گره برای اندازه گیری ولتاژ بخشهای مختلف PCH، ولتاژ ماژولهای RAM و بخشهای مختلف پردازنده توسط ولتمترهای دیجیتال تعبیه شده که برای اورکلاکرهای حرفهای یکی از مهمترین امکانات محسوب میشود.
علاوه بر تمامی اینها یک عدد سون سگمنت دو رقمی نیز در این بخش تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص مشکلات سخت افزاری بخشهای مختلف سیستم را گزارش میکند.
نگاهی نزدیکتر (معرفی مهمترین چیپ های کنترلر)
-
نگاهی نزدیکتر (معرفی مهمترین چیپ های کنترلر)

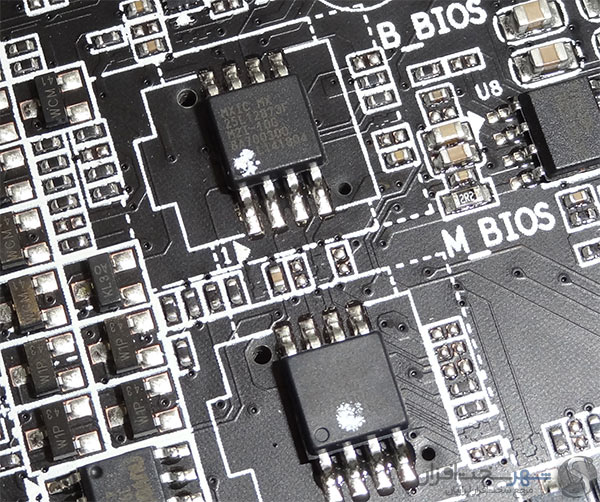

در تصویر بالا هر دو چیپ Bios این مادربرد را ملاحظه میکنید که تحت عنوانهای M_BIOS و B_BIOS نام گذاری شدهاند. این چیپ ها با ظرفیت 128Mbit هر یک بهصورت مستقل UEFI BIOS این مادربرد را در خود جای دادهاند. به یمن برخورداری این مادربرد از قابلیت Dual Bios در صورتی که به هر علتی یکی از چیپ ها یا کد ماشین درون آن آسیب ببیند بهصورت خودکار چیپ دوم وارد مدار خواهد شد.

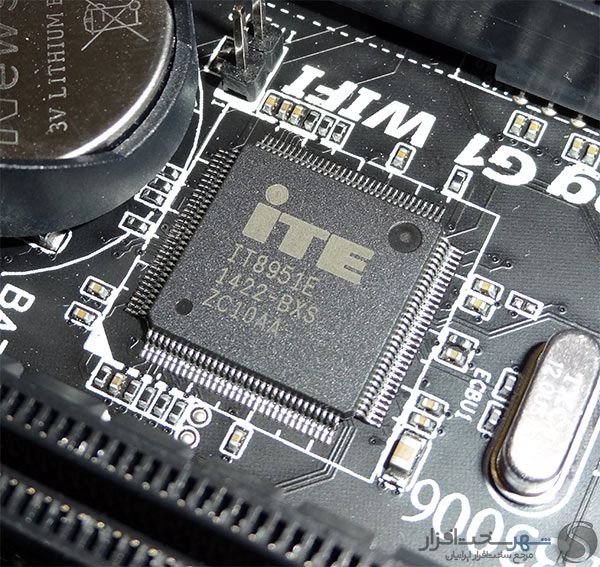

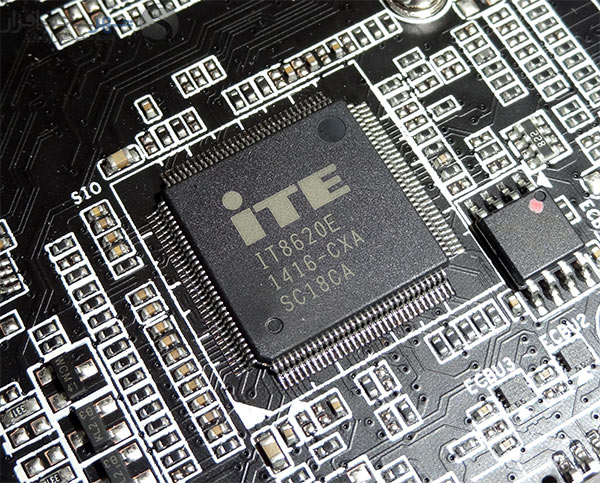

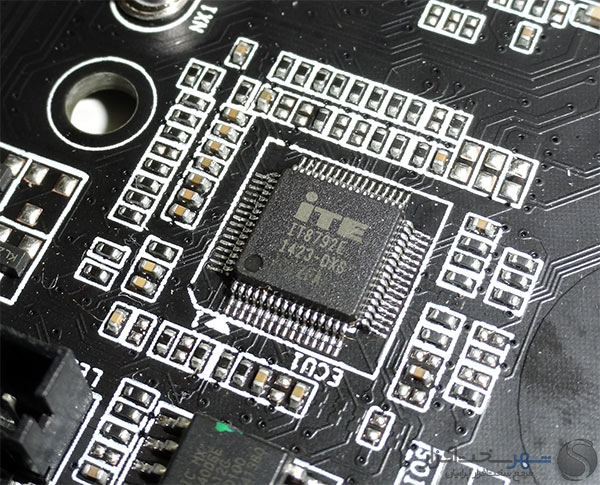

چیپ های ITE IT8620E و ITE IT8792E نیز Super I/O controller این مادربرد هستند. این چیپ ها مانیتورینگ و کنترل ولتاژهای اصلی، کنترل سرعت چرخش فنها و مونیتور حرارت گزارش شده توسط حسگرهای موجود در مادربرد، چیپست و پردازنده را بر عهده دارند.
همانطور که اشاره شد بهواسطه قابلیت جدید Q-Flash Plus بهروزرسانی Bios در این مادربرد حتی در صورتی که سیستم فاقد RAM یا CPU باشد نیز امکان پذیر شده است. چیپست ITE IT8951E کنترل و مدیریت فرآیند مورد نظر را بر عهده دارد.

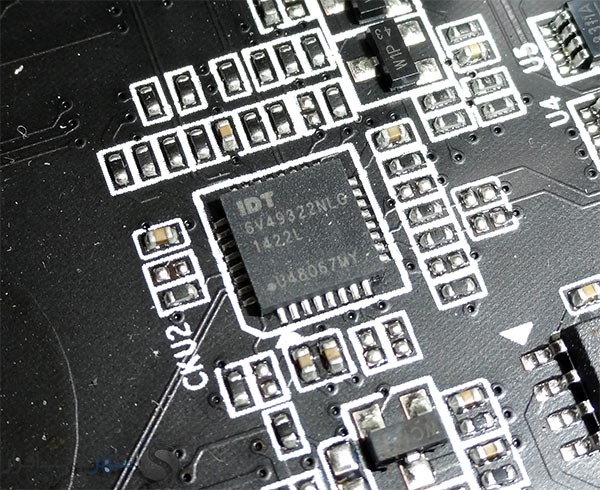

چیپ IDT6349322 بهواسطه ایجاد Divider های مختلف برای فرکانس BCLK مادربرد، دسترسی به فرکانسهای بالاتر BCLK را برای اورکلاکرها تسهیل میکند.

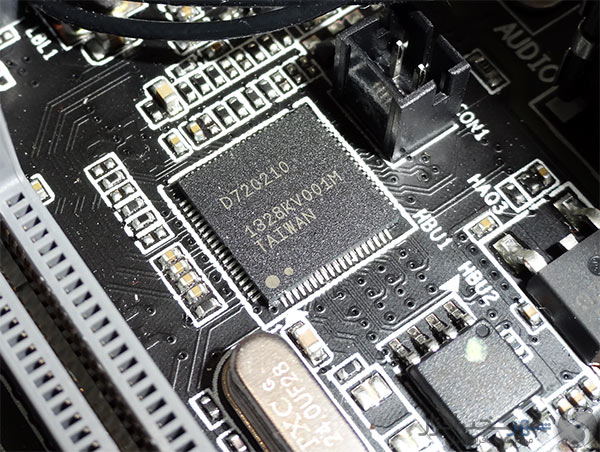

در این مادربرد 2 عدد کنترلر USB 3.0 HUB مدل µPD720210 ساخت کمپانی Renesas هر یک بهتنهایی 1 پورت USB 3.0 منشعب شده از چیپست X99 را به 4 پورت مستقل مبدل میکنند. در واقع تمامی 8 پورت USB 3.0 تعبیه شده در پانل پشتی کیس از این دو USB 3.0 HUB منشعب میشوند.

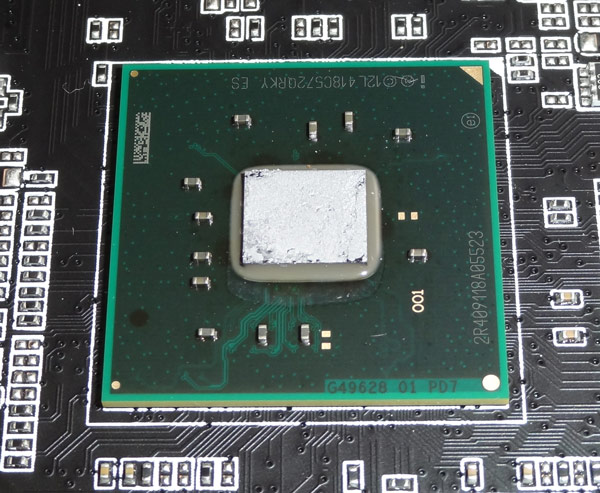

در تصویر بالا نیز مهمترین چیپست این مادربرد یعنی Intel X99 را ملاحظه میکنید. این چیپست که دارای ابعاد 25mm x 25mm است، با فناوری 32nm ساخته شده و دارای حداکثر TDP حدوداً 6.5W است. همچنین به گفته کمپانی اینتل حداکثر حرارت قابل تحمل آن نیز 93 درجه سانتیگراد برآورد شده است.
GIGABYTE UEFI DUAL BIOS
-
GIGABYTE UEFI DUAL BIOS
کمپانی گیگابایت برای Bios این مادربرد 4 محیط کاربری مختلف مبتنی بر رابط گرافیکی UEFI در نظر گرفته است.
- Smart Tweak: محیطی کاملاً گرافیکی و فوقالعاده کاربرپسند به همراه طیف وسیع پارامترها برای اورکلاکرهای حرفهای با رزولوشن استاندارد 1024x768
- Smart Tweak HD: محیط گرافیکی Smart Tweak البته با قابلیت پشتیبانی از رزولوشن Full HD (1920x1080)

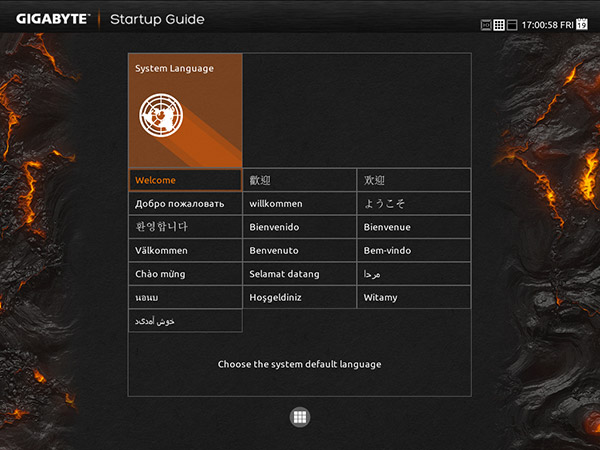

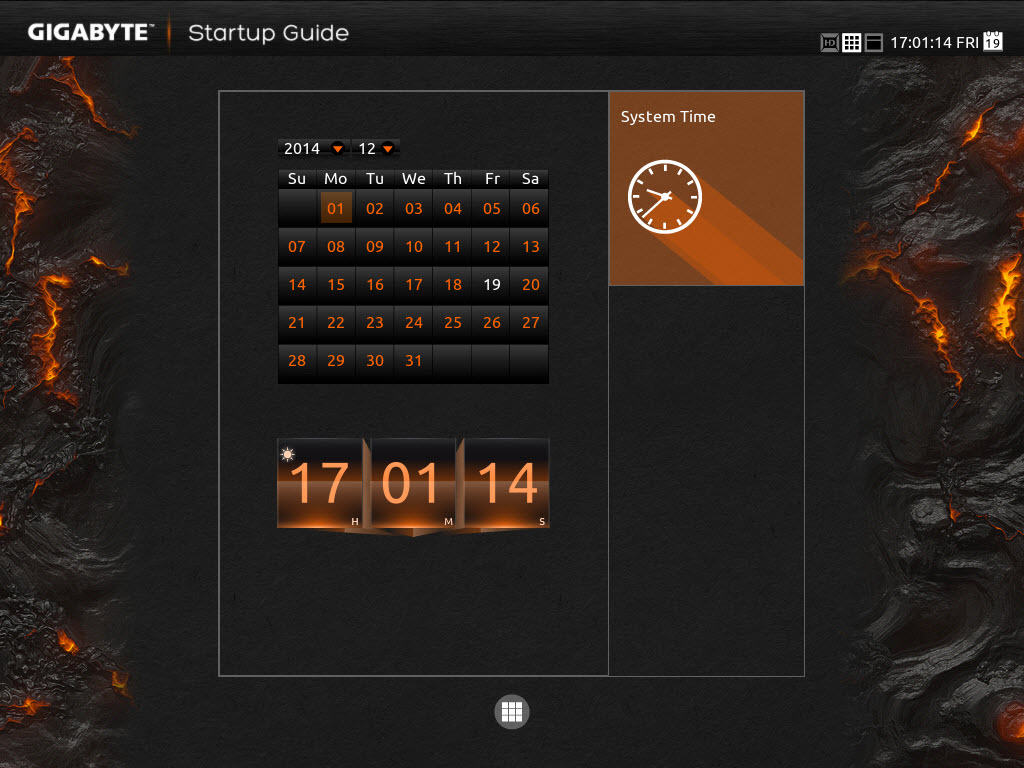

- Startup Guide: اگر برای اولین بار وارد محیط Bios شوید محیطی گرافیکی البته با امکان تنظیم پارامترها بهصورت کاملاً محدود برای کاربران غیرحرفهای و تازه کار در نظر گرفته شده که از زبانهای مختلف حتی فارسی نیز پشتیبانی میکند

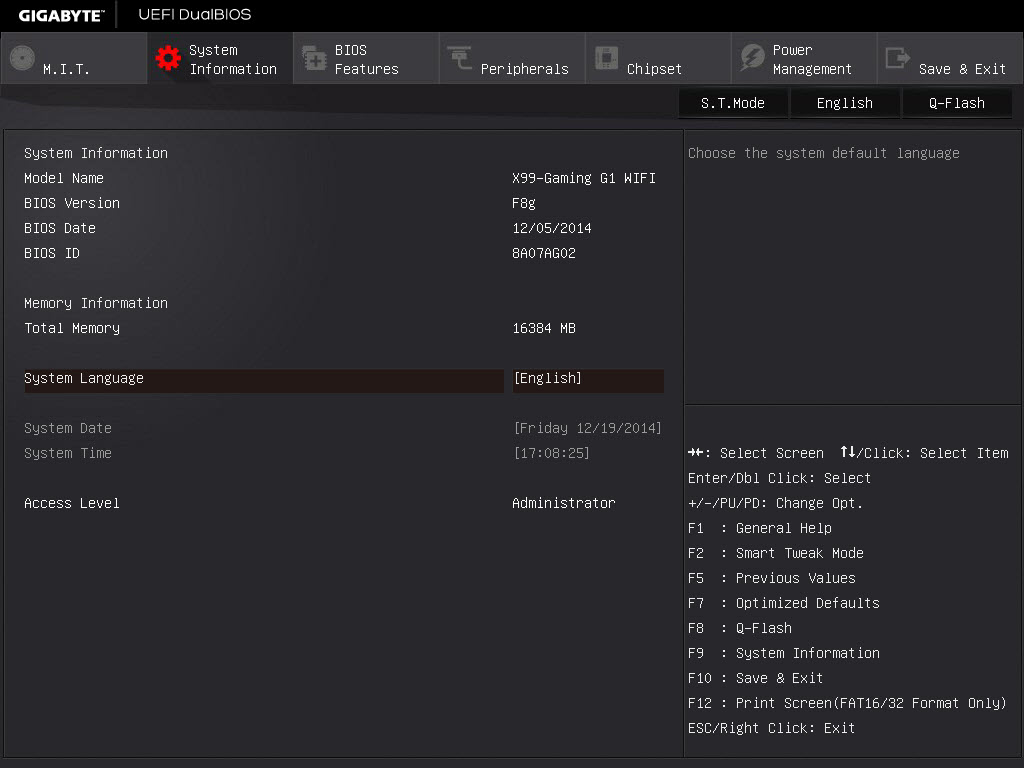

- Classic Mode: محیطی مشابه Bios های قدیمی البته با قابلیت پشتیبانی از ماوس که تمامی تنظیمات حرفهای اعم از ولتاژها، فرکانسها و امکانات مانیتورینگ بهصورت کامل در آن گنجانده شده است.

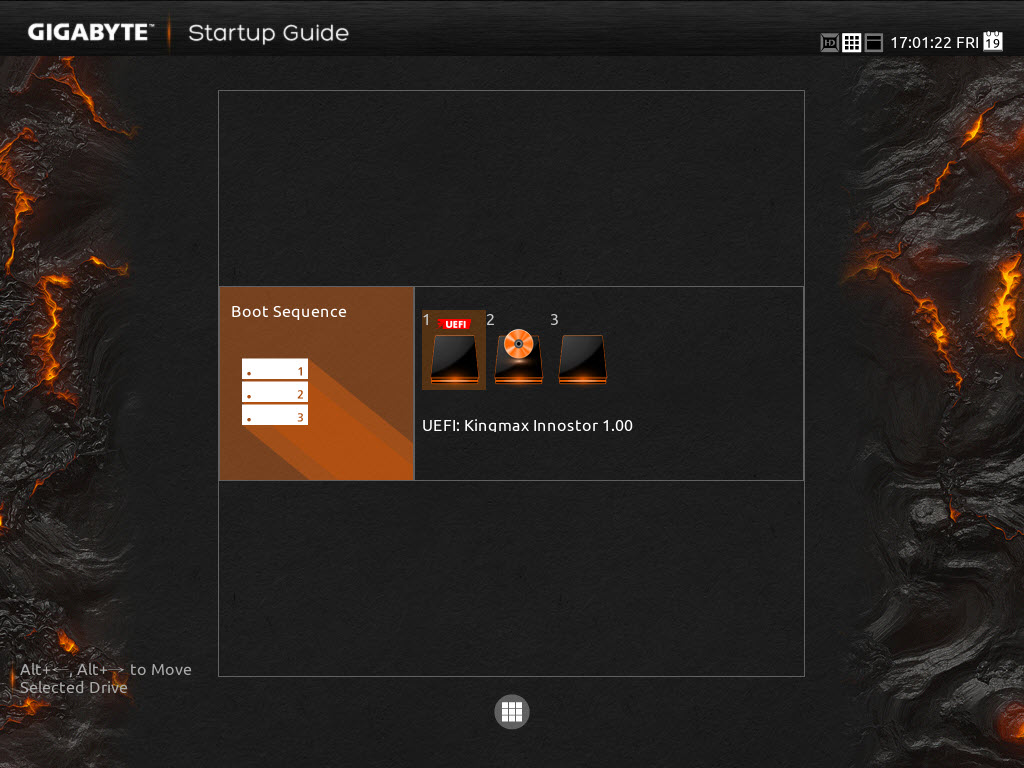

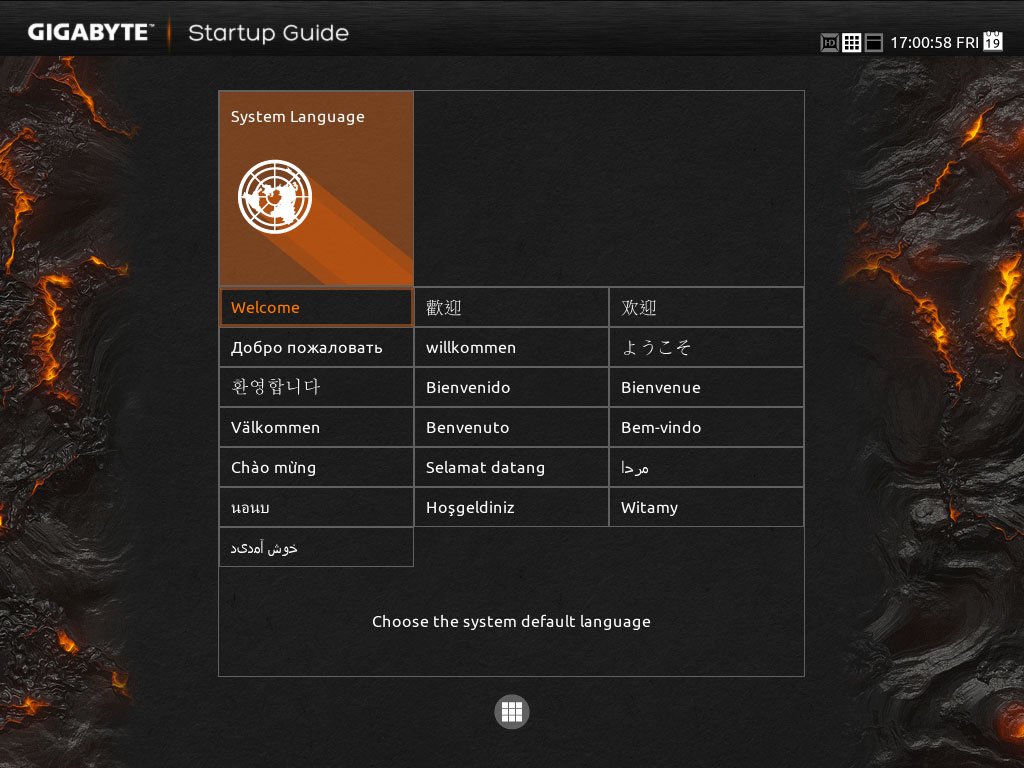

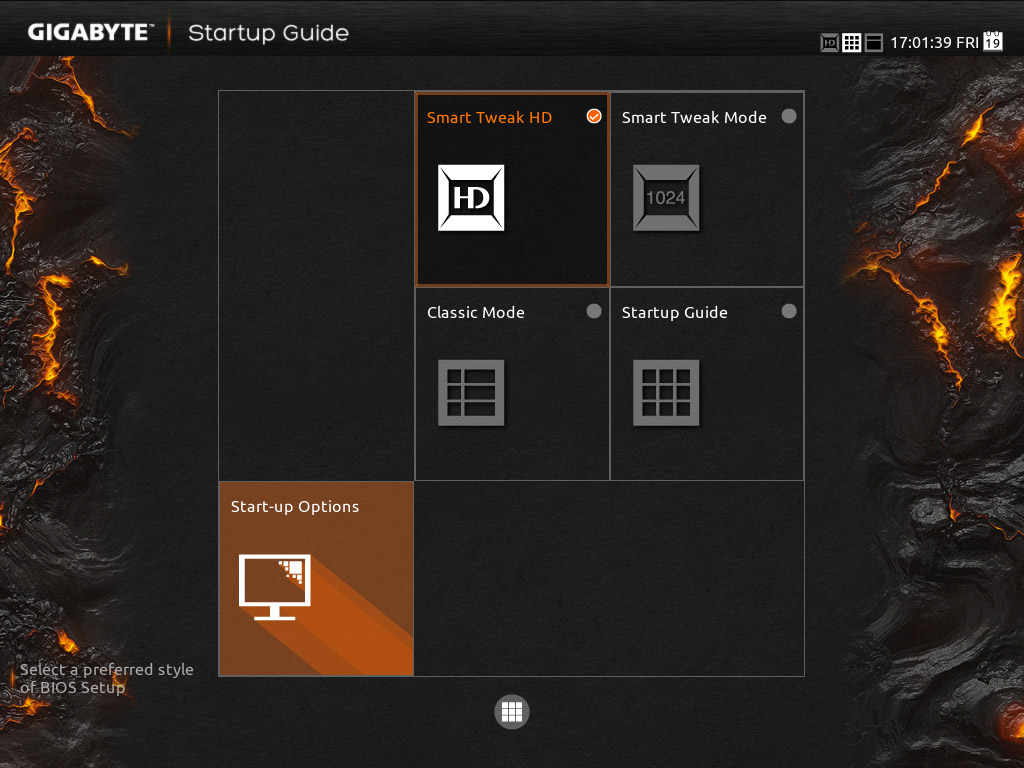

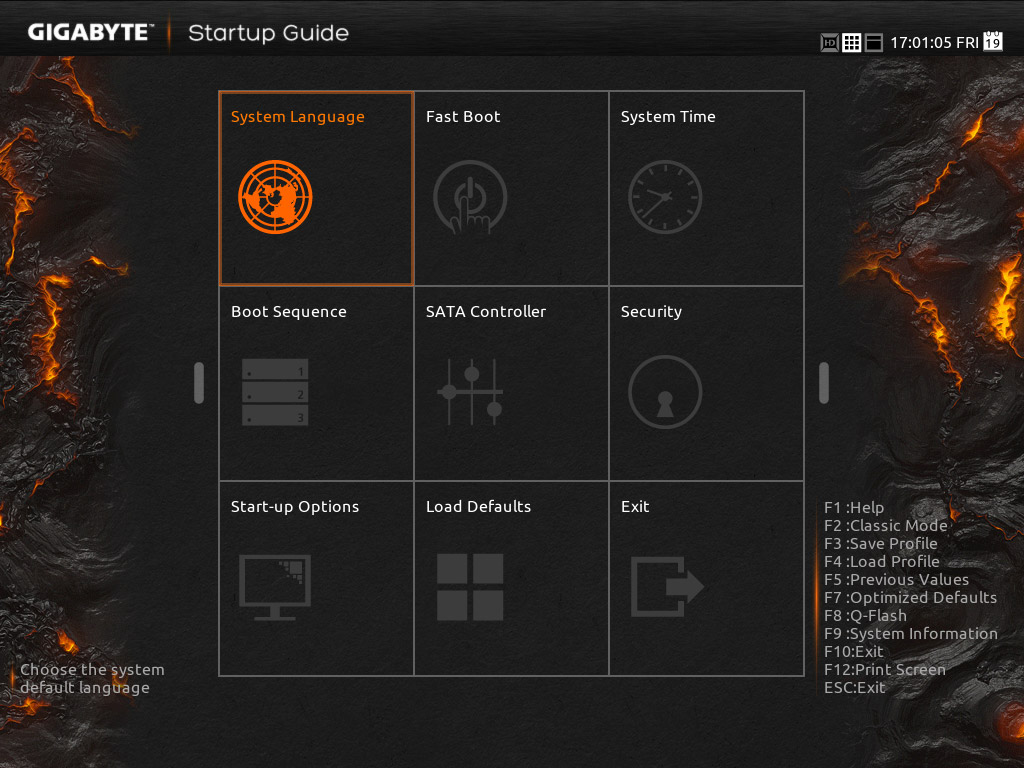

همانطور که در تصویر بالا ملاحظه میکنید اگر برای بار اول وارد محیط Bios شوید در حین خوش آمد گویی از شما خواسته میشود که زبان مورد علاقه خود را انتخاب کنید.
همانطور که به آن اشاره شد قابلیت تنظیم برخی پارامترها بهصورت محدود در این محیط گنجانده شده است.

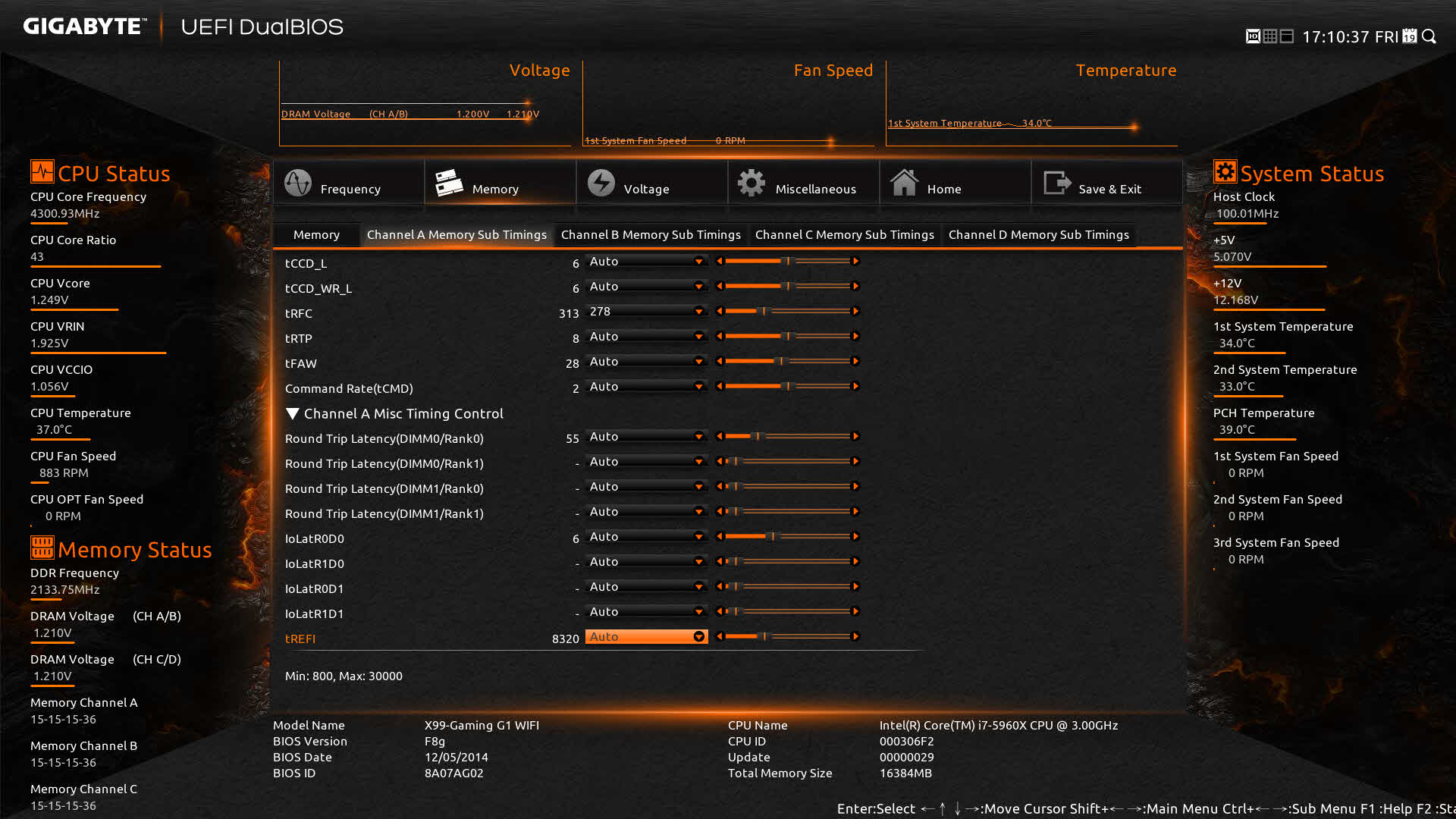

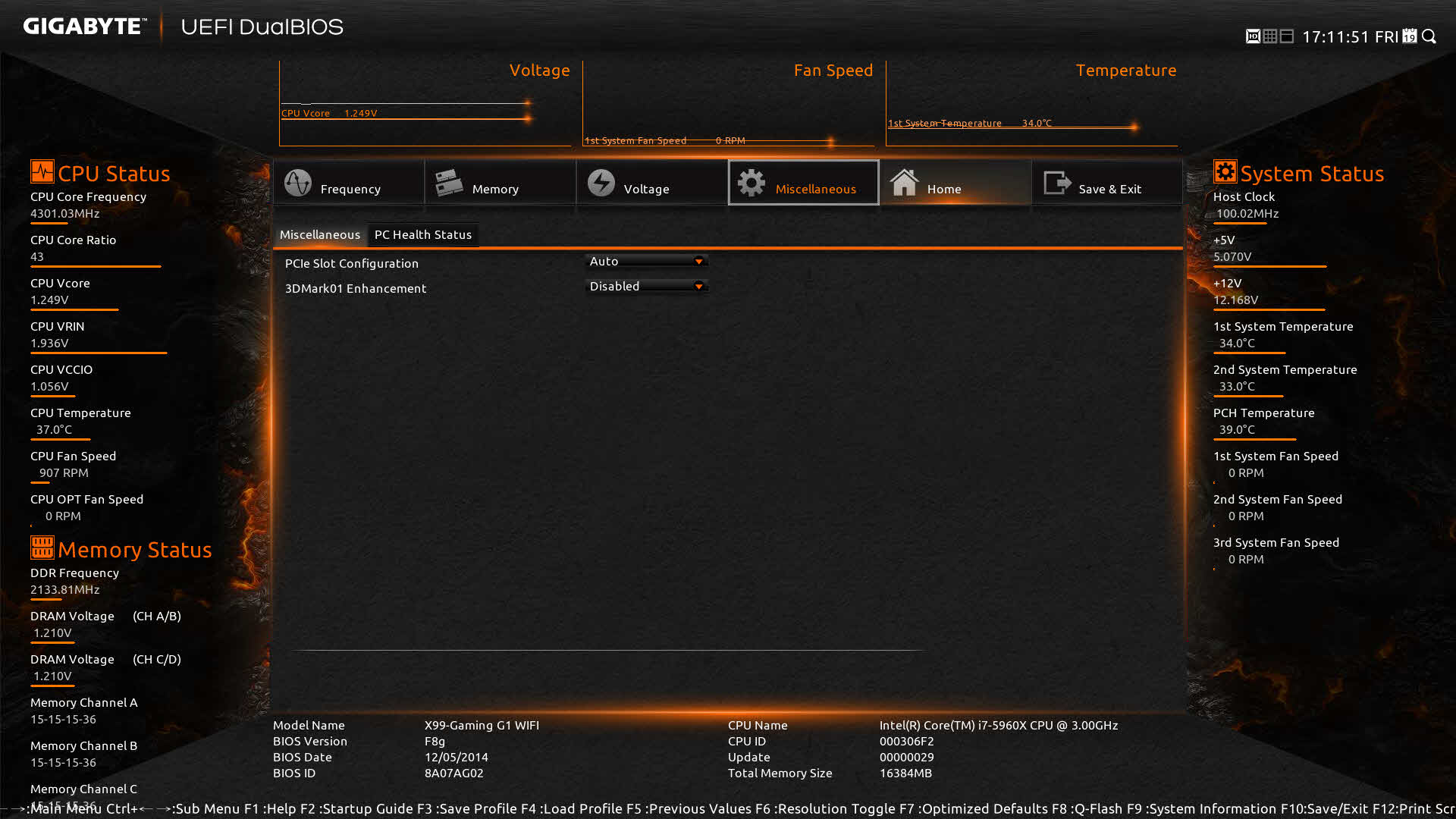

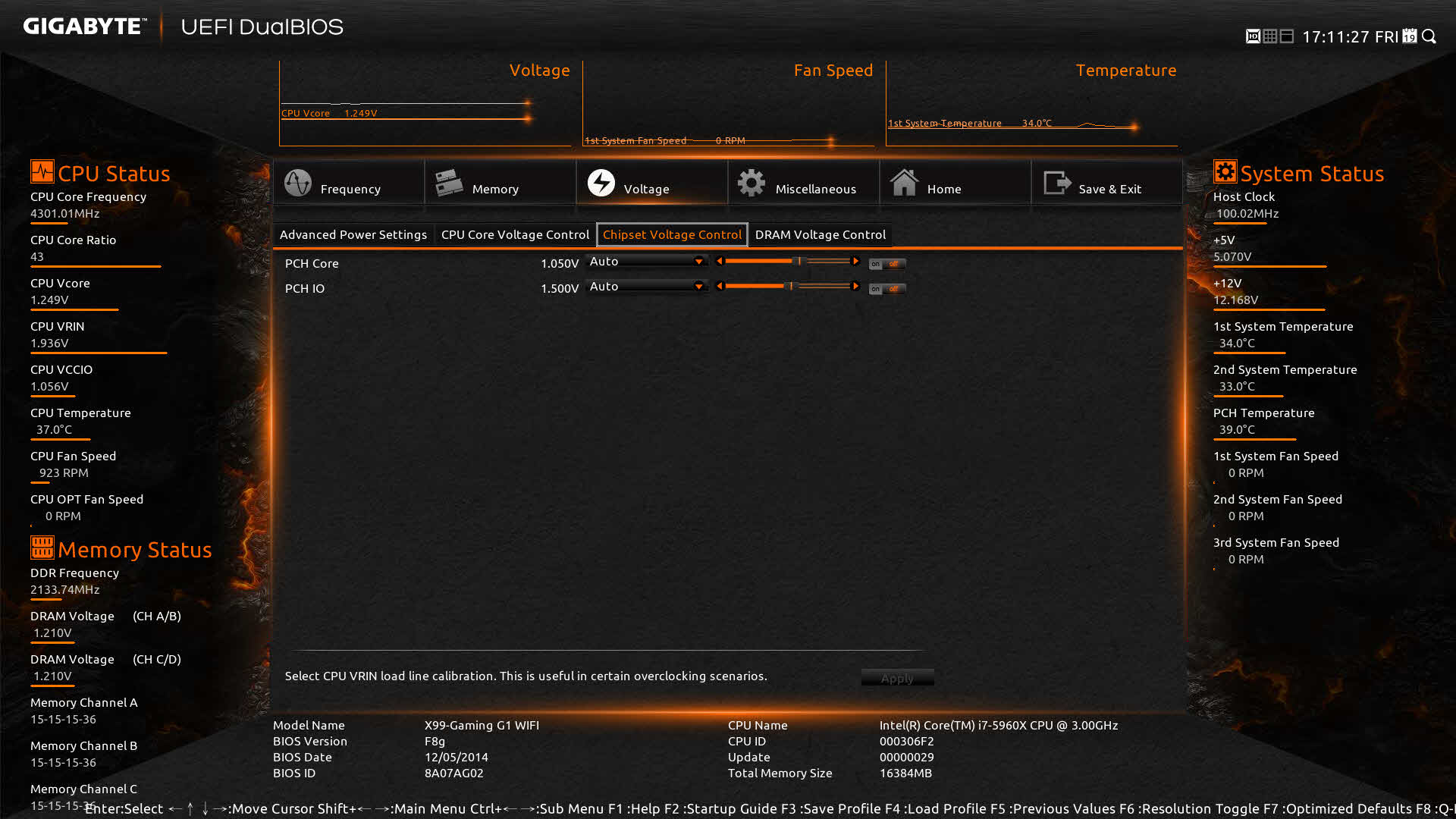

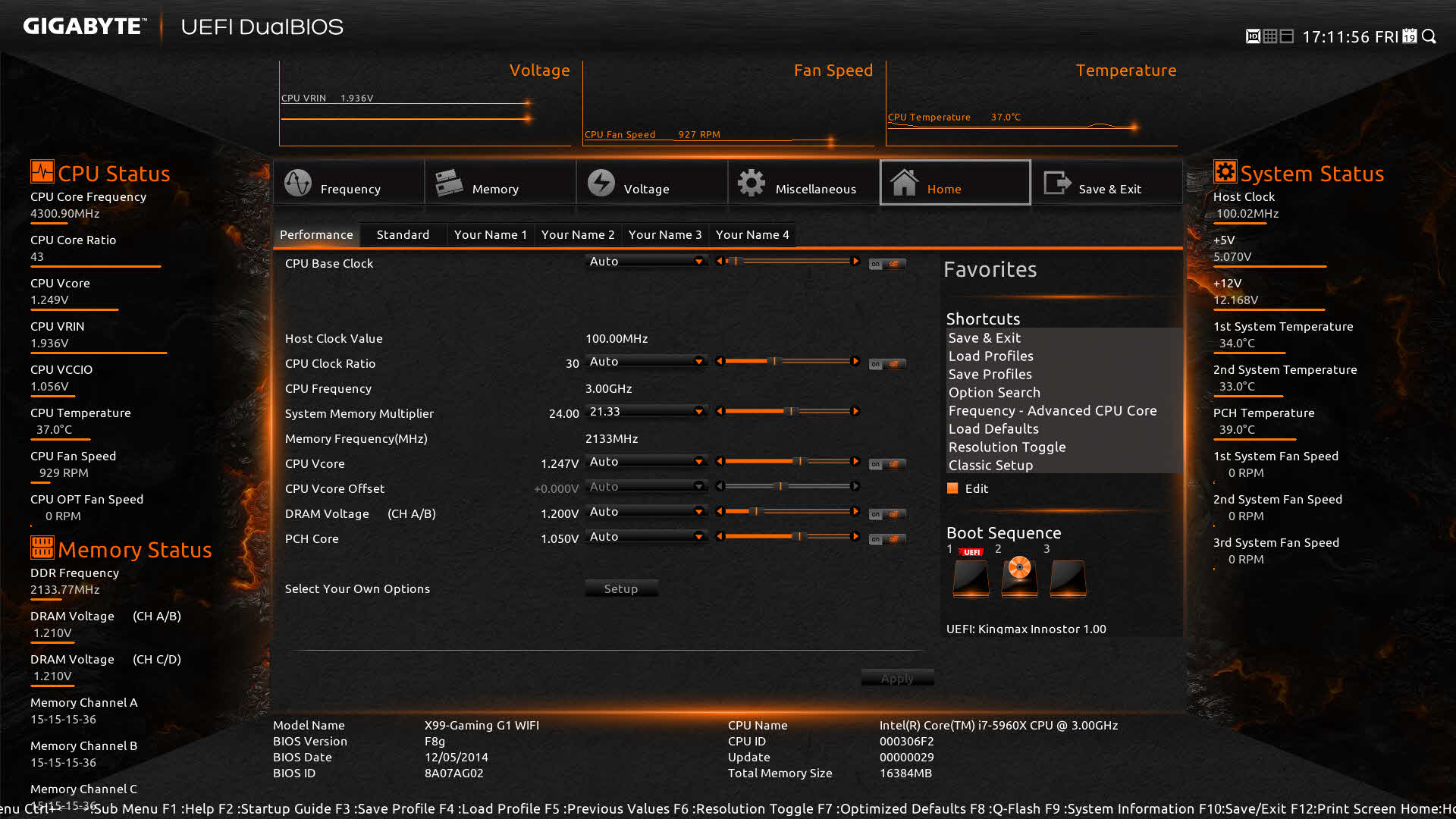

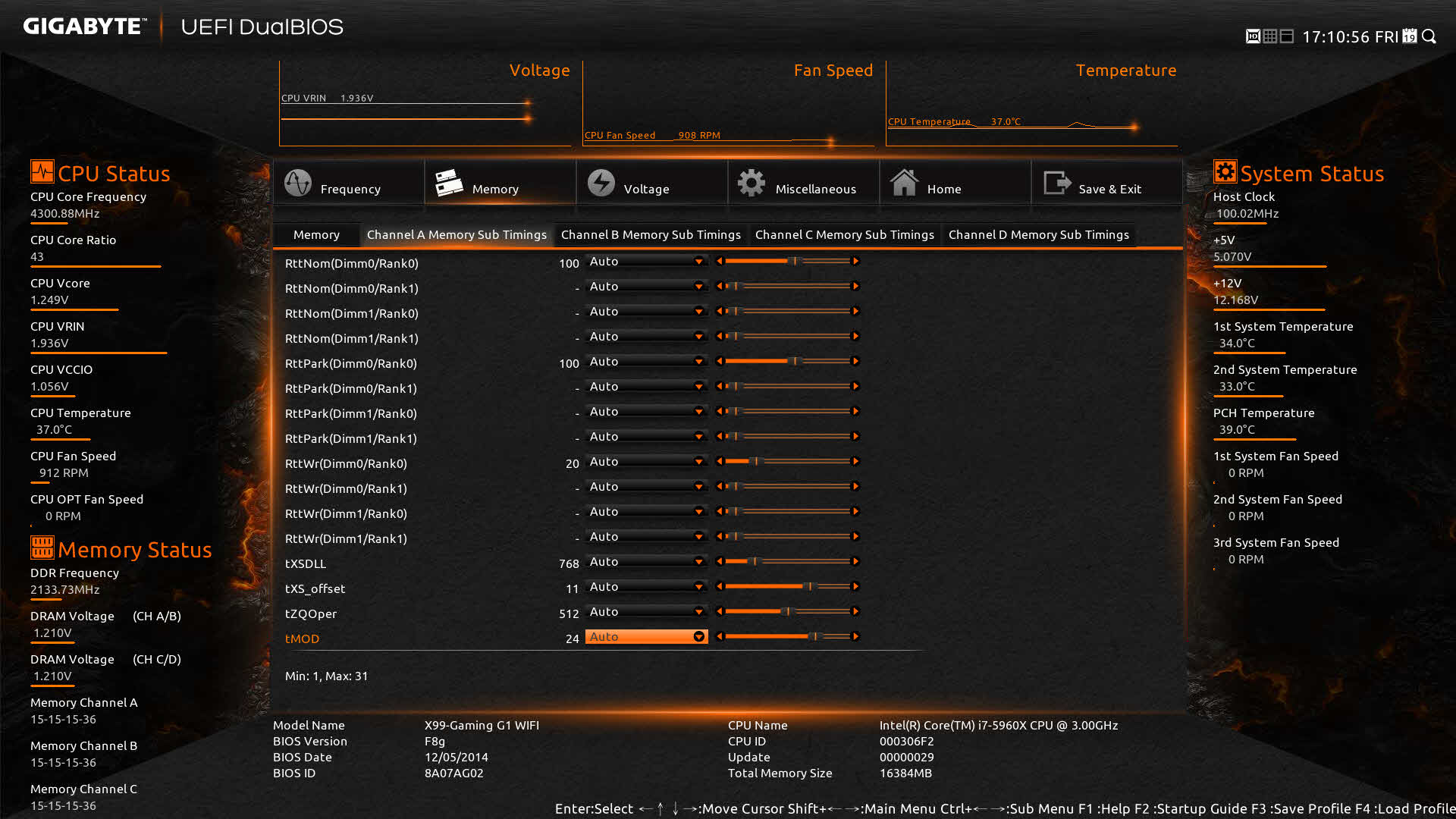

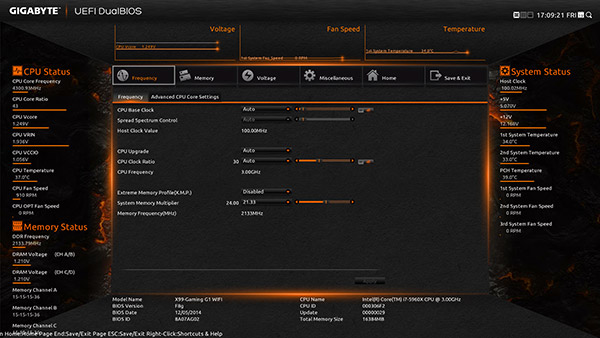

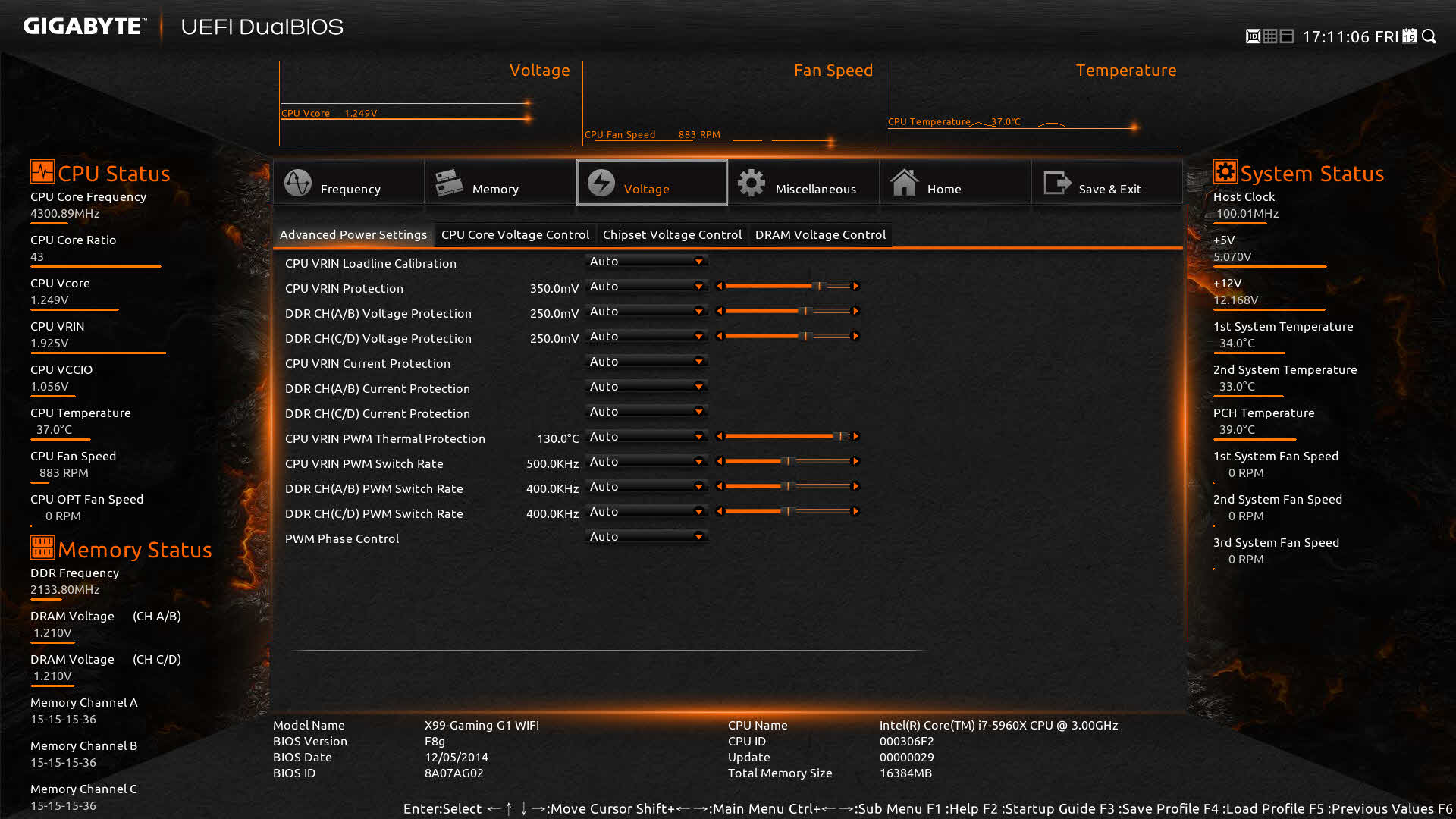

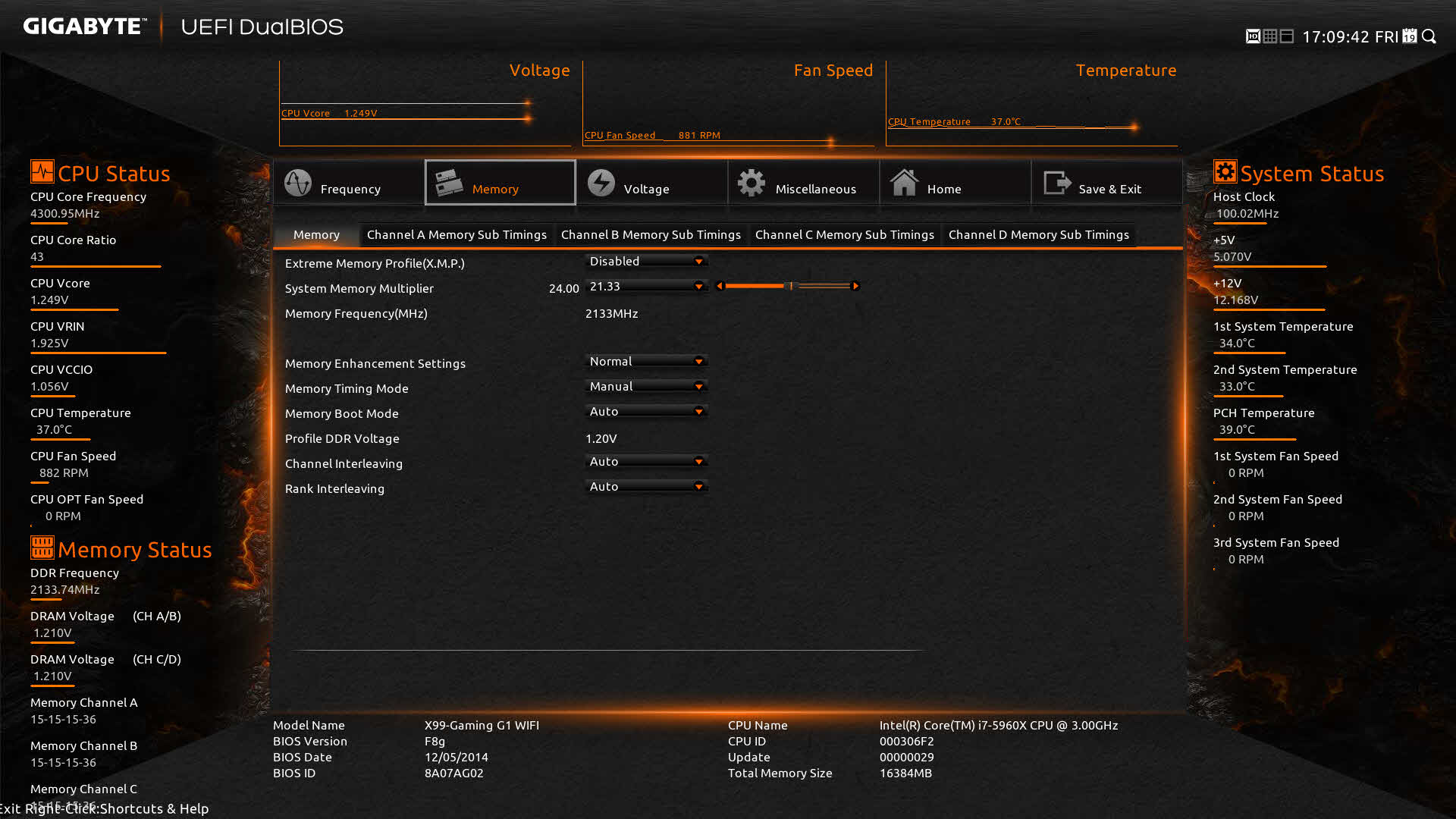

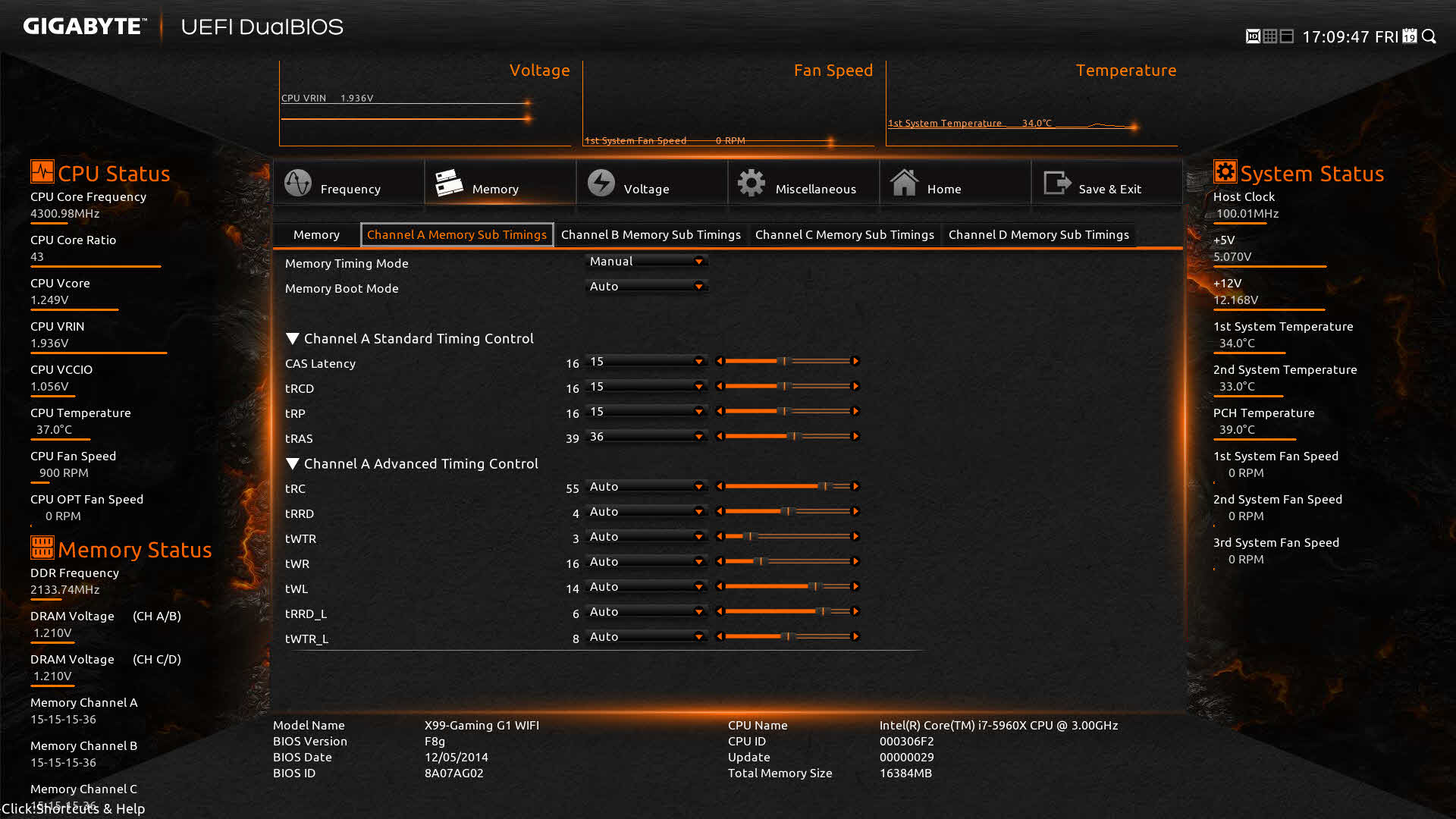

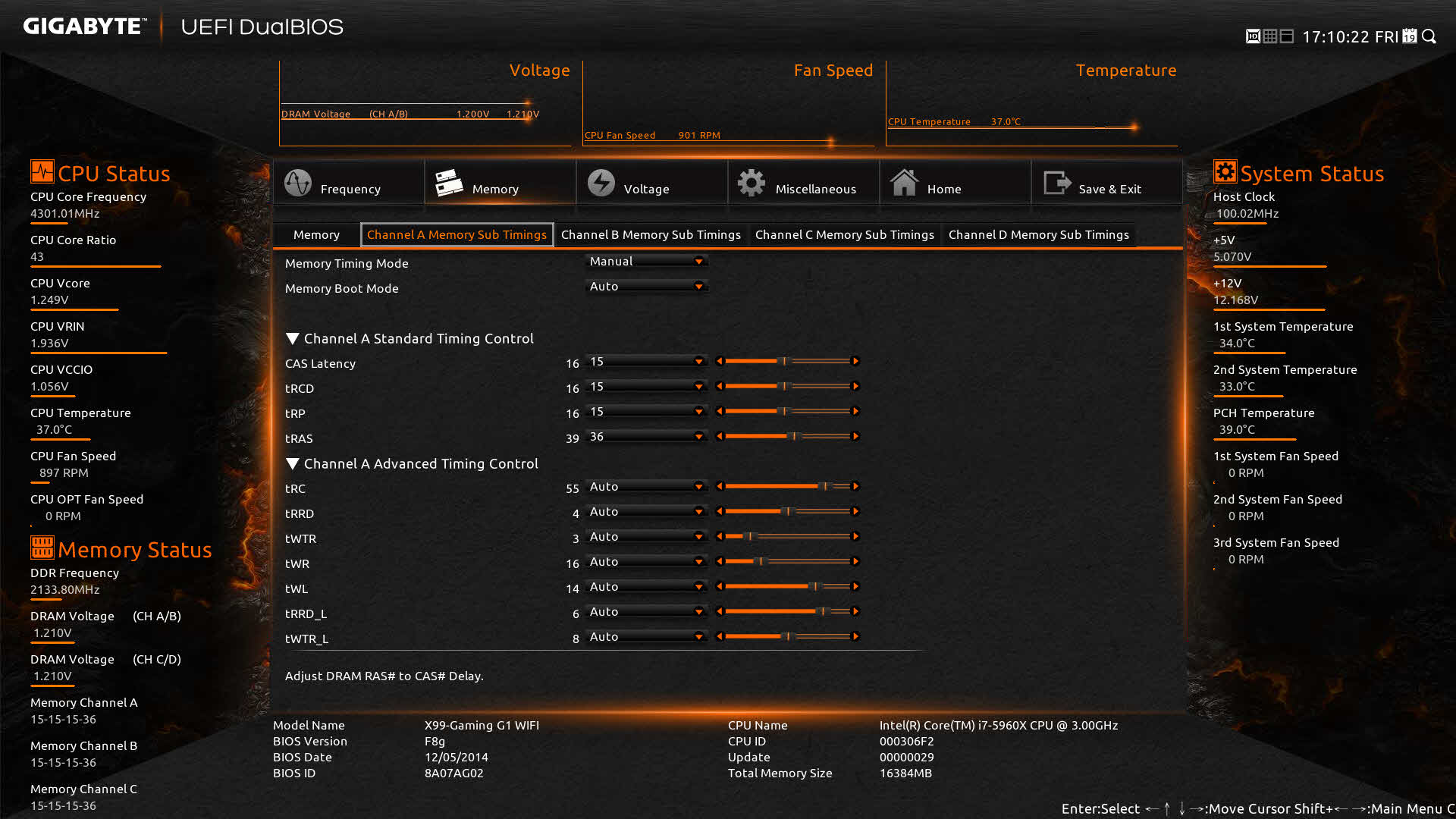

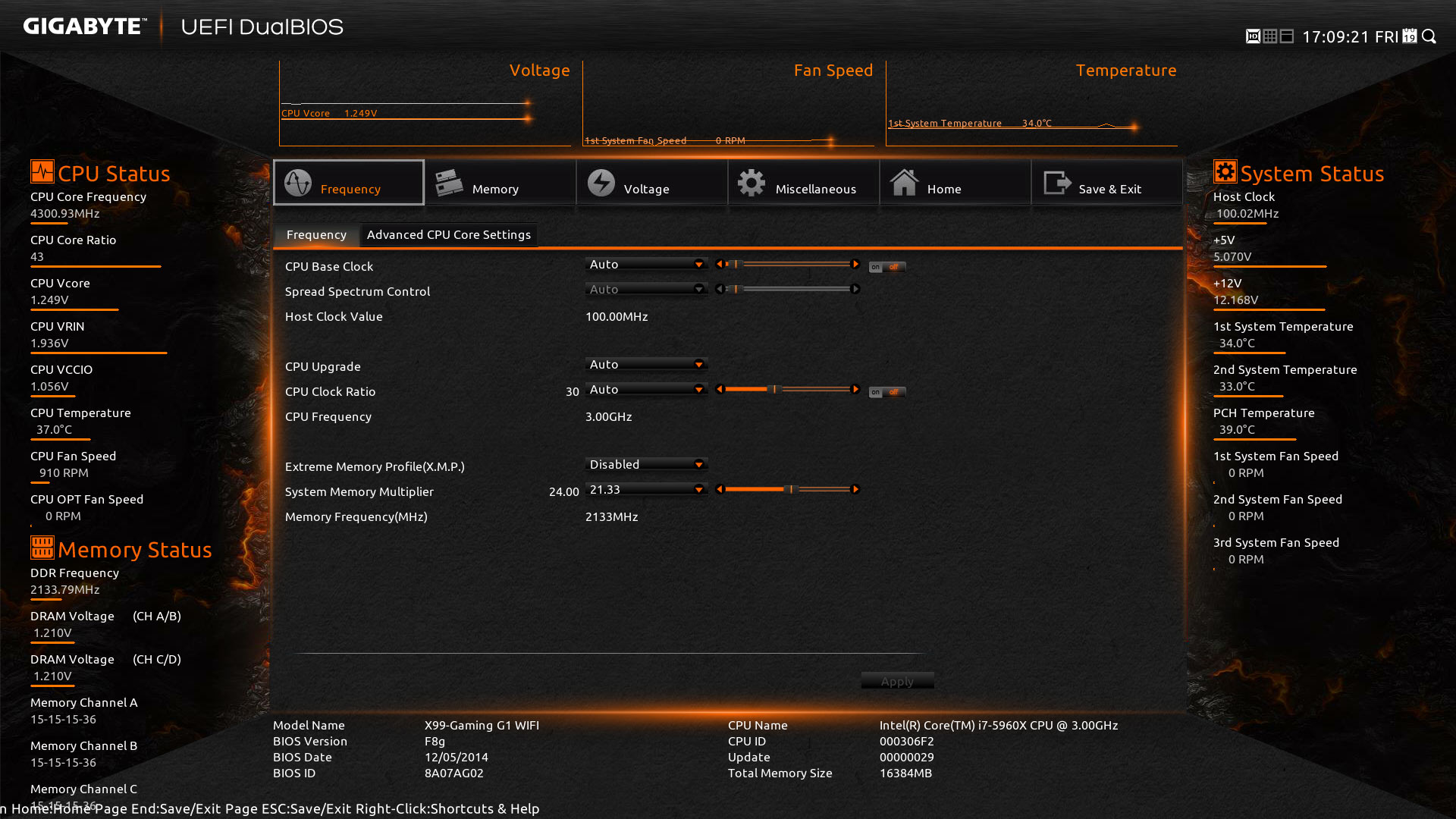

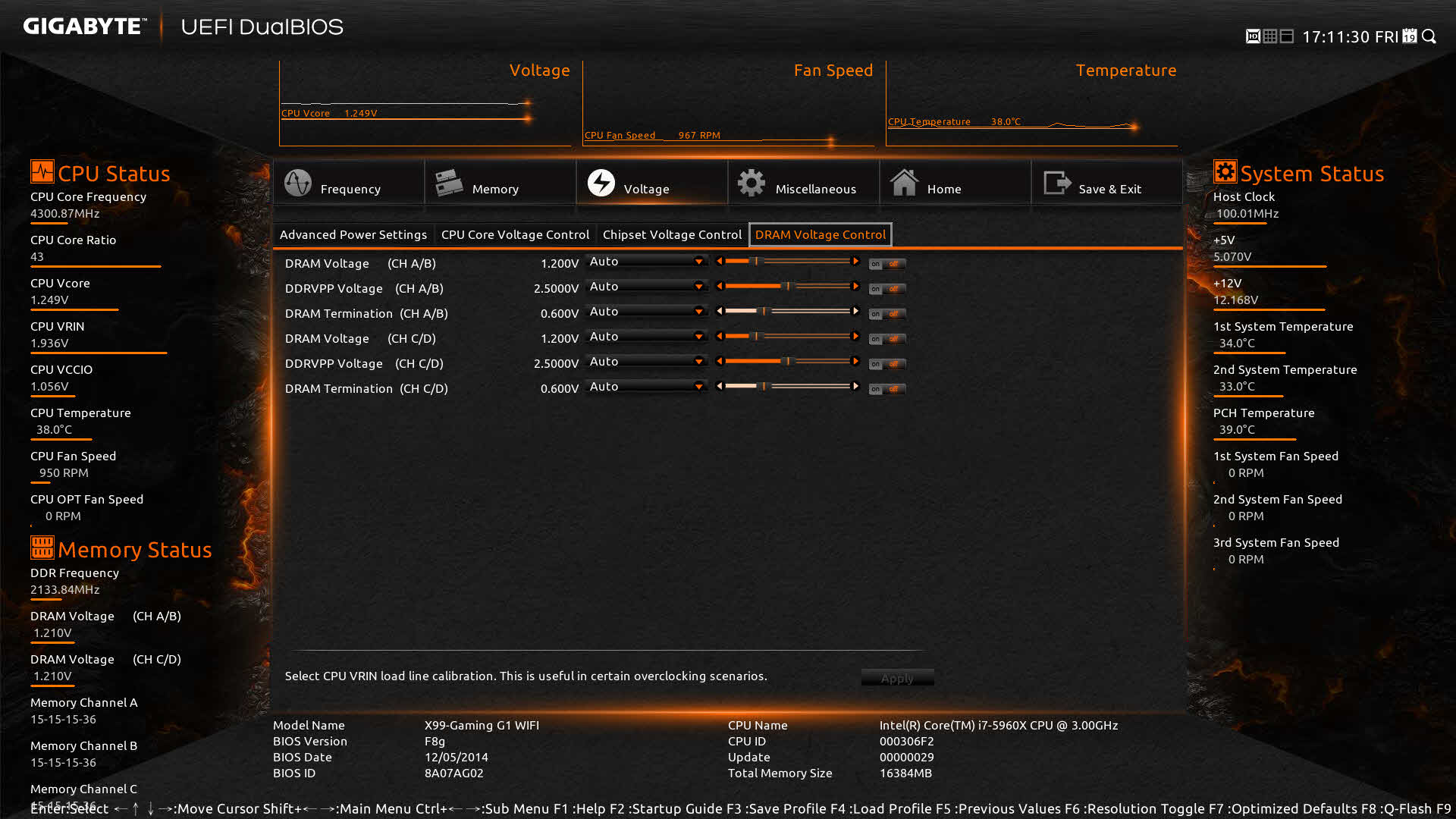

در محیط Smart Tweak HD همه چیز اعم از قابلیت تنظیم پارامترها، مانیتورینگ ولتاژ، حرارت و حتی فرکانس بخشهای مختلف سیستم بهصورت گرافیکی و نمودار در دسترس قرار دارد. همه چیز روان و بدون لگ عمل میکند گویی در محیط ویندوز بهمرور تبهای مختلف میپردازید.

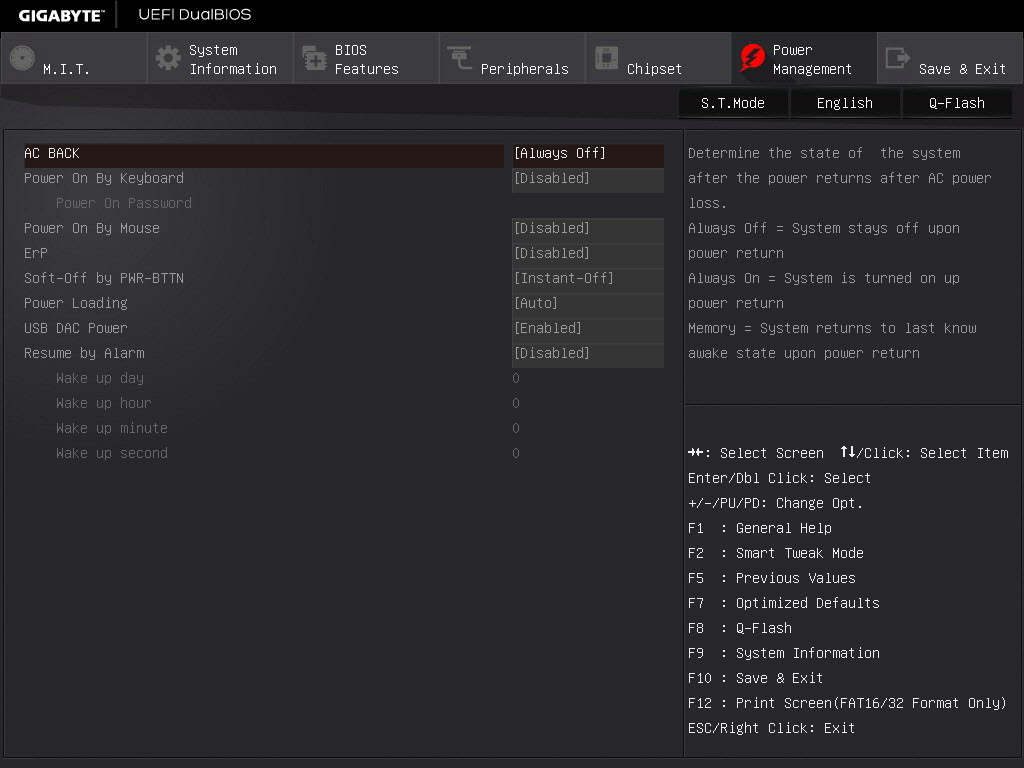

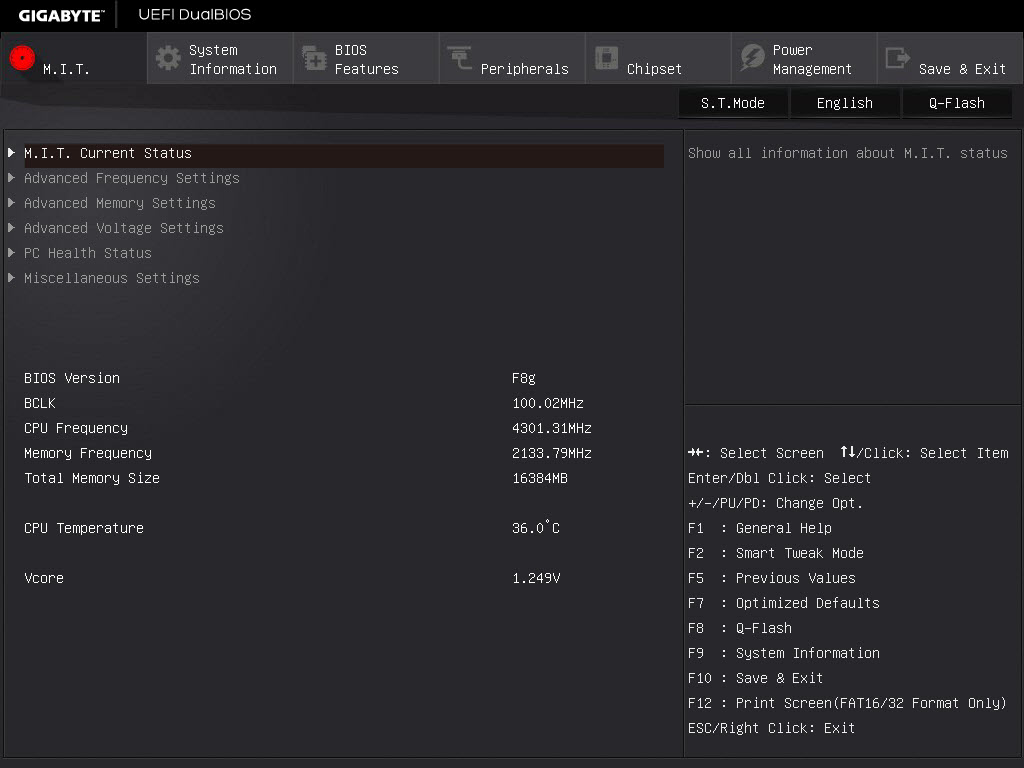

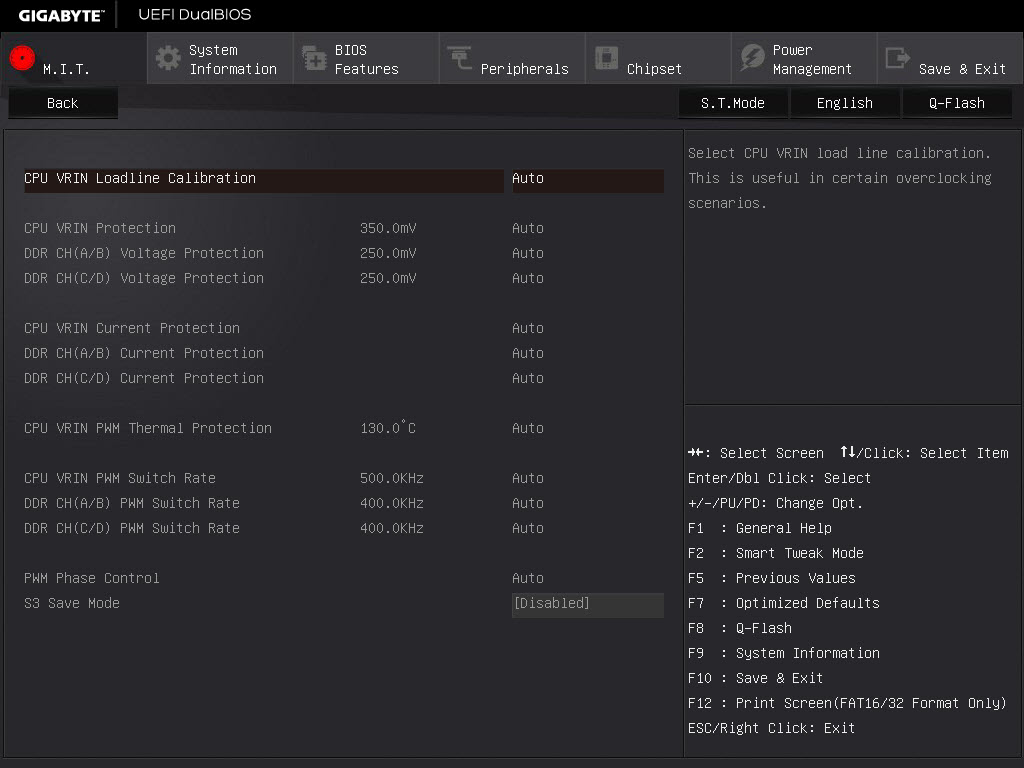

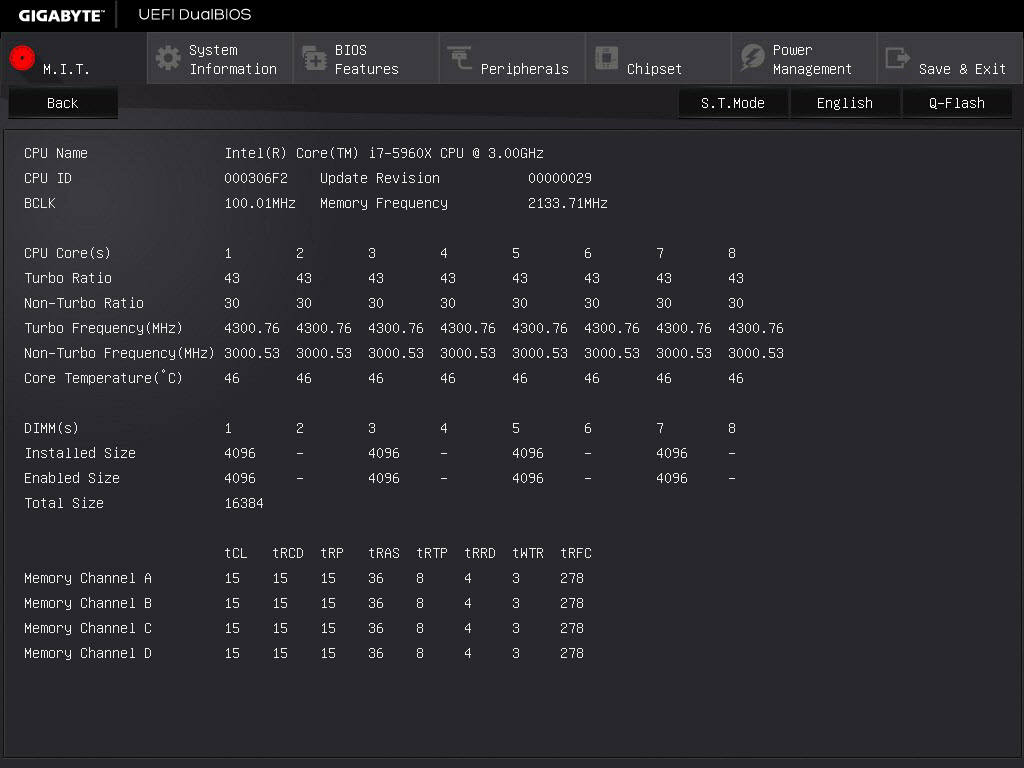

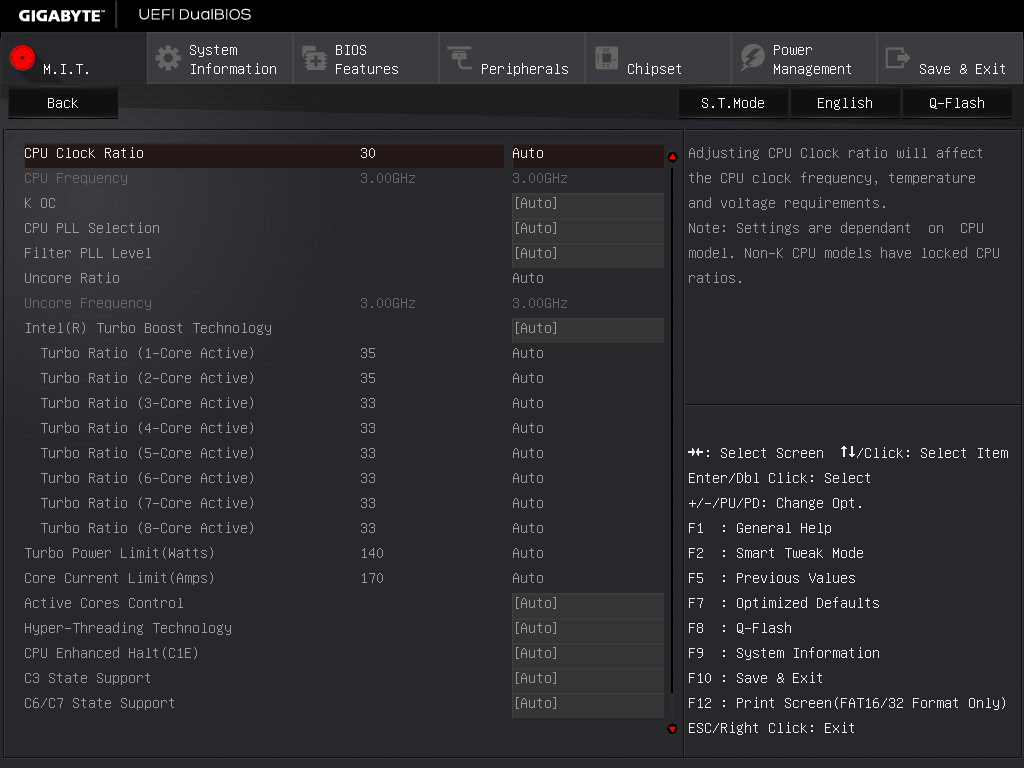

تنها با فشردن کلید F2 در کسری از ثانیه محیط Classic Mode فراخوانی میشود. این محیط در مقایسه با نسلهای قبلی UEFI Bios های کمپانی GIGABYTE از نظر ظاهری دچار تغییر و تحول فراوانی شده است. فام آبی رنگ نسلهای قبل جای خود را به زمینه خاکستری رنگ داده، فونت پارامترها تغییر کرده و بهصورت کلی عملکرد آن نیز بهصورت محسوس بهبود یافته است.
نه تنها در این محیط بلکه در 3 محیط دیگر نیز میتوانید با فشردن کلید F12 از صفحه مورد نظر خود اسکرین شات تهیه کنید. البته برای ذخیره عکسها از قبل بایستی یک USB Flash با فرمت FAT 16/32 به یکی از پورتهای USB مادربرد متصل کرده باشید.

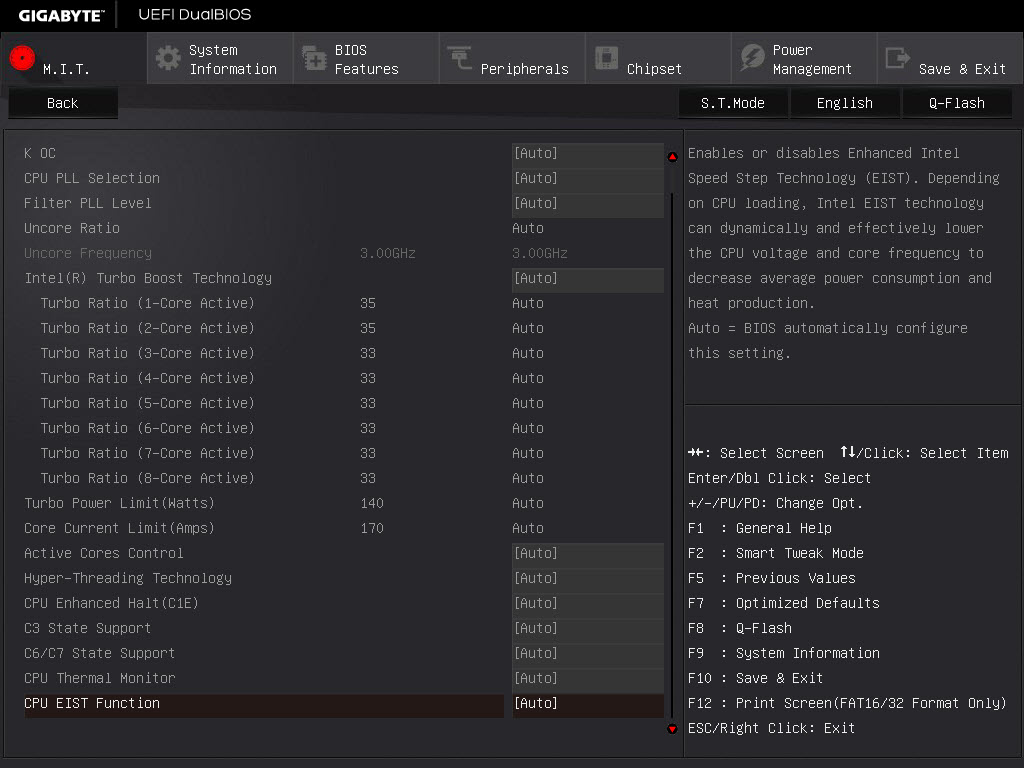

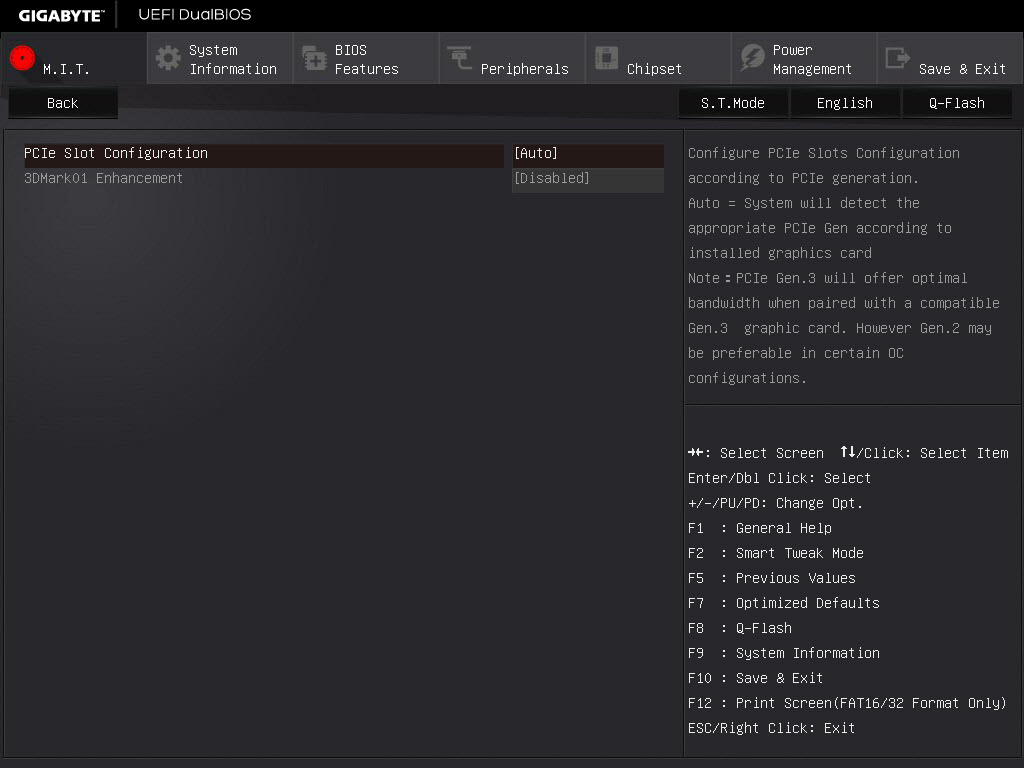

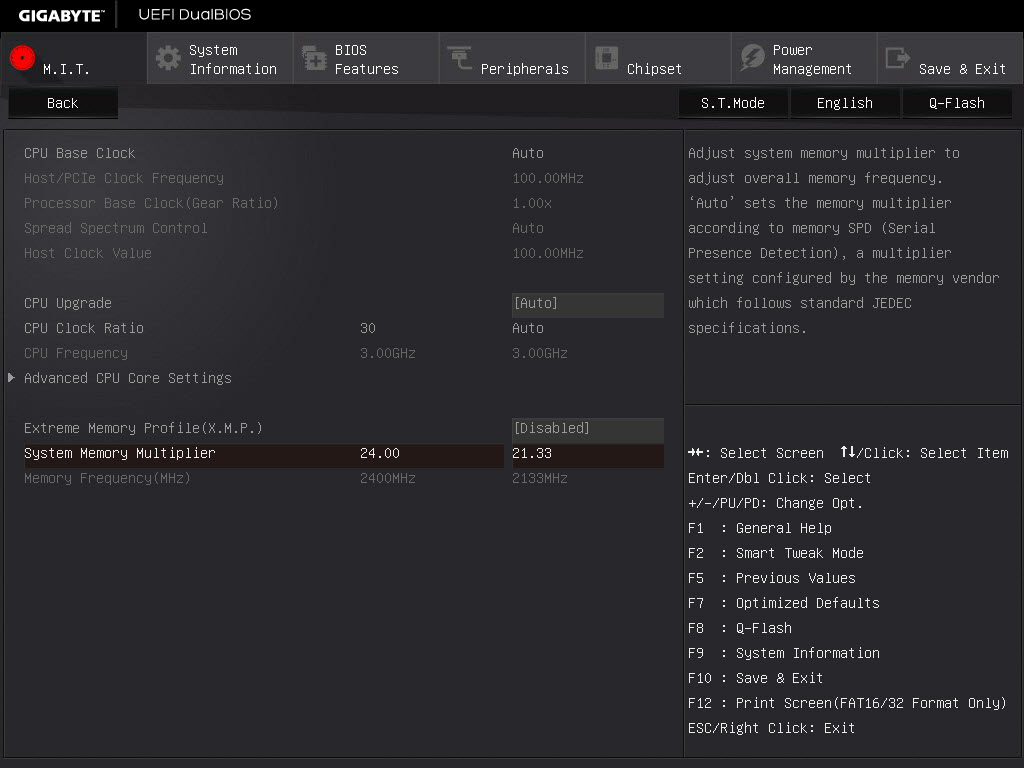

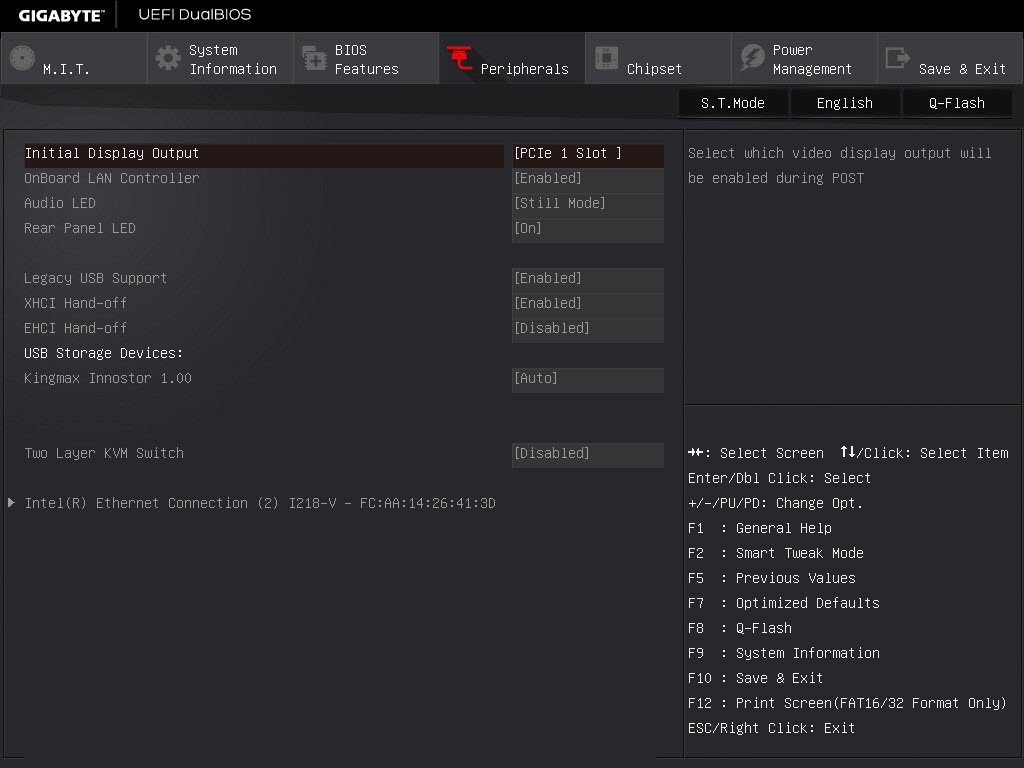

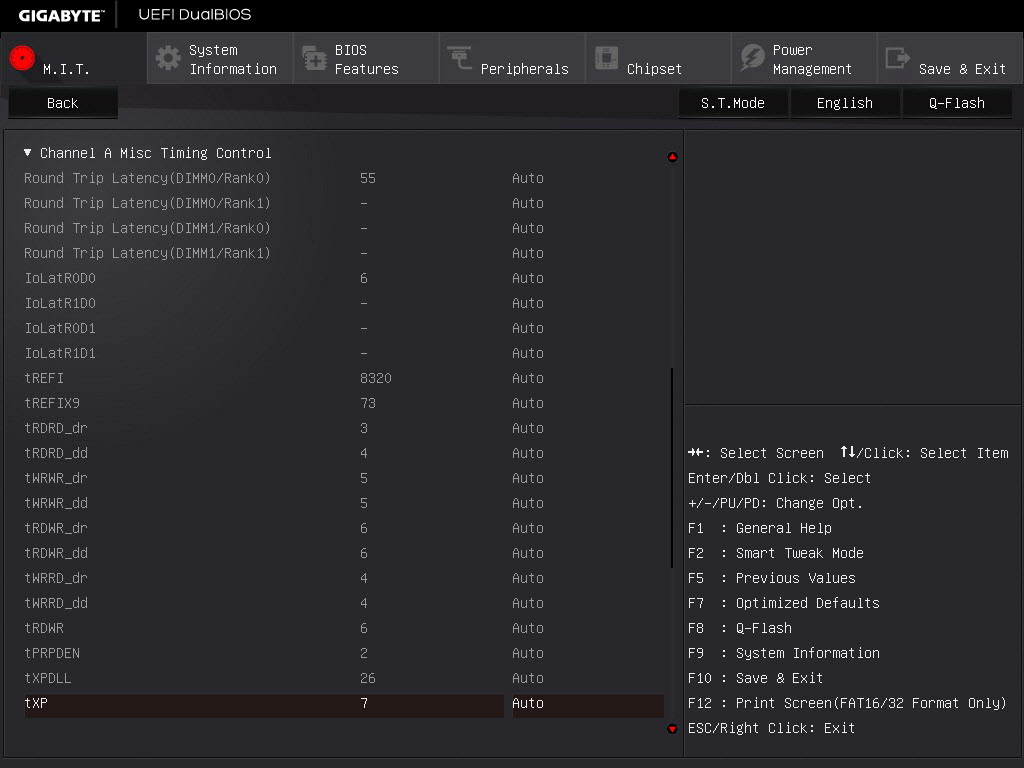

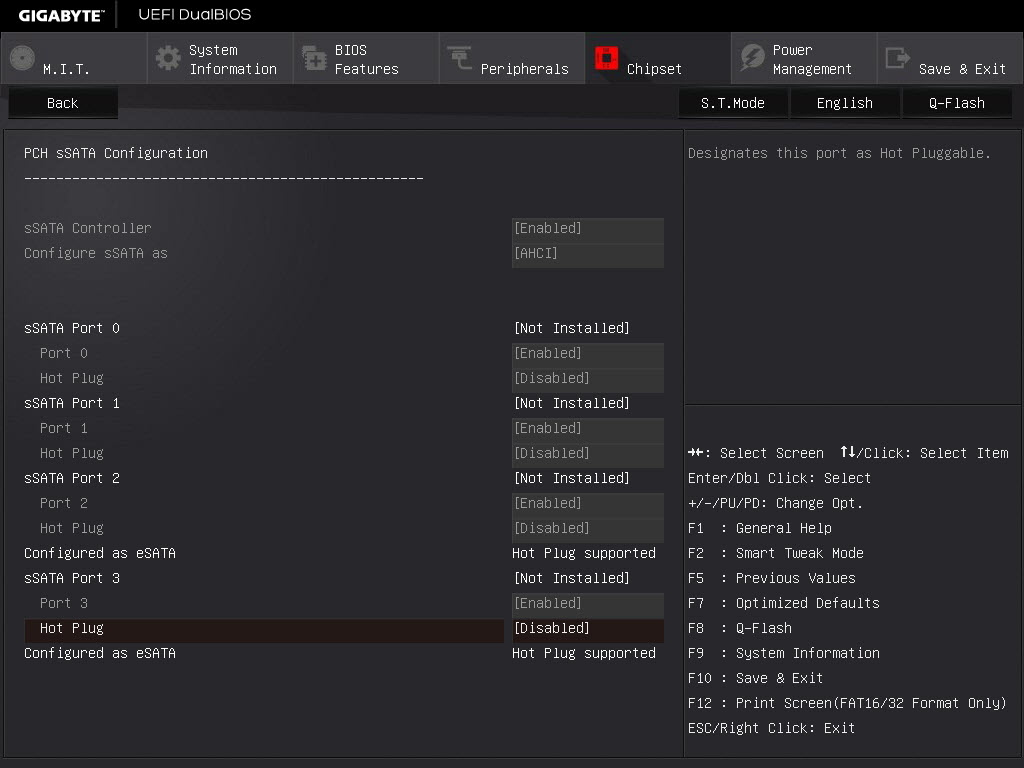

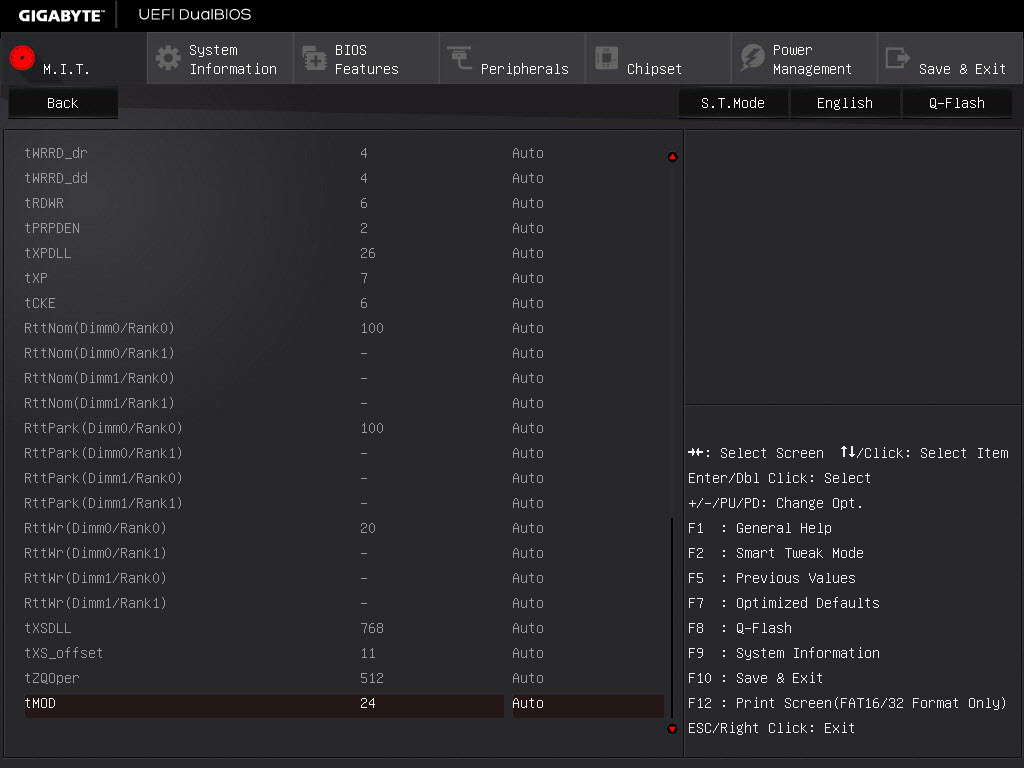

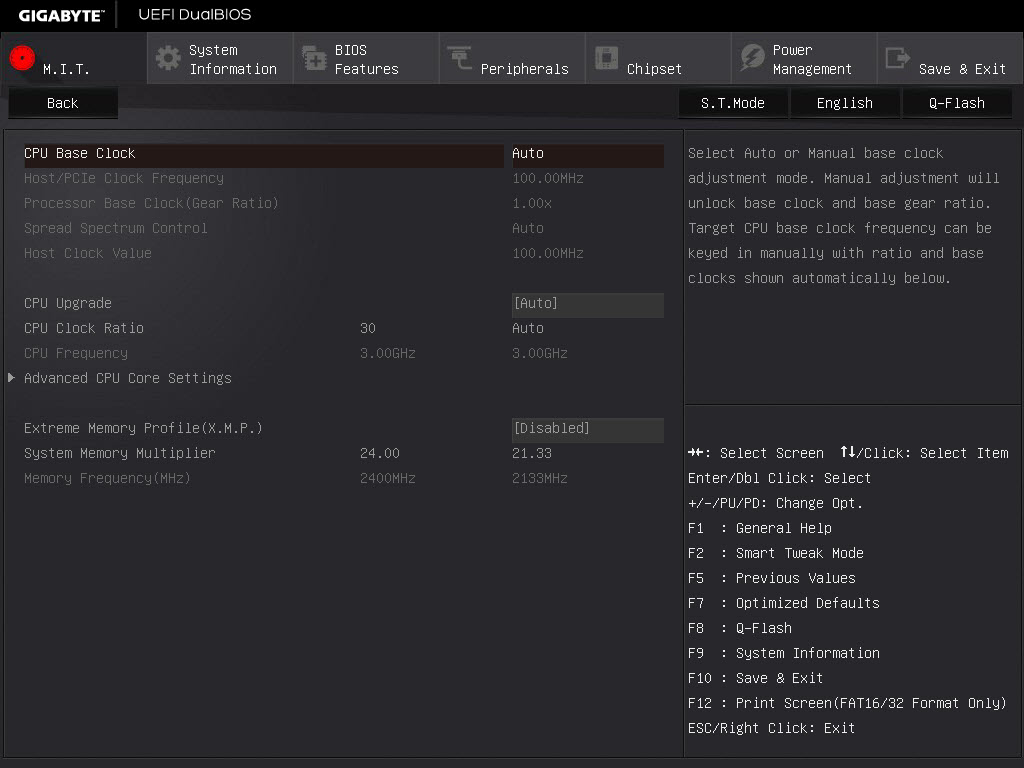

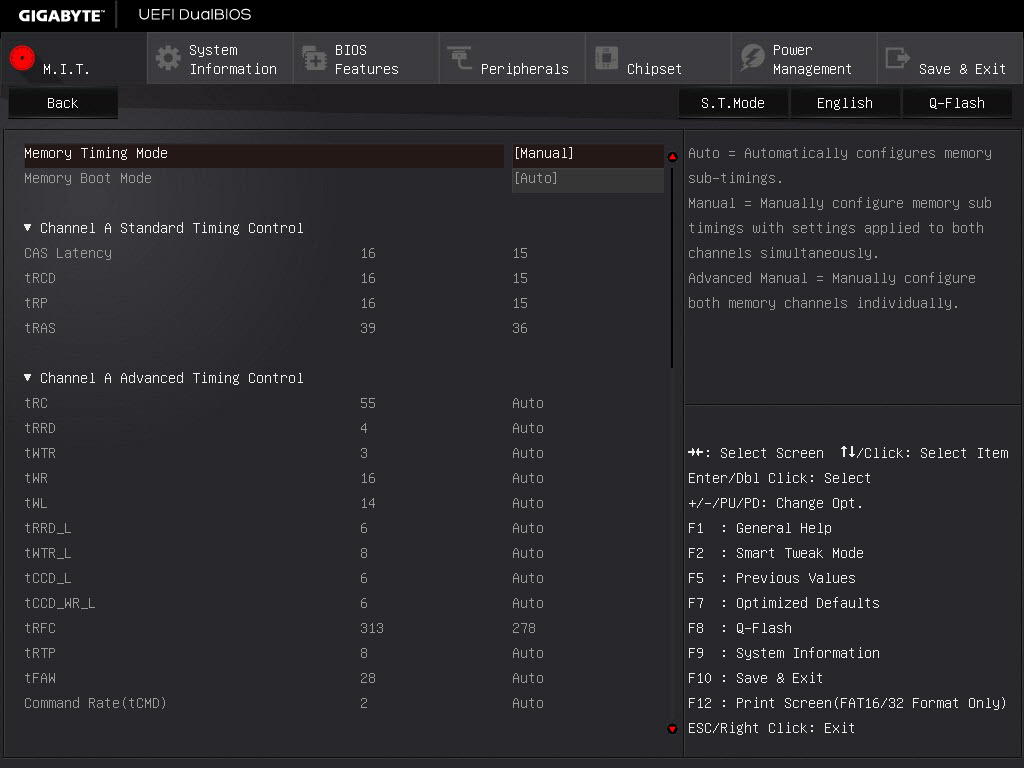

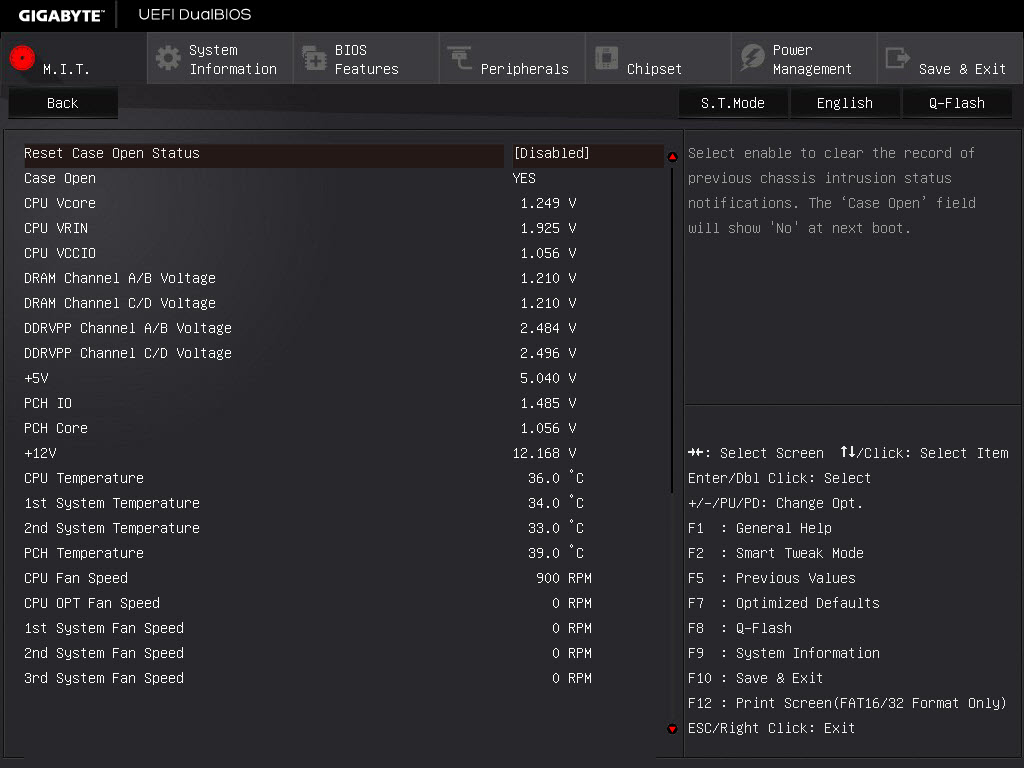

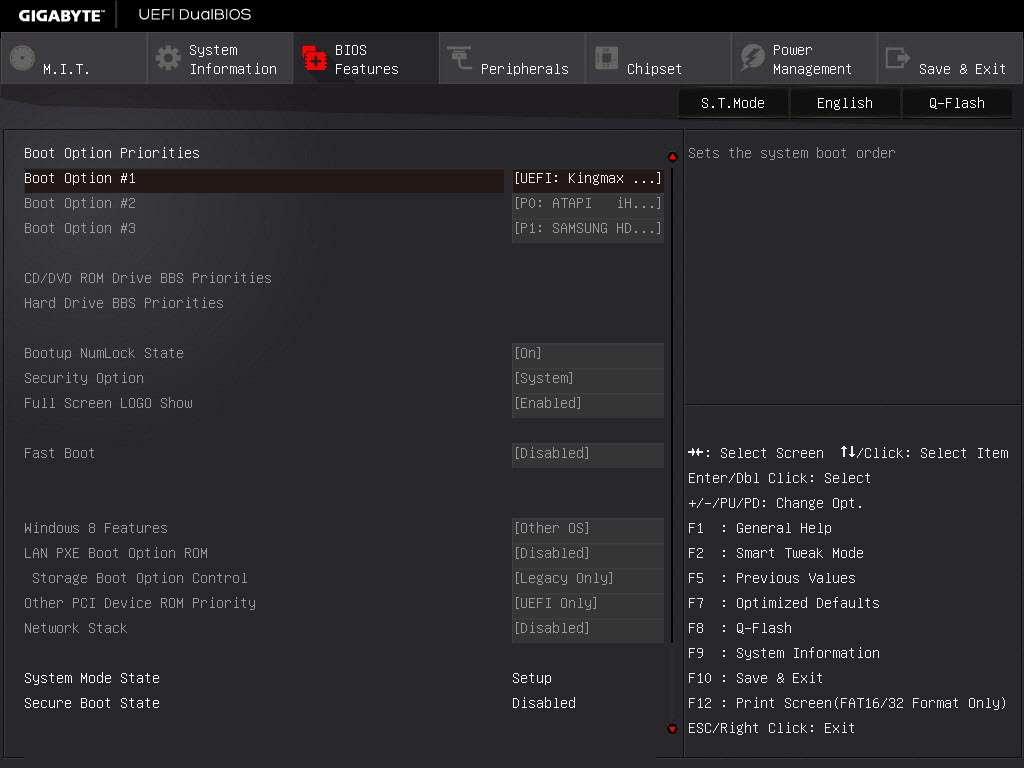

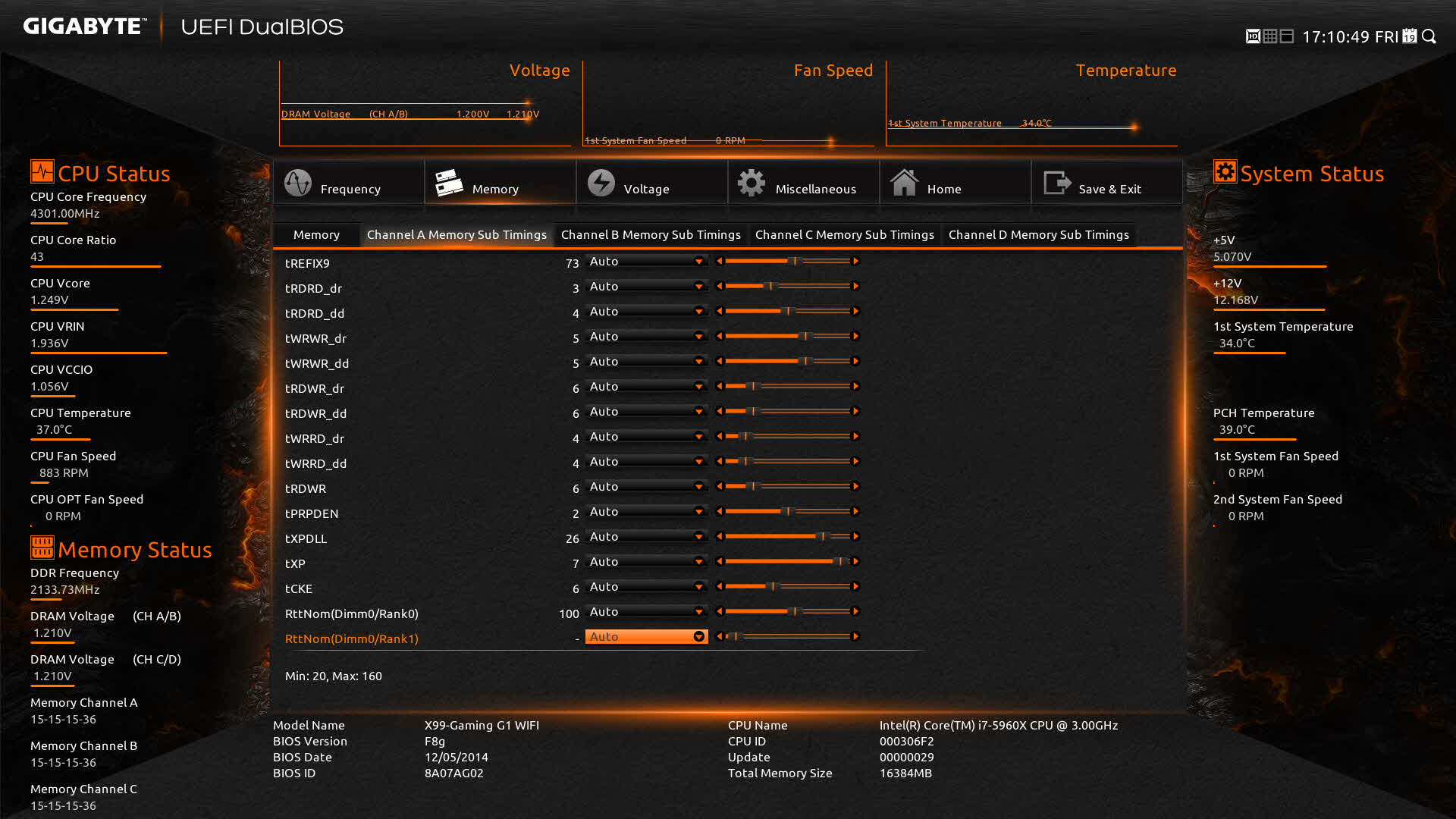

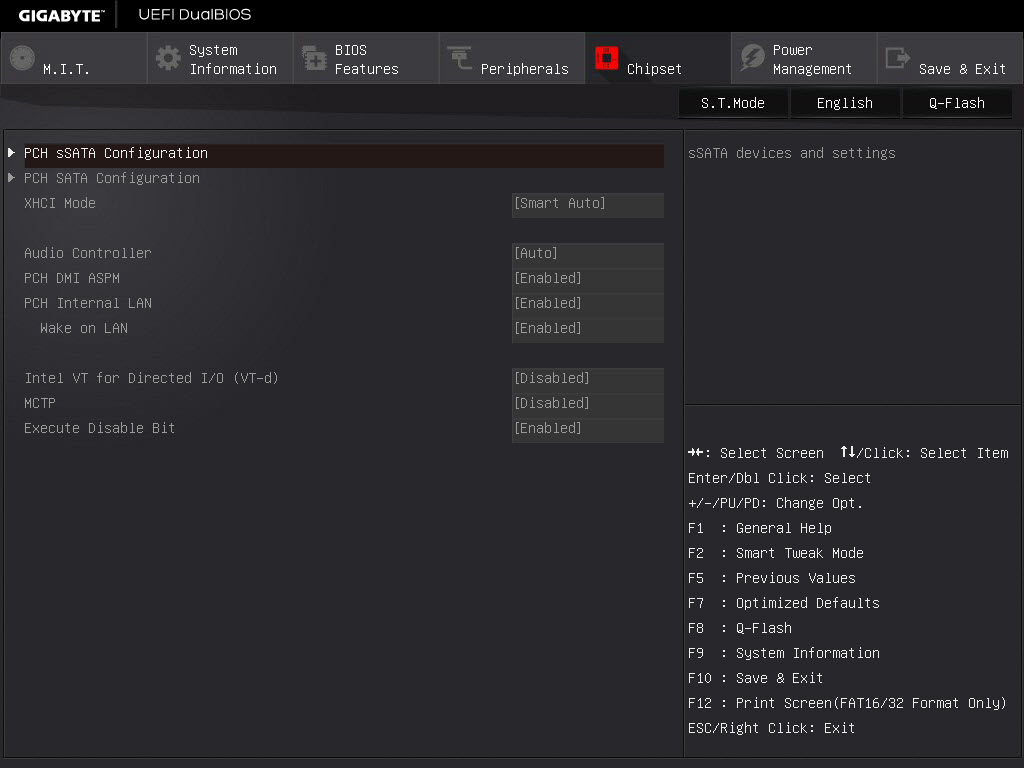

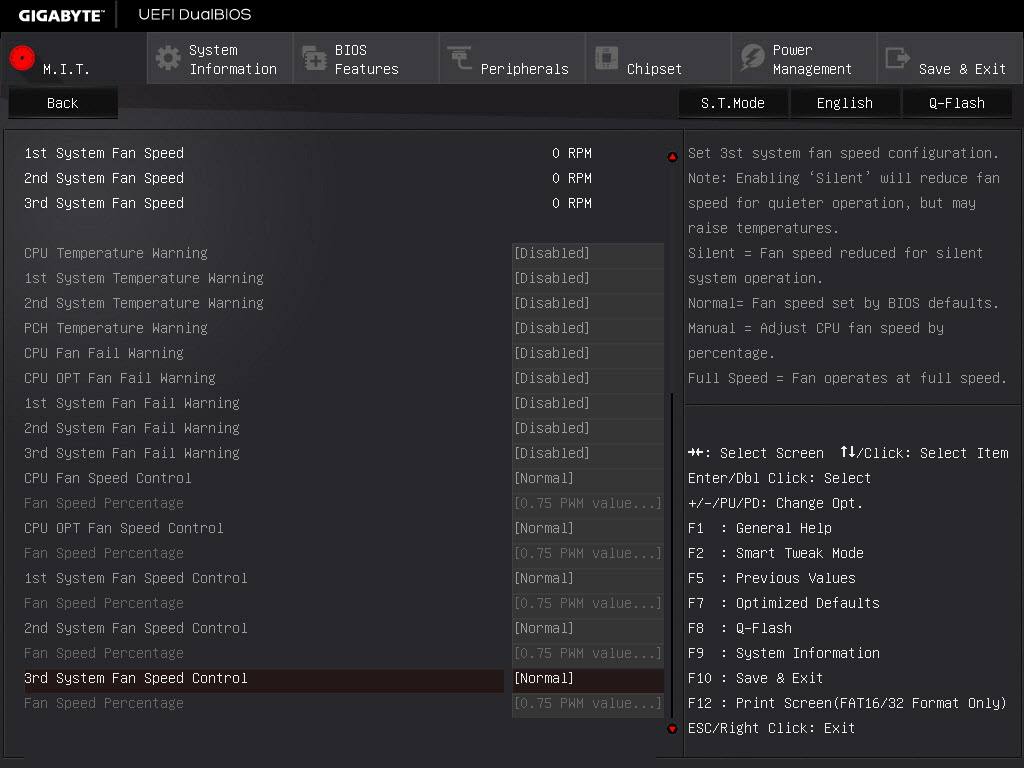

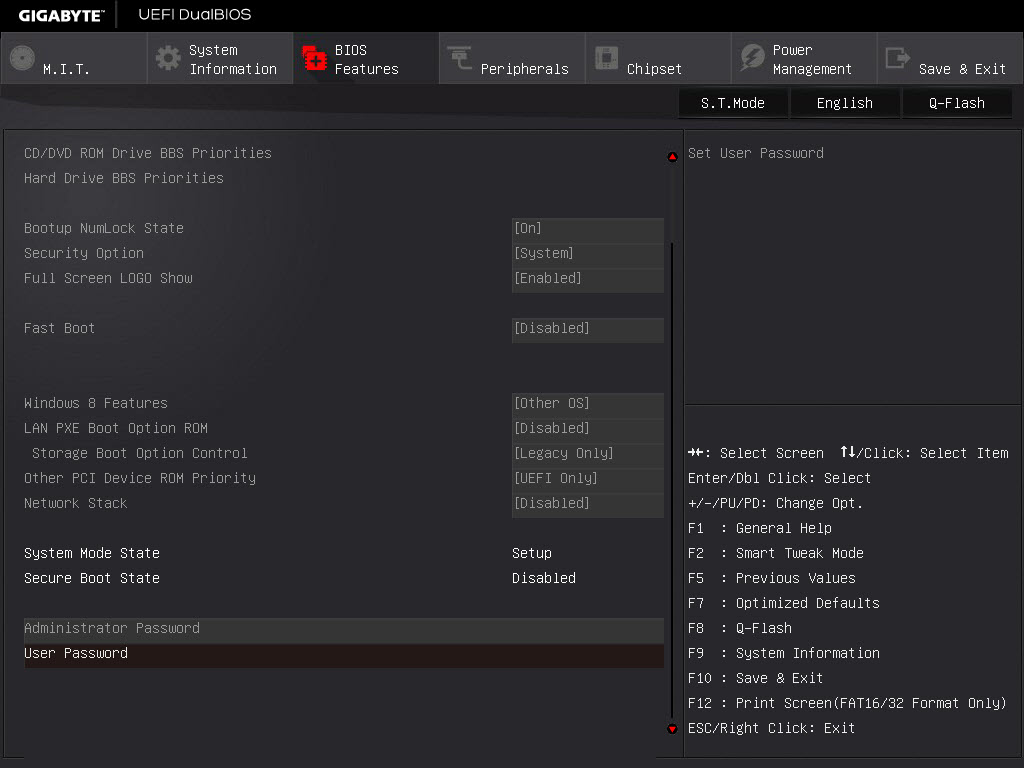

سایر بخشهای مختلف هر 3 محیط Bios این مادربرد را میتوانید در عکسهای زیر ملاحظه کنید:

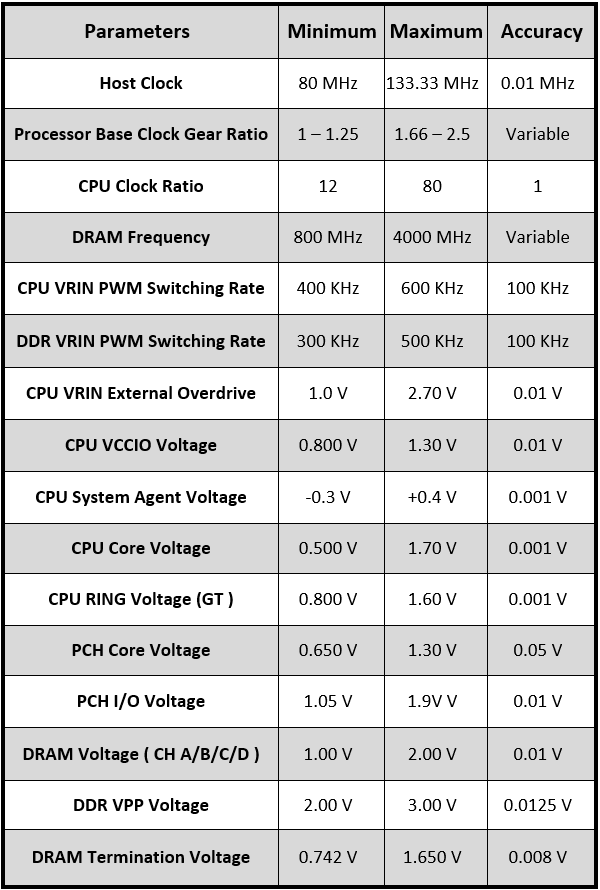

همچنین محدوده حداقل و حداکثر مهمترین پارامترهای موجود در این بخش به همراه دقت تغییر آنها به شرح زیر میباشد:
متد و سیستم تست
-
متد و سیستم تست
تستهای این قطعه را بهطور کلی به سه بخش تستهای اورکلاکینگ، توان مصرفی و تستهای کارایی تقسیم کردهایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

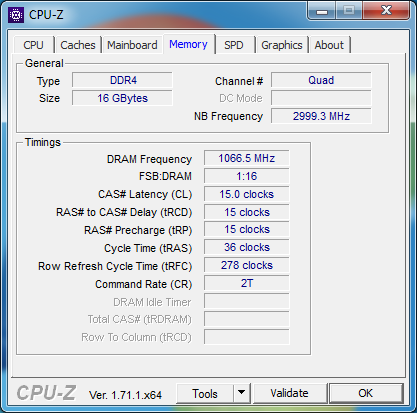

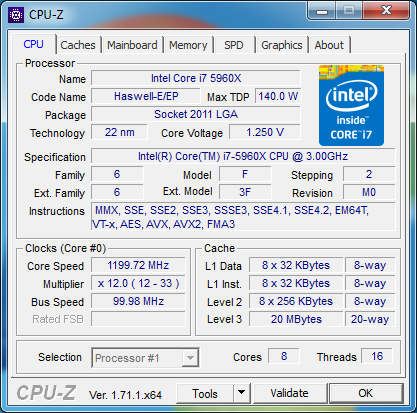

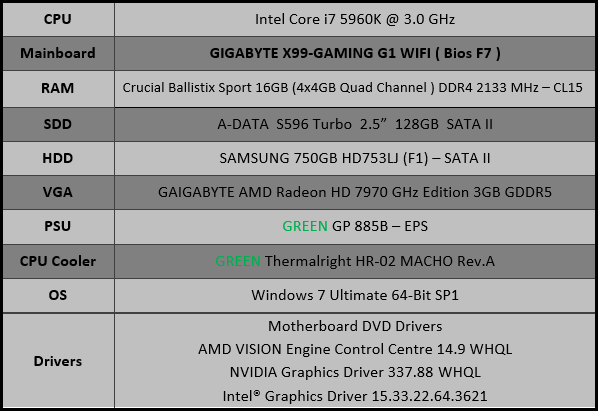

کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر است:
لازم به ذکر است در تمامی پلتفرمها تنظیمات Bios در حالت پیش فرض تنظیم شدهاند، در پلتفرم کنونی نیز تنها قابلیت Intel XMP برای ماژولهای حافظه فعال شده است. در تصاویر زیر میتوانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:
همچنین لیست نرم افزارهای Benchmark، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10، DirectX 11 و DirectX 9.0c میباشند به این شرح است:
- 3DMARK 2013 v1.1.0
- 3DMARK Vantage v1.1.2
- 3DMARK 11 v1.0.5
- PCMARK VANTAGE 1.2.0
- PCMARK 7 1.4.0
- PCMARK 8 1.2.157
- AIDA64 Extreme Edition 4.7
- CinreBench R11.5
- CinreBench R15

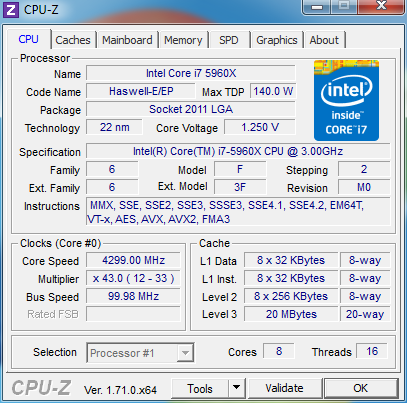

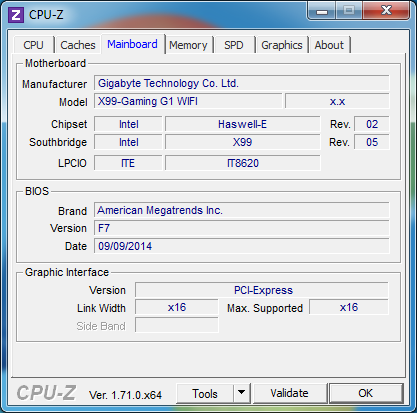

- CPU-Z 1.71.1
- OCCT 4.4.0
- SiSoftware Sandra Professional Business 2014
- MediaEspresso Media Convertor 6.5.2031
- wPRIME 2.10
- x264 HD BENCHMARK 4.0
- x264 HD BENCHMARK 5.0
- WinRAR 5.20
- Bioshock Infinite
- GRID 2
- Sniper Elite v2

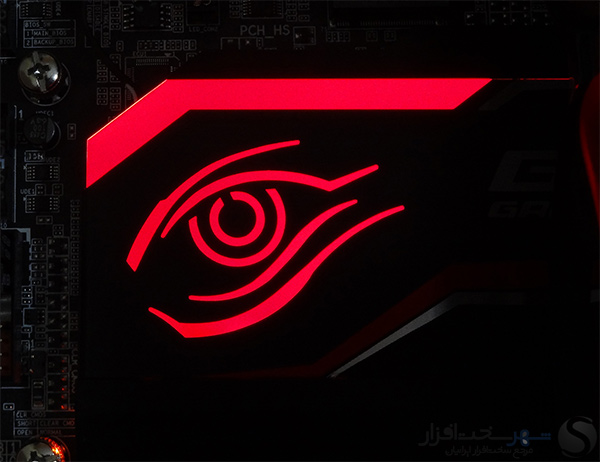

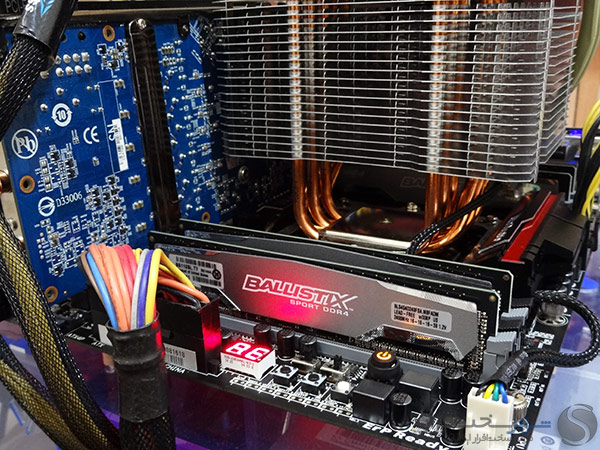

همانطور که اشاره شد کمپانی گیگابایت توجه خاصی به ظاهر و زیبایی این مادربرد داشته. با روشن شدن مادربرد نور قرمز ناشی از روشن شدن LED های هیتسینک تعبیه شده بر روی چیپست X99 و مرز میان PCB سیستم صوتی و سایر بخشهای مادربرد جلوه زیبایی به این مادربرد بخشیدهاند.

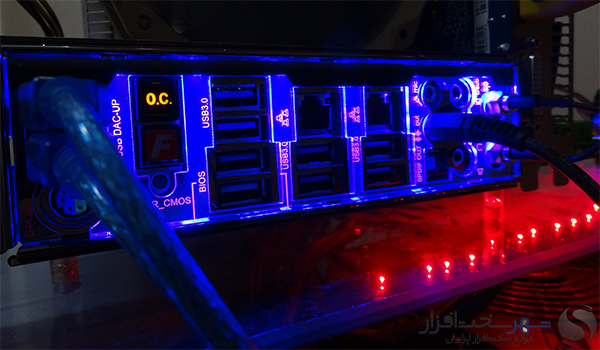

همچنین پانل پشتی این مادربرد نیز دارای LED های آبی رنگ بسیار زیبایی است. با اتصال کانکتور 2 پین براکت پانل پشتی مادربرد به Header مخصوص تعبیه شده بر روی PCB مادربرد این LED ها روشن میشوند. توصیه ما به شما این است که حتماً برای این مادربرد از کیس های با درب آکریلیک و شفاف استفاده کنید.
تست مدیریت مصرف انرژی
-
تست مدیریت مصرف انرژی

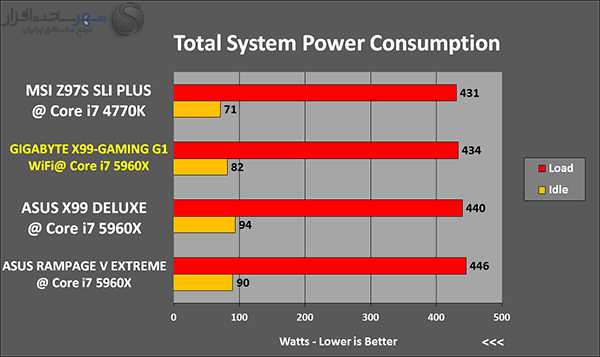

در این تست در حالت Idle ا(15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load (پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکاً CPU و GPU را تحت فشار قرار میدهد.
با توجه به کلاس مادربرد و در مقایسه با مدلهای مشابه نتیجه به دست آمده وضعیت مطلوب این مادربرد را در این تست گزارش میدهد.
تستهای کارایی (SISoftware Sandra 2014 و AIDA64 4.7
-
تستهای کارایی (SISoftware Sandra 2014 و AIDA64 4.7)

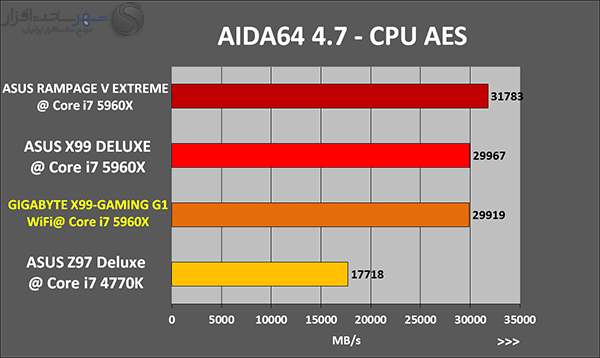

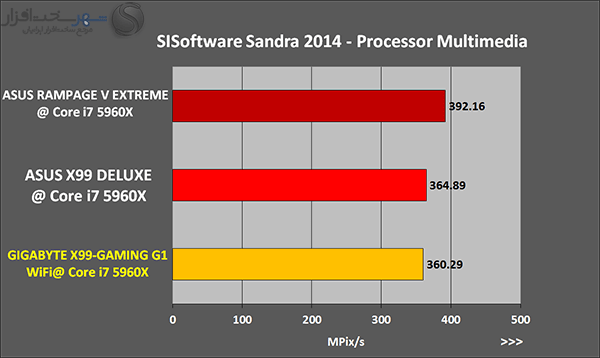

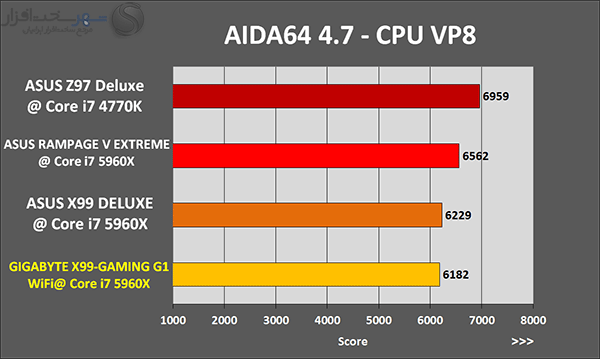

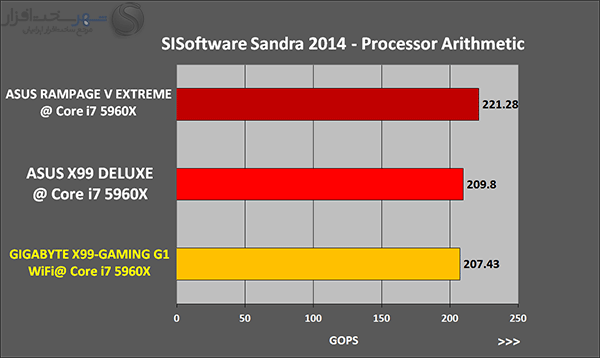

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تستها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیکهای مختلف محاسبه و منطق به شبیه سازی پردازشهای روزمره کاربران در نرم افزارهای چند رسانهای و مهندسی میپردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت افزاری هست، معیار بسیار خوبی برای مقایسه عملکرد پلتفرمهای مختلف به شمار میرود.
عوامل بسیار زیادی در شکل گیری نتایج این گونه تستها مؤثر هستند. از جمله مهمترین این عوامل میتوان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیکهای مدیریت مصرف انرژی در مادربرد اشاره کرد.

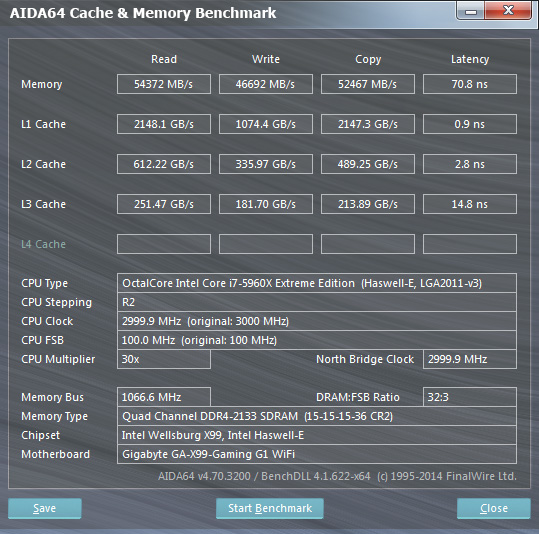

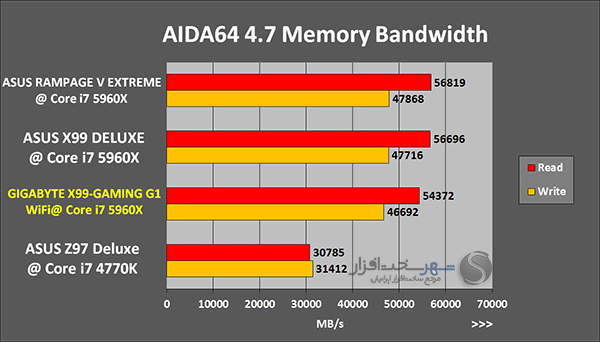

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.7
-
تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 4.7
تست پهنای باند حافظه از جمله تستهایی هست که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، پیکربندی و فرکانس ماژولهای حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

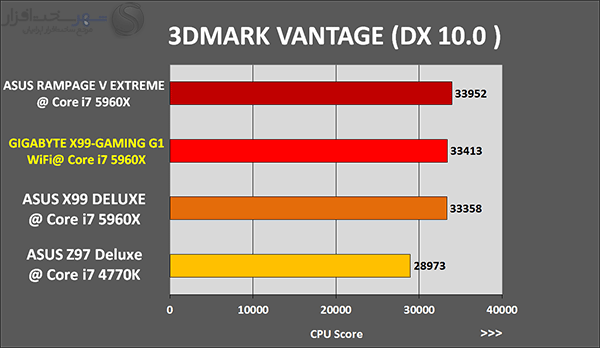

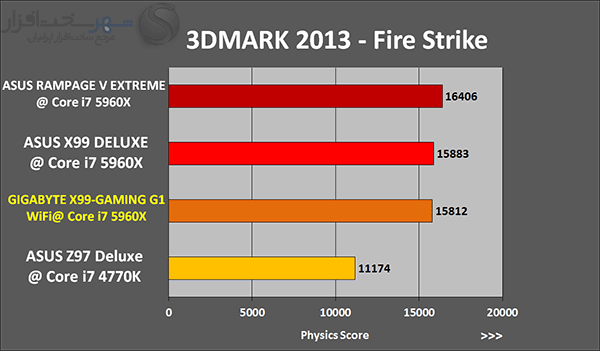

تستهای 3DMARK VANTAGE, 11, 2013
-
تستهای 3DMARK VANTAGE, 11, 2013
سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوبترین و معتبرترین نرم افزارهای تست کارایی کارتهای گرافیک بودهاند.

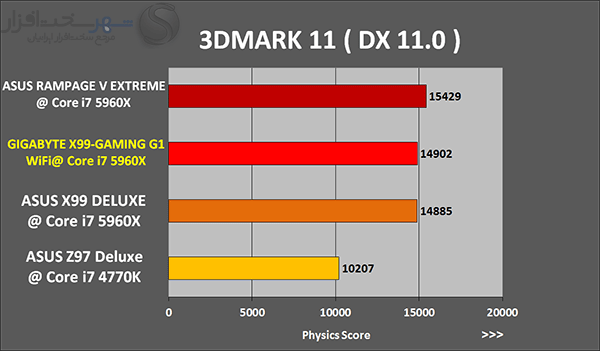

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارتهای گرافیک کمپانی FutureMark هست. تستهای این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگیهای واقعگرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی میکند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.
شاید منحصر به فردترین ویژگی نتایج تستهای این 3 نرم افزار ایزوله بودن نتایج تستهای GPU و CPU هست که نتایج تستهای هر یک از قطعات نام برده شده را نسبت به دیگری متمایز میکند. این امر کمک میکند تا بر روی پلتفرمهای مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدلهای مختلف کارتهای گرافیک حتی در پلتفرمهای مختلف نیز با سهولت بیشتری انجام میشود.
3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark هست. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازیهای رایانهای بر اساس API نام برده هست.

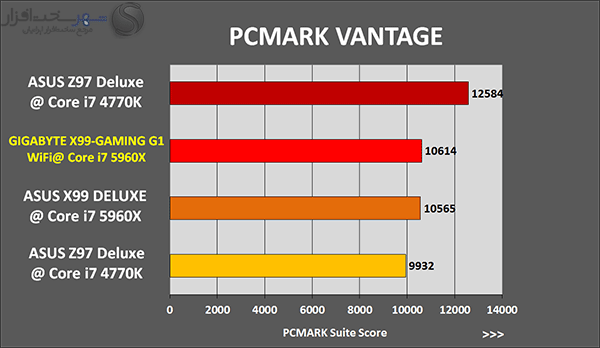

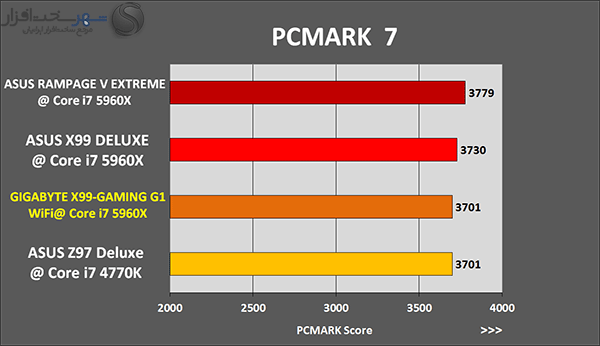

تستهای PCMARK VANTAGE، PCMARK 7، PCMARK 8
-
تستهای PCMARK VANTAGE، PCMARK 7، PCMARK 8

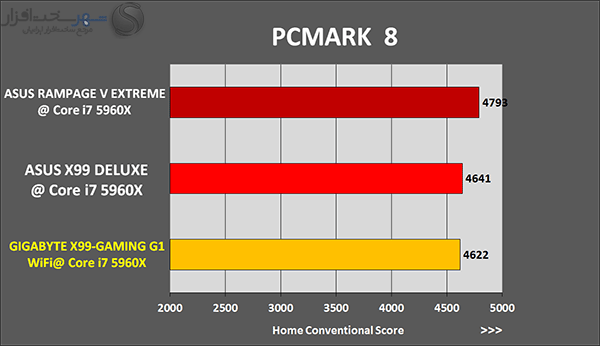

در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تستهای کاملاً Multithread مانند نمایش و ویرایش عکسهای دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابهجایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده میشود.

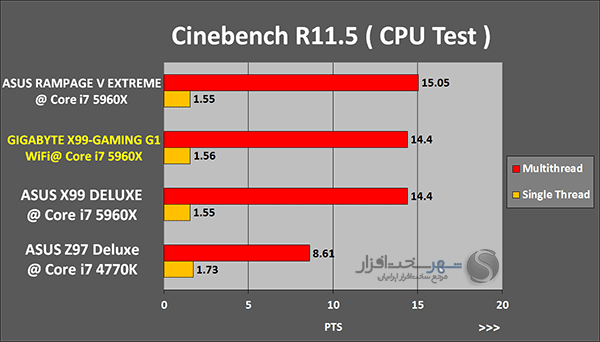

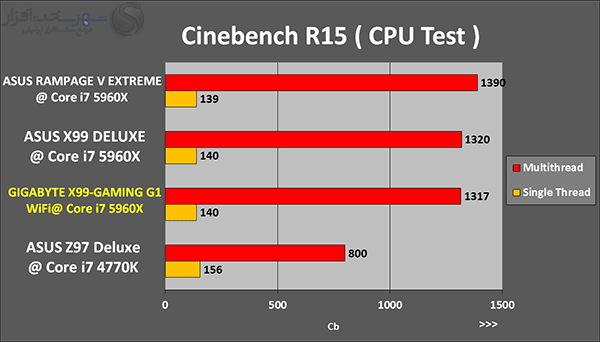

تستهای Cinebench R15-R11.5 و POV-RAY 3.7
-
تستهای Cinebench R15-R11.5 و POV-RAY 3.7
این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنههای 3 بعدی میکنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب میشوند.

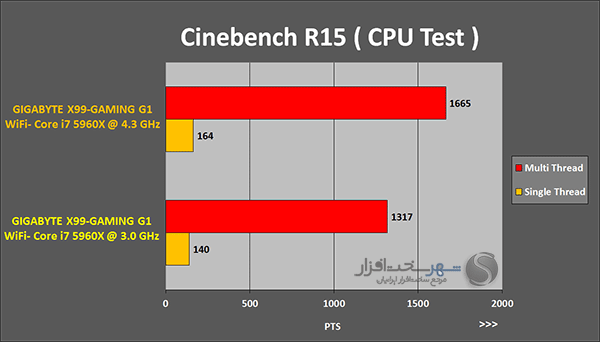

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانماییهای 3 بعدی استفاده میشود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگیهای واقعگرایانه تصویر به کار گرفته میشود.
نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنههای مبتنی بر متن میکند.
تستهای Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
-
تستهای Video Transcoding توسط x.264 HD Benchmark و Media Espresso Video Convertor
این دو نرم افزار نیز از معتبرترین تستهای سنجش کارایی سیستم در پخش و تبدیل فایلهای ویدئویی به فرمتهای مختلف به شمار میروند.

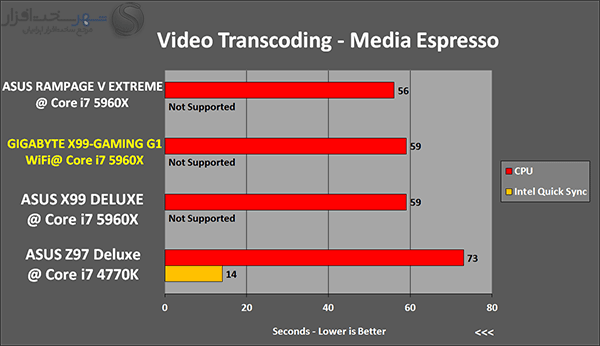

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک پَروَنجا ویدئویی باکیفیت 1080p با فرمت MP4 و کمک AVC1 با حجم 105MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

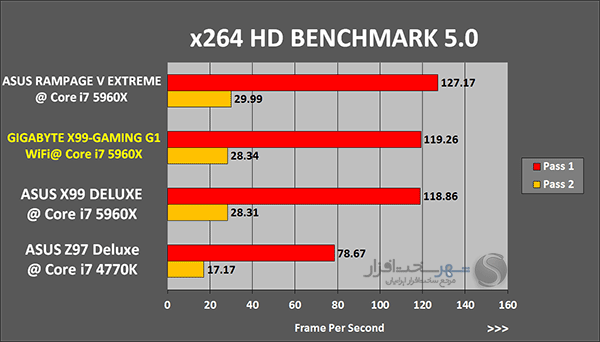

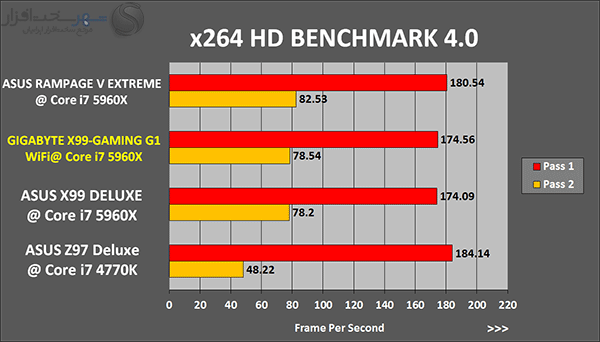

نرم افزارهای x.264 HD Benchmark در نسخههای 4 و 5 نیز به ترتیب کارایی سیستم را در رمزگذاری یک پَروَنجا ویدئویی HD MPEG2 source 1280x720 @ 3,963 kbps و Full HD MPEG2 source 1920x1080 @ 20000 kbps سنجیده میشود.

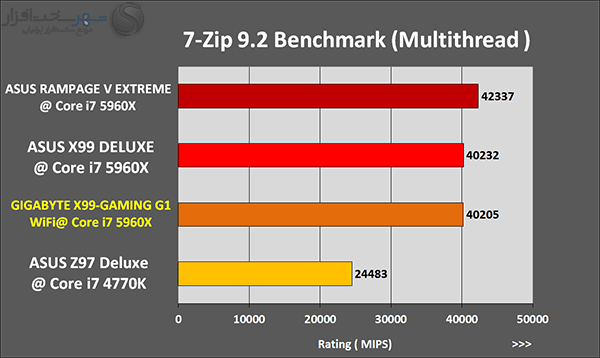

تستهای Zip/Unzip با WinRAR 5.0 – 7Zip 9.2
-
تستهای Zip/Unzip با WinRAR 5.0 – 7Zip 9.2

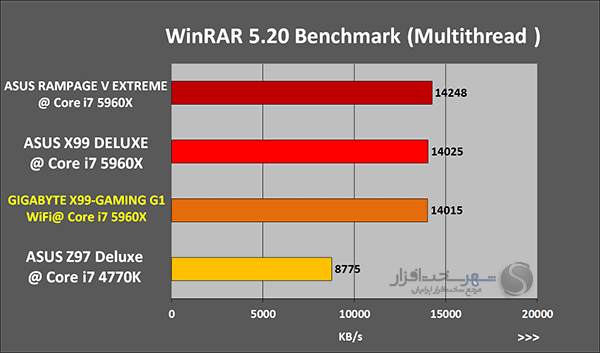

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردیترین و در عین حال معمولترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروفترین و شناخته شده ترین نرم افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوریهای سخت افزاری بروز نگاه میدارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل میباشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.
تست wPrime 32M
-
تست wPrime 32M

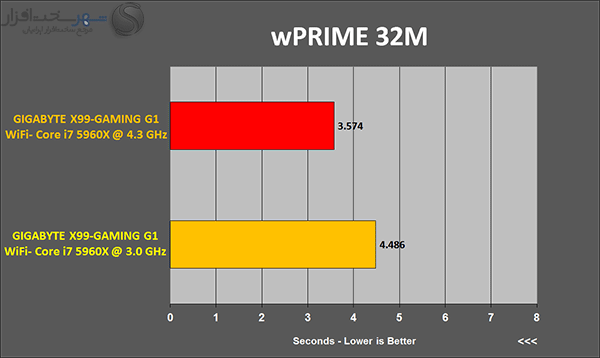

WPrime از جمله نرم افزارهای میباشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به صورتی کاملاً Multithread، يکي از بهترين نرم افزارهای موجود براي تست پردازندههاي چند هستهای میباشد.

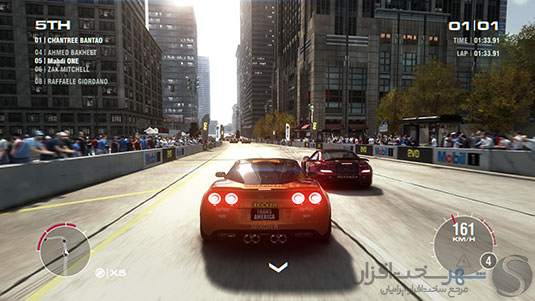

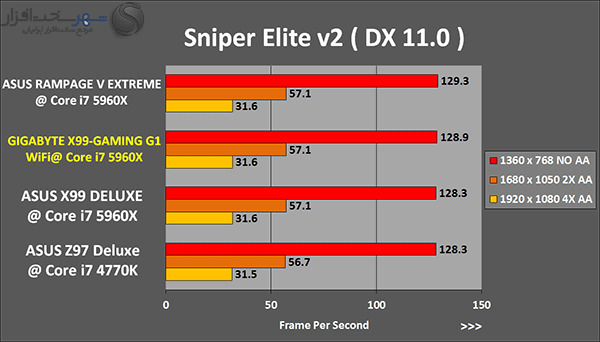

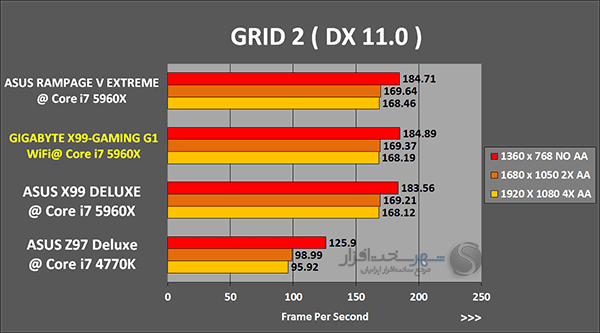

تستهای گیمینگ (Bioshock Infinite، GRID 2، Sniper Elite V2)
-
Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازیهای سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیتهای جدید گرافیکی مبتنی بر DirectX 11 نیز هست.
GRID 2
این بازی بدون شک یکی از بهترین و موفقترین بازیهای Car Racing منتشر شده توسط کمپانی Codemasters هست. این نسخه گرافیکی چشم گیری دارد. بهطوری که نسخه یک خود را با تمام ضعفها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است. تمام محیطهای مسابقه از شهرها و جادههای خاکی گرفته تا پیستها از جزئیات خوبی برخوردار هستند. هنگام مسابقه از زمین در جادههای خاکی گرد و خاک بلند میشود. آسمان هم بر خلاف نسخه قبل پویا و دینامیک است. این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگیهای جدید گرافیکی DirectX 11 ساخته شده است.
Sniper Elite V2
این بازی که در ژانر بازیهای Tactical shooter طبقه بندی میشود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفهای را در جنگ جهانی دوم به شما منتقل کند.
موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion هست. هرچند گرافیک سطح بالایی ندارد، اما طراحیها و فضاسازیهای ساخته شده با این موتور فوقالعادهاند طوری که گیمر میتواند خود را در آلمان جنگ زده حس کند و این یکی از برتریهای طراحی محیط در این بازی است.
Low Voltage Overclocking
-
Low Voltage Overclocking
در این بخش پس از غیرفعال کردن محدودیتهای جریان، ولتاژ و تنظیمات Power Saving ولتاژ 1.25v را برای هسته پردازنده تنظیم میکنیم. سپس آن قدر فرکانس هسته پردازنده را با استفاده از CPU Multiplier بالا میبریم تا زمانی که دیگر سیستم قادر به اجرای تستهای Cinebench R11.5 و wPRIME 32M نباشد. طبیعتاً مادربردی نتیجه ممتاز در این بخش خواهد گرفت که مدار رگولاتور ولتاژ آن دقت، پایداری و بازدهی بیشتری نسبت به سایرین داشته باشد. البته ارزش یک Bios حرفهای و کارآمد نیز در پشت پرده نقش مهمی را ایفا میکند.
http://valid.canardpc.com/lqfh5g
همانطور که در تصویر بالا ملاحظه میکنید 4300MHz بالاترین فرکانسی است که این مادربرد در ولتاژ نام برده قادر به اجرای تستهای نام برده بود.
همچنین در نمودارهای زیر میتوانید عملکرد پردازنده Intel Core i7 5960X را در فرکانس فوق ملاحظه کنید:
نکته قابل توجه در مورد این تست پایداری بسیار بالا و حرارت پایین قطعات مدار رگولاتور ولتاژ پردازنده حتی در وضعیتی که پردازنده در حالت Load کامل بیش از 260Watt انرژی مصرف میکند میباشد که نشان از بازدهی بالای این مدار و عملکرد بهینه و مؤثر سیستم خنک کننده این مادربرد دارد.
جمع بندی و سخن پایانی
-
جمع بندی و امتیاز شهر سخت افزار
از حیث عملکرد این مادربرد در تستهای کارایی روی هم رفته عملکرد متوسط رو به بالا را از این مادربرد گیمینگ شاهد هستیم. عملکردی که در تستهای گیمینگ نتایج بهتری نسبت به سایر تستها دارد؛ اما در تستهای اورکلاکینگ و مدیریت مصرف انرژی عملکرد این مادربرد شایسته تحسین است.
از طرفی امکانات منحصر به فرد این مادربرد نظیر متریال فوقالعاده باکیفیت به کار رفته در مدار رگولاتور ولتاژ پردازنده، معماری بسیار بهینه این مادربرد در افزایش بازدهی پیکربندیهای 3 و 4 گانه Multi GPU، سیستم صوتی پیشرفته و فوقالعاده باکیفیت GIGABYTE AMP-UP Audio، قابلیت جدید Q-Flash Plus برای بهروزرسانی بایوس در وضعیتهای اضطراری و پشتیبانی از ماژولهای نسل جدید Thunderbolt با سرعت بیش از 20Gb/s از جمله قابلیتهایی هستند که در کمتر مادربردی میتوان مشابه آنها را پیدا کرد.
اما مسئلهای که شاید بزرگترین نقطه ضعف این مادربرد آن هم فقط در داخل کشور ما محسوب میشود قیمت نسبتاً بالای تقریباً 2 میلیونی این مادربرد است. این مادربرد در نقاط مختلف بین 340 تا 370 دلار به فروش می رسد ( قاره های مختلف ) که با هزینه های گمرک و گارانتی و ... هم در نظر گرفته شود، باز هم نسبت به رقبا بالاست.
البته ناگفته نماند کاربرانی که به دنبال بهترینها هستند و از طرفی زیبایی و جلوه کیس نیز برایشان اهمیت ویژهای دارد بدون شک بهتر از این مادربرد پیدا نخواهند کرد. LED های به کار رفته در هیتسینک تعبیه شده بر روی چیپست X99، مرز PCB سیستم صوتی و پانل پشتی کیس بهاندازه کافی این مدل را خواستنی کردهاند!
روی هم رفته همه چیز برای خلق یک سیستم GAMING حرفهای، مدرن و البته بسیار زیبا با این مادربرد فراهم شده است. اگر شما نیز بهصورت مادرزاد گیمر به دنیا آمدهاید پس درنگ نکنید!
نقاط قوت
- کیفیت فوقالعاده ساخت و قطعات باکیفیت
- پشتیبانی از ماژول Wi-Fi ac 867 Mb/s + Bluetooth V4.0
- برخورداری از امکانات مخصوص اورکلاکینگ حرفهای
- سیستم صوتی بینظیر فوقالعاده باکیفیت GIGABYTE AMP-UP Audio™
- برخورداری از معماری بسیار بهینه در افزایش بازدهی پیکربندیهای 3 و 4 گانه Multi GPU
- دارای نمای ظاهری زیبا و حرفهای
نقاط ضعف
- عدم تعبیه کانکتور مخصوص برای گرههای تعبیه شده روی PCB برای نمونه برداری ولتاژ توسط ولتمتر
- عدم پشتیبانی از رابط Ultra M.2 با سرعت 32Gb/s
- قیمت فوقالعاده بالا
با تمامی این تفاسیر مادربرد "GIGABYTE X99-GAMING G1 WIFI" موفق به کسب امتیاز 8.9 و نشان "Gamer’s Choice" و ریز امتیازات زیر در کلاس محصولات رده بالا (H (High-End از لابراتوار شهر سخت افزار شد.
GIGABYTE X99-GAMING G1 WiFi
کلاس عرضه : گران قیمت / رده بالا9بستهبندی9.5امکانات10اورکلاکینگ9کارایی9.5کیفیت ساخت و طراحی7ارزش خرید8.9امتیاز شهرسختافزارنشان شهرسختافزار8.9| برای بحث گفتمان پیرامون این محصول به تاپیک اختصاصی آن در انجمن های شهر سخت افزار مراجعه فرمایید |
گالری عکس
-
گالری عکس
نظر خود را اضافه کنید.
برای ارسال نظر وارد شوید
ارسال نظر بدون عضویت در سایت
