معرفی و آنباکسینگ مادربرد MSI Z270 GAMING PRO CARBON، حرفه‌ای خوش قیمت بازار

اگر گیمر هستید اما تاکنون تجربه استفاده از مادربردهای مخصوص بازی MSI؛ به ویژه چند نسل اخیر آن را نداشته اید، ممکن است چیزهای زیادی را از دست داده باشید! Z270 GAMING PRO CARBON یکی از جدیدترین مادربردهای MSI برای گیمرها است، آنهایی که به بالاترین کارایی، غنی ترین قابلیت ها و نهایت شخصی سازی نیاز دارند. در ادامه به معرفی و بررسی این مادربرد می پردازیم که به رغم قیمت بسیار مناسب، از قابلیت های غنی و ظاهر خارق العاده بهره می برد.



MSI با چیپ ست های سری 200 اینتل طیف وسیعی مادربردهای خود را روانه بازار نمونه تا هر کسی و هر بودجه ای بتواند به یک انتخاب ایده آل دست بزند. MSI Z270 GAMING PRO CARBON جزو مادربردهای کلاس PERFORMANCE GAMING این کمپانی است، این مادربردها برای گیمرهایی طراحی شده اند که افزون بر کارایی بالا و قابلیت های غنی، به طراحی و ظاهر جذاب در کنار قابلیت های ویژه جهت شخصی سازی نیاز دارند. در وجود مادربردهای PERFORMANCE GAMING به رغم صرف هزینه کمتر قرار نیست هیچ چیزی را از دست بدهید. این مادربرد با قیمت 165 دلار در دسترس است.

قابلیت ها و یژگی ها:

• پشتیبانی از نسل هفتم و ششم پردازنده های Core اینتل از طریق سوکت LGA 1151
• پشتیبانی از ماژول های حافظه DDR4 با فرکانس تا 3866 مگاهرتز و بالاتر (از طریق اورکلاکینگ دستی)
• فناوری اختصاصی DDR4 Boost با محافظ فلزی برای شکاف های حافظه
• صدای آنبورد باکیفیت 7.1 کاناله با بهره گیری از تراشه مدرن Realtek ALC1220
• قابلیت اختصاصی VR Boost جهت کمک به کاهش سرگیجه ناشی از استفاده از هدست های واقعیت مجازی
• نورپردازی اختصاصی Mystic Light
• یک جفت کانکتور پرسرعت M.2 با پشتیبانی از فناوری حافظه Optane اینتل
• محافظه و خنک کننده برای SSDهای پرسرعت M.2
• درگاه شبکه کابلی مبتنی بر کنترلر پرقدرت اینتل با برنامه مکمل جهت بهبود تجربه گیمینگ آنلاین
• استفاده از قطعات و اجزای مرغوب و بادوام رده نظامی نسل 5
• پشتیبانی از پیکربندی چندگانه کارت گرافیک (SLI و AMD Crossfire)
• شکاف های توسعه تقویت شده توسط پوشش فلزی
• فناوری اختصاصی Game Boost جهت افزایش کارایی
• فناوری اختصاصی GAMING Hotkey جهت کنترل بیشتر بر بازی ها بدون نیاز به کیبورد های گران قیمت
• برنامه رایگان Xsplit Gamecaster جهت استریم و به اشتراک گذاری گیم پلی بازی ها
• نشانگر LED جهت عیب یابی سریع و آسان
• بایوس گرافیکی Click BIOS 5
• پایداری و دوام بالا جهت استفاده بی وقفه
• طراحی گیمر پسند با ظاهر جذاب



احتمالاً شما هم با هم عقیده هستید که این مادربرد تا دندان برای بازی تجهیز است. مادربرد MSI Z270 GAMING PRO CARBON با ضمانت 36 ماهه گارانتی خوش نام گرین عرضه می شود.

 آنباکسینگ (جعبه گشایی)

مادربرد MSI Z270 GAMING PRO CARBON داخل یک جعبه رنگین با ظاهری فوق العاده جذاب عرضه می شود که تصویری از یک اتومبیل مسابقه ای بر روی آن نقش بسته است. عناصر موجود بر روی نمای جلویی جعبه شامل لوگو آشنای اژدهای سرخ گیمینگ MSI، مدل و کلاس مادربرد، برخورداری از چیپ ست Z270 اینتل و ذکر برخورداری و پشتیبانی از چندین قابلیت اختصاصی MSI است.



پشت جعبه تصویری از مادربرد به همراه ذکر مشخصات اصلی و برخی قابلیت های آن وجود دارد.

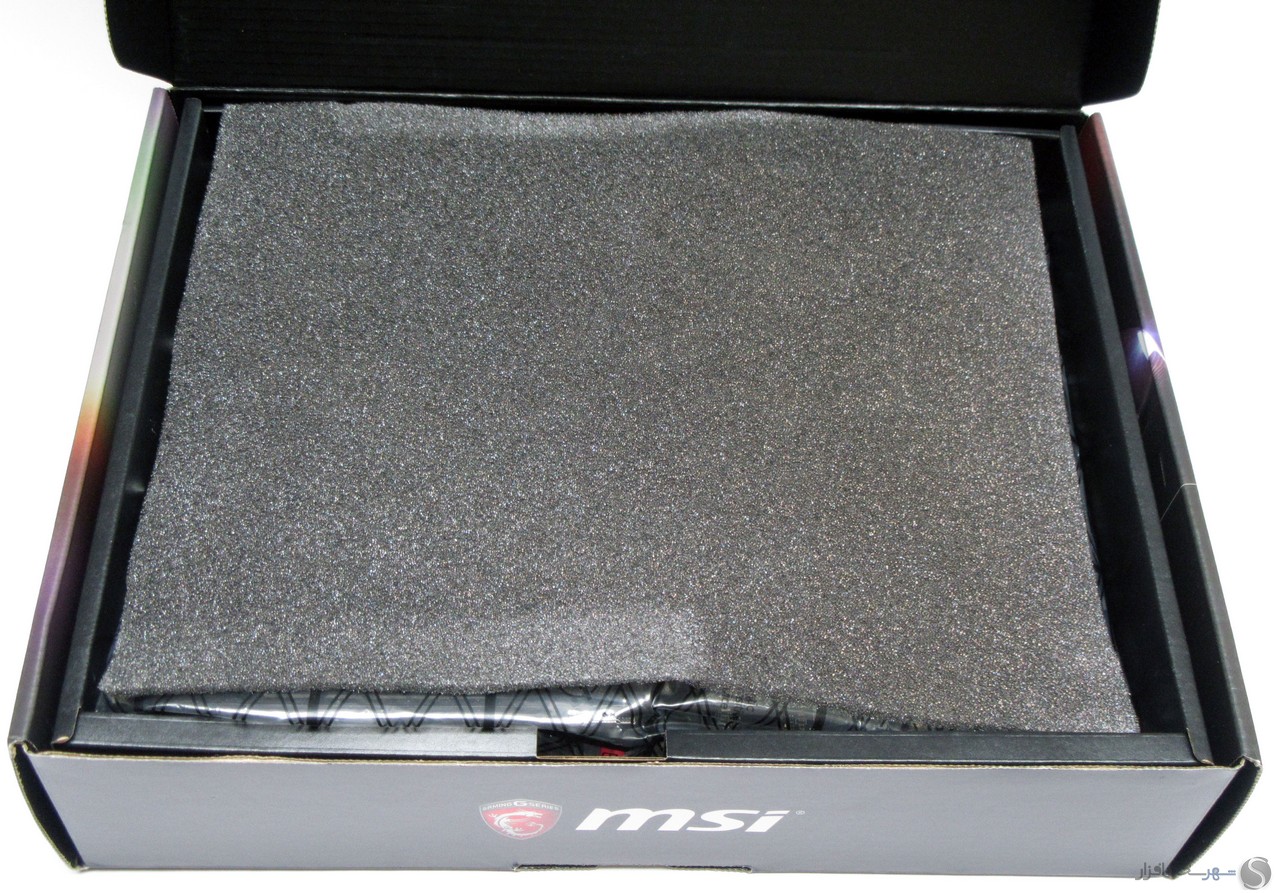

با باز کردن جعبه مادربرد را درون یک پلاستیک ضخیم یافتیم که از مادربرد در برابر رطوبت، گرد و خاک و الکتریسته ساکن محافظت می کند.

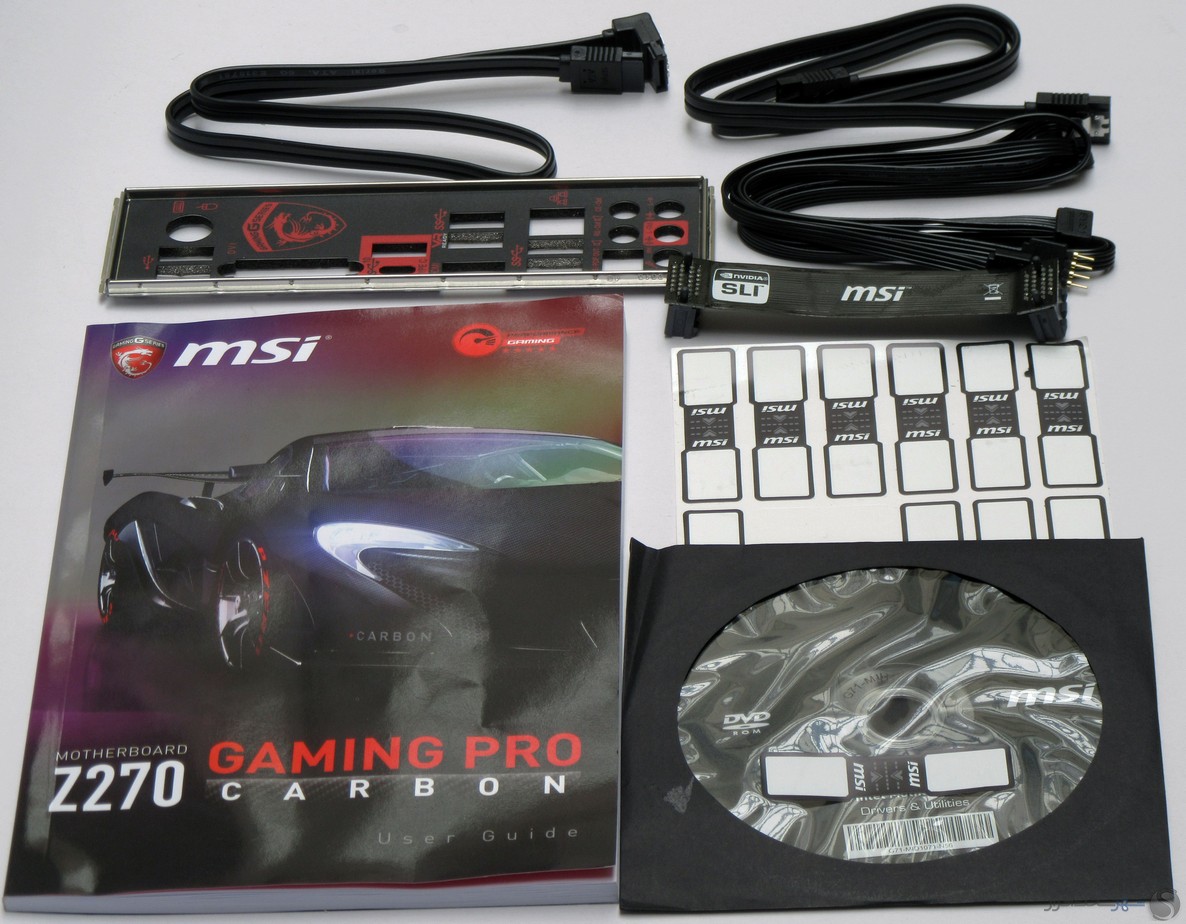

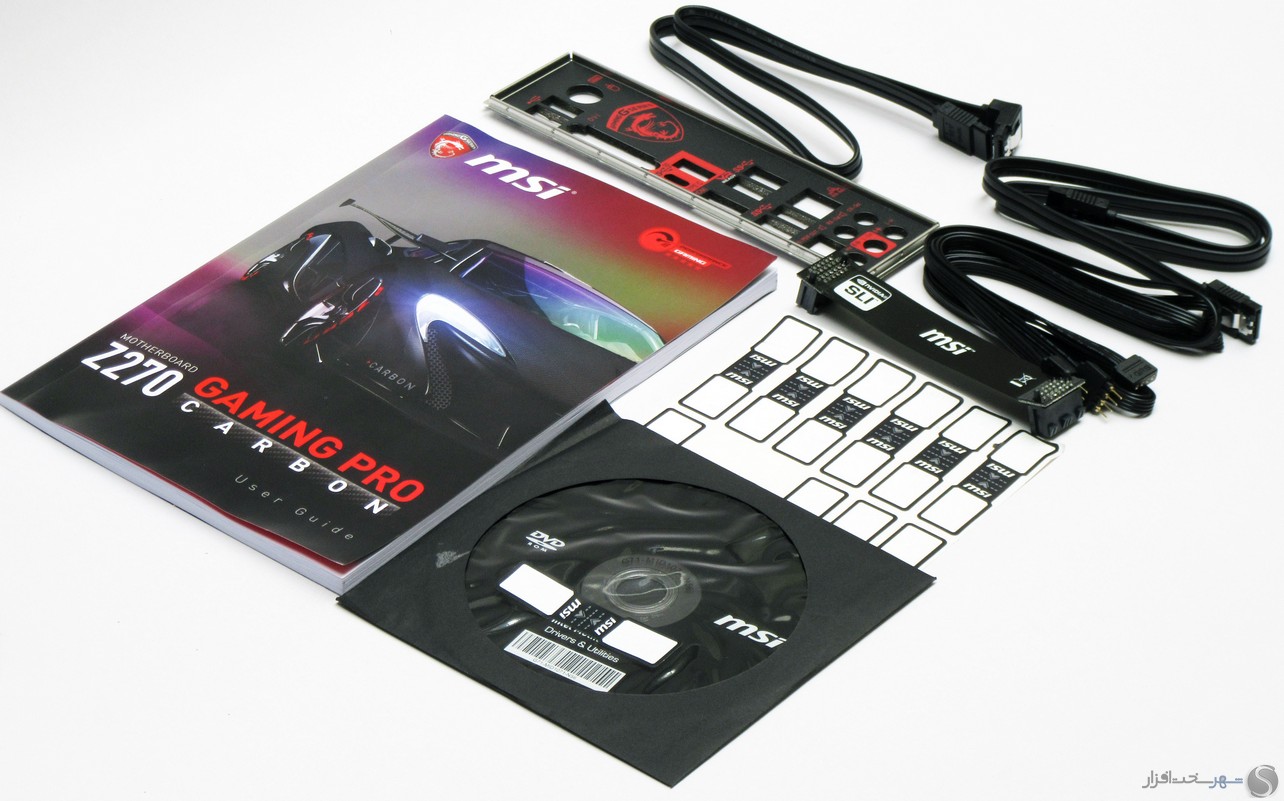

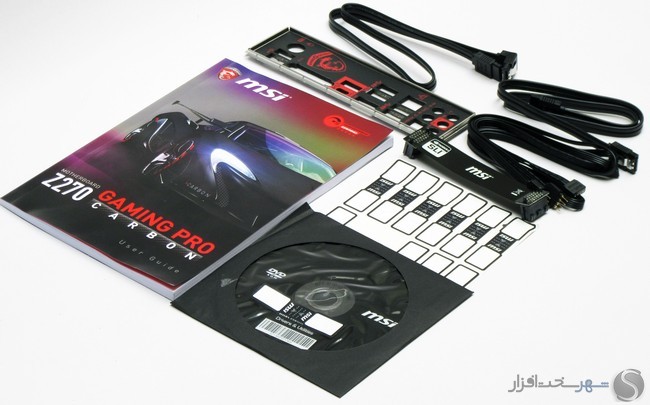

محتویات داخل جعبه:

• مادربرد
• دو کابل SATA 6Gb/s
• شیلد فلزی پنل پشتی مادربرد
• بریج SLI (معمولی-غیر HB)
• دفترچه راهنما و مستندات
• دیسک حاوی درایورها و برنامه های جانبی
• کابل افزاینده RGB با قابلیت متصل نمودن دو نوار RGB LED

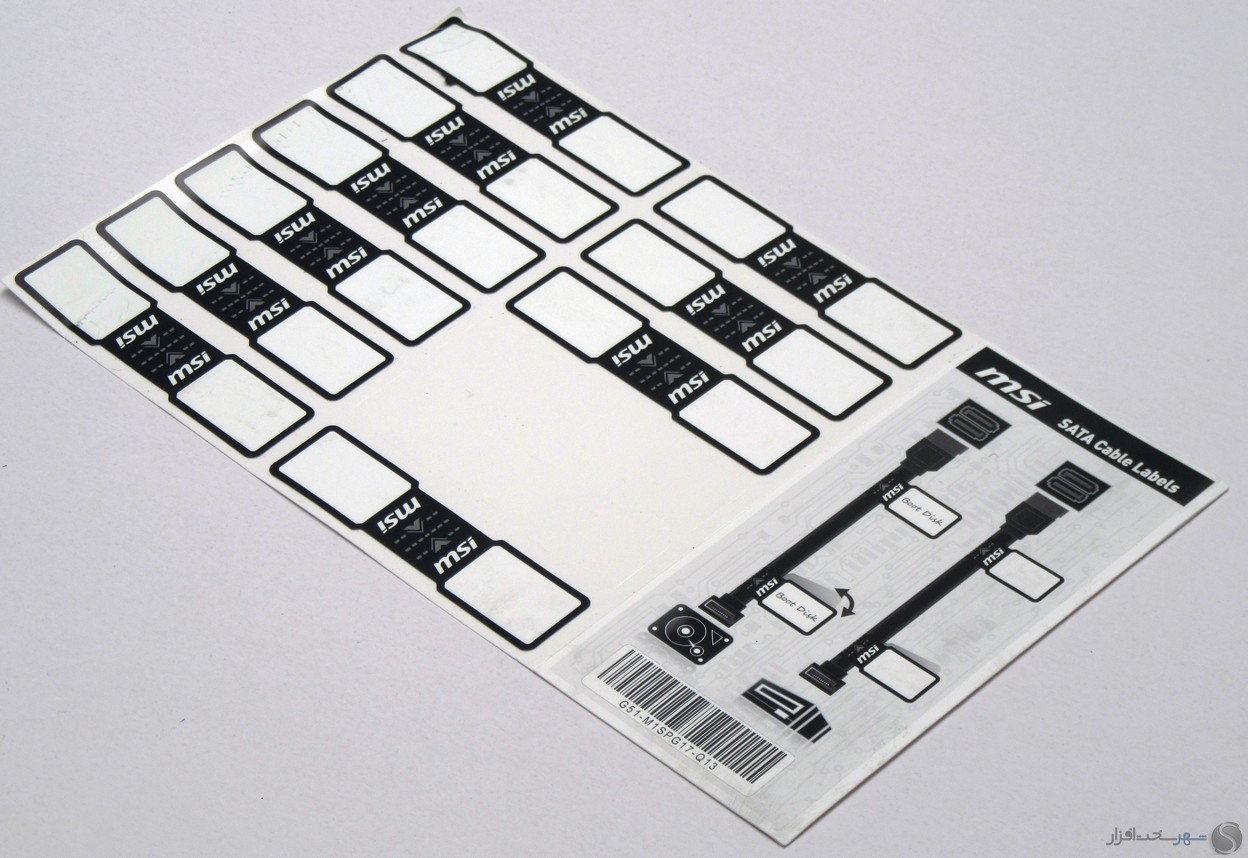

• استیکر کابل ها

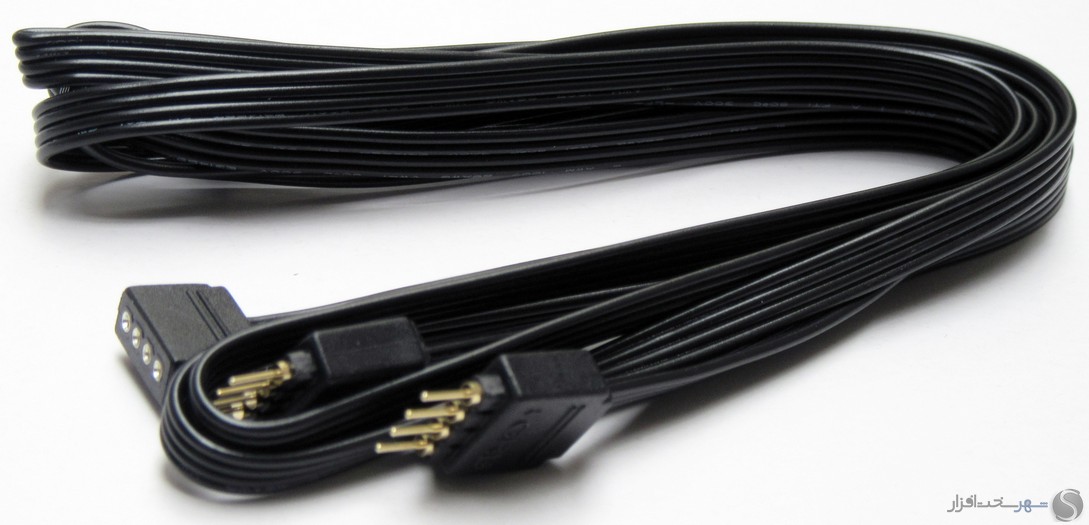

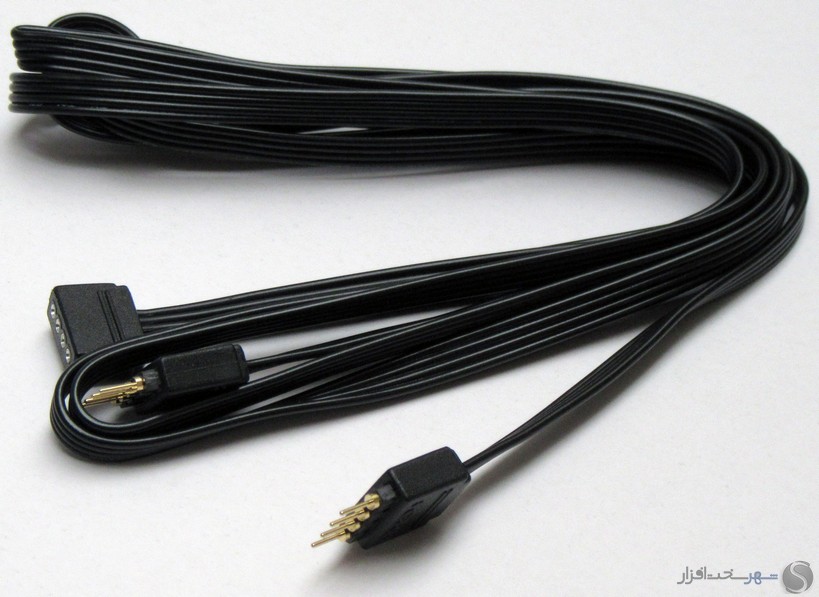

یکی از عناصر جانبی همراه این مادربرد یک کابل افزاینده RGB است که به کمک آن می توان تا دو نوار RGB LED را به مادربرد متصل نمود. هدر RGB مادربرد از قابلیت Mystic Light Sync جهت هماهنگ کردن نورپردازی کیس با مادربرد پشتیبانی می کند.

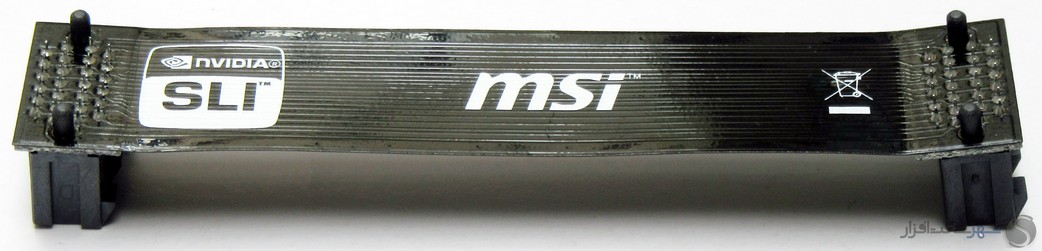

بریج SLI ارائه شده همراه با این مادربرد از نوع معمولی (غیر HB) بوده که از کارت های گرافیک سری GeForce GTX 1000 انویدیا پشتیبانی نمی کند و اگر قصد استفاده از دو کارت نسل جدید این کمپانی را داشته باشید، باید بردیج SL-HB تهیه کنید.

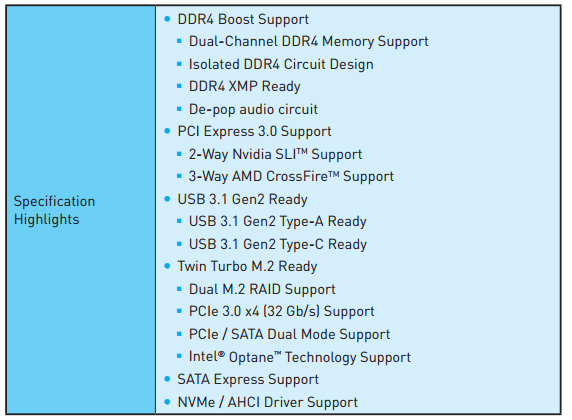

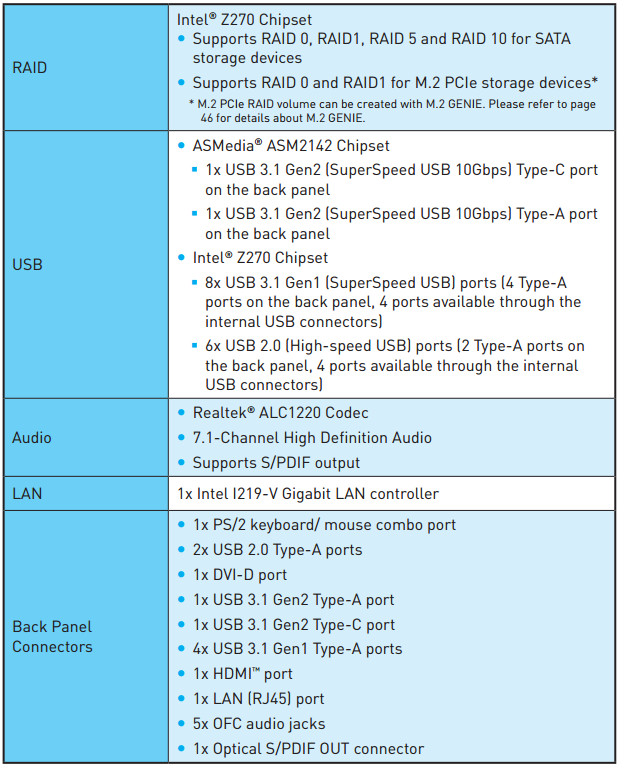

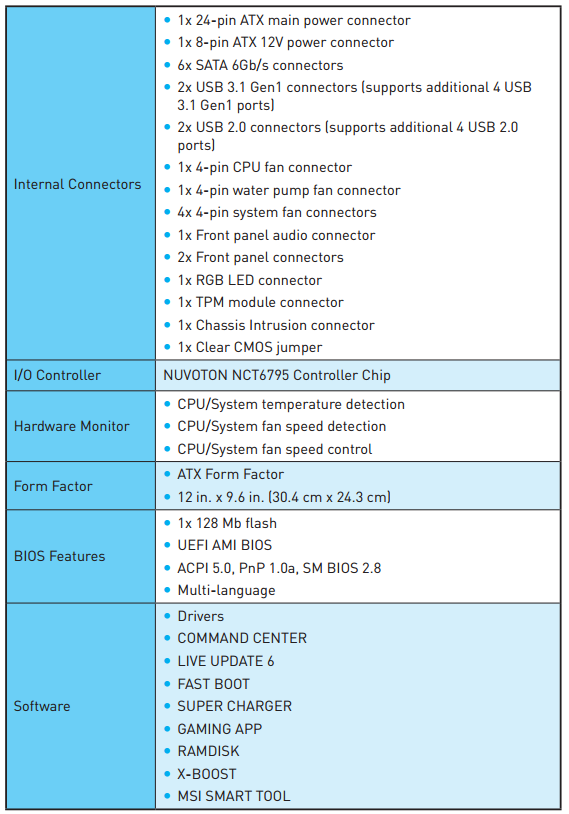

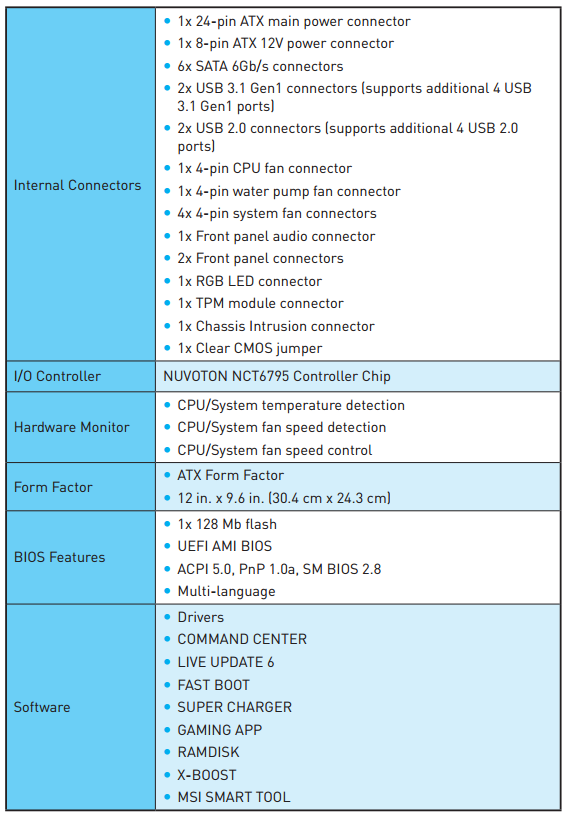

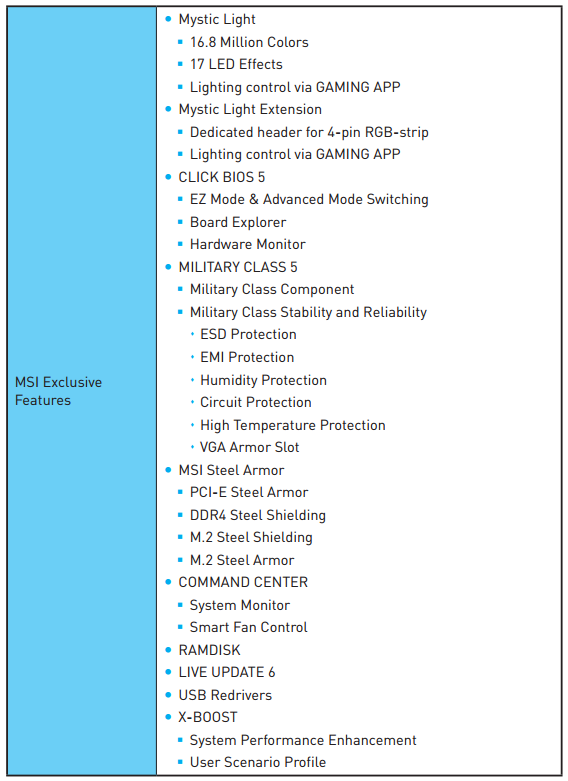

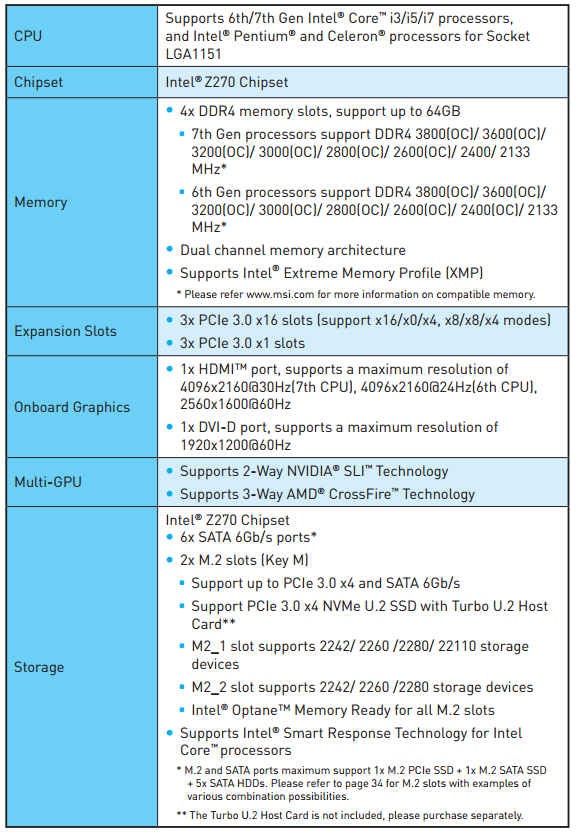

 مشخصات فنی



بررسی ظاهری

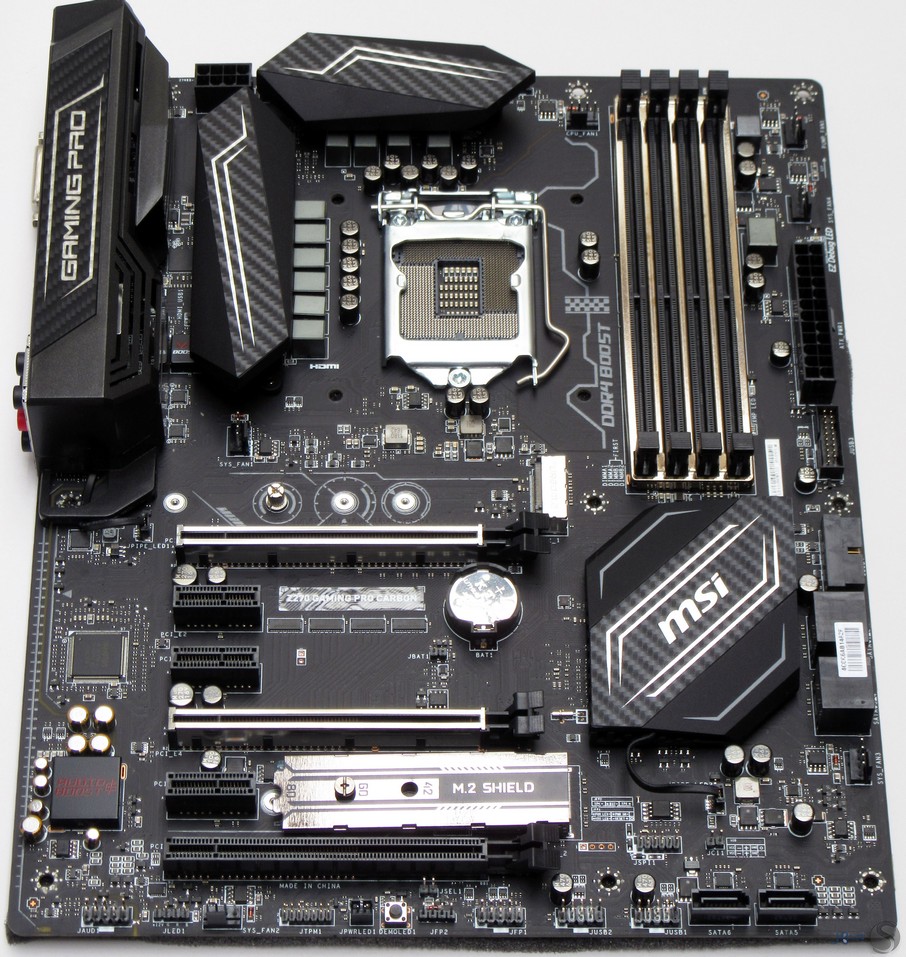

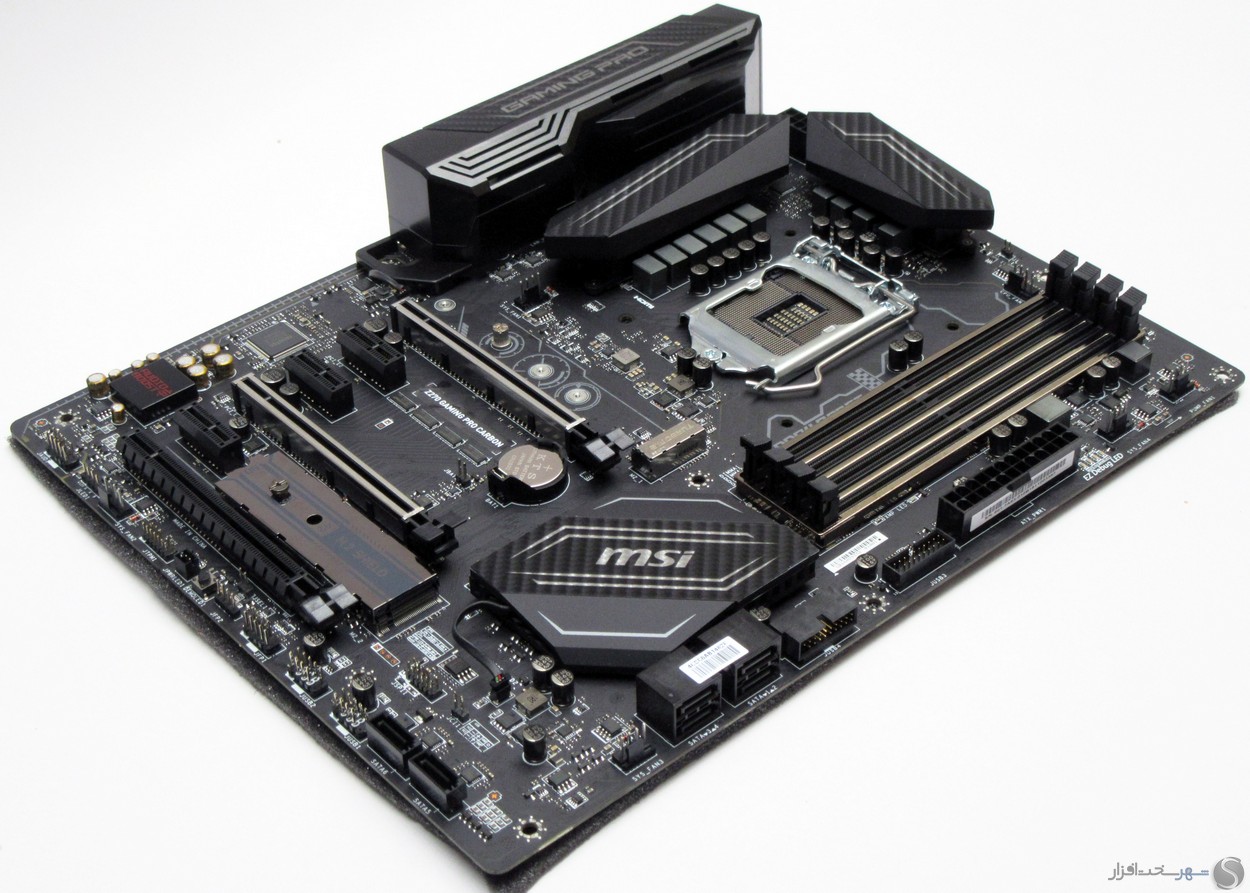

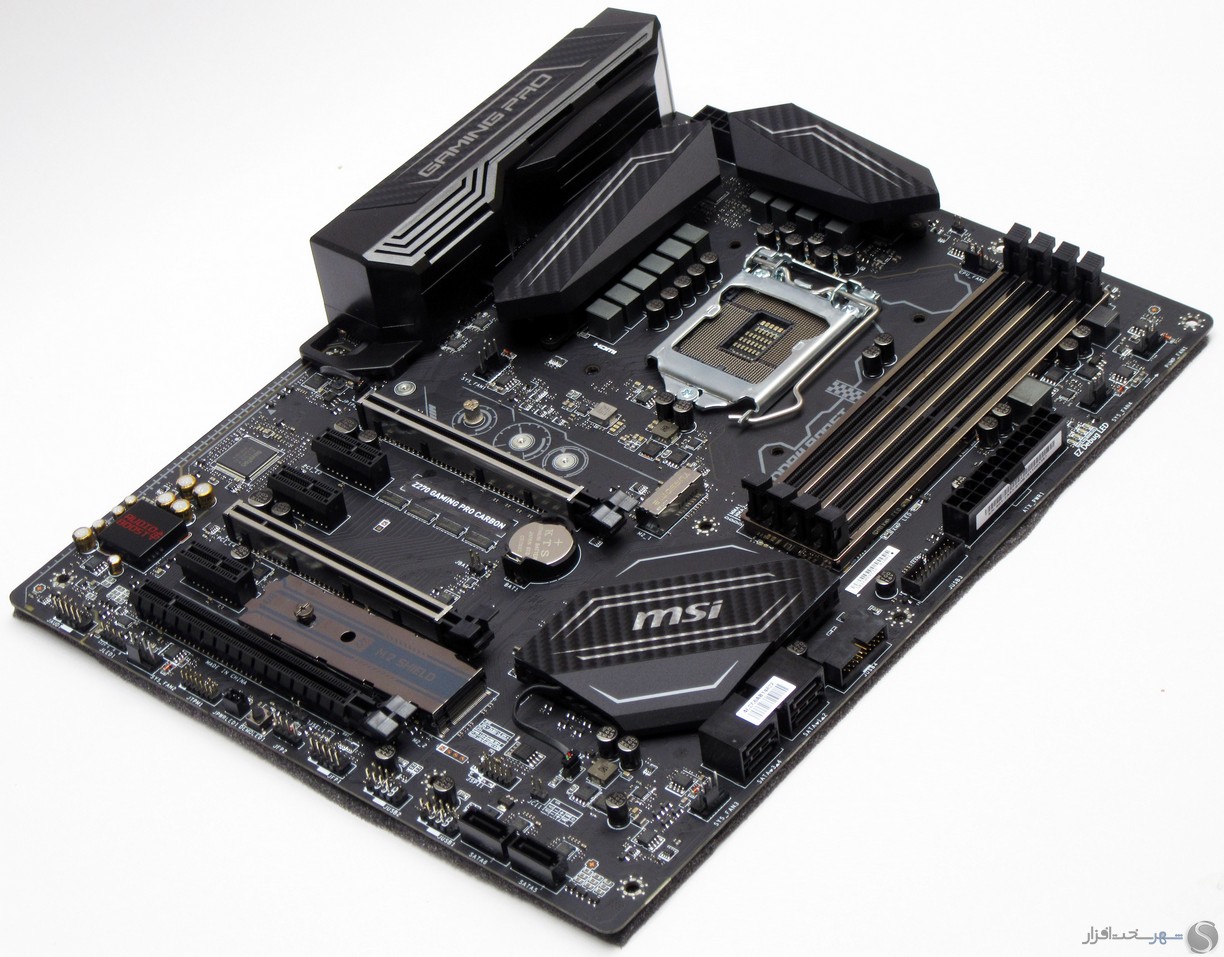

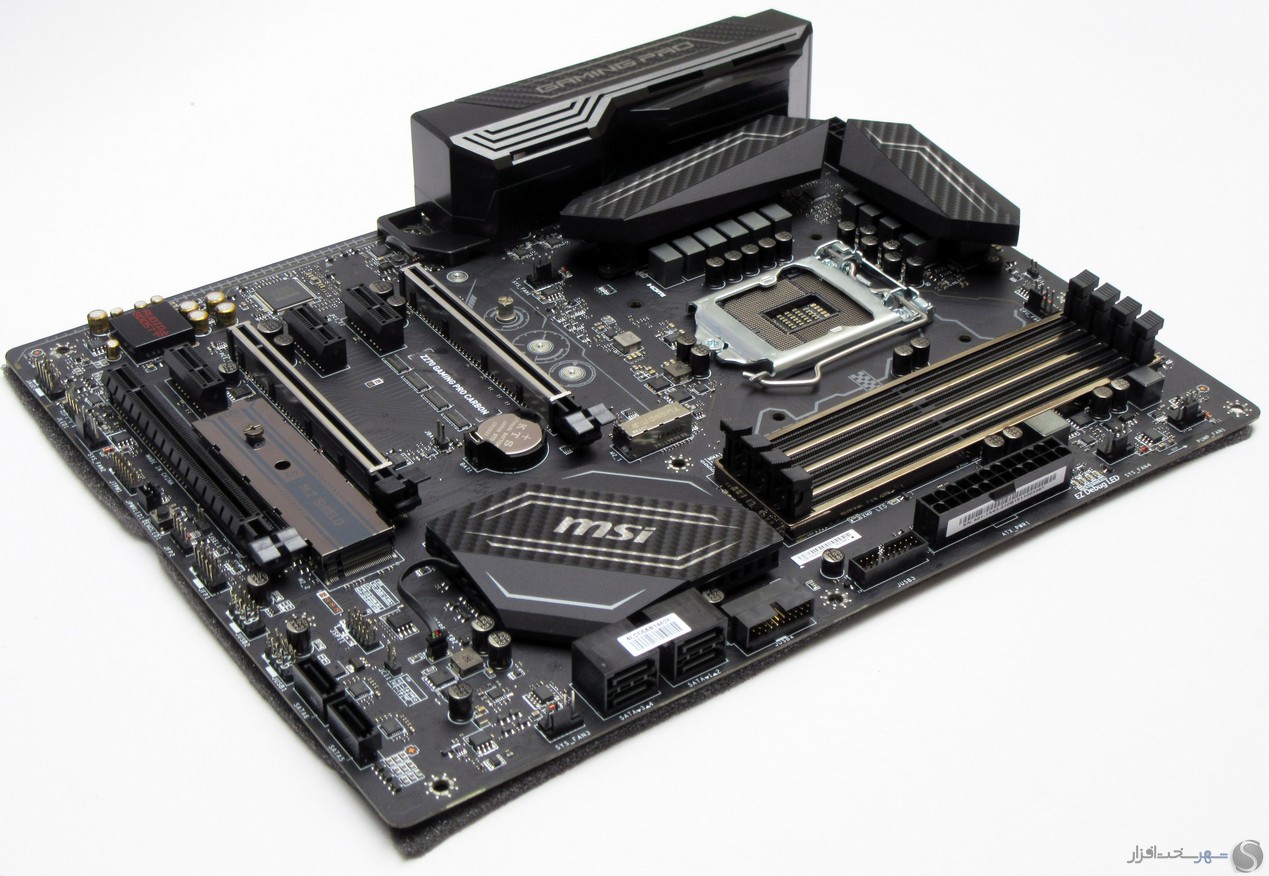

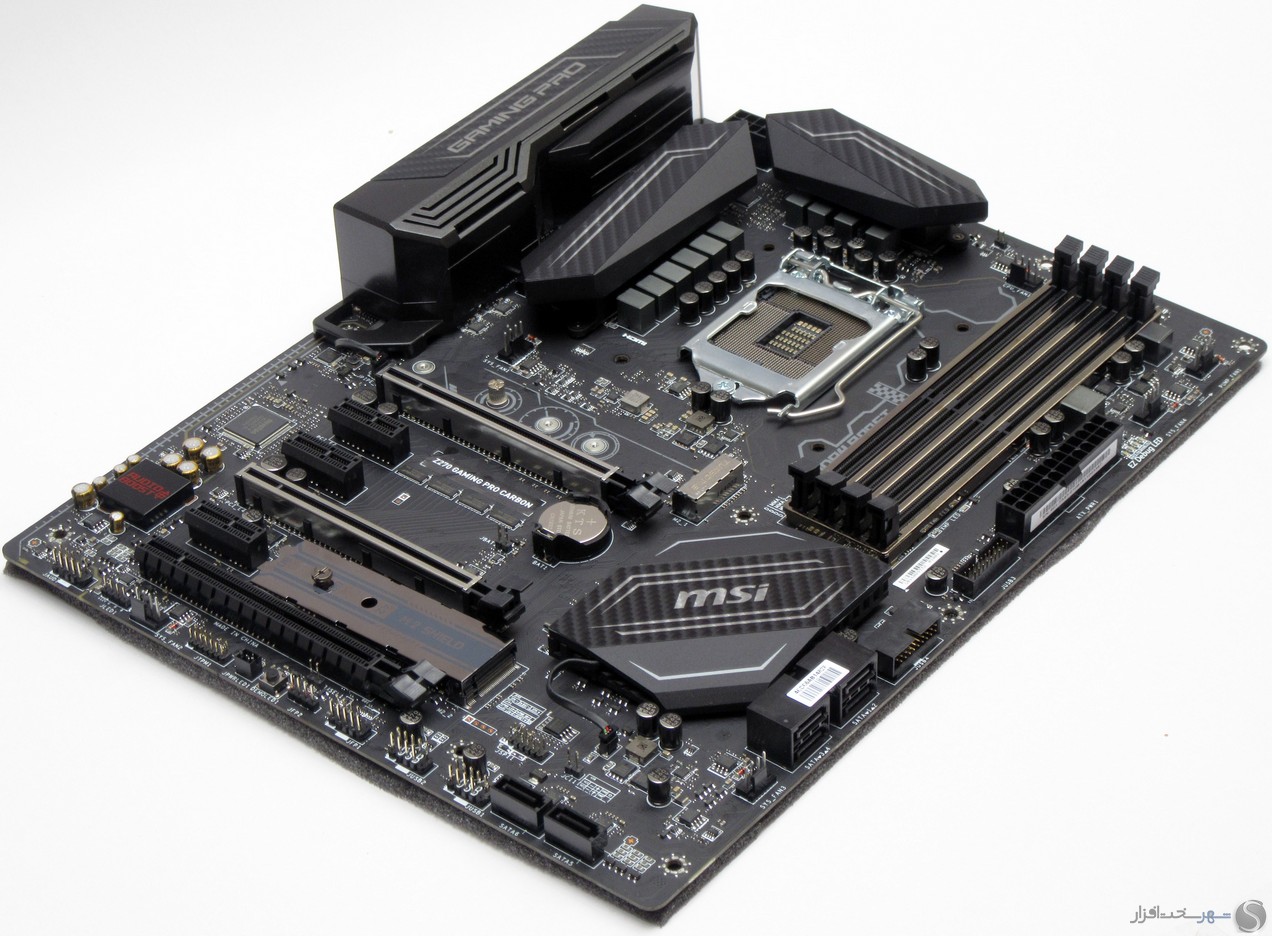

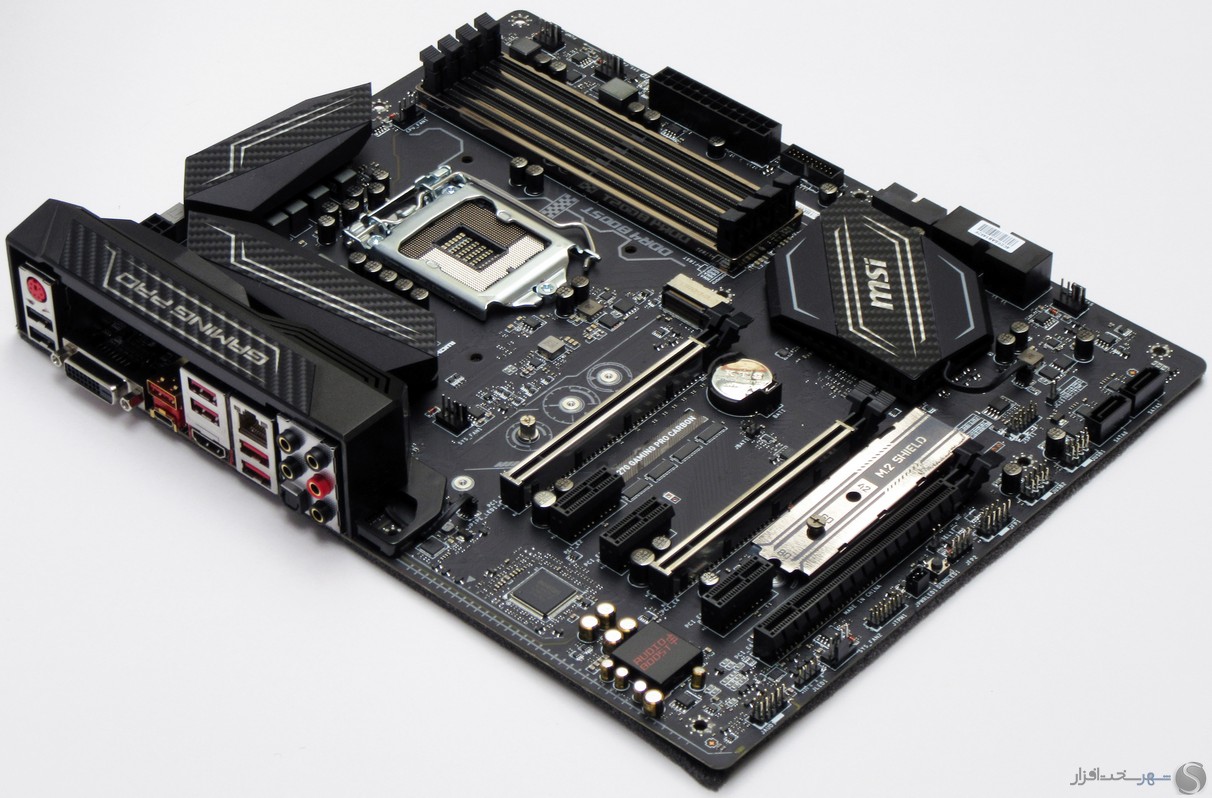

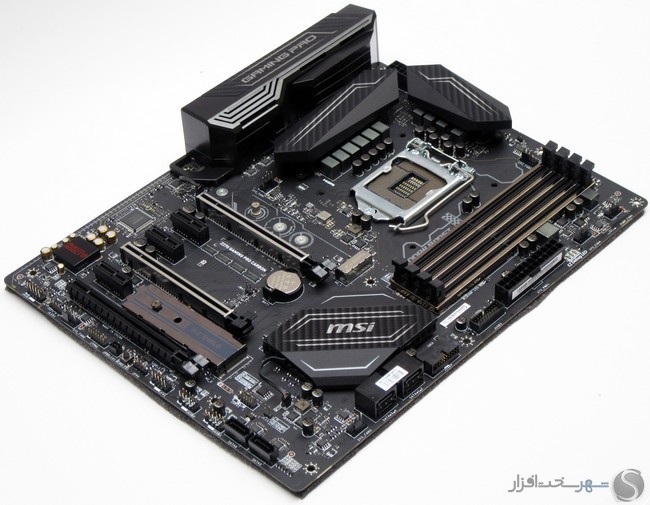

این مادربرد به رنگ مشکی است که با توجه به برخورداری از نورپردازی RGB بهترین انتخاب ممکن است. طراحی حرارت گیرهای مادربرد و همچنین شیلد پنل I/O به سبکی است که فعلاً به عنوان مخصوص گیمینگ شناخته می شود و بسیار جذاب است.

در نگاه نخست این پوشش فلزی (شلید) شکاف های DIMM DDR4 و همچنین شکاف توسعه است که جلب توجه می کند. پوشش فلزی مزبور به استحکام هرچه بیشتر شکاف ها کمک می کند.

حرارت گیرهای مادربرد و همچنین پوشش پنل I/O به استیکرهایی با رگه هایی به رنگ سفید مجهز هستند که زیبای مادربرد را دوچندان کرده.

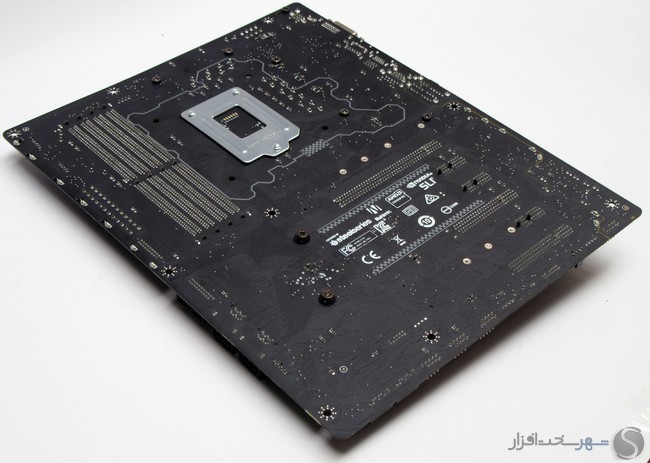

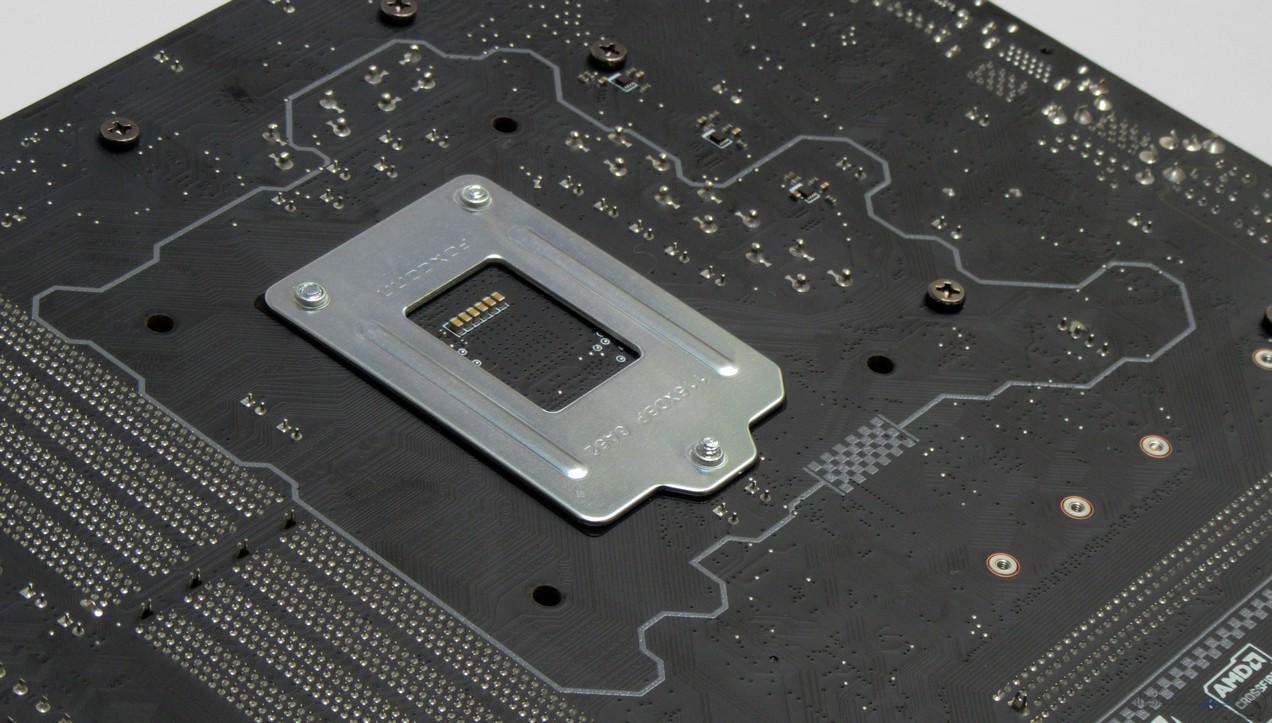

پشت برد PCB مادربرد نیز به رنگ مشکی است اما محدوده پردازنده با نوار سفیدی تفکیک شده. همچنین پشت برد چندین لوگو مربوط به گواهی ها و قابلیت ها وجود دارد. در لبه های برد و همچنین مدار بخش صدا LEDهایی تعبیه شده که بخشی از سیستم نورپردازی اختصاصی Mystic Light  هستند.



استحکام برد، کیفیت ساخت و لحیم کاری کاملاً بی نقص است.

پوشش (شیلد) فلزی تبعیه شده بر روی شکاف های توسعه PCI-E X16 به افزایش استحکام شکاف توسعه در برابر شکستن و دفرمه شده ناشی از نصب کارت های گرافیک سنگین وزن کمک می کند. افزون بر پوشش فلزی، خود شکاف ها در سطح برد PCB نیز به واسطه پایه های ویژه ای لحیم شده اند که استحکام آنها را افزایش می دهد.

 نگاهی نزدیک‌تر

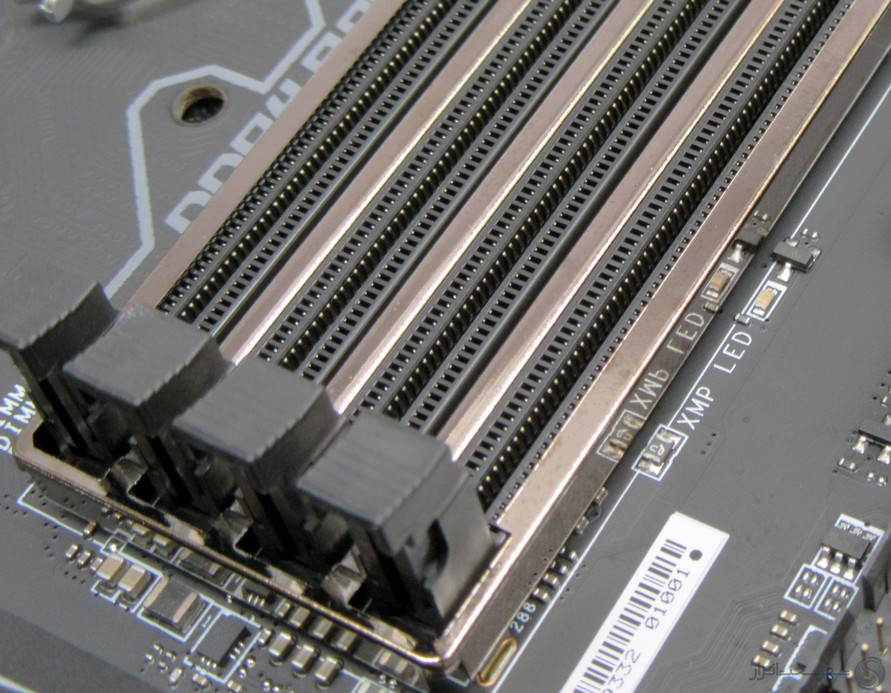

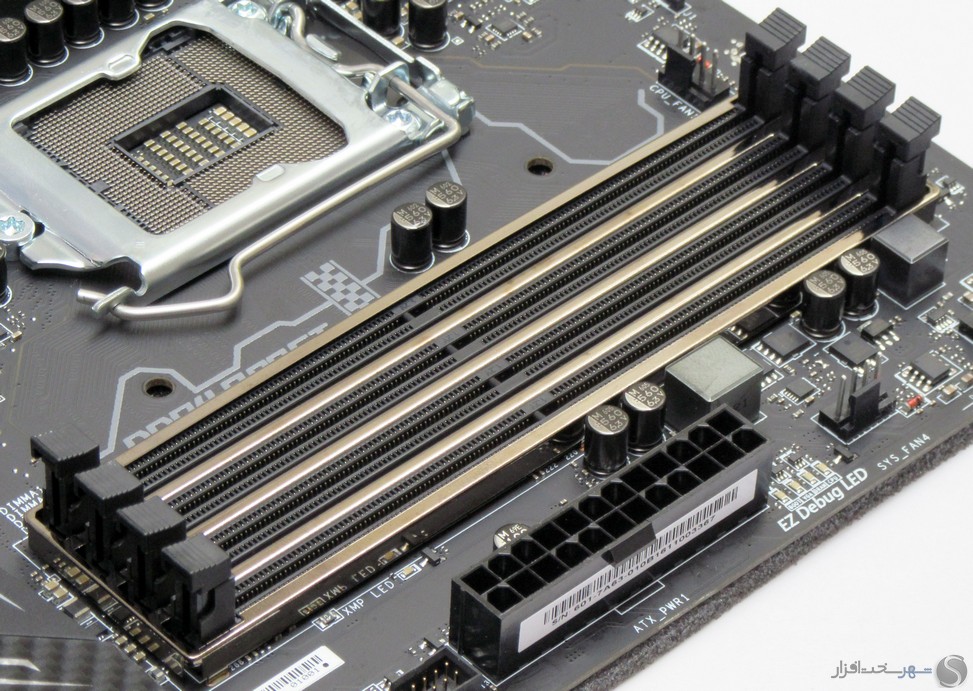

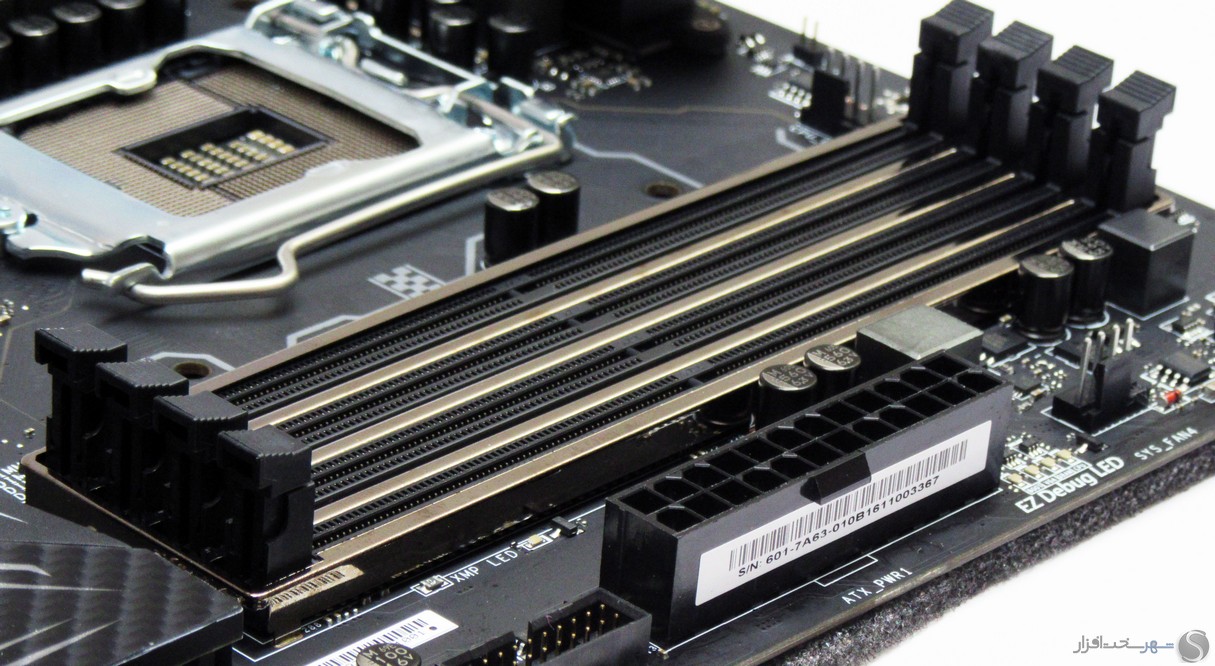

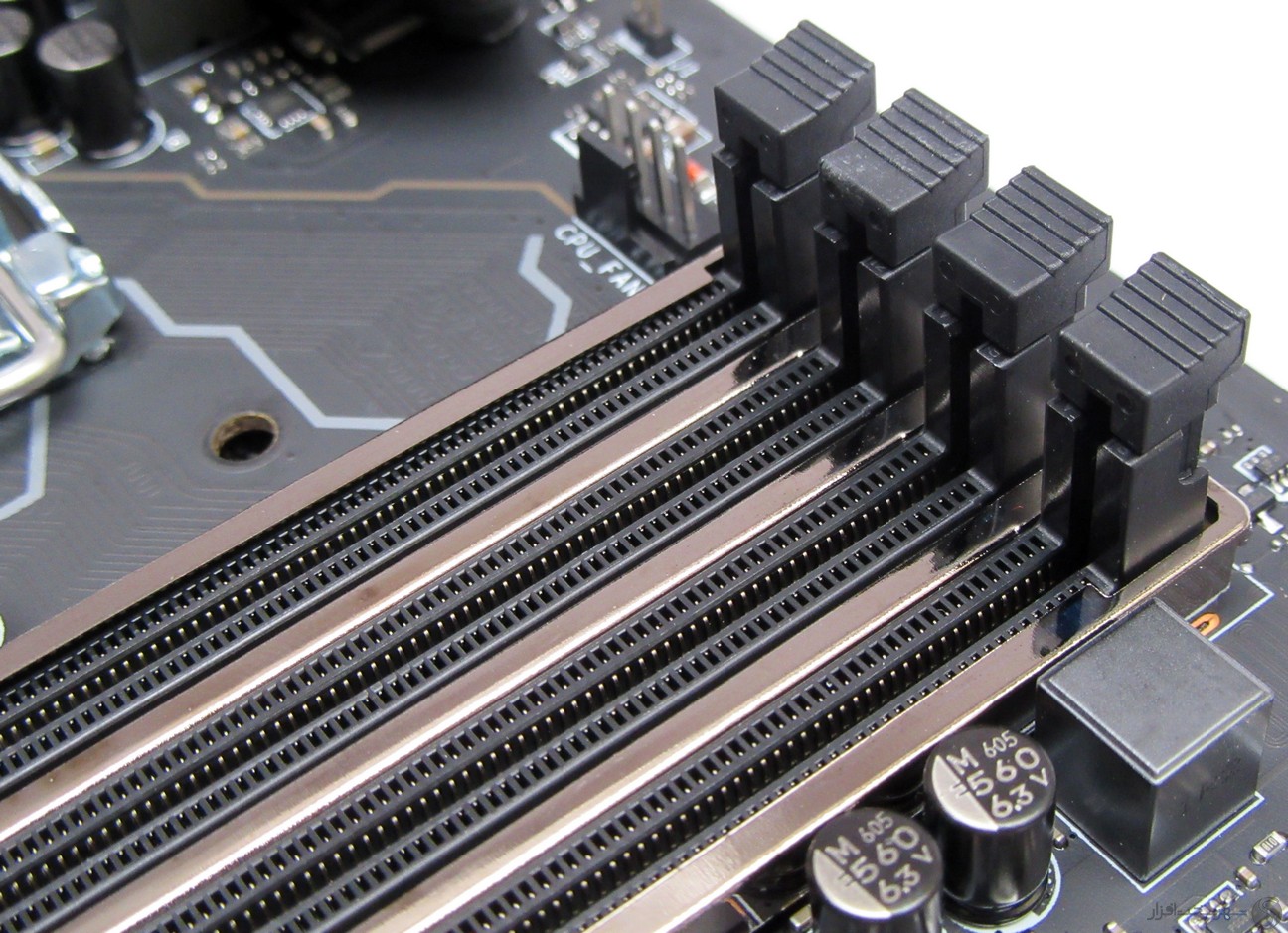

در سمت راست نیمه فوقانی مادربرد چهار شکاف DIMM تعبیه شده که حداکثر می تواند میزبان 64 گیگابایت حافظه رم DDR4 تحت پیکربندی دو کاناله باشد. این مادربرد علاوه بر ماژول هایی با فرکانس استاندارد 2133 مگاهرتز (با نسل ششم پردازنده های Core) یا 2400 مگاهرتز (با نسل هفتم پردازنده های Core)، به واسطه پشتیبانی از پیکربندی XMP اینتل از ماژول هایی با فرکانس تا 3866 مگاهرتز نیز پشتیبانی می کند. همچنین امکان پشتیبانی از ماژول های سریع تر از طریق اورکلاک دستی وجود دارد.



MSI در این مادربرد طراحی اختصاصی موسوم به DDR4 Boost  خود را برای مسیرهای ارتباطی شکاف های DIMM با پردازنده به خدمت گرفته که افزون بر مسیرهای بهینه در سطح برد PCB، از مدار ایزوله (جداسازی شده) بهره می گیرد. این طراحی به کاهش تداخل سیگنال و نویز القایی در فرکانس های بالا و ارائه کارایی بهتر کمک می کند.



مادربرد MSI Z270 GAMING PRO CARBON دارای دو شکاف توسعه PCI-Express 3.0 x16 منشعب از پردازنده با آرایش X16/X0 یا X8/X8 است. شکاف PCI-Express 3.0 x16 سوم از چیپ ست اصلی منشعب می شود و به طور فیزیکی دارای پهنای گذرگاه X4 است. دو شکاف اول در مجموع دارای پهنای باند 16x هستند که در صورت استفاده از شکاف نخست، شکاف دوم غیرفعال می‌شود، اما با بکارگیری هر دو آن‌ها، پهنای 16x نصف شده و بین هر دو آن‌ها تقسیم می‌شود، به این ترتیب در پیکربندی دوگانه هر یک از شکاف‌های اول و دوم دارای پهنای 8x خواهند بود. شکاف سوم که در ظاهر 16x به نظر می‌رسد، تنها دارای پهنای گذرگاه 4x است و بر خلاف دو شکاف نخست که مستقیماً به پردازنده متصل هستند، این شکاف از چیپ ست اصلی منشعب می‌شود.

همچنین سه شکاف توسعه PCI-Express 3.0 x1 نیز تبعیه شده که از چیپ ست اصلی منشعب می شوند.

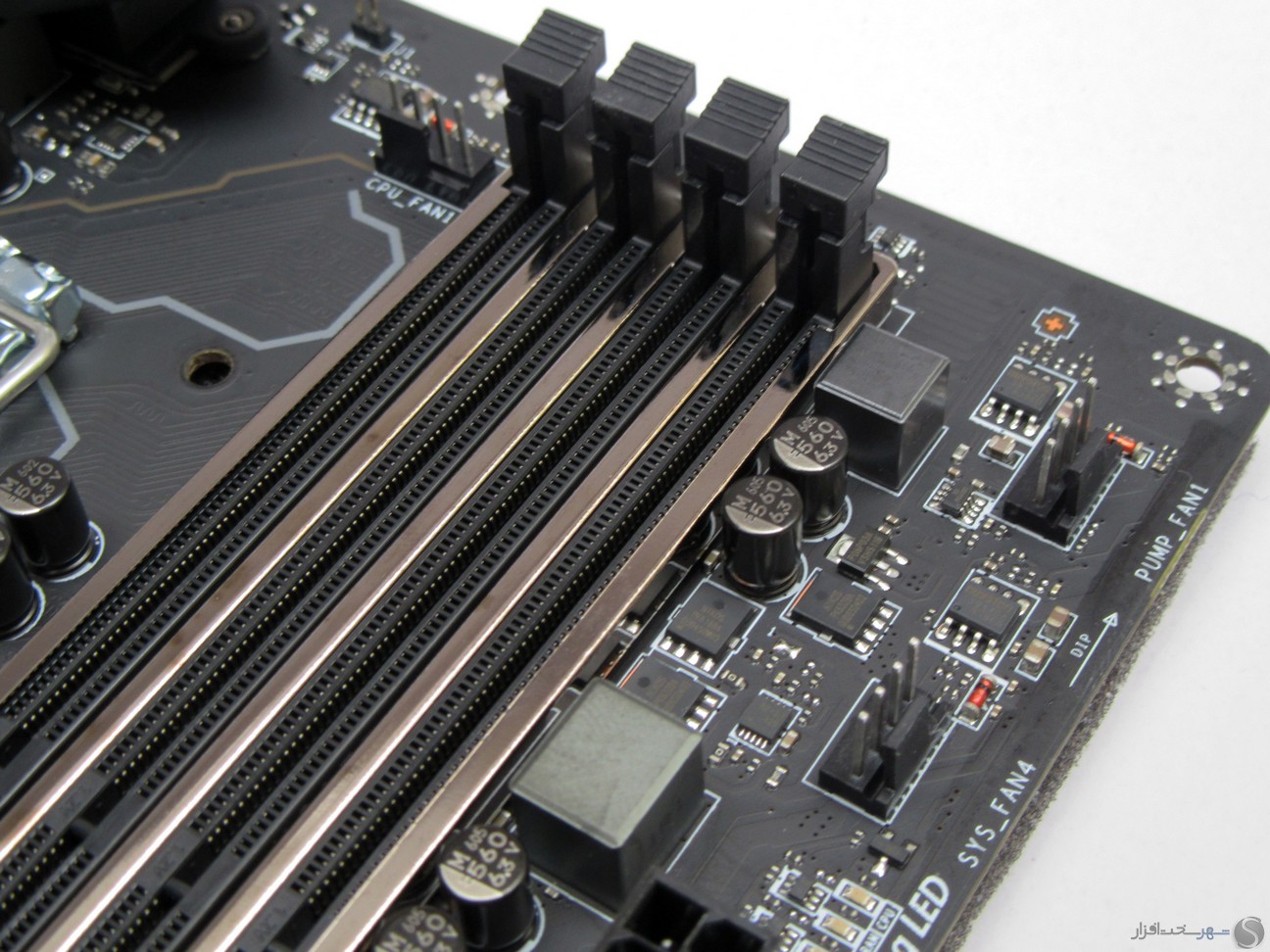

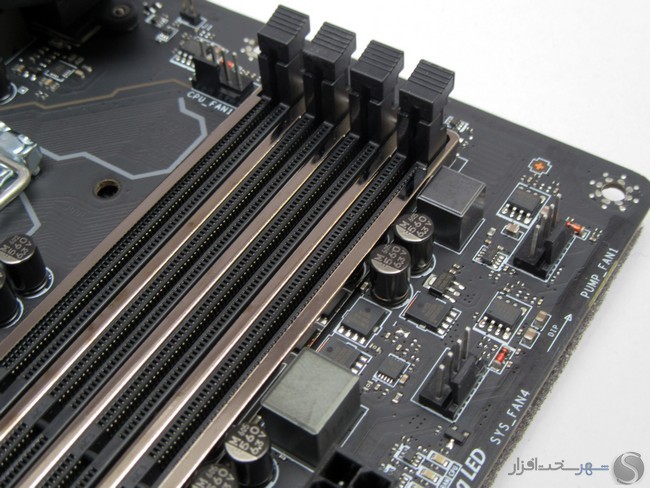

مدار تغذیه در نظر گرفته شده برای ماژول های حافظه از یک فاز رگولاتور ولتاژ تشکیل که برای مادربردهای غیر حرفه ای متداول و کافی است. یک فاز نیز مربوط به VPP است. در لبه برد کانکتور مخصوص پمپ واتر کولر و همچنین یک کانکتور جهت متصل نمودن فن کیس تبعیه شده است. همچنین تعدادی LED تعبیه شده اند که ضمن نشان دادن وضعیت سیستم، در خطایابی بسیار مفید واقع می شوند. نشانگر XMP LED تعبیه شده وضعیت فعال بودن پیکربندی XMP را به صورت آنی نمایش می دهد.

کمی آن سو تر از DIMMهای حافظه یک کانکتور (هدر) برای متصل نمودن فن خنک کننده پردازنده تعبیه شده است.

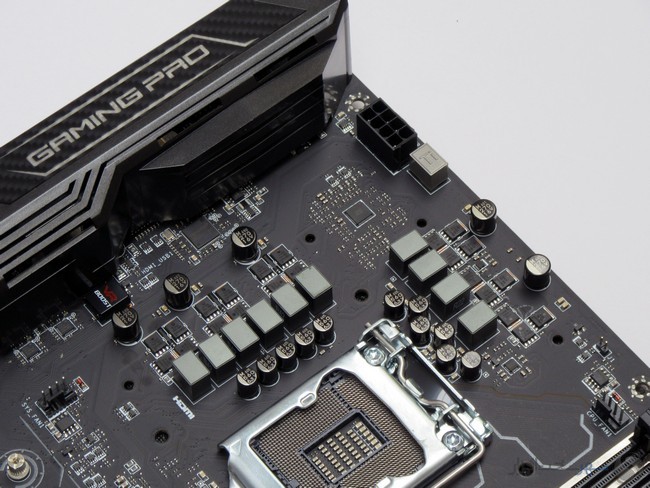

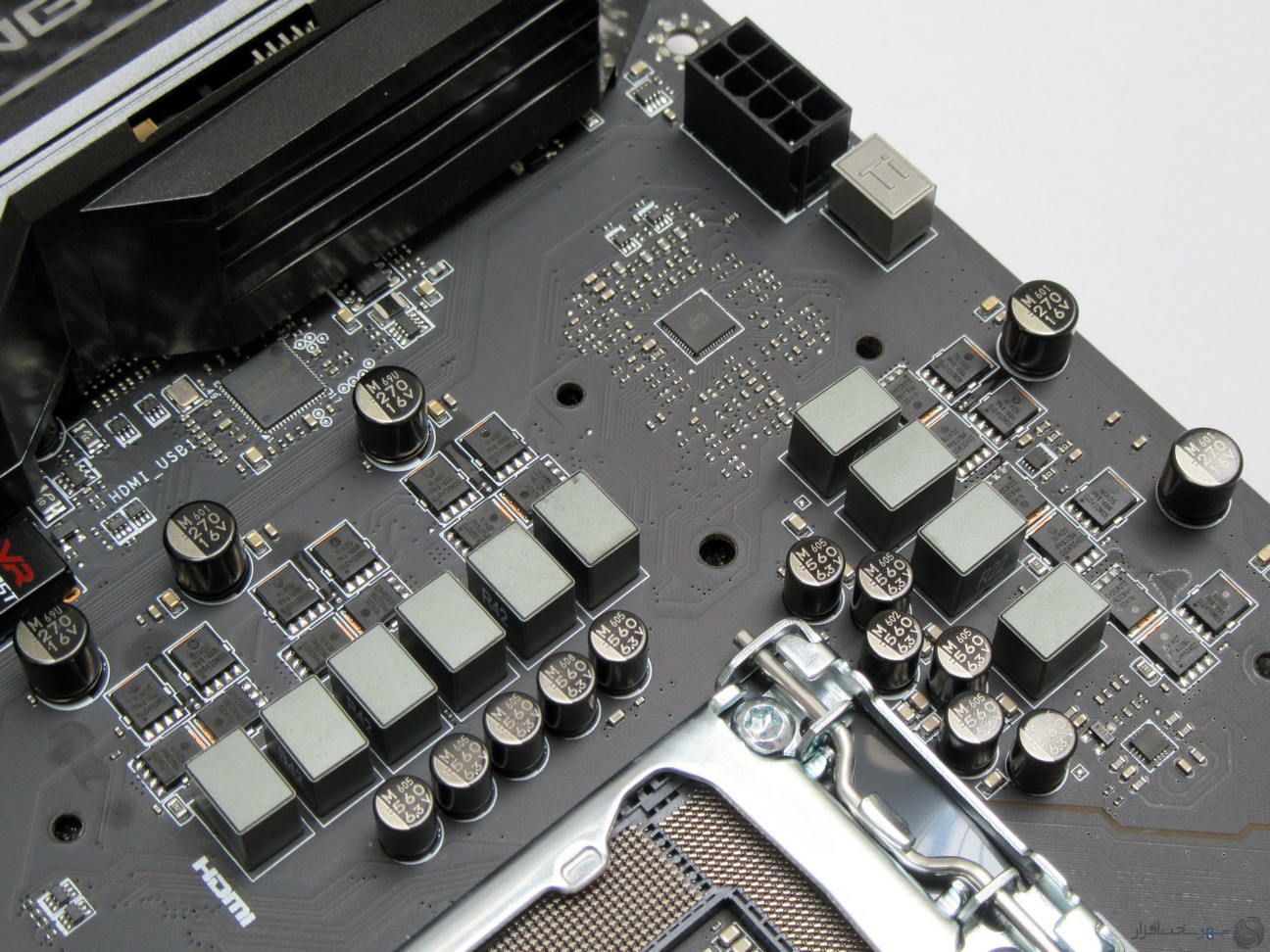

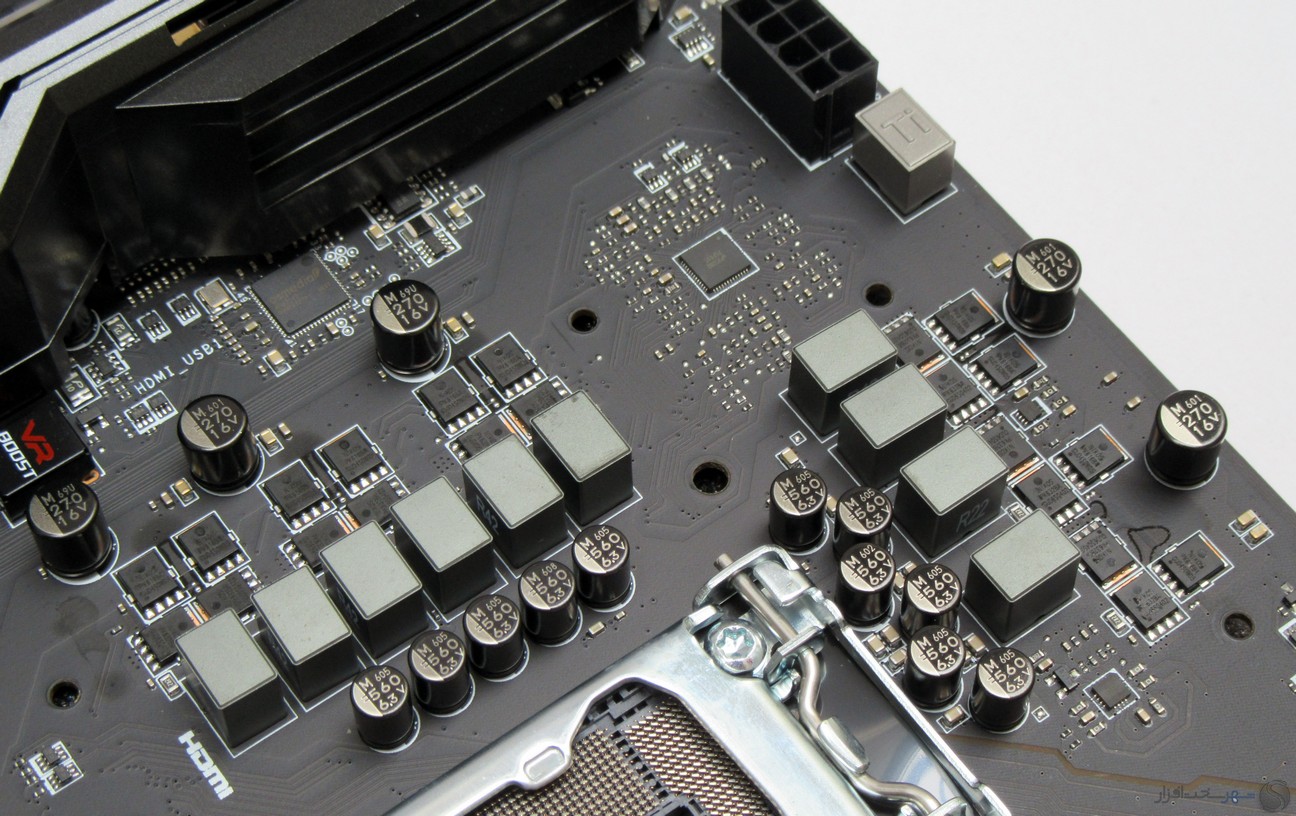

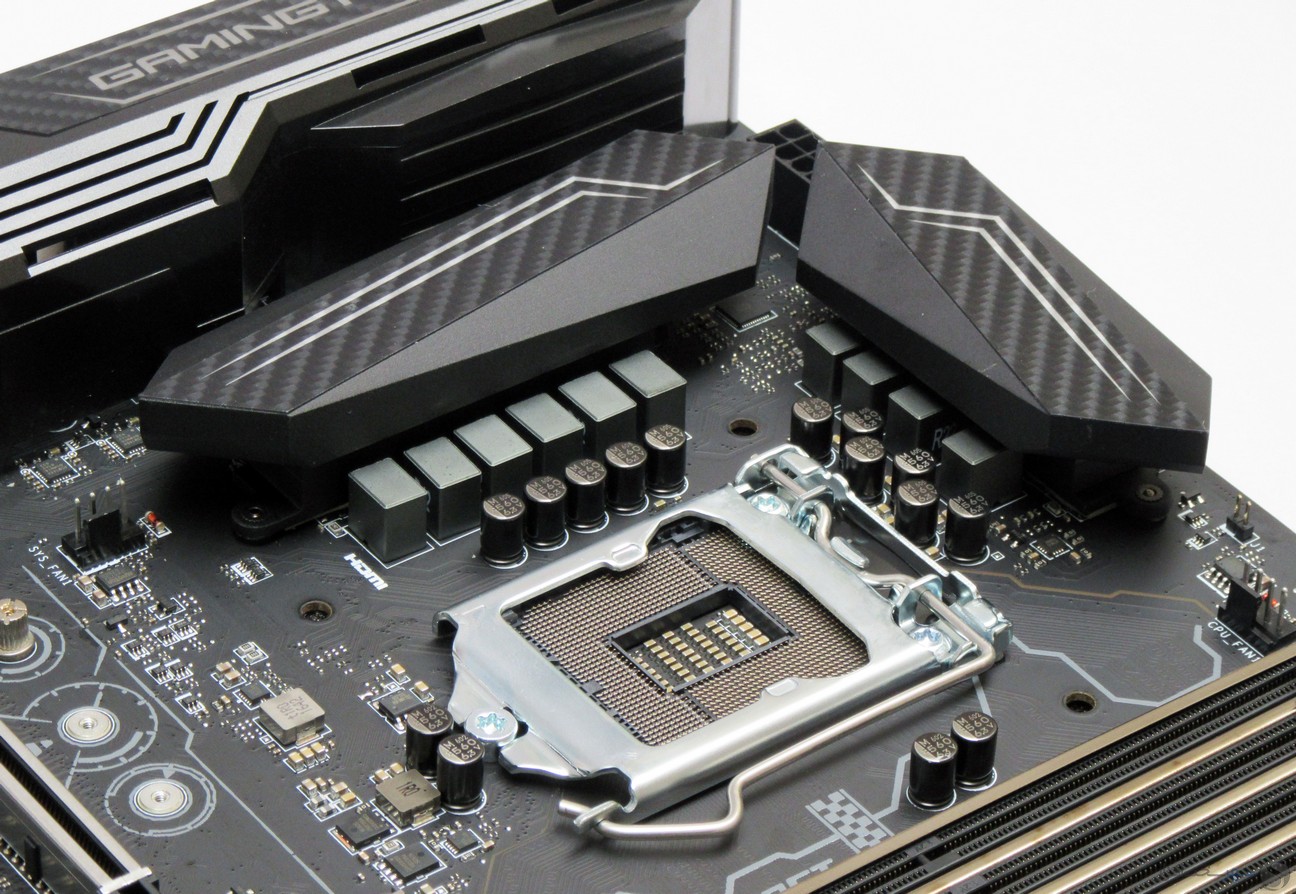

مدار تغذیه پردازنده این مادربرد در مجموع دارای 10 فاز رگولاتور ولتاژ  متشکل از 8 فاز برای VCC و 2 فاز برای VCCGT (تغذیه پردازنده گرافیکی مجتمع (iGPU)) است. یک فاز مجزا برای VCCIO و یک فاز نیز برای VCCSA در سمت پایین سوکت پردازنده تعبیه شده اند.

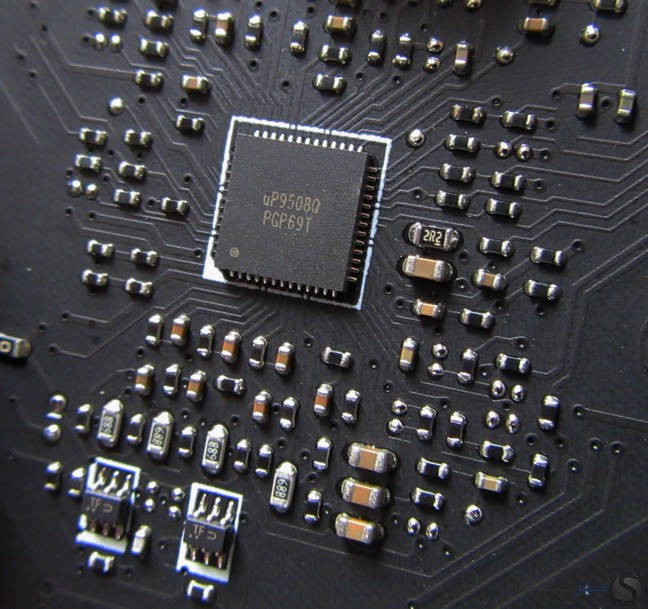

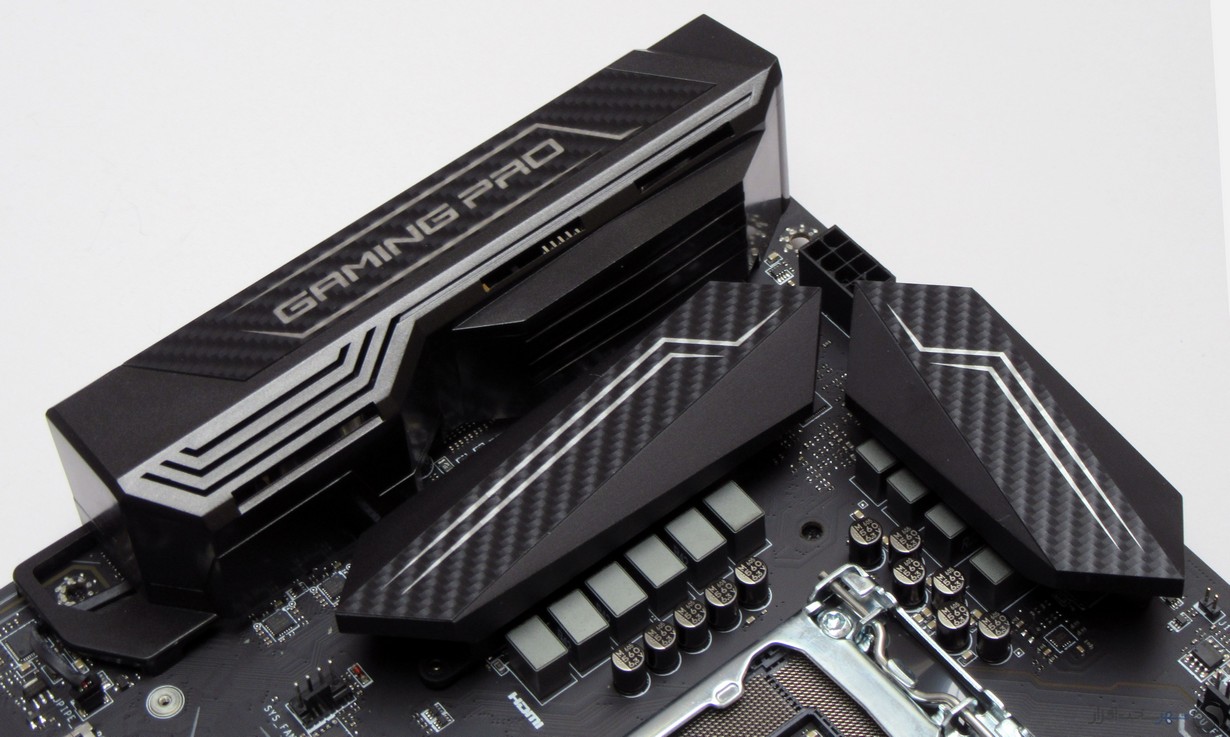

MSI در ساخت مدار تغذیه از چوک های معمولی استفاده کرده و خبری از چوک های مشهور TITANIUM این کمپانی نیست. ماسفت های بکار رفته ساخت Nikos و کنترلر PWM بکار رفته نیز UPI uP9508Q است. آرایش اصلی مدار تغذیه به صورت 2+4 فاز است که 4 فاز VCC از طریق تکنیک Phase Doubling دوبرابر شده اند.

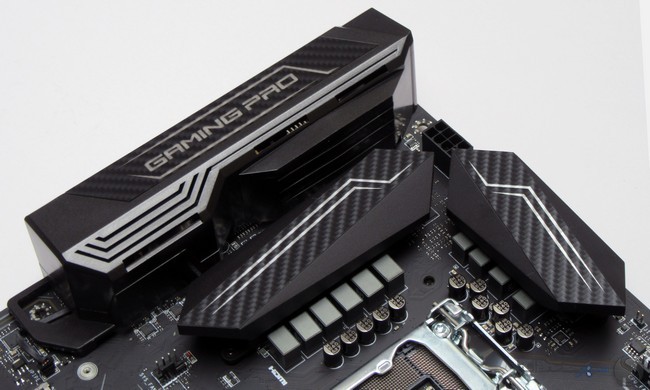

خنک سازی ماسفت های مدار تغذیه توسط دو حرارت گیر آلومینیومی انجام می شود. MSI از خازن های جامد استوانه ای Military Class 5 استفاده نموده که می بایست بسیار جان سخت و بادوام باشند.

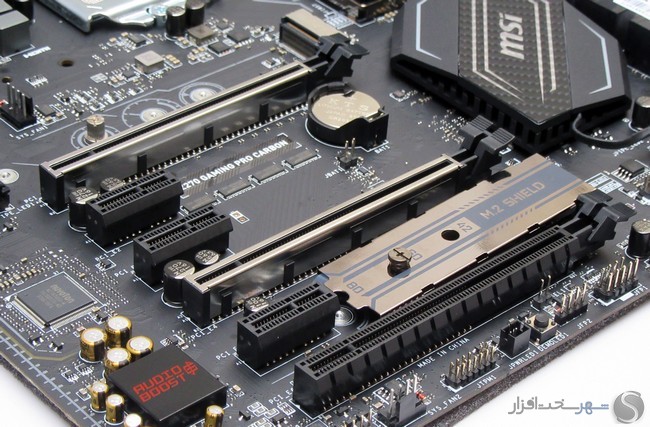

شکاف های توسعه این مادربرد از سه PCI Express X16 نسل 3.0، سه شکاف PCI Express X 1 و یک جفت شکاف M.2 برای SSD تشکیل شده است. دو شکاف توسعه PCI Express X16 نخست دارای پهنای باند مشترک X16 (به صورت X16 - X0 یا X8-X8) هستند. شکاف توسعه PCI Express X16 سوم از چیپ ست اصلی منشعب می شود و به صورت فیزیکی تنها قادر به ارائه پهنای باند X4 است.

این مادربرد از هر یک از پیکربندی های Way SLIا-2 با کارت های گرافیک انویدیا و Way CrossFireXا-3 با کارت های گرافیک مبتنی پردازنده های گرافیکی AMD پشتیبانی می کند.

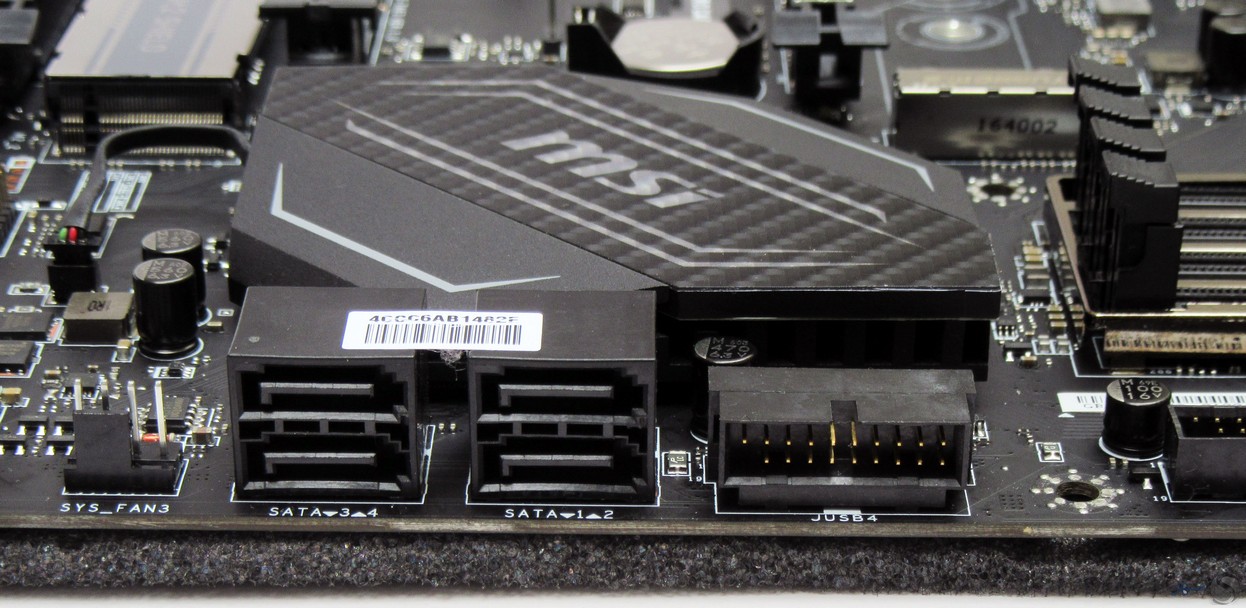

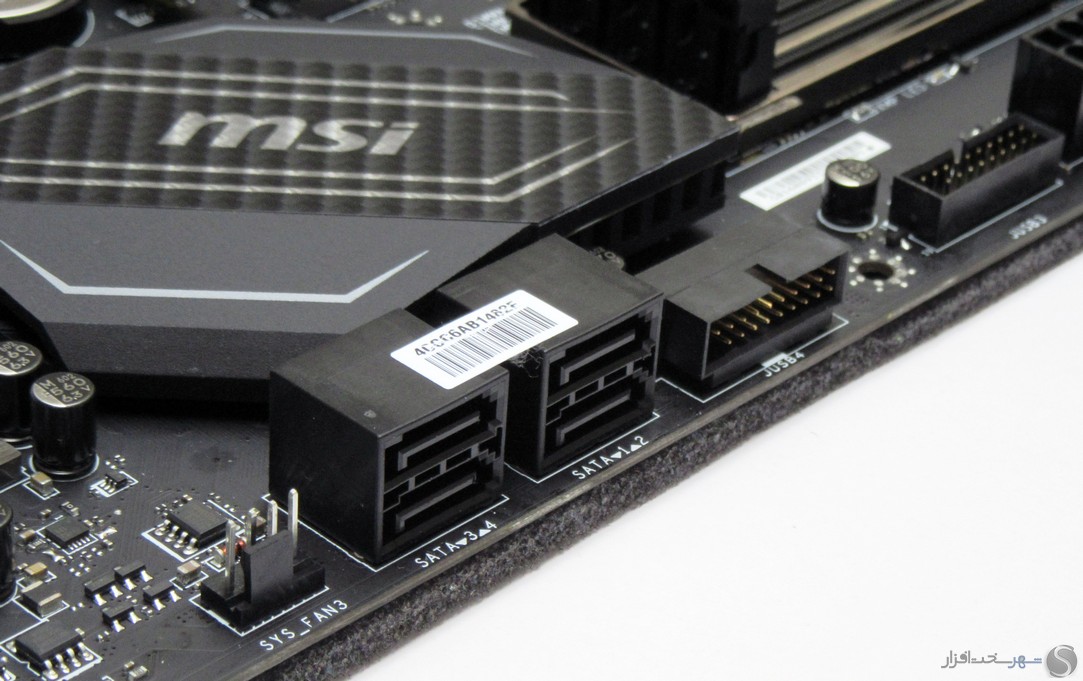

این مادربرد در مجموع دارای 6 عدد درگاه SATA 6Gb/s است که همگی از چیپ ست اصلی منشعب می شوند. 4 عدد آن در لبه مادربرد و 2 درگاه دگیر در لبه پایینی تعبیه شده اند.

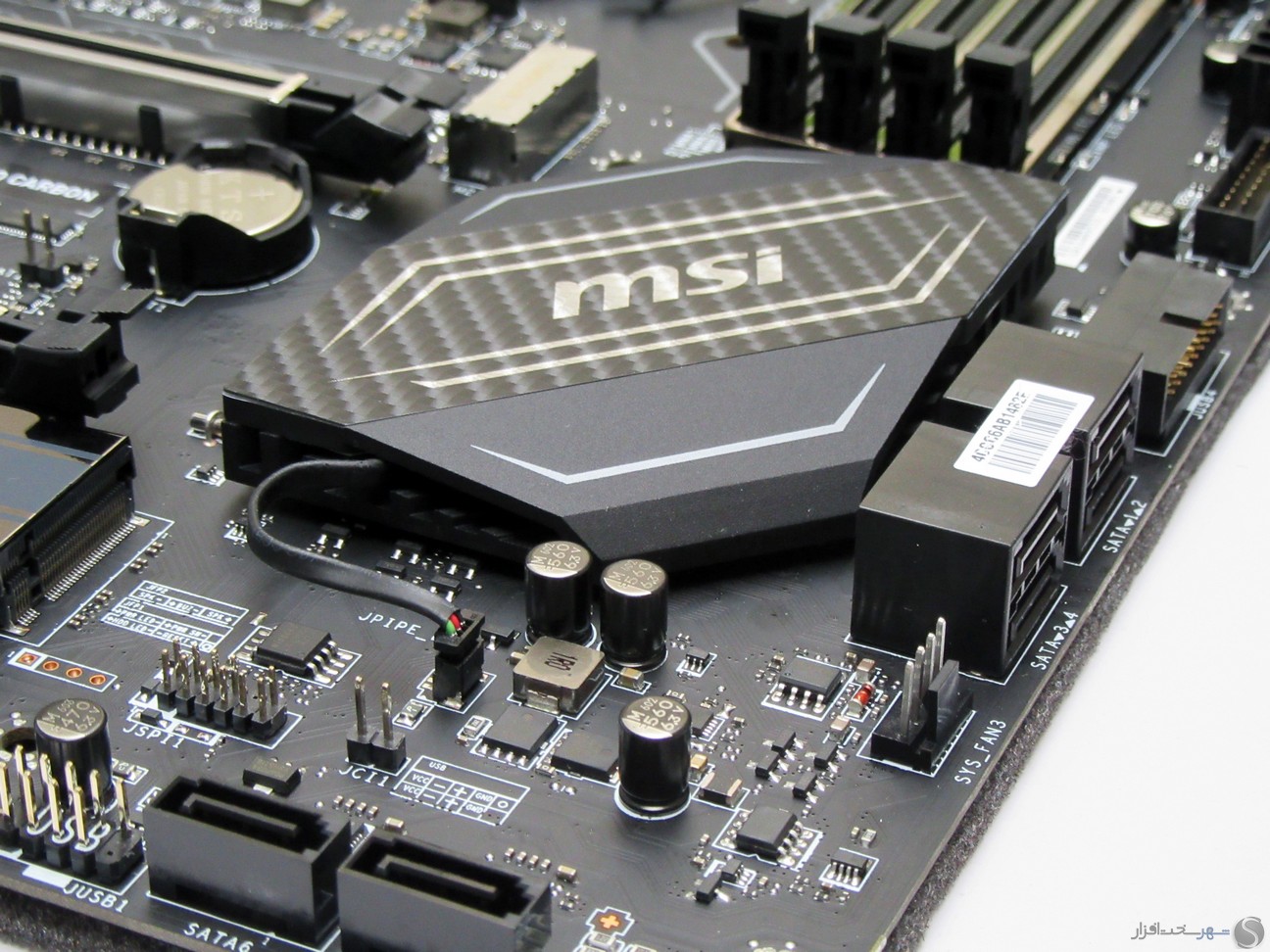

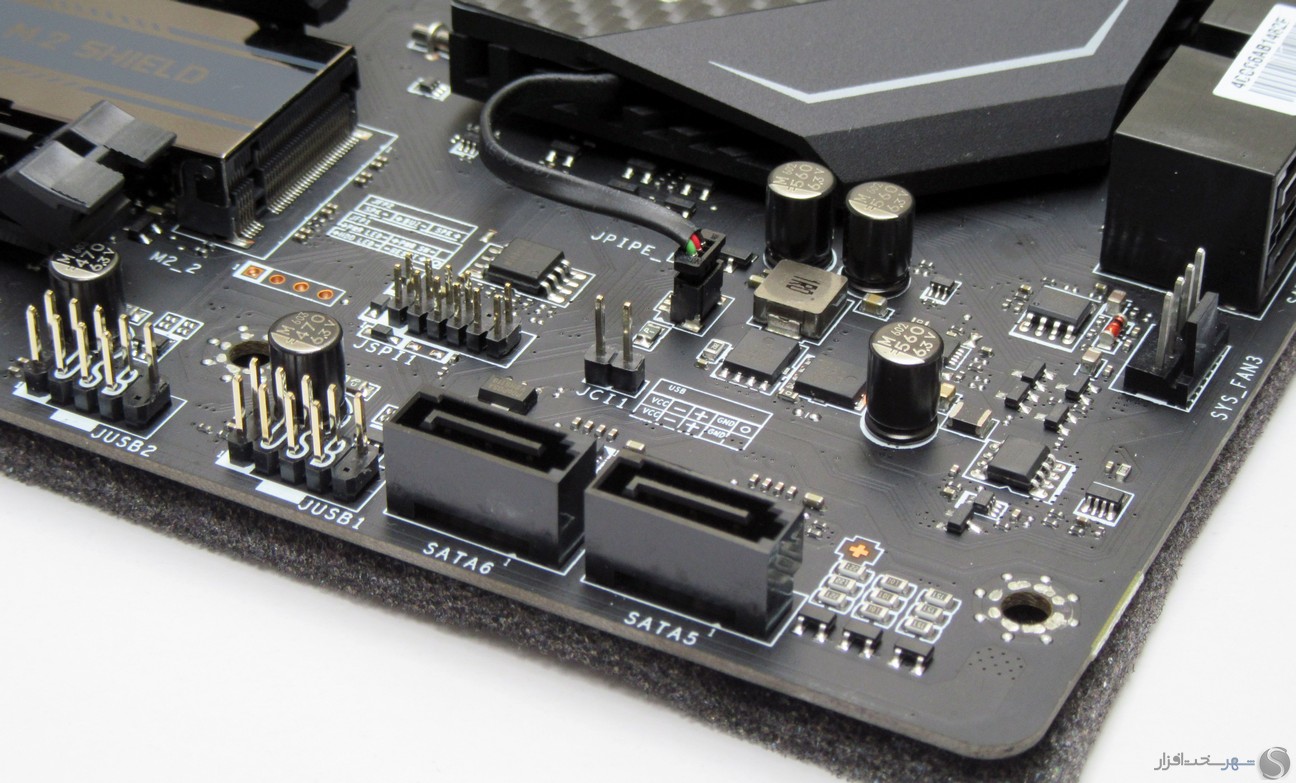

در لبه پایینی مادربرد هدرهای رایج از جمله هدرهای مربوط به درگاه های USB 2.0/3.0 تعبیه شده اند. همچنین دو عدد از کانکتورهای SATA 6Gb/s در لبه پایینی مادربرد تبعیه شده اند.

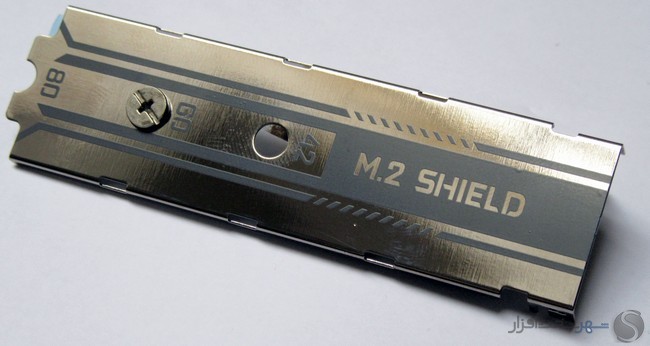

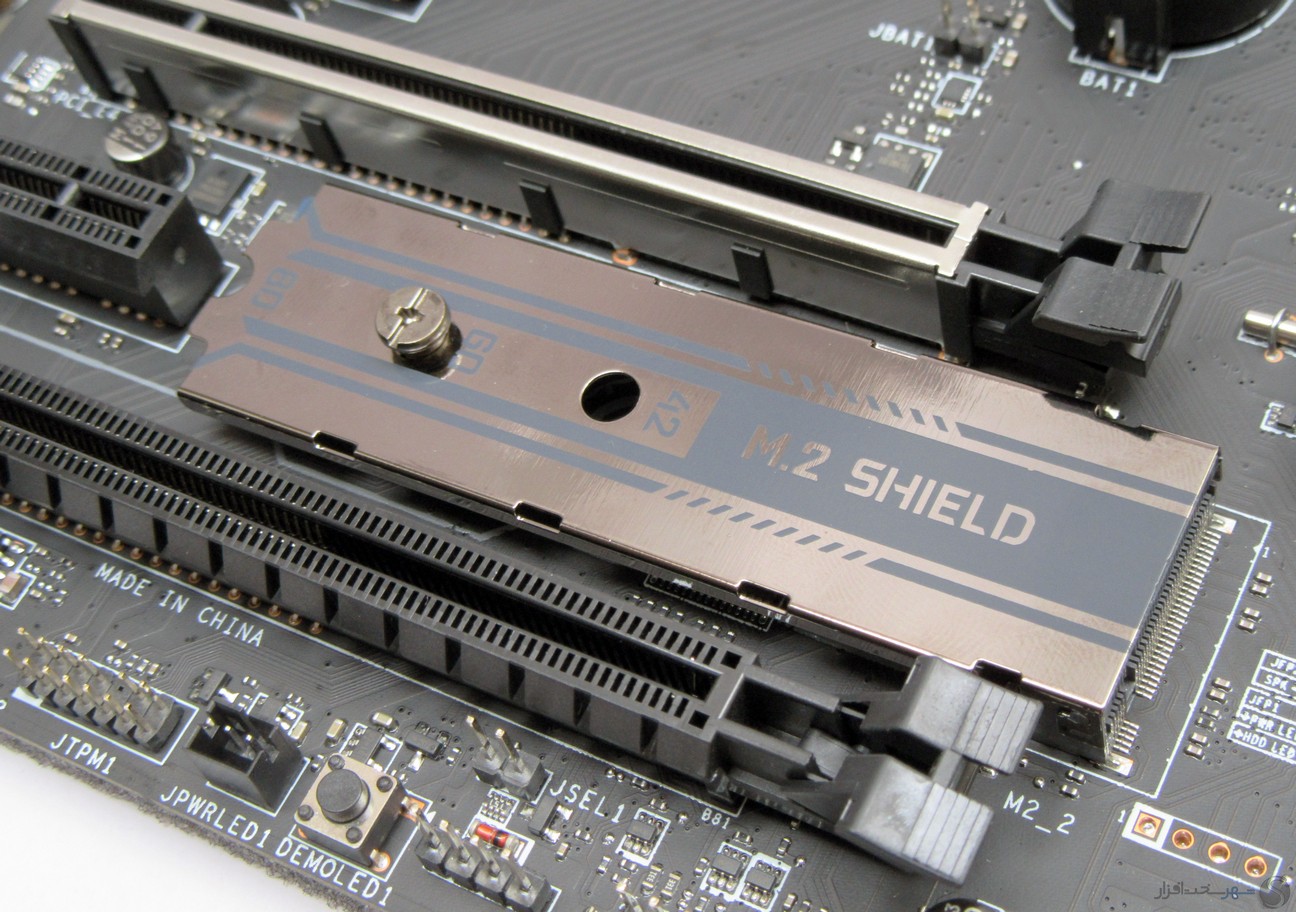

یکی دیگر از قابلیت های اختصاصی این مادربرد M.2 Shield نام دارد. M.2 Shield یک حرارت گیر آلومینومی است که کل شکاف M.2-2280 مادربرد را پوشش می دهد.

این حرارت گیر از قبل به پد رسانای حرارت مجهز است و با نصب آن حرارت از سطح اجزای SSD های پرسرعت M.2 به حرارت پخش کن آلومینیومی منتقل می شود. پد مزبور رسانا نبوده و مشکلی ایجاد نمی کنند. البته استفاده از این قابلیت اختیاری است.

MSI ادعا می کند M.2 Shield به کاهش دما و همچنین جلوگیری از بروز پدیده تنزل کارایی ناشی از افت فرکانس کنترلر در پاسخ به دمای بالا کمک می کند.

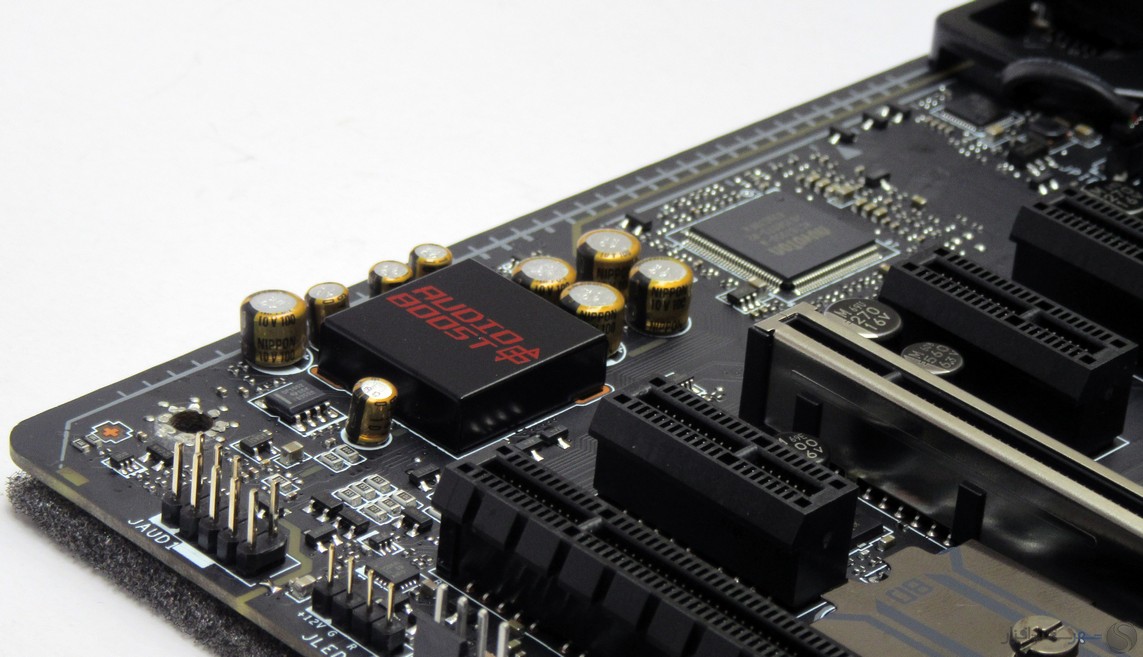

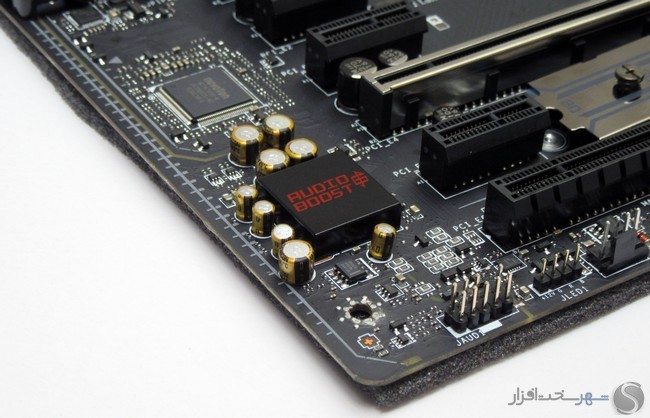

به راهکار صوتی اختصاصی این مادربرد می رسیم که ویژگی های بسیار خیره کننده ای دارد. صدای آنبورد Audio Boost 4 نه تنها از اجزای مرغوب و حرفه ای بهره می برد، بلکه توسط فناوی مکمل Nahimic 2 تقویت می شود. فناوری مزبور یک بسته نرم افزاری مکمل است که نه تنها به بهبود صدا کمک می کند، بلکه امکان اعمال انواع شخصی ها وجود دارد.

راهکار صوتی Audio Boost 4 مبتنی بر پردازنده صوتی Realtek ALC1220 است که تقریباً در اغلب مادربردهای رده بالا روز دنیا مشغول خدمت است. ALC1220به عنوان قلب این سیستم قادر به ارائه نسبت سیگنال به نویز 120 دسیبل در بخش خروجی است.

 MSI برای گیمرها و علاقمندان به صدای با کیفیت یک غافل گیری دیگر نیز دارد. سیستم صوتی این مادربرد دارای یک عدد آمپلی فایر OPAMP آنبورد برای خروجی پشتی و یک آمپلی فایر دیگر برای پنل جلویی است. مدار ایزوله صدا در هنگام روشن بودن سیستم با نوار LED رنگی نورافشانی می شود که نمای زیبایی به مادربرد و داخل کیس می بخشد. نورپردازی تعبیه شده در پشت مدار صدا با پشتیبانی از رنگ های RGB، قابل شخصی بوده و امکان اعمال جلوه های متنوعی وجود دارد. از دیگر ویژگی های راهکاری صوتی اختصاصی Audio Boost 4 می توان بهره گیری از خازن های مرغوب ژاپنی، توانایی ارائه دو خروجی مجهز و جک های صوتی طلا اندود شده را برشمرد.

برنامه مکمل Nahimic در محیط سیستم عامل قابلیت های خارق العاده ای ارائه می کند.

افزون بر برخورداری از LED RGB، به عنوان بخشی از فناوری انحصاریMystic Light Sync، می توان از طریق هدر و کابل افزاینده تبعیه شده نوارهای RGB و یا قطعات دیگری که به نورپردازی RGB جهز هستند را به مادربرد متصل کرد و نورپردازی آنها را از طریق مادربرد کنترل و یا با مادربرد هماهنگ کرد.

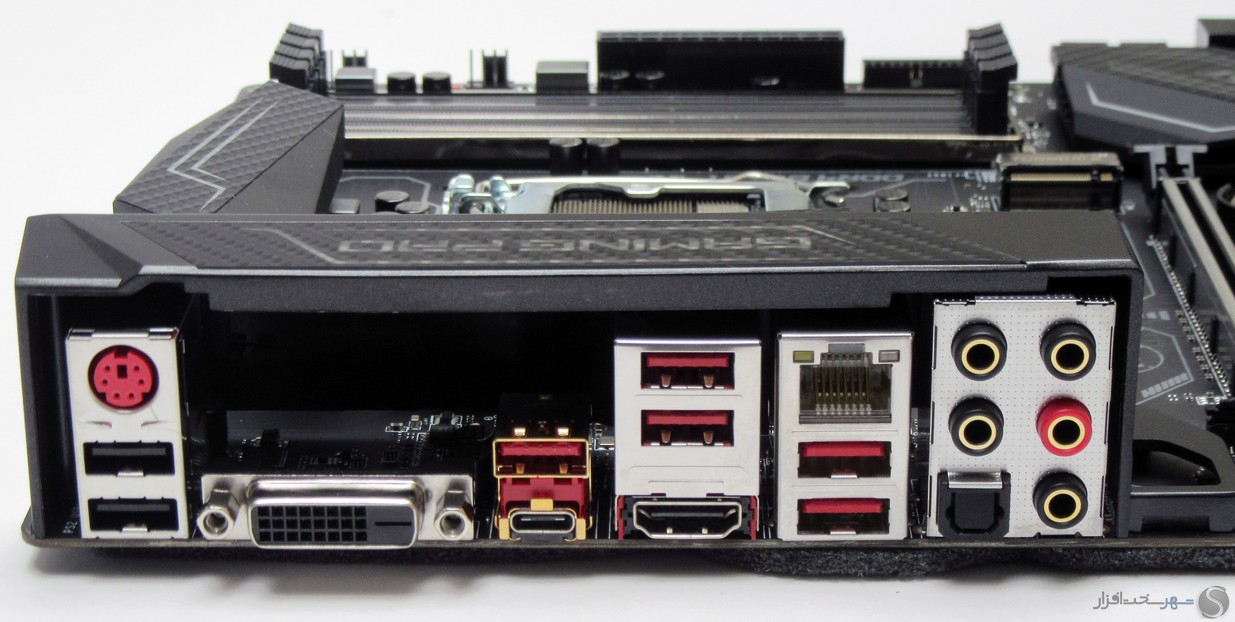

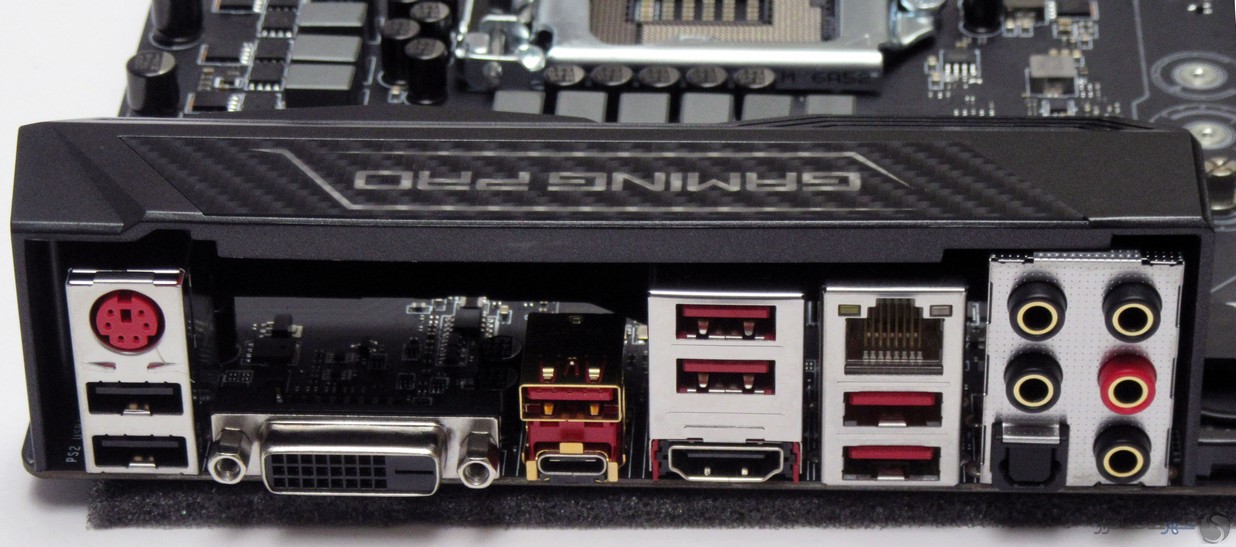

در پنل پشتی این مادربرد علاوه بر درگاه شبکه LAN گیگابیتی و جک های صدا طلا اندود شده، یک عدد درگاه PS/2، یک عدد درگاه خروجی تصویر DVI-D، یک عدد درگاه خروجی تصویر HDMI، خروجی اپتیکال S/PDIF، چهار عدد درگاه USB 3.1 نسل یک و دو عدد درگاه USB 3.1 نسل دوم (یک عدد نوع C) تعبیه شده است.

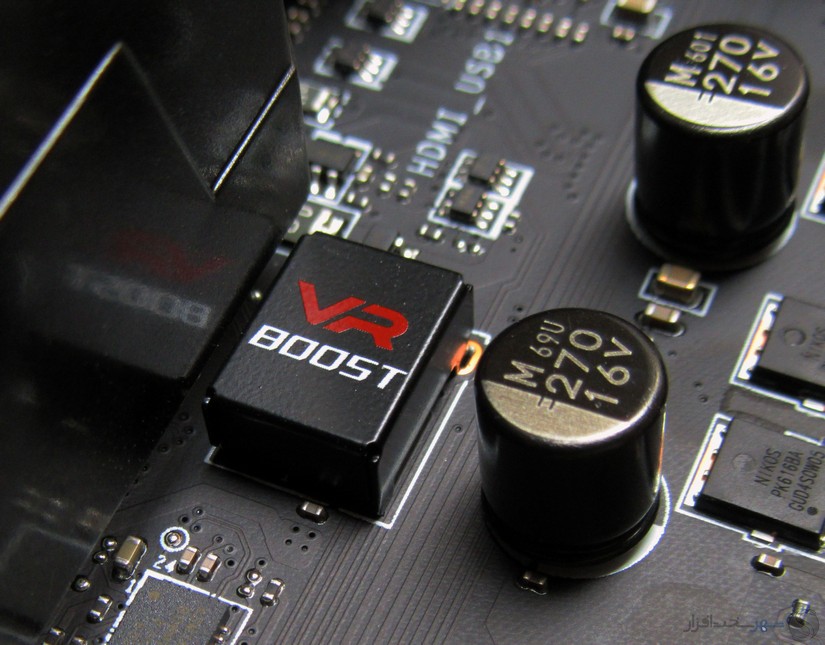

درگاه های USB 3.1 نسل دوم این مادربرد توسط فناوری اختصاصی VR Boost برای مصارف واقعیت مجازی تقویت می شوند.

فناوری مزبور از مدار و تراشه اختصاصی اضافی جهت تثبیت ولتاژ بهره می برد که با حذف افت ولتاژ و تثبیت بیشتر آن مانع از بروز مشکلاتی چون لرزش و پریدگی تصویر با هدست های واقعیت مجازی می شود.

درگاه شبکه کابلی گیگابیتی این مادربرد مبتنی بر کنترلر I219V اینتل است که در مقایسه با کنترلرهای ارزان قیمت، مزایایی چون کارایی بهتر و استفاده کمتر از پردازنده مرکزی دارد. MSI به بکارگیری کنترلر مرغوب بسنده نکرده و برنامه مکمل MSI GAMING LAN MANAGER را به خدمت گرفته که از طریق آن می توان ارتباط شبکه را به ویژه برای گیمینگ آنلاین بهینه سازی کرد.

LAN PROTECT یکی دیگر از فناوری های اختصاصی MSI برای درگاه شبکه است، این فناوری از ارتباط شبکه دربرابر شوک الکتریکی نظیر اامواج القایی رعد و برق و شوک الکترواستاتیکی تا 15 کیلو ولت محافظت می کند.

یکی دیگر از قابلیت های قابل توجه این مادربرد، برخورداری از درگاه USB 3.1 نسل دوم با پهنای باند 10 گیگابیت بر ثانیه است. این درگاه ها از کنترلر قدرتمند ASMedia ASM1142 نیرو می گیرد.

 سخن پایانی

MSI Z270 GAMING PRO CARBON یک مادربرد کامل و بی نقص برای گیمینگ است، ظاهر جذاب با قابلیت های غنی، نورپردازی تماشایی، کیفیت ساخت عالی و برنامه ها و قابلیت های نرم افزاری مکمل کاربردی تنها بخشی از ویژگی های این محصول خوش ساخت و خوش قیمت هستند.

این مادربرد 165 دلاری همان کارایی و قابلیت های مادربردهای چند صد دلاری را ارائه می کند.

مادربرد Z270 GAMING PRO CARBON هر آنچه که برای یک سیستم گیمینگ حرفه ای نیاز است را با خود دارد، با خرید این محصول خوش قیمت نه تنها هیچ چیزی را دست نمی دهید، بلکه حداکثر کارایی و قابلیت های ممکن در قبال هزینه ای که صرف می کنید را دریافت خواهید کرد.
