بررسی تخصصی مادربرد MSI Z270 GAMING M5: یه 200 دلاری فوق‌العاده ارزشمند

دفتر تبلیغات کمپانی MSI چندی پیش یکی از خوش قیمت‌ترین مادربردهای گیمینگ مبتنی بر چیپست Intel Z270 این کمپانی تحت عنوان Z270 GAMING M5 را جهت تست و بررسی برای لابراتوار تخصصی شهر سخت افزار ارسال کرد که بدون اغراق با توجه به قیمت نسبتاً مناسبی که دارد تقریباً تمامی تکنولوژی‌های روز حال حاضر مادربردهای رده بالا و گران قیمت گیمینگ را همراه خود یدک می‌کشد. با بررسی این مادربرد پرمدعا با ما همراه باشید...

مقدمه

کبی لیک (Kaby Lake) نامی که شاید پررنگ‌تر از سایر معماری‌های پیشین اینتل در خاطرات دنیای سخت‌افزاری‌ها ثبت شود! اما چرا؟ تقریباً از اوایل سال 2007 میلادی و با عرضه پردازنده‌های با معماری Core و اسم رمز Penryn کمپانی اینتل پردازنده‌های جدید خود را تحت مدلی با عنوان تیک-تاک (Tick-Tock) معرفی و روانه بازار می‌کرد. در این مدل اینتل در قدم اول (Tick) ابتدا تکنولوژی ساخت (Process Shrink) پردازنده‌ها را کاهش می‌داد و در قدم بعدی (Tock) معماری پردازنده‌های خود را به‌صورت بنیادی تغییر می‌داد. این مدل تا همین 1 سال پیش و معرفی پردازنده‌های با معماری Skylake ادامه داشت اما به دلایل مختلف که شاید از مهم‌ترین آن‌ها بی‌رقیب بودن این کمپانی در بازار کنونی باشد، پس از 10 سال اعلام کرد که یک مرحله دیگر نیز به این مدل اضافه شده است! در واقع معماری Broadwell آخرین مرحله "تیک" و معماری Skylake آخرین مرحله "تاک" این مدل محسوب می‌شدند و تصور می‌شد معماری Kaby Lake نیز اولین پردازنده‌های با معماری 10nm اینتل و جدیدترین مرحله "تیک" این مدل محسوب شوند ولی در مدل جدید اینتل تصمیم گرفت تا پردازنده‌های با معماری Kaby Lake را نیز با همان تکنولوژی ساخت 14nm ولی با بهینه‌سازی‌های بنیادی روانه بازار کند. پس، از این به بعد یک مرحله تحت عنوان "Optimizations" نیز به مدل Tick-Tock اینتل اضافه شد و به‌صورت خلاصه از این پس اینتل ابتدا تکنولوژی ساخت پردازنده‌های خود را تغییر می‌دهد، در مرحله بعد معماری ساخت دچار تحول می‌شود و درنهایت نیز پردازنده‌های بهینه‌سازی شده معماری پیشین روانه بازار می‌شوند. به بیانی دیگر این به این معناست که برای تجربه پردازنده‌های جدید و کاملاً متمایز با نسل‌های قبل باید حدوداً 3 سال صبر کرد!



پردازنده‌های با معماری Kaby Lake که در پلتفرم Desktop نسل هفتم پردازنده‌های با برند تجاری Core ix محسوب می‌شوند امروز به‌صورت رسمی معرفی و همراه آن‌ها مادربردهای رده‌بالای مجهز به چیپست های با اسم رمز Union Point که شامل PCH های Z270/H270 می‌شوند روانه بازار می‌شوند. در این پلتفرم جدید به‌صورت کلی IPC یا همان (Performance Per MHz) به دلیل بهینه‌سازی‌های مختصر صورت گرفته در مقایسه با معماری Skylake تغییر محسوسی نداشته است ولی به دلیل فرکانس پایه و Turbo بیشتر در پردازنده‌های نسل جدید، به‌صورت میانگین شاهد افزایش کارایی حدوداً 10 درصدی در این پلتفرم در مقایسه با مدل‌های مشابه نسل قبل هستیم. البته تغییرات تنها در این بخش خلاصه نمی‌شوند و پردازنده‌های با این معماری نسل جدید تراشه‌های گرافیکی این کمپانی تحت عنوان Intel HD Graphics 6x0 را با خود به همراه دارند که از مهم‌ترین ویژگی‌های آن‌ها می‌توان به افزایش کارایی مختصر در بخش 3D graphics و ارتقاء شتاب‌دهنده سخت‌افزاری در بخش رمزگشایی و رمزگذاری فایل‌های ویدئویی 4K با کدک های VP9 و H.264, HEVC اشاره کرد.



همچنین در بخش چیپست ها نیز تعداد شریان‌های PCIe 3.0 در چیپست Z270 از 20 مسیر در چیپست Z170 به 24 مسیر افزایش پیدا کرده و همین امر باعث شده تا تقریباً تمامی مادربردهای مبتنی بر این چیپست به‌واسطه کنترلرهای مجزا و بدون محدودیت از پورت‌های بسیار پرسرعت (USB 3.1 Gen2 (10 Gbit/s پشتیبانی کنند.

پیشنهاد می‌کنیم در صورتی که تمایل به دانستن جزئیات بیشتری در مورد معماری Kaby Lake و چیپست های نسل جدید دارید حتماً صفحات بعدی این بررسی را با دقت مطالعه کنید.



کمپانی MSI که در حال حاضر پس از ASUS و GIGABYTE سومین تولید کننده بزرگ مادربرد در دنیا محسوب می‌شود در این چند سال اخیر با برند سازی و ایجاد تحول بنیادی در بخش محصولات گیمینگ خود نشان داده که عزمی راسخ برای به دست آوردن سهمی به‌مراتب بیشتر از بازار دسکتاپ دارد. این کمپانی هم اکنون که در حال نگارش این بررسی هستیم و تنها چند روز از معرفی رسمی پردازنده‌های با معماری Kaby Lake و چیپست های سری 200 اینتل می‌گذرد بیش از 28 مدل مادربرد مبتنی بر چیپست های Intel B250/H270/Z270 معرفی و روانه بازار کرده است.

چندی پیش نیز این کمپانی با تأسیس دفتر رسمی خود در ایران فعالیت‌های مرتبط با بازاریابی و فروش محصولات کامپوننت خود را با قدرت شروع کرده و در اولین اقدامات خود شرکت‌های اوتانا و پردیس صنعت سیاره سبز (GREEN) را به‌عنوان توزیع کنندگان اصلی و ارائه دهنده خدمات پس از فروش محصولات کامپوننت خود در ایران معرفی کرده است.

دفتر تبلیغات کمپانی MSI چندی پیش یکی از خوش قیمت‌ترین مادربردهای گیمینگ مبتنی بر چیپست Intel Z270 این کمپانی تحت عنوان Z270 GAMING M5 را جهت تست و بررسی برای لابراتوار تخصصی شهر سخت افزار ارسال کرد که بدون اغراق با توجه به قیمت نسبتاً مناسبی که دارد تقریباً تمامی تکنولوژی‌های روز حال حاضر مادربردهای رده بالا و گران قیمت گیمینگ را همراه خود یدک می‌کشد؛ اما مهم‌ترین این قابلیت‌ها و امکانات چیست؟

  • پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
  • پشتیبانی تضمین شده از ماژول‌های حافظه DDR4 با فرکانس بیش از 3800MHz

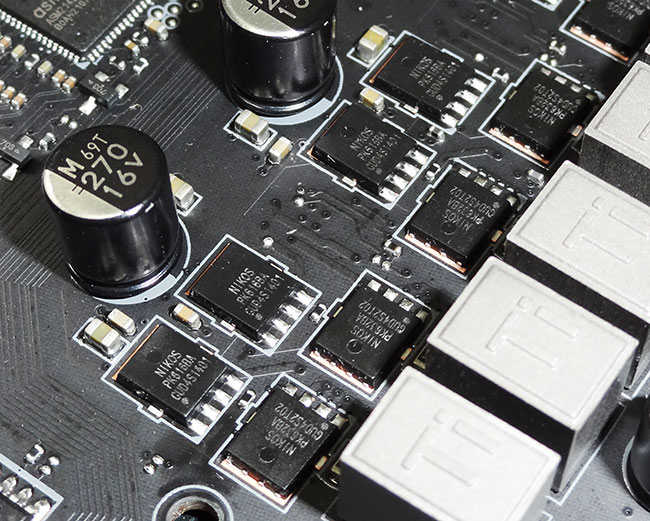

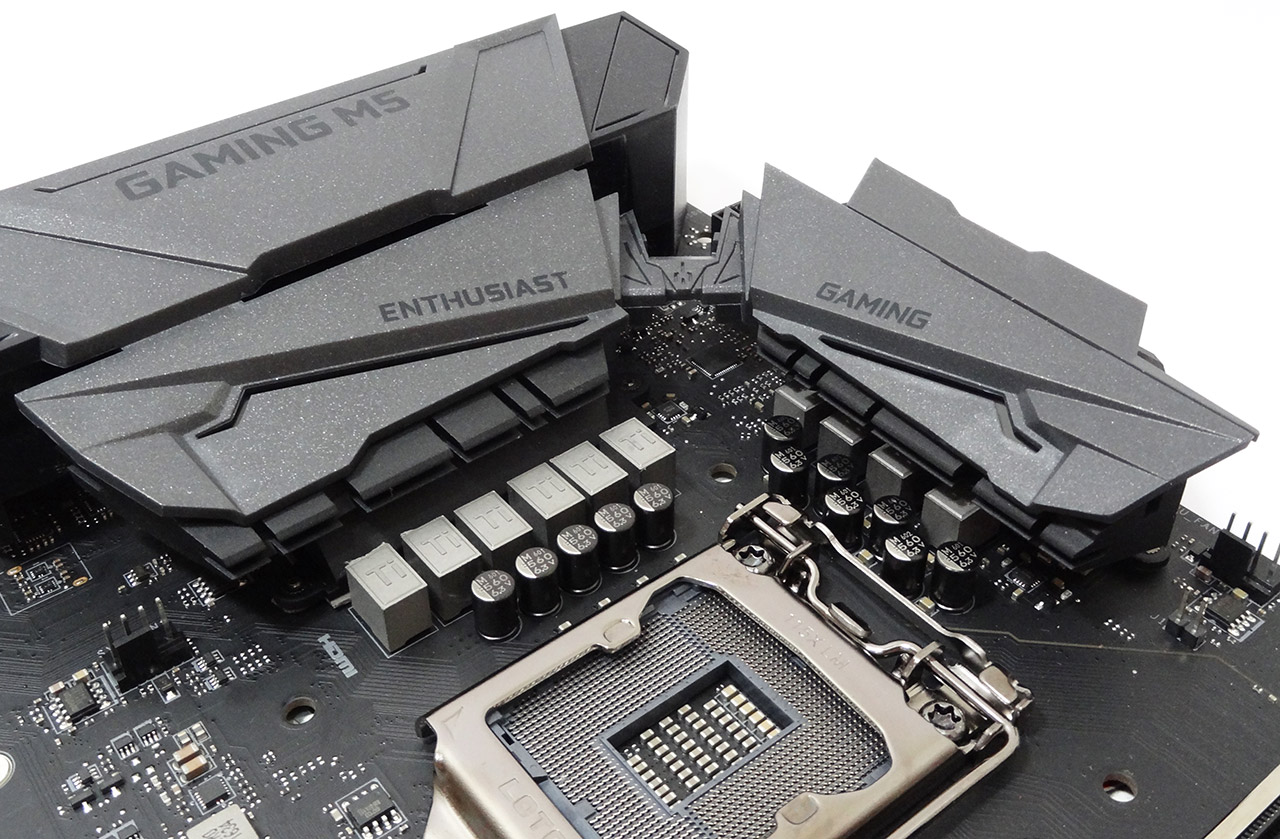

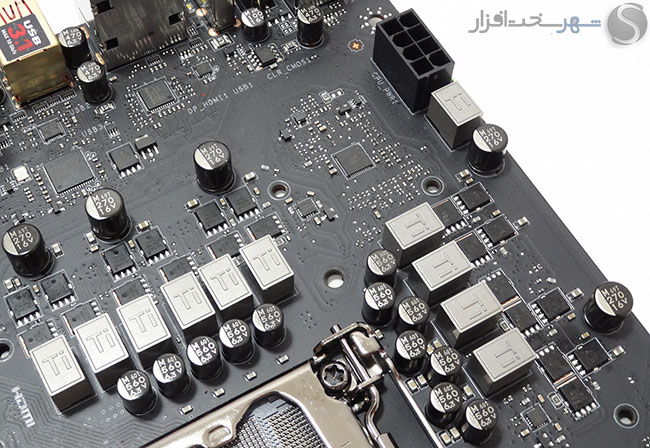

  • برخورداری از مدار رگولاتور ولتاژ دیجیتال مدرن 10Phase متشکل از خازن‌های جامد ژاپنی Dark CAP و چوک‌های خنک و پربازده TITANIUM CHOKE
  • دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C در پنل پشتی به همراه 2 اسلات M.2 X4 32Gb/s و یک پورت Turbo U.2 32Gb/s با قابلیت پشتیبانی از RAID 0 برای هر 3 گذرگاه

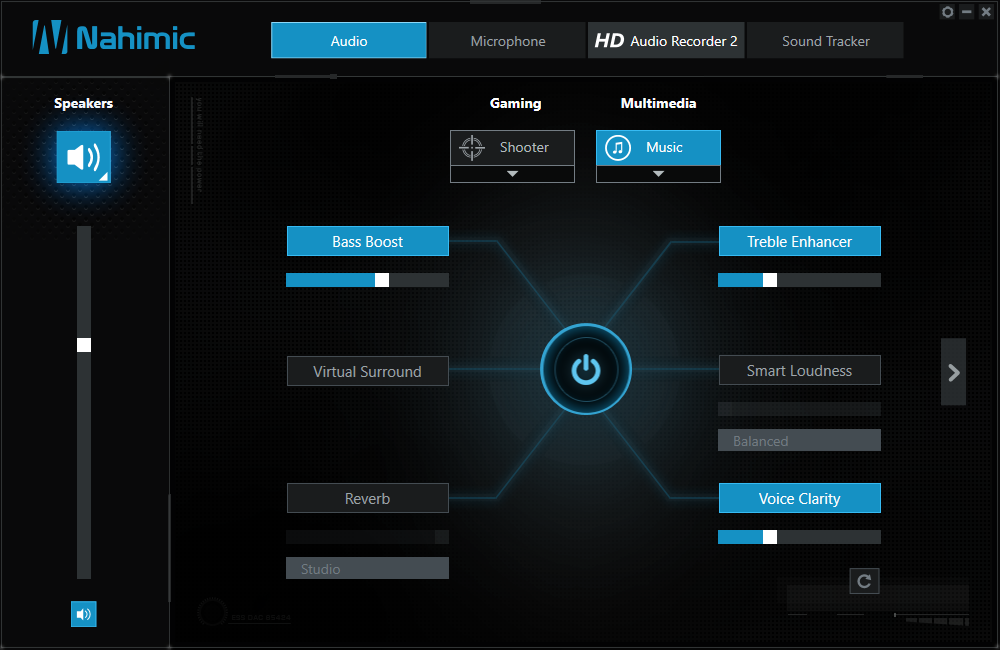

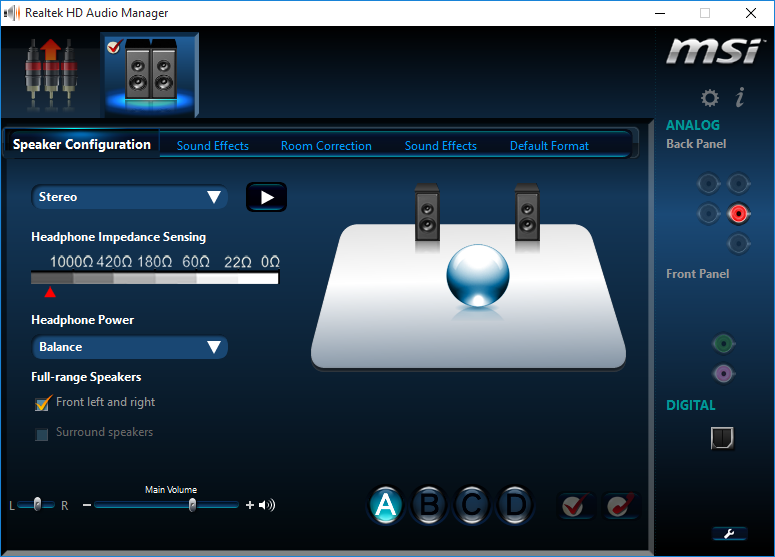

  • همراه داشتن جدیدترین نسخه سیستم صوتی بسیار باکیفیت Audio Boost 4 مبتنی بر Codec صوتی جدید Realtek ALC1220 و بسته نرم افزاری Nahimic Sound Technology
  • مجهز به درگاه شبکه Gigabit Ethernet منشعب شده از کنترلر جدید Killer™ E2500 کمپانی Qualcomm

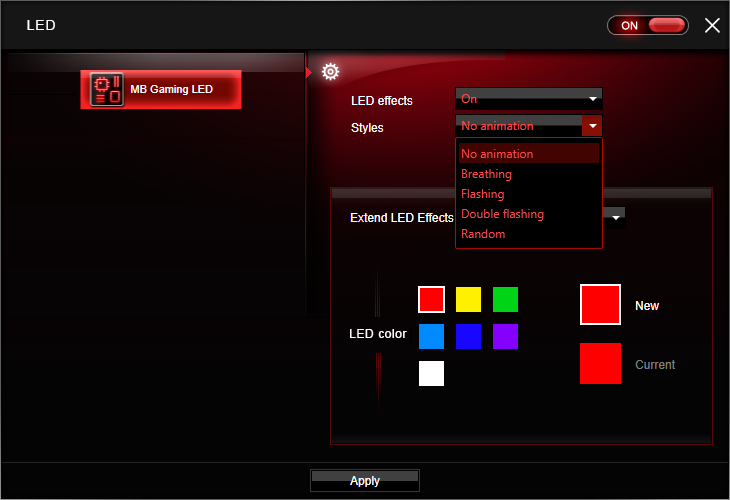

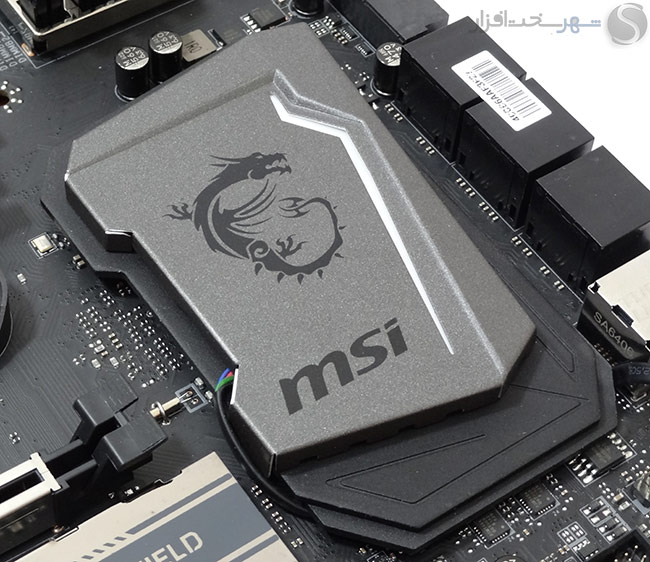

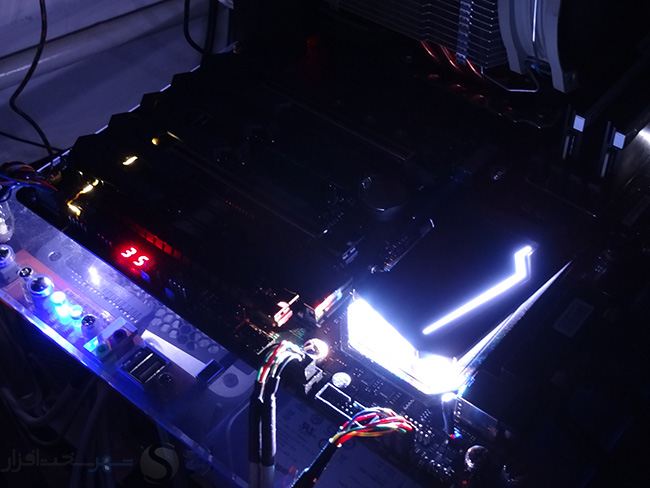

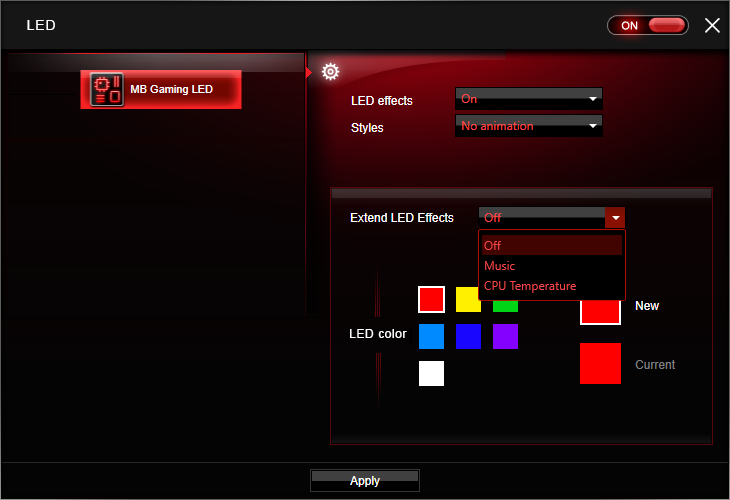

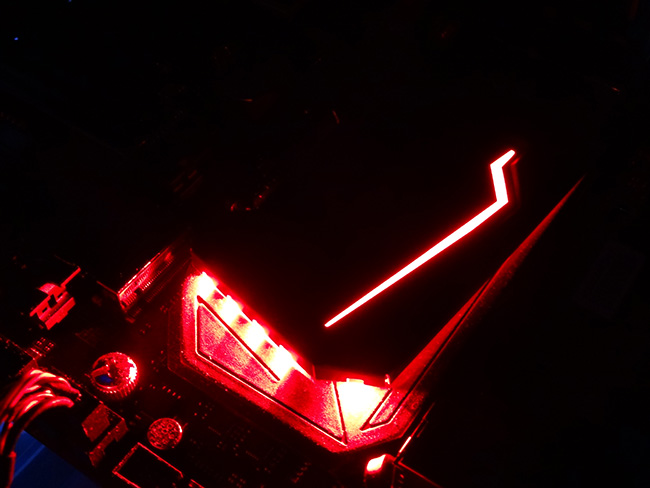

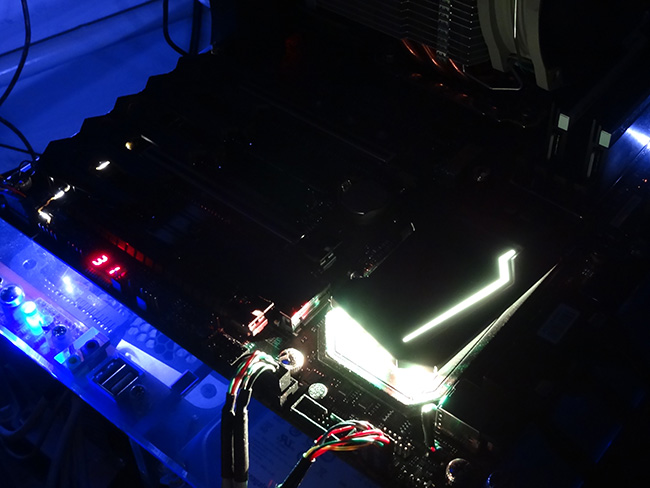

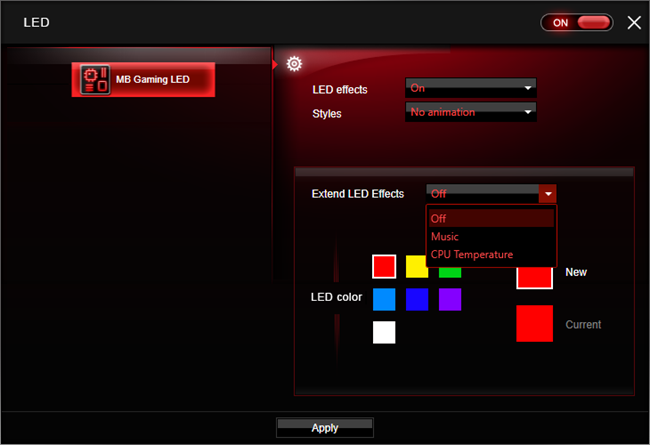

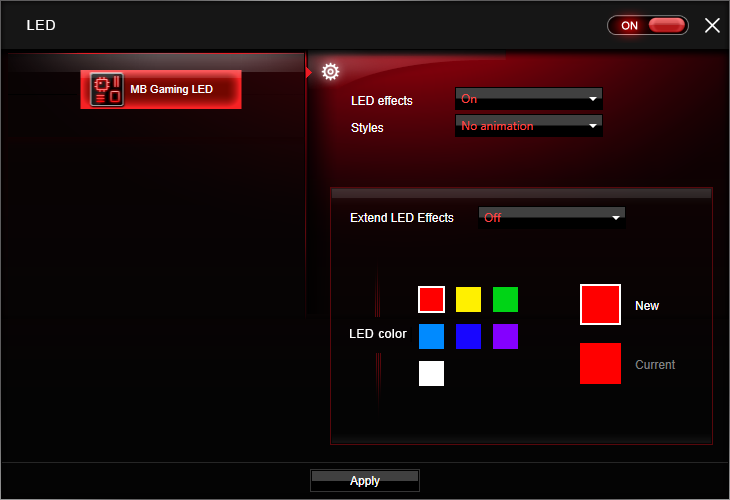

  • نورپردازی بسیار زیبا و خاص برد با استفاده از RGB LED های تعبیه شده بر روی هیتسینک چیپست PCH تحت عنوان MYSTIC LIGHT

در این بررسی ابتدا با معرفی اجمالی معماری Kaby Lake و ویژگی‌های چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیت‌های این مادربرد فوق‌العاده خوش قیمت 200 دلاری می‌پردازیم. در ادامه نیز با استفاده از تست‌های مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی، کارایی و اورکلاکینگ از تمامی زوایا این مادربرد را محک می‌زنیم. با ما همراه باشید ...



توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

دفتر تبلیغات کمپانی MSI چندی پیش یکی از خوش قیمت‌ترین مادربردهای گیمینگ مبتنی بر چیپست Intel Z270 این کمپانی تحت عنوان Z270 GAMING M5 را جهت تست و بررسی برای لابراتوار تخصصی شهر سخت افزار ارسال کرد که بدون اغراق با توجه به قیمت نسبتاً مناسبی که دارد تقریباً تمامی تکنولوژی‌های روز حال حاضر مادربردهای رده بالا و گران قیمت گیمینگ را همراه خود یدک می‌کشد. با بررسی این مادربرد پرمدعا با ما همراه باشید...

مقدمه

کبی لیک (Kaby Lake) نامی که شاید پررنگ‌تر از سایر معماری‌های پیشین اینتل در خاطرات دنیای سخت‌افزاری‌ها ثبت شود! اما چرا؟ تقریباً از اوایل سال 2007 میلادی و با عرضه پردازنده‌های با معماری Core و اسم رمز Penryn کمپانی اینتل پردازنده‌های جدید خود را تحت مدلی با عنوان تیک-تاک (Tick-Tock) معرفی و روانه بازار می‌کرد. در این مدل اینتل در قدم اول (Tick) ابتدا تکنولوژی ساخت (Process Shrink) پردازنده‌ها را کاهش می‌داد و در قدم بعدی (Tock) معماری پردازنده‌های خود را به‌صورت بنیادی تغییر می‌داد. این مدل تا همین 1 سال پیش و معرفی پردازنده‌های با معماری Skylake ادامه داشت اما به دلایل مختلف که شاید از مهم‌ترین آن‌ها بی‌رقیب بودن این کمپانی در بازار کنونی باشد، پس از 10 سال اعلام کرد که یک مرحله دیگر نیز به این مدل اضافه شده است! در واقع معماری Broadwell آخرین مرحله "تیک" و معماری Skylake آخرین مرحله "تاک" این مدل محسوب می‌شدند و تصور می‌شد معماری Kaby Lake نیز اولین پردازنده‌های با معماری 10nm اینتل و جدیدترین مرحله "تیک" این مدل محسوب شوند ولی در مدل جدید اینتل تصمیم گرفت تا پردازنده‌های با معماری Kaby Lake را نیز با همان تکنولوژی ساخت 14nm ولی با بهینه‌سازی‌های بنیادی روانه بازار کند. پس، از این به بعد یک مرحله تحت عنوان "Optimizations" نیز به مدل Tick-Tock اینتل اضافه شد و به‌صورت خلاصه از این پس اینتل ابتدا تکنولوژی ساخت پردازنده‌های خود را تغییر می‌دهد، در مرحله بعد معماری ساخت دچار تحول می‌شود و درنهایت نیز پردازنده‌های بهینه‌سازی شده معماری پیشین روانه بازار می‌شوند. به بیانی دیگر این به این معناست که برای تجربه پردازنده‌های جدید و کاملاً متمایز با نسل‌های قبل باید حدوداً 3 سال صبر کرد!



پردازنده‌های با معماری Kaby Lake که در پلتفرم Desktop نسل هفتم پردازنده‌های با برند تجاری Core ix محسوب می‌شوند امروز به‌صورت رسمی معرفی و همراه آن‌ها مادربردهای رده‌بالای مجهز به چیپست های با اسم رمز Union Point که شامل PCH های Z270/H270 می‌شوند روانه بازار می‌شوند. در این پلتفرم جدید به‌صورت کلی IPC یا همان (Performance Per MHz) به دلیل بهینه‌سازی‌های مختصر صورت گرفته در مقایسه با معماری Skylake تغییر محسوسی نداشته است ولی به دلیل فرکانس پایه و Turbo بیشتر در پردازنده‌های نسل جدید، به‌صورت میانگین شاهد افزایش کارایی حدوداً 10 درصدی در این پلتفرم در مقایسه با مدل‌های مشابه نسل قبل هستیم. البته تغییرات تنها در این بخش خلاصه نمی‌شوند و پردازنده‌های با این معماری نسل جدید تراشه‌های گرافیکی این کمپانی تحت عنوان Intel HD Graphics 6x0 را با خود به همراه دارند که از مهم‌ترین ویژگی‌های آن‌ها می‌توان به افزایش کارایی مختصر در بخش 3D graphics و ارتقاء شتاب‌دهنده سخت‌افزاری در بخش رمزگشایی و رمزگذاری فایل‌های ویدئویی 4K با کدک های VP9 و H.264, HEVC اشاره کرد.



همچنین در بخش چیپست ها نیز تعداد شریان‌های PCIe 3.0 در چیپست Z270 از 20 مسیر در چیپست Z170 به 24 مسیر افزایش پیدا کرده و همین امر باعث شده تا تقریباً تمامی مادربردهای مبتنی بر این چیپست به‌واسطه کنترلرهای مجزا و بدون محدودیت از پورت‌های بسیار پرسرعت (USB 3.1 Gen2 (10 Gbit/s پشتیبانی کنند.

پیشنهاد می‌کنیم در صورتی که تمایل به دانستن جزئیات بیشتری در مورد معماری Kaby Lake و چیپست های نسل جدید دارید حتماً صفحات بعدی این بررسی را با دقت مطالعه کنید.



کمپانی MSI که در حال حاضر پس از ASUS و GIGABYTE سومین تولید کننده بزرگ مادربرد در دنیا محسوب می‌شود در این چند سال اخیر با برند سازی و ایجاد تحول بنیادی در بخش محصولات گیمینگ خود نشان داده که عزمی راسخ برای به دست آوردن سهمی به‌مراتب بیشتر از بازار دسکتاپ دارد. این کمپانی هم اکنون که در حال نگارش این بررسی هستیم و تنها چند روز از معرفی رسمی پردازنده‌های با معماری Kaby Lake و چیپست های سری 200 اینتل می‌گذرد بیش از 28 مدل مادربرد مبتنی بر چیپست های Intel B250/H270/Z270 معرفی و روانه بازار کرده است.

چندی پیش نیز این کمپانی با تأسیس دفتر رسمی خود در ایران فعالیت‌های مرتبط با بازاریابی و فروش محصولات کامپوننت خود را با قدرت شروع کرده و در اولین اقدامات خود شرکت‌های اوتانا و پردیس صنعت سیاره سبز (GREEN) را به‌عنوان توزیع کنندگان اصلی و ارائه دهنده خدمات پس از فروش محصولات کامپوننت خود در ایران معرفی کرده است.

دفتر تبلیغات کمپانی MSI چندی پیش یکی از خوش قیمت‌ترین مادربردهای گیمینگ مبتنی بر چیپست Intel Z270 این کمپانی تحت عنوان Z270 GAMING M5 را جهت تست و بررسی برای لابراتوار تخصصی شهر سخت افزار ارسال کرد که بدون اغراق با توجه به قیمت نسبتاً مناسبی که دارد تقریباً تمامی تکنولوژی‌های روز حال حاضر مادربردهای رده بالا و گران قیمت گیمینگ را همراه خود یدک می‌کشد؛ اما مهم‌ترین این قابلیت‌ها و امکانات چیست؟

  • پشتیبانی از تمامی پردازنده‌های نسل 6 و 7 کمپانی اینتل با سوکت LGA1151
  • پشتیبانی تضمین شده از ماژول‌های حافظه DDR4 با فرکانس بیش از 3800MHz
  • برخورداری از مدار رگولاتور ولتاژ دیجیتال مدرن 10Phase متشکل از خازن‌های جامد ژاپنی Dark CAP و چوک‌های خنک و پربازده TITANIUM CHOKE
  • دارای دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C در پنل پشتی به همراه 2 اسلات M.2 X4 32Gb/s و یک پورت Turbo U.2 32Gb/s با قابلیت پشتیبانی از RAID 0 برای هر 3 گذرگاه
  • همراه داشتن جدیدترین نسخه سیستم صوتی بسیار باکیفیت Audio Boost 4 مبتنی بر Codec صوتی جدید Realtek ALC1220 و بسته نرم افزاری Nahimic Sound Technology
  • مجهز به درگاه شبکه Gigabit Ethernet منشعب شده از کنترلر جدید Killer™ E2500 کمپانی Qualcomm
  • نورپردازی بسیار زیبا و خاص برد با استفاده از RGB LED های تعبیه شده بر روی هیتسینک چیپست PCH تحت عنوان MYSTIC LIGHT

در این بررسی ابتدا با معرفی اجمالی معماری Kaby Lake و ویژگی‌های چیپست های سری 200 اینتل در خدمت شما خواهیم بود، سپس به معرفی و تشریح قابلیت‌های این مادربرد فوق‌العاده خوش قیمت 200 دلاری می‌پردازیم. در ادامه نیز با استفاده از تست‌های مختلف نظیر آنالیز حرارتی، مدیریت مصرف انرژی، کارایی و اورکلاکینگ از تمامی زوایا این مادربرد را محک می‌زنیم. با ما همراه باشید ...



توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

معرفی ریز معماری KABYLAKE-S



معرفی ریز معماری KABYLAKE-S

پلتفرم نسل هفتم پردازنده های Core اینتل (موسوم به KABYLAKE-S) در یک نگاه

 علیرغم همه تغییرات هنوز هم پردازنده های KABYLAKE-S با چیپ ست های سری 100 اینتل از طریق سوکت LGA 1151 سازگاری دارند، بنابراین تنها با بروزرسانی بایوس، با کلیه مادربردهای سری 100 فعلی قابل استفاده هستند. البته سازندگان مادربرد سری جدیدی از مادربردهای بر پایه چیپ ست های سری 200 را با پشتیبانی از این پردازنده ها بدون نیاز به بروزرسانی بایوس و بازنگری هایی برای بهره گیری حداکثری از پتانسیل این تراشه ها، تدارک دیده اند.

تغییر هر نسل از پردازنده ها و به طور مشخص بهبود آنها از دو جنبه می تواند رخ دهد، اولین آنها افزایش دستورالعمل های قابل اجرا به ازای هر سیکل (IPC) است که برای دست یابی آن به بهبود در سطح خود ریزمعماری نیاز است، با این حال اینتل در KABYLAKE-S هیچگونه تغییری در IPC اعمال نکرده و دقیقاً با همان ریزمعماری SKYLALE-S روبرو هستیم و بهبودها به تغییرات جزئی از جمله فرکانس محدود می شود. در حقیقت پردازنده های KABYLAKE-S کاملاً جدید نیستند و درست تکرار عرضه پردازنده های Haswell Refresh در کنار چیپ ست های Z97 و H97 هستند.

بنابراین به عنوان نمونه های ارتقا یافته SKYLALE-S به پردازنده KABYLAKE-S نگاه کنید و نه محصولات تمام جدید. از آنجایی که ریزمعماری KABYLAKE-S و چیپ ست های سری 200 با تغییرات اساسی همراه نیستند، نوشتار پیش رو بیشتر بر روی مقایسه آن با SKYLALE-S متمرکز است تا تغییرات جزئی بهتر بازتاب یابند.

مهم ترین تغییرات KABYLAKE-S در مقایسه با SKYLALE-S:

  • فناوری ساخت بهبود یافته +14NM
  • پتانسیل اورکلاکینگ بالاتر
  • افزایش فرکانس هسته های پردازشی در تمامی مدل ها
  • افزایش سرعت تغییر فرکانس هسته ها
  • پردازنده گرافیکی مجتمع جدید و بهبودیافته
  • چیپ ست های جدید سری 200
  • افزایش تعداد خطوط ارتباطی پرسرعت (HSIO) PCI-E 3.0 منشعب از چیپ ست
  • پشتیبانی از فناوری  Optane  اینتل
  • افزایش فرکانس استاندارد حافظه از 2133 به 2400 مگاهرتز

 طبق اطلاعات موجود، اینتل دست کم سه چیپ ست جدید H270 ، Z270 و B250 را برای مصرف کنندگان خانگی عرضه می کند که به ترتیب از راست به چپ جانشین H170 ،Z170 و B150 می شوند. البته اینتل چیپ ست های سری 100 را بازنشسته نمی کند. هم زمان اینتل پردازنده های KABYLAKE-S را در سه سری معمول Core i3، Core i5 و Core i7، همچنین Celeron و Pentium نیز عرضه می کند.

لیست پردازنده های Kaby-Lake

Core i7-7700K پرچمدار پردازنده های Kaby-Lake است، لیست کامل سری اول این پردازنده ها در جدول زیر آمده است:

Core i5-7400

Core i5-7500

Core i5-7600

Core i5-7600K

Core i7-7700

Core i7-7700K

پردازنده
4C/4T 4C/4T 4C/4T 4C/4T 4C/8T 4C/8T تعداد هسته/Thread
3.00GHz 3.40GHz 3.50GHz 3.80GHz 3.6GHz 4.20GHz فرکانس پایه هسته
3.50GHz 3.80GHz 4.10GHz 4.20GHz 4.20GHz 4.50GHz فرکانس توربو بوست
6MB 6MB 6MB 6MB 8MB 8MB حافظه کش
65W 65W 65W 91W 65W 91W توان حرارتی
HD 630 HD 630 HD 630 HD 630 HD 630 HD 630 پردازنده گرافیکی مجتمع
170 179 199 217 272 305 قیمت (دلار)

مشخصات و مقایسه سری اول پردازنده های KABYLAKE-S

Core i3-7100

Core i3-7300

Core i3-7320

Core i3-7350K

پردازنده
2C/4T 2C/4T 2C/4T 2C/4T تعداد هسته/Thread
3.9GHz 4.0GHz 4.1GHz 4.20GHz فرکانس پایه هسته
- - - - فرکانس توربو بوست
6MB 4MB 4MB 4MB حافظه کش
51W 51W 51W 60W توان حرارتی
HD 630 HD 630 HD 630 HD 630 پردازنده گرافیکی مجتمع
109 129 139 157 قیمت (دلار)

مشخصات و مقایسه سری دوم پردازنده های KABYLAKE-S

پردازنده های ضریب باز Kaby-Lake متشکل از Core i7-7700K و Core i5-7600K هستند، این دو تراشه به ترتیب جانشین Core i7 6700K و Core i5-6600K می شوند. همچنین به ترتیب Core i5-7400 ،Core i5-7500 ،Core i5-7600 ،Core i7-7700 جانشین Core i5-6500 ،Core i5-6600 ،Core i7-6700 و Core i5-6400 می شوند.

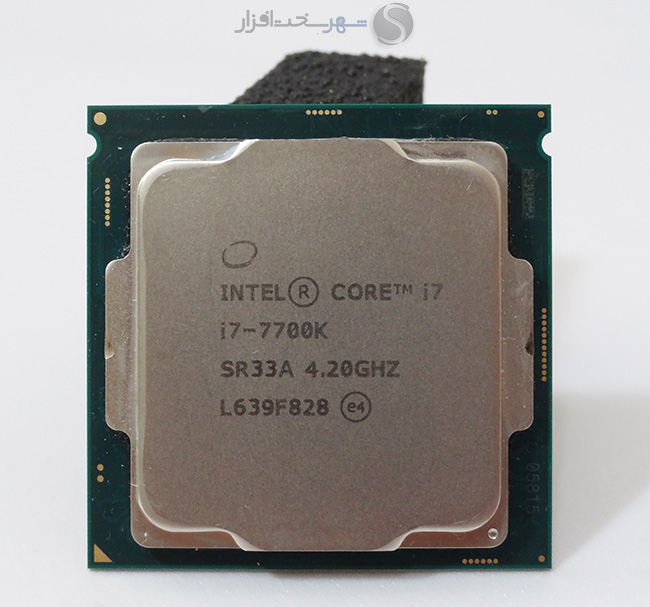

Core i7-7700K

این پردازنده پرچمدار KABYLAKE-S و دارای 4 هسته پردازشی فیزیکی (Threadا8) با فرکانس پایه 4.20 گیگاهرتز و فرکانس توربو بوست حداکثر 4.50 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i7-7700K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i7-7700

دومین پردازنده قدرتمند KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا8 ) با فرکانس پایه 3.80 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه از فناوری Hyper-Threading بهره می برد و دارای 8 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i7-7700 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7600K

دومین پردازنده ضریب باز KABYLAKE-S نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.60 گیگاهرتز و فرکانس توربو بوست حداکثر 4.20 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

جدول فرکانسی این پردازنده را در زیر مشاهده می کنید:

Core i5-7600K

Core i5-6600K

پردازنده
3.8GHz 3.5GHz فرکانس پایه
4.2GHz 3.9GHz فرکانس توربو بوست با 1 هسته
4.1GHz 3.8GHz فرکانس توربو بوست با 2 هسته
4.1GHz 3.7GHz فرکانس توربو بوست با 3 هسته
4.0GHz 3.6GHz فرکانس توربو بوست با 4 هسته

مقایسه فرکانس Turbo Boost پردازنده Core i5-7600K با 6600K

Core i5-7600K با توان حرارتی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i5-7600

این مدل نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.50 گیگاهرتز و فرکانس توربو بوست حداکثر 4.10 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7600 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7500

این پردازنده نیز دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.40 گیگاهرتز و فرکانس توربو بوست حداکثر 3.80 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7500 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-7400

این پردازنده ضعیف ترین مدل i5 از نسل KABYLAKE-S است. Core i5-7400 دارای 4 هسته پردازشی فیزیکی (Threadا4) با فرکانس پایه 3.00 گیگاهرتز و فرکانس توربو بوست حداکثر 3.50 گیگاهرتز است. این تراشه فاقد فناوری Hyper-Threading بوده و دارای 6 مگابایت حافظه کش سطح سوم و پردازنده گرافیکی مجتمع HD Graphics 630 است.

Core i5-7400 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

همچنین اینتل یک پردازنده i3 ضریب باز به نام i3-7350K نیز عرضه می کند.

سوکت پردازنده LGA1151

پردازنده های KABYLAKE-S نیز بر پایه سوکت فعلی LGA1151 هستند و حتی مادربردهای سری 100 فعلی از آنها پشتیبانی می کنند، همچنین مادربردهای سری 200 نیز از پردازنده های SKYLALE-S پشتیبانی می کنند.

از آنجایی که هیچ گونه تغییر اساسی در KABYLAKE-S رخ نداده، اینتل توانتسه دوباره همان سوکت LGA1151 را به خدمت بگیرد.

افزایش فرکانس هسته و کش

بارزترین تغییر پردازنده های KABYLAKE-S در مقایسه با نسل قبل، افزایش فرکانس هسته و کش است که به 300 مگاهرتز می رسد. شاید بتوان افزایش فرکانس را مهم ترین تغییر این پردازنده ها دانست.



خب بگذارید نسل فعلی پردازنده های دسکتاپ اینتل موسوم SKYLALE-S را مبنا قرار دهیم و بهبود یا تغییرات KABYLAKE-S را با مقایسه با آن بسنجیم. پیش از هرچیز باید در نظر داشته باشید که KABYLAKE-S یک ریزمعماری پردازنده جدید نیست و عملاً خبری از بهبودکارایی یا مصرف انرژی ناشی از بهبود ریز معماری نیست، بنابراین همه تغییرات و بهبودها به افزایش فرکانس و تغییرات جزئی محدود می شود. در جدول زیر مقایسه مشخصات پرچمداران پردازنده های SKYLALE-S و KABYLAKE-S آمده است.

Core i5-6600K
SKYLALE-S

Core i5-7600K
KABYLAKE-S

Core i7-6700K
SKYLALE-S

Core i7-7700K
KABYLAKE-S



4/4 4/4 8/4 8/4 تعداد هسته/Thread
3.50GHz 3.80GHz 4.00GHz 4.20GHz فرکانس پایه هسته
3.90GHz 4.00GHz 4.20GHz 4.50GHz فرکانس توربو بوست
6MB 6MB 8MB 8MB حافظه کش
65W 65W 91W 91W توان حرارتی
HD 530 HD 630 HD 530 HD 630 پردازنده گرافیکی مجتمع

درست همانطور که جدول بالا نشان می دهد، هیچ تغییری بزرگی صورت نگرفته و KABYLAKE-S گونه بهبود یافته ای از SKYLALE-S آن هم با بهبود ناچیز است. البته بهبودهایی فراتر از افزایش فرکانس، نظیر پردازنده گرافیکی مجتمع جدید نیز وجود دارد اما به هیچ وجه جهش کارایی، چیزی نظیر پردازنده های گرافیکی ساخت انویدیا در کار نیست، همه چیز به چند درصد بهبود محدود می شود.

فناوری ساخت +14NM

همانطور که پیش تر نیز اشاره شد، پردازنده های KABYLAKE-S از افزایش کارایی ناشی از بهبود IPC بهره نمی برند، بنابراین بهبودها از تغییرات دیگری ناشی می شود. اولین تغییر بکارگیری گونه جدیدی از فناوری ساخت است. نسل هفتم پردازنده های Core اینتل با بکارگیری گونه جدیدی از فناوری ساخت 14 نانومتری FinFET تولید می شوند که اینتل خود از آن به عنوان +14NM نام می برد. بهبود فناوری ساخت هرچند لزوماً به کاهش مصرف انرژی یا بهبود بهره وری منجر نشده، اما باعث افزایش پتانسیل اورکلاکینگ و امکان افزایش فرکانس شده است.

آنچه که اینتل فناوری ساخت +14NM می خواند، همان فناوری ساخت 14 نانومتری بکارگرفته شده در نسل SKYLALE-S اما با چند تغییر جزئی است، در این فناوری ساخت جدید ارتفاع fin ترانزیستورها بیشتر اما عرض کانال کمتر شده. fin های بلندتر ترانزیستورها باعث کاهش گسیل جریان لازم و کاهش نشت جریان می شود، با این حال معمولاً عرض کانال گسترده تر با کاهش چگالی ترانزیستور همراه است که به ولتاژ بالاتری نیاز دارد اما فرایند ساخت را ساده تر می کند. همچنین این بحث مطرح است که عرض کانال بیشتر باعث می شود تا حرارت تولید شده توسط هر ترانزیستور پیش از انتقال به دیگر ترانزیستورهای هم جوار، سریعتر دفع شود، دفع حرارت بهتر به بالاتر رفتن آستانه دمای ترانزیستورها و در نتیجه آن امکان دست یابی به فرکانس های بالاتر کمک می کند. این دو تغییر در فناوری +14NM اینتل باعث می شود تا بتوان ولتاژ بیشتری اعمال کرد و به فرکانس های بالاتر دست پیدا کرد.



پردازنده های KABYLAKE-S پتانسیل اورکلاکینگ بهتری دارند اما برای دست یابی به فرکانس های بالاتر از نسل قبل ممکن است به اعمال ولتاژ بیشتری نیاز باشد.

فناوری Speed Shift V2

یکی از قابلیت های جدید که با SKYLALE-S معرف شد فناوری Speed Shift بود. این فناوری در وجود درایور سیستمی مناسب، بخشی از کنترل پردازنده را از سیستم عامل به خود پردازنده باز می گرداند، این کار باعث می شود تا پردازنده بهتر از سیستم عامل بتواند در پاسخ به نیاز برای توان پردازشی، فرکانس را با انعطاف و سرعت بیشتری تغییر دهد. Speed Shift از مدت زمان لازم برای تغییر فرکانس پردازنده به طرز بسیار موثری می کاهد و در نتیجه آن سرعت پاسخ دهی پردازنده بالا می رود. حالا اینتل با KABYLAKE-S نسل دوم فناوری Speed Shift را معرفی کرده به ادعای این کمپانی، از نسل اول هم سریعتر و کارآمدتر است.



به ادعای اینتل KABYLAKE-S تا 19 درصد نسبت به SKYLALE-S در وب گردی عملکرد بهتری دارد. همچنین ادعا شده عملکرد این پردازنده ها در استفاده های عمومی تا 12 درصد بهتر از SKYLALE-S و مصرف انرژی نیز قدری کاهش یافته است.

 کنترلر حافظه مجتمع (IMC)
در حالی که کنترلر حافظه مجتمع (IMC) پردازنده های SKYLALE-S  به طور استاندارد از فرکانس حافظه 2133 پشتیبانی می کند، حالا با KABYLAKE-S این مقدار به 2400 مگاهرتز افزایش یافته است. البته این موضوع اهمیت چندانی ندارد، چراکه اغلب پردازنده ها از ماژول هایی با فرکانس بالاتر نیز پیشتیبانی می کنند.

کنترلر حافظه مجتمع (IMC) پردازنده های KABYLAKE-S از از ماژول های حافظهDDR3L و DDR4 تحت پیکربندی حداکثر دو کاناله با فرکانس 2400 مگاهرتز پشتیبانی می کند.

هرچند فرکانس حافظه استاندارد پشتیبانی شده توسط کنترلر حافظه مجتمع (IMC) در پردازنده های KABYLAKE-S از 2133 مگاهرتز به 2400 مگاهرتز افزایش یافته، اما هنوز هم برای استفاده از ماژول های حافظه DDR4 پرسرعت به مادربردهای مبتنی بر چیپ ست Z270 نیاز است.

در مادربردهای مبتنی بر چیپ ست های سری Z که از پیکربندی XMP پشتیبانی می کنند این تغییر هیچ اهمیت نداشته و عملاً بی خاصیت است. با این حال در مادربردهای سری B و H که از افزایش فرکانس با اعمال پیکربندی XMP پشتیبانی نمی کنند، این تغییر سودمند است و با KABYLAKE-S می توان با ارزان ترین مادربردها از ماژول های حافظه DDR4 با فرکانس 2400 مگاهرتز استفاده کرد.

پردازنده گرافیکی مجتمع جدید HD Graphics 630

یکی دیگر از تغییرات KABYLAKE-S در مقایسه با نسل قبل، بکارگیری پردازنده گرافیکی مجتمع (iGPU) جدید HD Graphics 6X0 است. این پردازنده گرافیکی جدید در بهترین پیکربندی خود تحت مدل HD Graphics 630 به خدمت گرفته شده که در پردازنده های رده بالا یافت می شود.

HD 630 در مقایسه با HD 530 تغییر قابل توجه ای نداشته و اختلاف کارایی آنها دست کم در پردازش گرافیکی نامحسوس است. تعداد واحدهای CU همان 24 و تعداد واحدهای EU نیز همان 96 واحد HD 530 است. در حقیقت HD 630 صرفاً گونه بهبودیافته ای از HD 530 آن هم با بهبودهای جزئی است.

HD Graphics 630 با بهبود واحد های اختصاصی رمزگشایی و رمزنگاری سخت افزاری محتواهای 4K از جمله کدک های VP9 و H.264 ،HEVC همراه است اما کارایی گرافیک سه بعدی هیچ تغییری نکرده و جز در بخش کار با محتواهای چند رسانه ای، هیچ بهبودی به چشم نمی خورد، به عبارتی دیگر در اجرای بازی ها عملکرد HD 630 بهتر از HD 530 نیست.

تقویت و بهبود واحد اختصاصی رمزنگاری و رمزگشایی سخت افزاری کدک های تصویری به کاهش بار پردازشی هسته های پردازشی پردازنده و در نتیجه آن کاهش بار پردازنده در کار با محتواهای 4K می انجامد. این تغییر باعث بهبود مصرف انرژی در پخش و استریم محتواهای 4K می شود، زیرا واحد اختصاصی مخصوص این کار از هسته های پردازشی CPU کوچکتر و کم مصرف تر هستند.



در نبود بهبود قدرت پردازشی پردازنده گرافیکی مجتمع (IGP)، خبری از بهبود کارایی گرافیکی نظیر اجرای بازی ها نیست و بهبود صرفاً به کار با محتواهای چند رسانه ای محدود می شود.

پردازنده گرافیکی مجتمع HD Graphics 630 از کُدک h265 و hdcp 2.2 پشتیبانی می کنند. اگر ساده تر بخواهیم بگوییم، HD 630 از موتور چندرسانه ای تازه ای بهره می میبرد که در کار با ویدئوهای 4K عملکرد بهتری دارد.

در صورتی که از کارت گرافیک مجزا استفاده نمی کنید، موتور چند رسانه ای جدید پردازنده گرافیکی مجتمع این پردازنده ها با بهره گیری از شتاب دهنده سخت افزاری در کار با ویدئو تجربه بسیار بهتری ارائه می کنند.

فقط پشتیبانی از نگارش 64 بیتی ویندوز 10

پردازنده های KABYLAKE-S و مادربردهای سری 200 به طور رسمی تنها از نگارش 64 بیتی ویندوز 10 پشتیبانی می کنند و اگر قصد استفاده از نسخه های قدیمی تر ویندوز، نظیر ویندوز 7 را دارید، با مشکلاتی در سازگاری و همچنین نصب درایور مواجه می شوید.

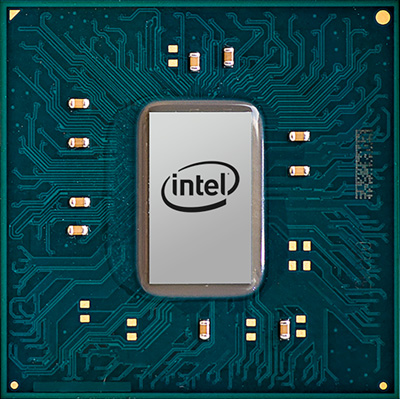

معرفی چیپ ست های سری 200 اینتل

چیپ ست های جدید سری 200

مادربردهای جدید مبتنی بر چیپ ست های سری 200 اینتل در کنار پردازنده های KABYLAKE-S روانه بازار می شوند. Z270 Express پرچمدار این سری از  چیپ ست های اینتل است و کامپیوترهای با کارایی بالا را هدف می گیرد، در طرف دیگر H270 Express میزبان بسیاری از کامپیوترهای تجاری خواهد بود. سومین و آخرین چیپ ست B250 است.

B250 H270

Z270

چیپ ست
1x16 1x16

1x16 یا 2x8

1x8 یا 2x4
پیکربندی های CPU PCI-E 3.0
3 3 3 تعداد درگاه خروجی تصویر
خیر خیر بله پشتیبانی از اورکلاک CPU
خیر بله بله پشتیبانی از RAID
25 30 30 تعداد خطوط HSIO
12 20 24 حداکثر تعداد خطوط PCI-E
12 (6) 14 (8) 14 (10) تعداد درگاه های USB 2.0 (USB 3.0)
6 6 6 تعداد درگاه های SATA-III
3.0 3.0 3.0 رابط DMI

مشخصات اصلی و مقایسه چیپ ست های سری 200

مادربردهای مبتنی بر چیپ ست های Z270 و H270 از همان ابتدا و بدون نیاز به بروزرسانی بایوس از پردازنده های KABYLAKE-S پشتیبانی می کنند، این در حالی است که اگر یک مادربرد سری 100 و یک پردازنده KABYLAKE-S تهیه کنید، احتمالاً به یک پردازنده نسل قبل برای بروزرسانی بایوس نیاز خواهید داشت و مستقیماً قادر به استفاده از پردازنده KABYLAKE-S نخواهید بود. البته سری ساخت جدید مادربردهای سری 100 به بایوس جدید مجهز خواهند بود.

یکی دیگر از تغییرات مهم در مقایسه با سری 100، پشتیبانی از SSDهای فوق سریع Optane اینتل است که توسط پلتفرم های فعلی پشتیبانی نمی شوند. سه چیپ ست جدید Z270 ،H270 و B250 همچنین از Rapid Storage Technology v15 پشتیبانی می کنند.

آنچه که چیپ ست Z270  را از H270 متمایز می کند، درست همان ویژگی هایی است که Z170 را از H170 متمایز می کند. چیپ ست Z270 از اورکلاک کردن پردازنده و تقسیم خطوط ارتباطی شکاف PCI-Express 3.0 x16 به دو شکاف PCI-Express 3.0 x8 جهت پشتیبانی از پیکربندی چندگانه پردازنده گرافیکی پشتیبانی می کند. چیپ ست H270 فاقد قابلیت پشتیبانی از اورکلاکینگ و پیکربندی چندگانه پردازنده گرافیکی است. با این حال این محدودیت تنها به پردازنده های گرافیکی ساخت انویدیا محدود می شود و کارت های گرافیک AMD Radeon با مادربردهای مبتنی بر چیپ ست های H270 و B150 نیز تحت پیکربندی چندگانه قابل استفاده هستند. در این حالت کارت دوم از شکاف توسعه منشعب از چیپ ست اصلی ( با پهنای x4) بهره می گیرد. البته مطمئناً در این حالت کارایی نمی تواند مطلوب باشد.

اگر خواهان تمامی قابلیت ها و امکانات جدید اینتل هستید؛ باید به سراغ مادربرد های مبتنی بر چیپ‎ست Z270 بروید که تا سه شکاف PCIe 3.0 و قابلیت اورکلاکینگ پردازنده و حافظه را در اختیار شما قرار می دهد.

افزایش تعداد خطوط پرسرعت HSIO

چیپ ست های سری 200 اینتل در مقایسه با سری 100 دارای 4 خط ارتباطی HSIO بیشتر هستند. Z270 در مجموع دارای 30 خط ارتباطی HSIO است که این مقدار در Z170 به 26 خط می رسد.

برخورداری از پهنای باند بیشتر در بخش HSIO به سازندگان مادربرد این امکان را می دهد تا قابلیت های غنی تری چون Thunderbolt و USB 3.1، تعداد بیشتری شکاف M.2 و تعداد بیشتری شکاف PCIe با پهنای باند بیش از x1 را به مادربردها اضافه کنند.

از مجموع 30 خط ارتباطی HSIO چیپ ست های Z1270 و H270،ا 16 خط آن مختص به پردازنده گرافیکی و 14 خط باقی مانده خطوط همه منظوره (downstream) را تشکیل می دهند. در چیپ ست های سری 100 تعداد خطوط ارتباطی همه منظوره به 10 خط می رسد.

در آن سو H270 از تعداد 30 خط HSIO بهره می برد که در H170ا22 خط و چیپ ست B250 نیز دارای 25 خط HSIO است که در B150ا18 خط بود.

همچنین در تغییر دیگری حالا می توان حداکثر 8 خط HSIO را در سطح مادربرد به یک وسیله اختصاص داد که با چیپ ست های سری 100 به 4 خط محدود می شد. این تغییر به طراحی مادربردها به ویژه در تبعیه درگاه ها و شکاف های پرسرعت کمک می کند.

همچنان رابط DMI 3.0 چیپ ست را با پردازنده پیوند می دهد.

دیگر قابلیت ها نظیر تعداد درگاه های USB یا SATA تغییر نکرده اند.

بسته بندی و محتویات داخل جعبه

بسته بندی و محتویات داخل جعبه

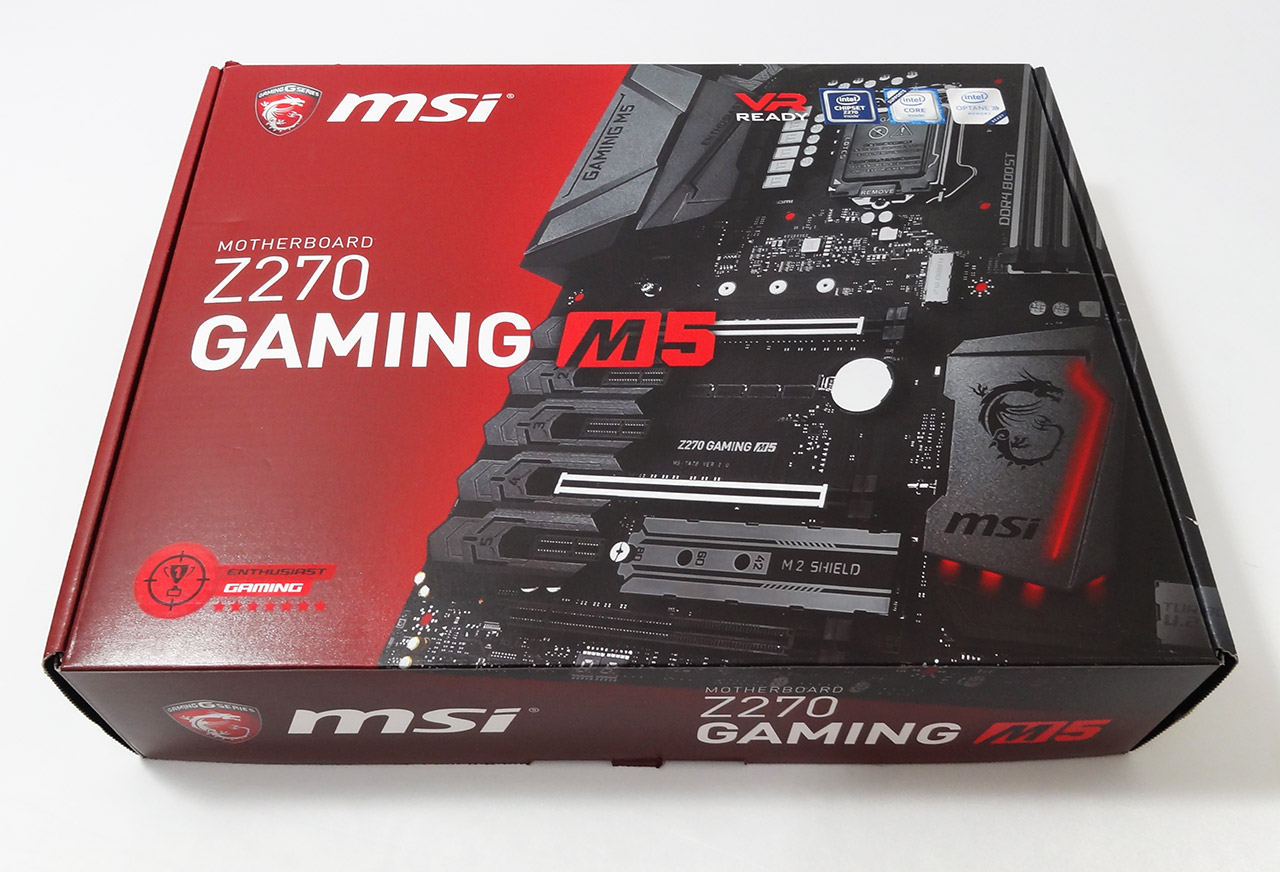

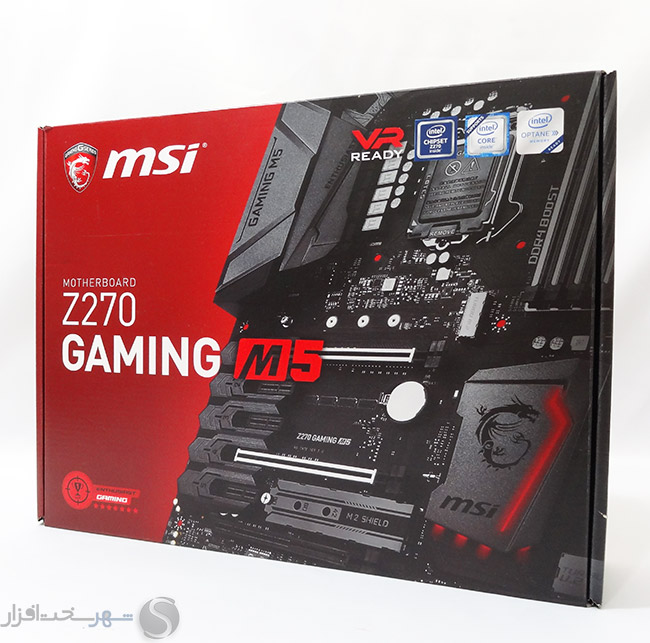

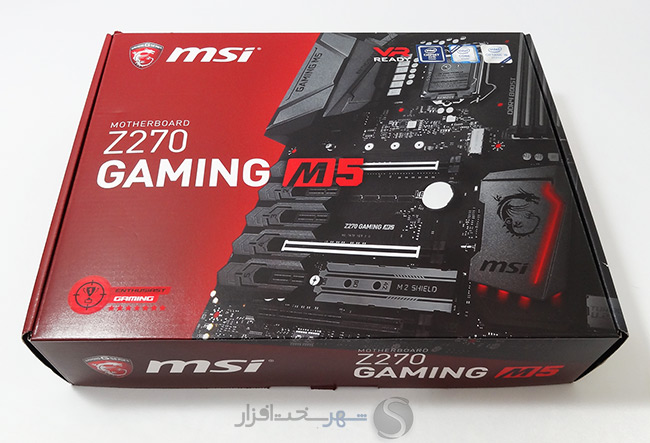

پس زمینه قرمز رنگ چند سالی می‌شود که در جعبه تمامی مادربردهای گیمینگ این کمپانی مشاهده می‌شود. نکته جالب در مورد طراحی جعبه این مدل، وجود تصویری بزرگ از مادربرد بر روی جعبه است. این در حالی است که در مدل‌های مشابه از کمپانی‌های رقیب خیلی وقت است که این نوع طراحی مشاهده نمی‌شود.

مدل تجاری، لوگو کمپانی MSI و دراگون برجسته ترین مندرجات روی این جعبه را تشکیل می‌دهند. علاوه بر این لوگو مربوط به پشتیبانی این مادربرد از VR و نشان‌های مربوط به پردازنده‌ها و چیپست های جدید اینتل سایر بخش‌های روی این جعبه محسوب می‌شوند.

ابعاد جعبه 355mm x 269mm x 80mm است و با تمامی محتویات داخلش حدوداً 1.56 کیلوگرم وزن دارد.

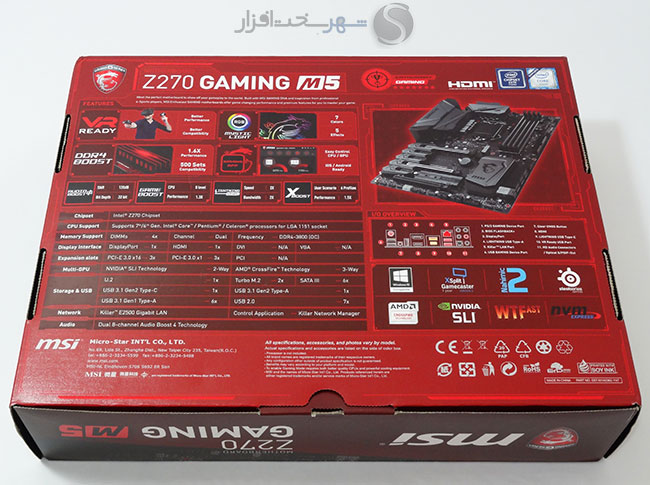

از فضای پشت جعبه نسبتاً به‌خوبی استفاده شده است. اشاره به محوری‌ترین قابلیت‌های این مدل، مشخصات فنی، تصویری بزرگ از مادربرد و پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند.

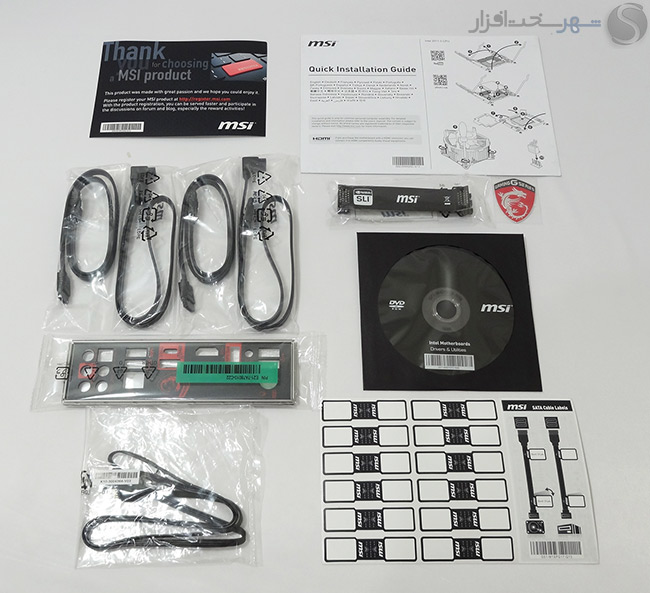

محتویات داخل جعبه که برای یک مادربرد 200 دلاری بد نیست به این شرح است:

  • دفترچه‌های راهنمای نصب و راه‌اندازی به همراه DVD راه‌انداز حاوی درایورها و نرم‌افزارهای جانبی
  • 1 عدد پل 2Way SLI
  • 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی
  • پنل فلزی پشت مادربرد
  • کابل رابط 4-Pin جهت اتصال کانکتور مخصوص RGB در نظر گرفته شده بر روی PCB به نوارهای LED
  • برچسب‌های کاغذی مخصوص برای نام‌گذاری تجهیزات ذخیره‌سازی و کابل‌های SATA
  • برچسب فلزی لوگو دراگون

مشخصات فنی و نمای ظاهری

مشخصات فنی و نمای ظاهری

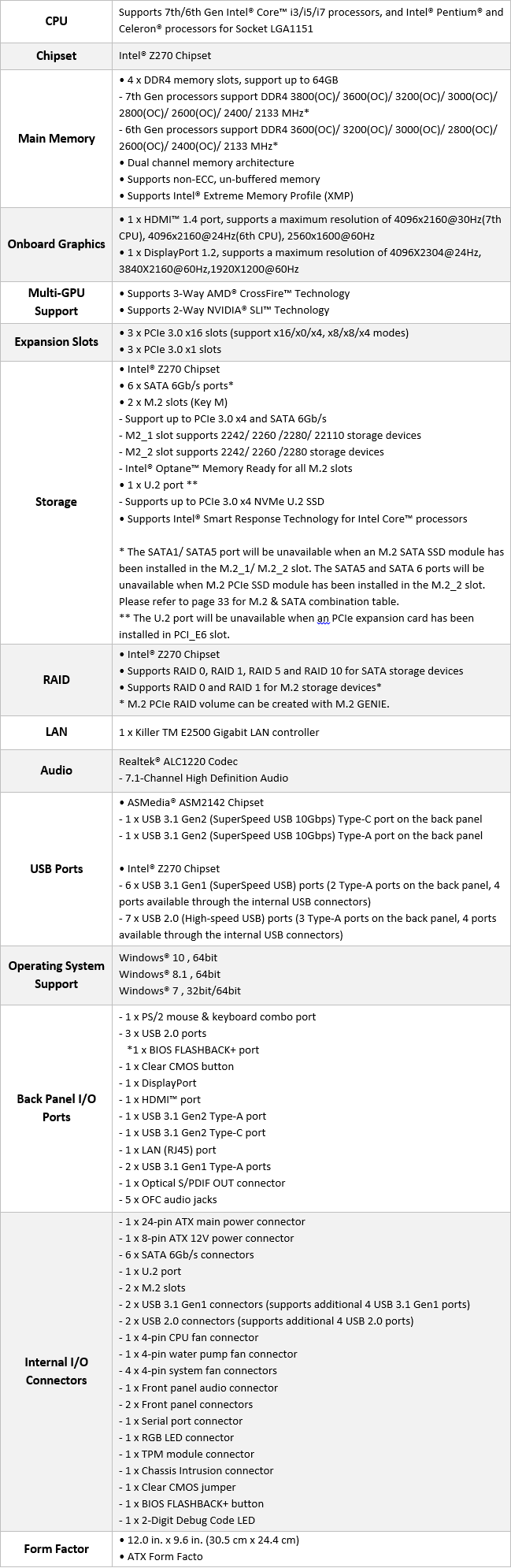

در ابتدا لازم می‌دانیم مشخصات فنی کامل این مادربرد را با استناد به اطلاعات رسمی مندرج در وب سایت رسمی کمپانی MSI ملاحظه کنید:

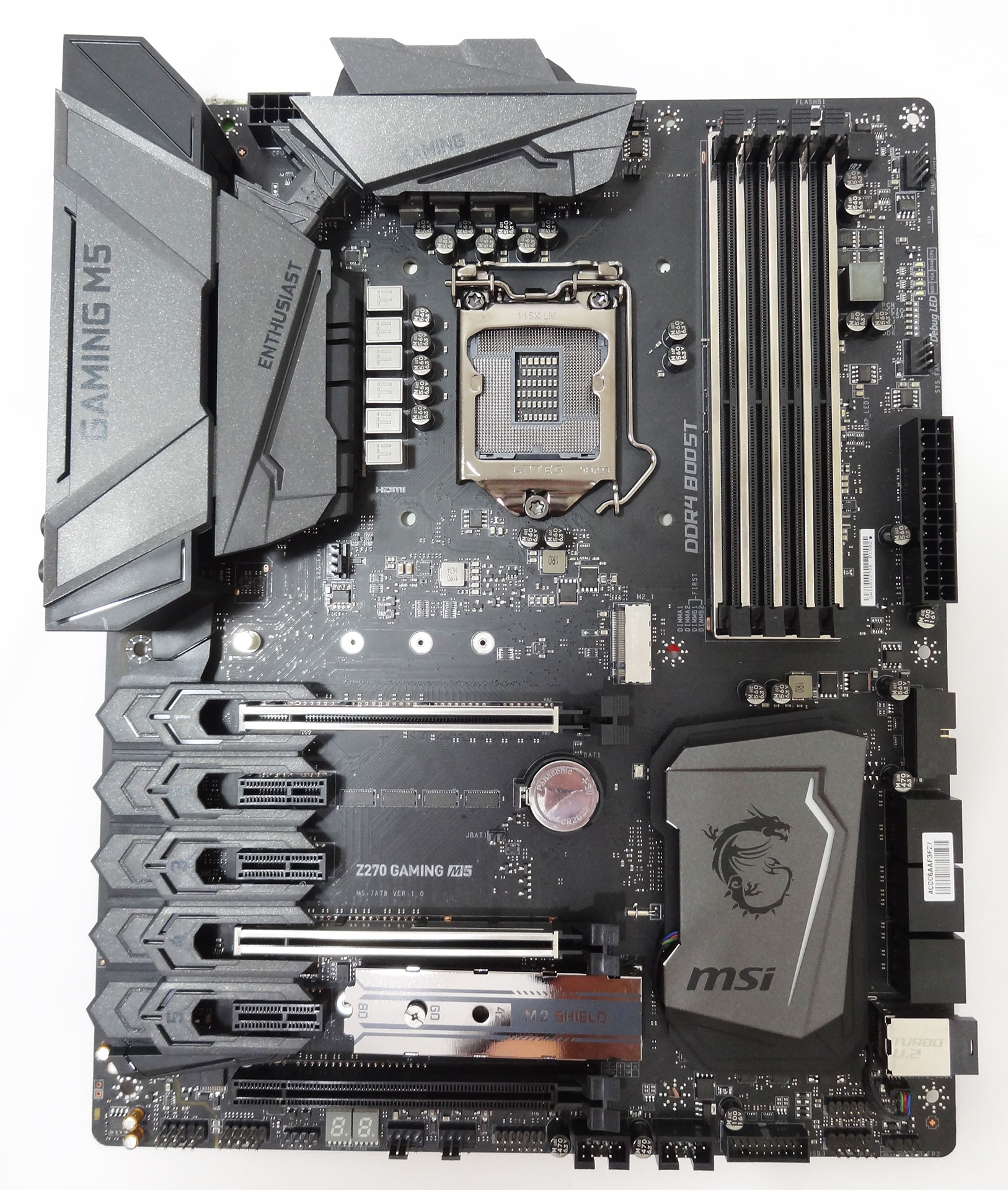

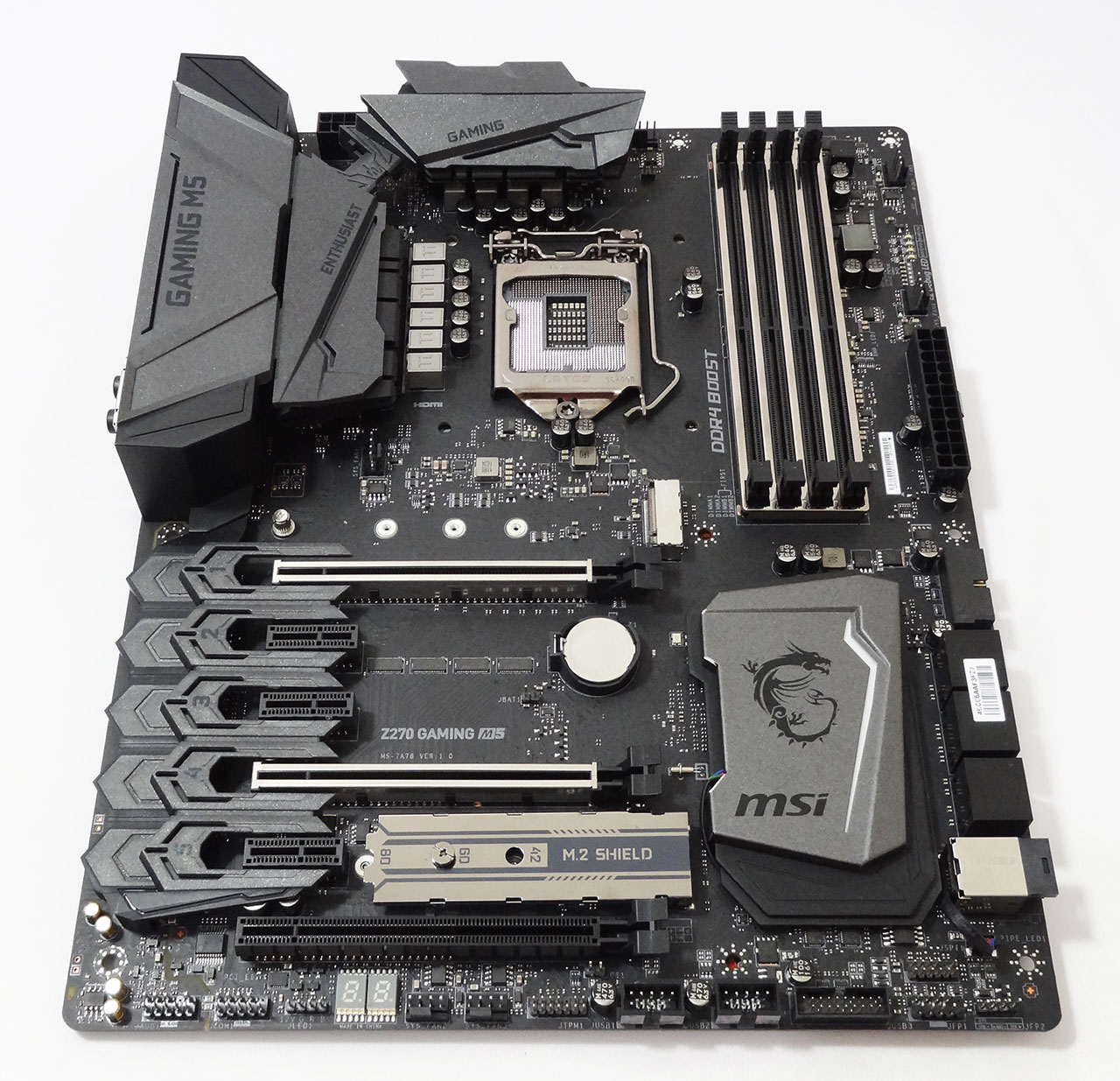

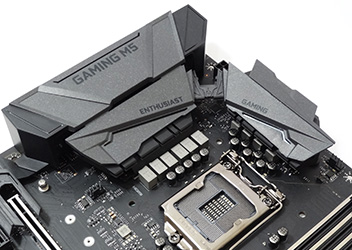

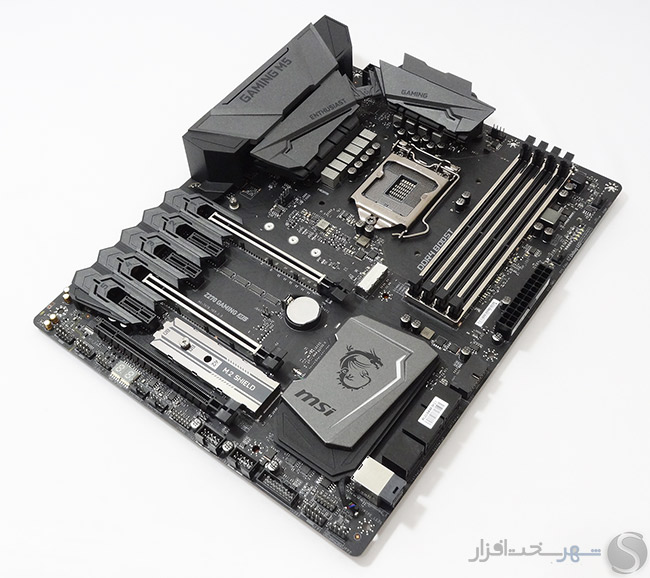

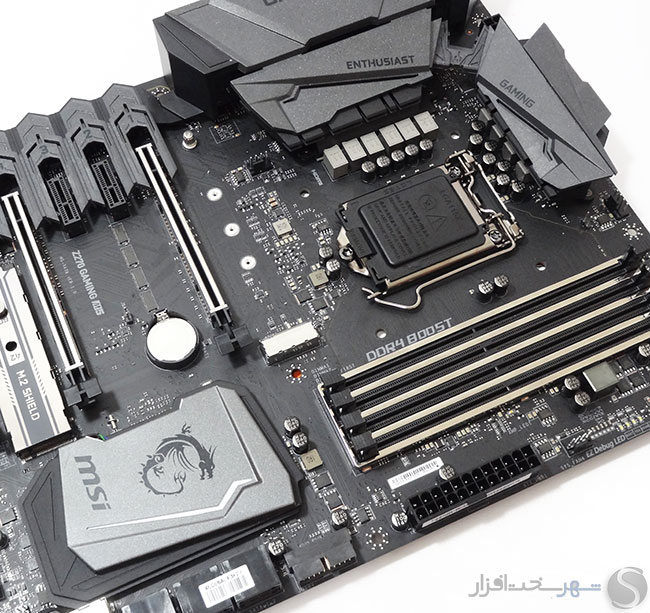

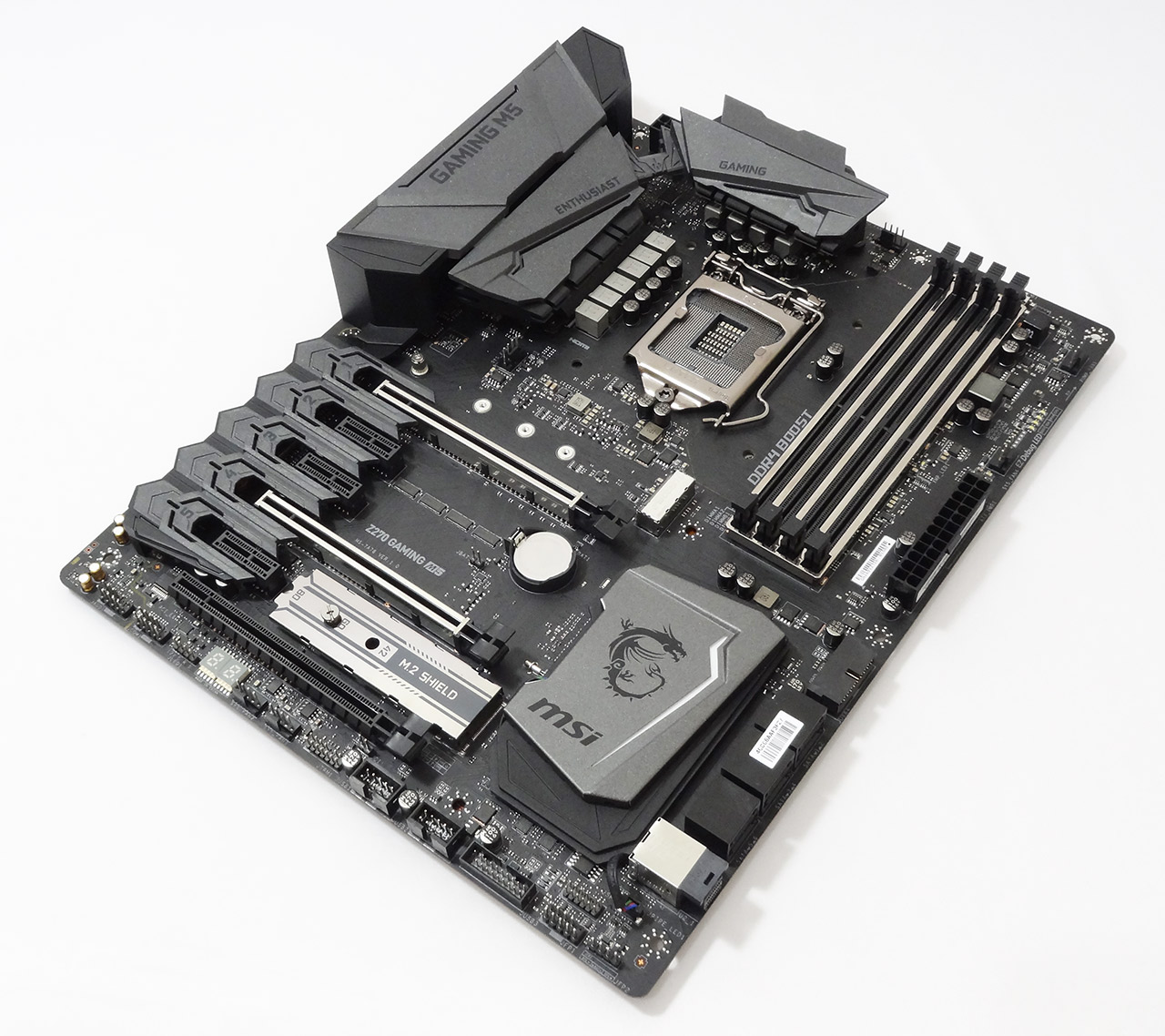

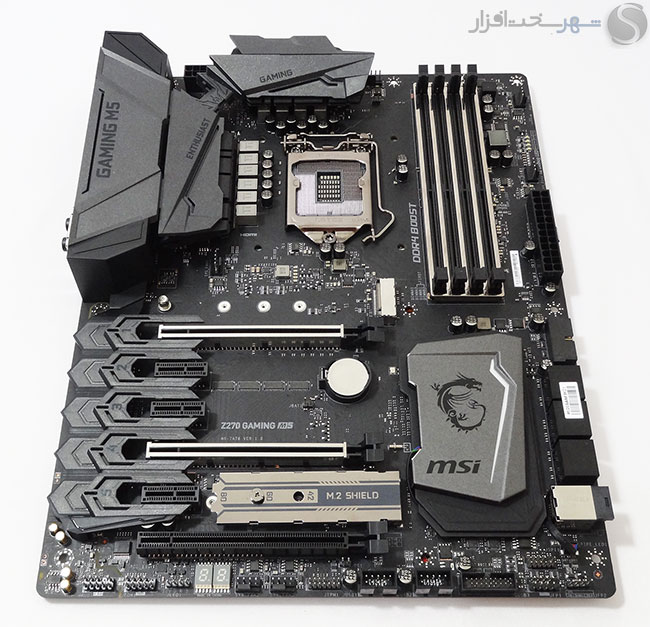

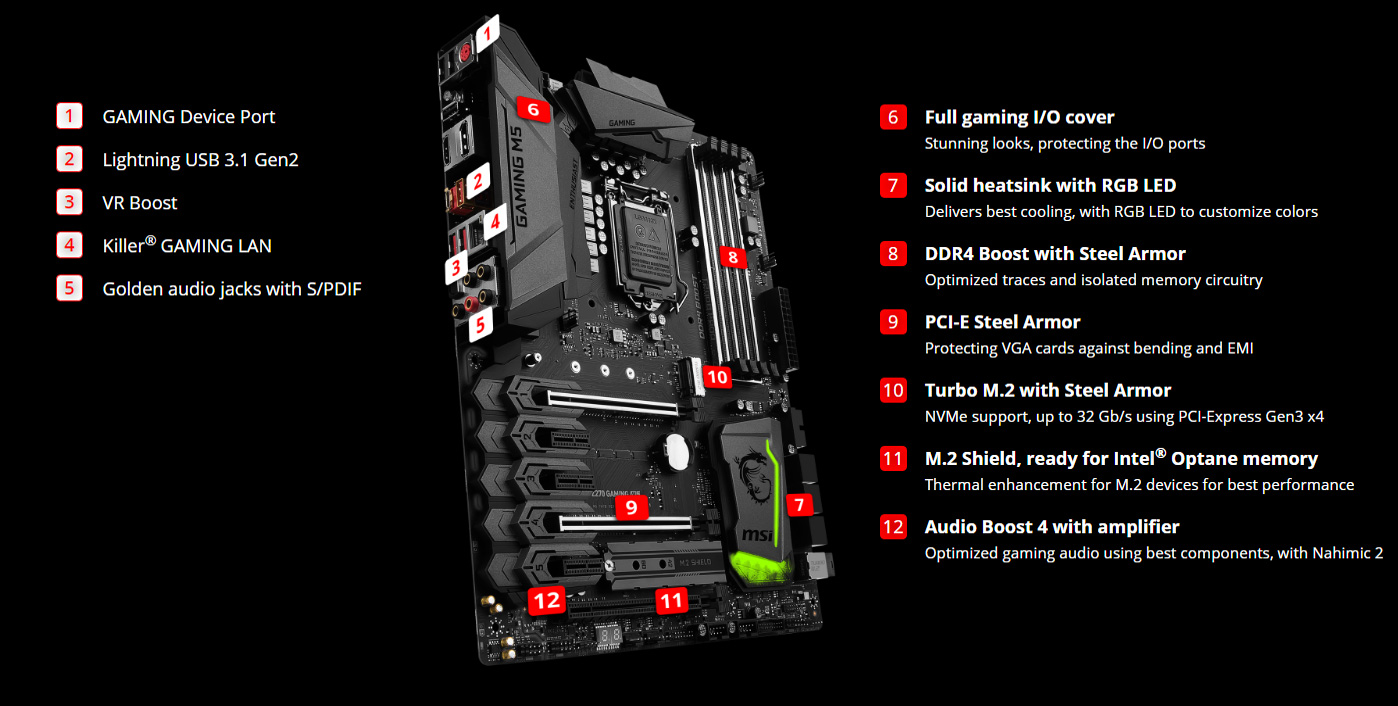

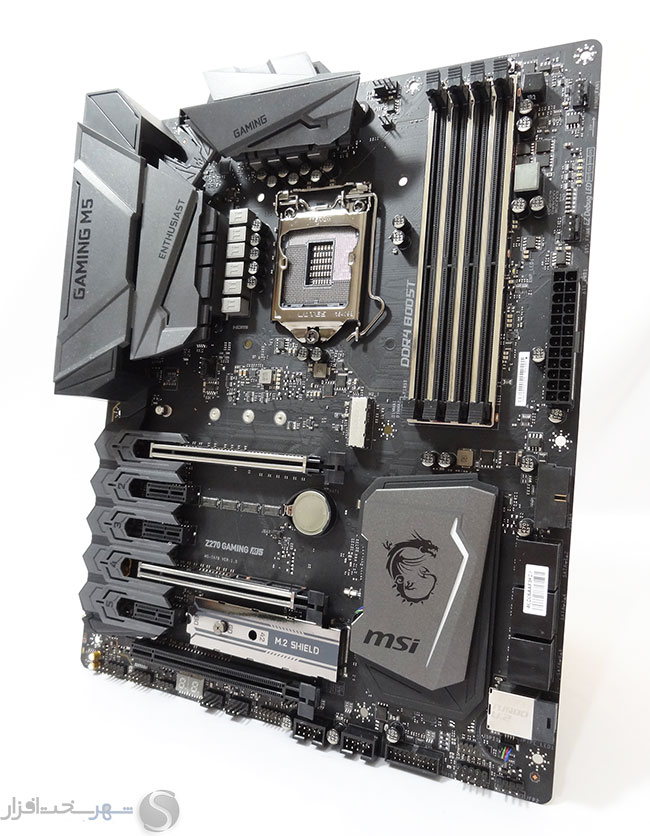

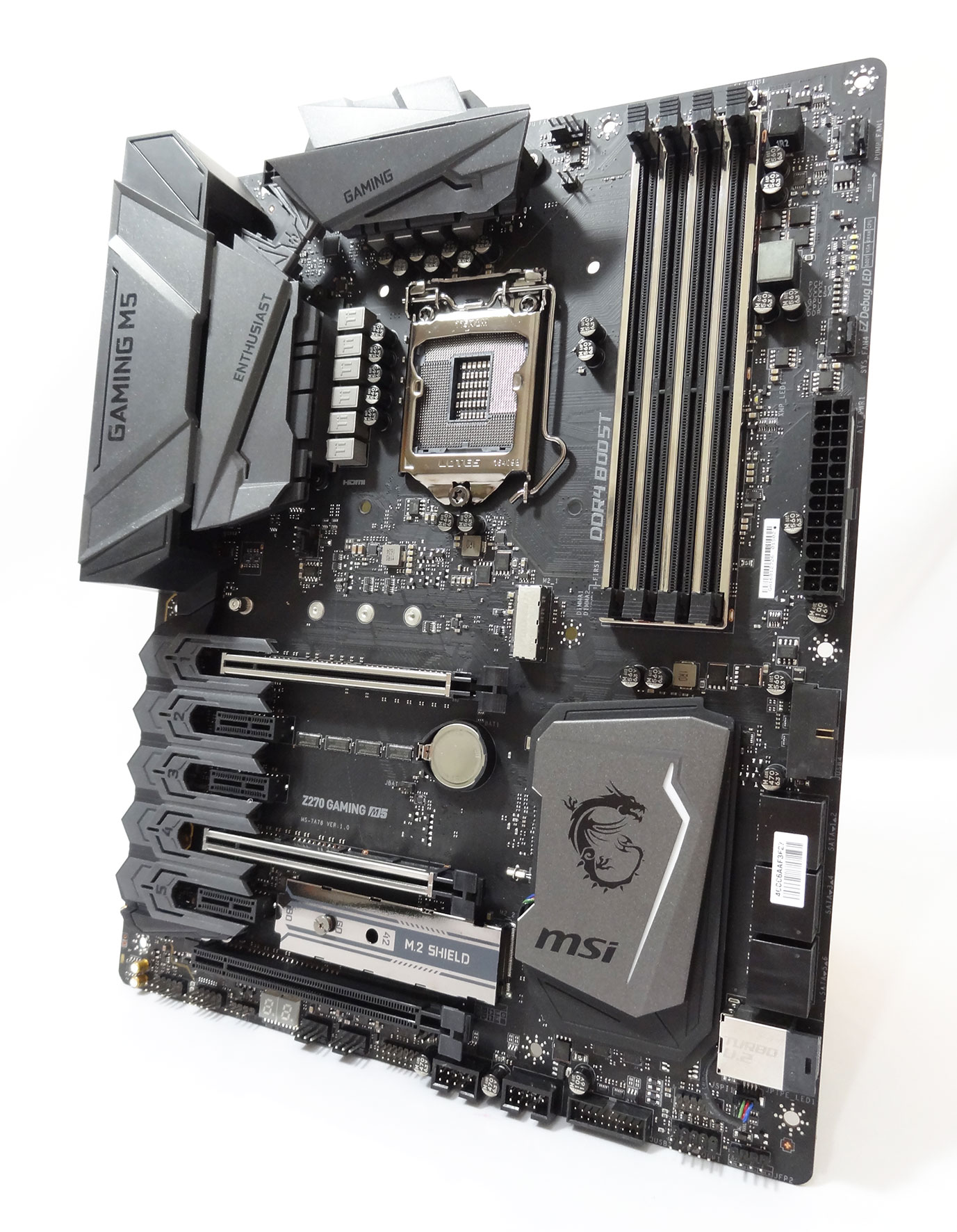

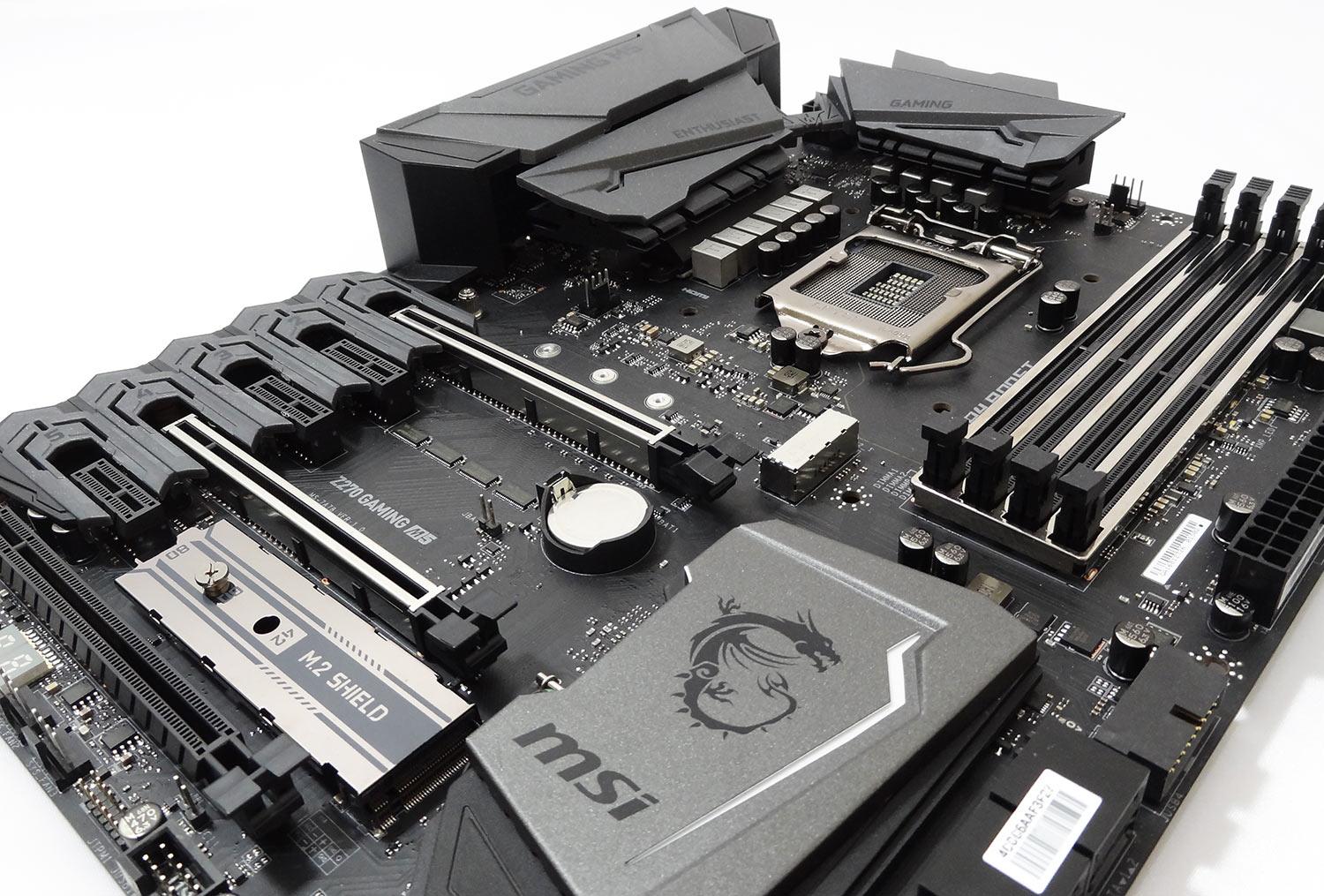

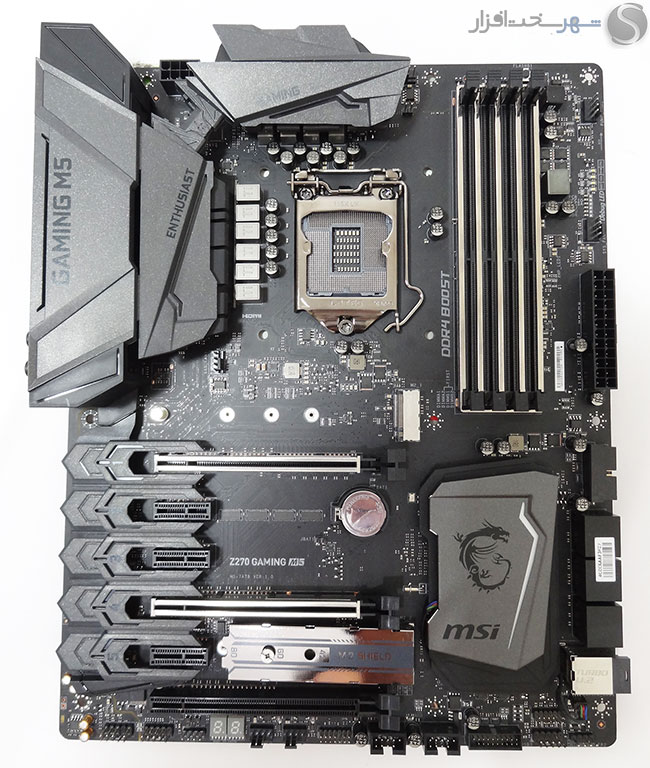

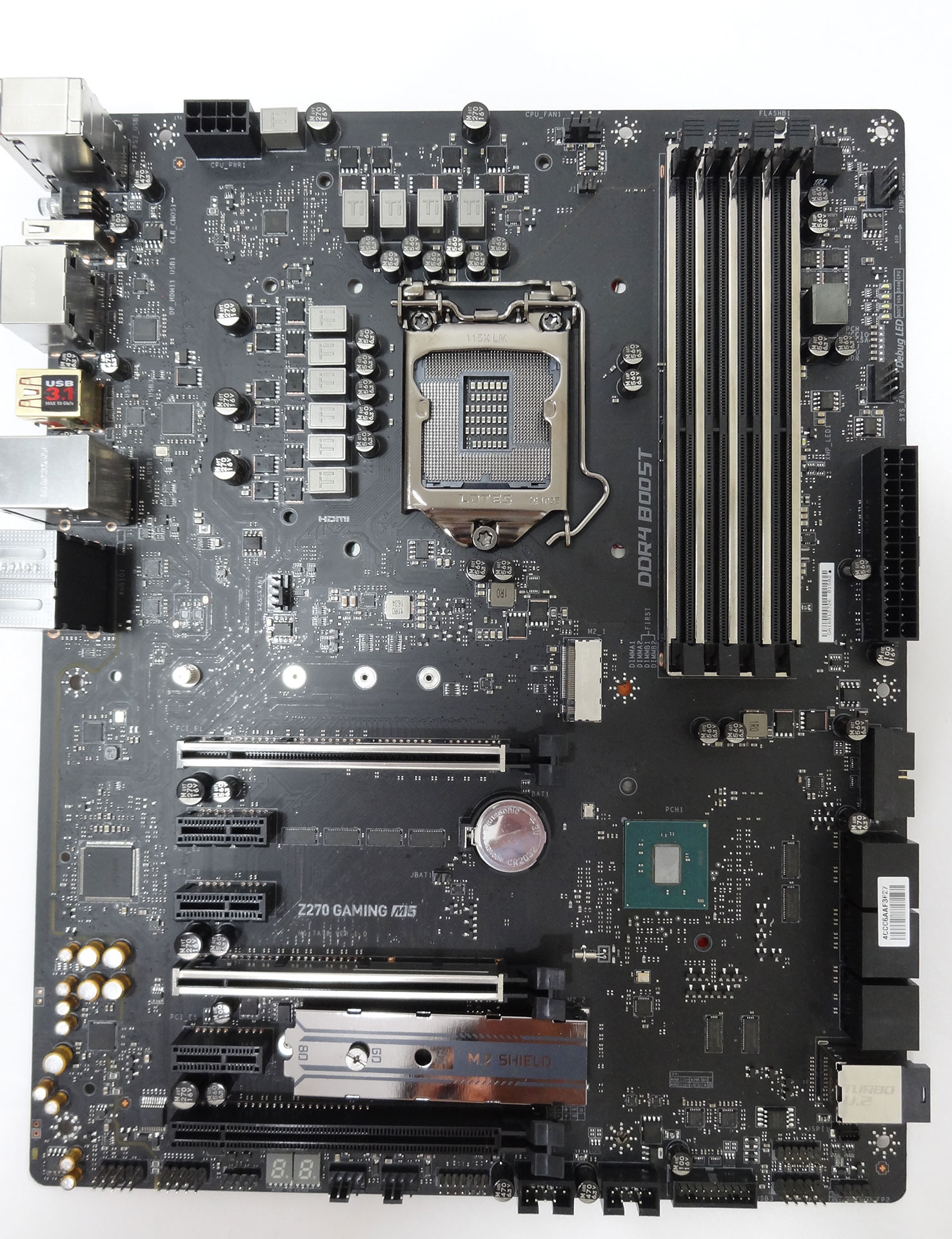

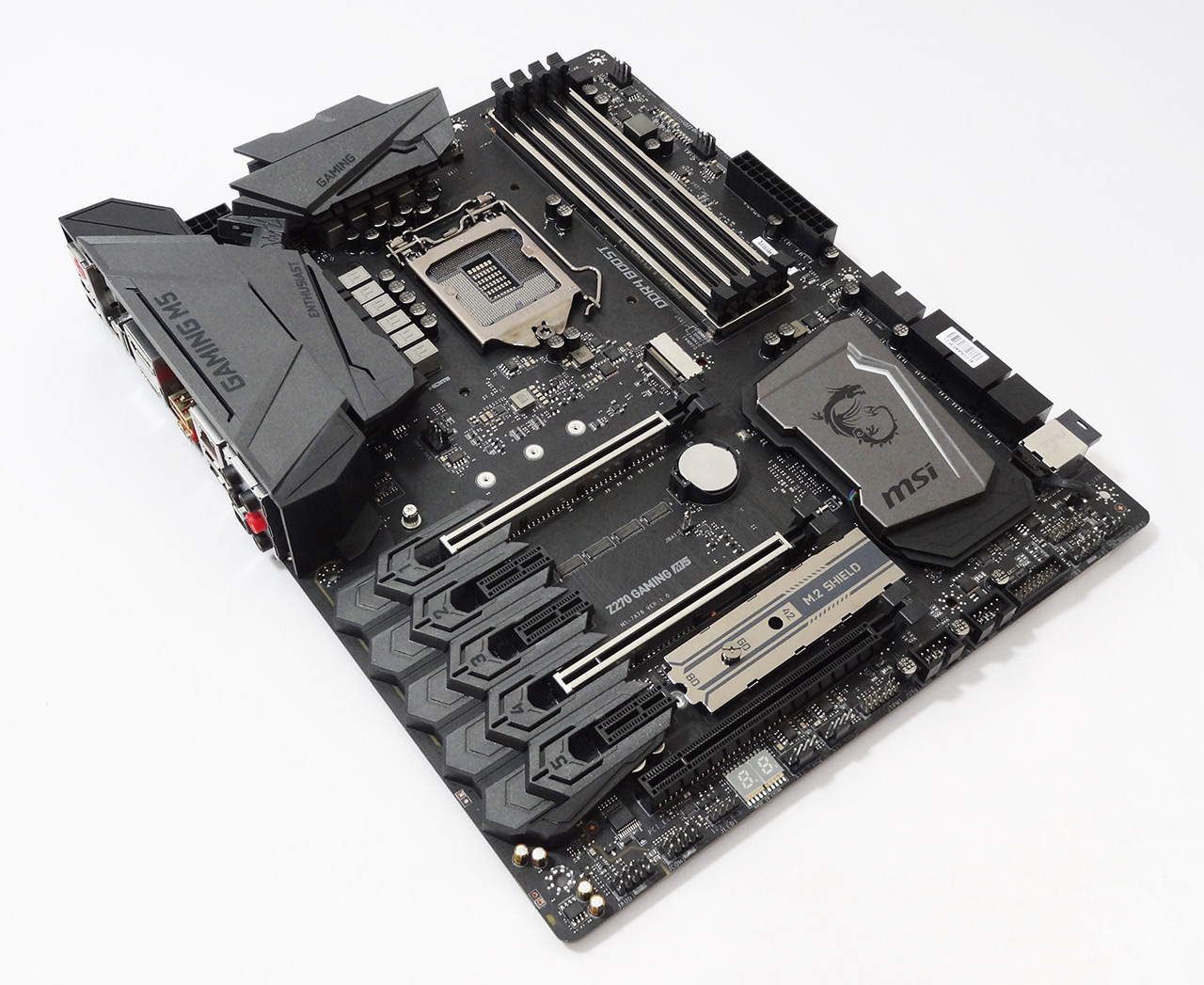

حقیقتاً در نگاه اول ظاهر این مادربرد به‌مراتب فراتر از یک برد 200 دلاری به نظر می‌رسد. PCB مات یکدست مشکی رنگ در کنار هیتسینک ها و کاورهای بسیار زیبا و با طراحی خاص خاکستری رنگ و لوگو دراگون فوق‌العاده چشم نواز طراحی شده بر روی هیتسینک چیپست PCH چهره‌ای کاملاً یونیک به این مدل بخشیده است. از نظر طراحی بدون شک کمپانی MSI در چند سال اخیر پیشرفت فراوانی کرده است!

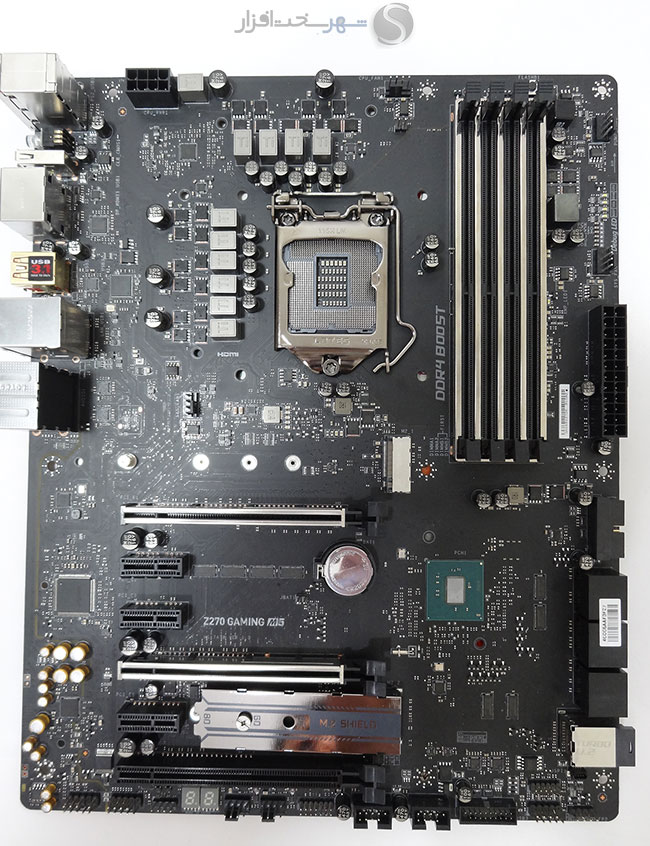

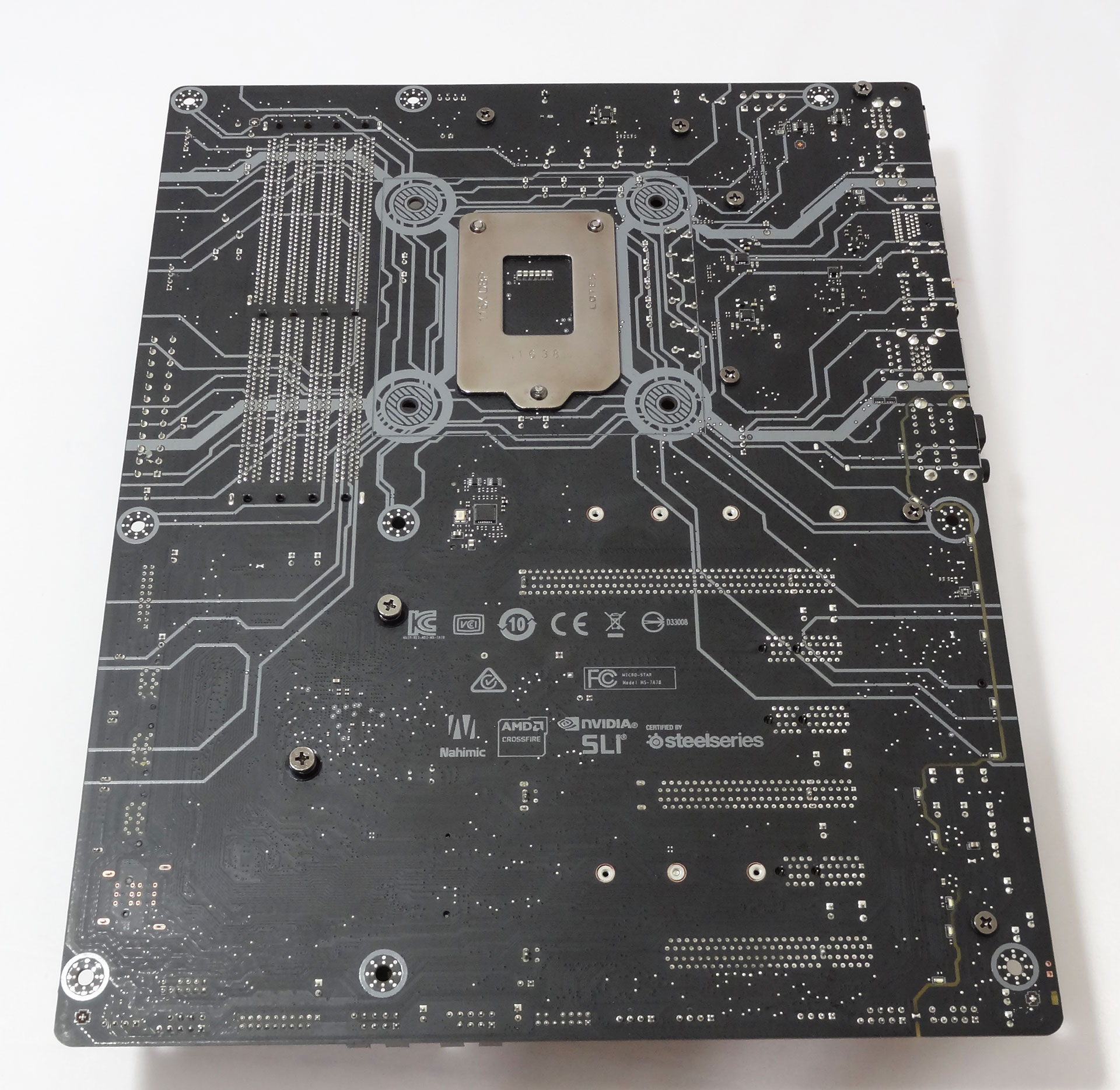

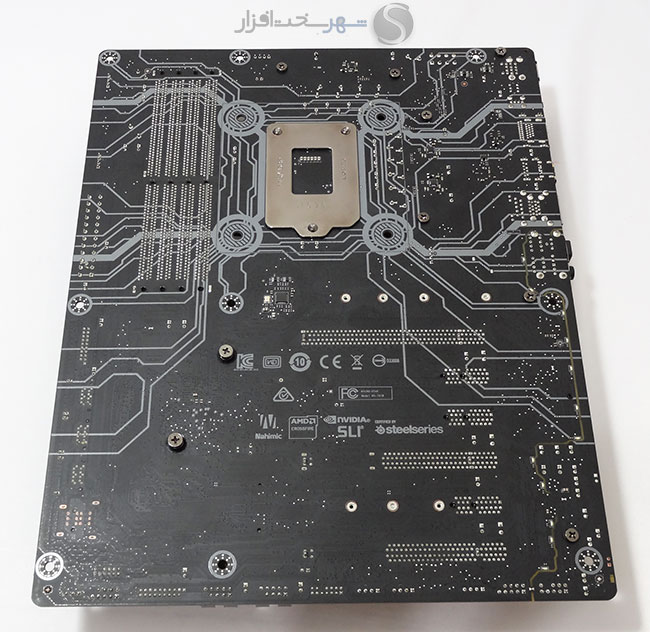

PCB شش لایه این مادربرد با داشتن ابعاد 30.5cm x 24.4cm همانند اکثر مادربردهای مشابه مبتنی بر چیپست Intel Z270 در کلاس مادربردهای ATX طبقه می‌شود و از این حیث تقریباً حتی در کیس‌ های رده پایین و متوسط موجود در بازار نیز بدون مشکل نصب خواهد شد.

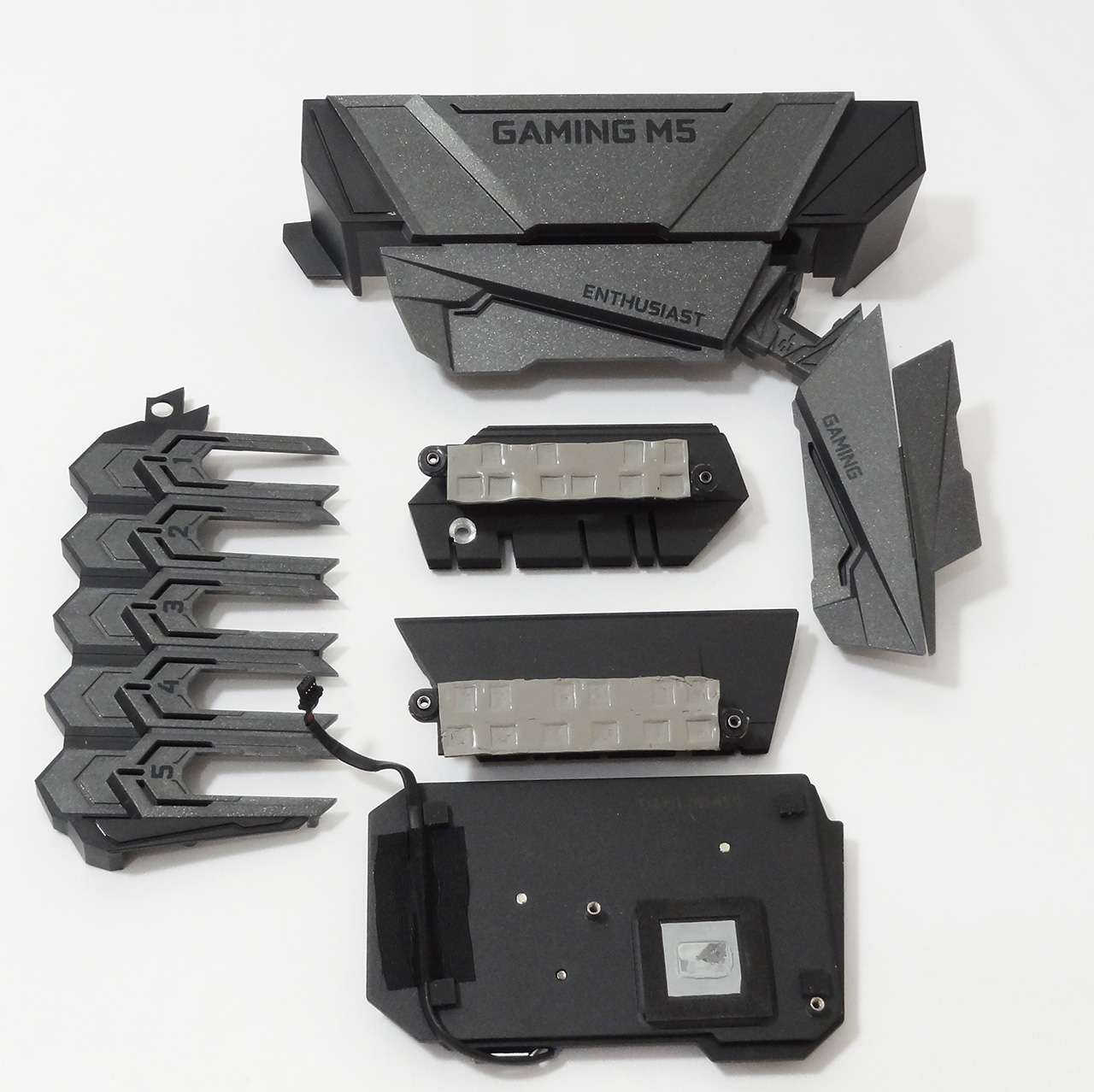

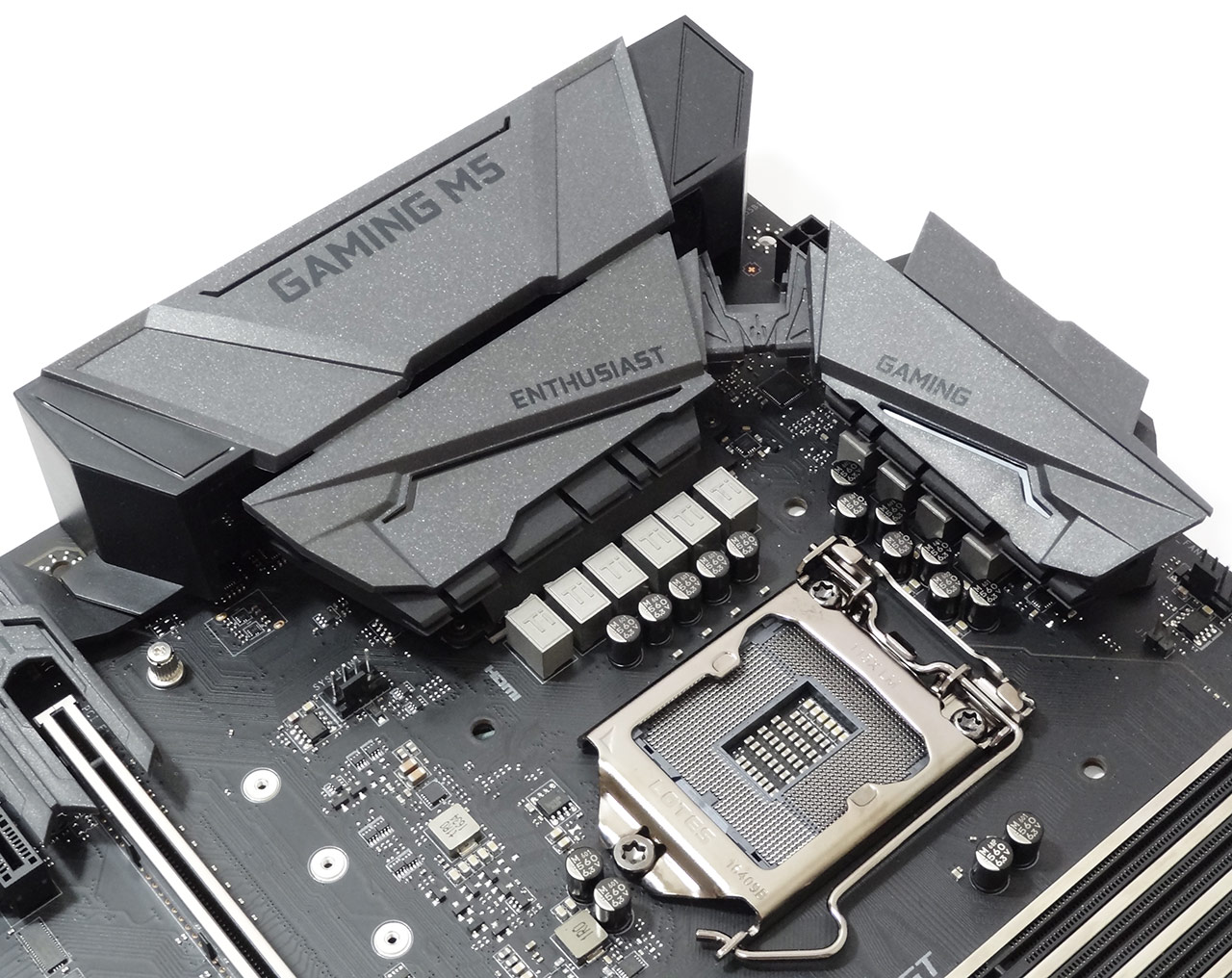

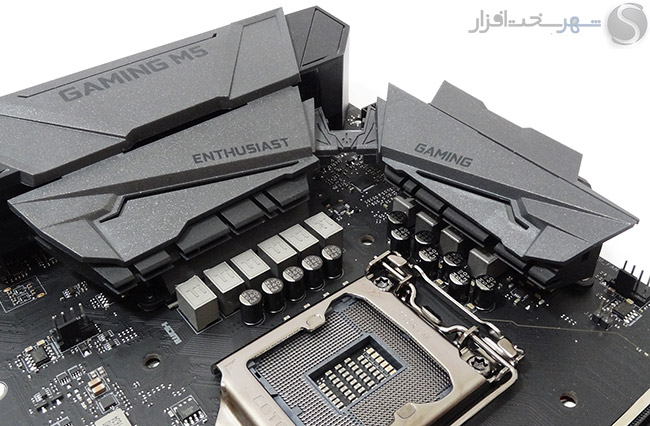

همانند اکثر مادربردهای رده بالا و گیمینگ موجود در بازار این مدل نیز بر روی بخش‌های مختلف مانند هیتسینک های مدار رگولاتور، پورت‌های پنل پشتی، قطعات مربوط به سیستم صوتی و البته در این مدل حتی در کنار اسلات های توسعه به پوشش پلاستیکی بسیار زیبا و چشم نواز مجهز شده است که البته در اکثر بخش‌ها تنها جنبه زیبایی دارد.

روی هم رفته با توجه به رنج قیمت مادربرد با PCB نسبتاً خلوت روبرو هستیم و تقریباً در هیچ بخش تراکم بالای قطعات و تراشه‌های جانبی مشاهده نمی‌شود. یکی از نقاط قوت این مادربرد استفاده از دو لایه کاملاً مجزا GND منشعب شده از دولایه مختلف از PCB در حفره‌های نصب پیچ است. این قابلیت تحمل مادربرد را در تخلیه بارهای الکترواستاتیک به‌مراتب افزایش داده و مانع از معیوب شدن مادربرد در بدترین شرایط ممکن می‌شود.

علاوه بر این پشتیبانی این مادربرد از استاندارد نظامی Military Class 5 ایمنی و صحت عملکرد آن را در بدترین شرایط آب و هوایی نظیر رطوبت و حرارت بالا تضمین می‌کند. این در حالی است که این مادربرد به پروتکشن هایی نظیر حافظت در برابر امواج الکترومغناطیسی و اتصال کوتاه نیز مجهز شده است.

کیفیت لحیم کاری این مادربرد به معنای واقعی کلمه مثال زدنی است! یکی از ویژگی‌های خاص این مادربرد طرح‌های عجیب و غریب درج شده در پشت PCB است. این طرح عجیب و غریب در اصل بیانگر شاه راه‌های قطور در نظر گرفته شده برای بخش GND این مادربرد است که حفاظت بسیار قدرتمند این مادربرد را در برابر تخلیه بارهای الکترواستاتیک نشان می‌دهد. البته از این بخش جهت تعبیه برخی از تراشه‌های کنترلر مانند درایورهای ماسفت های مدار رگولاتور و Clock Generator نیز استفاده شده است.

بررسی اولیه

بررسی اولیه

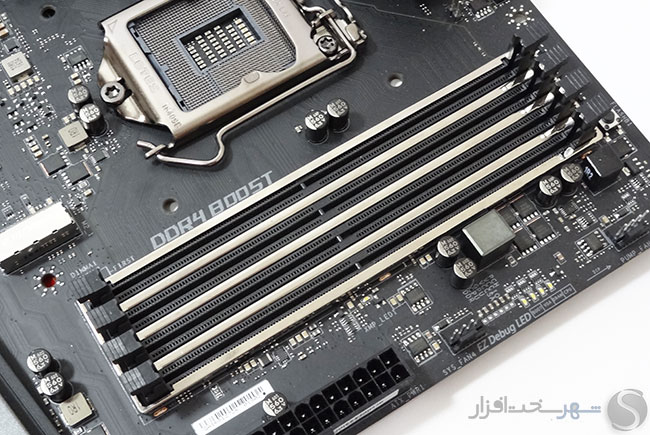

این مدل به‌واسطه چهار DIMM حافظه تعبیه شده قابلیت پشتیبانی از 64GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2133/2400MHz را در حالت استاندارد داراست. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 2.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس 3800MHz را نیز با موفقیت پشت سر گذاشته است.

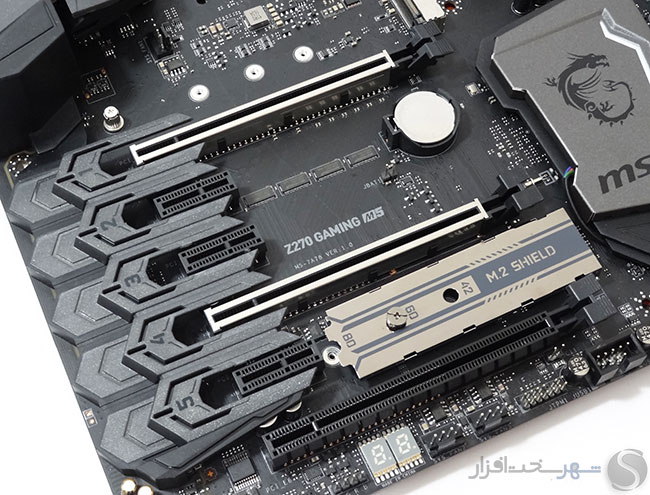

اسلات های توسعه در این مادربرد شامل 3 اسلات PCI-Express x1 3.0 به همراه 3 اسلات PCI-Express 3.0 x16 می‌شوند که همگی به غیر از 2 اسلات بالایی PCI-Express x16 از چیپست Intel Z270 منشعب می‌شوند. دو اسلات بالایی PCI-Express 3.0 x16 مستقیماً از کنترلر PCI-Express تعبیه شده بر روی پردازنده منشعب شده و سومین و پایین‌ترین اسلات که از چیپست PCH Intel Z270 منشعب شده است در عمل حداکثر با سرعت x4 فعالیت می‌کند. لازم به ذکر است این مادربرد از قابلیت Multi-GPU Nvidia SLI به‌صورت X8/X8 و AMD CrossFireX در حالت 2Way به‌صورت x8/x8 و در حالت 3Way به‌صورت X8/X8/X4 پشتیبانی می‌کند.

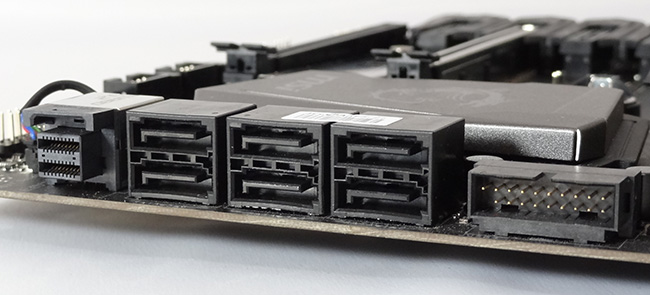

در بخش پورت‌های مرتبط با تجهیزات ذخیره‌سازی 6 پورت SATA Express 6Gb/s به همراه 2 اسلات M.2 x4 32Gb/s و یک پورت Turbo U.2 32Gb/s که همگی از چیپست Intel Z270 منشعب شده‌اند آماده‌اند تا میزبان پرسرعت‌ترین و مدرن‌ترین تجهیزات ذخیره‌سازی حال حاضر بر روی این مادربرد باشند. همچنین توجه داشته باشید باوجود پشتیبانی تمامی پورت‌های نام‌برده از پیکربندی‌های RAID 0,1,5 و RAID 10، هیچ یک از پورت‌های SATA این مادربرد از پروتکل IDE پشتیبانی نمی‌کند.

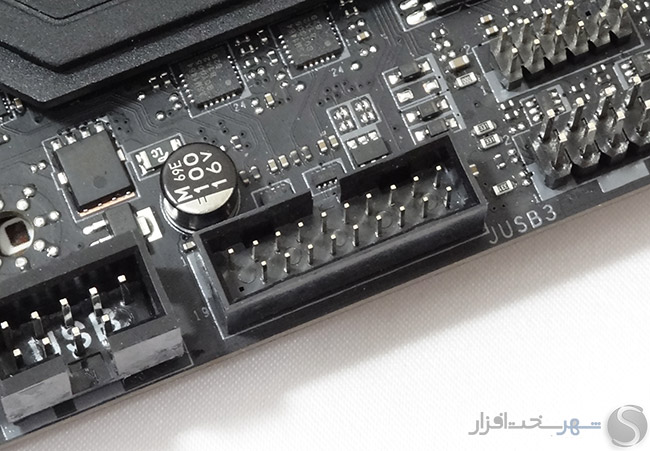

علاوه بر این در کنار پورت‌های SATA و در بخش پایینی PCB دو کانکتور 19 پین USB 3.1 Gen1 منشعب شده از چیپست PCH Intel Z270 تعبیه شده است که روی هم رفته 4 پورت USB 3.1 Gen1 5Gb/s جهت اتصال به پنل جلویی کیس و یا براکت های جانبی فراهم می‌کند.

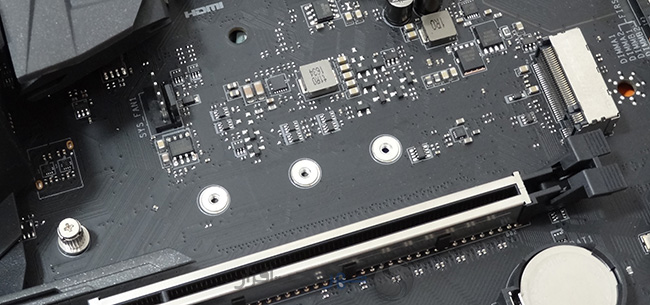

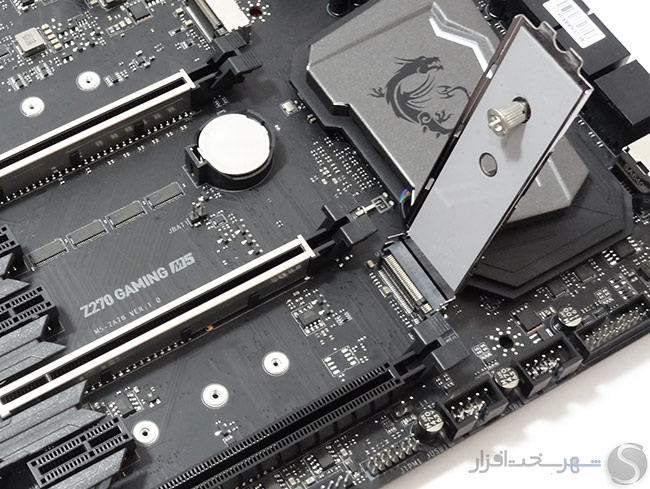

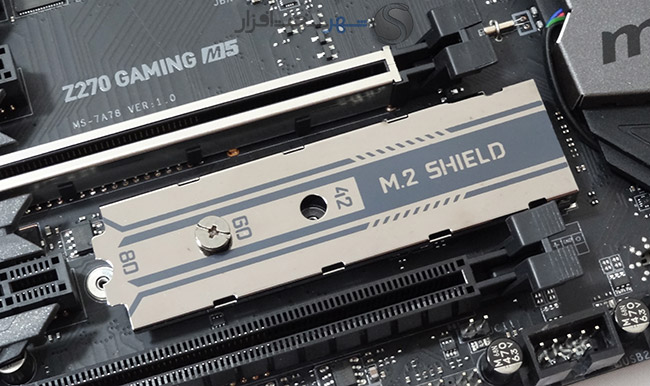

رابط‌های M.2 Socket 3 32Gb/s  این مادربرد که یکی تقریباً در مرکز مادربرد و پایین‌تر از اسلات پردازنده و دیگری بین اسلات های PCI-Express تعبیه شده‌اند، قابلیت نصب انواع تجهیزات ذخیره SATA با استانداردهای طول 2242/2260/2280/22110 (فقط اسلات پایین‌تر از سوکت پردازنده از تجهیزات با طول 110mm پشتیبانی می‌کند) و درگاه‌های Socket 3، M key و SSD های PCIe x4/x2/x1 را دارا می‌باشند. همچنین به لطف قابلیت‌های بی‌نظیر چیپست Intel Z270 این امکان فراهم شده تا با پیاده‌سازی پیکربندی RAID 0 برای تجهیزات پرسرعت نصب شده بر روی هر سه رابط M.2 Socket 3 32Gb/s  و U.2 32Gb/s با سرعتی خارق‌العاده به تبادل اطلاعات بپردازید!

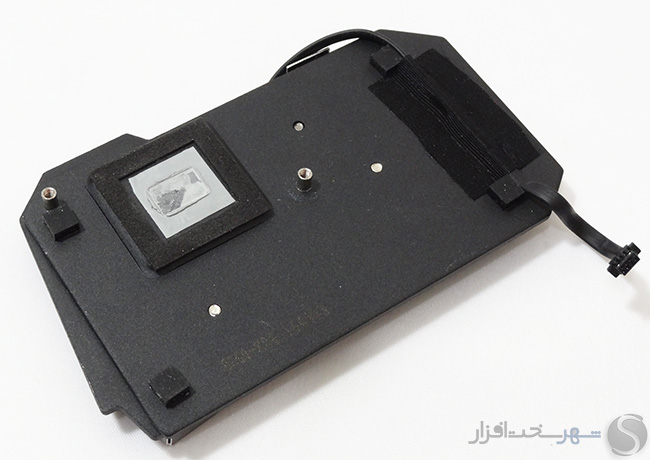

یکی از قابلیت‌های بی‌نظیر این مادربرد تجهیز یکی از اسلات های M.2 به پوشش فلزی مجهز به پد حرارتی تحت عنوان M.2 SHIELD است. این پوشش که در عمل به‌عنوان هیتسینک تجهیزات با گذرگاه M.2 عمل می‌کند با دفع سریع‌تر حرارت متصاعد شده از تراشه‌های حافظه فوق‌العاده پرسرعت این نوع تجهیزات، باعث افزایش محسوس کارایی آن‌ها در استفاده‌های طولانی مدت خواهد شد.

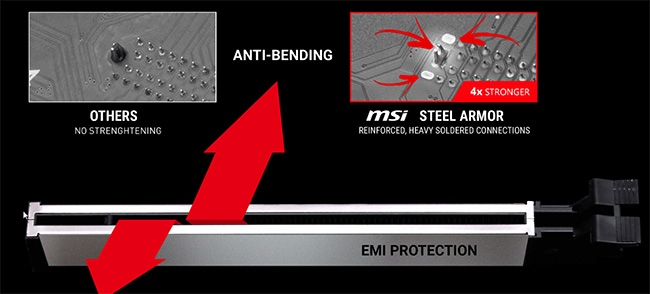

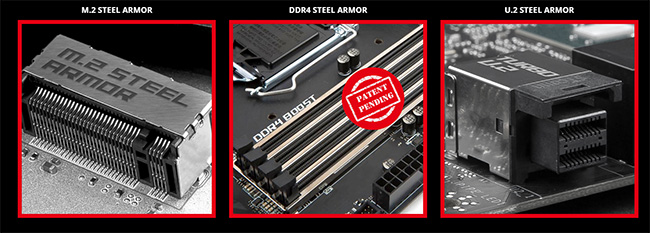

علاوه بر این تمامی DIMM های حافظه، اسلات های توسعه منشعب شده از کنترلر PCIe پردازنده، پورت‌های M.2 و U.2 نیز به محافظ فلزی مقاوم در برابر امواج الکترومغناطیسی مجهز شده‌اند. این امر در عمل باعث افزایش پایداری و پتانسیل اورکلاک شده و افزایش استحکام این گذرگاه‌ها در برابر وزن زیاد کارت‌های گرافیک رده بالا و قطع و وصل متعدد تجهیزات نام برده را در پی خواهد داشت.

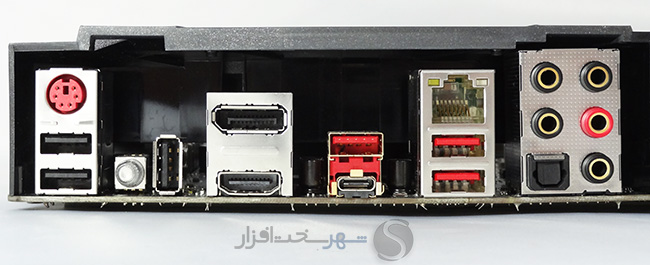

 پنل پشتی کیس این مادربرد متشکل از 2 پورت USB 3.1 Gen1 5Gb/s، سه پورت USB 2.0 منشعب شده از چیپست Intel Z270 و 2 پورت USB 3.1 Gen2 10Gb/s از نوع Type-A و Type-c منشعب شده از تراشه کنترلر مجزا ساخت کمپانی Asmedia می‌شود. همچنین در این بخش دو پورت از 3 پورت USB 2.0 نام برده به همراه یک پورت PS/2 GAMING Ports نامیده شده‌اند. به گفته کمپانی MSI بهینه سازی این پورت‌ها برای فعالیت در Polling rate بالا (500 تا 1000MHz) باعث کاهش زمان پاسخگویی موس از 8 میلی ثانیه به 1 میلی ثانیه می‌شود. ابن امر باعث عملکرد بسیار نرم‌تر موس در گیم ها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورت‌ها باعث افزایش طول عمر آن‌ها در برابر قطع و وصل‌های متعدد و جلوگیری از زنگ زدگی آن‌ها می‌شود.

خروجی‌های تصویر را نیز در این پنل، 1 عدد HDMI 1.4b به همراه یک عدد DisplayPort 1.2  با قابلیت پشتیبانی از رزولوشن 4k تشکیل می‌دهند. لازم به ذکر است هر 2 این خروجی به‌صورت هم‌زمان در حالت‌های Extend mode و Clone mode قابلیت ارائه تصویر را دارند.

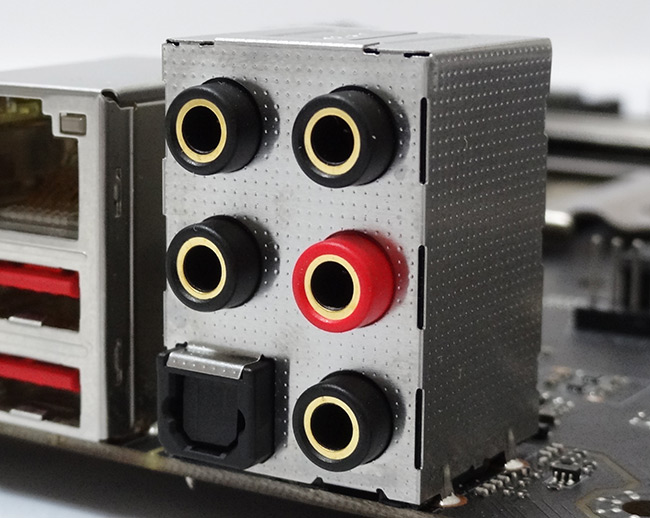

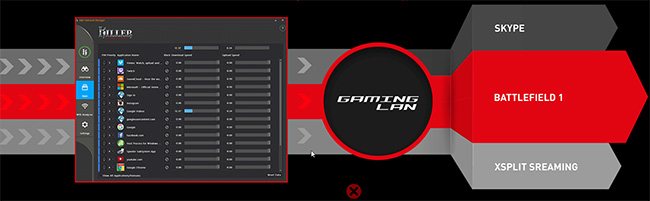

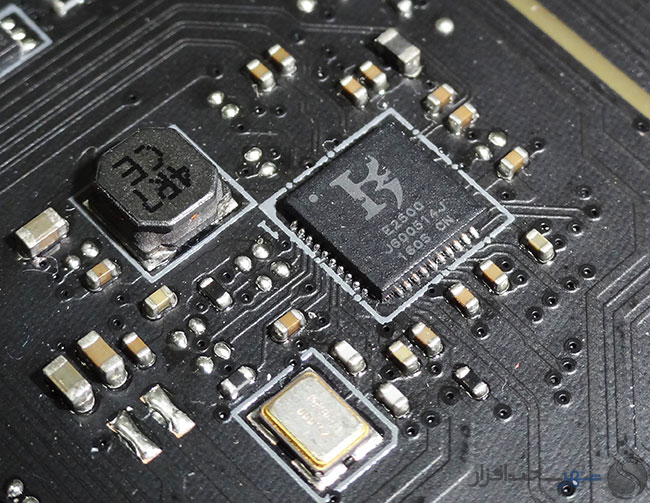

1 عدد پورت Gigabit LAN منشعب از تراشه Killer E2500 به همراه خروجی‌های صدای Optical S/PDIF  و جک‌های 3.5mm هشت کاناله نیز سایر پورت‌های این پنل را تشکیل می‌دهند.

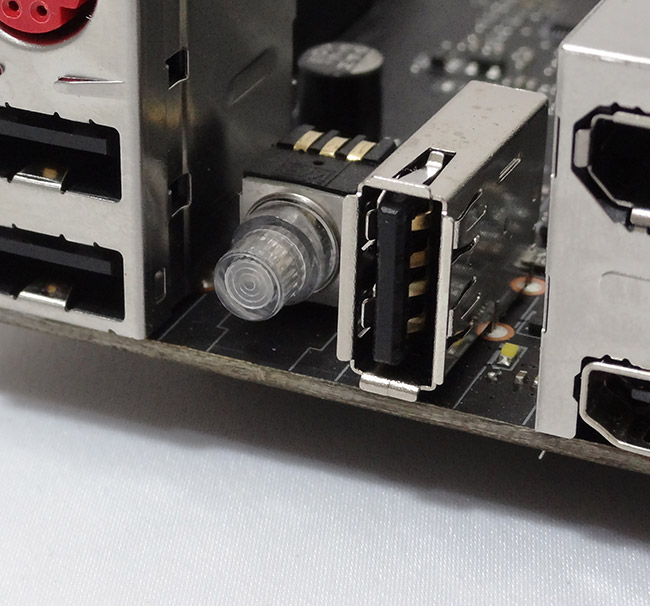

علاوه بر پورت‌های نام برده یک عدد DIP-Switch تحت عنوان Clear CMOS نیز در کنار پورت‌های GAMING تعبیه شده که در مواقع لازم با فشردن آن تنظیمات UEFI Bios این مادربرد به حالت پیش فرض بر می‌گردد.

اما پورت سوم USB 2.0 این پنل (تعبیه شده در کنار سوئیچ Clear CMOS) علاوه بر عملکرد اصلی خود به‌عنوان رابط قابلیت +BIOS Flashback نیز عمل می‌کند. با استفاده از این قابلیت بدون نیاز به نصب پردازنده و یا حافظه RAM بر روی سیستم و حتی وارد شدن به سیستم عامل و یا محیط UEFI Bios، تنها با دانلود و انتقال فایل Bios به یک USB Flash Drive و اتصال آن به پورت USB نام برده تنها با فشردن و نگه داشتن 3 ثانیه‌ای سوئیچ مخصوص تعبیه شده بر روی برد فرآیند به‌روزرسانی Bios آغاز می‌شود. این سامانه در مواقعی که محتویات تراشه Bios به هر علتی آسیب دیده‌ است کاربردی حیاطی دارد.

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع  8l+2Phase Digital PWM است که در این بین 8Phase وظیفه تأمین ولتاژ هسته پردازنده (Vcore) را بر عهده دارند و 2Phase ولتاژ تراشه گرافیکی تعبیه شده در پردازنده (VCCGT) را تأمین می‌کنند. همچنین از متریال بسیار باکیفیت به کار رفته در آن می‌توان به خازن‌های جامد ژاپنی DARK CAP با عمر بسیار بالا، جریان نشتی و ESR فوق‌العاده کم به همراه چوک‌های پربازده TITANIUM CHOKE اشاره کرد.

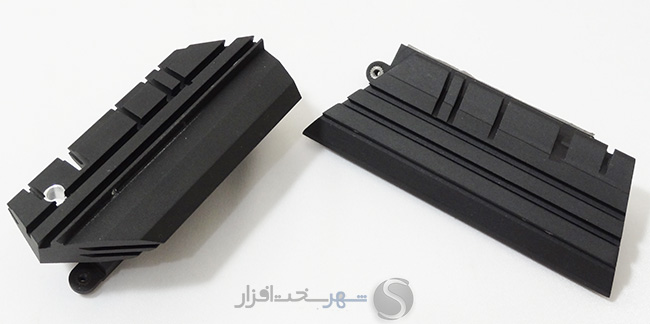

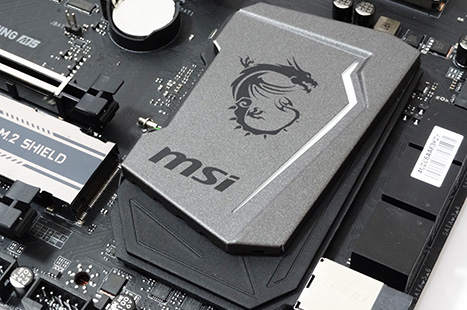

هیتسینک های آلومینیومی خنک کننده در این مادربرد به 2 بخش کلی تقسیم شده‌اند. بخش اول که خنک کننده ماسفت های مدار رگولاتور ولتاژ پردازنده هستند شامل دو هیتسینک آلومینیومی می‌شوند که کاملاً مستقل از یکدیگر عمل می‌کنند.

بخش دوم نیز که همانند مدل‌های مشابه نسل قبل طراحی خاص و ناموزون داشته و لوگو اژدها دراگون نیز بر روی آن نقش بسته است وظیفه دفع حرارت از چیپست Intel PCH Z270 را بر عهده دارد.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم!

همان‌طور که اشاره شد روی هم رفته با توجه به رنج قیمت مادربرد با PCB نسبتاً خلوت روبرو هستیم و تقریباً در هیچ بخش تراکم بالای قطعات و تراشه‌های جانبی مشاهده نمی‌شود.

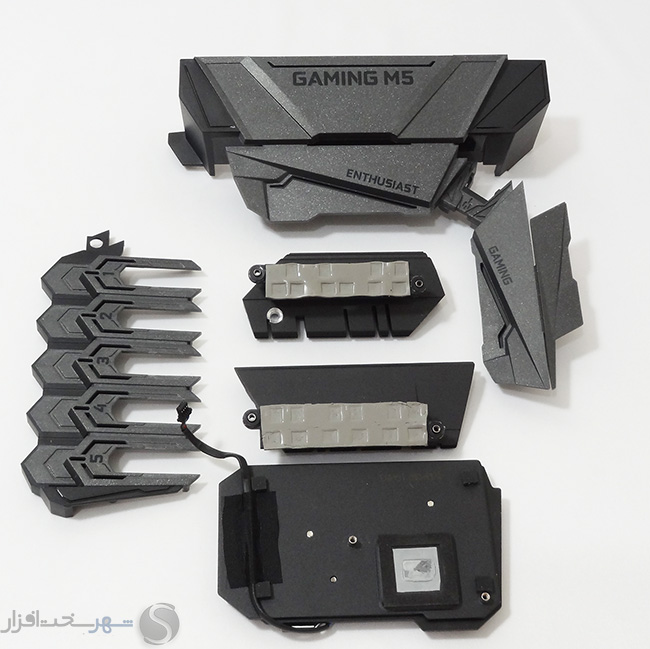

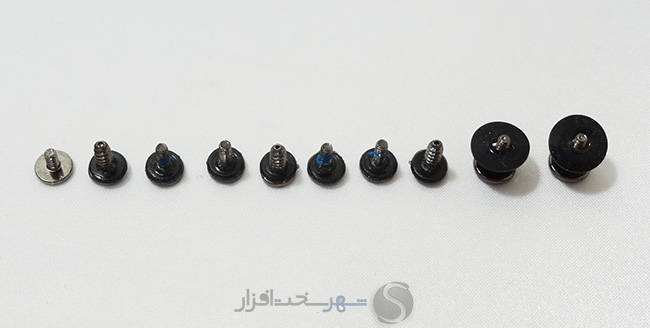

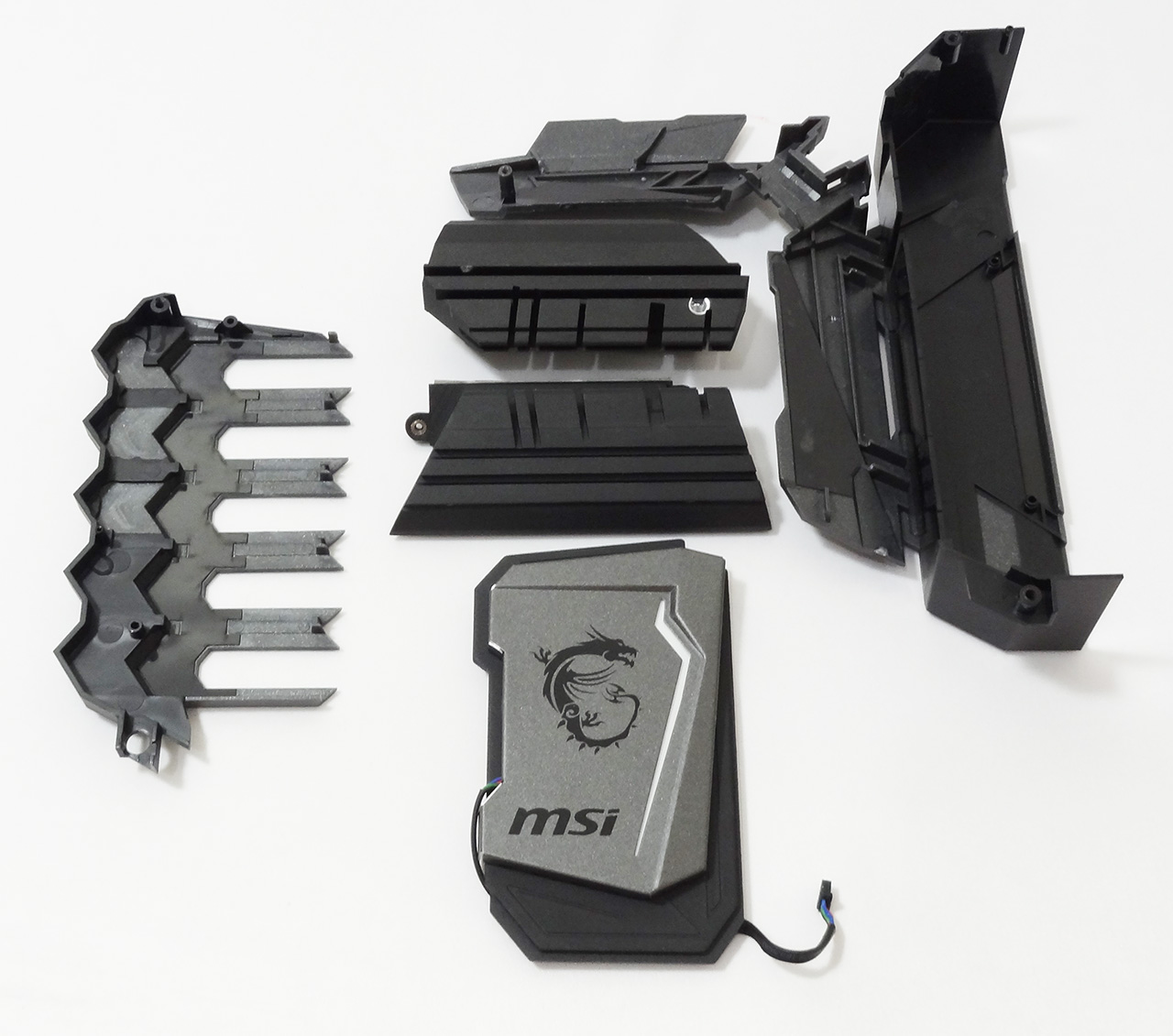

در تصویر فوق در سمت بالا هیتسینک های سیستم خنک کننده به همراه 10 پیچ برای نصب آن‌ها بر روی PCB و در کنار آن‌ها نیز پوشش‌های پلاستیکی تعبیه شده در کنار اسلات های توسعه و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید.

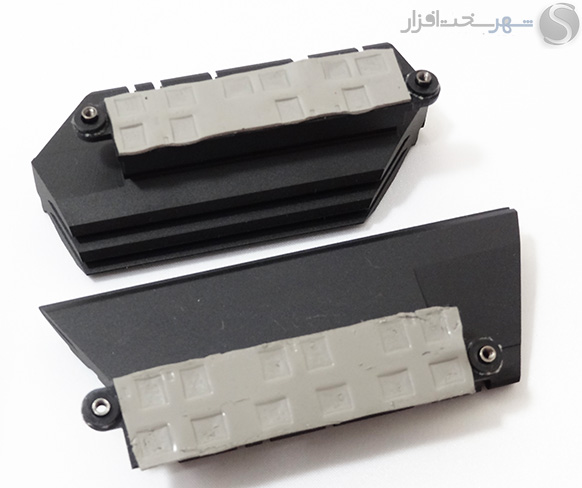

کمپانی MSI مثل همیشه برای انتقال بهتر و بهینه‌تر حرارت به هیتسینک های مدار رگولاتور ولتاژ پردازنده از پدهای حرارتی و برای هیتسینک های PCH از خمیر حرارتی مخصوص استفاده کرده است. همچنین در تصویر بالا کانکتور مخصوص 4 پین جهت تغذیه RGB LED های تعبیه شده بر روی چیپست PCH را ملاحظه می‌کنید.

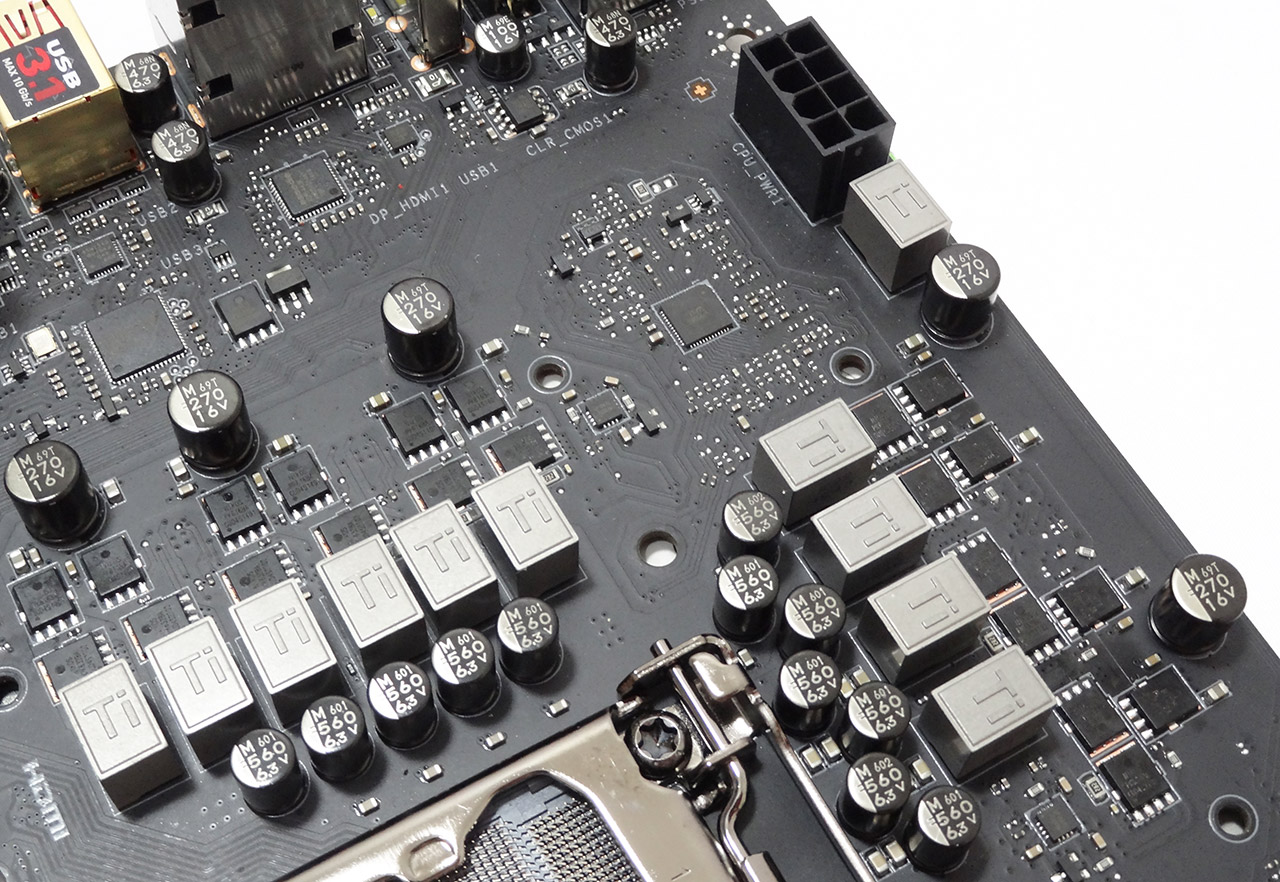

در تصویر بالا در نمایی بسته تمامی کامپوننت های تشکیل دهنده مدار رگولاتور ولتاژ پردازنده این مادربرد را ملاحظه می‌کنید. جریان مورد نیاز این مدار به‌واسطه یک کانکتور 8Pin E-ATX از منبع تغذیه سیستم دریافت می‌شود. همچنین همان‌طور که اشاره شد تمامی قطعات به کار رفته در این مادربرد دارای استاندارد نظامی  Military Class 5 هستند.

اما بگذارید کمی بیشتر با ویژگی‌های قطعات به کار رفته در این مدار آشنا شویم.

  • خازن‌های ژاپنی DARK CAPS

این خازن‌ها با داشتن هسته آلومینیومی و "مقاومت معادل سری" (ESR) بسیار ناچیز به‌صورت میانگین عمری بالغ بر 10 سال دارند.

  • چوک‌های TITANIUM

این نوع چوک‌ها به دلیل طراحی خاص و کیفیت ساخت بسیار بالا در مقایسه با چوک‌های معمولی 10% بازدهی بیشتر دارد و تقریباً 30% نیز خنک‌تر عمل می‌کند. این امر در نهایت افزایش پایداری و پتانسیل اورکلاک را در پی دارد.

  • ملزومات استانداردهای نظامی

اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سخت‌ترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.

همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به گونه‌ای است که باعث کاهش چشمگیر تداخل الکترومغناطیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتورهای این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاه‌های احتمالی را به حداقل می‌رساند.

در تصویر بالا ماسفت های کانال N مدل PK632BA و PK616BA ساخت کمپانی uPI Semiconductor به کار رفته در مدار رگولاتور ولتاژ این مادربرد را ملاحظه می‌کنید. از جمله ویژگی‌های ممتاز این ماسفت های Low-RDS On می‌توان به تحمل جریان لحظه‌ای Id تا 150 آمپر اشاره کرد. همچنین این ماسفت ها در حالت کارکرد مداوم و در دمای 25 درجه سانتی‌گراد نیز می‌توانند 27 آمپر جریان DC را به‌طور مداوم قطع و وصل کنند. این نوع ماسفت ها که ترکیبی کاملاً میان رده محسوب می‌شوند بیش از 4 سال است که در مادربردهای کمپانی MSI مشاهده می‌شوند.

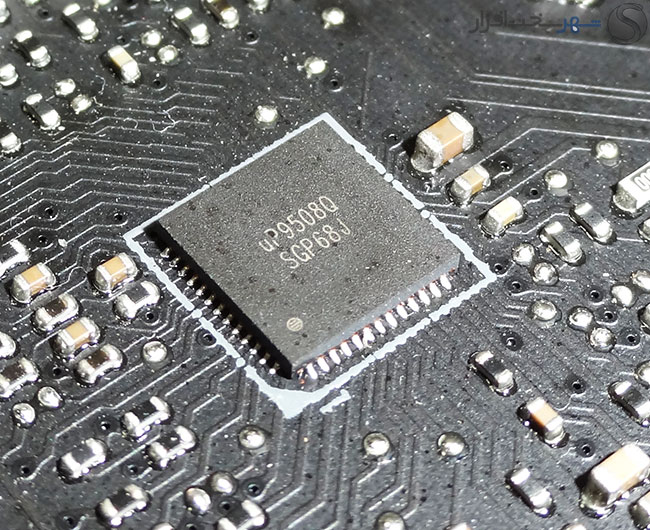

تراشه PWM Controller این مدار مدل Up9508Q ساخت کمپانی نام آشنای uPI Semiconductor است. این تراشه در واقع یک کنترلر از نوع 4l+2Multiphase digital Regulator است که با جدیدترین استانداردهای کمپانی اینتل (IMVP8) سازگاری کامل دارد.

اما شاید برای شما نیز سؤال شده باشد که چگونه یک PWM Controller 4+2Phase این مدار 10Phase را کنترل و مدیریت می‌کند؟

استفاده از تکنیک‌های تحت عنوان Phase Doubler که معمولاً با استفاده از چیپ های XPhase یا ... قابل پیاده سازی می‌باشد از جمله راه‌هایی است که کمپانی‌های سازنده برای اجرای این‌گونه پیکربندی‌ها استفاده می‌کنند.

کمپانی MSI با استفاده از 4 تراشه MOSFET Driver با خروجی دو کاناله، 4Phase خروجی اول این کنترلر را که وظیفه تأمین جریان مورد نیاز پردازنده را بر عهده دارند در عمل به 8Phase تبدیل کرده است.

در تصویر بالا یکی از 4 تراشه Up1961S ساخت کمپانی uPI Semiconductor را ملاحظه می‌کنید. این چیپ یک Quad High Voltage MOSFET Driver و Dual Synchronous-rectified buck converter محسوب می‌شود که در کنار درایو کردن ماسفت های این مدار، به‌عنوان Phase Doubler نیز عمل می‌کند.

در تصویر بالا نیز مدار 1Phase رگولاتور ولتاژ ماژول‌های حافظه را مشاهده می‌کنید که ترکیب قطعات به کار رفته در آن تقریباً مشابه مدار رگولاتور ولتاژ پردازنده است.

نگاهی نزدیک‌تر (سیستم صوتی Audio Boost 4 و تجهیزات گیمینگ شبکه)

سیستم صوتی Audio Boost 4

بدون شک یکی از محوری‌ترین و در عین حال مهم‌ترین امکانات مادربردهای گیمینگ رده بالا و گران قیمت حال حاضر سیستم صوتی باکیفیت، مدرن، قدرتمند و با وضوح و خلوص خروجی بالاست. Audio Boost که عنوان تجاری سیستم‌های صوتی مادربردهای رده بالای کمپانی MSI محسوب می‌شود یکی از خوش صداترین سیستم‌های صوتی مجتمع بر روی مادربرد محسوب می‌شود. جدیدترین ویرایش این سیستم صوتی که عنوان Audio Boost 4 را با خود به یدک می‌کشد یکی دیگر از نقاط قوت این مادربرد محسوب می‌شود. این سیستم صوتی متشکل از 8 بخش مختلف برای پردازش، بازسازی و تقویت سیگنال صوتی می‌باشد تا خروجی نهایی آنچه باشد که حرفه‌ای‌ها و البته گیمرها آن را طلب می‌کنند! در این بخش قصد داریم به معرفی و کالبد شکافی این 7 بخش بپردازیم.



  • ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد

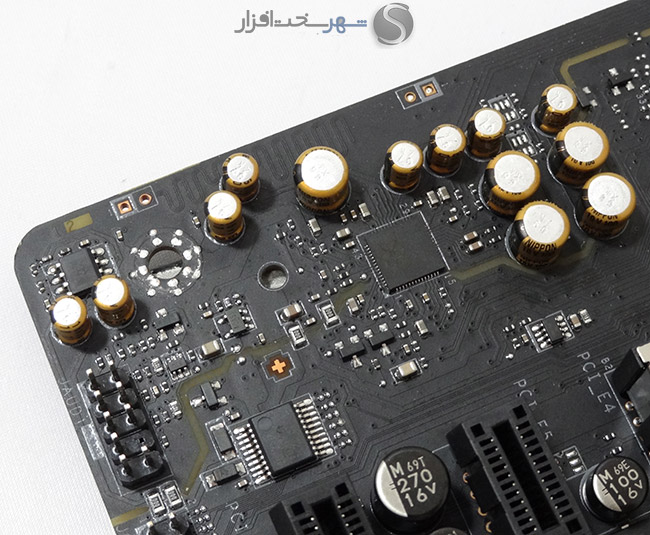

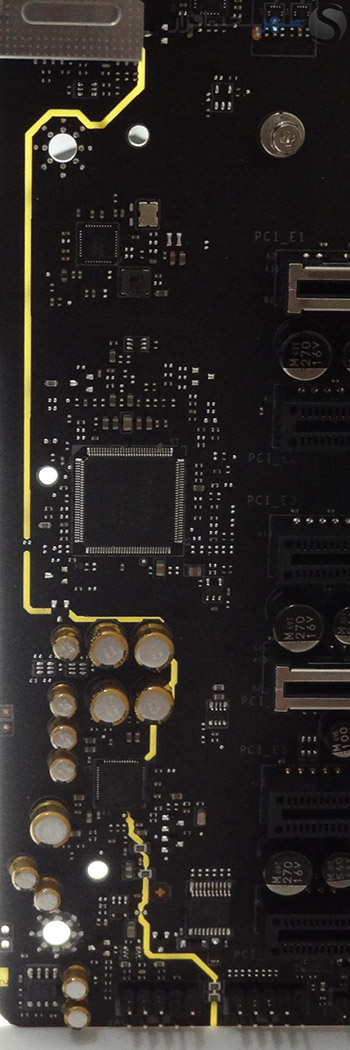

در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود سبب کاهش محسوس Crosstalk خواهد شد.

  • Audio Codec باکیفیت و مدرن

قلب این سیستم صوتی متشکل از جدیدترین و باکیفیت‌ترین تراشه Codec 32-bit صوتی کمپانی Realtek (ALC1220) با SNR بیش از 120dB در بخش DAC و 110dB در بخش ADC خود است.

  • جک‌های 3.5mm خروجی صدای آنالوگ با روکش طلا

خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای خواهد بود.

  • خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon

خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 13 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهند.

  • حذف صداهای مزاحم (DE-POP PROTECTION)

بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. MSI با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است.

  • آمپلی‌فایر هدفون اختصاصی با امپدانس خروجی حداکثر 600 اهم

خروجی صدا کدک این مادربرد در بخش Front توسط تراشه OPAMP مدل QPA1652 که دارای امپدانس خروجی تا 600 اهم (تطبیق امپدانس به‌صورت خودکار) می‌باشد تقویت می‌شود. این سامانه در حال حاضر یکی از کارآمدترین‌ها جهت تطبیق امپدانس با هدفون‌های حرفه‌ای به شمار می‌رود.

  • پردازش نرم‌افزاری به‌واسطه Nahimic Sound Technology 2

تجربه ثابت کرده که همواره حتی بهترین و خاص‌ترین سیستم‌های صوتی نیز بدون کنترل و پردازش نرم افزاری سیگنال صوتی حرفی برای گفتن نخواهند داشت. در واقع سخت افزار و نرم افزار در این امر مکمل یکدیگر هستند و عملکرد متوازن و هماهنگ این دو، نقش مهمی در دل‌چسب‌تر بودن صدای خروجی بازی می‌کند.

کمپانی MSI نسل دوم نرم افزار Nahimic را با سیستم صوتی این مادربرد همراه کرده است که حقیقتاً بسیار بی‌نقص و پویا عمل می‌کند و با توجه به امکانات بسیار متعددی که همراه خود دارد تقریباً برای هر نوع سلیقه صوتی جنس صدای مختص به خود را در خروجی ارائه می‌دهد.

همان‌طور که ملاحظه می‌کنید رابط کاربری بسیار زیبای این نرم افزار در صفحه اصلی حاوی چندین پروفایل‌ها آماده برای کاربردهای چند رسانه‌ای و گیمینگ در ژانرهای مختلف می‌باشد. همچنین سامانه‌های افزایش غلظت فرکانس‌های بالا (Treble Enhancer)، افزایش غلظت فرکانس‌های پایین (Bass Boost)، کنترل هوشمند حجم صدا (Smart Loudness)، شبیه ساز صدای فراگیر (Virtual Surround)، اVoice Clarity و افکت Reverb نیز در این بخش پیش بینی شده است.

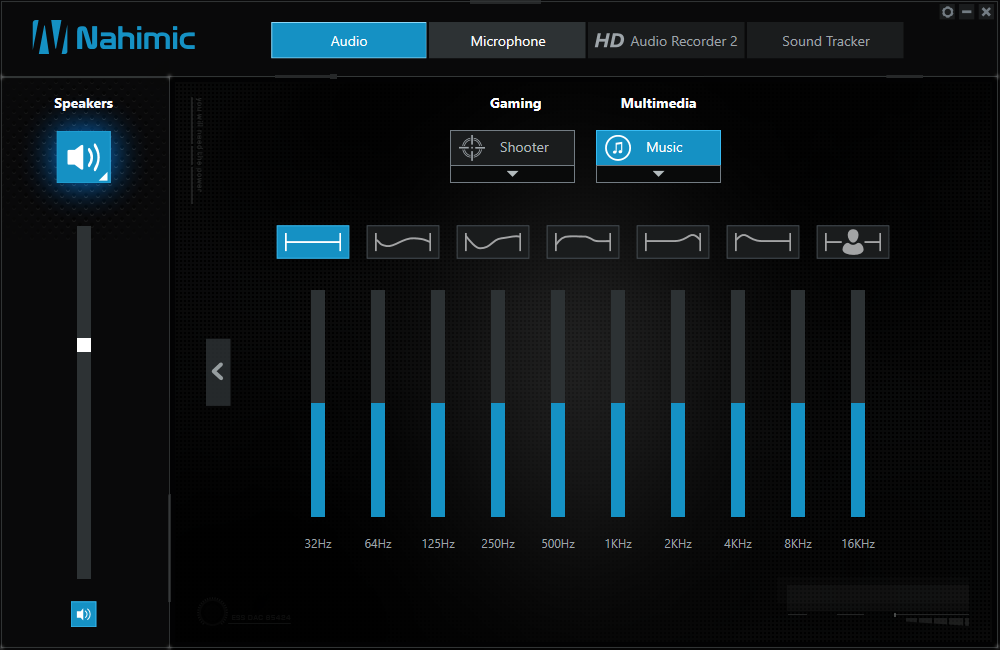

علاوه بر این با استفاده از اکولایزر 10 باند گرافیکی در نظر گرفته شده امکان تنظیم سطوح مختلف صدا با دقت و پویایی عملکرد بسیار بالا فراهم شده است.

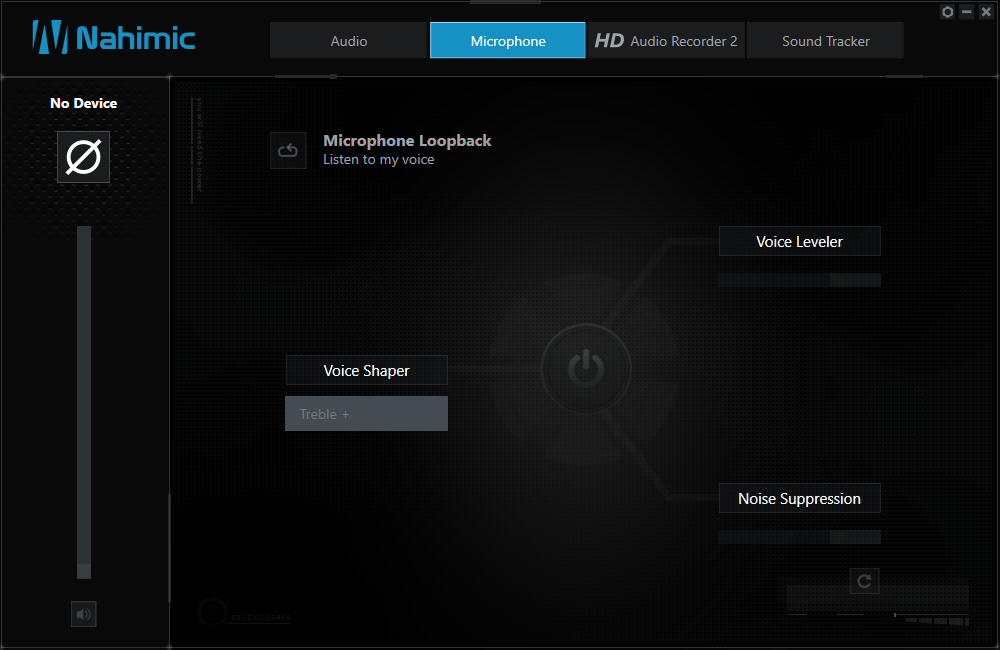

در بخش Microphone امکانات بسیار جالبی مانند Microphone Loopback، Voice Leveler، Voice Shaper و قابلیت حذف صداهای مزاحم اطراف در نظر گرفته شده است که در نوع خود کم نظیر محسوب می‌شود.

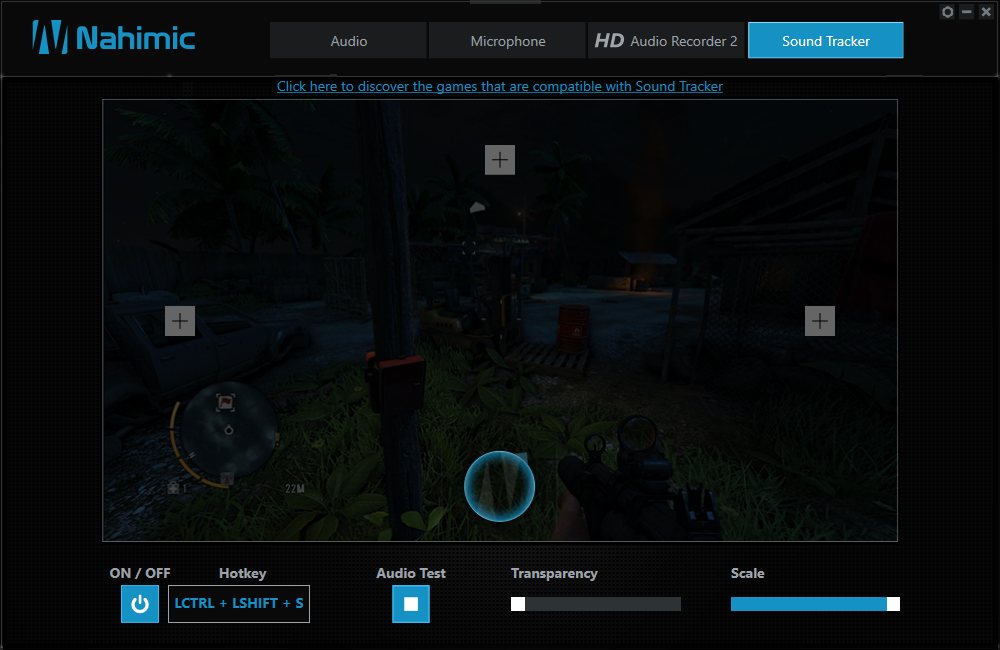

در قسمت Sound Tracker این قابلیت فراهم شده تا در بازی‌های رایانه‌ای با نمایش یک رادار در تصویر محل اختفاء دشمنان خود را در سریع‌ترین زمان ممکن پیدا کنید.

البته درایور اصلی Realtek نیز بر روی این مادربرد نصب می‌شود و قابلیت تنظیم ضریب تقویت آمپلی‌فایر خروجی صدا در 3 حالت مختلف و تنظیم امپدانس هدفون در آن گنجانده شده است.

کنترلر گیمینگ شبکه مدل Killer E2500

تلفیقی از سرعت، زمان تأخیر بسیار پایین، عملکرد هوشمند و کنترل حداکثر بر روی Task های شبکه از قابلیت‌هایی است که کنترلر شبکه Gigabit Ethernet مدل Killer E2500 ساخت کمپانی Qualcomm برای این مادربرد فراهم است. از جمله مهم‌ترین ویژگی‌های کنترلر جدید Killer E2500 می‌توان به سامانه جدید کاهش دهنده لگ و زمان تأخیر Advanced Stream Detect™ 2.0 جهت اولویت بندی هوشمند ترافیک گیمینگ و کاربردهای چند رسانه‌ای اشاره کرد. قابلیت‌هایی که در عمل باعث افزایش 3 برابر کارایی پردازش Packet ها و کاهش 10 برابری زمان تأخیر در بازی‌های آنلاین در وضعیت‌های Multi-Tasking می‌شود.

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌ها لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی MSI با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک و ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

از دیگر قابلیت‌های کم نظیر شبکه در این مادربرد، پشتیبانی آن از نرم افزار جدید و هوشمند MSI GAMING LAN MANAGER است. از جمله قابلیت‌های این نرم افزار می‌توان به اولویت بندی هوشمند و دستی Task های مختلف شبکه و مانیتورینگ هوشمند و برخط اشاره کرد.

نگاهی نزدیک‌تر (معرفی مهم تراشه‌های کنترلر و قابلیت‌های ویژه)

نگاهی نزدیک‌تر (معرفی مهم تراشه‌های کنترلر و قابلیت‌های ویژه)

همان‌طور که در بخش‌های قبلی نیز به آن اشاره شد این مادربرد به سامانه بازیابی Bios آسیب دیده تحت عنوان +BIOS Flashback مجهز شده است. سوئیچی که در تصویر بالا ملاحظه می‌کنید و دقیقاً در بالای DIMM های حافظه تعبیه شده است جهت فعال سازی این قابلیت تعبیه شده است.

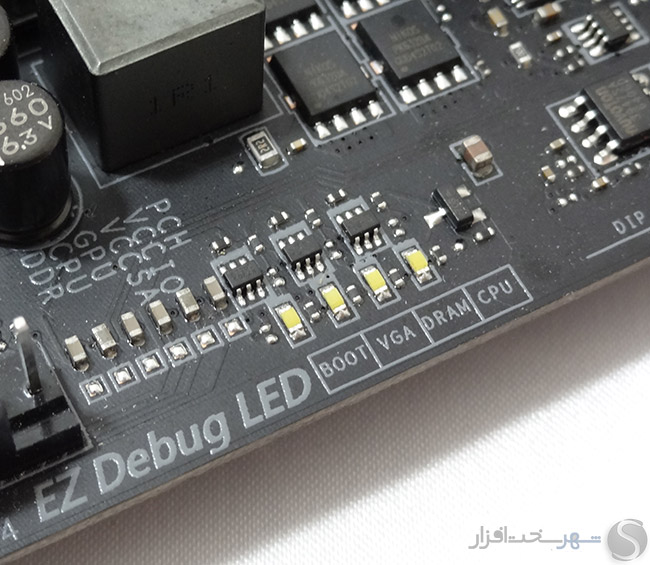

در کنار کانکتور 24Pin پاور 4 عدد SMD LED تحت عنوان EZ Debug LED تعبیه شده‌اند. این LED ها در حین راه اندازی سیستم و هم‌زمان با طی شدن مراحل Post روشن می‌شوند. در صورتی که قطعاتی مانند CPU، DRAM، VGA و یا تجهیزات BOOT سیستم به هر علتی آسیب دیده باشند LED مورد نظر آن بخش روشن مانده و کاربر در کمترین زمان ممکن، قطعه معیوب را شناسایی می‌کند.

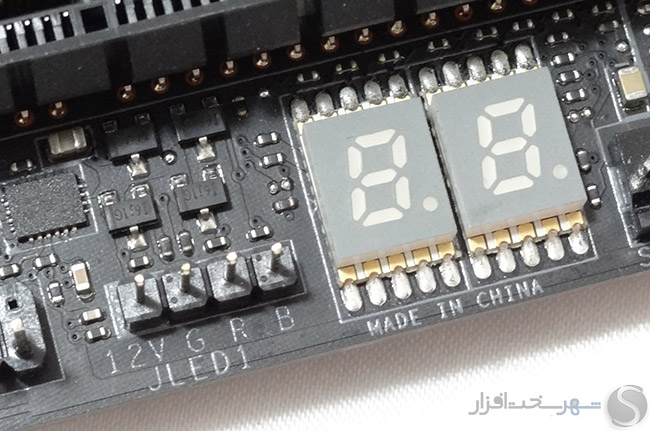

همچنین یک عدد سون سگمنت دو رقمی نیز در بخش پایینی PCB تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص مشکلات سخت‌افزاری بخش‌های مختلف سیستم را گزارش می‌کند.

در کنار این دیباگر نیز یک کانکتور مخصوص 4Pin در نظر گرفته شده است تا در صورت نیاز کاربر با اتصال نوارهای RGB LED 12V موجود در بازار به آن از یک نورپردازی نمام عیار لذت ببرد. این کانکتور قابلیت پشتیبانی از نوارهای مدل سری 5050 با جریان حداکثر 3A و طول حداکثر 2 متر را دارا می‌باشد.

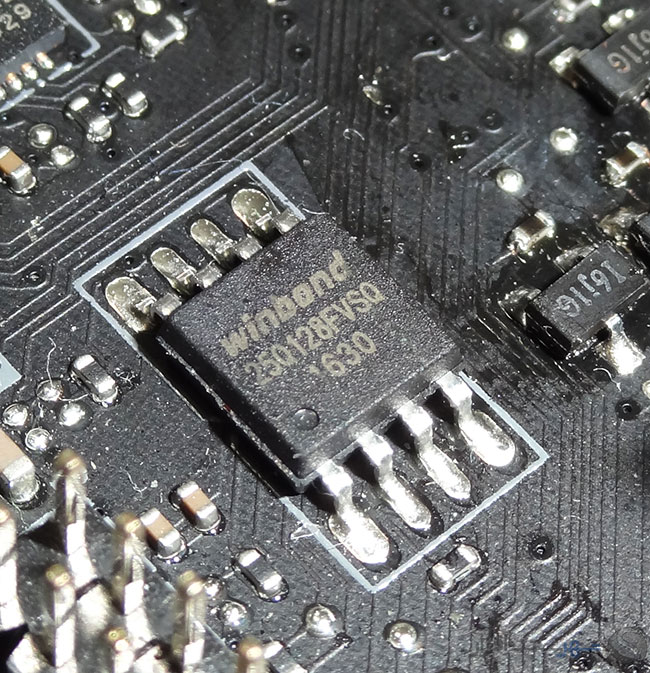

در تصویر بالا نیز تراشه Winbond 26Q128FVSQ  را ملاحظه می‌کنید. این تراشه Flash Memory با حجم 128Mb است که UEFI Bios این مادربرد را در خود جای داده است.

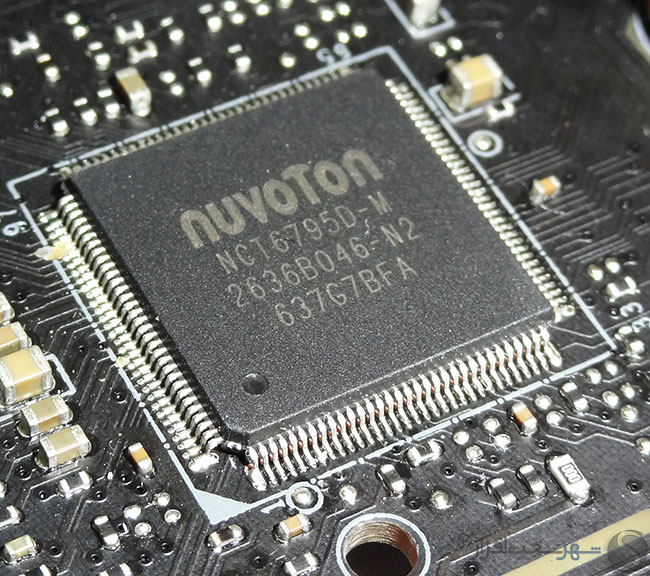

مانیتورینگ ولتاژ، حرارت و کنترل سرعت فن‌ها نیز در این مادربرد توسط تراشه nuvoTon NCT6795D صورت می‌گیرد.

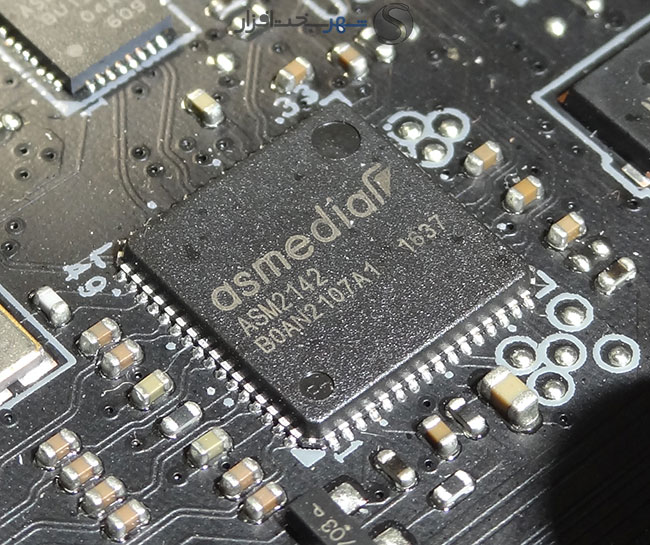

همان‌طور که اشاره شد این مادربرد مجهز به دو پورت USB 3.1 Gen2 (یک پورت از نوع Type-c و یک پورت دیگر از نوع Type-A) در پنل پشتی مادربرد است. این 2 پورت از 1 تراشه Universal Serial Bus 3.1 host controller مدل ASM2142 ساخت کمپانی asmedia منشعب شده‌اند. هر یک از این تراشه‌ها به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست Intel Z270 ارتباط برقرار می‌کنند.

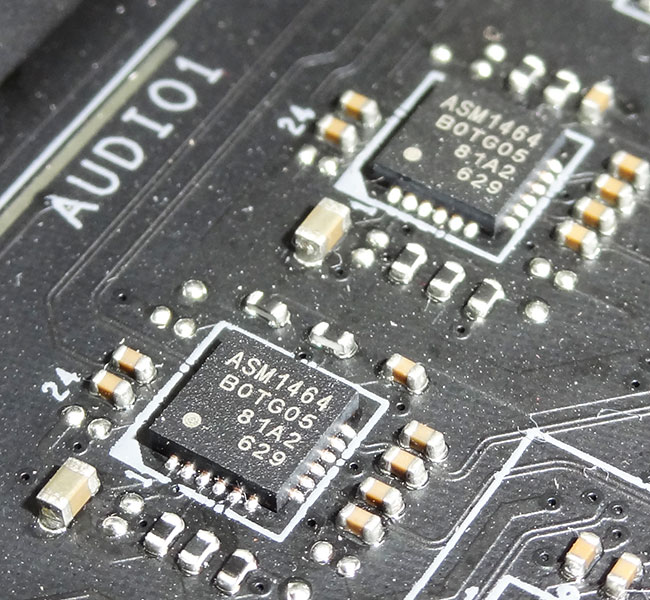

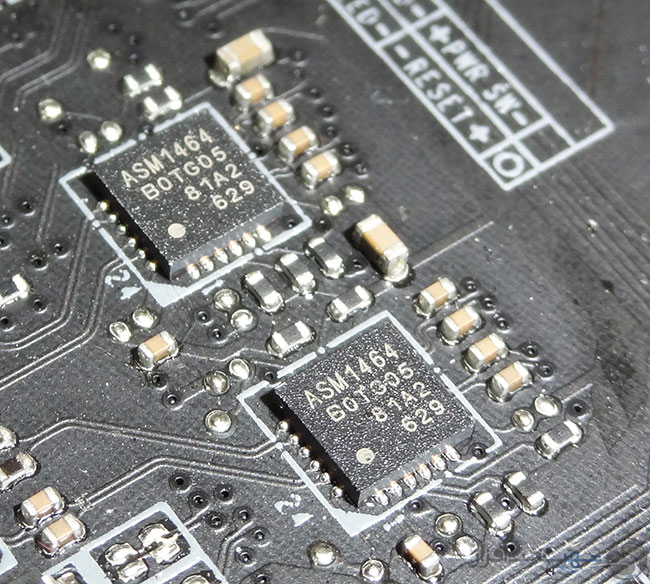

MSI در اقدامی بی‌نظیر با تعبیه 4 تراشه USB 3.0 Repeater سیگنال DATA تمامی پورت‌های USB 3.0 در نظر گرفته شده برای این مادربرد را تقویت کرده است. این امر در عمل باعث کاهش افت سیگنال در اثر اتصال کابل‌های طویل و افزایش پایداری عملکرد پورت‌های USB 3.0 در این مادربرد می‌شود.

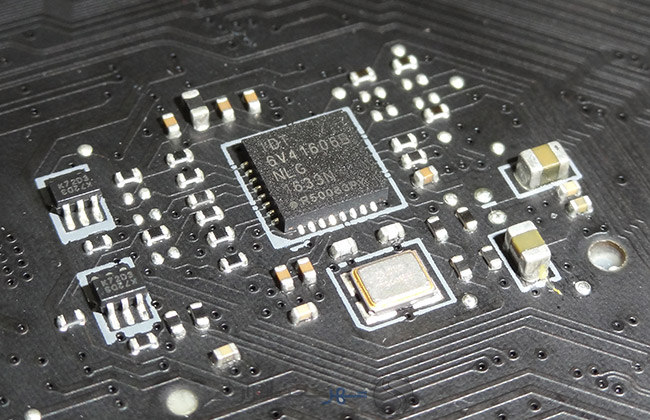

در تصویر بالا تراشه BCLK Clock Generator اختصاصی این مادربرد که در پشت PCB تعبیه شده است را مشاهده می‌کنید. از قابلیت‌های کم نظیر این تراشه مدل 6V41606B ساخت کمپانی IDT می‌توان به اورکلاک فرکانس BCLK به‌صورت فول رنج در محدوده 70l– 655MHz اشاره کرد.

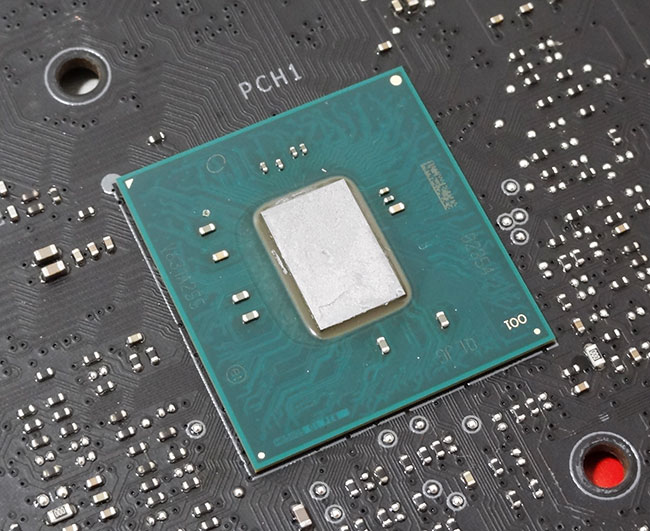

در تصویر بالا نیز قلب این مادربرد یعنی Intel PCH Z270 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82Z270 نیز شناخته می‌شود دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و دارای حداکثر TDP آن نیز حدوداً 6W است.

متد و سیستم تست

متد و سیستم تست

تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

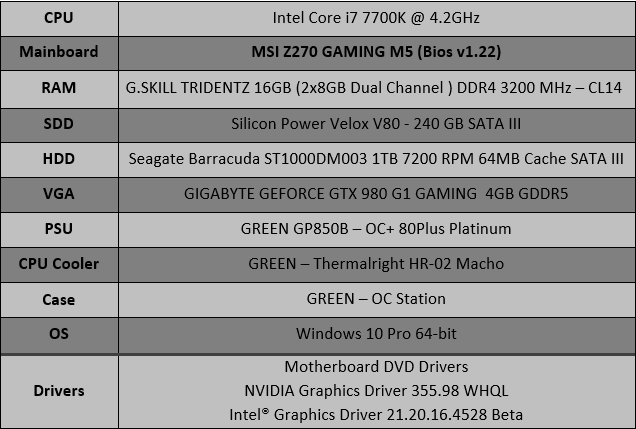

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

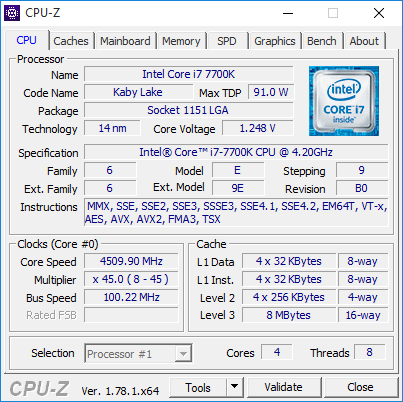

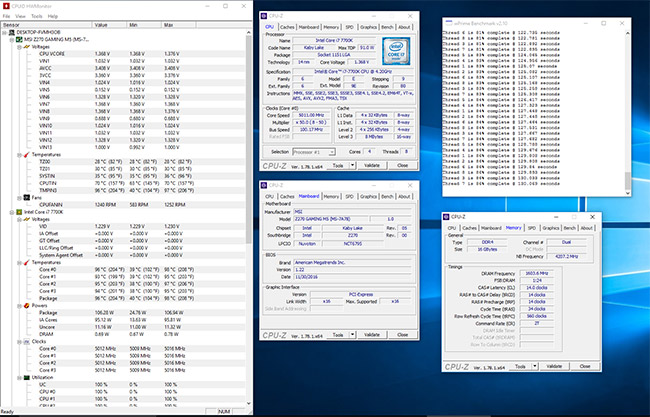

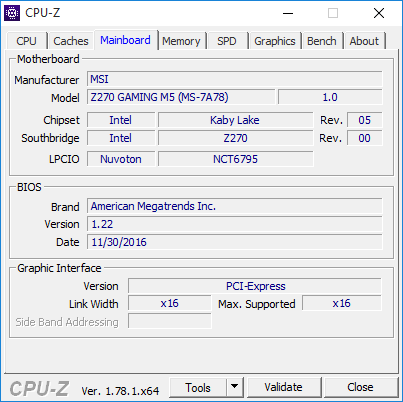

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:







همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

  • 3DMARK 2013 v1.5.915
  • 3DMARK 11 v1.0.132
  • PCMARK 7 1.4.0
  • PCMARK 8 v2.5.419
  • AIDA64 Extreme Edition 5.8.4000
  • CrystalDiskMark 5.0.2
  • CINEBENCH R15
  • Dolphin Benchmark 4.0.2
  • POV-Ray 3.7
  • CPU-Z 1.78.1
  • OCCT 4.4.2
  • FurMark 1.17.0.0
  • SiSoftware Sandra Professional Business 2016.01.22.10
  • MediaEspresso Media Convertor Deluxe 7.5.8022.61105
  • Super PI 1.9 WP
  • wPRIME 2.10
  • 7-Zip 15.14
  • WinRAR 5.30
  • Bioshock Infinite
  • Sniper Elite III
  • Batman: Arkham Origins
  • GTA V
  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.30
  • Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

MSI CLICK BIOS 5

MSI CLICK BIOS 5

MSI هم‌زمان با عرضه مادربردهای سری 200 از نسل پنجم رابط گرافیکی CLICK BIOS رونمایی کرد. این رابط کاربری به‌صورت کلی و ساختار پایه همان ویژگی‌های نسل اولیه این رابط را به ارث برده است ولی به‌مراتب کامل تر، روان‌تر و البته زیباتر از قبل شده است.

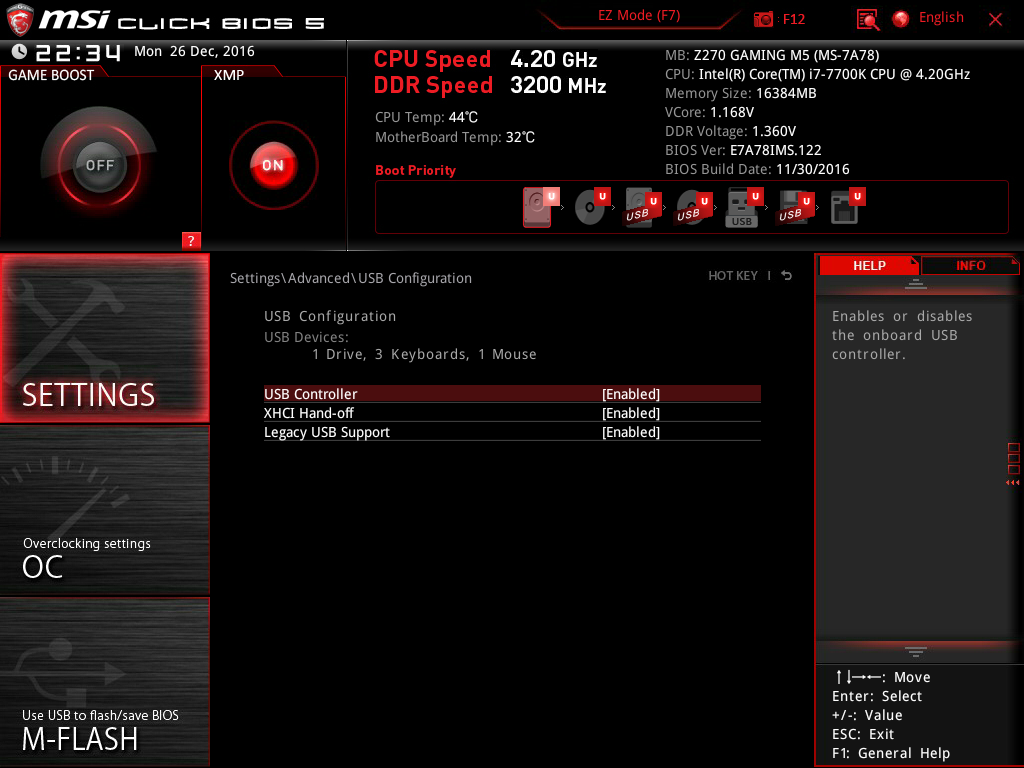

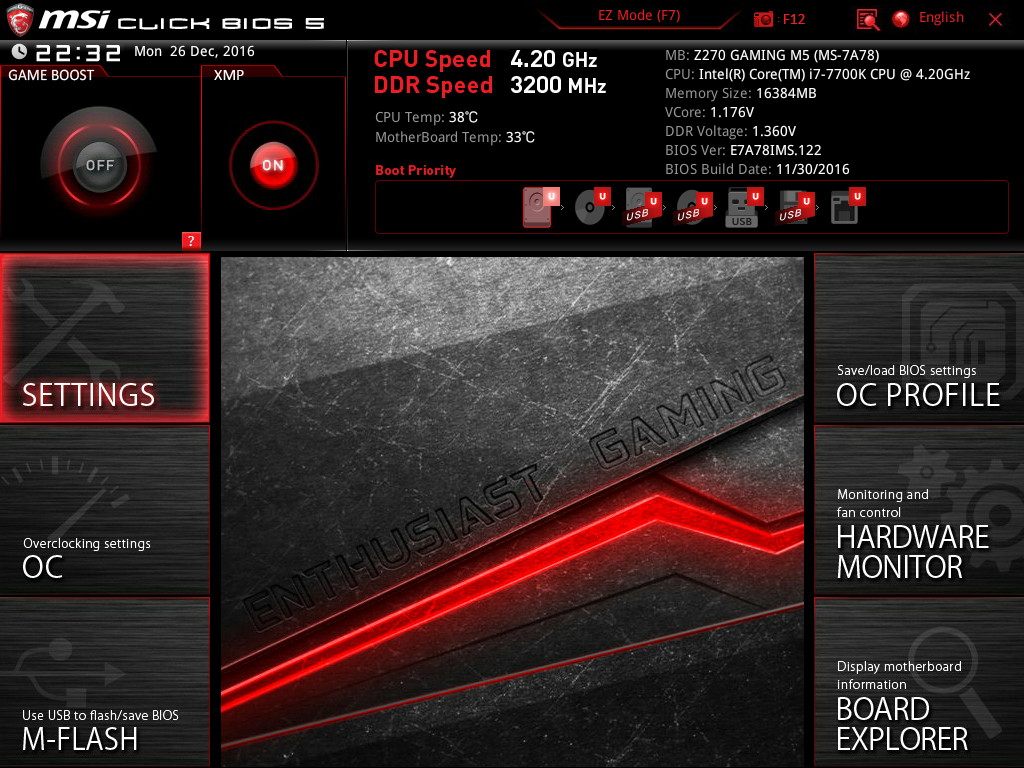

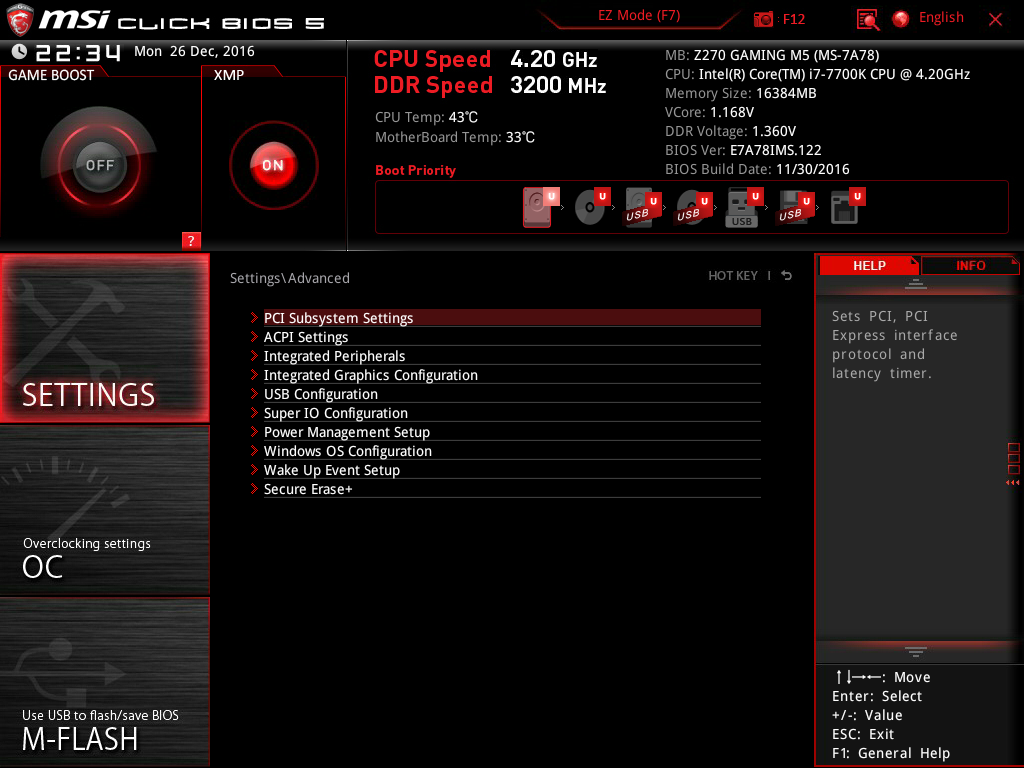

همان‌طور که ملاحظه می‌کنید در حالت Advanced Mode که به رابط کاربری پیش فرض این بایوس است در بخش بالایی، مشخصات کامل سیستم به همراه فرکانس‌ها، ولتاژها و حرارت مهم‌ترین بخش‌های این پلتفرم به‌صورت Real Time مانیتور می‌شود. همچنین قابلیت اورکلاک ماژول‌های RAM به واسطه قابلیت XMP و اورکلاک خودکار سیستم به واسطه قابلیت GAME MODE تنها با کلیک بر روی آیکون‌های مورد نظر فراهم شده است. علاوه بر این تنها با چند Drag & Drop ساده می‌توانید اولویت Boot تجهیزات ذخیره سازی را تغییر دهید.

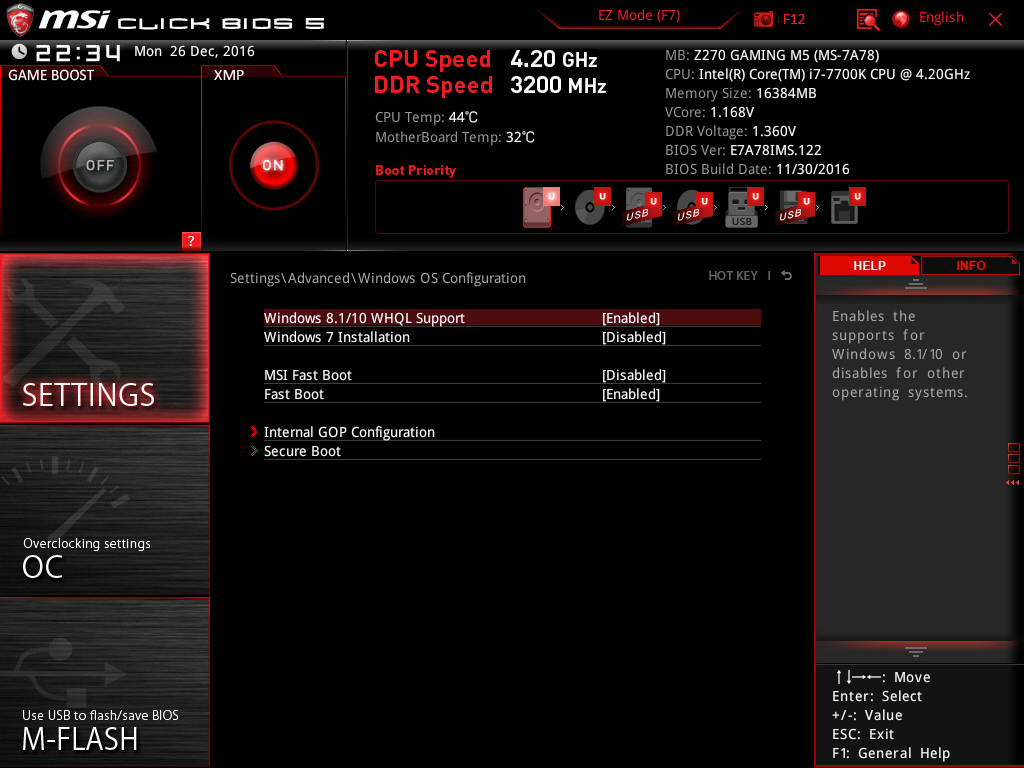

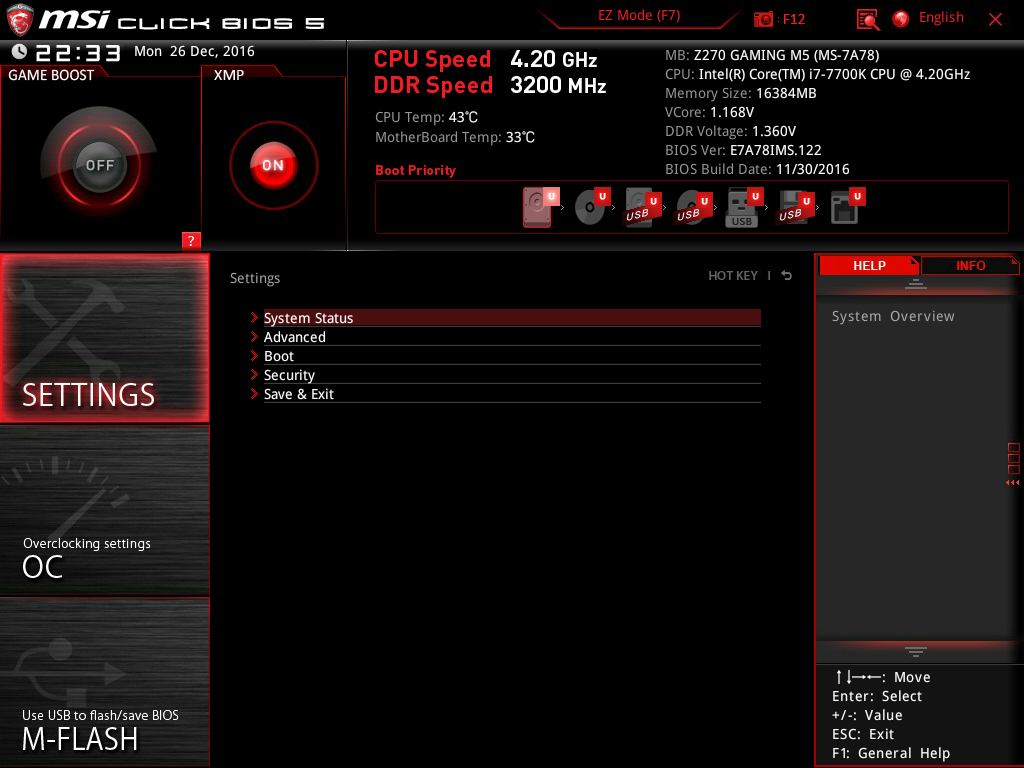

سایر تنظیمات پیشرفته نیز در 6 بخش مجزا طبقه بندی شده‌اند که در بخش SETTINGS قابلیت تنظیم پارامترهای مختلف دستگاه‌های جانبی و بوت، در بخش OC پارامترهای ولتاژی، فرکانسی جهت اورکلاک پلتفرم، در بخش M-FLASH امکان به‌روزرسانی و تهیه فایل پشتیبان از BIOS، در بخش OC PROFILE امکان ذخیره و بازیابی پروفایل‌های مختلف اورکلاک، در بخش HARDWARE MONITOR امکان مشاهده پارامترهای مختلف ولتاژی، حرارتی و فرکانسی به همراه تنظیم و مانیتورینگ سرعت چرخش فن‌ها و در بخش BOARD EXPLORER نیز امکان رصد و چک کردن صحت و سلامت قطعات متصل شده به مادربرد فراهم شده است.

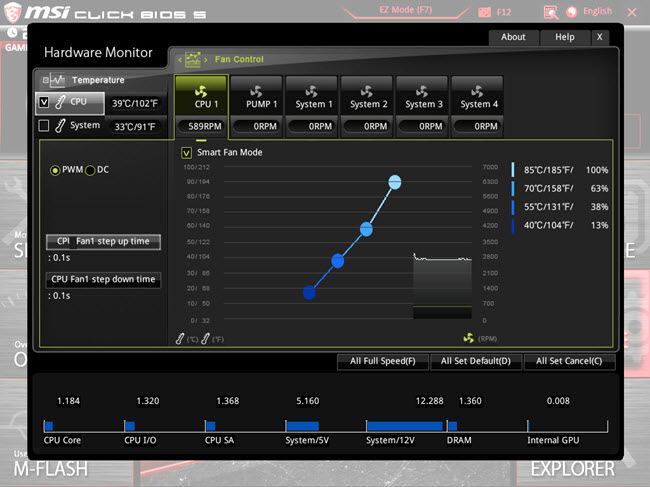

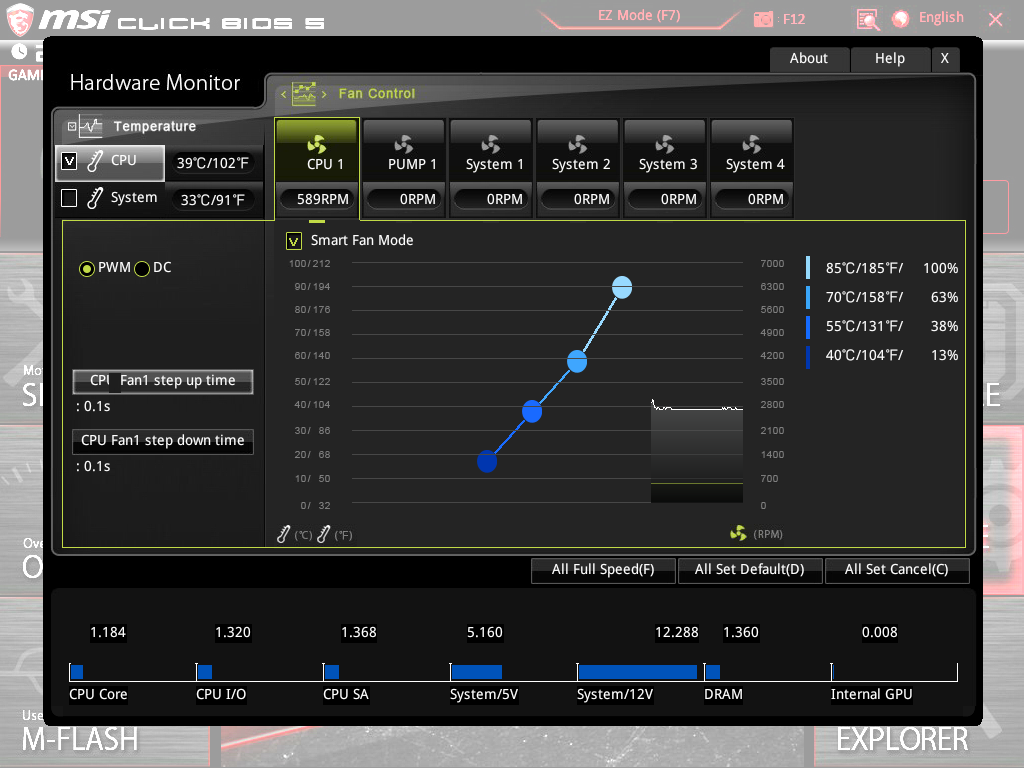

در تصویر بالا امکانات و قابلیت‌های بخش HARDWARE MONITOR را ملاحظه می‌کنید.

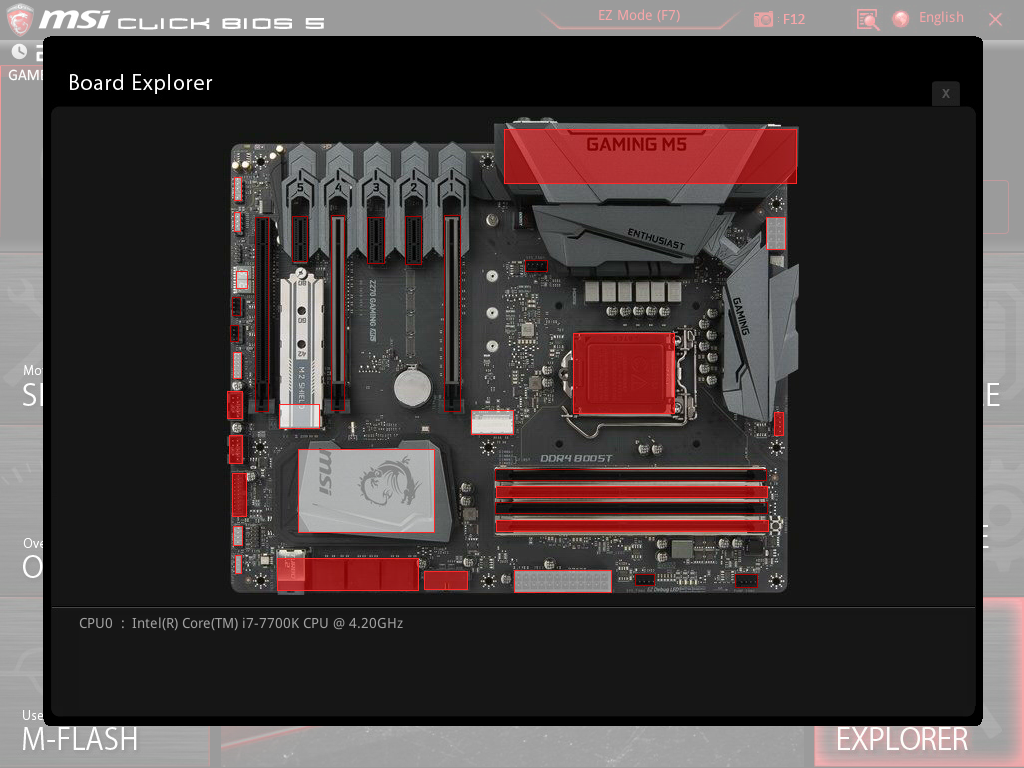

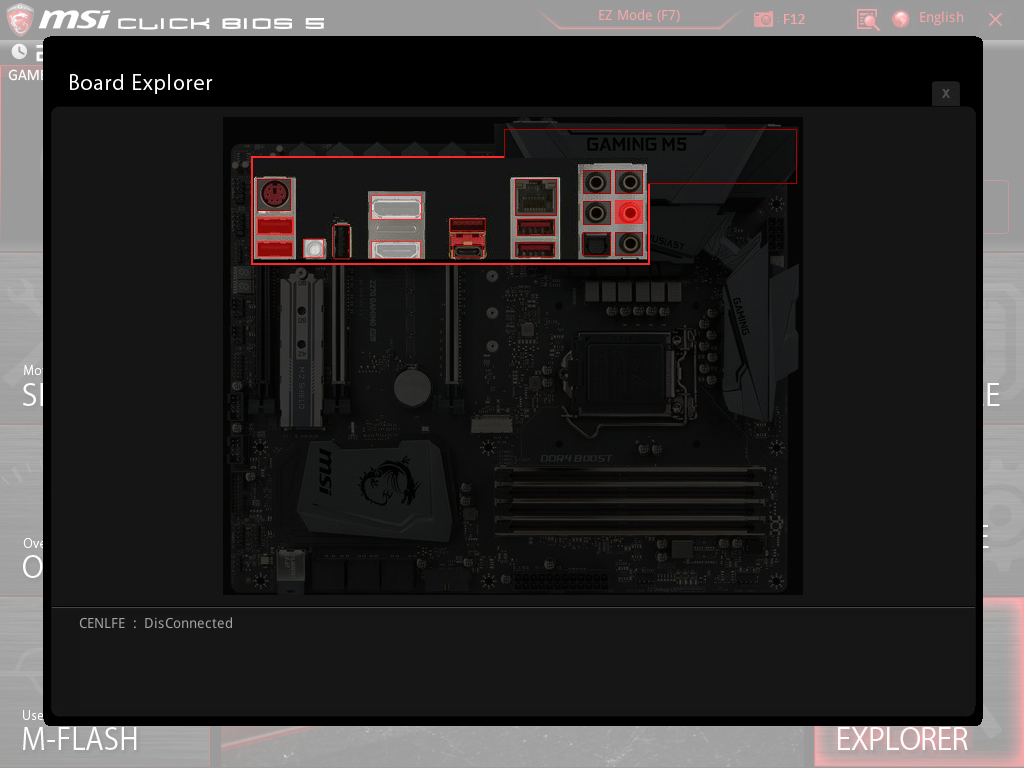

در تصاویر بالا نیز عملکرد بخش BOARD EXPLORER به نمایش گذاشته شده است.

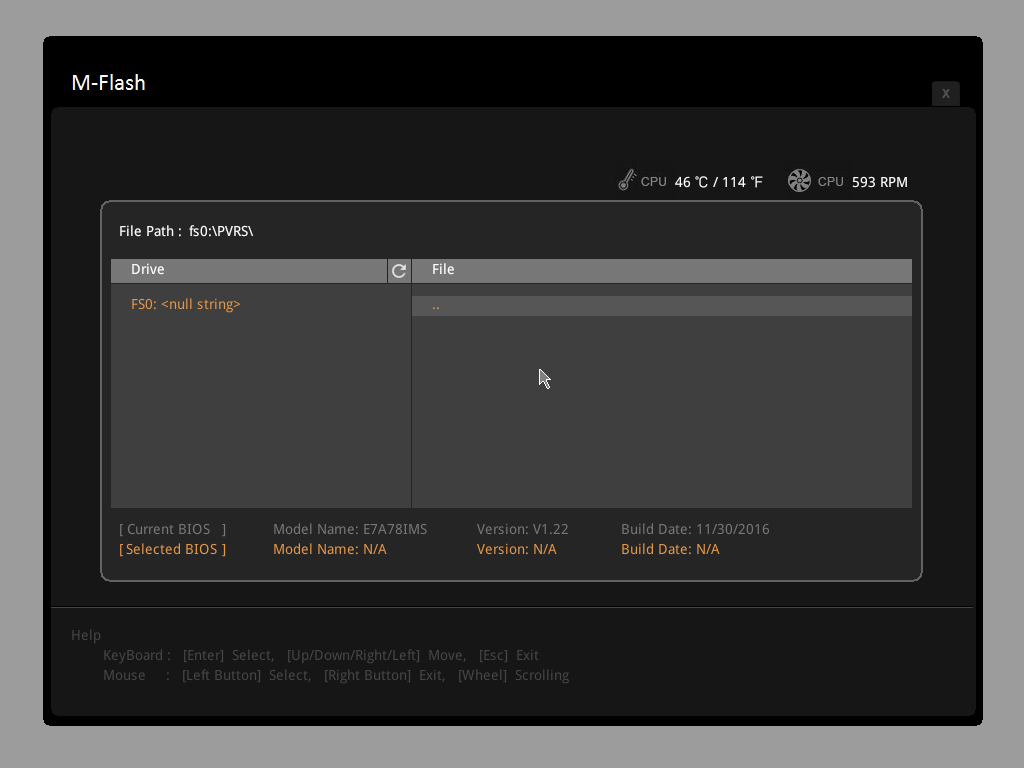

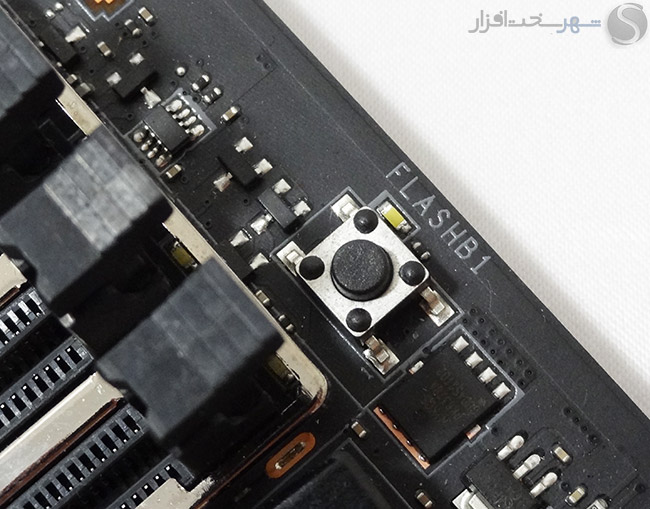

در بخش M-FLASH همان‌طور که اشاره شد با اتصال یک USB FLASH DISK حاوی فایل به‌روزرسانی BIOS البته با فرمت FAT32 می‌توانید به‌راحتی و در کمتر از 1 دقیقه بایوس این مادربرد را به‌روزرسانی کنید.

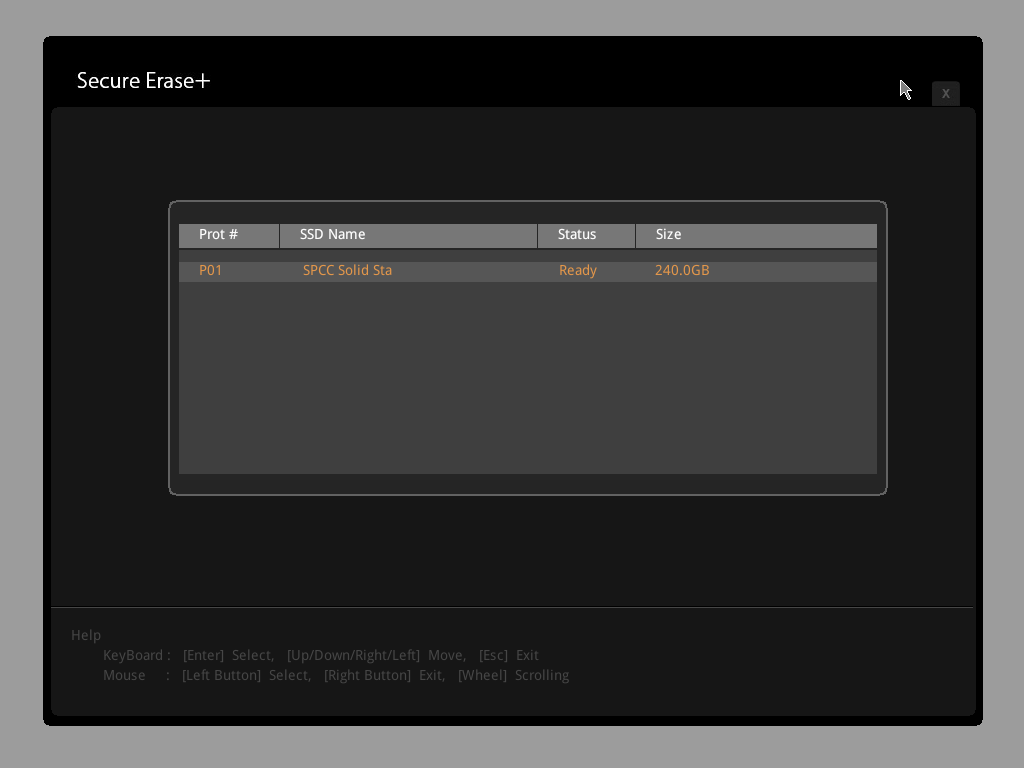

+Secure Erase این امکان را برای کاربران فراهم می‌کند تا با سریع‌ترین و مدرن‌ترین روش‌های ممکن SSD های مختلف را به‌صورت کامل پاک سازی کنند و افت کارایی که در اثر گشت زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد می‌شود را به حداقل ممکن برسانند.

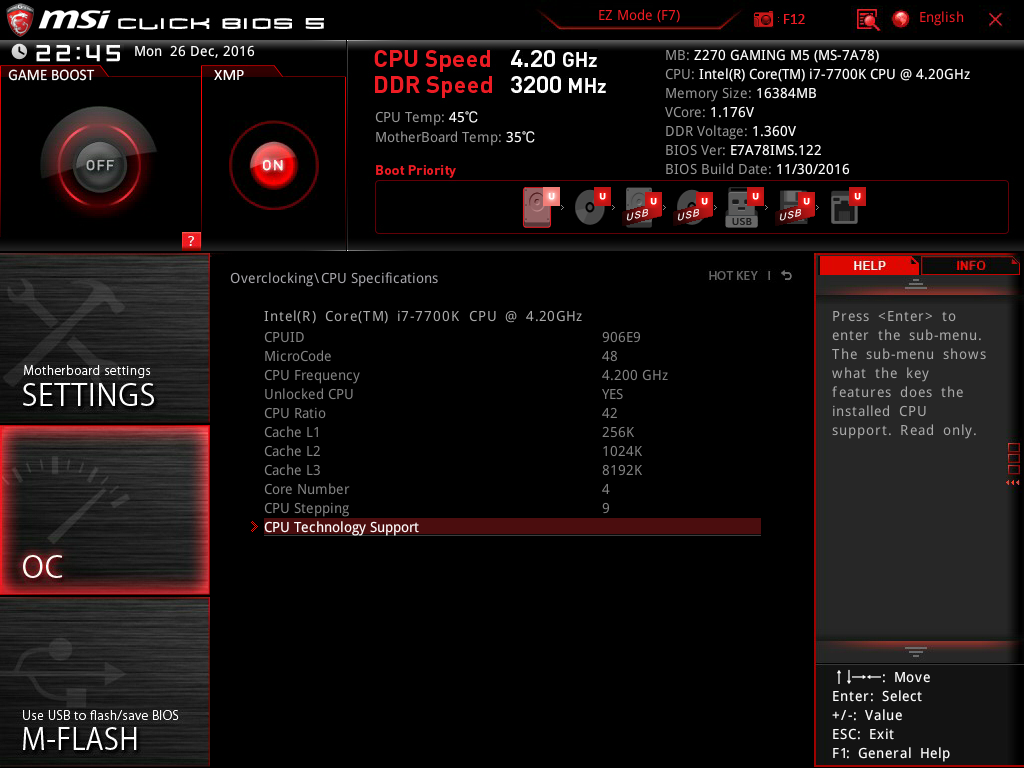

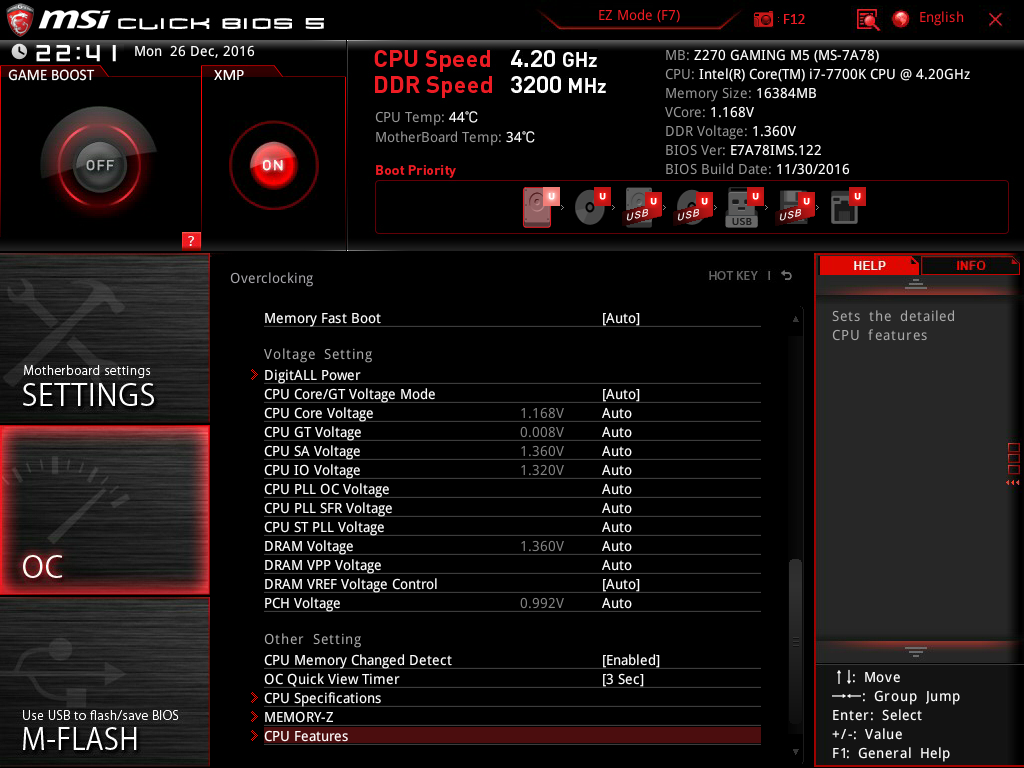

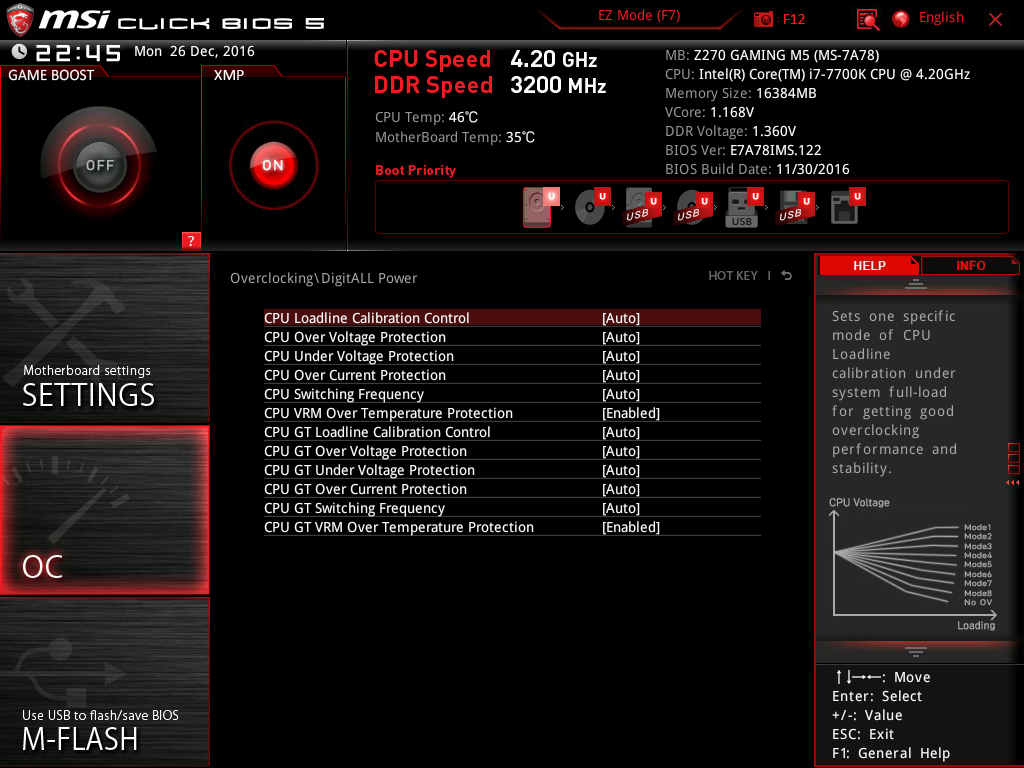

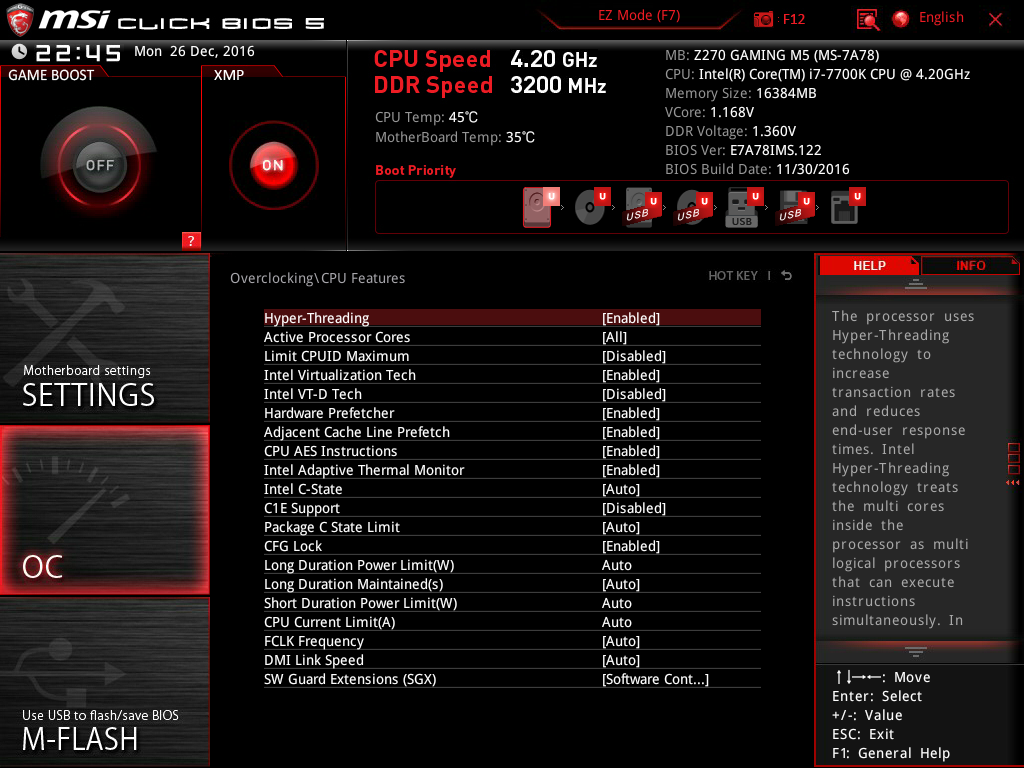

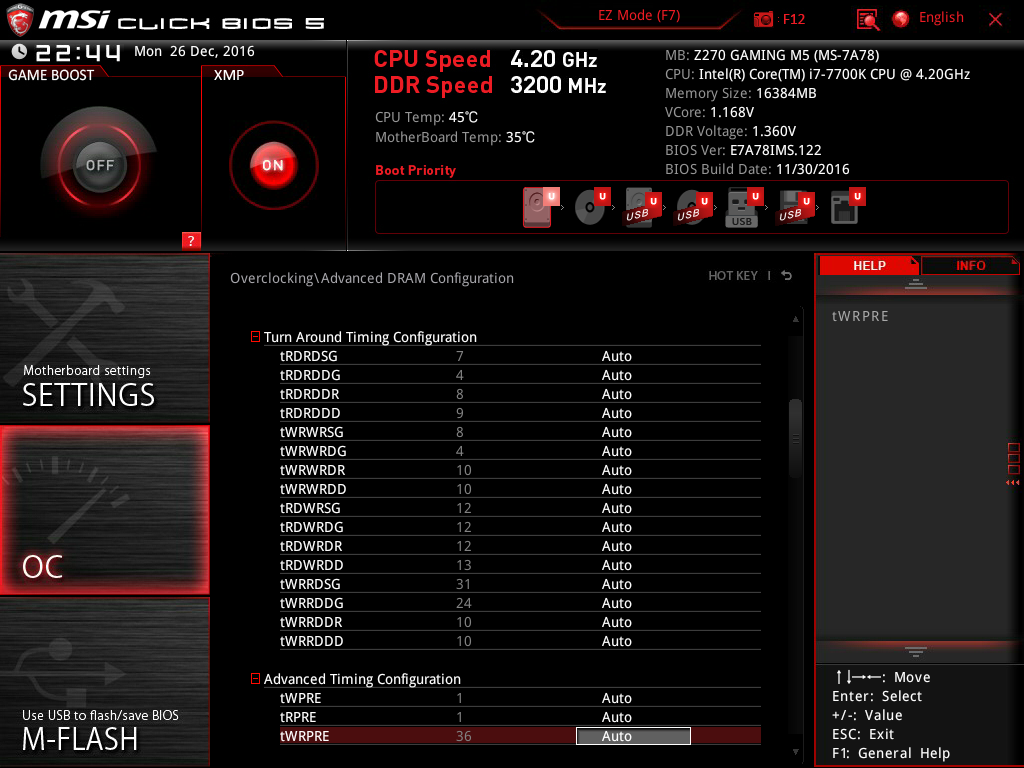

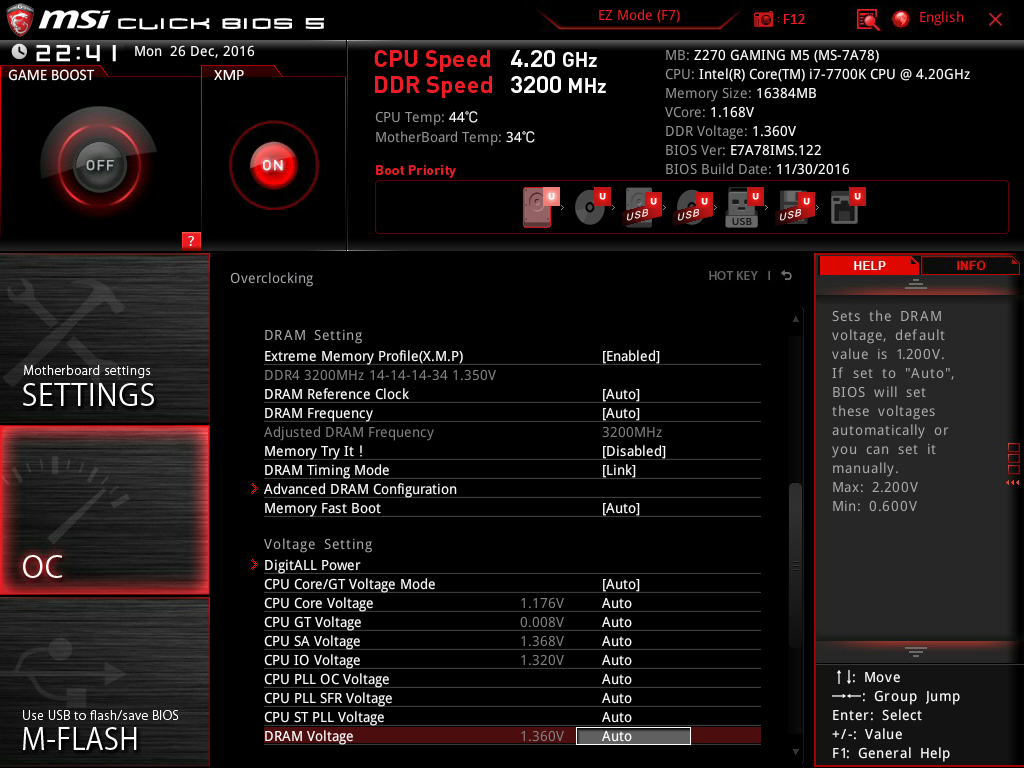

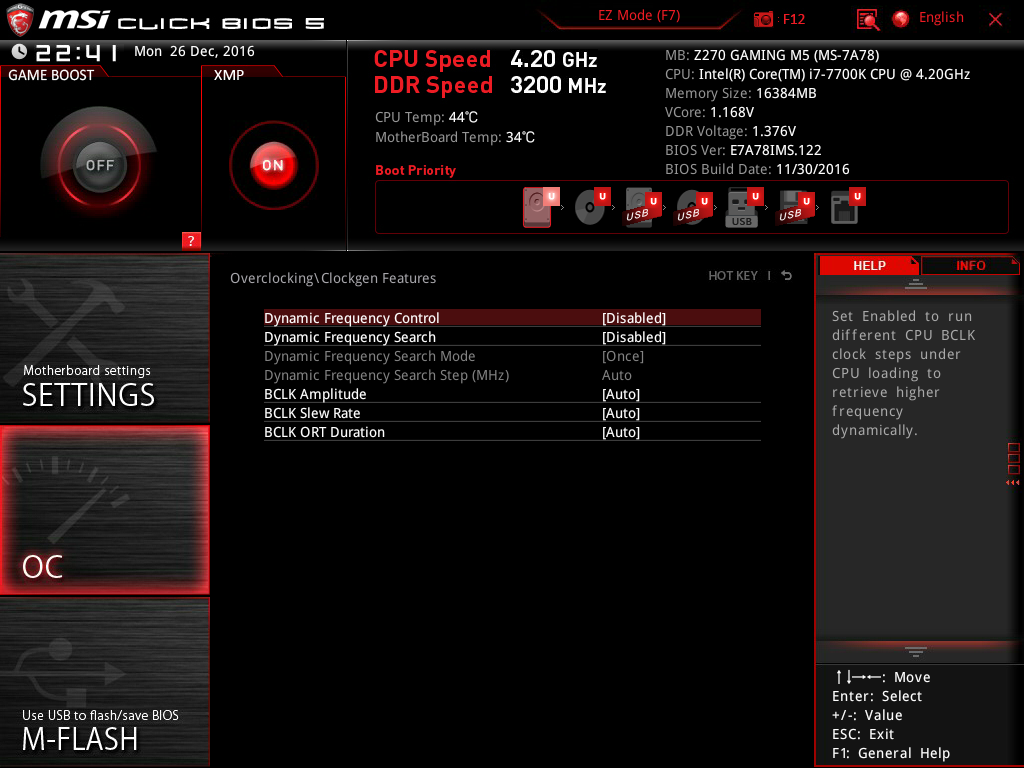

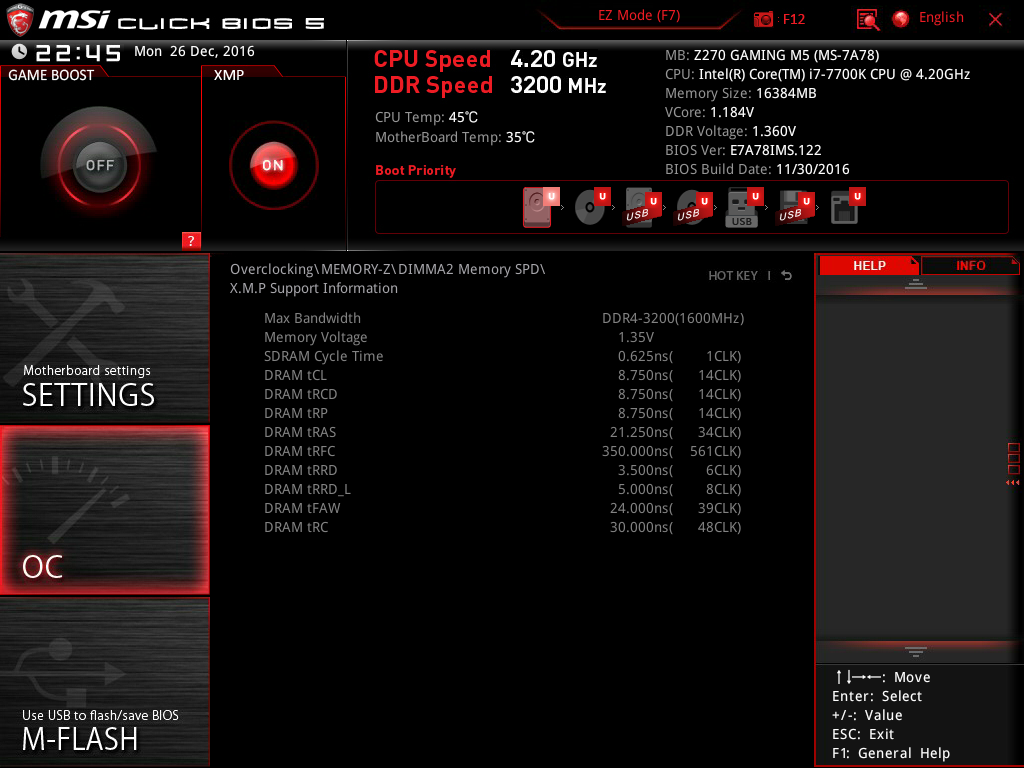

در بخش OC با توجه به رنج قیمت مادربرد امکانات کاربردی فروانی در نظر گرفته شده است. رنج و دقت تغییر پارامترها عالی نیست ولی قابل قبول است و برای یک اورکلاک کاربردی و تا حدودی نیمه حرفه‌ای کافی به نظر می‌رسد.

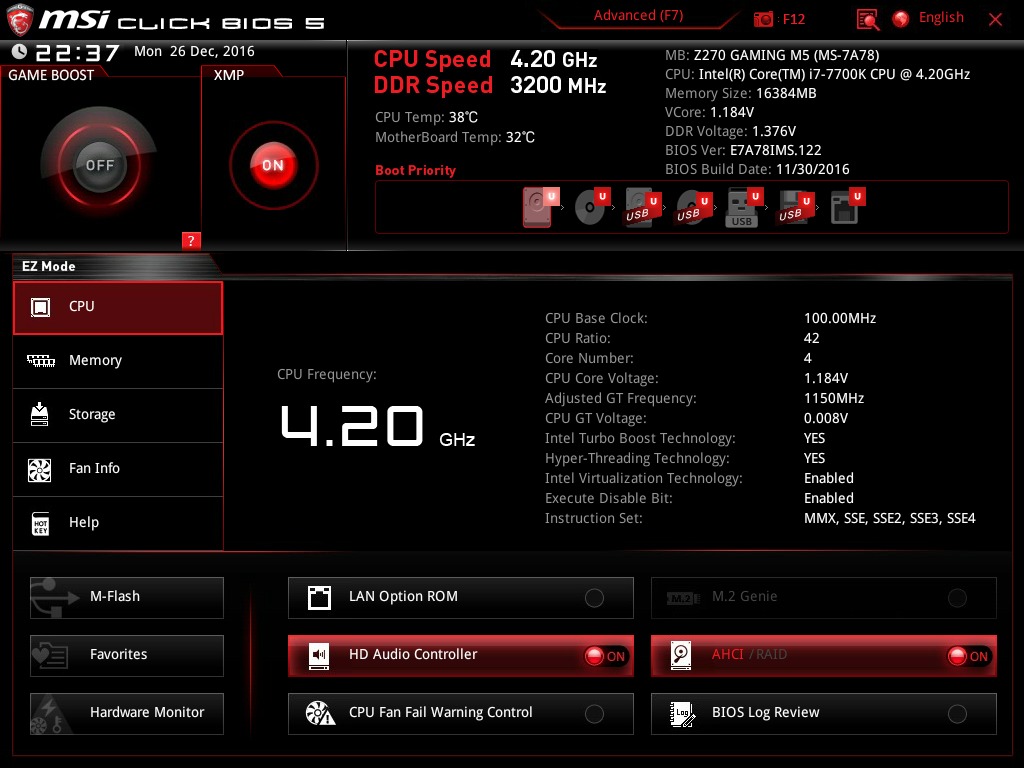

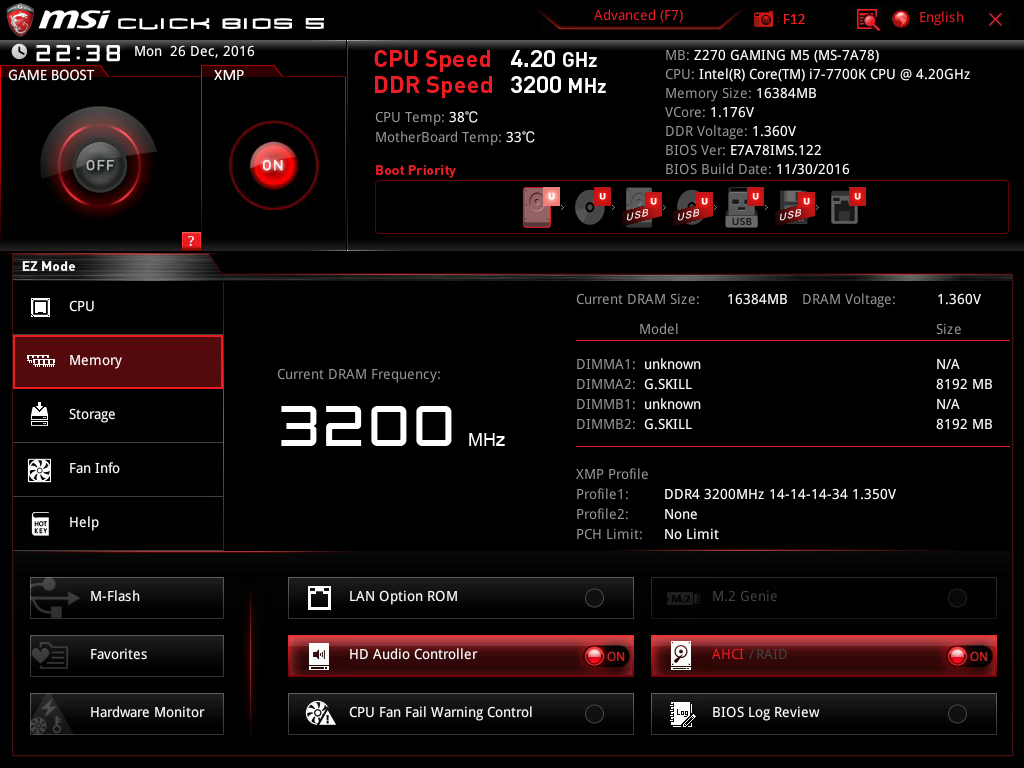

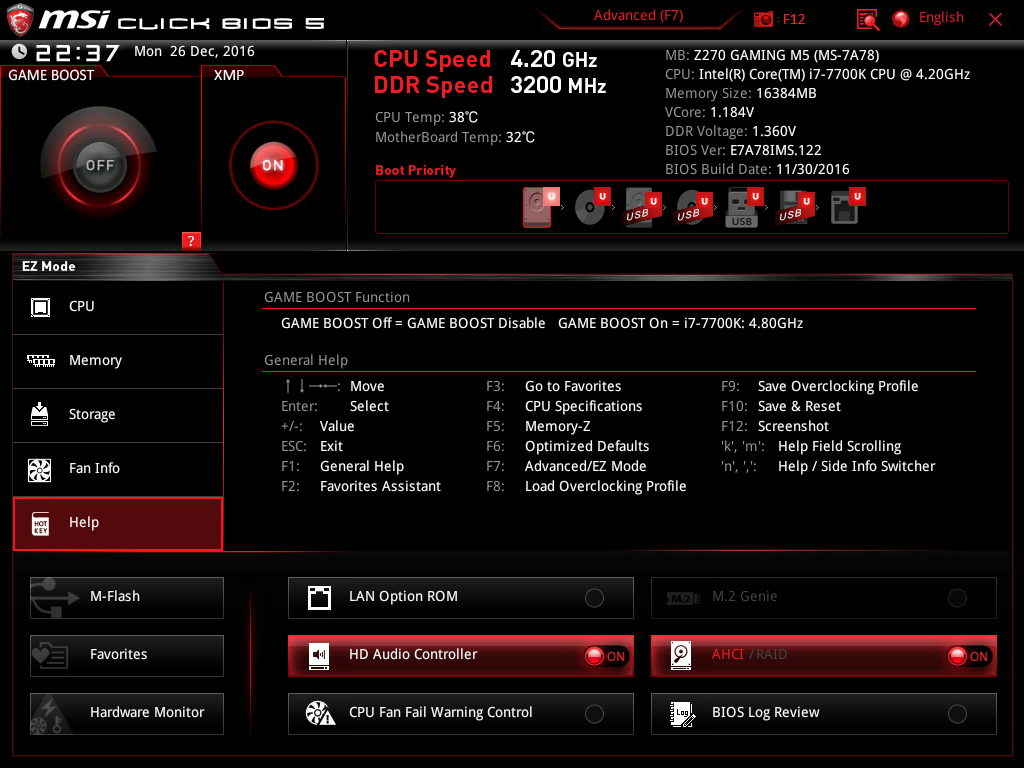

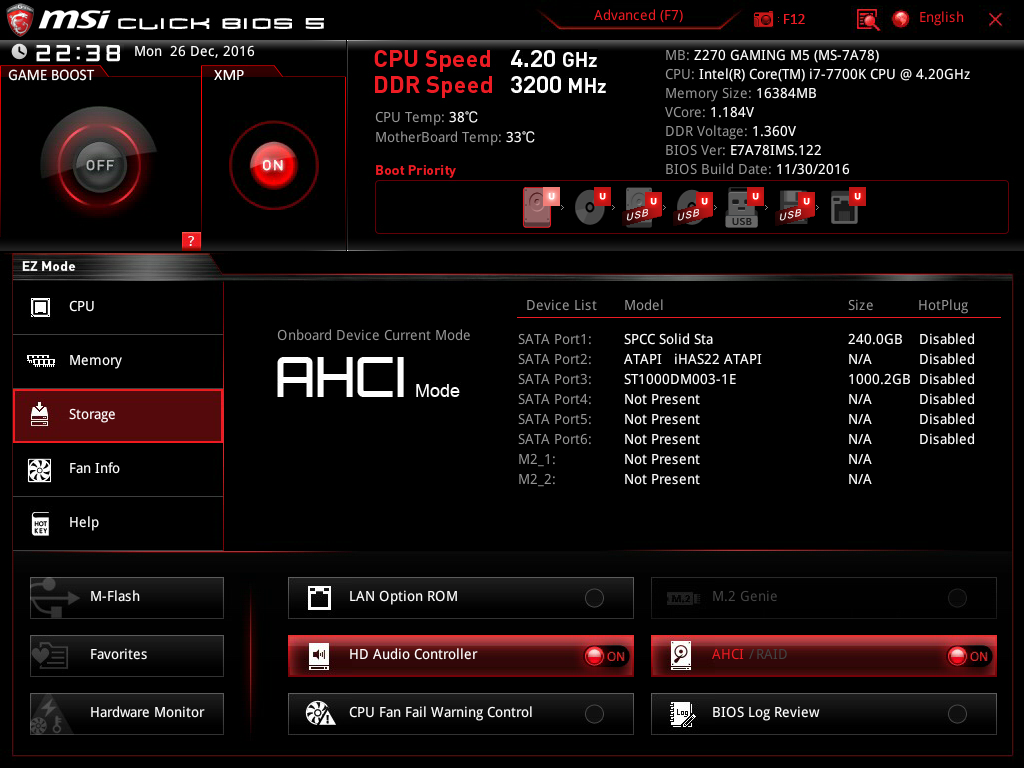

با فشردن کلید F7 بلافاصله وارد محیط دوم این Bios تحت عنوان EZ MODE خواهید شد. در این بخش که برای کاربران آماتور و مبتدی در نظر گرفته شده است بخش بالایی همانند محیط ADVANCED MODE طراحی شده ولی سایر امکانات به‌صورت محدود در 8 بخش مختلف گنجانده شده است و تنها پارامترهای اولیه و ابتدایی پلتفرم قابل تنظیم هستند.

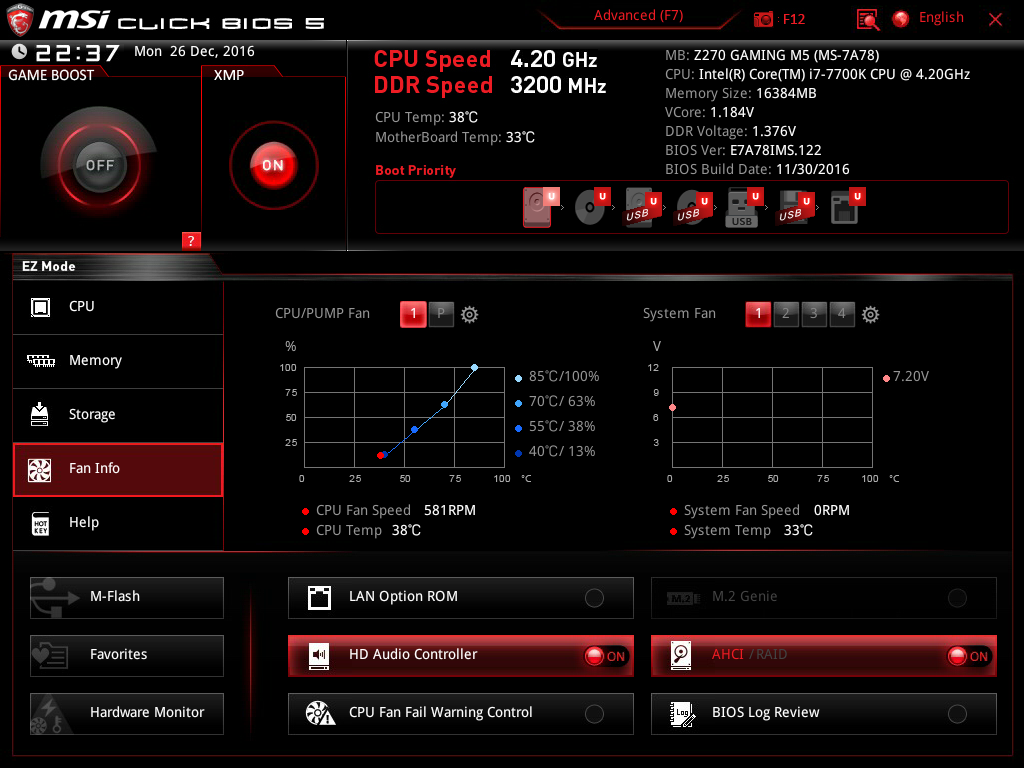

برای مثال در تصویر بالا امکانات مربوط به بخش FAN Info این رابط را مشاهده می‌کنید.

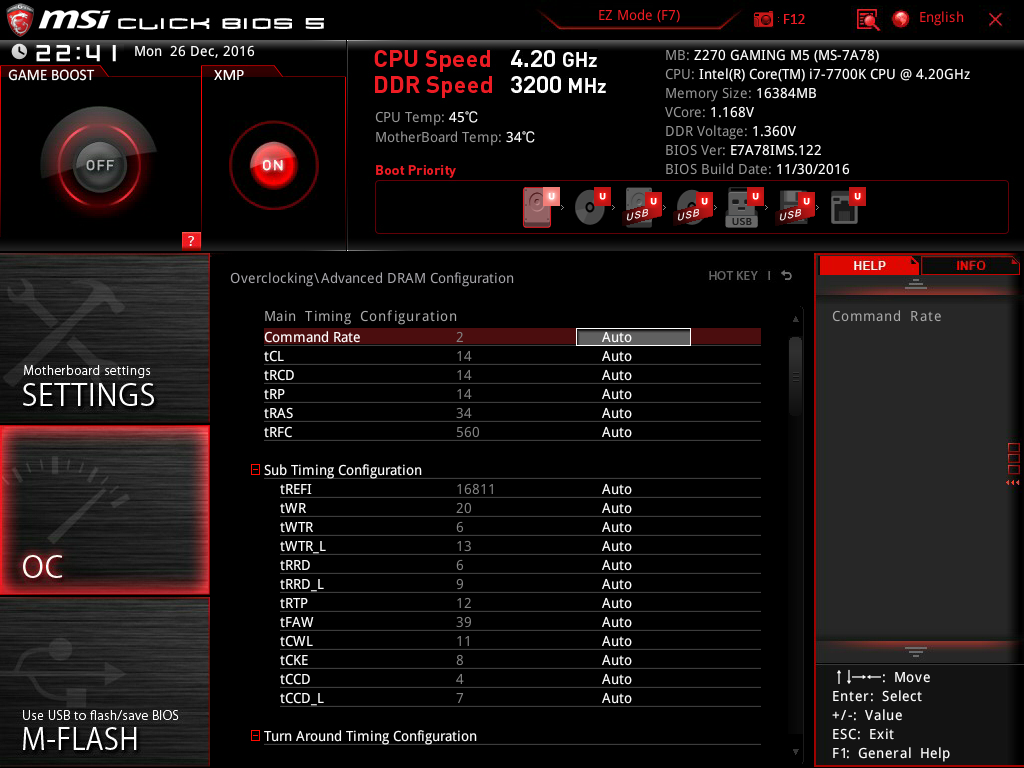

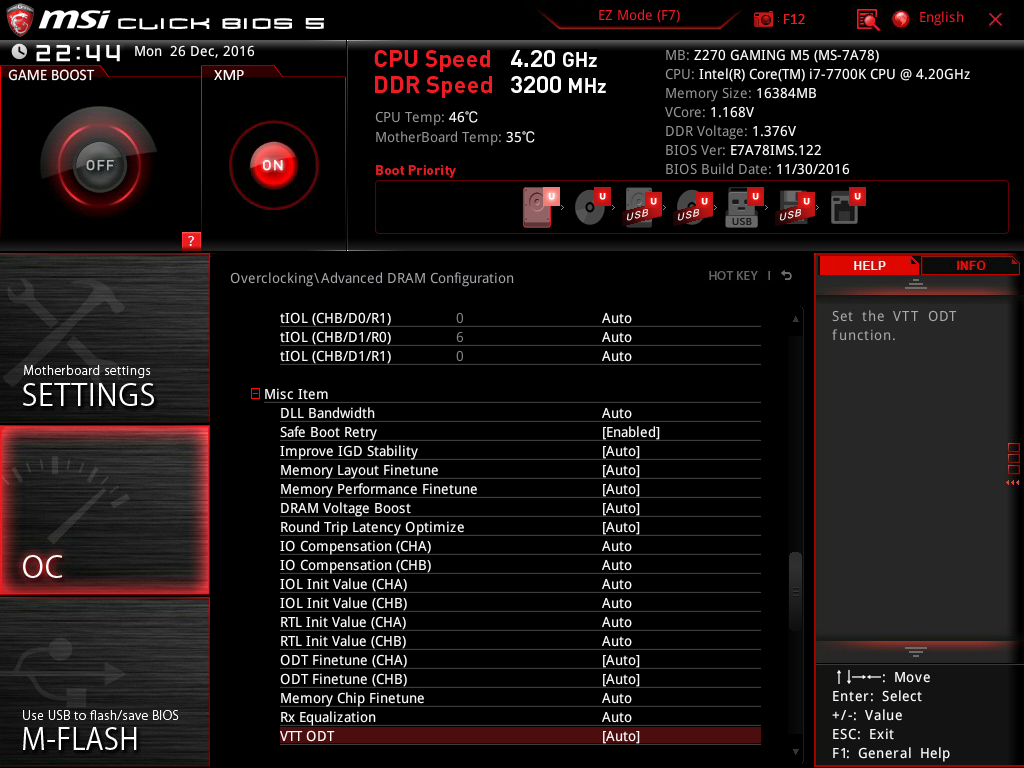

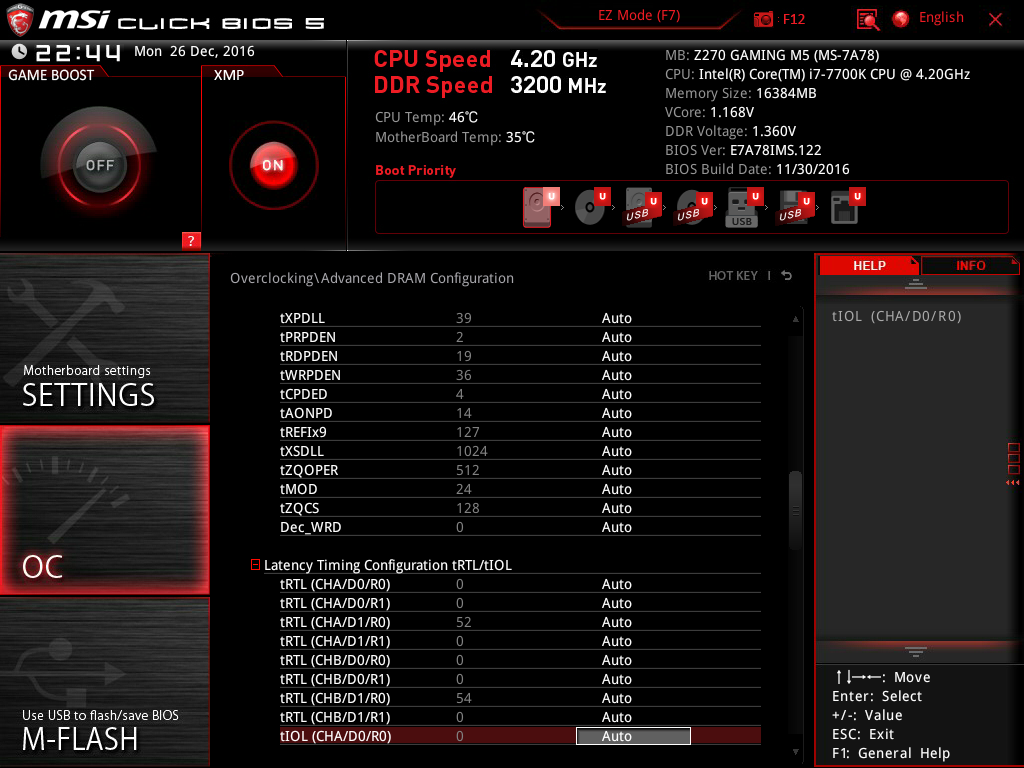

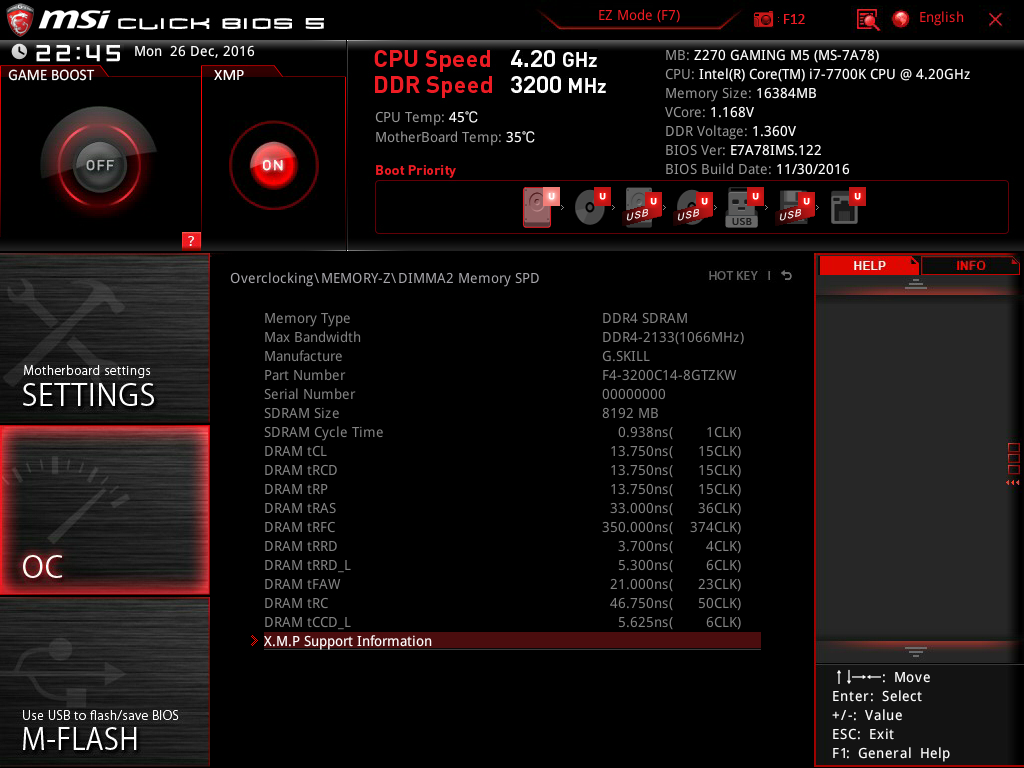

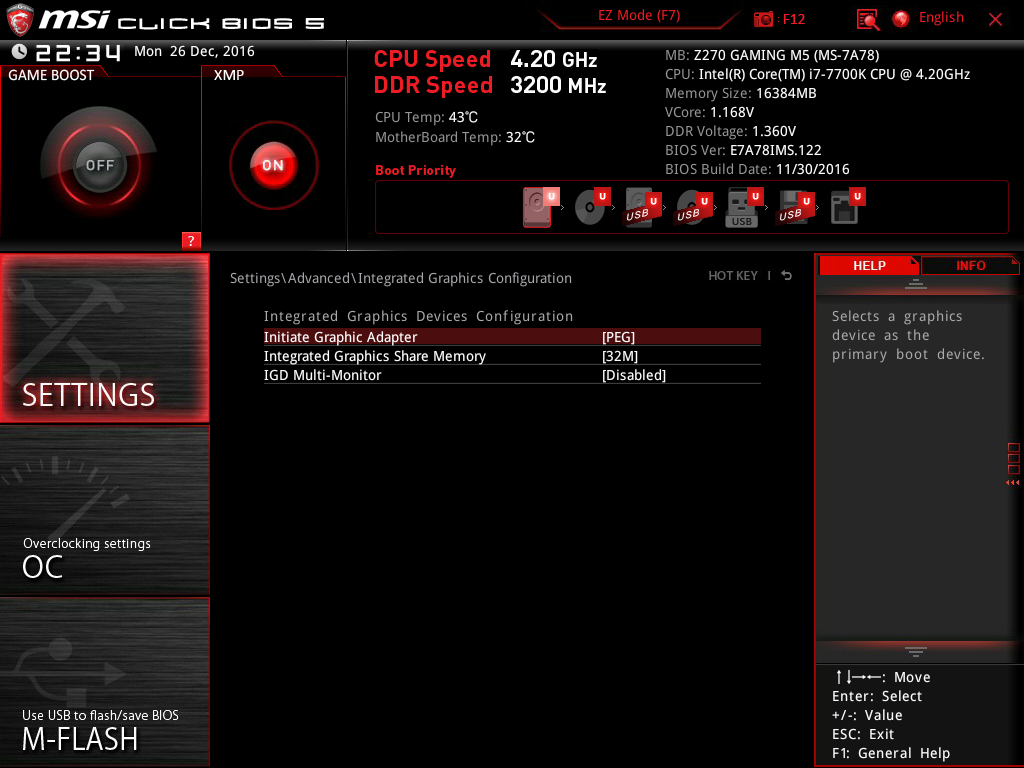

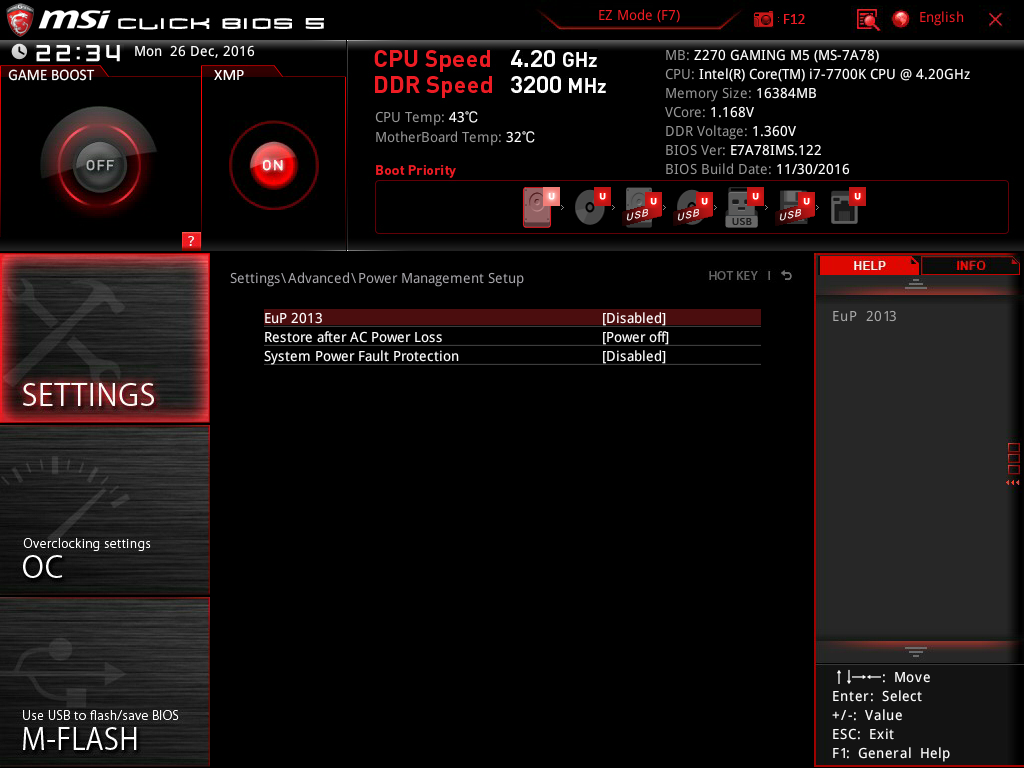

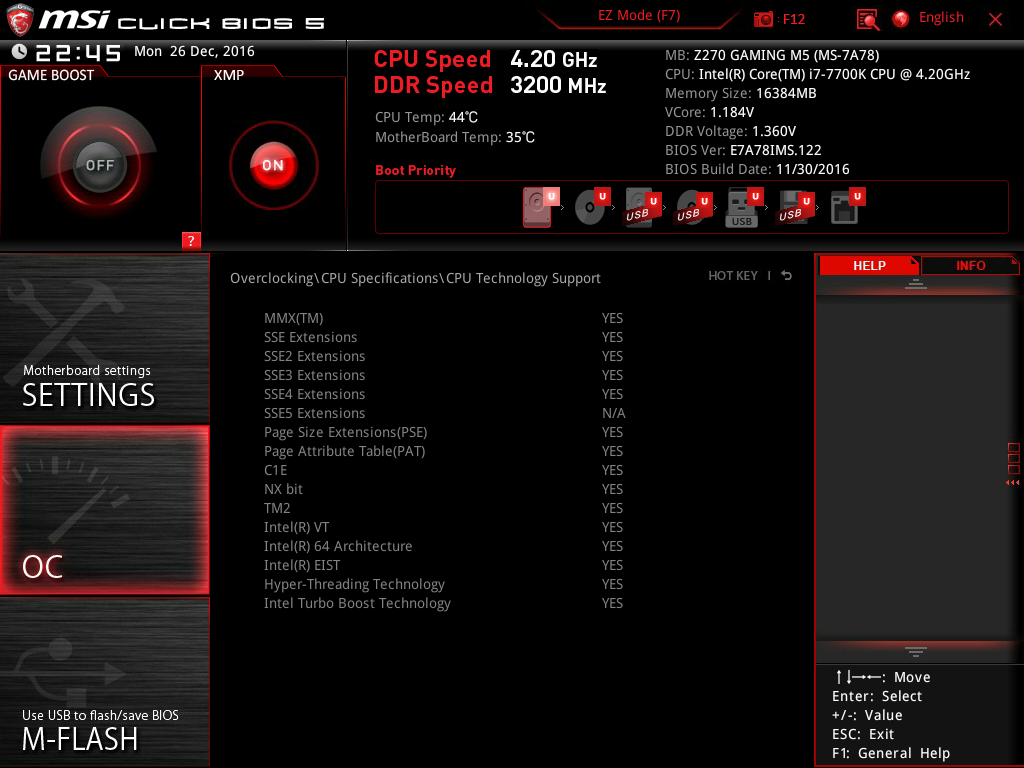

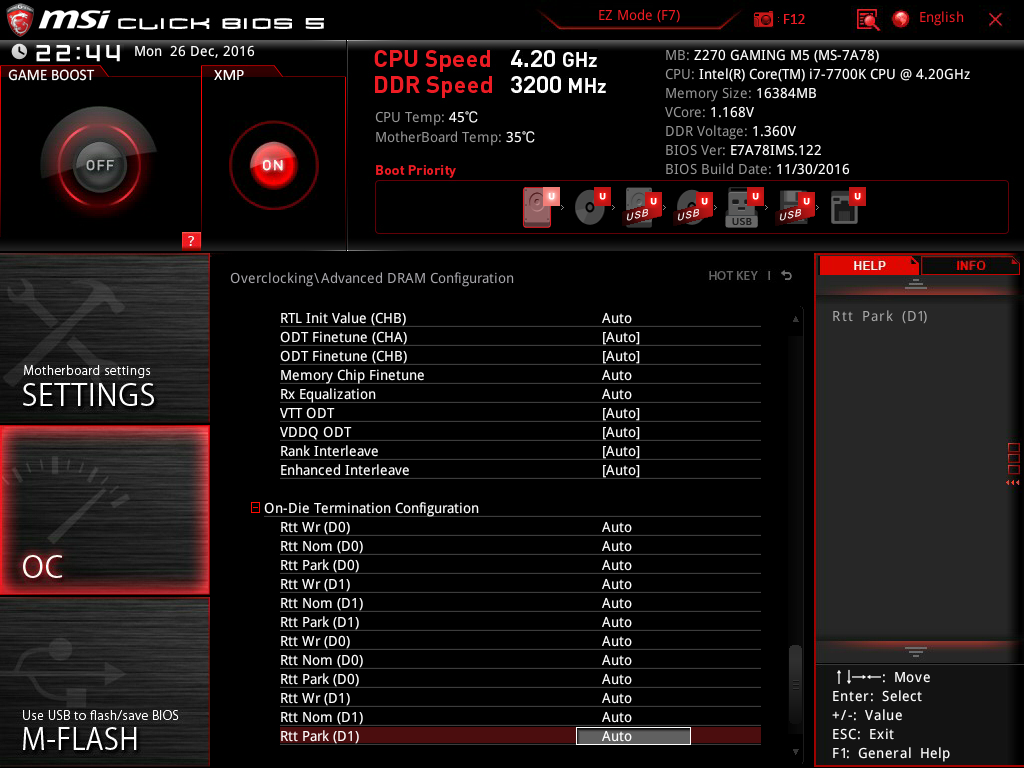

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

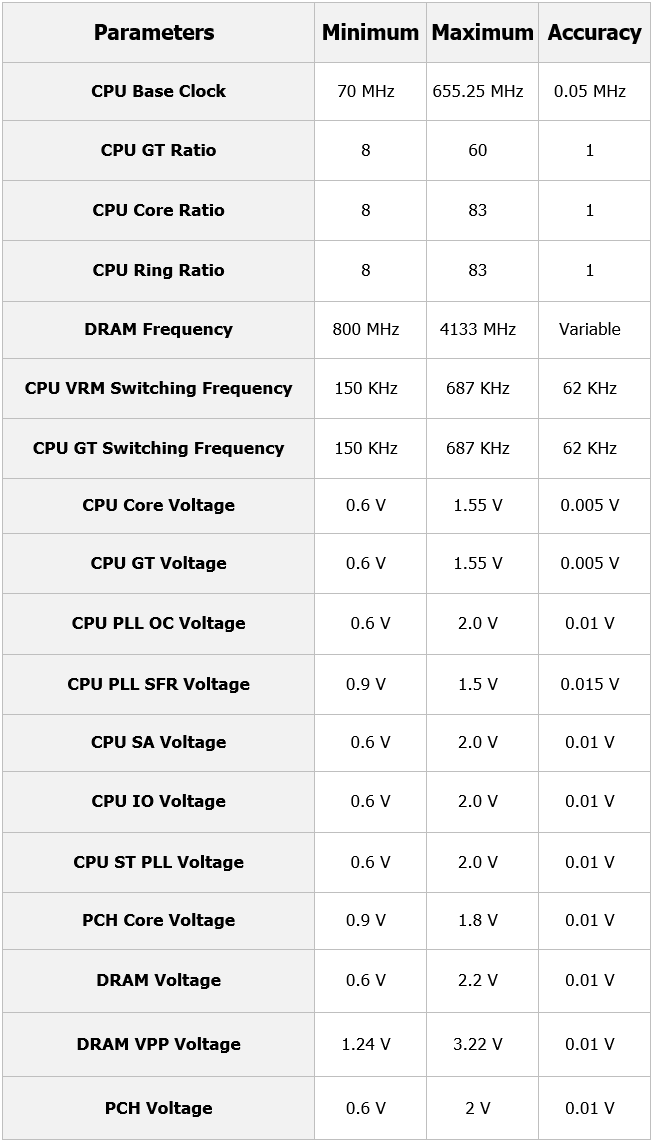

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها به شرح زیر است:

نورپردازی بسیار زیبا تحت عنوان MYSTIC LIGHT

نورپردازی بسیار زیبا تحت عنوان MYSTIC LIGHT

همسو با سایز رقبا کمپانی MSI اکثر مادربردهای میان رده و رده بالای خود را به سامانه نورپردازی توسط RGB LED مجهز کرده است. در این مادربرد تنها هیتسینک چیپست PCH به RGB LED مجهز شده و کنترل این سامانه توسط بخش LED نرم افزار GAMING APP انجام می‌شود.

در این نرم افزار که در نسخه جدید قابلیت MYSTIC LIGHT SYNC نیز به آن اضافه شده است، قابلیت کنترل تمامی تجهیزات کمپانی MSI مجهز به سامانه نورپردازی تنها توسط یک نرم افزار واحد فراهم شده است.

همان‌طور که مشاهده می‌کنید این نرم افزار قابلیت انتخاب 7 رنگ در کنار 5 جلوه مختلف نورپردازی را برای این سامانه فراهم کرده است.

همچنین این قابلیت فراهم شده تا رنگ و جلوه‌های نورپردازی این مادربرد با توجه به موزیک در حال پخش و حتی حرارت پردازنده تعیین شود.

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی این مادربرد را مشاهده کنید:



معرفی نرم‌افزارهای کاربردی همراه مادربرد

معرفی نرم‌افزارهای کاربردی همراه مادربرد

GAMING APP



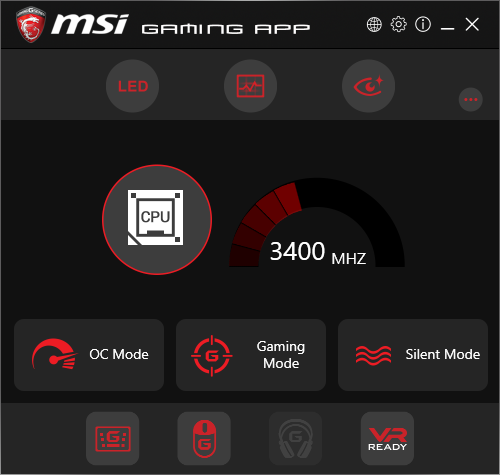

در نرم افزار Gaming APP قابلیت تنظیم پارامترهای مختلف سیستم در 3 حالت OC Mode، Gaming Mode و Silnet Mode فراهم شده است. همچنین نرم افزار کنترل نورپردازی، مانیتورینگ پارامترهای مختلف سیستم، کنترل تجهیزات VR و ... نیز در این بخش پیش بینی شده است.

RAMDISK

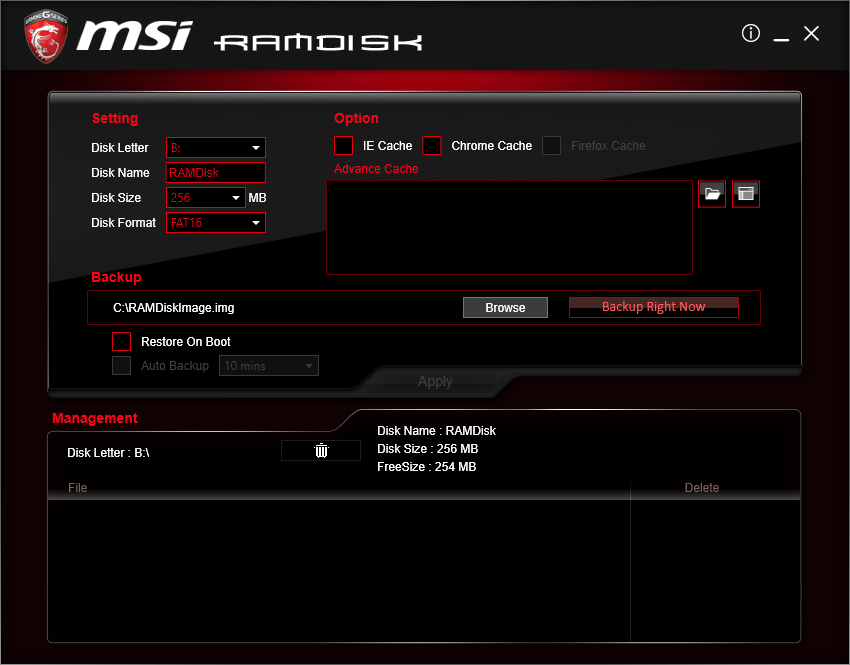

این نرم افزار شاید بیشتر برای کاربرانی کاربردی باشد که بیش از 16GB حافظه RAM بر روی این پلتفرم نصب می‌کنند.

RAMDisk این امکان را برای کاربر فراهم می‌سازد تا حداکثر از 80% فضای خالی RAM به‌عنوان یک Storage بسیار پرسرعت استفاده کند. از آنجا که پهنای باند حافظه‌های RAM به‌صورت میانگین 10 تا 20 برابر بیشتر از پرسرعت‌ترین SSD های کنونی می‌باشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزارها به‌صورت فوق‌العاده محسوسی افزایش می‌یابد.

نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان Backup بر روی هارددیسک شما ایجاد می‌کند. این فضا از این به بعد به‌عنوان محل ذخیره تغییرات فایل‌های شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش می‌کنید بلافاصله آخرین تغییرات در این محل ذخیره می‌شوند و پس از روشن کردن دوباره سیستم به‌صورت خودکار فایل‌های مربوطه به حافظه RAMDisk باز می‌گردند.

DPC LATENCY TUNER

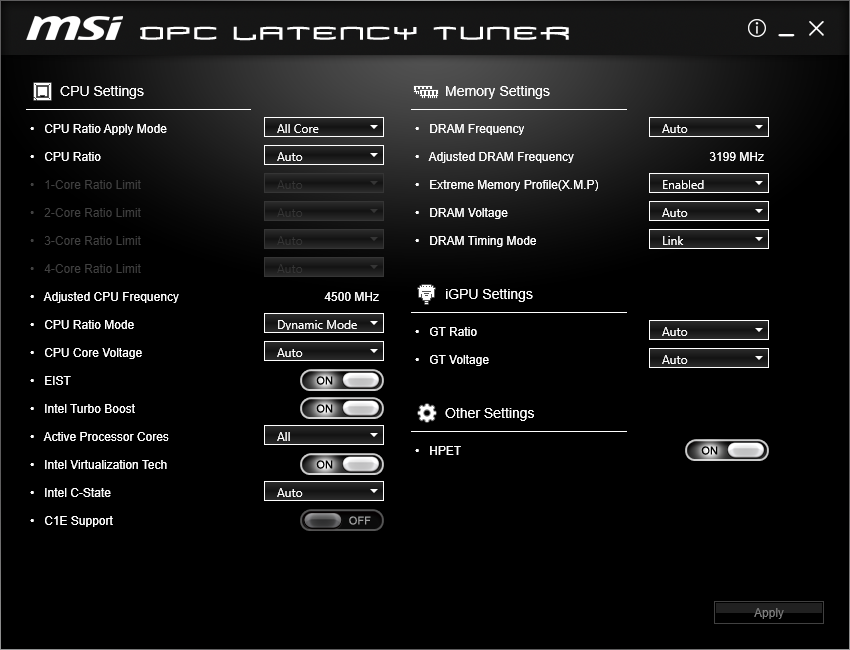

در نرم افزار DPC Latency Tuner این امکان فراهم شده تا با کنترل ضریب فرکانس هسته پردازنده، فرکانس تراشه گرافیکی و ماژول‌های حافظه RAM به همراه پارامترهای مدیریت مصرف انرژی پلتفرم زمان تأخیر (Latency) را به حداقل ممکن برسانید تا در بنچ مارک‌ها و گیمینگ بهترین نتیجه ممکن را شاهد باشید.

MSI Command Centre

در حال حاضر تقریباً همه کمپانی‌های مطرح سازنده مادربرد یک نرم افزار تحت ویندوز برای مانیتورینگ و کنترل پارامترهای مختلف مادربردهای ساخت خود همراه DVD راه انداز مادربرد ارائه می‌کنند.

نسل جدید نرم افزار Command Centre که در مادربردهای نسل‌های قبل کمپانی MSI معرفی شد با کمی تغییرات در محیط گرافیکی، افزایش پایداری و اضافه شدن امکانات جدید همراه با نسل جدید مادربردهای این کمپانی نیز عرضه شده است.

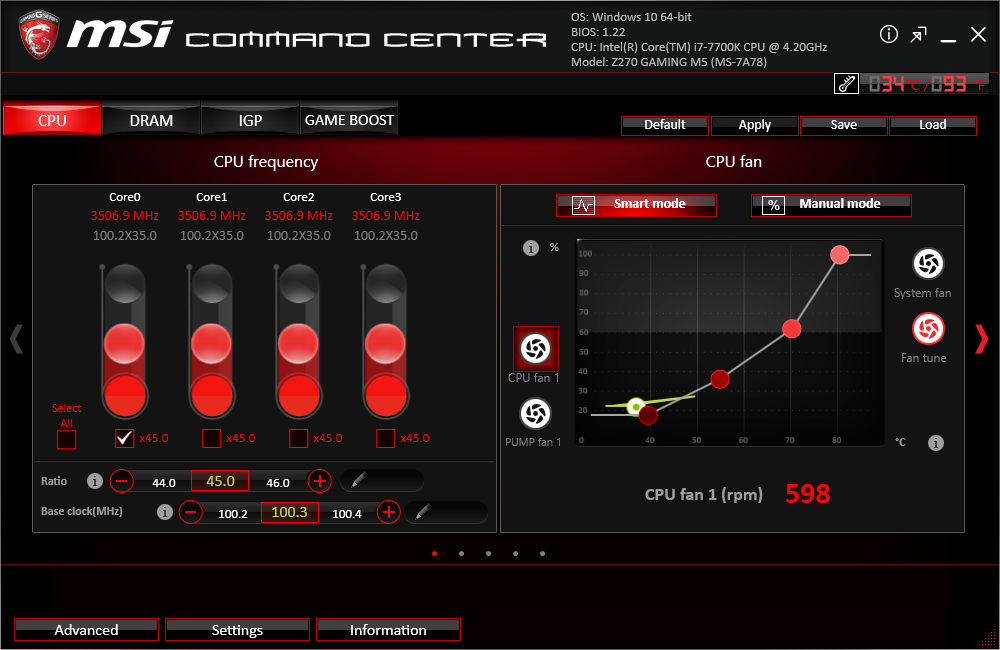

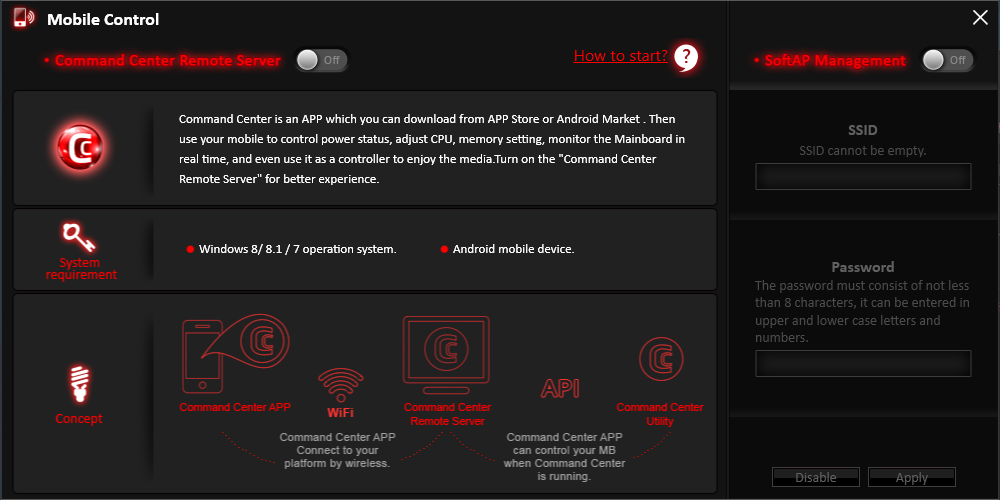

همان‌طور که در تصویر بالا ملاحظه می‌کنید امکانات این نرم افزار در 4 تب مختلف طبقه بندی شده‌اند. در تب اول (CPU)  قابلیت تنظیم مهم‌ترین پارامترهای پردازنده، نظیر ضریب فرکانس هسته‌ها، Base Clock و حتی سرعت چرخش فن فراهم شده است.

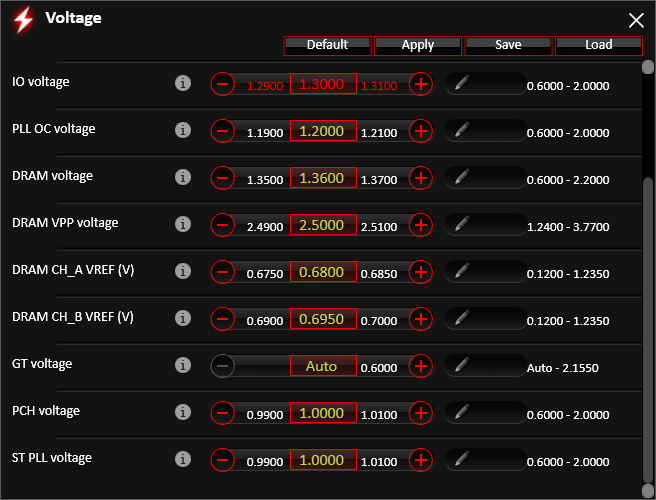

با انتخاب گزینه Advanced در پنجره این بخش می‌توانید به جزئیات پارامترهای ولتاژی، سرعت چرخش فن‌ها و تنظیمات تایمینگ ماژول‌های حافظه دسترسی داشته باشید.

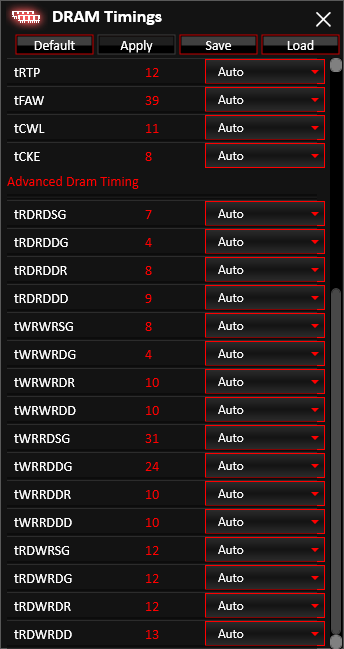

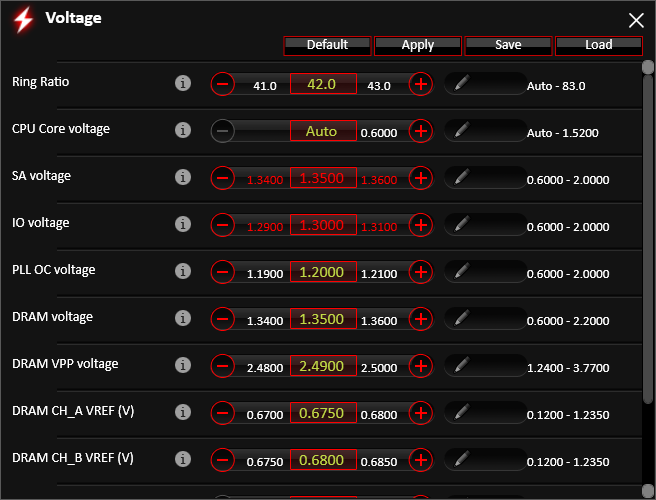

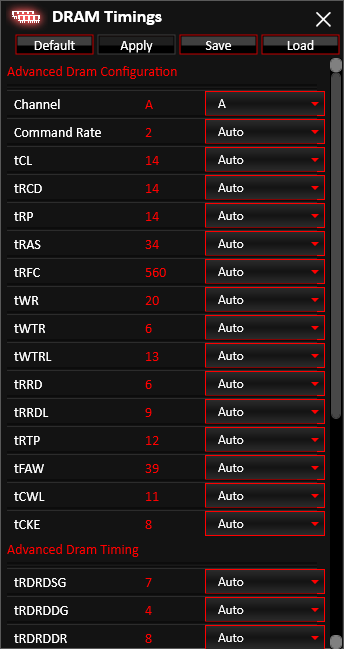

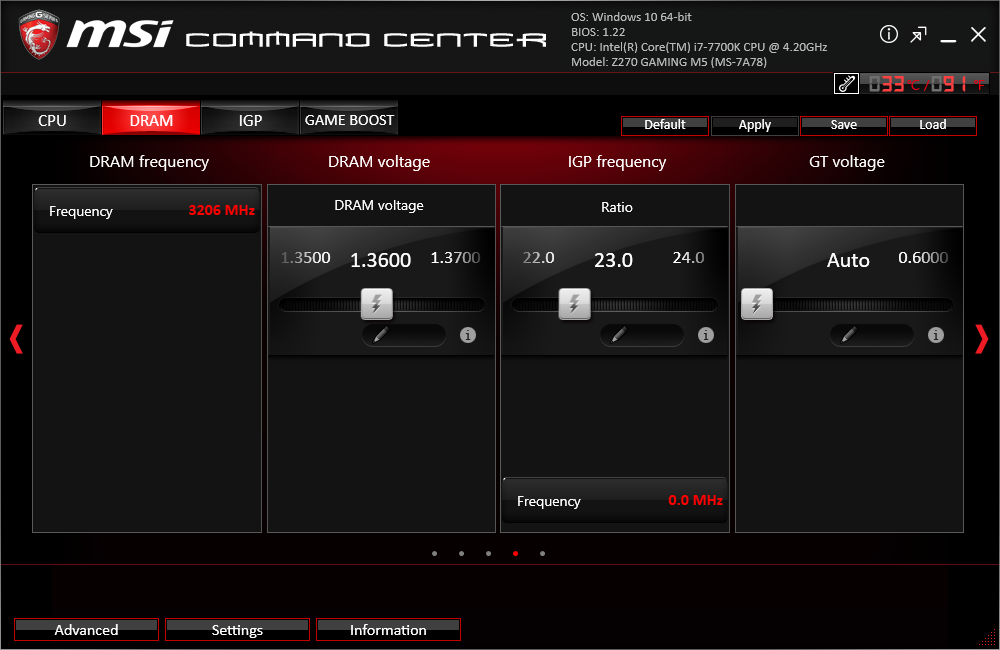

در تب DRAM و IGP امکان تغییر ولتاژ و ضریب فرکانس ماژول حافظه و تراشه گرافیکی مجتمع بر روی پردازنده فراهم شده است. علاوه بر این بر تمامی تایمینگ های اصلی و پیشرفته ماژول‌های حافظه نیز کنترل کامل خواهید داشت.

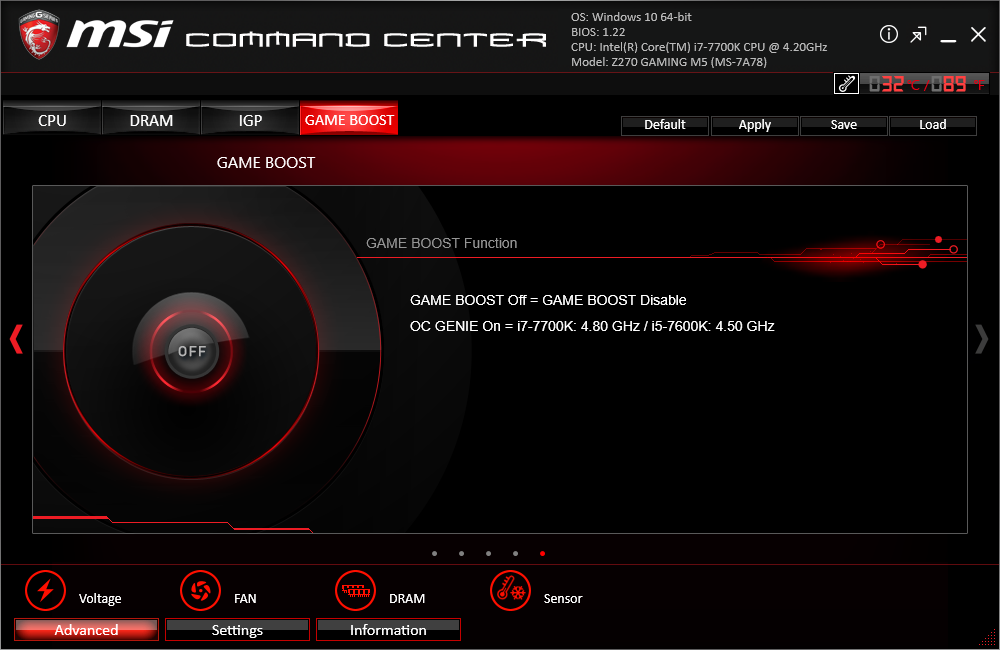

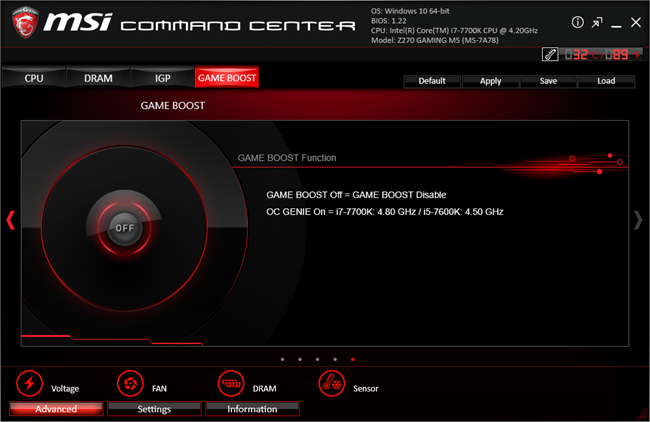

در بخش Game Boost این امکان فراهم شده تا تنها با یک کلیک پردازنده و ماژول‌های حافظه سیستم را به‌راحتی اورکلاک کنید.

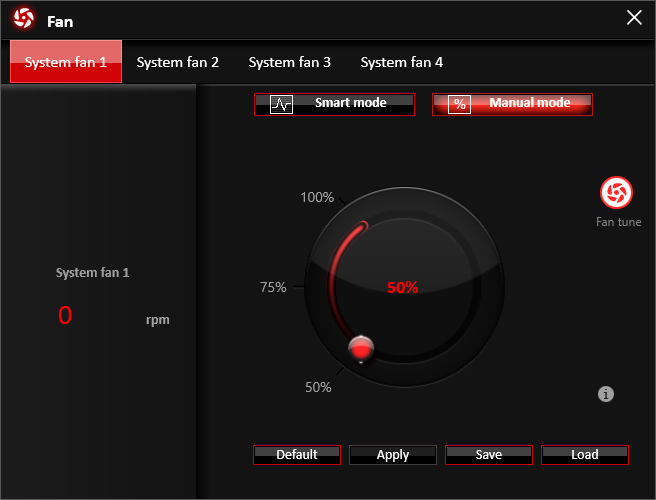

در بخش FAN نیز این امکان فراهم شده تا سرعت چرخش تمامی فن‌های متصل به مادربرد را به‌صورت دستی و یا با تعیین پروفایل‌های مختلف تنظیم کنید.

Real-time Onboard Temperature Sensor Control در این نرم افزار به واسطه دو حسگر حرارتی تعبیه شده در دو بخش مختلف مادربرد حرارت حیاطی‌ترین بخش‌های سیستم را به‌صورت برخط مانیتور می‌کند.

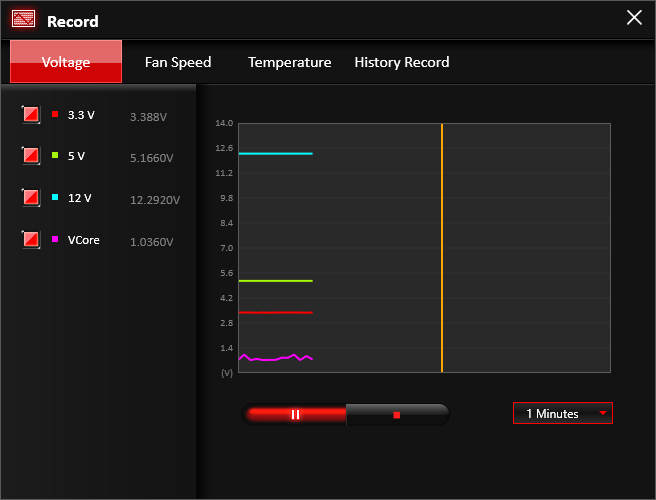

بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌ها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم در مواقع لازم به‌راحتی توانایی بازبینی این اطلاعات را داشته باشند.

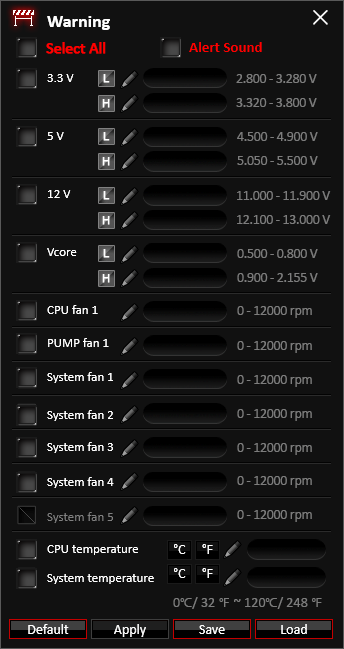

در بخش Warning تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فن‌ها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها به‌صورت پیش فرض تنظیم شده‌اند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدوده‌ها را داشته باشد.

همچنین در نسخه جدید این نرم افزار قابلیت کنترل و نظارت بر پارامترهای مختلف مادربرد توسط نرم افزارهای قابل نصب بر روی گوشی‌های هوشمند با سیستم عامل اندروید به‌صورت بی‌سیم و از طریق Wi-Fi نیز فراهم شده است.

تست‌های مدیریت مصرف انرژی و حرارتی

تست‌های مدیریت مصرف انرژی و حرارتی

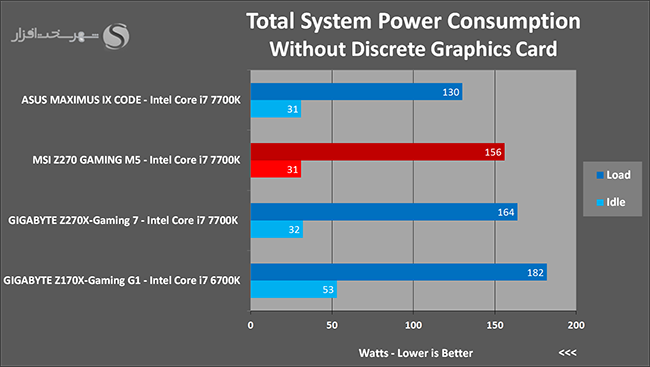

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (ا15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

کاملاً مشخص است که اگر پلتفرم را به‌عنوان مرجع مدنظر داشته باشیم مخصوصاً در حالت Idle با نتیجه‌ای خارق‌العاده مواجه هستیم! به بیانی دیگر اینتل شاهکار کرده است! اما مادربرد MSI Z270 GAMING M5 علیرغم عملکرد بسیار عالی در حالتی که کارت گرافیک مستقل بر روی سیستم نصب است، در وضعیت دوم که این کارت گرافیک از سیستم حذف شده، نتیجه ثبت شده کمی جای تأمل دارد.

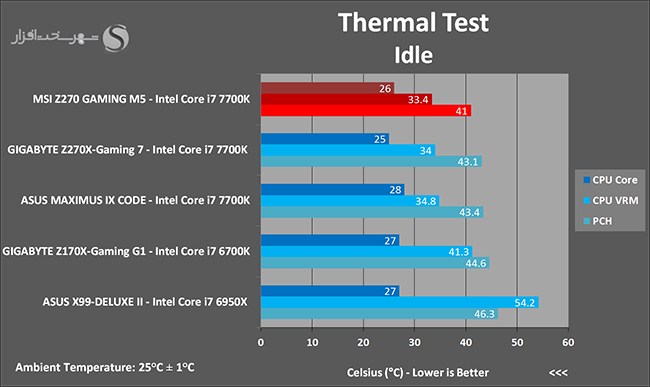

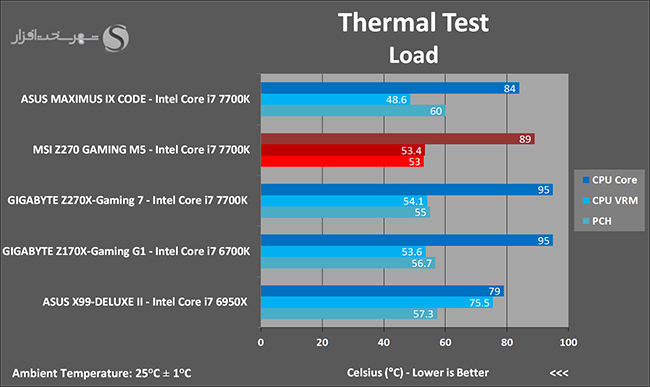

تست‌های حرارتی

در این تست نیز حرارت متصاعد شده از داغ‌ترین نقطه هیتسینک ها و قطعات مدار رگولاتور ولتاژ پردازنده (CPU VRM) و هیتسینک چیپست Intel PCH Z270 را به‌وسیله ترمومتر مادون قرمز و حرارت هسته CPU را نیز به‌وسیله نرم افزار HWMonitor در دو وضعیت Idle (ا15 دقیقه بدون هیچ گونه فعل و انفعال) و Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری و ثبت کردیم. نتیجه به دست آمده به شرح زیر است:

نتایج به دست آمده در این بخش در حالت Idle فوق‌العاده است ولی در وضعیت Load بهترین نیست ولی روی هم رفته می‌توان نمره بسیار خوبی برای این مادربرد در نظر گرفت.

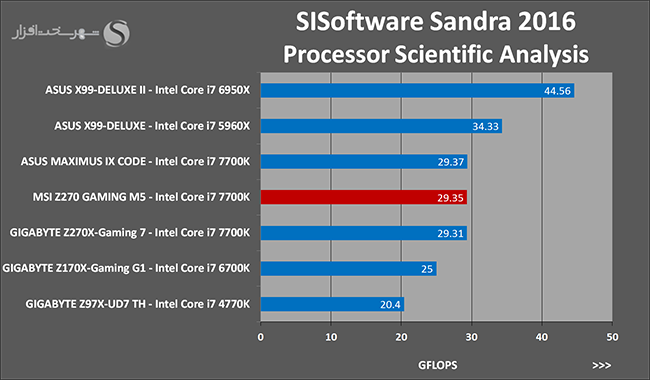

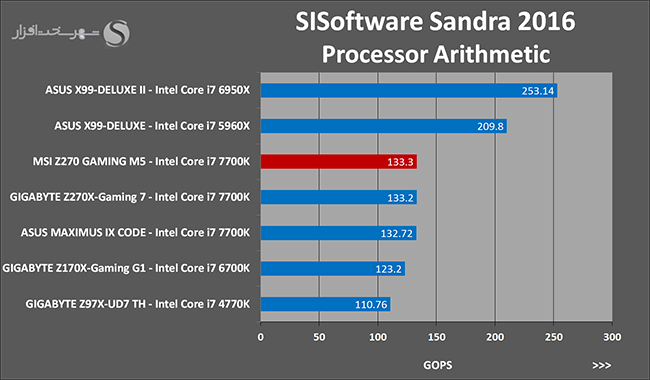

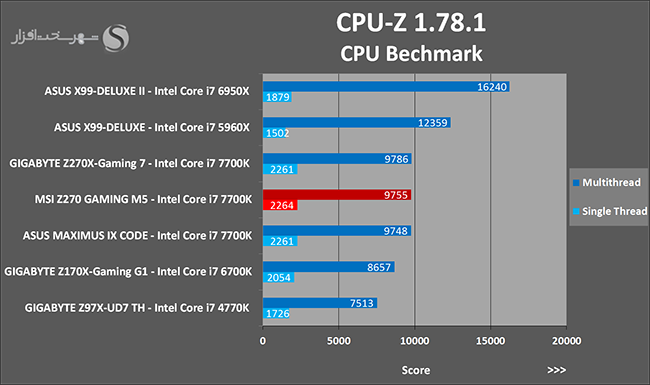

تست‌های کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.1)

تست‌های کارایی (SISoftware Sandra 2016 ,AIDA64 5.8 و CPU-Z 1.78.1)

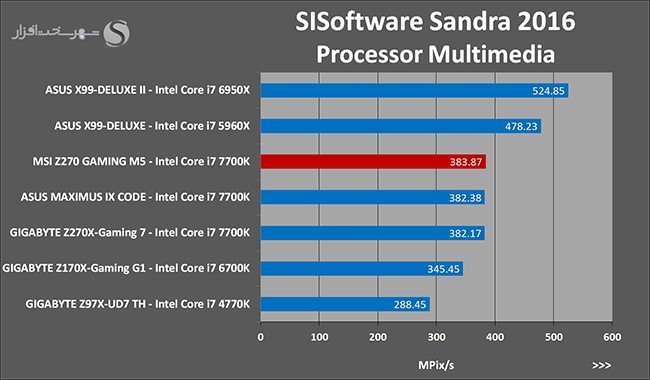

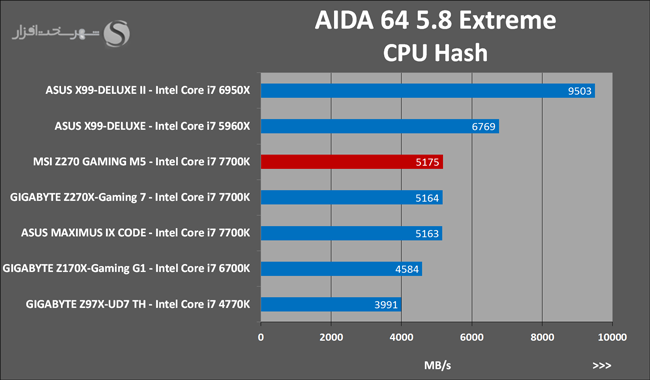

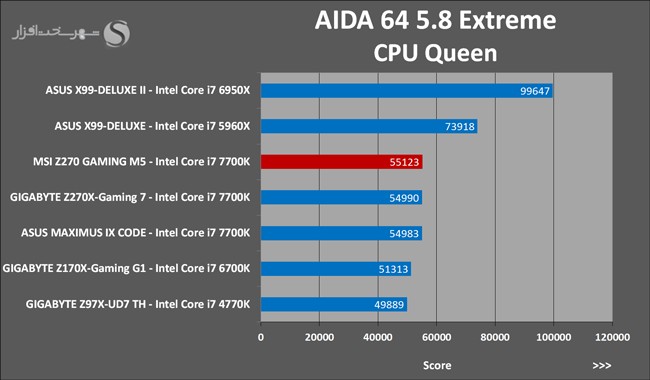

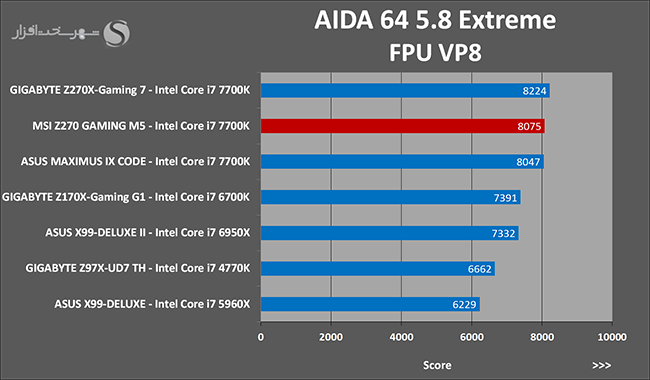

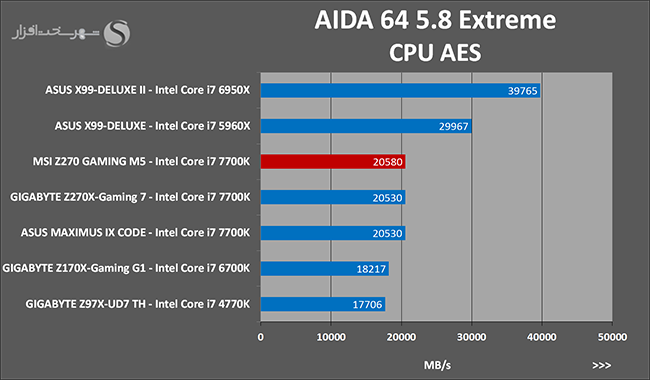

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

 عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.



اگر به‌صورت میانگین اختلاف کارایی میان پرچم‌دار معماری (Skylake (Intel Core i7 6700K و پرچم‌دار معماری (Kaby Lake (Intel Core i7 7700K را محاسبه کنیم به عددی کمتر از 12% خواهیم رسید. مهم‌ترین دلیل ثبت این نتیجه نیز اختلاف 300MHz بین حداکثر فرکانس Turbo این دو پردازنده محسوب می‌شود.

همچنین همان‌طور که ملاحظه می‌کنید MSI Z270 GAMING M5 در مقایسه با رقبای گران قیمت‌تر خود از کمپانی‌های گیگابایت و ایسوس با اختلافی بسیار کم و نامحسوس در برخی از تست‌ها جلوتر و در برخی دیگر عقب‌تر است. این مقدار اختلاف ناچیز به طیف وسیعی از عوامل نرم افزاری و حتی بهینه سازی‌های Bios مرتبط می‌شود و به هیچ عنوان ملاک برتری مطلق یک مدل نسبت به مدل دیگر محسوب نمی‌شود.

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.8

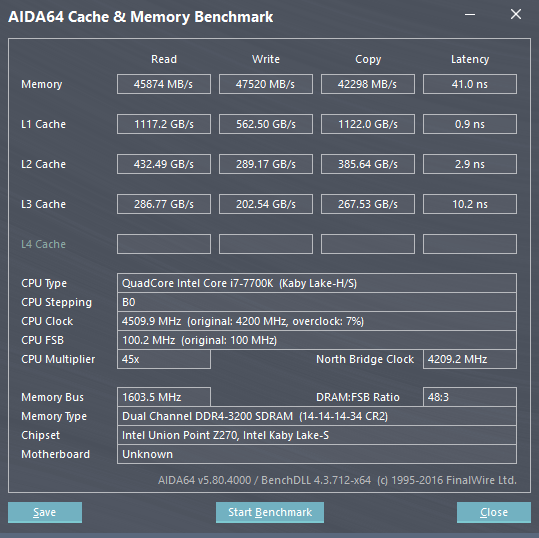

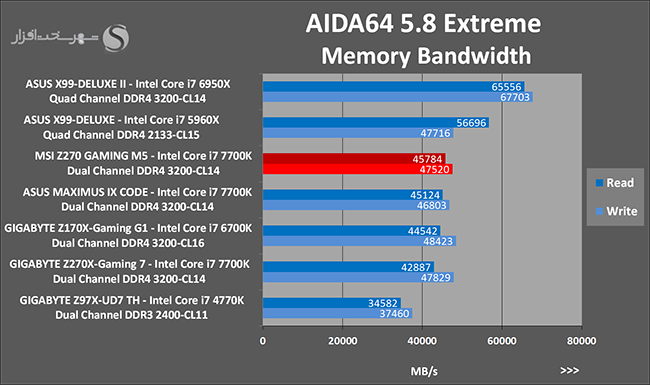

تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

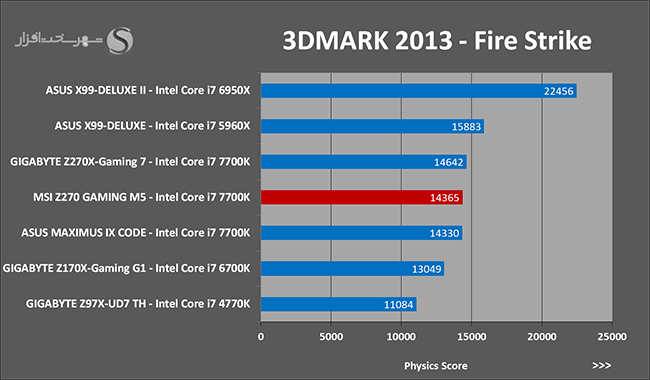

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013

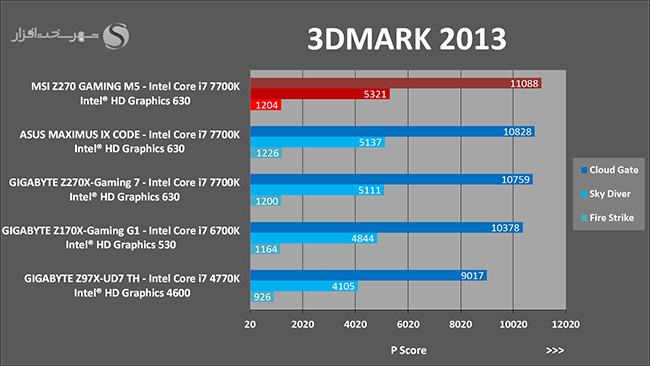

سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

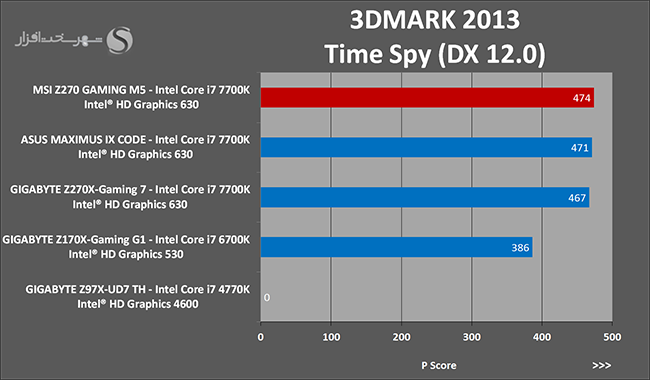

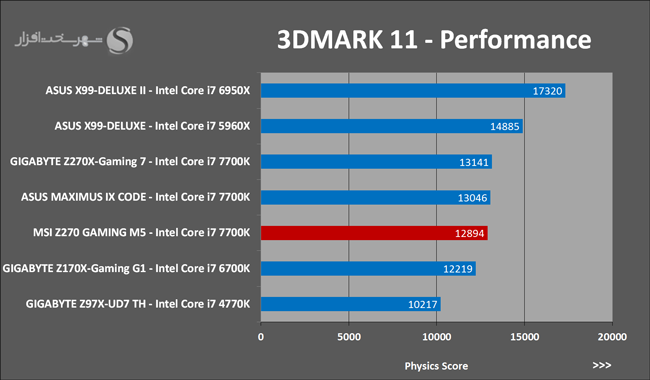

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

میانگین اختلاف کارایی در این تست‌ها نیز در مقایسه با نسل قبل کمتر از 12% است.

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8

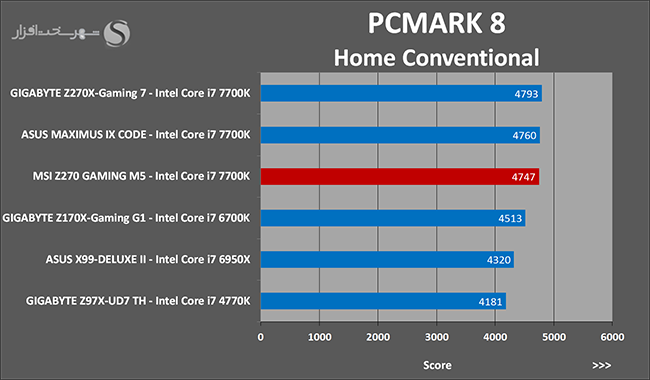

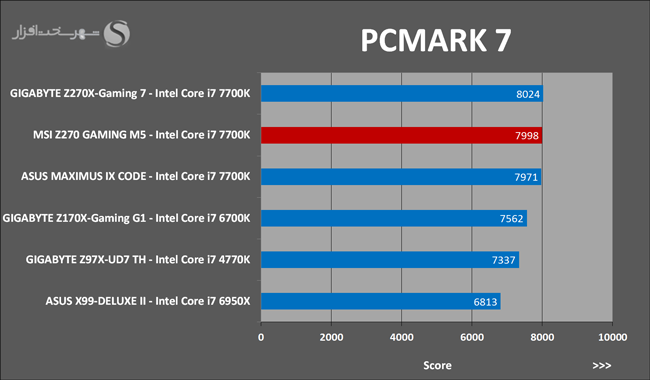

در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه سازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

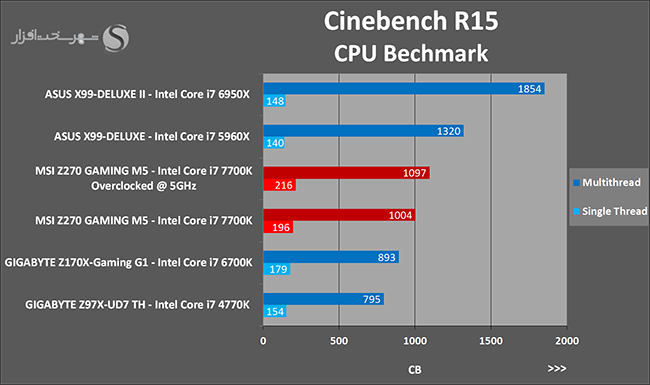

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7

این دو نرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به رندر کردن صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

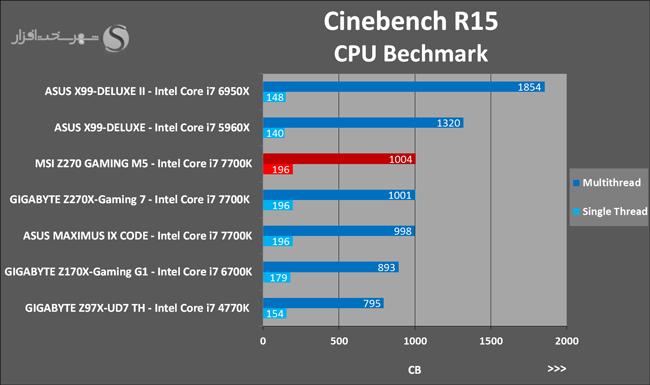

ماهیت تست Cinebench در واقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

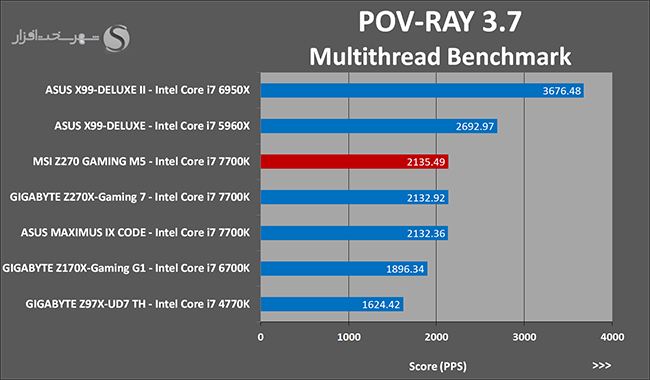

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به رندر صحنه‌های مبتنی بر متن می‌کند.

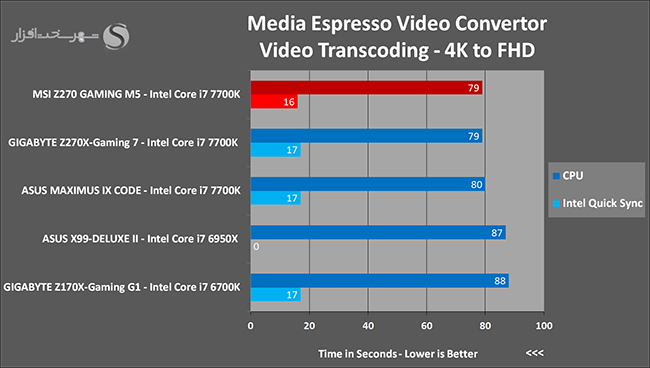

تست‌های Video Transcoding توسط Media Espresso Video Convertor

تست‌های Video Transcoding توسط Media Espresso Video Convertor

این نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند.

در نرم افزار CyberLink MediaEspresso از توان CPU و تراشه گرافیکی مجتمع (IGP) برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark

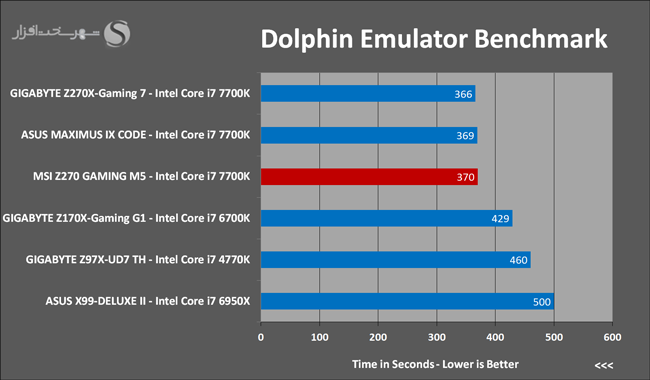

Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

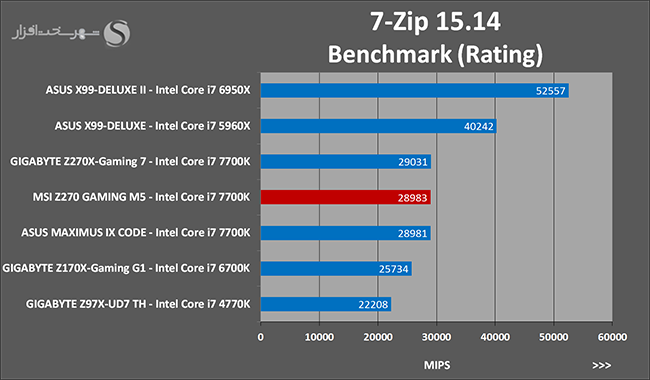

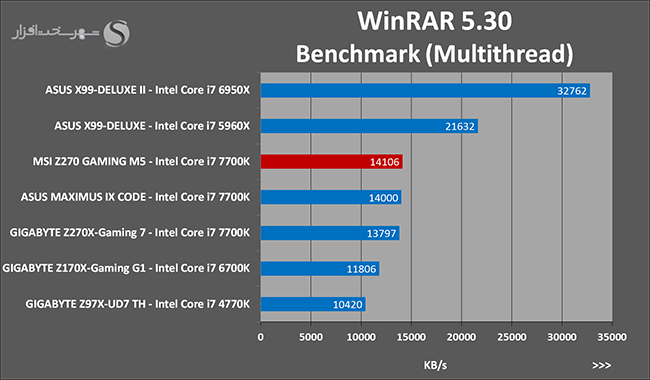

تست‌های Zip/Unzip با WinRAR 5.30 – 7Zip 15.12

تست‌های Zip/Unzip با WinRAR 5.307Zip 15.12

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M

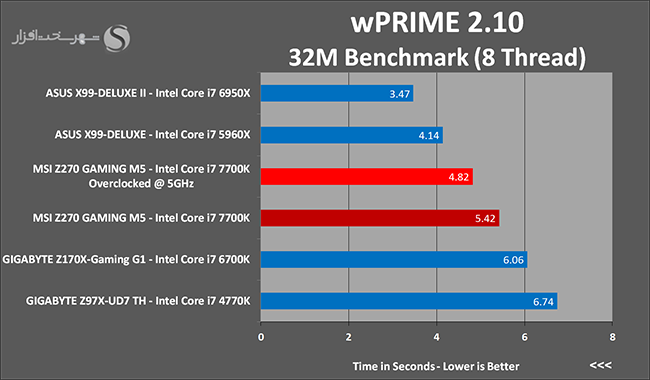

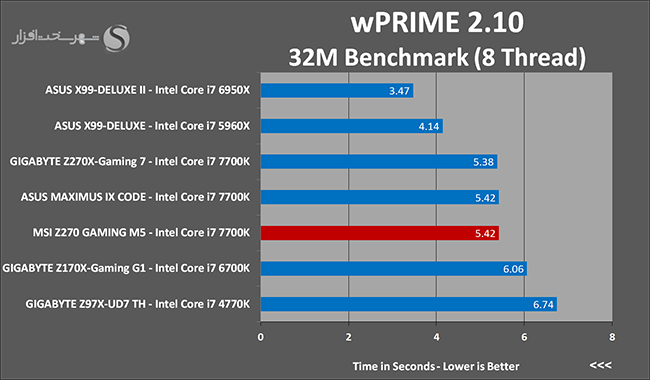

wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود برای تست کارایی پردازنده و مادربرد محسوب می‌شود.

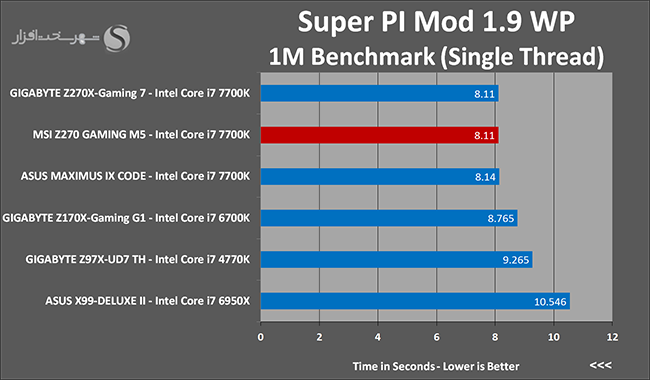

Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

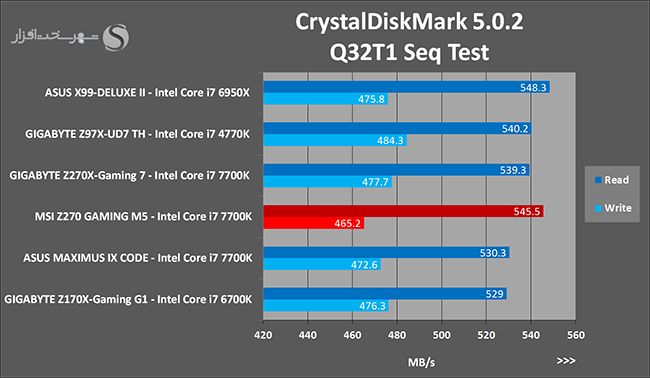

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

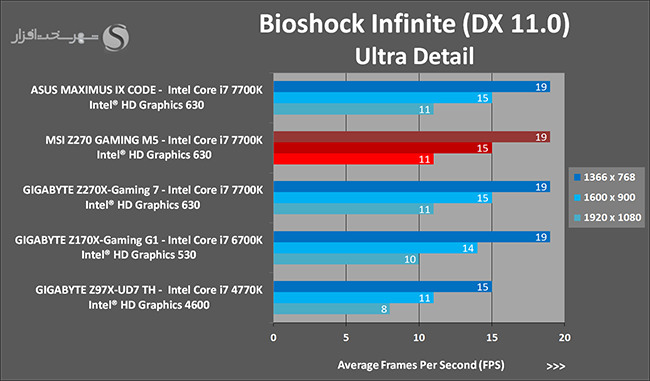

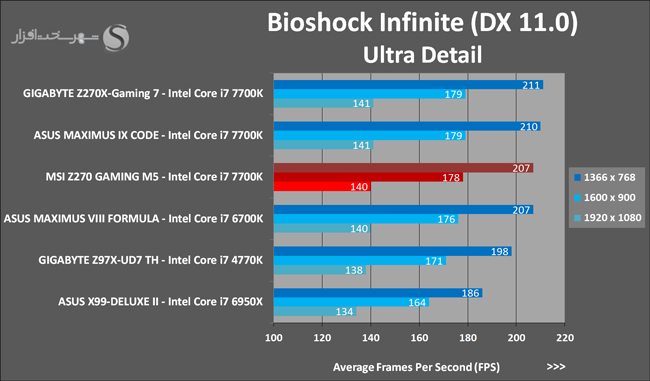

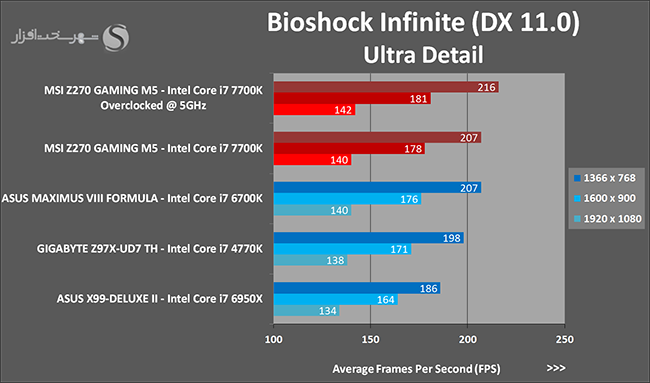

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

 موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

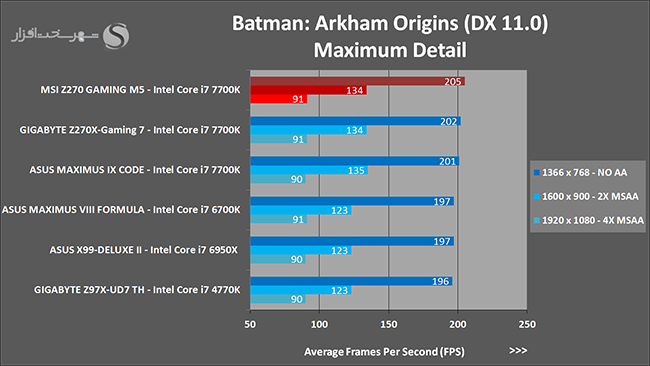

Batman: Arkham Origins

شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

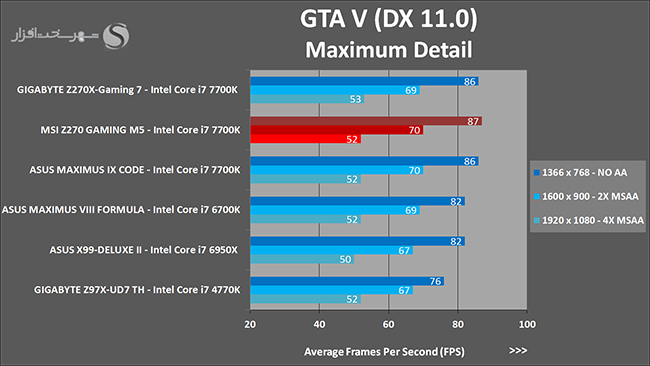

GTA V

کمتر گیمیری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

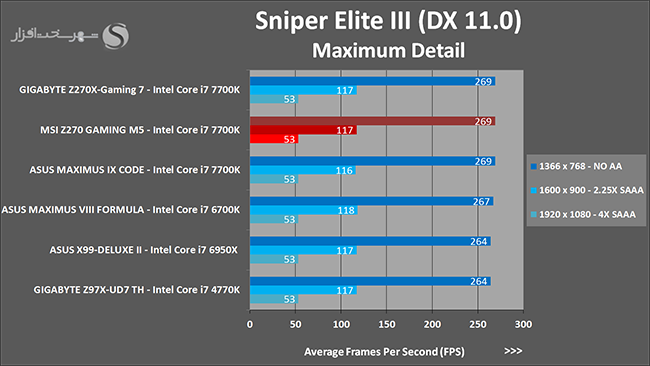

Sniper Elite III

نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

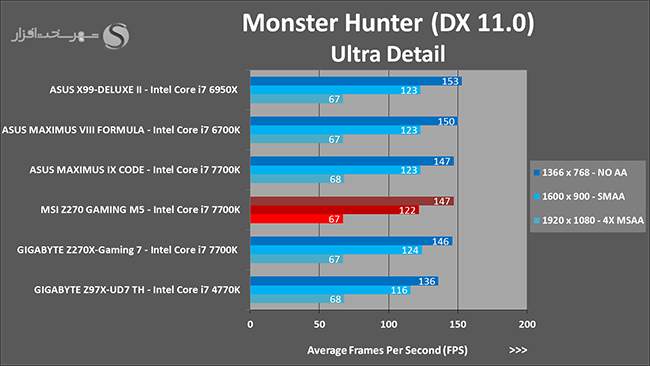

Monster Hunter Benchmark

Monster Hunter که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.



در تست‌های گیمینگ نیز همان‌طور که انتظار می‌رفت افزایش کارایی حس می‌شود ولی آن‌چنان محسوس و قابل بحث نیست.

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

تست‌های کارایی تراشه گرافیکی مجتمع (IGP)

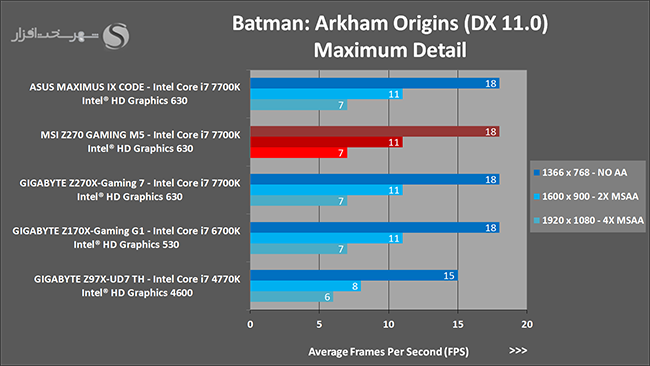

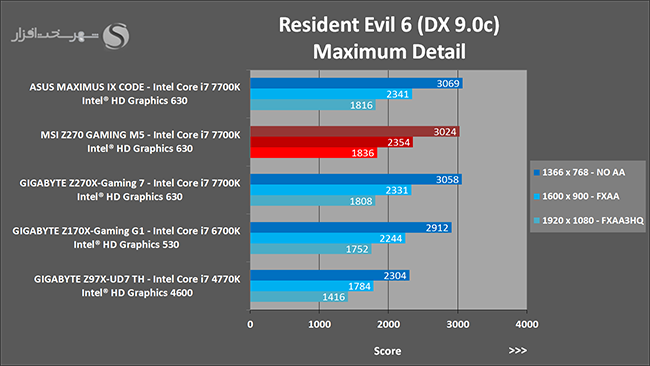

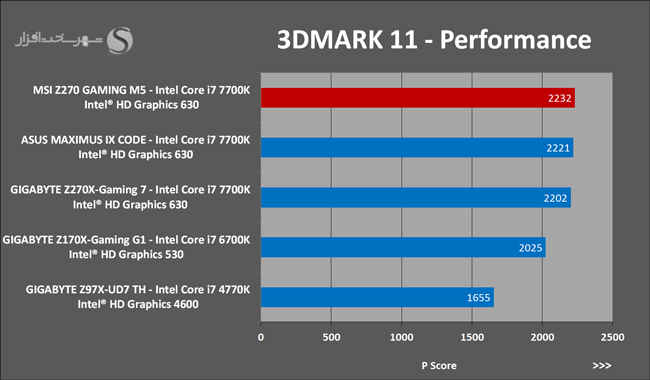

همان‌طور که در صفحات ابتدایی این بررسی اشاره شد یکی از قابلیت‌های جدید معماری Kaby Lake بهبود کارایی و افزایش امکانات و قابلیت‌های تراشه‌های گرافیکی مجتمع بر روی پردازنده‌های این معماری می‌باشد. به همین دلیل در این بخش قصد داریم توسط نرم‌افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphics 630 مجتمع بر روی پردازنده Intel Core i7 7700K را محک بزنیم.

اختلاف کارایی در بخش 3D Graphics میان تراشه‌های گرافیکی (Intel HD Graphics 530 (Skylake و (Intel HD Graphics 630 (Kaby Lake نیز به‌صورت میانگین حدود 7% است و می‌توان گفت در عمل هیچ تفاوتی میان این دو حس نخواهد شد.

CPU Overclocking

CPU Overclocking

در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 1 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 5GHz و ولتاژ هسته 1.375v در Bios به تعادل و پایداری نسبی رسیدیم. نکته جالب در این تست ثبات فوق‌العاده بالای ولتاژ هسته پردازنده حتی در حین Load کامل بود. همچنین این مادربرد در مقایسه با رقبای خود تاکنون با کمترین ولتاژ ممکن قادر به پایدار نگاه داشتن این پردازنده در فرکانس 5GHz شده است. البته ناگفته نماند Boot شدن سیستم در فرکانس 5.3Ghz البته در ولتاژهای به‌مراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه خنک کننده‌های متعارف قادر به کنترل حرارت پردازنده در این وضعیت هستند.



http://valid.x86.fr/zw15iq

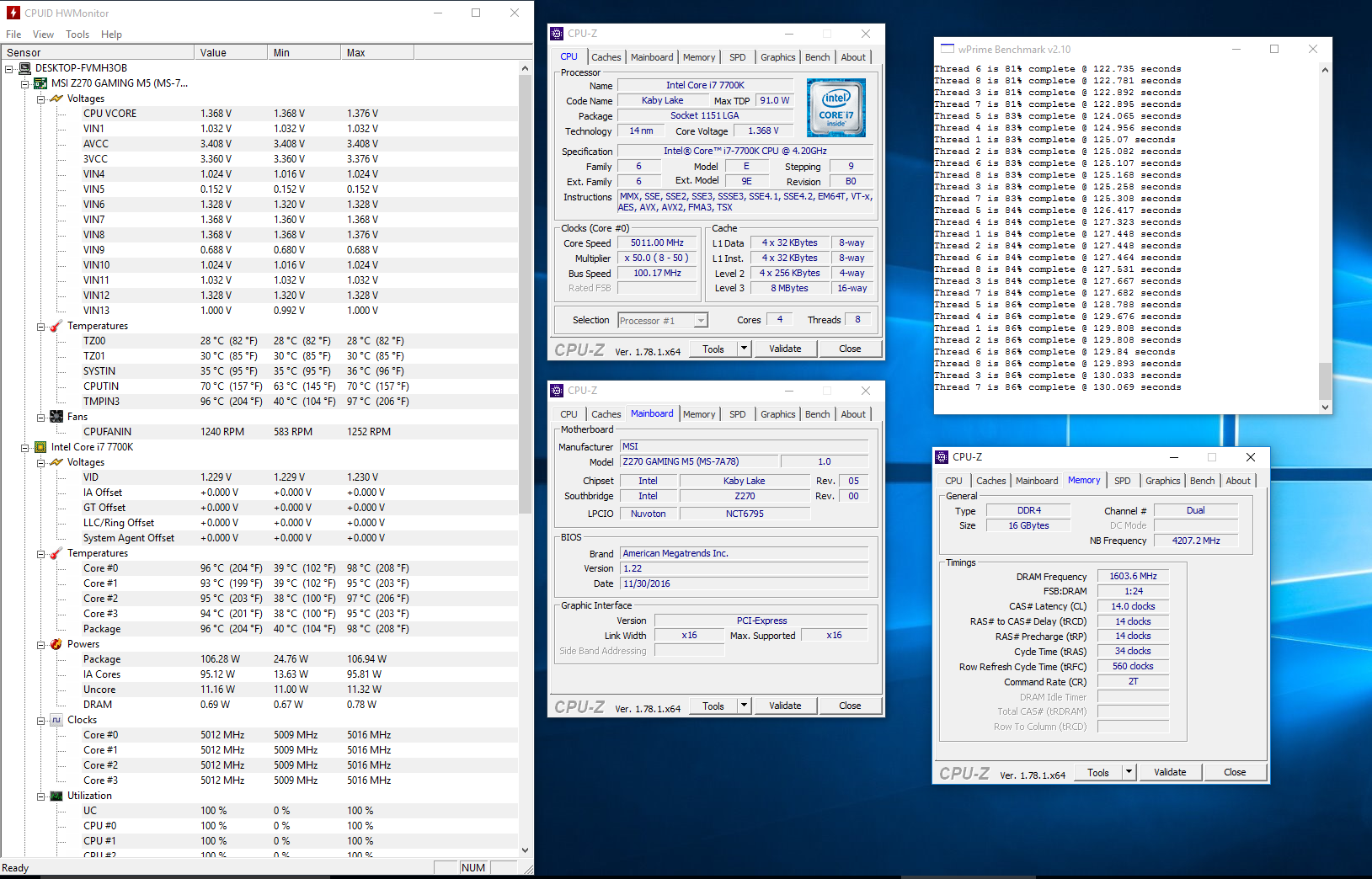

همان‌طور که ملاحظه می‌کنید علیرغم نصب CPU Cooler میان رده Thermalright Macho Rev.A بر روی این پردازنده باز هم در کمتر از 2 دقیقه حرارت پردازنده به مرز 98 °C رسیده است! پس توصیه می‌کنیم اگر قصد اورکلاک این پردازنده در این فرکانس را دارید حتماً به فکر خرید خنک کننده‌های بادی قدرتمند و یا آبی رده بالا با رادیاتورهای بزرگ‌تر 240mm باشید.

همچنین در نمودارهای زیر می‌توانید عملکرد پردازنده Intel Core i7 7700K را در فرکانس فوق ملاحظه کنید:

جمع بندی، سخن پایانی و امتیاز شهر سخت‌افزار

جمع بندی، سخن پایانی و امتیاز شهر سخت‌افزار



اجازه دهید در این قسمت جمع بندی را به دو بخش مختلف تقسیم کنیم. اگر بخواهیم در مورد معماری Kaby Lake و عملکرد آن به یک جمع بندی جامع برسیم به زبان ساده پردازنده‌های مبتنی بر این معماری و مادربردهای جدید مبتنی بر آن از نظر کارایی تنها یک به‌روزرسانی مختصر و کوچک برای معماری Skylake محسوب می‌شوند و افزایش کارایی حدوداً 12% در بخش CPU و حدوداً 7% در بخش 3D Graphics پردازنده گرافیکی مجتمع برای به‌روزرسانی قطعات سیستم از Skylake به Kaby Lake به هیچ وجه اغوا کننده نخواهد بود؛ اما بهینه‌سازی‌های انجام شده در بخش شتاب‌دهنده سخت‌افزاری رمزگذار و رمزگشا ویدئویی، مدیریت بهتر مصرف انرژی در این پلتفرم و پتانسیل بسیار بالا در بخش اورکلاک فرکانس هسته پردازنده و ماژول‌های حافظه DDR4 از جمله عواملی هستند که شاید برای برخی از کاربران کاربردی و تا حدودی وسوسه کننده باشد. روی هم رفته ما به اینتل نمره قبولی می‌دهیم اما این نمره به هیچ وجه نمره ممتازی نیست!



اما همان‌طور که در نمودارهای نتایج تست‌های مختلف MSI Z270 Gaming M5 مشاهده کردید این مادربرد به‌شدت خوش قیمت 200 دلاری تقریباً هیچ چیز از رقبای 250 و 300 دلاری خود از کمپانی‌های رقیب کمتر ندارد. عملکرد ممتاز این مادربرد در بخش تست‌های حرارتی، کارایی و اورکلاک در کنار امکانات متعدد و مدرن نظیر برخورداری از مدار رگولاتور ولتاژ دیجیتال مدرن 10Phase متشکل از قطعات فوق‌العاده باکیفیت دارای استاندارد نظامی Military Class 5، دو پورت بسیار پرسرعت (USB 3.1 Gen2 (10Gb/s از نوع Type-A/C در پنل پشتی به همراه 2 اسلات M.2 X4 32Gb/s و یک پورت Turbo U.2 32Gb/s با قابلیت پشتیبانی از RAID 0 برای هر 3 گذرگاه، همراه داشتن جدیدترین نسخه سیستم صوتی بسیار باکیفیت Audio Boost 4 مبتنی بر Codec صوتی جدید Realtek ALC1220 و بسته نرم افزاری Nahimic Sound Technology، درگاه شبکه Gigabit Ethernet منشعب شده از کنترلر جدید Killer™ E2500 کمپانی Qualcomm و نورپردازی RGB LED مختصر ولی زیبا و چشم نواز، این مادربرد را به یکی از ارزشمندترین مادربردهای گیمینگ میان رده حال حاضر تبدیل کرده است.

به‌عنوان سخن پایانی اگر به دنبال یک مادربرد گیمینگ با امکانات مدرن و کارایی بالا در کنار قیمت نسبتاً مناسب می‌گردید MSI Z270 Gaming M5 یکی از بهترین انتخاب‌ها در رنج قیمت خود محسوب می‌شود.

نقاط قوت

  • طراحی ظاهری و کیفیت ساخت عالی
  • پشتیبانی از 2 اسلات M.2 X4 32Gb/s و 1 پورت U.2 32Gb/s
  • پشتیبانی از پورت‌های USB 3.1 10Gb/s Type-c / Type-A
  • برخورداری از سیستم صوتی باکیفیت و مدرن Audio Boost 4
  • پشتیبانی از درگاه‌ شبکه مبتنی بر کنترلر جدید و بسیار قدرتمند Killer E2500



نقاط ضعف

  • عدم پشتیبانی از خروجی تصویر HDMI 2.0
  • عدم برخورداری از پورت‌ SATA Express

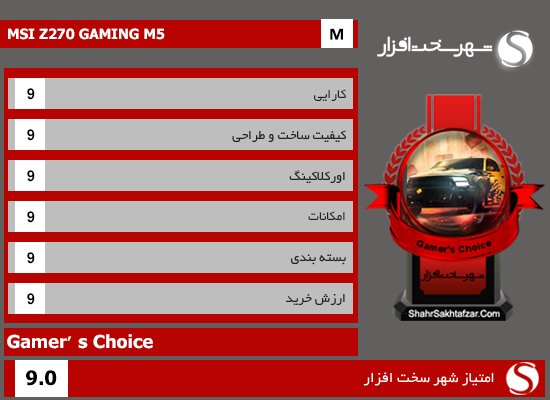

با تمامی این تفاسیر مادربرد "MSI Z270 GAMING M5" موفق به کسب امتیاز ممتاز 9.0 و نشان "Gamer’s choice" و ریز امتیازات زیر در کلاس محصولات (M (Mid-Range از لابراتوار شهر سخت‌افزار شد.

MSI Z270 GAMING M5

کلاس عرضه : اقتصادی / میان رده
9
کارایی
9
کیفیت ساخت و طراحی
9
اورکلاکینگ
9
امکانات
9
بسته‌بندی
9
ارزش خرید
9
امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار
9

توجه: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.

گالری تصاویر

گالری تصاویر



نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (3)

  • بررسی کاملی بود مثل همیشه
    تنها نتیجه ای که میشه گرفت اینه که اینتل هیچ کاری نکرده و نمیکنه
    در واقع مسئولیت فروش پردازنده های جدید به دوش سازندگان مادربرد افتاده
    که اضافه کردن قابلیتهای خیلی بالا در مادربردهای میان رده و پایین رده مردم رو تشویق کنند به این پلتفرم مهاجرت کنن

  • خیلی برسی خوبی ممنون
    فکر میکنم جالبت ترین قسمت این برد سیستم صوتی هست و البته کیفیت قطعات در مدار تغذیه
    قیمت هم به خاطر حباب قیمتی مقداری بالاست و پس از موجودی کامل قیمت ها معقول تر میشه
    اما تعیین کننده اصلی قیمت دلار هست و تا زمانی که پایین نیاد قیمت ها همینطوری بالا میمونه

  • مهمان - پریشان

    جالبه یعنی خیلی جالبه!
    قیمت ریالی اش رو ننوشتید! 960 تومن :(
    مادربرد 200 دلاری 960 تومن:D
    لابد اگه مدل M9 بیاد 2 2.5 آب میخوره
    بابا ایول.

ورود به شهرسخت‌افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
