تست و بررسی کامل مادربرد MSI Z87-GD65 GAMING

توضیحات: سید مهدی موسوی; دسته: بررسی مادربرد; 11 آبان 1392 04:47

در این رویو قصد داریم به تست و بررسی گل سر سبد سری جدید مادربرد های خانواده GAMING کمپانی MSI یعنی Z87-GD65 GAMING بپردازیم. مادربردی که با داشتن قیمت جهانی بسیار عالی و وسوسه کننده 188$ دلاری خود در کنار امکانات و قابلیت های بسیاری که دارد بدون شک یکی از خوش قیمت ترین مادربردهای گیمینگ موجود در بازار کنونی محسوب می شود.

مقدمه

کمپانی MSI که در حال حاضر یکی از بزرگترین تولید کنندگان مادربرد در دنیا محسوب می شود همزمان با معرفی مادربرد های مبتنی بر سری 8 چیپست های کمپانی اینتل، از نسل جدید خانواده GAMING مادربرد های ساخت خود پرده برداشت. از آنجا که اولین سری این خانواده که چندی پیش با چیپست Z77 و تحت عنوان Z77A-GD65 GAMING روانه بازار شده بود توانست خیلی زود جایگاه ویژه ای در بین کاربران حرفه ای و گیمر ها به خود اختصاص دهد این کمپانی تصمیم گرفت تا با تنوع بیشتری این سری را در مدل های نسل جدید گسترش دهد.

تاکنون 6 مدل مختلف از نسل جدید مادربردهای این سری توسط این کمپانی معرفی شده که علاوه بر چیپست Z87 ، مدل هایی مبتنی بر چیپست های B85 و H87 نیز در بین آن ها مشاهده می شود.

در سری GAMING مادربردهای کمپانی MSI بر خلاف خانواده های MPOWER و XPOWER این کمپانی که به گونه ای مختص اورکلاکرهای حرفه ای طراحی شده و قیمت بسیار بالایی نیز دارند سعی شده تا حدودی توازن میان قیمت تمام شده و امکانات مدرن مادربردهای گیمینگ برقرار شود. به بیانی ساده تر رنج قیمت خانواده GAMING مادربرد های کمپانی MSI در مقایسه با مدل های High-End موجود در بازار به مراتب کمتر است ( بیش از 100% ارزان تر ) ولی کیفیت قطعات و امکانات در نظر گرفته شده برای مادربردهای این سری آن ها را به مدل های به شدت ارزشمند و خوش قیمت تبدیل می کند.

از امکانات و قابلیت های مشترک میان تمامی مادربرد های این سری می توان به بهره مندی آن ها از چیپ Ethernet Controller معروف Killer™ E2200 ساخت کمپانی Qualcomm Atheros، سیستم صوتی Audio Boost مبتنی بر کدک فوق العاده باکیفیت و مدرن ALC1150 کمپانی Realtek به همراه آمپلی فایر هدفون ، قطعات فوق العاده با کیفیت دارای استاندارد نظامی Military Class 4 به کار رفته در بخش های مختلف مادربرد و در کنار همه این ها امکانات و قابلیت های مدرن اورکلاکینگ اشاره کرد.

در این رویو قصد داریم به تست و بررسی گل سر سبد سری جدید مادربرد های این خانواده یعنی Z87-GD65 GAMING بپردازیم. مادربردی که با داشتن قیمت جهانی بسیار عالی و وسوسه کننده 188$ دلاری خود در کنار امکانات و قابلیت های بسیاری که دارد بدون شک یکی از خوش قیمت ترین مادربردهای گیمینگ موجود در بازار کنونی محسوب می شود.

حال باید دید این مدل در عمل چه نمایشی از خود نشان می دهد، با همراه باشید ...

مقدمه

حال باید دید این مدل در عمل چه نمایشی از خود نشان می دهد، با همراه باشید ...

معرفی سری 8 چیپست های کمپانی اینتل

معرفی سری 8چیپست های کمپانی اینتل

کمپانی اینتل همزمان با معرفی پردازنده های با معماری Haswell که با سوکت LGA 1150 همراه بودند از نسل جدید چیپست های ساخت خود نیز پرده برداری کرد. PCH های (Platform Controller Hub Chipsets ) جدید سری 8 این کمپانی که تحت نام های تجاری B85,H87,H81,Q85,Q87 و Z87 عرضه شده اند ویژگی های جدید متعددی را با خود به همراه دارند. در این بین چیپست های H87,H81 و Z87 هستند که از سوی کمپانی های سازنده مادربرد برای مدل های Desktop بیشتر مورد توجه قرار گرفته اند. چیپست H81 محصولات رده پایین، چیپست H87 محصولات رده متوسط و HTPC ها را هدف گرفته و چیپست Z87 نیز که به نوعی بهترین و سریعترین عضو این خانواده محسوب می شود در محصولات رده بالا و حرفه ای به کار می رود.

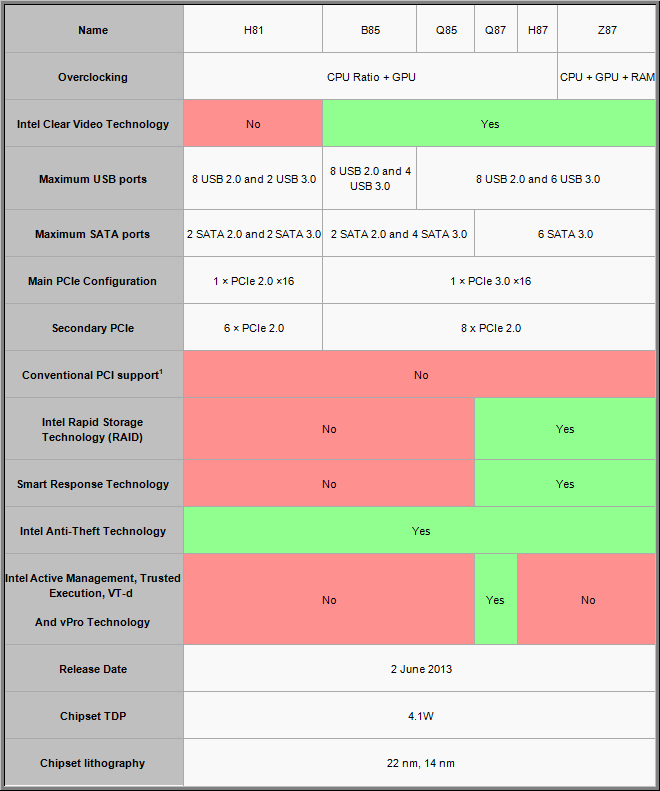

در جدول زیر می توانید جزئیات مشخصات فنی و تفاوت میان این چیپست ها را ملاحضه کنید:

برای مشاهده ابعاد بزرگتر روی عکس کلیک کنید

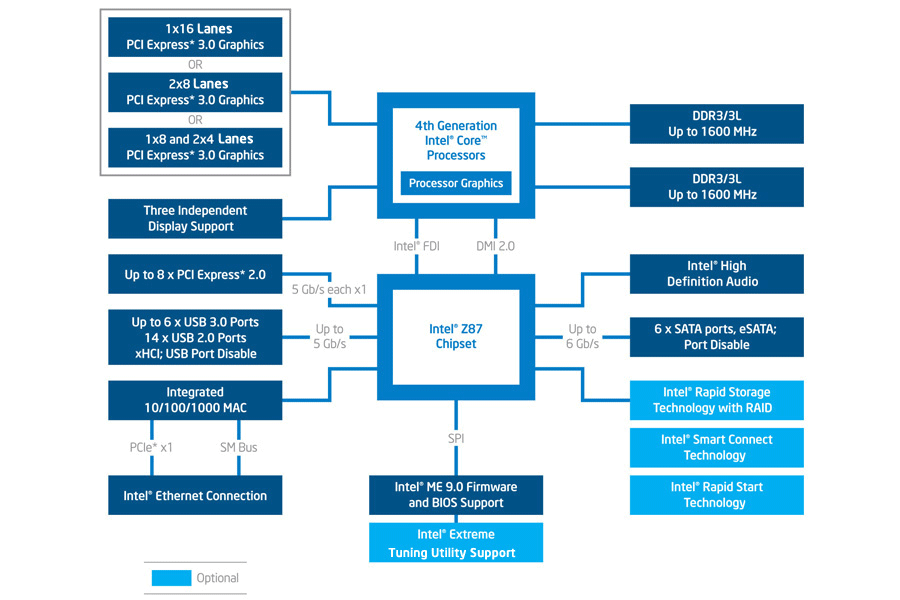

همانطور که در تصویر دیاگرام این چیپست ملاحضه می کنید دقیقا با همان ساختار چیپست Z77 نسل قبل روبرو هستیم . تنها 2 پورت USB 3.0 دیگر به مجموع پورت های USB اضافه شده و تعداد آن ها به 6 پورت USB 3.0 و 14 پورت USB 2.0 رسیده است. همچنین تعداد پورت SATA 6Gb/s نیز از 2 پورت به 6 پورت رسیده که کمبود آن در مادربرد های رده متوسط نسل قبل به وضوح حس می شد.

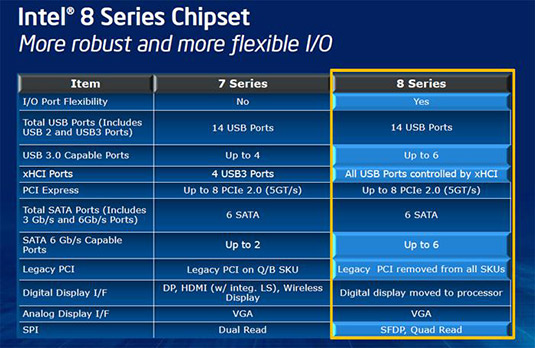

در تصویر زیر می توانید تفاوت های عمده چیپست های سری 8 را در مقایسه با چیپست های سری 7 ملاحضه کنید :

بسته بندی و محتویات داخل جعبه

وزن جعبه این مدل که دارای ابعاد 350mm x 270mm x 80mm می باشد با تمامی محویات داخل آن حدودا 2 کیلوگرم است . طراحی بسیار زیبا و حرفه ای لوگو ارتش اژدها ( Dragon Army ) به همراه پیش زمینه مشکی رنگ جعبه، چهره ای خاص به آن بخشیده است.

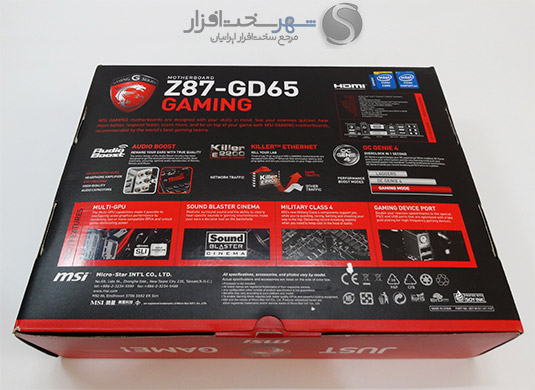

بر روی پشت این جعبه سعی شده تا محوری ترین ویژگی های مادربردهای سری GAMING این کمپانی به صورت مختصر معرفی شود. همچنین تصویری از امکانات پنل پشتی این مادربرد به همراه مشخصات فنی این مدل نیز در این بخش گنجانده شده است. در تصویر زیر می توانید این قسمت را در نمایی بسته ملاحضه کنید.

برای مشاهده ابعاد بزرگتر روی عکس کلیک کنید

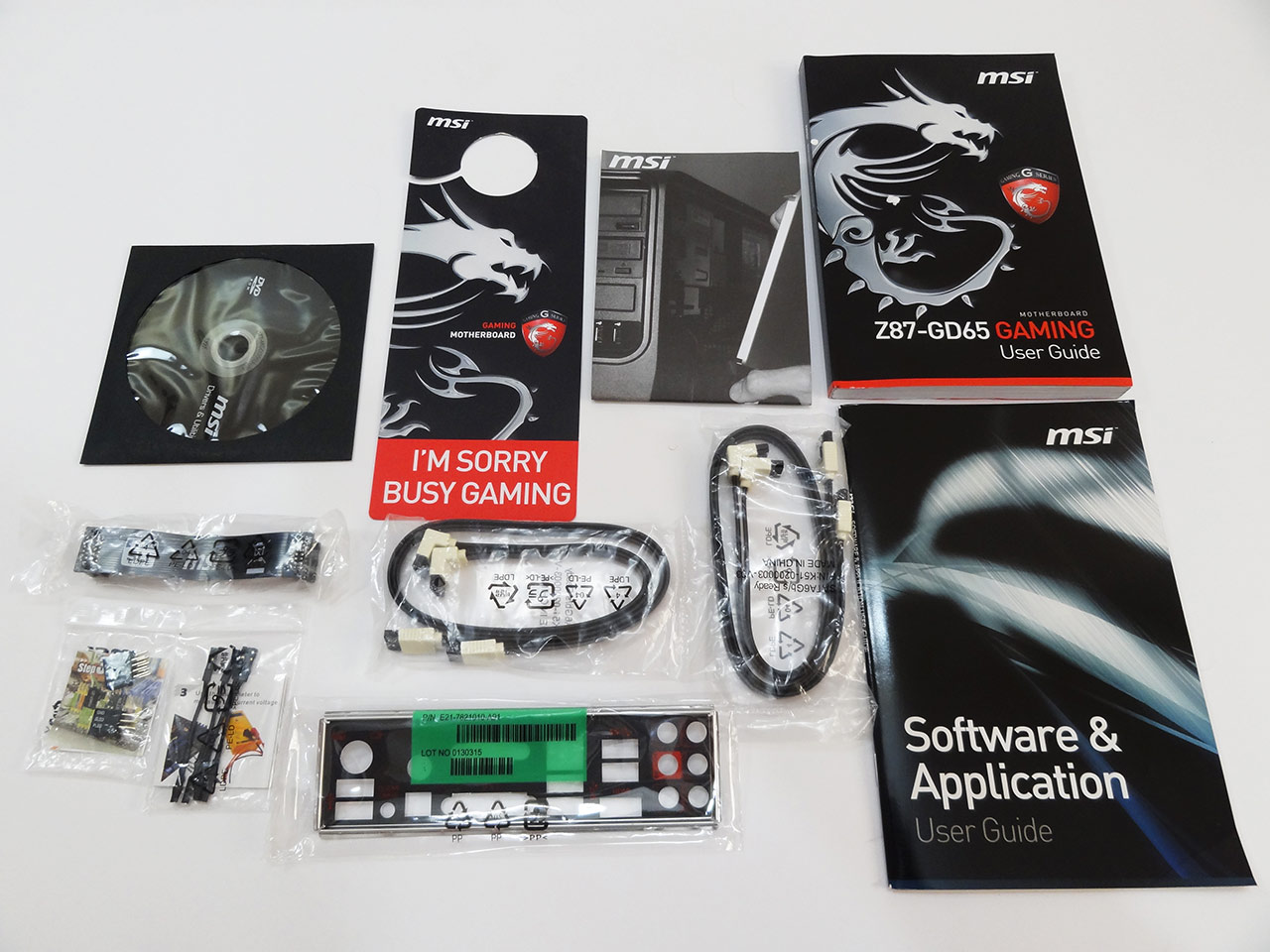

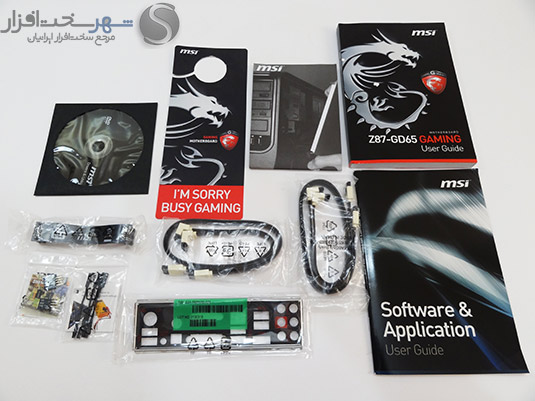

همانطور که در تصویر بالا ملاحضه می کنید، محتویات موجود در جعبه این مادربرد به این شرح می باشند :

DVD راه انداز و دفترچه های حاوی راهنمای نصب و مشخصات فنی
یک عدد آویز در با لوگوی ارتش اژدها که روی آن نوشته شده : متاسفم ،مشغول بازی کردن هستم !
4 عدد کابل SATA 6Gb/s دارای گیره فلزی
1 عدد پل SLI

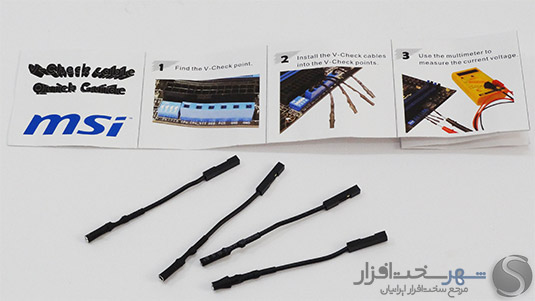

4 عدد کانکتور V-Check Cable برای نمونه برداری ولتاژ بخش های مختلف از روی گره های تعیین شده بر روی مادربرد
2 عدد M-Connectorبرای اتصال راحت تر Header های پنل جلویی کیس
پنل مشکی رنگ پشتی کیس
لوگو فلزی ارتش اژدها ( Dragon Army Logo )

نمای ظاهری و بررسی اولیه

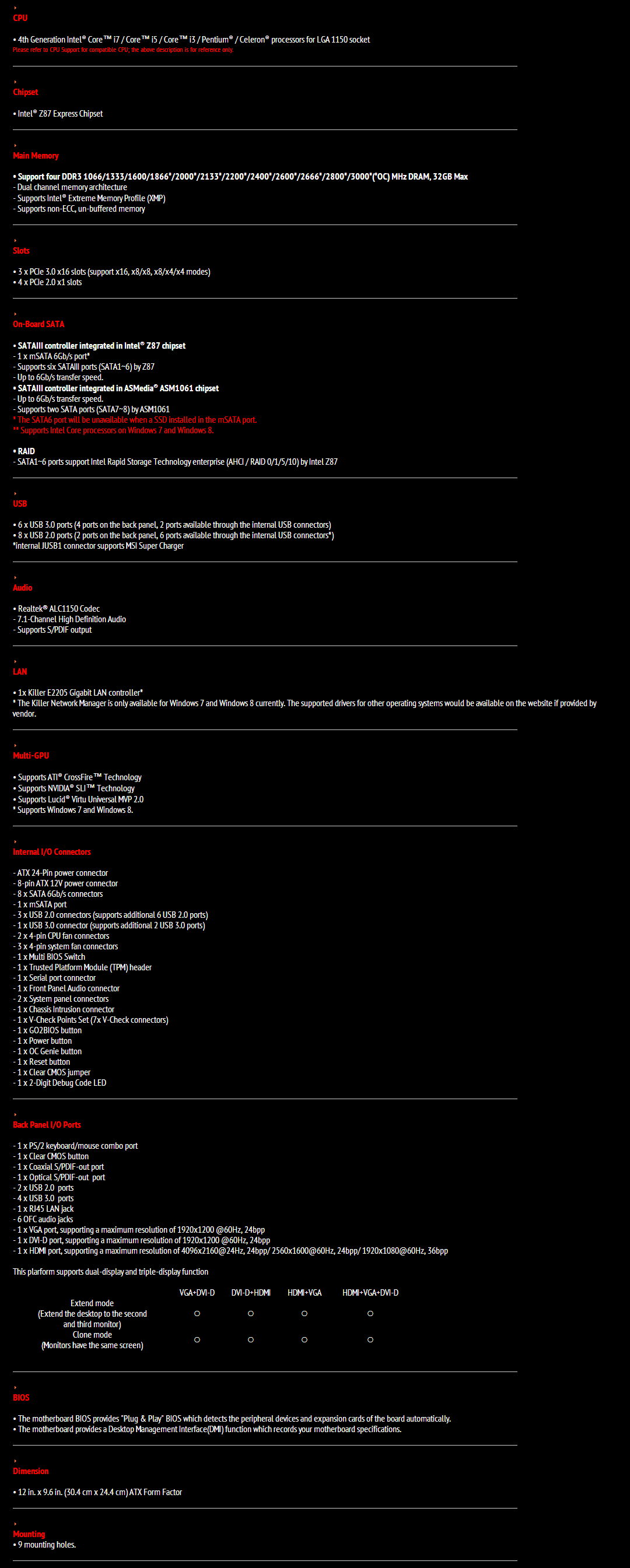

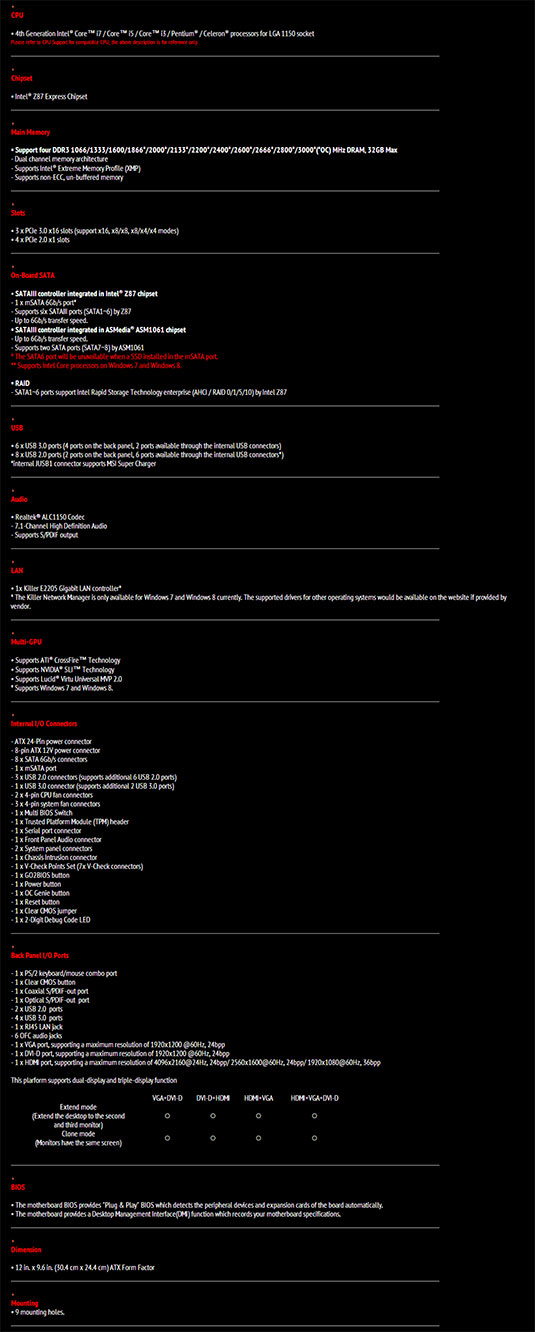

در ابتدا لازم می دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحضه کنید :

برای مشاهده ابعاد بزرگتر روی عکس کلیک کنید

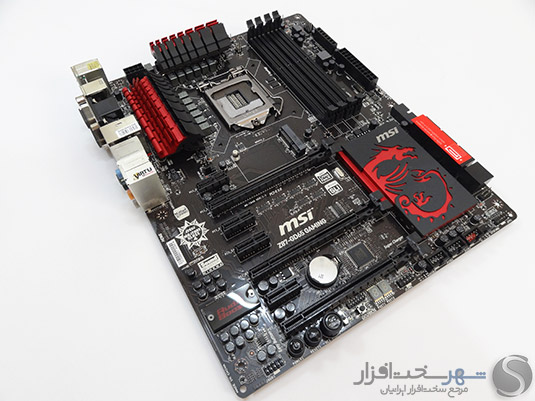

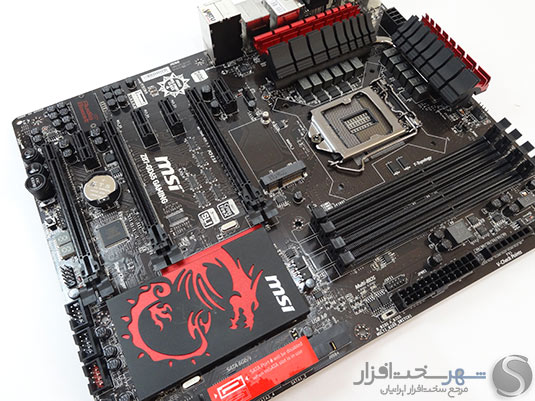

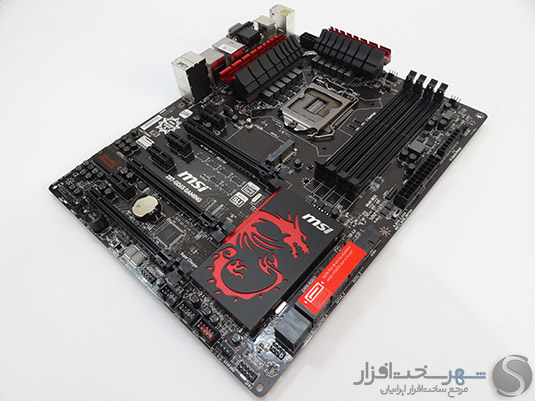

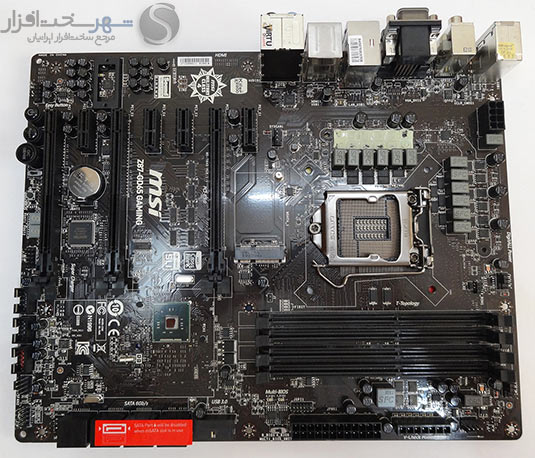

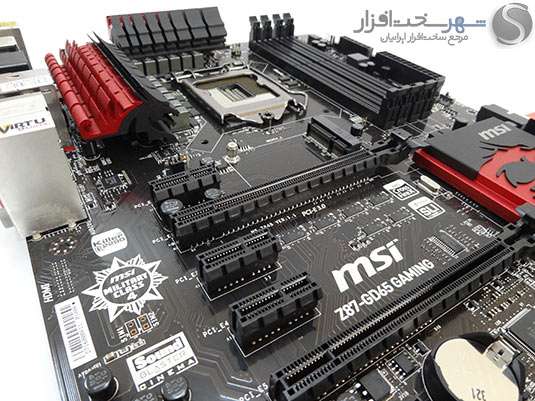

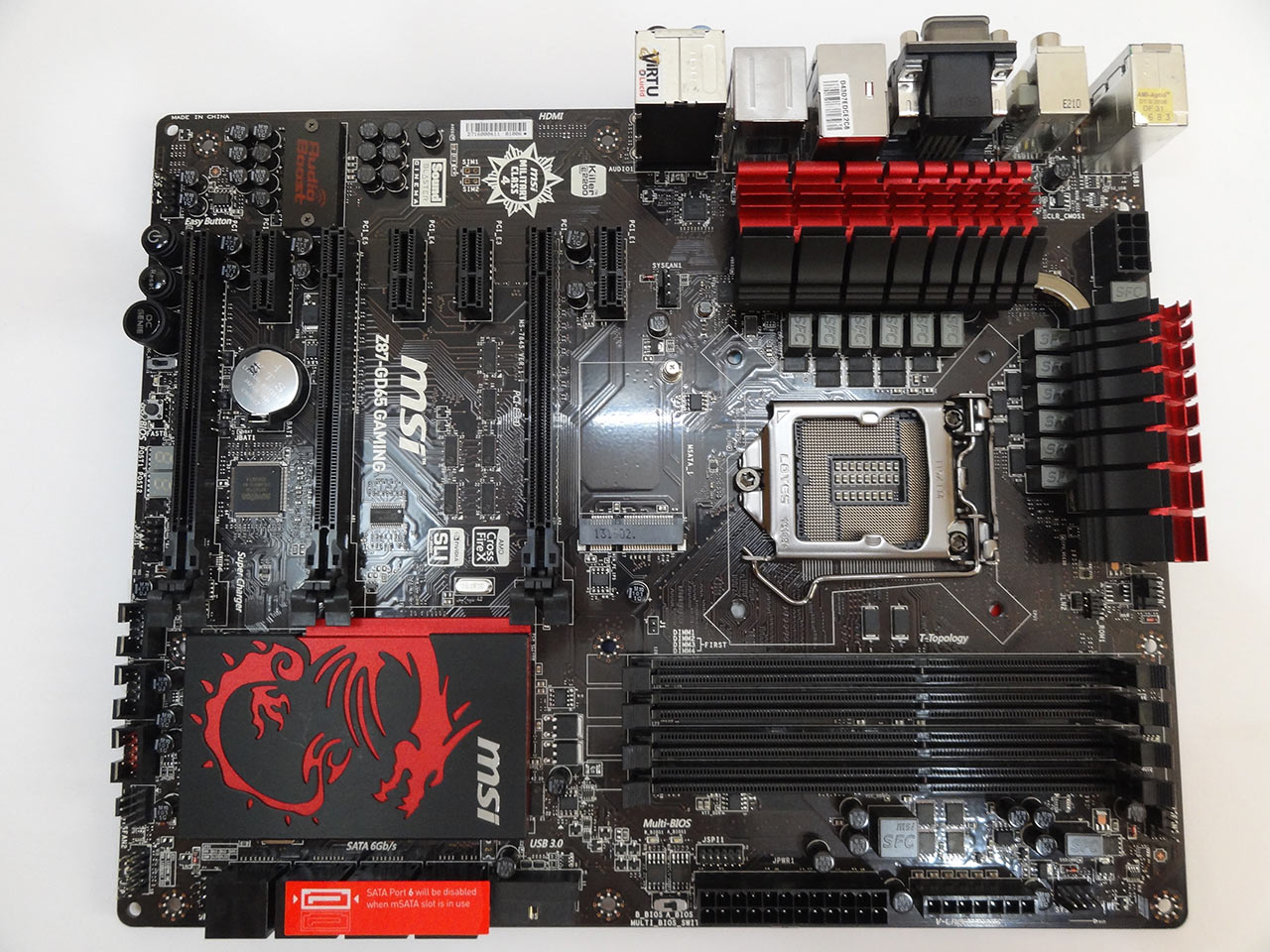

حقیقتاً PCB قهوه ای رنگی به همراه ترکیب رنگ قرمز به کار رفته در هیتسینک های این مدل به همراه لوگو حکاکی شده "ارتش اژدها" بر روی هیتسینک بزرگ چیپست PCH Z87 رنگ و لعابی دیدنی به این مدل بخشیده اند.

PCBاین مدل با داشتن ابعاد 30.4cm x 24.4cm در کلاس مادربرد های ATX طبقه بندی می شود و از این حیث مطمئناً در هر نوع کیس استانداردی جا خواهد شد.

برای مشاهده ابعاد بزرگتر روی عکس کلیک کنید

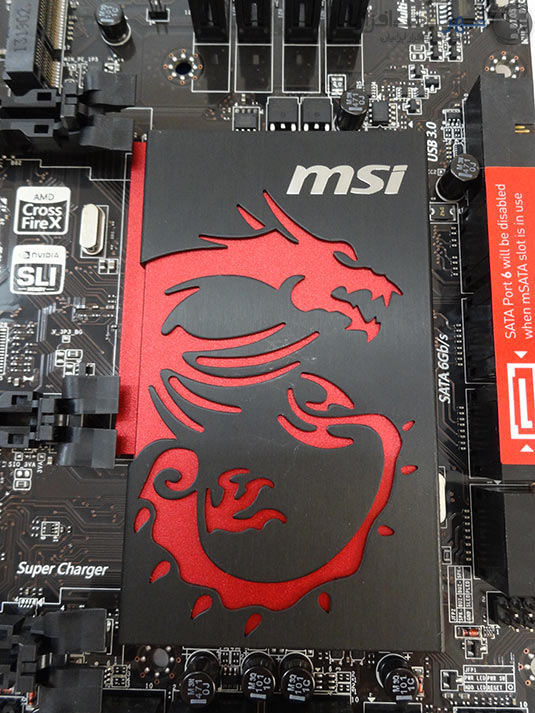

همانطور که در تصویر بالا ملاحضه می کنید، هیتسینک های تعبیه شده بر روی این مدل به دو بخش تقسیم می شوند که توسط 6 عدد پیچ فنر دار در پشت PCB بر روی برد نصب می شوند.

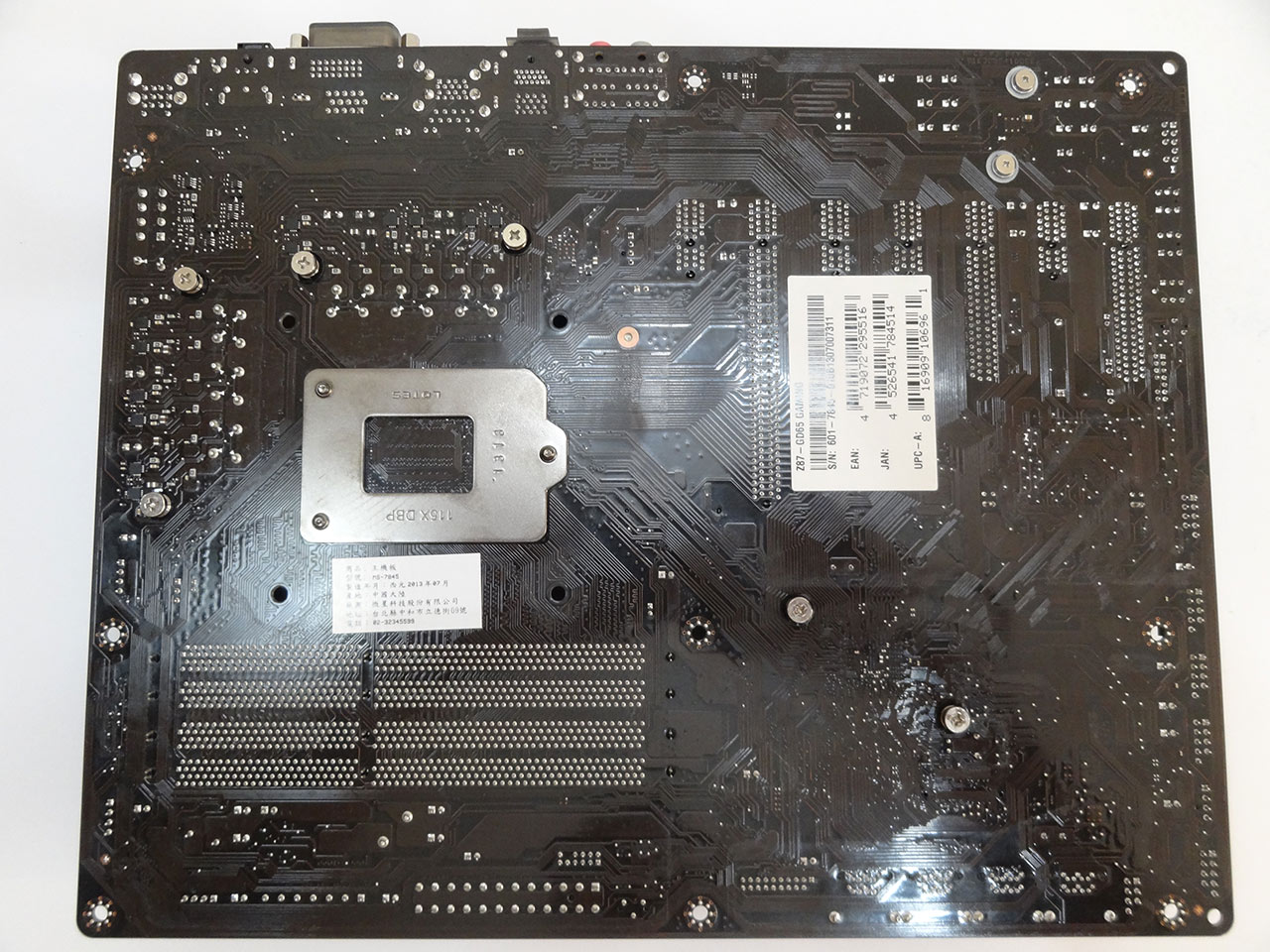

همچنین چیپ های Mosfet Driver مدار رگولاتور ولتاژ پردازنده نیز در پشت PCB تعبیه شده اند. البته به دلیل ماهیت عملکرد این نوع چیپ ها، نیازی به تعبیه هیتسینک برای آن ها وجود ندارد.

این مدل به واسطه 4 DIMM حافظه تعبیه شده قابلیت پشتیبانی از 32GB حافظه DDR3 دو کاناله Non-ECC با فرکانس های کاری 1066/1333/1600Mhz را در حالت استاندارد دارا می باشد. البته این مادربرد با استفاده از پروفایل های استاندارد XMP و به صورت اورکلاک شده حتی تست های آزمایشگاهی ماژول های با فرکانس 3000MHz را نیر با موفقیت پشت سر گذاشته است.

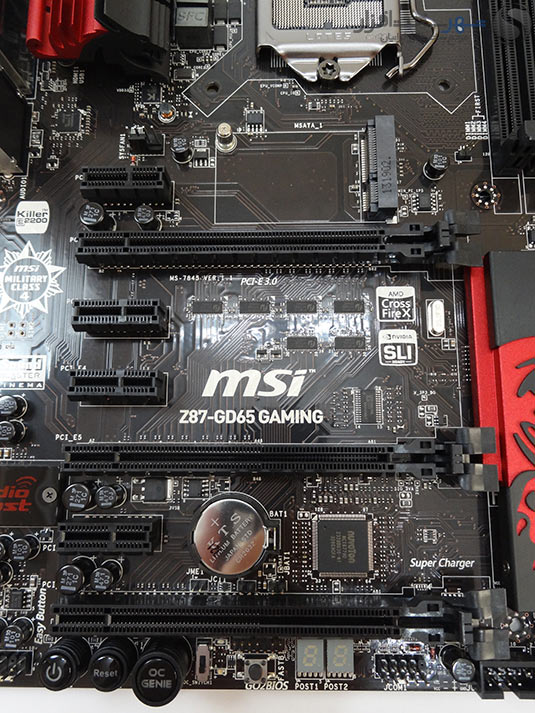

تعبیه 3 اسلات PCIe 3.0 x16 در این مادربرد پشتیبانی از تمامی پیکربندی های Multi GPU همانند Nvidia SLI ، AMD CrossFireX و VIRTU MVP را با مشخصات زیر برای این مادربرد فراهم کرده است :

در صورتی که تنها یک کارت گرافیک استفاده شود بالاترین اسلات با سرعت x16 فعالیت خواهد کرد
در صورتی که دو کارت گرافیک استفاده شود دو اسلات بالایی هر یک با سرعت x8 فعالیت خواهند کرد
در صورتی که پیکربندی 3 گانه کارت های گرافیک استفاده شود بالاترین اسلات با سرعت x8 و دو اسلات پایینی با سرعت x4 فعالیت خواهند کرد.

این مشخصات دقیقا با محدودیت های کنترلر PCIe تعبیه شده در نسل چهارم پردازنده های Core™ مطابقت دارد و هیچ گونه چیپ یا کنترلر سوئیچ PCI-Express 3.0 برای این مادربرد در نظر گرفته نشده است.

علاوه بر اسلات های نام برده 4 اسلات PCI-Express x1 2.0 که از چیپست PCH Z87 منشعب می شوند نیز برای این مادربرد در نظر گرفته شده است و در این بین خبری از اسلات های قدیمی PCI نیست.

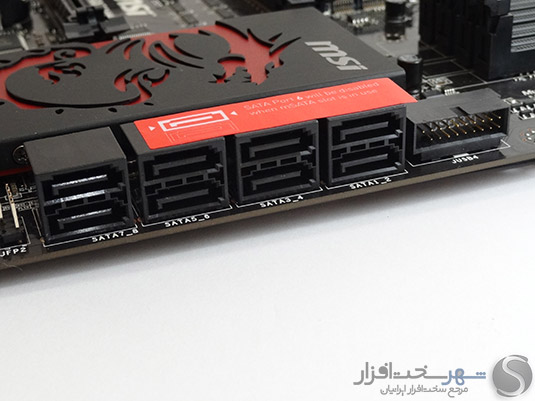

در بخش پورت های مرتبط با تجهیزات ذخیره سازی ( Storage ) ا 8 پورت SATA 6Gb/s در نظر گرفته شده است. در این بین 6 پورت سمت راست مستقیما از چیپست Intel PCH Z87 منشعب می شوند و از تکنولوژی هایی نظیر Intel® Smart Response Technology, Intel® Rapid Start Technology و Intel® Smart Connect Technology پشتیبانی می کنند. همچنین پشتیبانی از پیکربندی های Raid 0, 1, 5, 10 نیر برای آن ها فراهم شده است.

2 پورت باقی مانده نیز از 1 عدد ساتا کنترلر مجزا ASMedia ASM1061 منشعب می شوند. این کنترلر به واسطه رابط PCIe x1 دو پورت SATA 6Gb/s را برای این مدل فراهم می کند.

همچنین در سمت راست پورت های SATA ، Header USB 3.0 منشعب از چیپست PCH Z87 را ملاحضه می کنید که به واسطه آن قابلیت اتصال دو پورت USB 3.0 برای پنل جلویی کیس فراهم شده است.

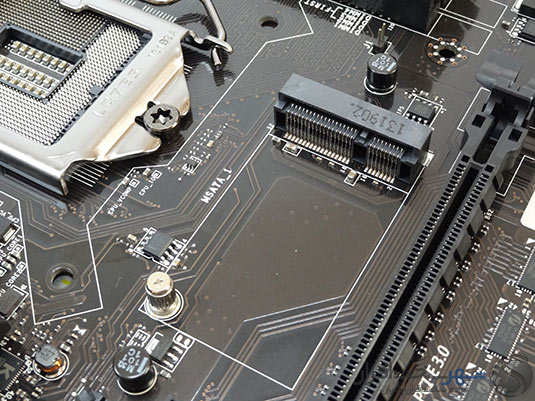

علاوه بر پورت های فوق، دقیقا در مرکز PCB این مادربرد یک عدد اسلات mSATA 6Gb/s تعبیه شده که قابلیت اتصال درایوهای SSD سازگار با این رابط را برای این مادربرد فراهم کرده است. البته باید این نکته را مد نظر داشته باشید که در صورت فعال شدن این گذرگاه، پورت شماره 6 گذرگاه های SATA غیر فعال خواهد شد.

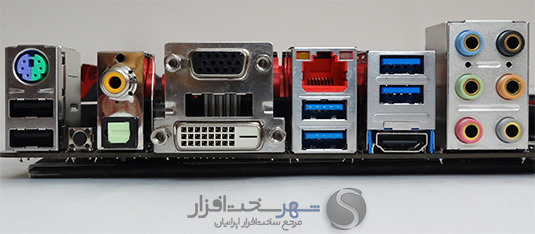

خروجی های تصویر را در پنل پشتی مادربرد، پورت های HDMI 1.4a ، DVI-D و D-Sub تشکیل می دهند. 4 پورت USB 3.0 موجود در این پنل نیز از چیپست PCH Z87 منشعب شده اند.

همچنین در این بخش دو پورت USB 2.0 به همراه یک پورت PS/2 تعبیه شده است که GAMING Ports نامیده می شوند. به گفته کمپانی MSI بهینه سازی این پورت ها برای فعالیت در Polling rate بالا ( 500 تا 1000MHz ) باعث کاهش زمان پاسگویی موس از 8 میلی ثانیه به 1 میلی ثانیه می شود. ابن امر باعث عملکرد بسیار نرم تر موس در گیم ها خواهد شد. همچنین تعبیه روکش طلا به میزان 3 برابر مقدار استاندارد در این پورت ها باعث افزایش طول عمر آن ها در برابر قطع و وصل های متعدد و جلوگیری از زنگ زدگی آن ها می شود.

1 عدد پورت Gigabit LAN منشعب از چیپ Killer E2200 به همراه خروجی های صدای Coaxial / Optical S/PDIF و جک های 3.5mm ا7.1 کاناله نیز سایر پورت های این پنل را تشکیل می دهند.

از دیگر خصوصیات کم نظیر این بخش می توان به روکش طلا در نظر گرفته شده برای جک های 3.5mm خروجی صدا اشاره کرد که خلوص سیگنال خروجی را به میزان قابل توجهی افزایش خواهد داد.

علاوه بر پورت های نام برده یک عدد DIP-Switch جهت Clear Cmos کردن Bios نیز بین پورت های USB 2.0 و خروحی Optical صدا تعبیه شده است.

نگاهی نزدیکتر ( مدار رگولاتور ولتاژ و سیستم خنک کننده )

همانطور که اشاره شد هیتسینک های خنک کننده در این مادربرد را دو بخش مختلف تشکیل داده اند. بخش اول که توسط یک Heat-Pipe مسی نیز به یکدیگر متصل شده اند وظیفه دفع حرارت از ماسفت های مدار رگولاتور ولتاژ پردازنده را بر عهده دارند.

بخش دوم که اندازه بسیار بزرگی دارد و لوگو Dragon Army نیز بر روی آن نقش بسته، وظیفه دفع حرارت از چیپست PCH Z87 را عهده دار است.

از جمله ویژگی های جالب این هیتسینک ها می توان به طراحی منحصر به فرد و جالب هیتسینک های مدار رگولاتور ولتاژ پردازنده اشاره کرد که به شکل سر یک اژدها طراحی شده اند !

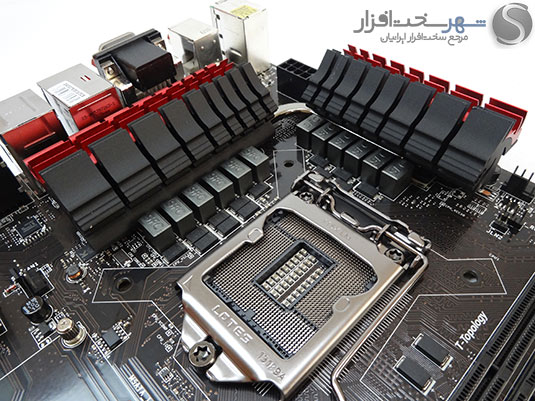

مدار رگولاتور ولتاژ پردازنده در این مادربرد از نوع 12Phase Digital PWM است که تمام قطعات به کار رفته در آن دارای استاندارد نظامی Military Class 4 می باشند. اما برای داشتن اشراف بیشتر نسبت به این قطعات اجازه دهید ابتدا هیتسینک های این بخش از مادربرد را باز کنیم.

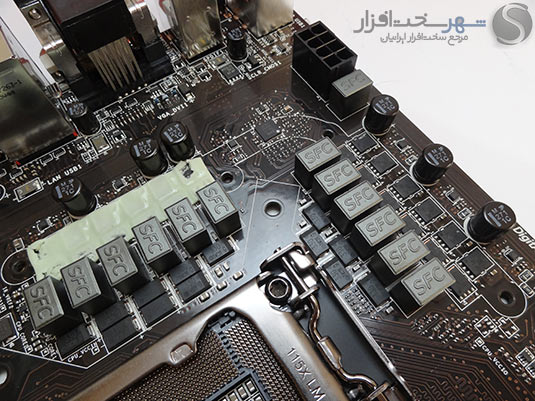

در تصویر بالا نمایی بسته از کامپوننت های به کار رفته در مدار رگولاتور ولتاژ پردازنده این مادربرد به همراه کانکتور 8Pin EPS تامین کننده انرژی این مدار را ملاحضه می کنید. اما این قطعات که شامل Hi-c Cap, Super Ferrite و Solid Dark Caps می شوند دارای چه ویژگی هایی هستند :

HI-C CAP

هسته این خازن ها از عنصر کمیاب Tantalum ( تانتال ) تشکیل شده که عمری بالغ بر 8 برابر خازن های Solid داشته و 15 برابر کمتر جریان نشتی را از خود عبور می دهد. از طرفی اندازه بسیار کوچک این خازن ها باعث می شود اطراف پردازنده خلوت تر شده و تعبیه انواع کولرها و کانتینرهای دست ساز LN2 با سهولت بیشتری انجام شود. نسل جدید این خازن ها دارای بازدهی انرژی بیش از 93% می باشد.

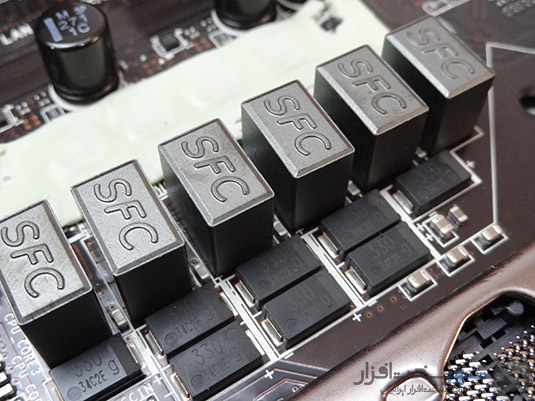

چوک های SFC

این نوع چوک ها به دلیل پشتیبانی از شیوه های جدید سوئیچ اتوماتیک نسبت به چوک های معمولی 10% بازدهی بیشتر دارد و تقریبا 30% نیز خنک تر عمل می کند.

خازن های ژاپنی DARK CAPS

این خازن ها با داشتن هسته آلومینیومی و "مقاومت معادل سری" ( ESR ) بسیار ناچیز به صورت میانگین عمری بالغ بر 10 سال دارند.

ملزومات استانداردهای نظامی

اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سخت ترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.

همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به گونه ای است که باعث کاهش چشمگیر تداخل الکترومغناظیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتور های این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاه های احتمالی را به حداقل می رساند.

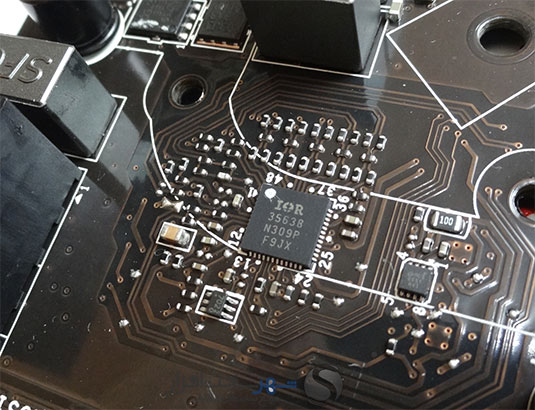

همانطور که در تصویر بالا ملاحضه می کنید، PWM Controller در نظر گرفته شده برای این مادربورد مدل 3563B از نوع 8-Phase Digital PWM Controller ساخت کمپانی International Rectifier می باشد. این چیپ ضمن پشتیبانی از استانداردهای VRD 12، VRD 12.5 کمپانی اینتل از پروتکشن های OVP, UVP, OCP, OTP و CFP نیز پشتیبانی می کند. همچنین سرعت سوئیچنگ این چیپ نیز از 200 KHz تا 2MHz قابل تنظیم خواهد بود.

اما شاید برای شما نیز سوال پیش آمده باشد که چگونه یک PWM Controller از نوع 8-Phase می تواند 12-Phase تعبیه شده در این مادربرد را کنترل و مدیریت کند ؟

در واقع استفاده از تکنیک های تحت عنوان Phase Doubler که معمولا با استفاده از چیپ های XPhase یا .... قابل پیاده سازی می باشد از جمله راه هایی است که کمپانی های سازنده برای اجرای اینگونه پیکربندی ها استفاده می کنند.

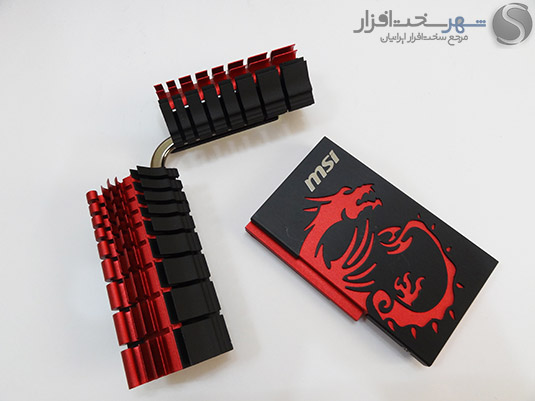

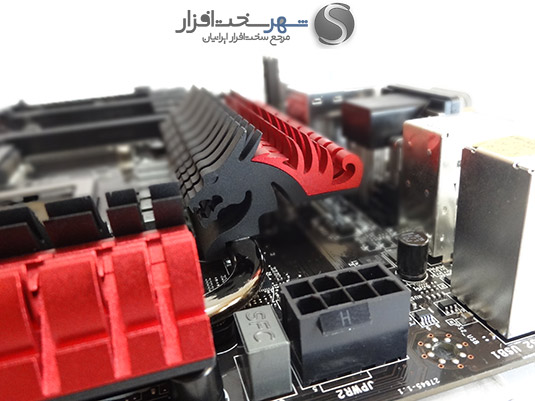

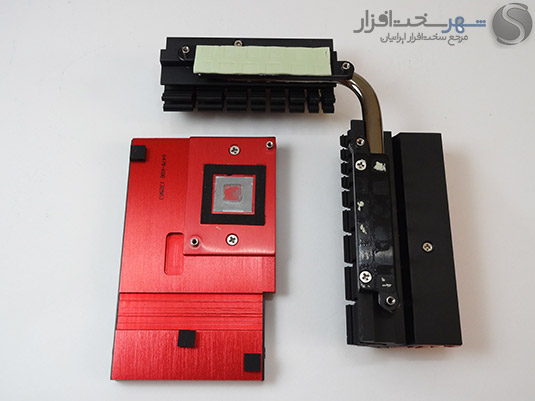

در تصاویر بالا نیز هیتسینک های این مادربرد را ملاحضه می کنید که به واسطه چسب و خمیر حرارتی بر روی ماسفت های مدار رگولاتور ولتاژ پردازنده و چیپست PCH Z87 نصب می شوند.

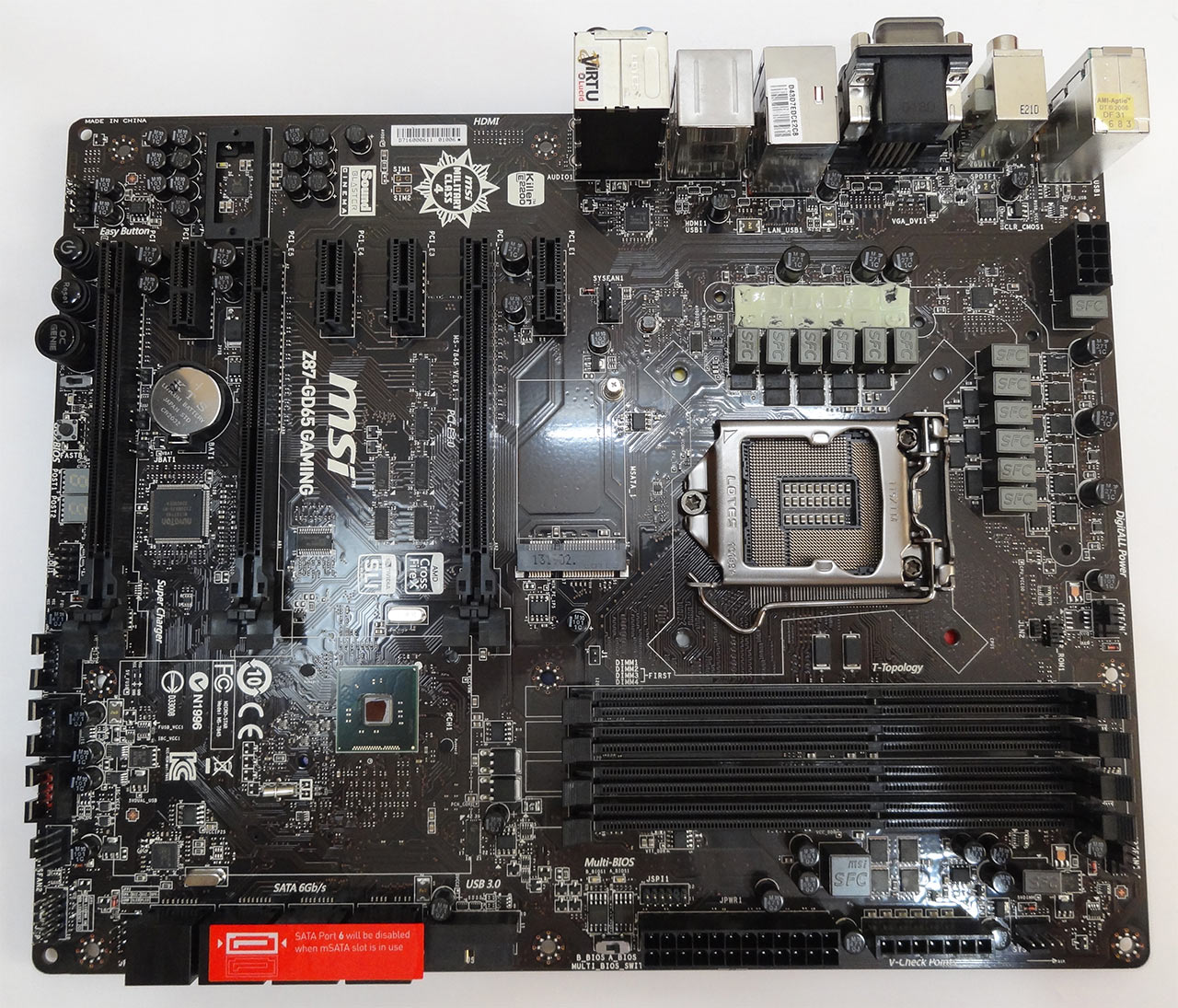

همچنین در تصویر زیر می توانید چهره عریان این مادربرد را از نزدیک ملاحضه کنید :

نگاهای نزدیک تر (سیستم صوتی AUDIO BOOST و چیپ قدرتمند Ethernet Controller مدل Killer™ E2200)

سیستم صوتی AUDIO BOOST

قلب این سیستم صوتی متشکل از جدیدترین و با کیفیت ترین چیپ Codec صوتی کمپانی Realtek ا( ALC1150 ) با SNR بیش از 115dBدر بخش DAC و 104dB در بخش ADC خود می باشد.

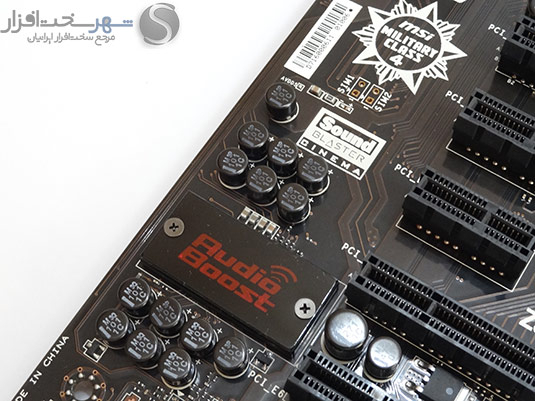

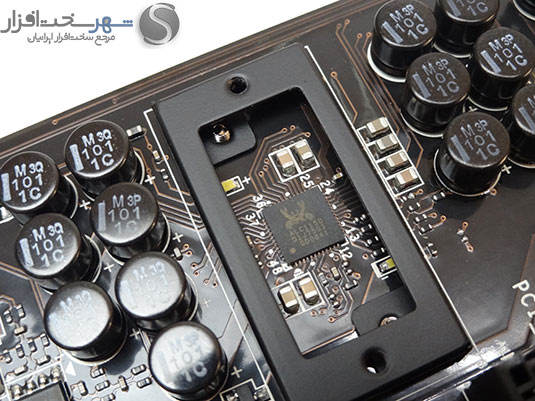

همانطور که در تصویر بالا ملاحضه می کنید، این چیپ درون یک محافظ EMI تعبیه شده تا نویز الکترومغناظیسی ایجاد شده توسط سایر بخش های مادربرد، تاثیری در کیفیت خروجی این کدک نداشته باشند.

همانند سایر سیستم های صوتی مدرن به کار رفته در مادربردهای گیمینگ، خروجی صدا کدک این مادربرد نیز توسط یک چیپ OPAMP مدل QPA1652 که دارای امپدانس خروجی 600 اهم می باشد تقویت می شود. این امپدانس یکی از بهترین کانفیگ های حال حاضر برای تطبیق امپدانس با هدفون های حرفه ای به شمار می رود.

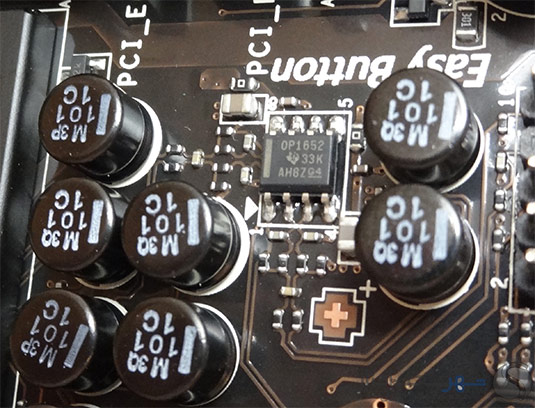

در تصویر بالا علاوه بر تقویت کننده نام برده، خازن های باکیفیت صوتی این سیستم صوتی را نیز ملاحضه می کنید.

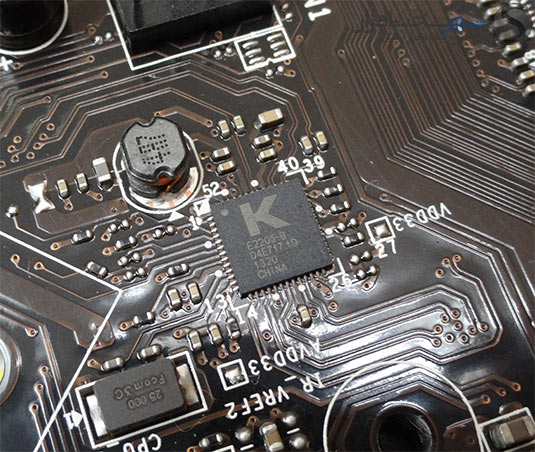

چیپ قدرتمند Ethernet Controller مدل Killer™ E2200 ساخت کمپانی Qualcomm Atheros

تنها پورت شبکه تعبیه شده در پنل پشتی مادربرد از چیپ فوق العاده قدرتمند Killer™ E2200 ساخت کمپانی Qualcomm Atheros منشعب می شود. این چیپ با پشتیبانی از تکنولوژی Advanced Stream Detect با شناسایی و اولویت بندی ترافیک شبکه به صورت هوشمند، عملکرد به مراتب بهتری نسبت به کنترلرهای معمولی در بازی های تحت شبکه و کاربردهای چند رسانه ای آنلاین از خود نشان می دهد.

نگاهی نزدیکتر ( قابلیت های ویژه )

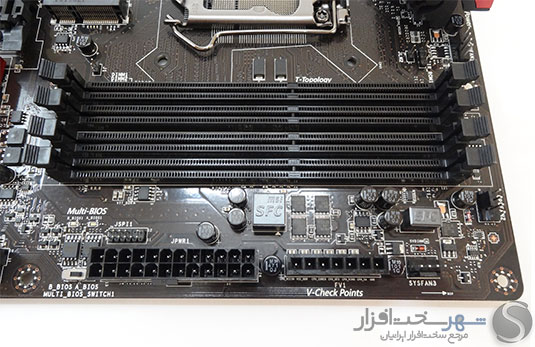

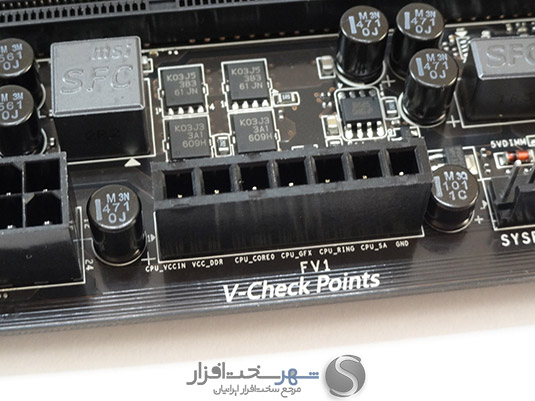

دقیقا در کنار کانکتور 24Pin این مادربرد، کانکتوری تحت عنوان V-Check Points تعبیه شده است. همانطور که در ابتدای مقاله به آن اشاره شد با استفاده از V-Check Cable های موجود در بسته بندی این مدل، این قابلیت فراهم شده تا بتوان ولتاژ بخش های مختلف پردازنده نظیر CPU_VCCIN، CPU_Core0، CPU_GFX ،CPU_RING CPU_SA و ولتاژ ماژول های حافظه ( VCC_DDR ) را با استفاده از ولتمترهای دیجیتال اندازه گیری کرد.

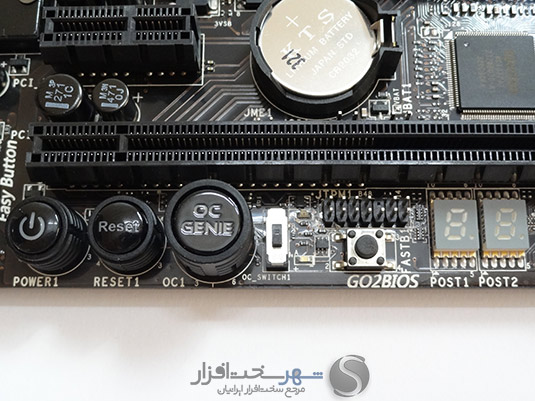

دقیقا پایین ترین نقطه PCB این مدل 4 عدد سوئیچ و یک کلید دو حالته به همراه دو عدد سون سگمنت تعبیه شده است. همانطور که در تصویر بالا ملاحضه می کنید، از سمت چپ به راست به ترتیب سوئیچ Power برای خاموش و روشن کردن سیستم، سوئیچ Reset برای راه اندازی مجدد سیستم به صورت سخت افزاری و سوئیچ OC GENIE برای اورکلاک خودکار سیستم تعبیه شده اند. این 3 کلید تحت عنوان Easy Button 3 توسط کمپانی MSI نامگذاری شده اند.

با فشردن کلید OC GENIE در حالی که سیستم خاموش است، مادربرد در اولین بوت به صورت خودکار و کاملا ایمن اقدام به اورکلاک سیستم می کند. البته با اعمال تغییرات در Bios این مادربرد می توانید تا حدودی برخی تنظیمات این بخش را به صورت دستی تغییر دهید.

در کنار سوئیچ نام برده، کلید دو حالته OC_Switch را مشاهده می کنید که نوع عملکرد قابلیت OC GENIE را تعیین می کند. به صورت پیش فرض این سوئیچ در حالت Turbo Mode تنظیم شده است و روشن بودن LED آبی رنگ تعبیه شده در این بخش گواه این مطلب است. اگر این سوئیچ را به حالت دوم ببرید LED قرمز رنگ این بخش روشن شده و وضعیت Game Mode فعال می شود تا به مادربرد این اجازه را دهد تا 20% بیشتر از حالت TURBO Mode به اورکلاک خودکار سیستم بپردازد. البته توصیه می شود زمانی از این قابلیت استفاده شود که ار کولرهای مناسب برای پردازنده استفاده شود و بهتر است ماژول های حافظه حرفه ای و با پتانسیل اورکلاک بالا بر روی این مادربرد نصب شود.

در صورتی که قابلیت MSI Fast Boot را در Bios فعال کرده باشید، کیبورد سیستم در حین بوت سریع سیستم کار نمی کند و طبیعتاً نمی توانید با فشردن کلید Delete وارد محیط UEFI Bios شوید. با فشردن DIP-Switchا GO2BIOS ، مادربرد به صورت خودکار در اولین بوت وارد Bios خواهد شد.

سون سگمنت های تعبیه شده در این بخش نیز به عنوان دیباگر سیستم عمل می کنند و با نمایش کدهای خاص مشکلات سیستم را گزارش می کند.

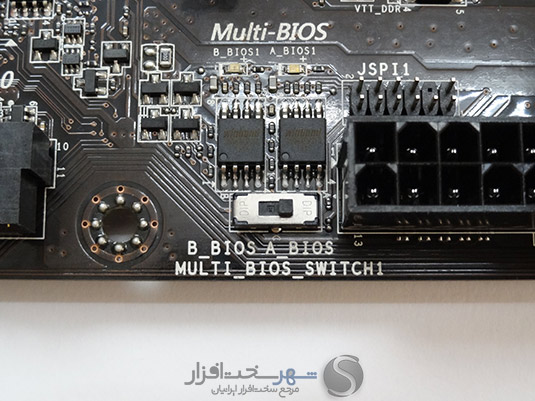

در تصویر بالا چیپ های Bios مدل 25Q64FVS ساخت کمپانی Winbond را ملاحضه می کنید. این چیپ ها که Flash Memory سریال با حجم 64Mb می باشد، UEFI Bios این مادربرد را در خود جای داده اند.

شاید برای شما نیز سوال ایجاد شده باشد که چرا دو چیپ Bios برای این مدل در نظر گرفته شده است ؟

این قابلیت که Multi-Bios نام دارد به طور کلی دو مزیت عمده دارد :

در صورت معیوب شدن سخت افزاری هر یک از چیپ ها یا پاک شدن اطلاعات آن، مادربرد به صورت خودکار به چیپ دوم سوئیچ خواهد کرد.
اورکلاکرها با تنظیم دو پروفایل مختلف تنظیمات Bios می توانند با استفاده از کلید دو حالته MULTI_BIOS_SWITCH در سریع ترین زمان ممکن تنظیمات مورد نظر خود را فراخوانی کنند.

نگاهی نزدیکتر ( معرفی مهم ترین چیپ های کنترلر )

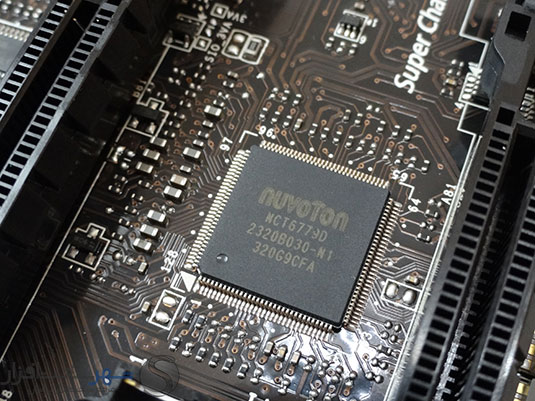

مانیتورینگ ولتاژ ، حرارت و سرعت فن ها نیز در این مادربرد توسط چیپ LPC I/O مدل nuvoTon NCT6779D صورت می گیرد.

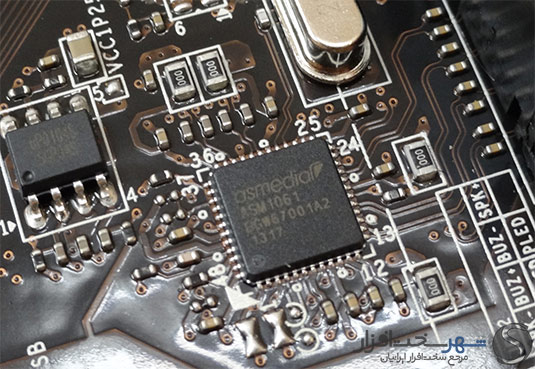

همانطور که در ابتدای مقاله به آن اشاره شد 1 عدد کنترلر SATA 6Gb/s مدل ASM1061 ساخت کمپانی ASMedia روی هم رفته 2 عدد پورت SATA 6Gb/s اضافه بر 6 پورت منشعب از چیپست PCH Z87 برای این مادربرد فراهم می کند، در تصویر بالا این چیپ را ملاحضه می کنید.

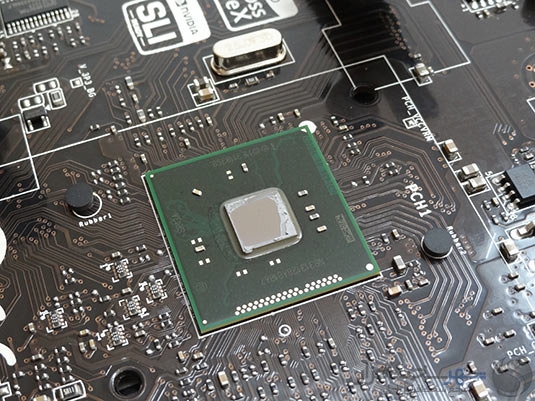

در تصویر بالا نیز مهم ترین چیپست این مادربرد یعنی PCH Z87 را ملاحضه می کنید. این چیپست که دارای ابعاد 23mm x 22mm می باشد، با فناوری 32nm ساخته شده است و دارای حداکثر TDP حدودا 4.1W می باشد.

MSI CLICK BIOS 4

همانطور که اطلاع دارید کمپانی MSI از نام تجاری CLICK BIOS برای محیط کاربری UEFI مادربردهای نسل جدید خود استفاده می کند. در جدیدترین نسل این UEFI که CLICK BIOS 4 نام دارد تا حدودی رنگ و لعاب این محیط کاربری با توجه به رنگ های موجود در لوگو "ارتش اژدها" از آبی و مشکی به قرمز و مشکی تغییر کرده است. همچنین چند قابلیت جدید به آن اضافه شده و عملکرد موس نیز در آن روان تر شده ولی کلیات اصلی آن همانند نسل های قبل ثابت مانده است.

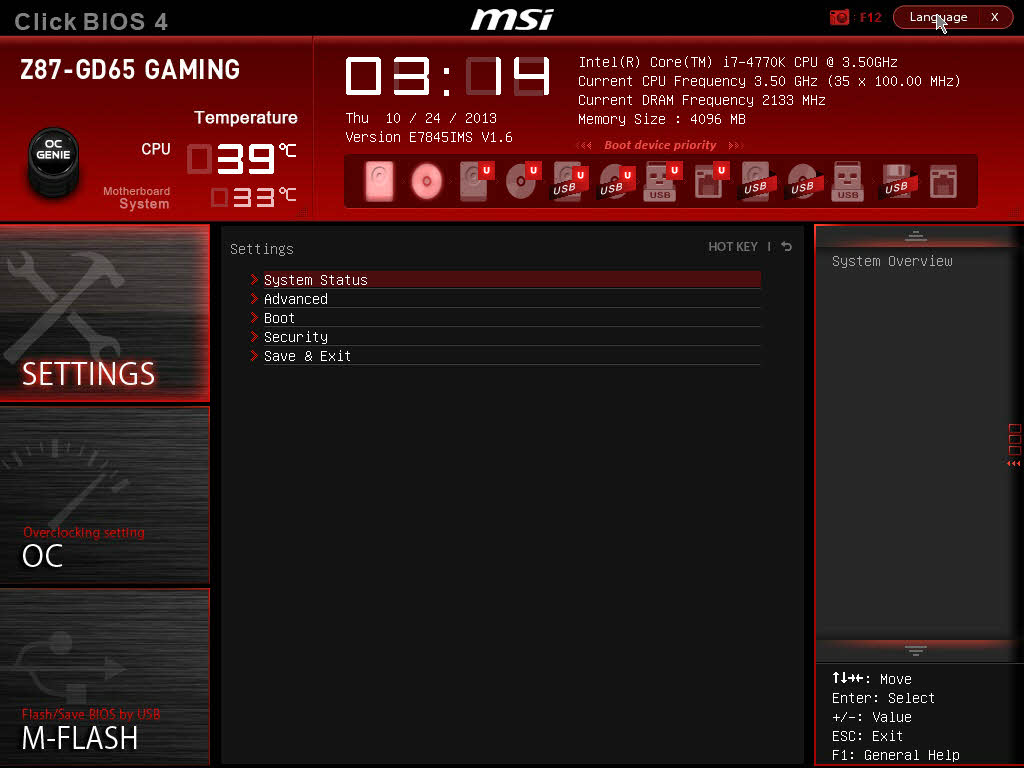

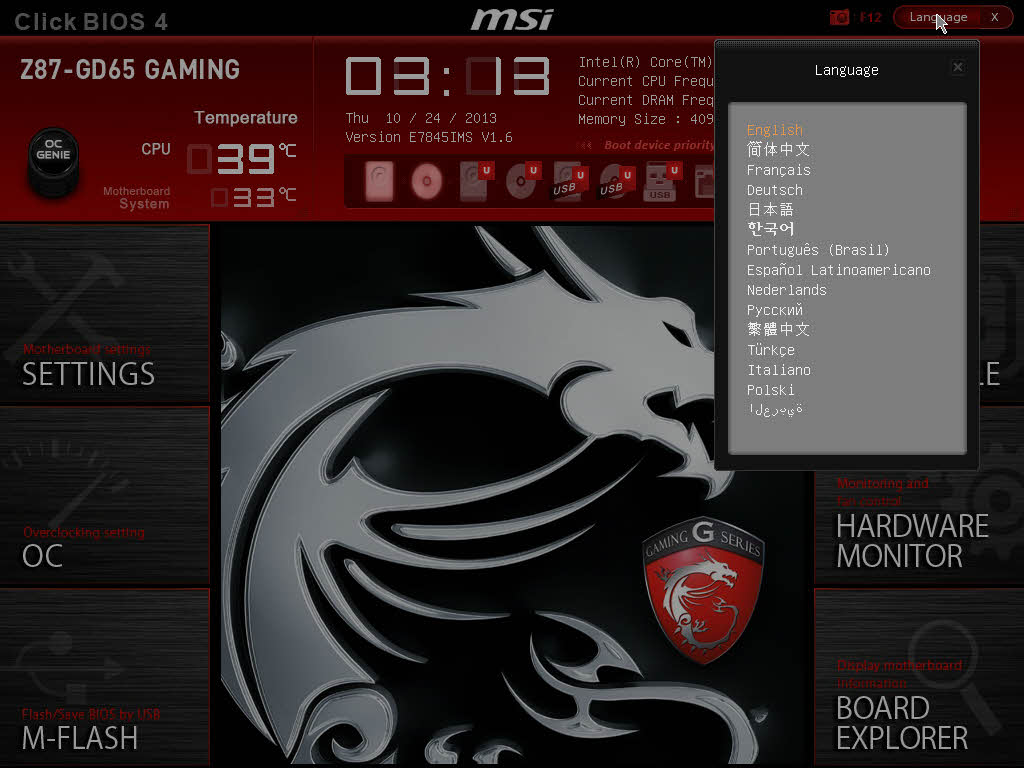

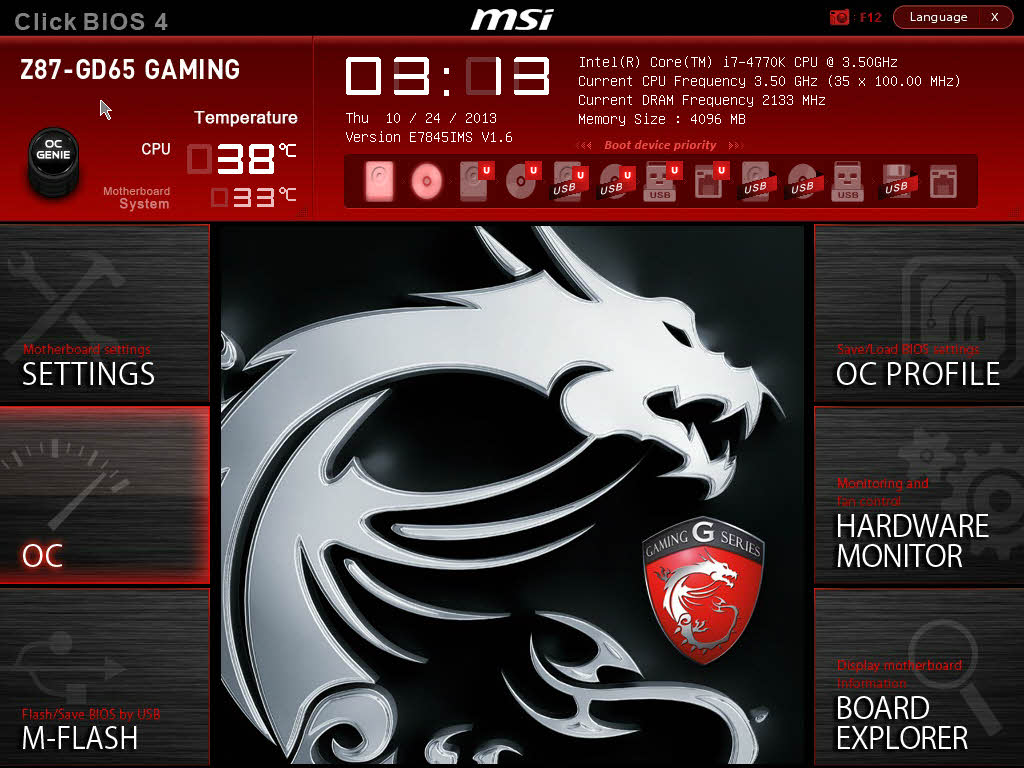

همانطور که در صفحه اصلی این محیط ملاحضه می کنید در قسمت بالا و سمت چپ این محیط، کلید OCGNIE تعبیه شده است که با کلیک بر روی آن بلافاصله تنظیمات مربوط به اورکلاک خودکار مادربرد فعال می شود. دقیقا مثل زمانی که شما کلید سخت افزاری این قابلیت را روی مادربرد فعال کرده باشید.

همچنین مهم ترین مشخصات فنی سیستم به همراه مانیتورینک حرارت پردازنده و چیپست PCH Z87 نیز در بالای صفحه Bios درج شده اند.

از مهم ترین قابلیت های جدید CLICK BIOS 4 ، مانیتورینگ گرافیکی جدید تحت عنوان HARDWARE MONITOR و Board Explorer می باشد.

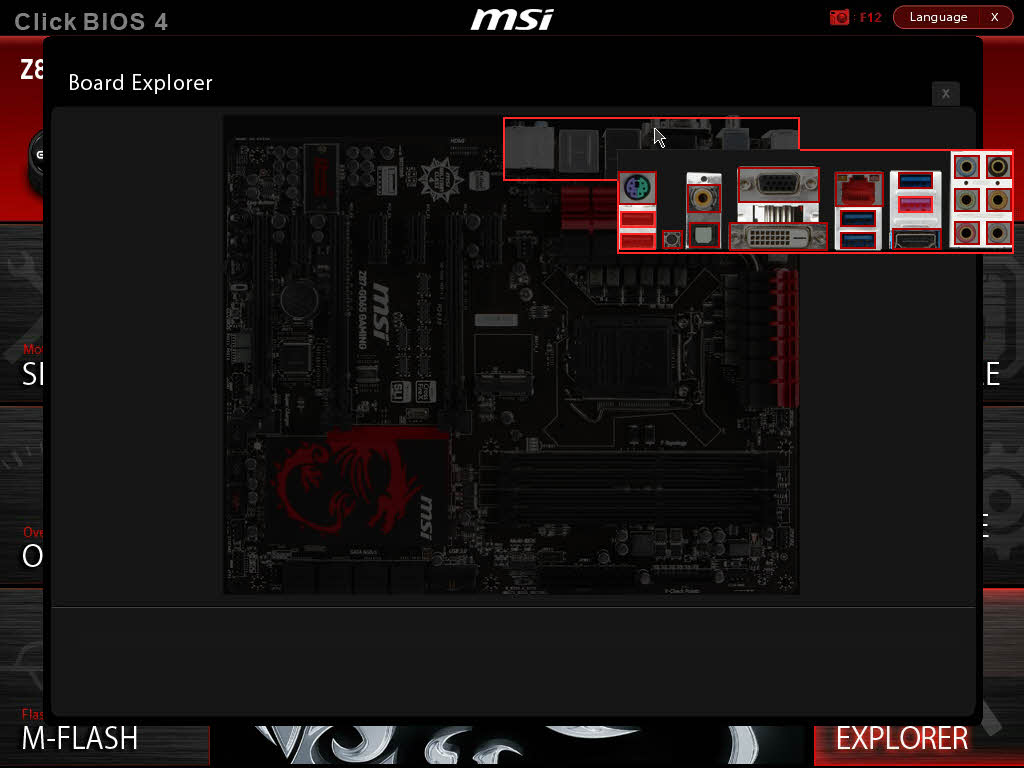

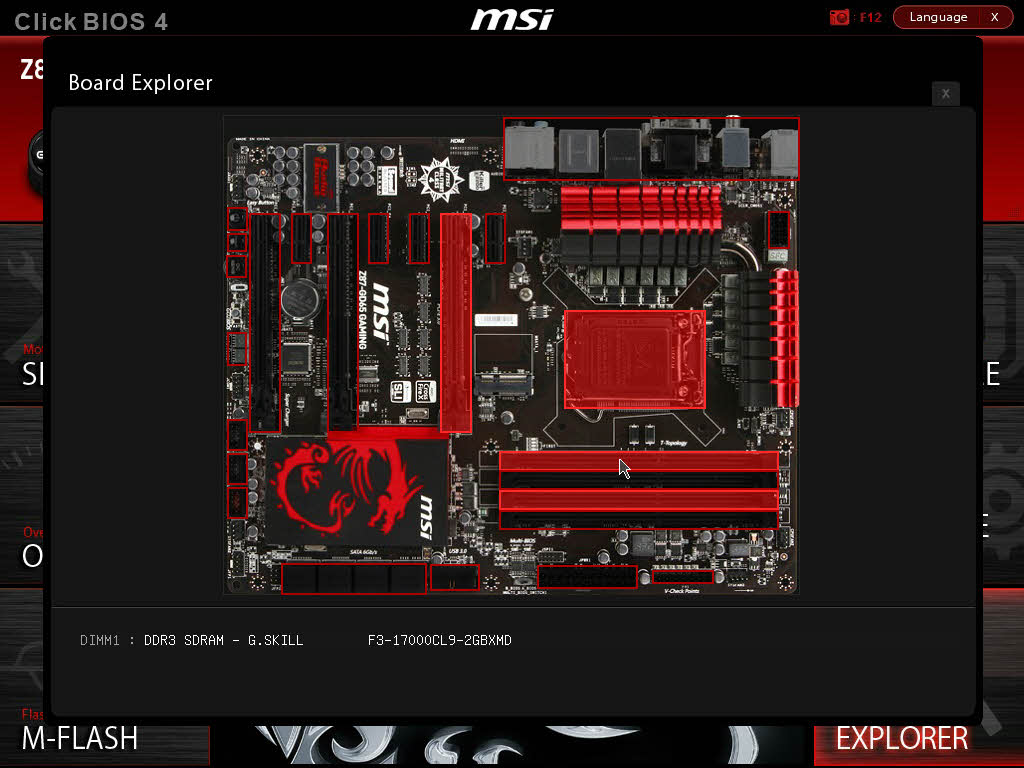

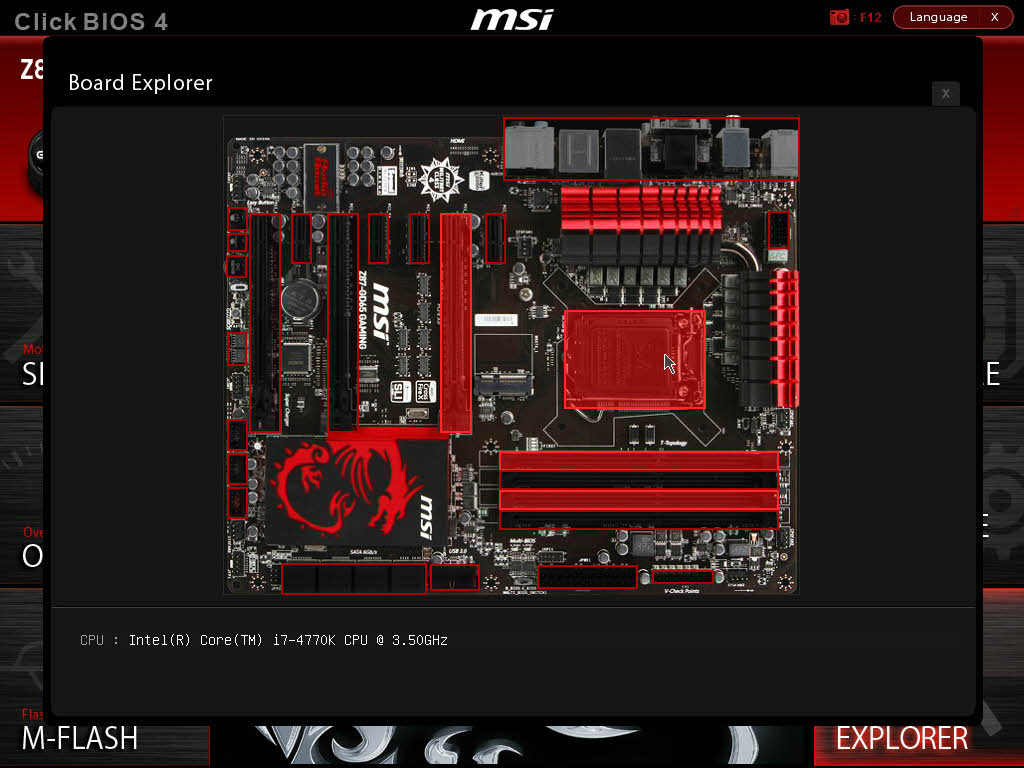

Board Explorer به صورت گرافیکی ، تصویری کلی از مادربرد و قطعات متصل شده به آن برای شما به نمایش می گذارد تا در صورت اتصال غیر صحیح یا معیوب شدن قطعات متصل شده به مادربرد در سریع ترین زمان ممکن آن ها را شناسایی کنید.

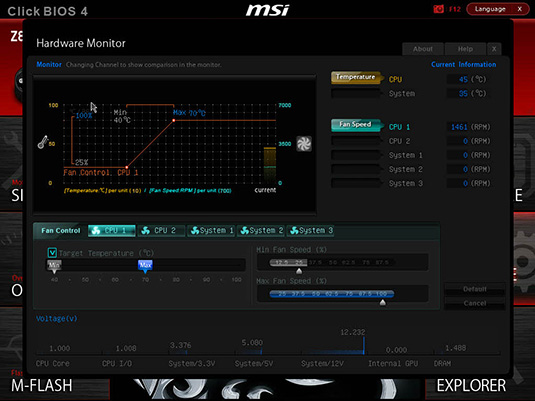

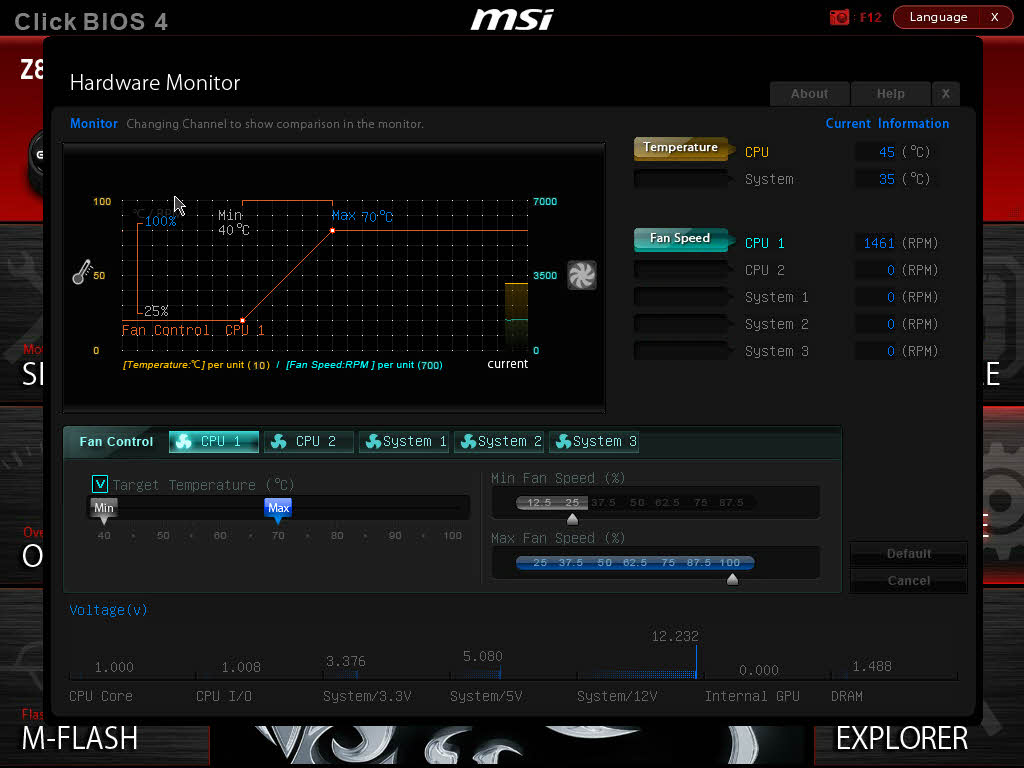

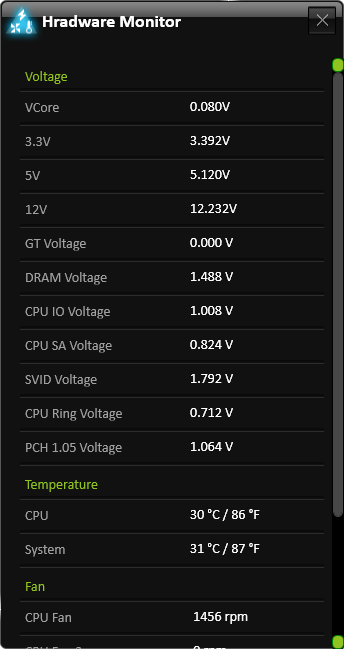

در بخش Hardware Monitor نیز می توانید به صورت گرافیکی در محیط بسیار کاربر پسند، کلیه پارامترهای مهم سیستم نظیر ولتاژها، حرارت ها و حتی سرعت چرخش فن ها را کنترل کرده و تغییرات دلخواه خود را به راحتی اعمال کنید.

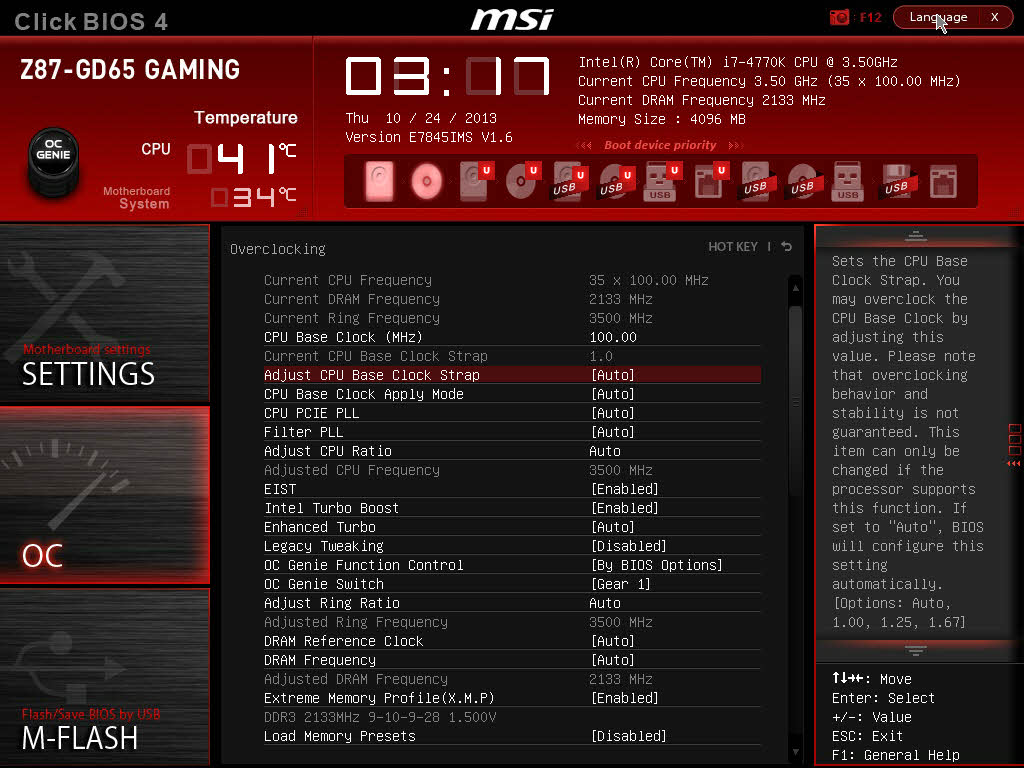

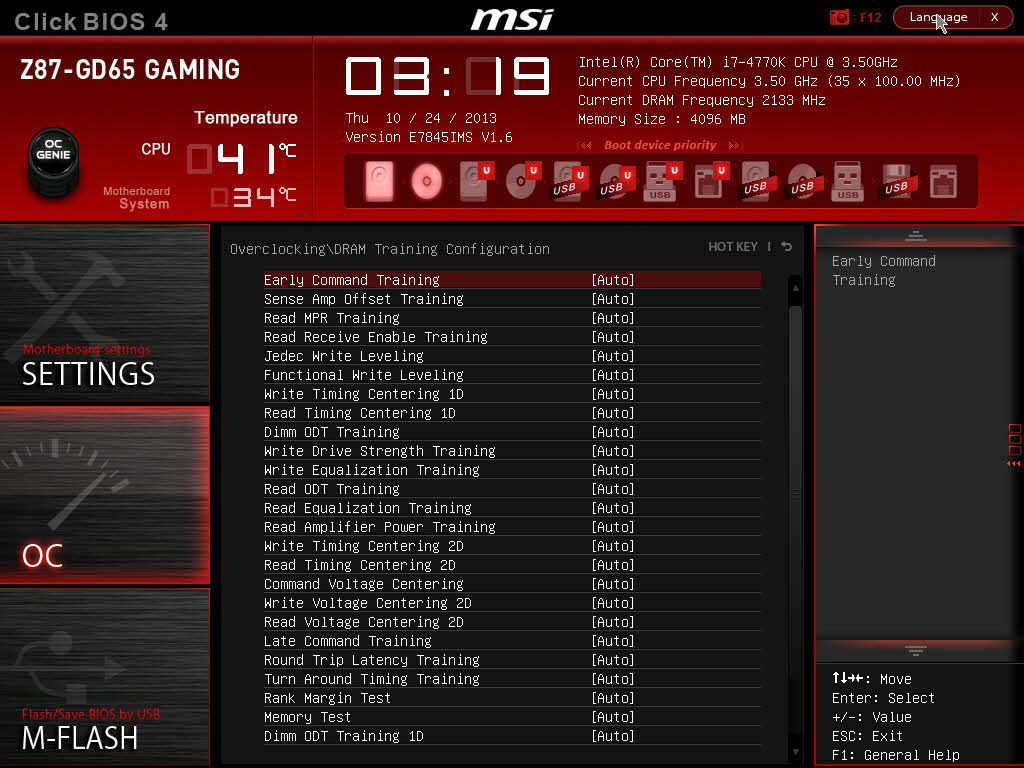

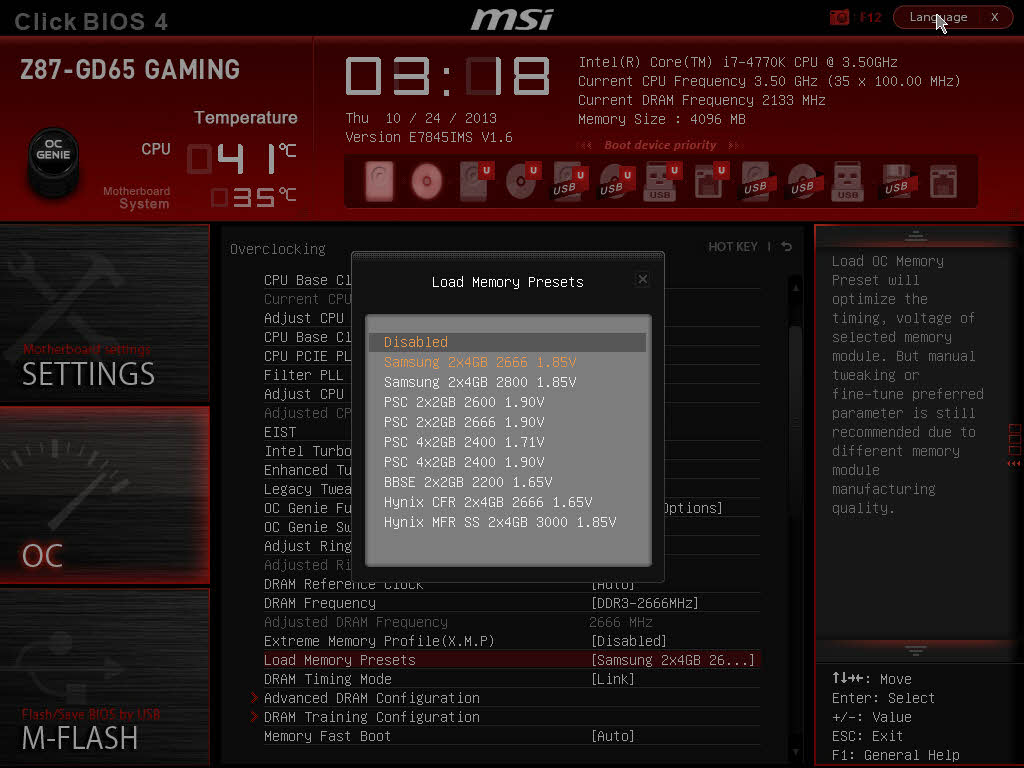

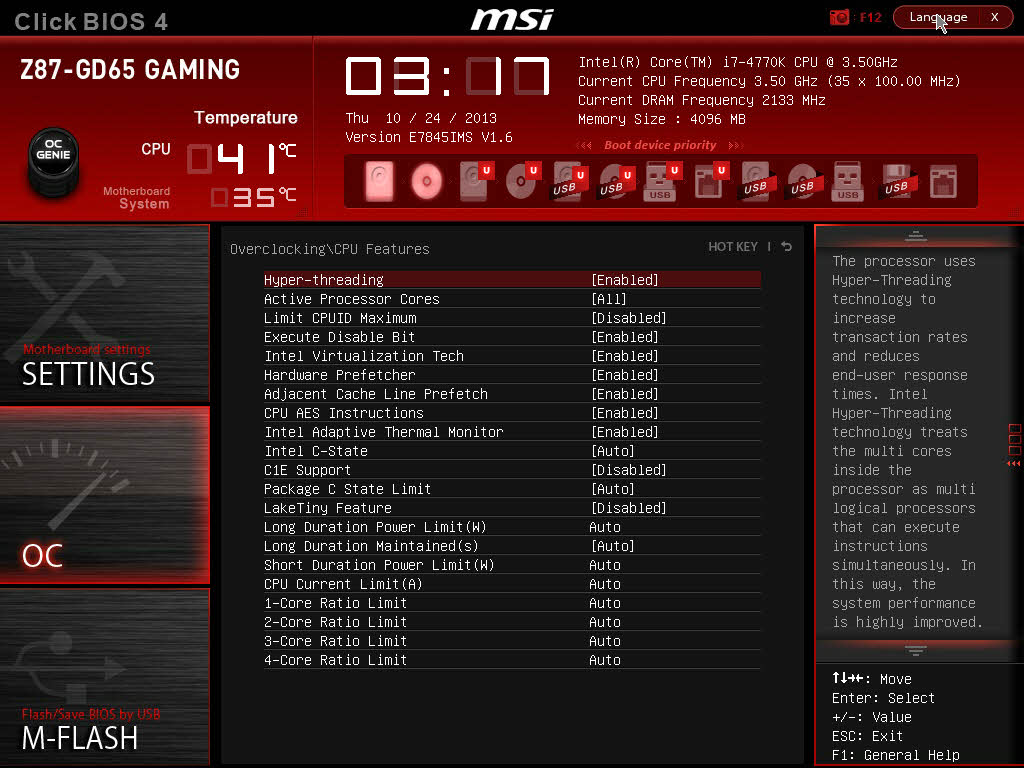

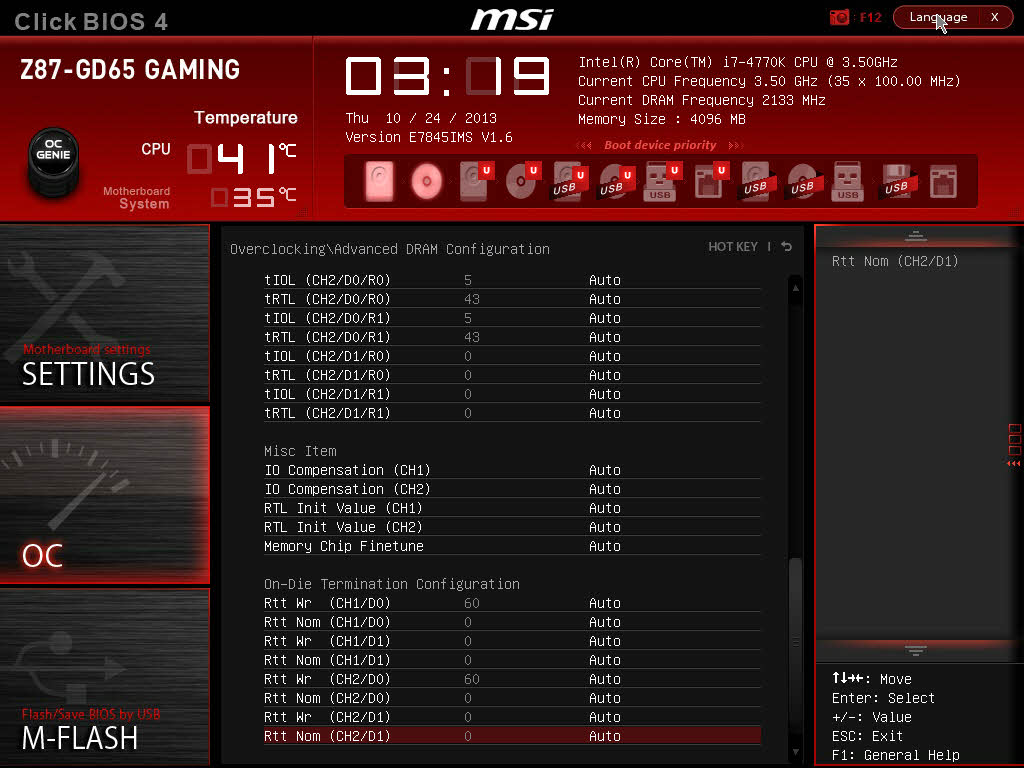

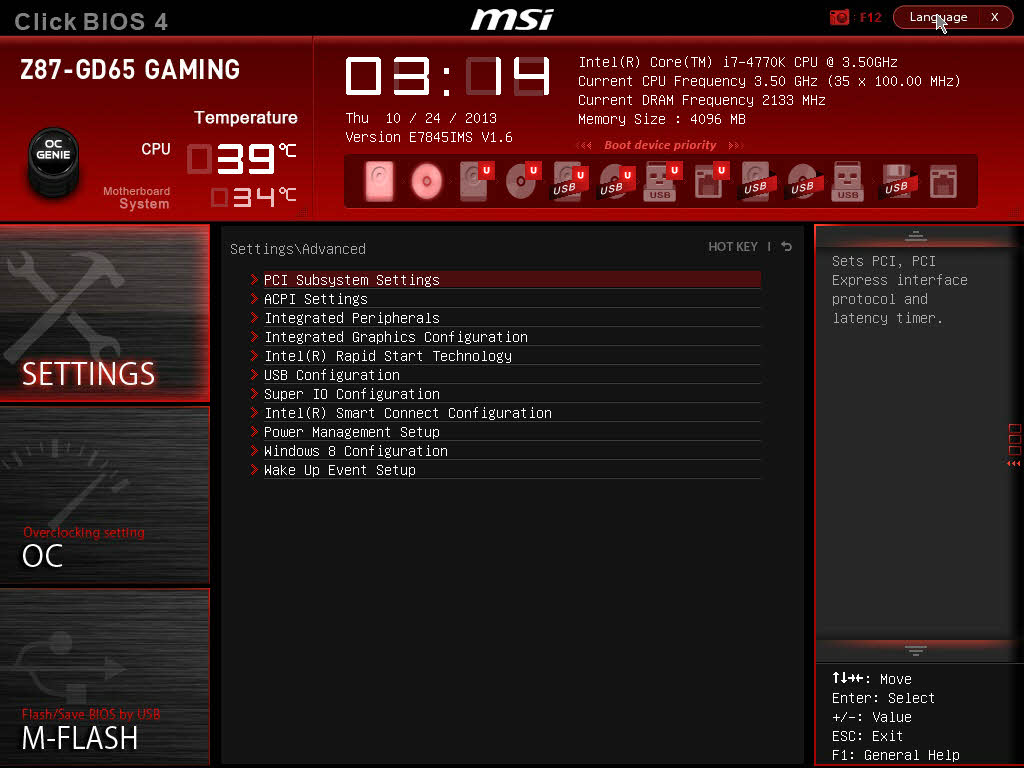

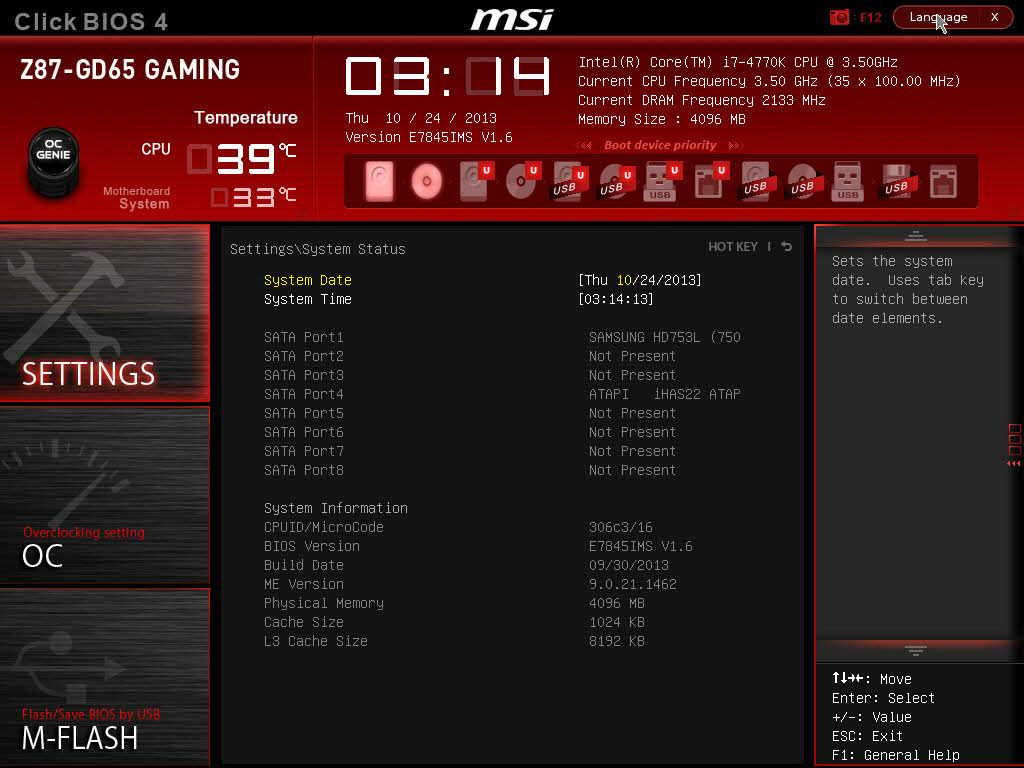

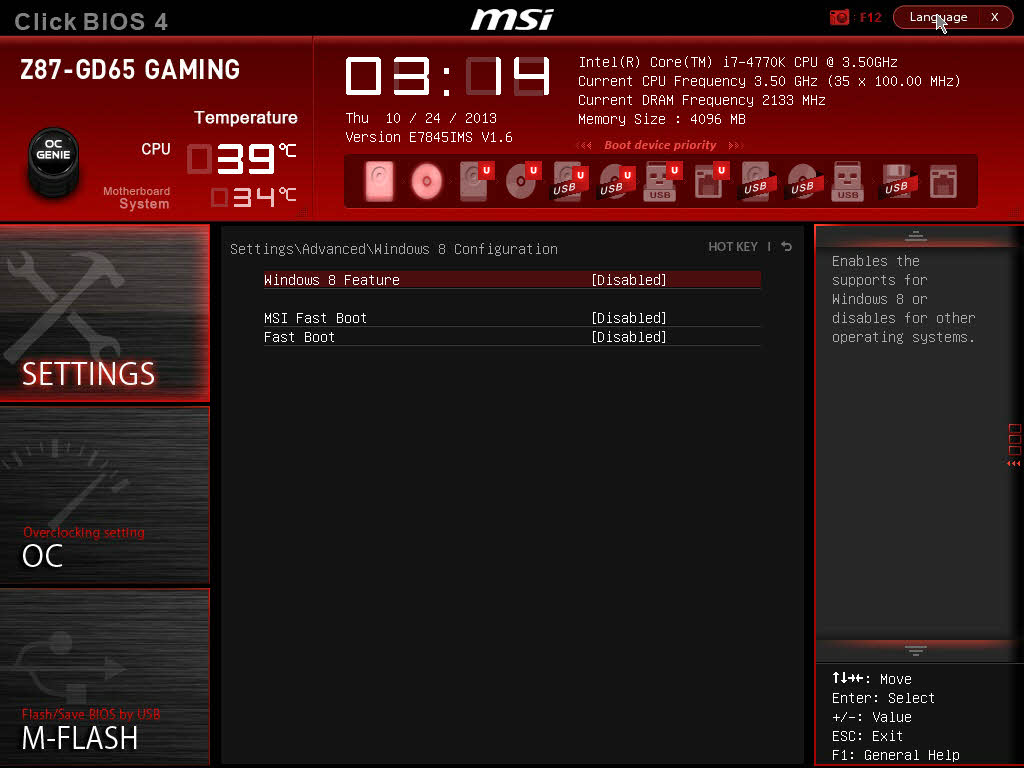

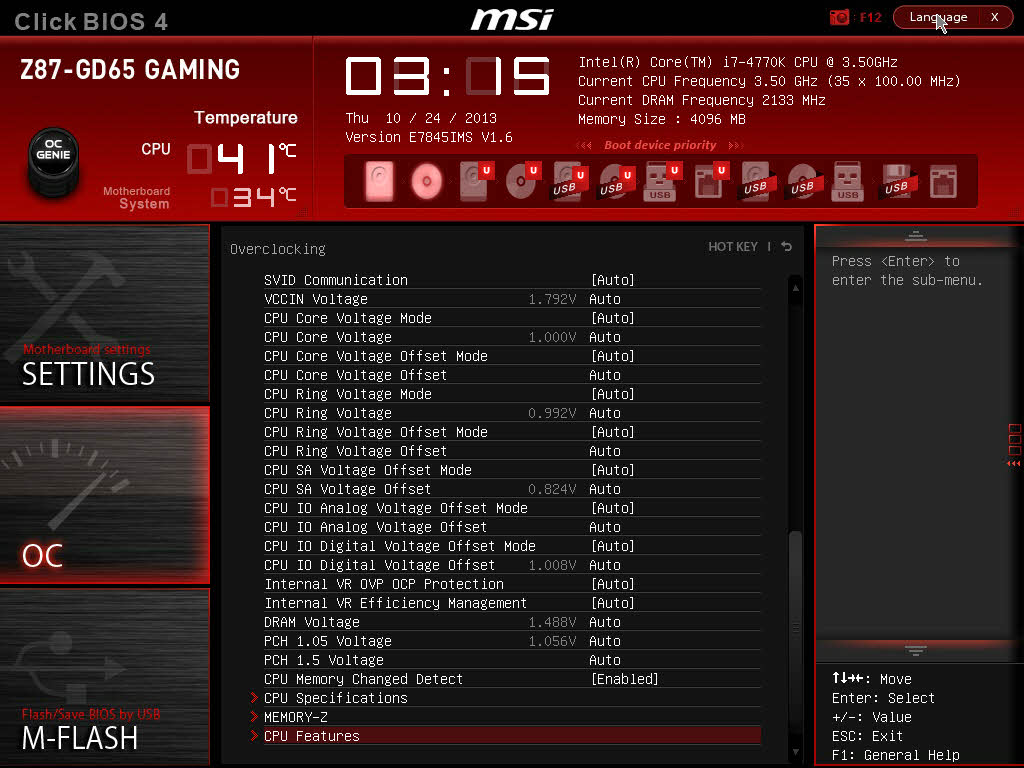

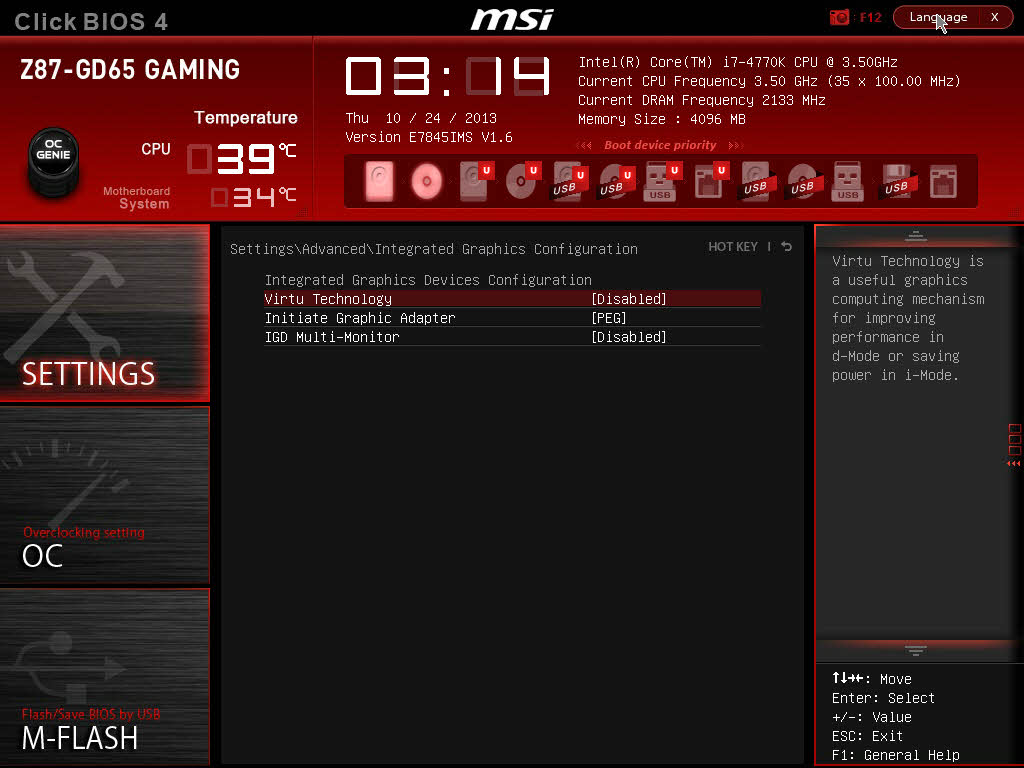

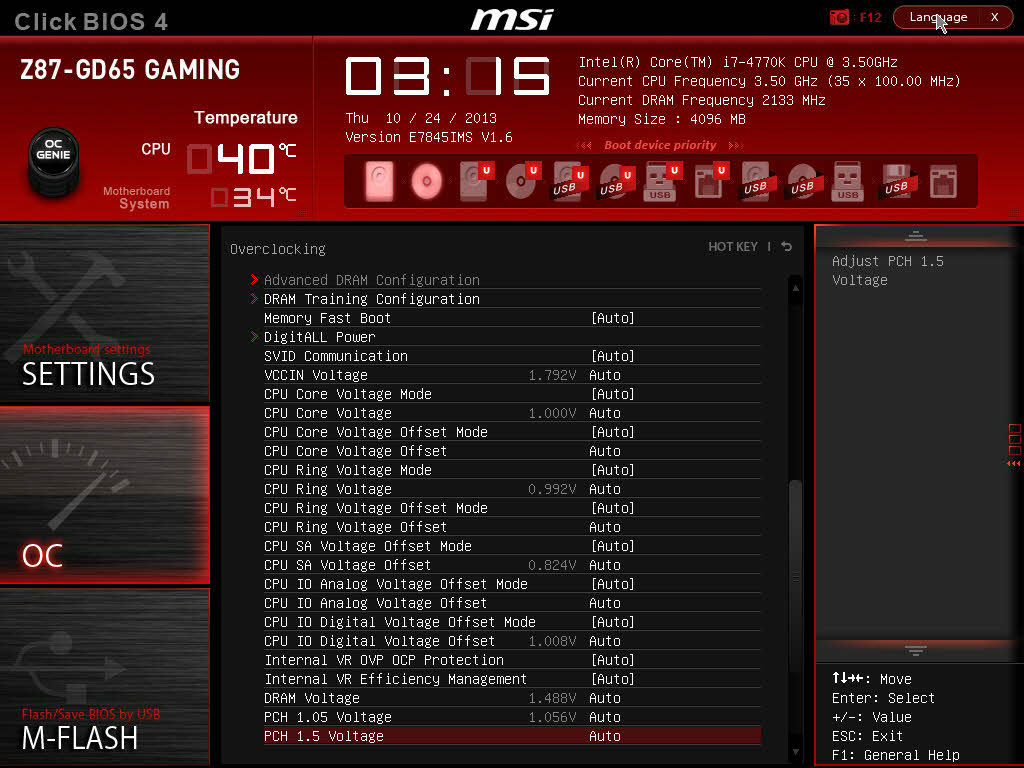

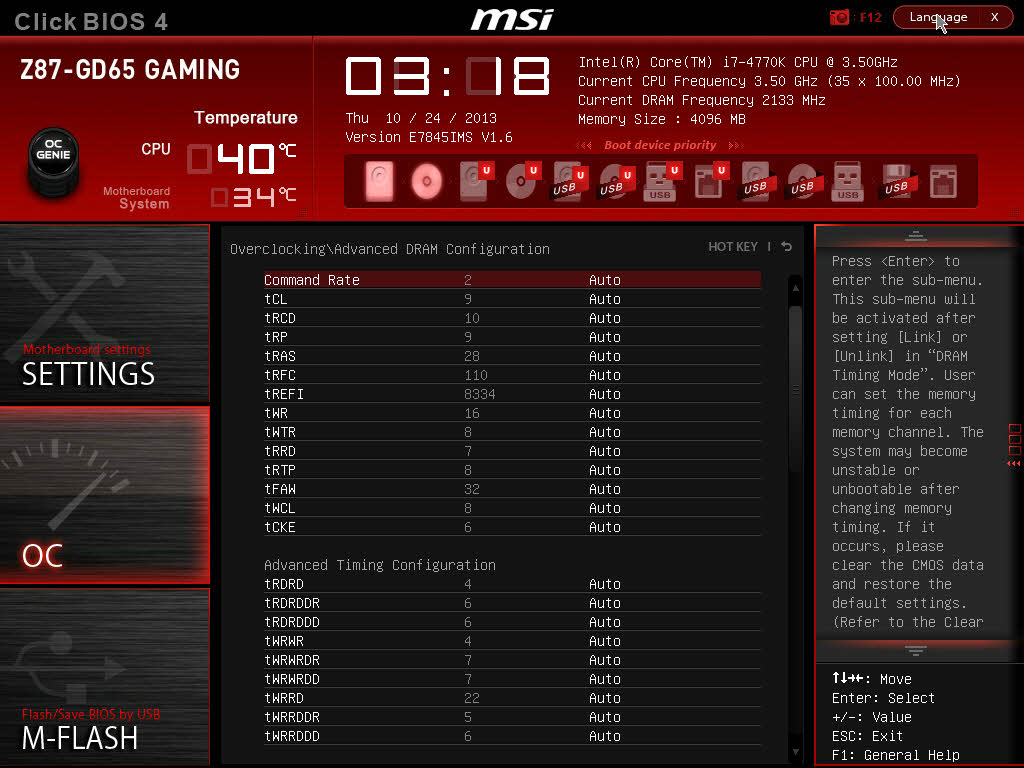

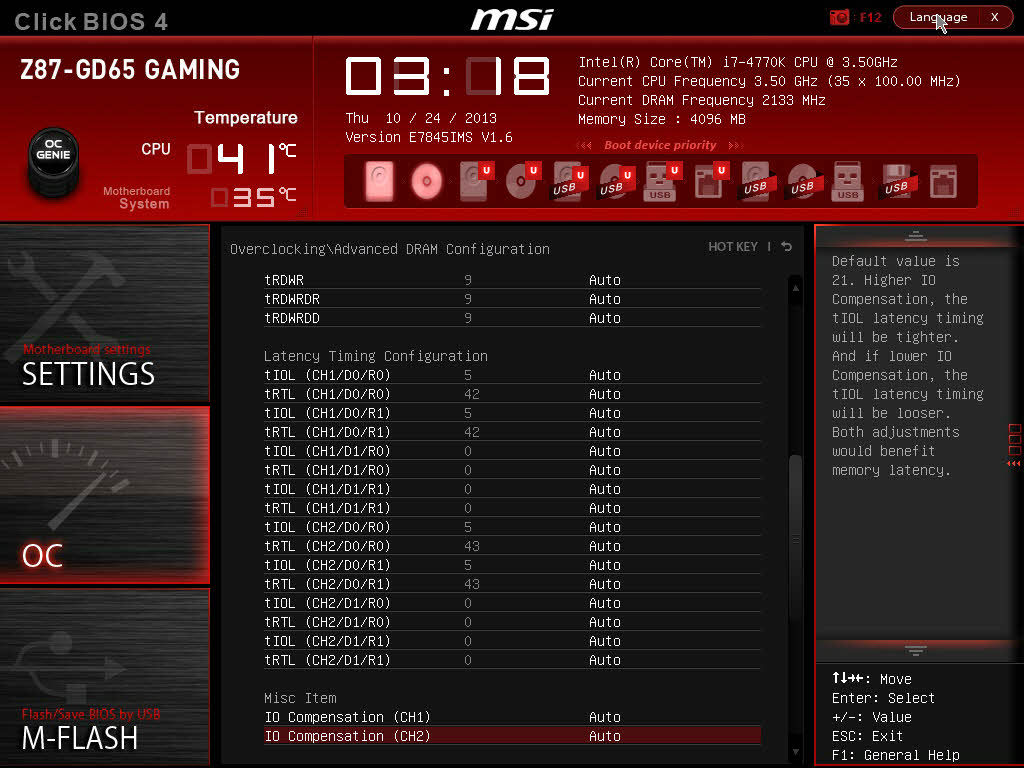

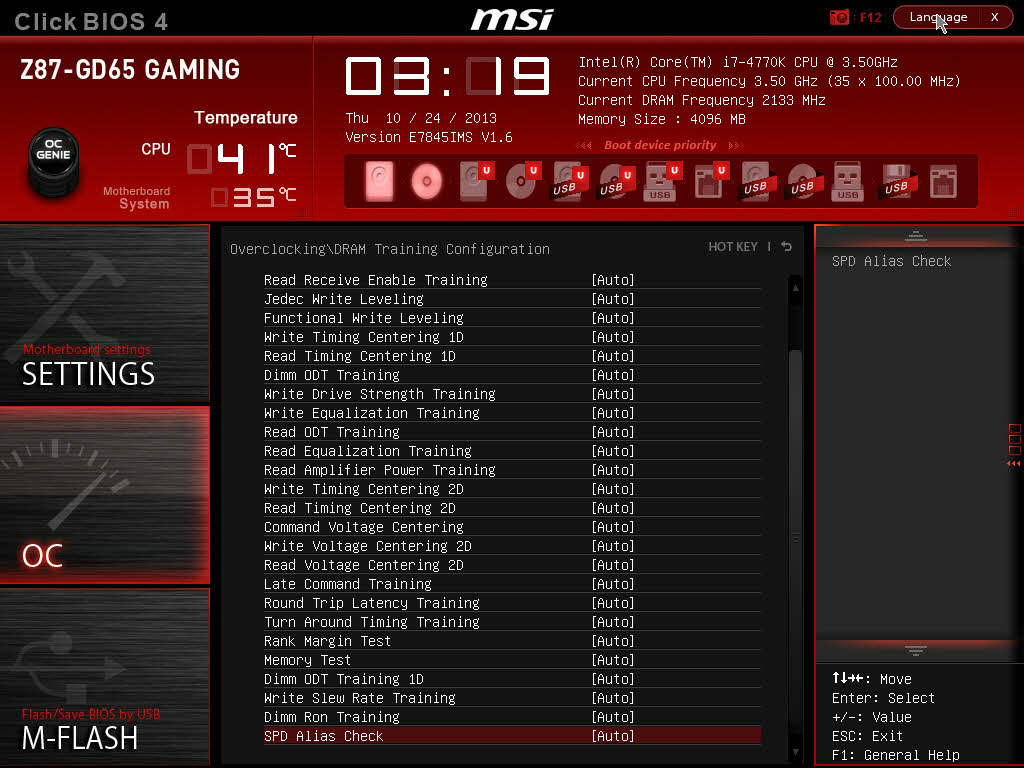

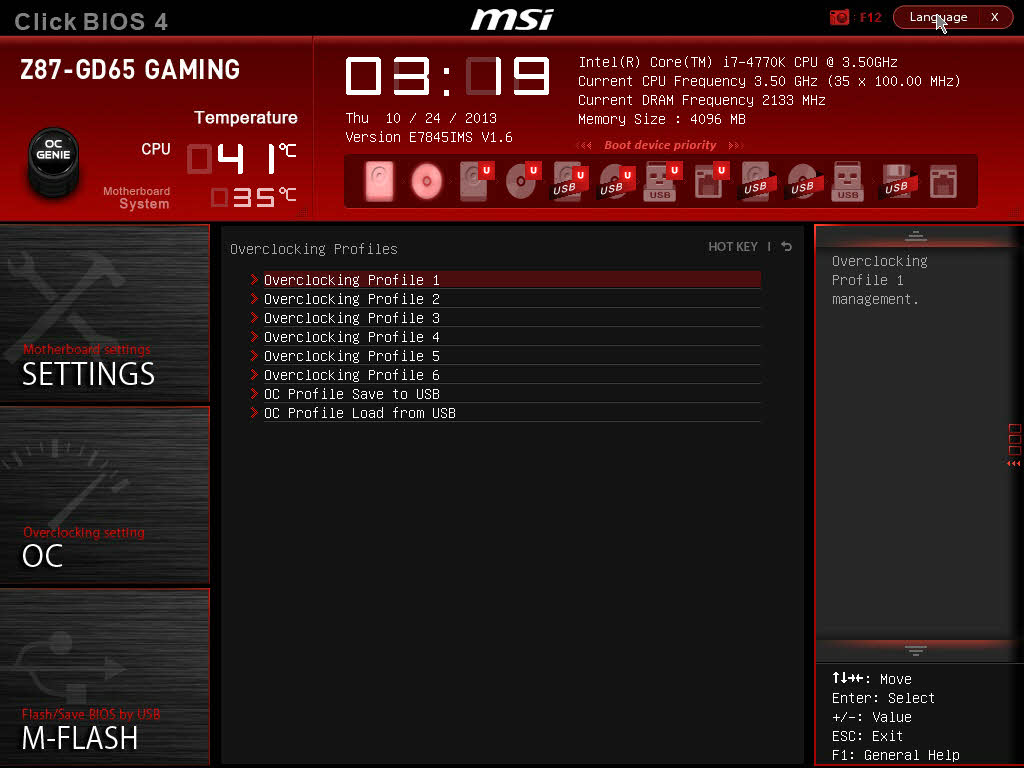

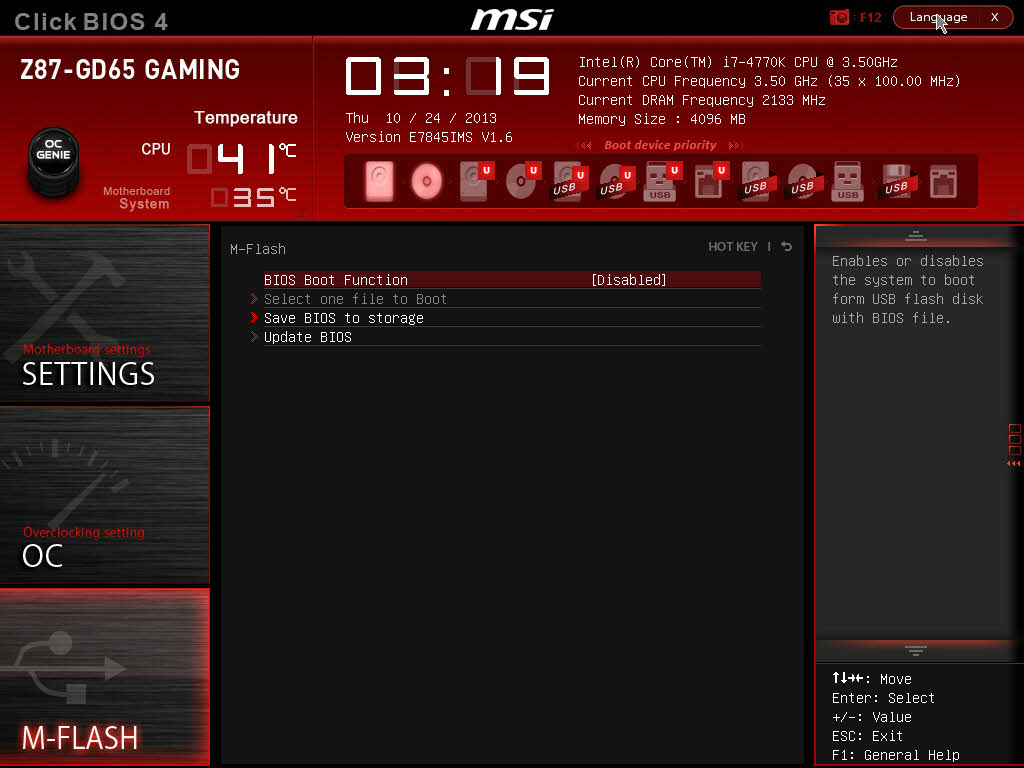

سایر بخش های CLICK BIOS 4 در این مادربرد را می توانید در تصاویر زیر ملاحضه کنید :

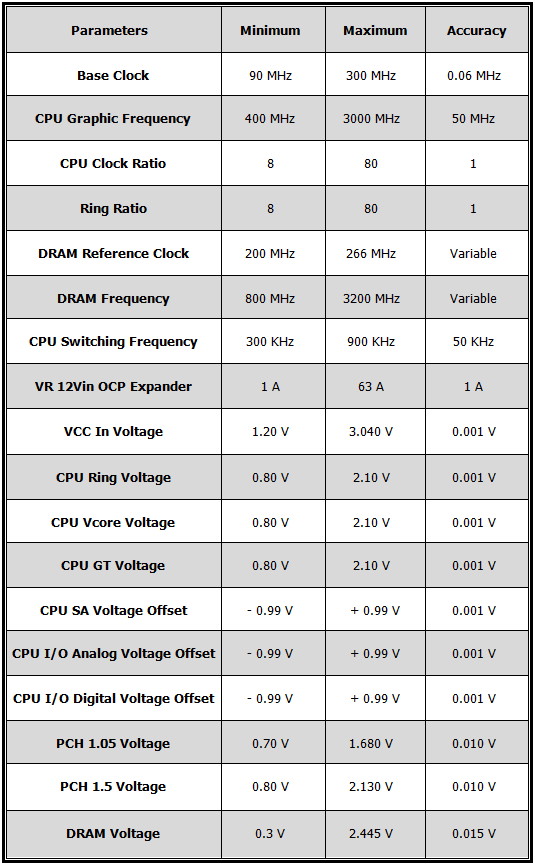

همچنین محدوده حداقل و حداکثر مهم ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن ها به شرح زیر می باشد :

متد و سیستم تست

تست های این قطعه را به طور کلی به سه بخش تست های اورکلاکینگ، توان مصرفی و تست های کارایی تقسیم کرده ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

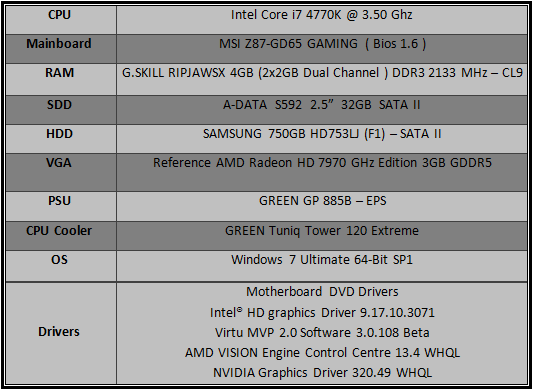

کلیه قطعات به کار رفته در سیستم تست، در این بررسی به شرح زیر می باشد :

لازم به ذکر است در تمامی پلتفرم ها تنظیمات Bios در حالت پیش فرض تنظیم شده اند، در پلتفرم کنونی نیز تنها قابلیت Intel XMP برای ماژول های حافظه فعال شده است. در تصاویر زیر می توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحضه کنید :

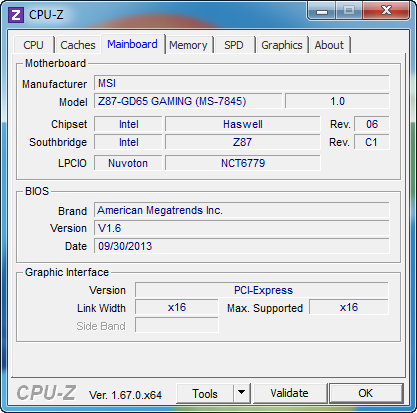

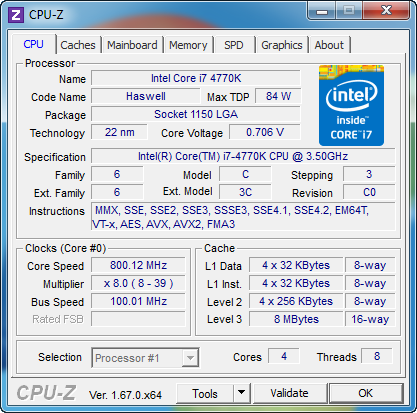

همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی بر API های مدرن DirectX 10 ، DirectX 11 و DirectX 9.0c می باشند به این شرح است :

3DMARK 2013 v1.1.0
3DMARK Vantage v1.1.2
3DMARK 11 v1.0.5
PCMARK VANTAGE 1.2.0
PCMARK 7 1.4.0
AIDA64 Extreme Edition 3.20.2600
CinreBench R11.5
CPU-Z 1.67
OCCT 4.4.0
SiSoftware Sandra Professional Business 2013.05.19.44 SP3a
MediaEspresso Media Convertor 6.5.2031
wPRIME 2.07
x264 HD BENCHMARK 4.0
WinRAR 4.20
Lost Planet 2
Resident Evil 6
Bioshock Infinite
GRID 2
Sniper Elite v2
Crystal DiskMark 3.0.1

معرفی نرم افزار MSI Command Centre

معرفی نرم افزار MSI Command Centre

در حال حاضر تقریبا همه کمپانی های مطرح سازنده مادربرد یک نرم افزار تحت ویندوز برای مانیتورینگ و کنترل پارامترهای مختلف مادربردهای ساخت خود همراه DVD راه انداز مادربرد ارائه می کنند.

کمپانی MSI همراه با این نسل از مادربرد های ساخت خود نرم افزار جدید Command Centre را معرفی کرده است که نسبت به نرم افزارهای نسل پیشین، همانند Control Centre پیشرفت های زیادی کرده و به حق دارای امکانات و قابلیت های کاربردی فراوانی می باشد.

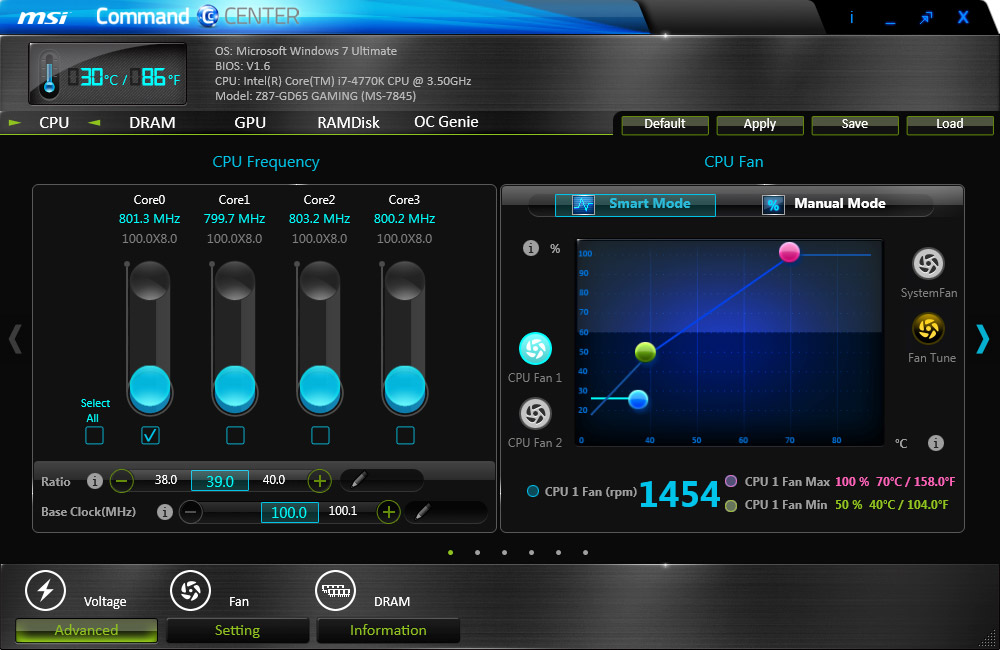

همانطور که در تصویر بالا ملاحضه می کنید امکانات این نرم افزار در 5 تب مختلف طبقه بندی شده اند. در تب اول (CPU ) قابلیت تنظیم مهم ترین پارامترهای پردازنده، نظیر ضریب فرکانس هسته ها، Base Clock و حتی سرعت چرخش فن فراهم شده است.

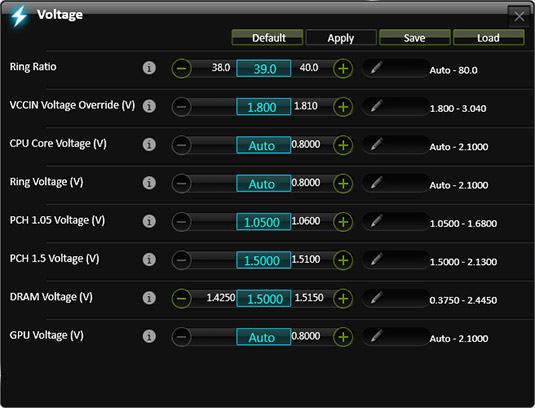

با انتخاب گزینه Advanced در پنجره این بخش می توانید به جزئیات پارامترهای ولتاژی ، سرعت چرخش فن ها و تنظیمات تایمینگ ماژول های حافظه دسترسی داشته باشید.

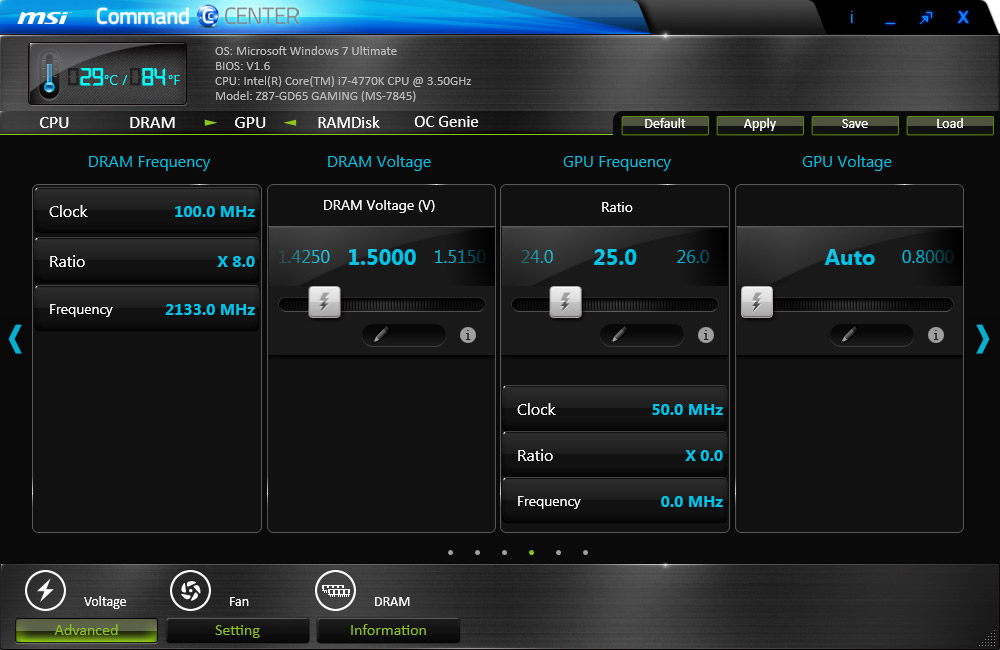

در تصویر بالا امکانات موجود در تب های DRAM و GPU را ملاحضه می کنید.

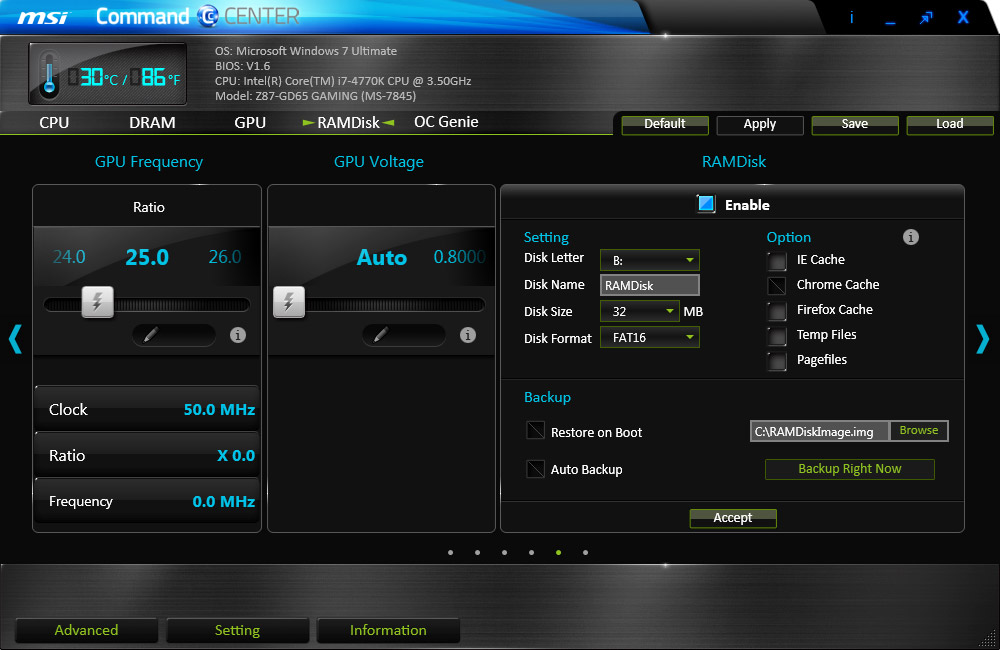

یکی از قابلیت های بسیار کاربردی و ارزشمند این نرم افزار بخش RAMDISK آن است. در این بخش می توانید با تعیین بخشی از فضای خالی حافظه RAM از آن به عنوان Storage فوق العاده پر سرعت استفاده کنید. همچنین با تعیین مسیری در هارددیسک می توانید در مواقع لازم از محتویات داخل این بخش نسخه پشتیبان تهیه کنید تا پس از راه اندازی مجدد سیستم اطلاعات نام برده به صورت خودکار در فضای RAMDISK فراخوانی شوند.

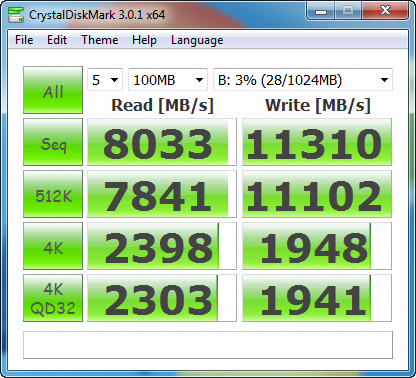

در تصویر زیر می توانید نتیجه تست حافظه RAMDISK را توسط نرم افزار Crystal DiskMark ملاحضه کنید.

همانطور که ملاحضه می کنید، نتیجه به دست آمده، حتی از سریع ترین SSD های موجود در بازار نیز بیش از 12 بار سریعتر است !!

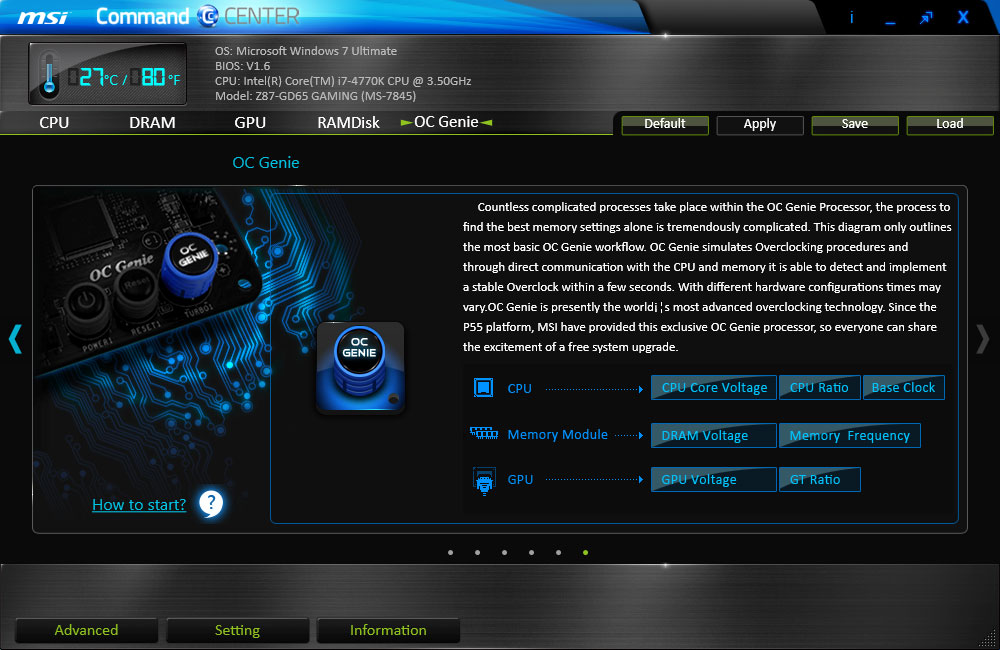

در آخرین تب این نرم افزار نیز بار دیگر قابلیت فعال سازی OC GENIE به صورت نرم افزاری و تحت ویندوز فراهم شده است.

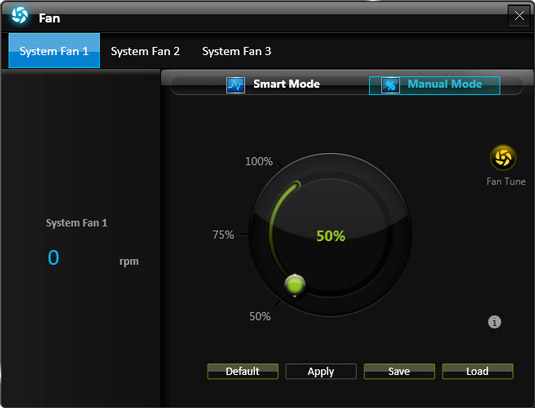

در تصویر بالا نیز امکانات مانیتوریگ این نرم افزار را ملاحضه می کنید.

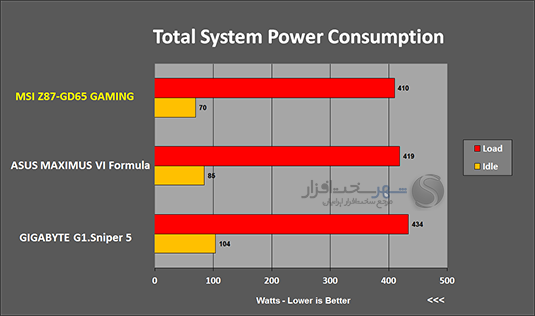

تست مدیریت مصرف انرژی

در این تست در حالت Idleا ( 15 دقیقه بدون هیچ فعل و انفعال از طرف کاربر) و Load ( پس 15 دقیقه اجرای تست Power Supply نرم افزار OCCT در ابعاد Full HD ) مقادیر حداقل و حداکثر توان مصرفی کل سیستم را ثبت کردیم. لازم به ذکر است تست Power Supply نرم افزار OCCT مشترکا CPU و GPU را تحت فشار قرار می دهد.

با توجه به کسرت کنترلرهای تعبیه شده در این مدل نسبت به دو مدل دیگر موجود در نمودار بالا، کسب نتیجه فوق دور از انتظار نبود.

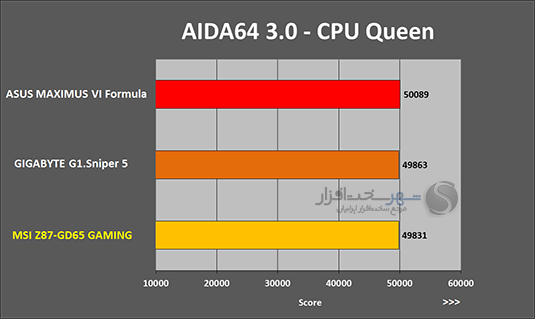

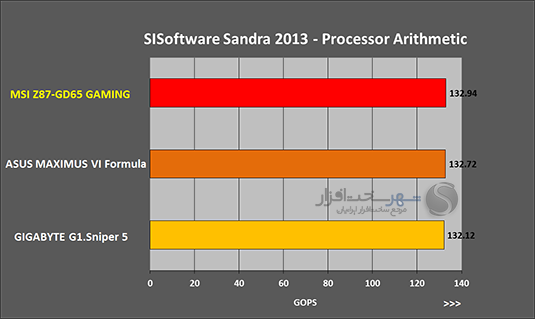

تست های کارایی (SISoftware Sandra 2013 و AIDA64 )

تست های کارایی (SISoftware Sandra 2013 و AIDA64 )

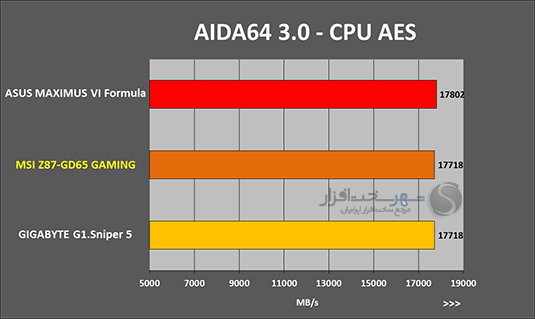

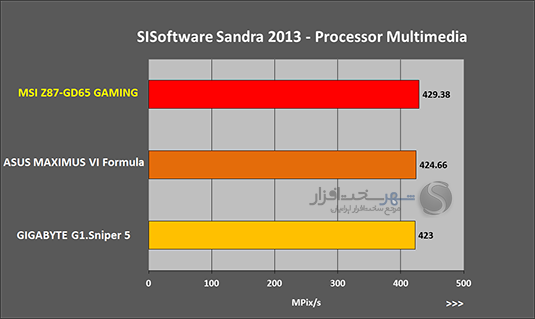

در این بخش سعی شده از تمامی زوایا کارایی این مادربورد محک زده شود. برای همین منظور تست ها را به چند بخش عمده تقسیم کردیم. هر یک از این بخش ها دارای ویژگی های منحصر به فرد برای تست قطعات مختلف می باشند.

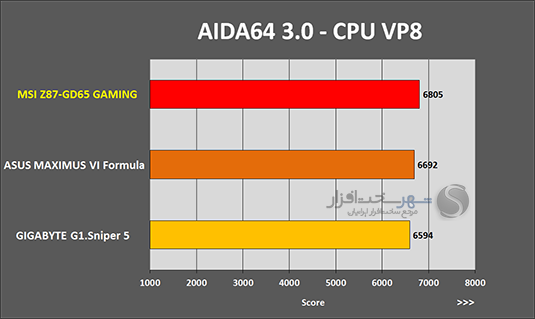

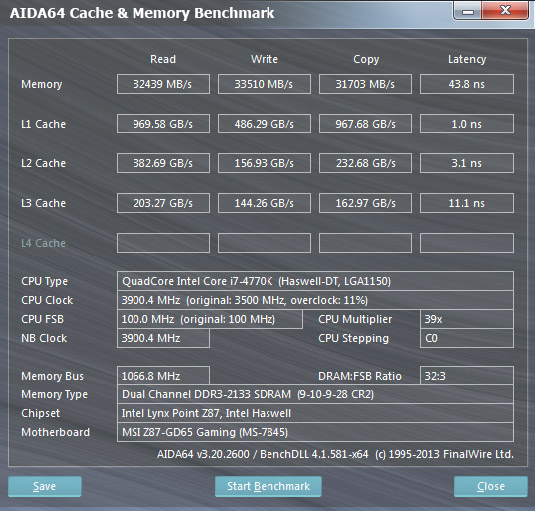

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 3.0

تست پهنای باند و Latency حافظه توسط نرم افزار AIDA64 3.0

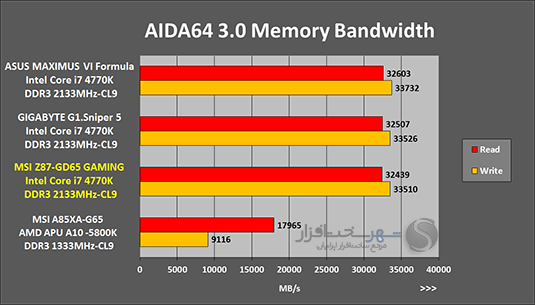

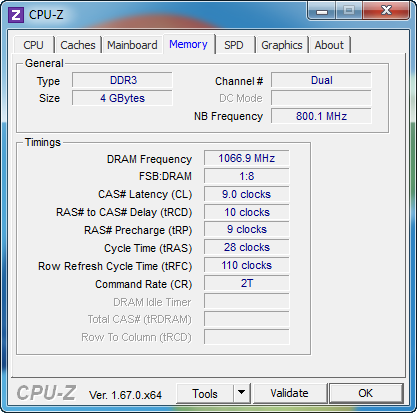

تست پهنای باند حافظه از جمله تست هایی می باشد که نتایج آن کاملاً به وضعیت سیستم عامل، فرکانس پردازنده و State های مختلف مدیریت مصرف انرژی وابسته است.

تست های Cinebench R11.5 و wPRIME 32M

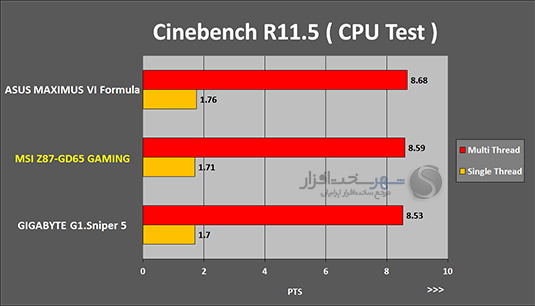

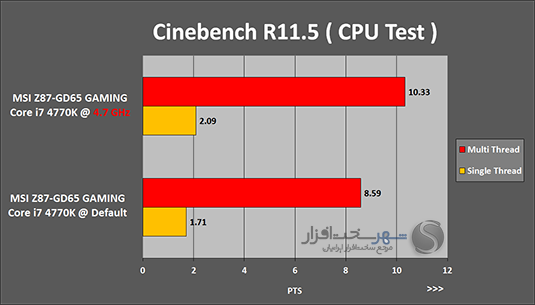

تست Cinebench R11.5

ماهیت این تست در واقع مبنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی می باشد که بیشتر در استودیوهای ساخت انیمیشن های 3 بعدی استفاده می شود. در این تست تمامی توانایی پردازنده برای رندر کردن یک صحنه 3 بعدی با تمام ویزگی های واقع گرایانه تصویر به کار گرفته می شود.

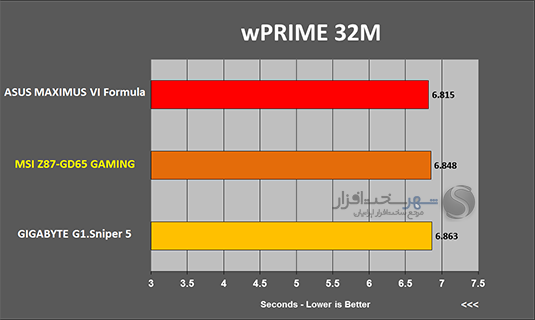

تستwPrime 32M

wPrime از جمله نرم افزار هاي می باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن ) به صورتي کاملاً Multi Thread، يکي از بهترين نرم افزار هاي موجود براي تست پردازنده‌هاي چند هسته اي مي باشد.

تست های Video Transcoding

تست های Video Transcoding

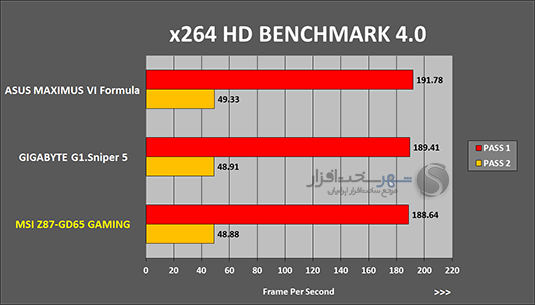

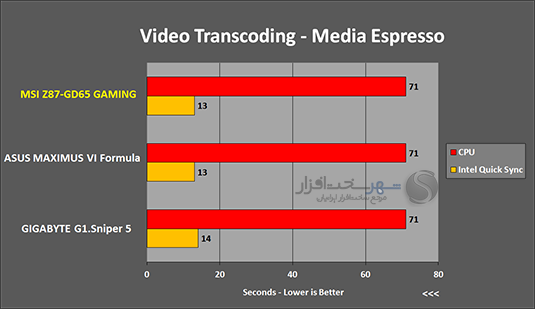

در این بخش توسط دو نرم افزار های CyberLink MediaEspresso Media Convertor 6.5 و x264 HD Benchmark 4.0 در همه زوایا، کارایی این پلتفرم را محک زدیم.

در نرم افزار CyberLink MediaEspresso این بار از کارایی CPU برای تبدیل یک فایل ویدئویی با کیفیت 1080p با فرمت MP4 و کدک AVC1 با حجم 105MB به استاندارد ویدئویی 1920*1080 در Youtube استفاده شده است.

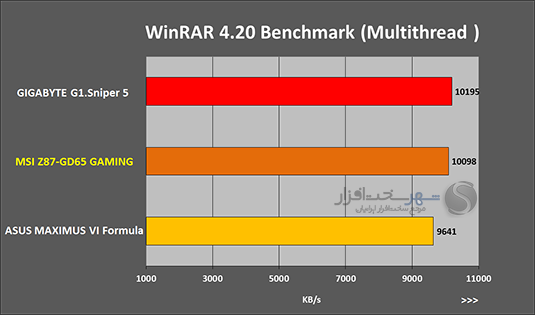

تست WinRAR 4.20 - Zip/Unzip

تست WinRAR 4.20 ( Zip/Unzip )l

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی ترین و در عین حال معمول ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف ترین و شناخته شده ترین نرم افزارهای این امر WinRAR می باشد که همواره خود را همگام با ارائه آخرین تکنولوژی های سخت افزاری بروز نگاه می دارد تا بهترین کارایی ممکن را از خود ارائه دهد . این نرم افزار دارای یک بخش Benchmark Tool مستقل می باشد که نتایج به دست آمده در این قسمت در جدول زیر درج شده است.

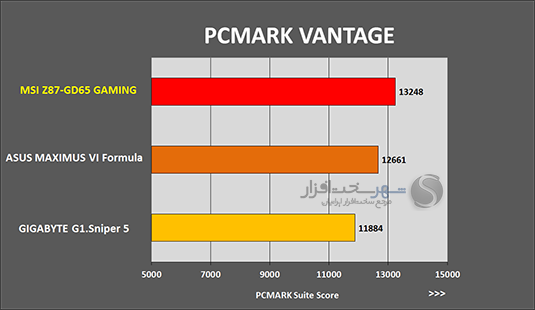

تست های PCMARK VANTAGE و PCMARK 7

تست های PCMARK VANTAGE و PCMARK 7

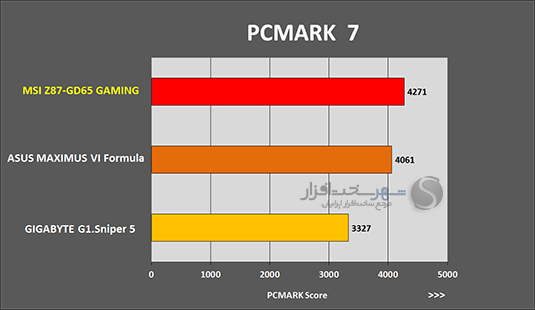

در این سری نرم افزارهای Benchmark کارایی کلی سیستم بر اساس تست های کاملاً Multithread مانند نمایش و ویرایش عکس های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم ، جابه جایی اطلاعات بین device های مختلف، شبیه یازی نرم افزاری امنیتی، رمزگشایی صفحات وب و .... محک زده می شود.

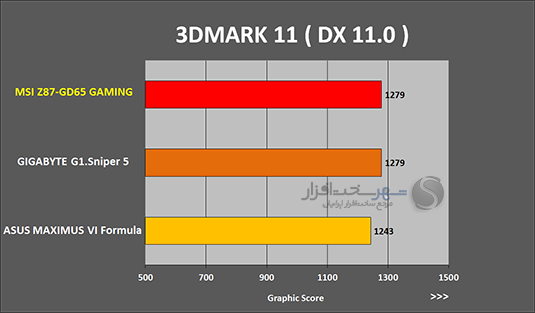

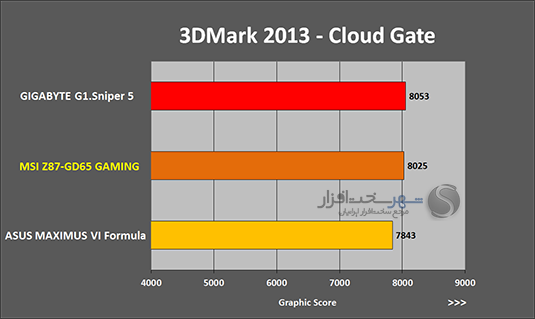

تست های 3DMARK 11 و 3DMARK Vantage

تست های 3DMARK 11 و 3DMARK Vantage

سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.

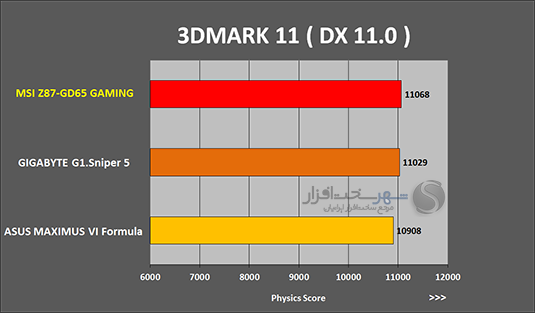

3DMARK 11 آخرین نسخه از نرم افزارهای تست و محک کارت های گرافیک کمپانی Futuremark می باشد. تست های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی های واقع گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فرد ترین ویژگی نتایج تست های این دو نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدودا یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقاسیه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتر انجام می شود.

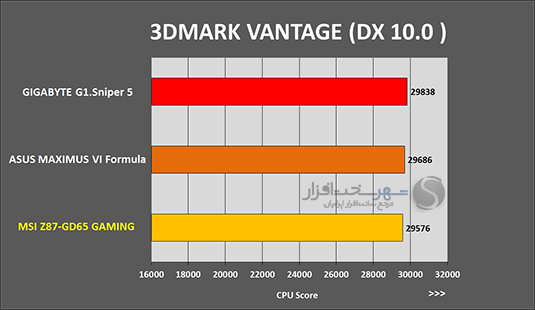

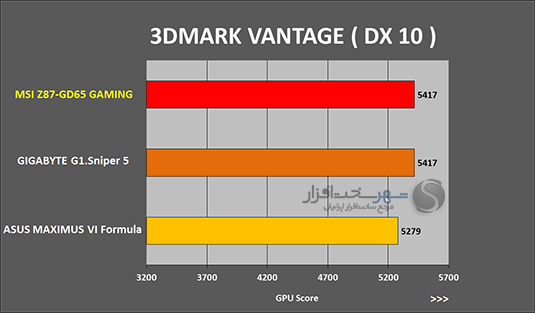

3DMARK Vantage نیز آخرین نسخه قبل از عرضه 3DMARK 11 کمپانی Futuremark می باشد. این تست بر اساس DirectX 10.0 بوده و راهکار خوبی برای شبیه سازی بازی های رایانه ای بر اساس API نام برده می باشد.

تست های گیمینگ ( Bioshock Infinite ، GRID 2 ، Sniper Elite V2 )

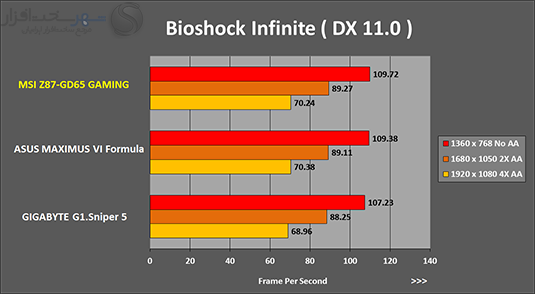

Bioshock Infinite

این بازی که بدون شک یکی از بهترین و پرطرفدار ترین بازی های سبک first-person shooter می باشد توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.

موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت های جدید گرافیکی مبتنی بر DirectX 11 نیز می باشد.

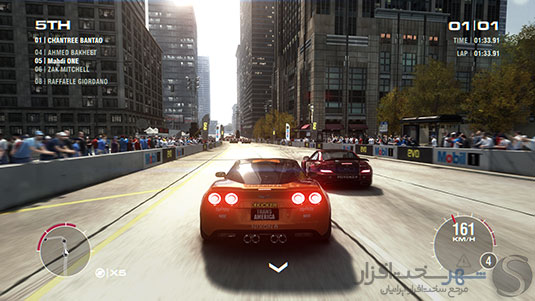

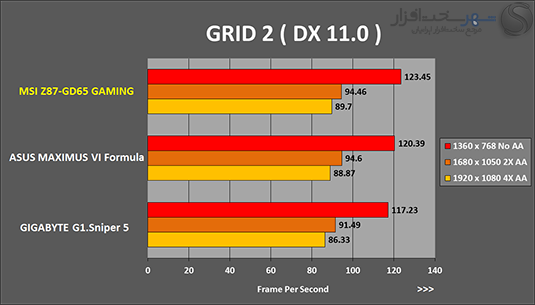

GRID 2

این بازی که بدون شک یکی از بهترین و موفق ترین بازی های Car Racing منتشر شده توسط کمپانی Codemasters می باشد. این نسخه گرافیکی چشم گیری دارد.به طوری که نسخه یک خود را با تمام ضعف ها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است . تمام محیط های مسابقه از شهرها و جاده های خاکی گرفته تا پیست ها از جزئیات خوبی برخوردار هستند.هنگام مسابقه از زمین در جاده های خاکی گرد و خاک بلند میشود.آسمان هم بر خلاف نسخه قبل پویا و دینامیک است.این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی های جدید گرافیکی DirectX 11 ساخته شده است .

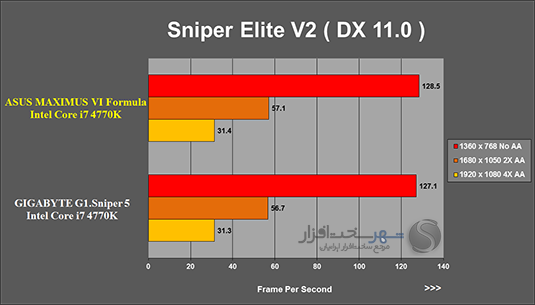

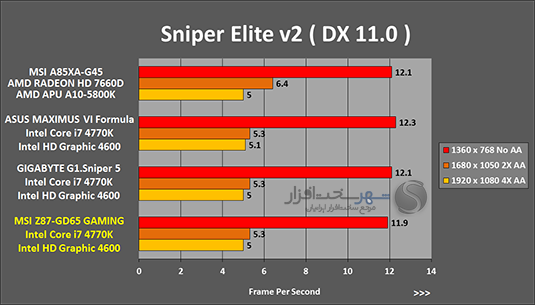

Sniper Elite V2

ای بازی که در ژانر بازی های tactical shooter طبقه بندی می شود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه ای را در جنگ جهانی دوم به شما منتقل کند.

موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion می باشد . هرچند گرافیک سطح بالایی ندارد ، اما طراحی ها و فضاسازی های ساخته شده با این موتور فوق العاده اند طوری که گیمر می تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری های طراحی محیط در این بازی است .

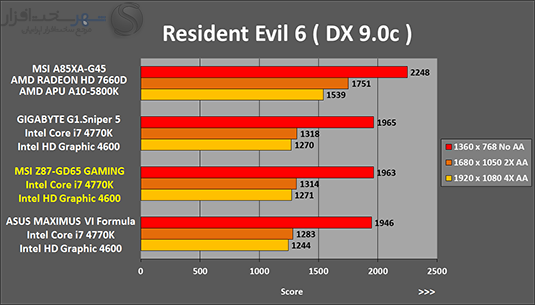

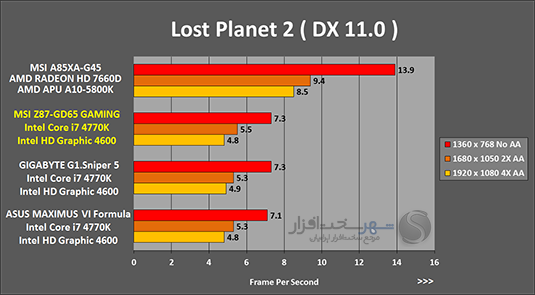

تست های کارایی تراشه گرافیکی مجتمع ( IGP )

تست های کارایی تراشه گرافیکی مجتمع ( IGP )

همانطور که اطلاع دارید یکی از نقاط قوت معماری Haswell بهبود کارایی و افزایش امکانات و قابلیت های تراشه های گرافیکی مجتمع بر روی پردازنده های این معماری می باشد. به همین دلیل در این بخش قصد داریم توسط نرم افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel HD Graphic 4600 مجتمع بر روی پردازنده Intel Core i7 4770K را بر روی این مادربرد محک بزنیم.

تست های اورکلاکینگ

همانطور که اطلاع دارید در صورتی که پردازنده K-SKU روی مادربوردهای این پلتفرم نصب کرده باشید برای اورکلاک راه بسیار ساده ای را در پیش دارید. ابتدا باید پارمترهای مرتبط با Power Saving و محدودیت های جریان و توان پردازنده را در Bios غیر فعال کنید. سپس با فرض اینکه خنک کننده مناسب بر روی پردازنده نصب کرده اید ضریب فرکانس هسته پردازنده CPU Multiplier را افزایش می دهیم. در همین حین ولتاژ هسته پردازنده را نیز با در نظر گرفتن دمای ایمن برای هسته پردازنده تا حداکثر مقدار مجاز و ایمن افزایش می دهیم. این فرآیند را همینطور تکرار کرده تا به وضعیتی برسیم که بالاترین فرکانس را در کنار حفظ پایداری 100% و دمای هسته متعارف داشته باشیم.

فرآیند ذکر شده در پاراگراف بالا را اورکلاک کاربردی می نامند. این نوع اورکلاک مخصوص کابرانی است که قصد دارند به صورت 24/7 از سیستم خود در شرایط اورکلاک شده استفاده کنند. اما ما در سری جدید رویوهای این وب سایت تصمیم گرفتیم به سراغ نوع دیگری از اورکلاک پردازنده برویم. در این نوع اورکلاک تمامی تلاش ما این است که تحت هر شرایطی به بالاترین فرکانس ممکن ولو به صورت لحظه ای و ناپایدار دسترسی پیدا کنیم.

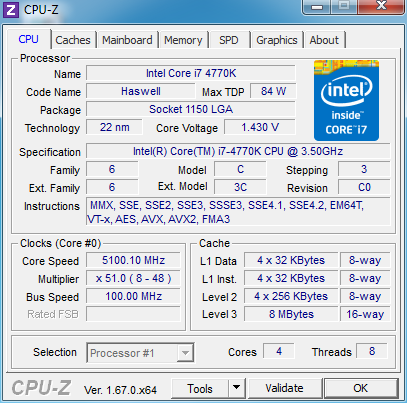

در این تست پس از حدود 30 دقیقه آزمایش پارامترهای مختلف در نهایت توانستیم با اتکا به CPU Cooler متوسطی که در اختیار داشتیم نهایتا در ولتاژ 1.43V فرکانس 5.1GHz را با این مادربرد ثبت کنیم.

http://valid.canardpc.com/azj57r

Low Voltage Overclocking

از این بررسی به بعد تصمیم گرفتیم تا در بخش اورکلاکینگ مادربردها بخشی به نام Low Voltage Overclocking نیر داشته باشیم. در این بخش پس از غیر فعال کردن محدودیت های جریان، ولتاژ و تنظیمات Power Saving و Vdroop ولتاژ 1.25v را برای هسته پردازنده تنظیم می کنیم. سپس آن قدر فرکانس هسته پردازنده را با استفاده از CPU Multiplier بالا می بریم تا زمانی که دیگر سیستم قادر به اجرای تست های Cinebench R11.5 و wPRIME 32M نباشد. طبیعتاً مادربردی نتیجه ممتاز در این بخش خواهد گرفت که مدار رگولاتور ولتاژ آن دقت، پایداری و بازدهی بیشتری نسیت به سایرین داشته باشد. البته ارزش یک Bios حرفه ای و کارآمد نیز در پشت پرده نقش مهمی را ایفا می کند.

http://valid.canardpc.com/azj57r

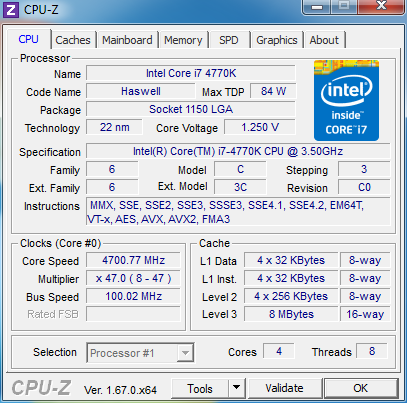

همانطور که در تصویر بالا ملاحضه می کنید 4700MHz بالاترین فرکانسی است که این مادربرد قادر به اجرای تست های نام برده بود.

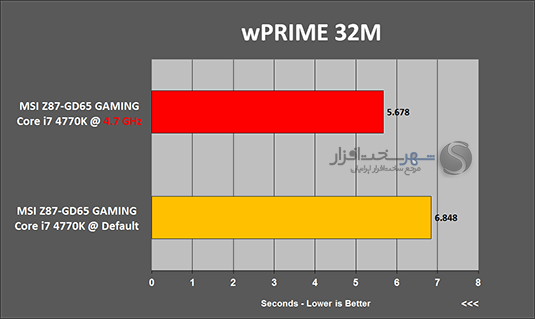

همچنین در نمودارهای زیر می توانید عملکرد پردازنده Intel Core i7 4770K را در فرکانس فوق ملاحضه کنید :

معرفی و تست VIRTU MVP 2.0

معرفی و تست VIRTU MVP 2.0

اگر خاطرتان باشد در بررسی های قبلی این وب سایت نظیر تست و بررسی کامل مادربرد MSI Z77A-GD55 به معرفی و تست تکنولوژی VIRTU MVP پرداختیم.

نرم افزار این تکنولوژی ابتدا به صورت رایگان بر روی اکثر مادربردهای با چیپست سری 7 به بعد کمپانی اینتل قابل نصب بود. اما پس از مدتی با تغییر سیاست های این کمپانی تنها مدل های محدودی از مادربردهای جدید دارای مجوز نصب این نرم افزار به صورت نامحدود بودند. در این لینک می توانید لیست مادربردهای دارای مجوز نصب این نرم افزار را ملاحضه کنید. توجه داشته باشید که مادربردهایی که در لیست نام برده وجود ندارند می بایست از طریق این لینک مجوز استفاده از نرم افزار نام برده را خریداری کنند.

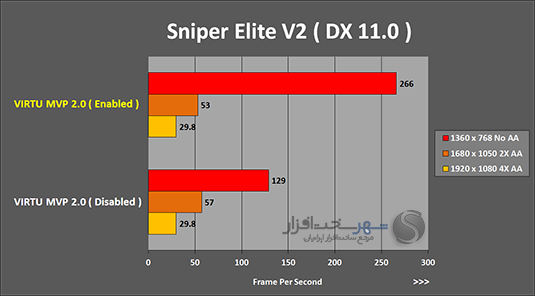

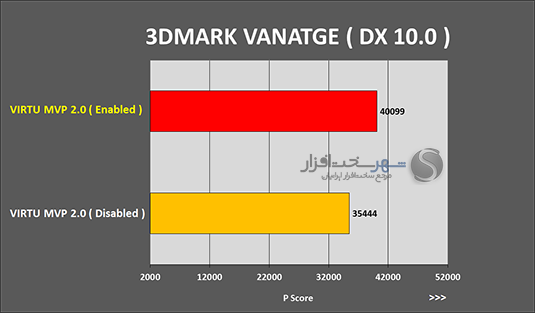

همانطور که ملاحضه کردید مادربرد MSI Z87-GD65 GAMING نیز در لیست نام برده موجود بود. به این ترتیب تصمیم گرفتیم با نصب نرم افزار VIRTU MVP 2.0 که به گفته کمپانی سازنده آن، نسبت به نسخه اولیه آن، سریعتر، پایدار تر و سازگار تر شده عیار کارایی آن را بسنجیم.

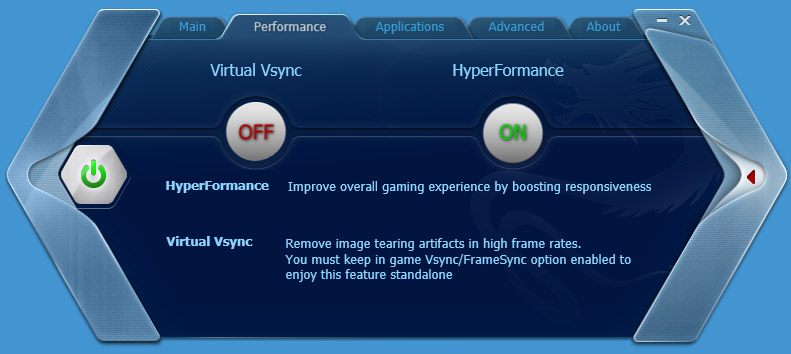

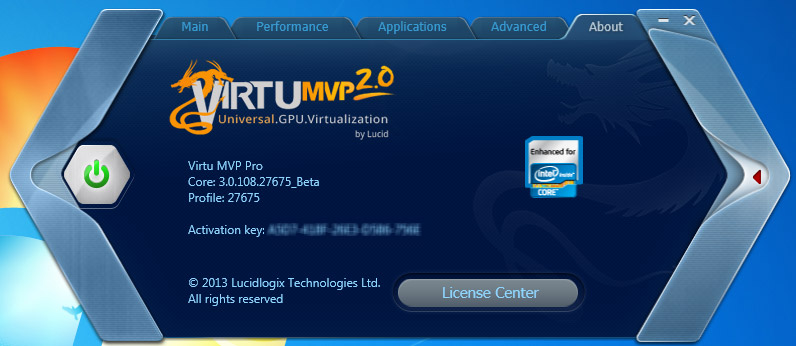

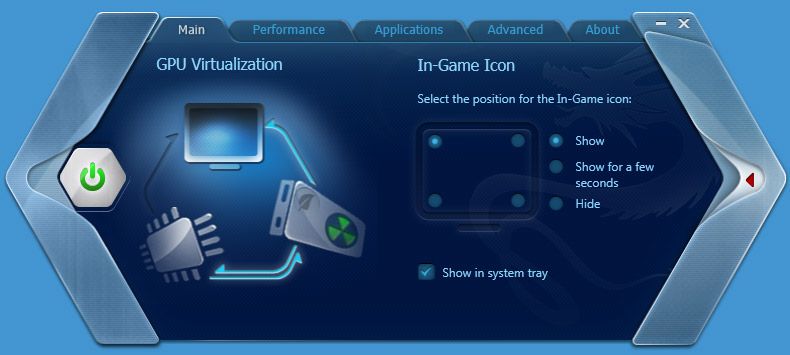

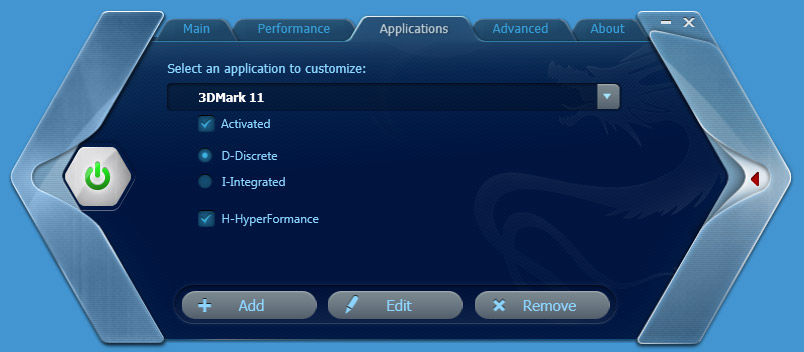

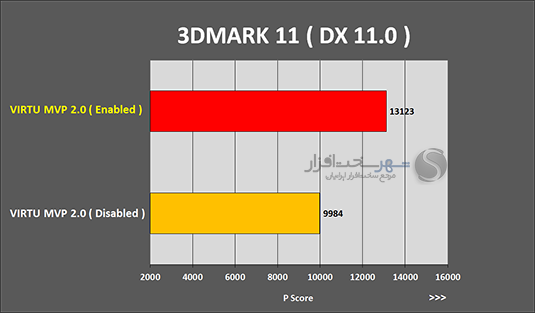

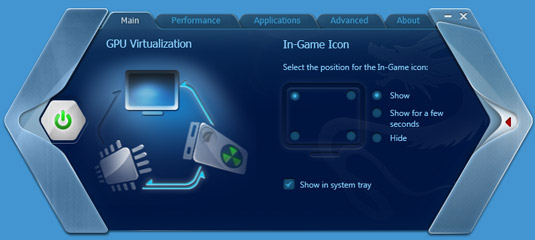

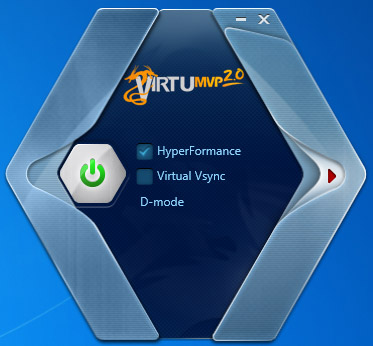

همانطور که در تصاویر بالا ملاحضه می کنید، ظاهر نرم افزار نسبت به نسخه 1 آن تغییرات فراوانی کرده است.

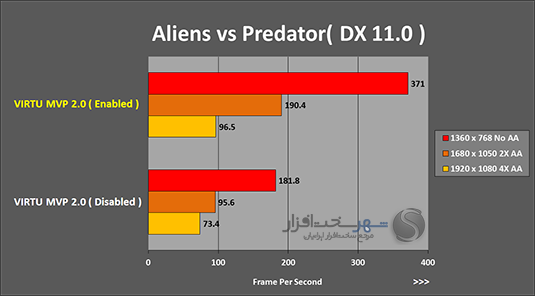

همانند نسخه قبل دو قابلیت HyperFormance و Virtual Vsync برای آن در نظر گرفته شده که به صورت پیش فرض فقط قسمت HyperFormance آن فعال است. ما نیز در تست های کارایی به همین ترتیب تست گرفتیم.

در تب Application این نرم افزار می توانید حالت های مختلف و عملکرد VIRTU MVP را در App های مختلف کنترل کنید.

در تب About نیز می توانید وضعیت فعال سازی این نرم افزار را چک کنید. برای فعال سازی کافیست تنها یک بار از طریق اینترنت مجوز استفاده این نرم افزار را به صورت آنلاین چک کنید. از آنجا که مادربرد نام برده جزو مدل های مجوز دار این نرم افزار بود. پس از چند ثانیه به راحتی مجوز نسخه Pro این نرم افزار به صورت نامحدود برای این مادربرد فعال شد.

در تست های زیر می توانید نتایج تست کارایی این نرم افزار را مشاهده کنید :

همانطور که ملاحضه می کنید عملکرد فوق العاده تکنولوژی VIRTU MVP 2.0 در تست های فوق ستودنیست. اما باید این نکته را مد نظر داشته باشید که قبل از فعال سازی قابلیت های این نرم افزار ، از پشتیبانی و سازگاری کامل نرم افزار VIRTU MVP 2.0 با گیم یا نرم افزار مورد نظرتان اطمینان حاصل نمایید. چون در غیر این صورت نه تنها افزایش کارایی را تجربه نخواهید کرد، بلکه ممکن است عملکرد کلی نیز تا حدودی کاهش یابد.

جمع بندی و سخن پایانی

اگر نتایج تست های کارایی را با دقت مشاهده و تحلیل کرده باشید متوجه خواهید شد که این مادربرد رده متوسط 188$ حقیقتا عملکرد فوق العاده ای را از خود به نمایش گذاشته است. از طرفی عملکرد ممتاز آن نیز در تست مدیریت مصرف انرژی بیش ار پیش به ارزش های این مدل افزوده است.

MSI Z87-GD65 GAMING شاید امکانات جانبی کمتری در مقایسه با مدل های رده بالا و گران قیمت موجود در بازار داشته باشد ولی قابلیت هایی نظیر پشتیبانی نا محدود از تکنولوژی VIRTU MVP 2.0 ، سیستم صوتی مدرن Audio BOOST ، چیپ شبکه قدرتمند Killer E2200 ، امکانات جانبی مدرن و بروز تعبیه شده بر روی PCB جهت سهولت کار اورکلاکرهای حرفه ای و از همه مهمتر قیمت بسیار مناسب آن ، این مدل را به یکی از ارزشمند ترین مادربردهای گیمینگ مبتنی بر چیپست PCH Z87 موجود در بازار تبدیل می کند.

به عنوان سخن پایانی، اگر گیمر حرفه ای هستید و در کنار آن دستی نیز در اورکلاکینگ دارید و از مهم تر به شدت محدودیت بودجه در خرید مادربرد دارید، حتما این مادربرد را در اولین اولیت های خود قرار دهید.

نقاط قوت

کارایی عالی
قیمت بسیار مناسب
طراحی ظاهری فوق العاده زیبا
پشتیبانی از تکنولوژی VIRTU MVP 2.0 به صورت نامحدود
امکانات سخت افزاری و نرم افزاری فراتر از کلاس مادربرد های Mid-Range
پشتیبانی از یک پورت mSATA 6Gb/s

نقاط ضعف

با تمامی این تفاسیر مادربرد "MSI-Z87-GD65 GAMING " موفق به کسب امتیاز ممتاز 9.1 و نشان "Editor's Choice " و ریز امتیازات زیر در کلاس محصولات M ( Mid-Range )l ازلابراتوار شهر سخت افزار شد.
