بررسی تخصصی مادربرد GIGABYTE X399 AORUS GAMING 7 به همراه آنالیز کارایی AMD Ryzen Threadripper 1950X

این مادربرد 390 دلاری که در حال حاضر تنها نماینده گیگابایت برای میزبانی پردازنده‌های با سوکت sTR4 محسوب می‌شود یک مدل تا دندان مسلح گیمینگ است که البته ظاهری خشن و در عین حال خواستنی نیز دارد. هر چه که از امکانات بخواهید، این مادربرد بهترینِ آن و البته به تعداد لازم از آن دارد.



مقدمه
همان‌طور که اطلاع دارید چند ماهی است که بازار تک قطبی پردازنده‌های Desktop با درخشش پردازنده‌های قدرتمند و البته خوش قیمت جدید AMD متحول شده و اینتل حالا پس از سال‌ها حکمرانی بی‌چون و چرا در این بازار دوباره رقیب دیرینه خود را قدرتمند از همیشه در برابر خود می‌بیند.

اگر فراموش نکرده باشید درخشش پردازنده‌های جدید AMD مبتنی بر معماری بسیار موفق RYZEN حدوداً 7 ماه پیش و با معرفی پردازنده‌های 6،4 و 8 هسته‌ای خانواده Ryzen 7/5/3 که رنج قیمت بین 100 تا 500 دلار داشتند، به همراه مادربردهای مجهز به چیست‌های AMD X370/B350/A320 و سوکت AM4 شروع شد.

نتایج اولیه منتشر شده از این پردازنده‌ها در کنار قیمت بسیار مناسبی که داشتند شوکی بزرگ به بازار پردازنده‌های Desktop وارد کرد و سبب شد تا اینتل در اولین اقدام جهت گرم کردن بازار رقابت، قیمت پردازنده‌های خود را کاهش داده و عرضه پلتفرم‌های جدید خود را تسریع بخشد؛ اما این تنها شروع کار بود. AMD پلتفرمی مشابه HEDT اینتل نیز برای این بازار تدارک دیده بود. در واقع این برای اولین بار بود که این کمپانی یک پلتفرم فوق حرفه‌ای و مجهز به پردازنده‌های بسیار قدرتمند و البته گران قیمت را روانه بازار می‌کرد. حدوداً 5 ماه پس از عرضه پردازنده‌های Ryzen 7/5/3، سری 12،6 و 16 هسته‌ای این معماری نیز با مدل تجاری Ryzen Threadripper معرفی شدند. این مدل‌ها که رنج قیمت در محدوده 550 تا 100 دلار داشتند بر خلاف پردازنده‌های میان رده RYZEN با سوکت بسیار بزرگ‌تر LGA TR4، رنج توان مصرفی 140 تا 180 وات و البته همراه با مادربردهای گران قیمت و مملو از امکانات مجهز به چیپست جدید AMD X399 روانه بازار شدند.

ویژگی‌هایی مانند برخورداری از 60+8 PCIe 3.0 Lanes جهت میزبانی این پلتفرم از پیکربندی‌های بسیار پرسرعت 4 گانه Multi-GPU و تجهیزات پرسرعت ذخیره سازی با رابط‌های M.2 و U.2، قابلیت نصب بیش از 128GB حافظه RAM از نوع DDR4 با پیکربندی Quad Channel و فرکانس حداکثر 3600MHz، پشتیبانی چیپست X399 از دو پورت USB 3.1 Gen2 به همراه 14 پورت USB 3.1 Gen1 به‌صورت Native در کنار قابلیت‌های متعدد اورکلاکینگ از جمله قابلیت‌های محوری این پلتفرم قدرتمند و البته غنی محسوب می‌شود.

گیگابایت که در حال حاضر از بزرگ‌ترین تولیدکنندگان مادربرد در دنیا محسوب می‌شود، برای این پلتفرم تاکنون 2 مادربرد تحت عنوان‌های X399 AORUS Gaming 7 و X399 DESIGNARE EX معرفی و البته فعلاً تنها مدل گیمینگ را روانه بازار کرده است. نکته جالب توجه در این بخش محدود بودن مدل‌های معرفی شده با این چیپست است که البته فقط شامل گیگابایت نمی‌شود و اغلب رقبا (به غیر از ASUS) نیز همین گونه عمل کرده‌اند!

مادربردی که در این بررسی قصد داریم به معرفی و محک کارایی آن بپردازیم X399 AORUS Gaming 7 است. این مادربرد 390 دلاری که در حال حاضر تنها نماینده گیگابایت برای میزبانی پردازنده‌های با سوکت sTR4 محسوب می‌شود، یک مدل تا دندان مسلح گیمینگ است که البته ظاهری خشن و در عین حال خواستنی نیز دارد. هر چه که از امکانات بخواهید این مادربرد بهترین آن و البته به تعداد لازم از آن دارد.

از مهم‌ترین قابلیت‌ها و امکانات این مادربرد می‌توان به موارد زیر اشاره کرد:

  • پشتیبانی از حداکثر 128GB حافظه RAM DDR4 با پیکربندی QUAD Channel و فرکانس 3600MHz
  • مجهز به 5 اسلات PCIe 3.0 X16 با قابلیت پشتیبانی از پیکربندی‌ها 4-Way از نوع SLI و CrossFireX
  • دارای 2 پورت USB 3.1 Gen2 10Gb/s از نوع Type- A/c در پنل پشتی و یک کانکتور از همین نوع بر روی PCB جهت اتصال به پنل جلویی کیس
  • مدار رگولاتور ولتاژ بسیار قدرتمند مجهز به کامپوننت‌های در کلاس مادربردهای سرور
  • سیستم صوتی فوق‌العاده با کیفیت مبتنی بر Codec جدید Realtek ALC1220 و بسته نرم افزاری بی‌نظیر Sound BlasterX 720° جهت تنظیم سطوح مختلف صدا
  • برخورداری از رابط Ethernet شبکه منشعب شده از تراشه شبکه گیمینگ Killer E2500 طراحی شده توسط کمپانی Qualcomm در کنار ماژول شبکه بی‌سیم مجهز به Wi-Fi 802.11ac و Bluetooth 4.2
  • دارای 3 درگاه بسیار پرسرعت با رابط M.2 x4 32Gb/s مجهز به هیتسینک

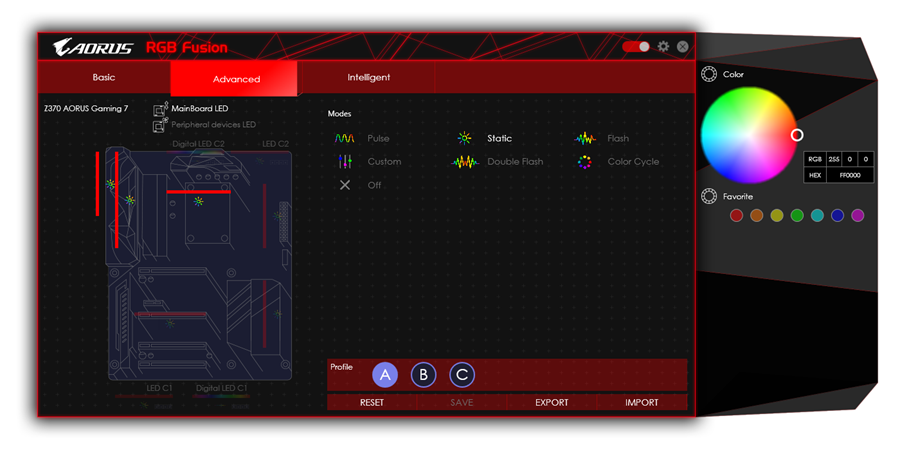

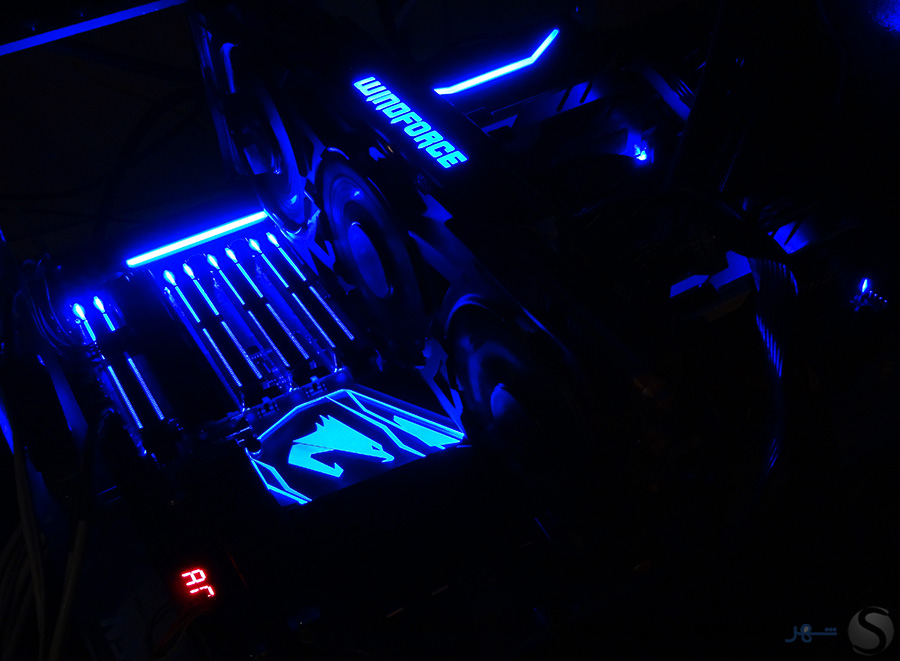

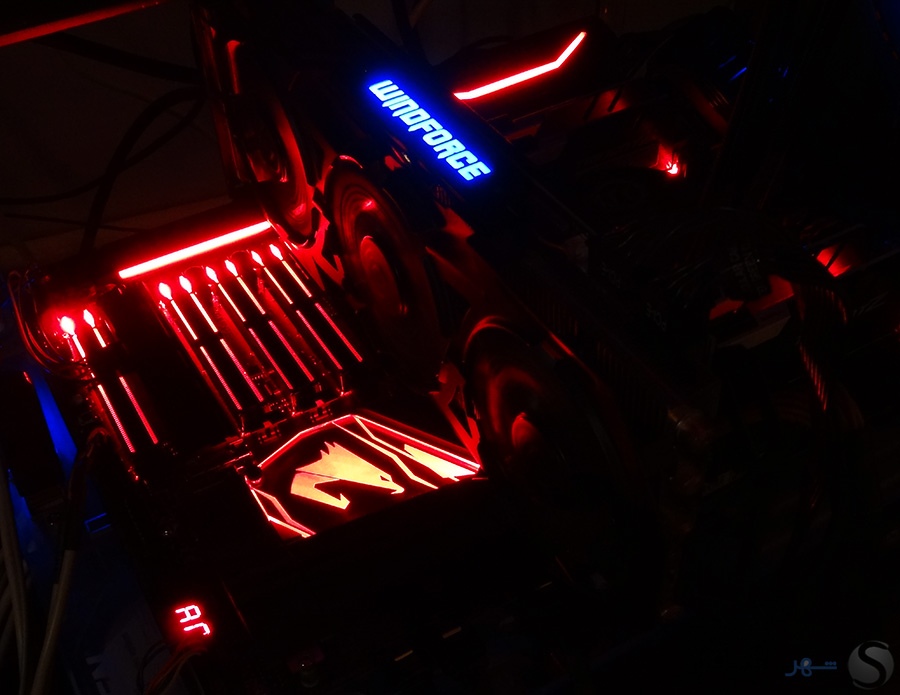

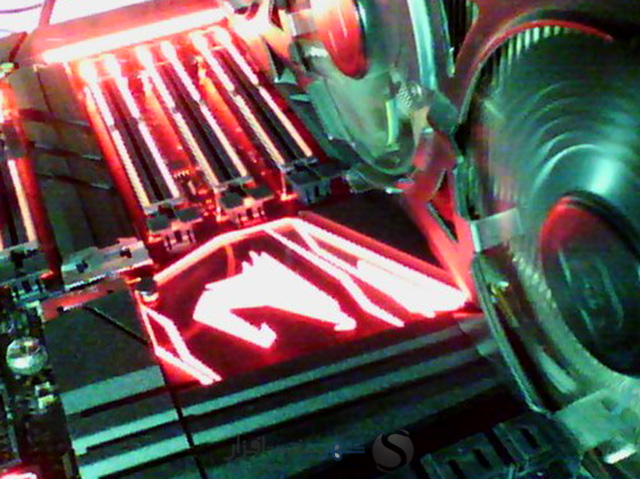

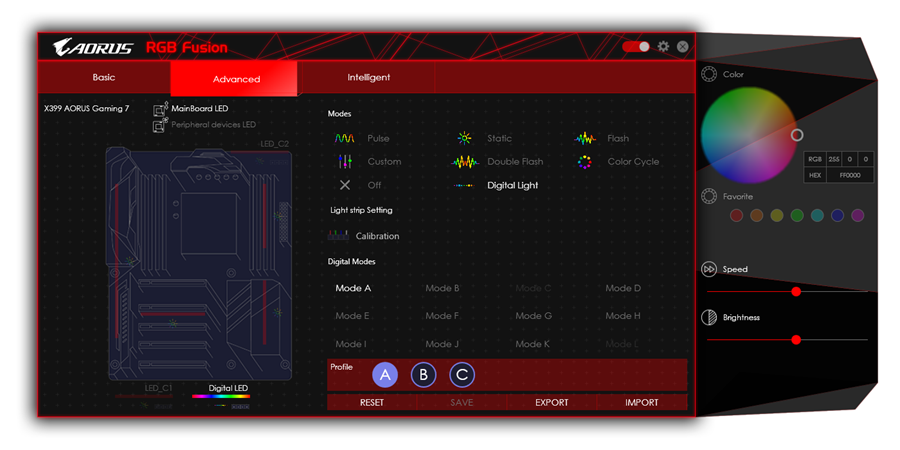

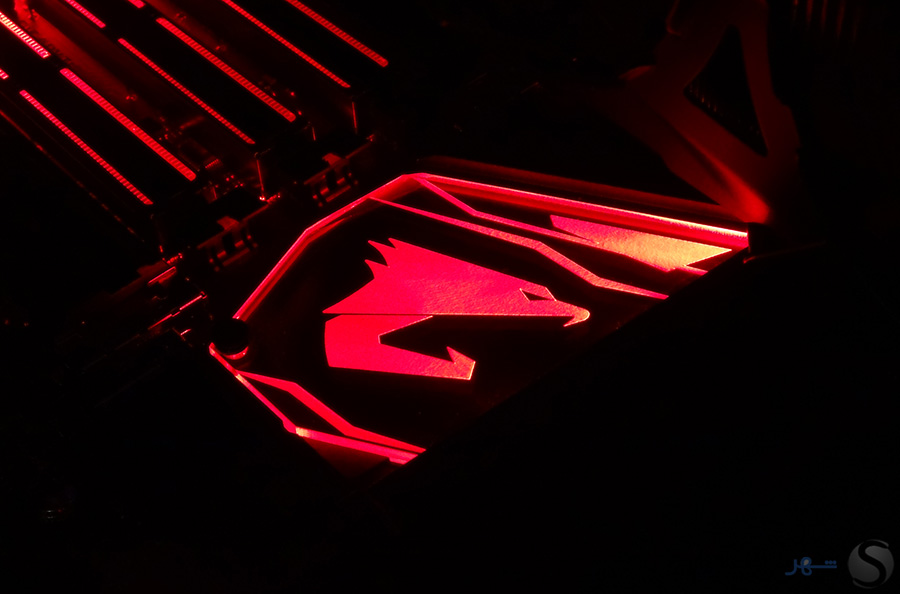

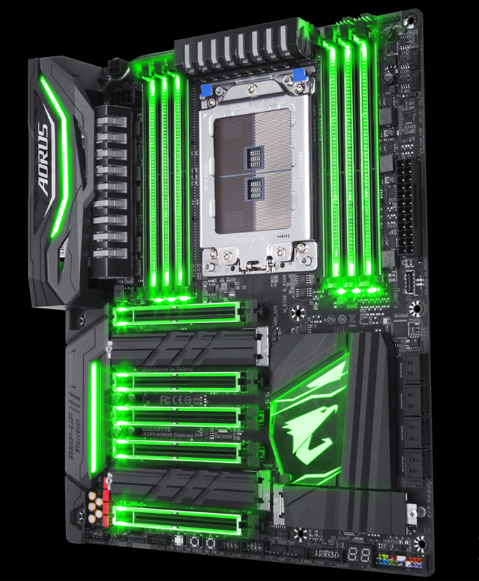

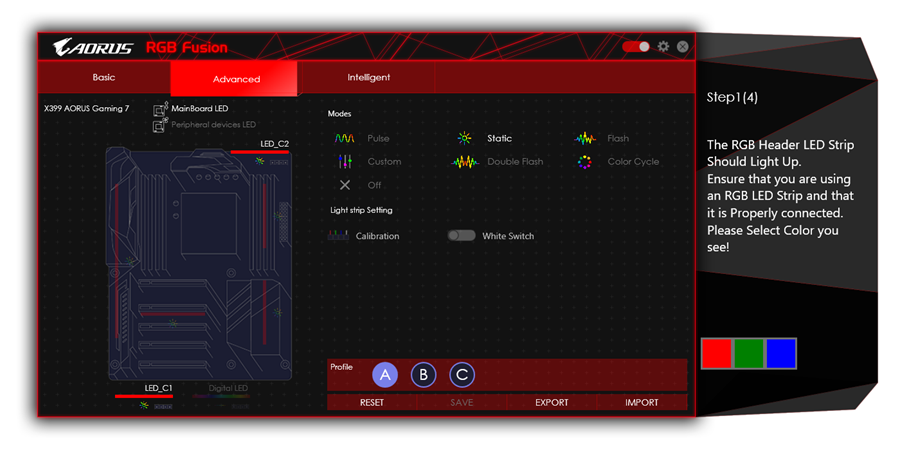

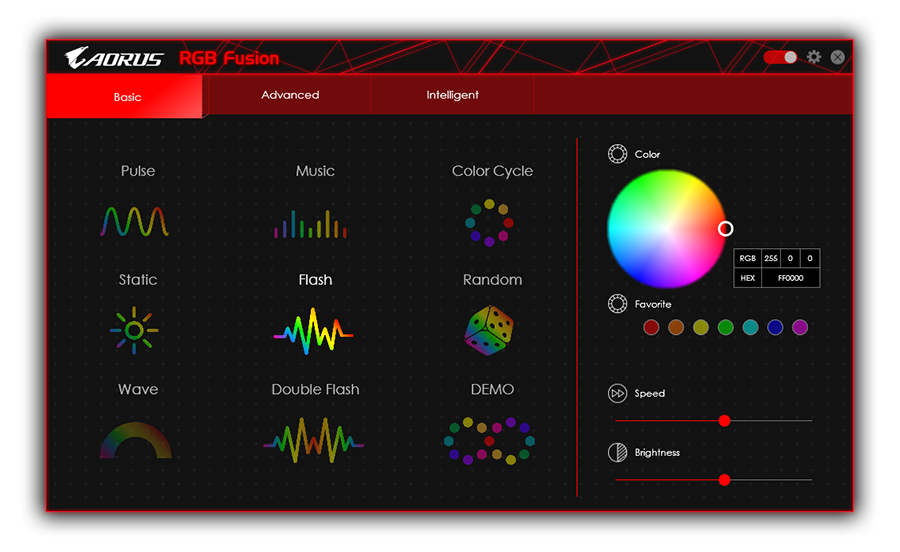

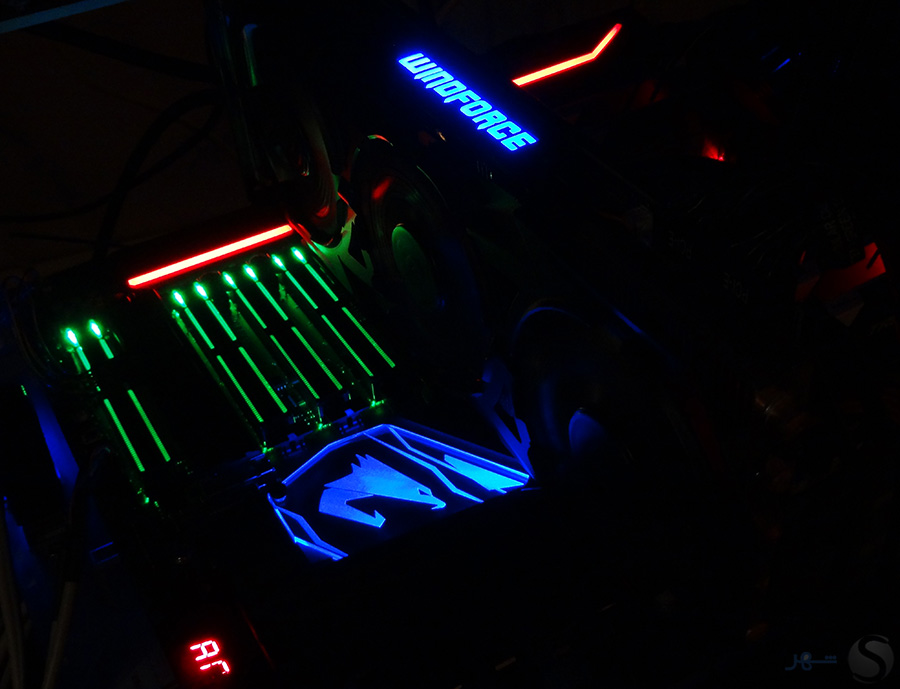

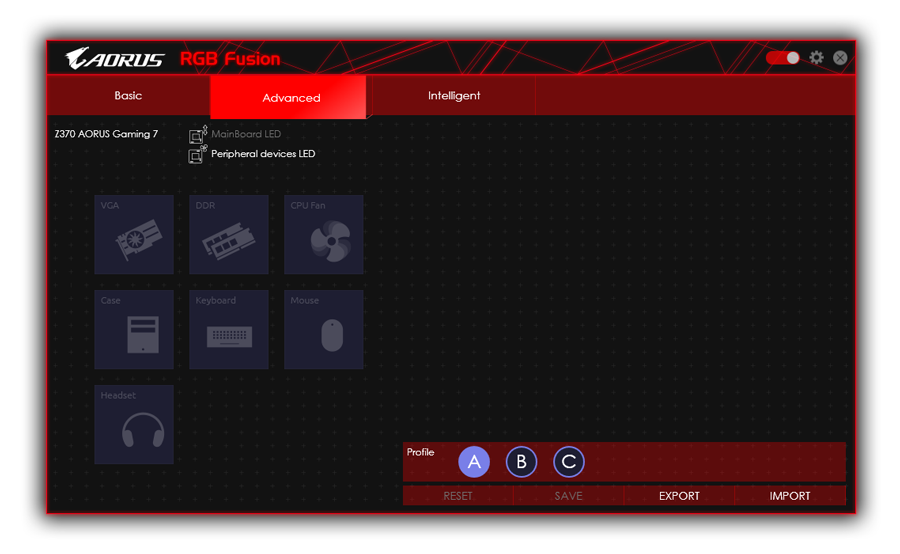

  • نورپردازی فوق‌العاده زیبا، چسم نواز و پر و پیمان تحت عنوان RGB FUSION

در این بررسی ابتدا به‌صورت اجمالی به معرفی پلتفرم جدید AMD Threadripper که شامل چیپست AMD X399 و پردازنده‌های جدید مبتنی بر سوکت sTR4 می‌شود، می‌پردازیم. در ادامه نیز با بررسی سخت‌افزاری این مادربرد و عملکرد پردازنده Ryzen Threadripper 1950X در خدمتتان خواهیم بود. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی این پلتفرم را با تست‌های مدیریت مصرف انرژی، حرارتی، کارایی و اورکلاکینگ محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی تکلیف این پلتفرم را روشن می‌کنیم.

این مادربرد 390 دلاری که در حال حاضر تنها نماینده گیگابایت برای میزبانی پردازنده‌های با سوکت sTR4 محسوب می‌شود یک مدل تا دندان مسلح گیمینگ است که البته ظاهری خشن و در عین حال خواستنی نیز دارد. هر چه که از امکانات بخواهید، این مادربرد بهترینِ آن و البته به تعداد لازم از آن دارد.



مقدمه
همان‌طور که اطلاع دارید چند ماهی است که بازار تک قطبی پردازنده‌های Desktop با درخشش پردازنده‌های قدرتمند و البته خوش قیمت جدید AMD متحول شده و اینتل حالا پس از سال‌ها حکمرانی بی‌چون و چرا در این بازار دوباره رقیب دیرینه خود را قدرتمند از همیشه در برابر خود می‌بیند.

اگر فراموش نکرده باشید درخشش پردازنده‌های جدید AMD مبتنی بر معماری بسیار موفق RYZEN حدوداً 7 ماه پیش و با معرفی پردازنده‌های 6،4 و 8 هسته‌ای خانواده Ryzen 7/5/3 که رنج قیمت بین 100 تا 500 دلار داشتند، به همراه مادربردهای مجهز به چیست‌های AMD X370/B350/A320 و سوکت AM4 شروع شد.

نتایج اولیه منتشر شده از این پردازنده‌ها در کنار قیمت بسیار مناسبی که داشتند شوکی بزرگ به بازار پردازنده‌های Desktop وارد کرد و سبب شد تا اینتل در اولین اقدام جهت گرم کردن بازار رقابت، قیمت پردازنده‌های خود را کاهش داده و عرضه پلتفرم‌های جدید خود را تسریع بخشد؛ اما این تنها شروع کار بود. AMD پلتفرمی مشابه HEDT اینتل نیز برای این بازار تدارک دیده بود. در واقع این برای اولین بار بود که این کمپانی یک پلتفرم فوق حرفه‌ای و مجهز به پردازنده‌های بسیار قدرتمند و البته گران قیمت را روانه بازار می‌کرد. حدوداً 5 ماه پس از عرضه پردازنده‌های Ryzen 7/5/3، سری 12،6 و 16 هسته‌ای این معماری نیز با مدل تجاری Ryzen Threadripper معرفی شدند. این مدل‌ها که رنج قیمت در محدوده 550 تا 100 دلار داشتند بر خلاف پردازنده‌های میان رده RYZEN با سوکت بسیار بزرگ‌تر LGA TR4، رنج توان مصرفی 140 تا 180 وات و البته همراه با مادربردهای گران قیمت و مملو از امکانات مجهز به چیپست جدید AMD X399 روانه بازار شدند.

ویژگی‌هایی مانند برخورداری از 60+8 PCIe 3.0 Lanes جهت میزبانی این پلتفرم از پیکربندی‌های بسیار پرسرعت 4 گانه Multi-GPU و تجهیزات پرسرعت ذخیره سازی با رابط‌های M.2 و U.2، قابلیت نصب بیش از 128GB حافظه RAM از نوع DDR4 با پیکربندی Quad Channel و فرکانس حداکثر 3600MHz، پشتیبانی چیپست X399 از دو پورت USB 3.1 Gen2 به همراه 14 پورت USB 3.1 Gen1 به‌صورت Native در کنار قابلیت‌های متعدد اورکلاکینگ از جمله قابلیت‌های محوری این پلتفرم قدرتمند و البته غنی محسوب می‌شود.

گیگابایت که در حال حاضر از بزرگ‌ترین تولیدکنندگان مادربرد در دنیا محسوب می‌شود، برای این پلتفرم تاکنون 2 مادربرد تحت عنوان‌های X399 AORUS Gaming 7 و X399 DESIGNARE EX معرفی و البته فعلاً تنها مدل گیمینگ را روانه بازار کرده است. نکته جالب توجه در این بخش محدود بودن مدل‌های معرفی شده با این چیپست است که البته فقط شامل گیگابایت نمی‌شود و اغلب رقبا (به غیر از ASUS) نیز همین گونه عمل کرده‌اند!

مادربردی که در این بررسی قصد داریم به معرفی و محک کارایی آن بپردازیم X399 AORUS Gaming 7 است. این مادربرد 390 دلاری که در حال حاضر تنها نماینده گیگابایت برای میزبانی پردازنده‌های با سوکت sTR4 محسوب می‌شود، یک مدل تا دندان مسلح گیمینگ است که البته ظاهری خشن و در عین حال خواستنی نیز دارد. هر چه که از امکانات بخواهید این مادربرد بهترین آن و البته به تعداد لازم از آن دارد.

از مهم‌ترین قابلیت‌ها و امکانات این مادربرد می‌توان به موارد زیر اشاره کرد:

  • پشتیبانی از حداکثر 128GB حافظه RAM DDR4 با پیکربندی QUAD Channel و فرکانس 3600MHz
  • مجهز به 5 اسلات PCIe 3.0 X16 با قابلیت پشتیبانی از پیکربندی‌ها 4-Way از نوع SLI و CrossFireX
  • دارای 2 پورت USB 3.1 Gen2 10Gb/s از نوع Type- A/c در پنل پشتی و یک کانکتور از همین نوع بر روی PCB جهت اتصال به پنل جلویی کیس
  • مدار رگولاتور ولتاژ بسیار قدرتمند مجهز به کامپوننت‌های در کلاس مادربردهای سرور
  • سیستم صوتی فوق‌العاده با کیفیت مبتنی بر Codec جدید Realtek ALC1220 و بسته نرم افزاری بی‌نظیر Sound BlasterX 720° جهت تنظیم سطوح مختلف صدا
  • برخورداری از رابط Ethernet شبکه منشعب شده از تراشه شبکه گیمینگ Killer E2500 طراحی شده توسط کمپانی Qualcomm در کنار ماژول شبکه بی‌سیم مجهز به Wi-Fi 802.11ac و Bluetooth 4.2
  • دارای 3 درگاه بسیار پرسرعت با رابط M.2 x4 32Gb/s مجهز به هیتسینک
  • نورپردازی فوق‌العاده زیبا، چسم نواز و پر و پیمان تحت عنوان RGB FUSION

در این بررسی ابتدا به‌صورت اجمالی به معرفی پلتفرم جدید AMD Threadripper که شامل چیپست AMD X399 و پردازنده‌های جدید مبتنی بر سوکت sTR4 می‌شود، می‌پردازیم. در ادامه نیز با بررسی سخت‌افزاری این مادربرد و عملکرد پردازنده Ryzen Threadripper 1950X در خدمتتان خواهیم بود. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی این پلتفرم را با تست‌های مدیریت مصرف انرژی، حرارتی، کارایی و اورکلاکینگ محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی تکلیف این پلتفرم را روشن می‌کنیم.

معرفی پردازنده‌های AMD Ryzen Threadripper و چیپست X399

معرفی پردازنده‌های AMD Ryzen Threadripper و چیپست X399

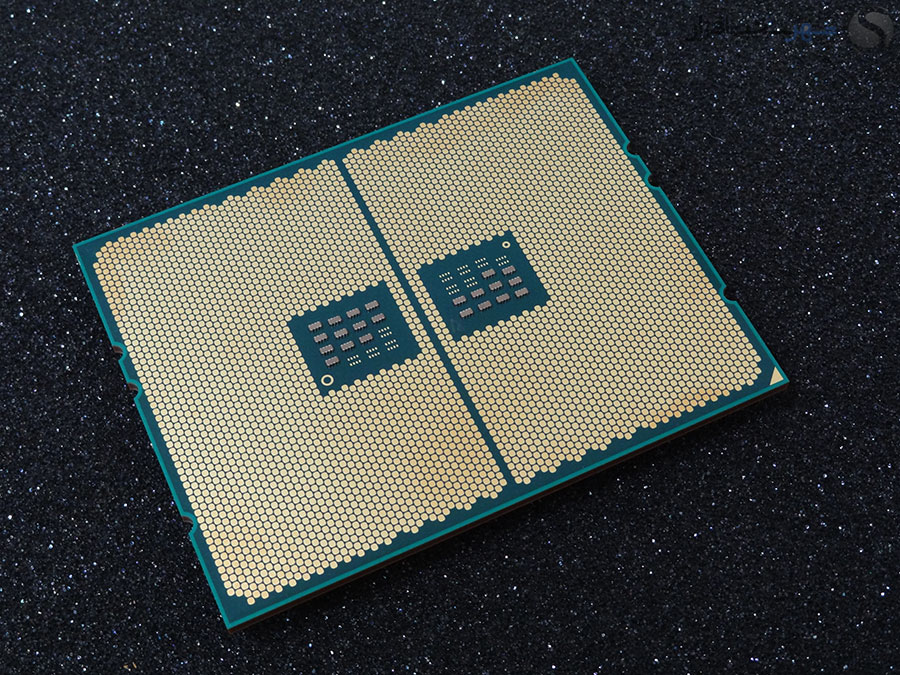

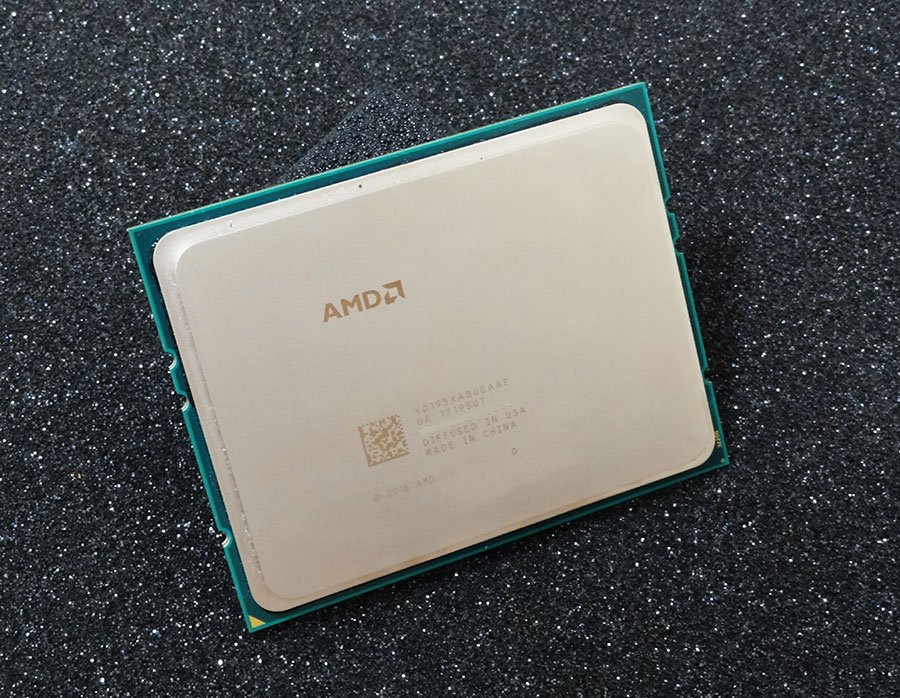

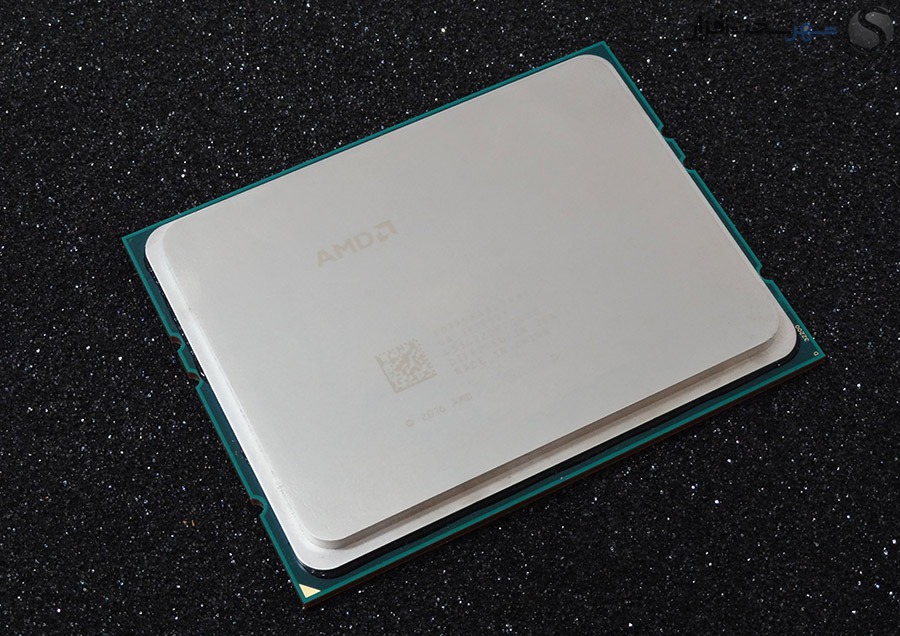

پردازنده های AMD Ryzen Threadripper از یک تراشه یک تکه ساخته نشده اند و همین آنها را متمایز می کند که به تفاوت های بنیادین با دیگر پردازنده های موجود منجر شده است. در اصل پردازنده های AMD Ryzen Threadripper از طراحی ماژول متشکل از چندین تراشه (موسوم به (MCM بهره می برند که در آن دو قطعه سیلیکونی 8 هسته ای Summit Ridge یافت می شود، هر قطعه سیلیکونی دارای کنترلر حافظه دوکاناله و رابط  PCI-Express مختص به خود است.

به وضوح استفاده از بیش از یک قطعه سیلیکونی (تراشه) به افزایش تاخیر در ارتباط داخلی می انجامد اما AMD برای به حداقل رساندن تاخیر، دست به چندین نوآوری زده که بخشی از آن به بکارگیری فناوری دسترسی به حافظه غیر یکنواخت است.

سوکت پردازنده SP3r2) TR4)
پردازنده های Ryzen Threadripper مبتنی بر یک سوکت جدید به نام TR4 هستند که به عنوان SP3r2 نیز شناخته می شود. این سوکت از نوع LGA بوده و پایه ها در سمت سوکت تعبیه شده اند. TR4 دارای 4094 پایه (پین) است.

این سوکت دارای سه عدد پیچ شش ضلعی است که به وسیله آن پردازنده محکم می شود. با توجه به فاصله متفاوت سوراخ های سوکت و ناسازگاری آن با کولرهای قدیمی تر، AMD همراه با پردازنده های Threadripper یک براکت مخصوص واترکولینگ های ساخت کمپانی Asetek ارائه می کند.

لیست پردازنده های AMD Ryzen Threadripper
این پردازنده ها مبتنی بر ریزمعماری Zen هستند و با بکارگیری فناوری ساخت 14 نانومتری تولید می شوند.

 Ryzen Threadripper 1950Xپرچمدار این سری از پردازنده های AMD است. این پردازنده دارای 16 هسته پردازشی فیزیکی با توانایی اجراThread ا32 هم زمان با فرکانس پایه 3.4 گیگاهرتز و فرکانس توربو 4.0 گیگاهرتز است. این پردازنده دارای 32 مگابایت حافظه کش سطح سوم مشترک و توان حرارتی 180 وات است. Threadripper 1950X با قیمت 999 دلار عرضه می شود.

Ryzen Threadripper 1920X دومین پردازنده قدرتمند این سری است. این پردازنده دارای 12 هسته پردازشی فیزیکی با توانایی اجرا Threadا24 هم زمان با فرکانس پایه 3.5 گیگاهرتز و فرکانس توربو 4.0 گیگاهرتز است. این پردازنده دارای 32 مگابایت حافظه کش سطح سوم مشترک و توان حرارتی 180 وات است. Threadripper 1920X با قیمت 799 دلار عرضه می شود.

Ryzen Threadripper 1900X ضعیف ترین و ارزان ترین پردازنده  این سری است. این پردازنده دارای 8  هسته پردازشی فیزیکی با توانایی اجرا Threadا16 هم زمان با فرکانس پایه 3.8 گیگاهرتز و فرکانس توربو 4.0 گیگاهرتز است. این پردازنده دارای 32 مگابایت حافظه کش سطح سوم مشترک و توان حرارتی 140 وات است. Threadripper 1900X با قیمت 549 دلار عرضه می شود.

تمامی پردازنده های Ryzen Threadripper معرفی شده دارای 64 خط ارتباطی PCI-Express و کنترلر حافظه DDR4 چهارکاناله با پشتیبانی از ماژول هایی با فرکانس استاندارد 2666 مگاهرتز هستند.

تعداد خطوط ارتباطی PCI-Express
پردازنده های Ryzen Threadripper دارای 64 خط ارتباطی PCI-Express نسل 3.0 هستند که البته AMD خطوط همه منظوره منشعب از چیپست اصلی را جمع نزده است، چراکه آنها نسل 2.0 هستند. 64 خط ارتباطی پردازنده های مزبور حاصل جمع 32 خط ارتباطی از دو قطعه سیلیکونی Summit Ridge است.

4 خط ارتباطی از این 64 خط (2 خط از هر تراشه) صرف ارتباط با چیپ ست X399 می شود، بنابراین 60 خط ارتباطی در قالب 30 خط از هر قطعه سیلیکونی باقی می ماند. 32 خط از مجموع 60 خط باقی مانده برای دو کارت گرافیک با پهنای گذرگاه x16 کامل در نظر گرفته شده یا می توان با بکارگیری 48 خط ارتباطی، 3 کارت گرافیک با دسترسی به پهنای گذرگاه x16 کامل یا 4 کارت گرافیک با دسترسی به پهنای گذرگاه x8 تحت پیکربندی های 4 Way داشت. با این حساب 28 خط دیگر باقی می ماند که می توان شکاف توسعه سوم با پهنای گذرگاه x16 کامل یا دو شکاف با پهنای گذرگاه x8 یا تا سه شکاف M.2 با پهنای گذرگاه x4 داشت. خطوط باقی مانده نیز می توانند صرف دیگر کنترلرهای آنبورد شوند.

فناوری AMD InfinityFabric
همه آنچه که گفته شد توسط یک مسیر ارتباطی پرسرعت ویژه، موسوم به AMD InfinityFabric با یکدیگر در ارتباط هستند که نه تنها دو واحد CCX چهار هسته ای هر قطعه سلیکونی را به یکدیگر پیوند می دهد، بلکه دو قطعه سلیکونی را هم به یکدیگر وصل می کند. این مسیر ارتباطی به هسته های پردازشی این امکان را می دهد تا حافظه کنترل شده توسط کنترلر حافظه قطعه سیلیکونی همسایه را با تاخیر زیر 133 نانو ثانیه آدرس دهی کنند. همچنین تاخیر برای دسترسی به حافظه کنترل شده توسط همان تراشه زیر 78 نانو ثانیه اندازه گیری شده است.

 InfinityFabricیک مسیر ارتباطی دو طرفه با پهنای باند 102.22 گیگابایت بر ثانیه میان دو قطعه سیلیکونی است.

پشتیبانی از حافظه رم DDR4
همه پردازنده های Ryzen Threadripper دارای کنترلر حافظه DDR4 هستند. Threadripper از ماژول های ECC نیز پشتیبانی می کند. با این حال پشتیبانی از ECC تنها به ماژول های نوع UDIMM محدود می شود.

طبق اطلاعات رسمی AMD، این پردازنده ها قادر به پشتیبانی از تا 1 ترابایت حافظه رم هستند. احتمالاً این 1 ترابایت حاصل جمع 8 ماژول 128 گیگابایتی UDIMM باشد، این در حالی است که هم اکنون حداکثر ماژول های 16 گیگابایتی یافت می شود.

چیپست AMD X399
در این پلتفرم هیچ یک از پردازنده ها و چیپ ست X399 محدود نشده اند و تمام خطوط PCIe و توانایی های کنترلر حافظه آنها در دسترس است. محدودیت ها تنها به تعداد هسته ها، فرکانس ها و حجم حافظه کش سطح سوم محدود می شود.

در این پلتفرم چیپ ست و CPU به طور مشترک تامین کننده قابلیت ها هستند، با این حال سهم آنها یکسان نیست. CPU دارای 60 خط ارتباطی PCIe، هشت  درگاه USB 3.1 نسل 1 نوع A، کنترلر حافظه DDR4 چهارکاناله و تا سه PCIe 3.0 x4 برای پشتیبانی از سه عدد SSD پرسرعت NVMe است.

ارتباط میان چیپ ست و پردازنده از طریق 4 خط ارتباطی PCIe  صورت می گیرد که چیپ ست از طریق سویچ کردن چرخشی، از آن برای افزایش خطوط ارتباطی استفاده می کند. چیپ ست X399  دارای 8 خط ارتباطی PCIe است که AMD توصیه به رزرو  دو خط آن برای کنترلر شبکه کابلی، چهار خط برای یک شکاف PCIe x4، یک خط برای یک شکاف PCIe x1 و یک خط برای ماژول WiFi کرده است.

همچنین چیپ ست هشت درگاه SATA با پهنای باند 6 گیگابیت بر ثانیه، شش درگاه USB 2.0، چهار درگاه USB 3.1  نسل 1 نوعA ، یک USB 3.1 نسل1 نوع C و دو USB 3.1 نسل 2 (با پهنای باند 10 گیگابیت بر ثانیه از طریق نصب تراشه تقویت کننده سیگنال) ارائه می کند. برخلاف پلتفرم های رقیب،  رابط SPI و قابلیت های صدا از CPU منشعب می شوند و نه از چیپ ست.

حالت های حافظه
با توجه به آنچه که درباره طراحی متفاوت Ryzen Threadripper گفته شد، هنگامی که برای نمونه 32 گیگابایت حافظه DDR4 متشکل از چهار ماژول 8 گیگابایتی تحت پیکربندی چهارکاناله بر روی یک مادربرد X399 نصب می شود، در سمت سخت افزار هر 16 گیگابایت توسط یک تراشه Summit Ridge تحت پیکربندی دو کاناله  اما در سمت نرم افزار به عنوان 32 گیگابایت حافظه یکپارچه دیده می شود، با این حال پیکربندی چهارکاناله و پهنای باند چهار برابر آن نسبت به پیکربندی یک کاناله به همان سادگی پردازنده های سری Core X اینتل نیست و با پیچیدگی های مربوط به تاخیر در دسترسی مواجه می شود.

در این طراحی یک Thread اجرا شده توسط قطعه سلیکونی A نصف حافظه رم تخصیص یافته به خود را از کنترلر حافظه قطعه سیلیکونی B دریافت می کند که حاصل آن افزایش تاخیر است AMD برای کاستن از شدت این مشکل در پردازنده های Ryzen Threadripper رویکرد دیگری اتخاذ کرده و همانند دو سوکت پردازنده عمل می کند که در آن هر سوکت (هر پردازنده) حافظه محلی مختص به خود را دارد.

در وجود آنچه که گفته شد، پردازنده های Threadripper دارای دو حالت تخصیص حافظه متشکل از Distributed Mode یا حالت توزیع شده UMA) Local Mode) و یا حالت محلی (NUMA) هستند که در حالت نخست حافظه تخصیص یافته به Thread به طور مشترک از طریق هر دو کنترلر حافظه تامین می شود اما در حالت دوم Thread حافظه تخصیص یافته به خود را تنها  از کنترلر حافظه متعلق به قطعه سیلیکونی که توسط آن اجرا شده دریافت می کند.

در حالت UMA تمامی چهار کانال حافظه موجود برای تامین پهنای باند حافظه مورد نیاز برنامه اجرا شده به خدمت گرفته می شود که حاصل آن تامین بالاترین پهنای باند حافظه ممکن است. در حقیقت در حالت UMA پهنای باند حافظه بالاتر به تاخیر کم تر ارجحیت دارد اما در طرف مقابل در حالت NUMA تاخیر کمتر بر پهنای باند حافظه ارجحیت دارد. در حالت NUMA پهنای باند حافظه مورد نیاز برنامه تنها توسط کنترلر حافظه متصل به همان قطعه سیلیکونی تامین می شود.

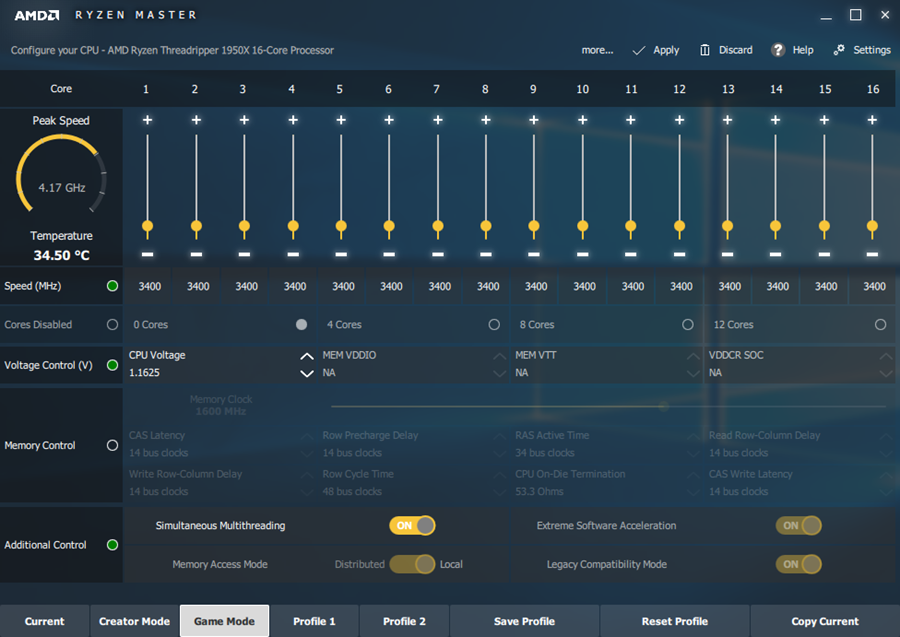

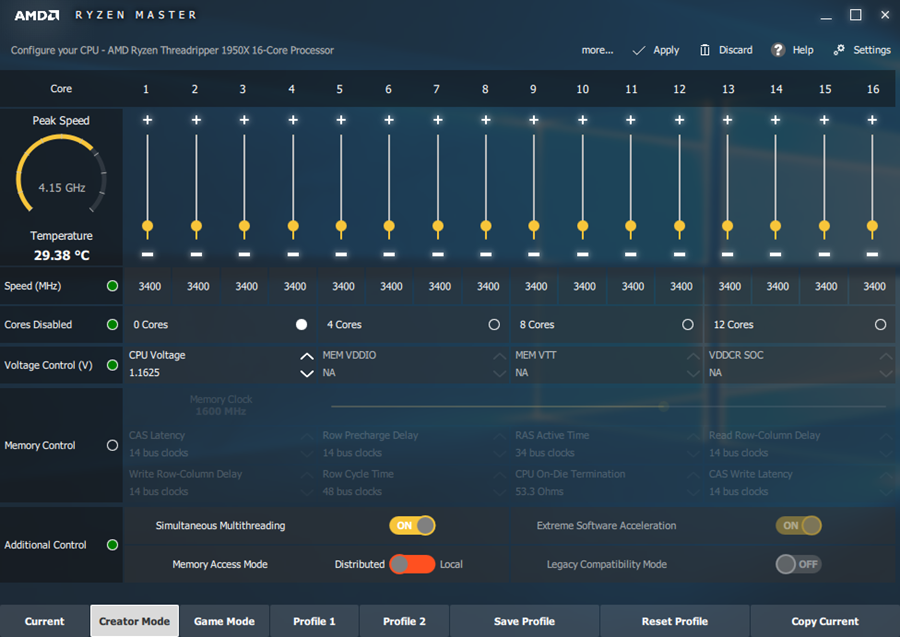

حالت های Creator Mode و Game Mode
با توجه به پیچیدگی هایی که طراحی Ryzen Threadripper دارد، نمی تواند در همه استفاده ها عملکرد ایده آلی داشته باشد، به همین دلیل AMD دو حالت قابل انتخاب از طریق برنامه Ryzen Master تعریف کرده که هر یک برای استفاده مشخصی مناسب است. دو حالت مورد بحث Creator Mode و Game Mode نام دارند که اولی به صورت پیش فرض فعال است. همچنین یک گزینه به نام Legacy Compatibility Mode وجود دارد که به افزایش سازگاری کمک می کند.

با فعال کردن Game Mode، حالت حافظه به NUMA تغییر می یابد و حالت Legacy Compatibility Mode فعال می شود. همچنین با فعال کردنCreator Mode ، حالت حافظه به UMA تغییر می یابد و حالت Legacy Compatibility Mode غیر فعال می شود.

با فعال کردن دستی حالت Legacy Compatibility Mode، از مجموع دو قطعه سیلیکونی (die) پردازنده، هسته های پردازشی یکی از آنها غیر فعال می شود اما دسترسی به کانال های حافظه همان قطعه سیلیکونی و همچنین خطوط ارتباطی PCIe آن حفظ می شود. در این حالت تعداد هسته های پردازشی به نصف کاهش می یابد. هدف اصلی از این کار می تواند افزایش سازگاری باشد، چراکه برخی بازی ها و برنامه ها قادر به اجرا با همه Threadهای این پردازنده ها نیستند و ممکن است مشکلاتی در اجرای آنها رخ دهد.

با کاهش تعداد هسته های پردازشی و پیرو آن تعداد Thread های قابل اجرا، ناسازگاری های احتمالی تا حد زیادی کاهش می یابد. همچنین خارج کردن هسته های پردازشی قطعه سیلیکونی دوم می تواند از پیچیدگی Task Scheduling و تاخیر بکاهد.

بسته بندی و محتویات داخل جعبه

بسته‌بندی و محتویات داخل جعبه

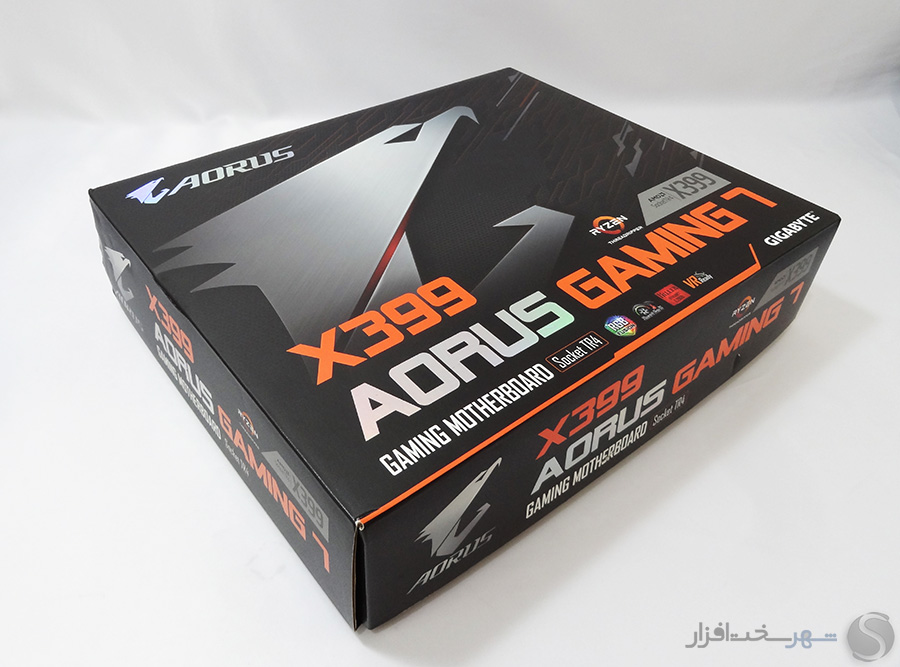

همانند سایر محصولات سری AORUS کمپانی GIGABYTE لوگو این برند نیز بزرگ‌ترین طرح پیش زمینه چاپ شده بر روی جعبه قهوه‌ای رنگ این مادربرد محسوب می‌شود. عبارت AORUS به همراه مدل تجاری این مادربرد نیز شاخص‌ترین مندرجات این بخش به شمار می‌روند.

همچنین لوگوهای تجاری مربوط به پردازنده و چیپست های AMD در کنار لوگو سوکت TR4، نورپردازی RGB FUSION، قابلیت Smart FAN 5، درگاه‌ شبکه مبتنی بر تراشه Killer E2500 و نشان پشتیبانی این مادربرد از واقعیت مجازی (VR) نیز سایر بخش‌های روی این جعبه محسوب می‌شوند.

ابعاد جعبه این مادربرد 360mm x 295mm x 85mm است و با تمامی محتویات داخلش حدوداً 2.6 کیلوگرم وزن دارد؛ اما علی‌رغم تمامی این‌ها هیچ نوع دستگیره‌ای برای حمل راحت‌تر این پکیج در نظر گرفته نشده است.

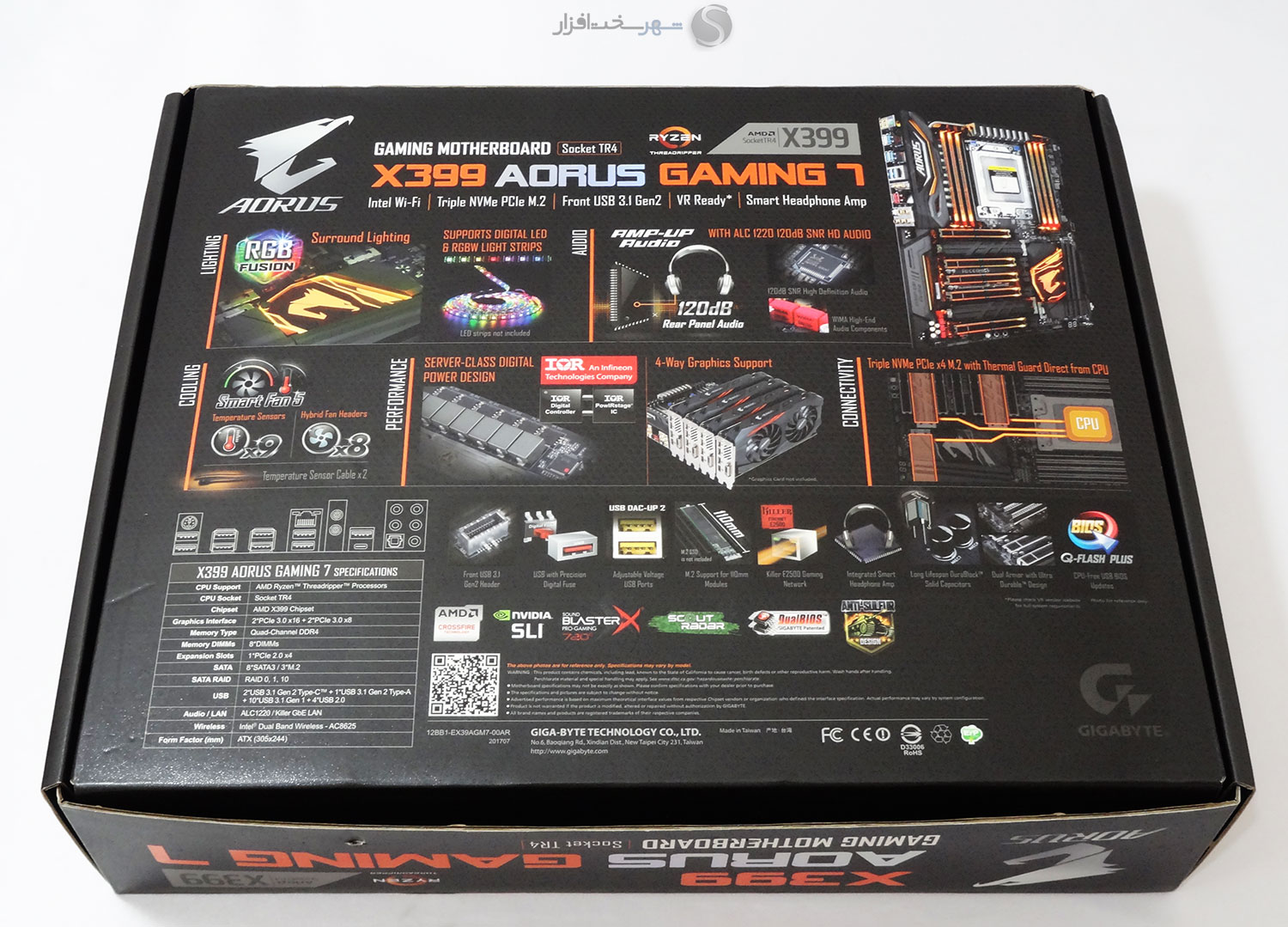

پشت این جعبه حتی شلوغ‌تر از حد تصور ما طراحی شده است. تصویری کامل از مادربرد به همراه محوری‌ترین قابلیت‌های آن، مشخصات فنی، تصویری بزرگ از پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند. به بیان دیگر گیگابایت حتی از فضاهای میلی‌متری این بخش نیز برای معرفی محصول خود استفاده کرده است!

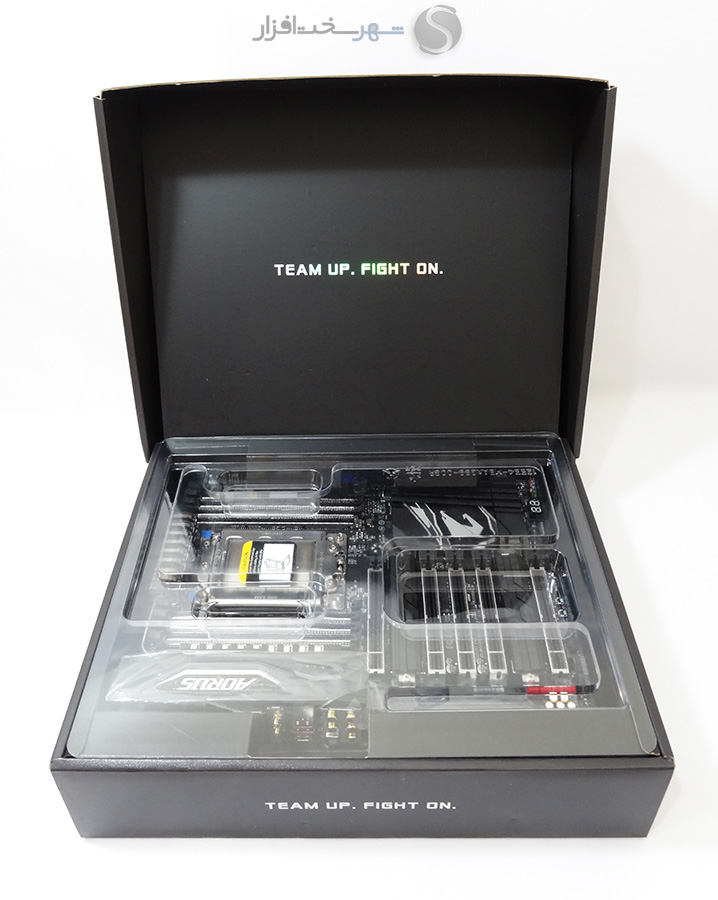

با باز کردن جعبه با شعار برند AORUS یعنی TEAM UP FIGHT ON و مادربرد که زیر یک پوشش شفاف پلاستیکی و در میان پوشش نرم اسفنجی آرام گرفته است روبرو خواهید شد.

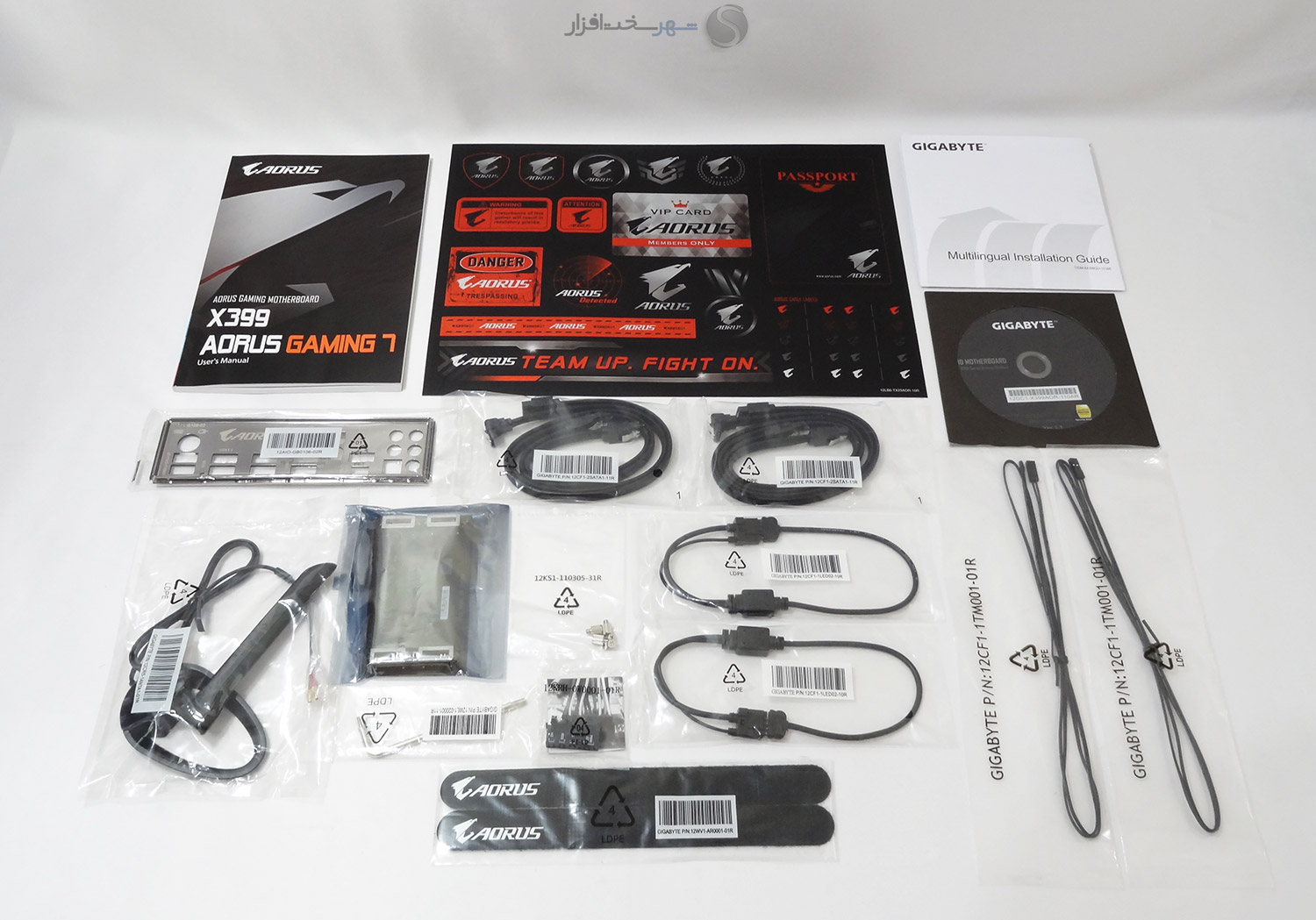

محتویات داخل با توجه به رنج قیمت مادربرد کافی به نظر می‌رسد و لیست آن به این شرح است:

  • دفترچه‌های راهنمای نصب و راه‌اندازی به همراه DVD راه‌انداز حاوی درایورها و نرم‌افزارهای جانبی
  • 1 عدد پل SLI-HB
  • 4 عدد کابل SATA 6Gb/s مجهز به قفل فلزی و روکش مش محافظ
  • 1 عدد G-Connector جهت سهولت در نصب کانکتورهای پنل جلویی کیس
  • پنل فلزی پشت مادربرد
  • 2 عدد کابل افزایش طول جهت اتصال به نوارهای RGB LED
  • آنتن Wi-Fi از نوع 2T2R مجهز به دو کانکتور از نوع MMCX
  • ست کامل برچسب‌های تزئینی لوگو AORUS
  • 2 عدد ترمیستور (حسگر حرارتی) جهت سنجش حرارت بخش‌های مختلف سیستم
  • پیچ‌های مخصوص نصب تجهیزات با رابط M.2 بر روی مادربرد
  • آچار آلن مخصوص نصب پردازنده بر روی سوکت TR4
  • دو عدد برچسب مخصوص با لوگو AORUS جهت مدیریت بهتر کابل کشی

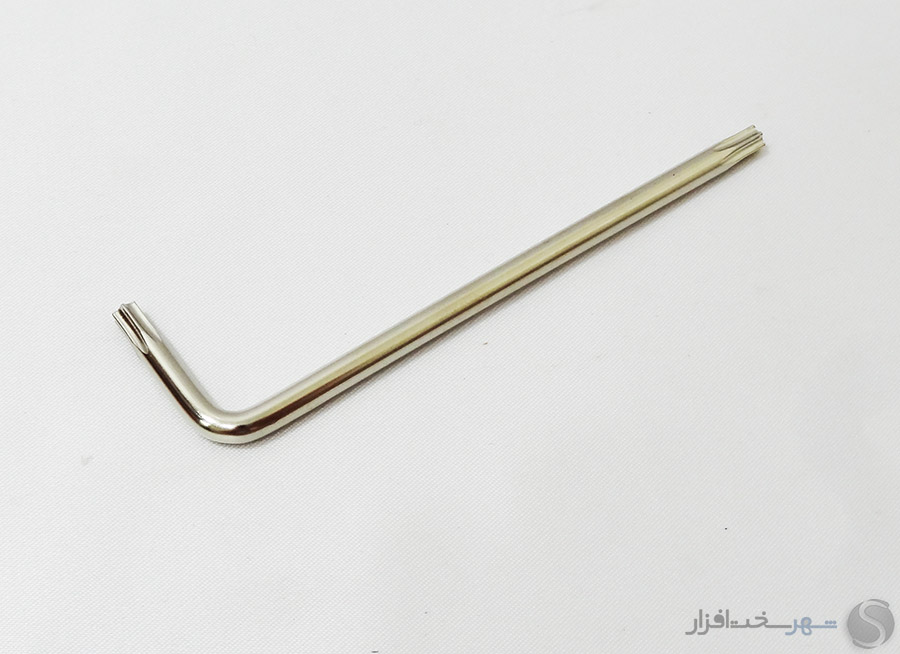

در تصویر بالا آچار آلن مخصوص سوکت TR4 را مشاهده می‌کنید. البته این آچار به‌صورت پیش فرض درون پکیج پردازنده‌های Threadripper موجود است.

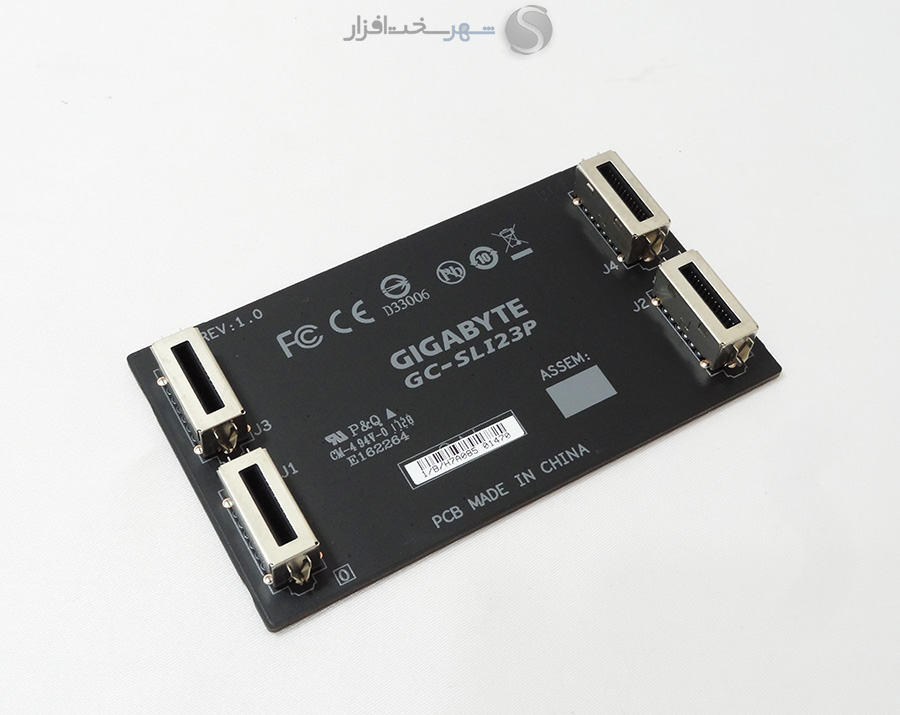

در تصویر بالا پل بسیار ارزشمند و کمیاب SLI-HB موجود در محتویات جعبه این مادربرد را ملاحظه می‌کنید. پل SLI-HB در افزایش بازدهی پیکربندی SLI کارت‌های گرافیک رده‌بالای GeForce GTX 1070/1080 نقش مهمی را ایفا می‌کند.

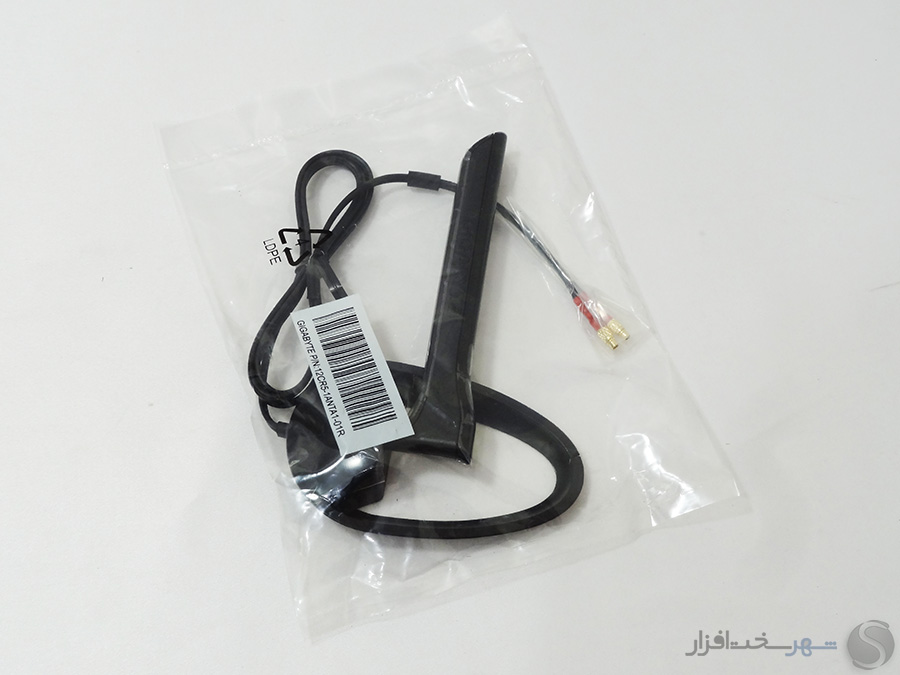

همان‌طور که در تصویر بالا ملاحظه می‌کنید آنتن 2T2Rدر نظر گرفته شده برای این مادربرد از هر دو باند فرکانسی 2.4/5GHz پشتیبانی می‌کند و در حالت  ac802.11 قابلیت ارسال و دریافت اطلاعات با حداکثر سرعت 867Mbps را دارا می‌باشد.

مشخصات فنی و نمای ظاهری

مشخصات فنی و نمای ظاهری

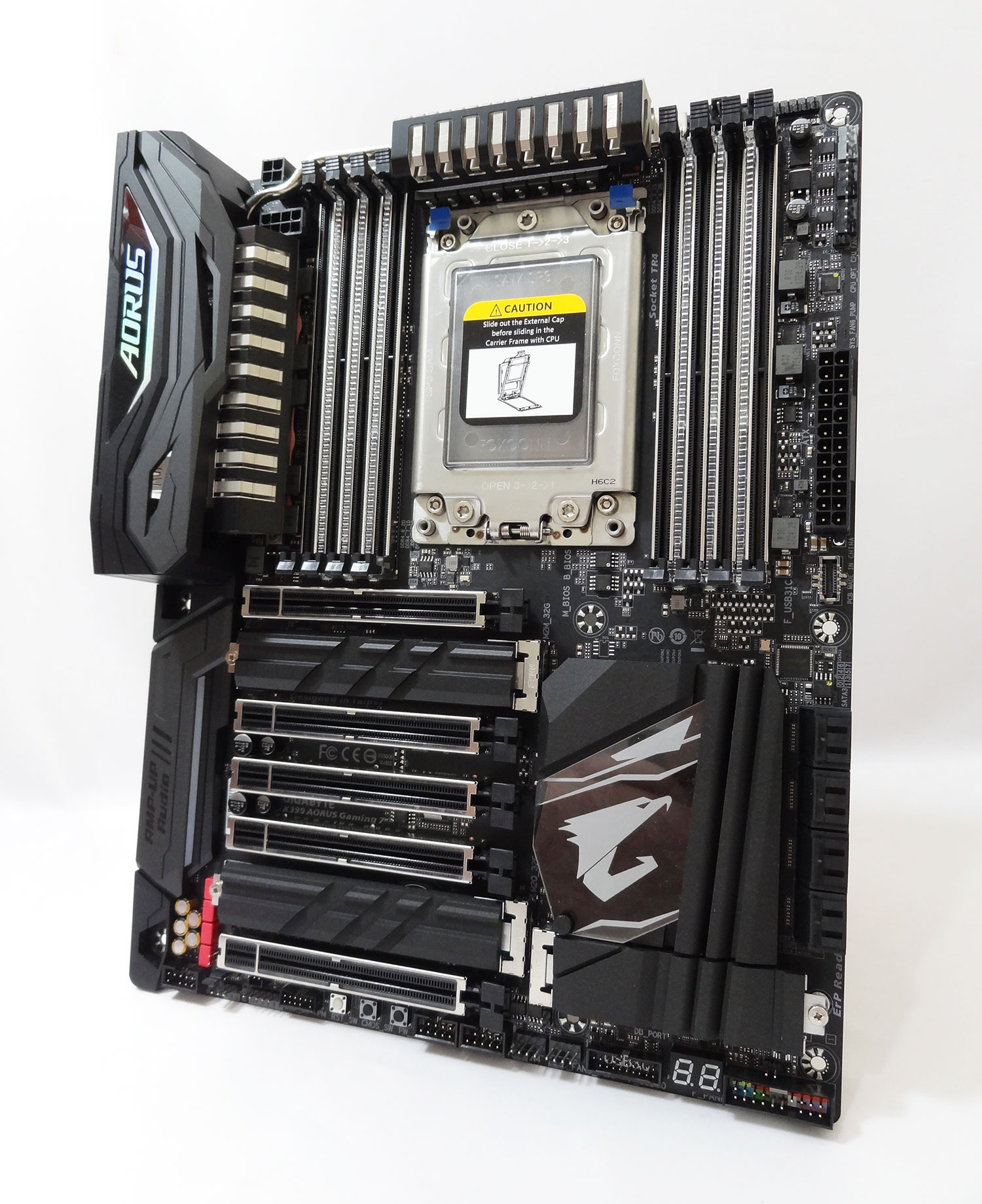

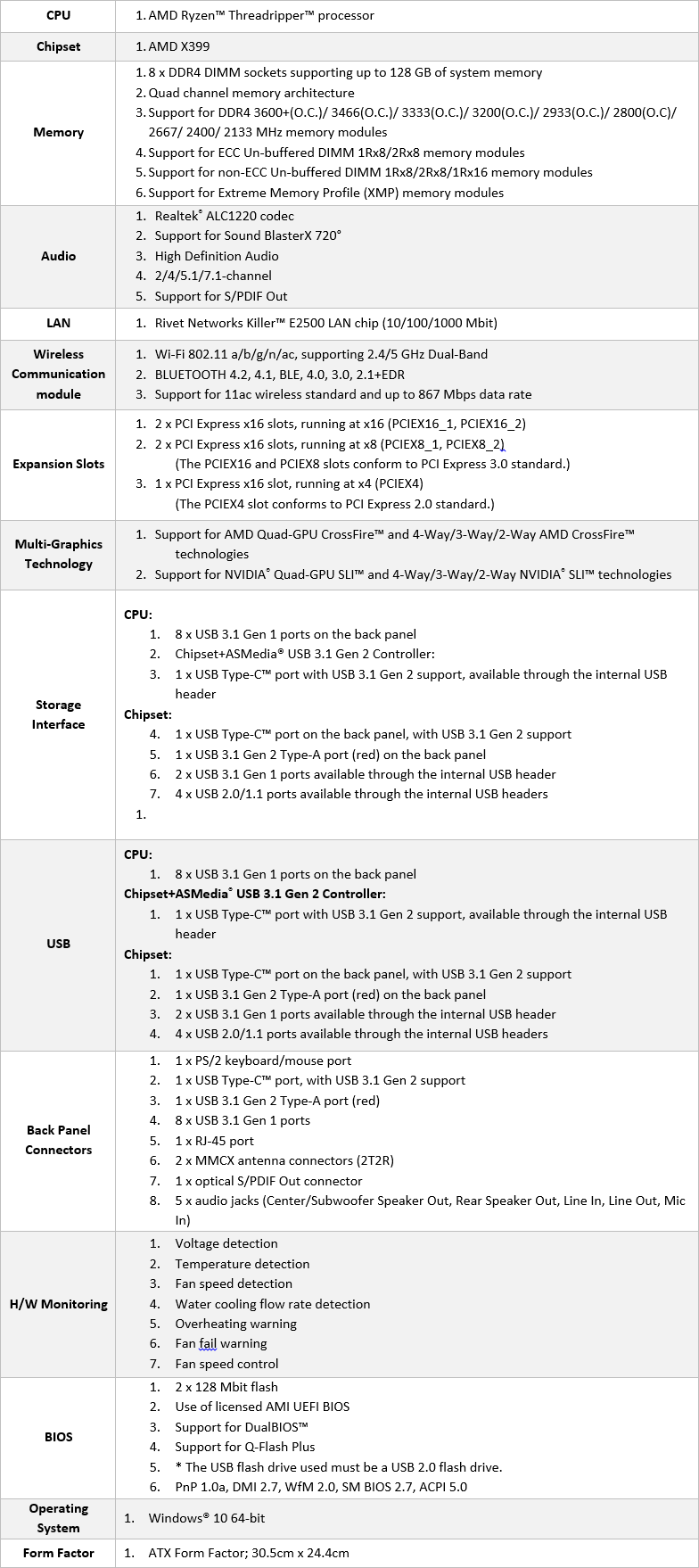

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی GIGABYTE ملاحظه کنید:

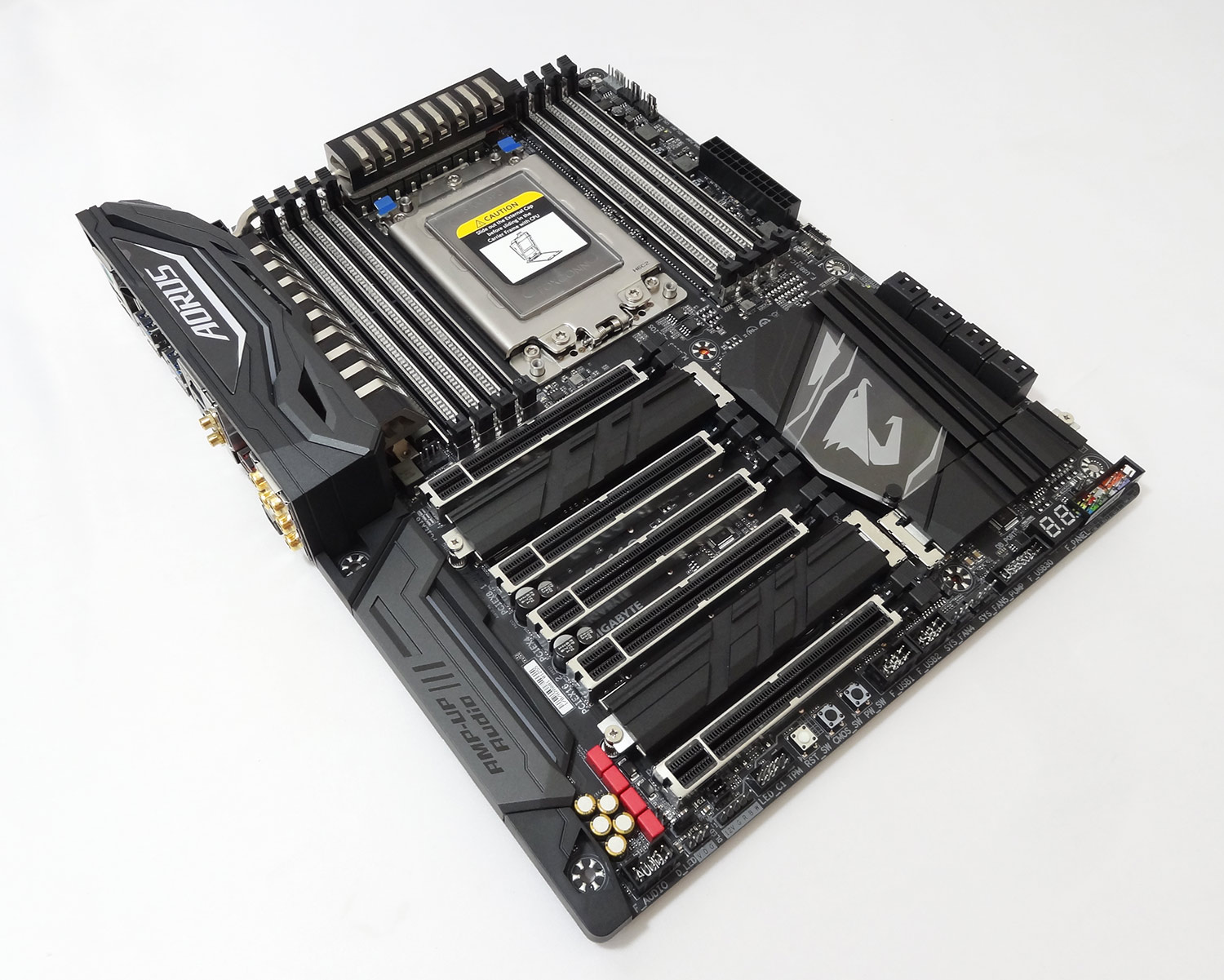

مشابه مادربردهای هم رده با چیپست Intel X299 از رنگ PCB گرفته تا اسلات‌های و DIMM ها همگی یکدست مشکی در نظر گرفته شده است. همچنین همان‌طور که در تصویر بالا ملاحظه می‌کنید لوگو و برند تجاری AORUS درج شده بر روی چیپست PCH و محافظ پلاستیکی تعبیه شده بر روی پورت‌های پنل پشتی به‌شدت خودنمایی می‌کنند! از سوی دیگر رنگ قرمز خازن‌های قرمز رنگ WIMA سیستم صوتی در این میان تناقض جالبی ایجاد کرده است.

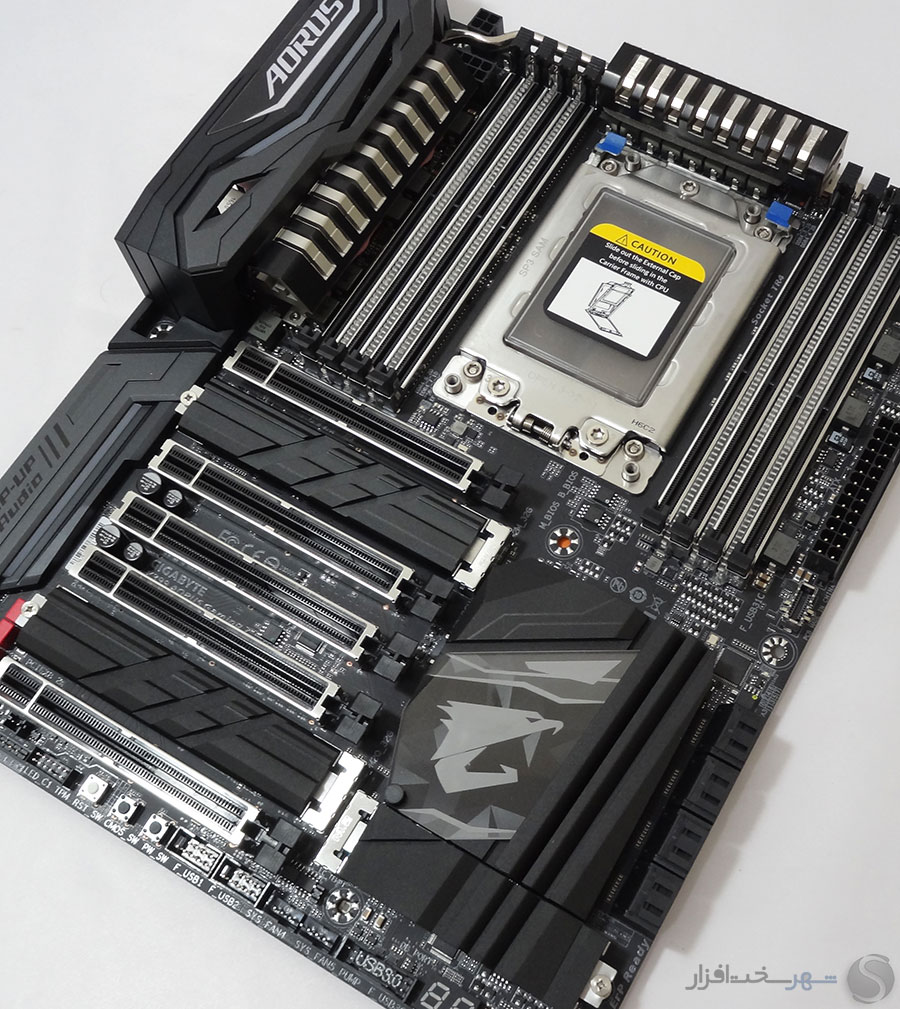

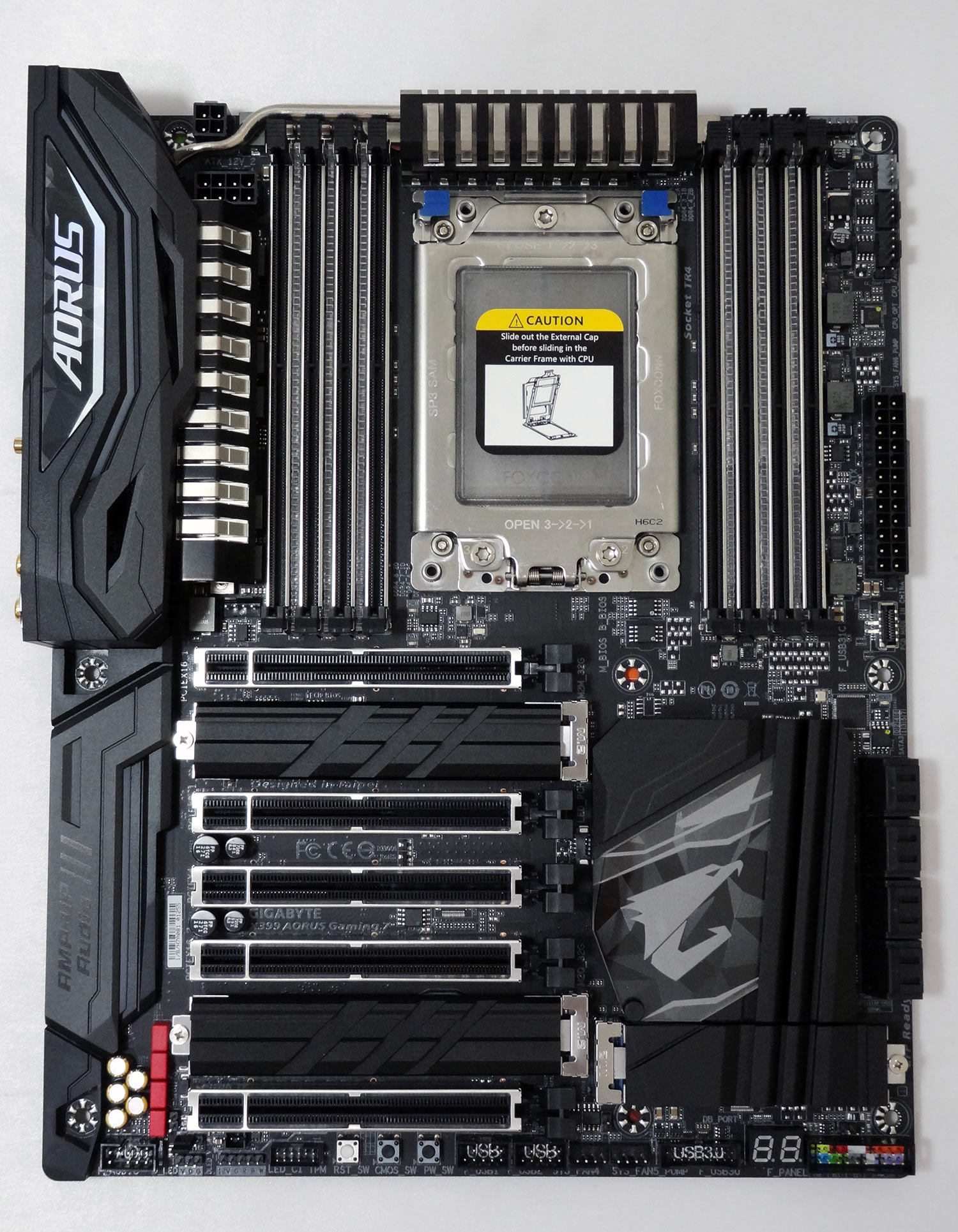

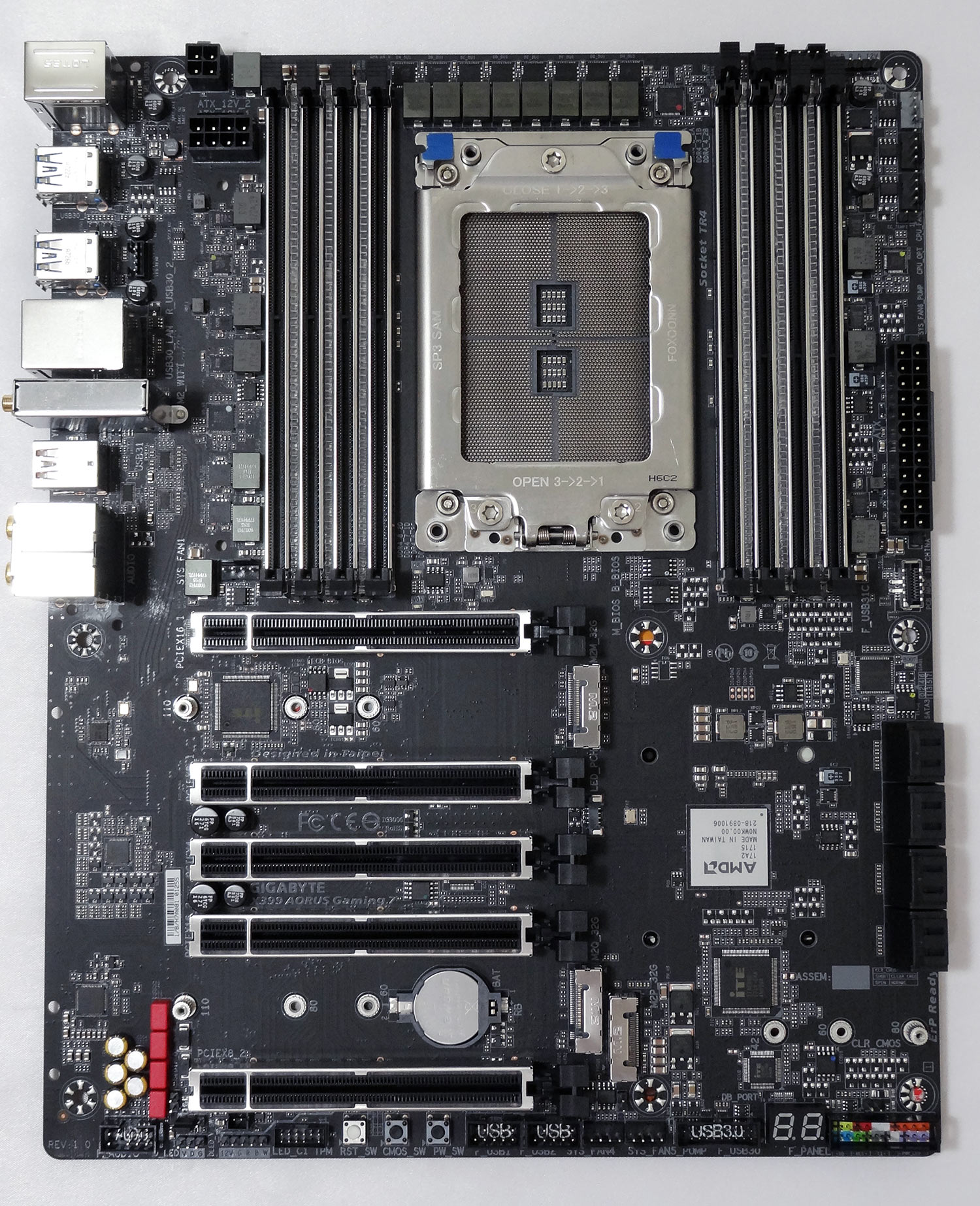

PCB هشت لایه قطور این مادربرد با داشتن ابعاد 30.5cm x 24.4cm بر خلاف مدل‌های مشابه ساخت کمپانی ASUS در کلاس مادربردهای ATX طبقه می‌شود. این ویژگی نصب آن را حتی در کیسه‌ای ارزان قیمت و پایین رده موجود در بازار نیز تضمین می‌کند.

PCB مادربرد فوق‌العاده شلوغ و تراکم قطعات بسیار بالاست. به معنای واقعی کلمه جا برای سوزن انداختن هم وجود ندارد. تصور می‌کنیم تیم مهندسی گیگابایت زمان بسیار زیادی را برای طراحی PCB این مادربرد خرج کرده است. در واقع گیگابایت بر روی ATX بودن سایز PCB تأکید داشته و همین امر باعث طراحی بسیار فشرده این مادربرد شده است.

به‌واسطه فرآیند تولید تمام خودکار، دیگر مادربردی را نمی‌توان پیدا کرد که کیفیت ساخت و لحیم کاری بی‌کیفیتی داشته باشد. این مادربرد نیز از این قاعده مستثنی نیست.

طراحی بسیار فشرده این مادربرد در کنار ابعاد بسیار بزرگ سوکت TR4 سبب شده تا گیگابایت و البته اکثر سازندگان در بخش فیلتر نهایی مدار VRM ولتاژ پردازنده به‌ناچار از خازن‌های گران قیمت Tantalum آن هم در پشت PCB استفاده کنند.

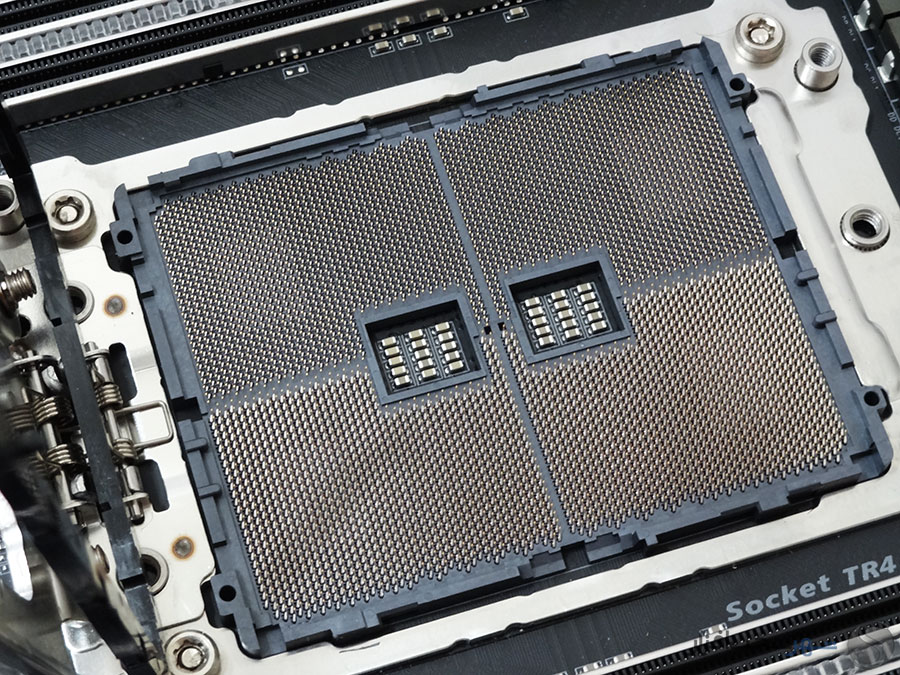

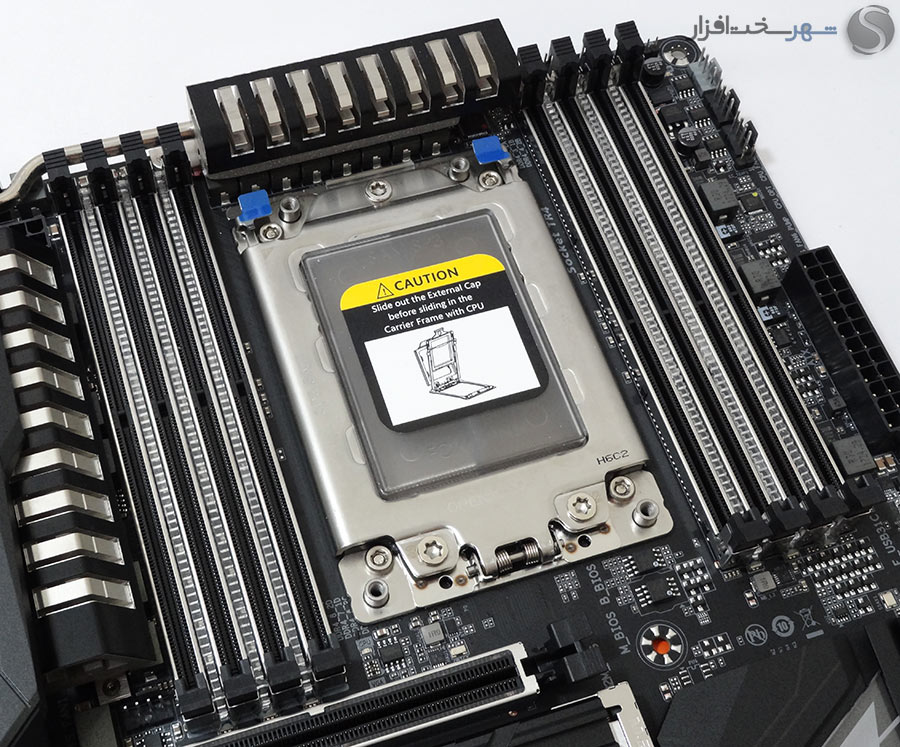

در تصویر بالا سوکت TR4 (SP3r2) که اولین سوکت LGA طراحی شده توسط AMD برای پلتفرم دسکتاپ محسوب می‌شود را ملاحظه می‌کنید. این سوکت 4,094 پین با داشتن ابعاد 118mm x 78mm بزرگ‌ترین سوکت Desktop محسوب می‌شود و همین امر باعث شده تا نصب خنک کننده‌های کنونی موجود در بازار بر روی آن ممکن نباشد. البته AMD فکر اینجا را هم کرده و درون جعبه پردازنده‌های این پلتفرم یک براکت مخصوص جهت نصب خنک کننده‌های آبی طراحی شده توسط کمپانی Asetek تعبیه کرده است.

همانند اغلب مادربردهای رده‌ بالا و جدید، کمپانی GIGABYTE این مدل را نیز به سامانه نورپردازی با RGB LED تحت عنوان RGB FUSION مجهز کرده است. این LED ها همان‌طور که در تصویر بالا ملاحظه می‌کنید در پشت هیتسینک چیپست PCH، اسلات های توسعه، در میان تمامی DIMM های حافظه و پنل تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی تعبیه شده‌اند.

بررسی اولیه

بررسی اولیه

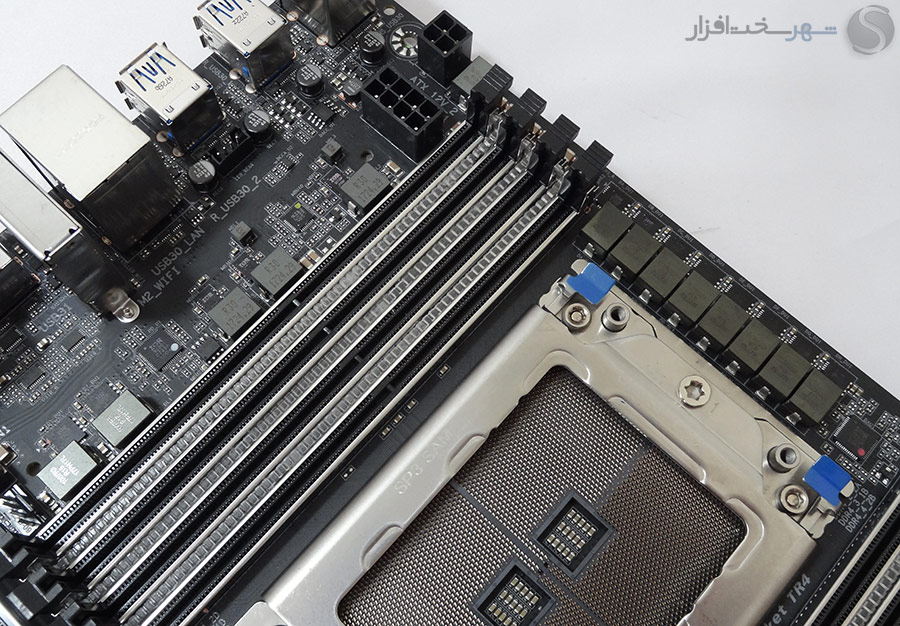

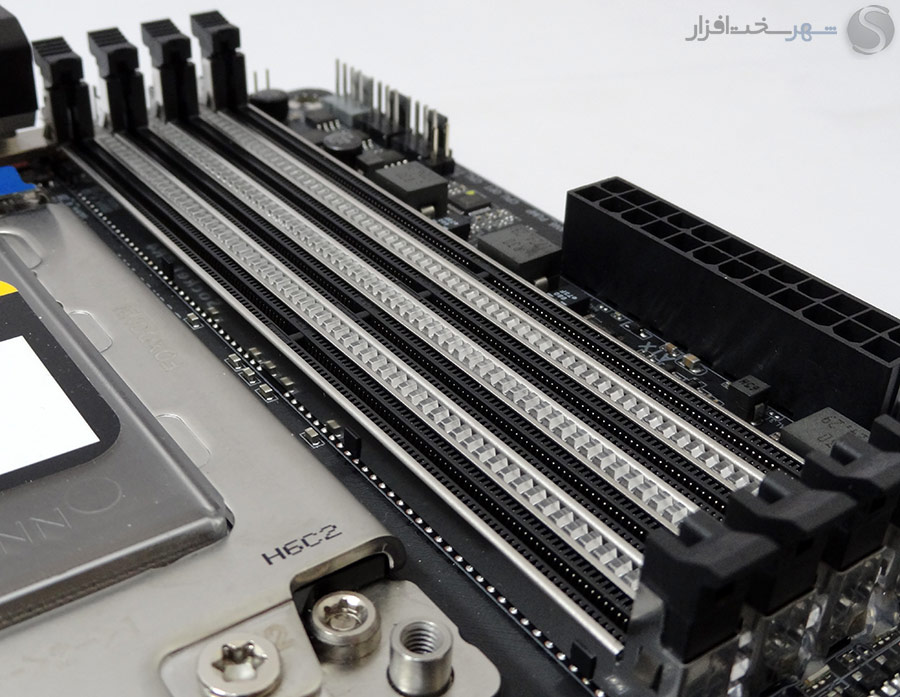

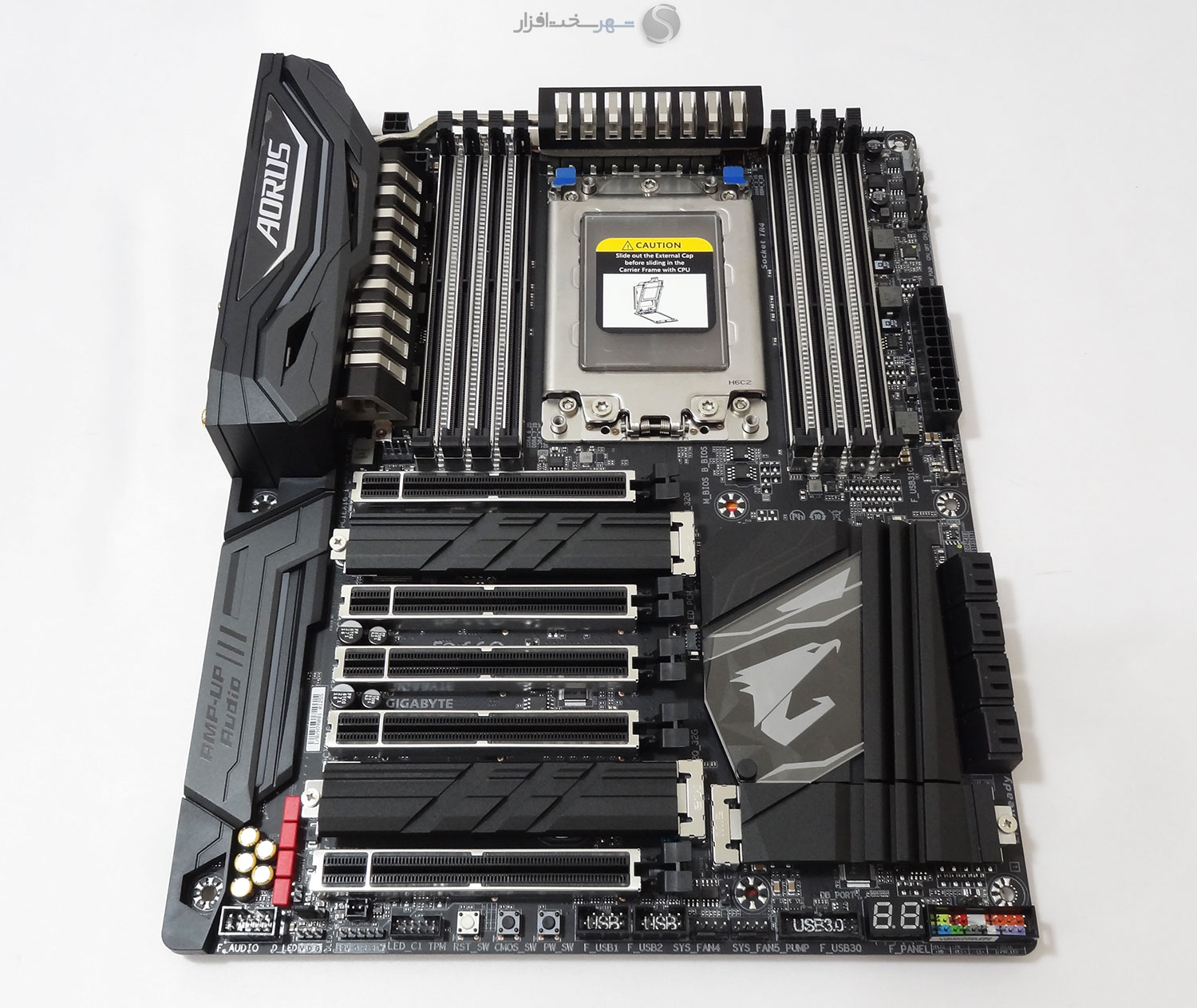

این مدل به‌واسطه هشت DIMM حافظه تعبیه شده قابلیت پشتیبانی از 128GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2400/2666MHz/2133 را در حالت استاندارد دارا است. البته این مادربرد با استفاده از پروفایل‌های استانداردAXMP  و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس بیش از 3600MHz را نیز با موفقیت پشت سر گذاشته است.

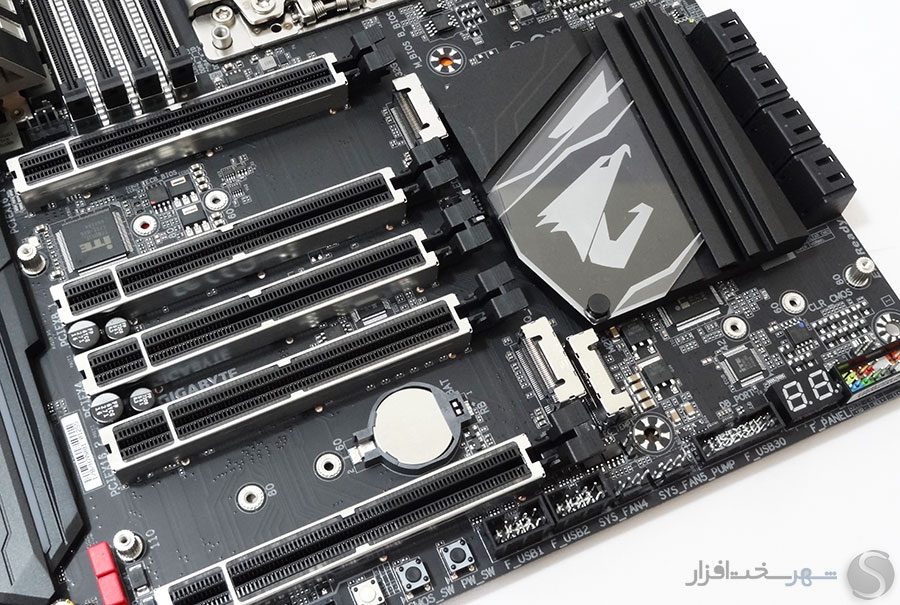

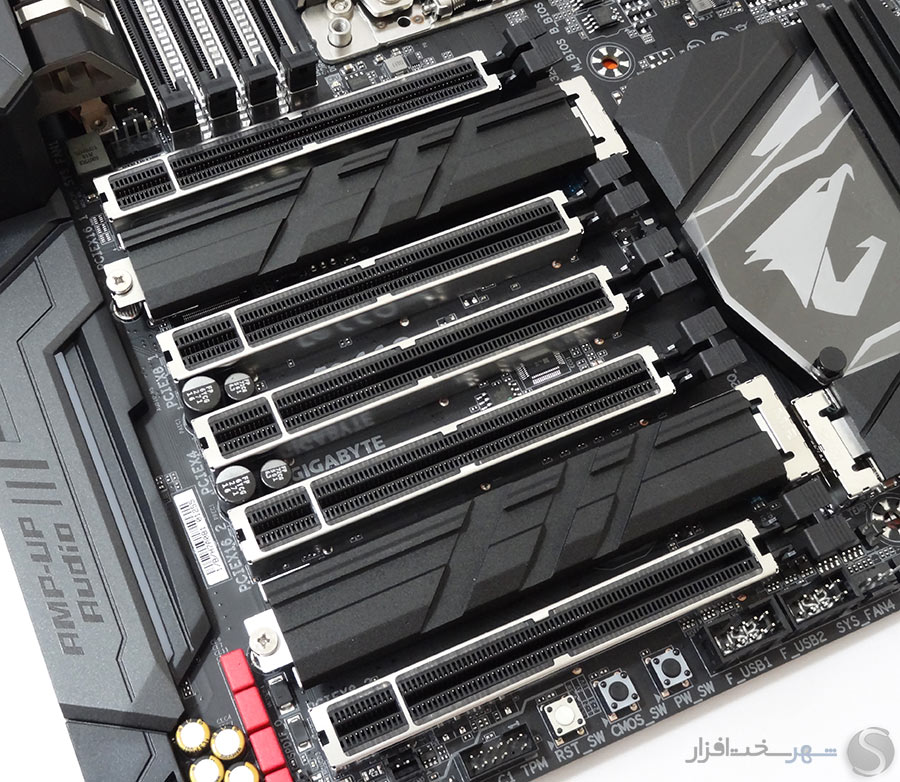

در بخش اسلات های توسعه 5 اسلات PCIe X16 مشاهده می‌شود که در این بین 4 اسلات (اسلات های اول، دوم، چهارم و پنجم از بالا) از کنترلر PCIe پردازنده و اسلات سوم که از نوع PCIe 3.0 X4 است از منابع موجود در چیپست AMD X399 منشعب شده است. 4 اسلات PCIe 3.0 منشعب شده از Lane های پردازنده نیز با سرعت عملیاتی 16/16/8/8 قابلیت پشتیبانی از پیکربندی‌های 4-Way Nvidia SLI و AMD CrossFireX را دارا می‌باشند.

اما نکته قابل‌توجه در مورد اسلات های تعبیه شده در این مادربرد استفاده از محافظ فلزی از جنس فولاد ضدزنگ بر روی تمامی اسلات های توسعه و DIMM های حافظه است که به گفته کمپانی سازنده مقاومت آن‌ها را در برابر شکستگی ناشی از نصب کارت‌های گرافیک سنگین تا 1.7 برابر تقویت کرده و مانع از خم شدن و تداخل گره‌ها در برابر فشارهای سنگین در حین نصب ماژول‌های RAM بر روی DIMM ها می‌شود.

همان‌طور که در تصویر بالا ملاحظه می‌کنید بر خلاف مادربردهای نسل قبل دیگر خبری از پورت‌های SATA Express در اکثر مادربردهای این سری نیست. در واقع با وجود کارایی بسیار بالا و محصولات عرضه شده متنوع‌تر مبتنی بر درگاه‌های M.2، این درگاه جدید نیامده بازنشسته شده است. در این مادربرد 8 پورت SATA 6Gb/s در نظر گرفته شده که همگی آن‌ها از چیپست AMD X399 منشعب شده و از پیکربندی‌های RAID 0/1/10 نیز پشتیبانی می‌کنند.

همچنین برای این مادربرد 3 کانکتور M.2 X4 Socket 3 نیز در نظر گرفته شده که البته همگی آن‌ها نیز به هیتسینک آلومینیومی مخصوص جهت دفع سریع‌تر حرارت تجهیزات سازگار با این رابط مجهز شده‌اند.

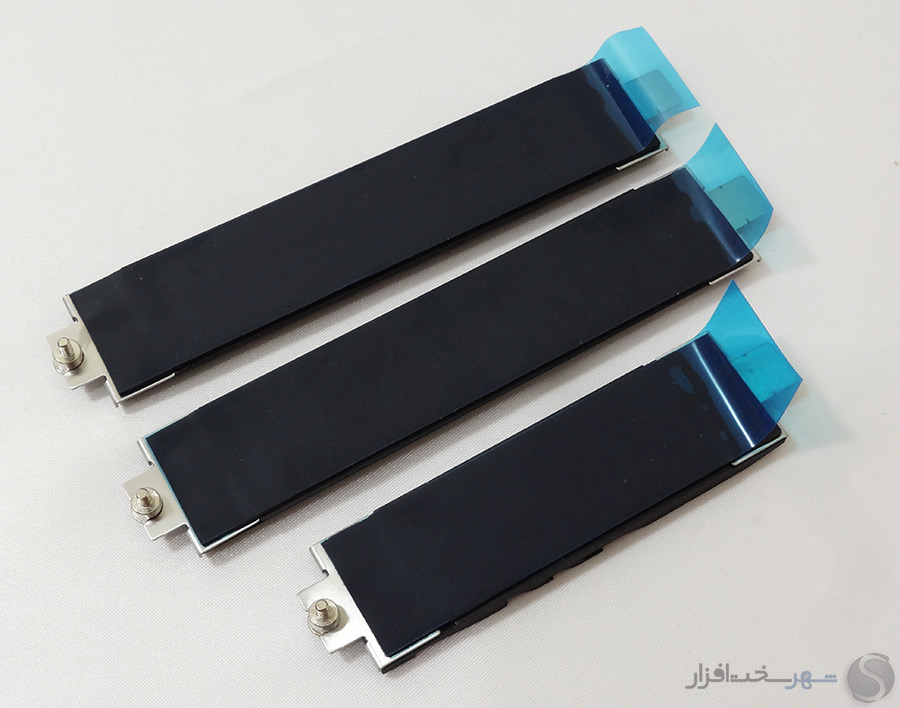

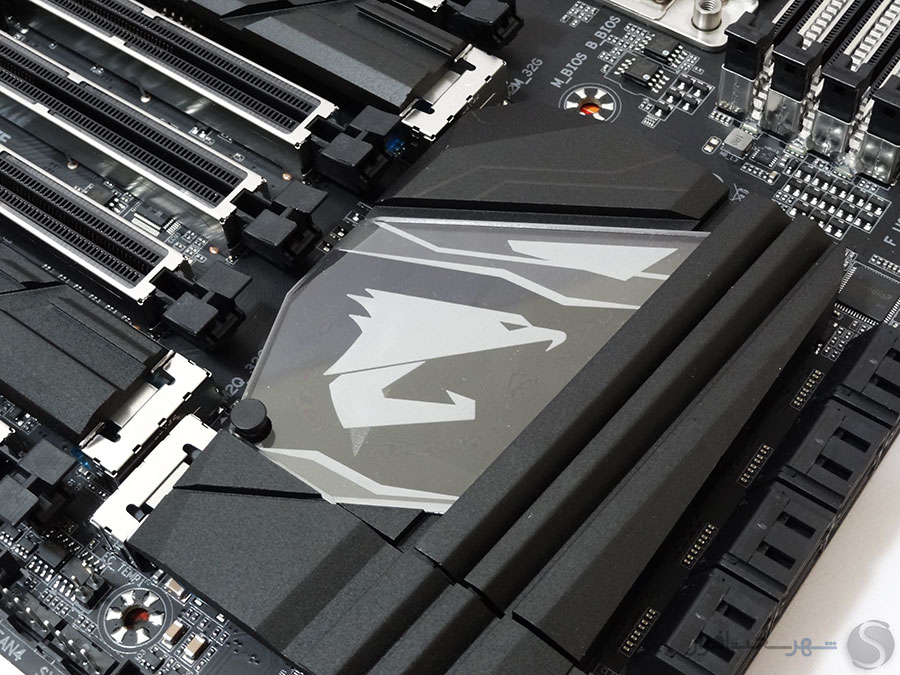

همان‌طور که در تصویر بالا مشاهده می‌کنید این هیتسینک ها به‌واسطه یک پد حرارتی مخصوص بر روی تجهیزات ذخیره سازی از نوع M.2 نصب می‌شود و به گفته گیگابایت نقش مهمی در کاهش حرارت و جلوگیری از کاهش کارایی تجهیزات رده بالای سازگار با این رابط دارد.

در این بین دو درگاه M.2 که در میان اسلات‌های توسعه تعبیه شده‌اند از تجهیزات سازگار با رابط PCIe X4/X2, SATA و استاندارد طول 2260/2280/22110 و درگاه تعبیه شده در زیر هیتسینک PCH نیز از همان تجهیزات ولی با استاندارد طول 2242/2260/2280 پشتیبانی می‌کند.

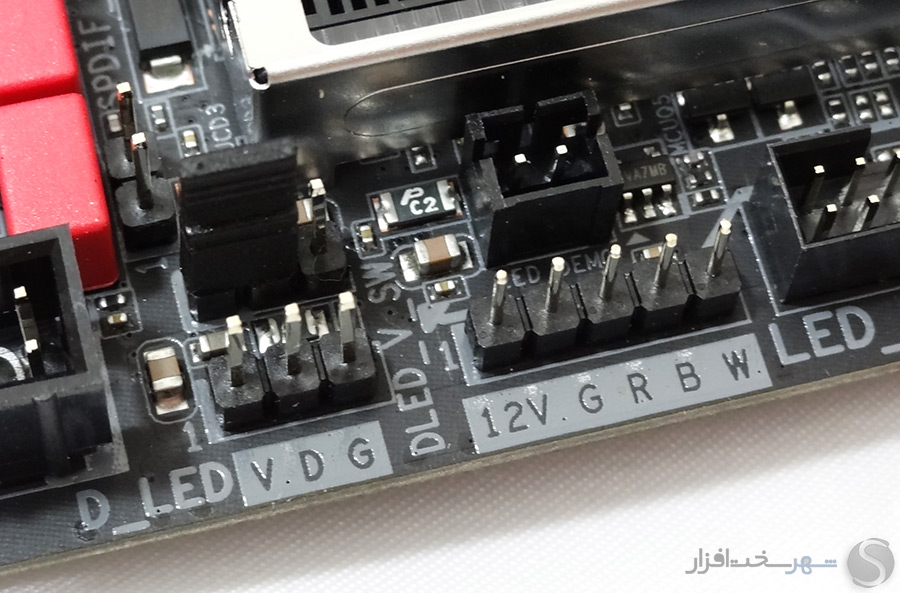

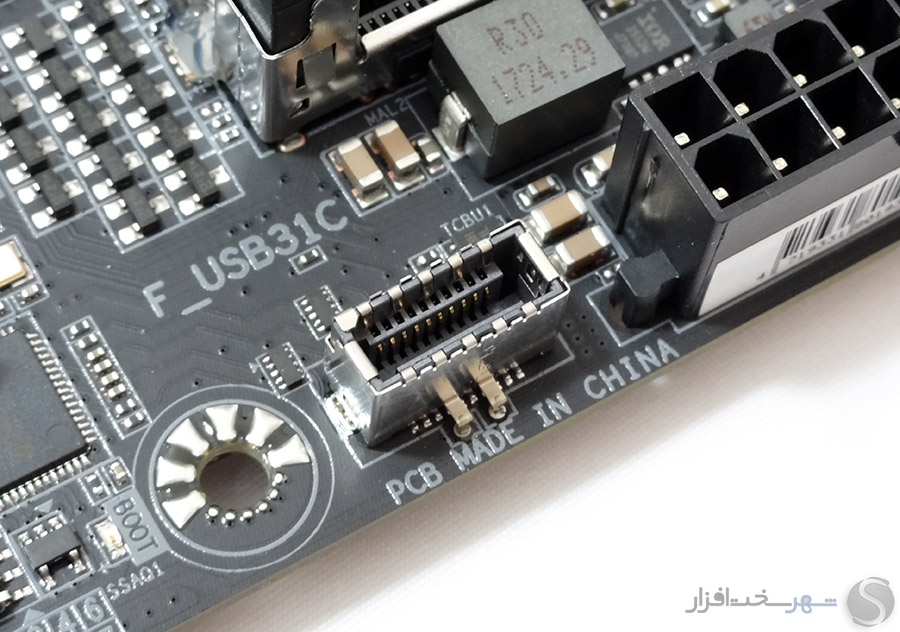

 علاوه بر پورت‌های USB متعدد تعبیه شده در پنل پشتی مادربرد یک سوکت 19-Pin USB 3.0 به همراه یک کانکتور مخصوص USB 3.1 Gen2 نیز 2 پورت USB 3.0 Gen1 و یک پورت USB 3.1 Gen2 (توسط براکت های جانبی و یا پنل جلویی کیس) را به لیست امکانات این مادربرد اضافه می‌کنند.

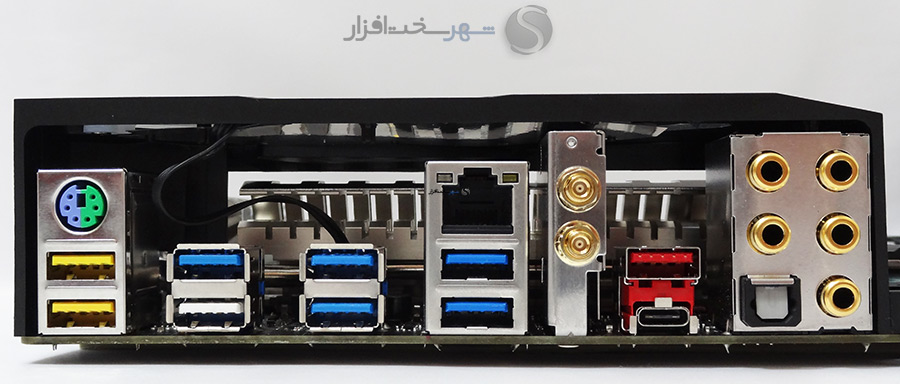

در پنل پشتی 10 پورت USB، 1 پورت Gigabit LAN، 1 پورت PS/2، دو کانکتور آنتن Wi-Fi از نوع MMCX و خروجی‌های 7.1 کاناله آنالوگ و دیجیتال Optical S/PDIF صدا در نظر گرفته شده است. در این بین 1 پورت قرمز رنگ USB به همراه تنها پورت USB Type-C این مجموعه از نوع USB 3.1 Gen2 10Gb/s هستند و به‌صورت مستقیم و بدون واسطه از چیپست AMD X399 منشعب شده‌اند. 8 پورت USB دیگر نیز همگی از نوع USB 3.1 Gen1 هستند و از کنترلر تعبیه شده در پردازنده سیستم تغذیه می‌شوند.

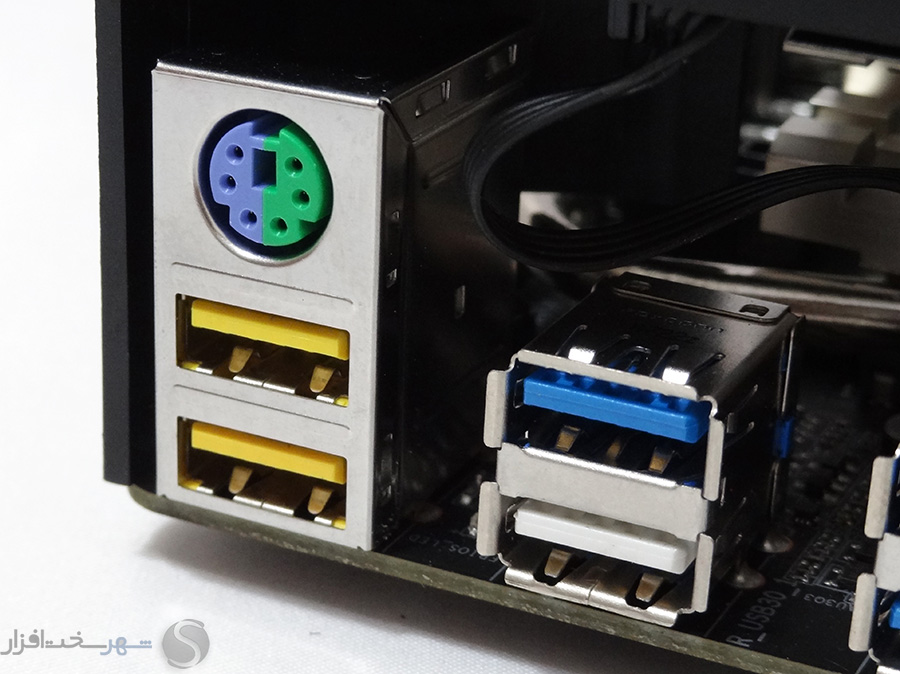

2 عدد از پورت‌های USB 3.1 Gen1 این پنل که با رنگ زرد از سایر پورت‌ها متمایز شده‌اند به همراه پورت‌های USB 3.0 ارائه شده توسط کانکتورهای تعبیه شده بر روی PCB دارای تغذیه با ولتاژ 5V تقویت شده با قابلیت تنظیم دستی ولتاژ (حداکثر 0.3V+ بیشتر از مقدار نامی) هستند و حتی در جریان‌های بالا نیز دچار افت ولتاژ و نویز نمی‌شوند. این قابلیت که کمپانی سازنده آن را USB DAC-UP 2 نامیده است برای اتصال دستگاه‌های پرمصرف و مبدل‌های Digital-to-Analog صوتی کاربرد دارد و در عمل باعث تثبیت هر چه بیشتر ولتاژ و افزایش کیفیت ادوات صوتی نام‌برده خواهد شد. علاوه بر این مشکلات ناشی از قطع وصل کیبورد و ماوس با سیم‌های بلند نیز در این مادربرد وجود نخواهد داشت.

همچنین یکی دیگر از پورت‌های USB این بخش سفید رنگ است. این پورت علاوه بر عملکرد عادی یک پورت USB 3.1 Gen1، به‌عنوان Q-Flash USB Port نیز عمل می‌کند. در مادربردهای جدید کمپانی گیگابایت قابلیتی تحت عنوان Q-Flash Plus اضافه شده که به‌واسطه آن به‌روزرسانی Bios بدون نیاز به فشردن هیچ دکمه‌ای و یا حتی در حالتی که مادربرد فاقد پردازنده و حافظه RAM است نیز میسر شده است. در واقع در زمانی که به هر دلیلی Bios سیستم معیوب شده است و یا پردازنده جدیدی نصب کرده‌اید و این پردازنده به دلیل بروز نبودن Bios توسط مادربرد پشتیبانی نمی‌شود و سیستم تصویر نمی‌دهد، با دانلود کردن آخرین فایل Bios مادربرد و تغییر دادن نام آن به GIGABYTE.BIN می‌توانید آن را داخل یک USB Flash Drive با فرمت FAT32/16/12 کپی کرده و آن را به پورت سفید رنگ نام برده متصل کنید.

مادربرد در صورتی که به هر دلیلی توسط Bios های فعلی قادر به راه اندازی سیستم نباشد به‌صورت خودکار و پس از 15 الی 20 ثانیه به سراغ پورت Q-Flash USB رفته و فرآیند به‌روزرسانی Bios شروع می‌شود. از شروع تا پایان پروسه نام برده یک LED تحت عنوان Q-Flash Plus LED فرآیند نام برده را در حالت چشمک زن گزارش می‌کند. پس از پایان فرآیند به‌روزرسانی Bios نیز سیستم به‌صورت خودکار Restart شده و در مرحله بعد تراشه Bios پشتیبان نیز به‌روزرسانی می‌شود.

خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1-channel و مجهز به جک‌های 3.5mm با روکش طلا می‌باشد که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای‌تر خواهد بود.

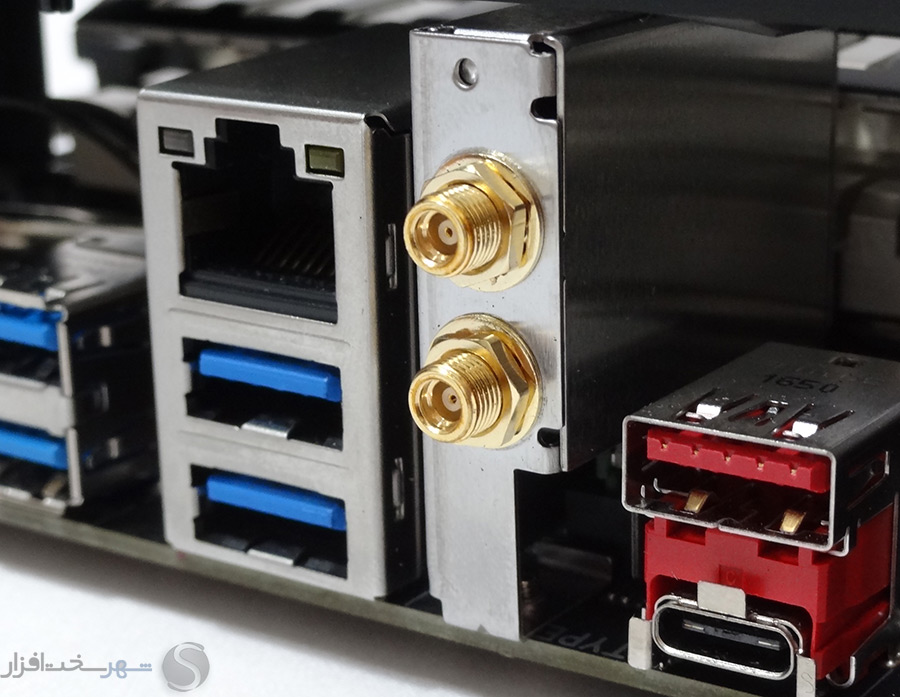

همچنین در تصویر بالا در کانکتور مادگی MMCX تعبیه شده بر روی ماژول Wi-Fi + Bluetooth 4.2 این مادربرد را نیز از نمای نزدیک مشاهده می‌کنید.

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

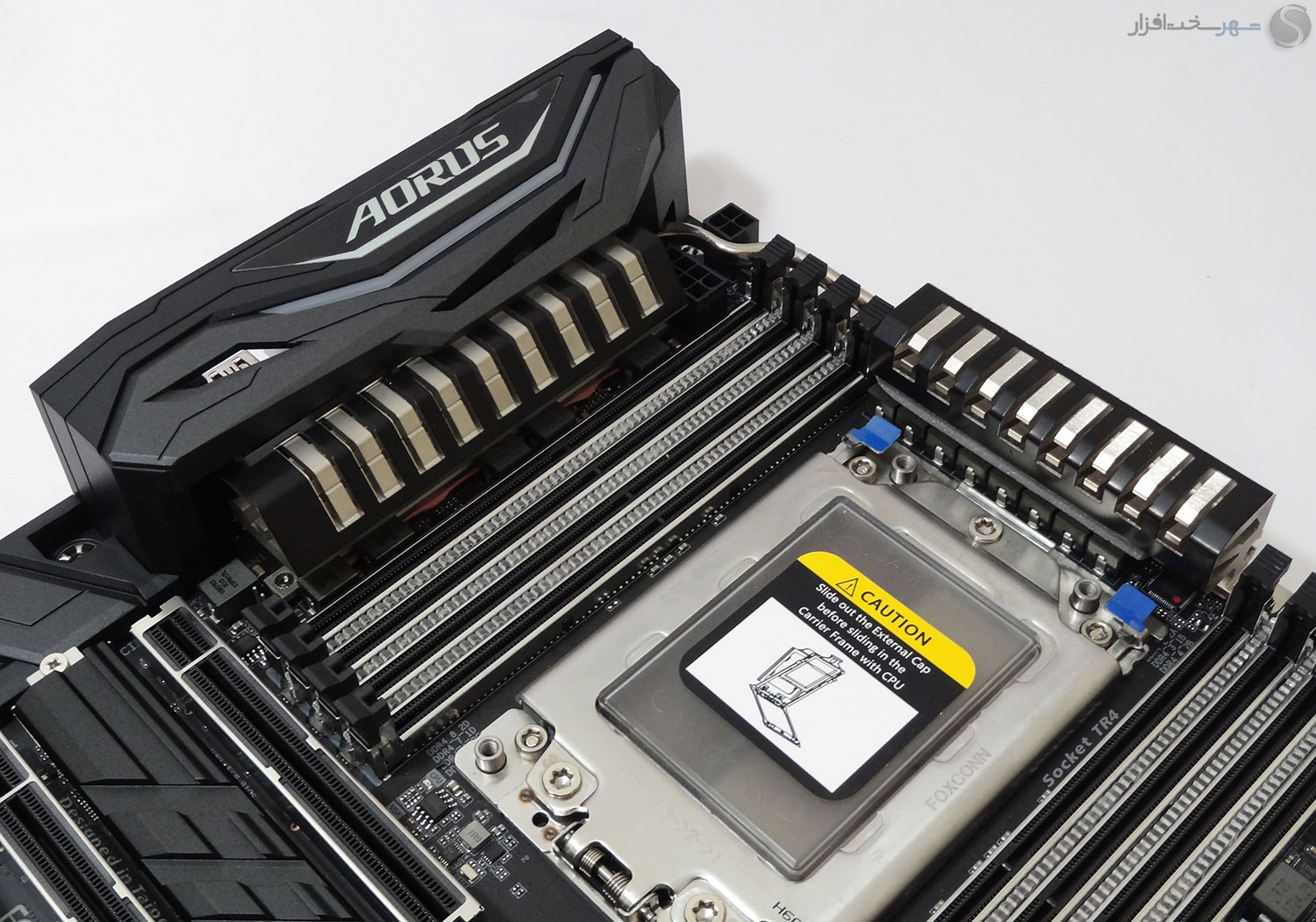

سیستم خنک کننده این مادربرد شامل 2 بخش مجزا می‌باشد. بخش اول که خود از دو هیتسینک آلومینیومی تشکیل شده است، وظیفه دفع حرارت از ماسفت های مدار رگولاتور ولتاژ پردازنده را بر عهده دارند.

در تصویر بالا هیتسینک های نام برده را از نمایی نزدیک مشاهده می کنید.


بخش دوم نیز که همانند مدل‌های مشابه از همین برند، طراحی خاص و ناموزون داشته و لوگو AORUS نیز بر روی آن نقش بسته است وظیفه دفع حرارت از چیپست AMD X399 را بر عهده دارد.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیتسینک ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم.

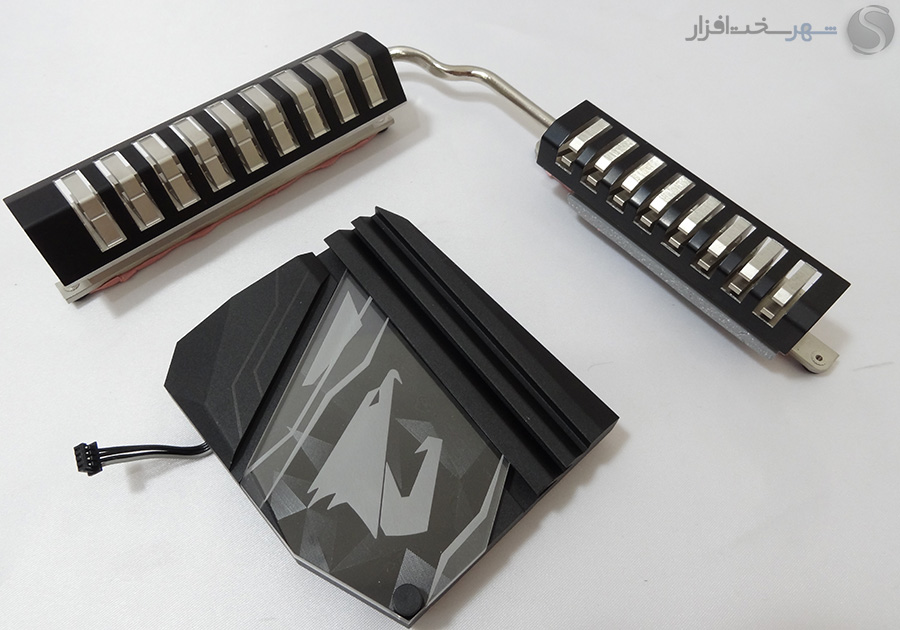

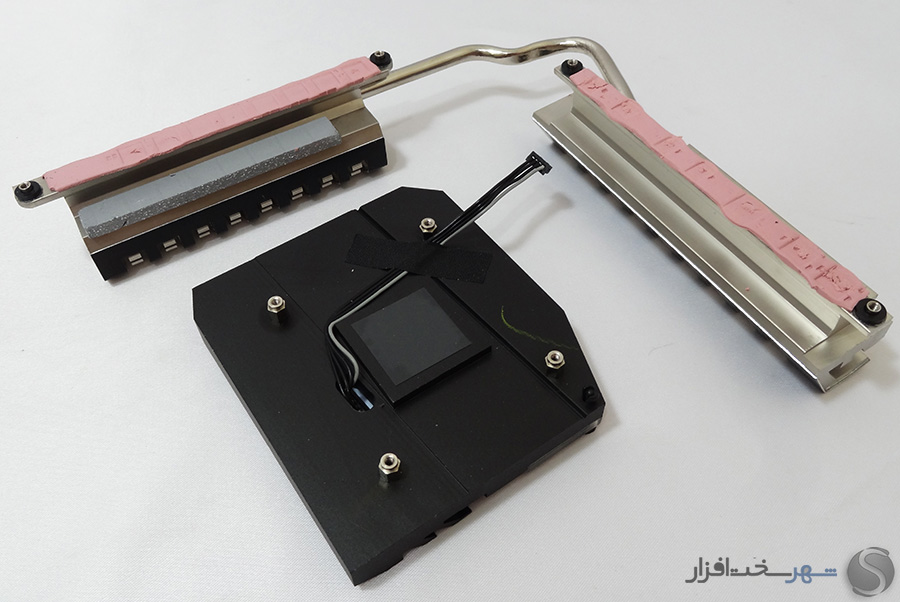

در تصویر بالا هیتسینک های سیستم خنک کننده به همراه 13 پیچ برای نصب آن‌ها بر روی PCB و در کنار آن‌ها نیز پوشش‌های پلاستیکی تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید.

کمپانی گیگابایت مثل همیشه برای انتقال بهتر و بهینه‌تر حرارت به هیتسینک های مدار رگولاتور ولتاژ پردازنده از پدهای حرارتی و برای هیتسینک PCH از خمیر حرارتی مخصوص استفاده کرده است.

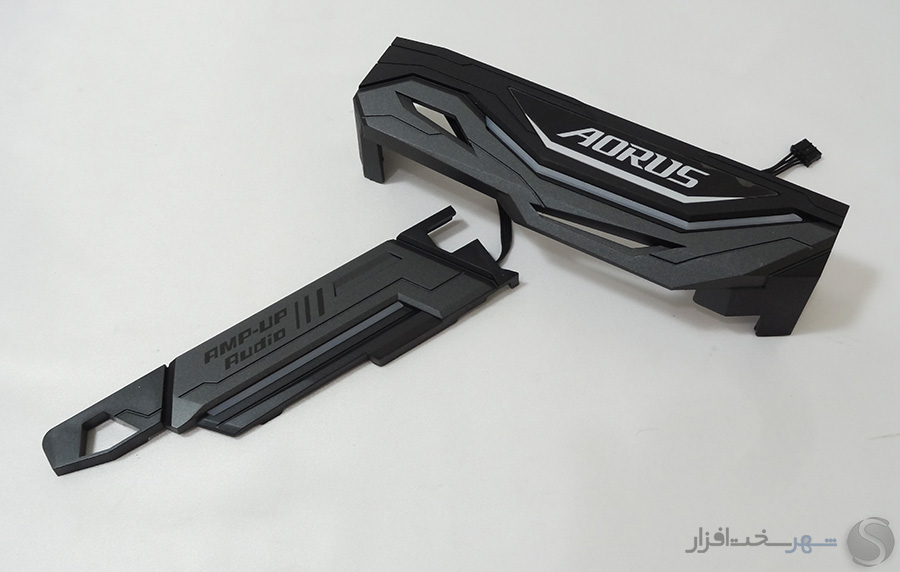

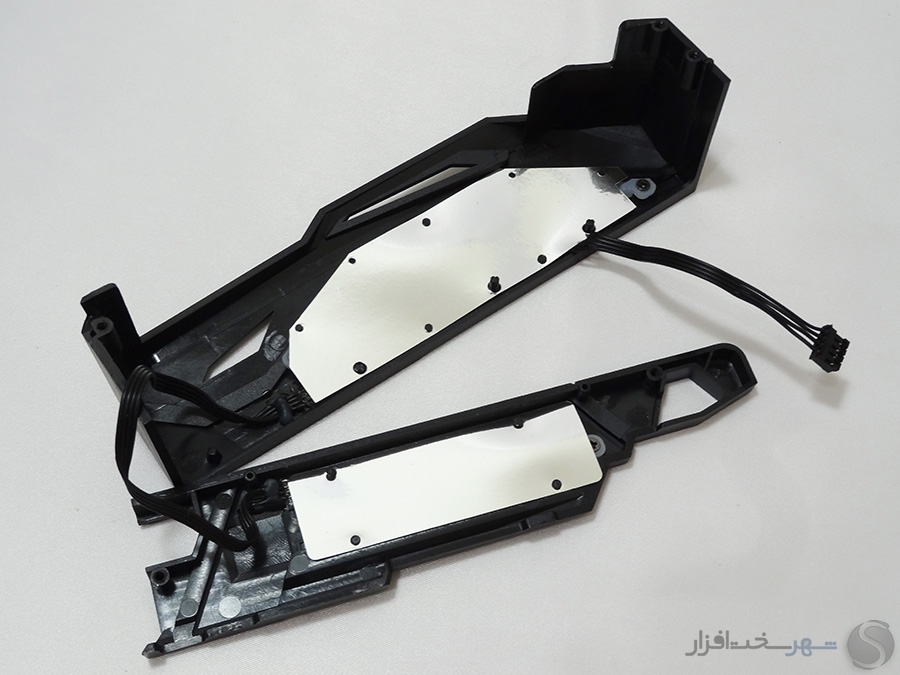

در تصاویر بالا نیز محافظ‌های پلاستیکی تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید. این کاورهای پلاستیکی بیشتر جنبه تزئینی دارند و البته RGB LED های بخشی از سیستم نورپردازی نیز بر روی آن‌ها تعبیه شده است.

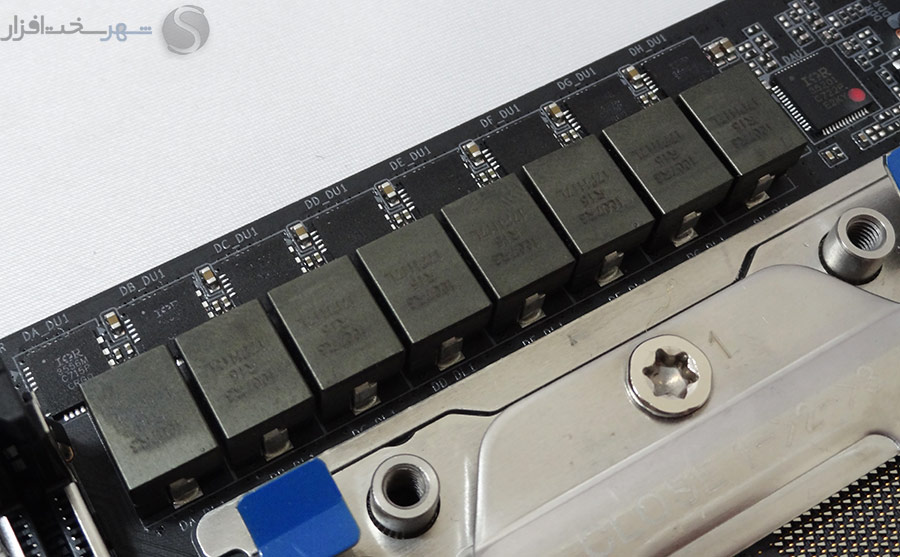

در تصویر بالا نمایی بسته از کامپوننت های مدار رگولاتور ولتاژ پردازنده را مشاهده می‌کنید. همانند مادربردهای رده بالا و بسیار گران قیمت مخصوص سرور انرژی مورد نیاز مدار رگولاتور ولتاژ پردازنده توسط 2 کانکتور 8Pin E-ATX و 4-Pin ATX از منبع تغذیه سیستم تأمین می‌شود. در گذشته همچنین ترکیبی را تنها در مادربردهای پرچم دار و مخصوص اورکلاکینگ دیده بودیم. علاوه بر این گیگابایت در این مادربرد از کانکتورهای برق HCS (High Current System) با روکش طلا استفاده کرده است. این کانکتورها در مقایسه با کانکتورهای استاندارد ضریب هدایت الکتریکی به‌مراتب بهتری دارند و همین امر باعث افزایش 2 برابری ظرفیت انتقال جریان الکتریکی و همچنین کاهش حرارت نقطه اتصال می‌شود.

مدار رگولاتور ولتاژ این مادربرد از نوع 8+2 Phase Digital PWM است که در این بین 8 شریان جریان مورد نیاز هسته پردازنده را تأمین می‌کنند و 2 شریان دیگر که در پشت پورت‌های I/O تعبیه شده‌اند سایر بخش‌های پردازنده (SOC) را تغذیه می‌کنند.

گیگابایت در این بخش هر آنچه داشته رو کرده است. از متریال بسیار باکیفیت به کار رفته در این مدار می‌توان به خازن‌های تانتالیوم با جریان نشتی بسیار پایین و عمر بسیار بالا، چوک‌های کلاس سرور Cooper Bussmann با پتانسیل عبور جریان بسیار بالا و حرارت فوق‌العاده کم و نسل سوم ماسفت های بسیار مدرن، پرقدرت و با بازدهی بسیار بالای PowIRstage مدل IR3556 ساخت کمپانی International Rectifier اشاره کرد.

همچنین مشخصات فنی چوک‌های 15 میکرو هانری (uH) مدل FP1007R3-R15-R ساخت کمپانی آمریکایی Cooper Industries از توانایی عبور جریان 76A آن‌ها در دمای 25 درجه سانتی‌گراد خبر می‌دهد. مشخصاتی که روی کاغذ فوق‌العاده محسوب می‌شوند.

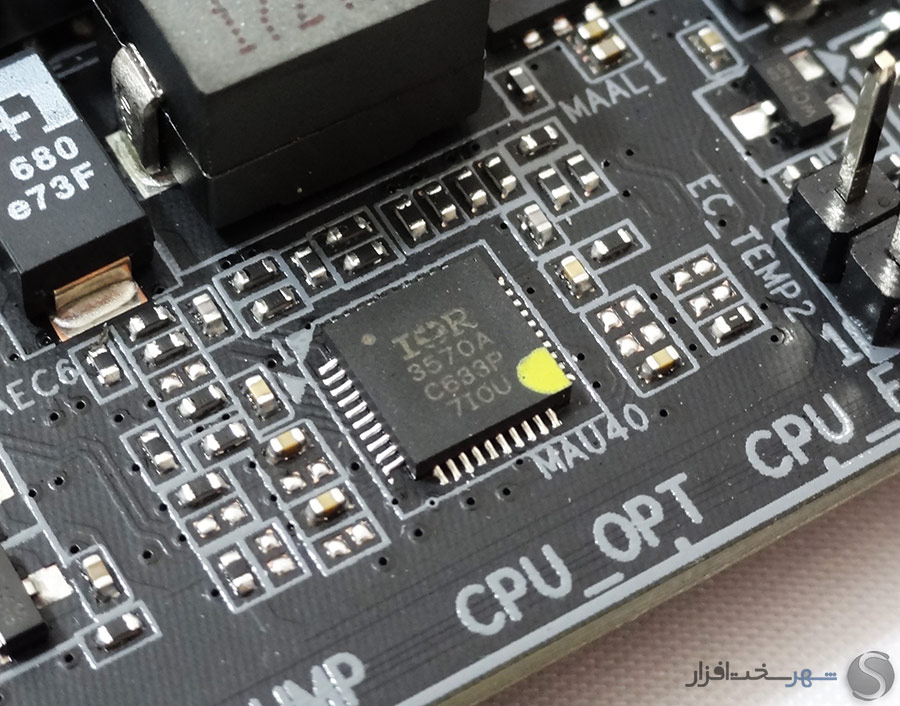

همان‌طور که اشاره شد ماسفت های به کار رفته در این مدار نیز از نوع PowIRstage IR3556 ساخت کمپانی International Rectifier می‌باشند که نسل جدید و مدل بهینه سازی شده IR3551 محسوب می‌شوند. این تراشه‌ها که از آخرین ویژگی‌های استاندارد Intel DrMOS V4.0 پشتیبانی می‌کنند هر 4 بخش مهم یک شریان کنترل کننده جریان پردازنده، یعنی Driver MOSFET، Control MOSFET، Synchronous MOSFET و دیود شاتکی محافظ را به‌صورت مجتمع درون خود جای داده‌اند. همچنین به گفته کمپانی سازنده هر یک از این تراشه‌ها قابلیت تحمل 50A جریان DC را نیز دارا می‌باشند و در حالت آرمانی بازدهی انرژی بیش از 90% دارند.

علاوه بر این پشتیبانی از پروتکشن های VCC under voltage lockout (UVLO)، Over temperature protection (OTP)، Cycle-by-cycle self-preservation over current protection (OCP)، Preliminary overvoltage protection  (Pre-OVP) و برخورداری از سخت افزار محلی لازم برای مانیتورینگ Real Time جریان خروجی و حرارت تراشه به همراه پشتیبانی از فرکانس PWM تا 1MHz از ویژگی‌های ممتاز این ماسفت ها محسوب می‌شود.

گیگابایت در این مادربرد نیز همانند اکثر مادربردهای رده بالای خود از نسل چهارم PWM Controller های دیجیتال ساخت کمپانی International Rectifier استفاده کرده است. در تصویر بالا تراشه 8-Phase Dual Output Digital Multi-Phase Controller مدل IR35201 را ملاحظه می‌کنید که کنترل و مدیریت 8 شریان تغذیه کننده هسته پردازنده را بر عهده دارد. ناگفته نماند که PWM Controller به کار رفته در این بخش در حال حاضر یکی از مدرن‌ترین تراشه‌های این کلاس به شمار می‌رود. از قابلیت‌های کم نظیر این تراشه می‌توان به پشتیبانی از پروتکشن های OVP, UVP, OCP, OTP, CFP و پشتیبانی از فرکانس سوئیچینگ تا 2MHz اشاره کرد. همچنین به لطف تکنولوژی IR Efficiency Shaping قابلیت خاموش شدن سایر شریان‌ها و انتقال قدرت تنها توسط 1 و یا 2 شریان نیز در حالت کم باری برای این مجموعه فراهم شده است.

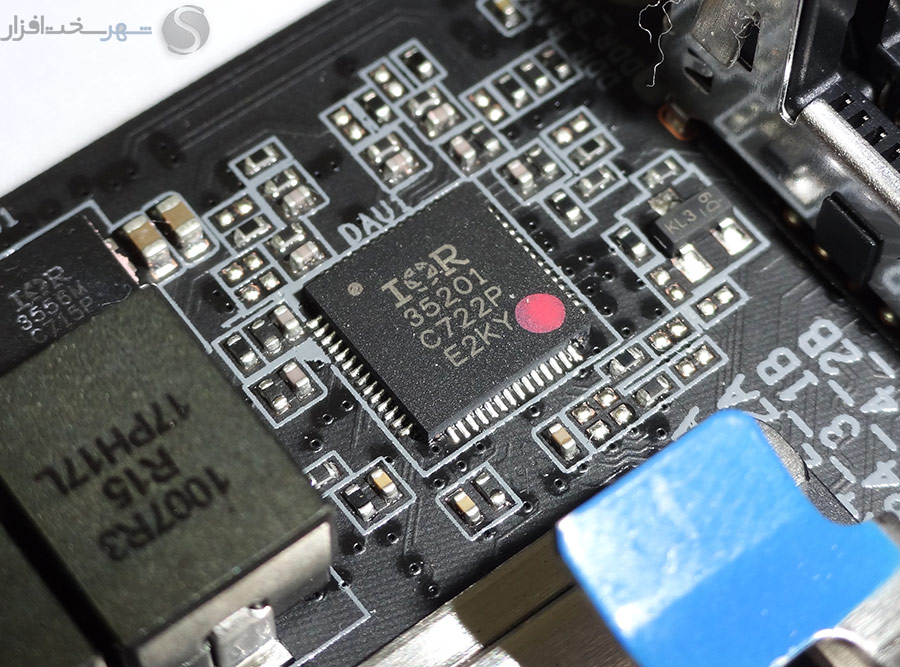

در بخش ولتاژ SOC نیز از همان کامپوننت ها به همراه یک تراشه IR35201 دیگر که البته در این بخش به‌صورت 2+0 Phase پیکربندی شده، استفاده شده است.

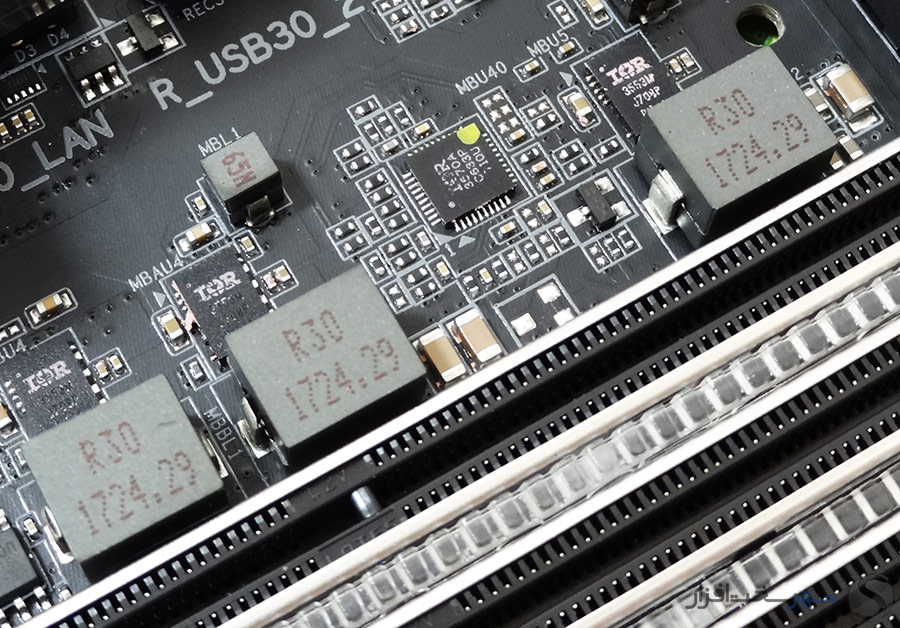

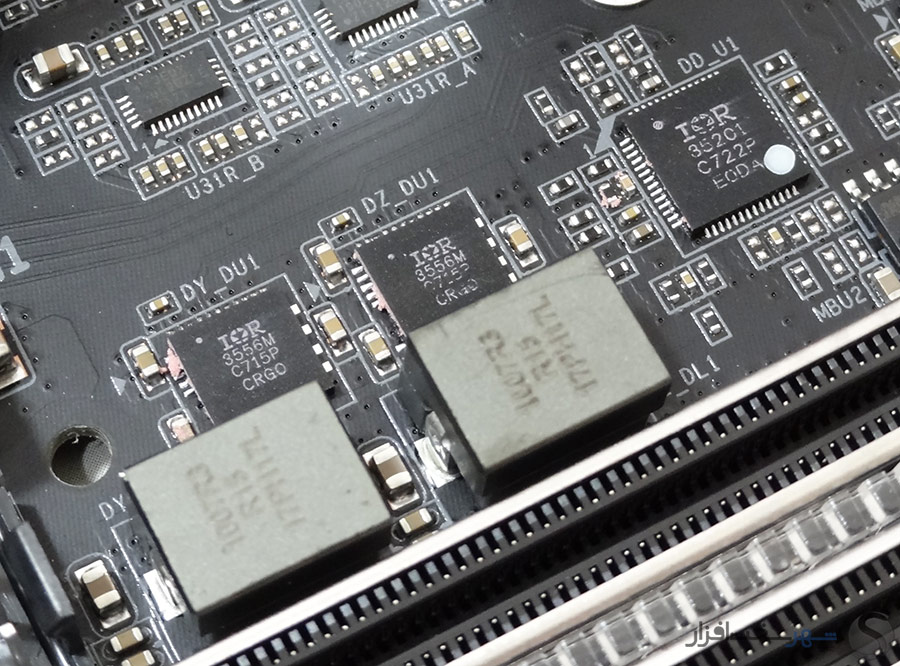

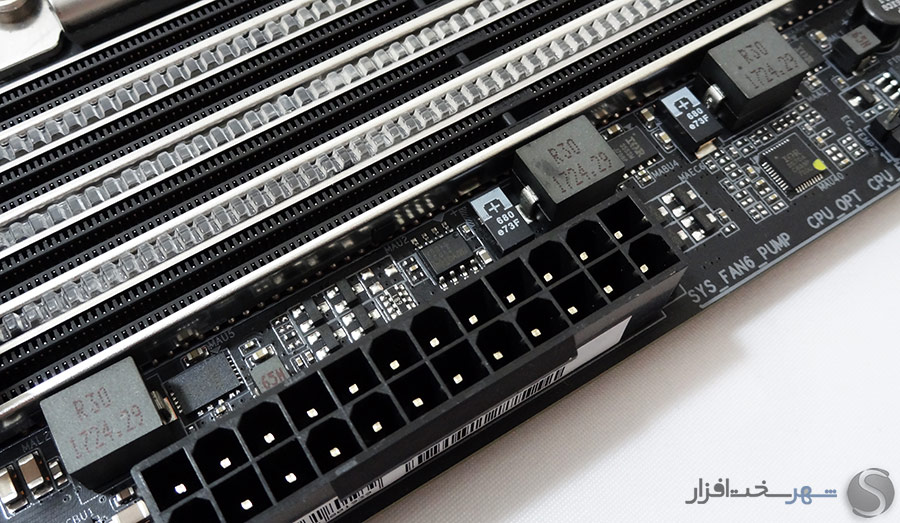

هر یک از دو مجموعه DIMM های ماژول‌های حافظه نیز به مدار رگولاتور ولتاژ 2+1 Phase Digital PWM مجهز شده‌اند. در این بین 2 شریان پارامتر DRAM Voltage و 1 شریان نیز DDR VPP Voltage را فراهم می‌کنند.

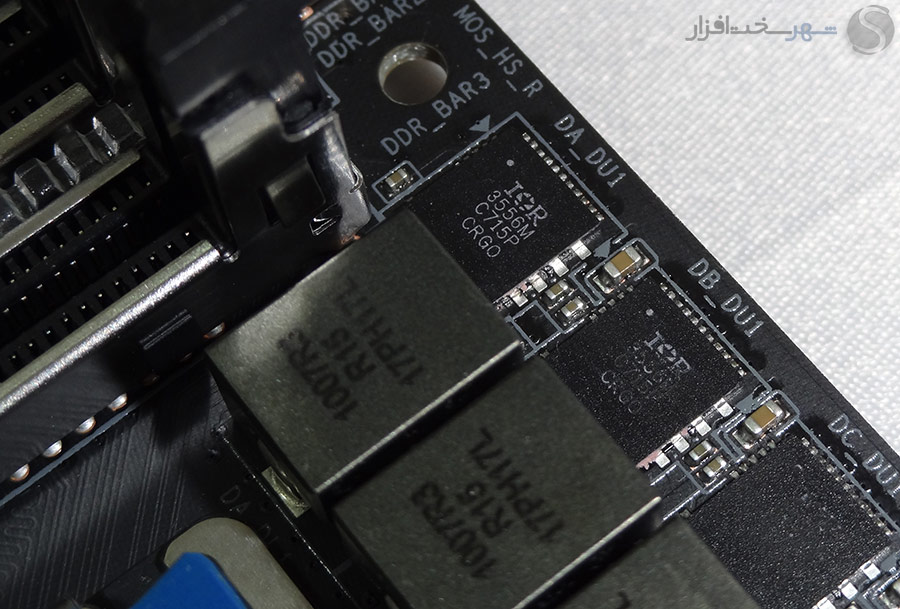

البته در این بخش از تراشه‌های PowIRstage مدل IR3553 ساخت همان کمپانی International Rectifier استفاده شده است. این تراشه‌ها که نسل سوم Integrated PowIRstage های ساخت این کمپانی محسوب می‌شوند دارای مشخصات فنی بسیار ممتازی می‌باشد که از مهم‌ترین آن‌ها می‌توان به پشتیبانی از فرکانس سوئیچینگ تا 1.0MHz، حداکثر بازدهی مصرف انرژی بیش از 93% و توانایی تحمل بیش از 40A جریان DC به‌صورت پیوسته اشاره کرد.

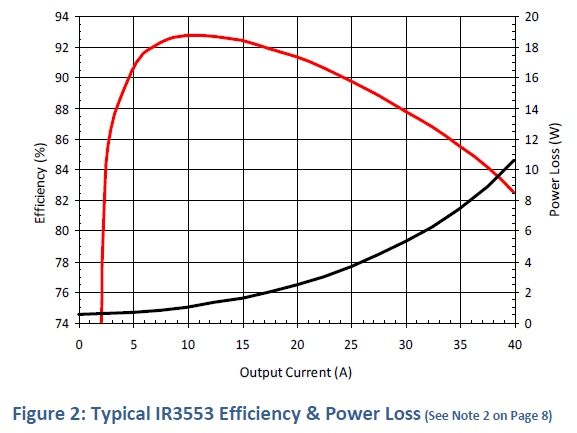

همان‌طور که در نمودار بالا (بازدهی مصرف انرژی تراشه IR3553M در ولتاژ خروجی V1.2) ملاحظه می‌کنید بیشترین میزان بازدهی این PowIRstage در حدوداً جریان 10A به حداکثر مقدار خود رسیده و حتی در حداکثر جریان خروجی نیز به کمتر از %82.5 نزول نکرده است. این میزان بازده مصرف انرژی یک مزیت بسیار مهم محسوب می‌شود و در عمل باعث کارکرد خنک این تراشه شده و از سوی دیگر عمر بالای آن را تضمین می‌کند.

کنترل و مدیریت مدار رگولاتور ولتاژ هر یک از این دو مجموعه DIMM نیز توسط دو تراشه PWM Controller دیجیتال 3+3 Phase مدل IR3570 صورت می‌گیرد. البته در این بخش این کنترلر به‌صورت 2+1 Phase فعال شده است.

به‌عنوان جمع بندی نهایی، گیگابایت در این بخش حسابی ریخت و پاش کرده و تقریباً در تمامی بخش‌ها از پیکربندی دیجیتال و تراشه‌های PowIRstage استفاده کرده است. این ترکیب اگر به نحو احسن کنترل و مدیریت شود ترکیبی فاخر، قدرتمند و در عین حال با بازدهی مصرف انرژی بسیار بالا محسوب می‌شود؛ اما ای کاش گیگابایت در بخش ماسفت های PowIRstage بخش رگولاتور ولتاژ هسته‌های پردازنده از مدل 60A مدل IR3555 استفاده می‌کرد. تراشه‌ای که در مدل‌های پرچم دار ASUS و Asrock و ... یافت می‌شود ولی هنوز گیگابایت میلی به استفاده از آن ندارد.

نگاهی نزدیک‌تر (سیستم صوتی GIGABYTE AMP-UP Audio)

نگاهی نزدیک‌تر (سیستم صوتی GIGABYTE AMP-UP Audio)

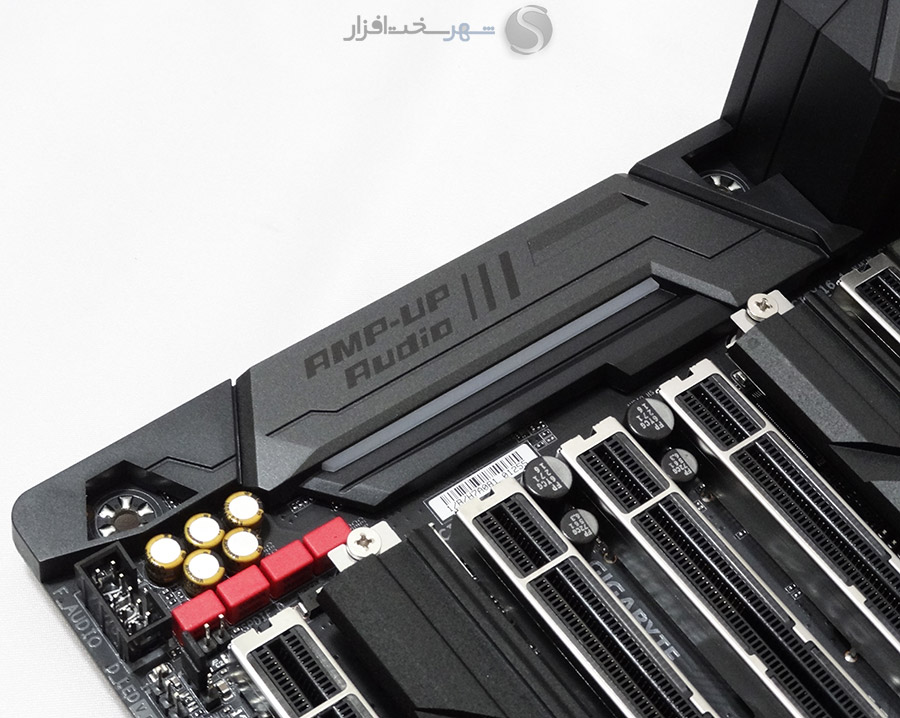

AMP-UP Audio برند تجاری سیستم صوتی کمپانی گیگابایت است که از ابتدای ظهور مادربردهای گیمینگ این کمپانی همواره یکی از برجسته‌ترین نقاط قوت مادربردهای گیمینگ این کمپانی محسوب می‌شده است. در جدیدترین نسخه این سیستم صوتی تمهیدات فراوانی برای ارتقاء کیفیت و کاهش نویز خروجی به کار گرفته شده است. مهم‌ترین این تمهیدات به شرح زیر می‌باشد:

Audio Codec باکیفیت و مدرن

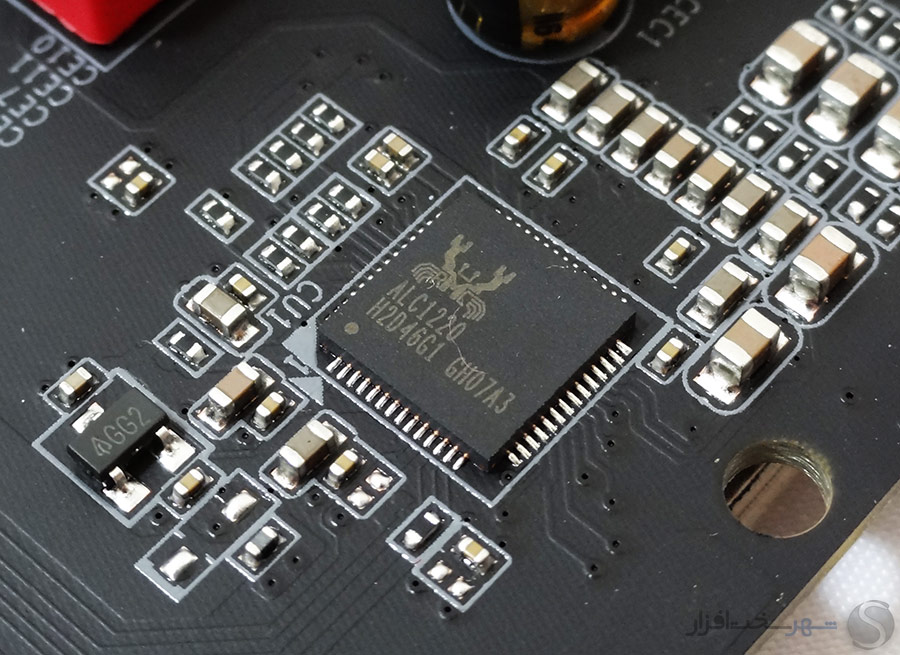

قلب این سیستم صوتی متشکل از جدیدترین و باکیفیت‌ترین تراشه Codec 32-bit صوتی کمپانی Realtek (ALC1220) با SNR بیش از 120dB در بخش DAC و 114dB در بخش ADC خود است. البته در این سیستم صوتی تنها از بخش ADC این تراشه استفاده شده است.

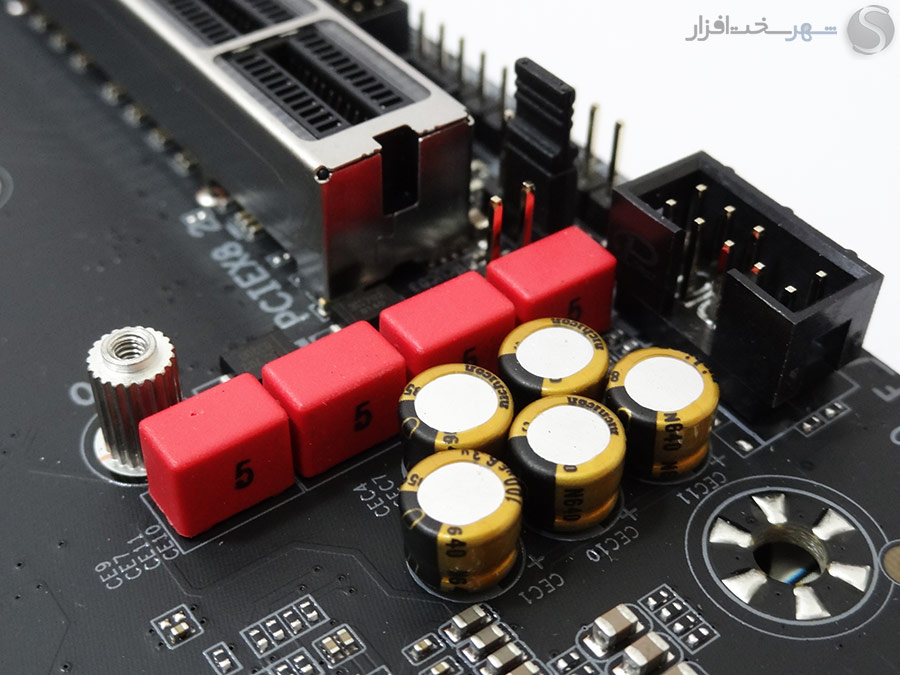

خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon به همراه خازن‌های Hi-Fi کمپانی آلمانی  WIMA
بدون شک خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 7 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهد. همچنین 4 عدد خازن‌های سری FKP2 ساخت کمپانی آلمانی WIMA نیز که معمولاً در سیستم‌های صوتی فوق حرفه‌ای Hi-Fi به کار می‌روند بیش از پیش به ارزش‌های این سیستم صوتی افزوده‌اند. این خازن‌های که از نوع Polypropylene (PP) Film and Foil هستند دارای ویژگی‌های منحصر به فردی نظیر تلورانس کم از 1%، اتلاف انرژی بسیار پایین، عدم کاهش ظرفیت خازنی در برابر افزایش حرارت و جذب دی الکتریک بسیار پایین می‌باشند.

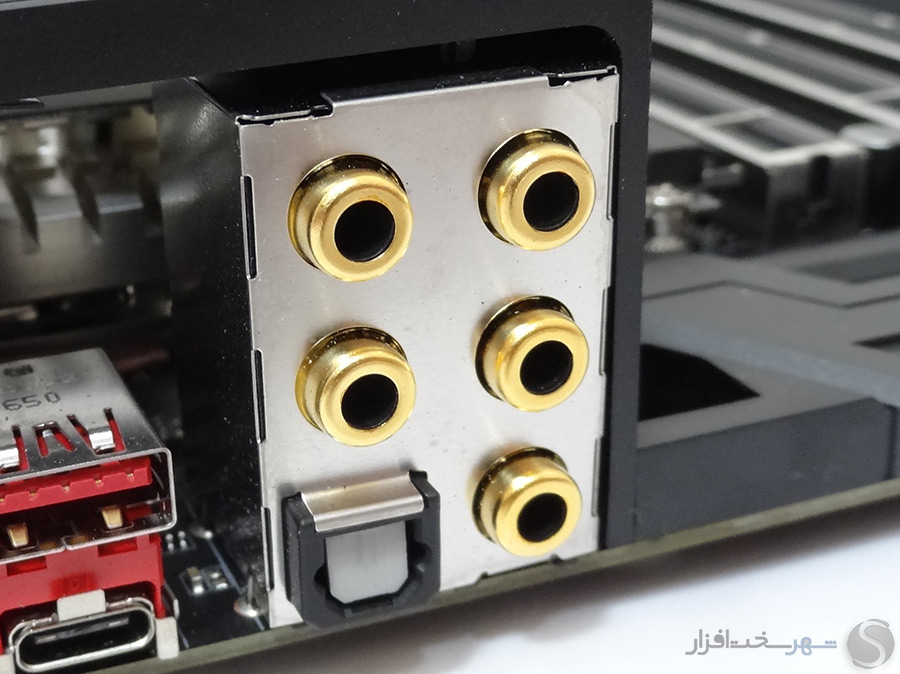

جک‌های 3.5mm خروجی صدای آنالوگ با روکش طلا
خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود.

پردازش نرم‌افزاری توسط Sound BlasterX 720

کمپانی گیگابایت علاوه بر تمهیدات سخت‌افزاری نام‌برده قابلیت پشتیبانی از نرم افزار بسیار حرفه‌ای Sound BlasterX 720° و ویژگی‌های BlasterX را نیز برای دارندگان این مادربرد فراهم ساخته تا در حین پخش موسیقی، فیلم و حتی در شرایط گیمینگ از کیفیت عالی صدا لذت ببرند.

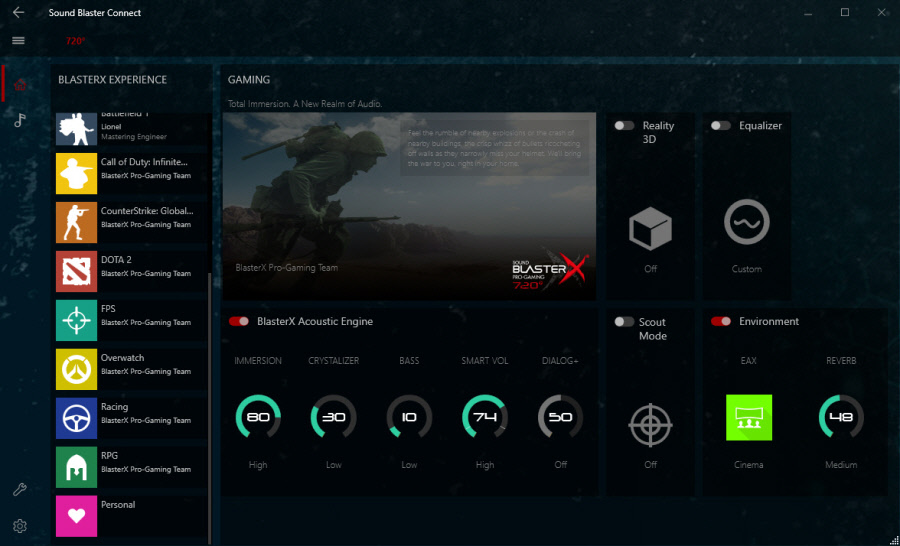

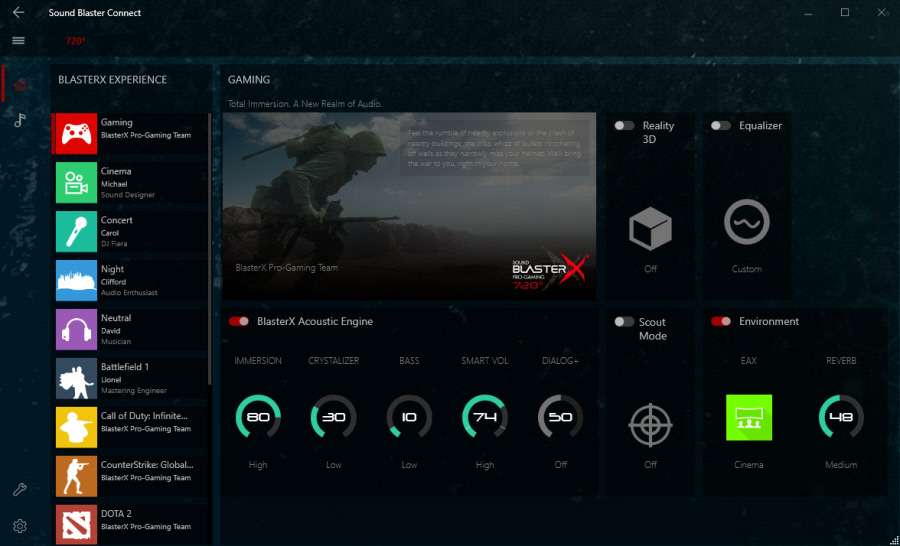

بدون هیچ گونه اغراق و بزرگنمایی نرم افزار Sound BlasterX 720° یکی از بهترین و غنی‌ترین نرم افزارهای تنظیم و مدیریت صدای گیمینگ محسوب می‌شود. امکانات و قابلیت‌های این نرم افزار آن‌قدر گسترده است و تنظیم پارامترها آن‌قدر دقیق صورت می‌گیرد که در لحظات اول کار با آن انگشت به دهان مانده بودیم! همان‌طور که در صفحه اصلی این نرم افزار مشاهده می‌کنید، تمامی قابلیت‌های محوری Sound BlasterX 720° در صفحه اول گنجانده شده‌اند و در کمترین زمان ممکن می‌توانید به همه آن‌ها دسترسی داشته باشید. در بخش BlasterX EXPERIANCE برای ژانرهای مختلف بازی‌ها و حتی بعضی عنوان‌های پرطرفدار پروفایل از پیش آماده تنظیمات صدا گنجانده شده است.

در بخش Reality 3D این امکان فراهم شده تا تنظیمات کلی صدا را برای کاربردهای پخش موزیک، فیلم و گیمینگ بهینه سازی کنید.

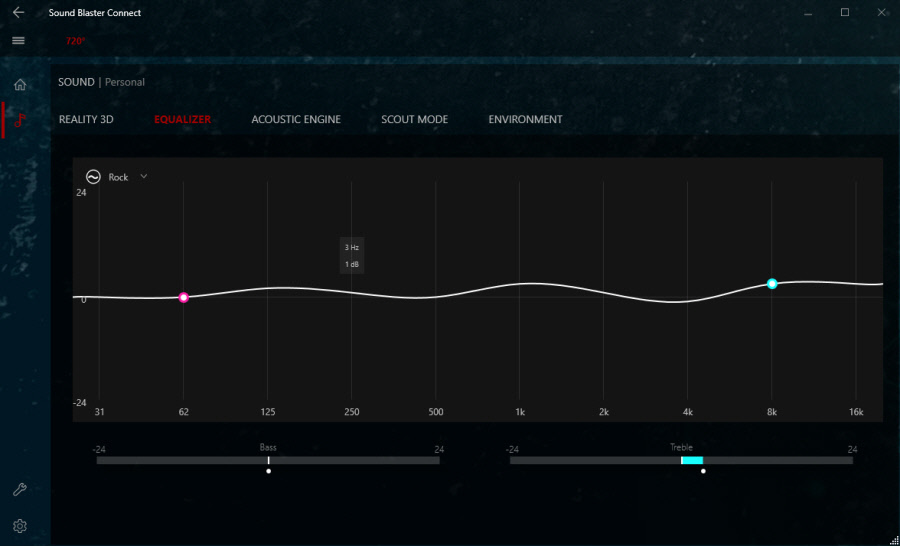

در بخش EQUALIZER می‌توانید سطوح مختلف صدا را با دقت هر چه تمام‌تر در 10 باند مختلف و البته با دقت بی‌نهایت بالا در بین هر یک از این باندها به‌سان یک هنرمند نقاشی کنید! همچنین قابلیت تنظیم پارامترهای BASS و Treble نیز به‌صورت جداگانه در این بخش فراهم شده است.

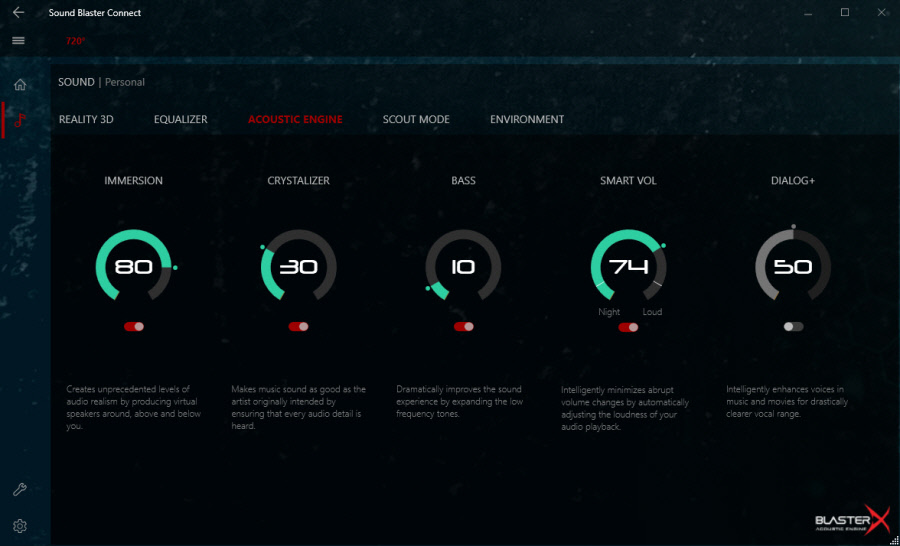

اما نقطه عطف این نرم افزار بخش ACOUSTIC ENGINE آن است. بخشی که در آن قابلیت‌های مانند تنظیم میزان IMMERSION، CRYSTALIZER، BASS، همسان ساز خودکار و DIALOG+ گنجانده شده. پارامترهایی که هر یک نقش مهمی در غوطه‌ور شدن شنونده در صدا و شبیه سازی صدای فراگیر دارند.

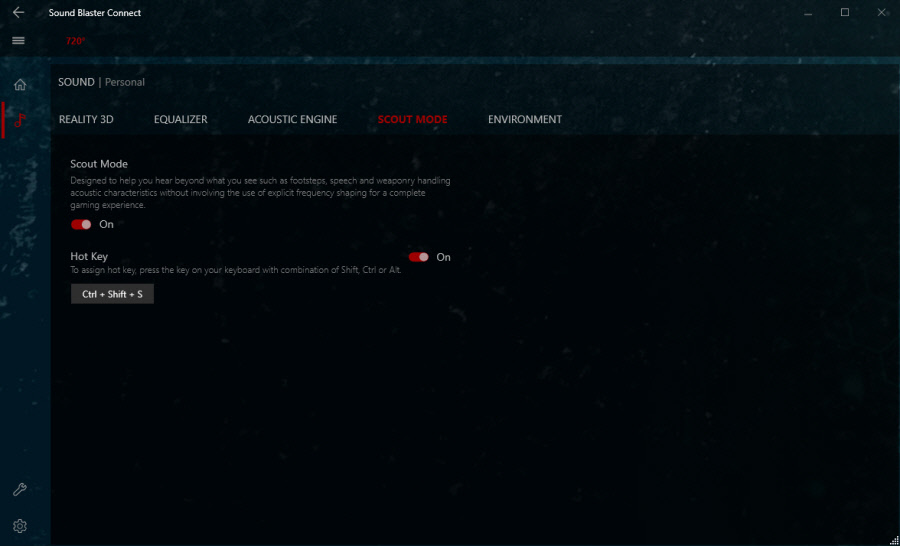

در قسمت Scout Mode این قابلیت فراهم شده تا در بازی‌های رایانه‌ای با نمایش یک رادار در کنار تصویر محل اختفاء دشمنان خود را در سریع‌ترین زمان ممکن پیدا کنید.

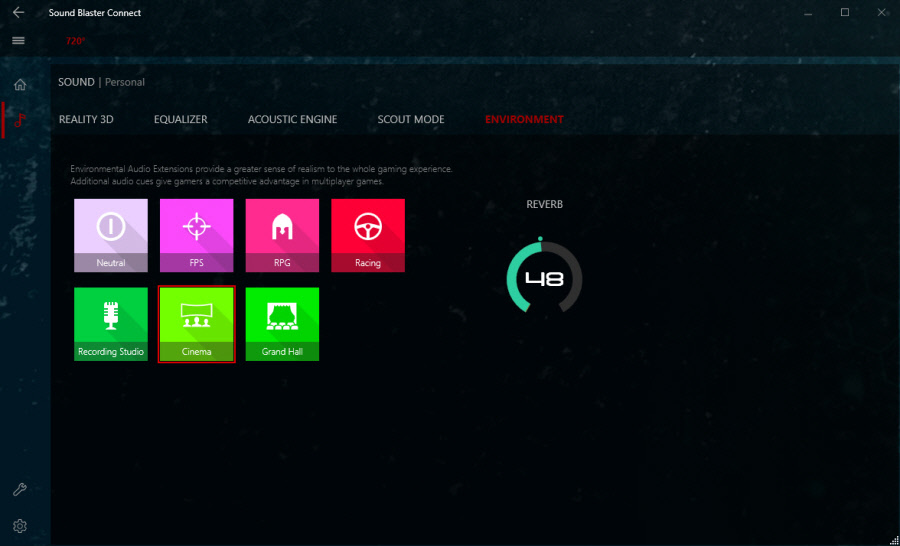

در بخش ENVIRONMENT می‌توانید میزان افکت Reverb را با توجه به پروفایل‌های آماده ژانرهای مختلف گیمینگ و محیط‌های مختلف تنظیم کنید.

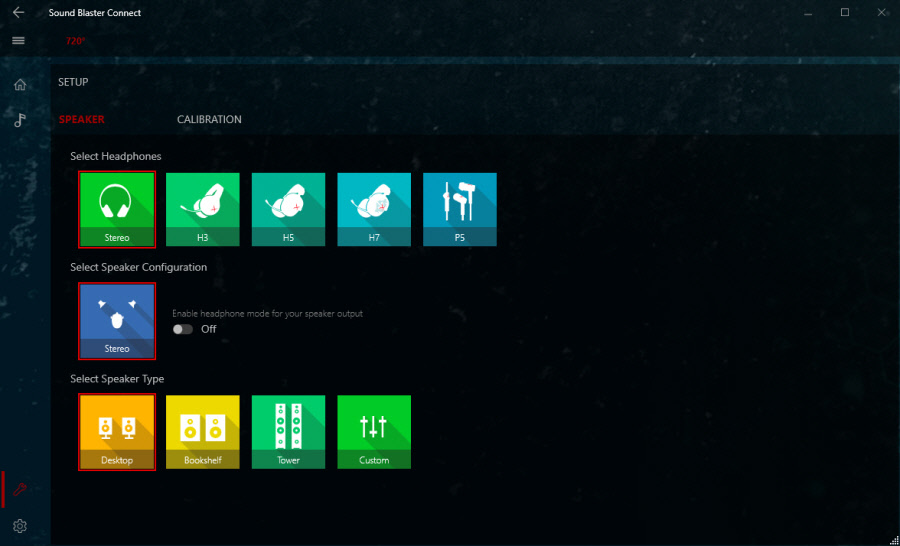

در این نرم افزار حتی این امکان فراهم شده تا برای داشتن خروجی صدای مطلوب‌تر نوع هدفون و یا اسپیکر سیستم صوتی خود را انتخاب کنید.

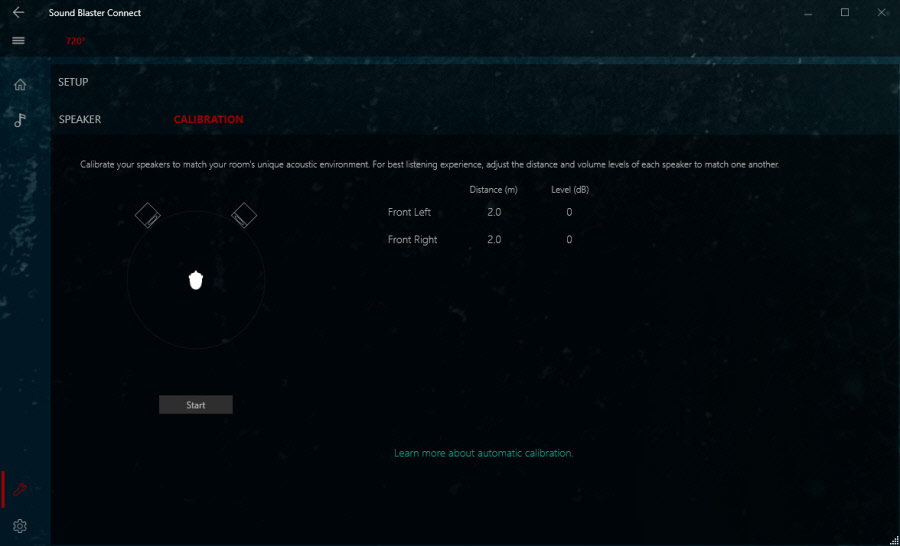

علاوه بر این با قابلیت کالیبراسیون گنجانده شده در این نرم افزار حتی امکان تنظیم فاصله و ارتفاع اسپیکرهای سیستم از گوش شنونده نیز فراهم شده است.

نگاهی نزدیک‌تر (درگاه‌های مدرن و پرسرعت شبکه)

نگاهی نزدیک‌تر (درگاه‌های مدرن و پرسرعت شبکه)

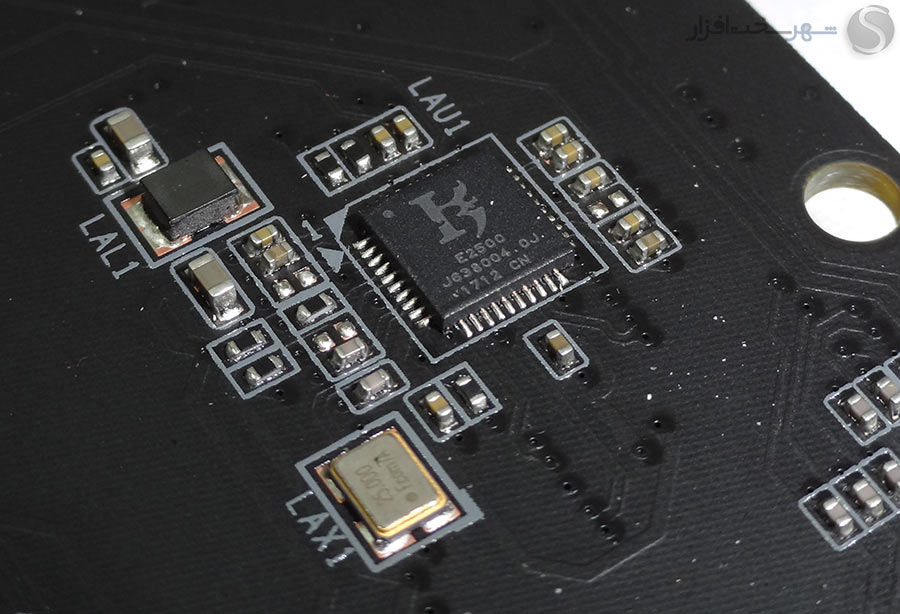

تلفیقی از سرعت، زمان تأخیر بسیار پایین، عملکرد هوشمند و کنترل حداکثر بر روی Task های شبکه قابلیت‌هایی است که کنترلر شبکه Gigabit Ethernet مدل Killer E2500 به همراه ماژول شبکه بی‌سیم از نوع 802.11 ac 2.4/5GHz 867mbps ساخت کمپانی اینتل برای این مادربرد فراهم کرده‌اند. از جمله مهم‌ترین ویژگی‌های کنترلر جدید Killer E2500 می‌توان به سامانه جدید کاهش دهنده لگ و زمان تأخیر Advanced Stream Detect™ 2.0 جهت اولویت بندی هوشمند ترافیک گیمینگ و کاربردهای چند رسانه‌ای اشاره کرد. قابلیت‌هایی که در عمل باعث افزایش 3 برابر کارایی پردازش Packet ها و کاهش 10 برابری زمان تأخیر در بازی‌های آنلاین در وضعیت‌های Multi-Tasking می‌شود..

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌های لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی گیگابایت با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک تا 3.1 برابر و در برابر ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

نگاهی نزدیک‌تر (سوئیچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

نگاهی نزدیک‌تر (سوییچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

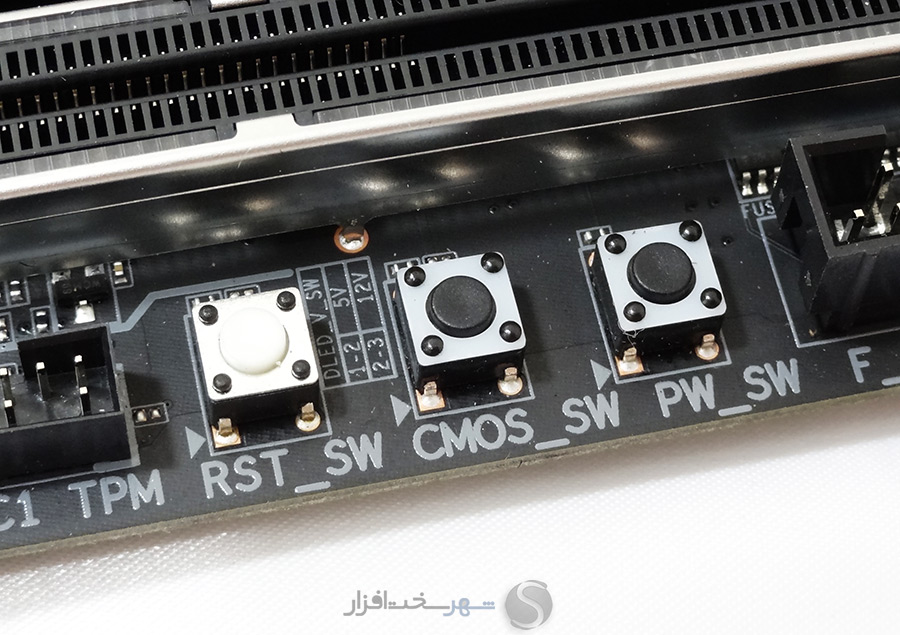

بر خلاف اکثر مادربردهای جدید کمپانی گیگابایت سوئیچ‌ها و امکانات مرتبط با Extreme Overclocker ها در بخش پایینی PCB تعبیه شده است. کلیدهای Power و Reset که نیازی به توضیح ندارند. سویچ CMOS-SW نیز برای بازنشانی تنظیمات Bios به حالت پیش فرض به کار می‌رود.

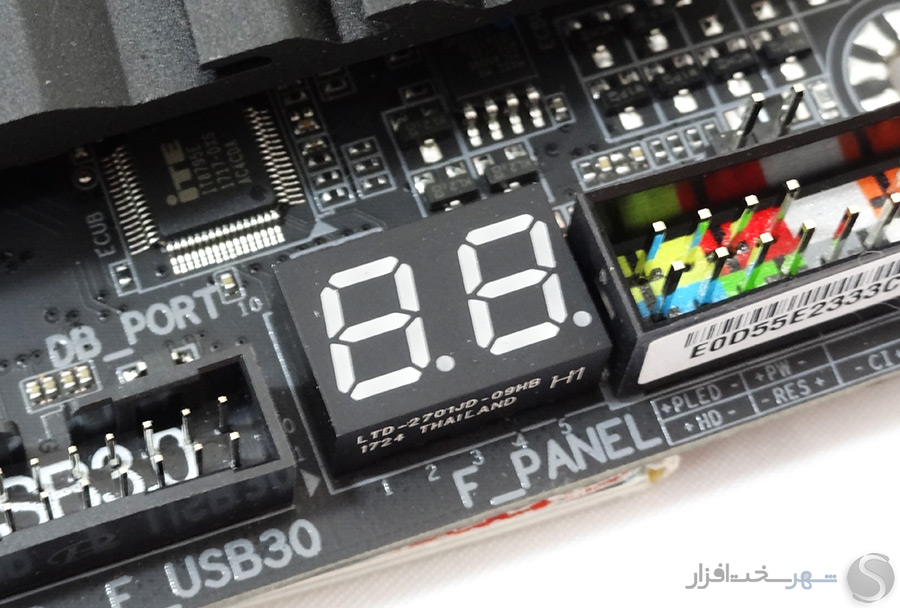

علاوه بر این‌ یک عدد سون سگمنت 2 رقمی نیز در همین بخش تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص، مشکلات سخت‌افزاری بخش‌های مختلف سیستم را گزارش می‌کند.

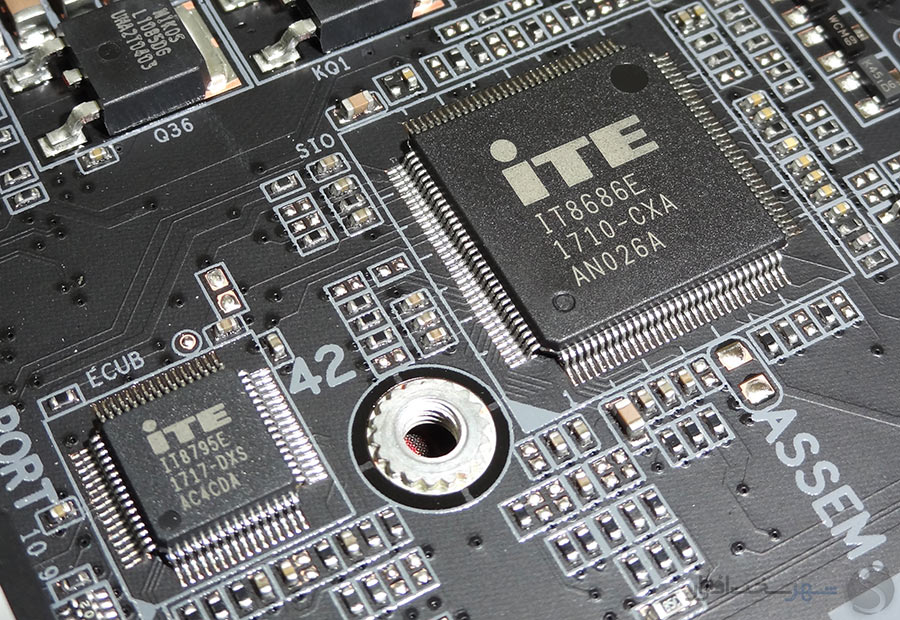

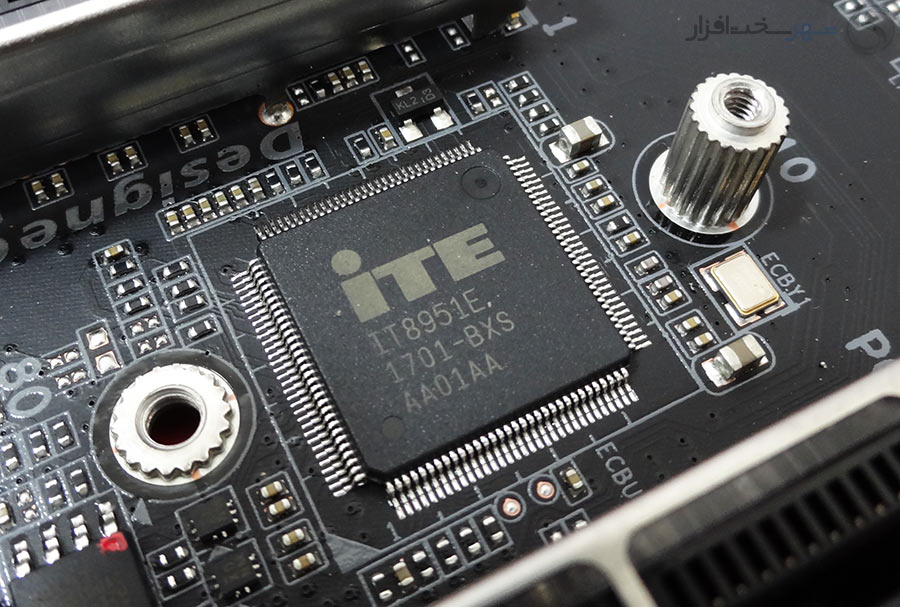

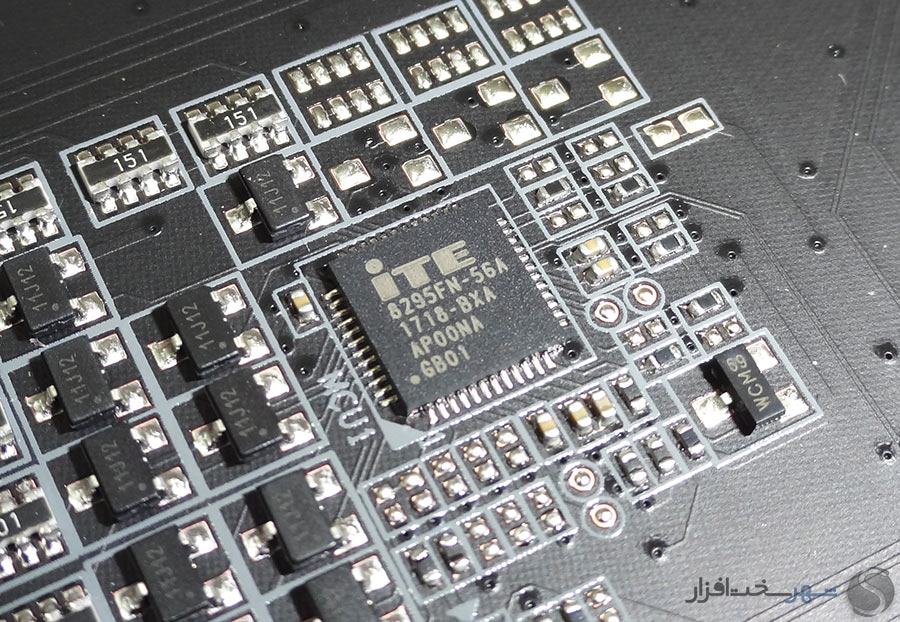

تراشه‌های ITE 8295FN ,ITE IT8686E و ITE IT8795E نیز Super I/O controller این مادربرد هستند. این تراشه‌ها مانیتورینگ و کنترل ولتاژهای اصلی، کنترل سرعت چرخش فن‌ها و مانیتور حرارت گزارش شده توسط حس‌گرهای موجود در مادربرد، چیپست و سوکت پردازنده را بر عهده دارند.

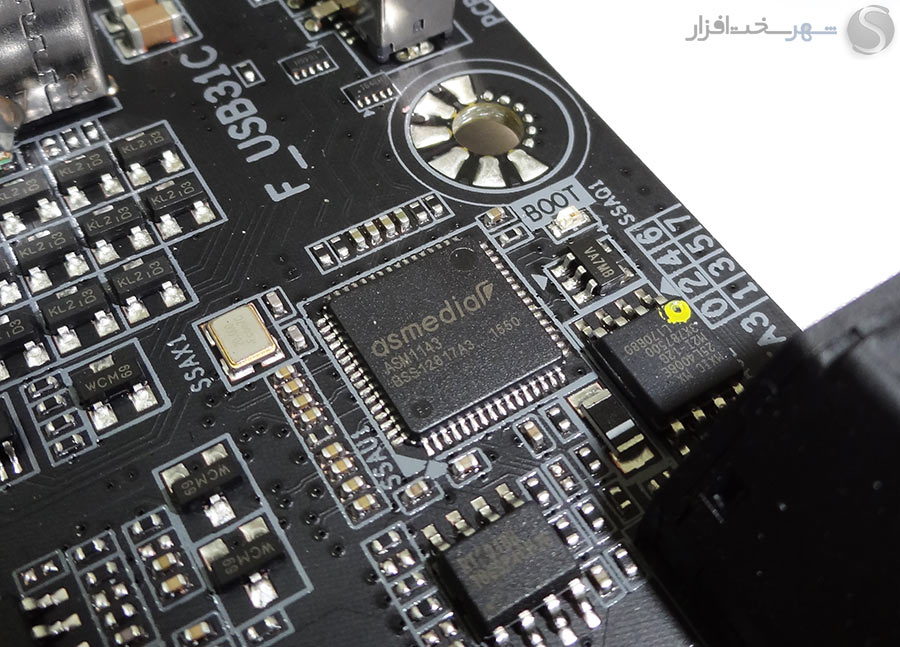

در تصویر بالا تراشه Universal Serial Bus 3.1 host controller مدل ASM1143 ساخت کمپانی ASMedia را مشاهده می‌کنید. این تراشه به‌واسطه رابط PCIe 3.0 X1 با چیپست AMD X399 تنها کانکتور USB 3.1 Gen2 تعبیه شده بر روی PCB را تغذیه می‌کند.

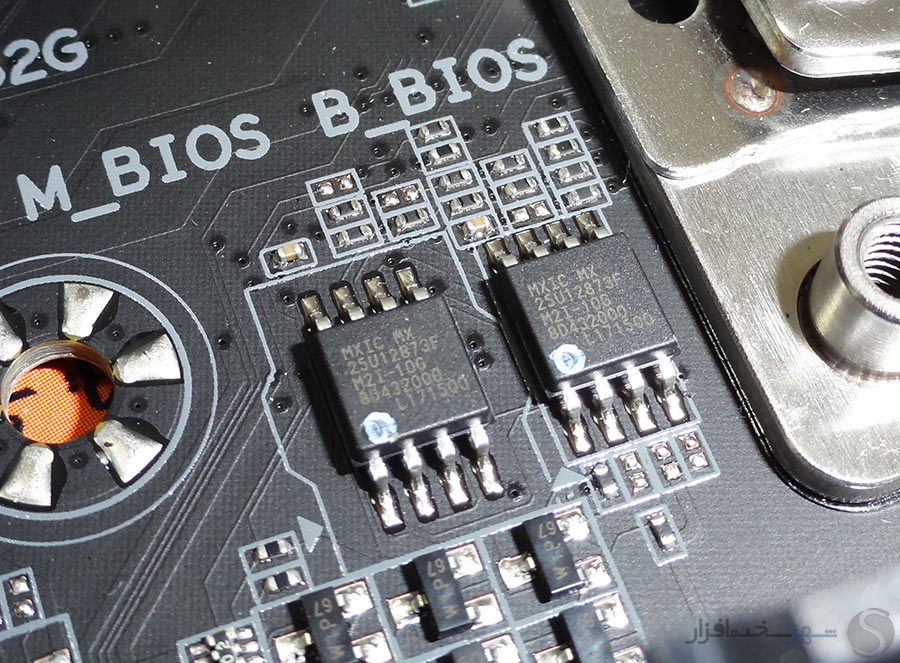

در تصویر بالا نیز تراشه‌های Bios این مادربرد را ملاحظه می‌کنید که تحت عنوان‌های M_BIOS و B_BIOS نام‌گذاری شده‌اند. این تراشه‌ها با ظرفیت 128Mbit هر یک به‌صورت مستقل UEFI BIOS این مادربرد را در خود جای داده‌اند. همان‌طور که اشاره شد به یمن برخورداری این مادربرد از قابلیت Dual Bios در صورتی که به هر علتی یکی از تراشه‌ها یا کد ماشین درون آن آسیب ببیند به‌صورت خودکار تراشه دوم وارد مدار خواهد شد.

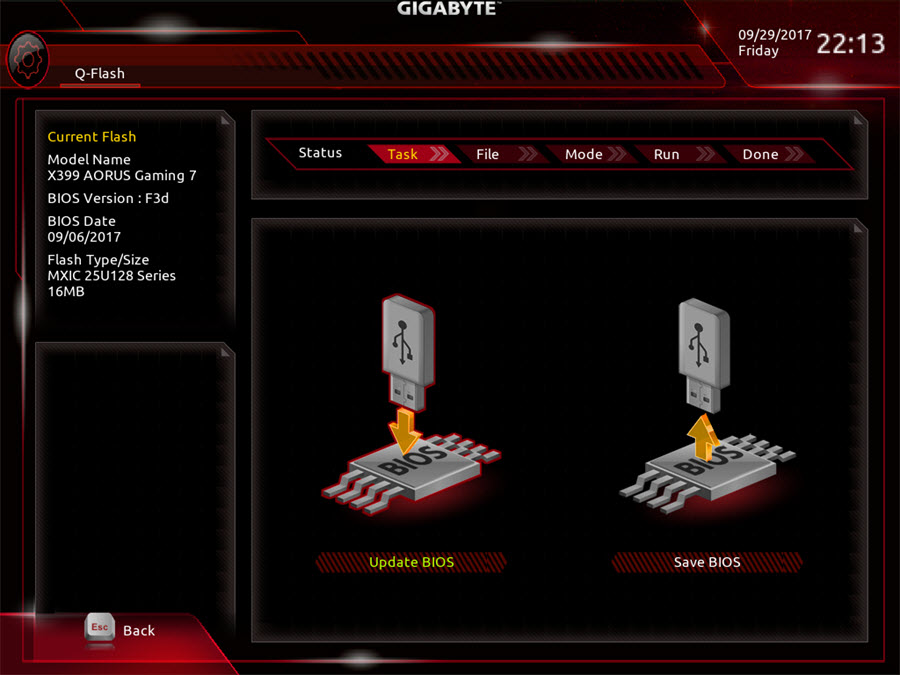

همان‌طور که اشاره شد به‌واسطه قابلیت جدید Q-Flash Plus به‌روزرسانی Bios در این مادربرد حتی در صورتی که سیستم فاقد RAM یا CPU باشد نیز امکان پذیر شده است. چیپست ITE IT8951E کنترل و مدیریت فرآیند مورد نظر را بر عهده دارد.

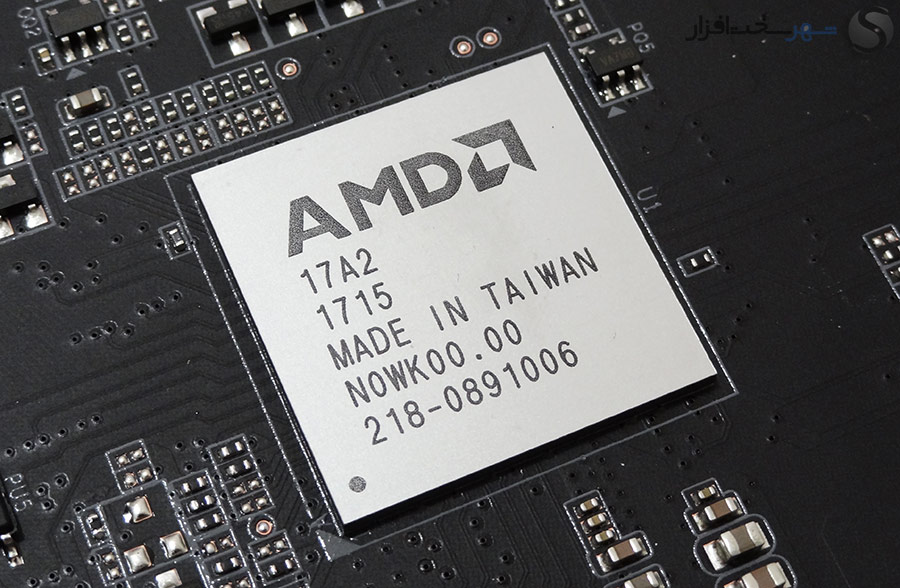

در تصویر بالا نیز قلب این مادربرد یعنی AMD X399 را ملاحظه می‌کنید. متأسفانه فعلاً اطلاعاتی در مورد Lithography، توان مصرفی و ابعاد دقیق آن در دسترس نیست.

متد و سیستم تست

متد و سیستم تست

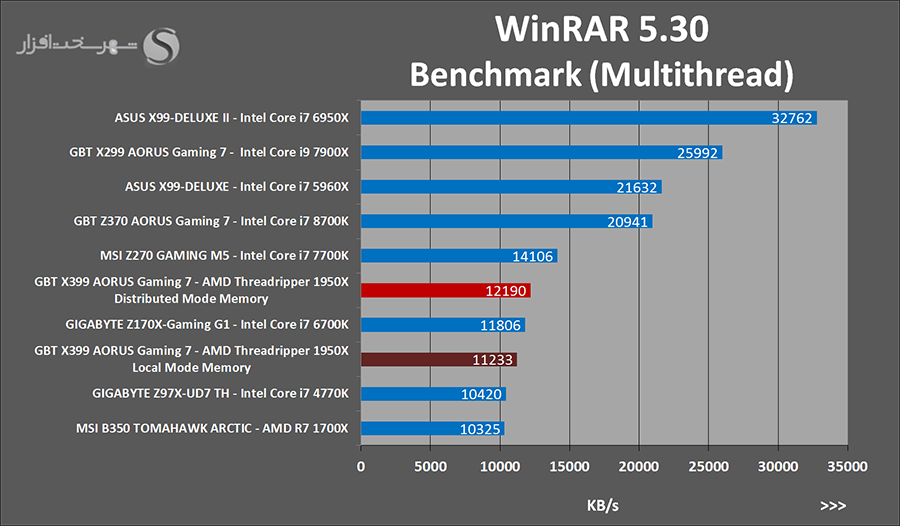

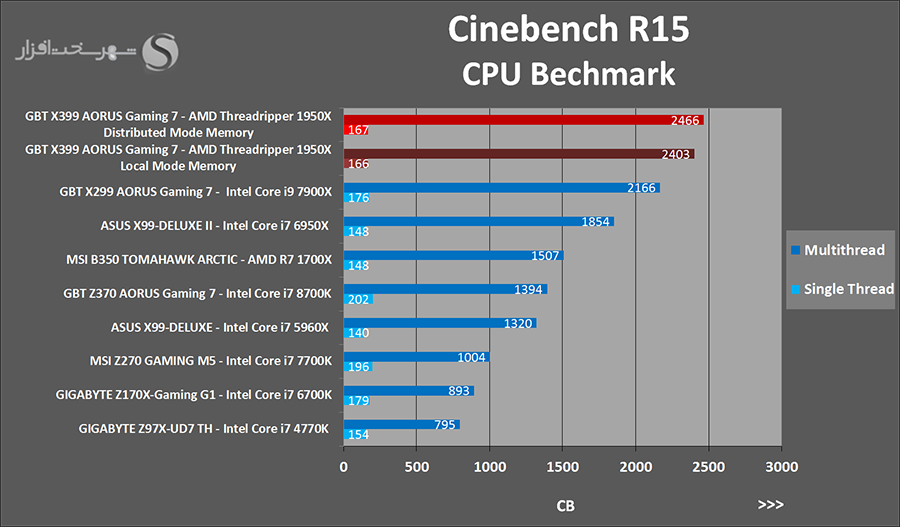

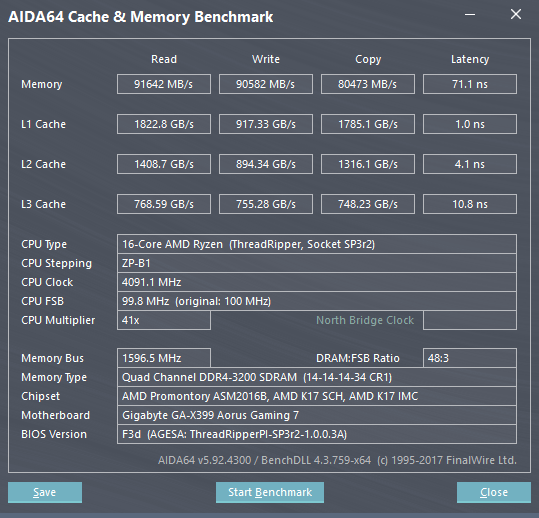

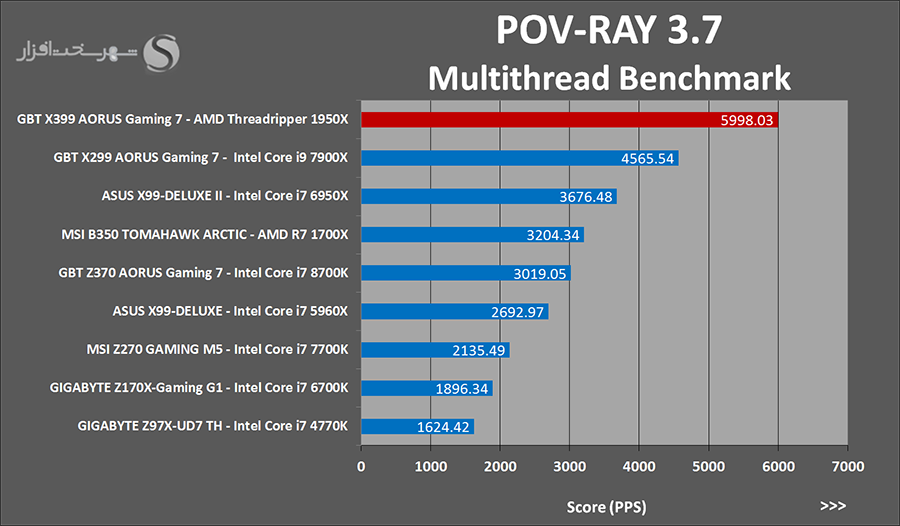

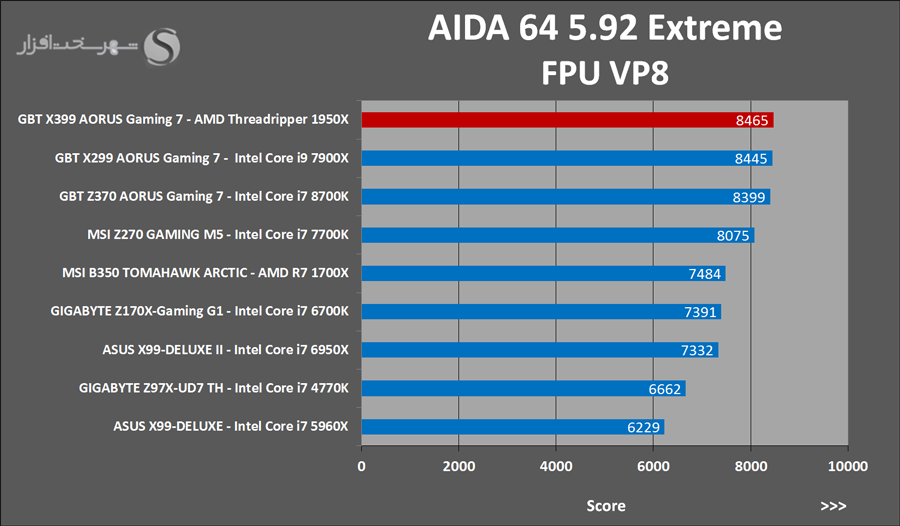

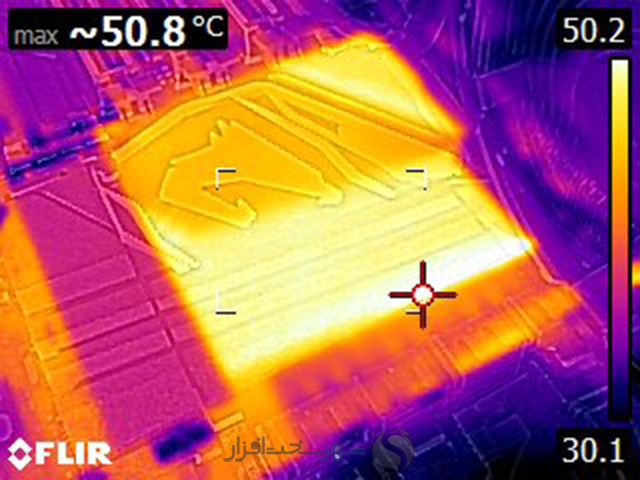

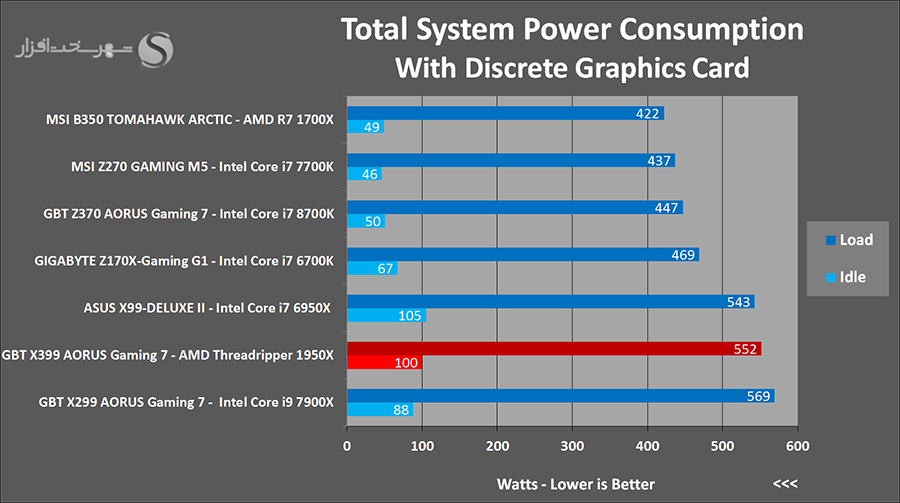

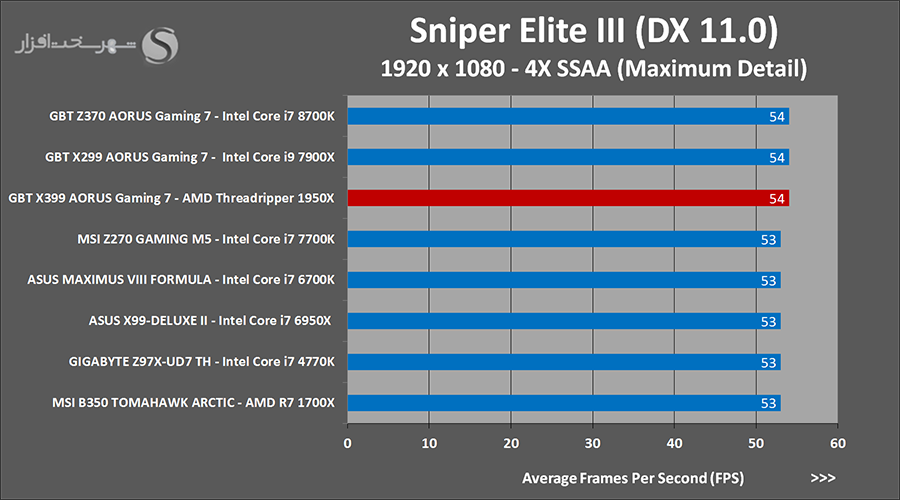

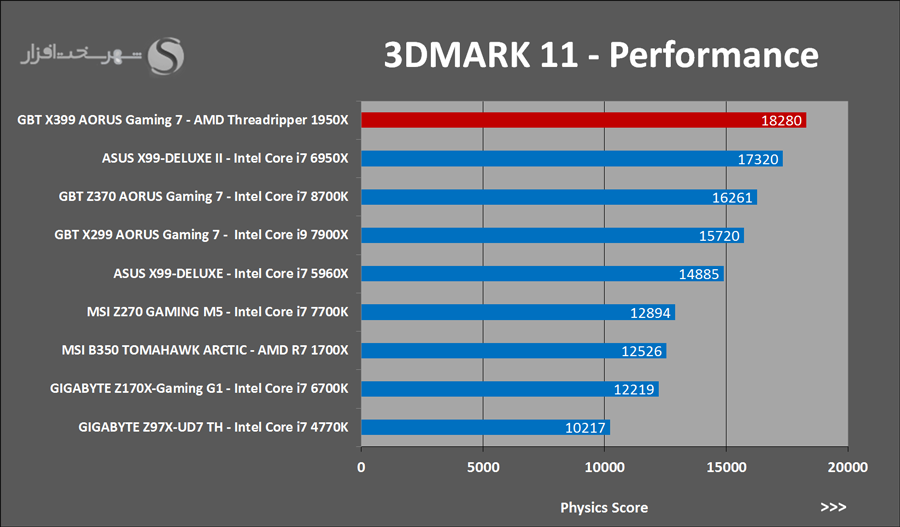

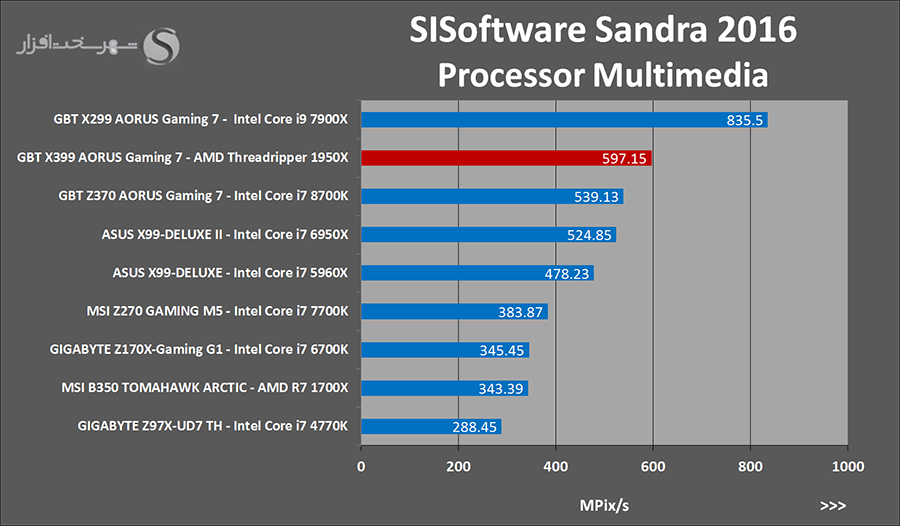

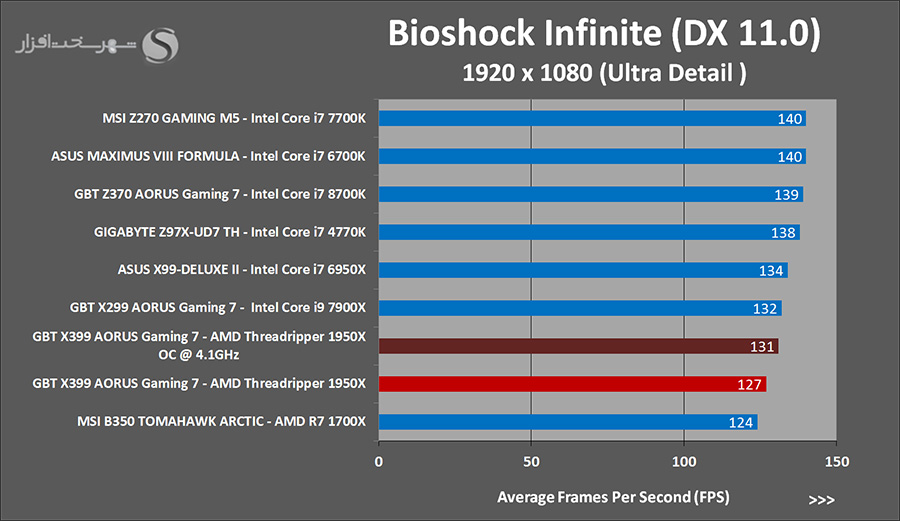

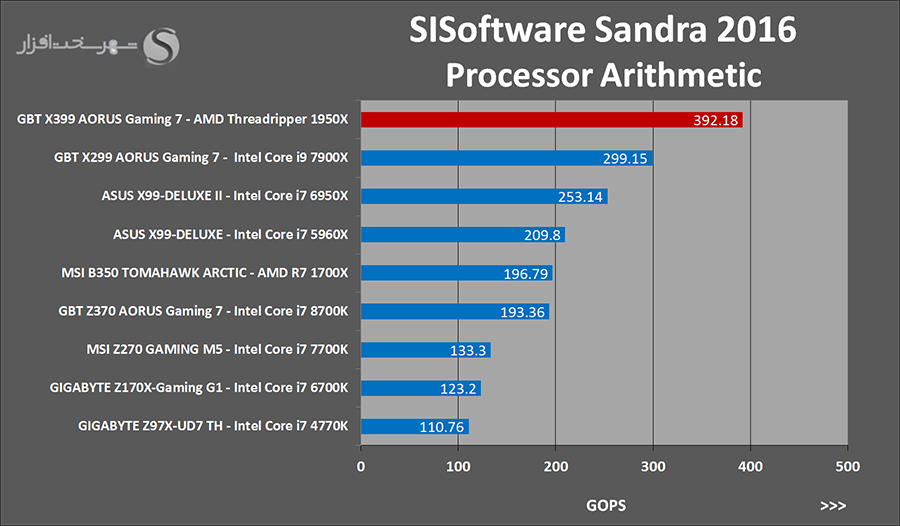

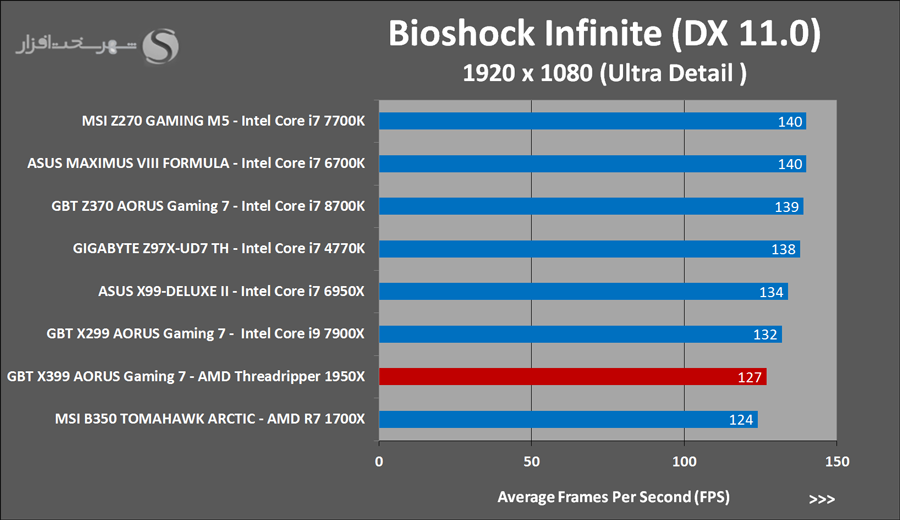

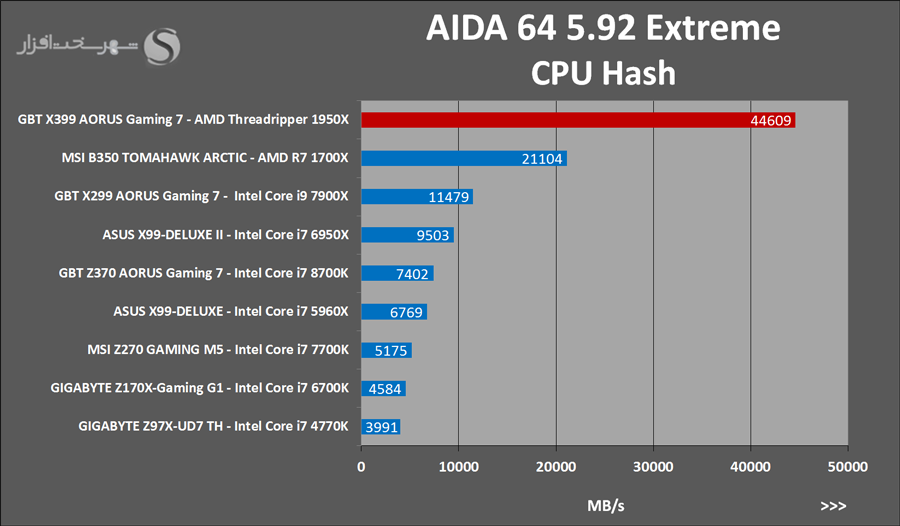

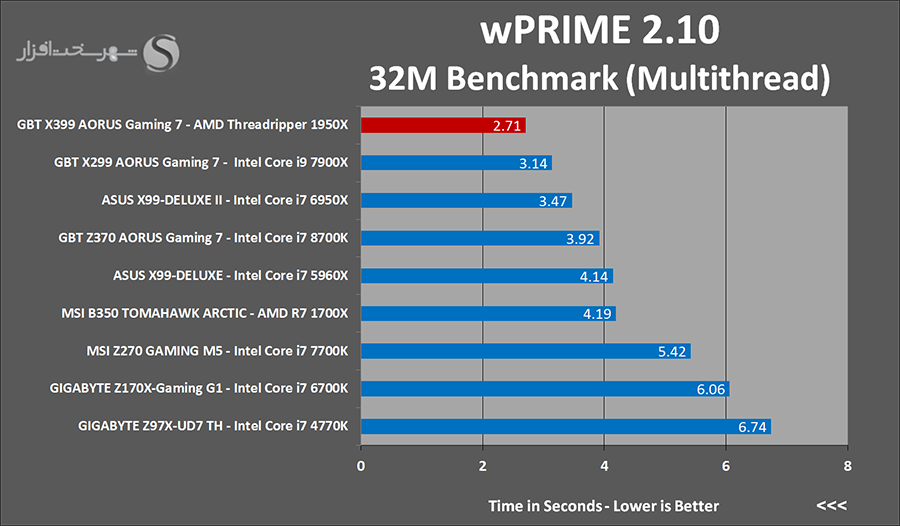

تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

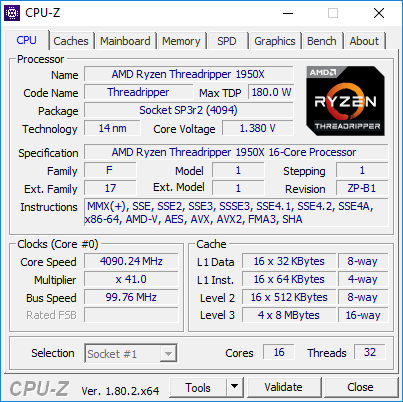

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

AMD RYZEN Threadripper 1950X 3.4GHz - 4.2GHzCPU
GIGABYTE X399 AORUS GAMING 7 - F3d BiosMainboard
G.SKILL TRIDENTZ 32GB (4x8GB Quad Channel ) DDR4 3200 MHz – CL14RAM
Silicon Power Velox V80 - 240 GB SATA IIISSD
Seagate Barracuda ST1000DM003 1TB 7200 RPM 64MB Cache SATA IIIHDD
GIGABYTE GEFORCE GTX 980 G1 GAMING 4GB GDDR5VGA
GREEN GP850B – OC+ 80Plus PlatinumPSU
Thermaltake Water 3.0 Riing RGB 360CPU Cooler
GREEN – OC StationCase
Windows 10 Pro 64-bit OS
Motherboard DVD Drivers
AMD Chipset Driver 17.3 WHQL
nVidia Graphics Driver 355.98 WHQL
Drivers


لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است. همچنین به دلیل عدم سازگاری کولر فعلی سیستم تست لابراتوار با سوکت TR4 به‌ناچار مجبور به استفاده از خنک کننده آبی Thermaltake Water 3.0 Riing RGB 360 در این تست شدیم.

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

از نکات جالب در این بخش می‌توان به بایاسینگ حافظه RAM با Command Rate 1T اشاره کرد! این در حالی است که همین ماژول‌ها در پلتفرم اینتل با Command Rate 2T کار می‌کنند.

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

  • 3DMARK 2013 v1.5.915
  • 3DMARK 11 v1.0.132
  • PCMARK 7 1.4.0
  • PCMARK 8 v2.5.419
  • AIDA64 Extreme Edition 5.92.4300
  • CrystalDiskMark 5.0.2
  • CINEBENCH R15
  • Dolphin Benchmark 4.0.2
  • POV-Ray 3.7
  • CPU-Z 1.79.1
  • OCCT 4.5.0
  • FurMark 1.17.0.0
  • SiSoftware Sandra Professional Business 2016.01.22.10
  • MediaEspresso Media Convertor Deluxe 7.5.8022.61105
  • Super PI 1.9 WP
  • wPRIME 2.10
  • 7-Zip 15.14
  • WinRAR 5.30
  • Bioshock Infinite
  • Sniper Elite III
  • Batman: Arkham Origins
  • GTA V
  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.31
  • Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.



GIGABYTE Refreshed BIOS

GIGABYTE Refreshed BIOS
چند وقتی می‌شود که رابط گرافیکی UEFI Bios مادربردهای نسل جدید گیگابایت به‌کل تغییر کرده است. از نظر ما شاید از نظر ظاهری این محیط جدید یک قدم رو به عقب محسوب شود. رابط گرافیکی قبل به‌مراتب زیباتر و حرفه‌ای‌تر به نظر می‌رسید؛ اما در رابط کاربری جدید به نظر می‌رسد طراحی ساده و دسترسی سریع‌تر به پارامترها و منابع در دستور کار قرار گرفته است.

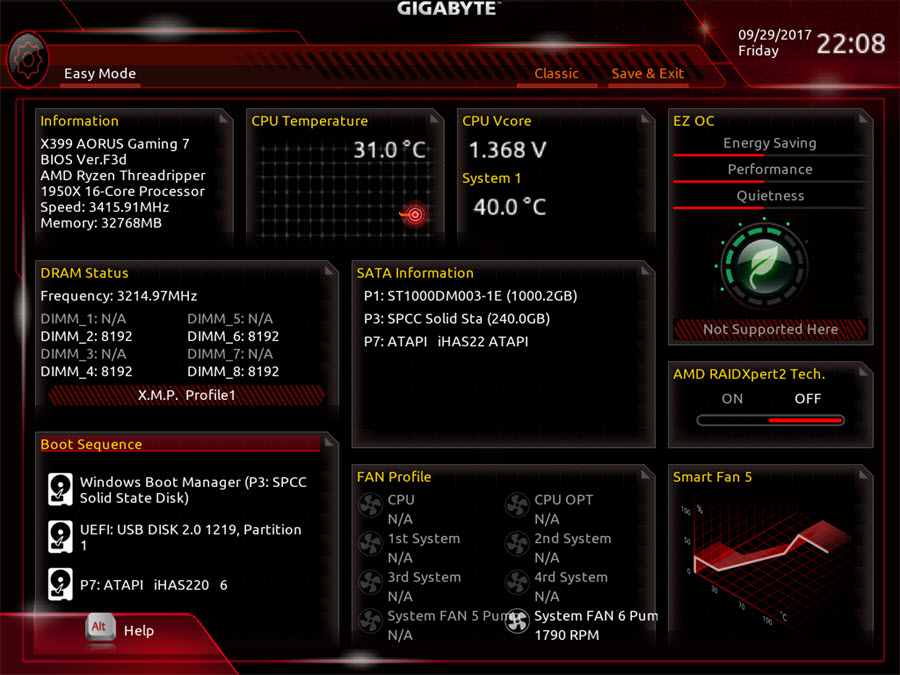

نسل جدید UEFI Bios مادربردهای گیگابایت همانند نسل قبل دارای 2 رابط Easy Mode و Advanced Mode است که البته رابط Easy Mode به‌صورت پیش فرض بارگذاری می‌شود.

همان‌طور که در تصویر بالا ملاحظه می‌کنید در رابط گرافیکی Easy Mode سعی شده تا مهم‌ترین پارامترها و مشخصات سیستم اعم از حرارت و ولتاژ پردازنده و مادربرد، تجهیزات ذخیره‌سازی متصل شده به سیستم، سرعت چرخش فن‌ها و اولویت بندی دستگاه‌های مختلف برای Boot کردن سیستم و ... همگی در کنار هم و تنها در یک صفحه گنجانده شود.

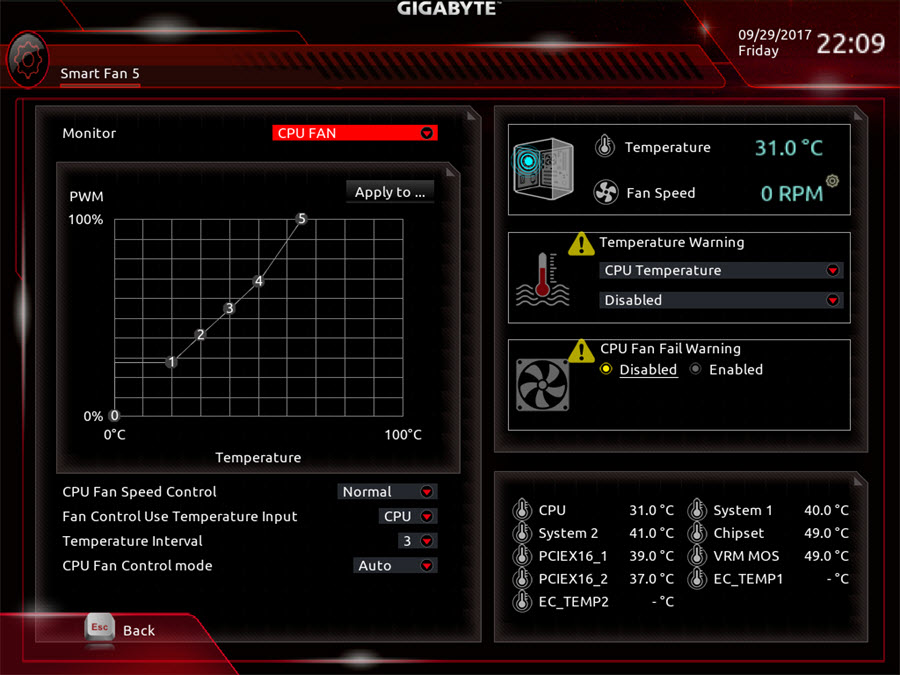

در بخش Smart Fan این رابط، قابلیت مانیتورینگ آنی، تعیین پروفایل‌های از پیش آماده و حتی دستی مختلف برای تمامی کانکتورهای فن تعبیه شده بر روی PCB مادربرد فراهم شده است. همچنین این امکان فراهم شده تا در زمانی که فن‌های متصل شده به سیستم از نوع PWM نیستند (فن‌های با کانکتور 3Pin)، از تکنیک قدیمی تغییر ولتاژ DC برای کنترل سرعت فن استفاده شود. علاوه بر این همان‌طور که در تصویر بالا ملاحظه می‌کنید هر 6 حس‌گر تعبیه شده بر روی برد حرارت نمونه برداری شده از بخش‌های مختلف مادربرد را به‌صورت آنی گزارش می‌کنند.

Q-Flash نیز که سامانه به‌روزرسانی مادربردهای گیگابایت است در این نسخه کاملاً گرافیکی شده است. البته کماکان قابلیت به‌روزرسانی مستقیم توسط اینترنت برای آن فراهم نشده است.

در این رابط کاربری حتی به‌صورت کاملاً گرافیکی و کاربرپسند امکان تغییر رنگ و جلوه‌های نورپردازی مادربرد نیز فراهم شده است.

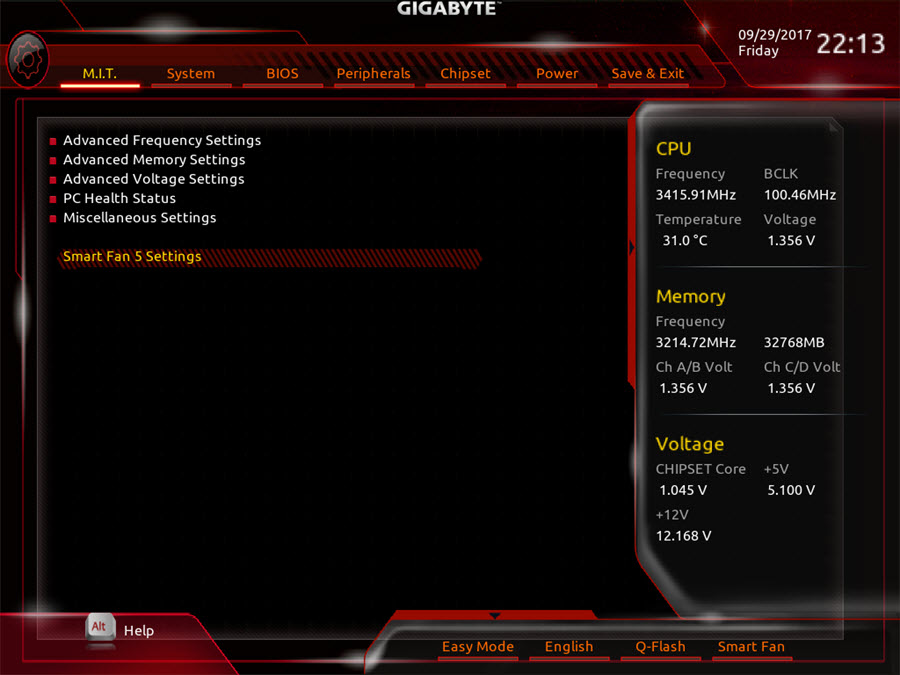

در بخش Advanced Mode که بیشتر مورد علاقه حرفه‌ای‌ها و اورکلاکرها قرار می‌گیرد در دو بخش مجزا در سمت راست و پایین تصویر قابلیت دسترسی سریع به بخش‌های مختلف Bios نظیر Q-Flash، Easy Mode، Smart Fan و همچنین مانیتورینگ آنی حرارت و ولتاژ بخش‌های مهم سیستم فراهم شده است.

همچنین یکی از دیگر از قابلیت‌هایی که جدیداً به این رابط کاربری اضافه شده، توضیحات راهنمای در نظر گرفته شده برای اکثر پارامترهای موجود در این Bios است. در صورتی که با عملکرد هر پارامتری آشنایی ندارید کافی است پارامتر مورد نظر را انتخاب کرده و بر روی کیبورد کلید Alt را فشار دهید. بلافاصله در گوشه سمت راست این رابط کاربری توضیحات مختصری در مورد پارامتر مورد نظر نمایان خواهد شد.

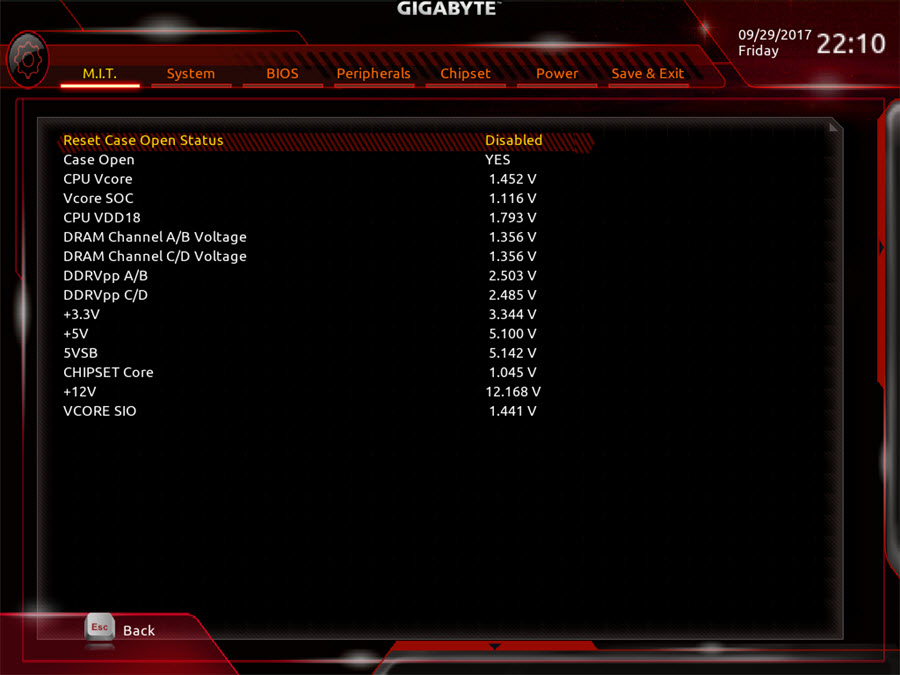

در تصویر بالا نیز امکانات بخش مانیتورینگ ولتاژ بخش‌های مختلف این مادربرد را ملاحظه می‌کنید. پارامترهایی که بسیار کاربردی هستند و فوق‌العاده دقیق و بی‌نقص عمل می‌کنند.

همانند تمامی Bios های UEFI جدید قابلیت Print Screen به‌واسطه فشردن کلید F12 و ذخیره آن در USB Flash با فرمت FAT16/32 فراهم شده است. سرعت مرور صفحات و تغییر پارامترها با کیبورد کمی کندتر از حد انتظار است ولی نمی‌توان آن را ایراد تلقی کرد. حساسیت حرکت ماوس نیز کمی پایین است ولی خوشبختانه در تنظیمات Bios این محیط یک گزینه برای تنظیم حساسیت ماوس در نظر گرفته شده بود که اتفاقاً کاملاً کاربردی بود.

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

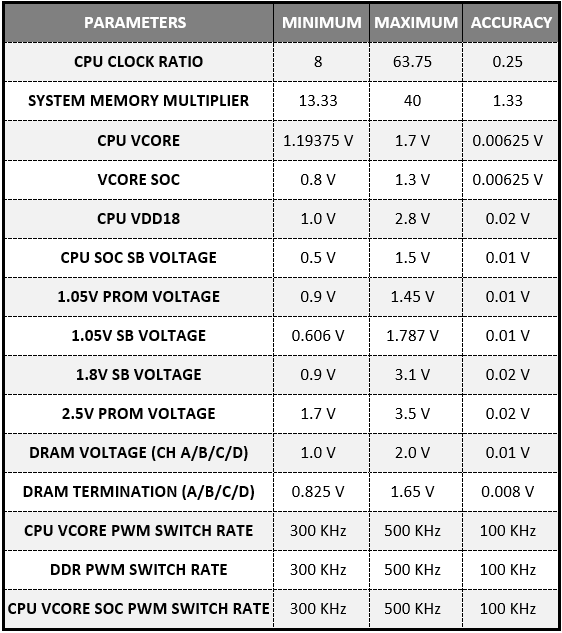

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها نیز به شرح زیر است:

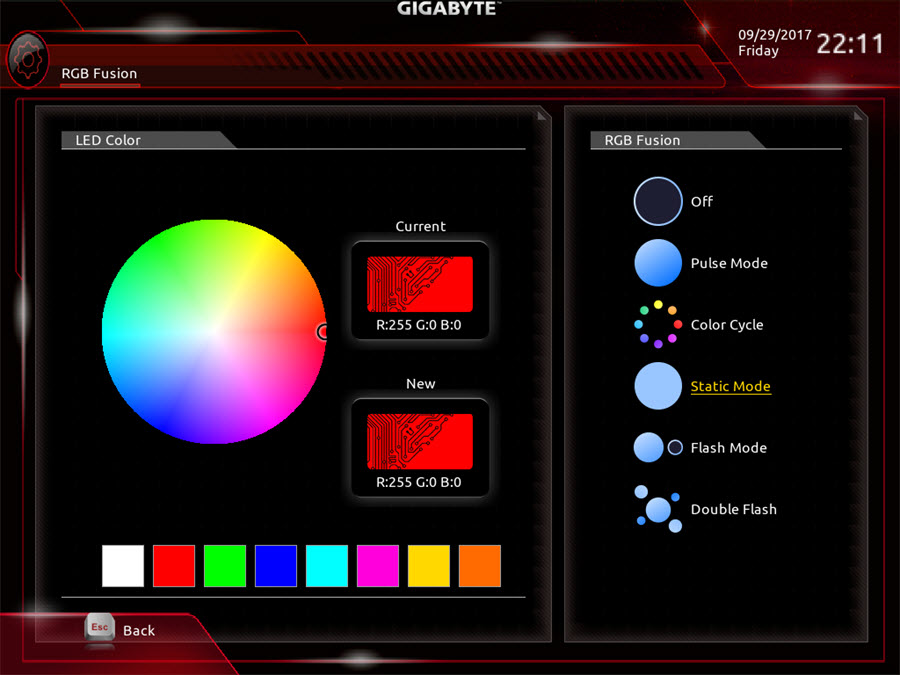

نورپردازی بی‌نظیر و چشم نواز تحت عنوان RGB FUSION

نورپردازی بی‌نظیر و چشم نواز تحت عنوان RGB FUSION

یکی از نقاط قوت این مادربرد نورپردازی بی‌نظیر در نظر گرفته شده برای آن است. همان‌طور که در تصویر بالا مشاهده می‌کنید دیودهای نورانی RGB در این مادربرد به‌صورت کلی در 4 بخش تعبیه شده‌اند. بخش اول در بین تمامی DIMM های حافظه RAM، بخش دوم در میان تمام اسلات های توسعه، بخش سوم در پشت محافظ‌های پلاستیکی تعبیه شده بر روی پورت‌های پنل پشتی و قطعات مربوط به سیستم صوتی و بخش چهارم در پشت هیتسینک چیپست جاسازی شده‌اند.

علاوه بر این دو کانکتور مخصوص یکی در بخش پایینی و دیگری در بخش بالایی PCB نیز در نظر گرفته شده است تا در صورت نیاز کاربر با اتصال نوارهای RGB LED 12V موجود در بازار به آن از یک نورپردازی نمام عیار لذت ببرد. نکته جالب توجه در مورد این کانکتورهای 5Pin انعطاف و قابل برنامه ریزی بودن آن‌ها است. در واقع برای کاربر این امکان فراهم شده تا عملکرد هر یک از پین‌های R G B W را در نرم افزار مربوطه به‌صورت مستقل تغییر داده تا با نوار RGB LED مورد نظر سازگار شود. همچنین به لطف پین W این کانکتورها قابلیت اتصال این بخش به نوارهای LED با قابلیت پشتیبانی از نور سفید خالص و اختصاصی نیز فراهم شده است. این دو کانکتور از نوارهای RGB LED از نوع 5050 با حداکثر جریان 2A و طول 2 متر پشتیبانی می‌کنند.

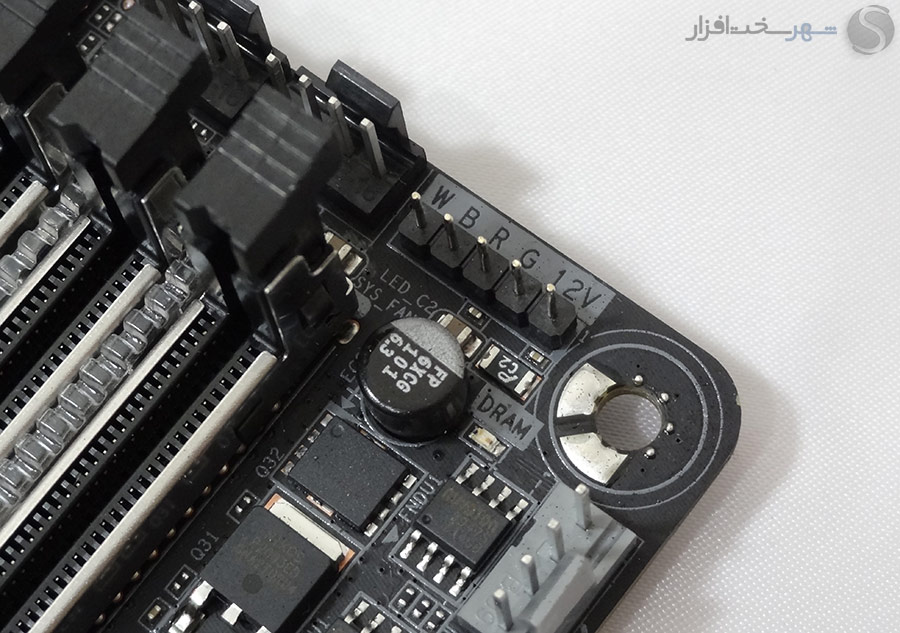

اما همان‌طور که در تصویر کانکتور RGB LED تعبیه شده در بخش پایینی PCB مشاهده می‌کنید یک کانکتور مشکی رنگ از نوع 3-Pin نیز در این تصویر مشاهده می‌شود. این کانکتور D_LED (Digital LED) نامیده شده است و جهت اتصال به سامانه‌های نورپردازی مجزا طراحی شده است. این کانکتور قابلیت اتصال به سامانه‌های نور پردازی دیجیتال از نوع 5050 با ولتاژ 5V/12V با طول حداکثر 5 متر، شدت جریان حداکثر 2 آمپر و یا دارای حداکثر 300 عدد RGB LED را دارا می‌باشد.

اما یک سیستم نورپردازی بی‌نظیر بیش از تمهیدات سخت‌افزاری به یک نرم افزار بسیار قدرتمند نیاز دارد. کمپانی گیگابایت در این مورد هم سنگ تمام گذاشته و نرم افزار جدید RGB FUSION را برای این سری از مادربردهای خود در نظر گرفته است. همان‌طور که مشاهده می‌کنید این نرم افزار به دو بخش کلی Basic و Advanced تقسیم می‌شود که در بخش Basic قابلیت انتخاب 16.7 میلیون رنگ و 6 جلوه نورپردازی مختلف برای تمامی RGB LED های رو برد به‌صورت هم‌زمان فراهم شده است.

در بخش Advanced این نرم افزار تقریباً هر کاری ممکن شده است! در این بخش می‌توان رنگ و جلوه نورپردازی دیودهای نورانی هر یک از بخش‌های مادربرد را به‌صورت مستقل کنترل و مدیریت کرد! حتی می‌توان 3 پروفایل مختلف برای این وضعیت‌ها تعیین و در کمترین زمان ممکن آن‌ها را فراخوانی کرد. علاوه بر این، امکان ذخیره‌سازی و یا فراخوانی پروفایل‌های از پیش تعیین شده نیز برای این نرم افزار فراهم شده است! البته در این حالت جلوه‌های نورپردازی کمی محدودتر می‌شوند.

در نسخه جدید این نرم افزار حتی این قابلیت فراهم شده تا تمامی قطعات جانبی سازگار با RGB Fusion را نیز بتوان با همین نرم افزار همگام سازی کرد.

همان‌طور که ملاحظه می‌کنید در این بخش همان‌طور که اشاره شد قابلیت کالیبراسیون نوارهای RGB LED متصل شده به هر دو کانکتور RGBW روی برد فراهم شده است.

همچنین برای بخش D_LED یا همان سامانه‌های نورپردازی دیجیتال یک بخش مجزا همراه با 10 حالت نورپردازی از پیش تعیین شده پیش بینی شده است!

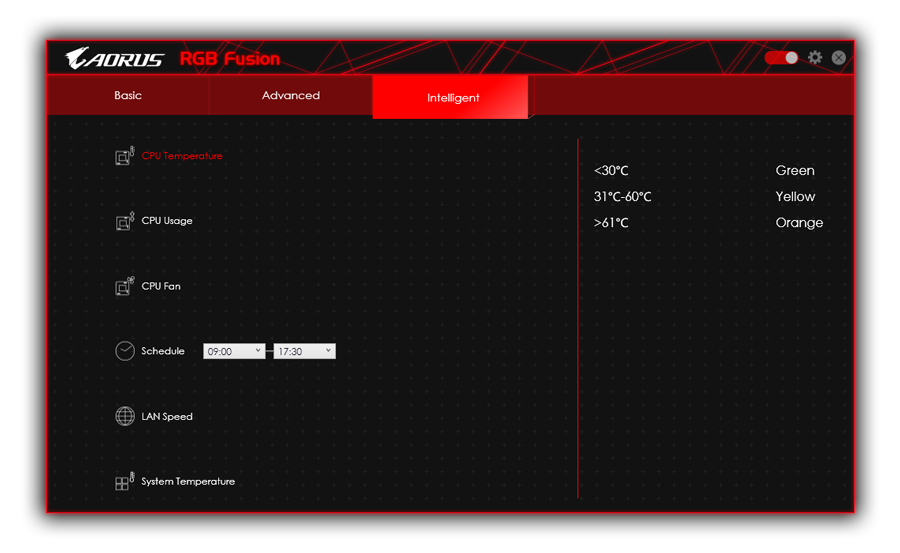

همچنین یکی از قابلیت‌های ویژه حالت هوشمند این سیستم نورپردازی امکان تغییر رنگ از سبز تا قرمز بر اساس حرارت بخش‌های مختلف سیستم، میزان زیر بار بودن پردازنده، بازه زمانی، سرعت تبادل اطلاعات درگاه LAN و سرعت چرخش فن پردازنده است.

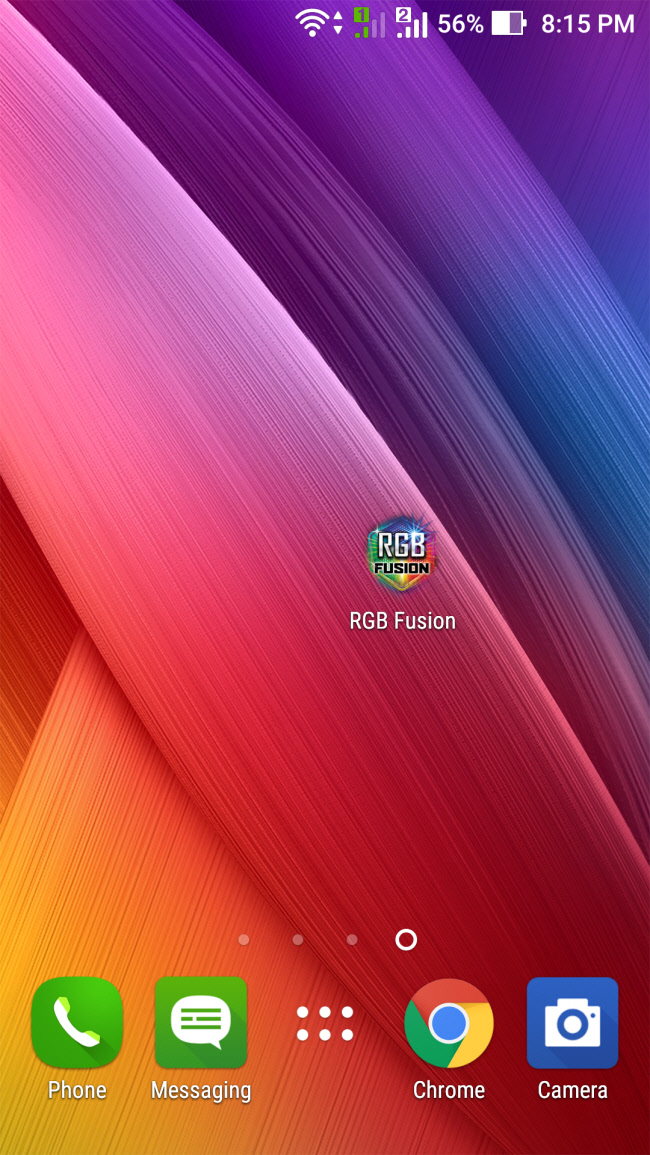

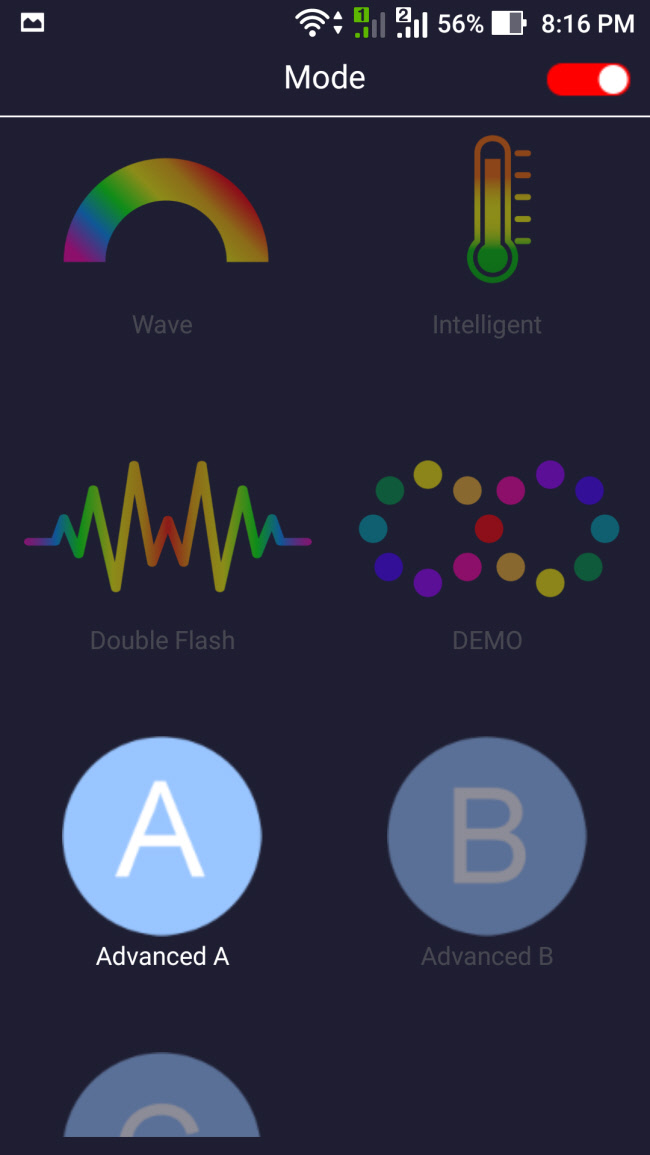

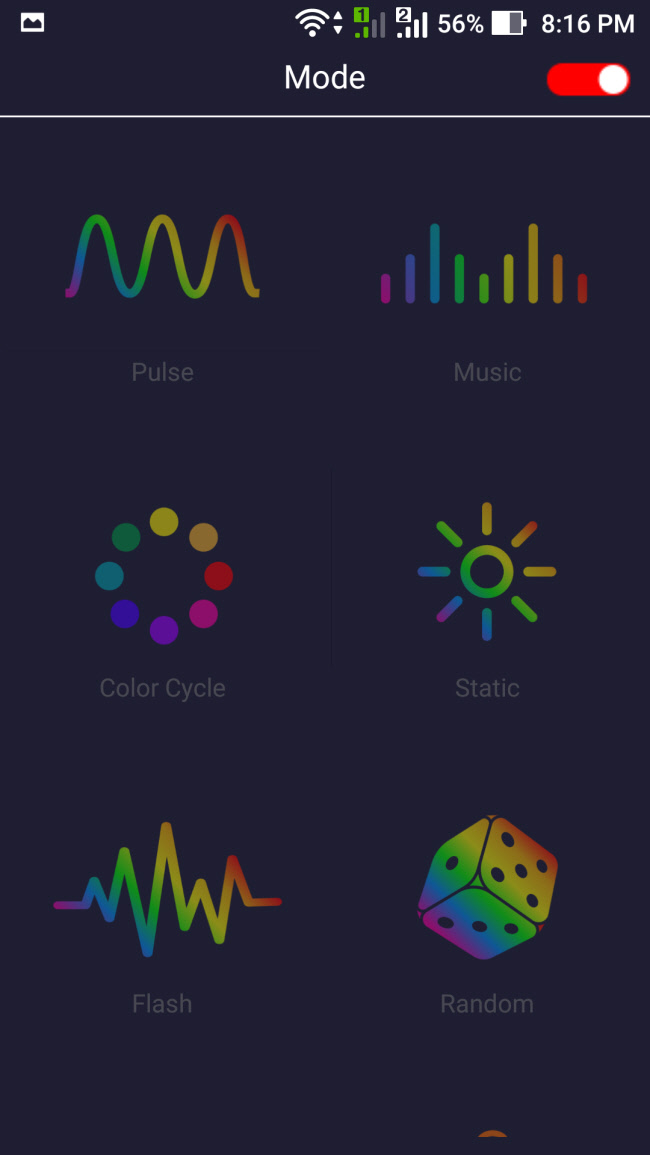

علاوه بر این در مادربردهای نسل جدید، نرم افزار RGB Fusion برای سیستم عامل‌های تلفن‌های هوشمند (اندروید و ios) نیز در نظر گرفته شده است. پس از دانلود و نصب این نرم افزار و البته باز کردن برخی پورت‌ها در فایروال سیستم عامل قابلیت کنترل و مدیریت سامانه نورپردازی این مادربرد توسط تلفن همراه شما نیز اماکن پذیر خواهد شد.


 البته قابلیت‌های این نرم افزار بسیار محدودتر از نسخه ویندوز است که امید است در نسخه‌های آتی امکانات بیشتری به این نرم افزار اضافه شود.

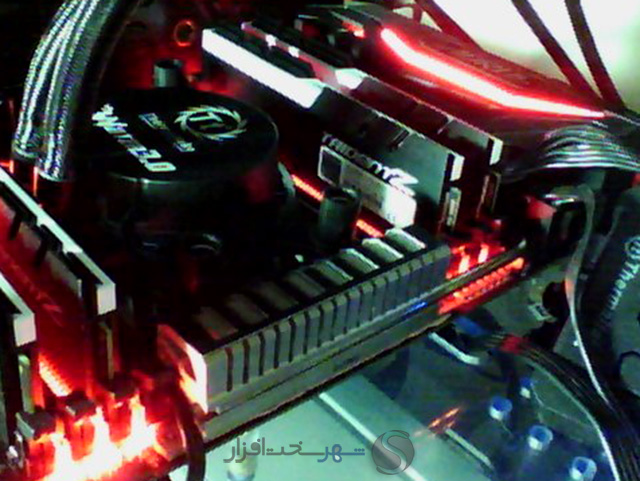

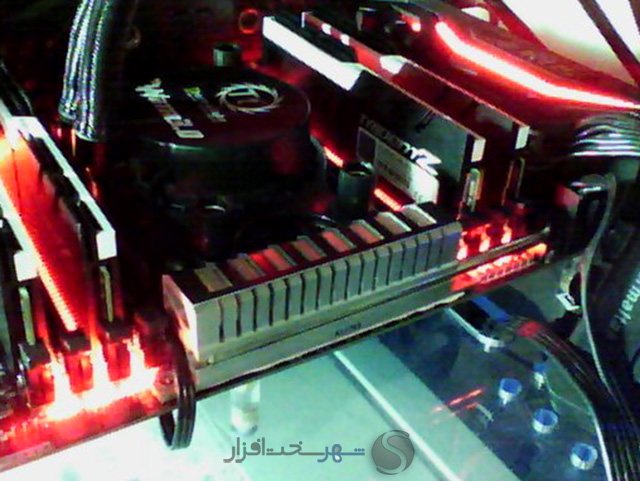

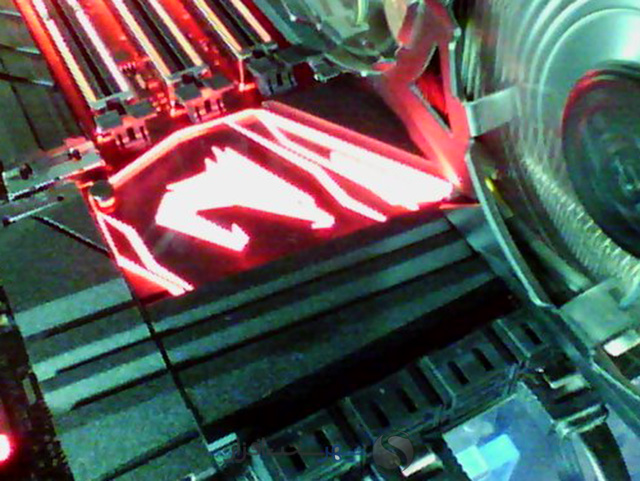

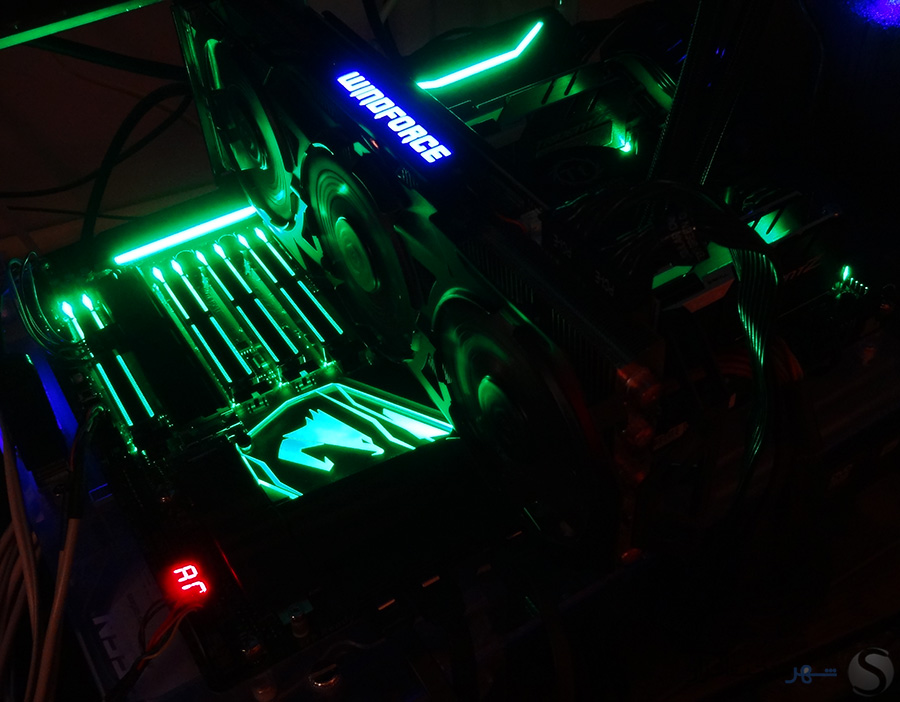

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی بی‌نظیر و خیره کننده این مادربرد را مشاهده کنید:

معرفی نرم افزارهای کاربردی همراه مادربرد

معرفی نرم افزارهای کاربردی همراه مادربرد

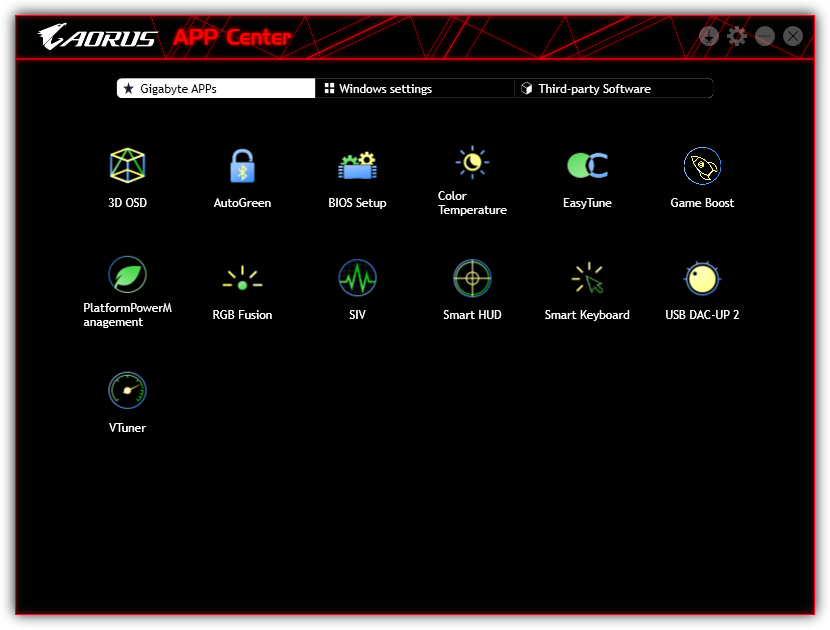

GIGABYTE APP CENTER
همواره یکی از ویژگی‌های ممتاز و البته پرطرفدار مادربردهای رده بالا، مخصوص اورکلاک و گیمینگ همراه داشتن نرم‌افزارهای کاربردی، اورکلاک سریع و آسان و مانیتورینگ می‌باشد. کمپانی گیگابایت نیز حدوداً 3 سالی می‌شود که بسته نرم‌افزاری تحت عنوان GIGABYTE APP CENTER را همراه با مادربردهای خود به‌صورت کاملاً رایگان عرضه می‌کند.

همان‌طور که ملاحظه می‌کنید مجموعه GIGABYTE APP CENTER در جدیدترین نسخه خود شامل بیش از 13 نرم افزار کاربردی می‌باشد که در ادامه به معرفی مهم‌ترین و البته کاربردی‌ترین آن‌ها می‌پردازیم.

در نرم افزار 3D OSD این امکان فراهم شده تا تمامی پارامترهای مهم سیستم را در حین گیمینگ بر روی صفحه نمایش مشاهده کنید.

در نرم افزار Color Temperature همان طور که اسم آن مشخص است قابلیت کنترل دمای رنگ و حذف Blue Light جهت جلوگیری از خستگی زودهنگام چشم‌ها در فواصل طولانی مدت خیرگی به صفحه نمایش فراهم شده است.

نرم افزار Game Boost نیز تمامی سرویس‌های غیرضروری سیستم عامل را جهت افزایش کارایی سیستم در حین گیمینگ غیرفعال می‌کند.

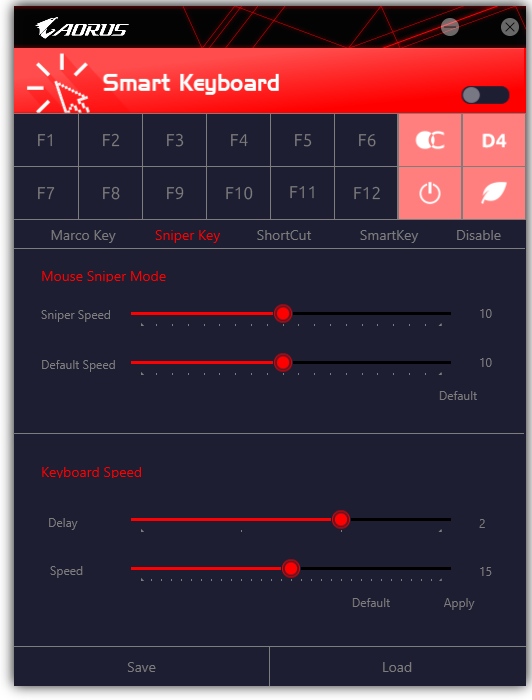

Smart Keyboard نیز نرم افزاری است که در آن قابلیت تنظیم پارامترهای مهم کیبورد و ماوس و از آن مهم‌تر تعریف میانبرهای متعدد برای دسترسی سریع‌تر به فرمان‌ها و امکانات دلخواه کاربر فراهم شده است.

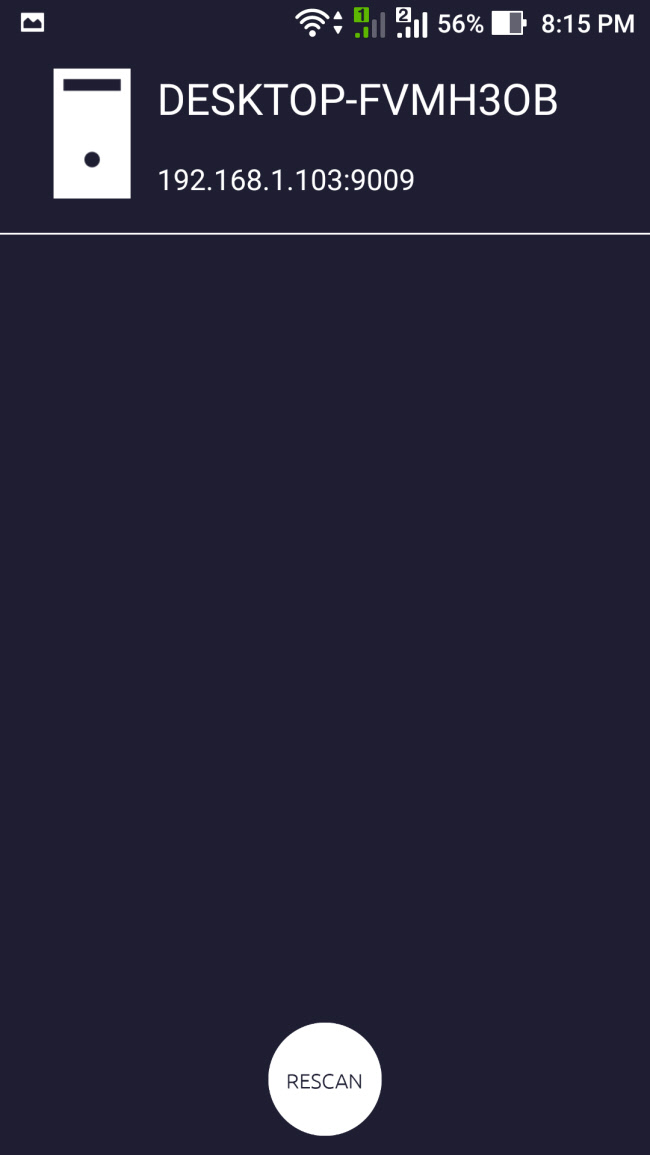

همان‌طور که اشاره شد یکی از قابلیت‌های بی‌نظیر این مادربرد USB DAC-UP 2 و قابلیت تنظیم سطح ولتاژ 5V پورت‌های USB 3.0 زرد رنگ تعبیه شده در پنل پشتی و Header های تعبیه شده بر روی PCB می‌باشد. نرم افزار USB DAC-UP 2 دقیقاً برای همین منظور کاربرد دارد.

متأسفانه به دلایلی نامعلوم که موفق به حل آن نشدیم با اجرای نرم افزارهای SIV (System Information Viewer) و Easy Tune سیستم ناپایدار شده و با صفحه Blue Screen مواجه می‌شدیم. علیرغم نصب آخرین نسخه و حتی نصب آن بر روی یک ویندوز Fresh مجزا نیز مشکل حل نشد.

تست‌های مدیریت مصرف انرژی

تست‌های مدیریت مصرف انرژی

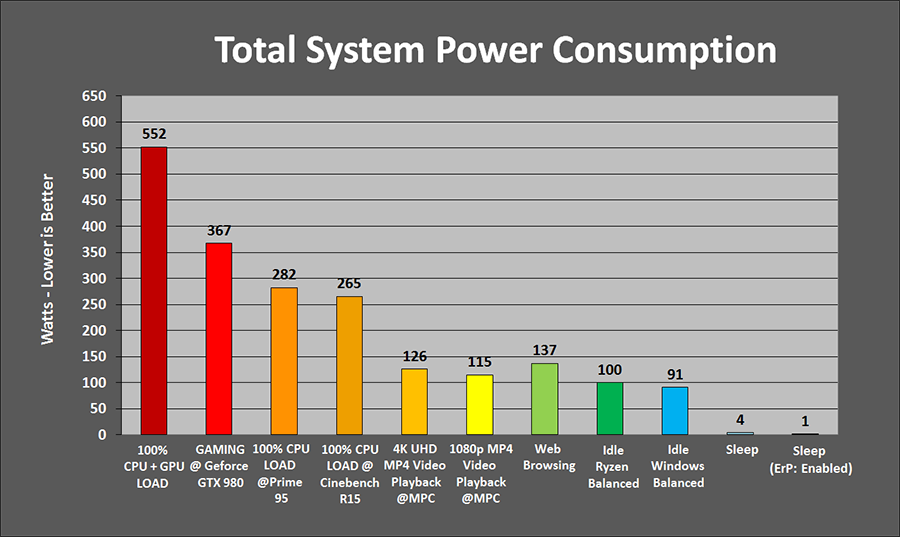

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

همان‌طور که پیش بینی می‌شد با پلتفرمی بسیار پرمصرف روبرو هستیم. حتی علیرغم کامل بودن امکانات چیپست PCH X399 و عدم نصب تراشه‌های جانبی متعدد بر روی مادربردهای این پلتفرم، مصرف حالت بی‌باری سیستم در مقایسه با پلتفرم‌های میان رده به‌مراتب بالاتر است.

اما همانند روال قبلی همواره سعی کردیم اولین تست یک پلتفرم با پردازنده و مادربردهای مبتنی بر معماری جدید همراه با آنالیز مصرف انرژی در شرایط و کاربردهای مختلف باشد. در نمودار زیر می‌توانید نتیجه این آنالیز را مشاهده کنید:

از نمودار بالا چند نکته مهم می‌توان استخراج کرد:

- کاملاً مشخص است که با فعال‌سازی پارامتر ERP در تنظیمات Bios توان مصرفی حالت Standby از 4W به کمتر از 1W تقلیل یافته است. شاید این میزان کاهش توان در نگاه اول چیزی به نظر نرسد اما اگر این مقدار را در فاصل طولانی مدت تخمین بزنید به مقادیر قابل توجهی خواهید رسید. مقادیری که علاوه بر صرف هزینه کمتر باعث صرفه‌جویی در مصرف انرژی خواهد شد. مصرف بالای این مادربرد در حالت Sleep به دلیل روشن ماندن RGB LED سامانه نورپردازی در حالت آماده به کار است.

- همان‌طور که ملاحظه می‌کنید ما در دو حالت میزان مصرف انرژی حالت بی‌باری (Idle) سیستم را اندازه گرفتیم. در حالت اول تنظیمات Balanced پیش فرض سیستم عامل انتخاب شده است که در این حالت فرکانس هسته پردازنده در وضعیت بی‌باری به حداقل ممکن نزول می‌کند؛ اما در حالت دوم که پس از نصب نرم افزار Ryzen Master به تنظیمات Power Option سیستم عامل اضافه می‌شود به دلیل افزایش کارایی و کاهش زمان تأخیر این حالت غیرفعال شده و همواره فرکانس هسته‌های پردازنده بر روی حداکثر مقدار تعیین شده تنظیم می‌شوند. AMD دلیل این امر را بهینه نبودن سیستم عامل‌های کنونی با پردازنده‌های با معماری Ryzen بیان کرده است. همان‌طور که ملاحظه می‌کنید این قابلیت حدوداً 10W به مصرف انرژی سیستم در حالت بی‌باری اضافه کرده است

- مصرف انرژی این پلتفرم در حین کاربردهای روزمره و عادی نظیر مرور وب و پخش فایل‌های چند رسانه‌ای بسیار بالاست.

- حداکثر توان مصرفی پردازنده طبق نتایج ما حدوداً 190W است که البته 10W اختلاف موجود در مقایسه با میزان اعلام شده توسط AMD برای این پردازنده (180W) می‌تواند به دلیل نصب ماژول‌های حافظه با فرکانس 3200MHz و تا حدودی تلفات حرارتی مدار رگولاتور ولتاژ پردازنده باشد.

- سامانه‌های مدیریت مصرف انرژی پردازنده و مادربرد در کاربردهای گیمینگ بسیار هوشمندانه عمل می‌کنند و در این بخش می‌توان نمره قبولی برای این پلتفرم در نظر گرفت.

- حداقل پاور پیشنهادی ما برای راه‌اندازی بدون دردسر این پلتفرم همراه با یک کارت گرافیک رده‌بالا، یک پاور Active PFC مدرن مجهز به دو کانکتور برق 8-Pin E-ATX و 4-Pin ATX و توان واقعی 750W الی 800W است. البته اگر نیازی به کارت گرافیک رده‌بالا ندارید و صرفاً یک کارت گرافیک رده پایین و ارزان قیمت نیازهای شما را برطرف می‌کند پاوری با توان واقعی 500W الی 550W انتخاب مناسبی برای این پلتفرم محسوب می‌شود. البته فراموش نکنید که پاور مورد نظر می‌بایست حتماً دارای دو کانکتور برق 8-Pin E-ATX و 4-Pin ATX باشد.

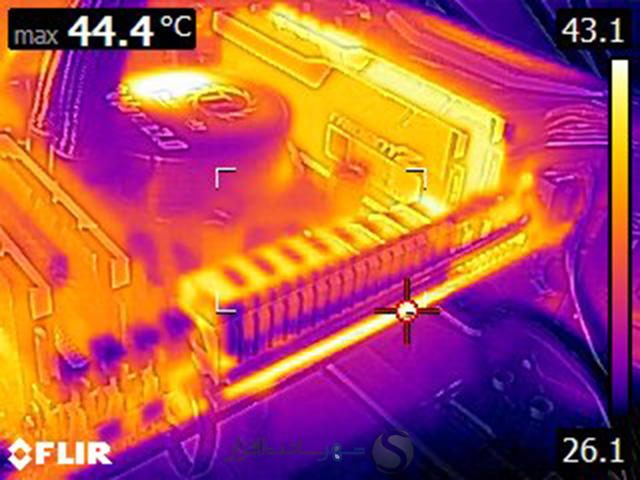

تست‌های حرارتی با استفاده از دوربین FLIR

تست‌های حرارتی با استفاده از دوربین FLIR
در این تست نیز حرارت داغ‌ترین نقطه از هیت سینک و یا قطعات مربوط به مدار رگولاتور ولتاژ پردازنده (VRM) و چیپست PCH را در دو وضعیت شرح داده شده در تست مدیریت مصرف انرژی با استفاده از دوربین حرارتی FLIR E5 اندازه گیری کردیم.

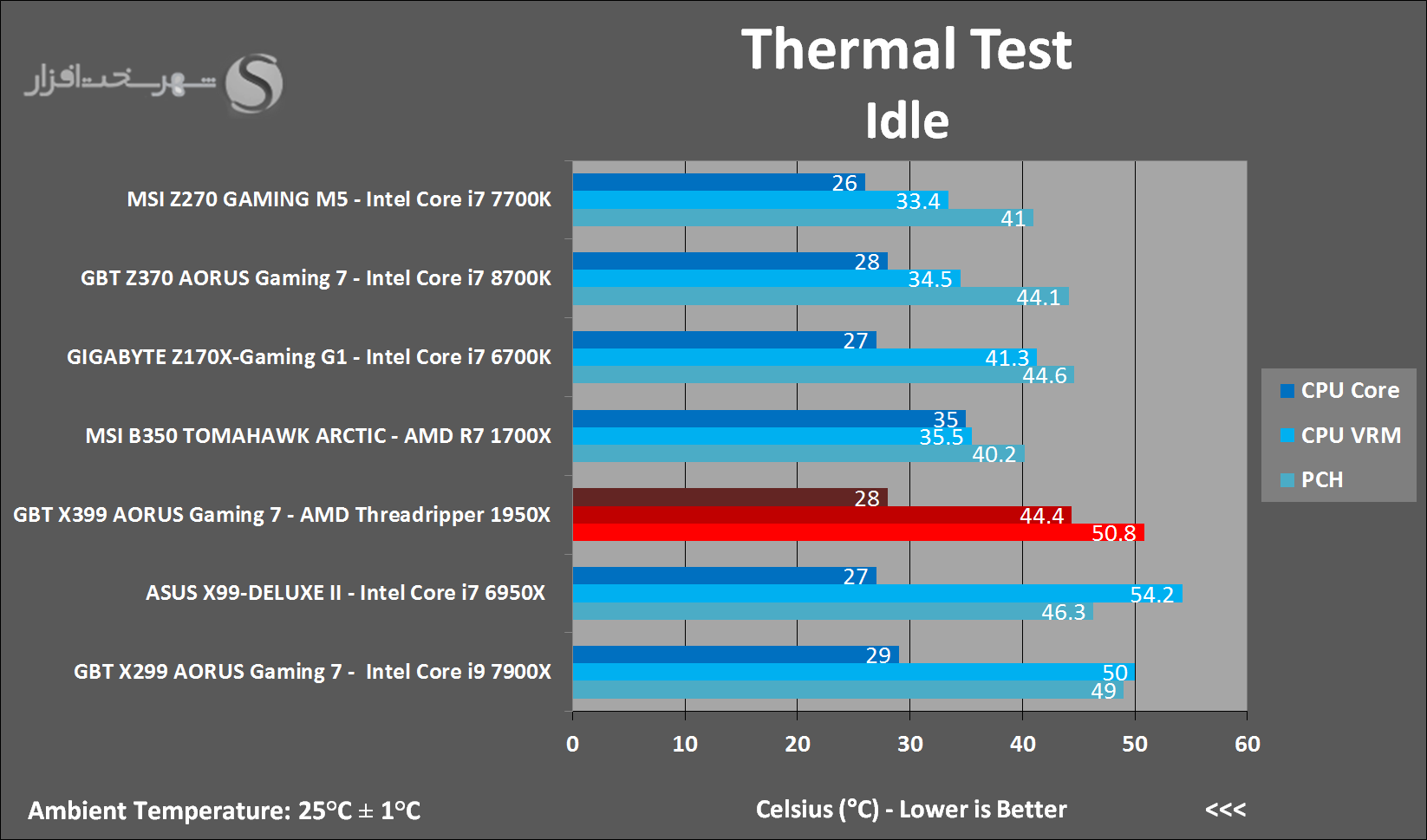

تصاویر ثبت شده در حالت بی باری (Idle) :

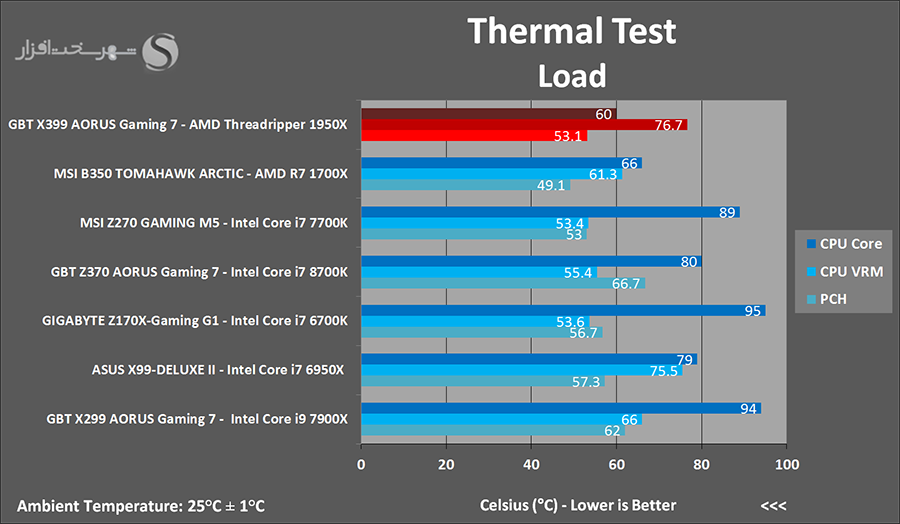

تصاویر ثبت شده در حالت بار کامل (Load) :

با توجه به اینکه در این پلتفرم به‌ناچار مجبور به استفاده از خنک کننده آبی بودیم عملاً تهویه مدار رگولاتور ولتاژ پردازنده نیز کاهش می‌یابد و همین امر باعث بالا رفتن دمای این بخش حتی در حالت Idle شده است؛ اما اگر به تست‌های حالت بار کامل سیستم توجه کنید متوجه خواهید شد که AMD در بخش انتقال حرارت از سطح Die پردازنده به IHS فوق‌العاده عمل کرده و همین امر سبب شده تا با وجود TDP 180W این پردازنده، حرارت به راحتی قابل کنترل باشد.

از نظر ما حتی خنک کننده‌های آبی مجهز به رادیاتور 120mm نیز به راحتی از پس کنترل حرارت پردازنده‌های پرمصرف این پلتفرم نیز بر خواهند آمد؛ اما گیگابایت نیز در بخش کنترل حرارت مدار VRM و PCH عملکرد خوبی داشته است. حداکثر حرارت کامپوننت های این بخش توسط دوربین حرارتی ما 76.7 درجه سانتی‌گراد ثبت شده که با وجود نصب خنک کننده آبی بر روی سیستم و سیستم خنک کننده بدون فن (Passive) این مادربرد در این بخش، قابل قبول به نظر می‌رسد. با این حال توصیه می‌کنیم در صورتی که قصد تهیه این پلتفرم را دارید حتماً از کیس های با تهویه استاندارد و دارای فن در بخش سقف کیس استفاده کنید.

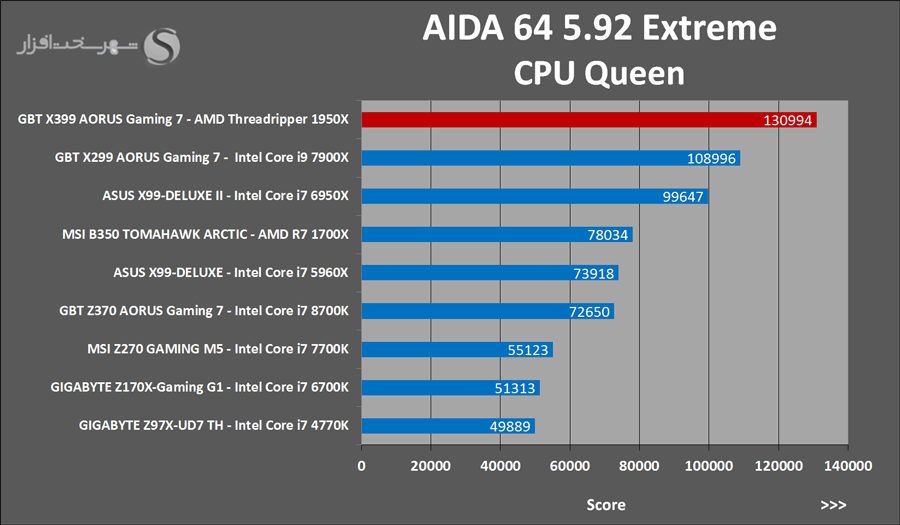

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64 5.9)

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64)

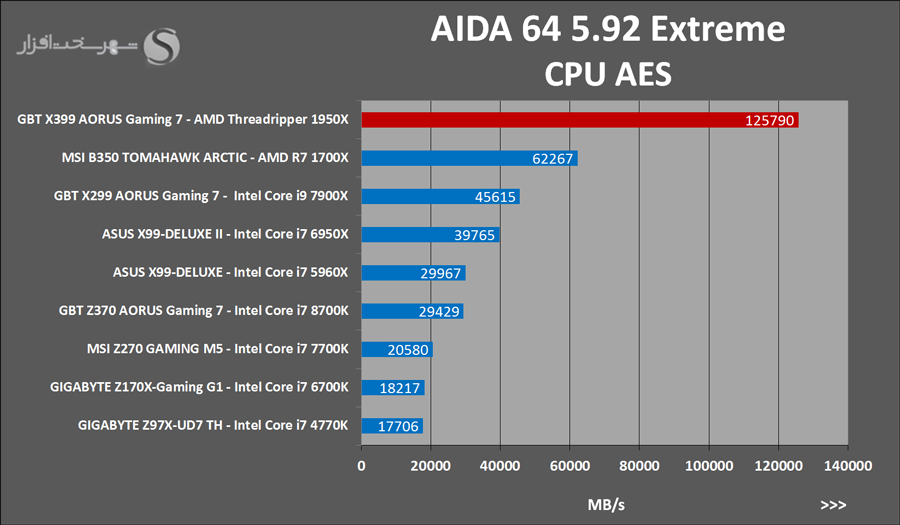

در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

همان‌طور که ملاحظه می‌کنید در اغلب تست‌های کاملاً Multithread و البته مدرن پردازنده پرچم دار 1000 دلاری این پلتفرم (AMD Ryzen Threadripper 1950X) غوغا می‌کند.

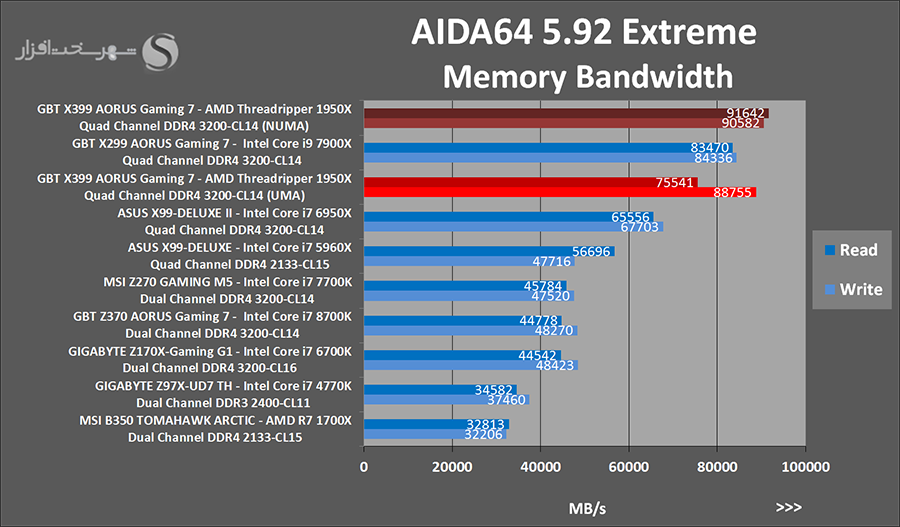

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.92

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64
تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

همان‌طور که در بخش معرفی این پلتفرم به آن اشاره شد کنترلر حافظه تعبیه شده در پردازنده‌های این خانواده دارای دو Mode مختلف می‌باشد. حالتی که به‌عنوان پیش فرض تعیین شده است UMA یا Distributed mode نامیده شده و در این حالت پردازنده به‌طور مساوی به‌تمامی ماژول‌های حافظه RAM دسترسی دارد. در این حالت پهنای باند و طیف دسترسی حافظه به حداکثر مقدار خود می‌رسد ولی به دلیل بزرگ بودن Die پردازنده‌های این پلتفرم سرعت دسترسی (Latency) دورترین هسته پردازنده نسبت به دورترین ماژول حافظه تقریباً دو برابر خواهد شد. در Mode دوم نیز که NUMA یا Local mode نامیده شده است هسته‌های پردازنده به نزدیک‌ترین ماژول حافظه دسترسی دارند و همین امر باعث کاهش زمان تأخیر دسترسی (Latency) خواهد شد. در این بخش ما تست‌های پهنای باند حافظه را در هر دو حالت تکرار کردیم. نتایج به شرح زیر است:

UMA (Distributed mode)

 NUMA (Local Mode)

به‌روشنی مشخص است که در حالت Local Mode پهنای خواندن از حافظه بیش از 20% افزایش و زمان تأخیر دسترسی به حافظه نیز به‌صورت میانگین 30% کاهش یافته و به مرز 71ns رسیده است! این در حالی است که در پیکربندی مشابه، پلتفرم HEDT اینتل 10% پهنای باند کمتر ولی حدوداً 50% زمان تأخیر (Latency) پایین‌تر است. به گفته AMD پیکربندی Local Mode حافظه در کاربردهایی که سرعت دسترسی به حافظه اولویت بیشتری نسبت به پهنای باند و حجم حافظه دارد (مانند برخی گیم ها) سودمند خواهد بود و حالت پیش فرض Distributed mode روی هم رفته در اکثر کاربردها، کارایی بیشتری خواهد داشت. ما نیز در تمامی تست‌های این بررسی، حالت پیش فرض Distributed mode را انتخاب کردیم. البته در ادامه در بخشی مجزا به آنالیز تفاوت کارایی این دو پیکربندی حافظه در تست‌های مختلف خواهیم پرداخت.

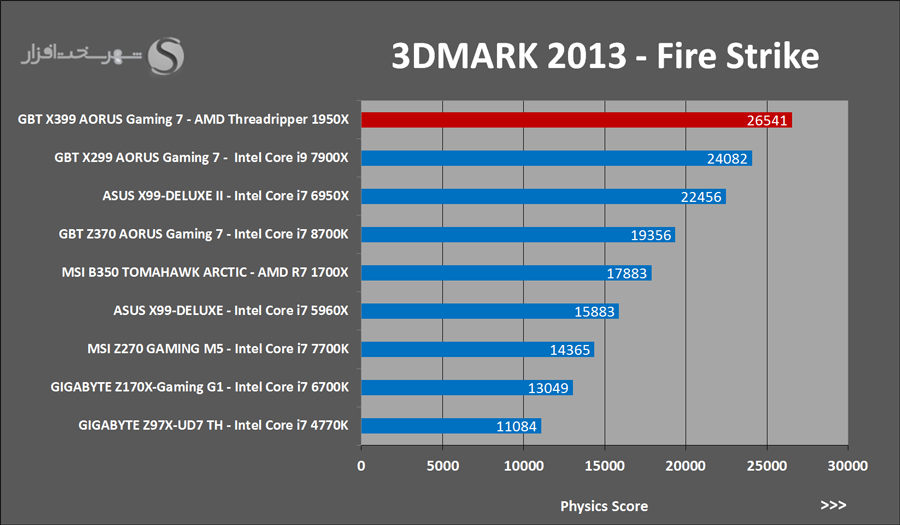

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013
سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

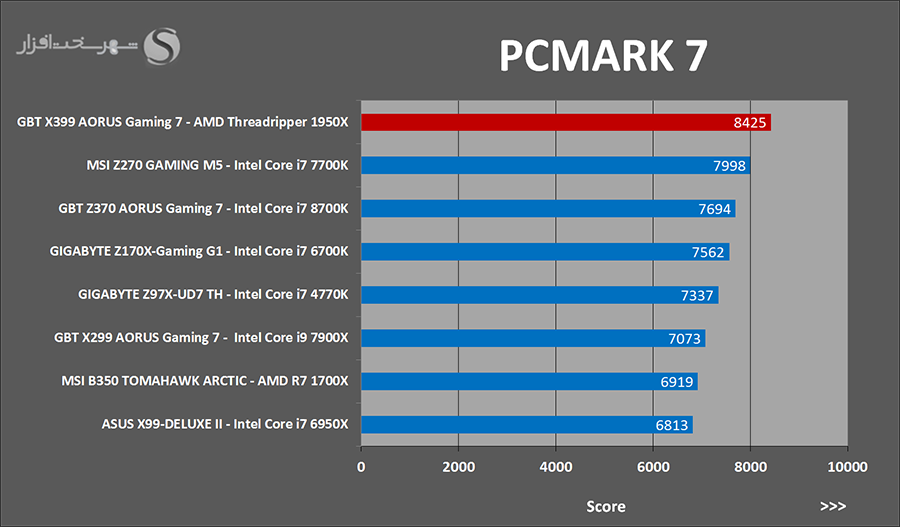

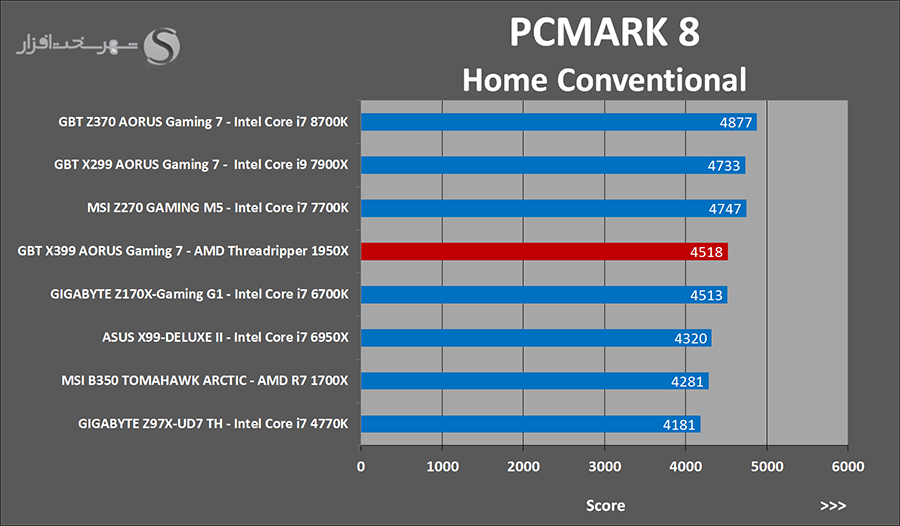

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8
در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

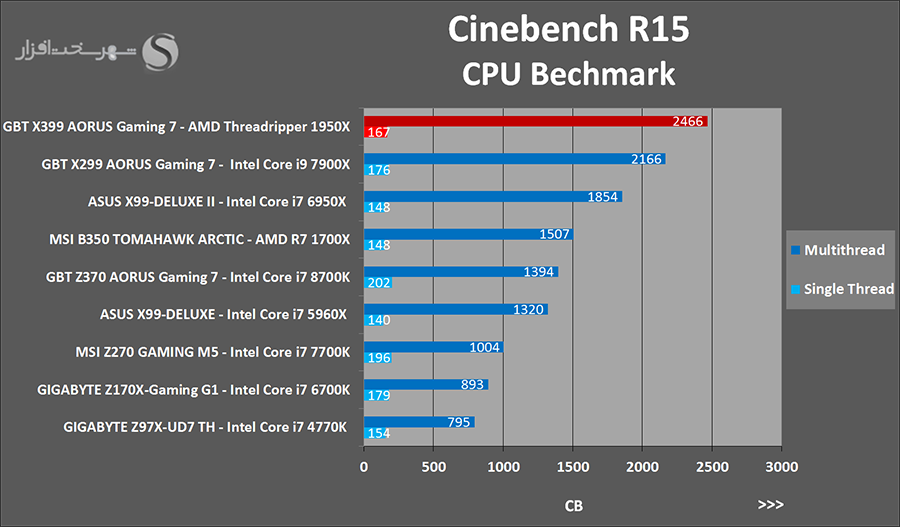

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY
این دونرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به ترسیم صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench درواقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای ترسیم یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به ترسیم صحنه‌های مبتنی بر متن می‌کند.

تا اینجا آنچه حتی در نگاه اول برداشت می‌شود این است که در اکثر تست‌ها پردازنده 1000 دلاری AMD یعنی AMD Ryzen Threadripper 1950X کارایی به‌مراتب بهتری نسبت به مدل 1000 دلاری اینتل (Intel Core i7 7900X) دارد.

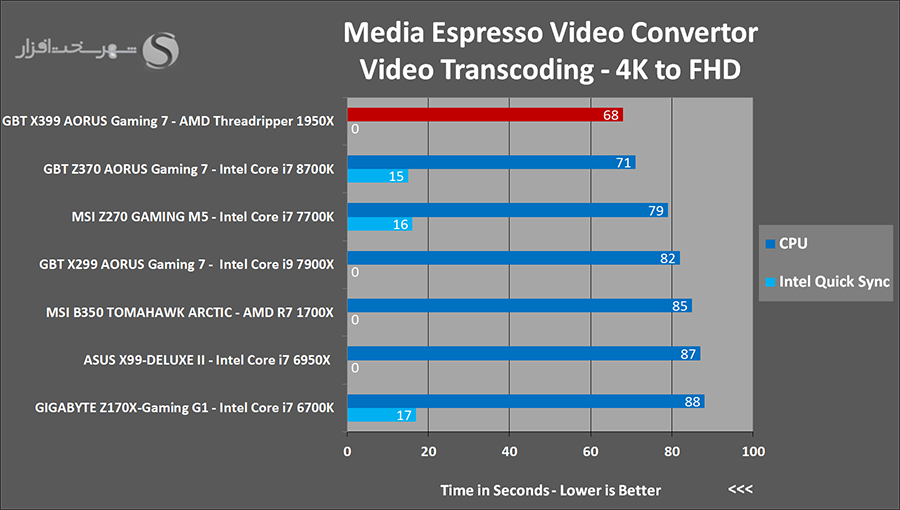

تست‌های Video Transcoding

تست‌های Video Transcoding توسط Media Espresso Video Convertor  و HandBrake
این دو نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند. پشتیبانی از مدرن‌ترین تکنولوژی‌ها و پربازده‌ترین الگوریتم‌ها جهت تبدیل قابل‌های ویدئویی با بالاترین سرعت و در عین حال باکیفیت‌ترین حالت ممکن از مهم‌ترین ویژگی‌های این دو نرم افزار محسوب می‌شوند

در نرم افزار CyberLink MediaEspresso از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

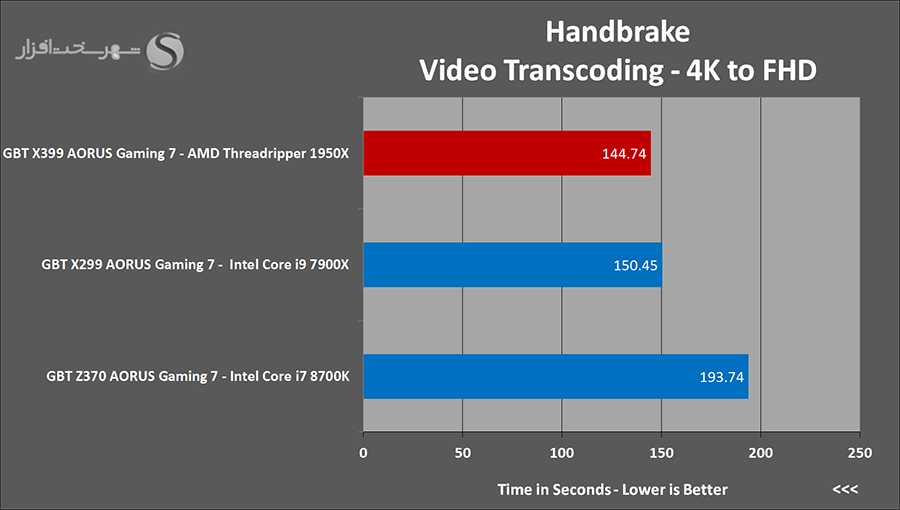

همچنین در تست نرم افزار HandBrake از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به ویدئویی با کیفیت 1080p با فرمت MKV و کدک H265 استفاده شده است. در هر دو تست زمان انجام این پروسه به ثانیه ثبت شده است و مسلماً هر چه این فرآیند زودتر تکمیل شود پلتفرم مورد نظر کارایی بهتری در این تست‌ها داشته است.

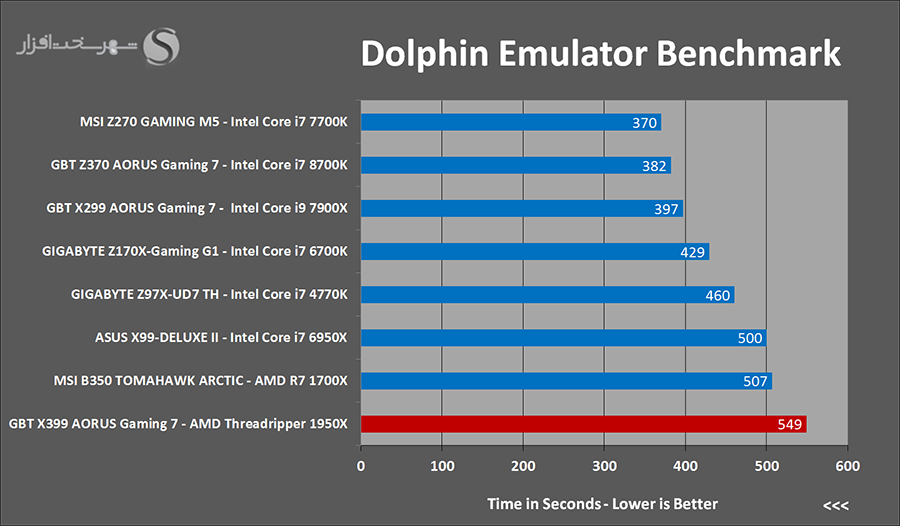

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark
Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

همان طور که پیش بینی می‌شد پردازنده‌های با معماری AMD Ryzen معمولاً با الگوریتم‌های پردازش قدیمی و Single Thread اصلاً میانه خوبی ندارند و نتایج بسیار ضعیفی را از آن‌ها شاهد هستیم.

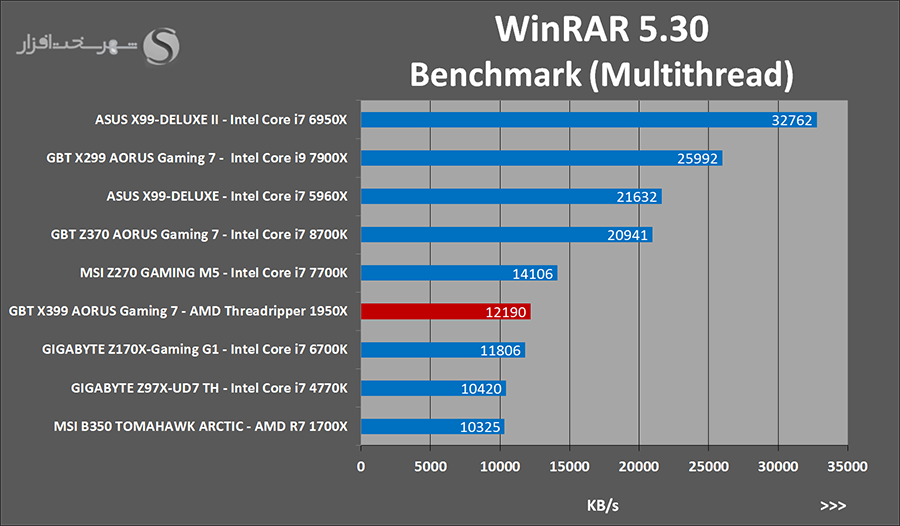

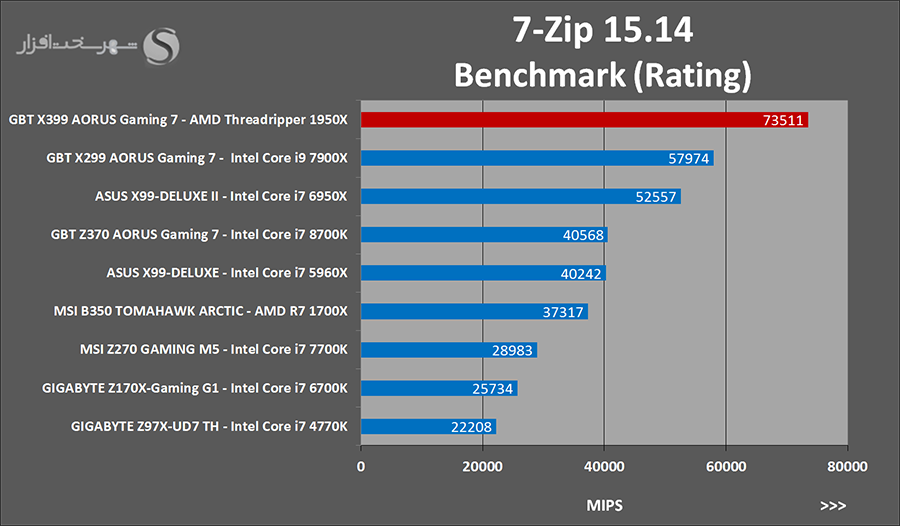

تست‌های Zip/Unzip با WinRAR 5.30 و 7-Zip 15.12

تست‌های Zip/Unzip با WinRAR  و 7-Zip
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

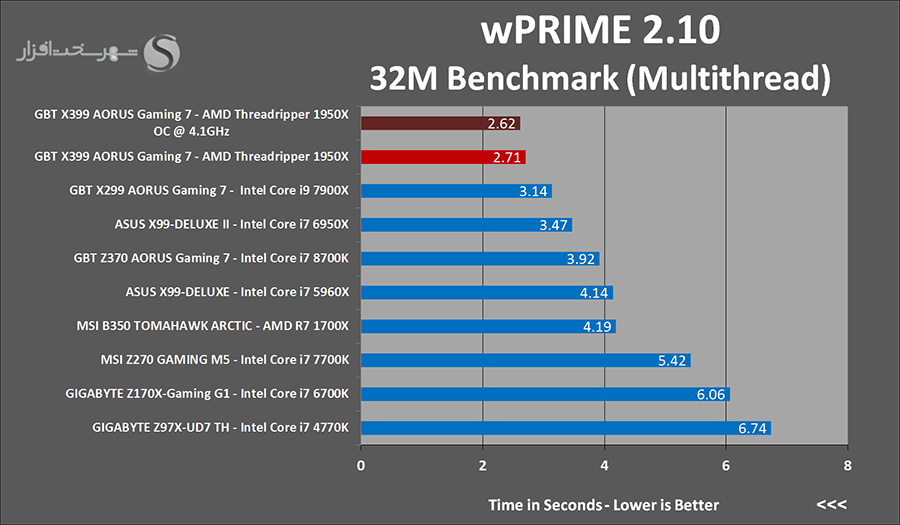

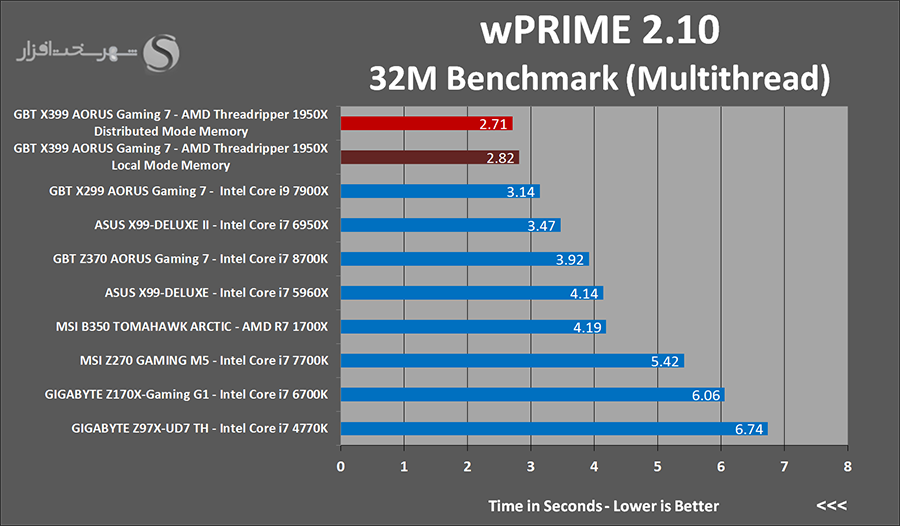

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M
wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود. Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

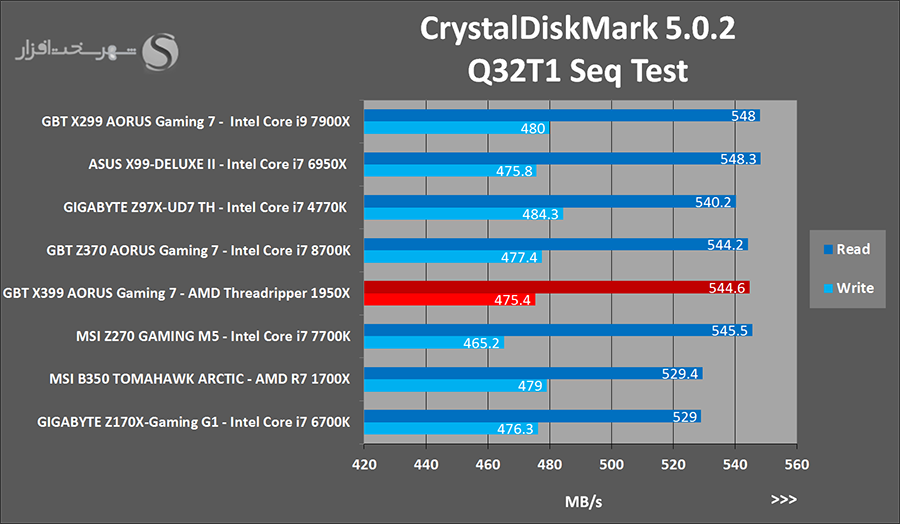

CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

تست‌های گیمینگ با کارت گرافیک مجزا

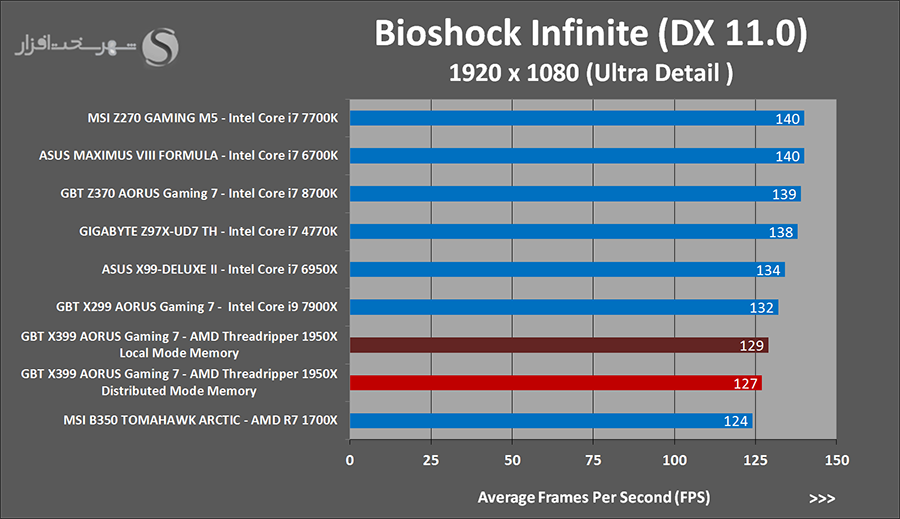

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است. موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

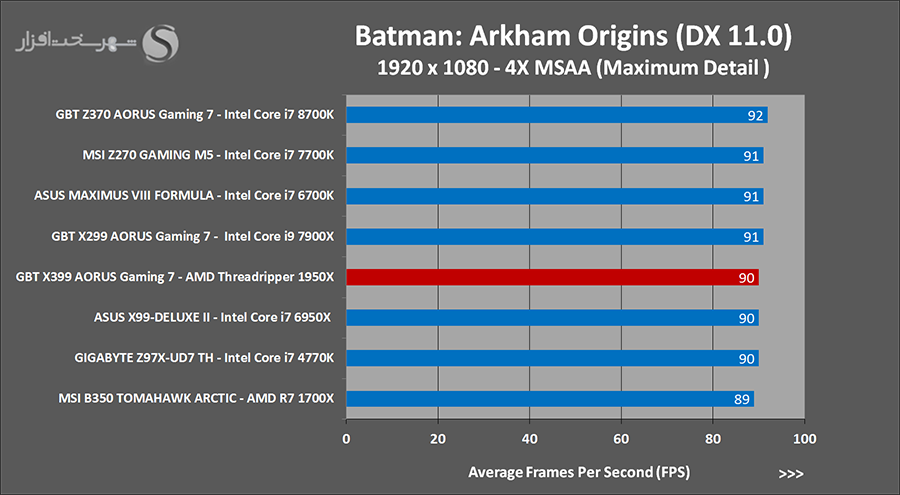

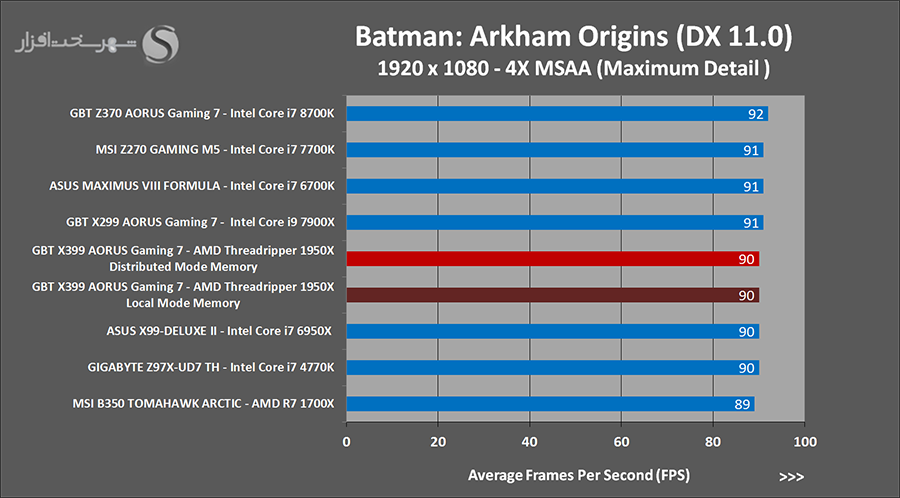

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

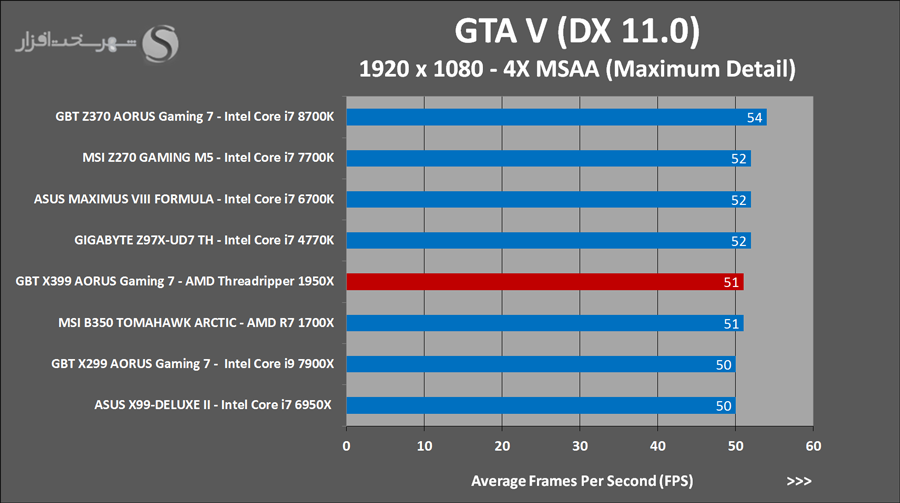

GTA V
کمتر گیمری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که باشخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

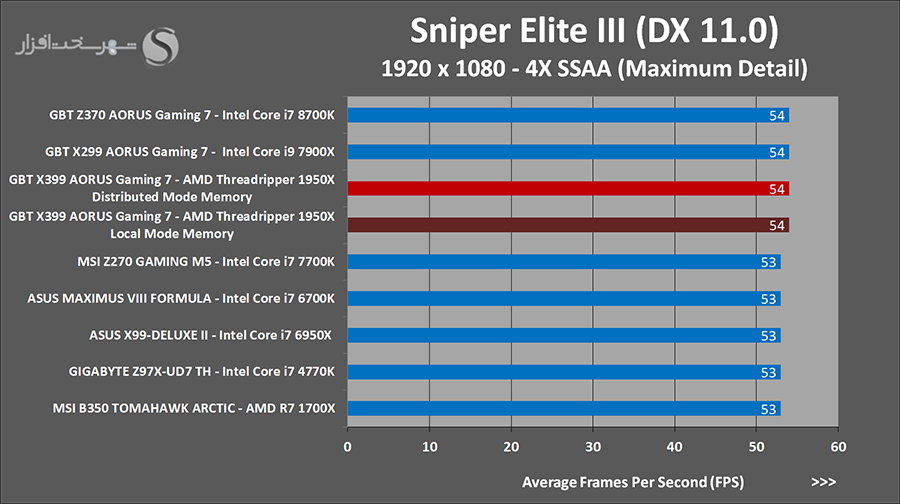

Sniper Elite III
نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

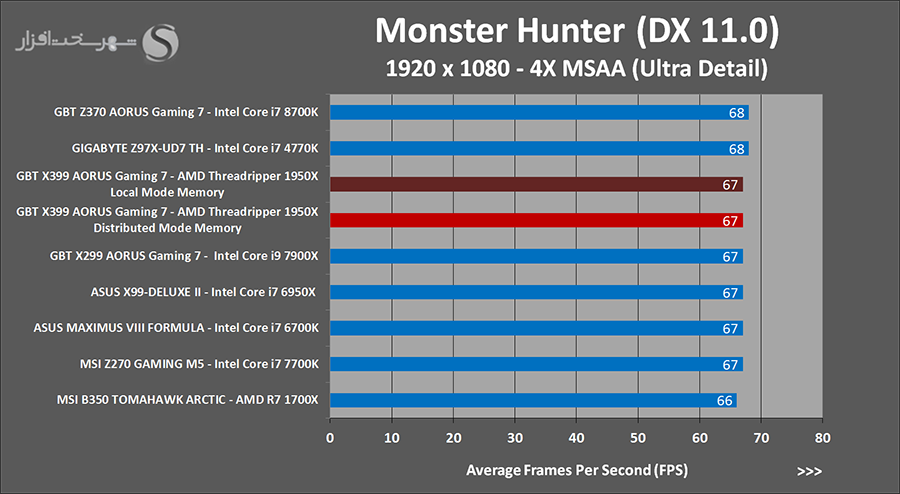

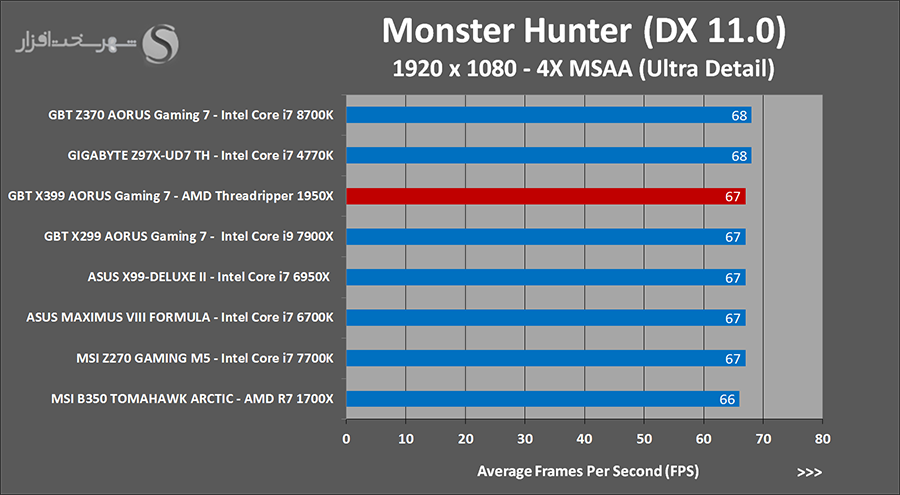

Monster Hunter Benchmark
Monster Hunter
که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

به‌روشنی مشخص است که این مادربرد علاوه بر تست‌های خام پردازنده در کاربردهای گیمینگ نیز خارق‌العاده عمل می‌کند. در واقع یکی دیگر از نتایج دور زدن Power State های اینتل به غیر از مواردی که در بخش تست‌های مدیریت مصرف انرژی و حرارتی مشاهده کردید، کارایی فراتر از حد و اندازه‌های معمول است.

آنالیز کارایی پلتفرم در حالت پیکربندی حافظه Local Mode و حالت Game Mode

آنالیز کارایی پلتفرم در حالت پیکربندی حافظه Local Mode و حالت Game Mode
همان طور که در بخش تست‌های کارایی حافظه به آن اشاره شد قرار بر آن شد تا کارایی کلی این پلتفرم را در دو حالت پیکربندی حافظه Local Mode و Distributed mode بررسی کنیم. در ادامه برخی تست‌های کارایی پردازنده را تکرار کردیم تا تفاوت کارایی این دو پیکربندی آشکار شود.

طبق گفته AMD در اکثر تست‌ها به‌خصوص تست‌های کاملاً Multithread حالت Distributed mode کارایی بهتری دارد؛ اما تفاوت کارایی این دو حالت در تست‌های گیمینگ چه قدر است؟

RYZEN MASER نرم افزاری است که توسط AMD جهت کنترل و مانیتورینگ پردازنده‌های با معماری RYZEN طراحی و عرضه شده است. در این نرم افزار علاوه بر قابلیت اورکلاک و مانیتورینگ پارامترهای فرکانسی، ولتاژی و... 2 حالت مختلف تحت عنوان‌های Creator Mode و Game Mode گنجانده شده است که هر یک از این دو حالت پارامترهای زیرساختی خاص خود را به این پلتفرم اعمال می‌کنند. برای مثال در حالت Game Mode نیمی از هسته‌های پردازنده غیرفعال شده و حالت Local Mode برای پیکربندی حافظه انتخاب می‌شود. علت این امر ناسازگاری و عدم اجرای برخی گیم ها با پردازنده‌های دارای بیش از 20 Thread و زمان تأخیر (Latency) کمتر حافظه در حالت Local Mode است. در واقع در این حالت یکی از دو Die پردازنده غیرفعال شده که در نتیجه پارامتر Core-to-Core Latency نیز به‌صورت محسوسی کاهش می‌یابد.

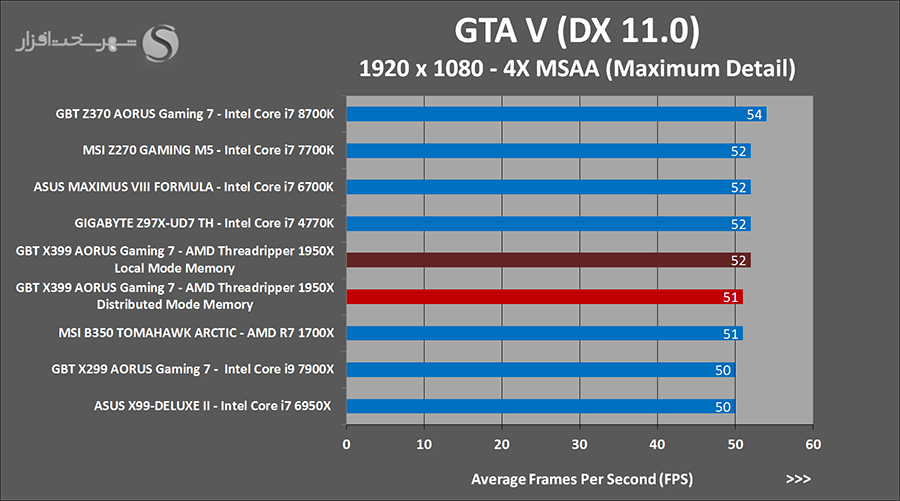

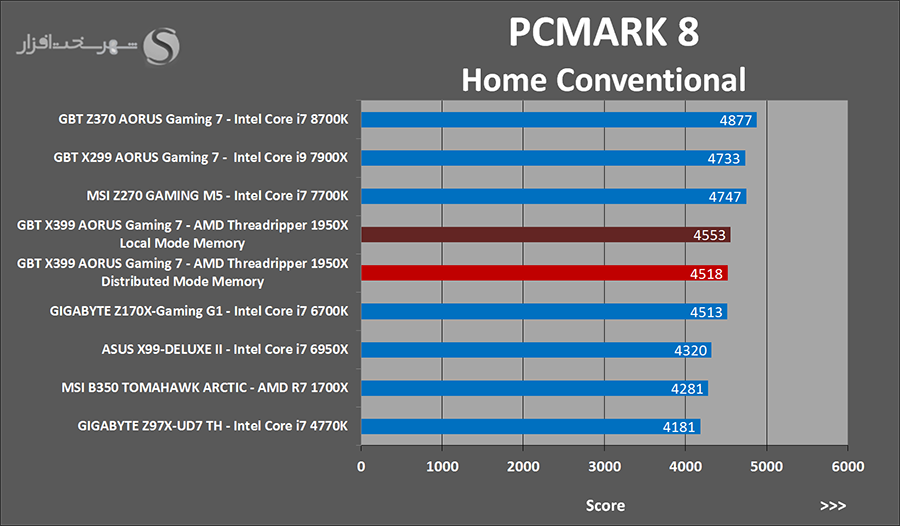

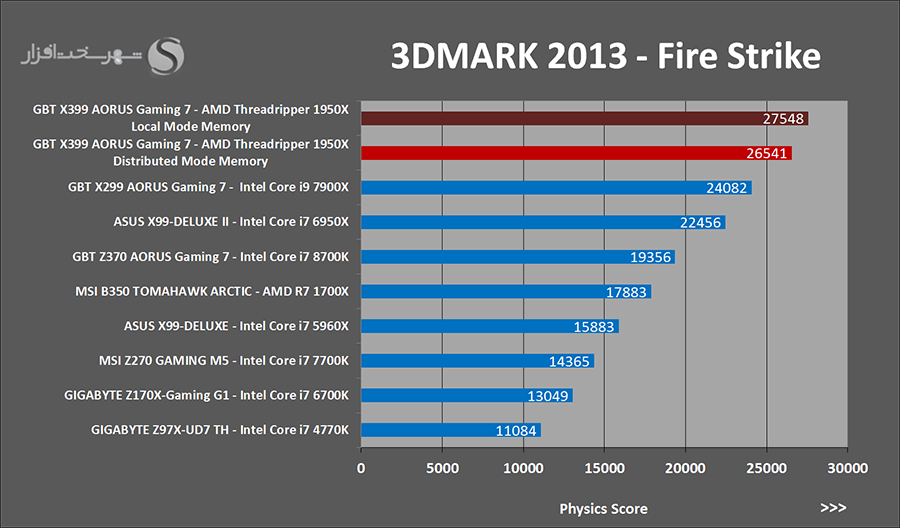

در ادامه تست‌های گیم را نیز پس از فعال کردن حالت Game Mode تکرار کردیم:

همان طور که مشاهده می‌کنید تفاوت محسوسی بین این دو حالت حس نمی‌شود. در واقع به‌صورت کلی توصیه می‌کنیم همان حالت پیش فرض Bios را برای این پلتفرم انتخاب کنید.

CPU & Memory Overclocking

CPU & Memory Overclocking
در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 1 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 4.1GHz و ولتاژ هسته 1.40v در Bios به تعادل و پایداری کامل رسیدیم.

https://valid.x86.fr/gqhdlu

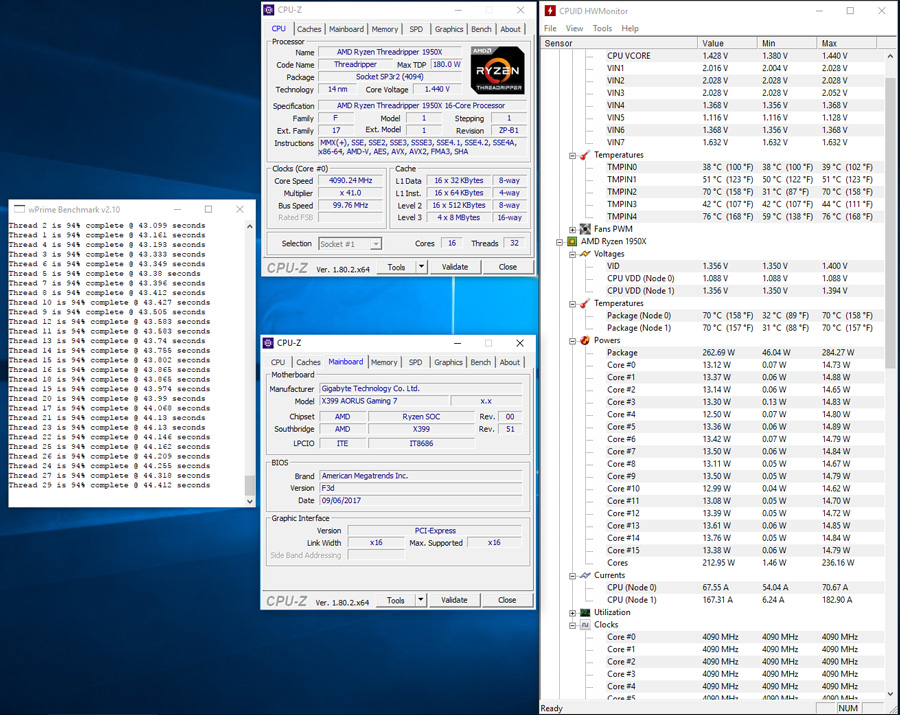

در تصویر زیر نیز تست پایداری حالت فوق را در ملاحظه می‌کنید:

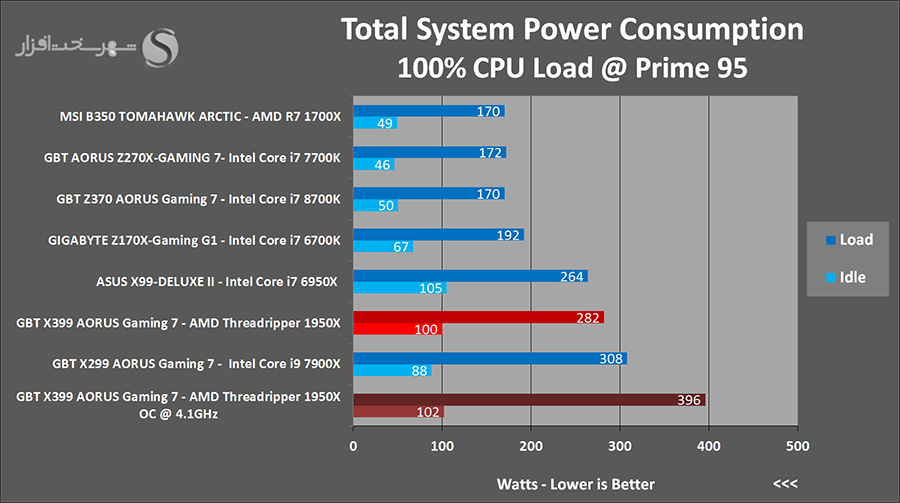

برای سنجش کارایی پردازنده فوق در فرکانس 4.1GHz برخی تست‌های کارایی را دوباره تکرار کردیم. نتایج ثبت شده به شرح زیر است:

همان‌طور که ملاحظه می‌کنید نتایج ثبت شده حیرت انگیز و فوق‌العاده است؛ اما این غول 16 هسته‌ای در این فرکانس و ولتاژ حداکثر چه قدر انرژی مصرف می‌کند؟

همان‌طور که ملاحظه می‌کنید در این حالت حداکثر مصرف پردازنده AMD Ryzen Threadripper 1950X به حدود 300W رسیده است! جالب است بدانید به دلیل ضریب انتقال حرارت بسیار خوب پردازنده این پلتفرم کنترل حرارت پردازنده در این حالت توسط خنک کننده‌های آبی رده بالا و Open Loop امکان پذیر خواهد بود اما این میزان توان مصرفی فشار بسیار زیادی به مدار VRM مادربرد وارد می‌کند. البته فراموش نکنید در این حالت به پاوری با توان واقعی حداقل به 850W نیاز خواهید داشت. به‌صورت کلی توصیه می‌کنیم در کاربردهای 24/7 این پردازنده را تا این حد اورکلاک نکنید.

Memory Overclocking
در ادامه با توجه به ماژول‌های حافظه خوبی که در اختیار داشتیم سعی کردیم تا پتانسیل اورکلاک RAM این پلتفرم را نیز محک بزنیم. برای همین منظور ابتدا در Bios مقادیر ولتاژ DRAM Voltage را تا 1.50V افزایش دادیم و درنهایت نیز در فرکانس و تایمینگ 3725MHz – 36-14-14-14 به مرز ناپایداری رسیدیم.

این فرکانس برای پلتفرم‌های AMD نتیجه بسیار خوبی می‌شود ولی کماکان فاصله زیادی با پلتفرم مشابه از اینتل دارد.

حقیقتاً باور مشاهده پهنای باند حافظه نزدیک به 100GB/s آن هم بر روی یک پلتفرم از AMD حداقل برای ما که سخت است. شما را نمی‌دانیم!

جمع‌بندی و امتیاز شهرسخت‌افزار

جمع بندی و امتیاز شهرسخت‌افزار
از آنجا که بررسی این مادربرد با معرفی و بررسی پردازنده AMD Ryzen Threadripper 1950X نیز همراه بود اجازه دهید از دو نگاه مختلف به جمع‌بندی نهایی بپردازیم.

همان‌طور که در تست‌های کارایی ملاحظه کردید AMD Ryzen Threadripper 1950X بدون شک در حال حاضر ارزشمندترین پردازنده 1000 دلاری بازار محسوب می‌شود. این غول 16 هسته‌ای که البته به لطف تکنولوژی SMT قابلیت پردازش 32 Thread را در آن واحد دارد، به‌خصوص در تست‌های با الگوریتم پردازش مدرن و البته کاملاً Multithread عملکردی تحسین برانگیزی دارد.

علاوه بر این علی‌رغم توان مصرفی بالا (180W) به سبب ضریب انتقال حرارت بسیار خوب بین Die و IHS کنترل حرارت آن نیز حتی در حالت اورکلاک شده توسط اغلب کننده‌های آبی موجود در بازار ممکن خواهد بود؛ اما به هر حال عملکرد نه چندان خوب پردازنده‌های این پلتفرم در کاربردهای گیمینگ، نرم افزارهای با الگوریتم پردازش قدیمی و Single Thread نیز از نقاط ضعف آن محسوب می‌شود.

به‌عنوان جمع بندی در این بخش اگر با نرم‌افزارهای بروز و مدرن فنی و مهندسی CAD و طراحی و ویرایش 2 و 3 بعدی کار می‌کنید و حتی دستی در ویرایش فایل‌های چند رسانه‌ای و تحلیل‌های پیچیده محاسباتی زمان‌بر دارید این پلتفرم و این پردازنده انتخاب هوشمندانه‌ای محسوب می‌شود؛ اما اگر کاربردهای شما بیشتر در مرور وب، پخش فایل‌های چند رسانه‌ای و گیمینگ خلاصه می‌شود این پلتفرم نه بازدهی مصرف انرژی خوبی در این کاربردها دارد و نه نسبت کارایی به قیمت متقاعد کننده‌ای. در واقع این پلتفرم یک Workstation قدرتمند و تمام عیار است نه یک پلتفرم گیمینگ!



اما اگر از دید عملکرد، کارایی، امکانات و قابلیت‌های مادربرد X299 AORUS Gaming 7 GIABYTE به موضوع نگاه کنیم می‌توان آن را دنیایی از امکانات و قابلیت‌های مدرن کنونی توصیف کرد. برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس، پشتیبانی از 4-Way SLI / CrossFireX، سیستم صوتی باکیفیت و خلوص صدای کم نظیر در کنار پردازش نرم افزار جدید و فوق‌العاده ارزشمند Creative Sound BlasterX 720° به همراه پورت‌های متعدد SATA و M.2 X4 32Gb/s در کنار سامانه نورپردازی بی‌نظیر و چشم نواز و البته درگاه‌های شبکه گیمینگ سیمی و بی‌سیم پرسرعت از جمله قابلیت‌های وسوسه کننده این مادربرد هستند. علاوه بر این کیفیت ساخت مثال زدنی و نتایج درخشان این مادربرد در اورکلاک کاملاً پایدار و البته بی‌دردسر پردازنده و حافظه RAM را نیز می‌توان از نقاط قوت این مادربرد 390 دلاری به حساب آورد.

شاید از معدود نقاط ضعف این مادربرد عدم برخورداری از پورت U.2 32Gb/s باشد که البته گیگابایت زیرساخت‌های آن را خرج اسلات سوم M.2 X4 32Gb/s و پورت‌های SATA 6Gb/s کرده است. همچنین امیدواریم باگ مربوط به عدم پایداری نرم افزار Easy Tune و SIV در کوتاه‌ترین زمان ممکن اصلاح شود.



به‌عنوان جمع بندی نهایی درست است که این مادربرد پسوند گیمینگ را با خود یدک می‌کشد اما از نظر ما یکی از بهترین انتخاب‌های حال حاضر برای یک سیستم Workstation قدرتمند، قابل اعتماد و البته فوق‌العاده زیبا و چشم نواز بر پایه پردازنده‌های با معماری AMD Ryzen Threadripper محسوب می‌شود.


نکات مثبت:

  • طراحی ظاهری بی‌نظیر و کیفیت ساخت مثال زدنی
  • امکانات مدرن و کاربردی سخت‌افزاری و نرم‌افزاری متعدد
  • دارای مدار رگولاتور ولتاژ قدرتمند، مدرن و با بازدهی مصرف انرژی بسیار بالا در بخش پردازنده و ماژول‌های RAM
  • برخورداری از پورت‌های متعدد USB 3.1 Gen2 Type-C/A
  • مجهز به 3 اسلات M.2 X4 32Gb/s دارای هیت‌سینک
  • برخورداری از سیستم صوتی و بسیار باکیفیت و پردازش نرم افزاری توسط Creative Sound BlasterX 720°
  • درگاه‌ شبکه سیمی و بی‌سیم 802.11 ac 867Mb/s گیمینگ
  • نورپردازی بسیار زیبا، بی‌نظیر و پر و پیمان تحت عنوان RGB FUSION

نکات منفی:

  • ناپایداری نرم افزارهای کنترل و مانیتورینگ SIV و Easy Tune
  • عدم برخورداری از پورت U.2 32Gb/s

با تمامی این تفاسیر مادربرد "GIGABYTE X399 AORUS GAMING 7" موفق به کسب امتیاز ممتاز 9.3 و نشان "Editor’s Choice" و ریز امتیازات زیر در کلاس محصولات رده‌بالا (High-End) از لابراتوار شهر سخت‌افزار شد.

GIGABYTE X399 AORUS GAMING 7

کلاس عرضه : گران قیمت / رده بالا
9.5
کارایی
9.5
کیفیت ساخت و طراحی
9.5
اورکلاکینگ
9.5
امکانات
9.5
بسته‌بندی
8.5
ارزش خرید
9.3
امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار
9.3

در پایان چنانچه درباره این محصول، نظر یا سوالی دارید می‌توانید در قسمت نظرات همین مطلب مطرح کنید.

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (298)

  • 1-طراحی شگفت انگیز ظاهری مادربرد
    2-نور پردازی زیبا در تمام قسمت ها
    3-مدار تغذیه قدرتمند
    4-سیستم صوتی قدرتمند
    5-قابلین اورکلاکینگ بالا

  • تنوع پورت های usb
    پشتیبانی از wifi
    عملکرد خوب به عنوان ورک استیشن
    طراحی زیبا

  • مهمان - Hasm1365

    عالیه. به نظرم ارزش خریدش حتی شاید بیشتر باشه. فقط نبود ماژول 32 گیگ و پشتیبانی از فقط128 گیگ برای کار های سنگین گرافیک سه بعدی شاید باعث انتخاب گزینه های دبگه باشه ولی تو این رنج قیمت واقعا عالیه.

  • مهمان - وحید

    عالیه.

  • ضمن تشکر از همه شرکت‌کنندگان گرامی، مهلت شرکت در مسابقه به اتمام رسیده و قرعه‌کشی در روزهای آتی انجام شده و نتایج اون از طریق سایت و کانال اعلام خواهد شد.
    سپاس

  • مهمان - محمد جباریان

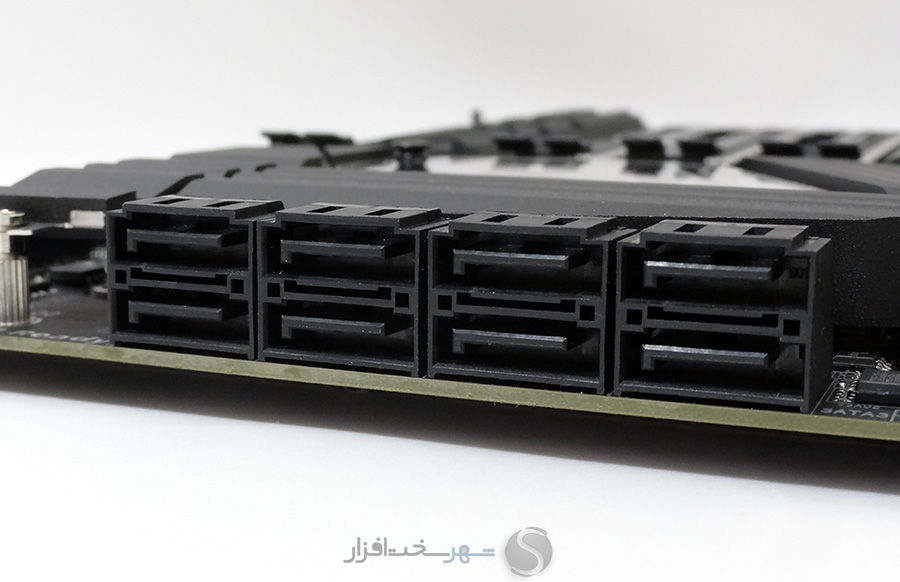

    از نظر طراحی زیبایی خاصی داره و قابلیت های از جمله تعداد پورت ساتا و جایگاه کارت گرافیک فوق العاده هست در کمتر مادربردهایی میتوان دو شکاف همزمان 16 را پیدا کرد ، داشتن wifi و کارت شبکه عالی و ایرادی که من به چشمم خورد تعداد کم خروجی یو اس بی در پشت پنل می باشد

  • داشتن تعداد زیاد از پورت ها پرسرعت ۳.۱
    داشتن wifi و پشتیبانی از جدید ترین قطعات
    نورپردازی زیبا

  • همیشه گیگابایت رو بخاطر طراحی و کیفیت محصولاتش تحسین کردم و میکنم
    خلاقیت و نوآوری داشته و داره
    الانم تو محصولات جدیدش که از نورپردازی استفاده میکنه دوس دارم
    ااما متاسفانه نسبت به ساپورت نرم افزار اختصاصی و ... بنظرم اسوس و بقیه بهتر عمل میکنن

  • داشتن قابلیت هایی در کلاس مادربردهای سرور که برای استفاده سیستم برای رندر های طولانی مدت بسیار عالی است
    USB 3.1 Gen2 که به‌صورت مستقیم و بدون واسطه از چیپست AMD X399 منشعب شده‌اند
    پشتیبانی از 128GB حافظه RAM DDR4 با پیکربندی QUAD و فرکانس 3600MHz

بارگذاری بیشتر ...

ورود به شهرسخت‌افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
