بررسی مادربرد MSI Z370 Gaming Pro Carbon AC؛ گیمینگ زیر نور RGB

بررسی مادربرد MSI Z370 Gaming Pro Carbon AC؛ گیمینگ زیر نور RGB

شرکت MSI نیز به مانند سایر تولیدکنندگان مادربرد، مادربردهای نسل جدید خود را به بازارهای جهانی معرفی کرده است. شهر سخت‌افزار نیز در ادامه‌ی نقد و بررسی‌های تخصصی خود از مادربردهای مبتنی بر چیپست Z370، این‌بار به بررسی یک مادربرد گیمینگ از شرکت خوشنام MSI پرداخته است. با ما همراه باشید.

شرکت MSI نیز به مانند سایر تولیدکنندگان مادربرد، مادربردهای نسل جدید خود را به بازارهای جهانی معرفی کرده است. شهر سخت‌افزار نیز در ادامه‌ی نقد و بررسی‌های تخصصی خود از مادربردهای مبتنی بر چیپست Z370، این‌بار به بررسی یک مادربرد گیمینگ از شرکت خوشنام MSI پرداخته است. با ما همراه باشید.

مقدمه

مقدمه
MSI  محدوده وسیعی از طرح‌ها و مدل‌های مختلف مادربورد را برای هرنوع سلیقه پوشش می‌دهد. این مادربوردها در 3 سطح برای گیمرها فراهم شده است. رده‌ی اول Arsenal Gaming نام دارد و به عنوان Entry Level شناخته می‌شود. مادربوردهای سری Tomahawk ،Bazooka و Mortar از این دسته اند. در رده‌ی دوم که مادربورد مورد بررسی ما حضور دارد و با نام Performance Gaming مشخص می‌شود، سری Gaming Pro و Krait Gaming قرار گرفته‌اند و مادربوردهای میان رده محسوب می‌شوند. در بالاترین رده‌، مادربوردهای GodLike ،Gaming Mx ،Xpower و Mpower قرار دارند که MSI آن را Enthusiast Gaming می‌نامد. اما در ادامه نام این مدل‌ها اسامی چون  Carbon و Titanium نیز به چشم می‌خورد که ارتباط مستقیم با رنگ و طرح ظاهری بورد دارد.

همان‌طور که اشاره شد مادربورد مورد بررسی ما با نام دقیق MSI Z370 Gaming Pro Carbon AC از محصولات میان رده بوده و از فیبرکربن در طراحی آن استفاده شده است. پس بدون فوت وقت به سراغ بررسی این مادربورد می‌رویم.



معرفی پلتفرم Coffee Lake-S

معرفی پلتفرم Coffee Lake-S

پلتفرم نسل هشتم پردازنده های Core اینتل (موسوم به Coffee Lake-S) در یک نگاه

پلتفرم جدید Coffee Lake-S نسبت به نسل قبل (Kaby Lake S) از چندین جنبه بسیار حائز اهمیت است که بدون شک مهم ترین آنها افزایش تعداد هسته های پردازشی است. با این حال افزایش تعداد هسته ها تنها تغییر موجود نیست و اینتل دست به اصلاحات و بهبودهای دیگری نیز زده که در ادامه به معرفی کامل و تشریح آنها می پردازیم.

پلتفرم Coffee Lake-S در یک نگاه

ویژگی های کلیدی Coffee Lake-S:

  • فناوری ساخت بهبود یافته ++14NM
  • افزایش تعداد هسته های پردازشی در سری های Core i7، Core i5 و Core i3
  • افزایش حجم حافظه کش
  • افزایش فرکانس توربو بوست
  • پردازنده گرافیکی مجتمع ارتقا یافته
  • پشتیبانی ذاتی از USB 3.1 نسل دوم با پهنای باند 10 گیگابیت بر ثانیه و USB 3.1 نسل اول
  • پتانسیل و قابلیت های اورکلاکینگ بهبود یافته
  • افزایش فرکانس استاندارد حافظه از 2400 به 2666 مگاهرتز در مدل های Core i7 و i5

لیست پردازنده‌های Coffee Lake

مشخصات و مقایسه سری اول پردازنده های Coffee Lake-S

Core i3-8100 Core i3-8350K Core i5-8400 Core i5-8600K Core i7-8700 Core i7-8700K پردازنده
4C/4T 4C/4T 6C/6T 6C/6T 6C/12T 6C/12T تعداد هسته/Thread
3.60GHz 4.00GHz 2.80GHz 3.60GHz 3.20GHz 3.70GHz فرکانس پایه هسته
- 4.00GHz 4.00GHz 4.30GHz 4.60GHz 4.70GHz حداکثر فرکانس توربو بوست (تک هسته)
4MB 8MB 9MB 9MB 12MB 12MB حافظه کش (L3)
65W 91W 65W 95W 65W 95W توان حرارتی
UHD 630 UHD 630 UHD 630 UHD 630 UHD 630 UHD 630 پردازنده گرافیکی مجتمع
دو کاناله دو کاناله دو کاناله دو کاناله دو کاناله دو کاناله کنترلر حافظه مجتمع
2400MHz 2400MHz 2666MHz 2666MHz 2666MHz 2666MHz فرکانس حافظه DDR4
117 168 182 257 303 359 قیمت (دلار)



پردازنده های ضریب باز Coffee Lake-S متشکل از Core i7-8700K ،Core i5-8600K و Core i3-8350K هستند، دو پردازنده نخست به ترتیب جانشین Core i7 7700K و Core i5-7600K می شوند.

Core i7-8700K
این پردازنده پرچمدار Coffee Lake-S و دارای 6 هسته پردازشی فیزیکی با توانایی اجرا Threadا12 هم زمان با فرکانس پایه 3.70 گیگاهرتز و فرکانس توربو بوست حداکثر 4.70 گیگاهرتز است. این پردازنده از 12 مگابایت حافظه کش سطح سوم مشترک میان تمامی هسته ها و پردازنده گرافیکی مجتمع UHD Graphics 630 بهره می برد.

همچنین این پردازنده به کنترلر حافظه DDR4 با پشتیبانی از ماژول های با فرکانس 2666 مگاهرتز مجهز است. Core i7-8700K با توان طراحی گرمایی 95 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i7-8700
این پردازنده دومین مدل پرقدرت و گران قیمت سری Coffee Lake-S و دارای 6 هسته پردازشی فیزیکی با توانایی اجرا Threadا12 هم زمان با فرکانس پایه 3.20 گیگاهرتز و فرکانس توربو بوست حداکثر 4.60 گیگاهرتز است. این پردازنده از 12 مگابایت حافظه کش سطح سوم مشترک میان تمامی هسته ها و پردازنده گرافیکی مجتمع UHD Graphics 630 بهره می برد.

همچنین این پردازنده به کنترلر حافظه DDR4 با پشتیبانی از ماژول های با فرکانس 2666 مگاهرتز مجهز است. Core i7-8700 با توان طراحی گرمایی 65 وات ضریب بسته است و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i5-8600K
دومین پردازنده ضریب باز Coffee Lake-S نیز دارای 6هسته پردازشی فیزیکی اما با توانایی اجرا Threadا6 هم زمان با فرکانس پایه 3.60 گیگاهرتز و فرکانس توربو بوست حداکثر 4.30 گیگاهرتز است. این پردازنده به 9 مگابایت حافظه کش سطح سوم مشترک میان تمامی هسته ها و پردازنده گرافیکی مجتمع UHD Graphics 630 مجهز است.

همچنین این پردازنده به کنترلر حافظه DDR4 با پشتیبانی از ماژول های با فرکانس 2666 مگاهرتز مجهز است. Core i5-8600K با توان طراحی گرمایی 95 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i5-8400
این پردازنده دارای 6 هسته پردازشی فیزیکی با توانایی اجرا Threadا6 هم زمان با فرکانس پایه 2.80 گیگاهرتز و فرکانس توربو بوست حداکثر 4.00 گیگاهرتز است. این پردازنده از 12 مگابایت حافظه کش سطح سوم مشترک میان تمامی هسته ها و پردازنده گرافیکی مجتمع UHD Graphics 630 بهره می برد.

همچنین این پردازنده به کنترلر حافظه DDR4 با پشتیبانی از ماژول های با فرکانس 2666 مگاهرتز مجهز است. Core i5-8400 با توان حرارتی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

Core i3-8350K
این پردازنده دارای 4 هسته پردازشی فیزیکی با توانایی اجرا Threadا4 هم زمان با فرکانس پایه 4 گیگاهرتز است. این پردازنده از 8 مگابایت حافظه کش سطح سوم مشترک میان تمامی هسته ها و پردازنده گرافیکی مجتمع UHD Graphics 630 بهره می برد.

این پردازنده به کنترلر حافظه DDR4 با پشتیبانی از ماژول های با فرکانس 2400 مگاهرتز مجهز است. Core i3-8350K با توان طراحی گرمایی 91 وات ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک است.

Core i3-8100
این پردازنده دارای 4 هسته پردازشی فیزیکی با توانایی اجرا Threadا4 هم زمان با فرکانس پایه 3.60 گیگاهرتز است. این پردازنده از 6 مگابایت حافظه کش سطح سوم مشترک میان تمامی هسته ها و پردازنده گرافیکی مجتمع UHD Graphics 630 بهره می برد.

این پردازنده به کنترلر حافظه DDR4 با پشتیبانی از ماژول های با فرکانس 2400 مگاهرتز مجهز است. Core i3-8100 با توان طراحی گرمایی 65 وات ضریب باز نبوده و از طریق افزایش ضریب قابل اورکلاک نیست.

مهم ترین تغییرات Coffee Lake-S

سوکت پردازنده LGA 1151
پردازنده‌های Coffee Lake درست مبتنی بر همان سوکت LGA 1151 مورد استفاده پردازنده‌های Kaby Lake و SkyLake هستند، نه تنها تعداد پایه‌ها تغییر نکرده؛ بلکه حتی چیدمان آنها نیز بدون تغییر باقی مانده است.

به رغم ثابت ماندن تعداد پایه ها و چیدمان آنها، اما اینتل در سوکت مورد استفاده Coffee Lake-S تعدادی از پایه‌های بلا استفاده در نسل Kaby Lake را استفاده کرده و حالا بخشی از آنها مسئول تغذیه اجزای پردازنده هستند. در حقیقت اینتل تعداد پایه‌های VSS که مسئول تغذیه هسته‌های پردازنده هستند را از 128 به 146 پایه افزایش داده است. همچنین تعداد پایه‌های VSS یا منفی از 377 به 391 پایه افزایش یافته است.

با تغییرات صورت گرفته، پردازنده های Coffee Lake-S تنها توسط مادربردهای مبتنی بر چیپ ست های سری 300 پشتیبانی می شوند و با مادربردهای سری 200 یا 100 قابل استفاده نیستند. همچنین مادربردهای سری 300 از پردازنده های Kaby Lake و SkyLake پشتیبانی نمی کنند.

افزایش تعداد هسته های پردازشی
بارز ترین تغییر پردازنده های Coffee Lake-S نسبت به نسل قبل، افزایش تعداد هسته های پردازشی و پیرو آن حجم حافظه کش است. اینتل تعداد هسته های پردازشی سری Core i7 و i5 را از 4 به 6 هسته و همچنین تعداد هسته های سری Core i3 را از 2 به 4 هسته افزایش داده است.

افزایش فرکانس هسته
یکی از تغییرات بارز پردازنده های Coffee Lake-S نسبت به نسل قبل، کاهش فرکانس پایه هسته در عین افزایش فرکانس توربو بوست است. به علت افزایش تعداد هسته های پردازشی، اینتل برای حفظ مصرف و پیرو آن گرمای متساعد شده از پردازنده های خود در توان طراحی گرمایی نزدیک به نسل قبل؛ ناچار به کاهش فرکانس پایه هسته شده است. با این حال فرکانس بوست به طرز چشمگیری افزایش یافته که البته فرکانس های اعلام شده مربوط به حداکثر فرکانس بوست تک هسته است.

برخلاف نسل های پیشین، دیگر اینتل جدول فرکانس های توربو بوست را اعلام نمی کند.

فناوری ساخت ++14NM
اینتل اعلام کرده این پردازنده‌ها با به‌کارگیری آنچه که فناوری ساخت "14 نانومتری ++" خوانده می‌شود تولید می‌شوند که ظاهراً با بهبودهایی همراه است. با این حال بر خلاف گذشته با Coffee Lake-S دیگر اندازه قطعه سیلیکونی یا تعداد ترانزیستورهای بکار رفته اعلام نمی شود.

 کنترلر حافظه مجتمع (IMC) ارتقا یافته
یکی دیگر از تغییرات Coffee Lake-S، به کنترلر حافظه مجتمع (IMC) مربوط می شود که حالا در مدل های Core i7 و i5 به صورت استاندارد حداکثر از ماژول های با فرکانس 2666 مگاهرتز پشتیبانی می کنند.

هرچند فرکانس حافظه استاندارد پشتیبانی شده توسط کنترلر حافظه مجتمع (IMC) در پردازنده های Coffee Lake-S از 2400 مگاهرتز به 2600 مگاهرتز افزایش یافته، اما هنوز هم برای استفاده از ماژول های حافظه DDR4 پرسرعت به مادربردهای مبتنی بر چیپ ست های سری Z نیاز است.

در مادربردهای مبتنی بر چیپ ست های سری Z که از پیکربندی XMP پشتیبانی می کنند این تغییر اهمیت خاصی ندارد. با این حال در مادربردهای سری B و H که از تنظیم فرکانس با اعمال پیکربندی XMP پشتیبانی نمی کنند، این تغییر سودمند است و با Coffee Lake-S می توان با ارزان ترین مادربردها از ماژول های حافظه DDR4 با فرکانس 2666 مگاهرتز استفاده کرد.

به رغم آنچه که گفته شد، هنوز هم پردازنده های سری Core i3 حداکثر از ماژول هایی با فرکانس 2400 مگاهرتز پشتیبانی می کنند.

اورکلاکینگ
اینتل چندین قابلیت جدید برای اورکلاکینگ اضافه کرده، با نسل هشتم افزون بر پشتیبانی از Turbo Boost 2.0؛ امکان اورکلاکینگ جداگانه هر هسته وجود دارد. حالا بیشینه سرعت حافظه به MT/sا8,400 می‌رسد و امکان تغییر آنی تایمینگ های حافظه وجود دارد. اینتل تقلیل و ثابت نگه داشتن ولتاژ PLL را هم بهبود بخشیده است.

همچنین به ادعای اینتل در طراحی مادربردهای Z370 توان رسانی به پردازنده و چیپ ست بهبود یافته که به اورکلاکینگ کمک می‌کند. در واقع اینتل تعداد پایه های مربوط به تغذیه پردازنده را افزایش داده است

پردازنده گرافیکی ارتقا یافته UHD Graphics 630
یکی از تغییرات جزئی Coffee Lake-S در مقایسه با نسل قبل، بکارگیری پردازنده گرافیکی مجتمع (iGPU) ارتقا یافته UHD Graphics 630 است. نکته جالب اینکه برخلاف نسل قبل تمامی مدل ها به یک مدل iGPU مجهز هستند و تفاوت آنها صرفاض به بیشینه فرکانس هسته محدود می شود.

UHD 630 یک پردازنده گرافیکی تمام جدید نیست و صرفاً گونه ارتقا یافته ای از HD 630 محسوب می شود. تعداد واحدهای اجرایی یا همان EU به 24 واحد می رسد که با HD 630 برابری می کند.

UHD 630 با بهبود واحد های اختصاصی رمزگشایی و رمزنگاری سخت افزاری محتواهای 4K همراه است اما کارایی گرافیک سه بعدی هیچ تغییری نکرده و جز در بخش کار با محتواهای چند رسانه ای، هیچ بهبودی به چشم نمی خورد، به عبارتی دیگر در اجرای بازی ها عملکرد HD 630 بهتر از HD 530 نیست.

از تغییرات UHD 630 می توان پشتیبانی از فضای رنگ Rec. 2020 و HDR در پخش UHD Bluray را برشمرد. همچنین رمزگشای سخت افزاری HVEC و VP9 از هشت بیتی به ده بیتی ارتقا یافته است.

تقویت و بهبود واحد اختصاصی رمزنگاری و رمزگشایی سخت افزاری کدک های صوتی و تصویری، به کاهش بار پردازشی هسته های پردازشی پردازنده و در نتیجه آن کاهش بار پردازنده در کار با محتواهای 4K کمک می کند. این تغییر باعث بهبود مصرف انرژی در پخش و استریم محتواهای 4K نیز می شود، زیرا واحد اختصاصی مخصوص این کار از هسته های پردازشی CPU کوچکتر و کم مصرف تر هستند.

اگر ساده تر بخواهیم بگوییم، UHD 630 از موتور چندرسانه ای تازه ای بهره می میبرد که در کار با ویدئوهای 4K عملکرد بهتری دارد. در صورتی که از کارت گرافیک مجزا استفاده نمی کنید، موتور چند رسانه ای جدید پردازنده گرافیکی مجتمع این پردازنده ها با بهره گیری از شتاب دهنده سخت افزاری، در کار با ویدئو تجربه بسیار بهتری ارائه می کنند.

پشتیبانی از سیستم عامل‌ها
پردازنده های Coffee Lake-S و مادربردهای سری 300 نیز به صورت رسمی تنها از نگارش 64 بیتی ویندوز 10 پشتیبانی می کنند و اگر قصد استفاده از نسخه های قدیمی تر ویندوز، نظیر ویندوز 7 را دارید؛ با مشکلاتی در سازگاری و همچنین نصب درایور مواجه می شوید. البته پشتیبانی از توزیع های لینوکس پابرجاست.

چیپست‌های جدید سری 300
اینتل چیپست های سری 300 را برای همراهی پردازنده های Coffee Lake-S طراحی کرده اما ابتدا تنها چیپ ست پرچمدار Z370 عرضه می شود. دیگر چیپ ست های این سری شامل H370، H310 و B360 اوایل سال 2018 عرضه می شوند.

همچنین اینتل یک چیپ ست پرچمدار دیگر از سری Z نیز دارد. Z390 نیمه دوم سال 2018 عرضه خواهد شد.

در لیست بالا مهم ترین ویژگی ها و تغییرات چیپ ست های سری 300 آمده که در مقایسه با سری 200؛ تقریباً هیچ تغییر اساسی به چشم نمی خورد. در بین قابلیت های جدید کنترلر USB 3.1 نسل دو با پهنای باند 10 گیگابیت بر ثانیه بیشتر از بقیه جلب توجه می کند که آن هم در همه چیپ ست ها یافت نمی شود.

تقریباً هیچ یک از دیگر تغییرات چندان مهم یا تاثیر گذار نیستند.

پردازنده های  Coffee Lake-S تنها با مادربردهای مبتنی بر چیپ ست های سری 300 قابل استفاده هستند و نمی توان از مادربردهای سری 200 یا 100 استفاده کرد.

مقایسه تمامی چیپست‌های سری 300

Z370 Express پرچمدار این سری از  چیپ ست های اینتل است و کامپیوترهای با کارایی بالا، گیمرها و اورکلاکرها را هدف می گیرد، در طرف دیگر H370 Express میزبان بسیاری از کامپیوترهای تجاری خواهد بود. سومین چیپ ست B360 است. در نهایت اینتل چیپ ست رده پایین H310 را هم عرضه می کند.

در این نسل اینتل مدل گذاری جدید Bx60 را انتخاب کرده که در نتیجه آن به جای B350 شاهد B360 هستیم. علت این کار استفاده AMD از نام B350 است.

مشخصات اصلی و مقایسه چیپست‌های سری 300

آنچه که چیپ ست Z370  را از H370 متمایز می کند، درست همان ویژگی هایی است که Z270 را از H270 متمایز می کرد. چیپ ست Z370 از اورکلاک کردن پردازنده و تقسیم خطوط ارتباطی PCI-Express 3.0 x16 منشعب از پردازنده میان دو شکاف PCI-Express 3.0 x8؛ جهت پشتیبانی از پیکربندی چندگانه پردازنده گرافیکی پشتیبانی می کند. چیپ ست H370 فاقد قابلیت پشتیبانی از اورکلاکینگ و پیکربندی چندگانه پردازنده گرافیکی است. با این حال این محدودیت تنها به پردازنده های گرافیکی ساخت انویدیا محدود می شود و کارت های گرافیک AMD Radeon با مادربردهای مبتنی بر چیپ ست های H370 و B360 نیز تحت پیکربندی چندگانه قابل استفاده هستند. در این حالت کارت دوم از شکاف توسعه منشعب از چیپ ست اصلی (با پهنای x4) بهره می گیرد.

تفاوت اساسی دیگری که وجود دارد، پشتیبانی نکردن Z370 و H310 از USB 3.1 نسل دوم (با پهنای باند 10 گیگابیت بر ثانیه) است. به وضوح این چیپ ست ها تفاوت های دیگری از جمله در پشتیبانی از برخی فناوری های اینتل دارند اما تقریباً اغلب آنها برای کاربران خانگی کم اهمیت و حتی بی اهمیت هستند.
در نهایت اینتل در نیمه دوم سال 2018 چیپ ست Z390 را جایگزین Z370 خواهد کرد که اصلی ترین تغییر آن پشتیبانی از USB 3.1 نسل دوم و پشتیبانی از پردازنده های جدیدتر خواهد بود.

بسته‌بندی و محتویات جعبه

بسته‌بندی و محتویات جعبه

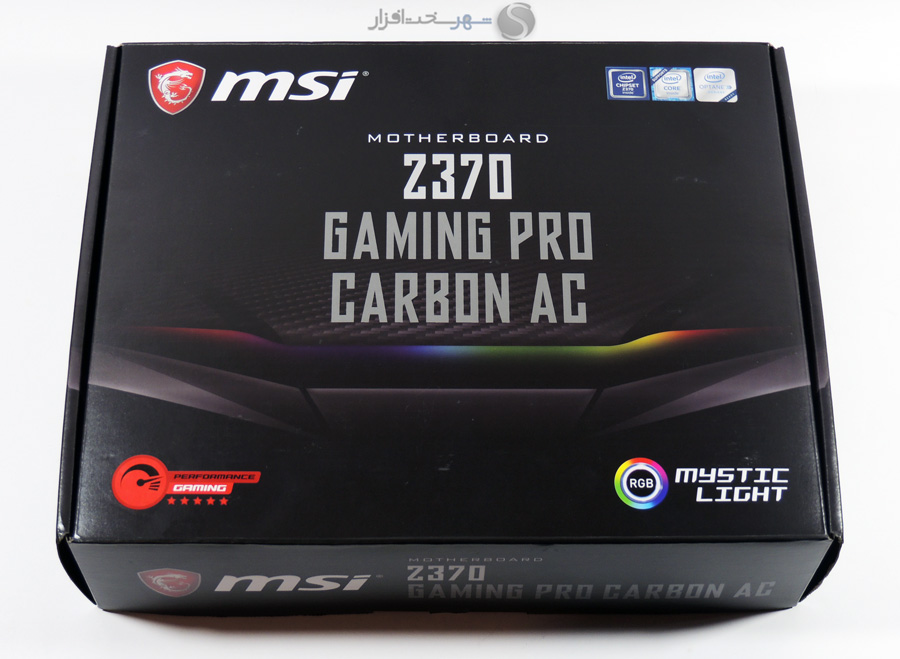

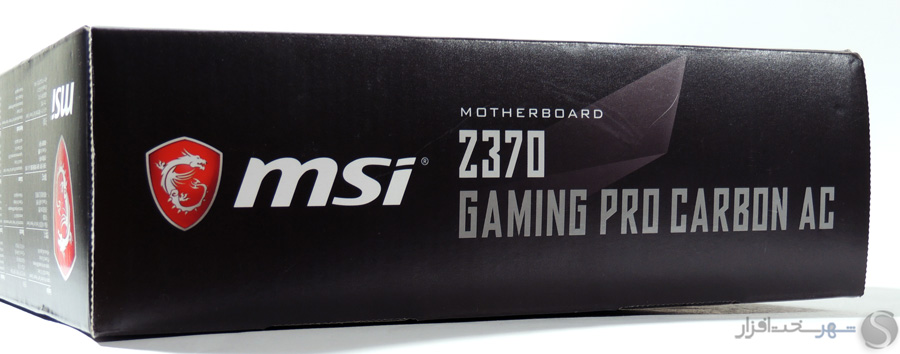

مانند تمامی مادربوردهای میان رده‌ی بازار بسته بندی این محصول نیز ساده است و از دستگیره حمل و پنجره طلقی خبری نیست اما طرح و رنگ جعبه القا کننده محصولی با کیفیت و رده بالاست.

کانسپت روی جعبه در واقع پیش‌نمایشی نزدیک از RGB قرارگرفته زیر کاور پنل پشتی است که مدل مادربورد با فونتی بزرگ بر روی آن حک شده است. نشان Mystic Light که نام اختصاصی سیستم نورپردازی RGB شرکت MSI است نیز در گوشه‌ی جعبه خودنمایی می‌کند.

در پشت جعبه معرفی نسبتاً کاملی از مشخصات و امکانات این محصول نوشته شده که با هم مرور می‌کنیم:

  • DDR4 BOOST

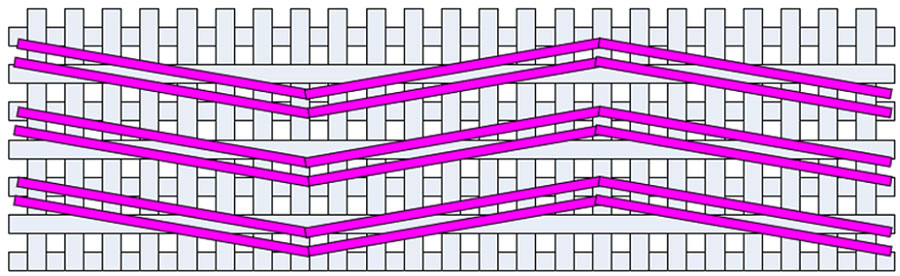

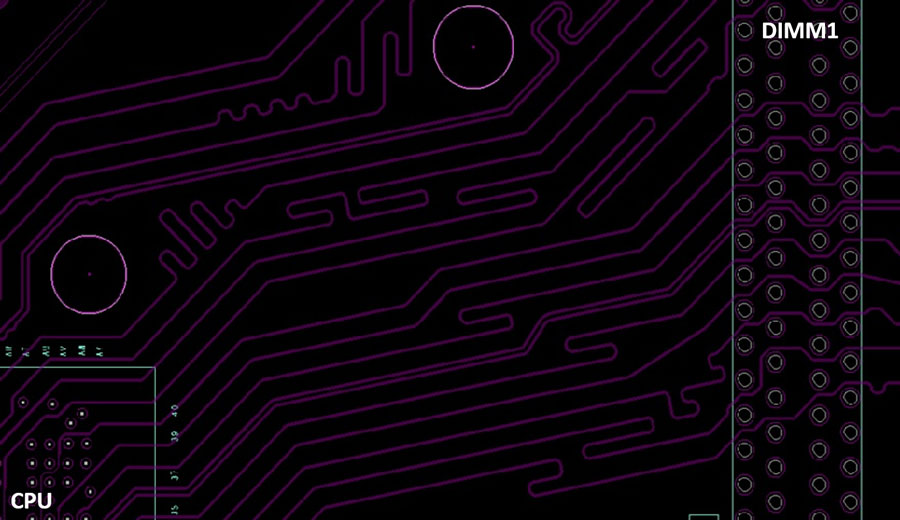

    به کمک استفاده از ارتباط مستقیم بین پردازنده و رم، ایزولاسیون مدار حافظه رم و کاهش طول مسیرهای ارتباطی بین رم و پردازنده به حداقل، کارایی ماژول‌های DDR4 می‌تواند تا 1.6 برابر افزایش یابد.
  • Steel Armor
    مقاوم سازی اسلات‌ها با استیل ضدزنگ به منظور افزایش مقاومت اسلات‌ها در برابر فشار وزن و گرما تا 4 برابر.
  • M2 Shield
    به منظور دفع گرمای مناسب از حافظه‌های M2

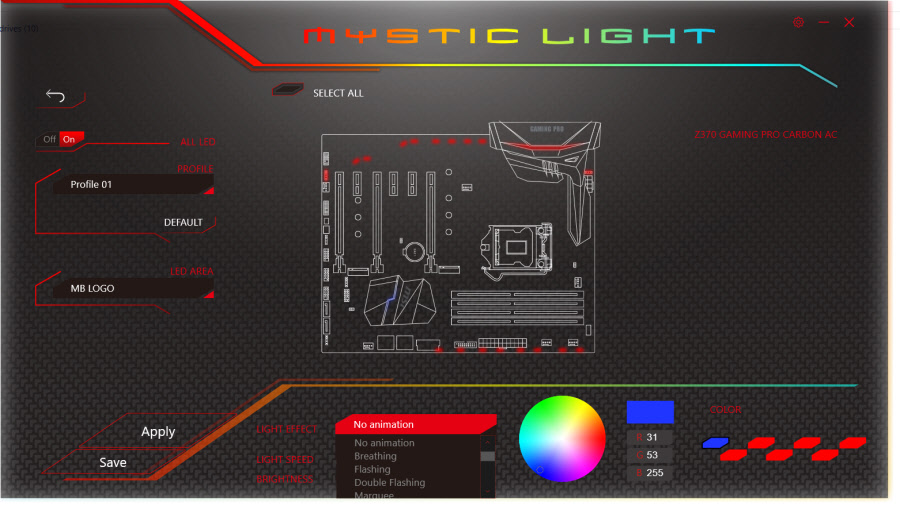

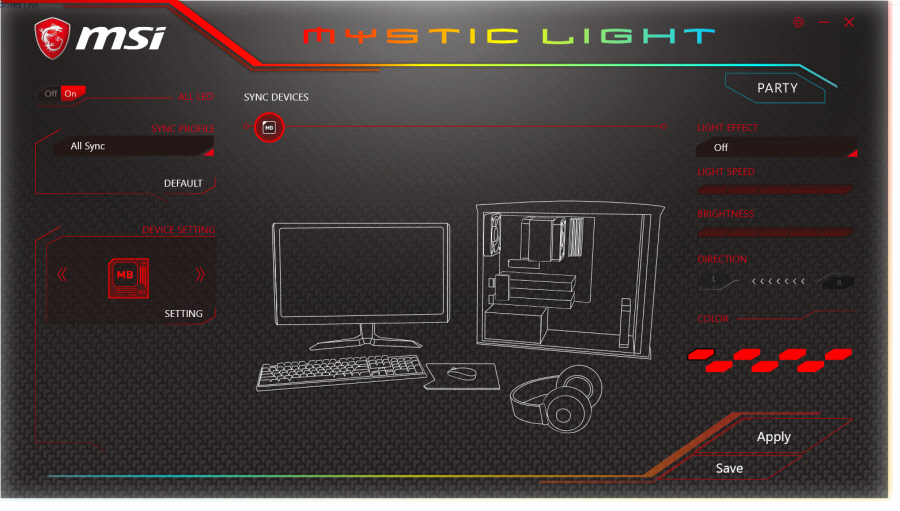

  • Mystic Light
    به کمک این برنامه قابلیت کنترل نورهای RGB امکان پذیر است.
  • Gaming Lan
    کاهش تاخیر تا 3.5 برابر به کمک اولویت بندی داده‌ها.

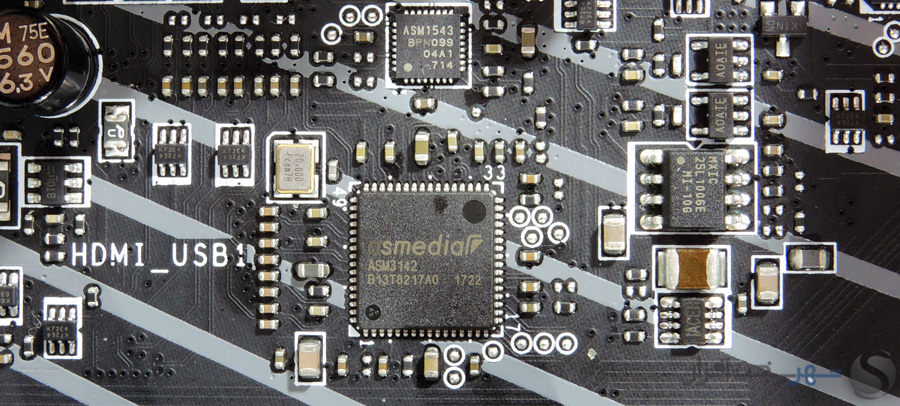

  • Lighting USB
    افزایش سرعت پورت‌های USB تا 2 برابر به دلیل استفاده از چیپ ASMedia 3142 و USB3.1 Gen2
  • Audio Boost
    پشتیبانی نرم‌افزاری Audio Boost و کدک سخت‌افزاری ALC1220
  • WiFi & Bluetooth
    ارتباط شبکه بی‌سیم به کمک کارت شبکه بی‌سیم اینتل
  • VR Ready
    بهینه سازی شده برای استفاده از هدست‌های واقعیت مجازی

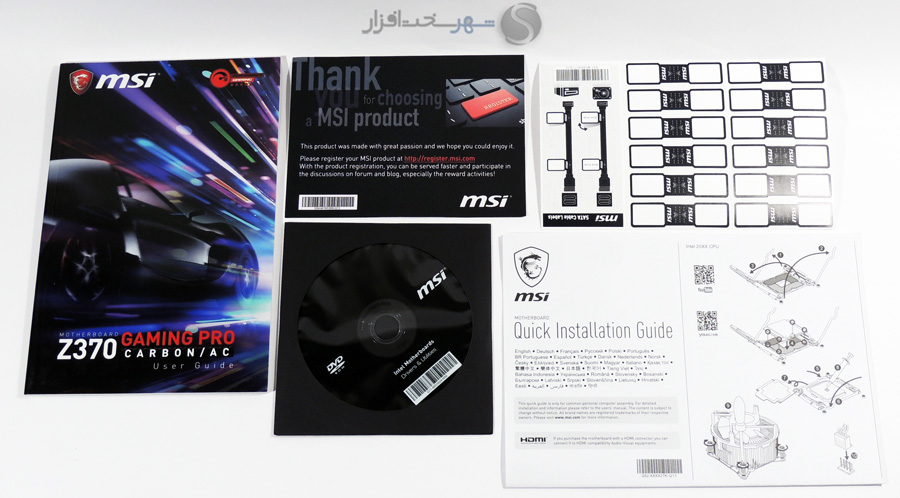

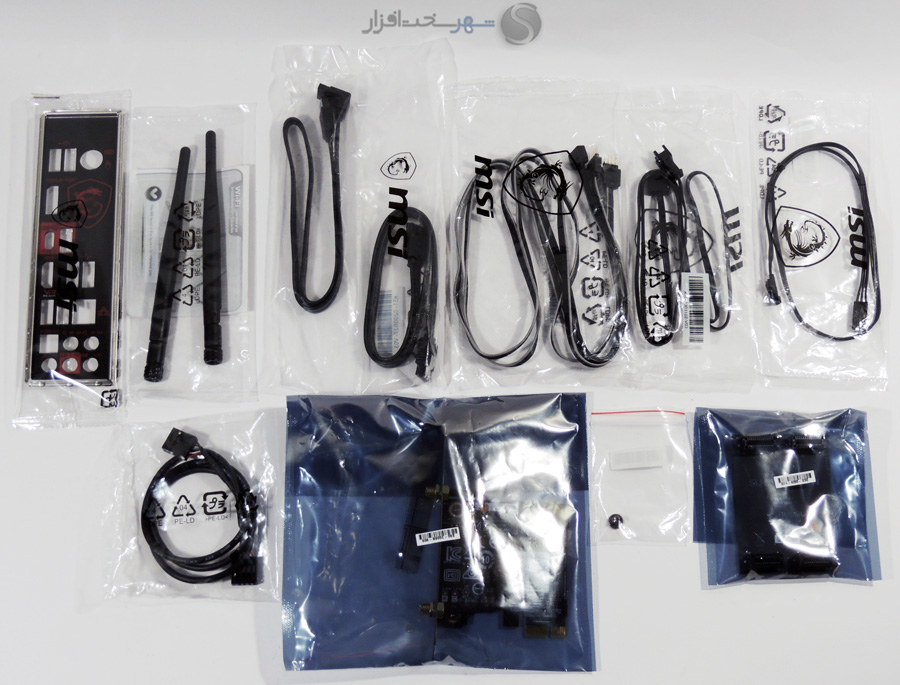

با وجود همه این قابلیت‌ها باید دید این بورد در عمل چه توانایی‌هایی دارد. پس با هم به سراغ جعبه گشایی این محصول می‌رویم. با باز کردن جعبه، مادربورد در پوشش پلاستیکی ضد الکترواستاتیک خود قرار گرفته و باقی متعلقات در لایه زیرین جای گرفته اند که شامل موارد زیر است:


  • دیسک نوری شامل درایورها و نرم افزارهای مورد نیاز
  • دفترچه راهنما
  • راهنمای نصب سریع
  • دو عدد کابل SATA 6Gb/s (یک کابل با پورت L شکل و یک کابل دیگر به شکل تخت)
  • I/O Shield  یا محافظ پورت های پشتی بورد
  • یک عدد پل HB SLI به طول سه اسلات
  • مجموعه برچسب برای علامت گذاری کابل ها
  • یک عدد کابل رابط و تبدیل 1 به 2 RGB به طول 80cm
  • یک عدد کابل افزایش طول نوار Addressable RGB به طول 80cm
  • یک عدد کابل رابط Corsair HD RGB به طول 50cm

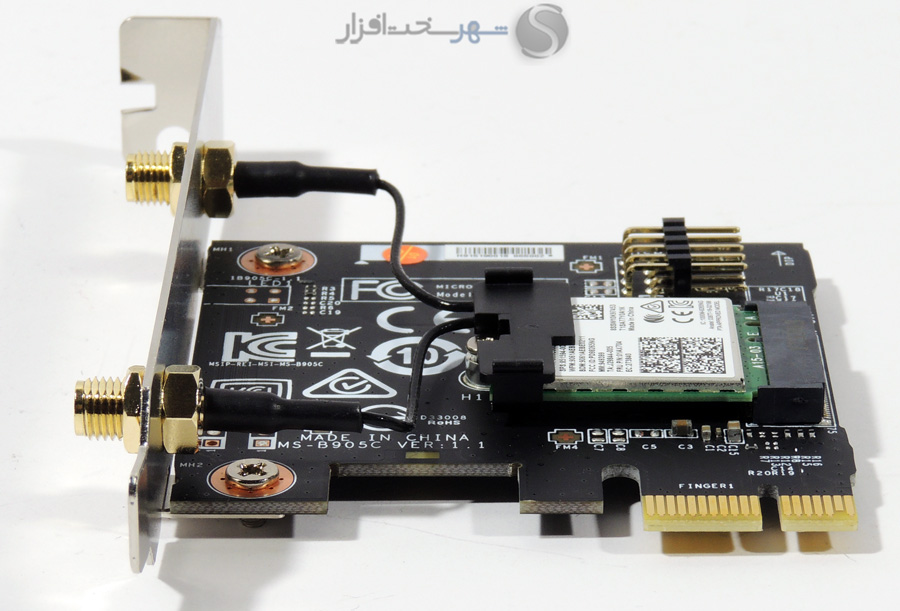

  • کارت شبکه بی‌سیم
  • آنتن شبکه بی‌سیم
  • کابل رابط USB2 برای اتصال کارت WiFi به USB Header روی بورد
  • یک عدد پیچ برای نصب کارت شبکه بی‌سیم

متعلقات همراه به نسبت کامل و برای یک بورد 210 دلاری قابل قبول است اما همراه داشتن 2 کابل SATA اندکی مایه‌ی تعجب ما بود. زیرا همراه داشتن حداقل 4 کابل SATA تبدیل به نوعی استاندارد حتی برای مادربوردهای رده پایین شده است.

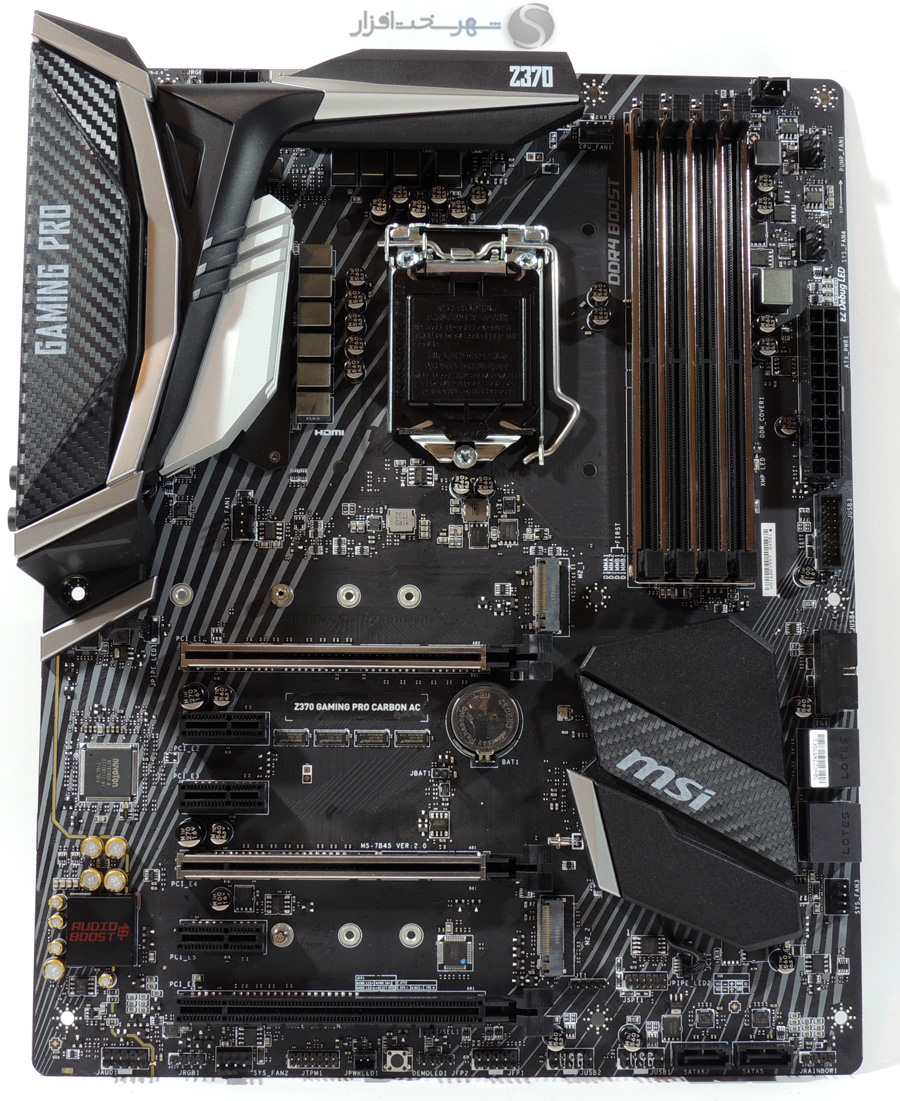

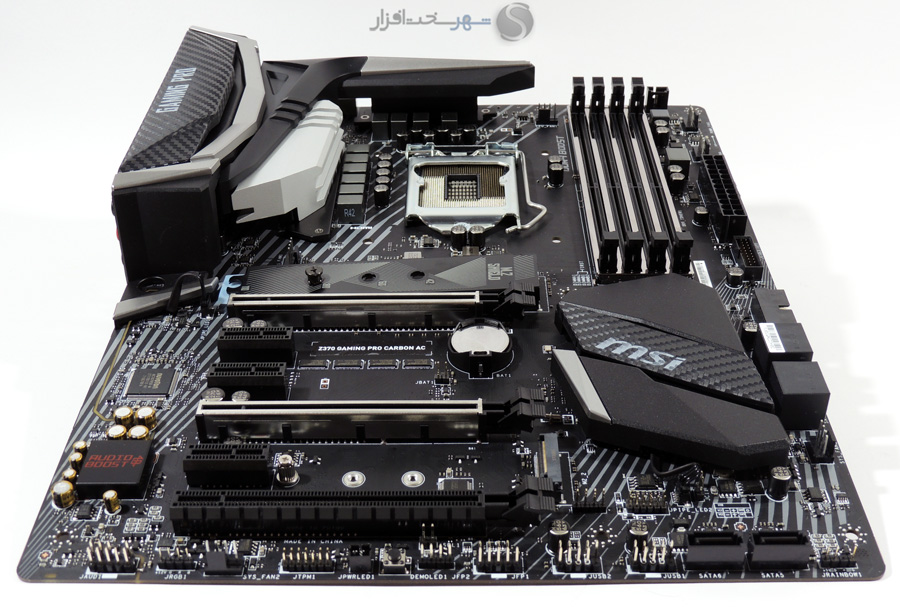

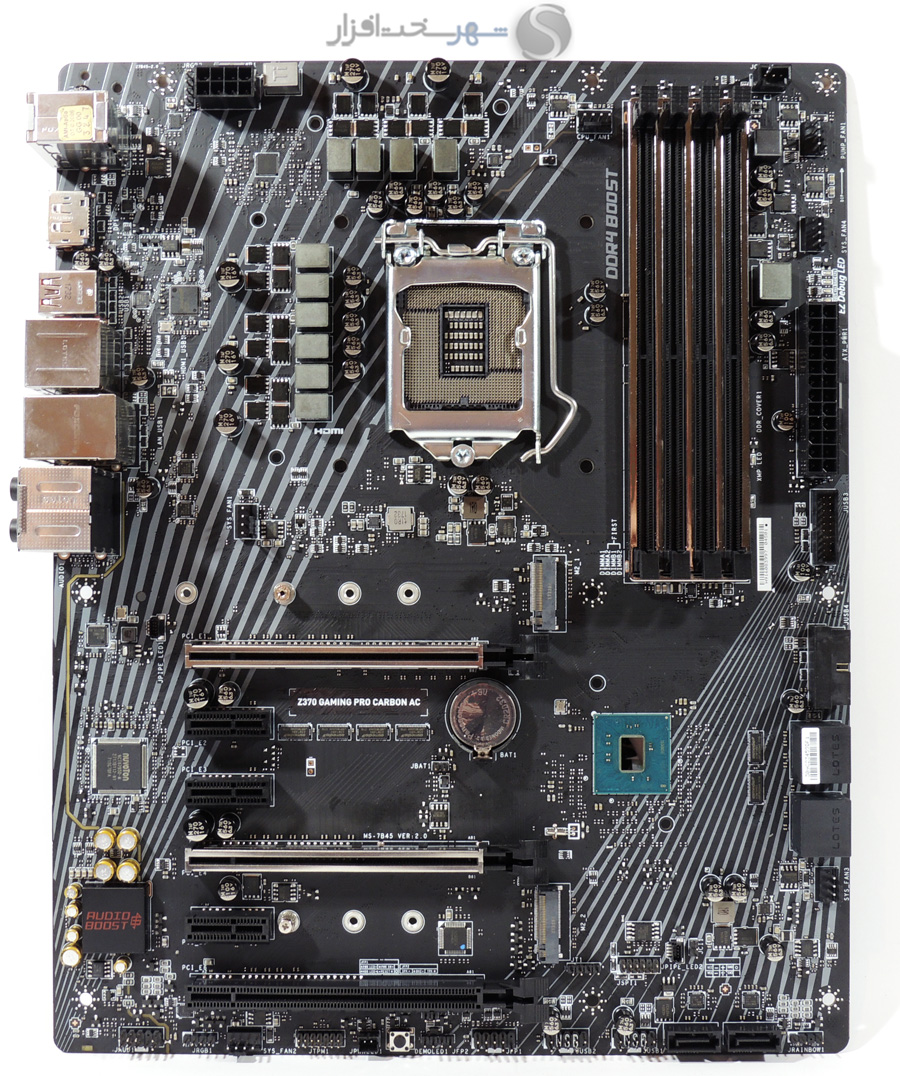

نمای ظاهری و مشخصات فنی

نمای ظاهری و مشخصات فنی

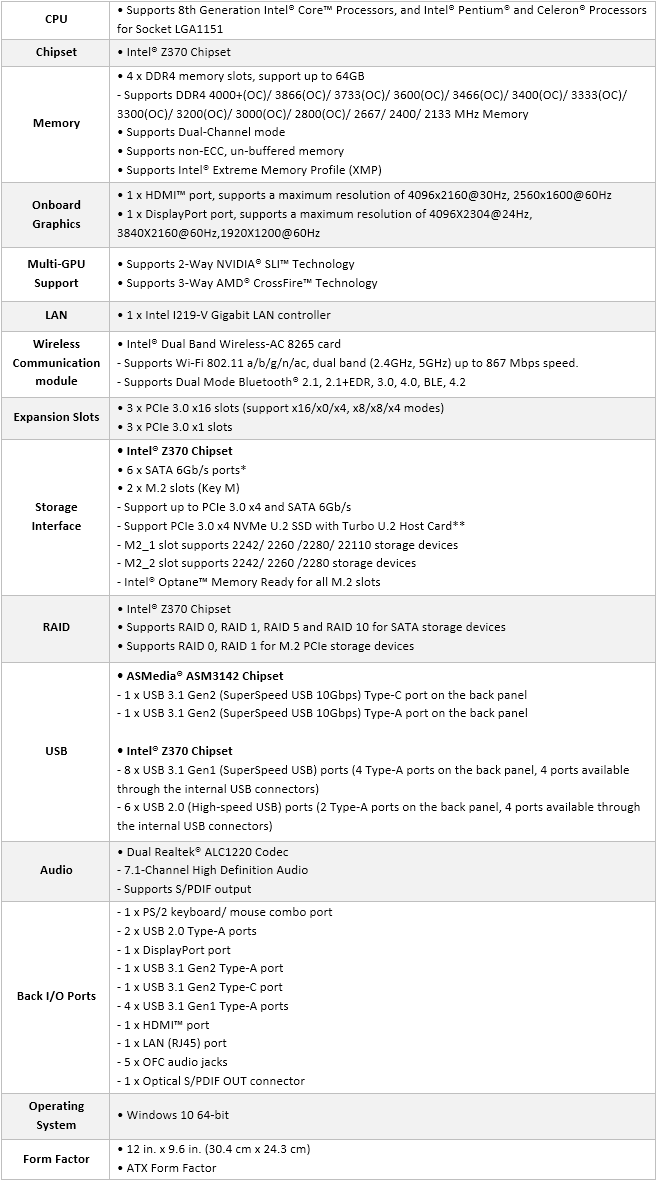

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وبسایت رسمی کمپانی MSI  ملاحظه کنید:

به دلیل نزدیکی زمان عرضه چیپست Z270 و Z370 بیشتر تولید کنندگان مادربورد زمان لازم برای طراحی مادربوردها از پایه را نداشتند و بیشتر در حد بهینه‌سازی و پشتیبانی از قابلیت‌های جدید چیپست Z370 ظاهر شده‌اند. مدل مورد بررسی ما نیز از این قاعده مستثنی نیست و طراحی بورد تقریبا همان MSI Z270 Gaming Pro Carbon است.

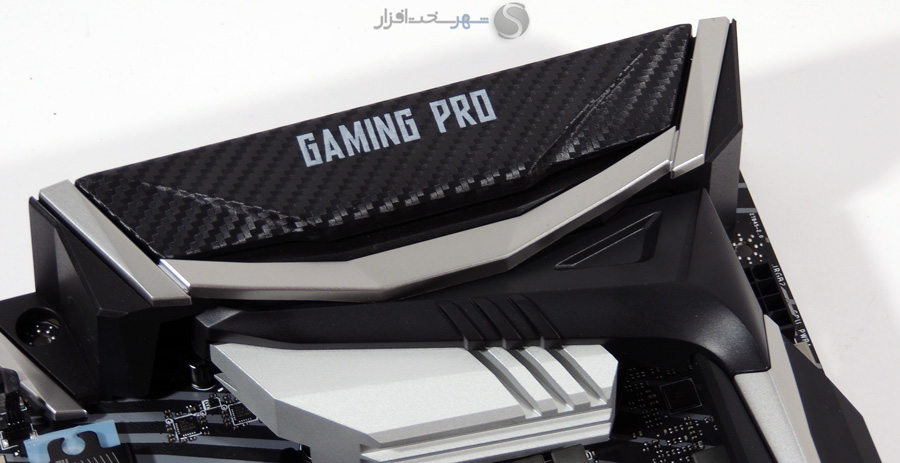

در طراحی این بورد از روکش فیبر کربن که شاید پیش‌تر در اتومبیل‌های اسپرت دیده باشید، استفاده شده و تداعی کننده یک محصول زیبا و قدرتمند است. هیتسینک‌های آلومینیومی با ترکیب رنگ نقره ای و مشکی به همراه روکش‌های فیبرکربن که بر روی کاور پنل پشتی و خنک کننده PCH کشیده شده و طراحی با خطوط مورب رنگی روی سطح PCB همگی به جذابیت و زیبایی بیشتر ظاهر بورد کمک کرده‌اند.

از نظر المان RGB هم این بورد پکیج بسیار کاملی ارائه می‌دهد. نورهای‌ RGB تقریباً در تمام سطح بورد گسترده شده‌اند. در پشت بورد و امتداد اسلات‌های رم، زیر کاور پشتی، زیر خنک کننده PCH و همچنین به عنوان روشن کننده مسیر ایزولاسیون مدار صوتی در سطح بورد که به شخصی سازی هرچه بیشتر بورد کمک می‌کند.

از نظر ابعاد این بورد در استاندارد ATX قرار دارد و طول و عرض آن به ترتیب 30.5cm x 24.4cm است که در اکثر کیس های Mid Tower به بالا قابل نصب خواهد بود. کیفیت PCB و لحیم کاری در این بورد، به دلیل استفاده از سیستم‌های تمام اتوماتیک بسیار بالا بوده و در بخش کامپوننت‌های صوتی دارای ایزولاسیون اختصاصی است.

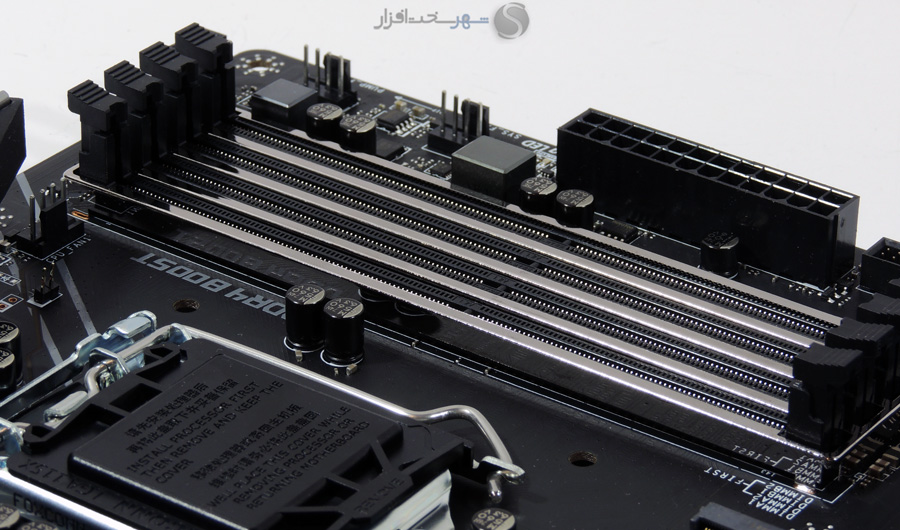

این بورد دارای 4 اسلات DIMM بوده که توانایی پشتیبانی از حداکثر 64GB حافظه رم DDR4 به صورت Dual Channel در سرعت استاندارد 2133/2400/2666 مگاهرتز را دارد. بیشینه سرعت پشتیبانی شده حافظه‌های رم به عدد 4000 مگاهرتز می‌رسد که از طریق فعال‌سازی پروفایل XMP یا اورکلاک قابل دسترسی است. همچنین اسلات‌های رم به طور کامل در یک قاب از جنس استیل ضد زنگ قرار گرفته اند تا در برابر گرما و فشار و حتی آسیب‌های فیزیکی بیش از پیش مقاوم باشند. استفاده از DDR4 Boost در طراحی اسلات‌های DIMM این مادربورد نیز یکی از ویژگی‌های بارز این مادربورد در بخش ماژول‌های حافظه است که با توجه به معرفی کوتاه این تکنولوژی در ابتدای بررسی، در بخش امکانات ویژه به معرفی کامل این تکنولوژی می‌پردازیم.

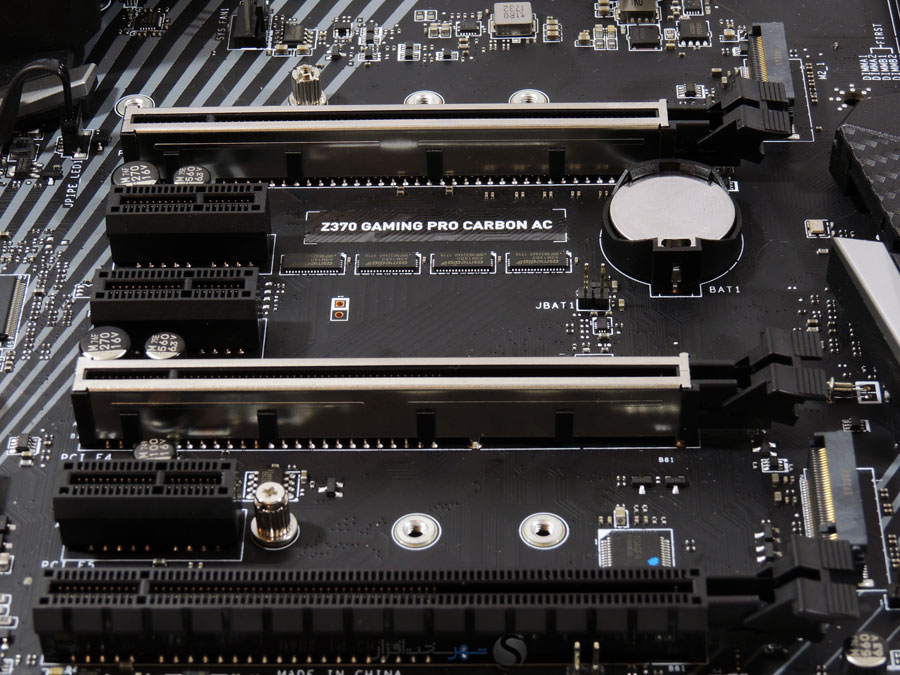

در زمینه اسلات‌های PCI با دارا بودن 3 اسلات PCI Express X16 و 3 اسلات PCI Express X1 قابلیت نصب انواع کارت‌های افزودنی وجود دارد. دو اسلات اول PCI Express X16 که پهنای باند خود را مستقیماً از پردازنده دریافت می‌کنند توانایی ارائه به ترتیب سرعت X16 و X8 را دارند و در صورت استفاده از هردو اسلات، سرعت اسلات اول به X8 کاهش یافته و با ترکیب X8/X8 کار خواهند کرد.

قابلیت 2way SLI و 3way CrossFire در این بورد پشتیبانی می‌شود که با توجه به فاصله 3 اسلاتی دو درگاه اول PCI Express X16 فضای مناسب برای تهویه هوا بین دو کارت وجود دارد و اصطلاحاً حالت ساندویچ اتفاق نخواهد افتاد. این دو اسلات توسط استیل ضد زنگ مقاوم سازی شده تا در اثر فشار ناشی از وزن و گرمای کارت‌های گرافیک تغییر شکل ندهند. اسلات سوم نیز پهنای باند خود را از چیپ Z370 گرفته و با سرعت X4 کار می‌کند.

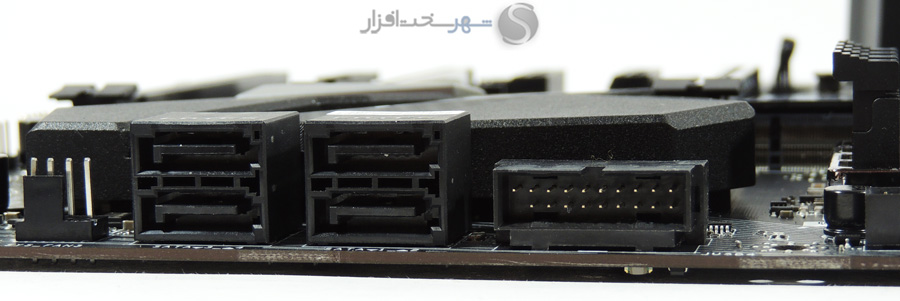

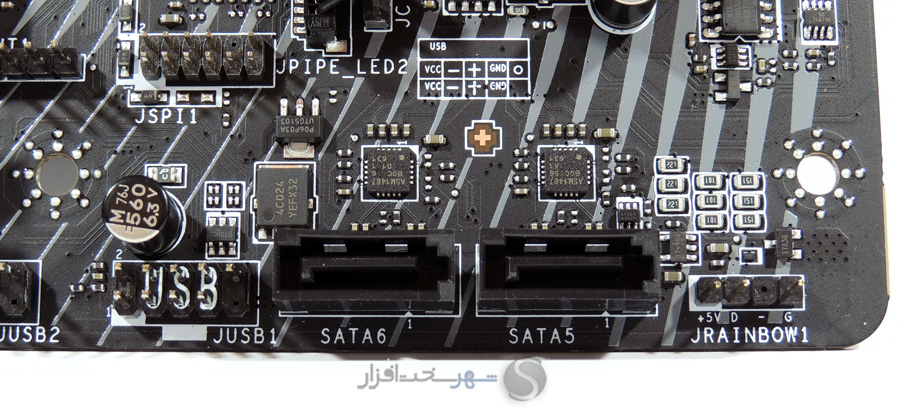

پورت های ذخیره سازی در این بورد شامل 6 پورت SATA 6Gb/s با توانایی پشتیبانی از آرایه‌های RAID 0,1,5,10 و تکنولوژی Intel Rapid Storage و 2 پورت M2 که در بین اسلات‌های PCI Express قرار گرفته‌اند، می‌شود. پورت‌های SATA در این بورد به دو قسمت تقسیم شده اند. 4 پورت در لبه سمت راست و دو پورت در پایین بورد تعبیه شده اند. این ترتیب شاید برای کیس‌هایی که دارای محل نصب SSD بر روی PSU Shroud هستند مناسب باشد و مدیریت کابل‌ها را آسان‌تر و به زیبایی بیشتر محیط کیس کمک کند.

پورت‌های M2 این بورد با قابلیت پشتیبانی از هر دو نوع رابط PCIe X4 NVMe و Intel Optane Memory ،SATA و آرایه های RAID 0,1 در دو سایز تعبیه شده اند. پورت اول توانایی نصب حافظه‌های با بیشینه طول 110mm و پورت دوم تا 80mm را دارد.

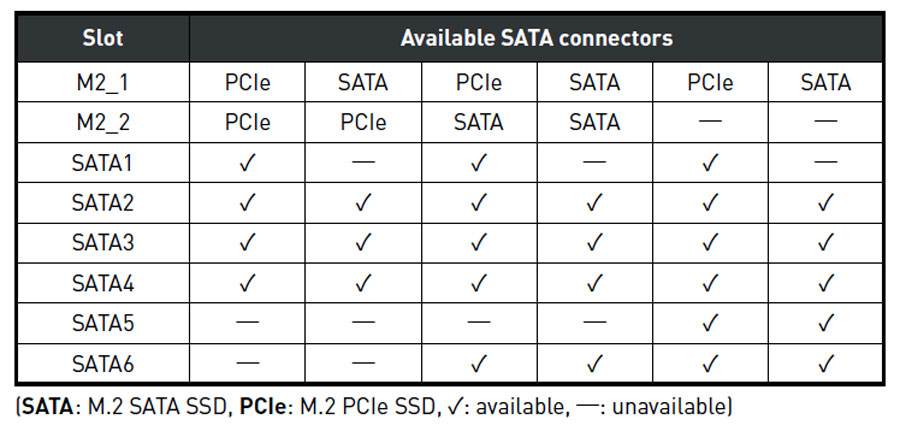

با توجه به محدودیت پهنای باند و خطوط PCIe چیپست Z370 این درگاه‌ها دارای پهنایی باند مشترک بوده که به صورت جدول زیر فعال خواهند بود:

در سطح بورد انواع کانکتور‌های رایج برای اتصال به پنل جلوی کیس، RGB و فن‌ها تدارک دیده شده است.

به ترتیب از بالا در سمت راست بورد شاهد این موارد هستیم :

  • کانکتور Corsair HD RGB
    به کمک این کانکتور می‌توانید انواع فن‌های RGB و یا نوارهایRGB  برند Corsair را به بورد متصل کنید و از طریق نرم‌افزار MysticLight  کنترل کنید.
  • سه کانکتور 4پین Fan Header
    با قابلیت کنترل DC/PWM برای اتصال پمپ خنک کننده آبی یا فن کیس
  • دو کانکتور USB3.1 Gen1
    قابل ذکر است یکی از کانکتور‌های USB3.1 Gen1 تعبیه شده که در کنار پورت‌های SATA قرار گرفته با زاویه 45 درجه نسبت به سایر کانکتورها نصب شده است. به دلیل بزرگی کانکتور USB3 کیس و پهنای سیم رابط، قرار گرفتن کانکتور در این حالت باعث زیبایی و راحتی مدیریت کابل‌ها می‌شود.

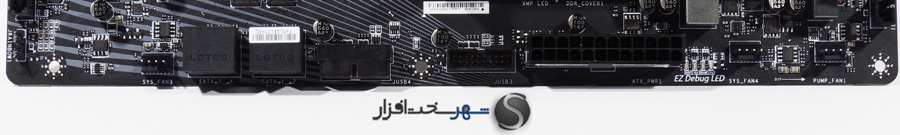

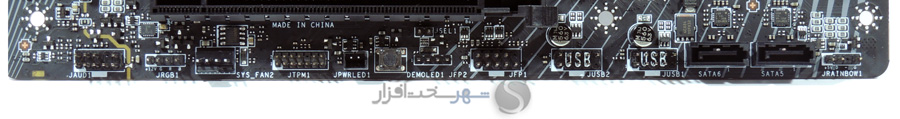

و در بخش پایین بورد به ترتیب از سمت راست موارد زیر را شاهد هستیم:

  • JRainbow
    برای اتصال نوارهای Addressable RGB
  • دو کانکتور USB2
    که یکی از آن‌ها در صورت نصب کارت شبکه بی‌سیم همراه بورد اشغال می‌شود.
  • کانکتورهای JFP1 و JFP2
    برای اتصال سوییچ‌های کیس
  • سوییچ و کانکتور DEMLED
    این بخش برای پیش‌نمایش LEDهای سطح بورد در زمان خاموش بودن بورد (شرایط نمایشگاهی یا ویترین فروشگاه) مورد استفاده قرار می‌گیرد.
  • یک کانکتور 4پین Fan Header
  • JRGB
    برای اتصال نوارهای RGB معمولی 12 ولت با حداکثر شدت جریان 3 آمپر
  • JAUD
    برای اتصال پورت‌های سیستم صوتی پنل جلوی کیس

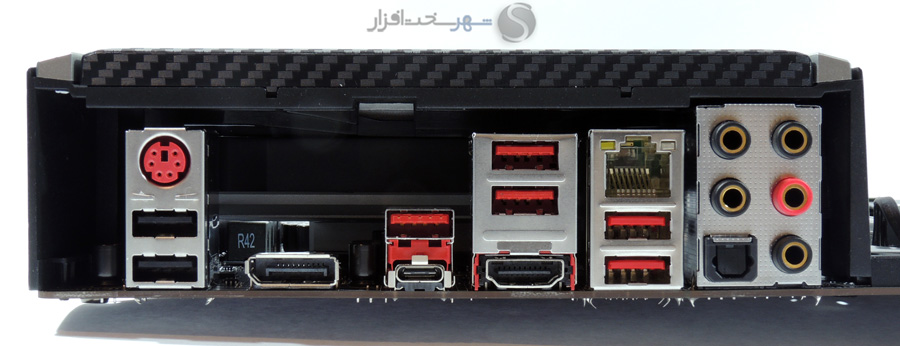

در پنل پشتی این مادربورد به ترتیب از سمت چپ، دو پورت USB2 و یک پورت PS2 برای اتصال موس و کیبورد، DisplayPort، پورت USB 3.1 Gen2 TypeC (پورت مشکی کوچک) و USB 3.1 Gen2 TypeA (پورت قرمز)، پورت HDMI، 4 پورت USB 3.1 Gen1، پورت RJ45 ارتباط شبکه و مجموعه جک‌های 3.5mm آنالوگ و S/PDIF اپتیکال خروجی صدا قرارگرفته‌اند.



سیستم خنک‌کننده و مدار رگولاتور ولتاژ

سیستم خنک‌کننده و مدار رگولاتور ولتاژ

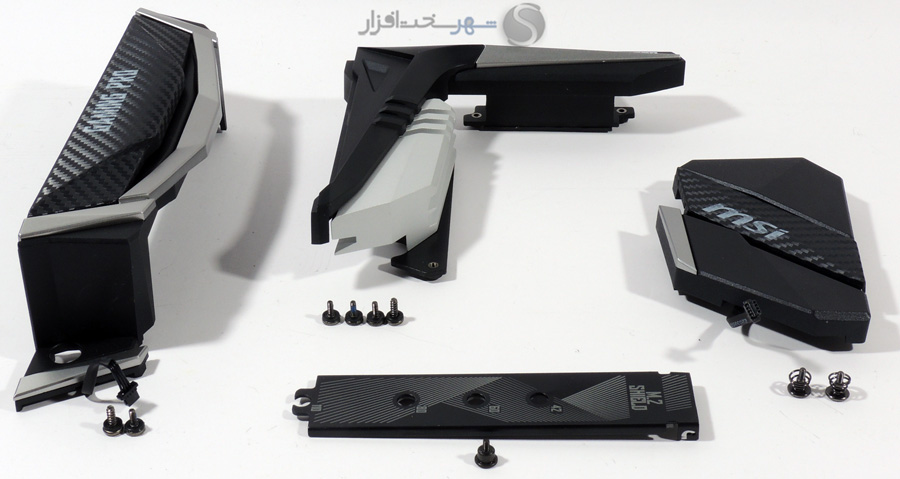

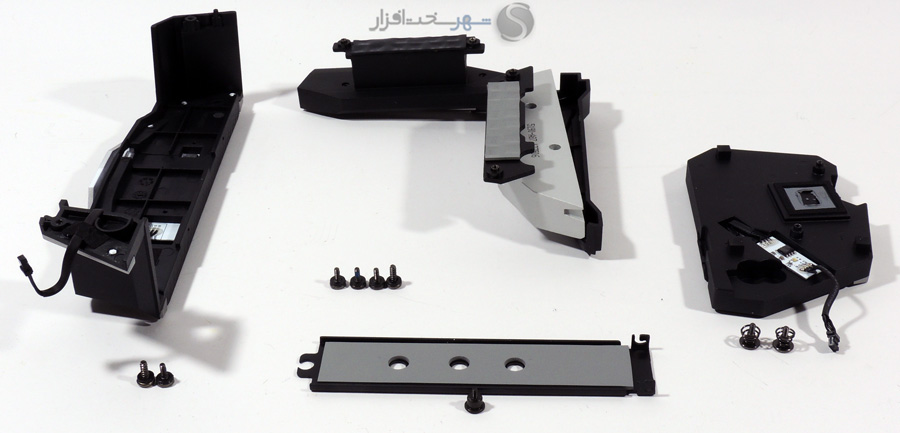

با باز کردن تمامی کاورها و خنک کننده‌های نصب شده بر روی بورد به بررسی دقیق کامپوننت‌های استفاده شده و وضیعت سیستم خنک کننده می‌پردازیم.

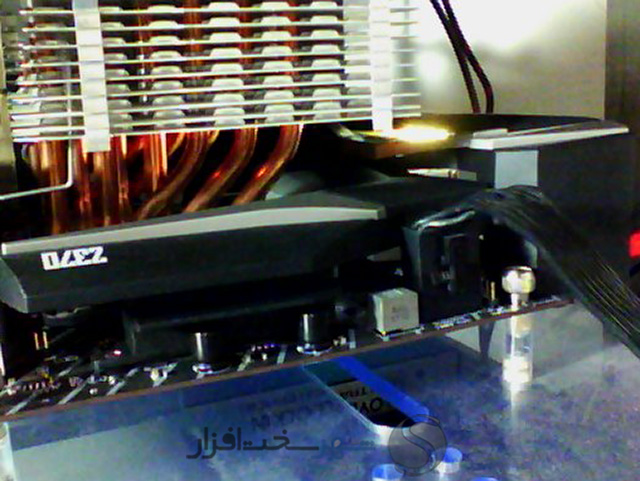

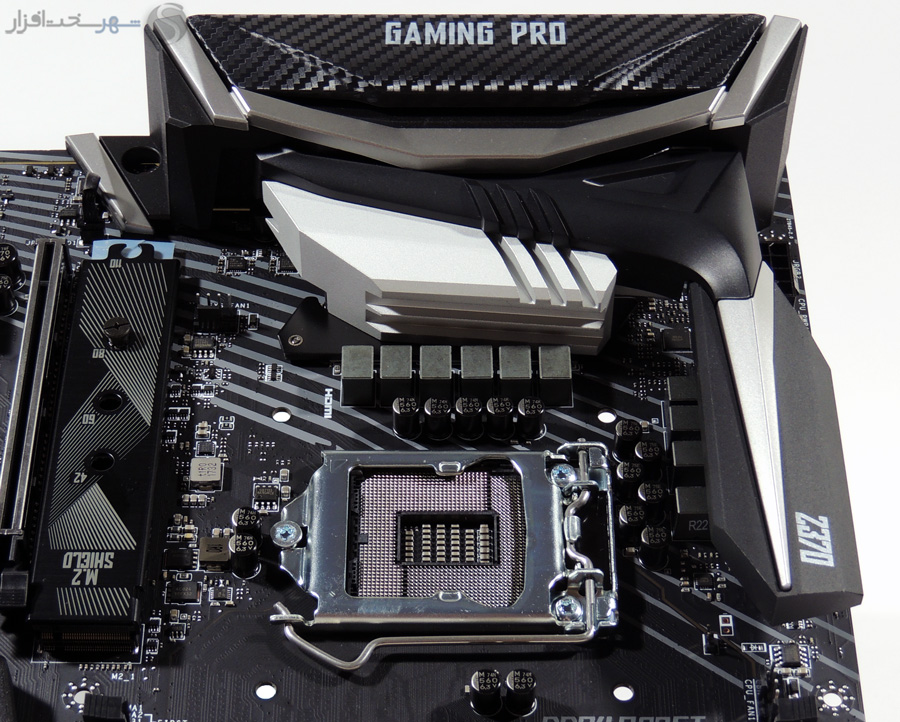

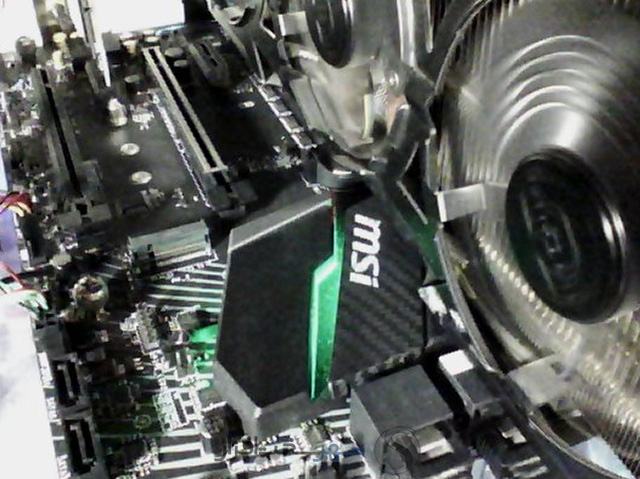

سیستم خنک کننده در این بورد شامل هیتسینک‌های مجزا بر روی مدار رگولاتور ولتاژ پردازنده، PCH و اسلات اول M2 است. خنک کننده رگولاتور ولتاژ پردازنده، دو هیتسینک آلومینیومی است که به کمک پدهای حرارتی روی ماسفت‌ها قرار می‌گیرند. این مجموعه توسط یک قاب پلاستیکی به هم متصل شده است.

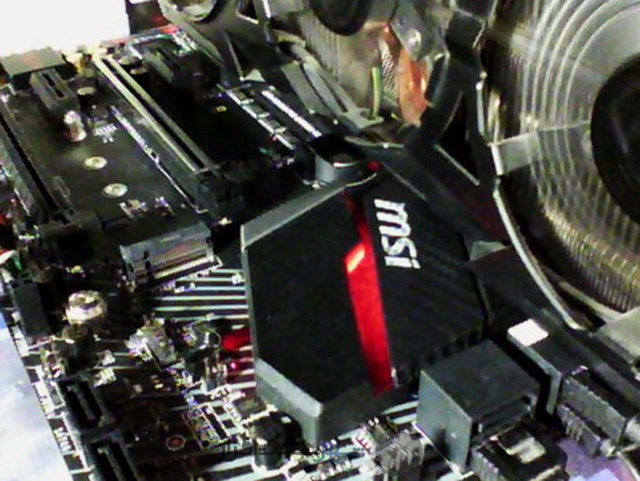

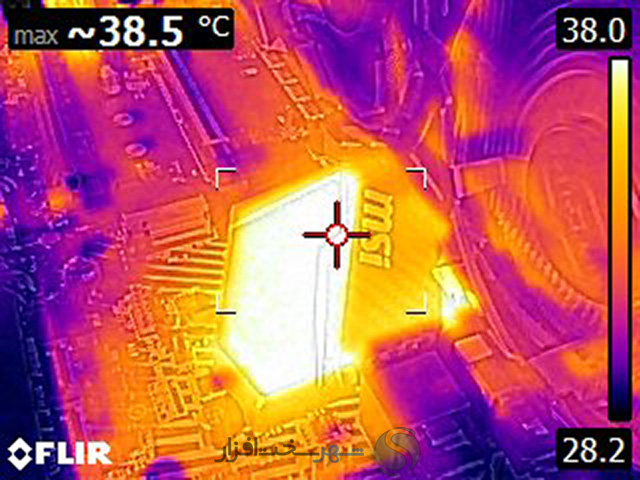

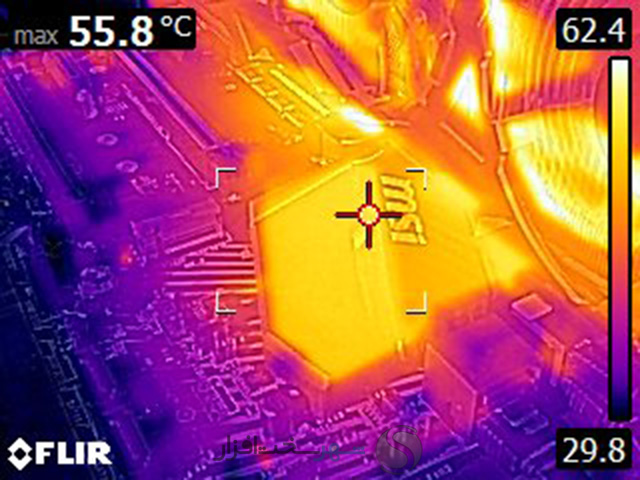

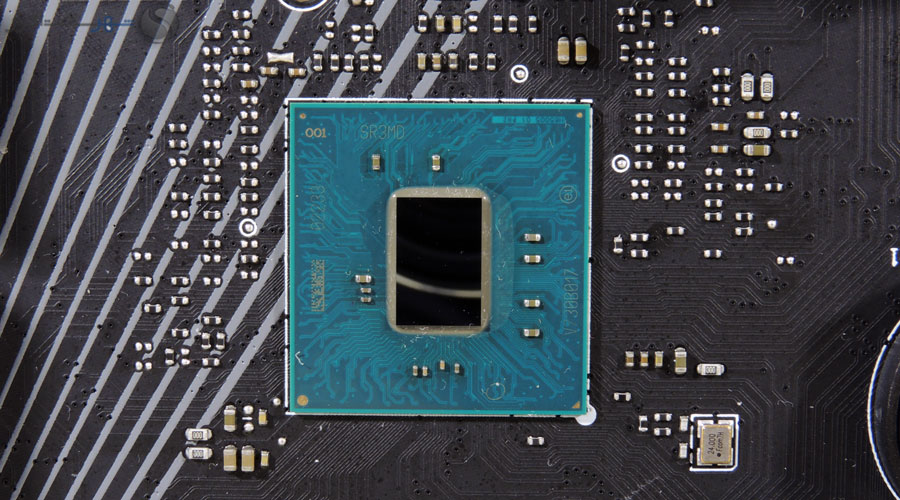

خنک کننده PCH برخلاف سایر هیتسینک‌ها با خمیر حرارتی جایگزین شده که کیفیت این خمیر به نظر چندان مناسب نیست ولی برای دفع گرما از چیپست Z370 با TDP شش وات کافیست.

خنک کننده حافظه M2 نیز یک قطعه آلومینیومی با پد حرارتی برای قرار گرفتن روی چیپ‌های حافظه M2 است تا گرمای تولید شده توسط این چیپ ها را به شکل بهتری دفع کند.

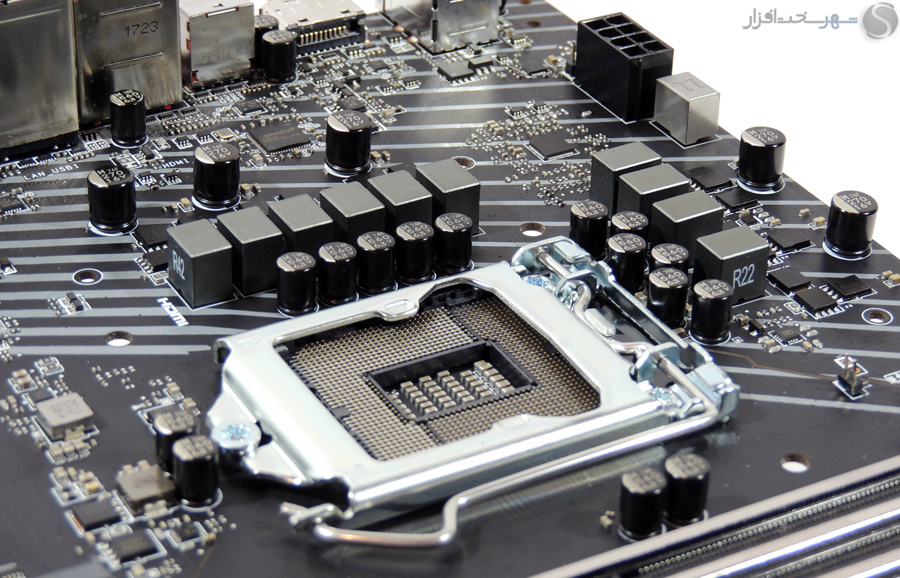

بررسی مدار رگولاتور ولتاژ

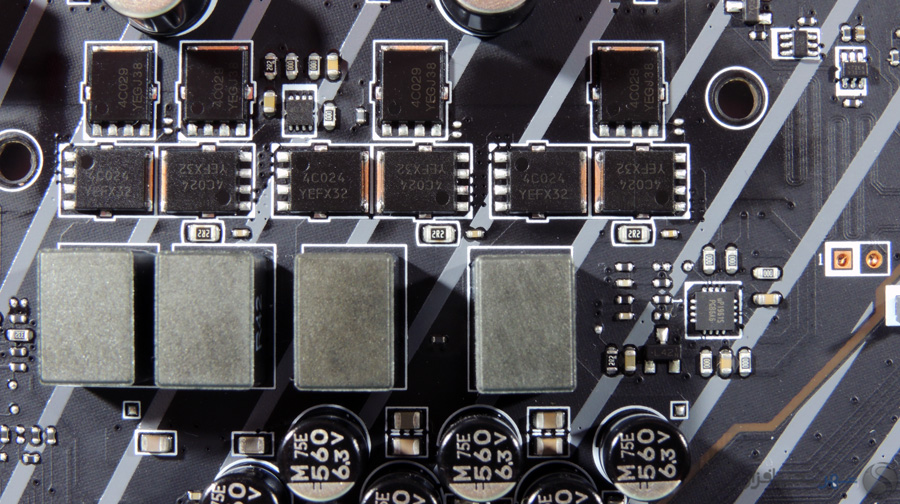

همانطور که در تصویر مشاهده می‌فرمایید جریان مورد نیاز پردازنده در این بورد از طریق یک کانکتور E-ATX 8pin تامین شده و سیستم VRM، تنظیم و تصفیه‌ی این ورودی را انجام می‌دهد. مدار رگولاتور ولتاژ این مادربورد از نوع 2+8 فاز بوده که 8 شریان وظیفه تامین ولتاژ و جریان مورد نیاز پردازنده (VCC) را بر عهده دارند و 2 شریان، ولتاژ و جریان مورد نیاز تراشه گرافیکی تعبیه شده در پردازنده (VCCGT) را تامین می‌کنند که توسط چوک‌های با هسته فریتی و خازن‌های Black Solid تصفیه شده و به پردازنده می‌رسد.

ماسفت‌های به کار رفته در این مدار از مدل 4C024 برای بخش LowSide و 4C029 برای بخش HighSide بوده و جزء جدیدترین ماسفت‌های ساخت ON Semiconductor هستند. این ماسفت‌ها در بخش تغذیه Vcore به صورت 1LowSide و 1HighSide استفاده شده‌اند و در بخش تغذیه iGPU به صورت 2LowSide و 1HighSide قرارگرفته‌اند.

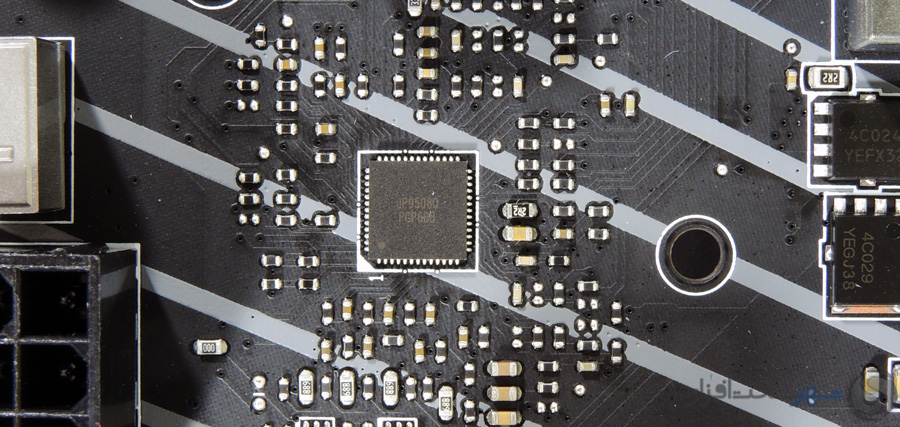

این مجموعه تحت کنترلر uP9508Q ساخت شرکت uPI Group که به صورت 1+4 پیکربندی شده است، فعالیت می‌کند. 4 ورودی VCC به کمک Doublerهای تعبیه شده تبدیل به 8 شریان شده و ولتاژ و جریان مورد نیاز Vcore را تامین می‌کند و 1 شریان VCCGT نیز به کمک Phase Doubler مدل uP1961S تبدیل به 2 شریان شده و بخش iGPU پردازنده را تغذیه می‌کند. ولتاژ و جریان بخش IO و SA نیز توسط 2 فاز مجزا از کنترلر اصلی، تحت کنترلر 8Y=4F ساخت Richtek فعالیت می‌کنند که با توجه مصرف کم این بخش از پردازنده، کاملاً کافی به نظر می‌رسد.

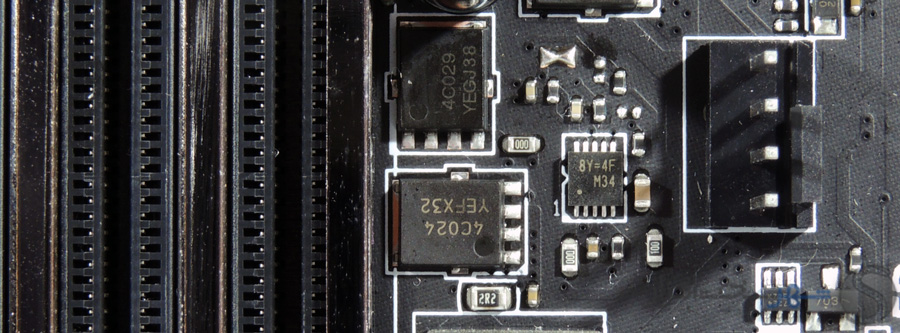

جریان و ولتاژ اسلات‌های رم نیز بر عهده یک فاز شامل ماسفت‌های 4C024 و 4C029 برای بخش LowSide و HighSide و کنترلر 8Y=4F قرار گرفته است.

سیستم صوتی Audio Boost 4

سیستم صوتی Audio Boost 4

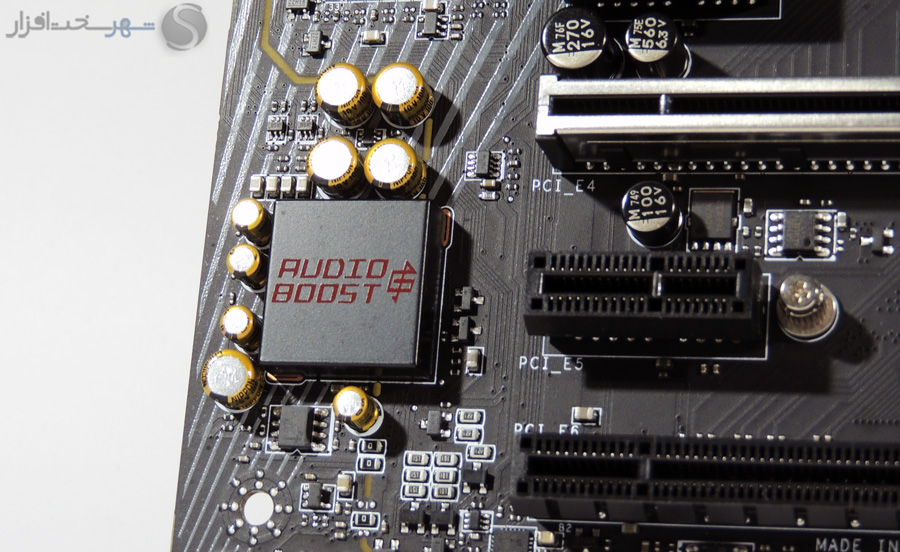

چند سالی است که تولیدکنندگان مادربورد، یکی از نقاط قوت بوردهای خود را سیستم صوتی آن قرار داده‌اند که این سیستم‌های صوتی توانایی‌هایی در حد و اندازه کارت‌های صدای حرفه‌ای دارند. Audio Boost که عنوان تجاری سیستم‌های صوتی مادربردهای رده بالای کمپانی MSI محسوب می‌شود، یکی از باسابقه‌ترین و در عین حال خوش صداترین سیستم‌های صوتی مجتمع بر روی مادربرد محسوب می‌شود. این سیستم صوتی متشکل از چند بخش مختلف برای پردازش، بازسازی و تقویت سیگنال صوتی می‌باشد تا خروجی نهایی آنچه باشد که حرفه‌ای‌ها آن را طلب می‌کنند. در این بخش قصد داریم به معرفی و کالبد شکافی این سیستم صوتی بپردازیم.

Audio Codec باکیفیت و مدرن
قلب این سیستم در واقع جدیدترین تراشه ساخت Realtek به نام ALC1220 می‌باشد. SNR این تراشه در بخش خروجی به 120 دسیبل و در بخش ورودی به 113 دسیبل می‌رسد تا حاصل، صدای شفاف و کریستالی چه در ضبط و چه در پخش باشد. همچنین این کدک با محافظ فلزی EMI پوشیده شده تا امواج الکترومغناطیسی و رادیویی منتشر شده در محیط باعث ایجاد نویز و اغتشاش در خروجی نهایی نشوند.

حذف صداهای مزاحم (DE-POP PROTECTION)
بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. MSI به کمک ماسفت های مخصوص با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است.

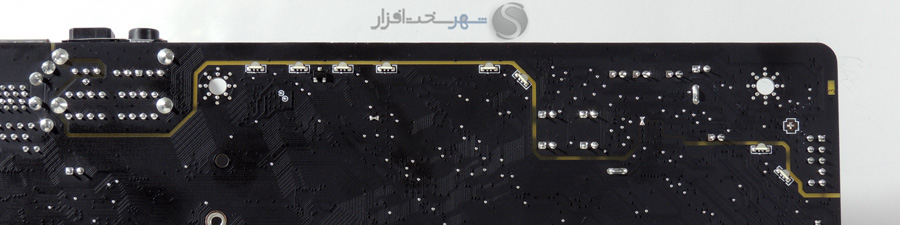

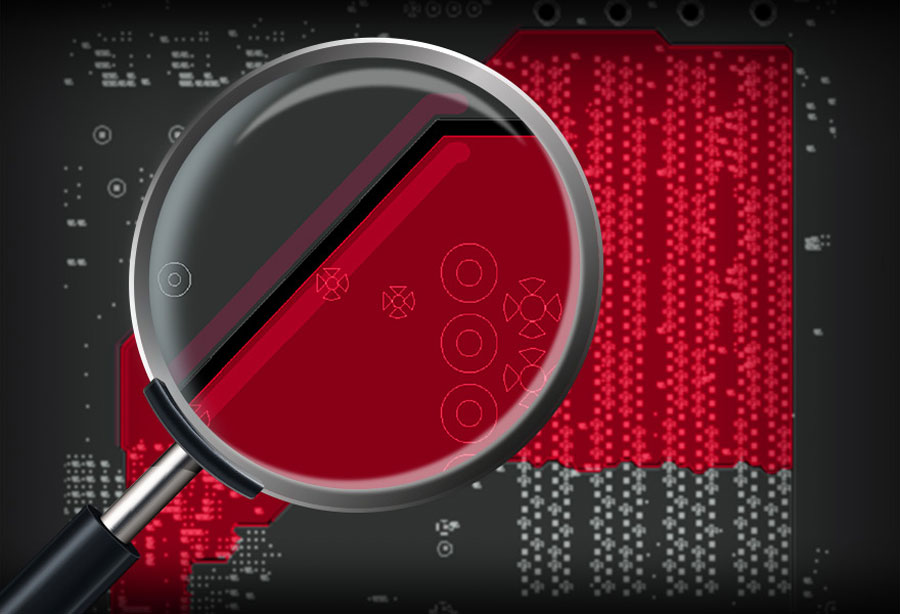

ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد

در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس Crosstalk خواهد شد.

آمپلی‌فایر هدفون اختصاصی با امپدانس خروجی حداکثر 600 اهم
خروجی صدا کدک این مادربرد در بخش Front توسط تراشه OPAMP مدل QPA1652 که دارای امپدانس خروجی تا 600 اهم (تطبیق امپدانس به‌صورت خودکار) می‌باشد تقویت می‌شود. این سامانه در حال حاضر یکی از کارآمدترین‌ها جهت تطبیق امپدانس با هدفون‌های حرفه‌ای به شمار می‌رود.

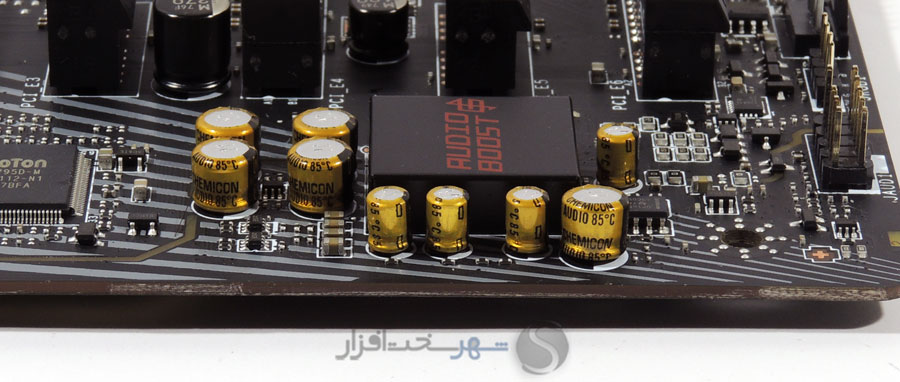

خازن‌های آکوستیک Chemi-Con

خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 9 خازن سری Melodio ساخت کمپانی Chemi-Con نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهند.

جک‌های 3.5mm  خروجی صدای آنالوگ با روکش طلا
خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای خواهد بود.

پردازش نرم‌افزاری به‌واسطه Nahimic Sound Technology 2+
تجربه ثابت کرده که همواره حتی بهترین و خاص‌ترین سیستم‌های صوتی نیز بدون کنترل و پردازش نرم افزاری سیگنال صوتی، حرفی برای گفتن نخواهند داشت. در واقع سخت افزار و نرم افزار در این امر مکمل یکدیگر هستند و عملکرد متوازن و هماهنگ این دو، نقش مهمی در دل‌چسب‌تر بودن صدای خروجی بازی می‌کند.

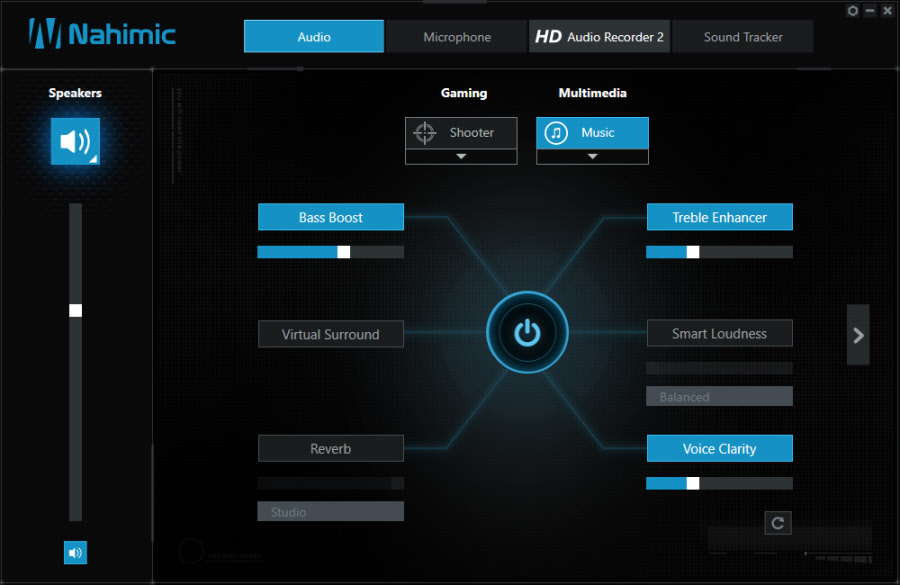

کمپانی MSI نسل دوم نرم افزار Nahimic را با سیستم صوتی این مادربرد همراه کرده است که حقیقتاً بسیار بی‌نقص و پویا عمل می‌کند و با توجه به امکانات بسیار متعددی که همراه خود دارد تقریباً برای هر نوع سلیقه صوتی جنس صدای مختص به خود را در خروجی ارائه می‌دهد.

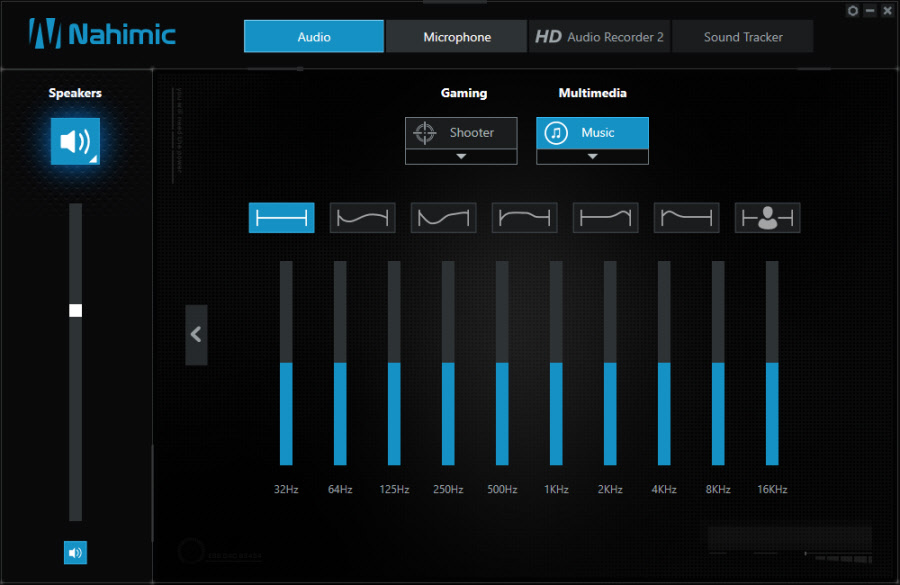

همان‌طور که ملاحظه می‌کنید رابط کاربری بسیار زیبای این نرم افزار در صفحه اصلی حاوی چندین پروفایل‌ها آماده برای کاربردهای چند رسانه‌ای و گیمینگ در ژانرهای مختلف است. همچنین سامانه‌های افزایش غلظت فرکانس‌های بالا (Treble Enhancer)، افزایش غلظت فرکانس‌های پایین (Bass Boost)، کنترل هوشمند حجم صدا (Smart Loudness)، شبیه ساز صدای فراگیر  با عنوان Virtual Surround و Voice Clarity و افکت Reverb نیز در این بخش پیش بینی شده است.

علاوه بر این با استفاده از اکولایزر 10 باند گرافیکی در نظر گرفته شده امکان تنظیم سطوح مختلف صدا با دقت و پویایی عملکرد بسیار بالا فراهم شده است.

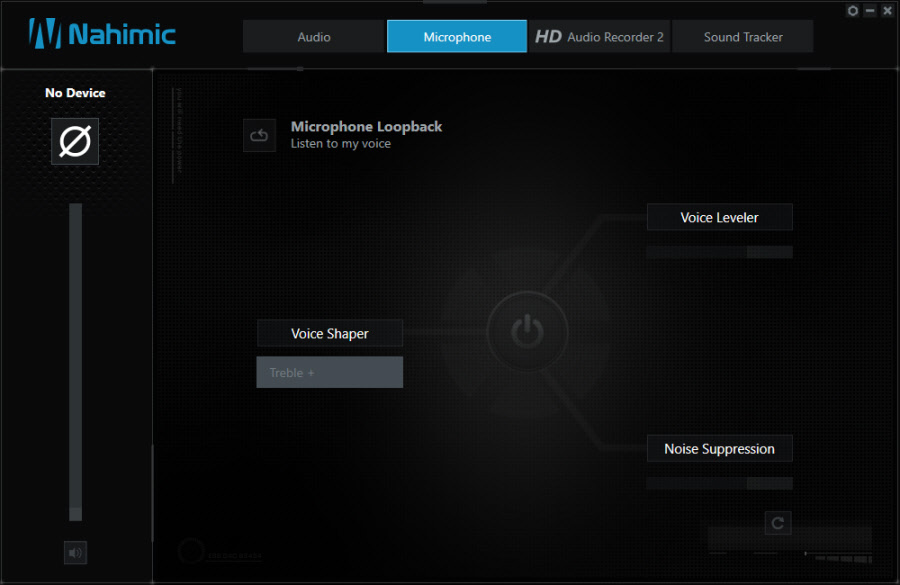

در بخش Microphone امکانات بسیار جالبی مانند Microphone Loopback و Voice Leveler و Voice Shaper و قابلیت حذف صداهای مزاحم اطراف در نظر گرفته شده است که در نوع خود کم نظیر محسوب می‌شود.

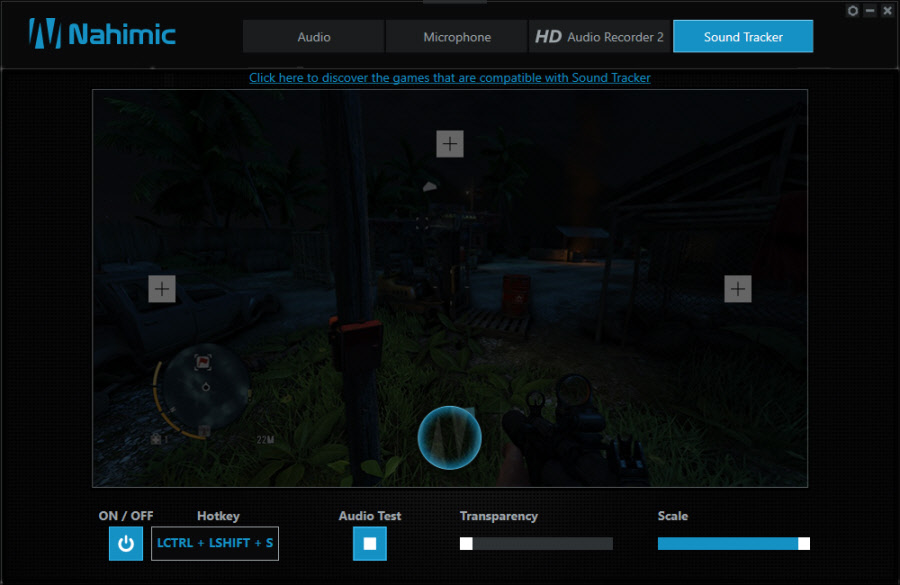

در قسمت Sound Tracker این قابلیت فراهم شده تا در بازی‌های رایانه‌ای با نمایش یک رادار در تصویر محل اختفای دشمنان خود را در سریع‌ترین زمان ممکن پیدا کنید.

البته درایور اصلی Realtek نیز بر روی این مادربرد نصب می‌شود و قابلیت تنظیم ضریب تقویت آمپلی‌فایر خروجی صدا در 3 حالت مختلف و تنظیم امپدانس هدفون در آن گنجانده شده است.

درگاه‌های گیمینگ بی سیم و سیمی شبکه

درگاه‌های گیمینگ بی سیم و سیمی شبکه

همانند اکثر مادربردهای گیمینگ رده بالای حال حاضر، این مادربرد نیز مجهز به یک ماژول Wi-Fi مدل AC8265 ساخت کمپانی اینتل از نوع 802.11ac 2x2 dual-band در فرکانس‌های 2.4/5GHz و با حداکثر سرعت انتقال اطلاعات 867Mbit/s شده است. این ماژول همچنین با پشتیبانی از قابلیت Multi-User MIMO (MU-MIMO) آماده است تا یک تجربه شیرین از حیث سرعت و کیفیت بالای پایداری سیگنال را به کاربران هدیه کند. ناگفته نماند که این ماژول یک کنترلر Bluetooth V4.2 را نیز با خود به همراه دارد. این ماژول از نوع M2 بوده که همراه با بورد تبدیل به PCIe در بسته‌بندی این محصول گنجانده شده است.

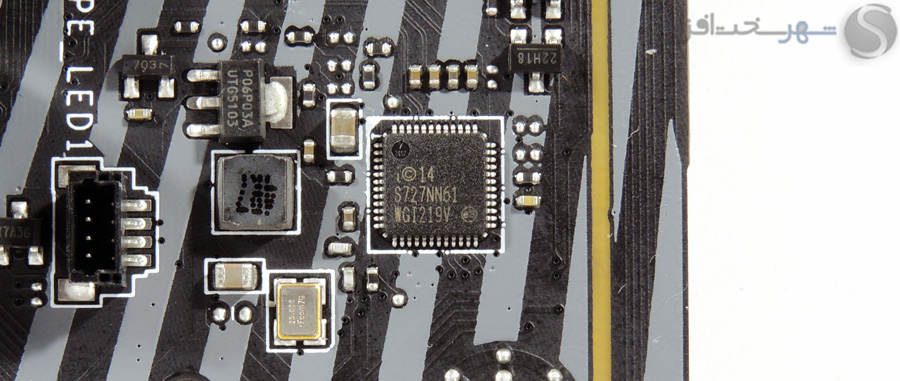

کنترلر Ethernet تعبیه شده در این مادربرد نیز یک تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود، بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد.

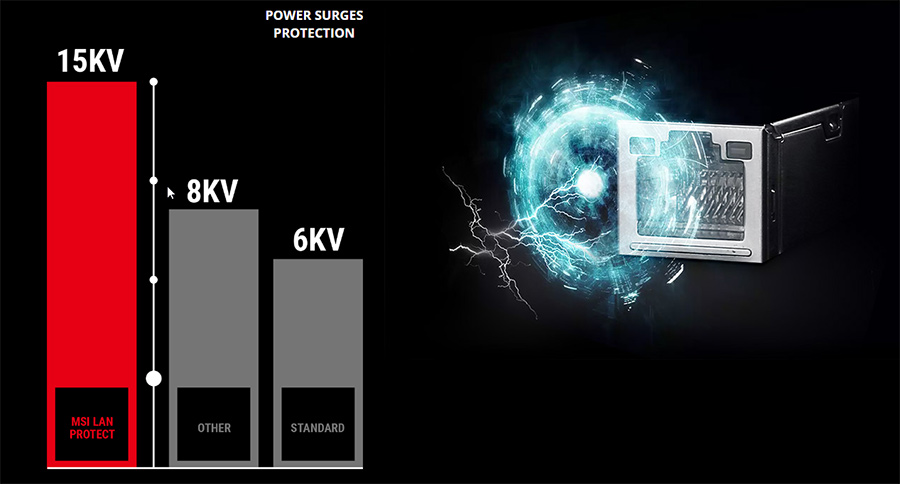

یکی از قابلیت‌های کم نظیر پورت LAN این مادربرد پشتیبانی آن از پروتکشن‌های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌های لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی MSI با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر تخلیه الکترواستاتیک و ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

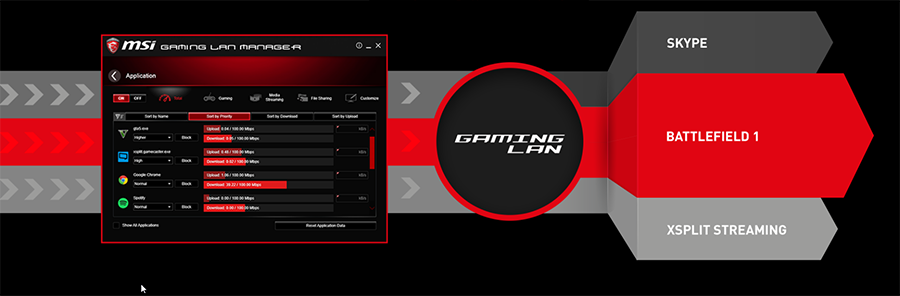

از دیگر قابلیت‌های کم نظیر شبکه در این مادربرد، پشتیبانی آن از نرم افزار جدید و هوشمند MSI GAMING LAN MANAGER است. از جمله قابلیت‌های این نرم افزار می‌توان به اولویت‌بندی هوشمند و دستی Taskهای مختلف شبکه و مانیتورینگ هوشمند و برخط اشاره کرد.

سوییچ‌ها و امکانات ویژه

سوییچ‌ها و امکانات ویژه
متاسفانه در این بورد هیچ نوع سوییچ آنبورد شامل کلیدهای Power ،Restart و ... در نظر گرفته نشده و حتی کلید بسیار کاربردی Clear CMOS نیز با یک جامپر تعویض شده است. به نظر می‌آید شرکت MSI بیشتر بر قابلیت‌های گیمینگ و پکیج نرم‌افزاری بورد توجه داشته است تا اورکلاک حرفه‌ای که با توجه به مدار رگولاتور ولتاژ میان رده و قیمت این مادربورد چندان جای تعجب ندارد. در بخش عیب‌یابی هم خبری از سون‌سگمنت نیست و به چهار LED که در هنگام راه‌اندازی سیستم وضعیت پردازنده، رم، گرافیک و بوت سیستم را نشان می‌دهد بسنده شده است.

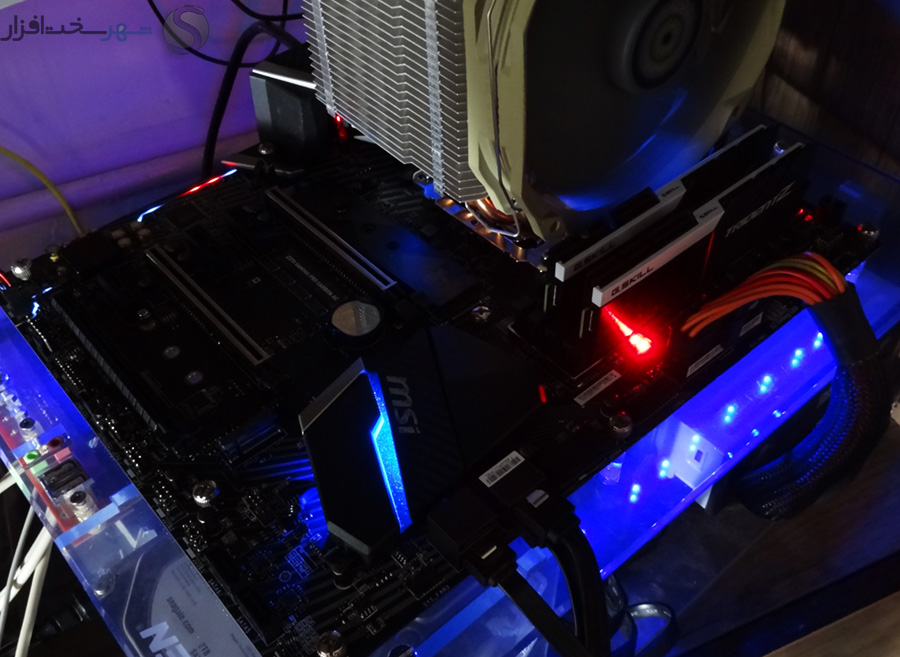

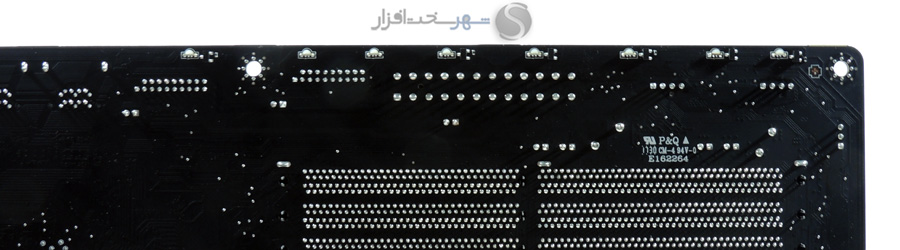

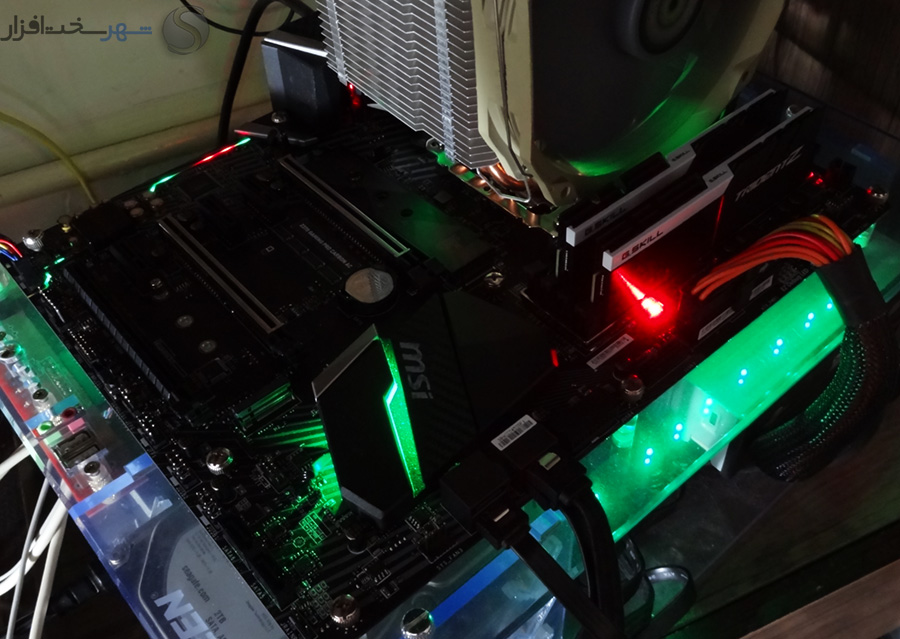

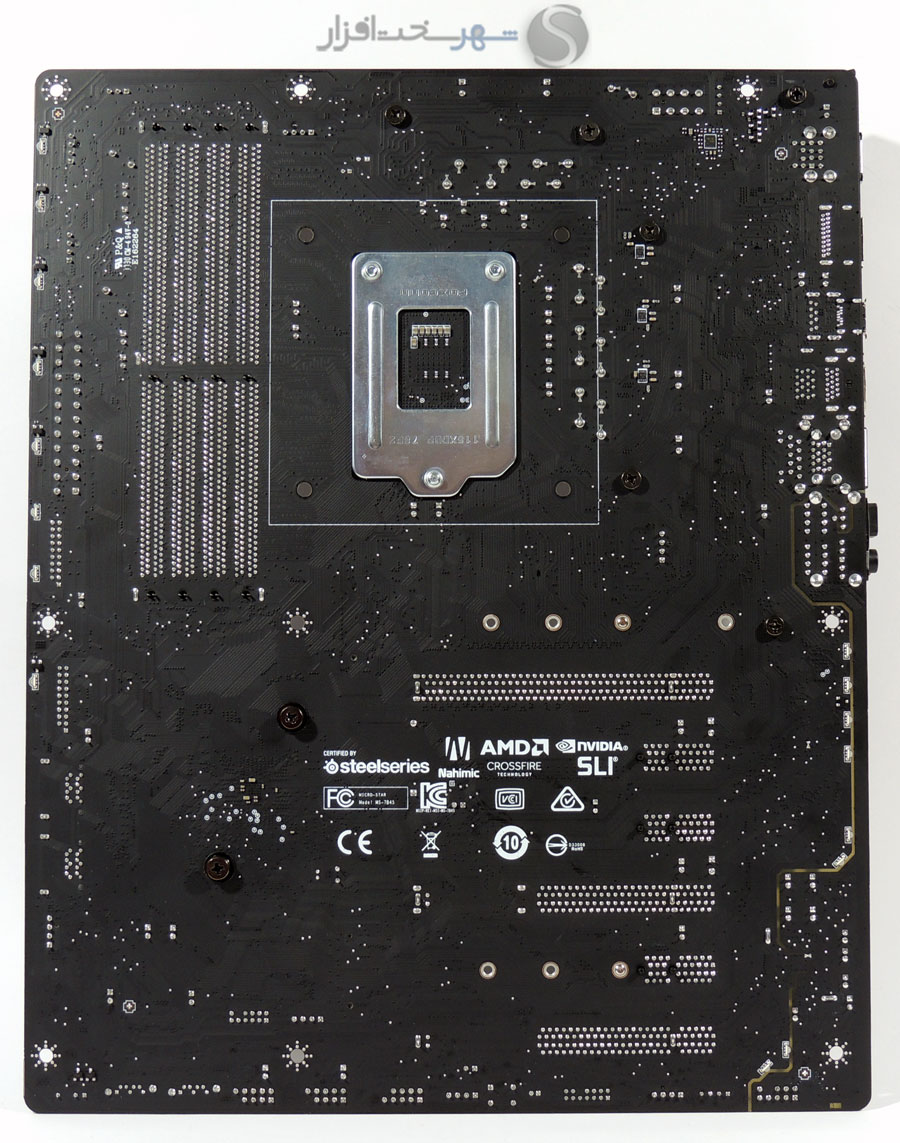

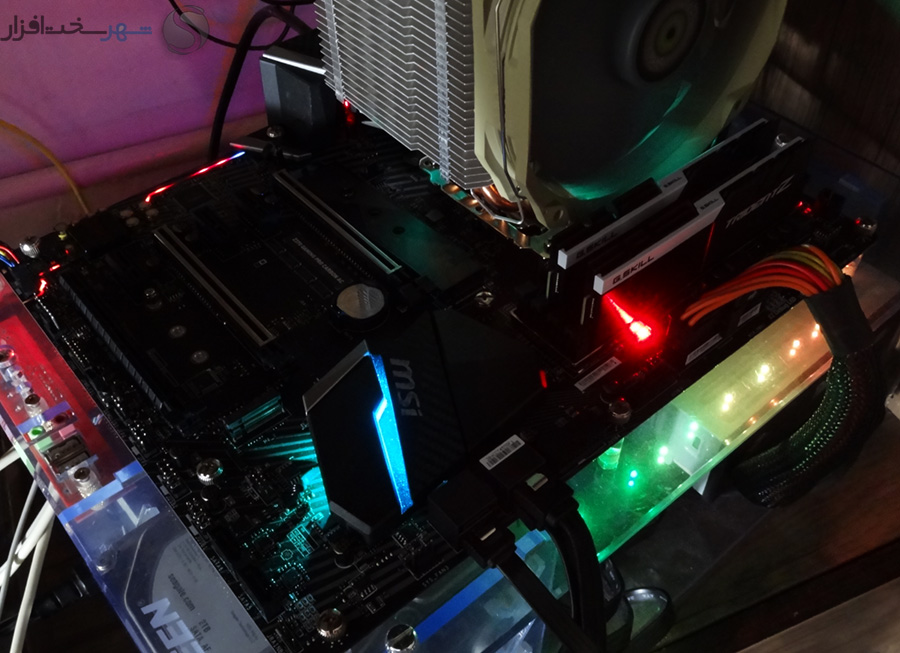

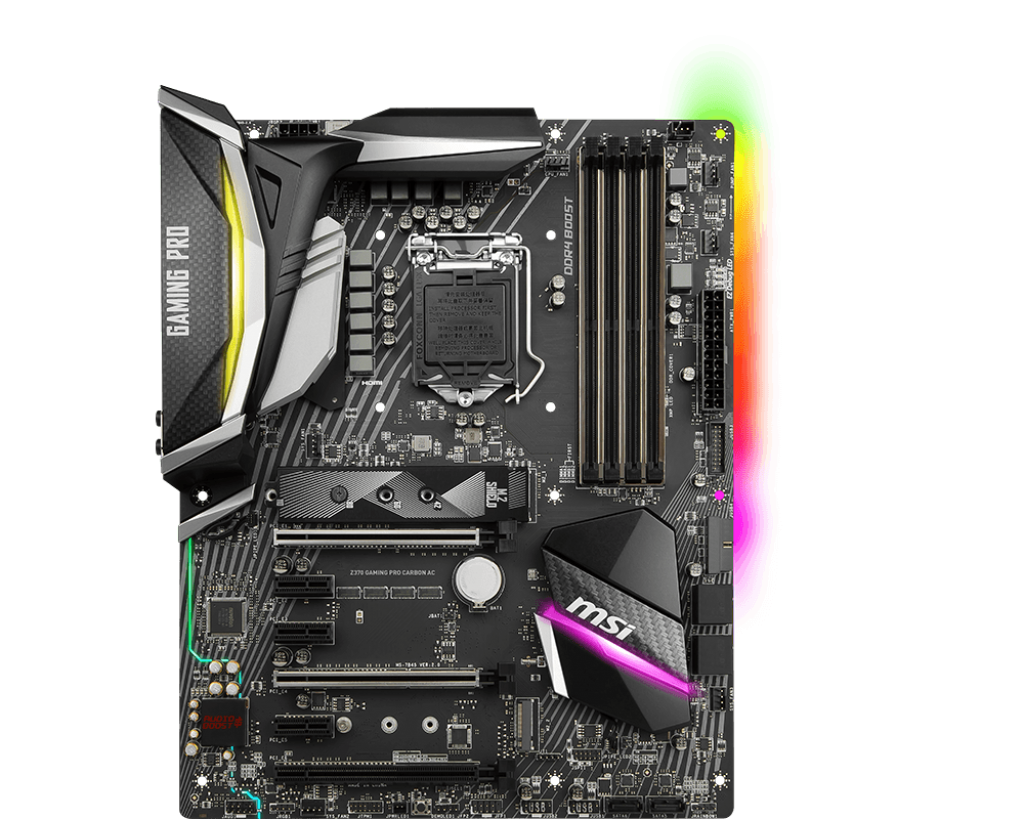

از امکانات ویژه این بورد می‌توان به نورپردازی RGB در پشت PCB اشاره کرد. LEDهایی که در لبه‌ی سمت راست قرار گرفته‌اند با روشن کردن سطح سینی کیس جلوه‌ی خاصی به مادربورد نصب شده درون کیس می‌دهد. همچنین LEDهایی که پشت نوار جداکننده مدار صوتی قرار گرفته‌اند و این مسیر را نورانی می‌کنند، زیبایی ظاهری این مادربورد را دوچندان کرده است.

علاوه بر تمام نورهای LED نصب شده، دو کانکتور 4 پین برای نصب نوارهای RGB از نوع 12v (به کمک کابل رابط همراه تا 3 نوار) یک کانکتور 3 پین برای نصب نوارهای Addressable RGB از نوع 5v و یک کانکتور برای نصب سیستم‌های RGB تحت برند Corsair هم تعبیه شده تا بتوانید از یک نورپردازی تمام عیار درون کیس خود لذت ببرید.

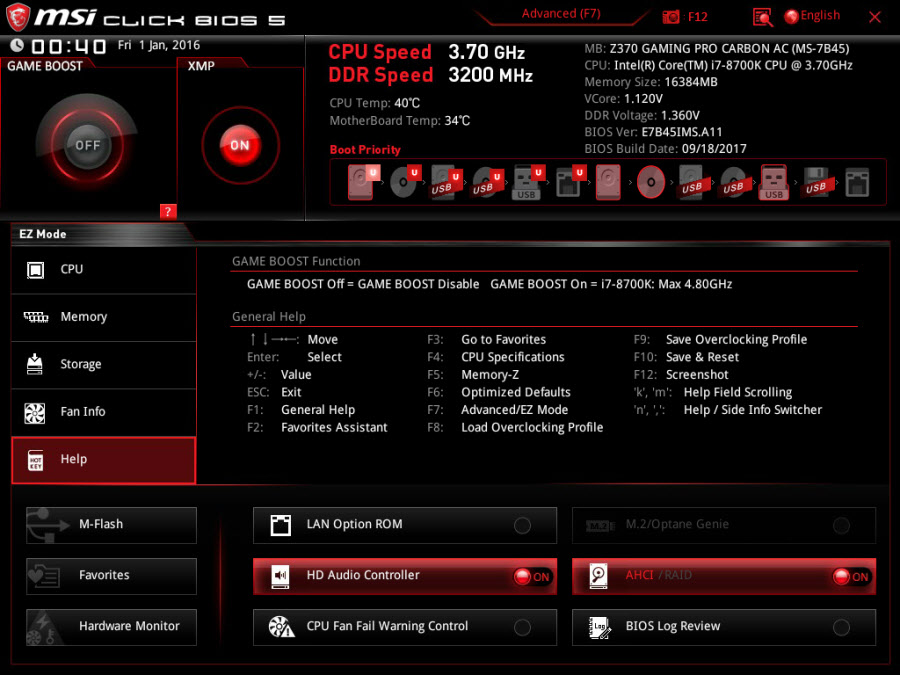

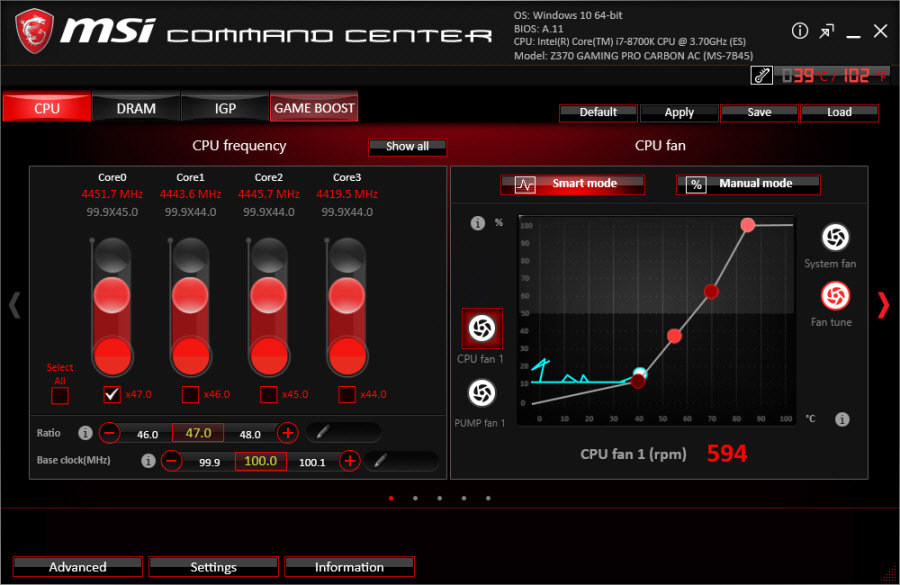

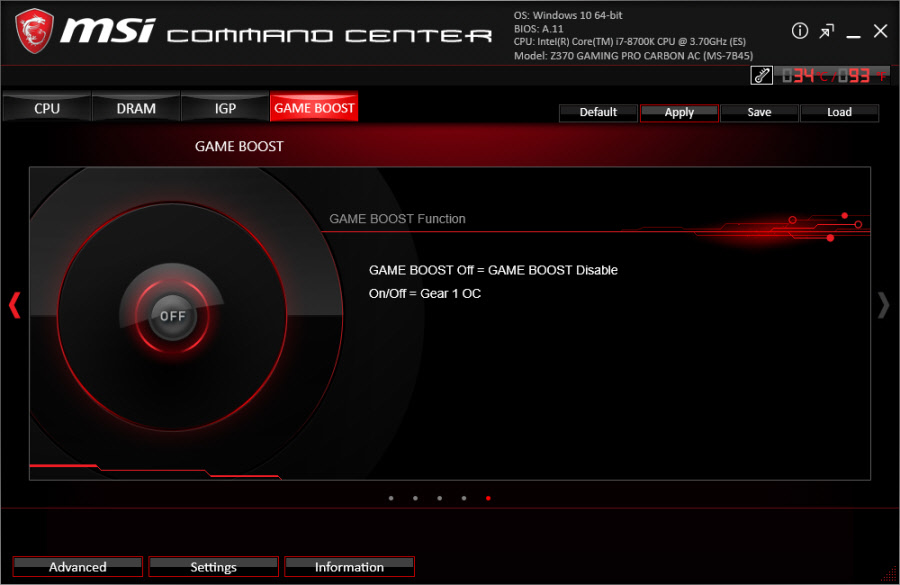

از دیگر قابلیت ویژه‌ی این مادربورد و شاید تمام مادربوردهای MSI می‌توان به تکنولوژی DDR4 Boost اشاره کرد که به کمک طراحی خاص و مهندسی شده، نتایج بسیار خوبی در تست‌های پهنای‌باند و کارایی حافظه از خود نشان می‌دهد. اکنون به تشریح چگونگی عملکرد این تکنولوژی می‌پردازیم:

ارتباط مستقیم

در این نوع طراحی، قدم اول ارتباط مستقیم بین خطوط اتصال پردازنده و اسلات‌های حافظه است. به دلیل عدم استفاده از هرگونه کامپوننت در این مسیر احتمال تداخل سیگنال‌ها به مراتب کاهش یافته و پایداری سیستم افزایش می‌یابد. یکی دیگر از مزیت‌های این نوع طراحی کاهش طول مسیر ارتباطی است که در واقع این مسیر هرچه کوتاه تر باشد کیفیت سیگنال‌ها نیز بهتر خواهد بود.

ایزولاسیون کامل مدار حافظه

تداخل سیگنال‌ها می‌تواند به دلیل کارکرد کامپوننت‌های نزدیک به پردازنده و رم نیز رخ دهد. برای جلوگیری از این اتفاق، مادربوردهای مجهز به تکنولوژی DDR4 Boost در بین لایه‌های بخش مربوط به مدار حافظه دارای نوعی شکاف هستند که این قسمت را از سایر کامپوننت‌ها جدا می‌کند.

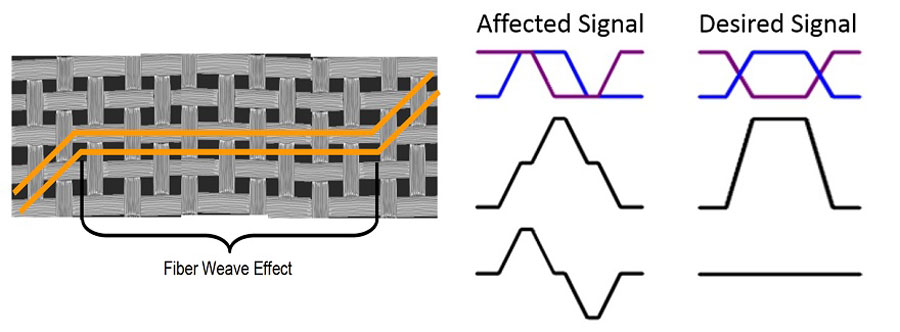

بهینه‌سازی مسیرهای حامل سیگنال
PCB یا همان مدارچاپی از ترکیب فایبرگلاس و رزین ساخته می‌شود. برای داشتن بهترین نتیجه در انتقال سیگنال‌ها بهتر است مسیرهای حامل، از روی بخش فایبرگلاسی عبور کنند. در تصویر زیر دو مسیر را مشاهده می‌کنید که مسیر بالا از روی بخش فایبرگلاسی عبور می‌کند در حالی که مسیر پایین به طور مداوم  توسط چاله‌های بخش رزینی دچار اختلال می‌شود. سیگنال‌هایی که توسط مسیر پایین منتقل می‌شوند به دلیل این اختلال تحت تاثیر قرار گرفته و کیفیت خود را از دست می‌دهند. به این اتفاق، اثر بافت فیبر گفته می‌شود.

برای برطرف کردن این مشکل، مسیر انتقال سیگنال‌ها در مادربوردهای مبتنی بر تکنولوژی DDR4 Boost به روش دیگری انجام می‌شود. در این تکنولوژی مسیرها به صورت زیگ‌زاگ (ZigZag) طراحی می‌شوند تا طول بیشتری از مسیر روی بخش فایبرگلاسی قرار گرفته و از اثر بافت فیبر جلوگیری شود که حاصل، سیگنال پایدار خواهد بود.

مهم‌ترین تراشه‌ها و کنترلرها

مهم‌ترین تراشه‌ها و کنترلرها

خروجی‌های USB3.1 Gen2 پنل پشتی به کمک چیپ ASMedia ASM3142 میسر شده است. این تراشه‌ که به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست  Z370 ارتباط برقرار می‌کنند، نسبت به مدل مشابه نسل قبلی خود (ASM1142) با پهنای باند دو برابر بیشتر با چیپست PCH در ارتباط است. همین امر باعث شده تا در عمل پورت‌های USB 3.1 Gen2 این مادربرد با حداکثر سرعت نامی خود (10Gb/s) به تبادل اطلاعات بپردازند.

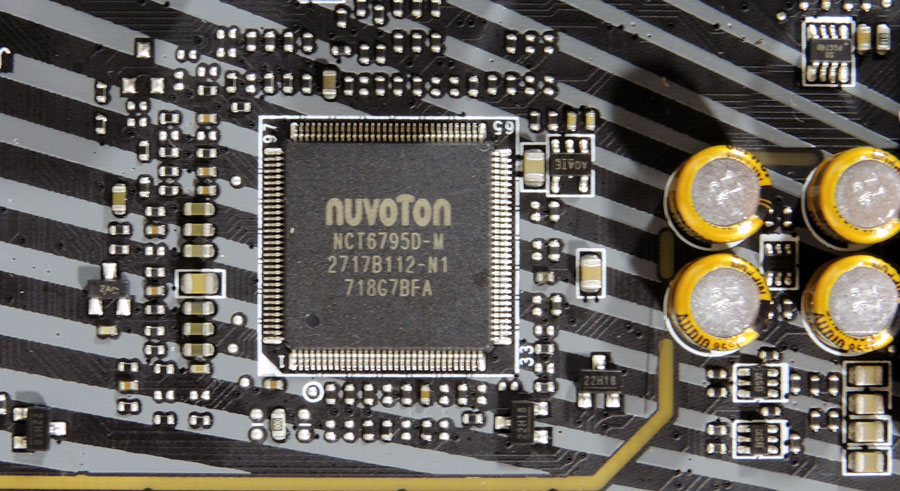

در تصویر فوق تراشه SuperIO ساخت Nuvoton را مشاهده می‌کنید. مانیتورینگ ولتاژ، حرارت و کنترل سرعت فن‌ها در این مادربرد توسط تراشه NCT6795D صورت می‌گیرد.

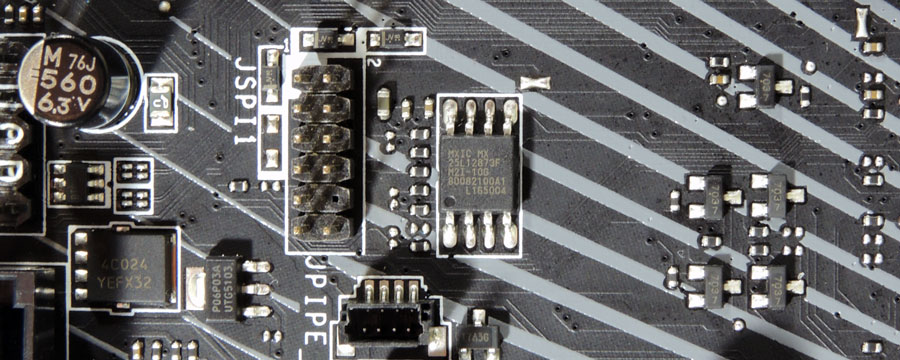

چیپ BIOS این بورد یک تراشه 128Mb از نوع Serial Flash Memory بوده که ساخته Macronix International و مدل آن MX25L12873F است.

در تصویر بالا قلب این مادربرد یعنی Intel PCH Z370 را ملاحظه می‌کنید. این چیپست دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و دارای TDP شش وات است.

متد و سیستم تست

متد و سیستم تست
تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

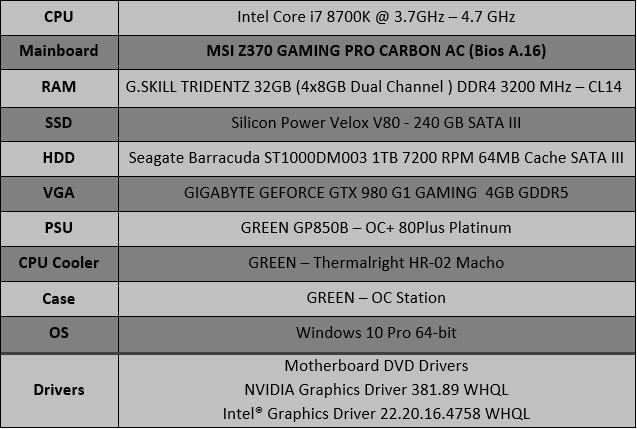

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست در این بررسی به شرح زیر است:

لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است. در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

همچنین لیست نرم‌افزارهای Benchmark و Monitoring و Gameهای به کار رفته در این بررسی به شرح زیر است:

  • 3DMARK 2013 v1.5.915
  • 3DMARK 11 v1.0.132
  • PCMARK 7 1.4.0
  • PCMARK 8 v2.5.419
  • AIDA64 Extreme Edition 5.92.4300
  • CrystalDiskMark 5.0.2
  • CINEBENCH R15
  • Dolphin Benchmark 4.0.2
  • POV-Ray 3.7
  • CPU-Z 1.79.1
  • OCCT 4.5.0
  • FurMark 1.17.0.0
  • SiSoftware Sandra Professional Business 2016.01.22.10
  • MediaEspresso Media Convertor Deluxe 7.5.8022.61105
  • Super PI 1.9 WP
  • wPRIME 2.10
  • 7-Zip 15.14
  • WinRAR 5.30
  • Bioshock Infinite
  • Sniper Elite III
  • Batman: Arkham Origins
  • GTA V
  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.31
  • Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم‌های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.

MSI CLICK BIOS 5

MSI CLICK BIOS 5

کمپانی MSI هم‌زمان با عرضه مادربردهای سری 200 از نسل پنجم رابط گرافیکی CLICK BIOS رونمایی کرد. این رابط کاربری به‌صورت کلی و ساختار پایه همان ویژگی‌های نسل اولیه این رابط را به ارث برده است ولی به‌مراتب کامل‌تر، روان‌تر و البته زیباتر از قبل شده است.

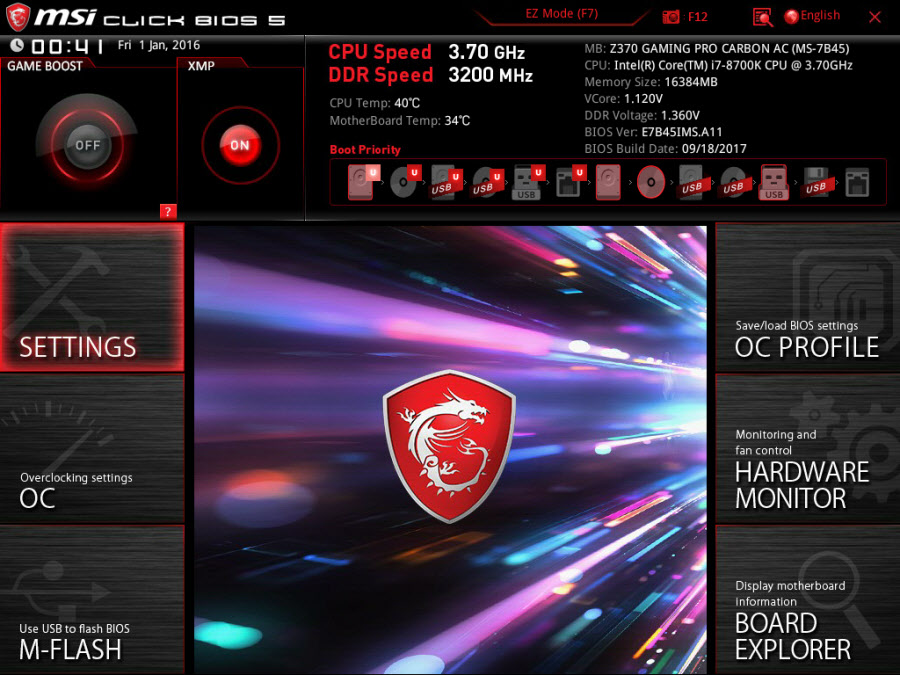

همان‌طور که ملاحظه می‌کنید در حالت Advanced Mode که رابط کاربری پیش فرض این Bios است در بخش بالایی، مشخصات کامل سیستم به همراه فرکانس‌ها، ولتاژها و حرارت مهم‌ترین بخش‌های این پلتفرم به‌صورت Real Time مانیتور می‌شود. همچنین قابلیت اورکلاک ماژول‌های RAM به‌واسطه قابلیت XMP و اورکلاک خودکار سیستم به‌واسطه قابلیت GAME MODE تنها با کلیک بر روی آیکون‌های مورد نظر فراهم شده است. علاوه بر این تنها با چند Drag & Drop ساده می‌توانید اولویت Boot تجهیزات ذخیره سازی را تغییر دهید.

سایر تنظیمات پیشرفته نیز در 6 بخش مجزا طبقه بندی شده‌اند که در بخش SETTINGS قابلیت تنظیم پارامترهای مختلف دستگاه‌های جانبی و بوت، در بخش OC پارامترهای ولتاژی، فرکانسی جهت اورکلاک پلتفرم، در بخش M-FLASH امکان به‌روزرسانی و تهیه فایل پشتیبان از BIOS، در بخش OC PROFILE امکان ذخیره و بازیابی پروفایل‌های مختلف اورکلاک، در بخش HARDWARE MONITOR امکان مشاهده پارامترهای مختلف ولتاژی، حرارتی و فرکانسی به همراه تنظیم و مانیتورینگ سرعت چرخش فن‌ها و در بخش BOARD EXPLORER نیز امکان رصد و چک کردن صحت و سلامت قطعات متصل شده به مادربرد فراهم شده است.

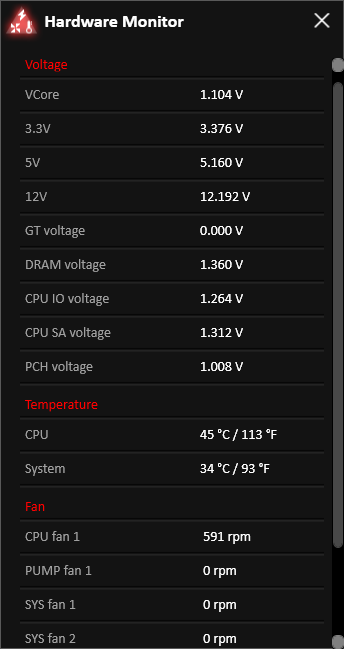

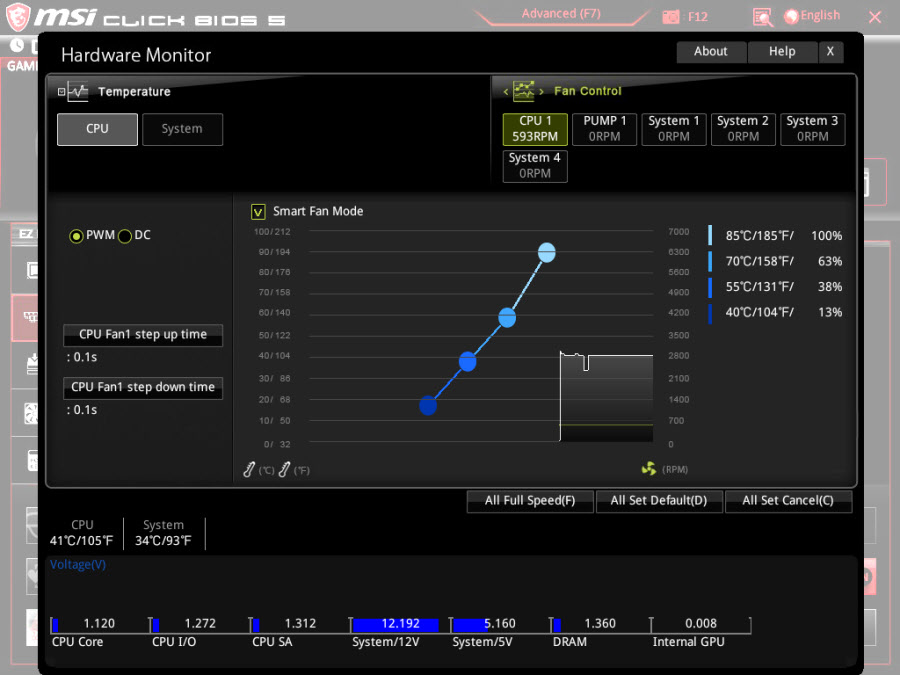

در تصویر بالا امکانات و قابلیت‌های بخش HARDWARE MONITOR را ملاحظه می‌کنید.

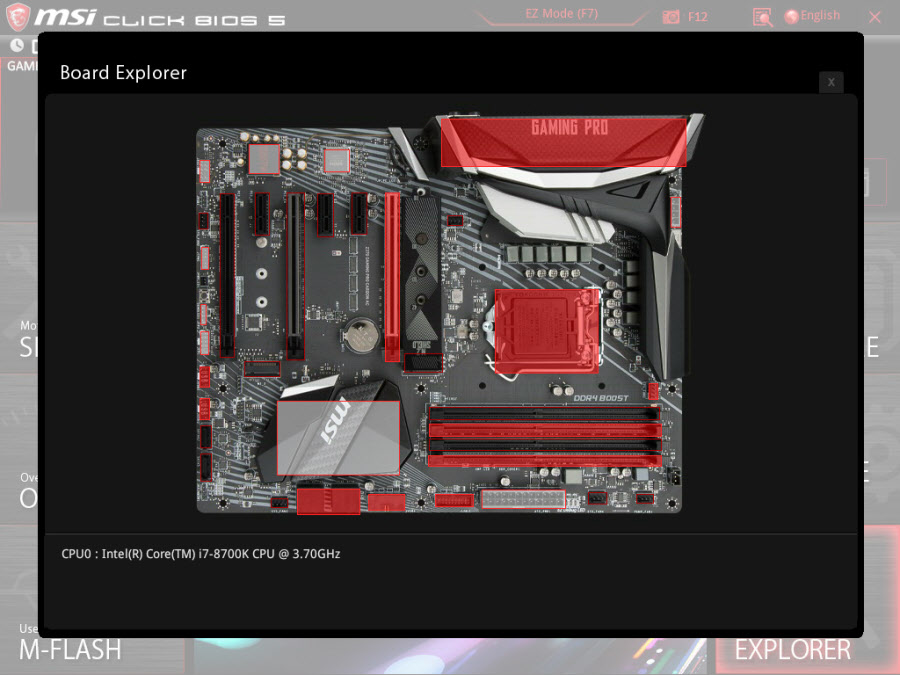

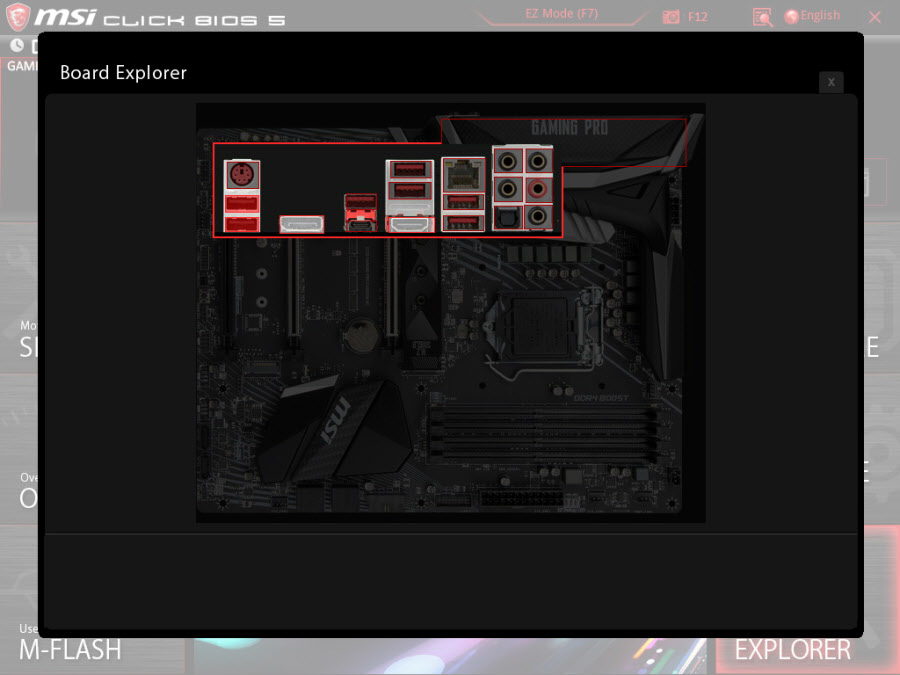

در تصاویر بالا نیز عملکرد بخش BOARD EXPLORER به نمایش گذاشته شده است.

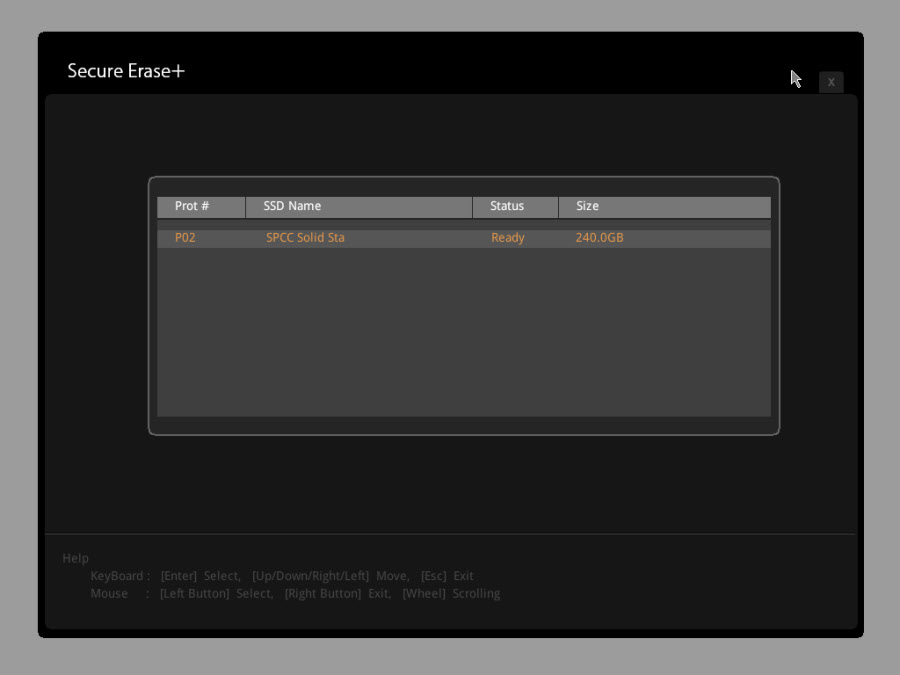

Secure Erase+ این امکان را برای کاربران فراهم می‌کند تا با سریع‌ترین و مدرن‌ترین روش‌های ممکن SSD های مختلف را به‌صورت کامل پاک سازی کنند و افت کارایی که در اثر گذر زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد می‌شود را به حداقل ممکن برسانند.

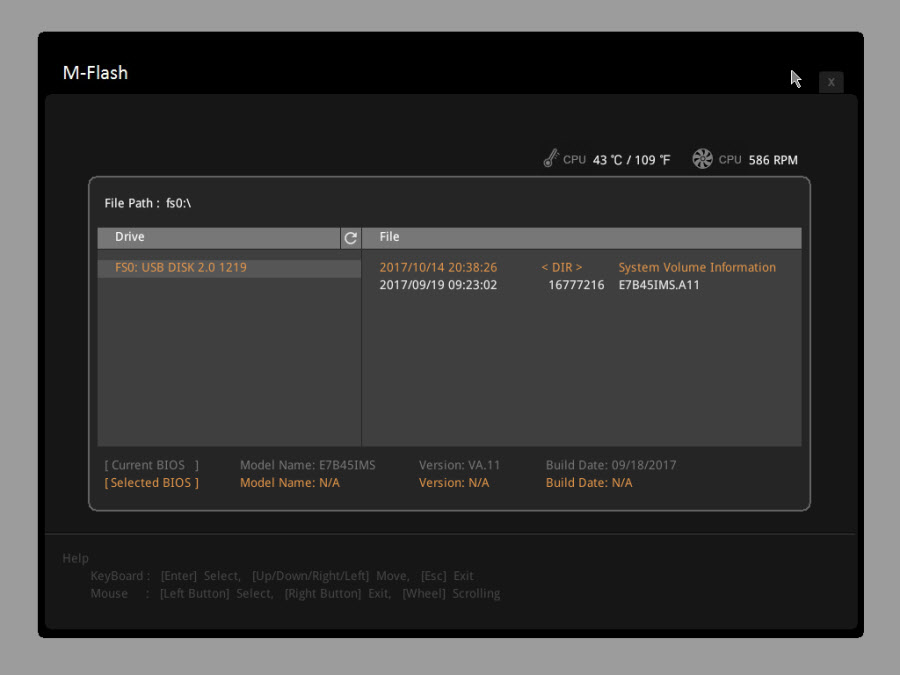

در بخش M-FLASH همان‌طور که اشاره شد با اتصال یک USB FLASH DISK حاوی فایل به‌روزرسانی BIOS البته با فرمت FAT32 می‌توانید به‌راحتی و در کمتر از 1 دقیقه Bios این مادربرد را به‌روزرسانی کنید.

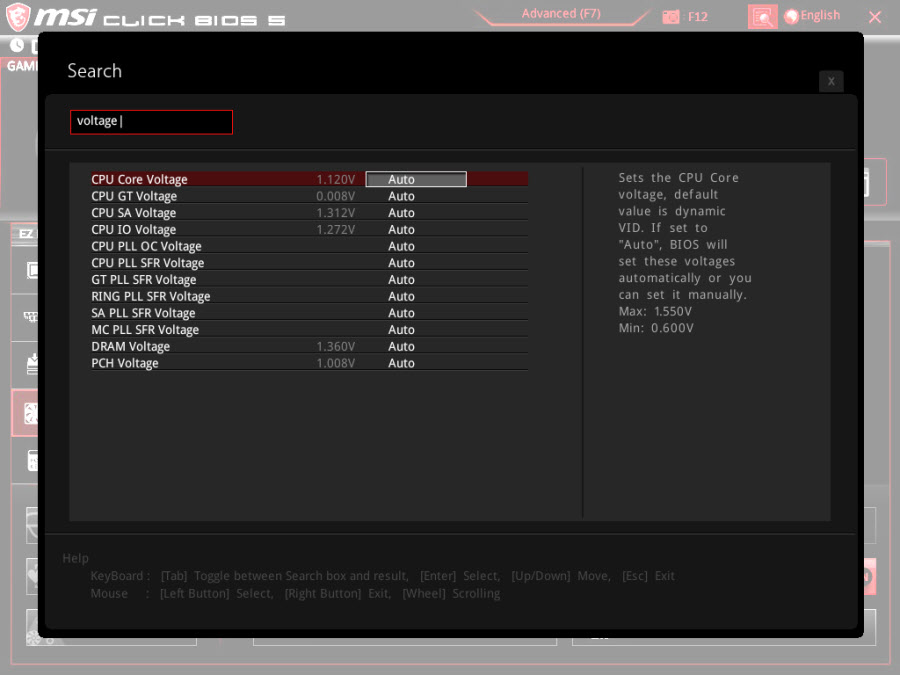

یکی دیگر از ویژگی‌های بسیار کاربردی این رابط کاربری قابلیت Search آن است. کافی است تنها بخشی از پارامتر مورد نظر خود را در بخش مربوطه تایپ کنید تا بلافاصله گزینه مورد نظر را مشاهده کنید.

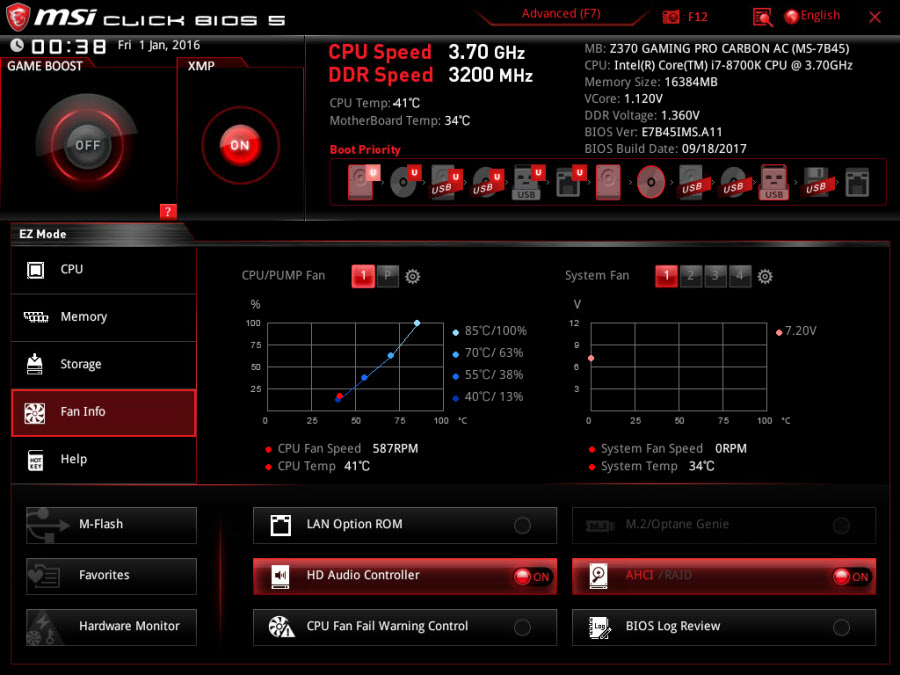

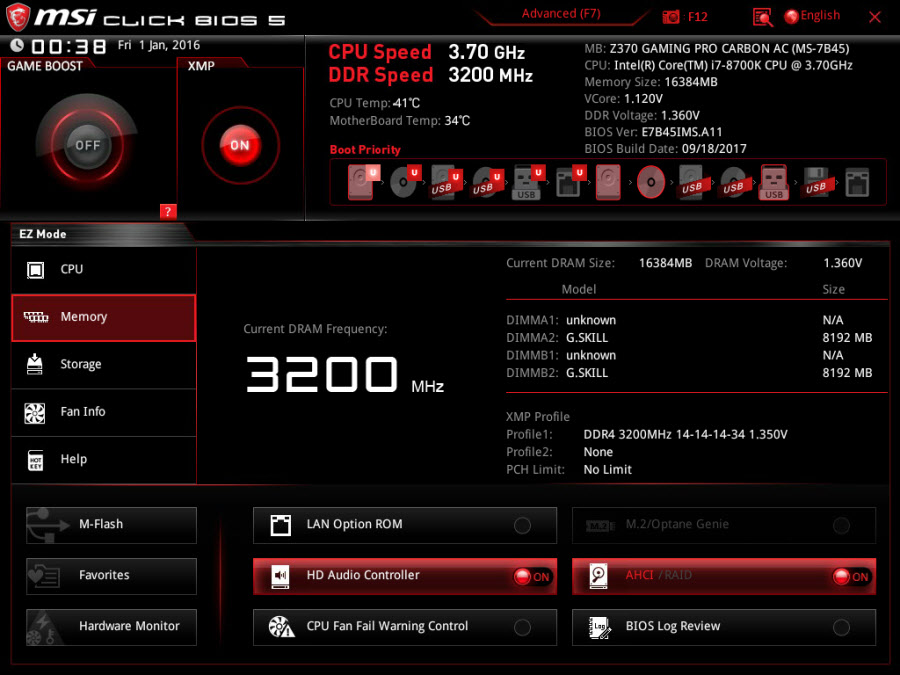

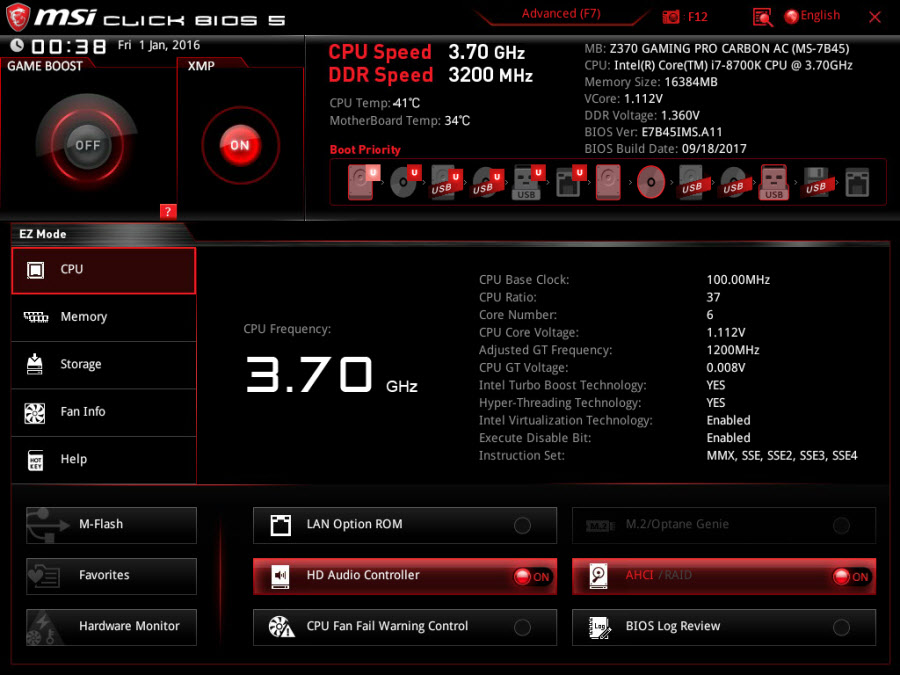

با فشردن کلید F7 بلافاصله وارد محیط دوم این Bios تحت عنوان EZ MODE خواهید شد. در این بخش که برای کاربران غیرحرفه‌ای و مبتدی در نظر گرفته شده است بخش بالایی همانند محیط ADVANCED MODE طراحی شده ولی سایر امکانات به‌صورت محدود در 8 بخش مختلف گنجانده شده است و تنها پارامترهای اولیه و ابتدایی پلتفرم قابل تنظیم هستند.

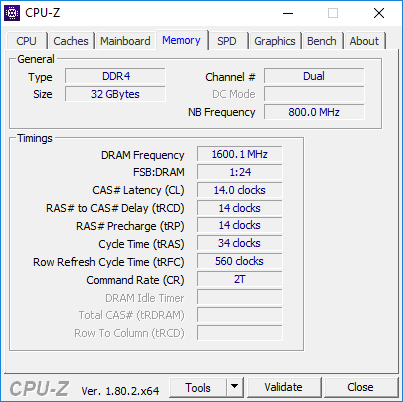

برای مثال در بخش Memory مشخصات فنی تایمینگ‌ها و فرکانس‌های ماژول‌های نصب شده بر روی مادربرد به نمایش گذاشته شده است.

اما به‌عنوان جمع بندی در این بخش، از نظر ما وقت آن رسیده که MSI در بخش UEFI BIOS مادربردهای رده بالای خود یک بازنگری اساسی بکند. رابط کاربری این مادربرد از نظر زیبایی، امکانات و دقت پارامترها در حد و اندازه‌های مادربردهای این رنج قیمت و رقبای خود در برندهای دیگر ظاهر شده است ولی برخی کاستی‌ها نیز در آن مشاهده می‌شود که نمی‌توان به‌راحتی از کنار آن‌ها گذشت. برای مثال پیمایش و سرعت تغییر پارامترها کند و در بعضی موارد آزار دهنده است، همچنین اجرای برخی بخش‌های این رابط مانند M-FLASH و Secure Erase+ به راه اندازی مجدد سیستم نیازمند است. همچنین قابلیت تغییر عملکرد سامانه نورپردازی این مادربرد در این محیط وجود ندارد و کماکان M-FLASH با محدودیت‌های فراوان کار می‌کند.

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

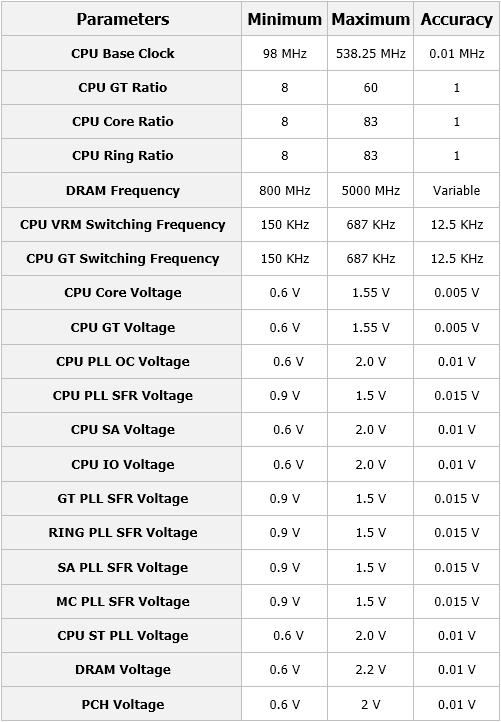

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها نیز به شرح زیر است:

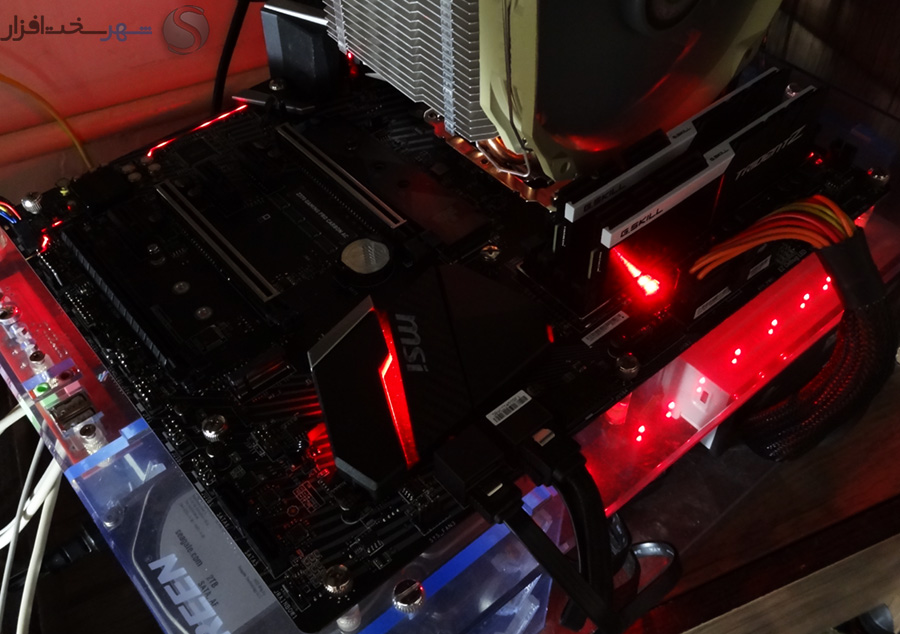

نورپردازی بسیار زیبا تحت عنوان MYSTIC LIGHT

نورپردازی بسیار زیبا تحت عنوان MYSTIC LIGHT

این سامانه که با برند تجاری MYSTIC LIGHT معرفی و عرضه شده است، بر خلاف نسل قبل که توسط نرم افزار GAMING APP کنترل و مدیریت می‌شد حالا صاحب نرم افزاری به مراتب بهتر و با رابط گرافیکی کاربرپسندتر شده است.

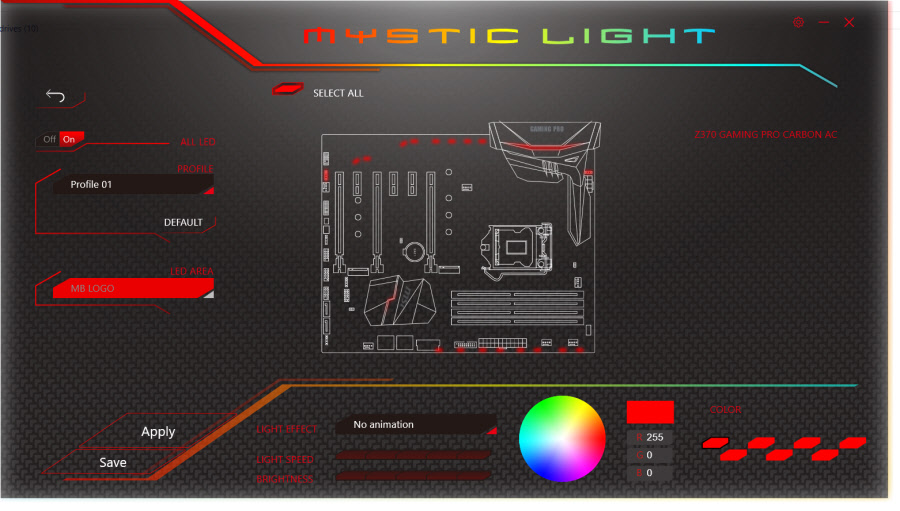

در نرم افزار جدید همان‌طور که اشاره شد رابط گرافیکی به‌کلی متحول شده و البته علاوه بر مادربرد قابلیت کنترل و مدیریت تمامی تجهیزات سازگار با MYSTIC LIGHT نظیر فن، خنک کننده آبی، نوارهای RGB، ماژول‌های حافظه RAM و ... نیز با این نرم افزار فراهم شده است.

در این نرم افزار قابلیت تعیین 16.7 میلیون رنگ به همراه 17 جلوه نورپردازی بسیار زیبا و چشم نواز فراهم شده است که از جالب‌ترین آن‌ها می‌توان به افکت‌های Stack، Lightning، Meteor، Rainbow، CPU Temperature و حتی جلوه نوری وابسته به ژانرهای مختلف موسیقی و فیلم اشاره کرد. علاوه بر این قابلیت کنترل شدت نور و سرعت تغییر جلوه‌های نورپردازی نیز در این نرم افزار مشاهده می‌شود.

لازم به ذکر است این نرم افزار در برخی موارد دارای باگ و ناپایداری است. البته با توجه به نوپا بودن این نسخه امید می‌رود در نسخه‌های جدیدتر مشکلات موجود مرتفع گردند. در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی این مادربرد را مشاهده کنید:



معرفی نرم افزارهای کاربردی همراه مادربرد



معرفی نرم افزارهای کاربردی همراه مادربرد

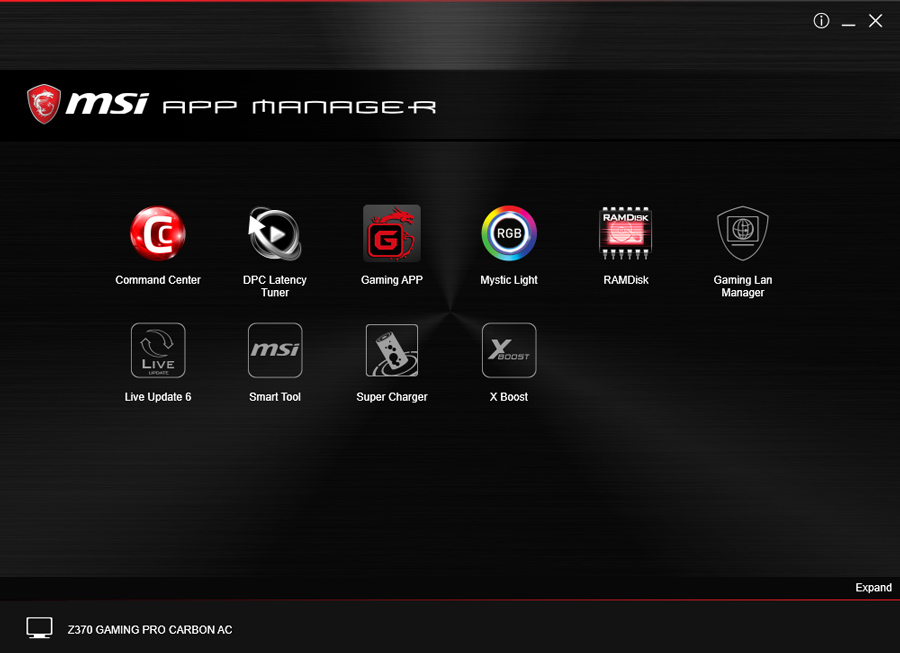

همان‌طور که در تصویر بالا مشاهده می‌کنید، امکانات نرم افزاری این مادربرد در 10 بخش مختلف و در قالب نرم افزار جدید MSI APP MANAGER گردآوری شده‌اند. در این بخش قصد داریم به معرفی مهم‌ترین این نرم افزارها بپردازیم.

GAMING APP

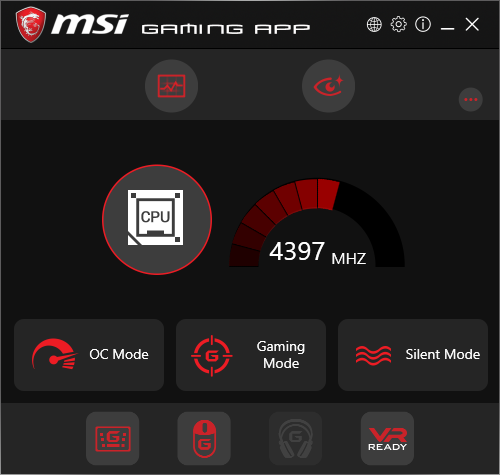

در نرم افزار Gaming APP قابلیت تنظیم پارامترهای مختلف سیستم در 3 حالت OC Mode، Gaming Mode و Silent Mode فراهم شده است. همچنین نرم افزار کنترل نورپردازی، مانیتورینگ پارامترهای مختلف سیستم، کنترل تجهیزات VR و ... نیز در این بخش پیش بینی شده است.

در بخش OSD قابلیت مشاهده پارامترهای ولتاژی، حرارتی و فرکانسی پردازنده و حافظه‌های RAM به همراه نرخ FPS در حین اجرای گیم به صورت On Screen فراهم شده است.

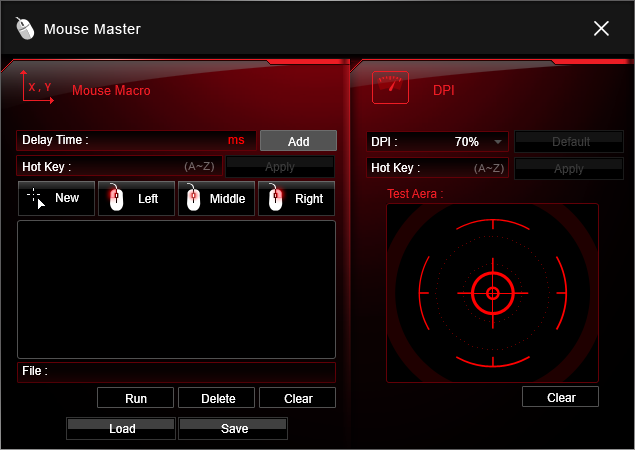

امکان تنظیم حساسیت و همچنین تغییر عملکرد کلیدهای ماوس به همراه امکان ایجاد میانبرهای مختلف به‌وسیله کلیدهای ترکیبی نیز از امکانات Mouse Master محسوب می‌شود.

RAMDISK

این نرم افزار شاید بیشتر برای کاربرانی کاربردی باشد که بیش از 16GB حافظه RAM بر روی این پلتفرم نصب می‌کنند.

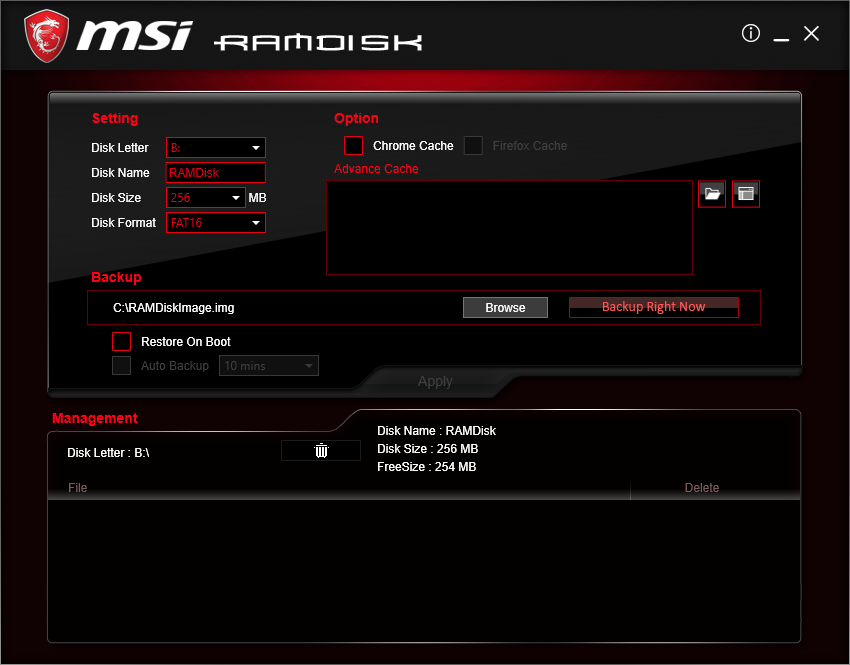

RAMDisk این امکان را برای کاربر فراهم می‌سازد تا حداکثر از %80 فضای خالی RAM به‌عنوان یک Storage بسیار پرسرعت استفاده کند. از آنجا که پهنای باند حافظه‌های RAM به‌صورت میانگین 10 تا 20 برابر بیشتر از پرسرعت‌ترین SSD های کنونی می‌باشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزارها به‌صورت فوق‌العاده محسوسی افزایش می‌یابد.

نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان Backup بر روی هارددیسک شما ایجاد می‌کند. این فضا از این به بعد به‌عنوان محل ذخیره تغییرات فایل‌های شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش می‌کنید بلافاصله آخرین تغییرات در این محل ذخیره می‌شوند و پس از روشن کردن دوباره سیستم به‌صورت خودکار فایل‌های مربوطه به حافظه RAMDisk باز می‌گردند.

DPC LATENCY TUNER

در نرم افزار DPC Latency Tuner این امکان فراهم شده تا با کنترل ضریب فرکانس هسته پردازنده، فرکانس تراشه گرافیکی و ماژول‌های حافظه RAM به همراه پارامترهای مدیریت مصرف انرژی پلتفرم زمان تأخیر (Latency) را به حداقل ممکن برسانید تا در بنچمارک‌ها و گیمینگ بهترین نتیجه ممکن را شاهد باشید.

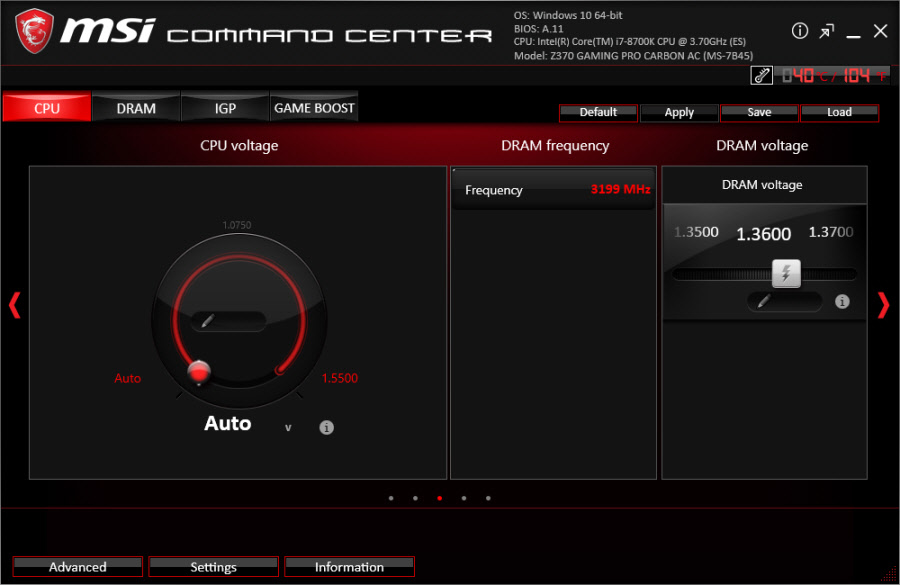

MSI Command Center
در حال حاضر تقریباً همه کمپانی‌های مطرح سازنده مادربرد یک نرم افزار تحت ویندوز برای مانیتورینگ و کنترل پارامترهای مختلف مادربردهای ساخت خود همراه DVD راه انداز مادربرد ارائه می‌کنند.

نسل جدید نرم افزار Command Center که در مادربردهای نسل‌های قبل کمپانی MSI معرفی شد با کمی تغییرات در محیط گرافیکی، افزایش پایداری و اضافه شدن امکانات جدید همراه با نسل جدید مادربردهای این کمپانی نیز عرضه شده است. همان‌طور که در تصویر بالا ملاحظه می‌کنید امکانات این نرم افزار در 4 تب مختلف طبقه بندی شده‌اند. در تب اول (CPU)  قابلیت تنظیم مهم‌ترین پارامترهای پردازنده، نظیر ضریب فرکانس هسته‌ها، Base Clock و حتی سرعت چرخش فن فراهم شده است.

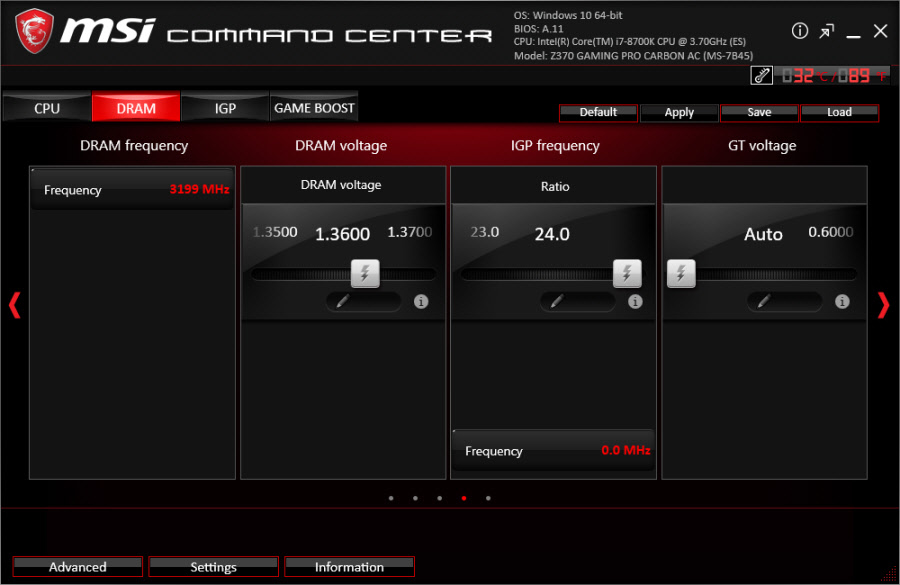

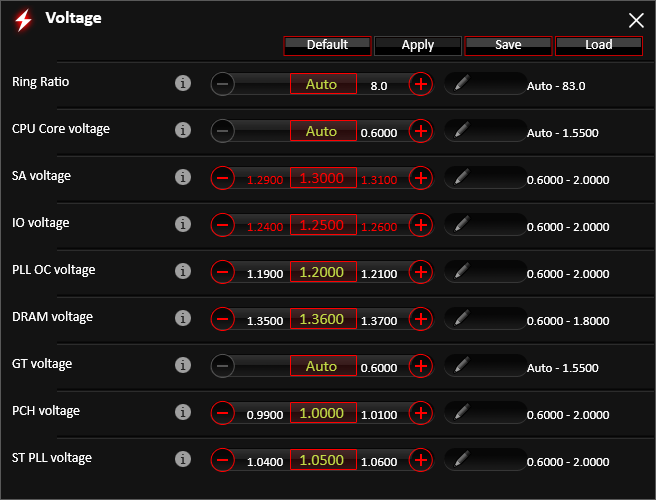

در تب DRAM امکان تغییر ولتاژ و ضریب فرکانس ماژول‌های حافظه فراهم شده است. همچنین بر تمامی تایمینگ های اصلی و پیشرفته ماژول‌های حافظه نیز کنترل کامل خواهید داشت.

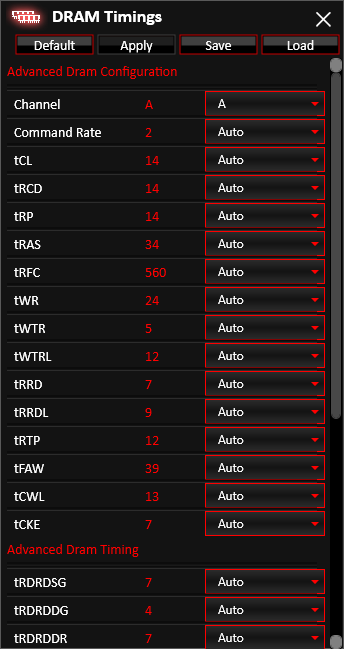

با انتخاب گزینه Advanced در پنجره این بخش می‌توانید به جزئیات پارامترهای ولتاژی، سرعت چرخش فن‌ها و تنظیمات تایمینگ ماژول‌های حافظه دسترسی داشته باشید.

در بخش Game Boost این امکان فراهم شده تا به صورت نرم افزاری قابلیت GAME BOOST را فعال کنید. این قابلیت به شما کمک می‌کند تا در سریع‌ترین زمان ممکن و به شیوه‌ای راحت، سیستم خود را بدون هرگونه پیچیدگی اورکلاک کنید تا کارایی دریافت‌شده از پردازنده و رم را افزایش دهید. بدین ترتیب در بازی‌ها نیز نرخ فریم بالاتری کسب خواهد شد. بنابراین گیمرها بدون هیچ دردسری می‌توانند سیستم خود را با یک کلیک اورکلاک کنند.

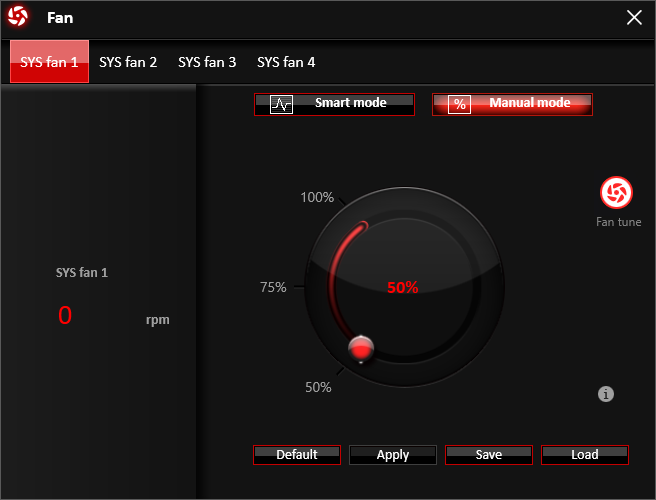

در بخش FAN نیز این امکان فراهم شده تا سرعت چرخش تمامی فن‌های متصل به مادربرد را به‌صورت دستی و یا با تعیین پروفایل‌های مختلف تنظیم کنید.

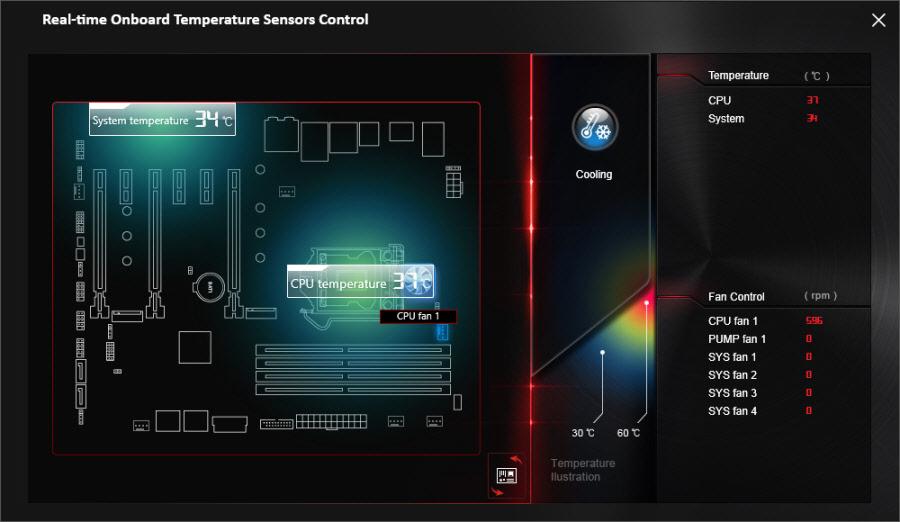

Real-time Onboard Temperature Sensor Control در این نرم افزار به‌واسطه حسگرهای حرارتی تعبیه شده در دو بخش مختلف مادربرد حرارت حیاتی‌ترین بخش‌های سیستم را به‌صورت برخط مانیتور و تنها با یک کلیک سیستم خنک کننده سیستم را جهت تهویه بهتر تنظیم می‌کند.

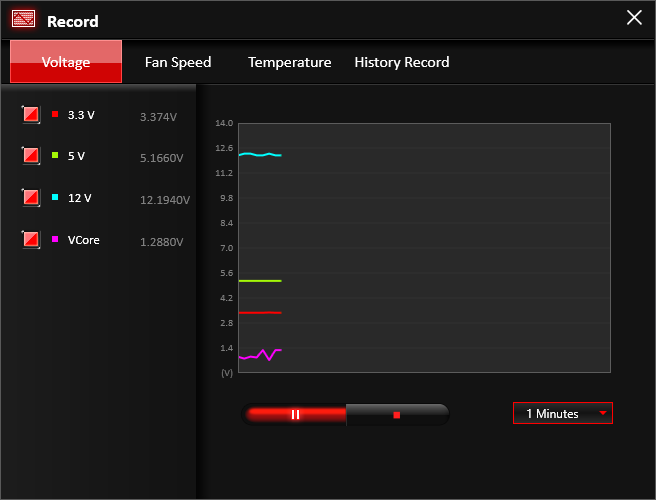

بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌ها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم در مواقع لازم به‌راحتی توانایی بازبینی این اطلاعات را داشته باشند.

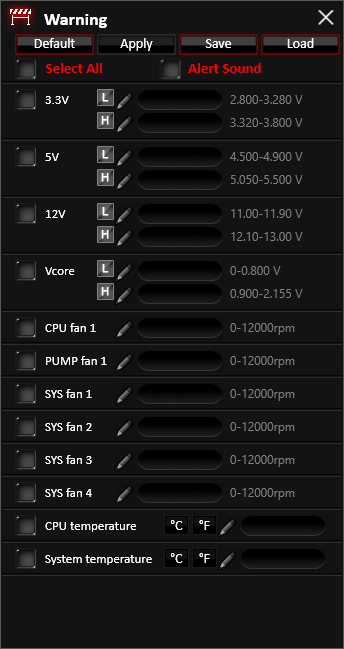

در بخش Warning تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فن‌ها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها به‌صورت پیش فرض تنظیم شده‌اند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدوده‌ها را داشته باشد.

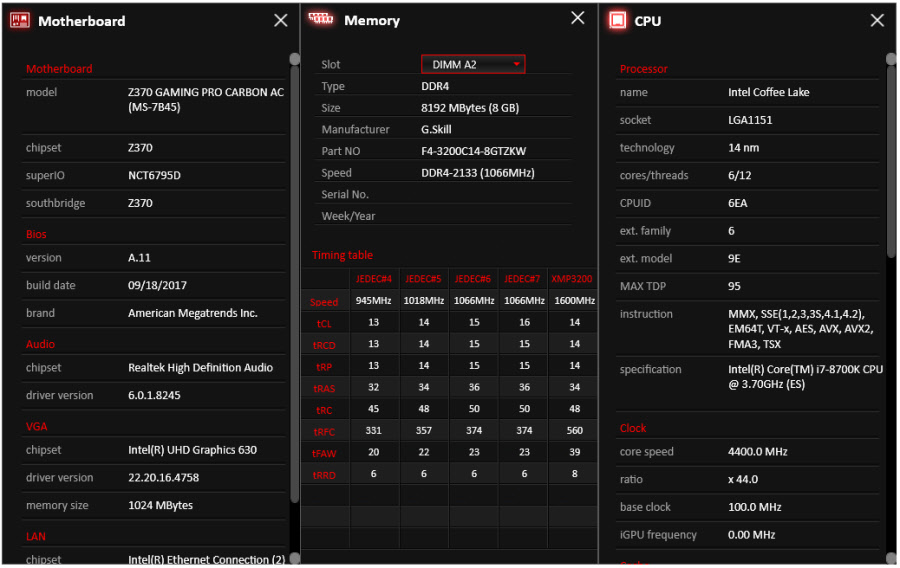

مشخصات کامل پردازنده، مادربرد و ماژول‌های RAM سیستم نیز را می‌توانید در بخش Info به صورت کامل مشاهده کنید.

در تصویر بالا نیز بخش از امکانات مانیتورینگ این نرم افزار را مشاهده می‌کنید.

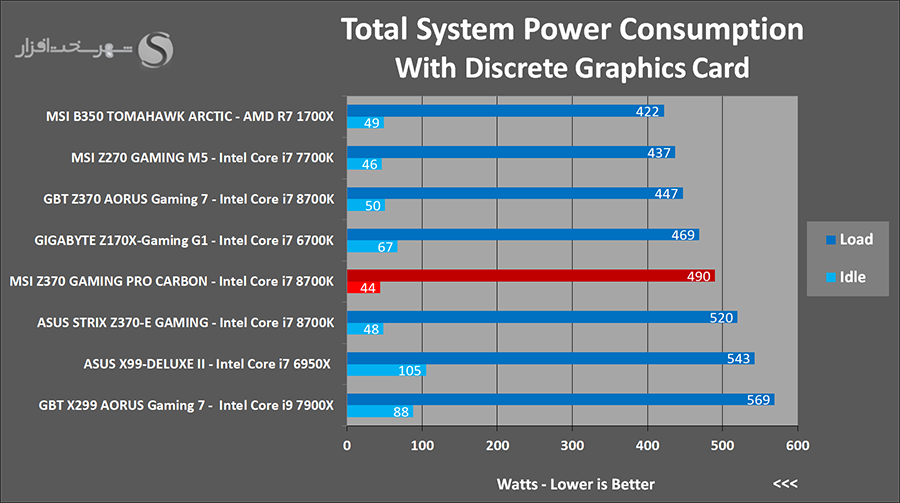

تست‌های مدیریت مصرف انرژی

تست‌های مدیریت مصرف انرژی

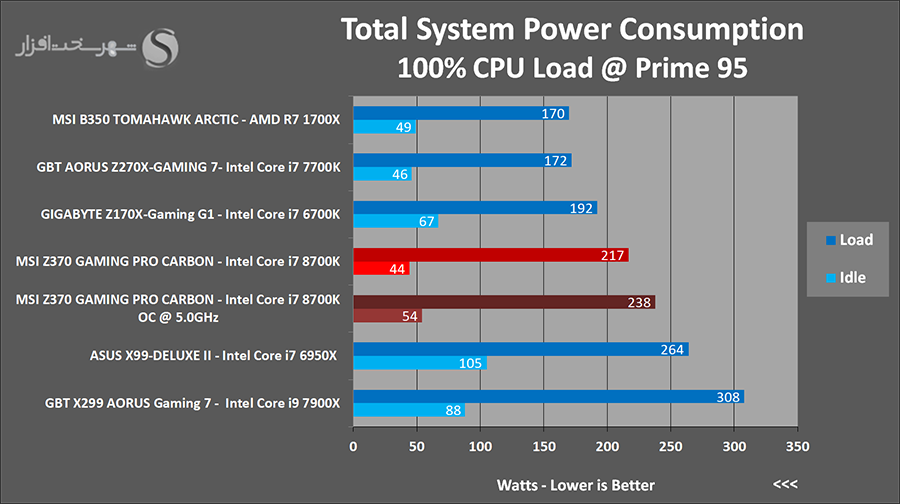

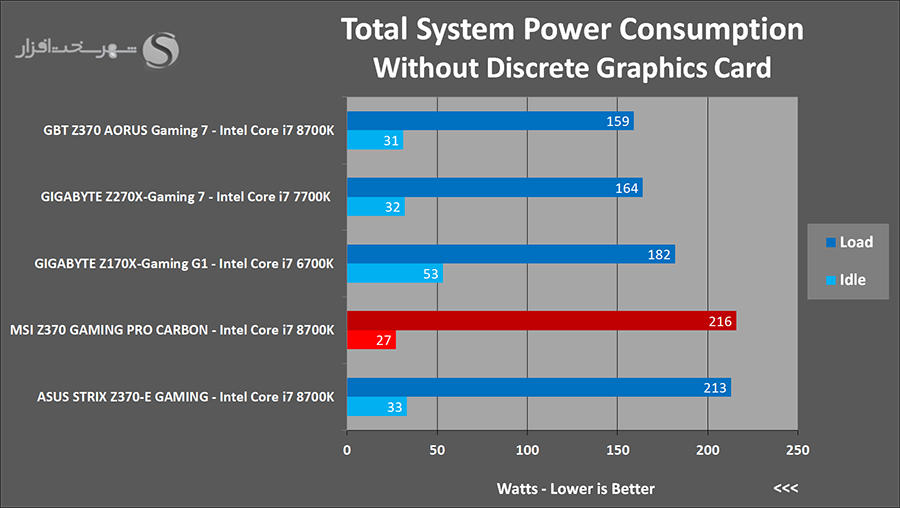

در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه‌گیری کردیم. نتیجه به دست آمده به شرح زیر است:

طبق آنالیز ما رفتار این مادربرد در پیکربندی  Power State های تکنولوژی Turbo Boost چیزی بین نمونه ASUS و GIGABYTE است اما عواملی مانند بازدهی کمتر مصرف انرژی مدار VRM پردازنده و ولتاژ بالا و بی مورد Vcore پیش‌فرض در نظر گرفته شده برای پردازنده از عواملی هستند که باعث افزایش حداکثر توان مصرفی این مادربرد در وضعیت Load کامل شده اند. در واقع در مقایسه با نمونه گیگابایت این مادربرد حدوداً 200mv ولتاژ Vcore بیشتری به پردازنده اعمال می کرد.

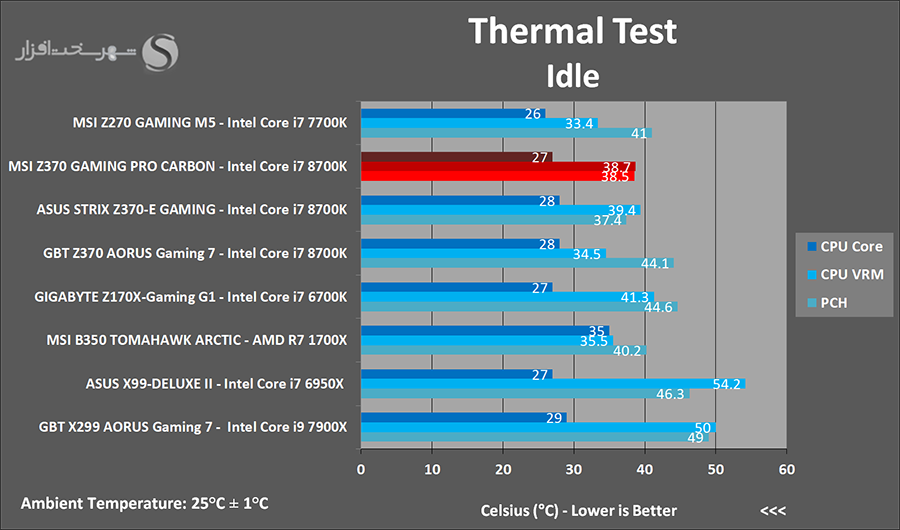

تست‌های حرارتی با استفاده از دوربین FLIR

تست‌های حرارتی با استفاده از دوربین FLIR
در این تست نیز حرارت داغ‌ترین نقطه از هیت‌سینک و یا قطعات مربوط به مدار رگولاتور ولتاژ پردازنده (VRM) و چیپست PCH را در دو وضعیت شرح داده شده در تست مدیریت مصرف انرژی با استفاده از دوربین حرارتی FLIR E5 اندازه‌گیری کردیم.

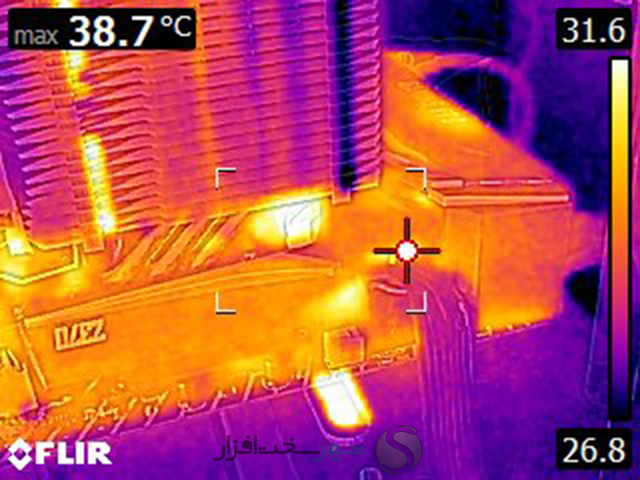

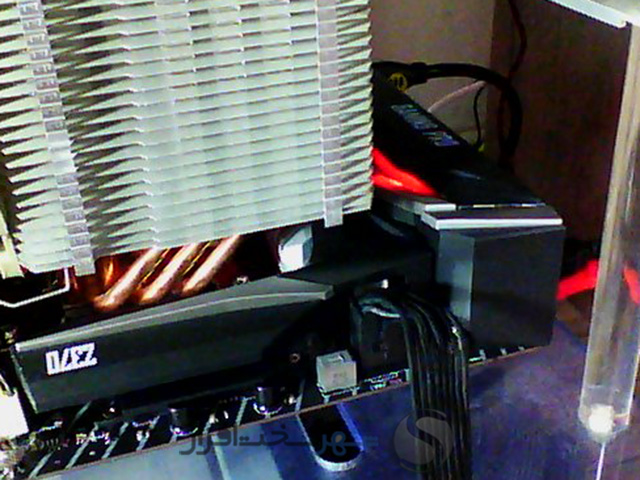

تصاویر ثبت شده در حالت بی باری (Idle) :

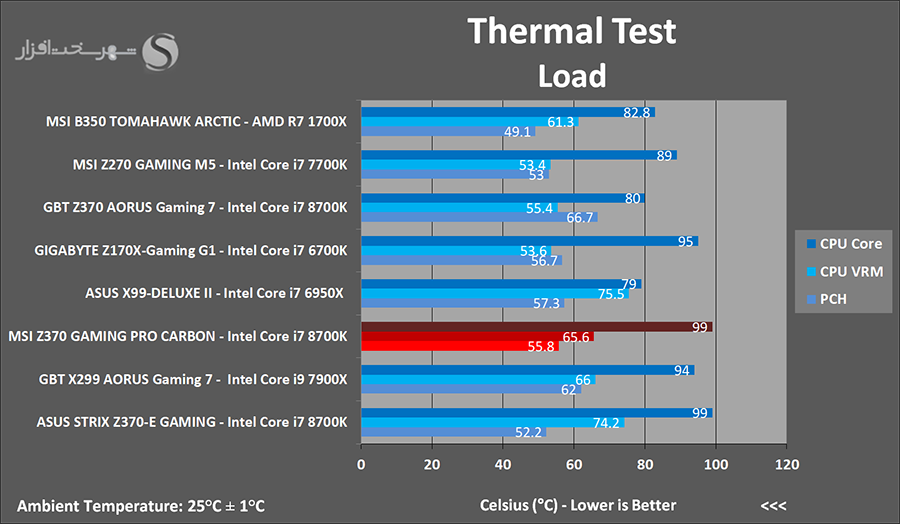

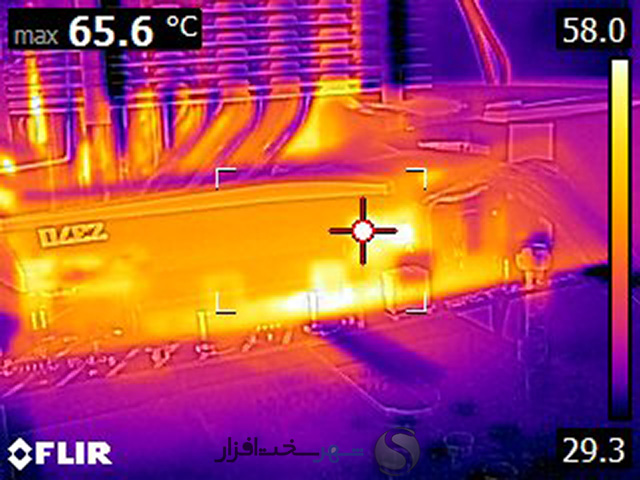

تصاویر ثبت شده در حالت بار کامل (Load) :


آثار Vcore پیش‌فرض بیشتر، در تست‌های حرارتی نیز به روشنی آشکار شده و باعث افزایش حرارت پردازنده و کامپوننت‌های مدار VRM پردازنده شده است. البته طبق تجارب گذشته امید داریم MSI در نسخه‌های بعدی Bios این ضعف را نیز پوشش دهد.

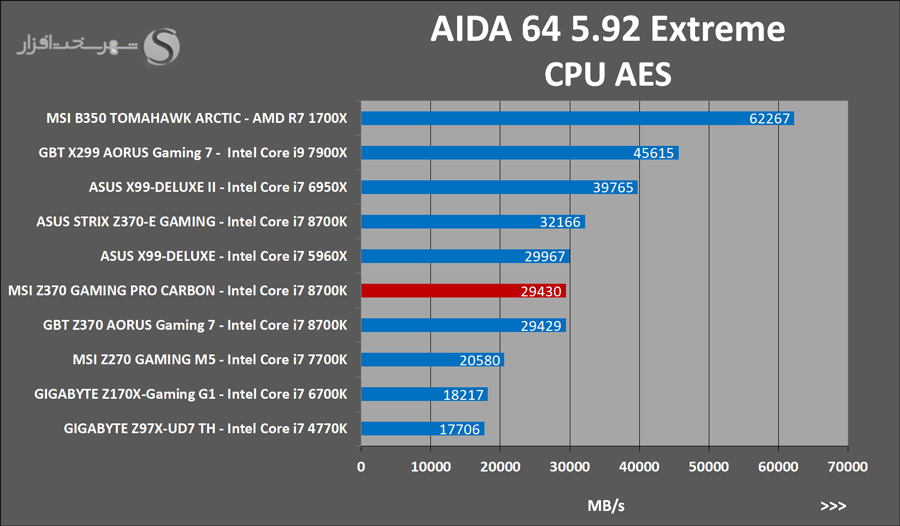

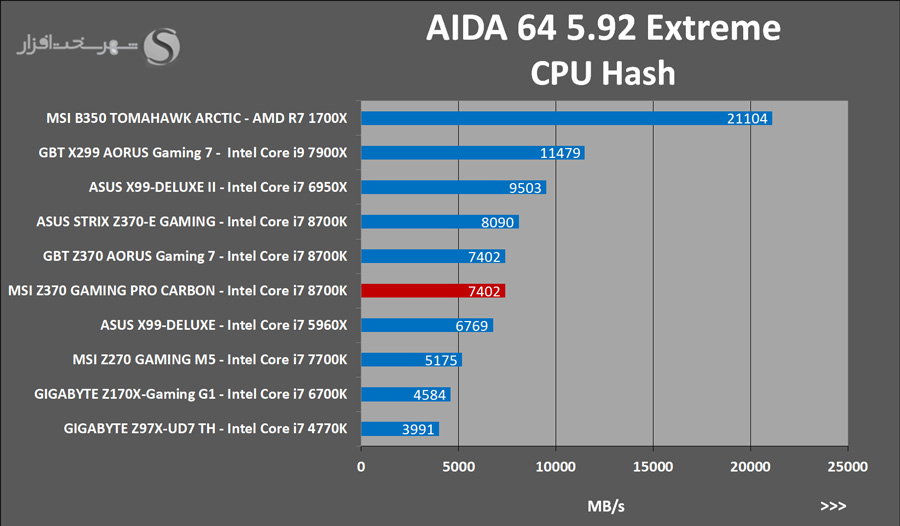

تست‌های کارایی (SISoftware Sandra و AIDA64)

تست‌های کارایی (SISoftware Sandra و AIDA64)
در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.

عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

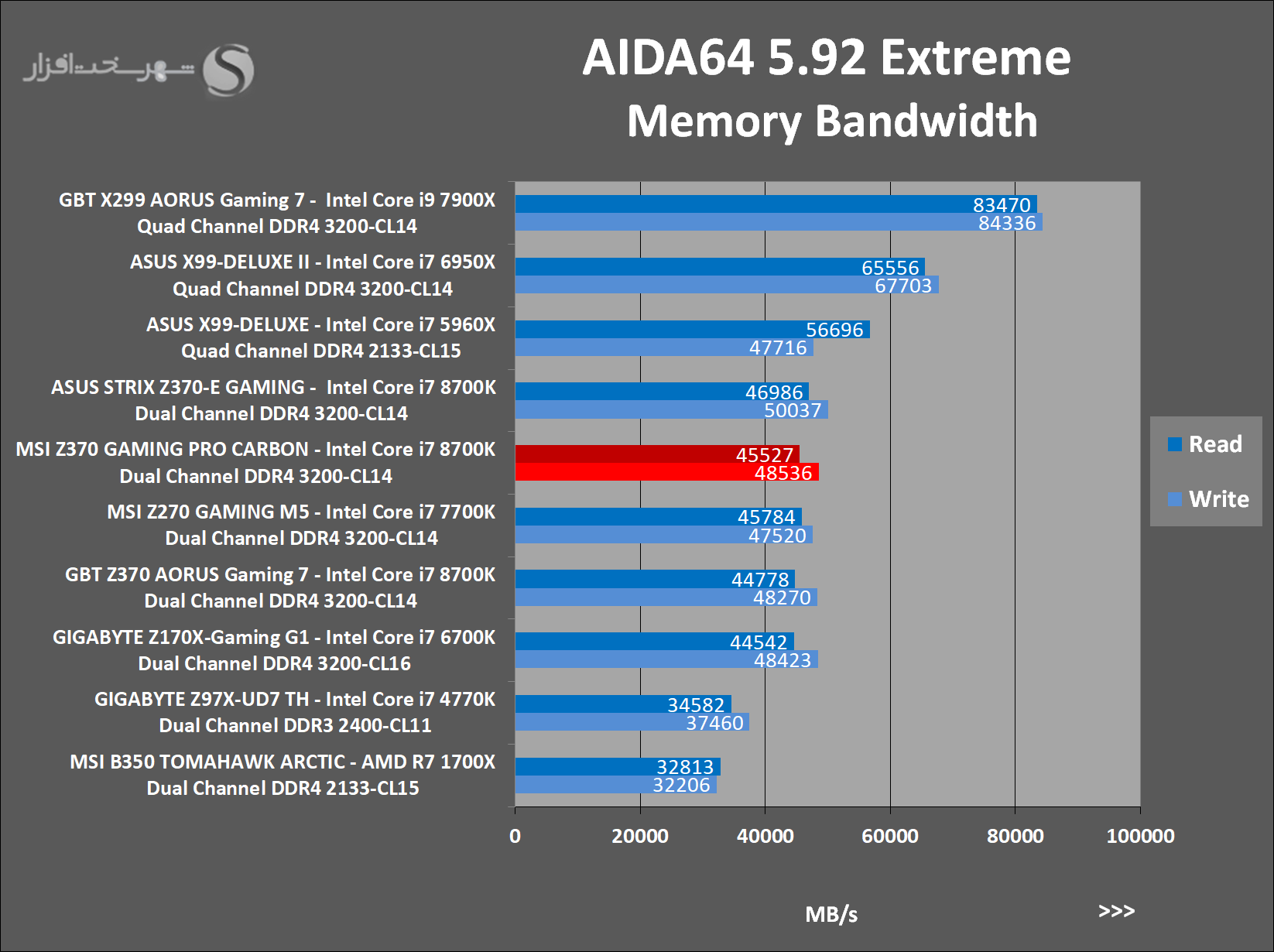

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64
تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

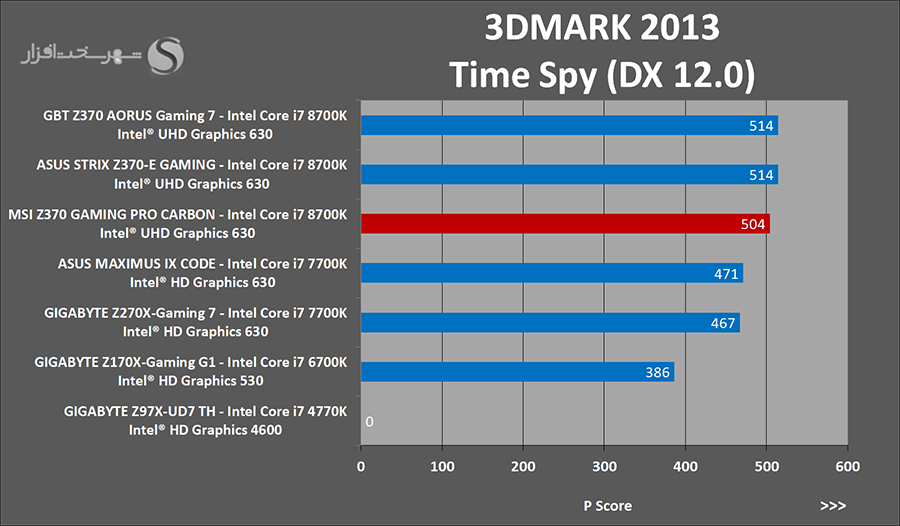

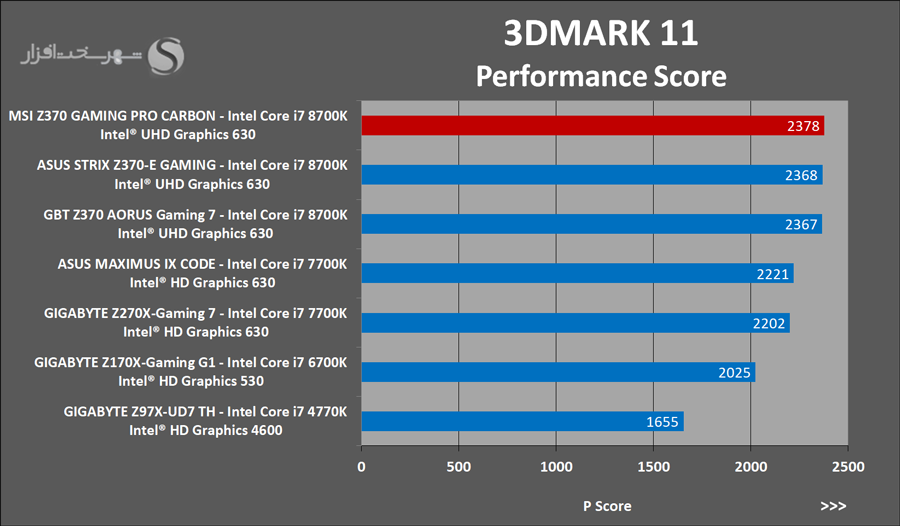

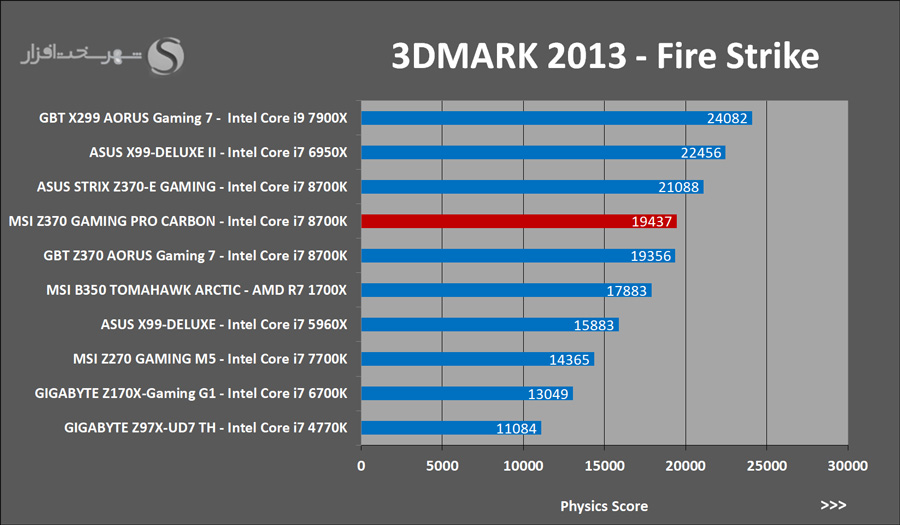

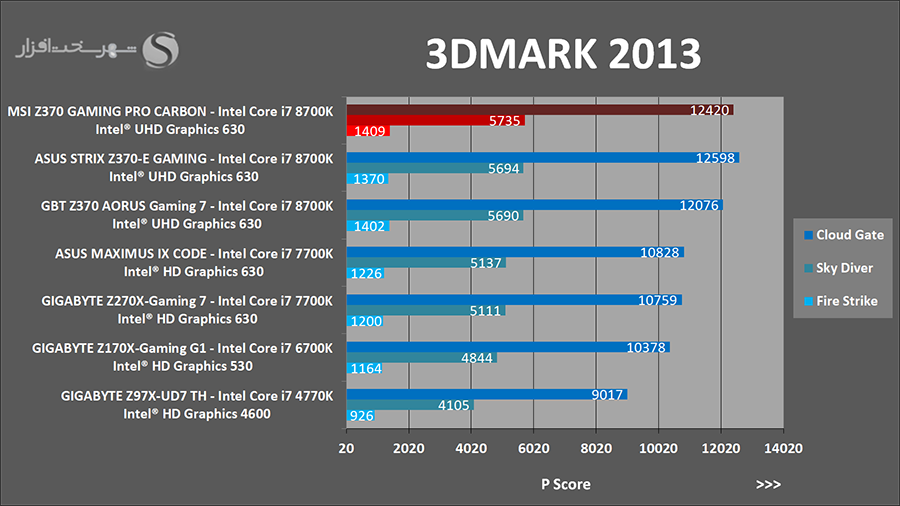

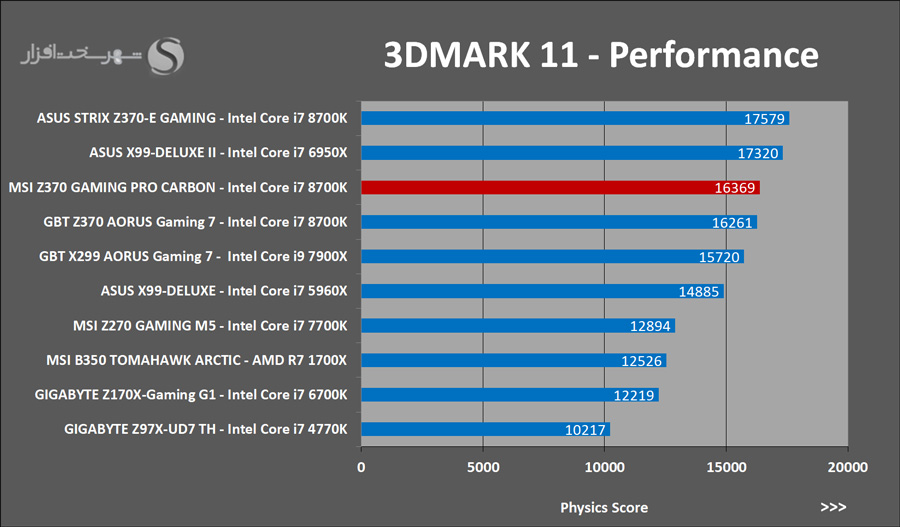

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 3DMARK 2013 و
سری نرم‌افزارهای 3DMark کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند. 3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

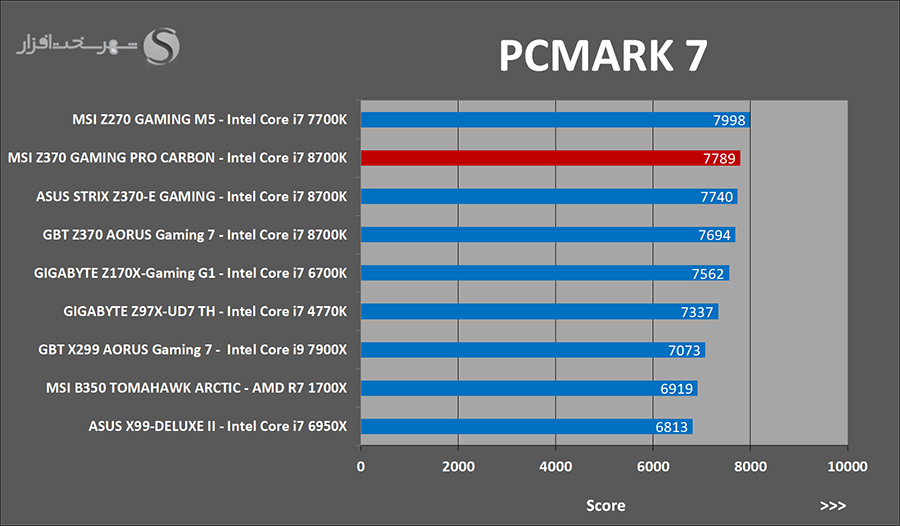

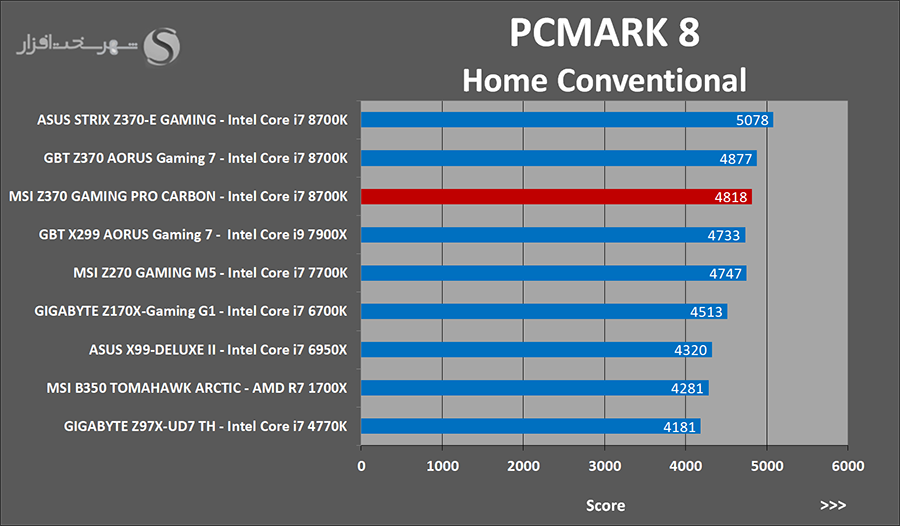

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8
در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

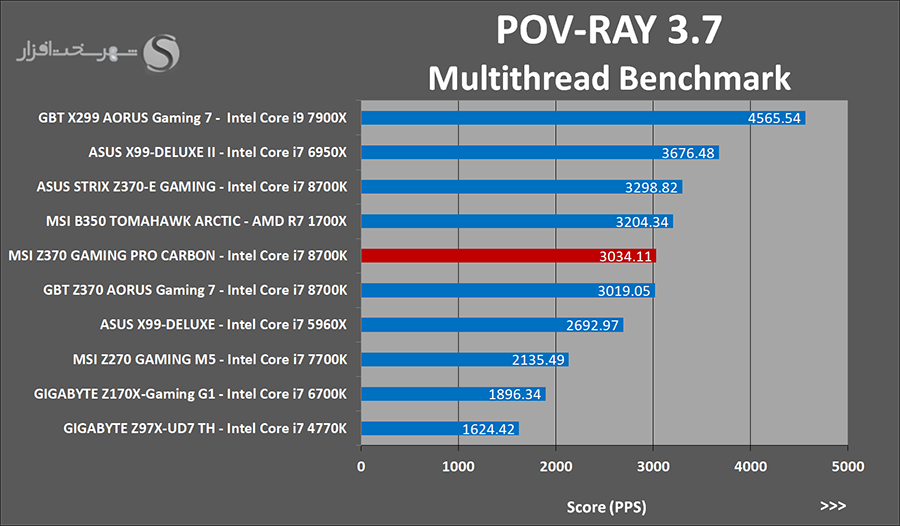

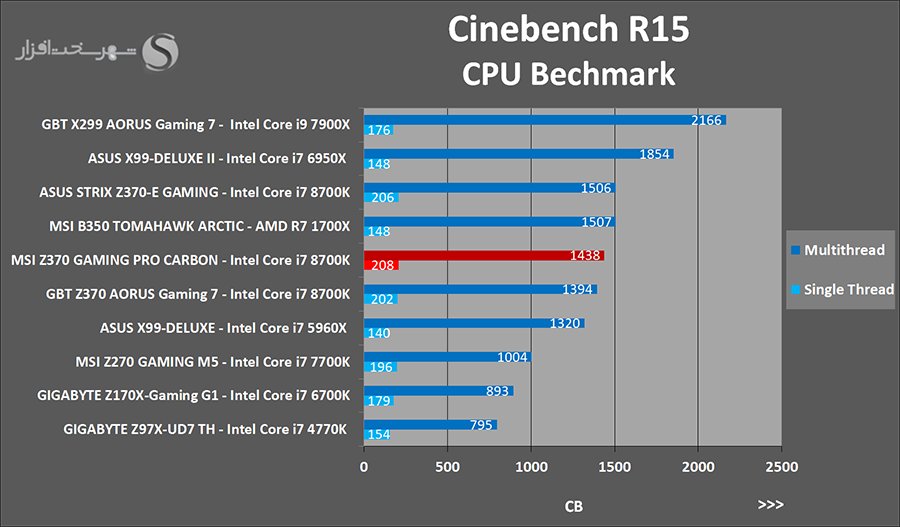

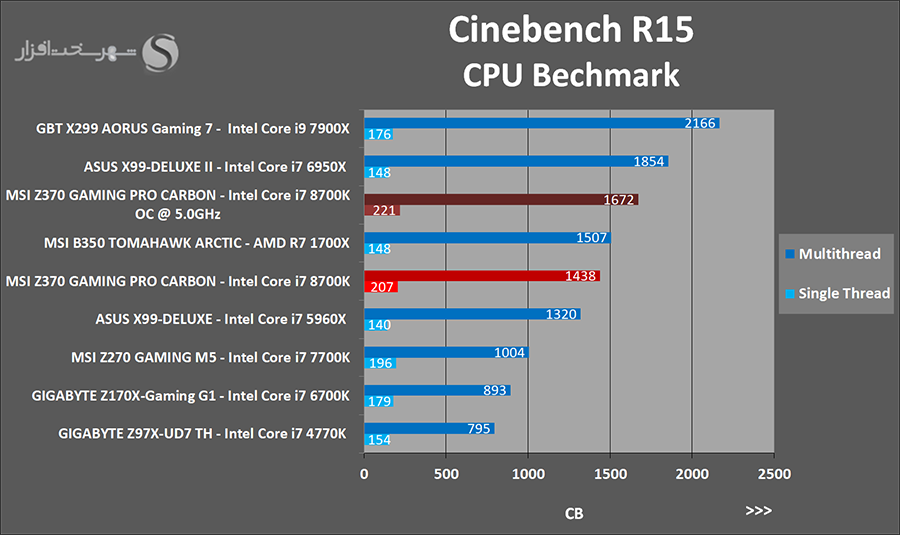

تست‌های Cinebench R15 و POV-RAY

تست‌های Cinebench R15 و POV-RAY
این دونرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به ترسیم صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench درواقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای ترسیم یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود. نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به ترسیم صحنه‌های مبتنی بر متن می‌کند.

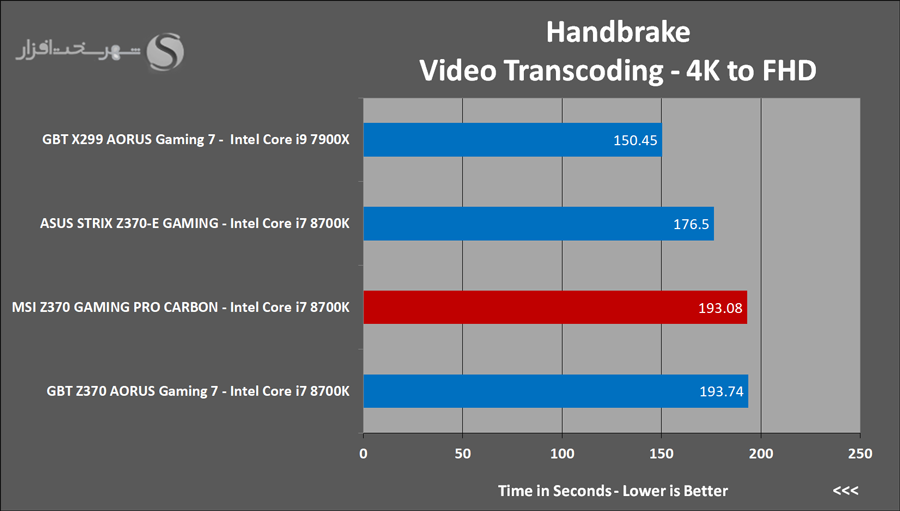

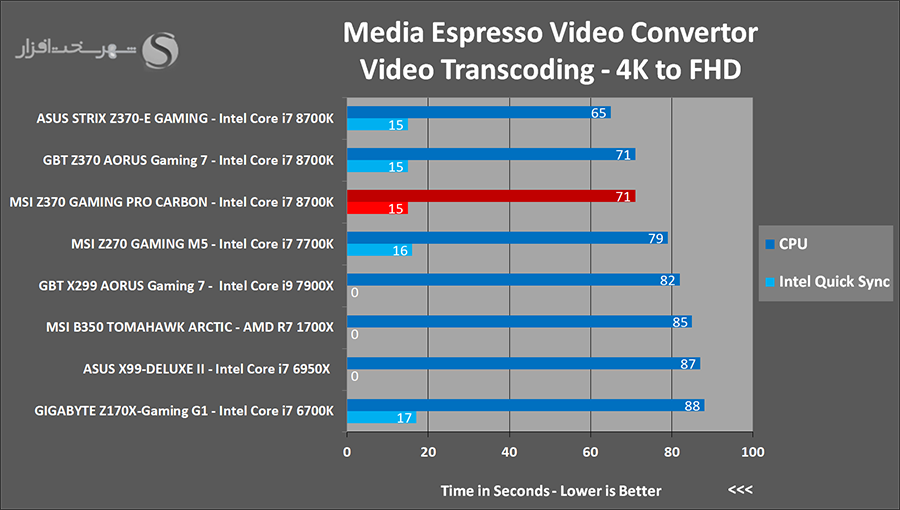

تست‌های Video Transcoding توسط Media Espresso Video Convertor  و HandBrake

تست‌های Video Transcoding توسط Media Espresso Video Convertor  و HandBrake
این دو نرم افزار نیز یکی از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند. پشتیبانی از مدرن‌ترین تکنولوژی‌ها و پربازده‌ترین الگوریتم‌ها جهت تبدیل قابل‌های ویدئویی با بالاترین سرعت و در عین حال باکیفیت‌ترین حالت ممکن از مهم‌ترین ویژگی‌های این دو نرم افزار محسوب می‌شوند.

در نرم افزار CyberLink MediaEspresso از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080  در Youtube استفاده شده است. همچنین در تست نرم افزار HandBrake از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به ویدئویی با کیفیت 1080p با فرمت MKV و کدک H265 استفاده شده است.

در هر دو تست زمان انجام این پروسه به ثانیه ثبت شده است و مسلماً هر چه این فرآیند زودتر تکمیل شود پلتفرم مورد نظر کارایی بهتری در این تست‌ها داشته است.

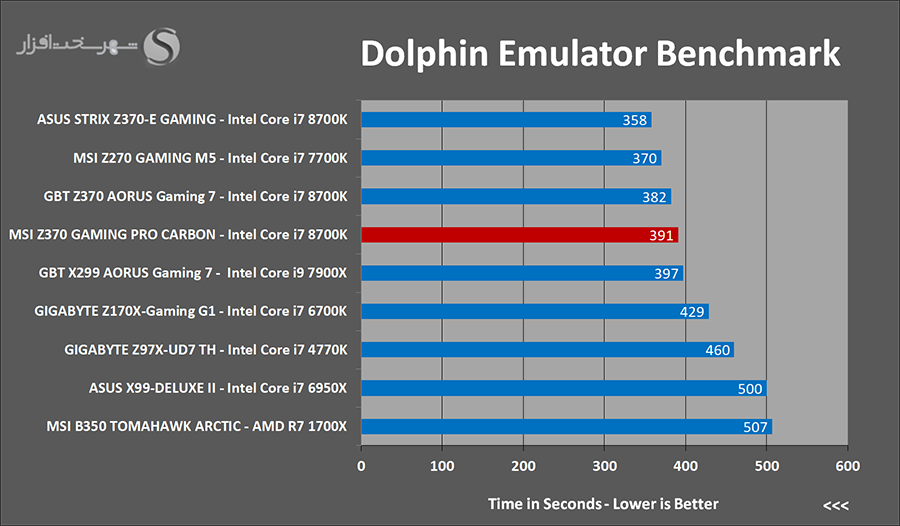

تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark
Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

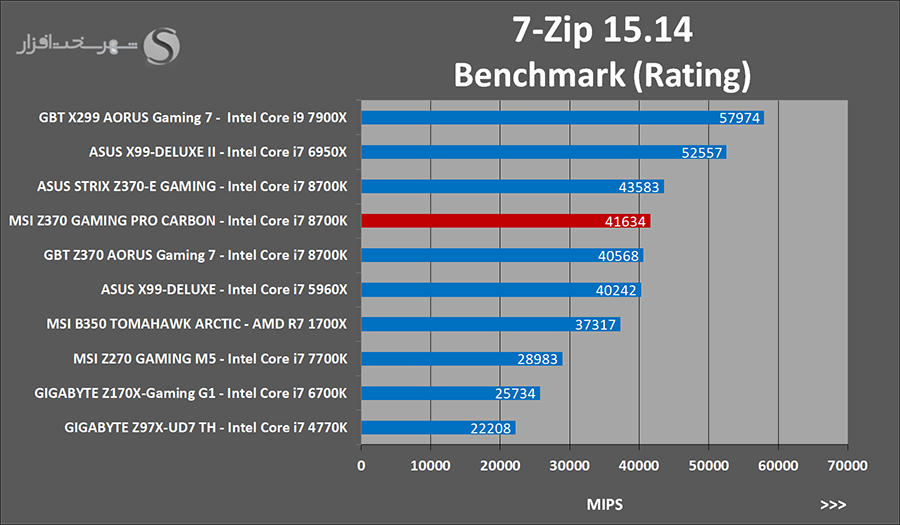

تست‌های Zip/Unzip با WinRAR  و 7-Zip

تست‌های Zip/Unzip با WinRAR  و 7-Zip

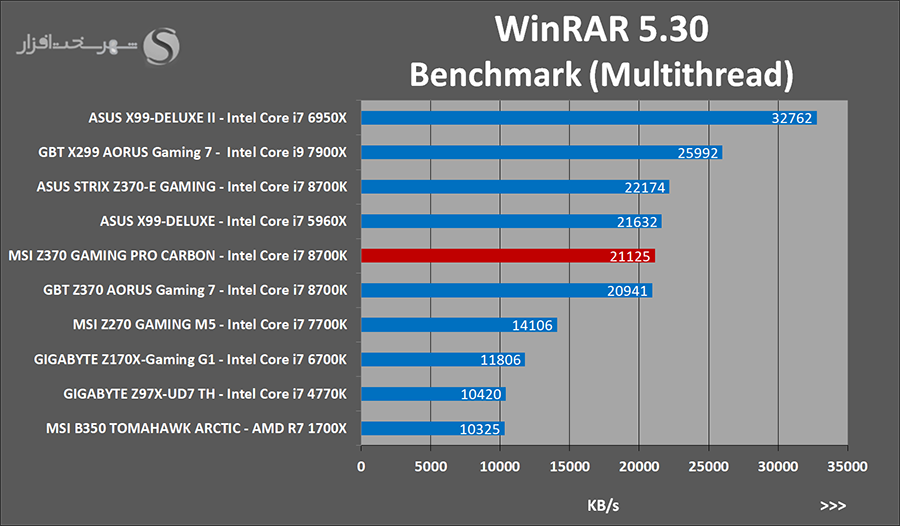

فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

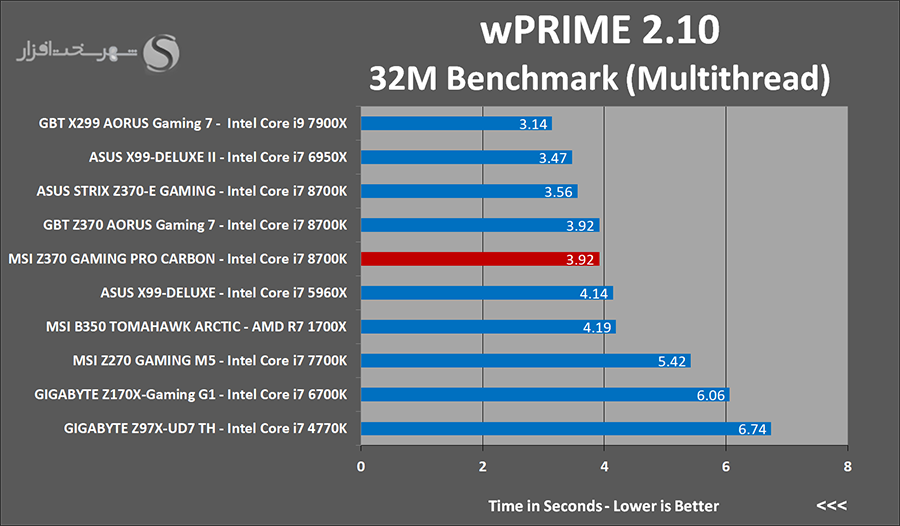

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M

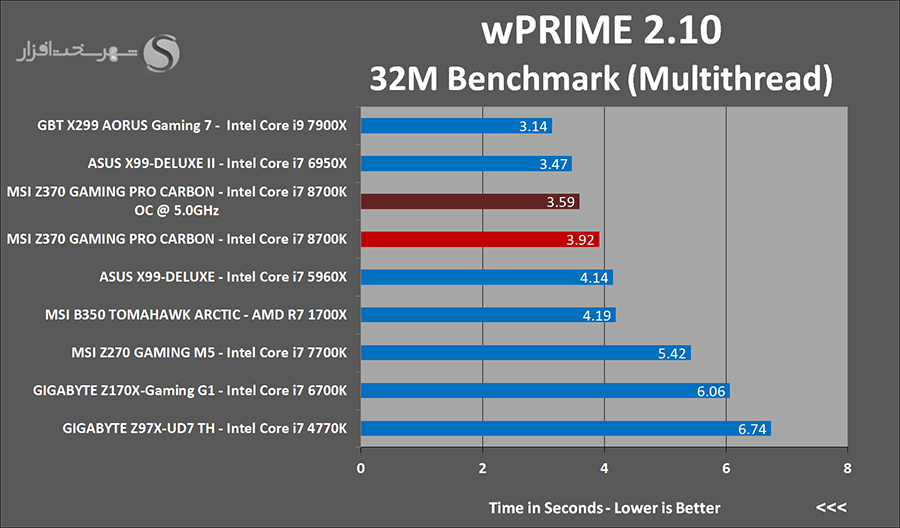

wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمی تکرارشونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکی از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود. Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark
CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا

تست‌های گیمینگ با کارت گرافیک مجزا

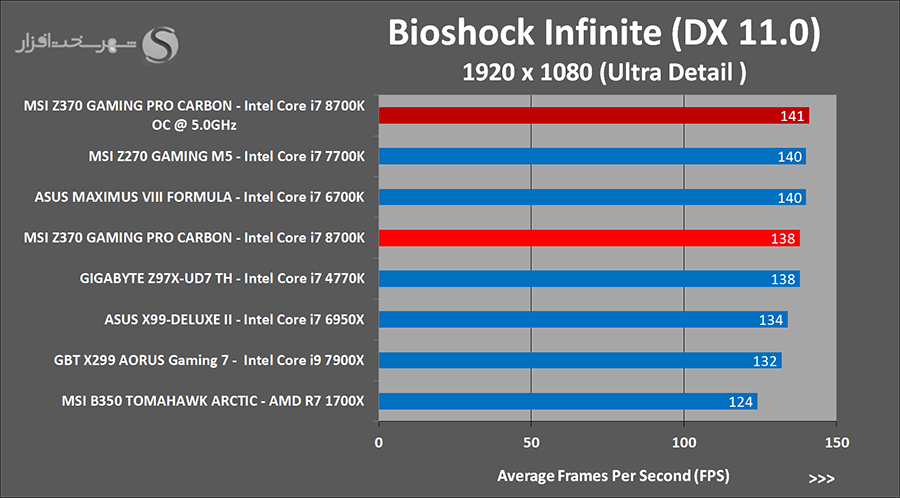

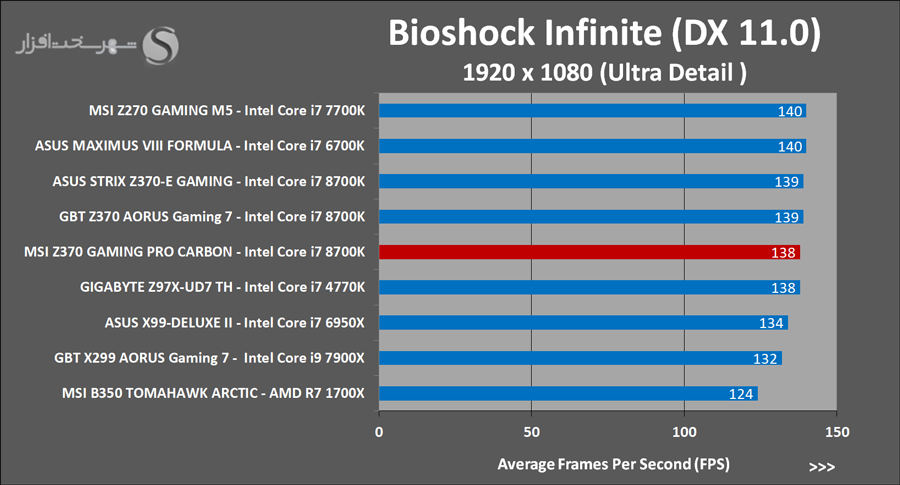

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است. موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

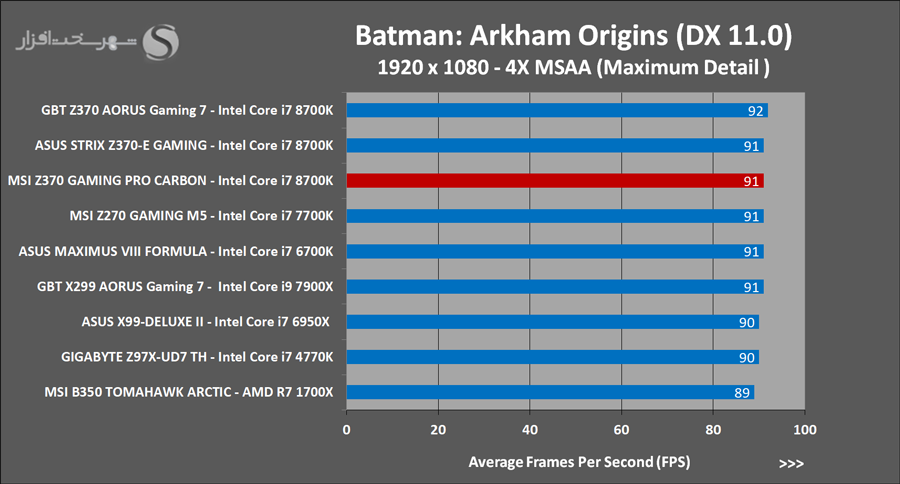

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

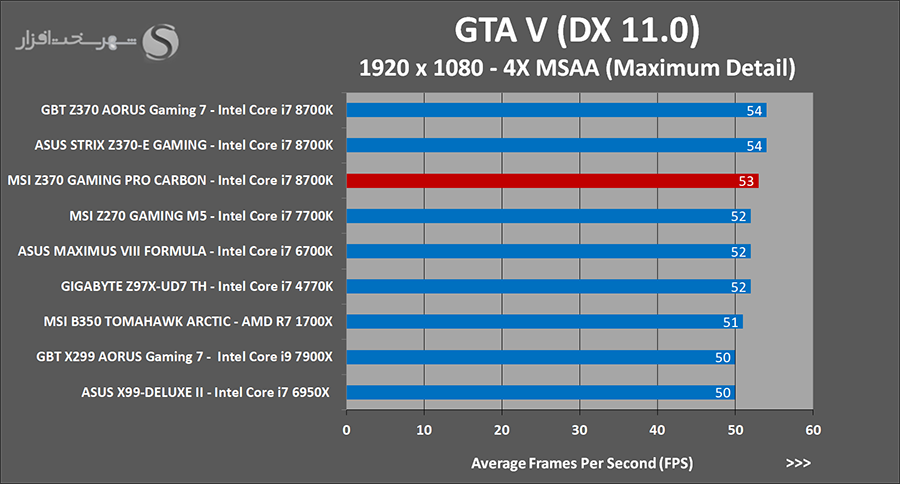

GTA V
کمتر گیمری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که با شخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

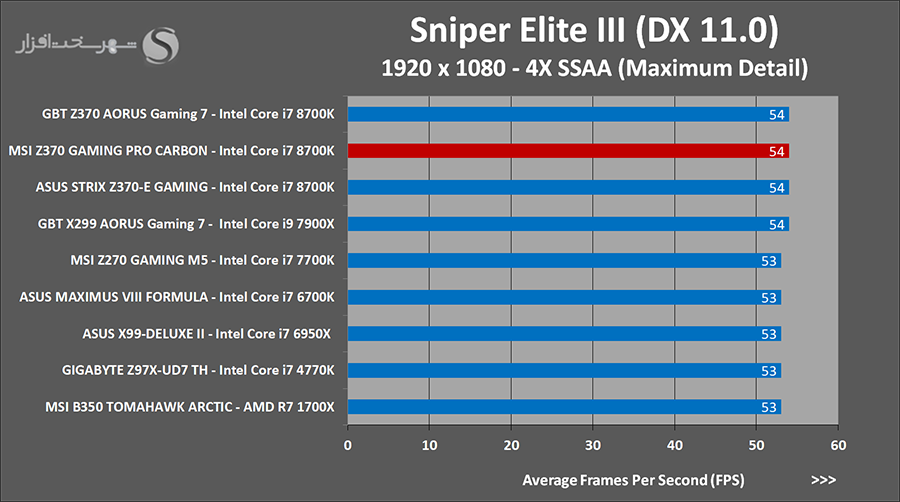

Sniper Elite III
نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد.

دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم‌شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

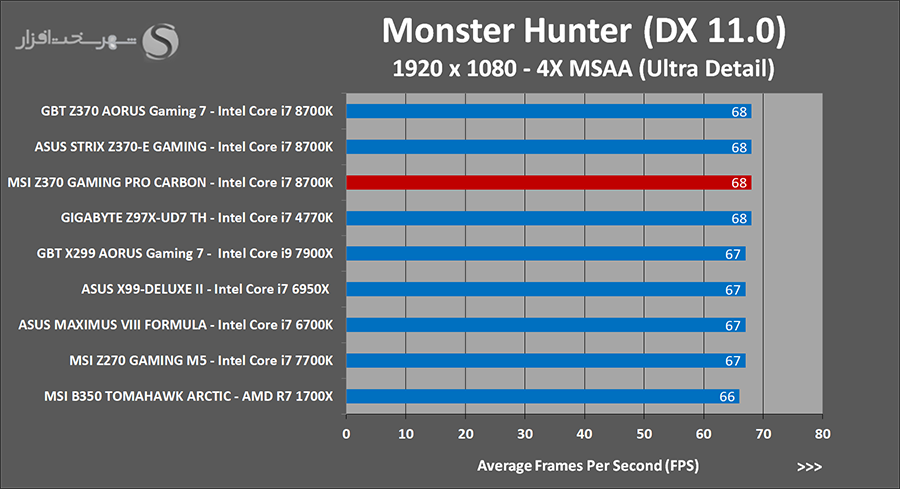

Monster Hunter Benchmark
 Monster Hunter
که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد.

ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

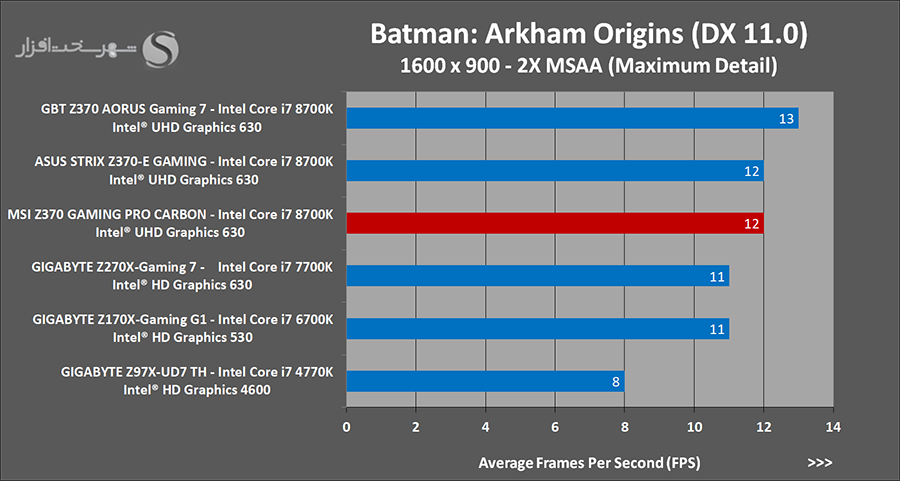

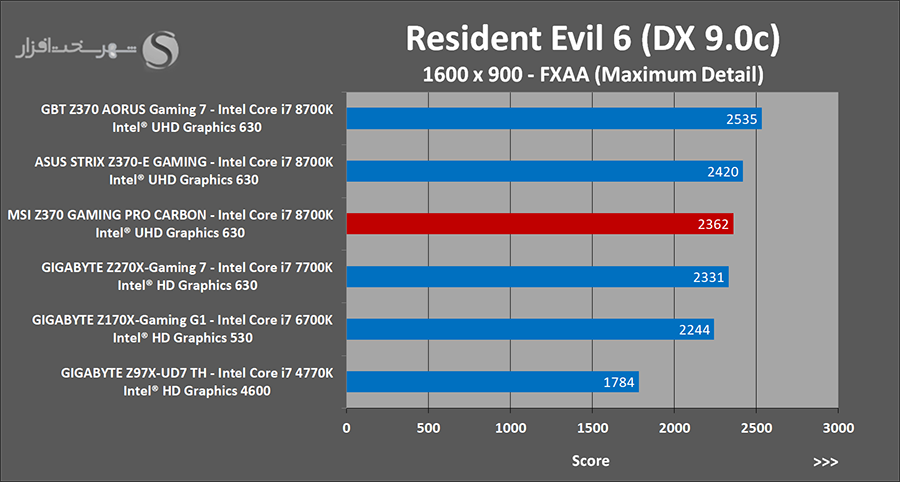

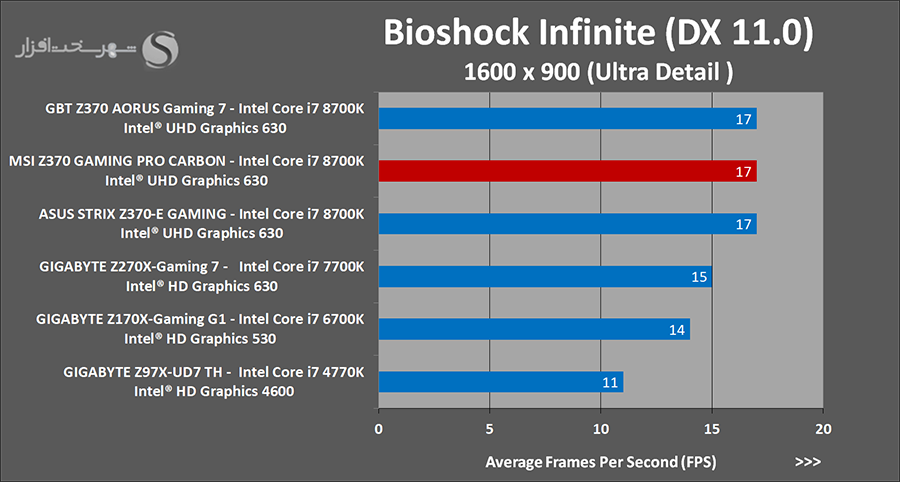

تست‌های کارایی و انرژی تراشه گرافیکی مجتمع (IGP)

تست‌های کارایی و انرژی تراشه گرافیکی مجتمع (IGP)
همان‌طور که در صفحات ابتدایی این بررسی اشاره شد یکی از قابلیت‌های جدید معماری Coffee Lake بهبود کارایی و افزایش امکانات و قابلیت‌های تراشه‌های گرافیکی مجتمع بر روی پردازنده‌های این معماری می‌باشد. به همین دلیل در این بخش قصد داریم توسط نرم‌افزارهای 3DMARK و چند گیم جدید و مدرن کارایی تراشه گرافیکی Intel UHD Graphics 630 مجتمع بر روی پردازنده Intel Core i7 8700K را محک بزنیم.

CPU & Memory Overclocking

CPU & Memory Overclocking

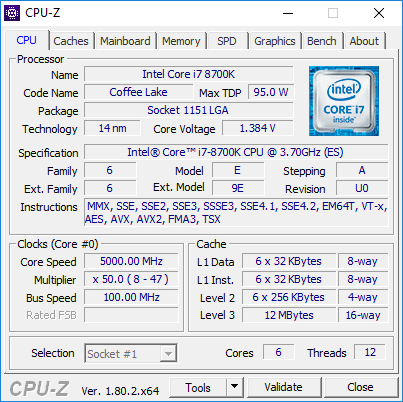

در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه با اندکی تلاش، در فرکانس 5.0GHz و ولتاژ Vcore 1.385 به مرز بهینه‌ترین فرکانس در برابر ولتاژ Vcore و البته توان مصرفی پردازنده رسیدیم.

البته رسیدن به فرکانس های بالاتر ، حتی 5.2GHz نیز امکان پذیر بود اما نه رنج ولتاژ هسته پردازنده در محدوده ایمن بود و نه کنترل حرارت پردازنده به وسیله کولرهای متعارف امکان پذیر بود.

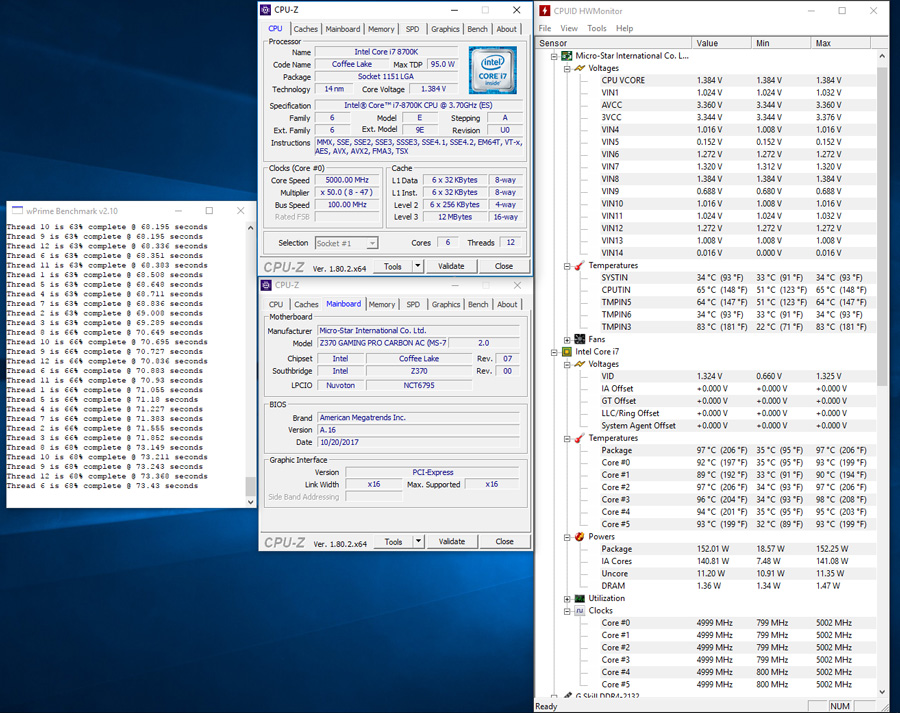

در تصویر زیر تست پایداری این پردازنده را در فرکانس فوق مشاهده می کنید:

برای سنجش کارایی پردازنده فوق در فرکانس 5.0GHz برخی تست‌های کارایی را دوباره تکرار کردیم. نتایج ثبت شده به شرح زیر است:

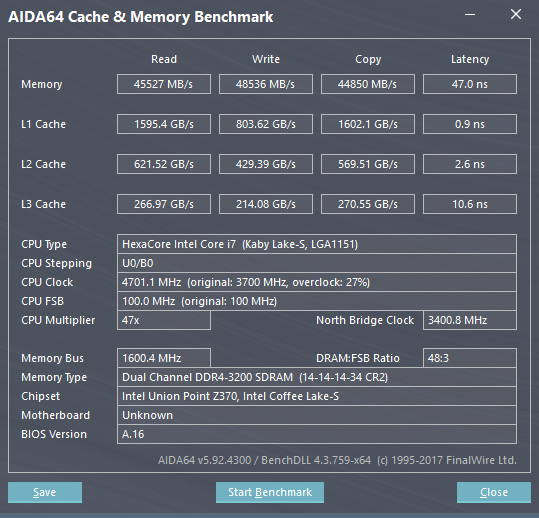

Memory Overclocking
اما این پایان کار نبود. یکی از برجسته‌ترین ویژگی‌هایی که سازندگان مادربردهای مبتنی بر چیپست Intel Z370 بر روی آن مانور می‌دهند پشتیبانی آن‌ها از ماژول‌های RAM اورکلاک شده با فرکانس‌های بیش از 4000MHz است.ما نیز چون ماژول‌های نسبتاً خوبی در اختیار داشتیم تصمیم گرفتیم تا پتانسیل این پلتفرم را در اورکلاک ماژول‌های RAM نیز بسنجیم.

برای این منظور ابتدا در بایوس تمامی محدودیت های مربوط به جریان ماژول های حافظه را به حداقل ممکن کاهش دادیم سپس با افزایش ولتاژ های VCCIO و VCCSA به میزان 1.35V و ولتاژ VDIMM به میزان 1.55V در فرکانس 4100MHz و تایمینگ 15-15-15-36 به بهینه ترین حالت ممکن رسیدیدم.

همانطور که ملاحظه می کنید این مادربرد به واسطه تکنولوژی انحصاری DDR4 Boost در اورکلاک ماژول‌های RAM فوق‌العاده عمل می‌کند. در واقع این فرکانس و تایمینگ بهترین رکوردی است که تاکنون در اورکلاک حافظه RAM در لابراتوار شهر سخت افزار موفق به ثبت آن شده‌ایم.



جمع‌بندی و امتیاز شهرسخت‌افزار

جمع‌بندی و امتیاز شهرسخت‌افزار
MSI در طراحی و زیبایی ظاهری مادربرد میان‌رده Z370 Gaming Pro Carbon AC سنگ تمام گذاشته است. استفاده از پوشش فیبر کربن و نورپردازی گسترده RGB در جای‌جای مادربرد، کاملاً قابل مقایسه با محصولات رده‌بالاست. در کنار ظاهر زیبای این مادربرد، پوشش بسیار خوب پورت‌های USB در پنل پشتی و به همراه داشتن کارت شبکه بی‌سیم از دیگر نکات مثبت آن است.

همان‌طور که از نام این محصول بر‌می‌آید، به کمک بسته نرم‌افزاری بسیار کاملی که همراه این مادبرد عرضه می‌شود، شامل برنامه‌های اورکلاکینگ و مانیتورینگ سخت‌افزار، می‌توانید این اطمینان را داشته باشید که همه چیز تحت کنترل شماست و ساعت‌ها با خیال راحت به بازی کردن بپردازید.

از سویی دیگر، در زمینه آزمون‌های کارایی شاید با استفاده از کامپوننت‌های بهتر در بخش VRM امکان دستیابی به نتایج مطلوب‌تر نیز میسر می‌شد؛ اما به لطف حضور تکنولوژی DDR4 Boost، این مادربرد اختلاف چندانی با سایر میان‌رده‌ها ندارد و حتی در بخش اورکلاکینگ رم پیشتاز میدان است.

شاید ذکر این نکته ضروری باشد که یکی از فاکتورهای طراحی DDR4 Boost و افزایش کارایی ماژول‌های حافظه، نزدیک‌تر کردن مدار حافظه و پردازنده است؛ جدای از افزایش کارایی که جنبه مثبت این تکنولوژی است، این نزدیک‌تر شدن باعث برخورد ماژول‌های حافظه‌ی ما که چندان بلند هم نیستند (GSkill TridentZ) در اسلات اول DIMM، با خنک‌کننده پردازنده شد که دقت بیشتری در انتخاب خنک‌کننده پردازنده از سوی کاربر می‌طلبد.

از طرفی نداشتن پورت USB 3.1 Gen2 برای اتصال به پنل جلوی کیس نیز از نکاتی است که کاربران باید درباره این مادربرد به آن توجه کنند.

به عنوان سخن پایانی باید گفت این مادربرد به لطف بهره‌مندی از قطعات دارای استاندارد نظامی Military Class 5، می‌تواند انتخابی مناسب برای گیمرهایی باشد که نیازمند دوام و پایداری سیستم خود در استفاده‌های طولانی‌مدت هستند و در کنار آن، به زیبایی و نورپردازی کامپیوتر خود نیز اهمیت ویژه‌ای می‌دهند.





نکات مثبت:

  • طراحی ظاهری زیبا و خاص
  • نورپردازی چشم‌نواز
  • ترکیب مناسب انواع پورت‌های USB در پنل پشتی
  • همراه داشتن ماژول شبکه بی‌سیم Wi-Fi 802.11 ac + Bluetooth 4.2
  • سیستم صوتی بسیار با کیفیت Audio Boost 4
  • عملکرد فوق‌العاده در بخش اورکلاک حافظه RAM
  • بسته نرم‌افزاری کامل

نکات منفی:

  • این محصول می‌توانست در تست‌های مدیریت مصرف انرژی عملکرد بهتری داشته باشد
  • محدودیت در نصب ماژول‌ RAM در اسلات اول به سبب نزدیک‌تر بودن اسلات‌های DIMM به سوکت پردازنده (در صورت نصب Air Coolerهای حجیم)
  • عدم برخورداری از کانکتور USB 3.1 Gen2 بر روی PCB جهت اتصال به پنل جلویی کیس


با تمامی این تفاسیر مادربرد MSI Z370 Gaming Pro Carbon AC موفق به کسب امتیاز بسیار خوب 9.0 و نشان Gamer's Choice و ریز امتیازات زیر در کلاس محصولات میان‌رده از لابراتوار شهر سخت‌افزار شد:

MSI Z370 Gaming Pro Carbon AC

کلاس عرضه : اقتصادی / میان رده
9
کارایی
9
کیفیت ساخت و طراحی
9
اورکلاکینگ
8.5
امکانات
8.5
بسته‌بندی
9
ارزش خرید
9
امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار
9

در صورتی که درباره این بررسی یا محصول، نظر یا سوالی دارید، در قسمت نظرات مطرح کنید.




نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (147)

  • ضمن تشکر از همه کاربران گرامی بابت شرکت در مسابقه، مهلت شرکت در قرعه کشی به اتمام رسیده و برندگان طی روزهای آتی در وبسایت و کانال معرفی خواهند شد.

  • 1. کیفیت و کارایی بالا .
    2.تعدد درگاه های ورودی و خروجی.
    3. سیستم نورپردازی زیبا و دلنواز.

  • 1- سیستم صوتی Audio Boost 4.
    2- قابلیت اورکلاک ماژول‌های RAM به‌واسطه قابلیت XMP و اورکلاک خودکار سیستم.
    3- نرم افزارهای کاربردی همراه مادربرد.
    4- درگاه‌های گیمینگ بی سیم و سیمی شبکه.

  • 1. پشتیبانی از نصل هشتم پردازنده اینتل
    2.مدار تغذیه قدرتمند وهوشمند
    3.طراحی چشم نواز در عین کارایی بالا

  • درود
    1. طراحي خوب و با توجه به نياز کاربر (مثلا تعيين اسلت M.2 بالاي اسلت کارت گرافيک و ... )
    2. کيفيت بالا
    3. گارانتي بسيار عالي

  • دارای یک عدد پل HB SLI
    سیستم صوتی Audio Boost 4
    نورپردازی بسیار زیبا تحت عنوان MYSTIC LIGHT
    رابط گرافیکی CLICK BIOS 5

  • 1-طراحی گیمینگ و گیمر پسند
    2- فناوری های انحصاری مانند ddr 4 boost
    3-دارا بودن ماژول wifi و bluetooth

  • طراحی ظاهری زیبا و خاص
    همراه داشتن ماژول شبکه بی‌سیم Wi-Fi 802.11 ac + Bluetooth 4.2
    سیستم صوتی بسیار با کیفیت Audio Boost 4
    عملکرد فوق‌العاده در بخش اورکلاک حافظه RAM

  • مادربرد عالی و همه چی تمام هست وبرخی از مزیت هاش میتونه •همراه داشتن ماژول شبکه بی‌سیم Wi-Fi 802.11 ac + Bluetooth 4.2
    •سیستم صوتی بسیار با کیفیت Audio Boost 4
    •عملکرد فوق‌العاده در بخش اورکلاک حافظه RAM باشه.

  • 1-داشتن بسته نرم افزاری کامل
    ۲-حذف صداهای ازار دهنده هنگام قطع و وصل شدن اسپیکر و هدفون یا روشن خاموش شدن سیستم
    ۳-ظاهر و طراحی و نور پردازی جالب

بارگذاری بیشتر ...

ورود به شهرسخت‌افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
