MSI N760 HAWK با تکیه بر کولر بسیار قدرتمند و مدرن Twin Frozr IV انحصاری کمپانی MSI، مدار رگولاتور ولتاژ تقویت شده با قطعات بسیار با کیفیت و دارای استاندارد نظامی Military Class 4 آماده است تا در سخت ترین شرایط ممکن بهترین کارایی و امن ترین شرایط لازم را برای گیمرها و اورکلاکرهای حرفه ای فراهم کند.
همانطور که در رویوهای قبل نیز به آن اشاره شده سری 7 کارت های گرافیک کمپانی Nvidia حدوداً 10 ماه پیش و با معرفی GTX TITAN 6GB معرفی شد و تا چند ماه بازار کارت های گرافیک رده بالا را در تسخیر خود گرفته بود. پس از این مدل، حدوداً 3 ماه بعد GTX 780 3GB نیز از راه رسید. این مدل بر خلاف GTX TITAN گران قیمت، نسبت قیمت به کارایی به مراتب بهتری داشت و همان پردازنده گرافیکی قدرتمند GK110 تعبیه شده در GTX TITAN را همراه داشت. به همین دلیل بیشتر در بین کاربران کامپیوترهای PC مورد استقبال قرار گرفت. پس از این مدل ها نیز بلافاصله مدل های GTX 770 و GTX 760 روانه بازار شدند. این مدل ها همانند مدل های رده بالای سری قبل یعنی GTX 680، GTX 670 همان پردازنده گرافیکی GK104 را همراه داشتند ولی با مشخصات سخت افزاری تا حدودی متفاوت و قیمت های به مراتب مقرون به صرفه تر.
در این بین GTX 760 به دلیل قیمت مناسب، توان مصرفی نسبتاً پایین، پتانسیل بسیار خوب در اورکلاک و از همه مهم تر داشتن نسبت کارایی در برابر قیمت مناسب، به شدت مورد توجه گیمرها و کاربران حرفه ای قرار گرفت. به همین دلیل ویژگی های نام برده این مدل سبب شد تا مدل های اورکلاک شده و بردهای غیرمرجع زیادی از این مدل توسط کمپانی های مطرح سخت افزاری طراحی و روانه بازار شود.
در این بین کمپانی MSI که در سال های اخیر با طراحی و معرفی مدل های غیر مرجع، اورکلاک شده بسیار با کیفیت و همراه با کولرهای قدرتمند و مدرن نظیر سری های Twin Frozr، Lightning، Gaming و HAWK محبوبیت و اعتبار خاص و ویژه ای در میان کاربران حرفه ای کسب کرده در این رده نیز سنگ تمام گذشته و یکی از سریع ترین و در عین حال کم سر و صدا ترین مدل های سری Geforce GTX 760 را روانه بازار کرده است.
MSI N760 HAWK با تکیه بر کولر بسیار قدرتمند و مدرن Twin Frozr IV انحصاری کمپانی MSI ، مدار رگولاتور ولتاژ تقویت شده با قطعات بسیار با کیفیت و دارای استاندارد نظامی Military Class 4 و Bios مخصوص و مجزا در نظر گرفته شده برای Extreme Overclocking آماده است تا در سخت ترین شرایط ممکن بهترین کارایی و امن ترین شرایط لازم را برای گیمرها و اورکلاکرهای حرفه ای فراهم کند.
در ادامه قصد داریم از تمامی زوایا به تست و بررسی قابلیت ها و کارایی این کارت گرافیک مشهور بپردازیم ... بررسی هیجان انگیزی پیش رو داریم ... حتماً این رویو را با دقت مطالعه کنید !
معرفی اجمالی معماری تراشه گرافیکی GK104 و مشخصات فنی Geforce GTX 760
-
همانطور که اشاره شد پردازنده گرافیکی ( GPU ) به کار رفته در Geforce GTX 760 نیز همانند GTX 680 و GTX 670 تراشه GK104 با معماری بسیار موفق Kepler می باشد. این تراشه که جمعاً از 1536 Shader Processor یا همان CUDA Core تشکیل شده در بهترین حالت ممکن و با تمامی قوا در GTX 680 به کار رفت و با مصرف انرژی حداکثر 195W یکی از سریعترین و بهترین کارت های گرافیکی از نظر بازدهی انرژی در دوره خود محسوب می شد.
GK104 به کار رفته در Geforce GTX 760 تنها با 1152 CUDA Core فعال توابع گرافیکی را محاسبه می کند و همین امر باعث شده تا توان مصرفی آن تا حدود 170W کاهش یابد.

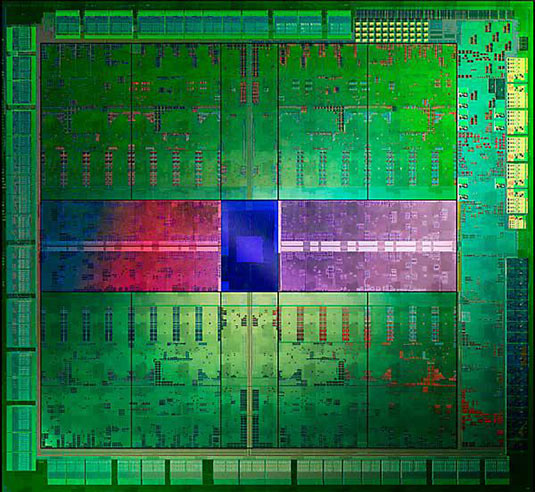

در تصویر زیر عکس لیتوگرافی Die پردازنده گرافیکی GK 104 را ملاحضه می کنید :
GK104 متشکل از 4 کنترلر حافظه 64bit است که جمعاً با فراهم کردن رابط 256Bit قابلیت پشتیبانی از حداکثر 4GB حافظه GDDR5 با فرکانس موثر 6000MHz را برای این GPU فراهم کرده است. این پیکربندی به صورت تئوری پهنای باندی معادل 192.3GB/s را برای حافظه Frame Buffer این مدل فراهم می کند. در GTX 760 نیز دقیقاً همانند GTX 680 همین پیکربندی پیاده سازی شده است. یعنی بهترین شرایطی که می توان برای GK104 ایجاد کرد. البته مدل های مرجع GTX 760 با حجم حافظه 2GB عرضه می شوند ولی برخی کمپانی ها همانند GTX 770 نسخه 4GB این کارت گرافیک را نیز روانه بازار کرده اند.
در GK104 فرکانس کاری هسته GPU و Shader Processor ها دارای ضریب 1:1 هستند. یعنی هر دو در یک فرکانس فعالیت می کنند، این فرکانس برای GTX 760 مرجع در حالت عادی 980MHz است که در حالت فعال شدن تکنولوژی GPU Boost به صورت استاندارد تا 1033MHz نیز افزایش می یابد. البته کمپانی MSI با فراهم کردن شرایط سخت افزاری لازم که در ادامه در مورد آن ها صحبت خواهیم کرد با اورکلاک این فرکانس، آن را در حالت عادی تا 1111MHz و در حالت Turbo تا فرکانس 1176MHz افزیش داده است. یعنی چیزی بیش از 13% اورکلاک کارخانه ای و تست شده در تمامی شرایط .
اما بگذارید کمی بیشتر وارد جزئیات شویم.

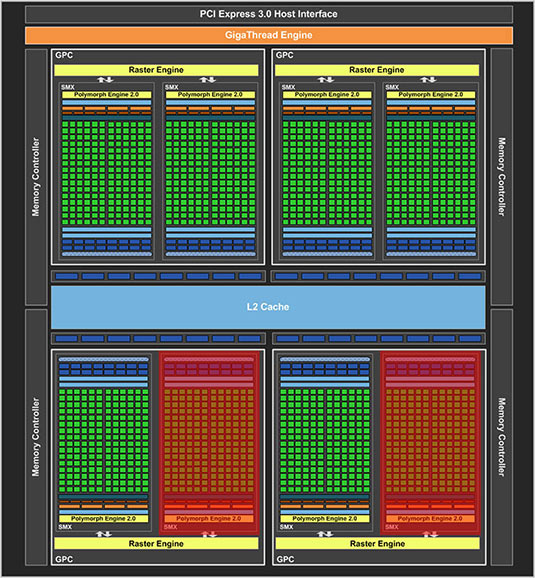

در تصویر بالا بلاک دیاگرام GK104 را ملاحضه می کنید، مهم ترین بخش های تشکیل این GPU به این شرح می باشند :
- 768Kb L2 Cache
- 1152 (CUDA processors (Shader cores
- 192 (CUDA core clusters (SM/SMX.
- 8 geometry units
- 4 raster Units
- 96 Texture Units
- 32 ROP engines
- 256bit (4x64bit) GDDR5 memory bus
همانطور که در تصویر بالا ملاحضه می کنید در این معماری 4 واحد (GPC (Graphic Processing Cluster موجود است که هر واحد از 2 بخش SMX یا همان بلوک shader processors ها تشکیل شده است. در معماری Kepler هر بخش از این SMX ها از 192 Shader processor تشکیل شده است. در GK104 به کار رفته در GTX 760 یکی از واحد های SMX در دو GPC مختلف این GPU غیر فعال شده و در نتیجه 6 SMX باقی مانده روی هم رفته 1152 Shader Processor این تراشه گرافیکی را تشکیل می دهند.

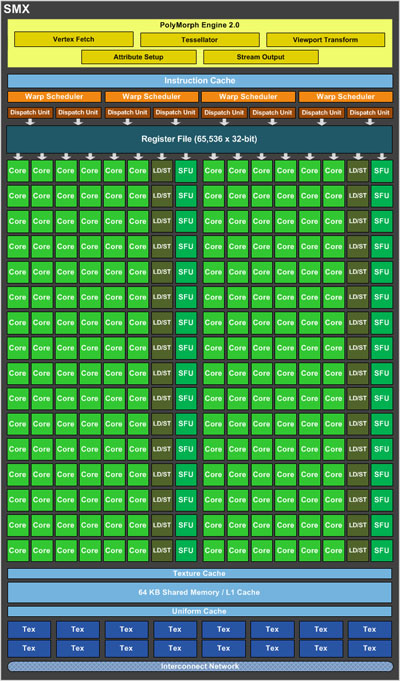

در تصویر بالا نیز بلاک دیاگرام هر واحد SMX را ملاحضه می کنید که در آن 128 KB L1 cache ، ا16 واحد Texture unit برای برای پردازش sample یا اعمال filter های متعدد بر روی تصاویر ، Polymorph Engine 2.0 برای world space processing و Raster Engine برای screen space processing که می توانند همانند یک mini CPU عمل کنند مهم ترین بخش های این واحد را تشکیل می دهند.

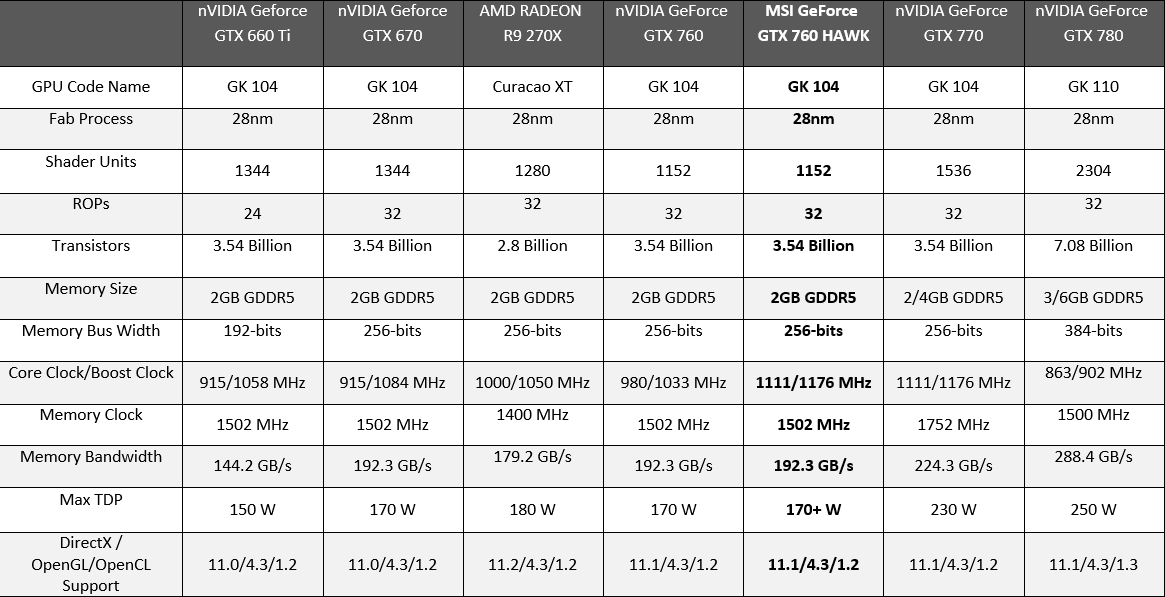

همچنین در جدول زیر می توانید مشخصات فنی این مدل را در مقایسه با مدل های مشابه و رقیب مشاهده کنید:
برای مشاهده سایز بزرگتر بر روی تصویر کلیک کنید
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه
HAWK در زبان فارسی به معنای پرنده شکاری مثل شاهین است. بر روی جعبه این مدل همانند مدل های سری Lightning کمپانی MSI از تصویر یک هواپیمای جنگنده استفاده شده است.
لوگوی های تجاری کمپانی MSI،گواهینامه اورکلاک کارخانه ای ، برند HAWK ، برند نجاری کمپانی Nvidia و برخی مشخصات فنی دیگر از مهم ترین مندرجات روی جعبه این مدل محسوب می شوند.
دقیقاً در پشت بخش رویی این جعبه دو بخش دیگر نیز تعیه شده است که به واسطه یک چسب اسفنجی به هم متصل شده اند. همانطور که در تصویر بالا ملاحضه می کنید، در این بخش به مهم ترین ویژگی قطعات و قابلیت های خاص این کارت گرافیک نظیر قطعات با کیفیت و با استاندارد نظامی MILITARY CLASS 4 و Bios مخصوص Extreme Overclocking به صورت مختصر اشاره شده است.

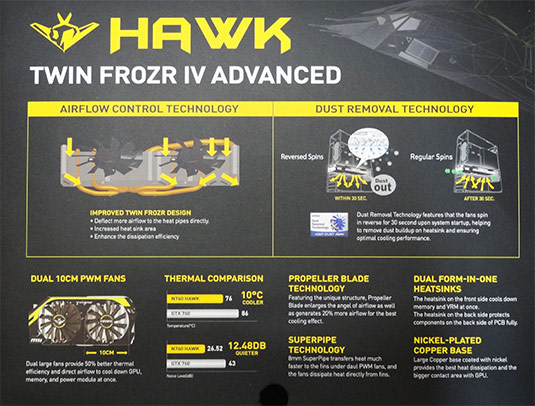

در صفحه دوم نیز به صورت مفصل به معرفی کولر TWIN FROZR IV انحصاری کمپانی MSI پرداخته شده است. در ادامه هر دو بخش را به صورت کامل تشریح خواهیم کرد.

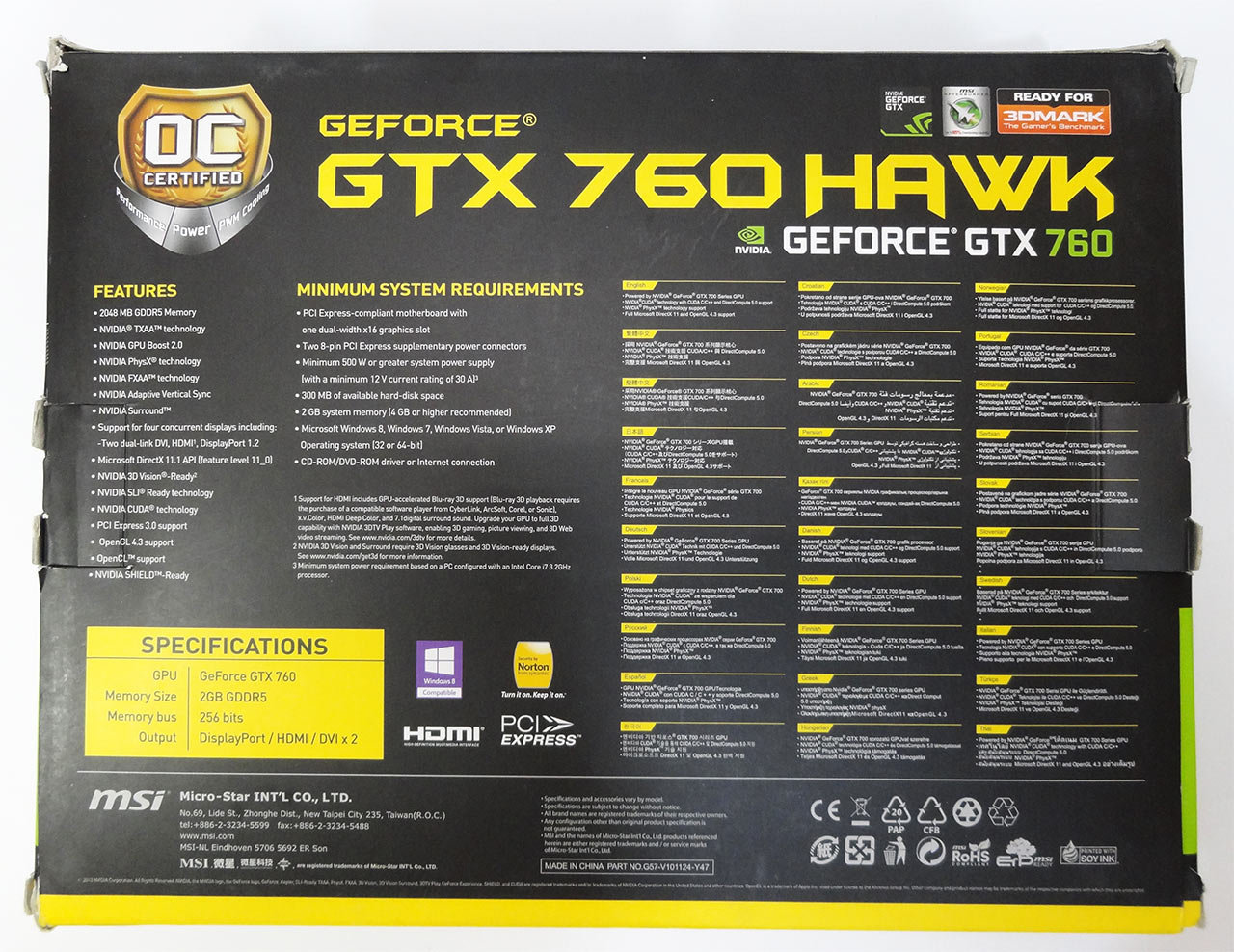

در پشت جعبه نیز مهم ترین ویژگی ها و قابلیت ها به همراه مشخصات حداقل سیستم سفارش شده برای نصب این کارت گرافیک و راه های ارتباطی با کمپانی MSI درج شده است.

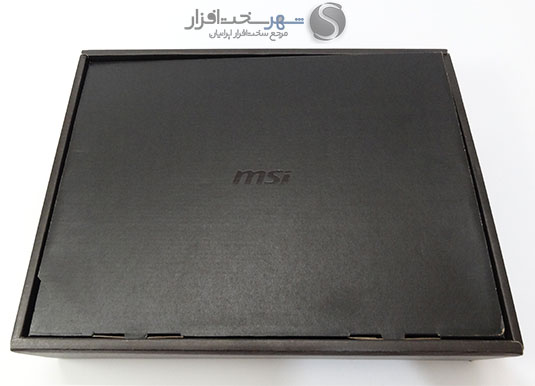

با باز کردن جعبه با پیکج مشکی رنگ همانند تصویر بالا روبرو می شوید. در این پکیج، کارت گرافیک داخل یک پوشش اسفنجی و سایر محتویات داخل جعبه نیز در پکیج مقوایی مجزا تعبیه شده اند. این محویات به این شرح می باشند:
- DVD راه انداز حاوی درایورها و نرم افزارهای جانبی به همراه دفترچه راهنمای نصب سریع
- 3 عدد کابل V-Check Point برای نمونه برداری ولتاژ از کانکتورهای مخصوص تعبیه شده بر روی PCB
- 2 عدد تبدیل کانکتور 6 پین PCIe به 8 پین
البته در مدل های بین المللی این کارت گرافیک یک عدد مبدل DVI به VGA نیز تعبیه شده است ولی در مدلی که به دست ما رسیده خبری از این مبدل نیست.

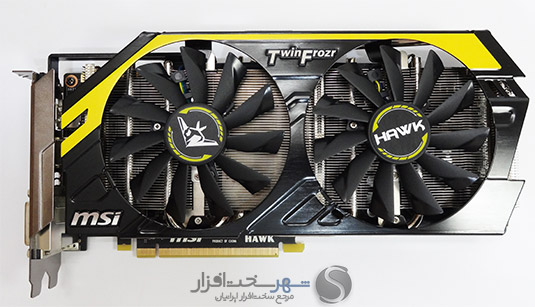

نمای ظاهری و بررسی اولیه
-
نمای ظاهری و بررسی اولیه

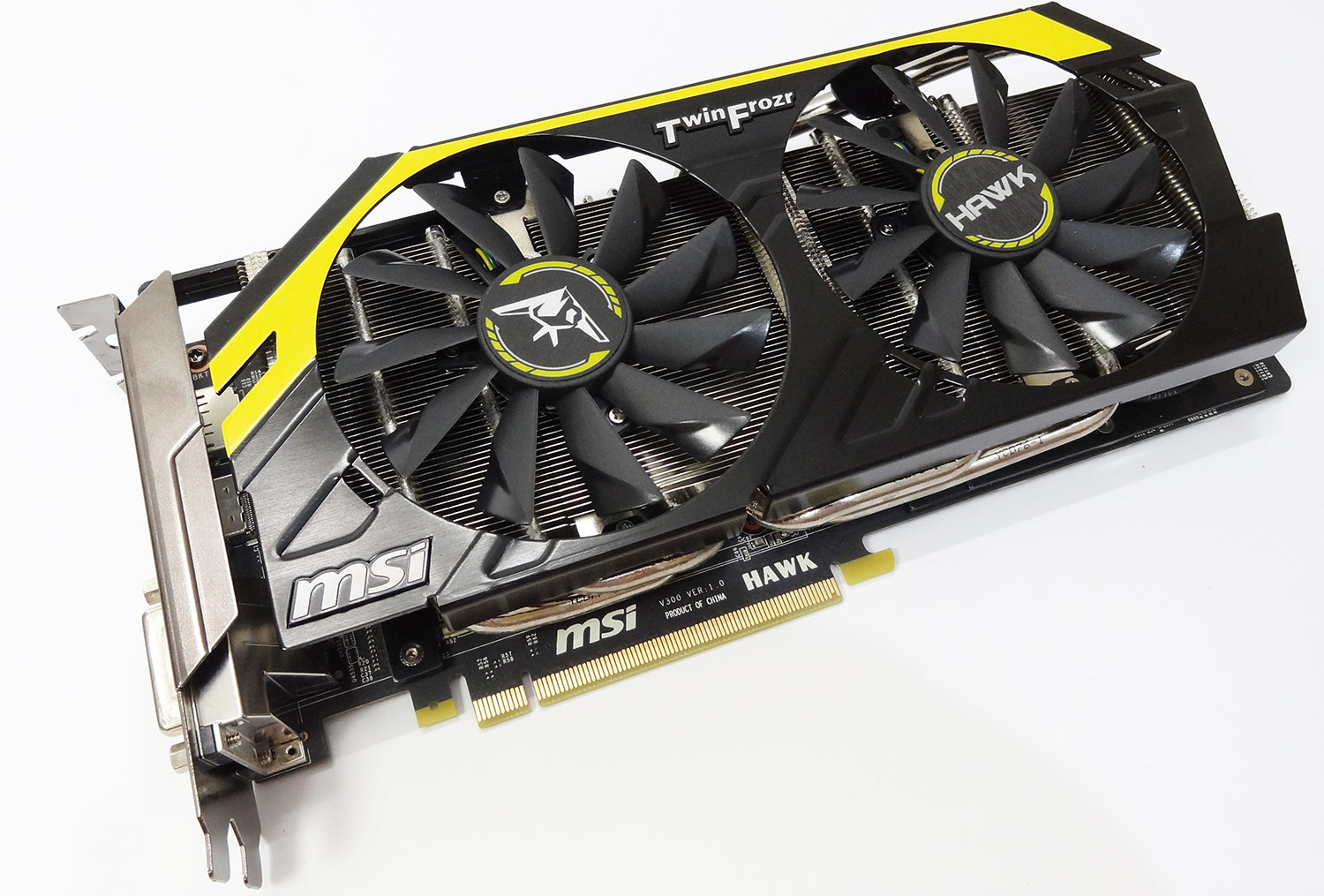

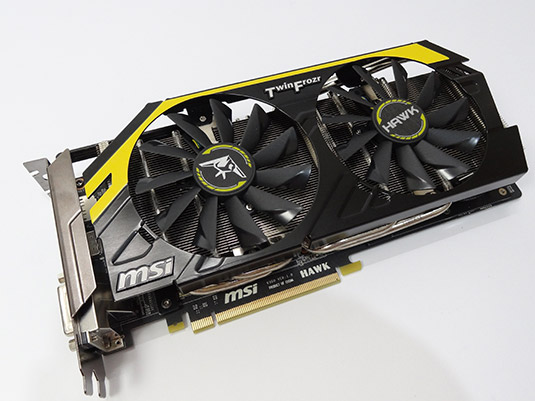

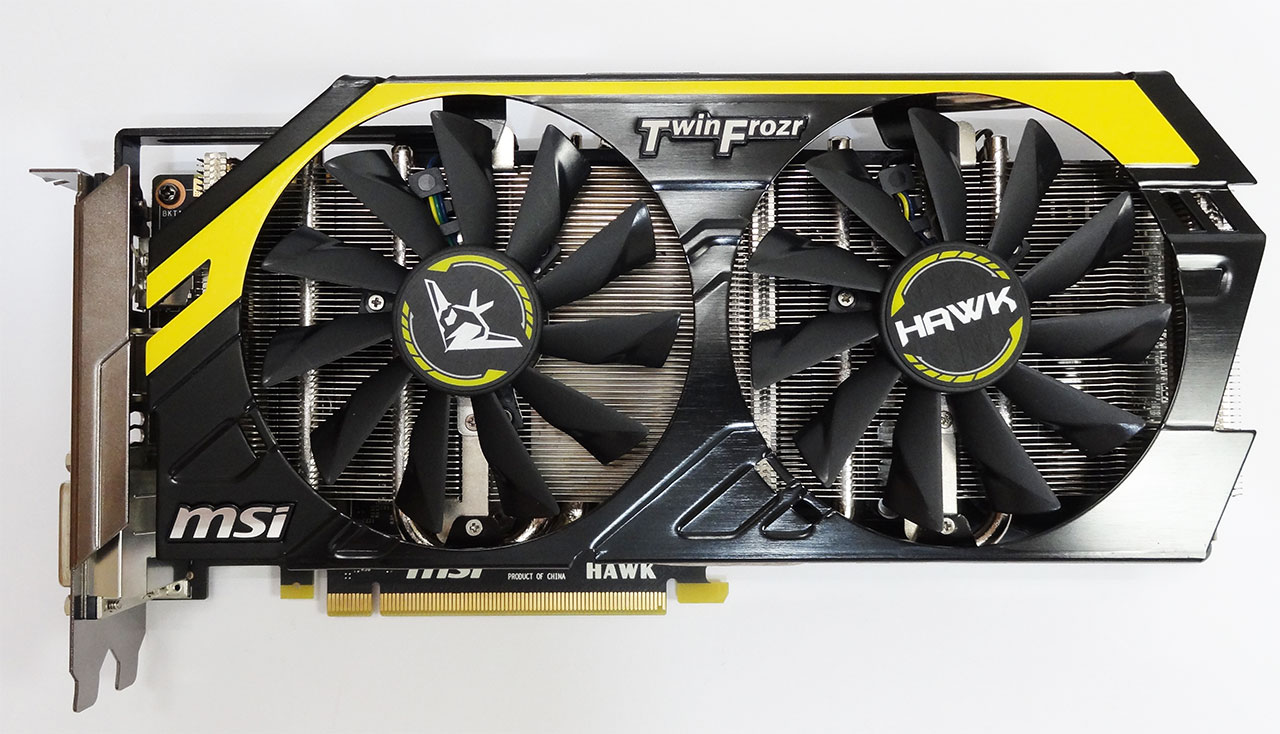

ترکیب رنگ مشکی و زرد کولر و PCB این مدل شبیه به محصولات سری Lightning و حتی MPOWER کمپانی MSI طراحی شده است. لوگوی کمپانی MSI، کولر Twin Frozr و برند HAWK درج شده بر روی PCB و کولر این مدل، جلوه خاص تری به آن بخشیده است.
همانند اکثر مدل های Lightning در این مدل نیز از یک پوشش فلزی مخصوص برای محافظ قطعات پشت PCB استفاده شده است. اندازه کولر و تغییرات ایجاد شده در PCB این مدل باعث شده تا ابعاد آن نسبت به مدل مرجع (242x111x38 mm) تا حدودی بزرگتر شود. این مدل با داشتن ابعاد 264 x 130 x 40 mm در کلاس کارت های گرافیک Dual Slot طبقه بندی می شود و طول 26.5 سانتی متری آن نیز محدودیتی برای انتخاب نوع کیس برای خریداران ایجاد نخواهد کرد.

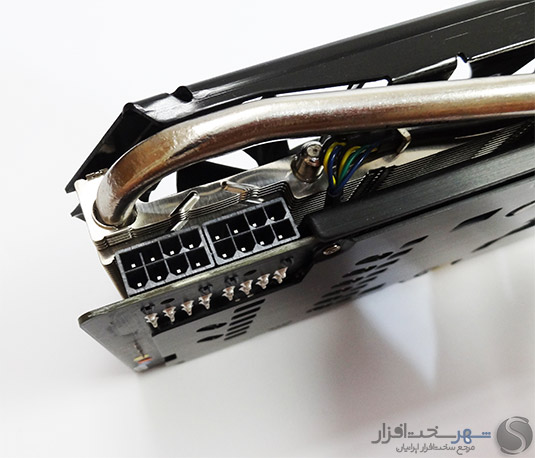

تعبیه دو کانکتور 8 پین PCI-Express خبر از پتانسیل بسیار بالای مدار رگولاتور ولتاژ این مدل می دهند. این دو کانکتور به همراه توان قابل جذب توسط اسلات PCI-Express 3.0 ا( 75W ) به صورت تئوری جمعاً توانایی دریافت 375W توان الکتریکی را برای این مدل 170W ( با توجه به مشخصات مدل مرجع ) فراهم کرده اند. این در حالیست که مدل های مرجع GTX 760 به صورت استاندارد دارای دو کانکتور 6 پین PCI-Express می باشند.
برای این مدل نیز همانند مدل مرجع دو 2 کانکتور SLI در نظر گرفته شده که قابلیت پشتیبانی از پیکربندی سه گانه SLI یا 3-Way SLI را برای این مدل فراهم کرده است.

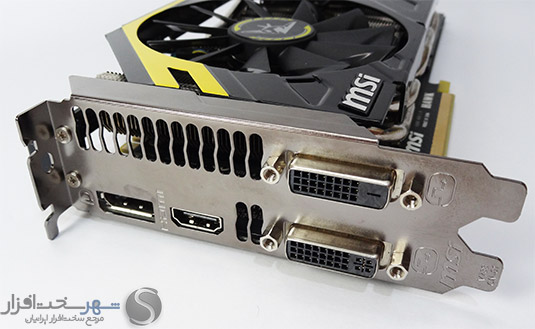

خروجی های تصویر را نیز همانند مدل مرجع 2 عدد خروجی DVI ا( DVI-D و DVI-I ) ، ا1 عدد خروجی HDMI 1.4a و 1 عدد DisplayPort 1.2 تشکیل می دهند. باقی فضای این بخش نیز برای خروج هوای گرم به خارج از کیس در نظر گرفته شده است.
در این مدل دو چیپ بایوس جداگانه برای دو وضعیت مختلف ( حالت عادی و حالت Extreme Overclocking ) در نظر گرفته شده است. بایوس حالت پیش فرض ( STD ) تنظیمات کلاک، ولتاژ و محدودیت های توان مصرفی و جریان حالت استاندارد و شرکتی کمپانی را داراست و بایوس LN2 تنظیمات فوق را با محدودیت های به مراتب کمتر دارا می باشد تا اورکلاکر با اختیارات بیشتر و با کمترین دردسر ( نظیر ولتمد و اصطلاحاً زامبی مود های مرسوم ) با سهولت بیشتری اقدام به اورکلاک این کارت گرافیک بکند. در تصویر بالا DIP Switch تعبیه شده برای انتخاب نوع بایوس را مشاهده می کنید. این سوئیچ کوچک دقیقاً در کنار کانکتورهای SLI در قسمت فوقانی PCB تعبیه شده است.

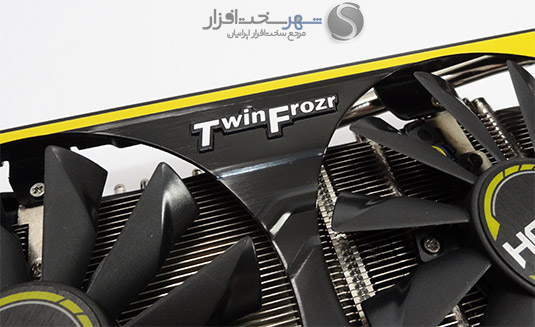

نگاهی نزدیک تر ( کولر Twin Frozr IV )
-
نگاهی نزدیک تر ( کولر Twin Frozr IV )

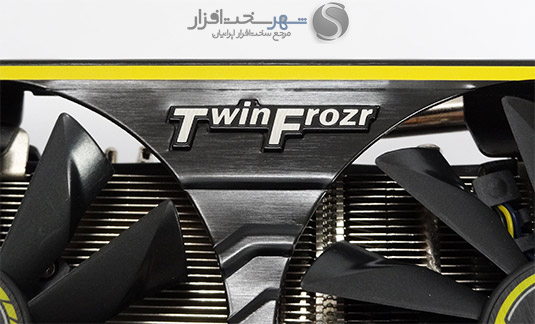

در ادامه برای اشراف بیشتر به مشخصات فنی و معماری ساخت کولر بسیار قدرتمند این مدل تصمیم گرفتیم تا اتصالات آن را باز کنیم .

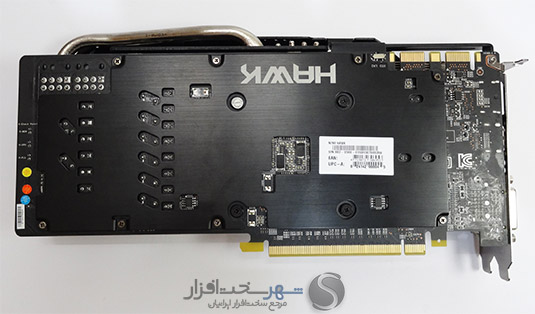

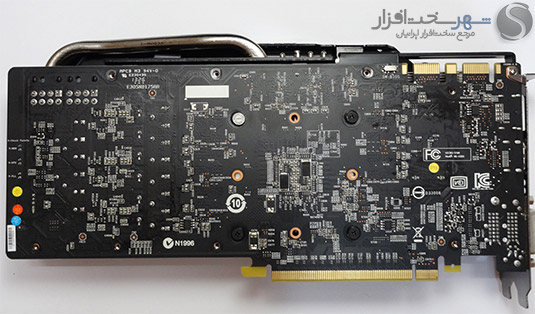

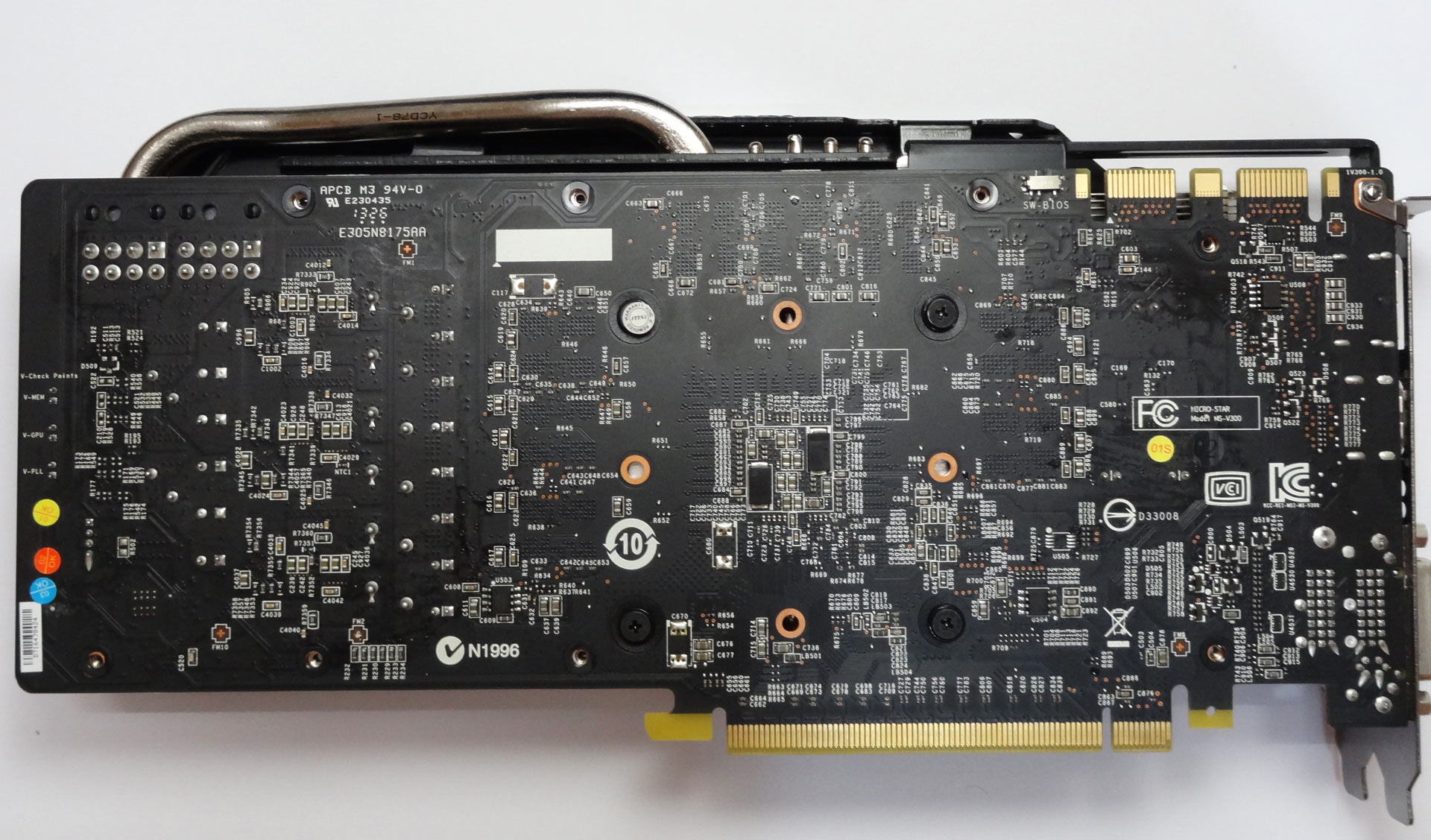

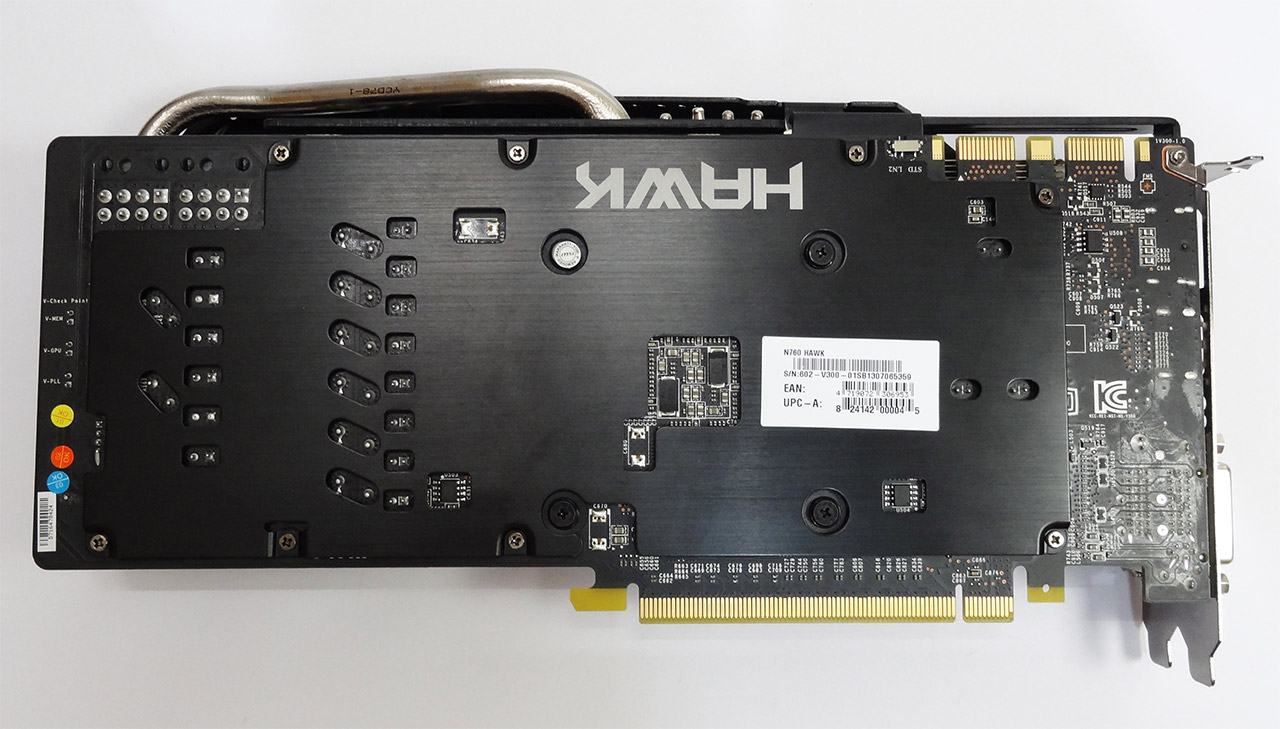

همانطور که قبلاً به آن اشاره شد، پشت PCB با پوشش فلزی خاصی پوشانده شده تا از قطعات تعبیه شده در پشت PCB در شرایط مختلف محافظت شود. در تصویر بالا این پوشش را ملاحضه می کنید که در طرف اتصال با PCB کاملا لاکی شده و واشرهای پلاستیکی متعدد چسیانده شده بر روی آن نیز از اتصال مستقیم آن با PCB جلوگیری می کنند.
علاوه بر این هیتسینک آلومینیومی تعبیه شده بر روی چیپ های حافظه و قطات مختلف مدار رگولاتور ولتاژ به واسه 8 پیچ که بر روی این محافظ بسته می شوند در آن طرف PCB بر روی قطعات مربوطه محکم بسته می شود.

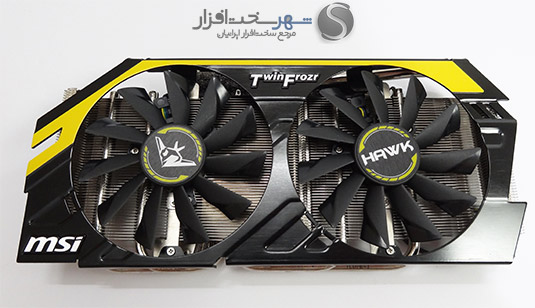

همانطور که در تصویر بالا ملاحضه می کنید کولر این کارت گرافیک دارای دو فن 10 cm با پره های مخصوص ساخته شده بر اساس تکنولوژی Propeller Blade مجهز شده که با افزایش 20% میزان جریان هوا باعث افزایش محسوس کارایی این کولر می شود. در تصویر زیر می توانید از نمای نزدیک طراحی خاص این تیغه ها را مشاهده کنید .

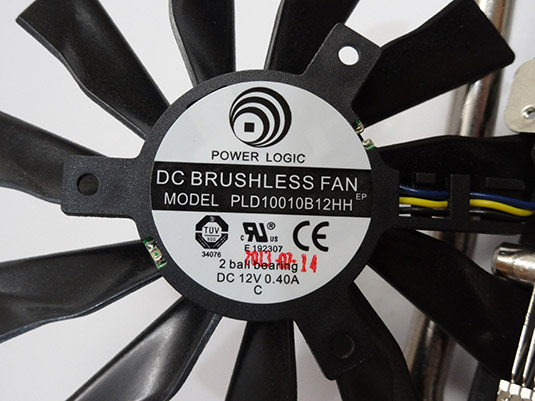

فن های این کولر مدل PLD100010B12HH ساخت کمپانی Power Logic هستند که از نوع بلبرینگی و قابل کنترل با تکنیک PWM می باشند. دو عدد LED آبی رنگ در زیر هر یک از این فن ها تعبیه شده و سرعت چرخش آن ها نیز در این کارت گرافیک از 800 تا حداکثر 2850 دور در دقیقه متغییر است. البته در وضعیت های Load گیمینگ این سرعت از 1400 دور دقیقه نیز فراتر نمی رود.

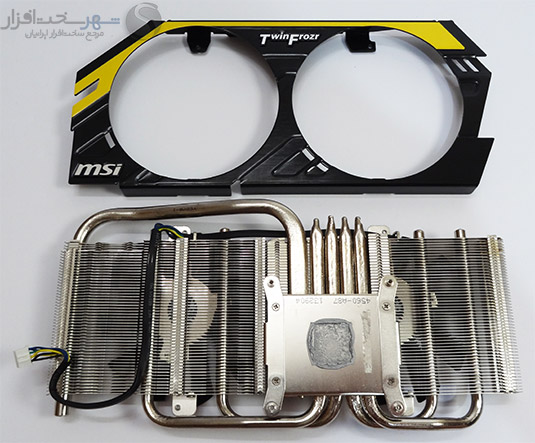

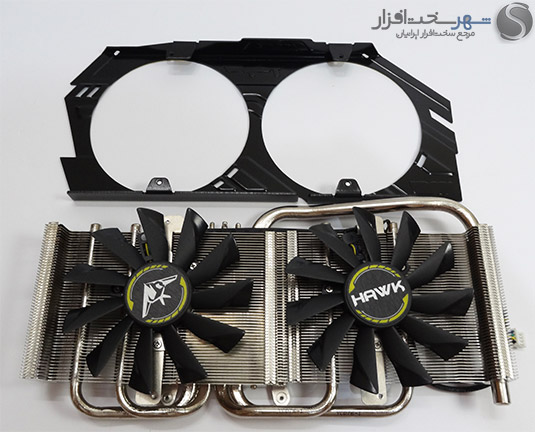

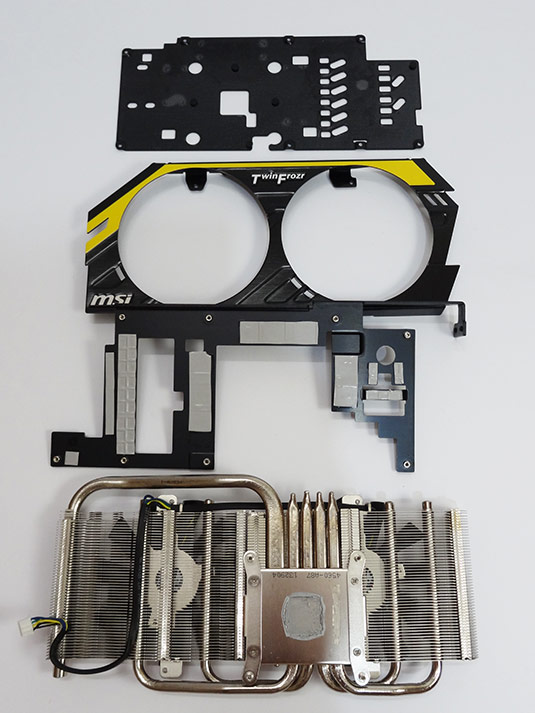

در تصویر بالا تمامی بخش های این کولر مدرن را در یک نما ملاحضه می کنید. در ادامه تک تک بخش ها را زیر ذره بین قرار خواهیم داد.
قاب آلومینیومی این کولر توسط 4 عدد پیچ و بدون هیچ گونه ضربه گیر بر روی سوراخ های مخصوص تعبیه شده بر روی هیتسینک نصب می شود. هر یک از فن ها نیز توسط 3 پیج مجزا بر روی این بخش محکم می شوند.
به گفته کمپانی MSI طراحی این کولر به گونه ایست که با هدایت مستقیم جریان هوا به سمت HeatPipe ها سرعت و کارایی دفع حرارت در این کولر نسبت به نسل قبل به مراتب افزایش یافته است.
یکی از قابلیت های جالب این کولر سامانه گردگیری خودکار آن است. این سامانه اینگونه عمل می کند که پس از روشن شدن سیستم ابتدا به مدت 30 ثانیه جهت چرخش فن ها برعکس شده تا گرد و غباری که درون تیغه های هیتسینک کولر جا خوش کرده اند به خارج از آن مکش می شود. پس از 30 ثانیه همه چیز به حالت عادی باز می گردد و هوای اطراف به درون هیتسینک ها مکش شده و سپس به بیرون هدایت می شود.

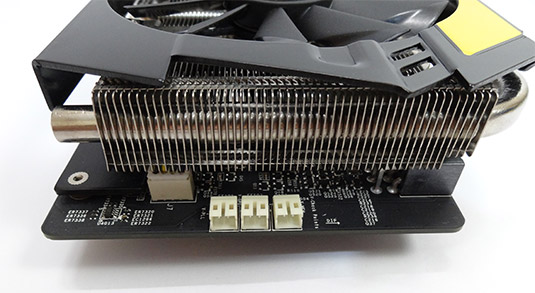

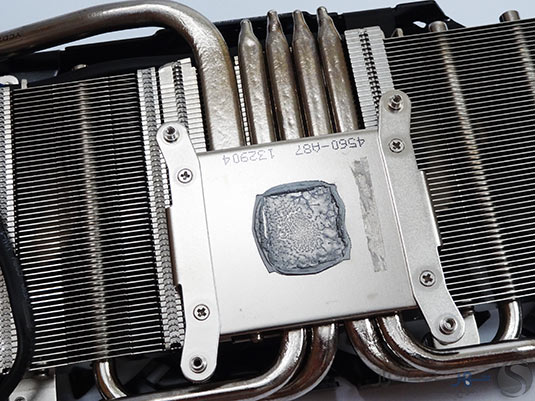

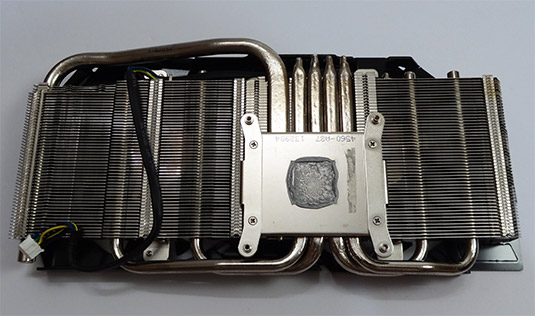

هیتسینک این کولر از Base و پنج Heatpipe کاملاً مسی به همراه 53 پره آلومینیومی تشکیل شده است که توسط 4 عدد پیچ فنر دار در پشت PCB محکم می شود.
4 عدد این Heatpipe ها از نوع 6mm و یکی نیز ار نوع 8mm می باشند.کمپانی MSI هیت پایپ بزرگتر را Superpipe می نامد. همانطور که ملاحضه می کنید فاصله بین Base این کولر و ناحیه تماس با GPU توسط خمیر حرارتی مخصوص برای افزایش سطح تماس این دو بخش با یکدیگر به صورت کامل پوشیده شده است.
همچنین سرتاسر Heatpipe ها و سطح Base این کولر برای جلوگیری از اکسیداسیون احتمالی که به مرور زمان ایجاد می شود و افزایش سرعت دفع حرارت با نیکل آبکاری شده اند.

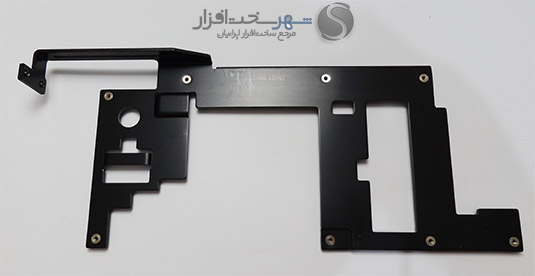

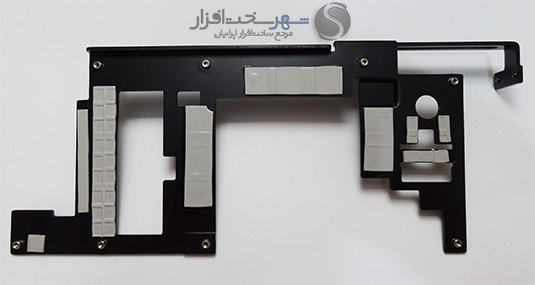

در تصویر بالا هیتسینک مخصوص دفع حرارت از چیپ های حافظه و مدار رگولاتور ولتاژ این کارت گرافیک را ملاحضه می کنید.
این تسمه آلومینیومی تمامی ماسفت های مدار رگولاتور GPU و حافظه ها به همراه چیپ های حافظه و حتی چیپ PWM Controller این مجموعه را به واسطه چسب های حرارتی مخصوص در بر می گیرد. در تصویر زیر PCB این کولر را در حالی که این هیتسینک بر روی آن نصب شده است را ملاحضه می کنید.
به گفته کمپانی MSI تمامی این ویژگی ها و قابلیت ها روی هم رفته باعث شده تا این کولر نسبت به کولر مرجع بیش از 10 درجه سانتی گراد خنکتر باشد و در عین حال نیز بیش از 12dB نویز کمتری ایجاد کند.
نگاهی نزدیکتر ( مدار رگولاتور ولتاژ و سایر کامپوننت ها )
-
نگاهی نزدیکتر ( مدار رگولاتور ولتاژ و سایر کامپوننت ها )

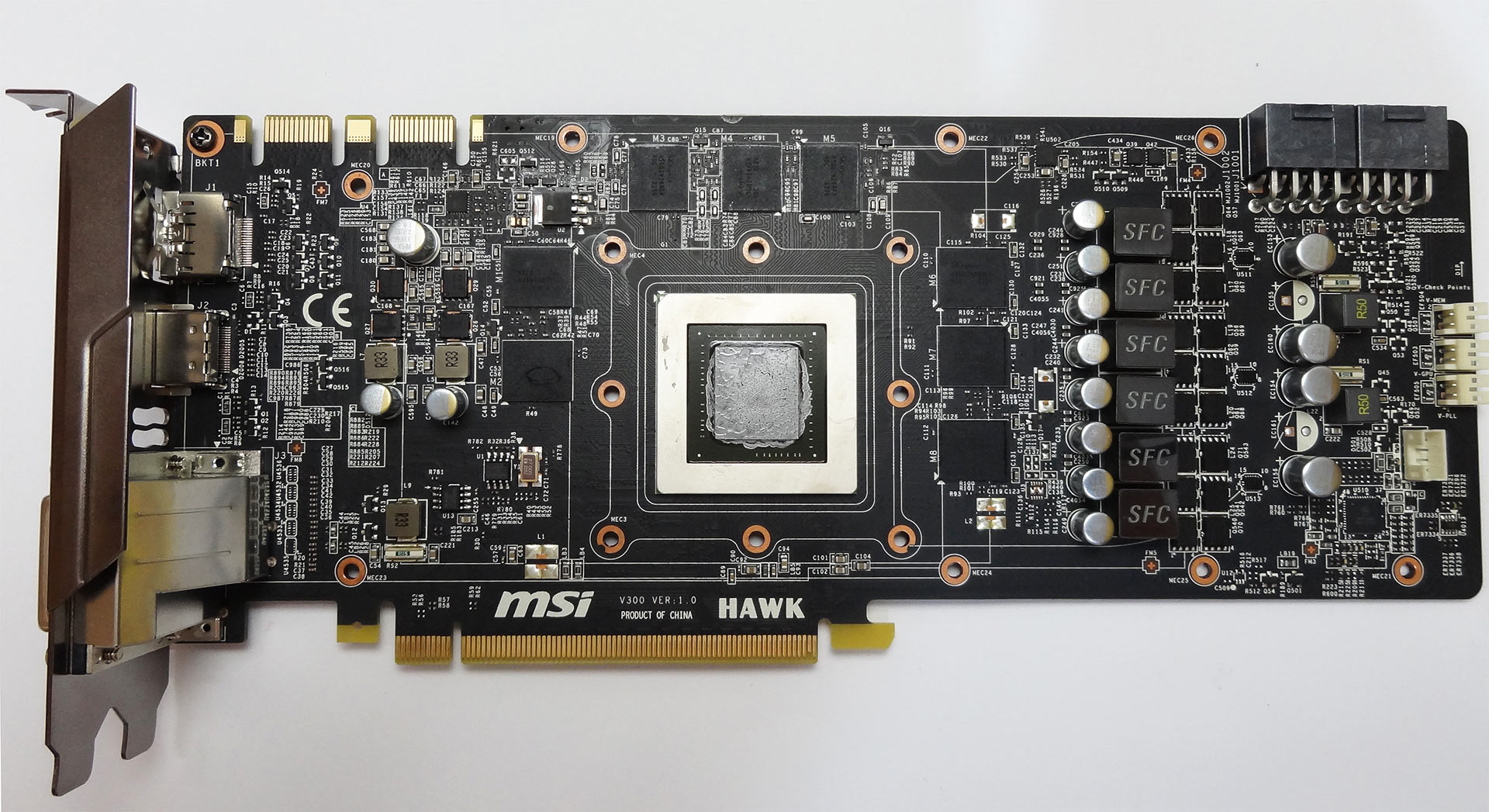

اگر تصویر PCB برد مرجع GTX 760 را ملاحضه کرده باشید در همان نگاه اول نیز متوجه خواهید شد که طراحی PCB 8 لایه این مدل نسبت به برد 6 لایه مرجع از زمین تا آسمان تفاوت دارد. در نگاهی کاملا سطحی ، طول PCB بیش از 30% افزایش یافته است، مدار 6Phase مدرن این مدل، جای مدار استاندارد 4Phase مدل مرجع را گرفته و هر 8 عدد چیپ حافظه نیز در همین طرف PCB دقیقاً در اطراف GPU تعبیه شده اند. در حالی که در برد مرجع 4عدد از چیپ های حافظه GDDR5 در این طرف و 4 عدد دیگر در پشت PCB نصب شده اند.

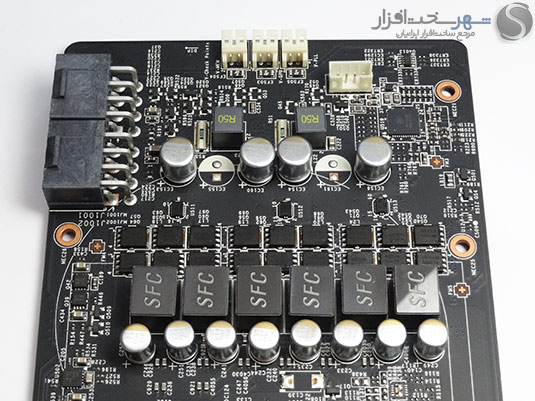

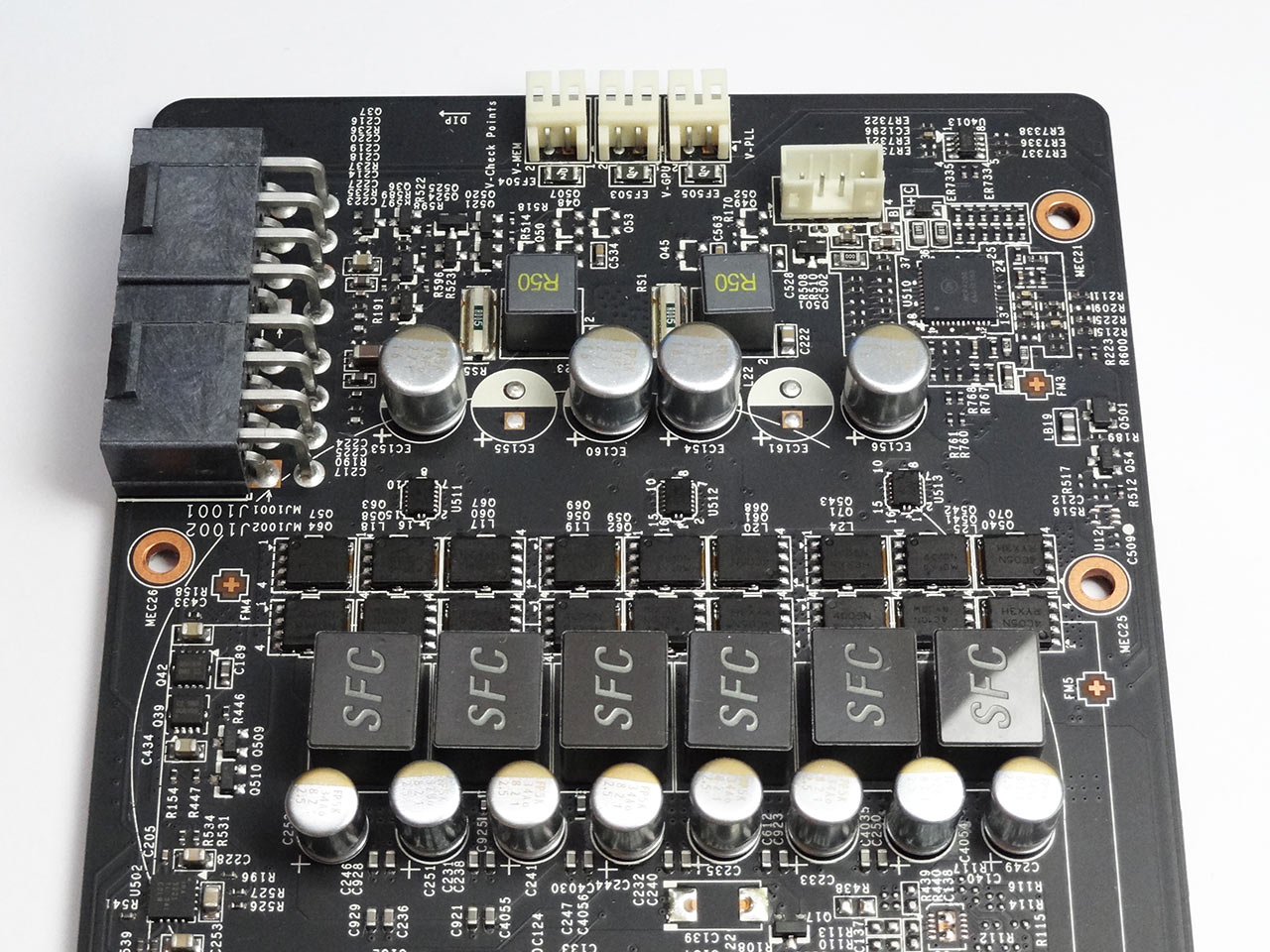

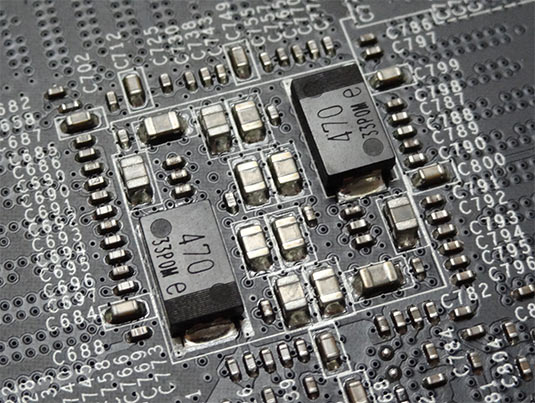

در تصویر بالا مدار رگولاتور ولتاژ GPU و کامپوننت های تشکیل دهنده آن را در نمای بسته ملاحضه می کنید. تمامی این قطعات دارای گواهینامه استاندارد نظامی MIL-STD-810G ایالات متحده امریکا و از نسل Military Class 4 می باشند. اما این قطعات دارای چه ویژگی های ممتازی نسبت به قطعات معمولی می باشند ؟
- HI-C CAP
هسته این خازن ها از عنصر کمیاب Tantalum ( تانتالیوم ) تشکیل شده که عمری بالغ بر 8 برابر خازن های Solid داشته و 15 برابر کمتر جریان نشتی را از خود عبور می دهند. همچنین نسل جدید این خازن ها دارای بازدهی انرژی بیش از 93% می باشد و در بدترین شرایط ممکن نیز عمر مفید آن ها بیش از 200000 ساعت ( بیش از 22 سال !! ) است ! کار اصلی این خازن ها تثبیت بیش تر ولتاژ هسته GPU در Load های سنگین و در نتیجه افزایش پتانسیل اورکلاک آن می باشد.

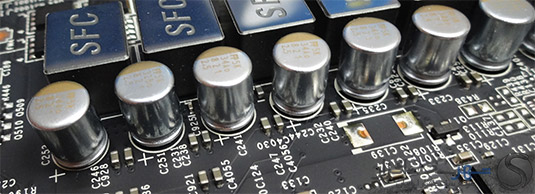

- خازن های ژاپنی DARK Solid CAPS
این خازن ها با داشتن هسته آلومینیومی و "مقاومت معادل سری" ( ESR ) بسیار ناچیز به صورت میانگین و در بدترین شرایط ممکن عمری بالغ بر 10 سال دارند.

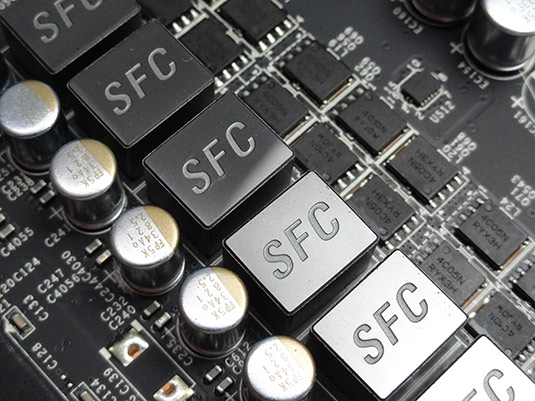

- چوک های SFC
نسل جدید این نوع چوک ها به دلیل پشتیبانی از شیوه های جدید سوئیچ اتوماتیک نسبت به چوک های معمولی 10% بازدهی بیشتر دارند، بیش از 30% پتانسیل بیشتری در عبور جریان از خود نشان می دهند و در عین حال تقریباً 30% نیز خنک تر چوک های معمولی عمل می کند.

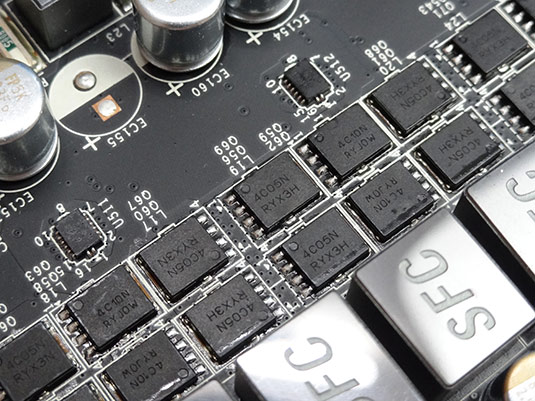

در تصویر بالا نیز ماسفت های (Low RDS(on مدل NTMFS4C05N ساخت کمپانی آمریکایی ON Semiconductor را ملاحضه می کنید. این ماسفت ها در دمای 25 درجه پتانسیل عبور حداکثر 78A را دارا می باشند که این مقدار در دمای 80 درجه سانتی گراد تا 58A نیز کاهش می یابد. با اعمال بدترین شرایط به صورت تئوری و روی کاغذ این مدار توانایی ارائه بیش از 350A جریان برای GPU را دارا می باشد ! این در حالیست که مدار رگولاتور برد مرجع به صورت استاندارد توانایی ارائه 150A جریان را داراست. البته لازم به ذکر است کمپانی MSI میزان جریان عبوری توسط این مدار را با استفاده از محدود کننده های سخت افزاری و نرم افزاری در حالت استاندارد حداکثر تا 200A محدود کرده است.

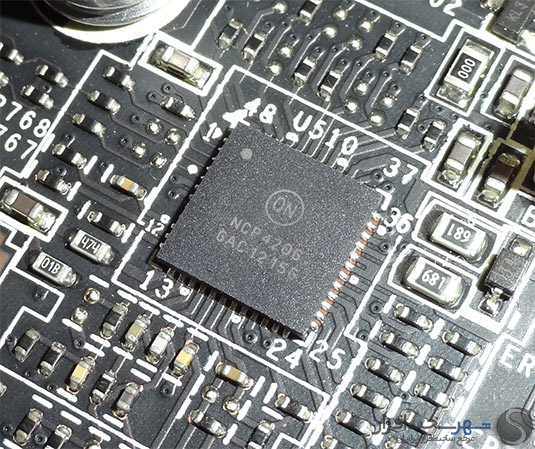

PWM Controller این مدار نیز مدل NCP4206 ساخت کمپانی آمریکایی ON Semiconductor است. این کنترلر 6Phase با پشتیبانی از تکنولوژی (PSI (Power State Indicator قابلیت خاموش کردن برخی از شریان های عبور جریان را در وضعیت های Idle داراست. این کنترلر همچنین دارای رابط SMBus نیز می باشد که قابلیت کنترل و تنظیم پارامترهای آن را به صورت نرم افزاری ممکن می سازد.

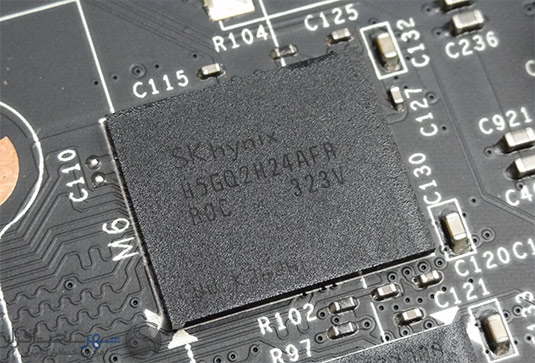

چیپ های حافظه در این مدل نیز همانند مدل مرجع از نوع H5GQ2H24AFR-R0C ساخت کمپانی کره ای SK Hynix می باشد. این چیپ های ( 2Gb ( 256MB که دارای رابط 32Bit نیز می باشند ( 8 عدد چیپ تعبیه شده در این مدل روی هم رفته 2GB حافظه با رابط 256Bit می سازند ) برای فعالیت در فرکانس موثر 6000MHz GDDR5 و ولتاژ 1.5V بهینه سازی شده اند. در تست های ما مشاهده شد که کمپانی MSI این چیپ ها را در ولتاژ 1.6V یعنی مشابه چیپ های H5GQ2H24AFR-R2C این کمپانی بایاس کرده است. با علم به اینکه رویژن R2C این چیپ های حافظه برای عملکرد در فرکانی 7000MHz بهینه سازی شده اند باید شاهد پتانسیل بسیار بالای این چیپ ها در اورکلاکینگ باشیم.

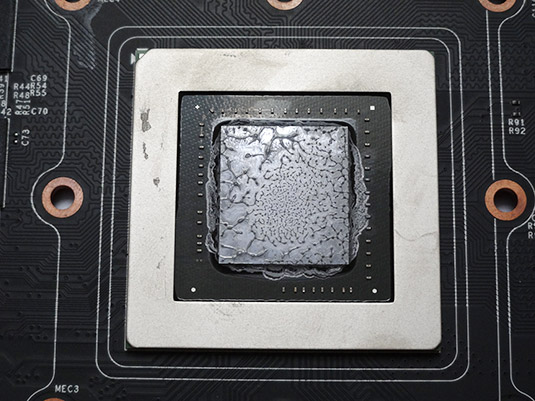

در تصویر بالا نیز قلب تپنده این کارت گرافیک یعنی تراشه GK104 را ملاحضه می کنید که در ابتدای این رویو به صورت مفصل در مورد آن صحبت کردیم.
متد و سیستم تست
-
متد و سیستم تست
تست های این کارت گرافیک را همانند استاندارد اکثر وب سایت های معتبر بین المللی به 5 بخش کارایی،حرارتی،توان مصرفی،نویز و اورکلاکینگ تقسیم کردیم. برای مقایسه نتایج تست های کارایی نیز از نتایج موجود در آرشیو لابراتوار استفاده شده است.

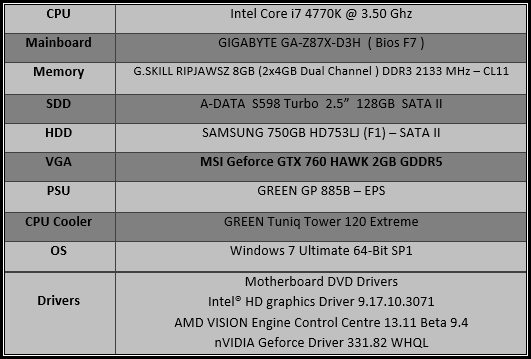

در جدول زیر مشخصات فنی سیستم Testbed لابراتوار شهر سخت افزار را ملاحضه می کنید :
پارمترهای Bios در حالت پیش فرض تنظیم شده اند ( به استثنای فعال کردن قابلیت XMP ) ، دمای محیط در حین تست به صورت ثابت 23 درجه سانتی گراد ( با تلرانس 1 درجه ) تثبیت شده و تنظیمات مدیرت مصرف انرژی نیز در سیستم عامل در وضعیت Balanced تنظیم شده است.
لازم به ذکر است قابلیت NVIDIA PhysX موجود در کارت های گرافیک Geforce در تمامی تست های این رویو غیر فعال شده است.
همچنین لیست نرم افزارهای Benchmark ، Monitoring و Game ها که مبتنی API های مدرن DirectX 9.0c DirectX 10 ، DirectX 11 می باشند به این شرح است :
- 3DMARK 2013 v1.1.0
- 3DMARK Vantage 1.1.2
- 3DMARK 11 v1.0.5
- Crysis 3
- Call of Duty: Ghosts
- Battlefield 4
- Batman: Arkham Origins
- Bioshock Infinite
- GRID 2
- Sniper Elite v2
- FINAL FANTASY XIV A Realm Reborn
- Alien vs Predator
- Lost Planet 2
- S.T.A.L.K.E.R Call Of Pripyat
- Unigine Heaven 4.0
- GPU-Z 0.7.4
- ASUS GPUTweak 2.4.7
- OCCT 4.4.0

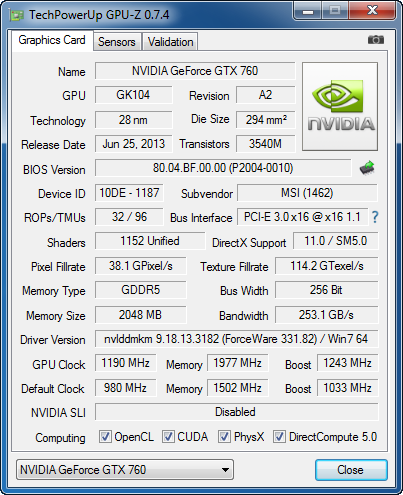

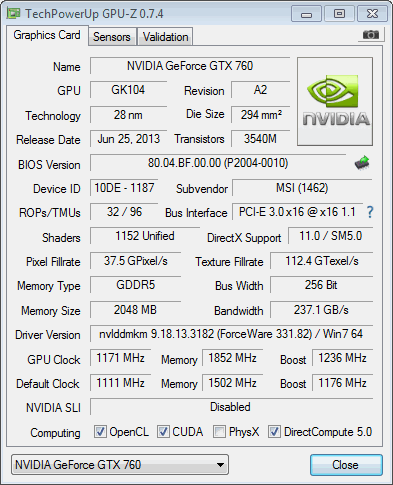

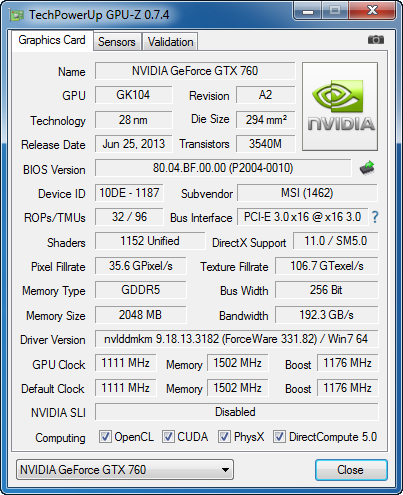

در تصویر زیر نیز مشخصات فنی MSI Geforce GTX 760 HAWK 2GB را از نگاه نرم افزار GPU-Z ملاحضه می کنید :
تست های کارایی
در این بخش آخرین و معتبرترین نرم افزارهای تست و محک کارت گرافیک به همراه بازی های رایانه ای روز را برای تست این مدل انتخاب کردیم .
تمامی پارامترهای گرافیکی Game ها در این تست ها در حالت حداکثر مقادیر ممکن تنظیم شده اند و در نرم افزارهای 3DMARK تست ها در دو حالت Extreme و Performance صورت گرفته اند.
لازم به ذکر است تست های Gaming نیز در 3 رزولیشن و تکنیک های Anti-Aliasing مختلف صورت گرفته است. کانفیگ های نام برده به شرح زیر می باشند :
- 1366l x 768 – 0X MSAA
- 1680l x 1050 – 2X MSAA
- 1920l x 1080 – 4X MSAA
علت اصلی انتخاب کانفیگ های بالا شبیه سازی شرایط برای نمایشگرهای مختلف با سایز های مختلف بوده اسا. به این صورت که کانفیگ اول شرایط را برای مانیتورهای کوچکتر از 18 اینچ ، کانفیگ دوم برای مانیتورهای 18 تا 22 اینچ و کانفیک سوم برای مانیتورهای 22 اینچ و بزرگتر شبیه سازی می کنند.
تست های توان مصرفی، حرارتی و نویز
-
تست های توان مصرفی، حرارتی و نویز

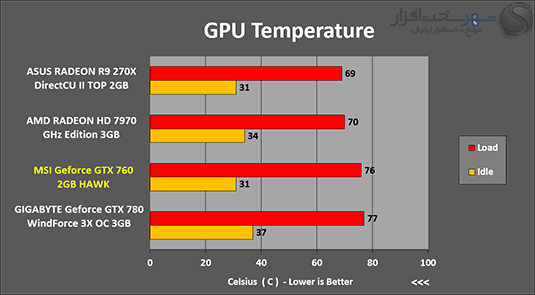

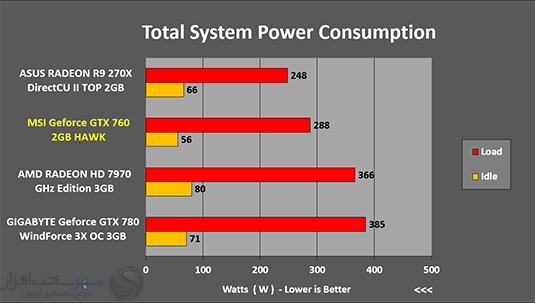

در این 3 تست توان مصرفی کل سیستم، حداکثر حرارت هسته GPU مانیتور شده توسط نرم افزار GPU-Z و نویز سنجیده شده توسط دستگاه Sound Meter تعبیه شده در فاصله 1 متری سیستم را در دو وضعیت زیر ثبت کردیم :
- پس از 15 دقیقه Idle بودن کامل سیستم
- پس از 15 دقیقه Load کامل توسط تست GPU:3D نرم افزار OCCT در رزولوشن Full HD و در حالت DirectX 11

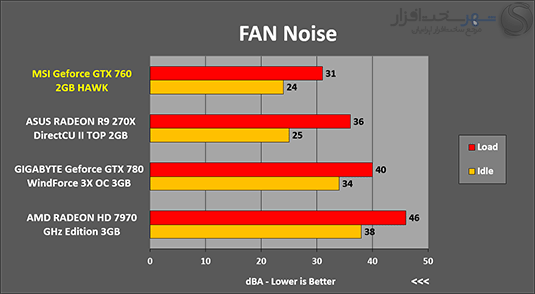

بدون شک این کارت گرافیک یکی از کم سر و صدا ترین کارت های گرافیک موجود در بازار کنونی است ! نظیر این مدل تاکنون به پستمان نخورده بود !!
توان مصرفی MSI GTX 760 HAWK در حالت Idle مثال زدنیست اما اورکلاک کارخانه ای این مدل باعث شده تا توان مصرفی وضعیت Load آن حتی از RADEON R9 270X اورکلاک شده نیز بیشتر شود. این در حالیست که مدل های مرجع GTX 760 حدودا 10W کم مصرف از RADEON R9 270X می باشند.
با محاسبات ما بیشترین مصرف انرژی MSI GTX 760 HAWK در حالت Load حدوداً به 220W هم می رسد. این در حالیست که مدل های مرجع GTX 760 حداکثر 170W انرژی مصرف می کنند.
با تمامی این تفاسیر با توجه به میانگین مصرف انرژی توسط این کارت گرافیک ، در صورتی که قصد تعبیه این مدل را در یک سیستم مدرن دارید پیشنهاد می کنیم حداقل از یک پاور استاندارد با قابلیت ارائه حداقل 550W ( وات ) واقعی استفاده کنید.

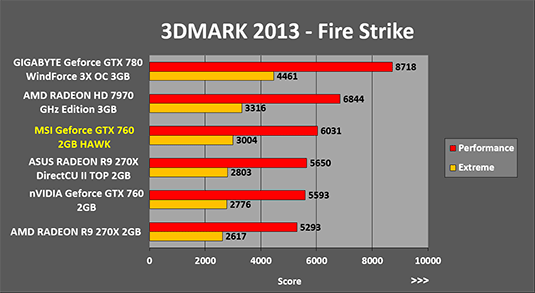

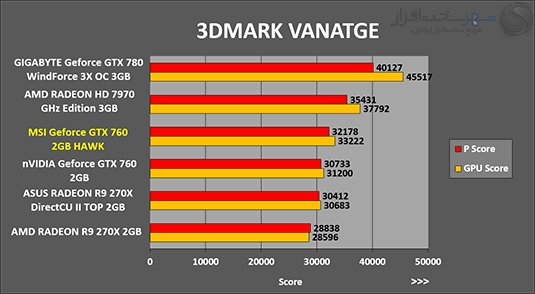

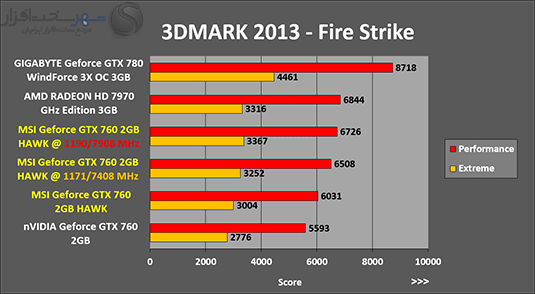

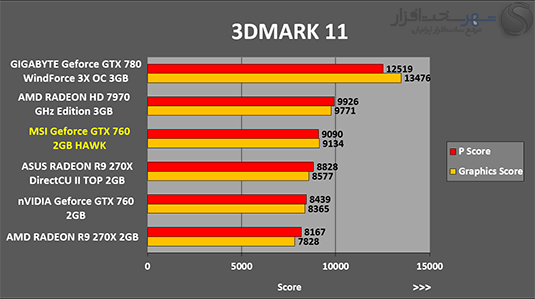

تست های 3DMARK 2013 ، 3DMARK 11 ، 3DMARK Vantage
-
تست های 3DMARK 2013 ، 3DMARK 11 ، 3DMARK Vantage

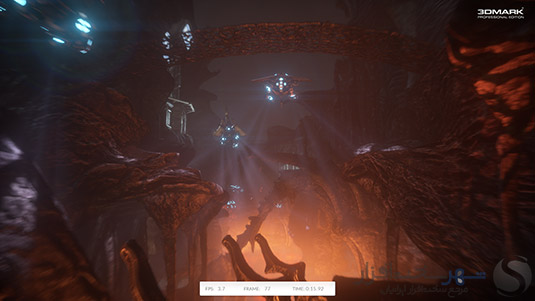

سری نرم افزارهای 3DMARK کمپانی Futuremark از سال 1999 تاکنون، بدون شک یکی از محبوب ترین و معتبرترین نرم افزار های تست کارایی کارت های گرافیک بوده اند.
شاید منحصر به فرد ترین ویژگی نتایج تست های این دو نرم افزار ایزوله بودن نتایج تست های GPU و CPU می باشد که نتایج تست های هر یک از قطعات نام برده شده را نسبت به دیگری متمایز می کند. این امر کمک می کند تا بر روی پلتفرم های مختلف نتایجی حدودا یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل های مختلف کارت های گرافیک حتی در پلتفرم های مختلف نیز با سهولت بیشتر انجام می شود.
تست های گیمینگ : Battlefield 4 ، Call of Duty: Ghosts
-

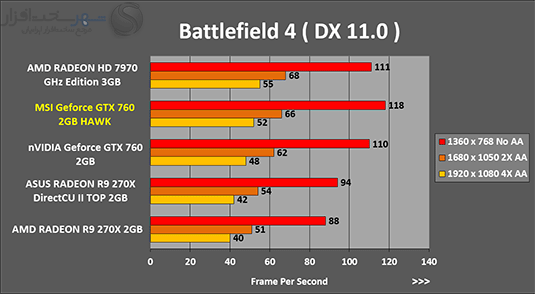

Battlefield 4
اگر فراموش نکرده باشید شاید نسخه قبلی این بازی یکی از گرافیکی ترین و در عین حال واقع گرایانه ترین بازی های ساخته شده در ژانر شوتر اول شخص بود. نسخه جدید این بازی با حفظ تمامی ویژگی های نسخه قبل با استفاده از جدیدترین نسخه موتور گرافیکی Frostbite 3 جدیدترین ویزگی های واقع گرایانه گرافیکی مبتنی بر DirectX 11 نظیر Tessellationو قدرت تفکیک پذیری بیشتر بافت ها را همراه خود دارد. حقیقتاً تجربه یک بار این بازی و مشاهده قابلیت های واقع گرایانه و قابلیت تخریب پذیری خارق العاده شما را به شدت متحیر خواهد ساخت !

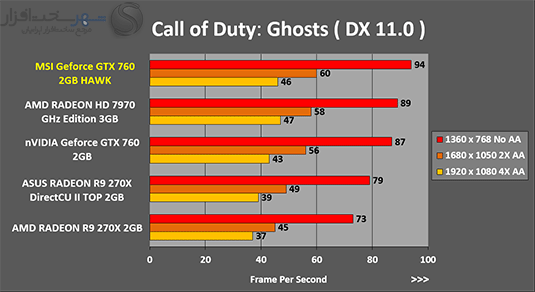

Call of Duty: Ghosts
سری بازی های ندای وظیفه بدون شک یکی از محبوب ترین بازی های حال حاضر ژانر شوتر اول شخص محسوب می شوند. جدیدترین نسخه این بازی که با عنوان Call of Duty: Ghosts عرضه شده است این بار مبتنی بر DirectX 11 و موتورهای گرافیکی IW Engine و فیزیک Havok ساخته شده و از مدت ها تبلیغات فراوانی برای گرافیک جدید این بازی شده بود. ولی در عمل اکثر کاربران نسبت به حجم بسیار بالای بافت ها این بازی شکایت دارند به گونه ای که شاید 2GB حافظه Frame Buffer نیز برای اجرای این بازی در رزولوشن 1080p 4X MSAA کم به نظر می رسد !
تست های گیمینگ : Crysis 3 ، Batman: Arkham Origins
-

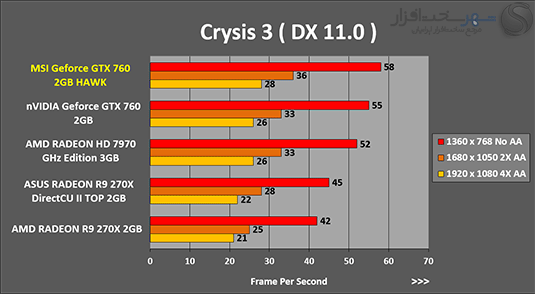

Crysis 3
سومین نسخه از شاهکار استودیو بازی سازی Crytek بدون شک واقع گرایانه ترین و گرافیکی ترین گیمی است که تاکنون منتشر شده است. این بازی به لطف موتور گرافیکی Cry Engine 3.0 و پشتیبانی کامل از تمامی ویژگی های جدید Direct X 11 مانند Tessellation، Real -Time Area Light و کیفیت بسیار بالای بافت ها بدون شک هر بیننده ای را متحیر می کند. تمامی این ویژگی ها باعث شده تا تنها با استفاده از کارت های گرافیک High-End بتوان اجرای این بازی را در بالاترین جزئیات گرافیکی و قدرت تفکیک پذیری بالا تجربه کرد.

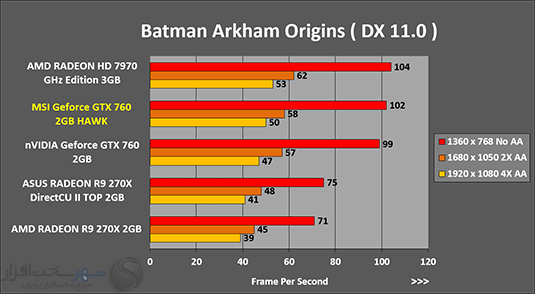

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلم ها و انیمیشن های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشترفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده اند و گرافیک بازی کاملا راضی کننده است.نور پردازی بازی عالی از آب در امده. دانه های برف به زیبایی روی شنل بتمن می نشینند و بعد از مدتی آب می شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم های کریستوفر نولان الهام گیری شده است.
تست های گیمینگ: Aliens vs Predator ، FINAL FANTASY XIV A Realm Reborn
-
Aliens vs Predator

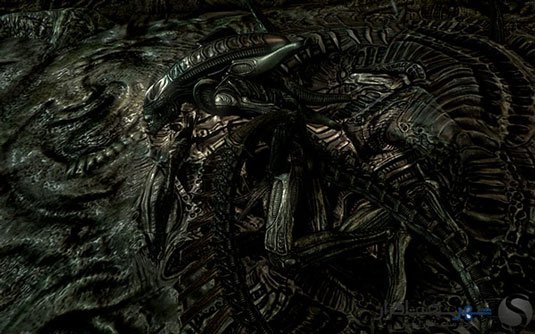

داستان خلق شدن این عنوان معروف به سال 1979 باز می گردد، ریدلی اسكات كارگردان مشهور سینما در فیلم خود سه نژاد، بیگانگان، غارتگر و انسان ها را معرفی كرد كه ماجرا مربوط به نبرد بین آن ها می شد. چند سال بعد جیمز كمرون هم با فیلم زیبای Aliens، این نژاد را بیش از پیش توسعه داد. داستان فضایی و حمله بیگانگان به زمینی ها شاید خیلی در سینما و صنعت بازی استفاده شده، ولی سه نژاد مختلف این عنوان همیشه نوعی تنوع را ایجاد می كنند كه همانند ترمیناتور نبرد سه جانبه ای را با مدل های مختلف جنگاوران بررسی می كند. دو نژاد بیگانگان و غریبه به عنوان دو موجود خارجی از سال های دور به نبرد با یكدیگر مشغول بوده اند. نژاد غریبه عنصر قوی تری در این بین است كه همیشه در سری فیلم ها و بازی های AVP غریبه تنها در مقابل بیگانگان می ایستد. این بازی پر طرفدار کخ توسط کمپانی Rebellion ساخته شده، دارای موتور گرافیکی Asura بوده و بر پایه DirectX 11 ساخته شده است.
FINAL FANTASY XIV A Realm Reborn

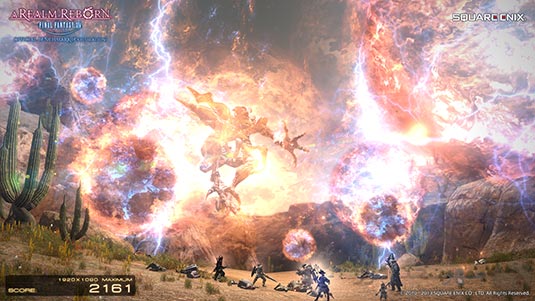

این بازی در سبک بازی های MMORPG طبقه بندی می شود و بر پایه موتور Square Enix's Luminous و DirectX 9.0c ساخته شده و بطور رسمی برای پلتفرم های PC و PlayStation 3 در 27 آگوست 2013 منتشر شده است.
در این تست از نرم افزار Benchmark رسمی این بازی در بالاترین تنظیمات و کیفیت گرافیکی استفاده شده است.
تست های گیمینگ: Bioshock Infinite، GRID 2
-

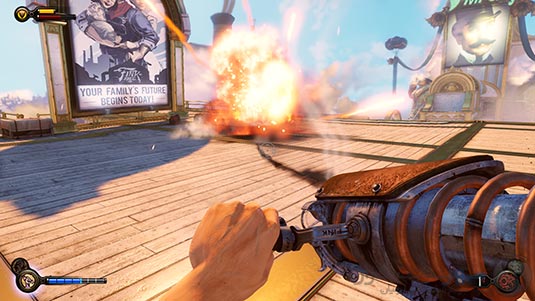

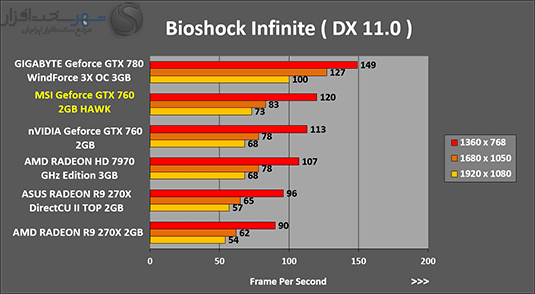

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدار ترین بازی های سبک first-person shooter می باشد توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است.
موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت های جدید گرافیکی مبتنی بر DirectX 11 نیز می باشد.

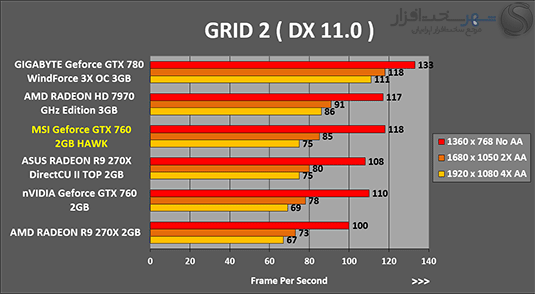

GRID 2
این بازی بدون شک یکی از بهترین و موفق ترین بازی های Car Racing منتشر شده توسط کمپانی Codemasters می باشد. این نسخه گرافیکی چشم گیری دارد.به طوری که نسخه یک خود را با تمام ضعف ها پشت سر گذاشته و گرافیک خود را آنقدر زیبا جلوه داده که حتی در مقابل نسخه اول هزاران برابر بهتر است . تمام محیط های مسابقه از شهرها و جاده های خاکی گرفته تا پیست ها از جزئیات خوبی برخوردار هستند.هنگام مسابقه از زمین در جاده های خاکی گرد و خاک بلند میشود.آسمان هم بر خلاف نسخه قبل پویا و دینامیک است.این همه زیبایی با موتور اختصاصی Codemasters یعنی Ego و مبتنی بر ویژگی های جدید گرافیکی DirectX 11 ساخته شده است .
تست های گیمینگ: S.T.A.L.K.E.R Call Of Pripyat , Lost Planet 2
-

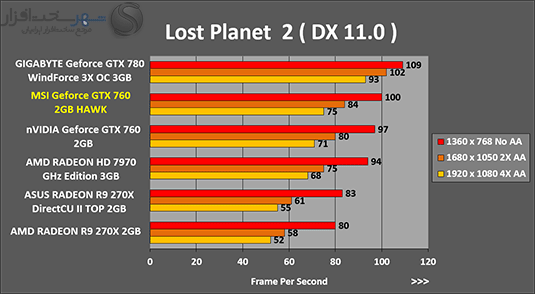

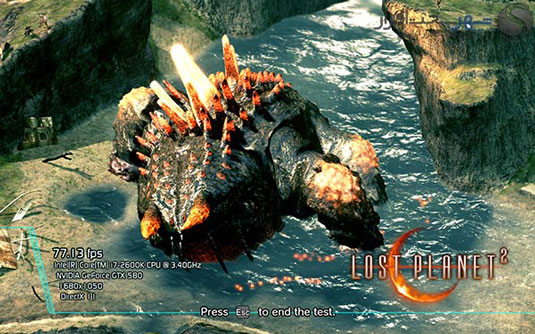

Lost Planet 2
این بازی third-person shooter که جزو اولین بازی های مبتنی بر DirectX 11 بود توسط کمپانی CAPCOM و بر پایه موتور گرافیکی MT Framework 2.0 ساخته شده است. داستان بازی در واقع دنباله ای بر قسمت پیشین بازی یعنی Lost Planet: Extreme Condition می باشد که ده سال پس از وقایع روی داده در نسخه اول بازی و در همان سیاره اسرارآمیز E.D.N. III، ولی این بار با محیطی متفاوت تر و بسیار گسترده تر رخ می دهد. در این قسمت خواهید دید که برف هایی که سیاره را پوشانده بودند، آب شده اند و نواحی جنگلی و گرمسیری که در دل مناطق پوشیده از یخ قرار گرفته بودند، آشکار می شوند.

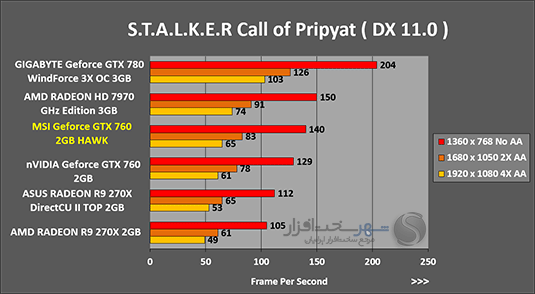

S.T.A.L.K.E.R Call Of Pripyat
S.T.A.L.K.E.R.: Call of Pripyat سومین بازی از سری بازی های استالکر که یک FPS بسیار واقعی و با کیفیت است. طبق نقشه عملیات ، اولین گروه نظامی ،مامور اجرای جاسوسی هوایی از خاک منطقه (محل استقرار نیروهای دشمن) هست تا نقطه به نقطه موقعیتهای مشکوک تعیین شوند(به روی نقشه بیایند) . پس از بررسی شرایط نقشه ها ، نیروهای نظامی اصلی اعزام میشوند.
با وجود تدارکات دقیق ، عملیات با شکست مواجه گردید . خیلی از هلیکوپترهای خط مقدم(صف شکن) سقوط کردند . دررابطه با علل دلایل شکست عملیات ، سرویس امنیتی اکراین مامورشان را به مرکز منطقه راهی کردند. از حالا به بعد همه چیز بستگی به بازیگر (ما) دارد.بازی در منطقه Pripyat رخ می دهد.موتور گرافیکی این بازی X-ray Engine 1.6 است که تقریباً از اکثر وبژگی های DirectX 11 پشتیبانی می کند.
تست های گیمینگ: Sniper Elite V2 ، Unigine Heaven v4.0
-

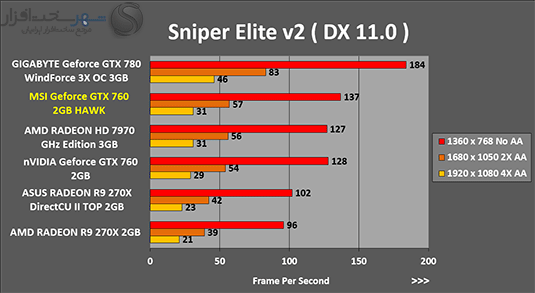

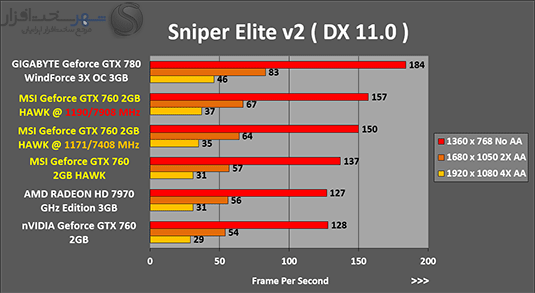

Sniper Elite V2
این بازی که در ژانر بازی های tactical shooter طبقه بندی می شود سعی دارد به بهترین نحو ممکن تجربه ایفای نقش در قالب یک تک تیر انداز حرفه ای را در جنگ جهانی دوم به شما منتقل کند.
موتور گرافیکی این بازی Asura نام دارد که ساخت کمپانی Rebellion می باشد . هرچند گرافیک سطح بالایی ندارد ، اما طراحی ها و فضاسازی های ساخته شده با این موتور فوق العاده اند طوری که گیمر می تواند خود را در آلمان جنگ زده حس کند و این یکی از برتری های طراحی محیط در این بازی است .

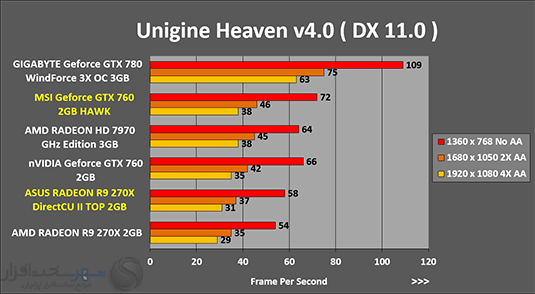

Unigine Heaven v4.0

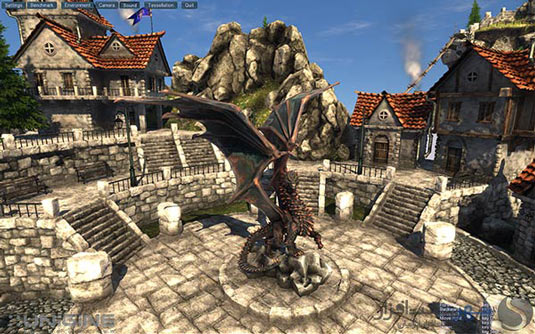

بنچ مارک Unigine Heaven v4.0 آخرین نسخه از این نرم افزار محسوب می شود که بر پایه موتور UNIGINE Engine یکی از بهترین و معتبرترین تست های مبتنی بر DirectX 11 محسوب می شود. محیط گرافیکی بنچ مارک دهکده ای جادویی را شبیه سازی می کند که در آن انواع و اقسام بافت ها مشاهده می شوند. از جمله ویزگی های گرافیکی این بنچ مارک می توان به hardware tessellation،global illumination و screen-space ambient occlusion اشاره کرد
تست اورکلاکینگ ( Overclocking )
-
تست اورکلاکینگ ( Overclocking )

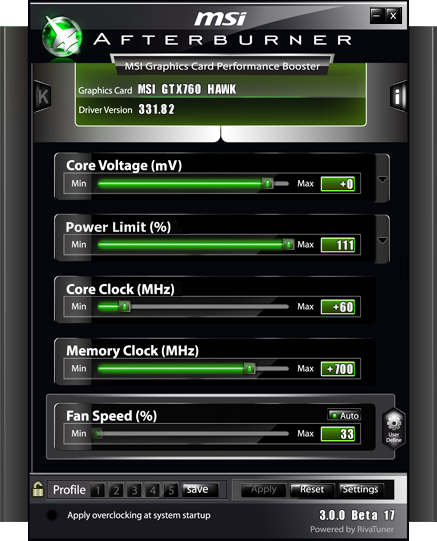

در این بخش در دو وضعیت مختلف و با استفاده از آخرین نسخه نرم افزار محبوب اورکلاکرها یعنی MSI Afterburner شروع به اورکلاک این مدل کردیم.
در وضعیت اول سوئیچ Bios در حالت STD Mode تنظیم شده و هیچ گونه پارامتر ولتاژی افزایش داده نشده است. تنها با کاهش محدودیت توان مصرفی به 111% در نهایت در فرکانس 1171MHz برای هسته GPU و 1852MHz ( ا7408MHz موثر) برای چیپ های حافظه به مرز ناپایداری رسیدیم.

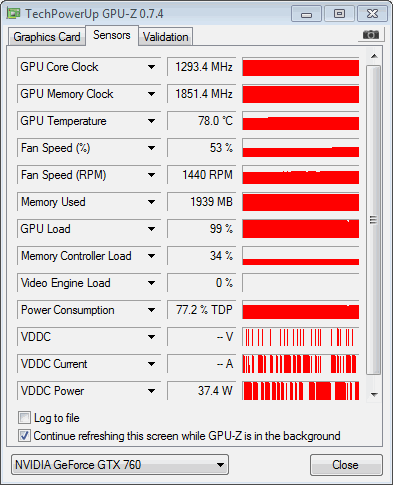

در تست های پایداری در این فرکانس همانطور که در تب مانیتورینگ نرم افزار GPU-Z در تصویر زیر ملاحضه می کنید حتی در بدترین شرایط نیز حرارت هسته GPU از 78c درجه سانتی گراد فراتر نرفته است. اما نکته جالب در این بخش آن است که بر خلاف حالت استاندارد فرکانس Boost به دلیل دمای مناسب این مدل تا 1293MHz نیز رسیده است.
شاید مهم ترین دلیل کسب چنین نتیجه ممتازی این موضوع می باشد که کمپانی MSI با تعبیه کامپوننت های مناسب حداکثر ولتاژ هسته GPU را در حالت استاندارد 50mv نسبت به مدل های مرجع افزایش داده است. در واقع ولتاژ هسته GPU در این مدل تا 1.25V نیز در حالت Load افزایش می یابد. این در حالیست که ولتاژ هسته GPU در مدل های مرجع از 1.2V فراتر نمی رود. از طرفی همانطور که در بخش نگاه نزدیکتر به آن اشاره شد افزایش 100mv ولتاژ چیپ های حافظه در حالت پیش فرض نیز ( 1.6V VDD ) باعث شده تا چیپ های حافظه بیش از 1400MHz ( حدودا 23% ) نسبت به حالت استاندارد اورکلاک شوند.

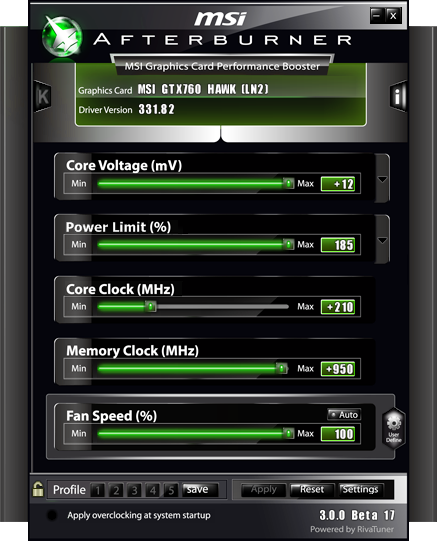

در ادامه ابتدا سوئیچ Bios را به حالت LN2 Mode بردیم و با افزایش پارامترهای ولتاژی به حداکثر مقدار ممکن در حالت استاندارد،کاهش محدودیت توان مصرفی تا 185% و افزایش سرعت فن تا 100% دوباره شروع به افزایش فرکانس های هسته GPU و چیپ های حافظه کردیم.
همانطور که ملاحضه می کنید در این مدل بر خلاف مدل های مرجع، علاوه بر ولتاژ هسته GPU ( حداکثر تا 12mv بیشتر از مقدار پیش فرض ) قابلیت افزایش ولتاژ چیپ های حافظه و بخش AUX ( ولتاژ PLL بخش های PCI-Express, Crystal, Memory Bus تعبیه شده در GPU ) به میزان 50mv و 30mv بیش از مقدار پیش فرض فراهم شده است.
همانطور که ملاحضه می کنید محدودیت توان مصرفی GPU در حالت LN2 Mode تا میزان 74% بیش از مقدار استاندارد کاهش یافته است. کم شدن این محدودیت به همراه افزایش ولتاژ های یاد شده باعث شده اند تا در نهایت در فرکانس 1190MHz برای هسته GPU و فرکانس (1977MHz (7908MHz موثر به مرز ناپایداری برسیم.
بیش از 20% اورکلاک هسته GPU و بیش از 30% اورکلاک چیپ های حافظه بدون شک نتیجه ای بسیار ممتاز برای این مدل به شمار می رود.

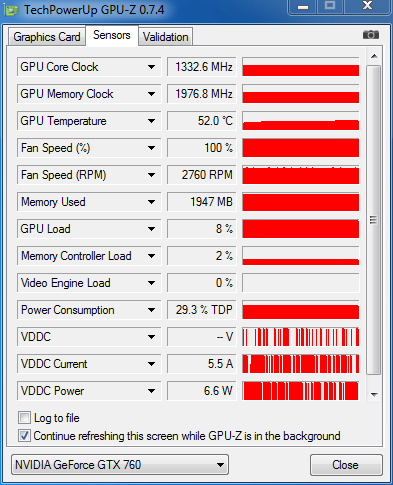

همانطور که در تصویر تب مانیتورینگ نرم افزار GPU-Z ملاحضه می کنید در حین تست های پایداری این فرکانس به دلیل افزایش سرعت فن به میزان 100% به صورت دستی ، حرارت GPU از 52C درجه سانتی گراد فراتر نرفته است ! همچنین این حرارت بسیار پایین باعث شده تا فرکانس Boost GPU نیز تا 1333MHz افزایش یابد!
برای سنجش میزان افزایش کارایی این مدل در دو حالت اورکلاک شده فوق ، تست های 3DMARK 2013 و Sniper Elite V2 را دوباره تکرار کردیم :
حمع بندی و سخن پایانی
-
حمع بندی و سخن پایانی
در ابتدا جا دارد به کمپانی MSI بابت خلق چنین کارت گرافیک معرکه ای تبریک بگوییم !
در مورد کارایی فوق العاده این مدل همین بس که با توجه به نتایج تست برخی گیم های مدرن حتی RADEON 7970 GHz Edition را نیز پشت سر گذاشته است. در نتیجه بدون شک این مدل تا مدت ها از پس اجرای بازی های روز با رزولوشن 1080p به راحتی بر خواهد آمد. اما اگر خاطرتان باشد در رویوهای قبلی نیز به این موضوع اشاره کردیم که رقیب اصلی این کارت گرافیک در کمپانی AMD مدل های اورکلاک شده RADEON R9 270X هستند که البته حدوداً 10% از این مدل ضعیفتر ولی در عوض حدوداً 50 دلار ( بیش از 20% ) ارزان تر هستند. اما حقیقتاً کیفیت مثال زدنی قطعات به کار رفته در این مدل به همراه کولر بسیار کم صدا و در عین حال خنک تر این مدل 280 دلاری ارزش آن را دارد که 30 دلار گران تر از مدل های مرجع به فروش برسد. از سوی دیگر برتری های این مدل نسبت به RADEON R9 270X مانند پشتیبانی از PhysX ، پشتیبانی انحصاری از تکنیک TXAA و پیکربندی 3 گانه 3Way-SLI به همراه 5% مصرف انرژی کمتر نیز از جمله نقاط قوت آن محسوب می شوند.
اما از سوی دیگر نتایج تست اورکلاک این مدل مخصوصاً در اورکلاک چیپ ها حافظه آنقدر ممتاز و ارزشمند هستند که بتوان برخی نقاط ضعف این مدل را نسبت به مدل های رقیب نادیده گرفت.
روی هم رفته اگر اورکلاکر حرفه ای هستید و پردازنده با Batch Number خوب در اختیار دارید و قصد شکستن رکوردهای جهانی Geforce GTX 760 را دارید بدون شک این مدل یکی از بهترین انتخاب ها در این کلاس خواهد بود. همچنین اگر گیمر هستید و به شدت نیز در برابر سر و صدا حساس، باز هم خرید این مدل را به شما توصیه می کنیم. البته حقیقتاً حیف است اگر MSI GTX 760 HAWK را داشته باشید و آن را تا بیشترین حد ممکن اورکلاک نکنید !
نقاط قوت
- کولر فوق العاده مدرن، قدرتمند و کم صدا
- پتانسیل فوق العاده در اورکلاکینگ
- کارایی فراحد انتظار به خصوص در گیم های مدرن
- پشتیبانی از امکانات لازم برای Extreme Overclocking
- تعبیه محافظ فلزی در پشت PCB
نقاظ ضعف
- عدم پشتیبانی از DirectX 11.2
- عدم اورکلاک چیپ های حافظه به صورت کارخانه ای
با تمامی این تفاسیر کارت گرافیک "MSI Geforce GTX 760 HAWK 2GB" موفق به کسب امتیاز ممتاز 9.3 و نشان " Editor’s Choice " و ریز امتیازات زیر در کلاس محصولات ( H ( High End از لابراتوار شهر سخت افزار شد.
MSI Geforce GTX 760 HAWK 2GB
کلاس عرضه : گران قیمت / رده بالا9بسته‌بندی9کارایی10کیفیت ساخت و طراحی10اورکلاکینگ9.5امکانات و سازگاری8.5ارزش خرید9.3امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار9.3| برای بحث گفتمان پیرامون این محصول به تاپیک اختصاصی آن در انجمن های شهر سخت افزار مراجعه فرمایید |
