از قابلیت‌های ویژه‌‌ای که در تمام مادربردهای MSI استفاده می‌شود می‌توان به تکنولوژی DDR4 Boost اشاره کرد که به کمک طراحی خاص و مهندسی شده، نتایج بسیار خوبی در تست‌های پهنای‌باند و کارایی حافظه از خود نشان می‌دهد.
اگر بخواهیم این فناوری را تشریح کنیم باید به چند مورد اشاره کرد. در زیر به ویژگی‌های مادربردهای دارای فناوری DDR4 Boost به نقل از وبسایت شهر سخت افزار پرداخته شده است:

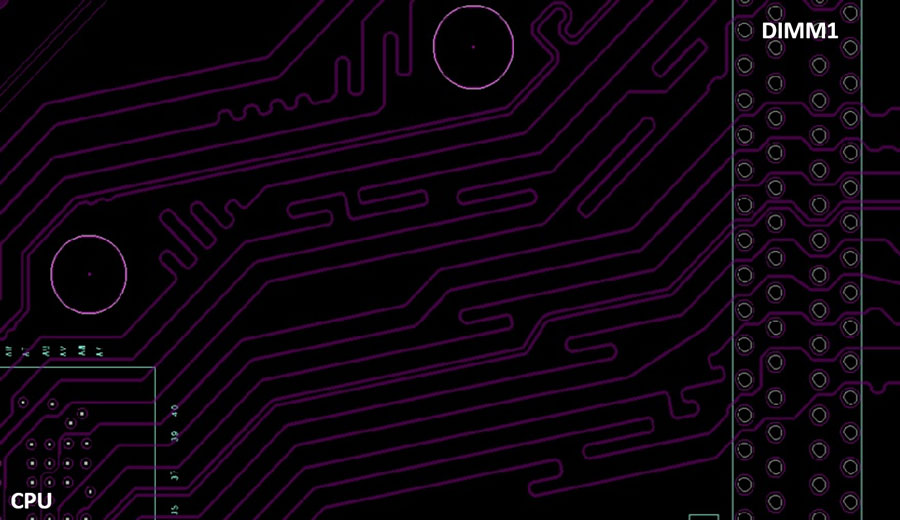

ارتباط مستقیم
در این نوع طراحی، قدم اول ارتباط مستقیم بین خطوط اتصال پردازنده و اسلات‌های حافظه است. به دلیل عدم استفاده از هرگونه کامپوننت در این مسیر احتمال تداخل سیگنال‌ها به مراتب کاهش یافته و پایداری سیستم افزایش می‌یابد. یکی دیگر از مزیت‌های این نوع طراحی کاهش طول مسیر ارتباطی است که در واقع این مسیر هرچه کوتاه تر باشد کیفیت سیگنال‌ها نیز بهتر خواهد بود.

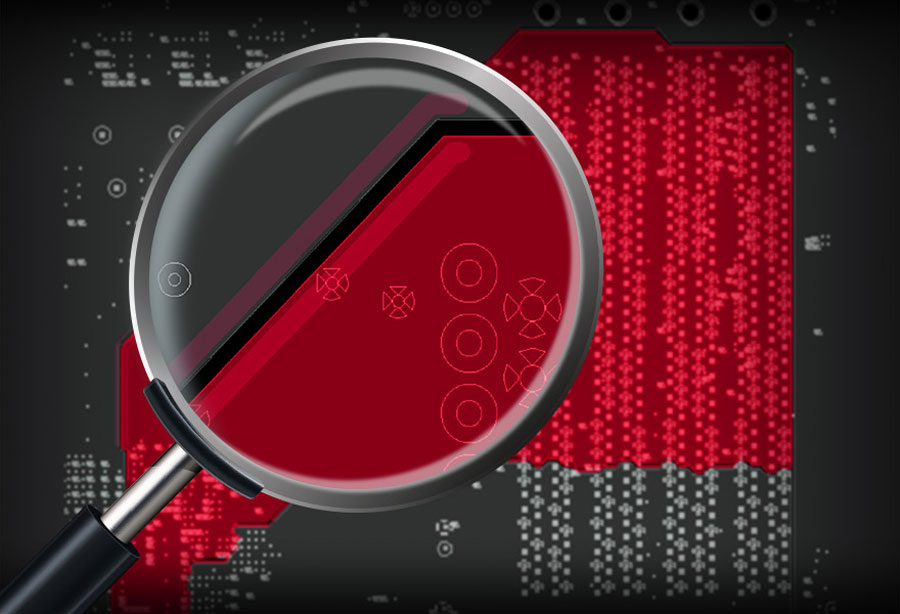

ایزولاسیون کامل مدار حافظه
تداخل سیگنال‌ها می‌تواند به دلیل کارکرد کامپوننت‌های نزدیک به پردازنده و رم نیز رخ دهد. برای جلوگیری از این اتفاق، مادربردهای مجهز به تکنولوژی DDR4 Boost در بین لایه‌های بخش مربوط به مدار حافظه دارای نوعی شکاف هستند که این قسمت را از سایر کامپوننت‌ها جدا می‌کند.
بهینه‌سازی مسیرهای حامل سیگنال

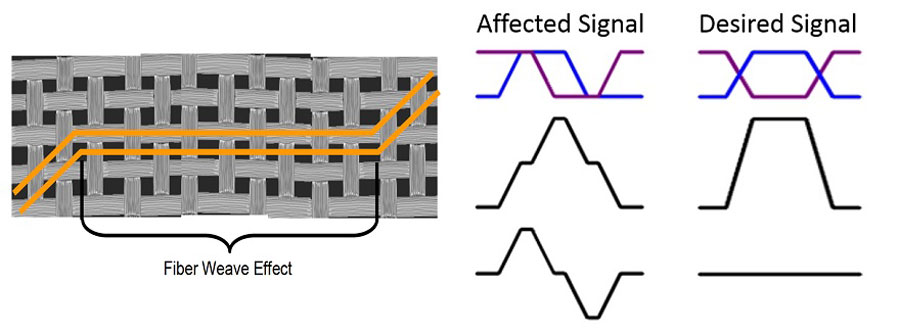

PCB یا همان مدارچاپی از ترکیب فایبرگلاس و رزین ساخته می‌شود. برای داشتن بهترین نتیجه در انتقال سیگنال‌ها بهتر است مسیرهای حامل، از روی بخش فایبرگلاسی عبور کنند. در تصویر بالا دو مسیر را مشاهده می‌کنید که مسیر بالا از روی بخش فایبرگلاسی عبور می‌کند در حالی که مسیر پایین به طور مداوم توسط چاله‌های بخش رزینی دچار اختلال می‌شود. سیگنال‌هایی که توسط مسیر پایین منتقل می‌شوند به دلیل این اختلال تحت تاثیر قرار گرفته و کیفیت خود را از دست می‌دهند. به این اتفاق، اثر بافت فیبر گفته می‌شود.

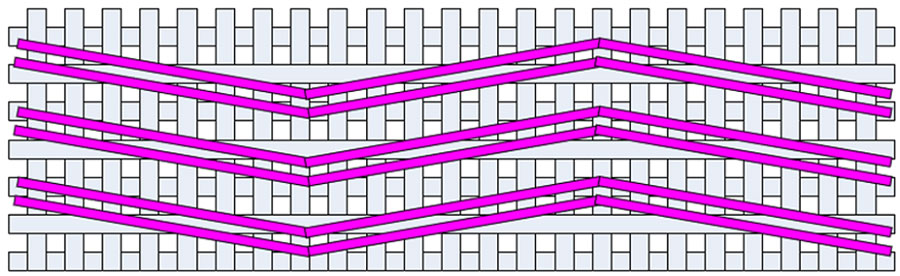

برای برطرف کردن این مشکل، مسیر انتقال سیگنال‌ها در مادربردهای مبتنی بر تکنولوژی DDR4 Boost به روش دیگری انجام می‌شود. در این تکنولوژی مسیرها به صورت زیگ‌زاگ (ZigZag) طراحی می‌شوند تا طول بیشتری از مسیر روی بخش فایبرگلاسی قرار گرفته و از اثر بافت فیبر جلوگیری شود که حاصل، سیگنال پایدار خواهد بود.

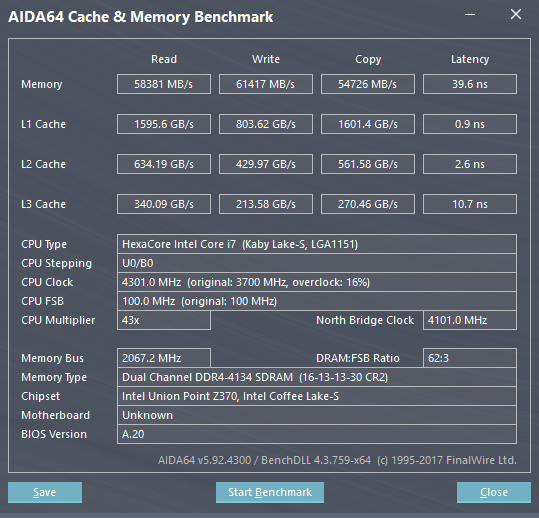

همانطور که در تصویر زیر ملاحظه می کنید مادربرد MSI به واسطه تکنولوژی انحصاری DDR4 Boost در اورکلاک ماژول‌های RAM فوق‌العاده عمل می‌کند.
در واقع این فرکانس و تایمینگ بهترین رکوردی است که تاکنون در اورکلاک حافظه RAM آن هم به صورت 4 ماژول در لابراتوار شهر سخت افزار با موفقیت به ثبت رسیده است.
