مدتی است نام جدیدترین محصولات کمپانی انویدیا یعنی کارت گرافیک های سری 800 به خصوص کارت GTX 870 را در صدر اخبار سخت افزاری می بینیم؛ این کارت که به گفته انویدیا، برمبنای معماری 28 نانومتری مکسول (Maxwell) تولید شده است، حالا مورد تست و بررسی قرار گرفته و اطلاعاتی نسبتا تکمیلی در مورد آن به انتشار رسیده است که آنها را برای شما بازگو می کنیم.

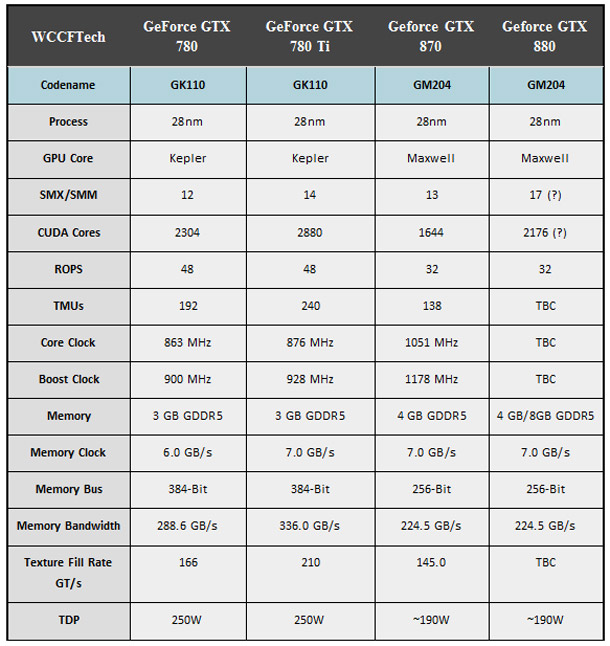

همانطور که در جدول مشاهده می کنید، چیپ پردازشی GK204 برای محصولات این سری در نظر گرفته شده است که کلاکی معادل 1051 مگاهرتز را در حالت عادی و 1178 مگاهرتز را در حالت Boost و فشار کاری بالا در پردازش داده های گرافیکی به کار می گیرد که این میزان در کنار 4 گیگابایت حافظه رم GDDR5 مناسب به نظر می رسد؛ همچنین رابط حافظه 256 بیتی با پهنای باندی معادل 224.5 گیگابایت بر ثانیه نیز از ویژگی های منحصر به فرد این کارت های ویدئویی محسوب می شود.

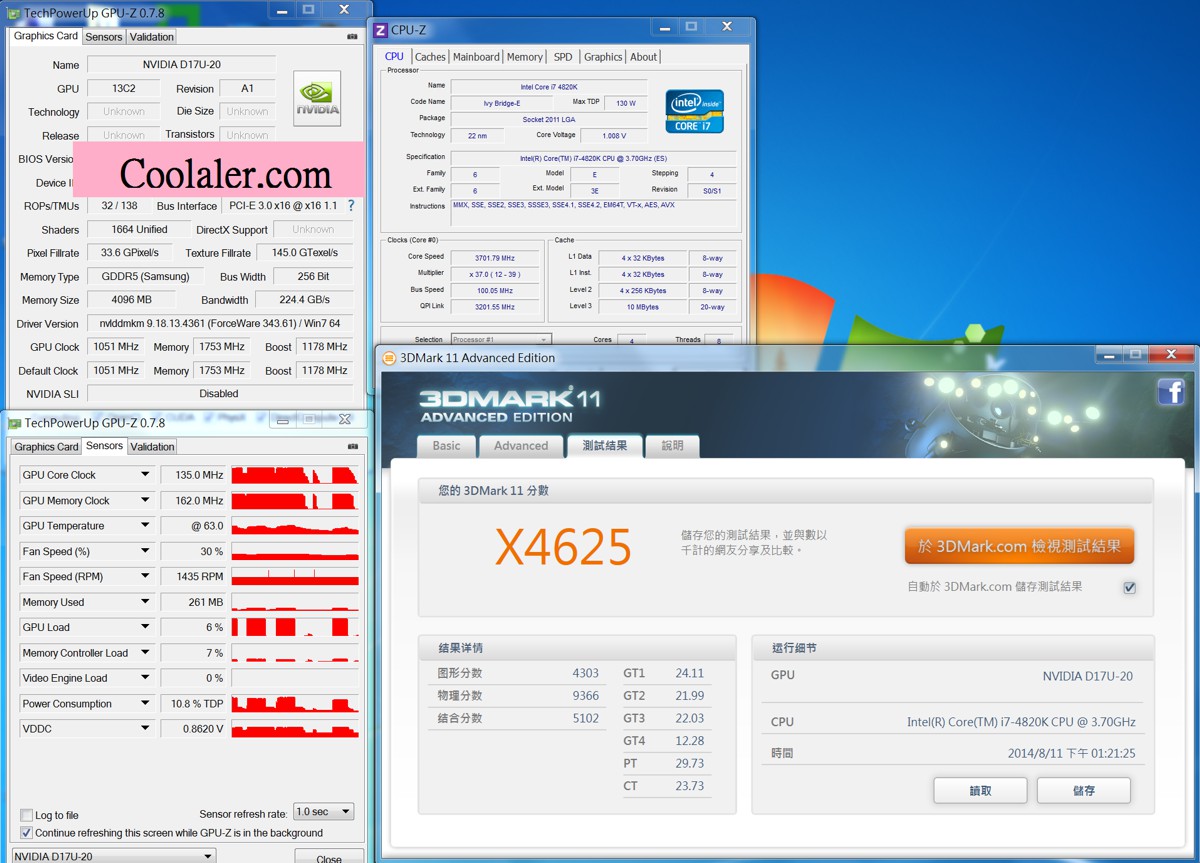

GTX 870 با توان مصرفی 190 وات، همانطور که گفته شد تحت بررسی و تست های مختلفی همچون 3D Mark قرار گرفته است؛ همانطور که در تصاویر مشاهده می کنید، GTX 870 در تست انجام شده با پردازنده ای از خانواده i7 ها، امتیاز 4625 را کسب کرده است که به نظر می رسد سری محصولات مبتنی بر معماری مکسول به خوبی و تا حدودی بهتر از سری 750Ti عمل کرده اند.
از جمله مشخصه هایی که در این تست به آنها اشاره شده است، بهره گیری این محصولات از 13 پردازنده جریانی است؛ همچنین نرخ رندر و نوشتن پیکسل برروی حافظه گرافیکی (FillRate) نیز 33.6 گیگاپیکسل درهر ثانیه برآورد شده است.
در حال حاضر این اطلاعات را از وب سایت های معتبری همچون WCCFTech در اختیار شما قرار داده ایم و از صحت و سقم آن ها اطلاع چندانی نداریم؛ به هر حال، در صورت حقیقی بودن اطلاعات منتشر شده، باید نسبت به قدرت و توانایی کارت های سری GeForce GTX 870 امیدوار بوده و به انتظار عرضه رسمی آنها در بازار بنشینیم.
