مقدمه
بدون شک در حال حاضر یکی از مهم‌ترین ویژگی‌های یک سیستم مدرن گیمینگ در کنار کارایی بالای پردازنده مرکزی و کارت گرافیک، برخورداری از یک سیستم صوتی مدرن با کیفیت و با وضوح صدای بالا است. حدوداً 3 الی 4 سالی نیز می‌شود که طراحان و سازندگان طراز اول مادربرد نیز سعی می‌کنند حداقل مادربردهای سری گیمینگ تولید خود را به سیستم‌های صوتی باکیفیت، مدرن و حتی گاهی در حد و اندازه‌های کارت‌های صدای مجزا و البته در برخی اوقات فراتر از آن‌ها مجهز کنند. کمپانی ASUS نیز همسو با سایر رقبای خود مادربردهای سری ROG خود را به سیستم صوتی تحت عنوان SupremeFX و سایر مدل‌های میان رده و بالای رده خود را نیز مجهز به سیستم صوتی تحت عنوان Crystal Sound کرده است. این سیستم‌های صوتی به اصطلاح آنبرد به DAC های بسیار با کیفیت، برد مدار چاپی ایزوله شده از سایر بخش‌های مادربرد، پوشش‌های مقاوم در برابر امواج الکترومغناطیسی، آمپلی‌فایرهای هدفون و حتی خازن‌های فیلتر مخصوص آکوستیک مجهز شده‌اند. ولی تقریباً وجه اشتراک اکثر سیستم‌های صوتی مجتمع بر روی مادربرد برخورداری از Codec های صوتی ساخت کمپانی Realtek است. البته ناگفته نماند که این Codec های صوتی در چند سال اخیر پیشرفت بسیار چشمگیری داشته‌اند و هم از نظر خلوص سیگنال خروجی (SNR) و هم از نظر کیفیت پردازش و وضوح نهایی در اکثر موارد قابل رقابت با کارت‌های صدای مجزا هستند؛ اما همواره خلع وجود یک پردازنده صوتی قدرتمند در کنار یک نرم افزار کاملاً مجزا و حرفه ای برای کنترل دقیق سطوح مختلف صدا و از همه مهم‌تر در دسترس بودن برخی خروجی‌ها و ورودی‌ها برای اتصال سریع دستگاه‌های ورودی و خروجی، تقریباً در تمامی سیستم‌های صوتی مجتمع حس می‌شود.

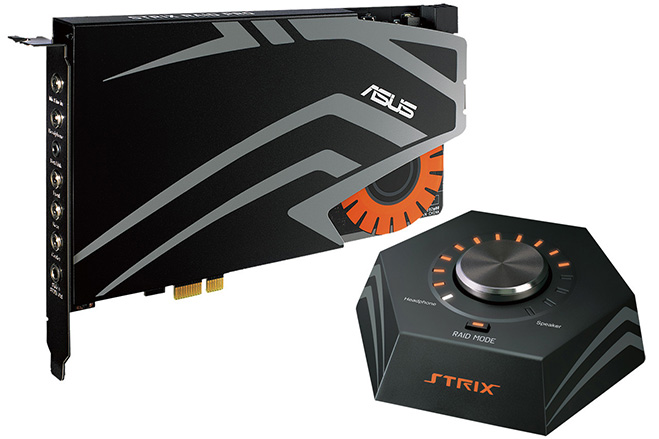

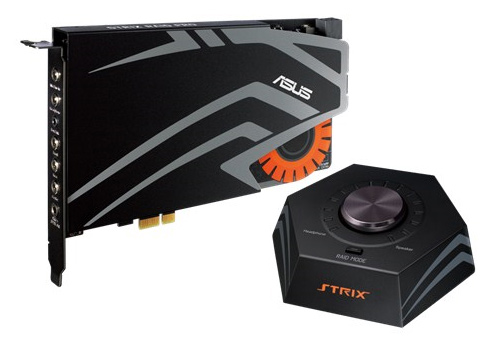

حدوداً 1 سال پیش و در جریان نمایشگاه Computex 2015 بود که کمپانی ASUS با معرفی 3 کارت صدای جدید از سری گیمینگ STRIX پس از مدت‌ها چند کارت صدا مجزا جدید به سبد محصولات خود افزود. البته تا قبل از این کارت‌های صدا اکسترنال و اینترنال سری Xonar و Essence ساخت این کمپانی به بازار جهانی عرضه شده بود ولی به دلیل قیمت بسیار بالا و کاربردهای خاص این سری از تجهیزات Hi-Fi، شاهد عرضه بسیار محدود آن‌ها در داخل کشور بودیم.
تاکنون 3 مدل تحت عنوان‌های STRIX SOAR، STRIX RAID PRO و STRIX RAID DLX در این سری معرفی شده که مهم‌ترین تفاوت آن‌ها در داشتن Control box و تراشه DAC به کار رفته در آن‌هاست. این 3 مدل که به ترتیب با قیمت جهانی 90$، 140$ و 220$ روانه بازار شده‌اند در مقایسه با سایر کارت‌های صدای هم رده خود در بازار مدل‌های گران قیمت و پر زرق و برقی محسوب می‌شوند.
در این بررسی قصد داریم به معرفی و بررسی اجمالی کامل‌ترین عضو این سری یعنی STRIX RAID DLX بپردازیم؛ اما این کارت صدا گران قیمت 220 دلاری چه قابلیت‌ها و امکاناتی را با خود به همراه دارد؟
- مجهز به DAC (Digital-to-Analog Converter) با SNR بیش از 124dB مدل ES9016 ساخت کمپانی آمریکایی ESS Technology
- مجهز به ADC (Analog-to-Digital Converter) با Dynamic Range بیش از 120dB مدل CS5381 ساخت کمپانی آمریکایی Cirrus Logic
- برخورداری از پردازنده صوتی مدل CM6632AX ساخت کمپانی تایوانی Cmedia
- مجهز به آمپلی‌فایر هدفون با امپدانس خروجی حداکثر 600 اهم جهت برقراری بهترین تطبیق امپدانس با هدفون‌های حرفه ای موجود در بازار
- استفاده از خازن‌های آکوستیک ساخت کمپانی ژاپنی Nichicon در مدار فیلتر خروجی آمپلی‌فایر هدفون
- استفاده از خازن‌های سری Film/Foil ساخت کمپانی آلمانی WIMA در بخش خروجی Front/Rear
- PCB چهار لایه با قابلیت ایزولاسیون wire های مرتبط با بخش‌های آنالوگ، دیجیتال و پاور و GND
- همراه با Control box دارای یک کلید میانبر جهت کنترل سطوح مختلف صدا در سریع‌ترین زمان ممکن
- با قابلیت پشتیبانی از نرم افزار جدید و حرفه ای Sonic Studio همراه با امکانات متعدد جهت پردازش نرم افزاری و کنترل سطوح مختلف صدا
- پشتیبانی از نرم افزار کاربردی Sonic Radar Pro
- طراحی ظاهری کم نظیر و مجهز به نورپردازی
در ادامه ابتدا پس از معرفی اولیه این مدل به صورت موشکافانه به آنالیز مداری آن می‌پردازیم، سپس قابلیت‌ها و امکانات نرم افزاری آن را معرفی می‌کنیم و در نهایت نیز پس از تست‌های شنیداری با تحلیل نتایج و جمع بندی نهایی در خدمت شما خواهیم بود.
نکته مهم: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.
بسته بندی و محتویات داخل جعبه
-
بسته بندی و محتویات داخل جعبه
شاید اگر برای اولین بار جعبه این کارت صدا را از دور ببینید در نگاه اول آن را با جعبه کارت‌های گرافیک سری STRIX اشتباه بگیرید. همان‌طور که ملاحظه میکنید پس زمینه مشکی، تصویر بزرگی از جغد معروف STRIX ایسوس به همراه تصویری از این کارت صدا و کنترل باکس همراهش محوری‌ترین تصاویر روی این جعبه محسوب می‌شوند. همچنین مدل تجاری، لوگوهای کمپانی ASUS، نشان تجاری STRIX و برخی ویژگی‌های شاخص این کارت صدا مثل SNR بیش از 124dB، میانبر حالت Raid و امکانات نرم افزاری این مدل سایر مندرجات روی این جعبه را تشکیل می‌دهند.

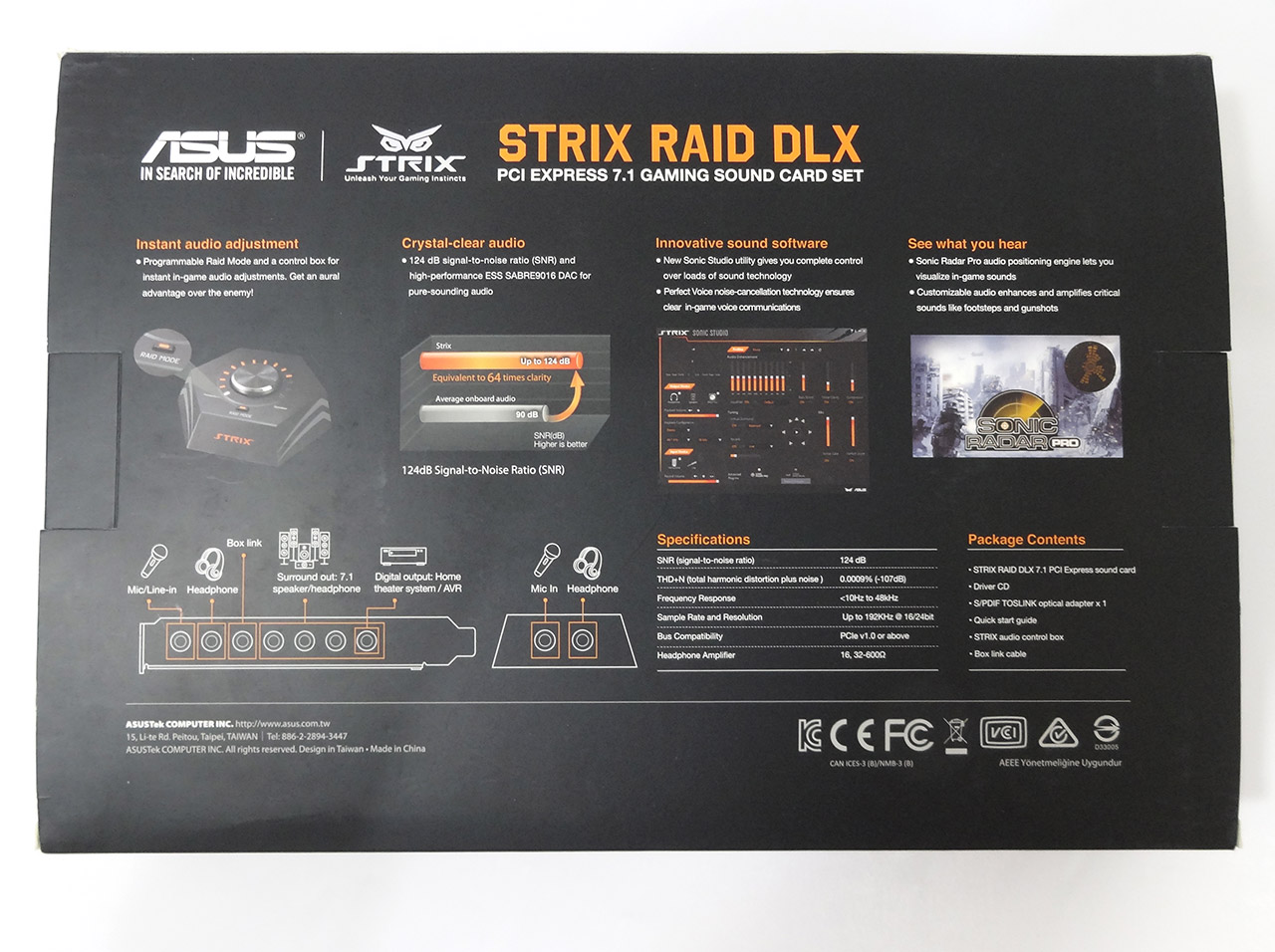

در پشت جعبه نیز سعی شده تا به صورت خلاصه به بیان محوری‌ترین ویژگی‌ها و قابلیت‌های سخت افزاری و نرم افزاری پرداخته شود. همچنین مشخصات فنی، اشاره به محتویات داخل جعبه و تشریح عملکرد جک‌های 3.5mm تعبیه شده بر روی پنل پشتی کارت و کنترل باکس سایر مندرجات این بخش را شامل می‌شوند.
این جعبه با ابعاد 405x175x65 با تمام محتویات داخلش حدوداً 1350 گرم وزن دارد و از این حیث با مشخصات جعبه کارت‌های گرافیک رده بالا شباهت دارد!

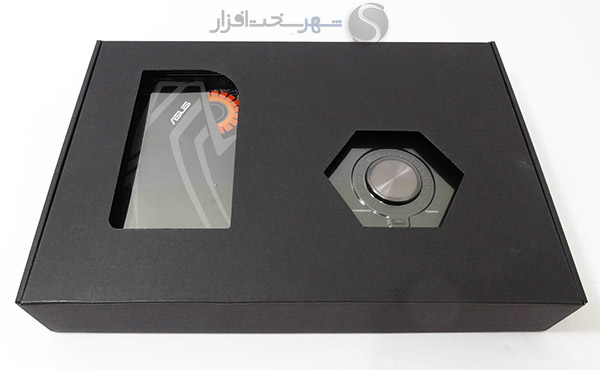

همان‌طور که ملاحظه میکنید تمامی محتویات داخل بسته بندی این مدل درون یک جعبه مشکی رنگ تعبیه شده‌اند و البته با تعبیه پوشش‌های شفاف طلقی امکان رؤیت کارت صدا و کنترل باکس حتی در درون این جعبه نیز فراهم شده است.

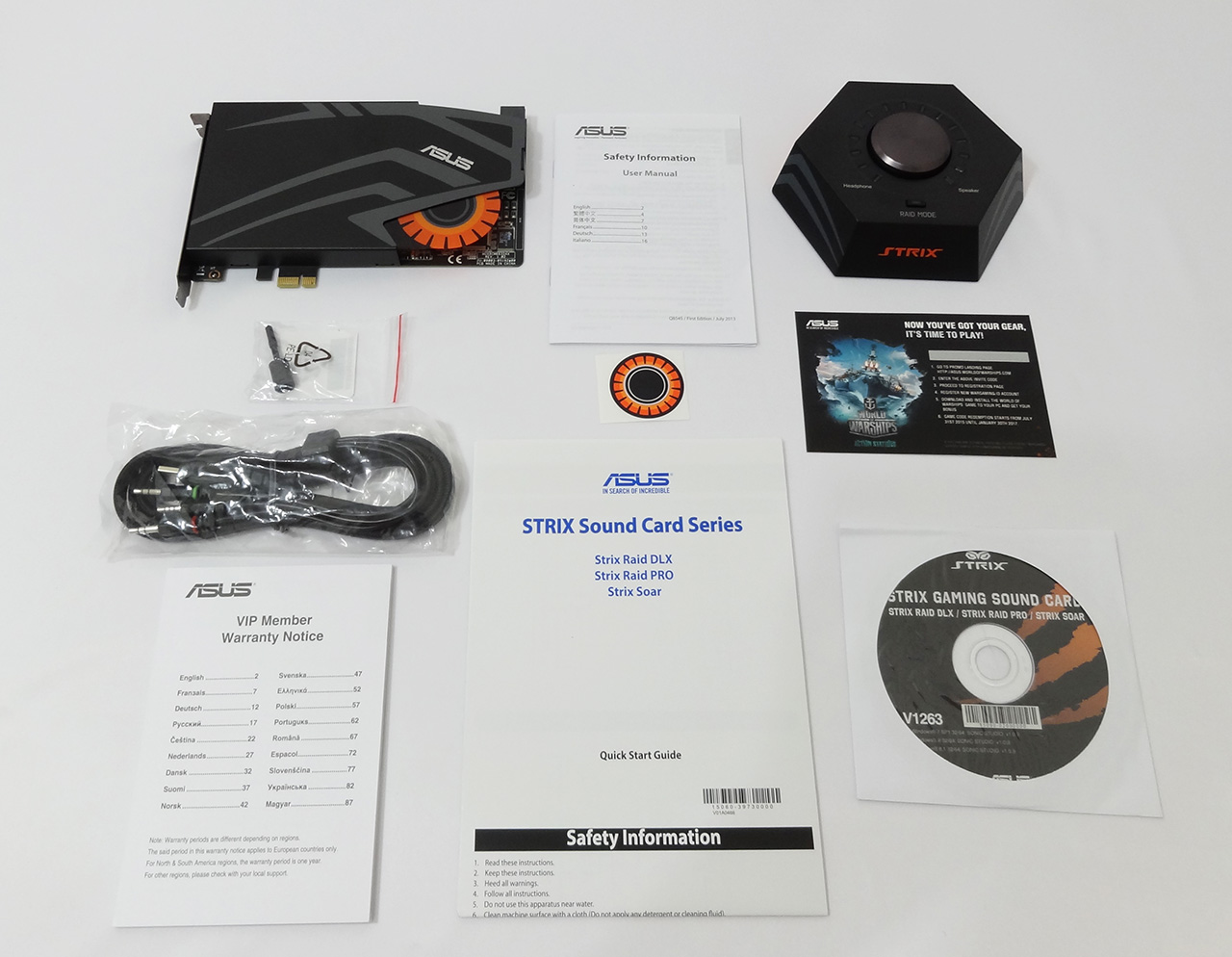

محتویات داخل جعبه همان‌طور که در تصویر بالا ملاحظه میکنید شامل کارت صدا، کنترل باکس، کابل رابط میان کارت صدا و کنترل باکس، یک عدد مبدل S/PDIF Optical Adaptors، دفترچه‌های راهنمای نصب و راه اندازی، DVD حاوی درایور و نرم افزارهای جانبی و یک استیکر مخصوص می‌شود.

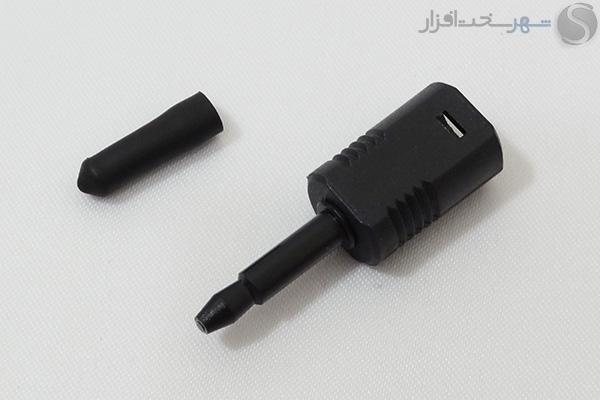

در تصویر بالا مبدل TOSLINK این کارت صدا را ملاحظه میکنید. این رابط که Toshiba Link نیز نامیده می‌شود نوعی خاص از اتصال فیبر نوری مشابه خروجی صدای Optical محسوب می‌شود و یکی از مدرن‌ترین رابط‌ها برای انتقال سیگنال دیجیتال صدا به اسپیکرهای مانیتورینگ و حرفه ای محسوب می‌شود.

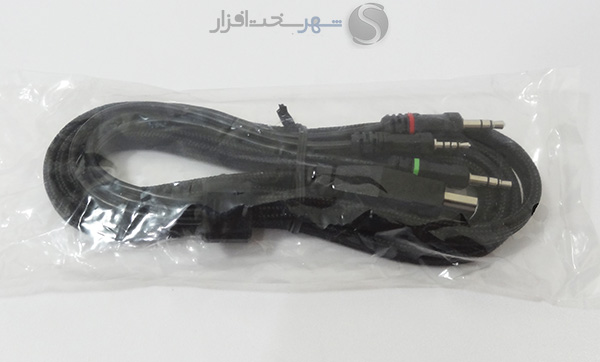

ارتباط میان کارت صدا و کنترل باکس نیز توسط یک کابل کاملاً خاص از نوع یک طرف HDMI و طرف دیگر 3 کانکتور نری جک 3.5mm صورت می‌گیرد.

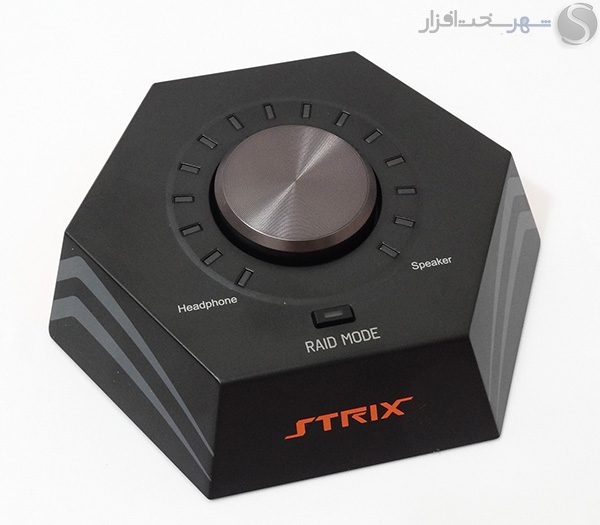

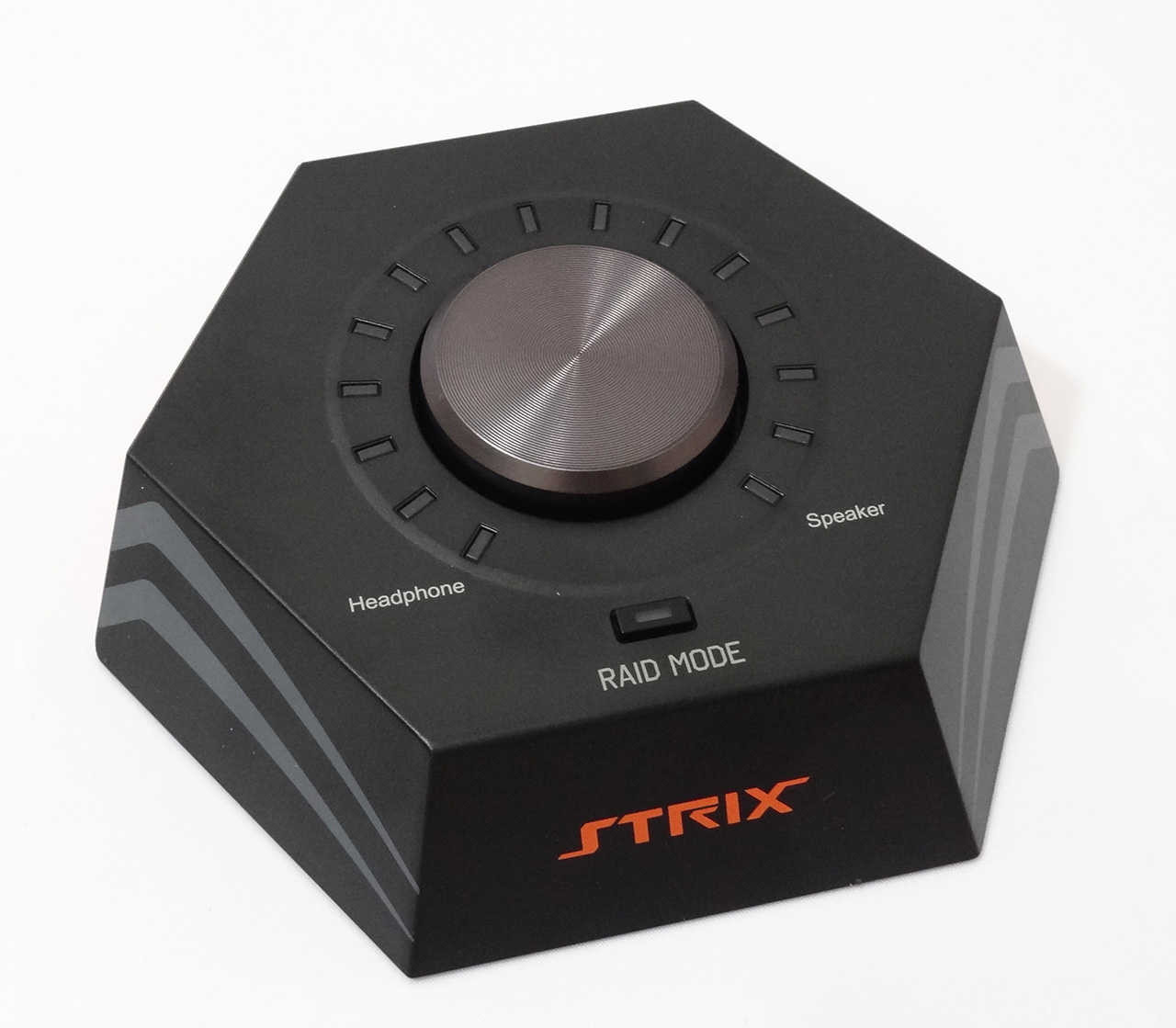

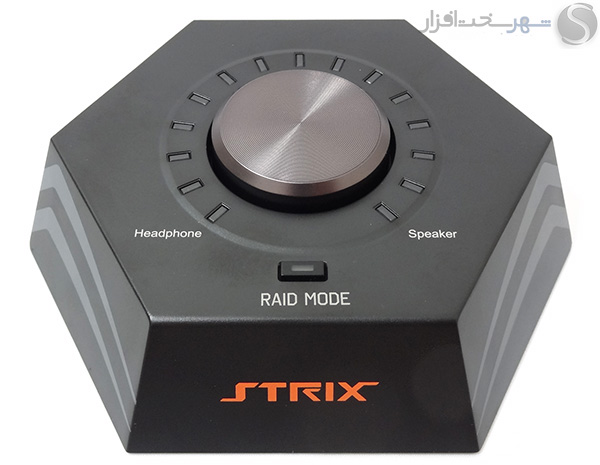

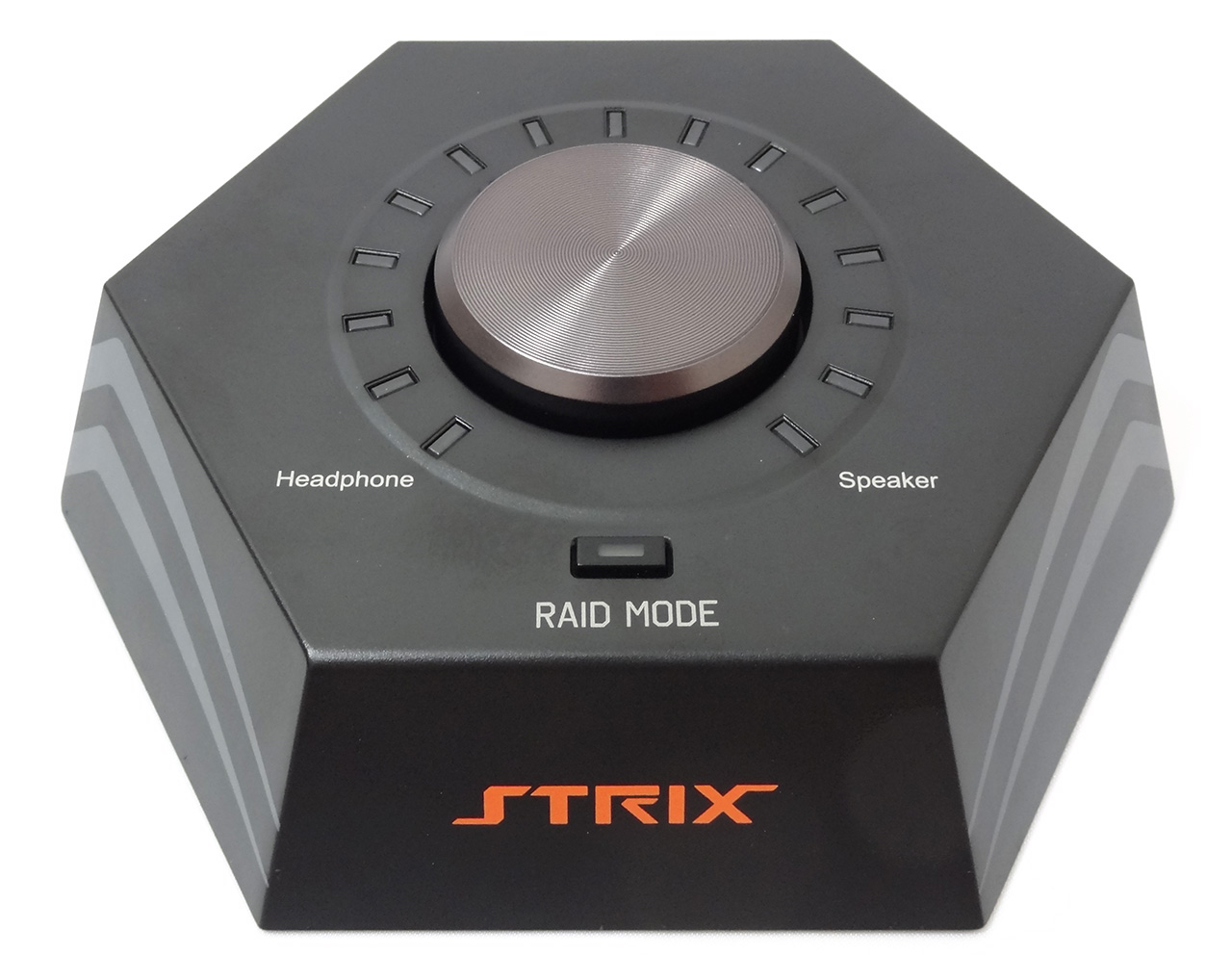

اما کنترل باکس این کارت صدا که در واقع یکی از مهم‌ترین نقاط قوت آن نیز محسوب می‌شود همان‌طور که در تصویر بالا ملاحظه میکنید ظاهری بسیار زیبا و خاص دارد. یک ولوم دیجیتال به همراه سوئیچ RAID MODE و دو کانکتور جک 3.5mm برای اتصال میکروفون و هدفون تمامی امکانات این کنترل باکس می‌باشند. در واقع یکی از دلایلی که برخی حرفه‌ای‌ها در امر موسیقی از کارت‌های صدای Internal استقبال نمی‌کنند همین موضوع در دسترس نبودن رابط‌های ورودی و خروجی صدا است.
سوئیچ RAID MODE در واقع یک میانبر برای دسترسی سریع به برخی تنظیمات در نظر گرفته شده در نرم افزار Sonic Studio است. با فعال شدن حالت RAID MODE این قابلیت فراهم شده تا در کمترین زمان ممکن و با استفاده از ولوم دیجیتال تعبیه شده بر روی این کنترل باکس حجم Bass را تنظیم کرد، میزان حساسیت میکروفن را تعیین کرد، اکولایزرهای مختلف را فراخوانی کرد و یا نوع صدای فراگیر Surround را تغییر داد. در عمل ابتدا باید نوع تنظیمات نام برده در نرم افزار Sonic Studio انتخاب شود، سپس با فشردن کلید RAID MODE و چرخاندن ولوم دیجیتال، تنظیمات دلخواه در خروجی اعمال می‌شود.

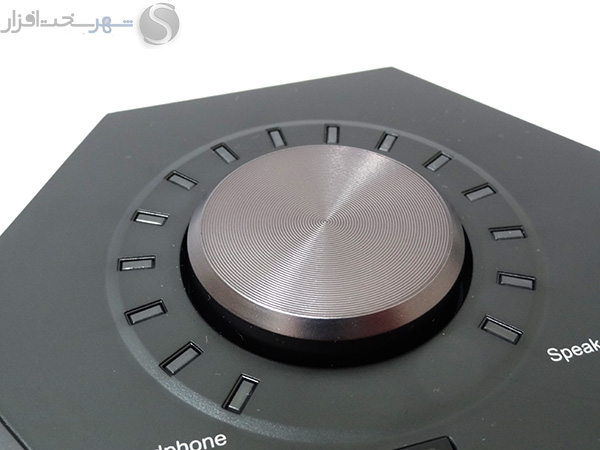

ولوم دیجیتال و LED های تعبیه شده در دور آن نیز در وضعیت‌های مختلف وظایف مختلفی را بر عهده دارند. این ولوم در حالت عادی برای تنظیم حجم صدای خروجی کاربرد دارد، همچنین با هر باز فشردن آن به سمت داخل قابلیت انتخاب بین تنظیم حجم صدای هدفون و حساسیت میکروفون (در صورت اتصال همزمان این دو به کانکتور های جک 3.5mm تعبیه شده بر روی کنترل باکس) فراهم شده است. همچنین با فشردن و نگه داشتن این ولوم به سمت داخل حالت Mute (بی‌صدا) برای خروجی و یا ورودی مورد نظر فعال می‌شود.
اما در حالت RAID MODE، چرخاندن این ولوم باعث تغییر حجم صدا و یا نوع اکولایزر و صدای فراگیر می‌شود، همچنین فشردن آن به سمت داخل نیز باعث فعال و یا غیرفعال شدن پارامتر مورد نظر می‌شود.

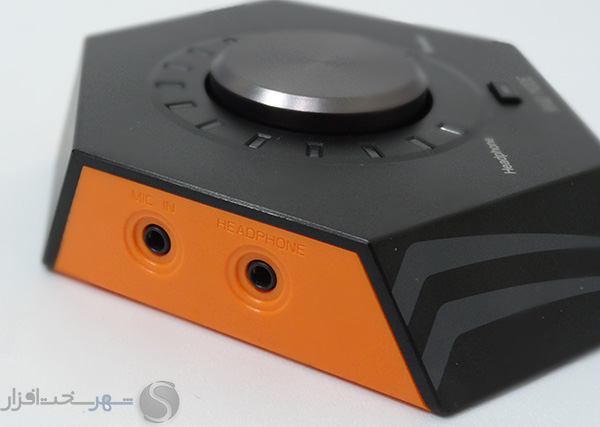

در تصویر بالا خروجی هدفون و ورودی میکروفون از نوع جک 3.5mm تعبیه شده در بخش پشتی کنترل باکس را ملاحظه میکنید.

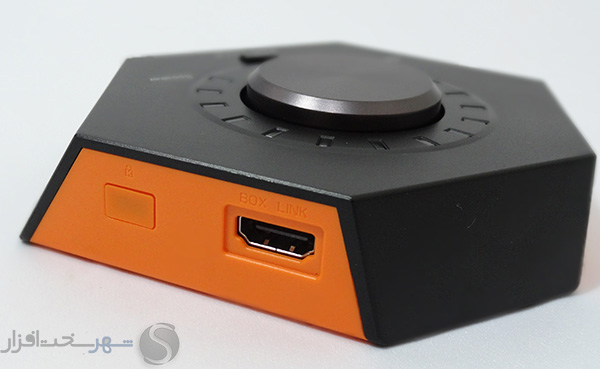

کانکتور رابط BOX LINK (جهت ارتباط کنترل باکس و کارت صدا) و قفل از نوع Kensington lock برای جلوگیری از سرقت این باکس نیز در طرف دیگر این آن تعبیه شده است.

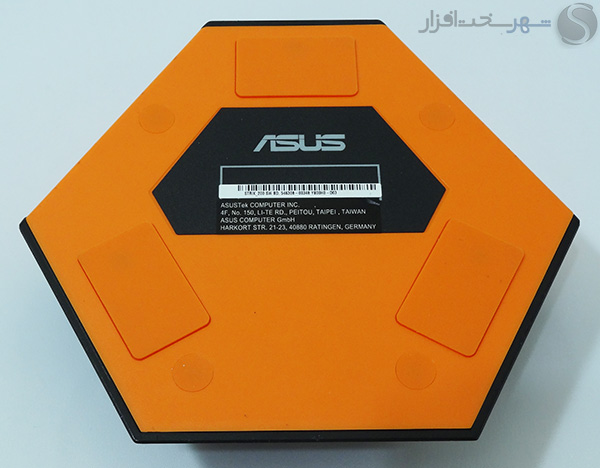

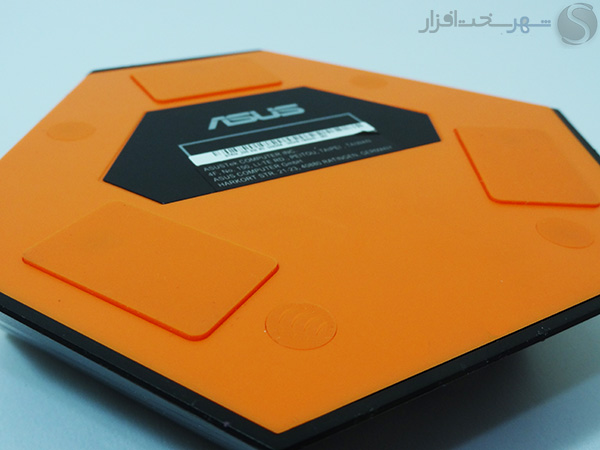

کف این کنترل باکس به جهت جلوگیری از لغزش و یا سر خوردن بر روی سطوح صاف همانند میز با 3 پد پلاستیکی بسیار نرم پوشیده شده است.
روی هم رفته وزن بالای این باکس به همراه این سه پد پلاستیکی بسیار نرم تقریباً در اکثر شرایط مانع لغزش آن می‌شود.
مشخصات فنی و بررسی اولیه
-
مشخصات فنی و بررسی اولیه

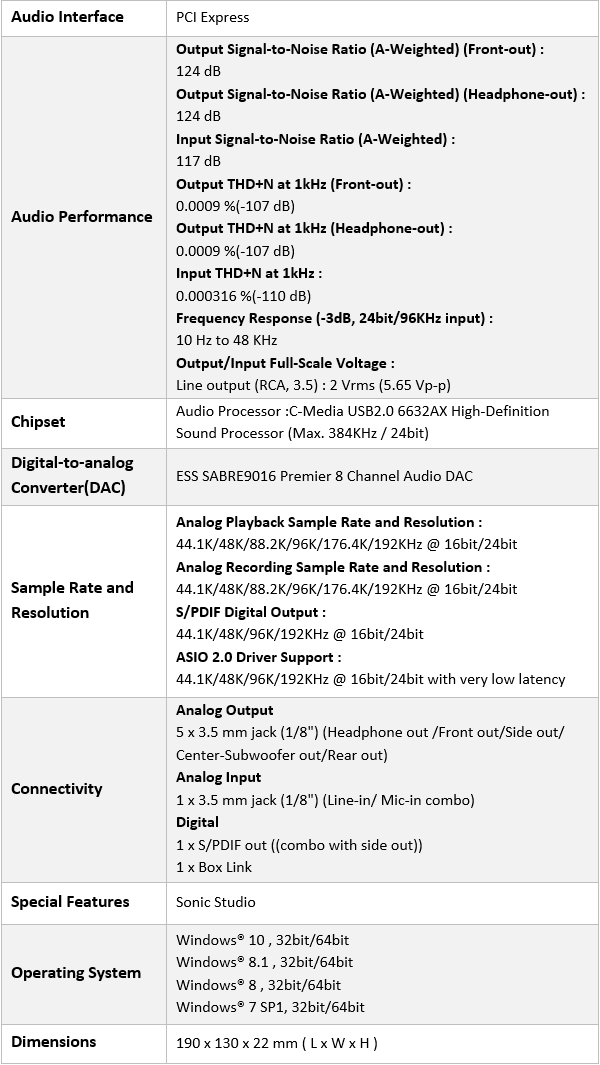

قبل از هر چیز ابتدا جدول مشخصات فنی این کارت صدا را طبق مندرجات موجود در وب سایت رسمی کمپانی ASUS ملاحظه کنید:
اگر حتی به صورت سطحی نیز با برخی از این پارامترها و تراشه‌های DAC و پردازنده‌های صوتی حرفه ای حال حاضر دنیا نیز آشنا باشید با یک نگاه به این جدول متوجه خواهید شد که حداقل روی کاغذ با یک کارت صدای فوق‌العاده حرفه ای و کم نظیر روبرو هستید.
البته لازم به ذکر است یکی از نقاط ضعف این کارت صدا عدم پشتیبانی درایورهای آن از سیستم عامل Mac است! سیستم عاملی که بسیار از حرفه‌ای‌های موسیقی از آن برای تنظیم، میکس و مستر نهایی استفاده می‌کنند.
البته از آنجا که این کارت صدا در واقع یک مدل گیمینگ محسوب می‌شود می‌توان تا حدودی این نقطه ضعف را نادیده گرفت.
همان‌طور که ملاحظه میکنید به جهت جلوگیری از تأثیرات امواج الکترومغناطیسی ساطع شده از سایر قطعات سخت افزاری سیستم بر روی کارت صدا سرتاسر PCB این مدل توسط محافظ فلزی EMI پوشیده شده است.

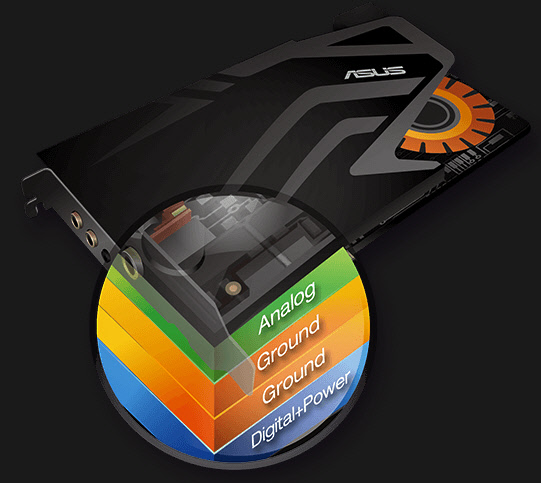

این ایزولاسیون حتی در PCB 4 لایه این کارت صدا نیز اعمال شده و لایه Wire های بخش آنالوگ، گراندها و بخش دیجیتال و پاور نیز کاملاً مجزا در نظر گرفته شده است

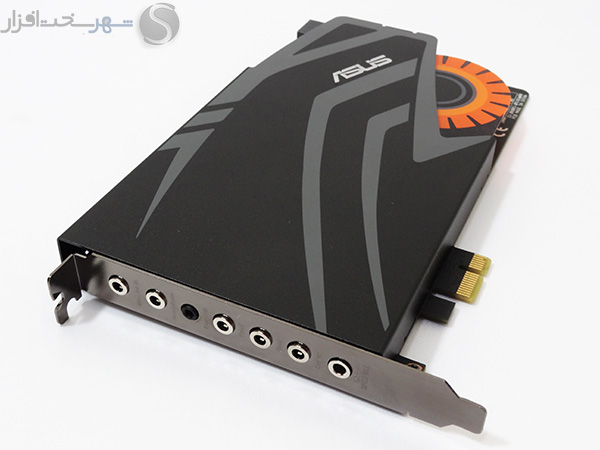

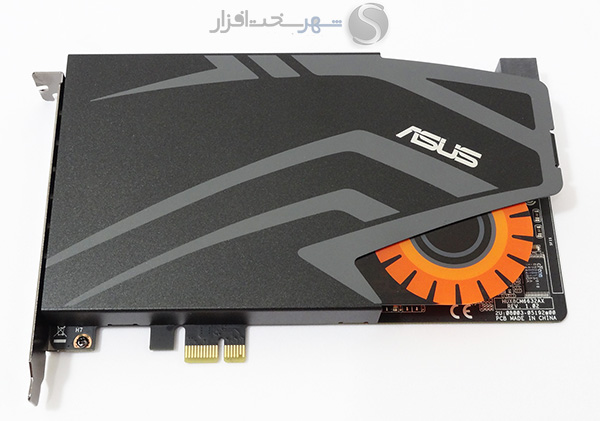

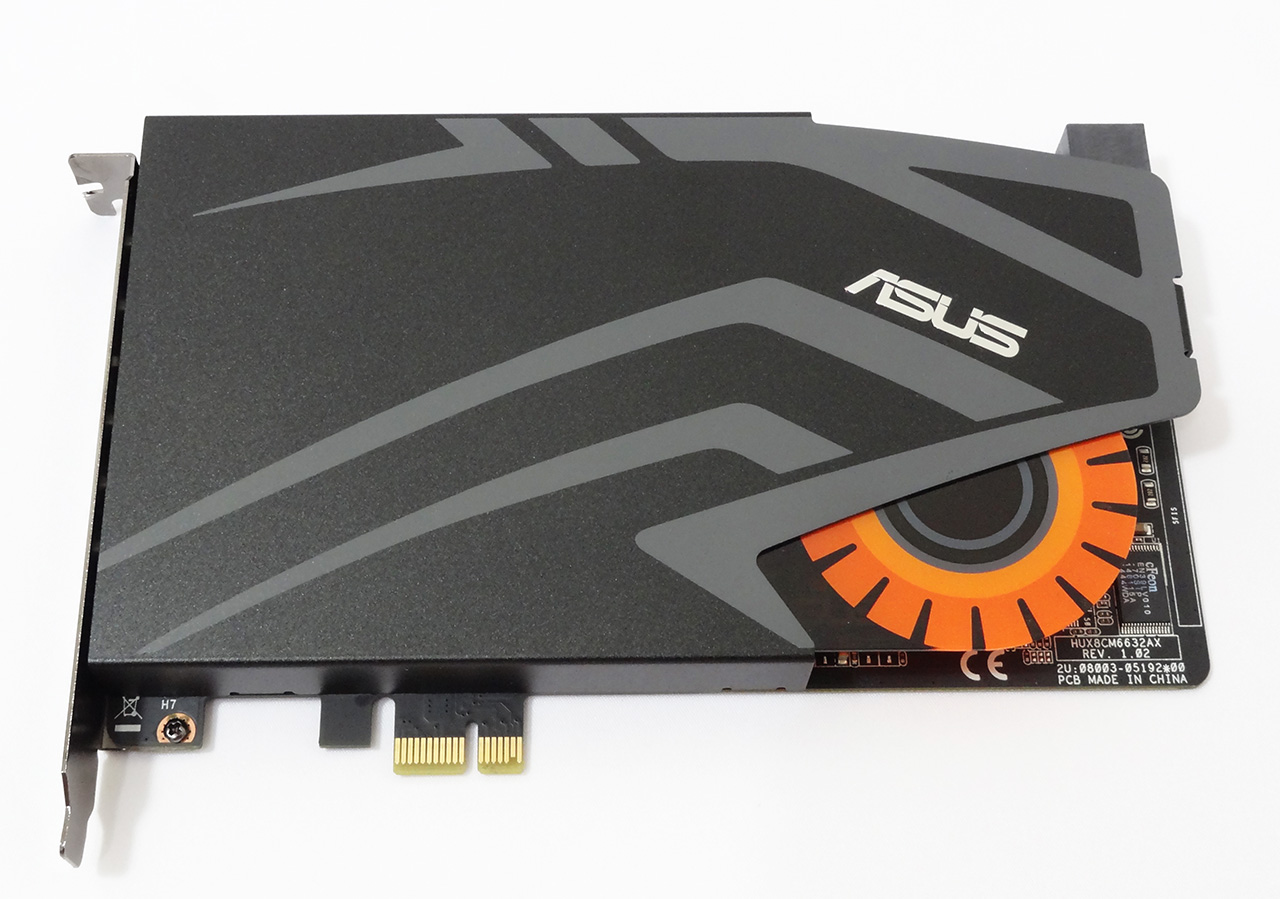

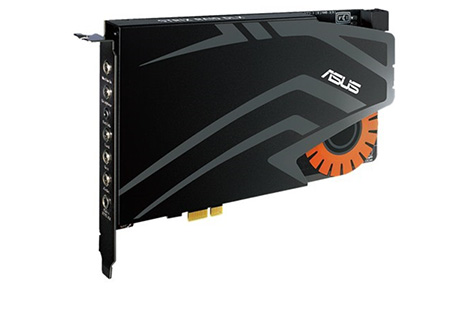

این کارت با داشتن ابعاد (190x130x22mm (L x W x H در زمره کارت‌های توسعه از نوع Single-Slot قرار می‌گیرد و از نظر طول تقریباً در هر نوع کیس استاندارد از نوع ATX جا خواهد شد.

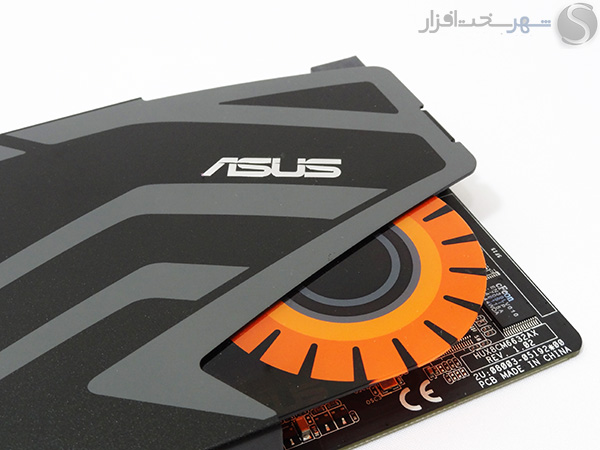

تعبیه لوگوی فلزی کمپانی ASUS به همراه لوگو زرد و نارنجی رنگ کارت‌های صدای گیمینگ سری STRIX این کمپانی بر روی محافظ فلزی EMI مشکی رنگ همراه با طرح‌های خاکستری چهره‌ای خاص و کم نظیر به این مدل بخشیده است.

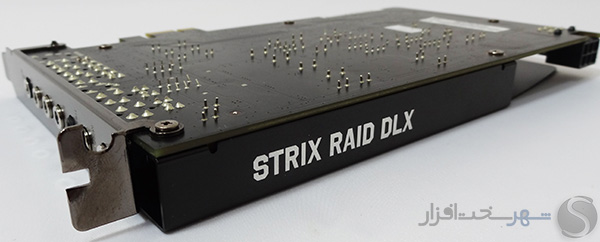

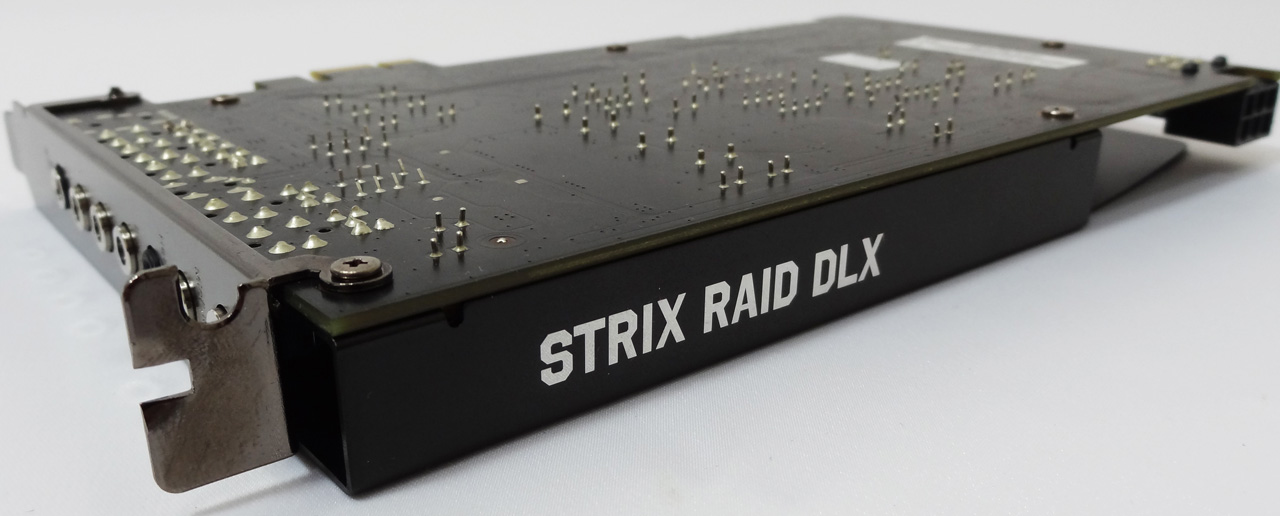

علاوه بر این، مدل تجاری این کارت صدا نیز در بخش فوقانی PCB و بروی محافظ EMI درج شده است. در واقع اگر از کیس های با درب شفاف استفاده میکنید مدل تجاری STRIX RAID DLX تنهای چیزی است که از ظاهر این مدل در معرض دید مستقیم خواهد بود.

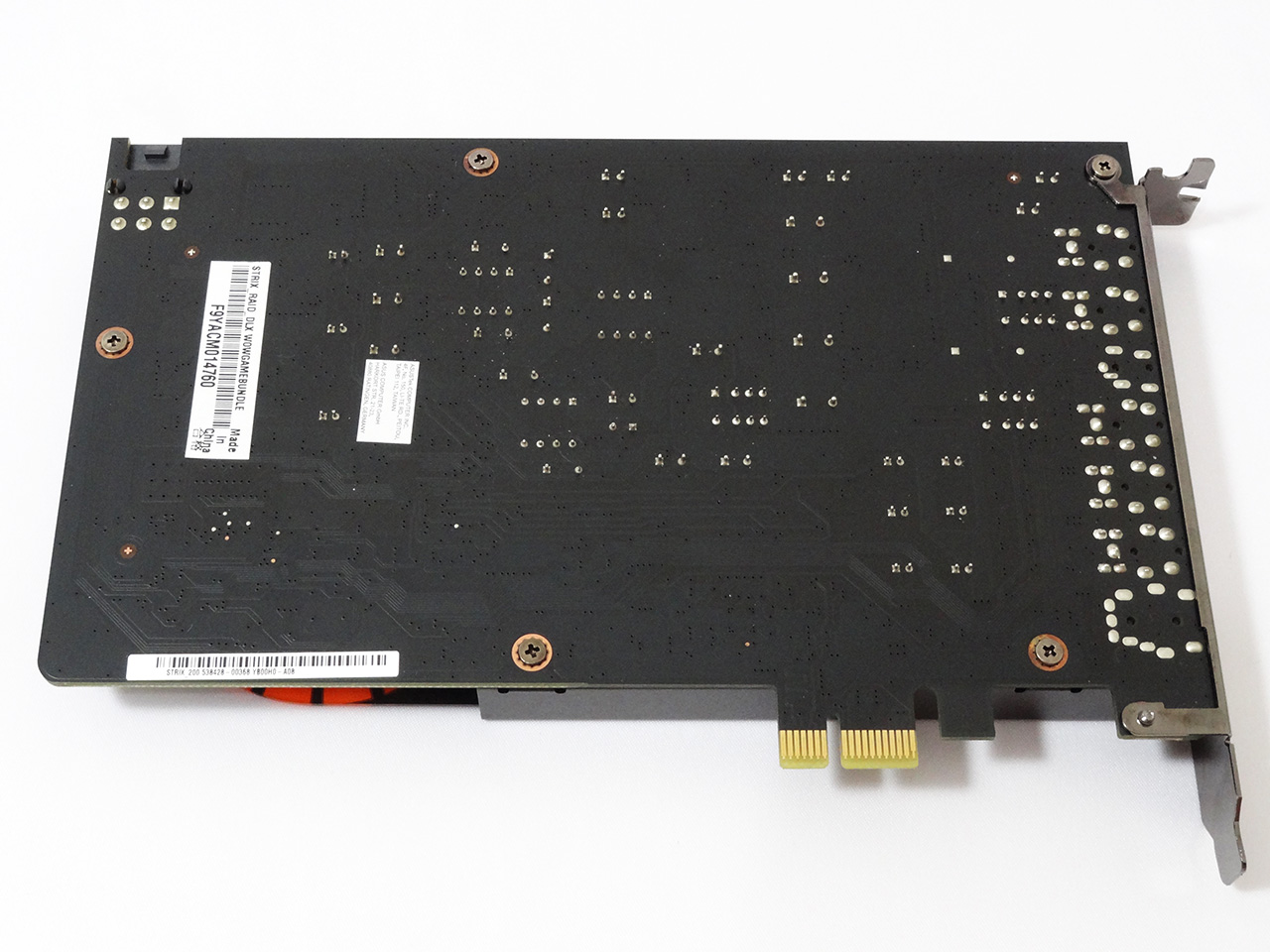

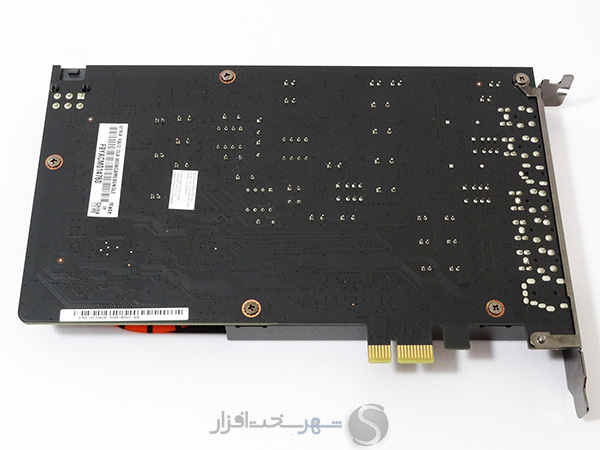

همان‌طور که ملاحظه میکنید محافظه فلزی EMI این مدل توسط 5 عدد پیچ چهارسو در پشت PCB بر روی آن بسته می‌شود. همچنین کاملاً مشخص است که هیچ یکی از قطعات و یا تراشه‌های این کارت صدا در پشت PCB تعبیه نشده است. در واقع تمامی کامپوننت های این مدل در پشت محافظ EMI و کاملاً محافظت شده در برابر امواج الکترومغناطیسی تعبیه شده‌اند.

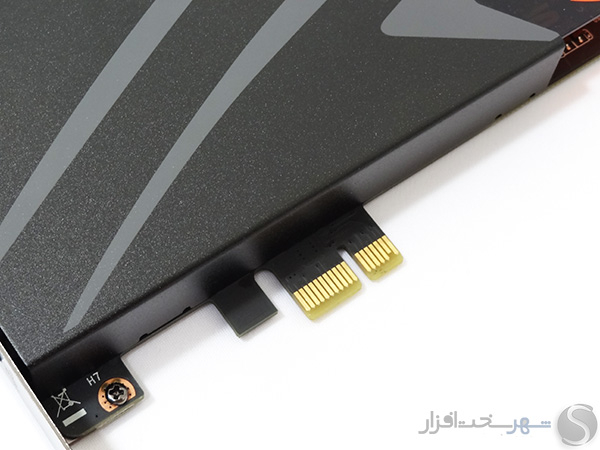

ارتباط این کارت صدا با مادربرد توسط اسلات PCI-Express x1 صورت می‌گیرد. به گفته کمپانی سازنده این مدل با مادربردهای مجهز به PCI-Express 1.0 و یا نسخه‌های بالاتر این اسلات سازگاری کامل دارد.

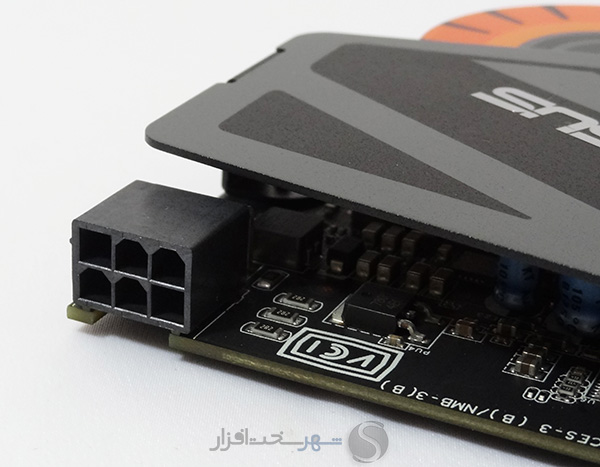

همان‌طور که ملاحظه میکنید انرژی مورد نیاز این کارت صدا به صورت مستقیم توسط یک کانکتور 6 پین PCI-Express از منبع تغذیه سیستم دریافت می‌شود. شاید برای شما نیز سؤال پیش آمده باشد که مگر مصرف این کارت صدا چه قدر بالاست که یک کانکتور 6 پین مجزا برای تأمین انرژی آن در نظر گرفته شده است؟
تعبیه کانکتور مجزای 6-Pin PCI-Express بر روی این کارت 2 دلیل عمده دارد:
- مصرف انرژی این کارت صدای حرفه ای به‌مراتب بیشتر از محدودیت 10W قابل ارائه توسط اسلات PCI-Express x1 است
- کمپانی سازنده جهت افزایش کیفیت صدا و کاهش نویز متأثر از سایر بخش‌های مادربرد بر روی شاخه +12V ترجیح داده تا جریان این شاخه را بدون واسطه و مستقیماً از منبع تغذیه سیستم به این کارت تزریق کند.

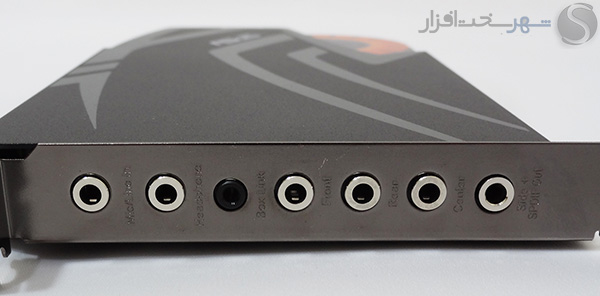

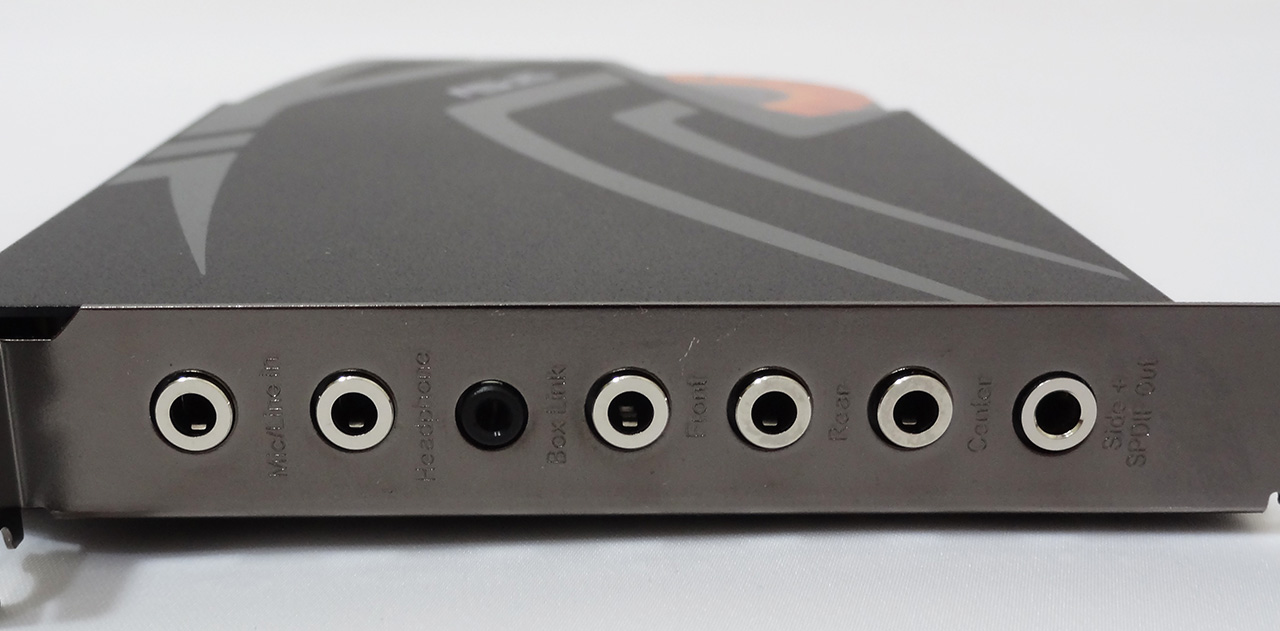

در پنل پشتی این کارت صدا نیز 5 جک 3.5mm و 1 جک مشکی رنگ 2.5mm تعبیه شده است. این کانکتورها به ترتیب از بالا برای اتصال به میکروفون و یا ورودی Line-in، هدفون‌های حرفه ای، کابل مخصوص BOX LINK، بلندگوهای جلو، بلندگوهای عقب، بلندگوهای مرکزی و یا ساب ووفر تعبیه شده‌اند. همچنین آخرین کانکتور نیز که خروجی دیجیتال از نوع Side+ S/PDIF Out محسوب می‌شود به واسطه مبدل TOSLINK و فیبر نوری جهت اتصال به سیستم‌های صوتی حرفه ای نظیر سینماهای خانگی و آمپلی‌فایرهای حرفه ای استفاده می‌شود.
نگاهی نزدیک‌تر
-
نگاهی نزدیک‌تر

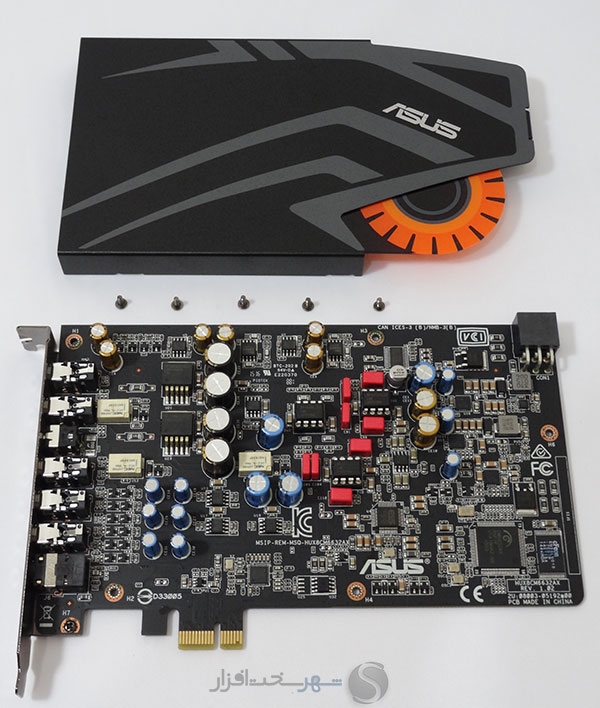

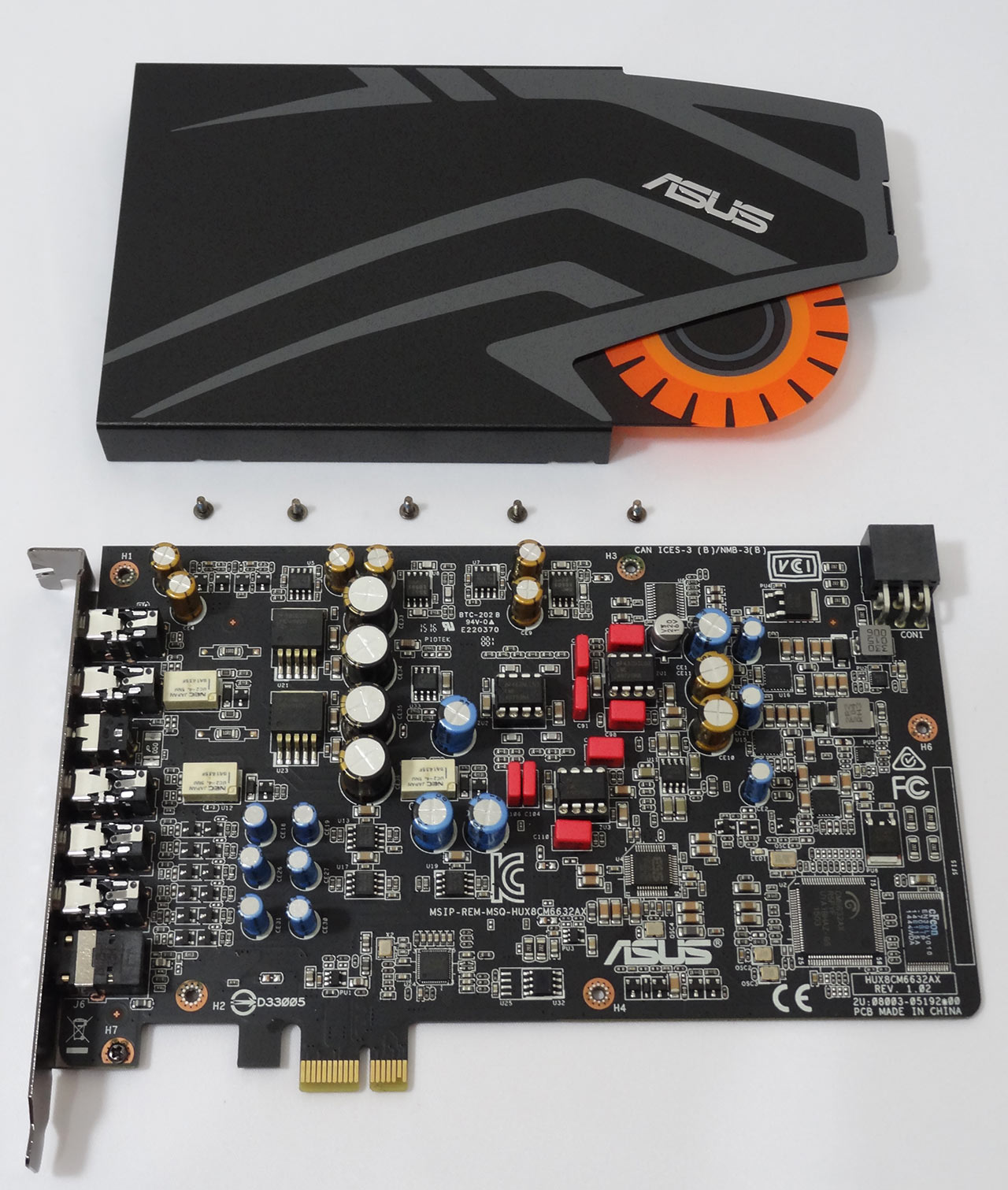

در ادامه برای اشراف بیشتر به مشخصات و قابلیت‌های قطعات و کامپوننت های به کار رفته در این کارت صدا محافظ فلزی EMI تعبیه شده بر روی آن را باز کردیم.

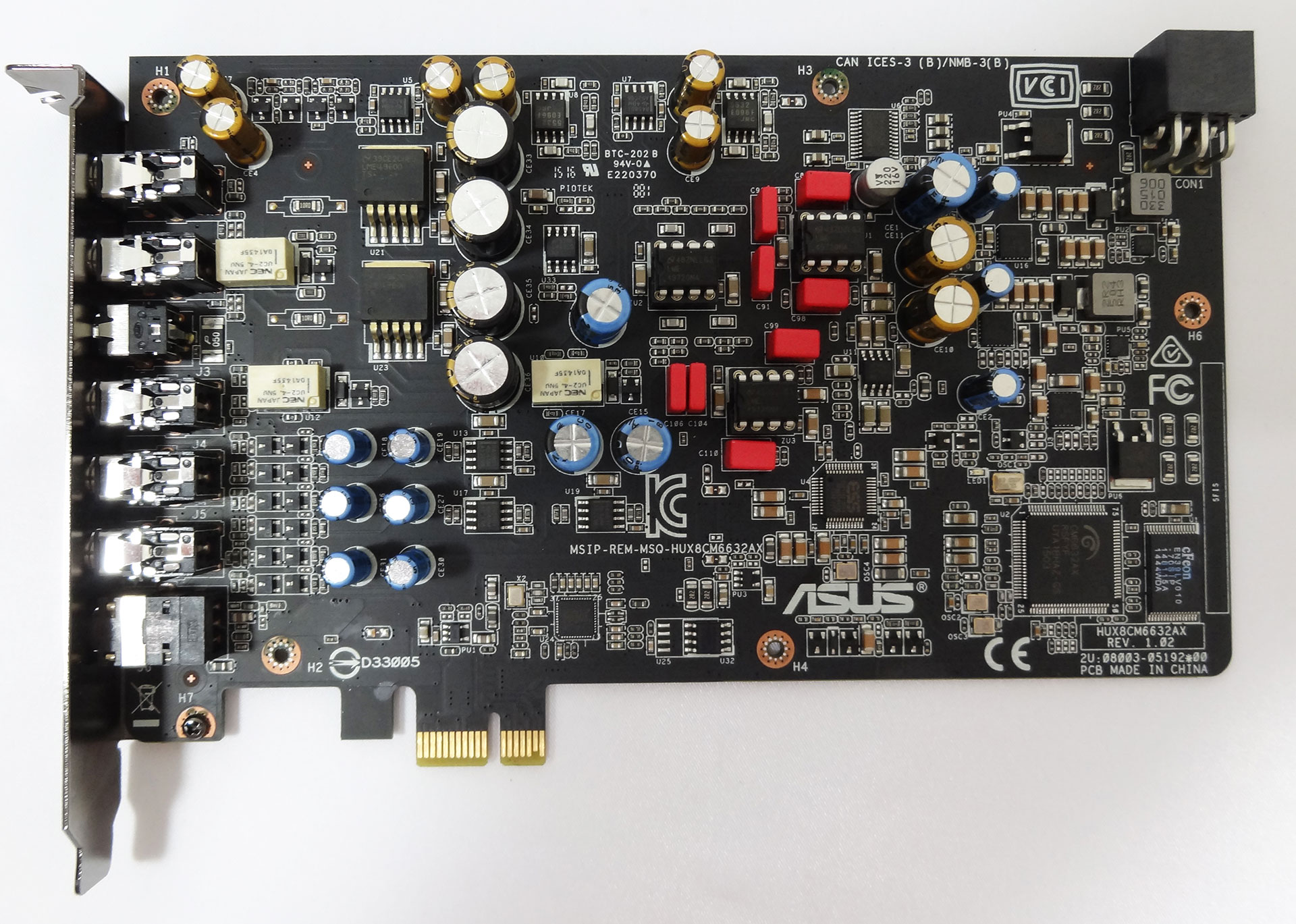

همان‌طور که ملاحظه میکنید با PCB شلوغ و پر تراکمی روبرو هستیم.

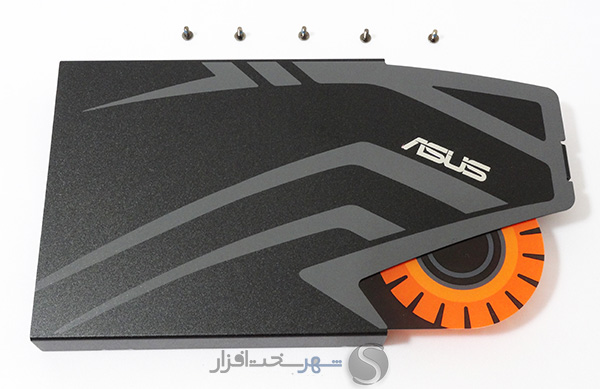

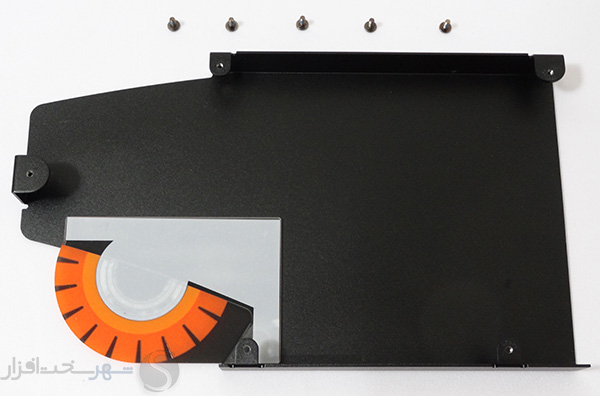

در تصاویر بالا نمای پشت و روی محافظه فلزی EMI این کارت صدا را مشاهده میکنید.
همان‌طور که در تصویر بالا ملاحظه میکنید عمده قطعات و تراشه‌های مرتبط با بخش آنالوگ صدا در نیمه سمت چپ و قطعات مرتبط با بخش دیجیتال و پاور در نیمه سمت راست و عمدتاً در بخش پایینی PCB تعبیه شده‌اند. همچنین کمپانی ASUS با استفاده از رگولاتورهای مجزا از نوع (LDO (Low Drop Out در بخش پاور این مدل نشان داده که در طراحی این کارت صدا تمرکز زیادی بر روی پایداری ولتاژ ورودی و حذف نویزهای احتمالی ورودی از این راه داشته است.
در ادامه به معرفی و بررسی قابلیت‌های مهم‌ترین قطعات و تراشه‌های بخش‌های مختلف این کارت صدا می‌پردازیم.
خازن‌های آکوستیک ساخت کمپانی ژاپنی Nichicon

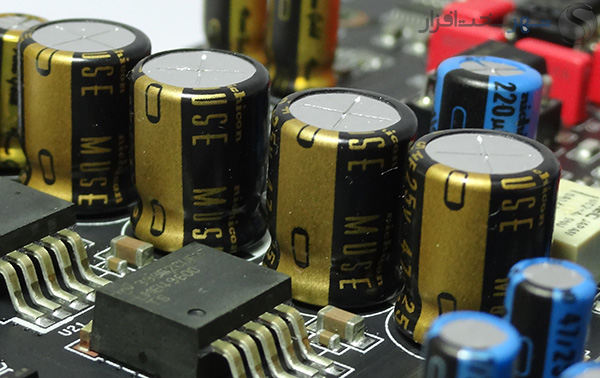

خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 12 خازن مدل FG و KZ سری Fine Gold MUSE acoustic ساخت کمپانی ژاپنی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا را در خروجی صدای هدفون می‌دهند.

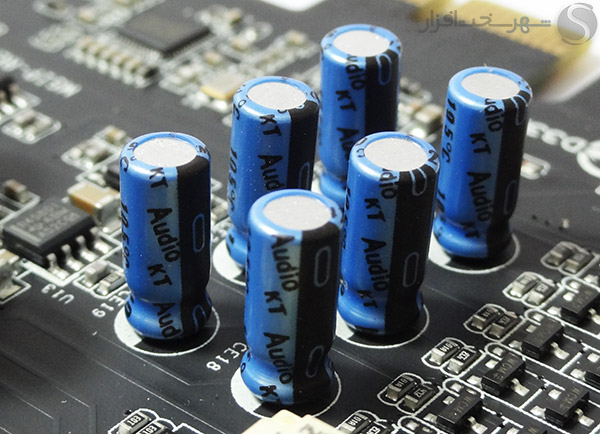

در تصویر بالا نیز خازن‌های سری KT ساخت کمپانی ژاپنی Nichicon با قدرت تحمل حرارت تا 105c را ملاحظه میکنید. این خازن‌ها به دلیل تحمل بالا در برابر حرارت و جریان‌های لحظه‌ای، بیشتر در مدارات مرتبط با تغذیه ادوات صوتی استفاده می‌شوند.

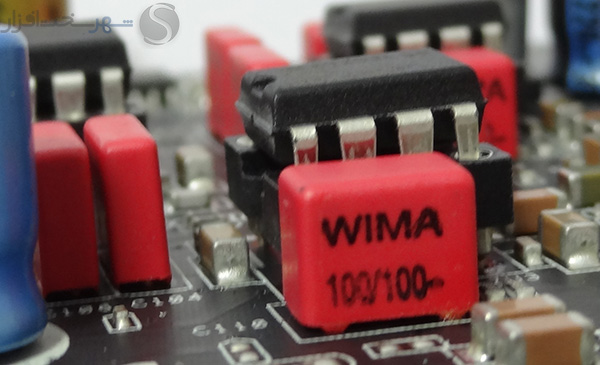

خازن‌های آلمانی film ساخت کمپانی WIMA
این خازن‌ها به دلیل عملکرد فوق‌العاده‌ای که در فرکانس‌های بالا و پایین دارند و خاصیت خود اندوکتانس بسیار کمی که از خود نشان می‌دهند یکی از بهترین‌ها در این کلاس محسوب می‌شوند.

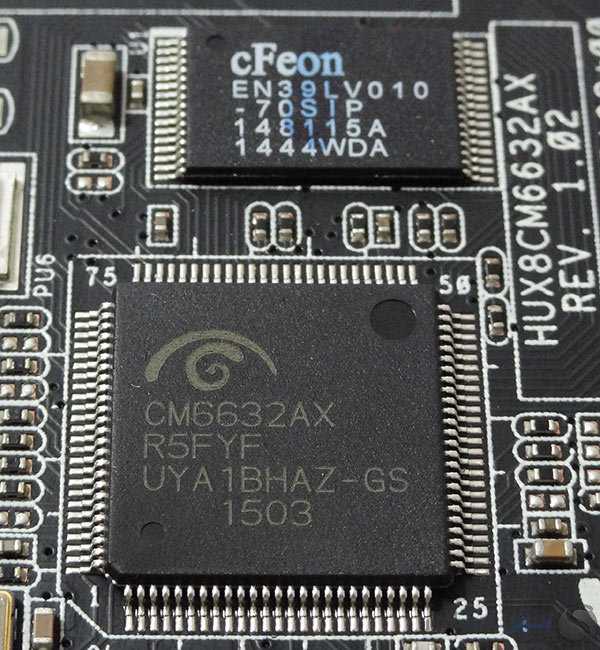

در تصویر بالا پردازنده صوتی مدل CM6632AX ساخت کمپانی C-Media و حافظه اختصاصی 1Mb آن را ملاحظه میکنید. این پردازنده قدرتمند که به صورت ذاتی دارای رابط USB 2.0 است قابلیت پردازش 10 کانال ورودی و خروجی صدا با مشخصات 24bit/ 192Hz را دارا است. این نوع ترکیب نوید از استقلال کامل این کارت صدا در پردازش صدا می‌دهد و این بدین معناست که در سیستم‌های مجهز به این کارت صدا، CPU و حافظه اصلی سیستم نقش بسیار کم رنگ در پردازش صدا خواهند داشت.

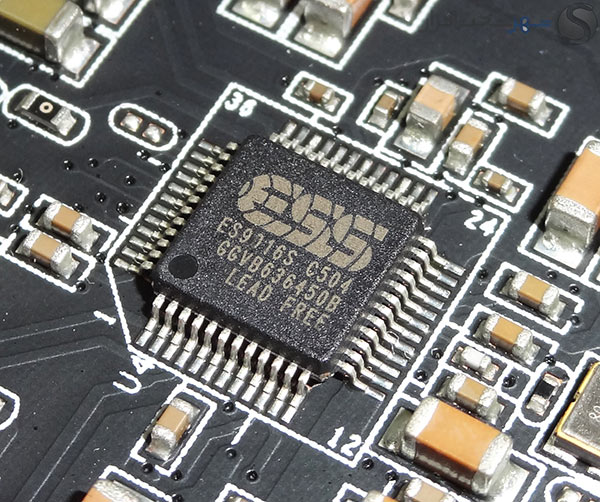

تراشه (DAC (Digital to Analog Converter به کار رفته در این کارت صدا یعنی مدل ES9016 ساخت کمپانی آمریکایی ESS Technology در نوع خود بی‌نظیر است. این تراشه 8 کانال و 32 بیتی دارای SNR بیش 124dB است که از این حیث بیش از 64 بار نسبت سیگنال به نویز بهتری نسبت به DAC های به کار رفته در سیستم‌های صوتی مجتمع بر روی مادربرد دارد.

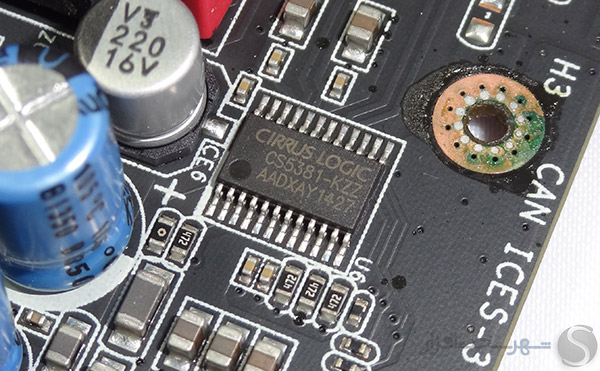

تراشه (ADC (Analog to Digital Converter این کارت صدا نیز مدل CS5381 ساخت کمپانی معروف و آمریکایی Cirrus Logic است. از ویژگی‌های منحصر به فرد این تراشه نیز می‌توان به Dynamic Range بیش از 120dB و مجهز به فیلترهای دیجیتال با زمان تأخیر بسیار پایین اشاره کرد. این بدان معناست که ورودی‌های میکروفون و Line-in فوق‌العاده با کیفیت این کارت صدا گزینه مناسبی برای حرفه ای ضبط صدا محسوب می‌شود.

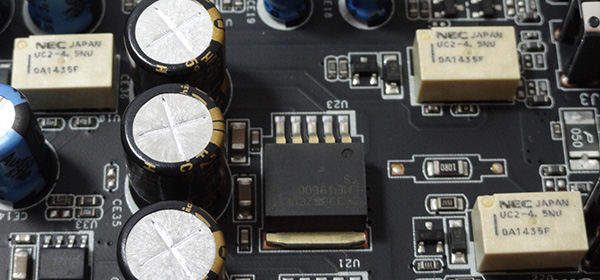

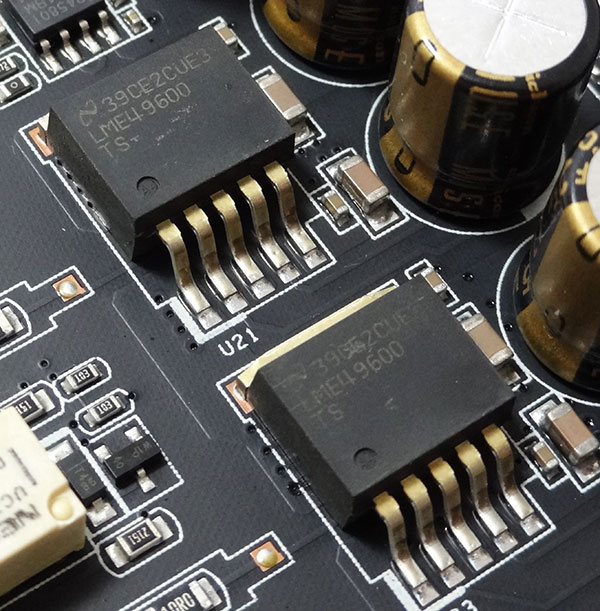

بافرهای هدفون این کارت صدا نیز بر پایه تراشه‌های High-Current مدل LME49600 ساخت کمپانی آمریکایی Texas Instruments بنا شده است. این تراشه‌ها که به عنوان کنترل کننده حلقه فیدبک Op-Amp خروجی هدفون این کارت صدا ایفای نقش می‌کنند با داشتن جریان خروجی بیش از 250mA و THD حداکثر 0.00003% یکی از بهترین‌ها در نوع خود محسوب می‌شود.

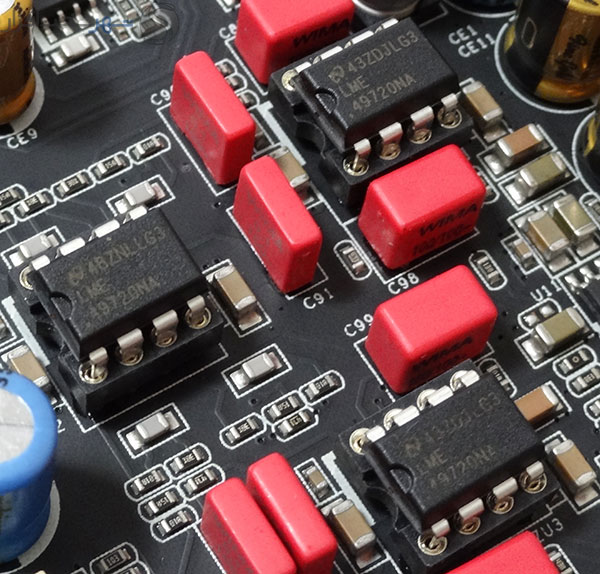

در تصویر بالا نیز Op-Amp های مدل LME49720 ساخت کمپانی آمریکایی Texas Instruments به کار رفته در مدار آمپلی‌فایر هدفون این کارت صدا را ملاحظه میکنید. پشتیبانی از امپدانس خروجی 600 اهم، THD حداکثر 0.00003%، توان خروجی 500mw و پشتیبانی از پروتکشن Short Circuit از جمله ویژگی‌های کم نظیر این تقویت کننده‌های عملیاتی با کیفیت محسوب می‌شوند.
رله حذف صداهای مزاحم (DE-POP Relay)
بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. ASUS با تعبیه سه رله مخصوص ساخت کمپانی ژاپنی NEC برای خروجی‌های عقب، جلو و هدفون این کارت صدا با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است.
این کارت صدا علاوه بر برخورداری از تقویت کننده صدا برای خروجی هدفون برای خروجی‌های عقب، جلو و ساب ووفر نیز به تقویت کننده OP-AMP مدل RC4580 ساخت کمپانی معروف Texas Instruments مجهز شده است. این تقویت کننده با داشتن (THD (Total Harmonic Distortion کمتر از 0.0005% بهترین نیست، ولی از تقویت کننده‌های عملیاتی خوش صدا در این امر محسوب می‌شود.
بررسی امکانات و قابلیت‌های نرم افزاری
-
بررسی امکانات و قابلیت‌های نرم افزاری
بدون شک یک کارت صدای حرفه ای و رده بالا هر چه قدر هم از نظر طراحی سخت افزاری، بی‌نقص و مجهز به مدرن‌ترین تراشه‌ها و قطعات حرفه ای به اصطلاح آکوستیک حال حاضر دنیا شده باشد، در نهایت در هر شرایطی وجود یک درایور و نرم افزار مکمل جهت کنترل و مانیتورینگ سطوح مختلف صدا و اعمال جلوه‌های صوتی دلخواه برای سلایق مختلف، یکی از محوری‌ترین ویژگی‌های یک کارت صدای حرفه ای محسوب می‌شود.

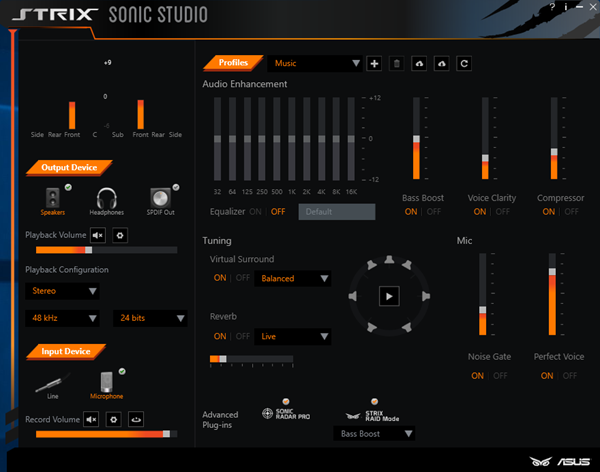

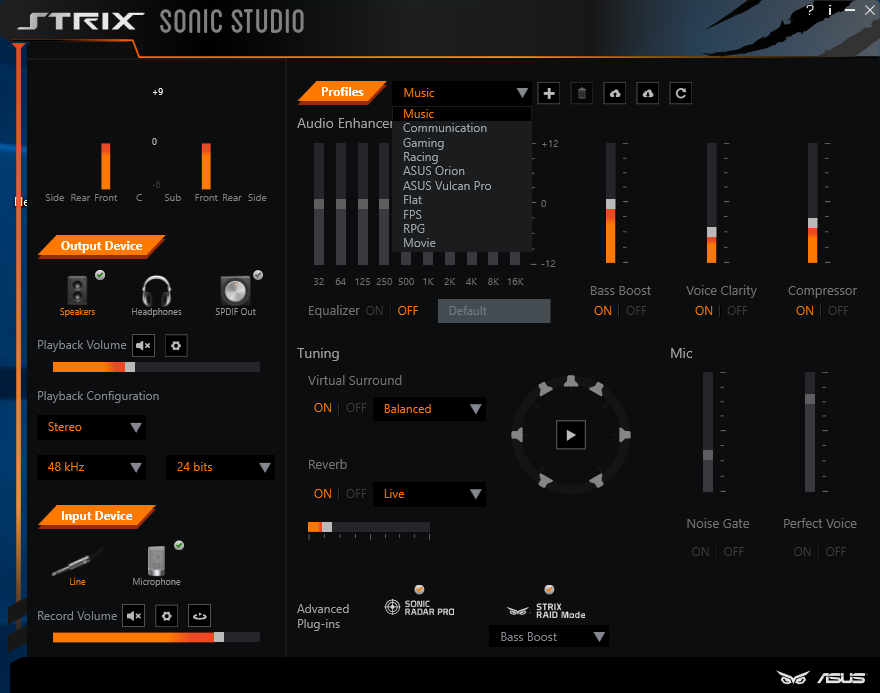

کمپانی ASUS برای این کارت صدا نرم افزاری تحت عنوان Sonic Studio را ساخته و پرداخته کرده است. نرم افزاری که از نظر ما امکانات خوبی را در اختیار کاربر قرار می‌دهد ولی در عمل در ابتدای راه قرار دارد.

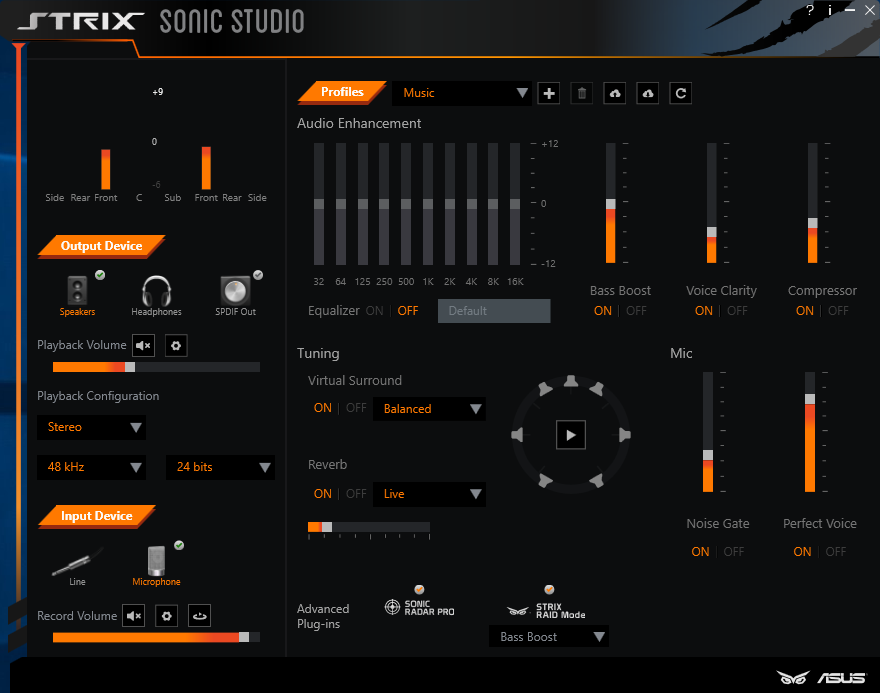

همان‌طور که ملاحظه میکنید تمامی امکانات این نرم افزار تنها در یک صفحه گردآوری شده و به طور کلی شامل امکاناتی مثل مانیتورینگ دستگاه‌های متصل و میزان حجم صدای خروجی، کیفیت نمونه برداری، Bit Rate و پیکربندی کانال‌های خروجی، تعیین نوع ورودی، اکولایزر 10 باند، چندین پروفایل آماده برای محیط‌های فیلم، موسیقی و گیمینگ، صدای فراگیر مجزای، جلوه صوتی Reverb، تنظیمات مرتبط با سطوح مختلف سیگنال ورودی، تنظیمات مرتبط با عملکرد سوئیچ RAID Mode و قابلیت کنترل و تنظیم حجم خروجی صدا در محدوده فرکانس‌های پایین (Bass Boost)، فرکانس‌های میانی در محدوده (Voice (Voice Clarity و فرکانس‌های بالا (Compressor) می‌باشد.

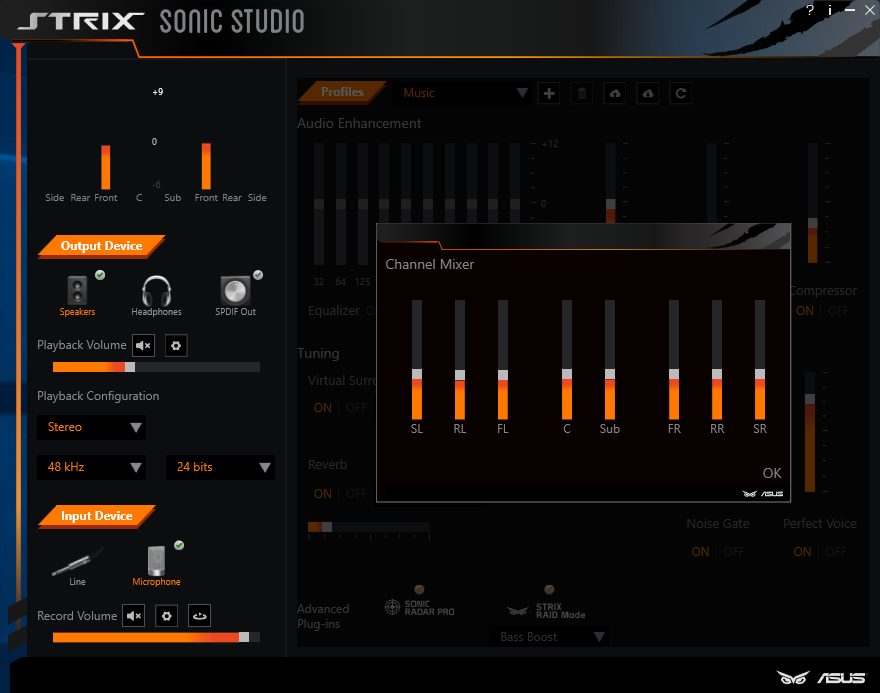

همچنین در بخش Channel Mixer قابلیت تنظیم هر یک از 8 کانال خروجی به صورت مجزا فراهم شده است.
علاوه بر این همان‌طور که اشاره شد در بخش پروفایل‌های از پیش آماده نیز شرایط مختلف مثل، موسیقی، فیلم و حتی ژانرهای مختلف گیم نیز پیش بینی شده است.
بخش صدای فراگیر مجاری این امکان فراهم شده تا حتی با داشتن سیستم صوتی 2.1Ch در عمل صدایی شبیه سازی شده از یک سیستم صوتی 7.1Ch را تجربه کنید.

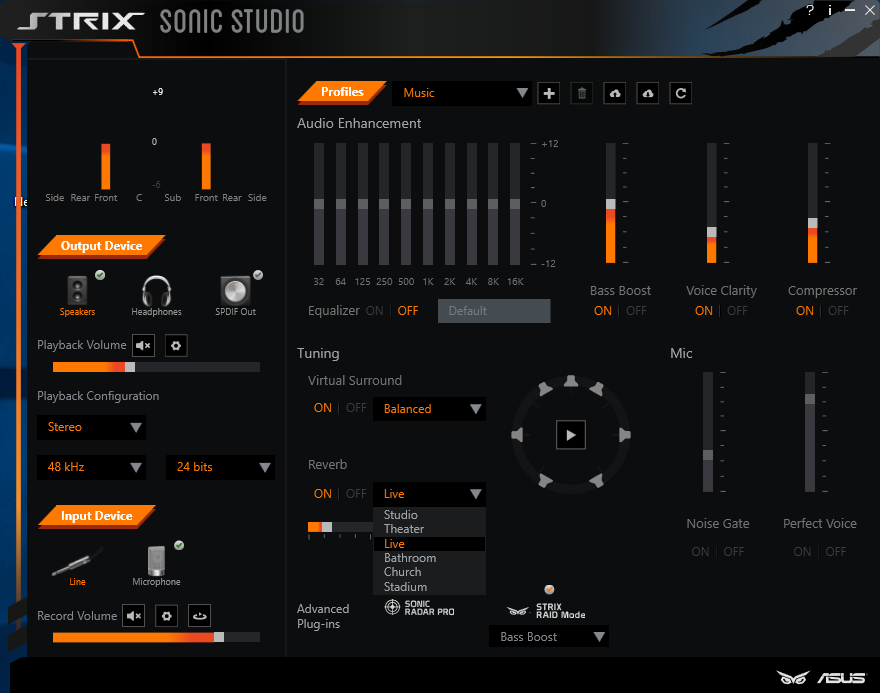

در بخش Reverb نیز قابلیت تنظیم و شبیه سازی میزان این افکت در محیط‌های مختلف فراهم شده است.

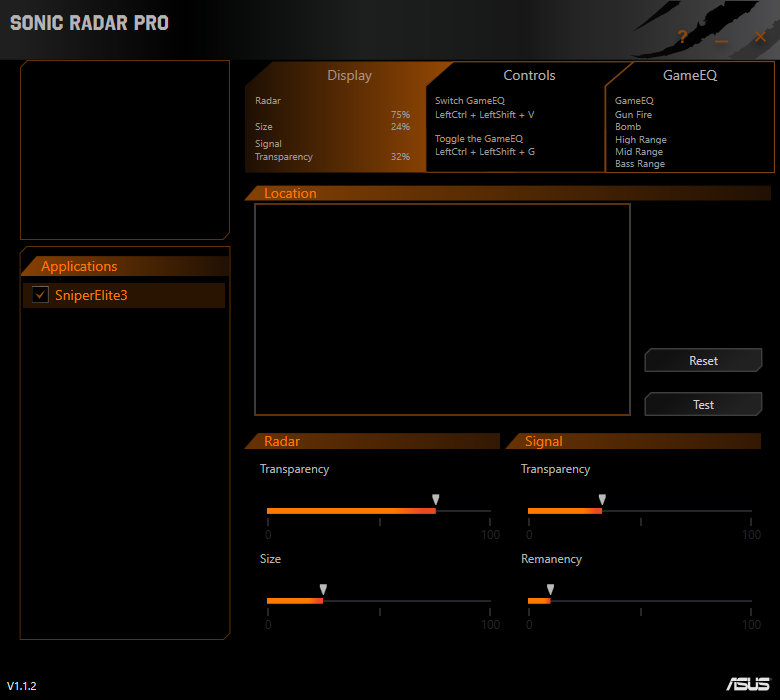

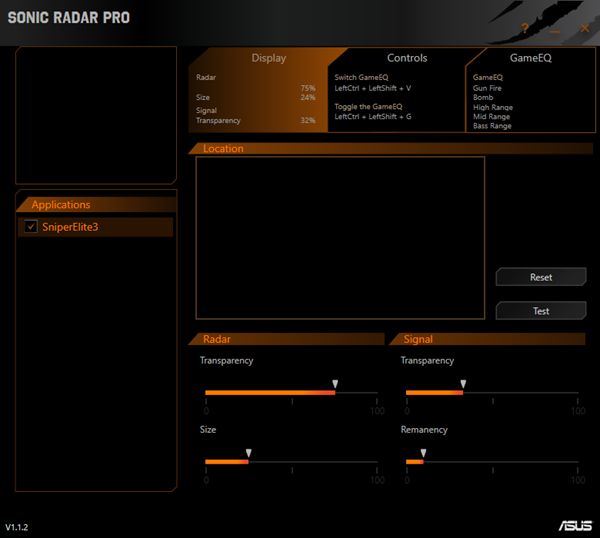

اما یکی از جالب‌ترین و در عین حال پرطرفدارترین قابلیت‌های نرم افزاری سیستم‌های صوتی کمپانی ASUS برای گیمرهای حرفه ای نرم افزار Sonic RADAR است که اتفاقاً نسخه Pro این نرم افزار برای این کارت صدا ساخته و پرداخته شده است. در این نرم افزار که بیشتر در بازی‌های ژانر شوتر کاربرد دارد، گیمر توسط رادار این نرم افزار به واسطه ردیابی صدای حرکت و یا شلیک مکان اختفاء حریف را پیدا کرده و در عمل همواره یک قدم از طرف مقابل خود جلوتر است.
متد و سیستم تست
-
متد و سیستم تست

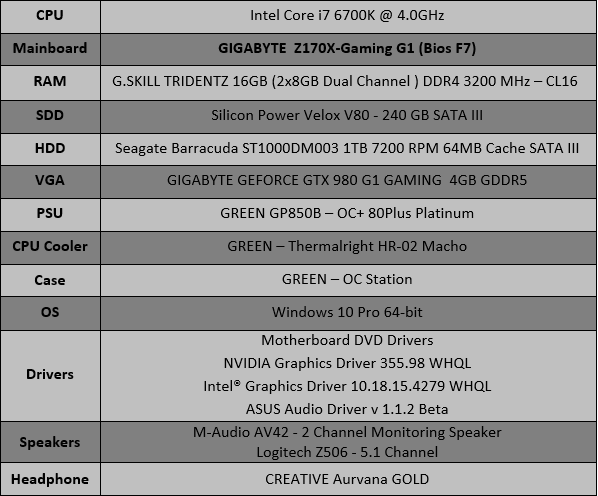

همانند بررسی‌های پیشین ادوات صوتی، تست‌های این کارت صدا شامل تست‌های شنیداری در 3 محیط گیمینگ، تماشای فیلم و موسیقی در چند ژانر مختلف توسط 1 اسپیکر مانیتورینگ 2 Channel و 1 هدفون حرفه ای برای تست‌های شبیه سازی شده پخش موسیقی و 1 اسپیکر 5.1 Channel برای تست در محیط فیلم و گیمینگ می‌شود. در جدول زیر می‌توانید مشخصات کامل سیستم تست را ملاحظه کنید:

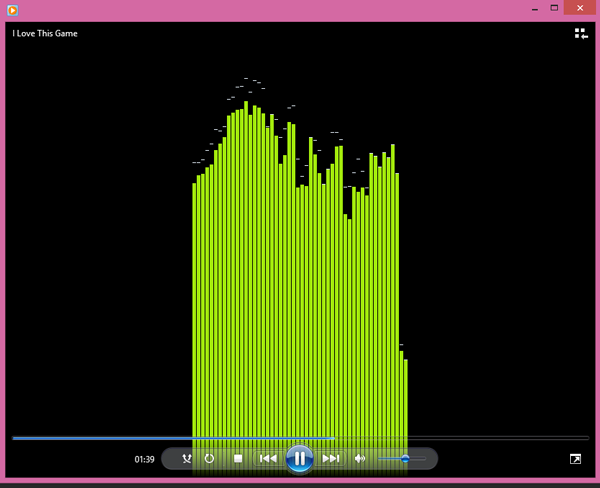

لازم به ذکر است در تمامی تست‌های پخش فیلم و موسیقی از نرم افزار Windows Media Player استفاده شده است و هیچ گونه فیلتر نرم افزاری و یا تغییراتی در اکولایزر این نرم افزار ایجاد نشده و تمامی تست‌ها با تنظیمات استاندارد و پیش فرض انجام شده‌اند.
تست‌های شنیداری Music/Movie/Gaming
-
تست‌های شنیداری (پخش فیلم)
برای این منظور از چند فیلم شاخص در ژانرهای ماجراجویی، درام و علمی تخیلی با فرمت‌های صدای 5.1 Channel و 7.1 Channel و دارای گواهینامه Dolby Digital استفاده کردیم. در حالت تنظیمات پیش فرض درایور و نرم افزار Sonic Studio شاید تنهای چیزی که با سلایق ما سازگار نبود فعال بودن افکت Reverb در تنظیمات این کارت صدا بود. از طرفی طیف فرکانس‌های میانی در محدوده Voice تا حدودی اغراق آمیز به گوش می‌رسید؛ اما عمق Bass و تفکیک صدای عالی به صورت کاملاً محسوس در مقایسه با تراشه‌های صوتی مرسوم در مادربردهای میان رده بهتر و به طور کلی صدای شنیده شده دل‌چسب‌تر است. از سوی دیگر با فعال شدن حالت Movie در پروفایل‌های آماده اکولایزر وضعیت به‌کلی تغییر می‌کند. در این حالت Bass به‌مراتب عمیق‌تر شده و ضعف اشاره شده در فرکانس میانی تا حدودی پوشش داده می‌شود ولی کماکان فرکانس‌های بالا کمتر از حد انتظار شنیده می‌شوند. این موضوع حتی با تنظیمات دستی اکولایزر هم به صورت کامل پوشش داده نمی‌شود. گویی ایسوس در طراحی فیلتر خروجی عمداً مانع عبور بدون محدودیت این طیف از فرکانس‌ها شده است. همچنین همان‌طور که اشاره شد در بخشی از تنظیمات این کارت صدا بخش تحت عنوان Virtual Surround یا صدای فراگیر در نظر گرفته شده که مخصوصاً در حین پخش فیلم کمک شایانی به افزایش هیجان و دل‌چسب‌تر شدن تجربه تماشای یک فیلم در ژانرهای ماجراجویی و علمی تخیلی در سکانس‌های هیستریک پر زد و خورد می‌کند.
در نهایت علیرغم نقاط قوت و ضعف این کارت صدا در سطوح مختلف، می‌توان نمره قبولی برای آن در این تست در نظر گرفت.
تست‌های شنیداری (پخش موسیقی)
در این تست چندین فایل موسیقی با کیفیت‌های MP3 320Kbps و FLAC 24bit 192KHz در ژانرهای Pop، Rock، Jazz، RAP و Classic را همان‌طور که اشاره شد با استفاده از یک اسپیکر دو کانال مانیتورینگ و یک هدفون حرفه ای گوش کردیم. پس از حدود 2 ساعت اعمال تنظیمات مختلف و امتحان کردن پروفایل‌های آماده متعدد به نتایجی جالبی رسیدیم.
نتایج تست پخش موسیقی در حالت اتصال به اسپیکر مانیتورینگ:
در تنظیمات پیش فرض درایور و نرم افزار همان‌طور که در تست‌های فیلم هم به آن اشاره شد افکت Reverb نقش یک مزاحم را بازی می‌کند. پس همان اول آن را غیرفعال کردیم. بدون این افکت در حالت عادی صدا کاملاً واضح تا حدودی Flat و بدون هیچ گونه نویز و کم و کاست به گوش می‌رسد. Bass نه خیلی نرم و نه خیلی خشک است ولی عمیق و دل‌چسب حس می‌شود.
نکته جالب توجه در تمامی ژانرهای موسیقی کماکان خلع حضور پررنگ طیف فرکانس‌های بالای 8Khz در خروجی است. به‌طوری که اگر طرفدار موسیقی Trance و Pop، آن هم از نوع وطنی آن هستید رک به شما بگوییم که جنس صدای این کارت صدا هیچ جوره با سلایق شما همخوانی نخواهد داشت؛ اما از آن سو طرفداران موسیقی Rock و RAP با شنیدن صدای این کارت صدا مطمئناً تحت تأثیر قرار می‌گیرند.
همچنین نکته دیگری که لازم می‌دانیم به آن اشاره کنیم انعطاف پذیری کمتر از حد انتظار این مدل در بخش اعمال تنظیمات سطوح مختلف صدا در اکولایزر 10 باند آن است. در واقع بر خلاف انعطاف پذیری بسیار عالی در برابر اعمال تغییرات در فرکانس‌های کمتر از 500Hz، هر چه بیشتر به سمت فرکانس بالا پیش می‌رویم تغییرات شنیده شده در خروجی نهایی کم رنگ‌تر می‌شوند.
نتایج تست پخش موسیقی در حالت اتصال به هدفون:
برای این منظور و جهت ارزیابی عملکرد آمپلی‌فایر هدفون این کارت صدا، کابل رابط جک 3.5mm این هدفون را به خروجی مخصوص هدفون پنل پشتی کارت متصل کردیم. در چند ثانیه اول قدرت خارق‌العاده خروجی هدفون 500mw این کارت صدا به‌شدت ما را تحت تأثیر خود قرار داد. از سوی دیگر از آنجا که این کارت صدا توانایی تطبیق امپدانس خودکار حتی با هدفون‌های با امپدانس 600 اهم را نیز داراست هیچ مشکلی با برقراری ارتباط با این هدفون 32 اهم مشاهده نکردیم. حجم و قدرت صدا فوق‌العاده بالاست و به لطف اغتشاش خروجی بسیار پایین آمپلی‌فایر قدرتمند این کارت صدا، تفکیک و وضوح صدا حتی در حداکثر حجم صدا نیز حفظ می‌شود. Bass کماکان عمیق و دل‌چسب و البته نرم‌تر از اسپیکر به گوش می‌رسد ولی حضور کم رنگ فرکانس‌های بالا کماکان حس می‌شود، البته به سبب انعطاف پذیری فوق‌العاده هدفونی که در اختیار داشتیم با فعال کردن پروفایل Music در تنظیمات نرم افزار Soinc Studio و تا حدودی اعمال تنظیمات دستی در فرکانس‌های بالای 8KHz اکولایزر، این ضعف تا حد بسیار زیادی پوشش داده می‌شود. نکته جالب توجه در این حالت دل‌چسب‌تر شدن شنیدن موسیقی با ژانرهای Pop و Trance حتی با تنظیمات مشابه در مقایسه با اسپیکر است. گویی فیلتر نهایی و جنس صدای تقویت کننده‌های عملیاتی آمپلی‌فایر هدفون به‌مراتب دقیق‌تر و مطابق سلایق طیف بیشتری از شنوندگان در نظر گرفته شده است؛ اما ناگفته نماند که هنوز با جنس صدای دل‌چسب و دوست داشتنی کارت‌های صدای متداول موجود در بازار نظیر کارت‌های صدای Creative فاصله زیادی دارد.
تست‌های شنیداری (Gaming)

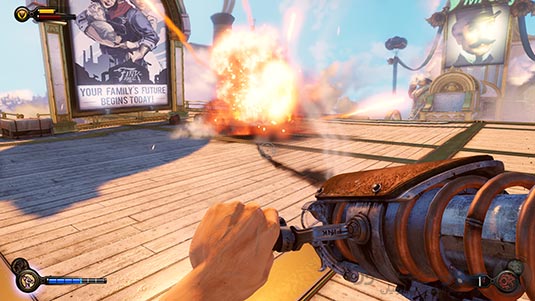

پس از 4 ساعت و اجرای چندین بازی مختلف در ژانرهای Racing، Shooter، RPG، Strategy و Sport در نهایت به این نتیجه رسیدیم که این کارت صدا اصلاً، ذاتاً و به صورت مادرزاد برای این کار ساخته شده است! لذتی که در حین انجام بازی‌های مختلف با این کارت صدا بردیم فراموش نشدی است و تاکنون با هیچ مدل مشابهی نظیر آن را تجربه نکرده بودیم! بر خلاف سایر تست‌های ما افکت Reverb در این وضعیت به‌شدت خواستنی شده بود و به‌ناچار کمی غلظت آن را نیز افزایش دادیم. به لطف وجود پروفایل‌های آماده برای ژانرهای مختلف Game همه چیز عالی و حساب شده پیش می‌رود. تأخیر در پردازش صدا به هیچ عنوان مشاهده نمی‌شود، قابلیت صدای فراگیر این کارت صدا بیش از پیش محیط اطراف شما را پر می‌کند. به‌گونه‌ای که در بازی‌های FPS دقیقاً خود را در مرکز میدان نبرد حس میکنید. همچنین به لطف نرم افزار بسیار کاربردی Soinc Radar Pro در این ژانر از بازی‌ها به سبب شناسایی دقیق محل دشمن و یا در حالت آنلاین حریف مقابل خود، همیشه شما هستید که یک قدم جلوتر خواهید بود.
جمع بندی، سخن پایانی و امتیاز شهر سخت افزار
-
جمع بندی، سخن پایانی و امتیاز شهر سخت افزار
اگر تنها از بعد سخت افزاری به کارت صدای گیمینگ ASUS STRIX RAID DLX نگاه کنیم، باید خالق آن را تحسین کنیم. ASUS در طراحی و انتخاب کامپوننت های آکوستیک مدرن حال حاضر دنیا برای این کارت صدا چیزی کم نگذاشته است. استفاده از خازن‌های مخصوص ادوات صوتی سری FG، KZ و KT ساخت کمپانی ژاپنی Nichicon در بخش فیلتر و تغذیه آمپلی‌فایر هدفون، استفاده از خازن‌های گران قیمت و کمیاب ساخت کمپانی آلمانی WIMA در بخش فیلتر خروجی‌های Center، Front و Rear، استفاده از بهترین تراشه‌های DAC و ADC ساخت کمپانی‌های معروف آمریکایی با SNR و DNR بیش از 120dB به همراه پردازنده قدرتمند CM6632AX ساخت کمپانی باسابقه C-Media همگی جزو قطعاتی هستند که نظیر آن‌ها اکثراً در سیستم‌های صوتی رده بالا و اصطلاحاً Hi-Fi مشاهده می‌شوند. از سوی دیگر کنترل باکس این کارت صدای 7.1Channel نیز از دیگر نقاط قوت این محصول محسوب می‌شود. این کنترل باکس بسیار زیبا علاوه بر اینکه دسترسی به برخی تنظیمات و پروفایل‌های آماده سطوح مختلف صدا را در سریع‌ترین زمان فراهم می‌کند، سبب دسترسی سریع کاربر به ورودی و خروجی‌های صدا می‌شود.
اما در بخش درایور و نرم افزاری که همانند سخت افزار نقش مهمی در افزایش کیفیت، وضوح و پایداری خروجی صدا دارد شاید برای ASUS هنوز اول راه باشد. اگر بخواهیم صادق باشیم امکانات و قابلیت‌های مرتبط با تنظیمات سطوح مختلف صدا و همین‌طور سامانه‌های پردازش نرم افزاری صدا به کار رفته در ASUS Sonic Studio نیاز به بهینه سازی و ارتقاء بیش از این‌ها دارد؛ اما از طرف دیگر عملکرد نرم افزار جانبی Sonic Radar Pro برای گیمرها یکی از نقاط قوت این مدل محسوب می‌شود.
همچنین همان‌طور که در تست‌های شنیداری به آن اشاره شد این مدل و در کل تمامی کارت‌های صدای سری STRIX به صورت ذاتی کارت‌های صدای گیمینگ هستند و فیلترهای خروجی و شاید تا حدودی تنظیمات سطوح مختلف صدا در درایور این مدل برای کاربردهای گیمینگ بهینه سازی شده است. نتایج تست‌های شنیداری نیز در نهایت در بر دارنده همین موضوع هستند.
پس به عنوان جمع بندی و سخن پایانی اگر گیمر حرفه ای هستید و کاربردهای گیمینگ شما به سایر کاربردهای چند رسانه‌ای مانند پخش فیلم و موسیقی، به‌مراتب اولویت بیشتری دارد و البته به دنبال بهترین آن هم با هر قیمتی هستید روی کارت صدای ASUS STRIX RAID DLX برای تکمیل Gaming PC حرفه ای خود حساب ویژه‌ای باز کنید.
نقاط قوت
- خروجی 7.1Channel به همراه کنترل باکس بسیار زیبا و البته کاربردی
- آمپلی‌فایر هدفون بسیار قدرتمند و با کیفیت
- برخورداری از خازن‌های آکوستیک حرفه ای ساخت کمپانی‌های Nichicon و WIMA
- استفاده از بهترین تراشه‌های DAC و ADC حال حاضر موجود در بازار
- عملکرد فوق‌العاده نرم افزار Sonic Radar Pro در تست‌های گیمینگ
- عملکرد مثال زدنی حالت صدای فراگیر (Virtual Surround) در خروجی نهایی
- استفاده از رگولاتورهای مجزا از نوع (LDO (Low Drop Out در بخش پاور جهت پایداری بیشتر ولتاژ تغذیه
- کارایی فوق‌العاده و مثال زدنی در تست‌های گیمینگ
نقاط ضعف
- قیمت فوق‌العاده بالا
- دل‌چسب نبودن جنس صدای خروجی در اغلب تست‌های پخش موسیقی (البته با توجه به سلایق ما)
- درایور و نرم افزار Sonic Studio نیاز به بهینه سازی‌های بیشتر دارد
- عدم پشتیانی از سیستم عامل Mac

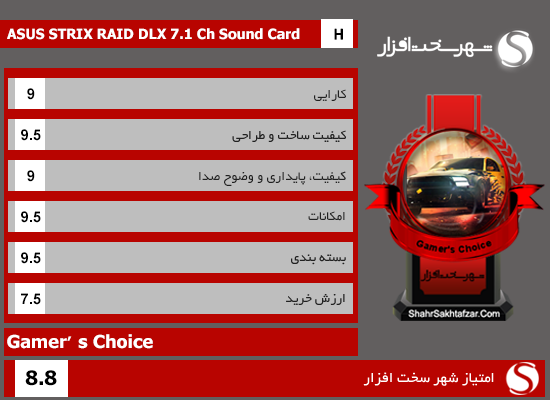

با تمامی این تفاسیر کارت صدا " ASUS STRIX RAID DLX" موفق به کسب امتیاز 8.8 و نشان "Gamer’s Choice" و ریز امتیازات زیر در کلاس محصولات (H (High End از لابراتوار شهر سخت افزار شد.
نکته مهم: تمامی مراحل نگارش این بررسی اعم از تست ها، عکس ها، ویدئوها، نمودارها و تحلیل ها همگی در لابراتوار تخصصی شهرسخت افزار انجام شده است. این بررسی هیچ منبع داخلی و خارجی ندارد.
