بررسی تخصصی مادربرد MSI X299 SLI PLUS؛ تحت هر شرایطی حرفه‌ای باشید

MSI X299 SLI PLUS که عضو آخرین بازمانده سری مادربردهای غیر گیمینگ MSI محسوب می‌شود با قیمت جهانی حدوداً 260 دلار روانه بازار شده و از این حیث جزء مادربردهای ارزان قیمت محسوب می‌شود. نکته جالب در مورد این مادربرد امکانات متعدد و بسیار کاربردی در کنار کیفیت ساخت بسیار خوب علی‌رغم قیمت بسیار مناسب آن است.



مقدمه
چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 2 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با معماری Skylake-X و Kaby Lake-X به همراه مادربردهای با چیپست Intel X299 را رسماً معرفی و روانه بازار کرد.

این پلتفرم را می‌توان انقلابی عظیم در سری محصولات HEDT دسکتاپ اینتل قلمداد کرد. چرا که برای اولین بار پای سری پردازنده‌های Core i5 با قابلیت پشتیبانی از حافظه‌های دوکاناله و پردازنده‌های Core i9 دارای 12/14/16 و حتی 18 هسته فیزیکی نیز به این سری باز شده است! البته اینتل پردازنده‌های با تعداد هسته‌های بیشتر را تاکنون در غالب پردازنده‌های Workstation خانواده Xeon نیز معرفی و روانه بازار کرده بود. ولی این اولین بار است که این پردازنده‌ها را آن هم با قیمت به مراتب کمتر در سری پردازنده‌های Desktop مشاهده می‌کنیم. تمامی این‌ها مرهون کارایی بالا و قیمت بسیار پایین پردازنده‌های AMD RYZEN است که در نهایت به نفع خریداران نهایی تمام شده است.

طی هفته‌های اخیر با بررسی 3 مادربرد گیمینگ و رده بالا برندهای مختلف از این پلتفرم در خدمت شما کاربران حرفه‌ای شهر سخت افزار بودیم؛ اما علیرغم اینکه شاید سهم عمده بازار کامپیوترهای دسکتاپ را گیمرها و سیستم‌های گیمینگ و چند رسانه‌ای قبضه کرده باشند، همواره سهم کامپیوترهای دسکتاپ Workstation نیز از بازار، درصد قابل توجهی را شامل می‌شود. از سوی دیگر پتانسیل بسیار بالای پردازنده‌های گران قیمت این پلتفرم نیز در کاربردهای فنی، مهندسی، CAD، ساخت و ویرایش محتوای 2D,3D و چند رسانه‌ای و ... به‌گونه‌ای است که این پلتفرم را به انتخاب شماره یک حرفه‌ای‌های این وادی تبدیل کرده است.

به همین دلیل کمپانی‌های تولید کننده مادربرد همواره چند مدل رده پایین، میان رده و رده بالا از مادربردهای سری Workstation طراحی و روانه بازار می‌کنند. در این نوع مادربردها که معمولاً قیمت به مراتب کمتری نسبت به مدل‌های گیمینگ دارند دوام بالای قطعات و امکانات سخت افزاری مادربرد در اولویت قرار داده می‌شود و بر خلاف مدل‌های گیمینگ دیگر خبری از سیستم‌های صوتی و شبکه گیمینگ پیشرفته، قابلیت‌ها و امکانات مخصوص اورکلاکینگ، نورپردازی پرو پیمان و ظاهر شیک و دلربای مادربردهای این سری نیست.

دفتر کمپانی MSI در ایران چندی پیش یکی از مادربردهای خوش قیمت و میان رده سری Workstation خود را جهت تست و بررسی به لابراتوار شهر سخت افزار ارسال کرد.

MSI X299 SLI PLUS که عضو آخرین بازمانده سری مادربردهای غیر گیمینگ کمپانی MSI یعنی سری PRO محسوب می‌شود با قیمت جهانی حدوداً 260 دلار روانه بازار شده و از این حیث جزو مادربردهای ارزان قیمت این پلتفرم محسوب می‌شود. نکته جالب در مورد این مادربرد امکانات متعدد و بسیار کاربردی در کنار کیفیت ساخت بسیار خوب علیرغم قیمت بسیار مناسب آن است. از جمله مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد می‌توان به موارد زیر اشاره کرد:

  • پشتیانی از ماژول‌های 4 کاناله حافظه RAM با فرکانس بیش از 4133MHz و 2 کاناله با فرکانس بیش از 4500MHz
  • برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس
  • همراه داشتن جدیدترین نسخه سیستم صوتی بسیار باکیفیت Audio Boost 4 مبتنی بر Codec صوتی جدید Realtek ALC1220
  • برخوردار از 2 درگاه Gigabit Ethernet مبتنی بر مدرن‌ترین تراشه‌های ساخت کمپانی اینتل
  • بهره‌مند از 2 اسلات Ultra-Fast M.2 PCIe Gen3 x4 32Gb/s و یک درگاه U.2 32 Gb/s به همراه پشتیبانی از Intel® Optane™ Memory
  • پشتیبانی از پیکربندی‌های 3 گانه (3-way) NVIDIA SLI™ و AMD Crossfire™
  • کیفیت ساخت بالا در کنار پیاده سازی پروتکشن های ایمنی مدرن متعدد جهت تضمین عمر بالا
  • نورپردازی بسیار زیبا و خلاقانه تحت عنوان MYSTIC LIGHT MSI

در این بررسی ابتدا به صورت اجمالی به معرفی پلتفرم جدید HEDT اینتل که شامل چیپست Intel X299 و پردازنده‌های جدید مبتنی بر سوکت LGA2066 می‌پردازیم. در ادامه نیز به بررسی سخت‌افزاری این مادربرد می‌پردازیم. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی آن‌ها را با تست‌های مدیریت مصرف انرژی، حرارتی و کارایی محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی در خدمت شما خواهیم بود.



MSI X299 SLI PLUS که عضو آخرین بازمانده سری مادربردهای غیر گیمینگ MSI محسوب می‌شود با قیمت جهانی حدوداً 260 دلار روانه بازار شده و از این حیث جزء مادربردهای ارزان قیمت محسوب می‌شود. نکته جالب در مورد این مادربرد امکانات متعدد و بسیار کاربردی در کنار کیفیت ساخت بسیار خوب علی‌رغم قیمت بسیار مناسب آن است.



مقدمه
چند روز پس از عرضه پردازنده‌های AMD RYZEN زمزمه‌هایی مبنی بر عرضه زودتر از موعد پردازنده‌های نسل جدید HEDT اینتل در فضای مجازی پخش شد تا همین 2 ماه پیش که در قدم اول اینتل پلتفرم مبتنی بر پردازنده‌های با معماری Skylake-X و Kaby Lake-X به همراه مادربردهای با چیپست Intel X299 را رسماً معرفی و روانه بازار کرد.

این پلتفرم را می‌توان انقلابی عظیم در سری محصولات HEDT دسکتاپ اینتل قلمداد کرد. چرا که برای اولین بار پای سری پردازنده‌های Core i5 با قابلیت پشتیبانی از حافظه‌های دوکاناله و پردازنده‌های Core i9 دارای 12/14/16 و حتی 18 هسته فیزیکی نیز به این سری باز شده است! البته اینتل پردازنده‌های با تعداد هسته‌های بیشتر را تاکنون در غالب پردازنده‌های Workstation خانواده Xeon نیز معرفی و روانه بازار کرده بود. ولی این اولین بار است که این پردازنده‌ها را آن هم با قیمت به مراتب کمتر در سری پردازنده‌های Desktop مشاهده می‌کنیم. تمامی این‌ها مرهون کارایی بالا و قیمت بسیار پایین پردازنده‌های AMD RYZEN است که در نهایت به نفع خریداران نهایی تمام شده است.

طی هفته‌های اخیر با بررسی 3 مادربرد گیمینگ و رده بالا برندهای مختلف از این پلتفرم در خدمت شما کاربران حرفه‌ای شهر سخت افزار بودیم؛ اما علیرغم اینکه شاید سهم عمده بازار کامپیوترهای دسکتاپ را گیمرها و سیستم‌های گیمینگ و چند رسانه‌ای قبضه کرده باشند، همواره سهم کامپیوترهای دسکتاپ Workstation نیز از بازار، درصد قابل توجهی را شامل می‌شود. از سوی دیگر پتانسیل بسیار بالای پردازنده‌های گران قیمت این پلتفرم نیز در کاربردهای فنی، مهندسی، CAD، ساخت و ویرایش محتوای 2D,3D و چند رسانه‌ای و ... به‌گونه‌ای است که این پلتفرم را به انتخاب شماره یک حرفه‌ای‌های این وادی تبدیل کرده است.

به همین دلیل کمپانی‌های تولید کننده مادربرد همواره چند مدل رده پایین، میان رده و رده بالا از مادربردهای سری Workstation طراحی و روانه بازار می‌کنند. در این نوع مادربردها که معمولاً قیمت به مراتب کمتری نسبت به مدل‌های گیمینگ دارند دوام بالای قطعات و امکانات سخت افزاری مادربرد در اولویت قرار داده می‌شود و بر خلاف مدل‌های گیمینگ دیگر خبری از سیستم‌های صوتی و شبکه گیمینگ پیشرفته، قابلیت‌ها و امکانات مخصوص اورکلاکینگ، نورپردازی پرو پیمان و ظاهر شیک و دلربای مادربردهای این سری نیست.

دفتر کمپانی MSI در ایران چندی پیش یکی از مادربردهای خوش قیمت و میان رده سری Workstation خود را جهت تست و بررسی به لابراتوار شهر سخت افزار ارسال کرد.

MSI X299 SLI PLUS که عضو آخرین بازمانده سری مادربردهای غیر گیمینگ کمپانی MSI یعنی سری PRO محسوب می‌شود با قیمت جهانی حدوداً 260 دلار روانه بازار شده و از این حیث جزو مادربردهای ارزان قیمت این پلتفرم محسوب می‌شود. نکته جالب در مورد این مادربرد امکانات متعدد و بسیار کاربردی در کنار کیفیت ساخت بسیار خوب علیرغم قیمت بسیار مناسب آن است. از جمله مهم‌ترین ویژگی‌ها و قابلیت‌های این مادربرد می‌توان به موارد زیر اشاره کرد:

  • پشتیانی از ماژول‌های 4 کاناله حافظه RAM با فرکانس بیش از 4133MHz و 2 کاناله با فرکانس بیش از 4500MHz
  • برخورداری از پورت‌های متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس
  • همراه داشتن جدیدترین نسخه سیستم صوتی بسیار باکیفیت Audio Boost 4 مبتنی بر Codec صوتی جدید Realtek ALC1220
  • برخوردار از 2 درگاه Gigabit Ethernet مبتنی بر مدرن‌ترین تراشه‌های ساخت کمپانی اینتل
  • بهره‌مند از 2 اسلات Ultra-Fast M.2 PCIe Gen3 x4 32Gb/s و یک درگاه U.2 32 Gb/s به همراه پشتیبانی از Intel® Optane™ Memory
  • پشتیبانی از پیکربندی‌های 3 گانه (3-way) NVIDIA SLI™ و AMD Crossfire™
  • کیفیت ساخت بالا در کنار پیاده سازی پروتکشن های ایمنی مدرن متعدد جهت تضمین عمر بالا
  • نورپردازی بسیار زیبا و خلاقانه تحت عنوان MYSTIC LIGHT MSI

در این بررسی ابتدا به صورت اجمالی به معرفی پلتفرم جدید HEDT اینتل که شامل چیپست Intel X299 و پردازنده‌های جدید مبتنی بر سوکت LGA2066 می‌پردازیم. در ادامه نیز به بررسی سخت‌افزاری این مادربرد می‌پردازیم. برای همین منظور ابتدا سری به بخش Bios می‌زنیم، سپس عیار کیفیت و کارایی آن‌ها را با تست‌های مدیریت مصرف انرژی، حرارتی و کارایی محک می‌زنیم و درنهایت نیز با تحلیل نتایج و جمع‌بندی نهایی در خدمت شما خواهیم بود.



مختصری در مورد پردازنده‌های با معماری Skylake-X, Kaby Lake-X و چیپست Intel X299

مختصری در مورد پردازنده‌های  Skylake-X ،Kaby Lake-X و چیپست Intel X299
اینتل پردازنده‌های رده بالا موسوم به HEDT جدید خود را از سری X معرفی کرده. است این پردازنده‌ها در برگیرنده مدل‌های 4،6، 8، 10، 12، 14، 16 و 18 هسته‌ای هستند و تحت نام‌های  i5،Core i7  i9 و عرضه می‌شوند. افزون بر افزایش تعداد هسته‌های پردازشی، یکی از تغییرات مهم کاهش چشمگیر قیمت‌گذاری اینتل است. سری i9 در برگیرنده مدل‌های 10 الی 18 هسته‌ای است و مدل‌های 4، 6 و 8 هسته‌ای تحت سری‌های i5 و i7 عرضه می‌شوند.

مهم‌ترین تغییرات
پردازنده‌های جدید اینتل مبتنی بر چیپست X299 و سوکت جدید LGA 2066 هست که با نام R4 نیز شناخته می‌شود. مدل‌های چهار هسته‌ای این سری مبتنی بر ریزمعماری Kaby Lake-X اما مدل‌های 8 هسته‌ای و بالاتر مبتنی بر ریزمعماری Skylake-X هستند. پردازنده‌های چهار هسته‌ای با به‌کارگیری فناوری ساخت 14 نانومتری بهبود یافته (موسوم به +14) اما دیگر مدل‌ها با فناوری ساخت 14 نانومتری معمولی تولید می‌شوند. در نسل‌های پیشین پردازنده‌های HEDT اینتل فاقد مدل‌های رده معمولی بودند اما حالا شاهد اضافه شدن مدل‌های 4 هسته‌ای Kaby Lake-X هستیم که قیمت آن‌ها نزدیک به پردازنده‌های رده مصرف کننده این کمپانی هستند.

یکی دیگر از تغییرات قابل توجه، افزایش فرکانس هسته است. مدل 10 هسته‌ای i9-7900X با Threadا20 دارای فرکانس پایه هسته 3.3 گیگاهرتز اما فرکانس بوست 4.3 گیگاهرتز با TurboBoost 2.0 و فرکانس بوست خارق‌العاده 4.5 گیگاهرتز با TurboBoost 3.0 است که حاکی از پتانسیل اورکلاکینگ نسبتاً بالای آن‌ها است.

اینتل همچنین ساختار حافظه کش را به‌منظور افزایش کارایی متحول کرده است. به ادعای اینتل پردازنده‌های سری i9 در پردازش تک هسته‌ای 15 درصد و در پردازش‌های چند هسته‌ای 10 درصد کارایی بهتری در مقایسه با نسل قبل ارائه می‌کنند.

تمامی پردازنده‌های جدید مبتنی بر سوکت پردازنده جدید LGA 2066 و چیپست X299 هستند که با کُد Basin Falls شناخته می‌شود. اینتل با چیپست X299 از چیپست های مخصوص سرور فاصله گرفته و حالا چیپست پلتفرم HEDT کمپانی بیشتر به چیپست های رده مصرف کننده نزدیک‌تر است که نتیجه آن ارائه قابلیت‌های معمول در کنار ویژگی‌های همیشگی پلتفرم HEDT است.

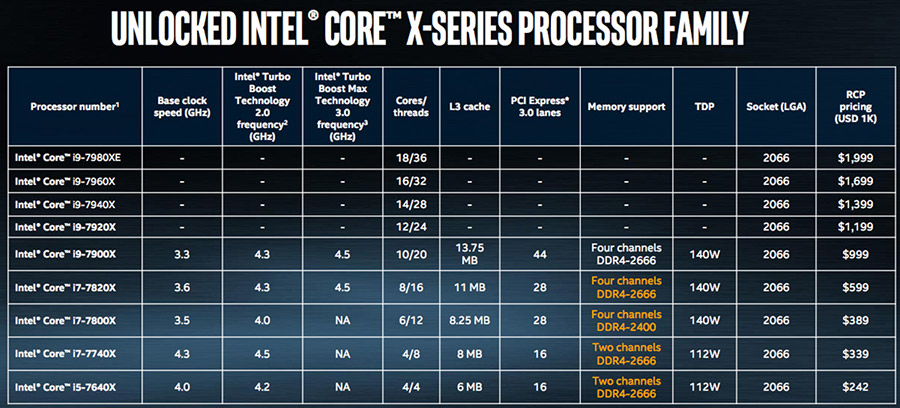

لیست پردازنده‌ها
اینتل ابتدا تنها مدل‌های 4 تا 12 هسته‌ای را معرفی کرد اما می‌دانیم مدل‌های 12، 14، 16 و هسته‌ای نیز در راه‌اند. اینتل بعدتر مدل‌های 14 هسته‌ای تا 18 هسته‌ای نیز را عرضه می‌کند. جدول زیر لیست پردازنده‌های جدید اینتل را نشان می‌دهد:

اولین چیزی که درباره جدیدترین پردازنده‌های اینتل جلب توجه می‌کند، قیمت گذاری جدید است. اینتل در نسل گذشته مدل 10 هسته‌ای Broadwell-E i7-6950X را با قیمت 1723 دلار عرضه کرد اما حالا مدل 10 هسته‌ای Skylake-X i9-7900X با قیمت تنها 1000 دلار عرضه می‌شود. همچنین قیمت پردازنده‌های 8 هسته‌ای از 1089 دلار به 599 دلار کاهش یافته. هم زمان قیمت مدل‌های 6 هسته‌ای از 583 دلار به 389 دلار کاهش یافته است که نمی‌تواند با عرضه پردازنده‌های AMD Ryzen بی‌ارتباط باشد.

مدل‌های Skylake-X مبتنی بر تراشه‌های Skylake Xeon HCC، MCC و LCC هستند که به ترتیب HCC رده بالاترین آن‌ها، MCC میان رده و LCC رده پایین‌ترین آن‌ها است. اینتل فرکانس حافظه قابل پشتیبانی را جز در دو مدل i7-7800X و i7-7820X به 2666 مگاهرتز افزایش داده است. اینتل فرکانس حافظه قابل پشتیبانی توسط مدل‌های رده بالاتر را اعلام نکرده اما انتظار می‌رود آن‌ها هم از فرکانس 2666 مگاهرتز پشتیبانی کنند.

مدل‌های Kaby Lake-X حداکثر از 64 گیگابایت حافظه رم DDR4 تحت پیکربندی دو کاناله (Dual Channel) پشتیبانی می‌کنند اما مدل‌های Skylake-X حداکثر از 128 گیگابایت حافظه تحت پیکربندی چهار کاناله (Quad Channel) پشتیبانی می‌کنند. i5-7640X و i7-7740X دارای توان حرارتی 112 وات هستند اما دیگر مدل‌های زیر 12 هسته دارای توان حرارتی 140 وات هستند. در همین حال می‌دانیم مدل 18 هسته‌ای دارای توان حرارتی 165 وات است.

 Core i9-7980XE با برخورداری از 18 هسته پردازشی فیزیکی با Threadا36 رده بالاترین و گران قیمت‌ترین مدل این سری از پردازنده‌های اینتل است که با قیمت 1999 دلار عرضه می‌شود. به ادعای اینتل این اولین پردازنده رده دسکتاپ دنیا با قدرت پردازشی ترا فلاپی است. این پردازنده از افزونه 512 بیتی AVX-512 پشتیبانی می‌کند و همانند دیگر پردازنده‌های سری X نیز از فناوری حافظه Optane پشتیبانی می‌کند.

افزایش سرعت

اینتل پشتیبانی از فناوری‌های TurboBoost 2.0 و 3.0 را در این پردازنده‌ها نیز پیاده سازی کرده اما حالا شاهد معرفی گونه بهبود یافته‌ای از فناوری TurboBoost 3.0 هستیم که بار پردازشی را به دو هسته سریع‌تر واگذار می‌کند. در نسل قبل TurboBoost 3.0 تنها یک هسته پردازشی مورد استفاده قرار می‌گرفت آن هم به اجرای برنامه ویژه نیاز داشت اما حالا با نسخه بهبود یافته نه تنها از دو هسته استفاده می‌شود، بلکه تحت سیستم عامل ویندوز 10 به اجرای برنامه مکمل نیاز نیست و به‌طور خودکار کنترل می‌شود.

اینتل حجم حافظه کش سطح سوم مشترک (L3) را کاهش داده و از آرایش اشتراکی به غیر اشتراکی (اختصاصی) مهاجرت کرده که ظاهراً در نتیجه به‌کارگیری الگوریتم‌های بهینه کش سازی است که باعث مؤثر واقع شدن کش سطح دوم و کاهش نیاز به مراجعه به کش سطح سوم شده است. همچنین اینتل حجم حافظه کش سطح اول را چهار برابر کرده و از 256 کیلوبایت به 1 مگابایت افزایش یافته که در افزایش کارایی پردازش‌های multi-threaded مؤثر است.

دو پردازنده Skylake-X i7-7800X و i7-7820X دارای 28 خط ارتباطی PCIe 3.0 هستند اما مدل‌های دیگر همگی دارای 44 خط هستند. درست همان‌طور که انتظار می‌رفت مدل‌های Kaby Lake-X دارای 16 خط ارتباطی هستند. لازم به ذکر است تمامی مدل‌های این سری ضریب باز بوده و از طریق افزایش ضریب قابل اورکلاک هستند.

  • مدل‌های چهار هسته‌ای Kaby Lake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند
  • مدل‌های شش و هشت هسته‌ای Skylake-X دارای 28 خط ارتباطی  PCI-Express Lanes 3.0 هستند
  • مدل‌های ده هسته‌ای Skylake-X دارای 16 خط ارتباطی  PCI-Express Lanes 3.0 هستند

همچنین اینتل امکان تغییر نسبت آفست AVX-512 را اضافه کرده که یک قابلیت سودمند برای دست یابی به اورکلاک های بالاتر تحت بنچ مارک‌های غیر AVX است. این کمپانی نه تنها قابلیت تقلیل و ثابت نگه داشتن (Trim) ولتاژ کنترلر حافظه را اضافه کرده، بلکه شاهد بازگشت قابلیت اورکلاکینگ PEG (PCIe) و DMI هستیم. قابلیت اورکلاک کردن DMI به‌طور ویژه در عبور از محدودیت‌های پهنای باند سودمند است. همچنین اینتل طرح‌های گارانتی قابل انتخاب برای پردازنده‌های خود را یک مرحله دیگر گسترش داده و حالا می‌توان طرح گارانتی با پوشش خرابی‌های ناشی از اورکلاکینگ را نیز انتخاب کرد.

چیپست X299 با اسم رمز  Basin Falls

پردازنده‌های Kaby Lake-X و Skylake-X مبتنی بر سوکت جدید LGA 2066 (R4) و چیپست X299 هستند. این چیپست یک تغییر اساسی در استراتژی اینتل در استفاده از چیپست های مخصوص سرور برای پلتفرم HEDT است و حالا با یک چیپست مصرف کننده پسند تر روبرو هستیم.

 X299 دارای رابط DMI 3.0 است که با PCIe 3.0 x4 برابری می‌کند. همچنین این چیپست دارای دیگر قابلیت‌های رایج چون هشت درگاه SATA 3.0 و 10 درگاه USB 3.0 است،  با این حال خبری از پشتیبانی ذاتی از USB 3.1 نیست.

این چیپست همچنین دارای در مجموع 30 خط ارتباطی پرسرعت موسوم به HSIO و قابلیت پشتیبانی از حداکثر سه رسانه ذخیره سازی RST PCIe 3.0 x4 است. همچنین این چیپست دارای LAN PHY جدید I218 است.

سازگاری کولر
خوشبختانه اینتل فاصله حفره‌های محل قرارگیری خنک کننده را تغییر نداده و می‌توان از کولرهای سازگار با سوکت LGA 2011-3 برای سوکت LGA 2066 نیز استفاده کرد.


بسته بندی و محتویات داخل جعبه

بسته‌بندی و محتویات داخل جعبه

بر خلاف مادربردهای گیمینگ و همانند سایر مادربردهای جدید سری PRO کمپانی MSI طراحی روی جعبه بسیار ساده و با پس زمینه یکدست مشکی در نظر گرفته شده است. خبری از تصویر بزرگ مادربرد بر روی جعبه نیست و لوگو کمپانی MSI به همراه مدل تجاری این مادربرد شاخص‌ترین مندرجات روی جعبه محسوب می‌شوند.

علاوه بر موارد فوق لوگوهای مربوط به چیپست و پردازنده‌های نسل جدید اینتل، به همراه نشان‌های مرتبط با پشتیبانی این مادربرد از واقعیت مجازی (VR)، نورپردازی با RGB LED تحت عنوان MYSTIC LIGHT و محوری‌ترین امکانات این مادربرد نظیر اسلات های M.2 X4 و دو درگاه شبکه Gigabit Ethernet سایر مندرجات روی این جعبه را تشکیل می‌دهند.

این جعبه با ابعاد 345mm x 269mm x 79mm همراه با تمام محتویات داخلش حدوداً 1853 گرم وزن دارد و با توجه به وزن کم آن هیچ نوع دستگیره‌ای برای حمل راحت‌تر آن در نظر گرفته نشده است.

تقریباً از اکثر فضای پشت جعبه برای معرفی خصوصیات این مادربرد استفاده شده است. اشاره به محوری‌ترین قابلیت‌های این مدل، مشخصات فنی، تصویری بزرگ از مادربرد و پنل پشتی به همراه تشریح قابلیت‌ها و امکانات پورت‌های تعبیه شده در آن و توضیح مختصر در مورد امکانات خاص این مادربرد به همراه تصاویر مربوطه، از مهم‌ترین مندرجات این بخش محسوب می‌شوند.

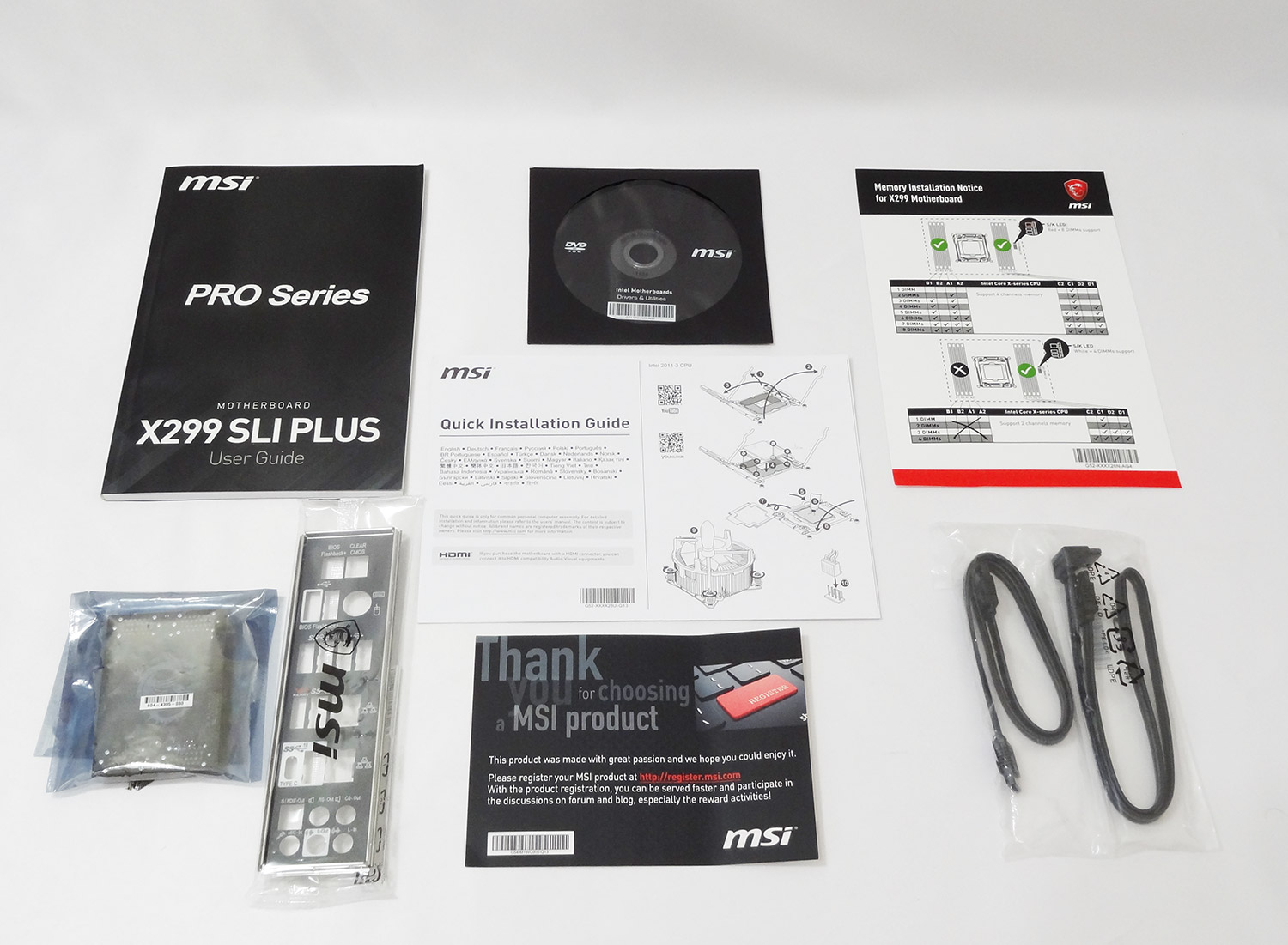

با توجه به کلاس و رنج قیمت این مادربرد، محتویات داخل جعبه حداقل‌های ممکن را شامل می‌شوند! یعنی اگر پل SLI-HB را از آن‌ها فاکتور بگیریم محتویات داخل جعبه با مادربردهای زیر 70 دلار هیچ تفاوتی ندارد! حقیقتاً MSI در حق این مادربرد 260 دلاری و خریداران آن کم لطفی کرده است! در واقع پنل پشتی مادربرد، دو عدد کابل SATA به همراه دفترچه‌های راهنما و DVD راه انداز اندک محتویات داخل جعبه این مادربرد هستند.

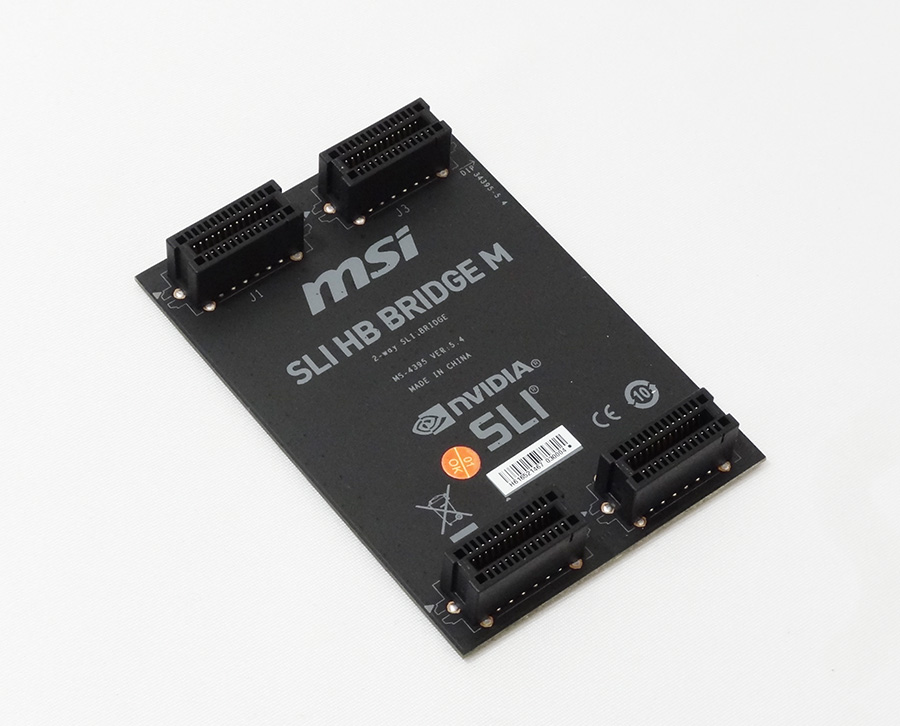

در تصویر بالا پل بسیار ارزشمند و کمیاب SLI-HB موجود در محتویات جعبه این مادربرد را ملاحظه می‌کنید. پل SLI-HB در افزایش بازدهی پیکربندی SLI کارت‌های گرافیک رده‌بالای GeForce GTX 1070/1080 نقش مهمی را ایفا می‌کند. ناگفته نماند لوگو دراگون چاپ شده بر روی آن ظاهر دل‌چسب‌تری به این برد بخشیده است.



مشخصات فنی و نمای ظاهری

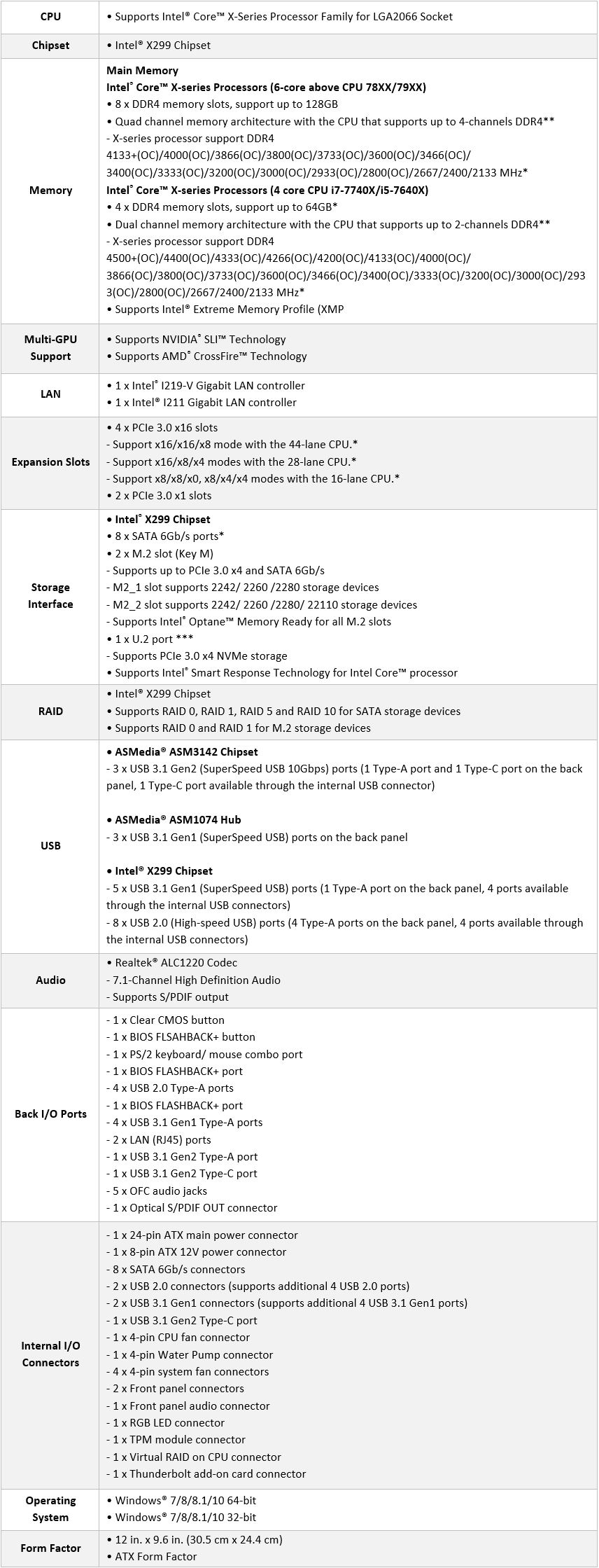

در ابتدا لازم می‌دانیم مشخصات فنی این مادربرد را با استناد به وب سایت رسمی کمپانی MSI ملاحظه کنید:

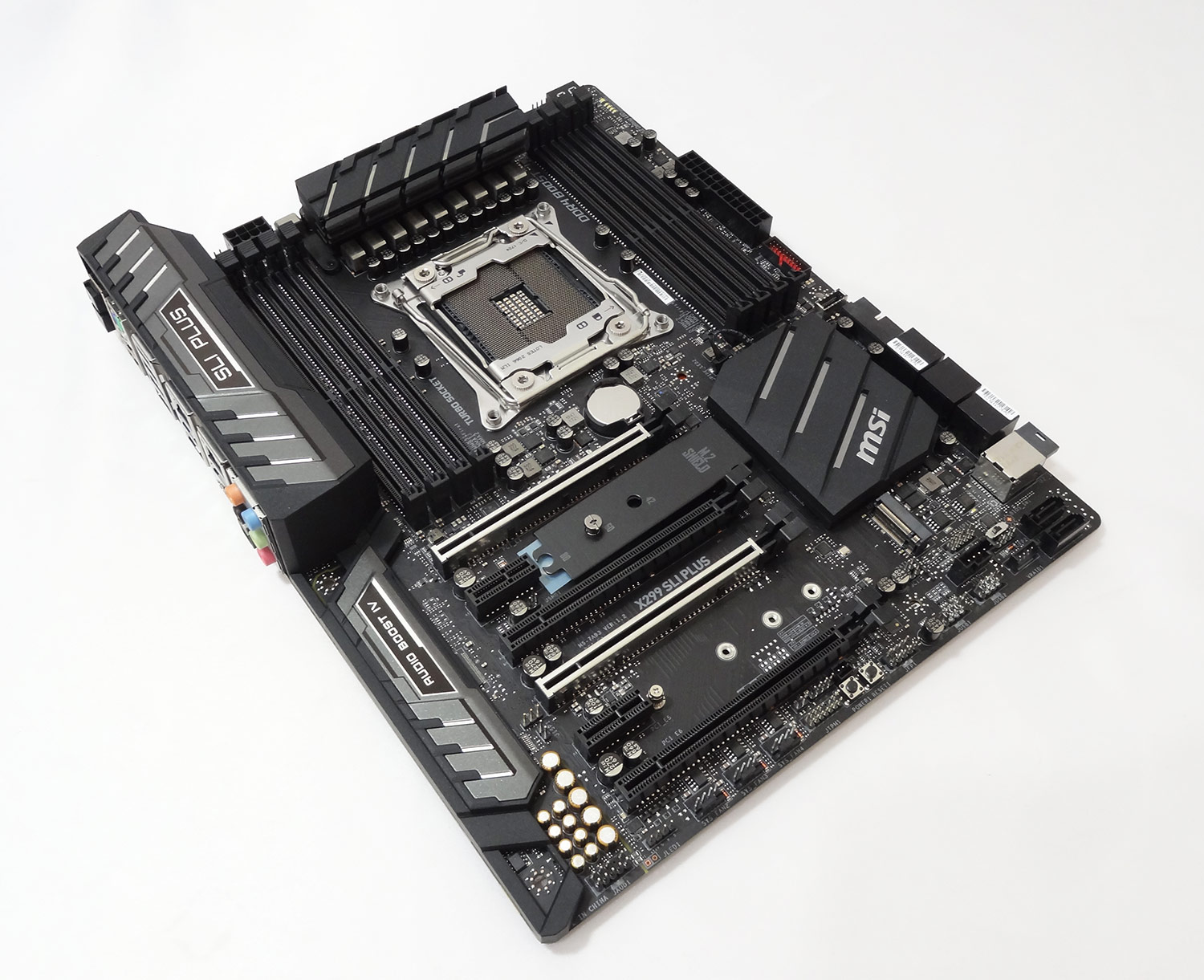

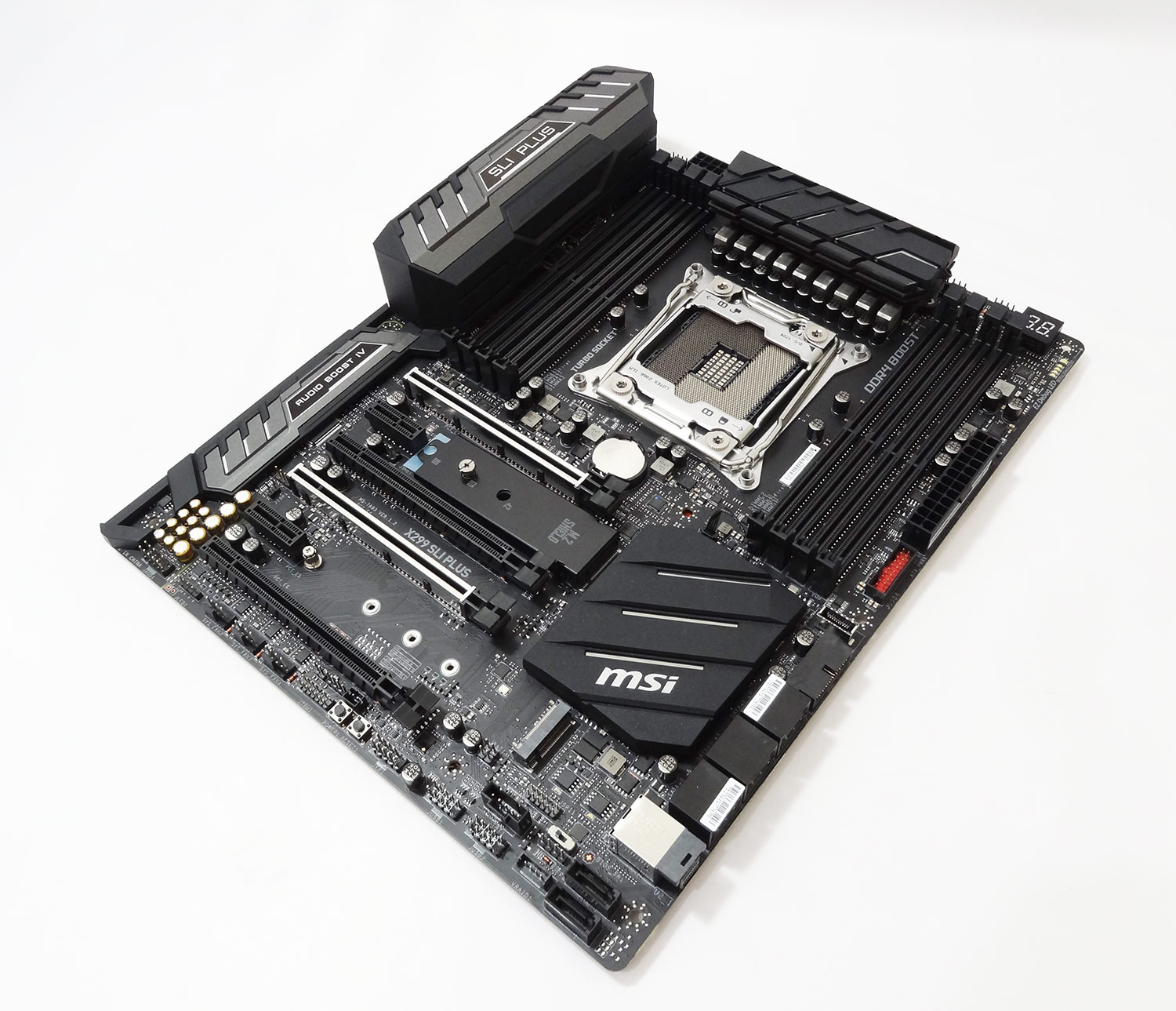

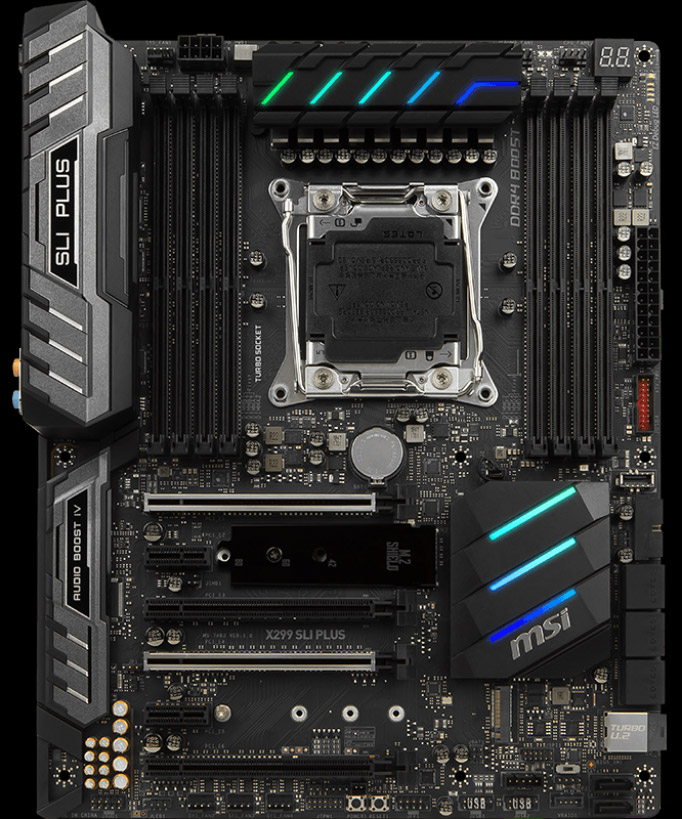

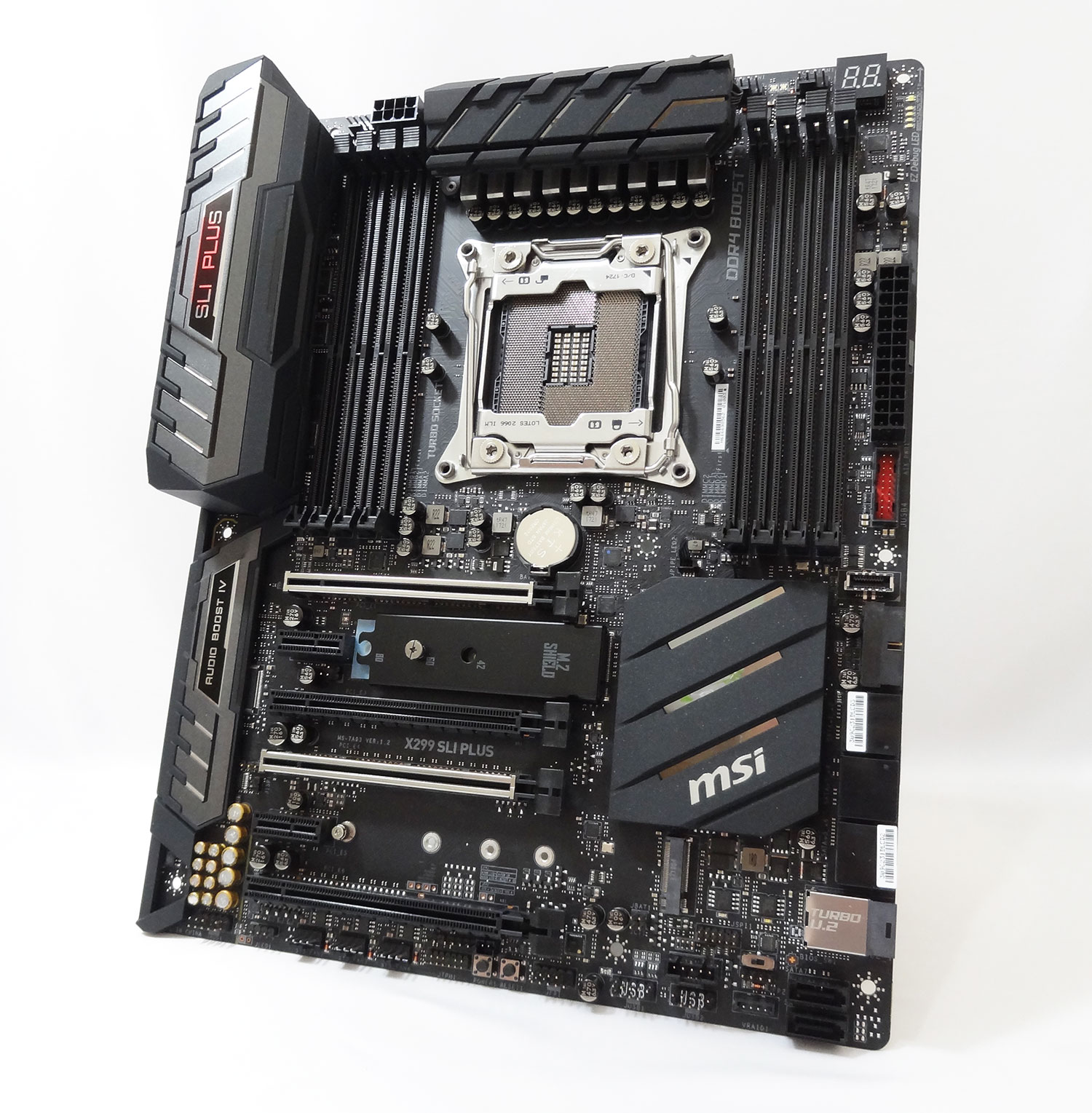

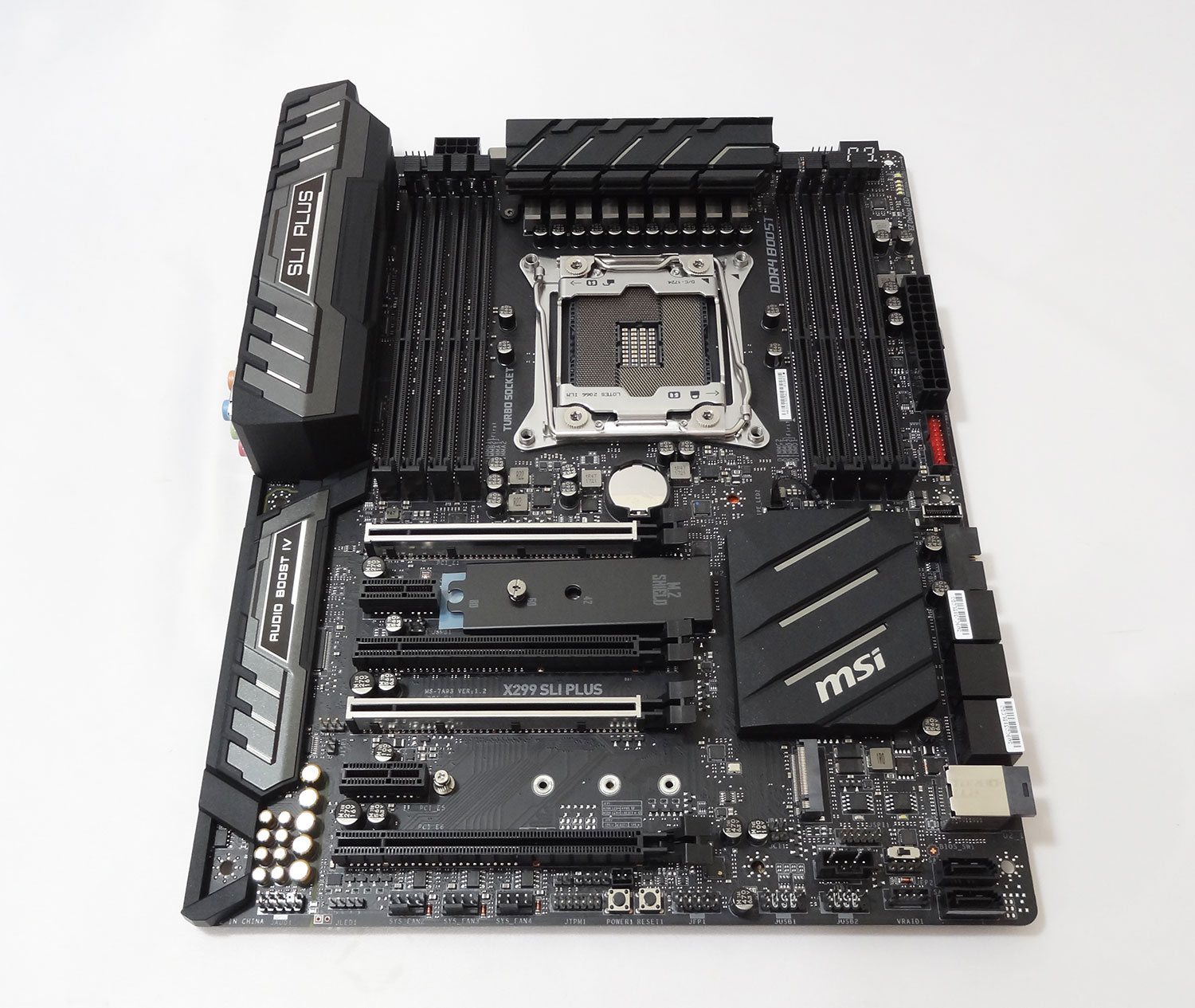

از رنگ و لعاب تمام مشکی PCB گرفته تا اسلات ها، هیت سینک‌ها و کاور پلاستیکی در نظر گرفته شده برای پورت‌های پنل پشتی و قطعات سیستم صوتی همگی کاملاً مشکی رنگ در نظر گرفته شده‌اند و بر خلاف مادربردهای جدید شکل و شمایل هیت سینک‌ها نیز کاملاً موزون و ساده در نظر گرفته شده است. در واقع از نظر ظاهری چیز خاصی در این مدل مشاهده نمی‌شود و همه چیز ساده و در عین حال موزون و معقول در نظر گرفته شده است.


PCB هشت لایه این مادربرد که البته کمتر در این رنج قیمت مشاهده می‌شوند با داشتن ابعاد 30.5cm x 24.4cm در کلاس مادربردهای ATX طبقه می‌شود و از این حیث تقریباً حتی در کیس‌ های رده پایین و متوسط موجود در بازار نیز بدون مشکل نصب خواهد شد.

با توجه به کلاس قیمت این مادربرد و امکانات در نظر گرفته شده برای آن تراکم قطعات بر روی PCB در حد معمول است.

 یکی از نقاط قوت این مادربرد استفاده از دو لایه کاملاً مجزا GND منشعب شده از دولایه مختلف از PCB در حفره‌های نصب پیچ است. این قابلیت تحمل مادربرد را در تخلیه بارهای الکترواستاتیک به‌مراتب افزایش داده و مانع از معیوب شدن مادربرد در بدترین شرایط ممکن می‌شود.

علاوه بر این پشتیبانی این مادربرد از استاندارد نظامی Military Class 6 ایمنی و صحت عملکرد آن را در بدترین شرایط آب و هوایی نظیر رطوبت و حرارت بالا تضمین می‌کند. این در حالی است که این مادربرد به پروتکشن هایی نظیر حافظت در برابر رطوبت بالا، حرارت بالا، امواج الکترومغناطیسی و اتصال کوتاه نیز مجهز شده است.

به‌واسطه فرآیند تولید تمام خودکار، دیگر مادربردی را می‌توان پیدا کرد که کیفیت ساخت و لحیم کاری بی‌کیفیتی داشته باشد. این مادربرد نیز از این قاعده مستثنا نیست. همان‌طور که در تصویر بالا ملاحظه می‌کنید هیت سینک‌ها و محافظ‌های پلاستیکی تعبیه شده بر روی PCB به‌واسطه 10 پیچ معمولی و فنر بر روی این برد نصب می‌شوند. همچنین به جهت تثبیت هر چه بیشتر هیتسینک مدار رگولاتور ولتاژ پردازنده و جذب حرارت منتقل شده به پشت PCB توسط این بخش، یک تسمه فلزی در پشت مدار VRM تعبیه شده است.

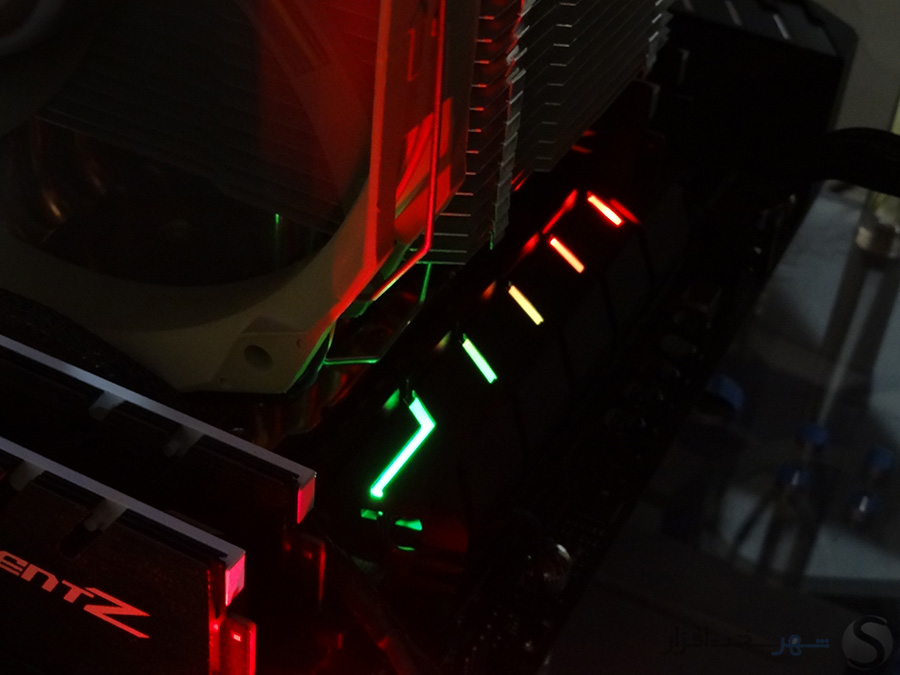

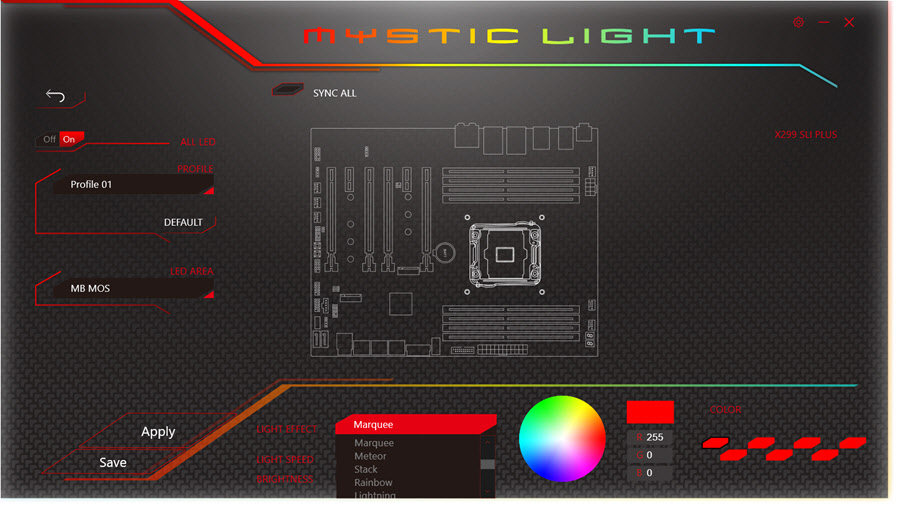

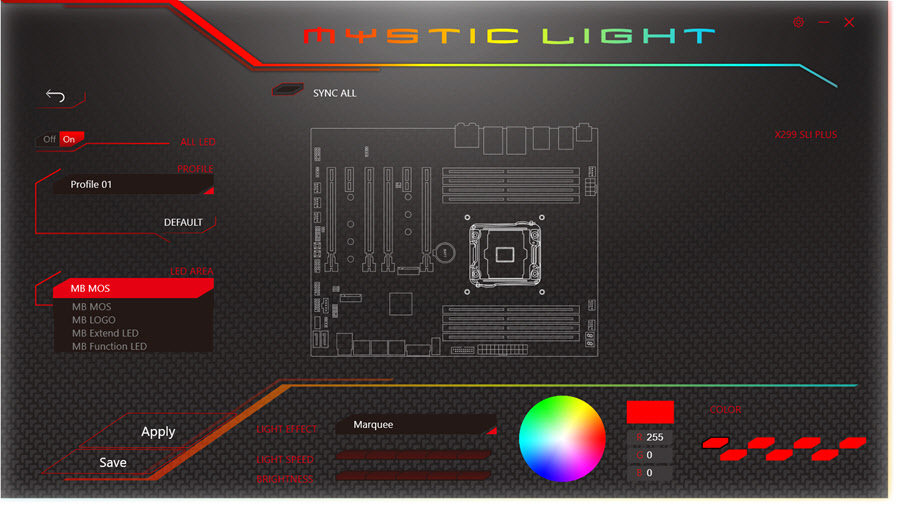

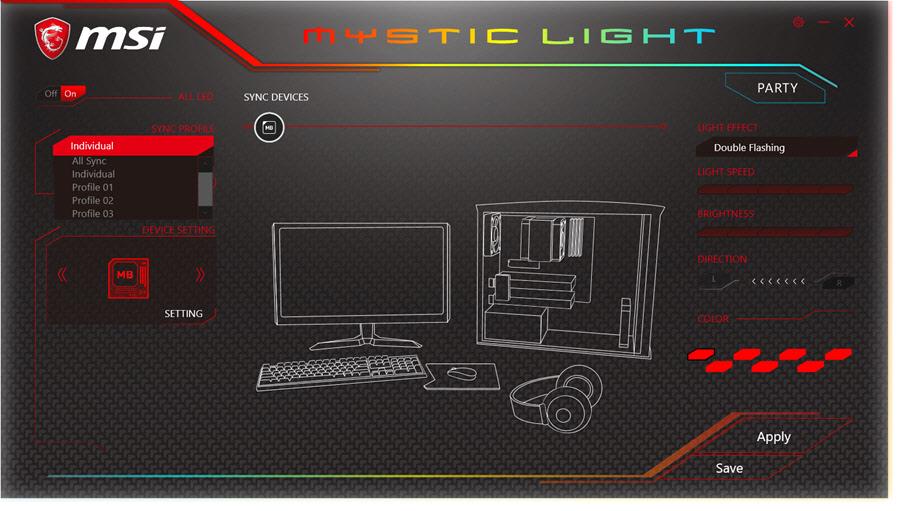

علیرغم کلاس و رنج قیمت پایین این مادربرد، MSI برای این مادربرد نیز نورپردازی با RGB LED در نظر گرفته است. این LED ها همان‌طور که در تصویر بالا ملاحظه می‌کنید در دو بخش و درون هیت سینک‌های مدار VRM پردازنده و چیپست PCH تعبیه شده‌اند.



بررسی اولیه

بررسی اولیه

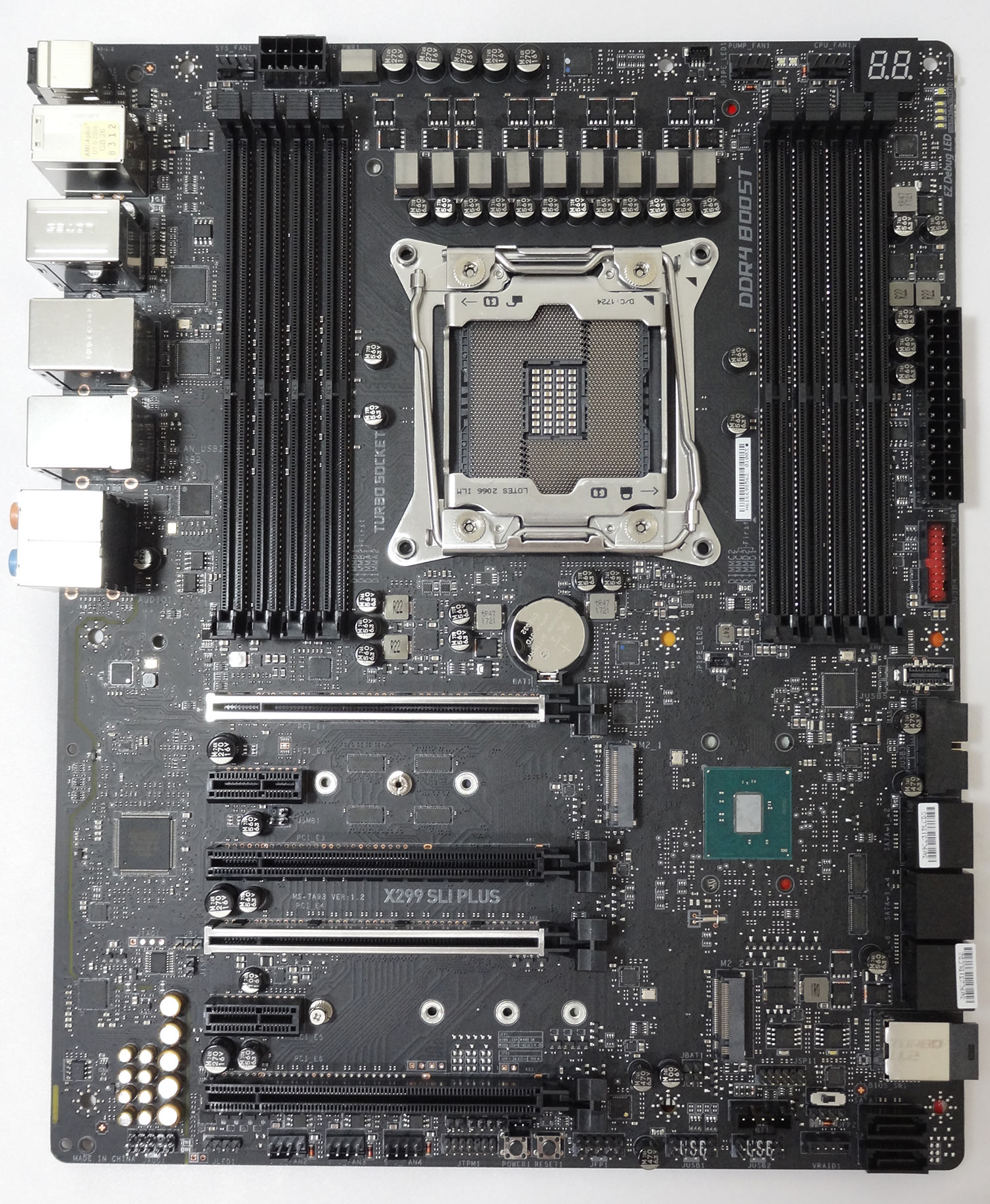

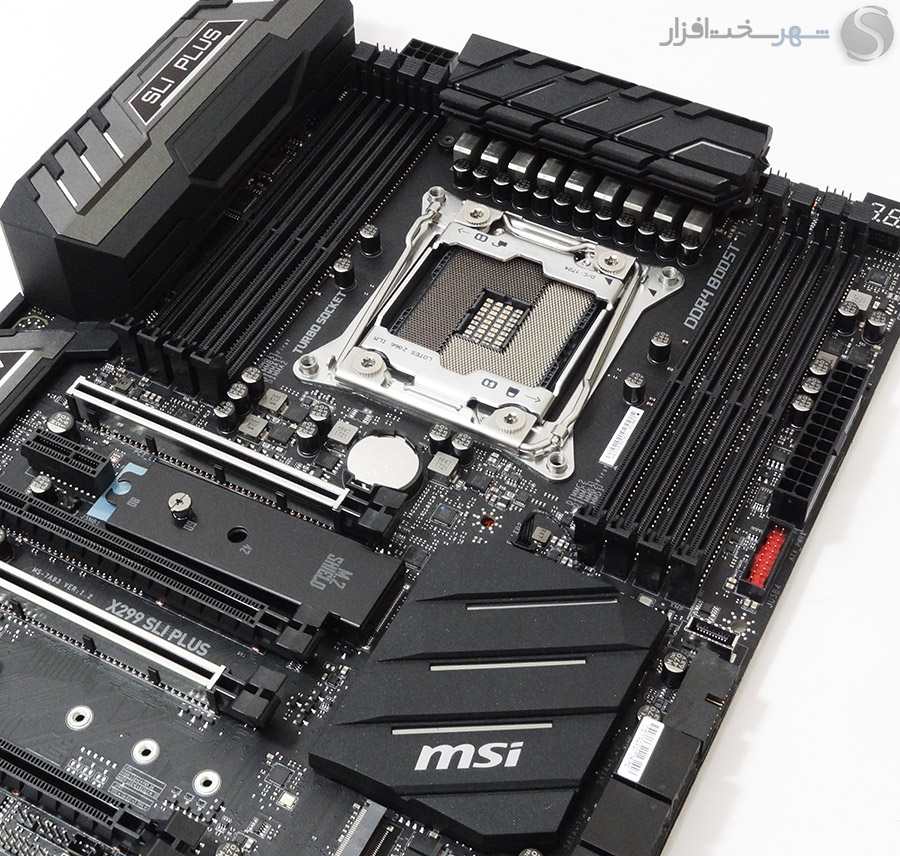

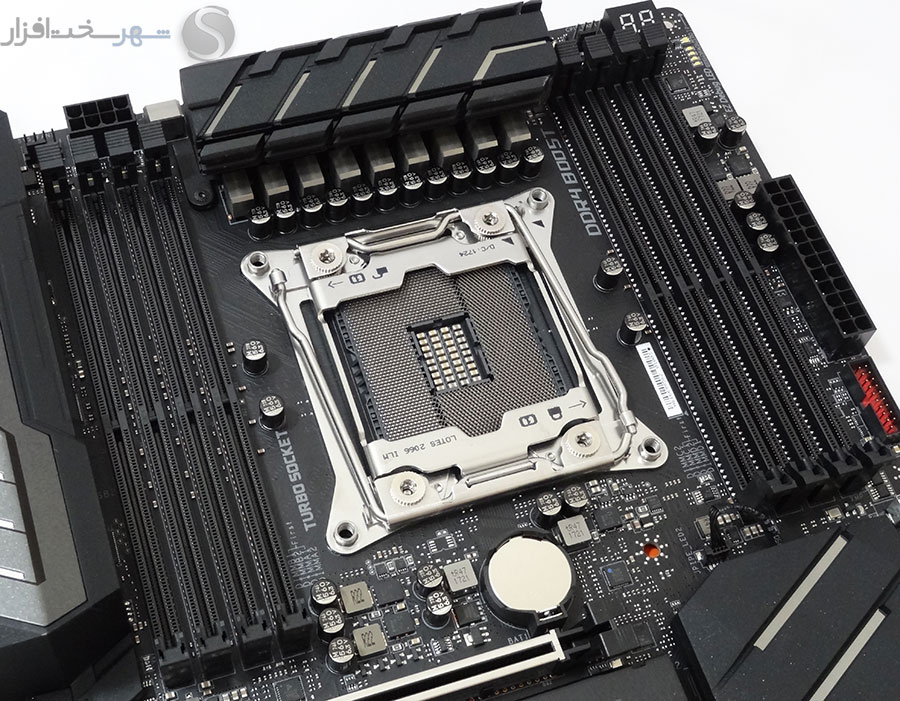

این مدل به‌واسطه هشت DIMM حافظه تعبیه شده قابلیت پشتیبانی از 128GB حافظه DDR4 چهار کاناله Non-ECC با فرکانس کاری 2400/2666MHz/2133 را در حالت استاندارد دارا است. البته این مادربرد با استفاده از پروفایل‌های استاندارد XMP 3.0 و به‌صورت اورکلاک شده حتی تست‌های آزمایشگاهی ماژول‌های با فرکانس بیش از 4133MHz در حالت Quad Channel و 4500MHz در حالت Dual Channel را نیز با موفقیت پشت سر گذاشته است.

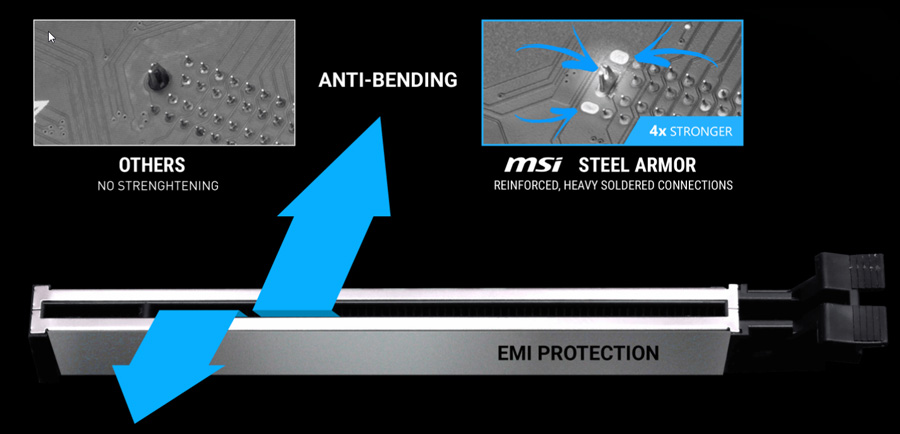

در بخش اسلات های توسعه شاهد 4 اسلات PCIe 3.0 X16 و 2 اسلات PCIe 3.0 X1 هستیم که در این بین تمامی اسلات های X16 از Lane های منشعب شده از کنترلر PCIe تعبیه شده در پردازنده و اسلات های X1 از چیپست Intel X299 تغذیه می‌شوند. این مادربرد از پیکربندی‌های سه‌گانه (3-Way) Multi GPU Nvidia SLI و AMD CrossFireX پشتیبانی می‌کند اما کارایی عملیاتی هر یک از 3 اسلات نام برده به نوع پردازنده نصب شده بر روی مادربرد وابسته است. در جداول زیر سرعت عملیاتی هر یکی از 3 اسلات PCIe X16 نام برده را در صورت نصب پردازنده‌های دارای 16/28/44 Lane PCIe مشاهده می‌کنید.

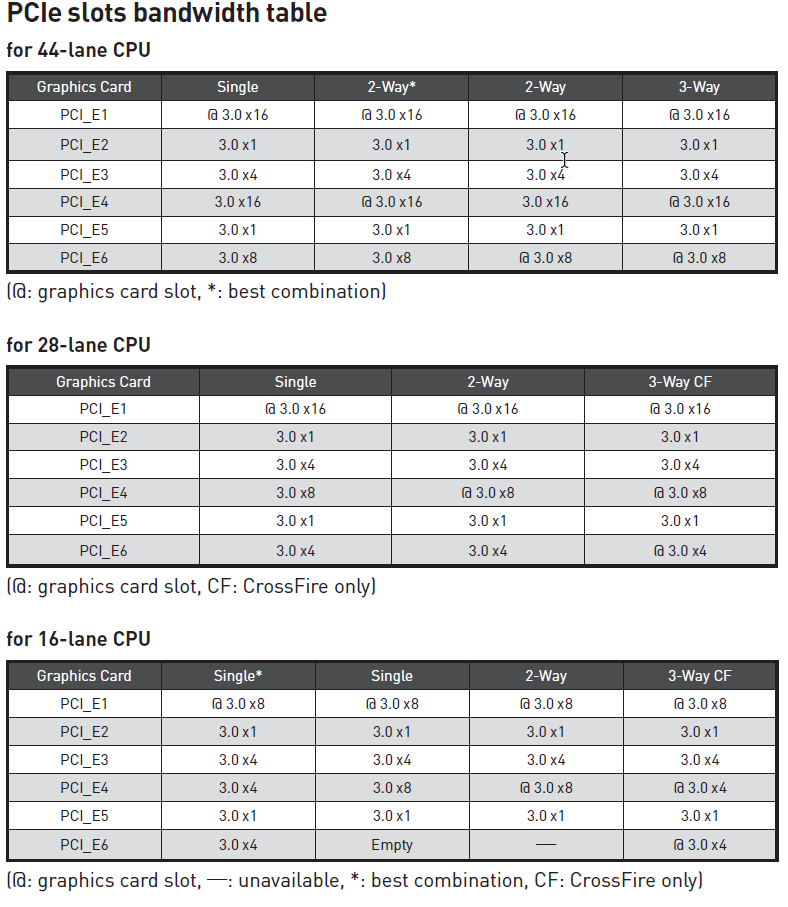

همان‌طور که در تصویر بالا ملاحظه می‌کنید در صورت نصب برخی پردازنده‌های Core i5/i7 معرفی شده در این سری (دارای 16 Lane PCIe) بر روی این مادربرد حتی در صورت عدم استفاده از پیکربندی‌های Multi-GPU، کارت گرافیک مورد نظر با سرعت X8 فعال خواهد شد و این یک ضعف بسیار بزرگ محسوب می‌شود! از نظر ما MSI می‌توانست با مدیریت بهتر منابع و استفاده از سوئیچ‌های بیشتر، این ضعف را پوشش دهد!

همچنین توزیع شریان‌های PCIe در صورت نصب پردازنده‌های 28/16 Lane به‌خصوص در پیکربندی 3 گانه چنگی به دل نمی‌زند. البته ابن امر در مادربردهای این رده عادی به نظر می‌رسد.

همان‌طور که در تصویر بالا ملاحظه می‌کنید بر خلاف مادربردهای نسل قبل دیگر خبری از پورت‌های SATA Express در اکثر مادربردهای این سری نیست. در واقع باوجود کارایی بسیار بالا و محصولات عرضه شده متنوع‌تر مبتنی بر درگاه‌های M.2، این درگاه جدید نیامده بازنشسته شده است! در این مادربرد 8 پورت SATA 6Gb/s در نظر گرفته شده که همگی آن‌ها از چیپست Intel X299 منشعب شده و از پیکربندی‌های RAID 0/1/5/10 نیز پشتیبانی می‌کنند.

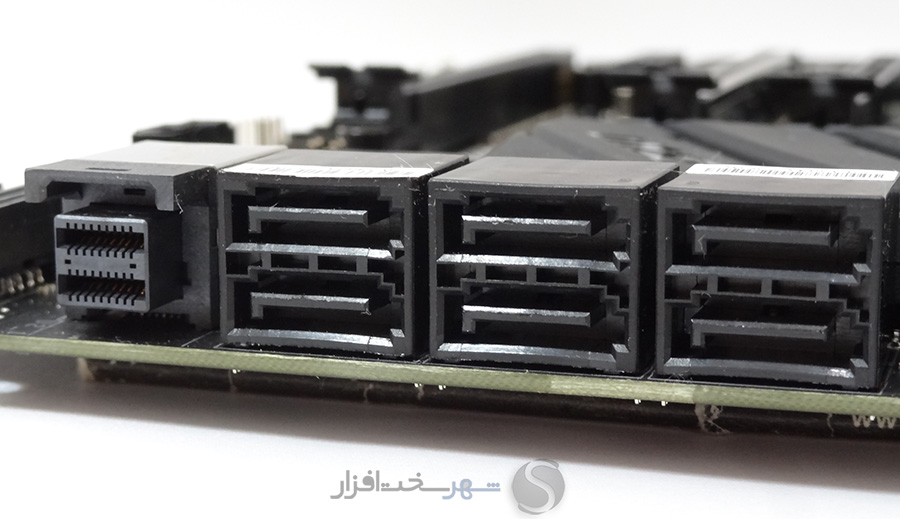

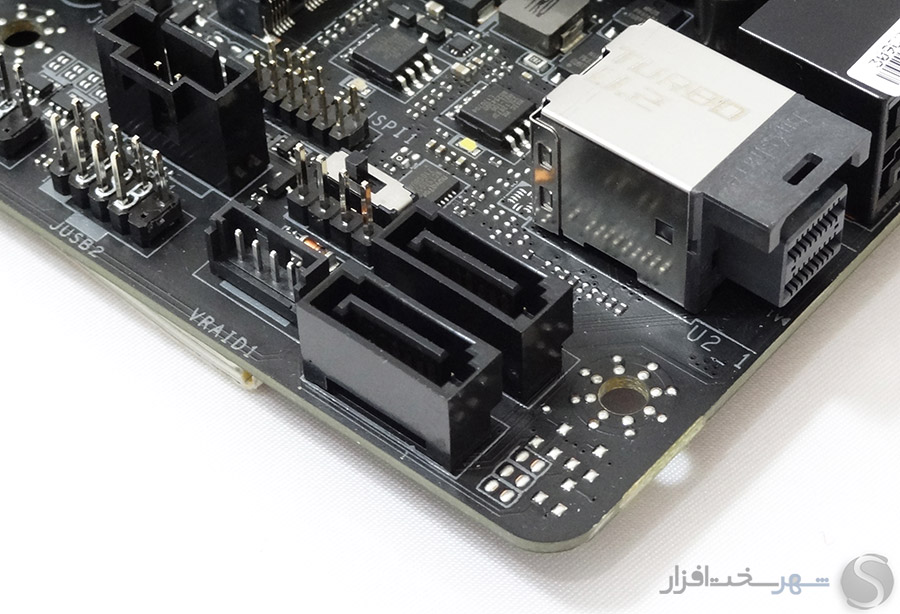

در سمت چپ پورت‌های SATA نیز یک درگاه U.2 32 Gb/s منشعب شده از چیپست Intel X299 مشاهده می‌شود.

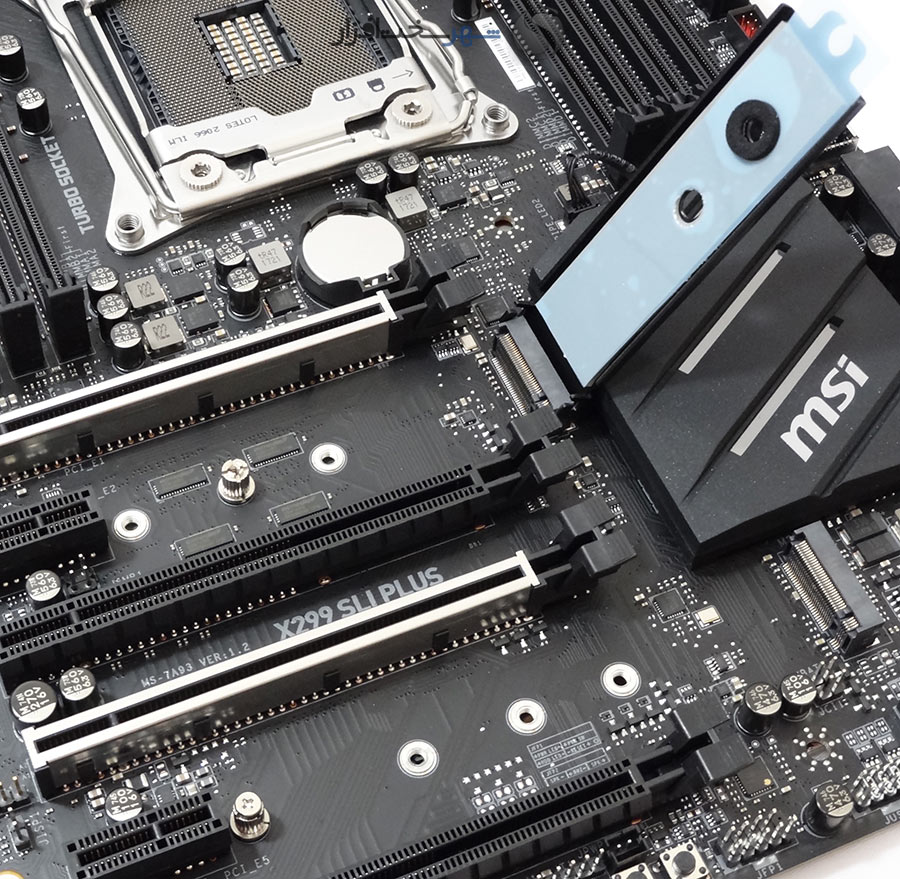

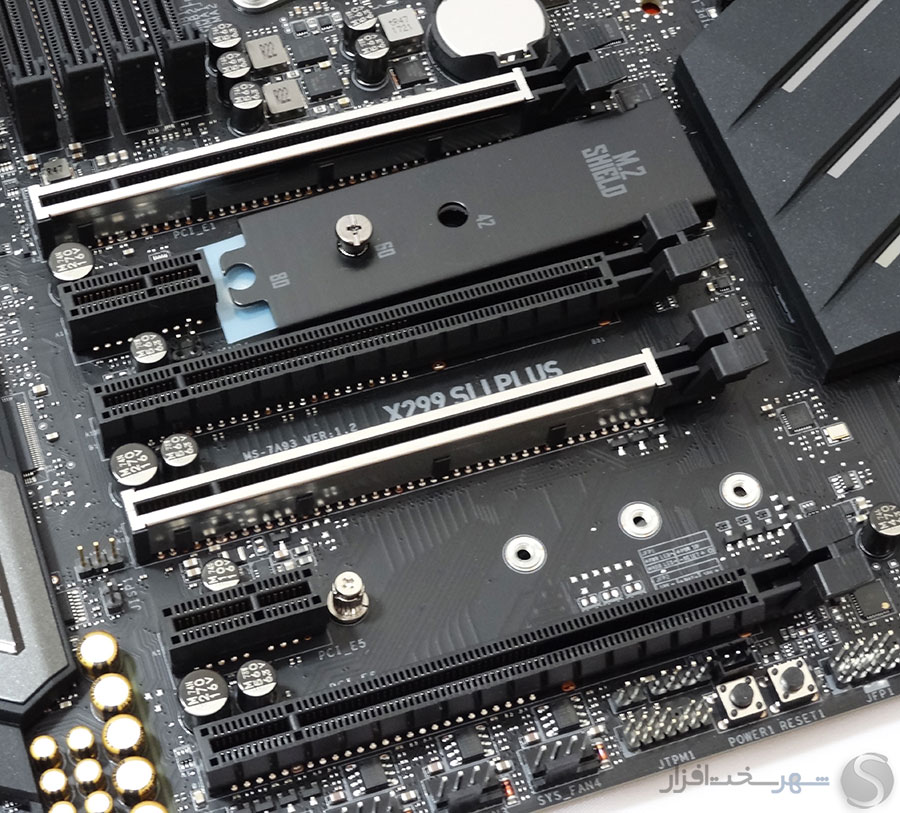

در کنار تمامی امکانات ذکر شده این مادربرد 2 اسلات M.2 Socket 3 نیز در نظر گرفته شده که هر دو از تجهیزات ذخیره سازی با رابط SATA، PCIe 3.0 x4، NVMe و ماژول‌های Intel® Optane™ Memory پشتیبانی می‌کنند. تنها تفاوت این دو اسلات پشتیبانی اسلات بالایی از تجهیزات با طول‌های 2242/ 2260 /2280 و اسلات پایینی از مدل‌های با ابعاد 2242/ 2260 /2280/ 22110  است.

البته در این مادربرد یکی از اسلات های M.2 به پوشش فلزی مجهز به پد حرارتی تحت عنوان M.2 SHIELD مجهز شده است. این پوشش که در عمل به‌عنوان هیتسینک تجهیزات با گذرگاه M.2 عمل می‌کند با دفع سریع‌تر حرارت متصاعد شده از تراشه‌های حافظه فوق‌العاده پرسرعت این نوع تجهیزات، باعث افزایش محسوس کارایی آن‌ها در استفاده‌های طولانی مدت خواهد شد.

یکی از امکانات خاص این مدل که البته در این رنج قیمت کمتر مشاهده می‌شود همراه داشتن کانکتور مخصوص USB 3.1 Gen2 10Gb/s برای اتصال پورت‌های USB 3.1 Type-A/C پنل جلویی کیس به این مادربرد است.

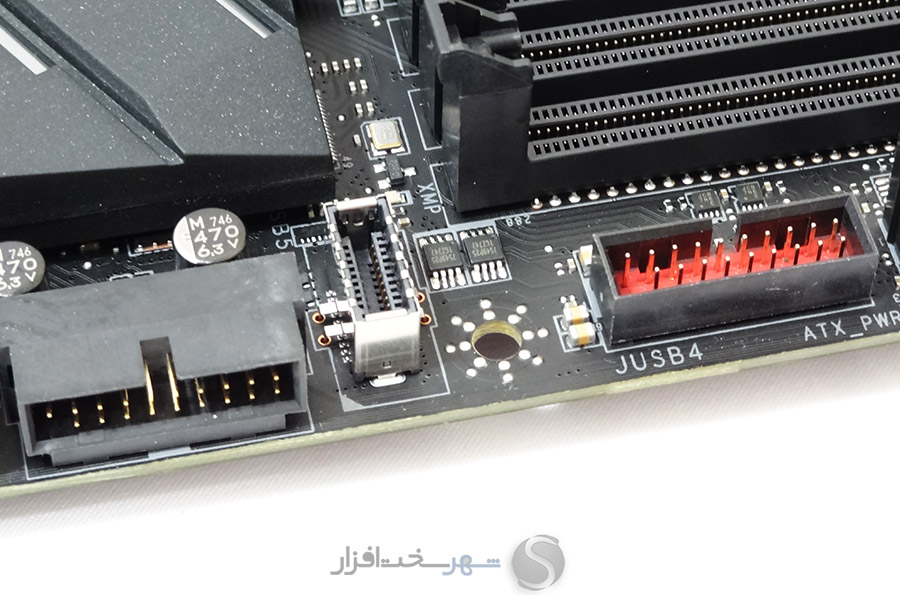

همچنین دو کانکتور 19Pin USB 3.1 Gen1 این مادربرد نیز در سمت چپ و راست این کانکتور تعبیه شده‌اند که روی هم رفته 4 پورت USB 3.1 Gen جهت اتصال به پنل جلویی کیس و براکت های جانبی فراهم می‌کنند.

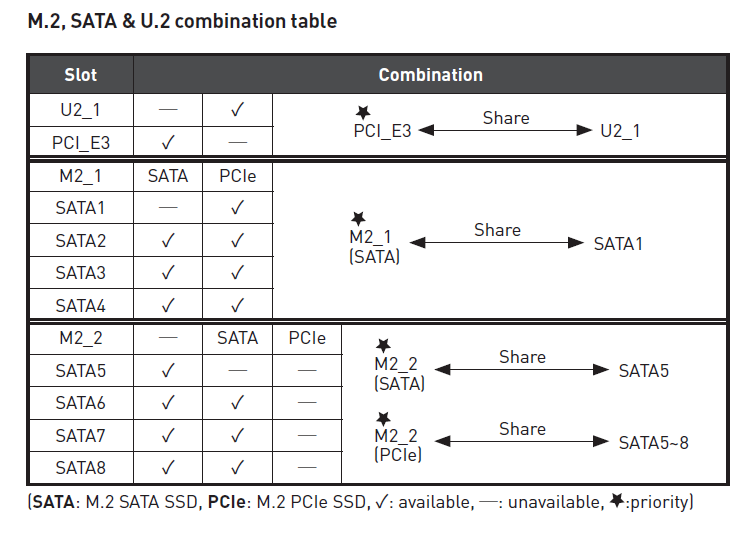

اما ناگفته نماند که پهنای باند تخصیص داده شده به درگاه U.2، اسلات های M.2 X4 و 8 پورت SATA این مادربرد در برخی موارد مشترک هستند. در جدول بالا محدودیت‌های این بخش به صورت کامل شرح داده شده است.

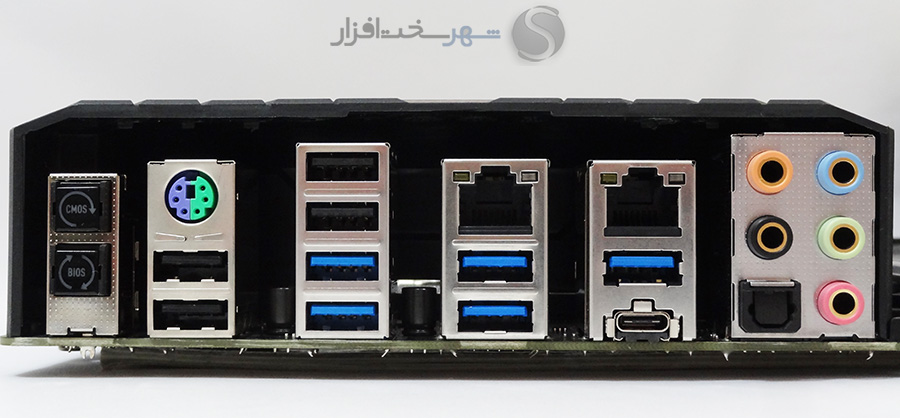

پنل پشتی شامل 4 پورت USB 2.0 منشعب شده از چیپست Intel X299، چهار پورت USB 3.1 Gen1 5Gb/s منشعب شده از چیپست Intel X299 و USB HUB ساخت کمپانی ASMedia و دو پورت USB 3.1 Gen2 10 Gb/s از نوع Type-C/A منشعب شده از تراشه مدرن ASMedia® ASM3142 می‌شود. دو پورت Gigabit LAN منشعب شده از تراشه‌های ساخت کمپانی اینتل، یک پورت PS/2 با قابلیت پشتیبانی از ماوس و کیبورد به همراه خروجی‌های جک 3.5mm آنالوگ 7.1-Channel و دیجیتال Optical نیز سایر امکانات این بخش را تشکیل می‌دهند..

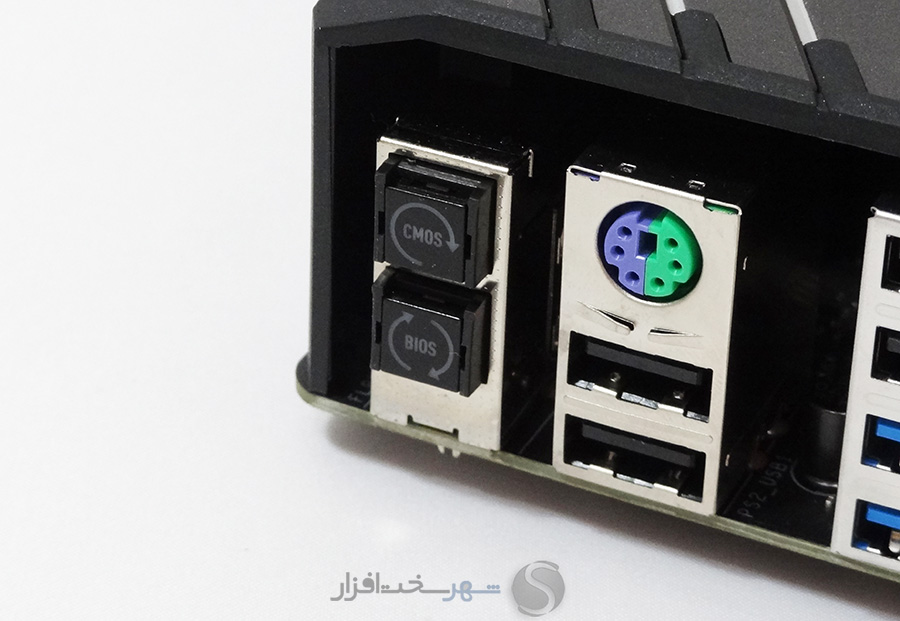

علاوه بر پورت‌های نام برده دو عدد DIP-Switch تحت عنوان Clear CMOS و BIOS Flashback نیز در کنار پورت‌های GAMING تعبیه شده که سوئیچ Clear CMOS در مواقع لازم جهت بازیابی تنظیمات پیش فرض Bios به کار می‌رود.

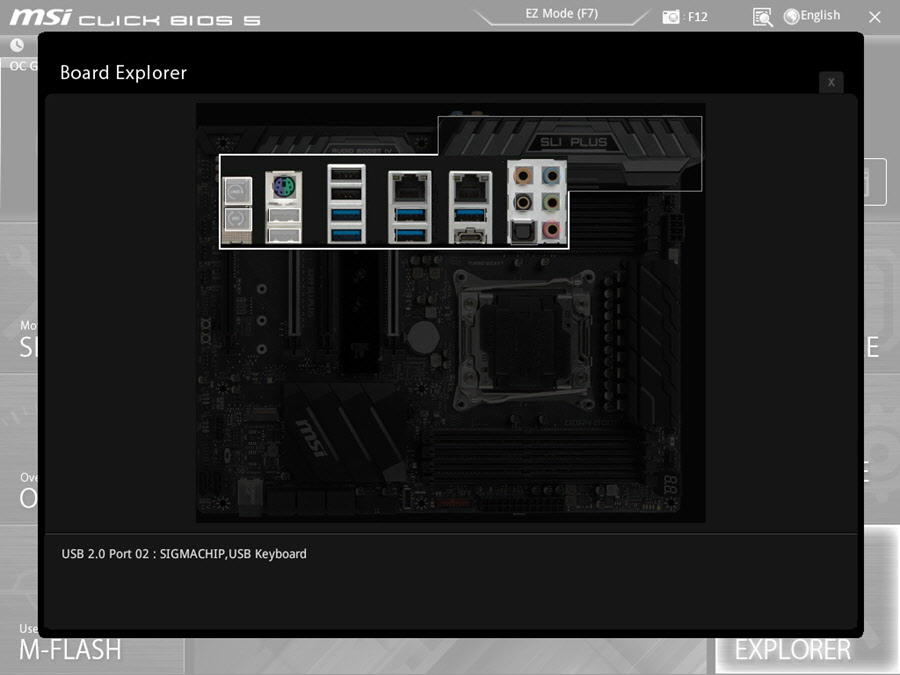

اما یکی از پورت‌های USB 2.0 این پنل (پورت دوم تعبیه شده در زیر کانکتور PS/2) علاوه بر عملکرد اصلی خود به‌عنوان رابط قابلیت BIOS Flashback+ نیز عمل می‌کند. با استفاده از قابلیت BIOS Flashback+ بدون نیاز به نصب پردازنده و یا حافظه RAM بر روی سیستم و حتی وارد شدن به سیستم عامل و یا محیط UEFI Bios، تنها با دانلود و انتقال فایل Bios به یک USB Flash Drive و اتصال آن به پورت USB نام برده تنها با فشردن و نگه داشتن 3 ثانیه‌ای سوئیچ BIOS Flashback فرآیند به‌روزرسانی Bios آغاز می‌شود. این سامانه در مواقعی که محتویات تراشه Bios به هر علتی آسیب دیده‌ است کاربردی حیاتی دارد.



نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

نگاهی نزدیک‌تر (سیستم خنک کننده و مدار رگولاتور ولتاژ)

سیستم خنک کننده این مادربرد شامل 2 بخش مجزا است که البته هیچ نوع هیت پاپپی بین این دو بخش تعبیه نشده است و هر دو به صورت مستقل عمل می‌کنند.

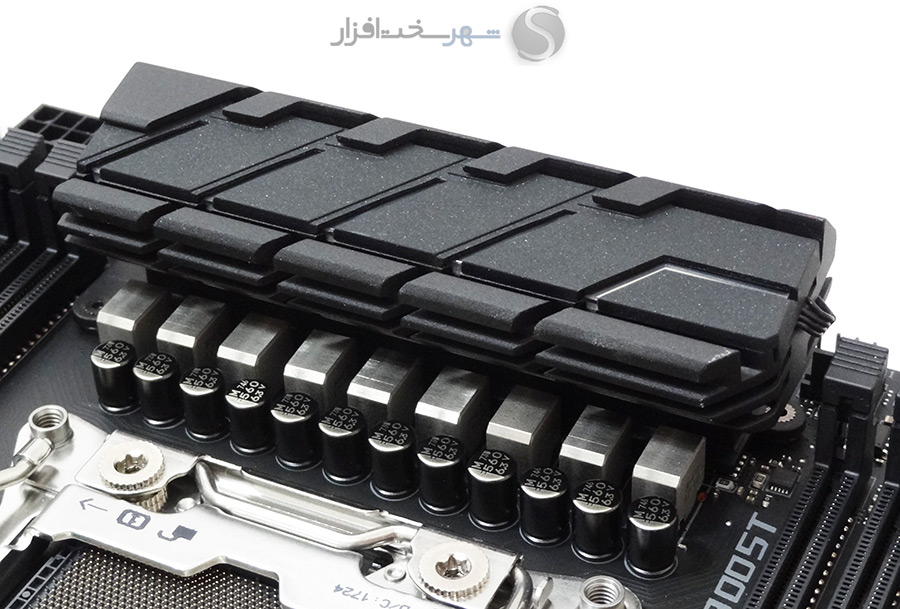

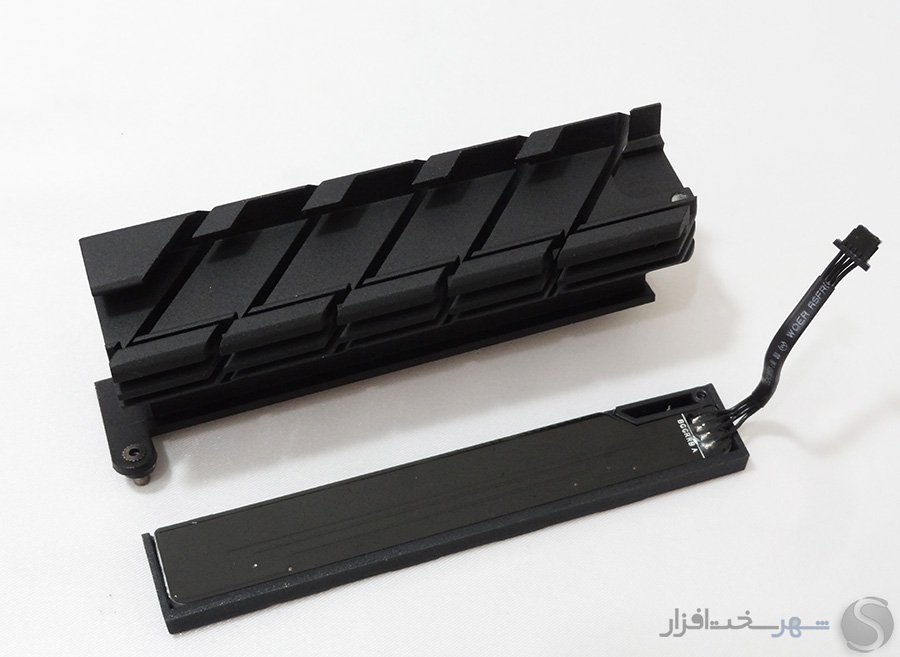

بخش اول که هیت سینک کوچکی نیز به نظر می‌رسد وظیفه دفع حرارت از ماسفت های مدار رگولاتور ولتاژ پردازنده را بر عهده دارند.

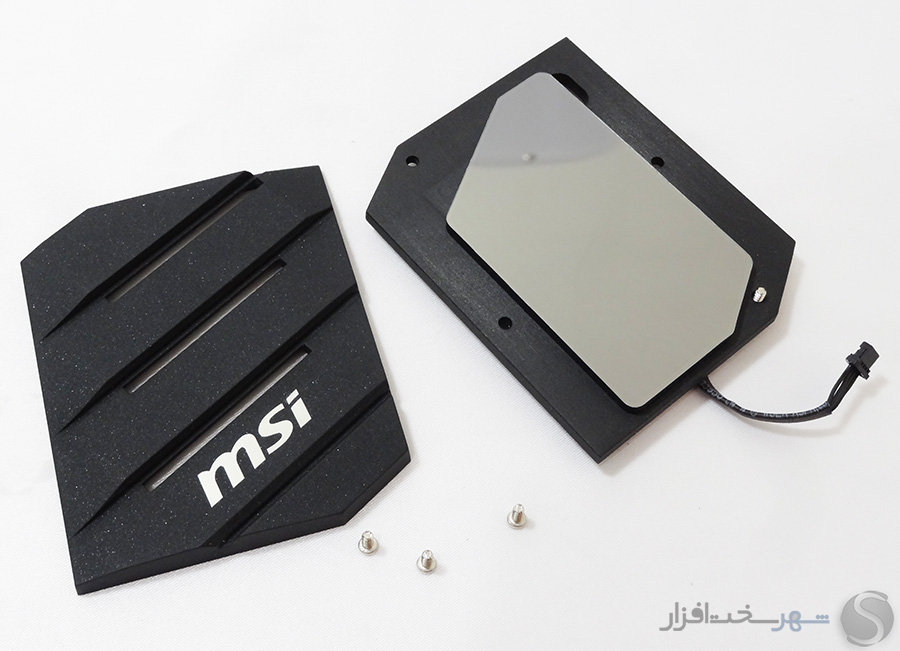

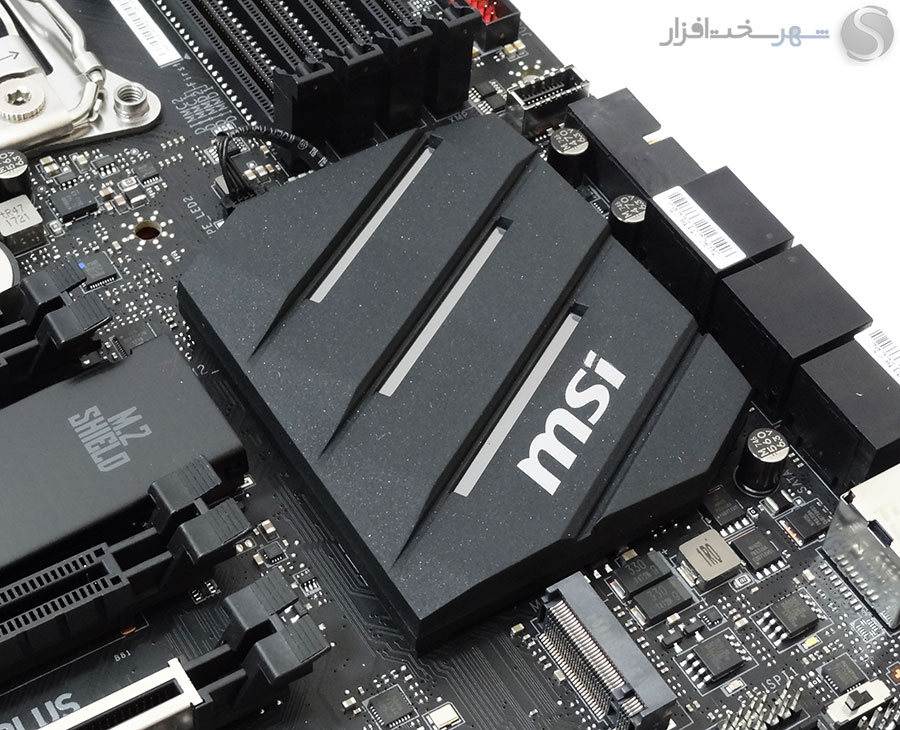

بخش دوم نیز که طراحی ساده و کوچک دارد و لوگو MSI نیز بر روی آن نقش بسته است وظیفه دفع حرارت از چیپست Intel PCH X299 را بر عهده دارد. ابعاد و اندازه این هیتسینک برای دفع حرارت این چیپست کم مصرف 6W کافی به نظر می‌رسد.

اما اجازه بدهید برای اشراف بیشتر به قطعات و بررسی موشکافانه‌تر این مادربرد تمامی هیت سینک‌ها و پوشش‌های پلاستیکی تعبیه شده بر روی برد را باز کنیم!

در تصویر بالا چهره برهنه این مادربرد را مشاهده می‌کنید. همان‌طور که اشاره شد تراکم قطعات بر روی این برد در حد معمول است.

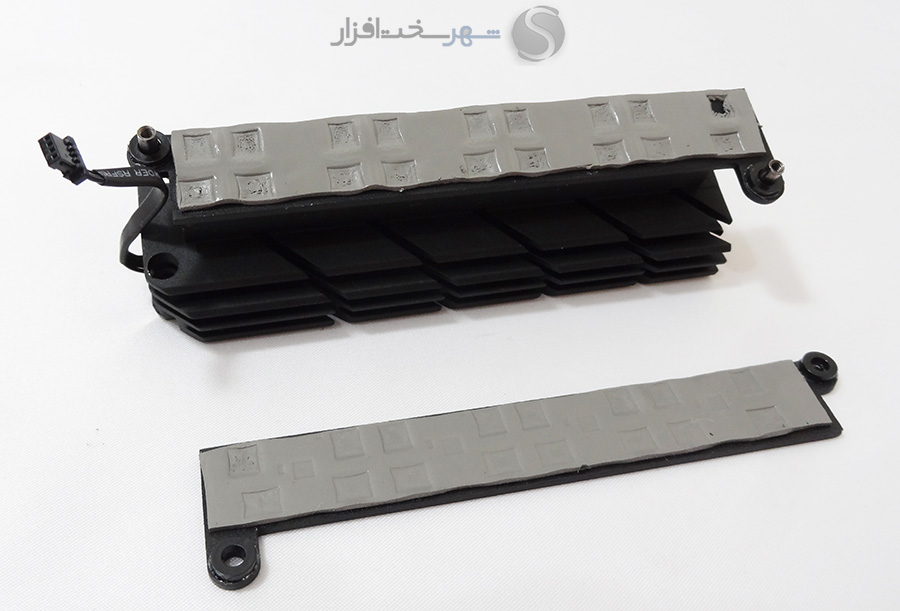

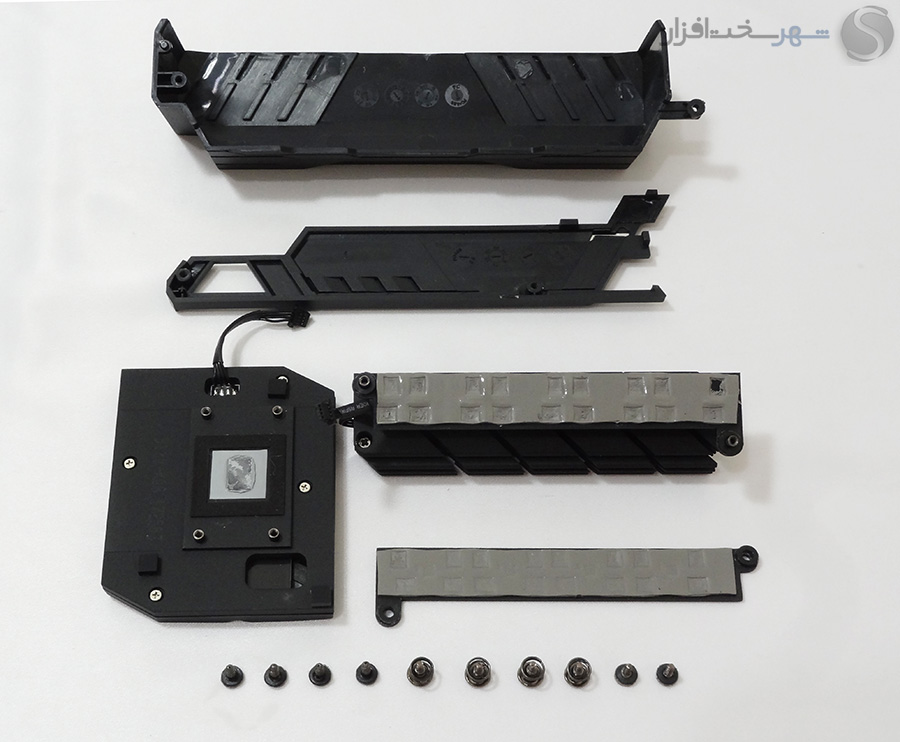

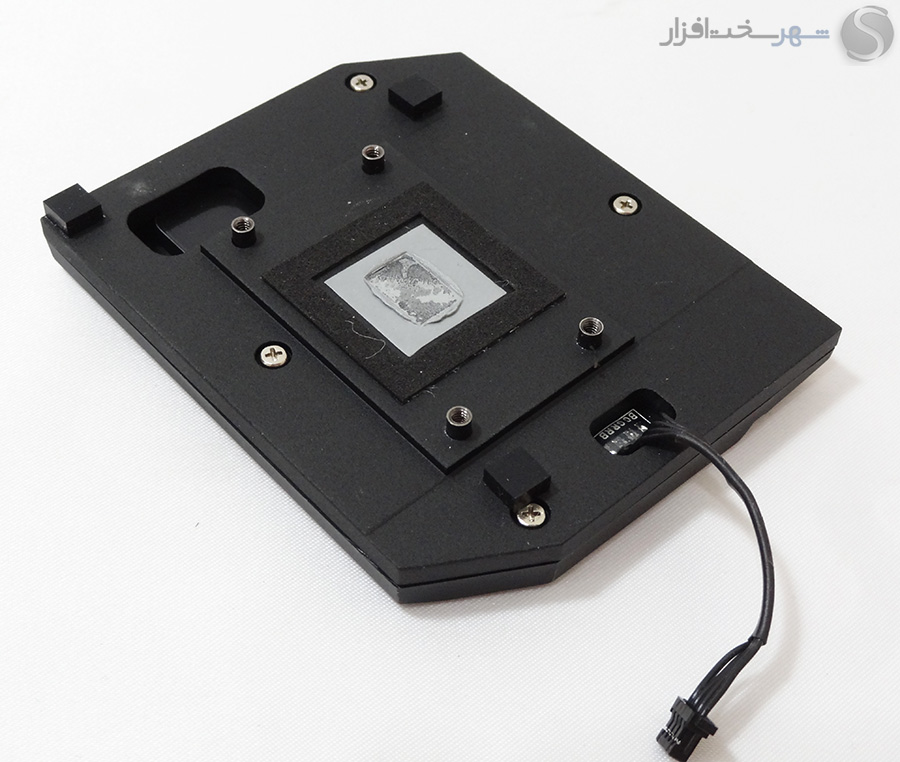

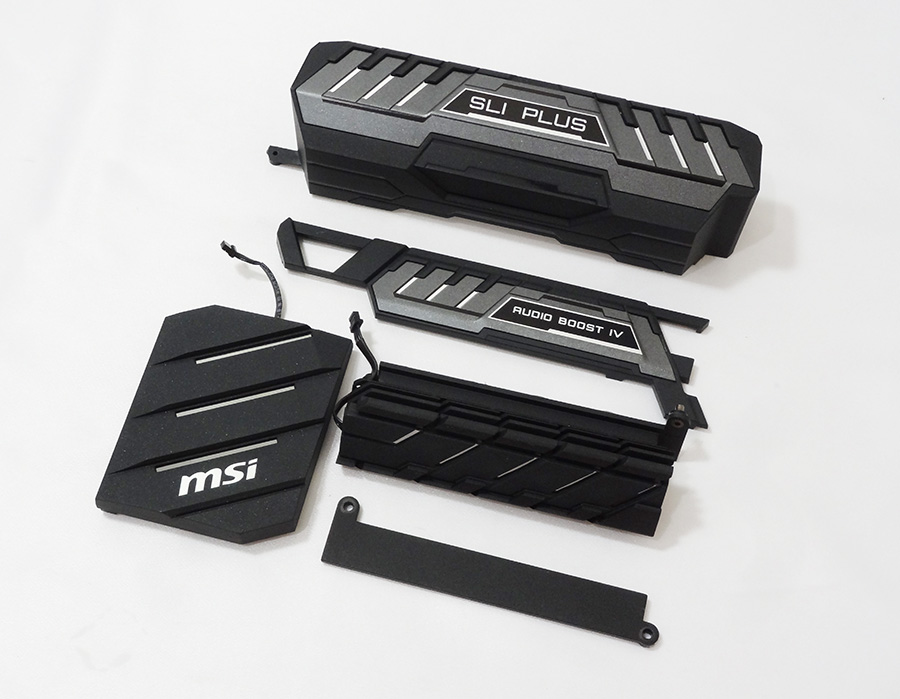

در تصویر بالا هیت سینک‌های سیستم خنک کننده به همراه 10 پیچ برای نصب آن‌ها بر روی PCB و در کنار آن‌ها نیز پوشش‌های پلاستیکی تعبیه شده بر روی قطعات سیستم صوتی و پورت‌های پنل پشتی مادربرد را ملاحظه می‌کنید.

MSI برای انتقال حرارت بهتر در همه هیت سینک‌ها به غیر هیتسینک PCH از پد حرارتی نسبتاً مرغوب استفاده کرده است. پد‌های حرارتی در مقایسه با خمیرهای حرارتی عمر بیشتری دارند و انعطاف پذیر ترند ولی در عمل ظرفیت انتقال حرارت آن‌ها تا حدودی کمتر است.

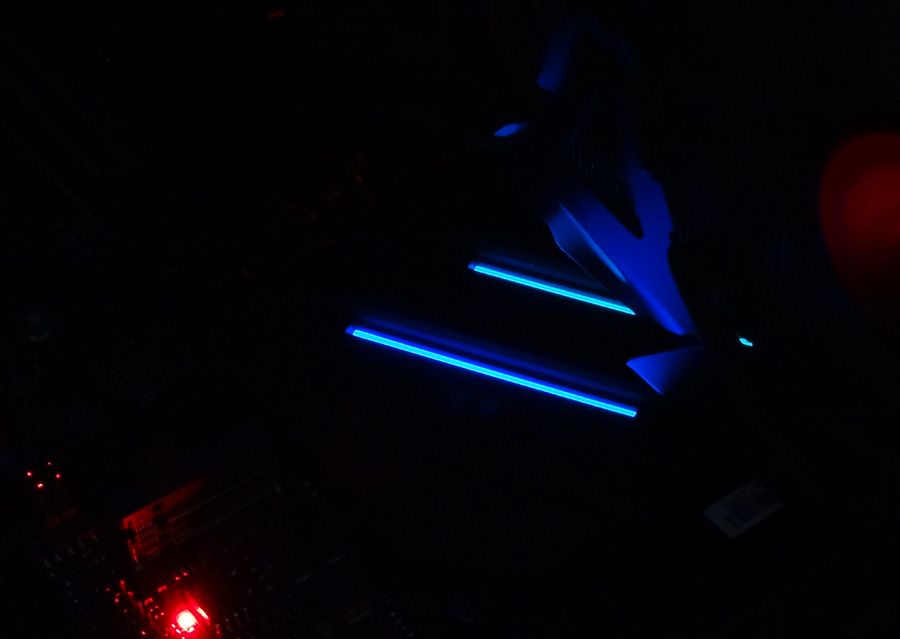

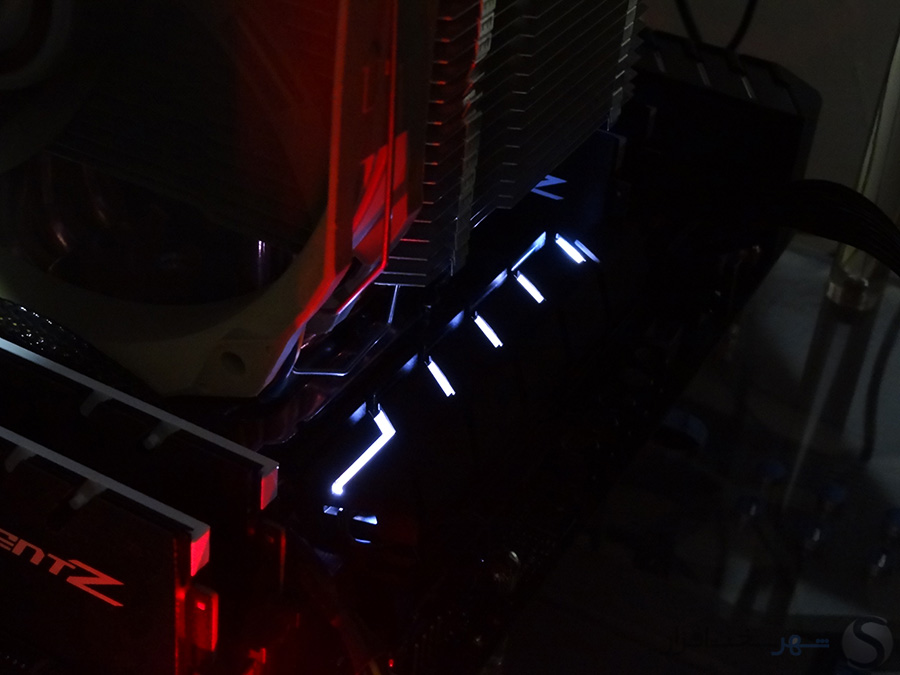

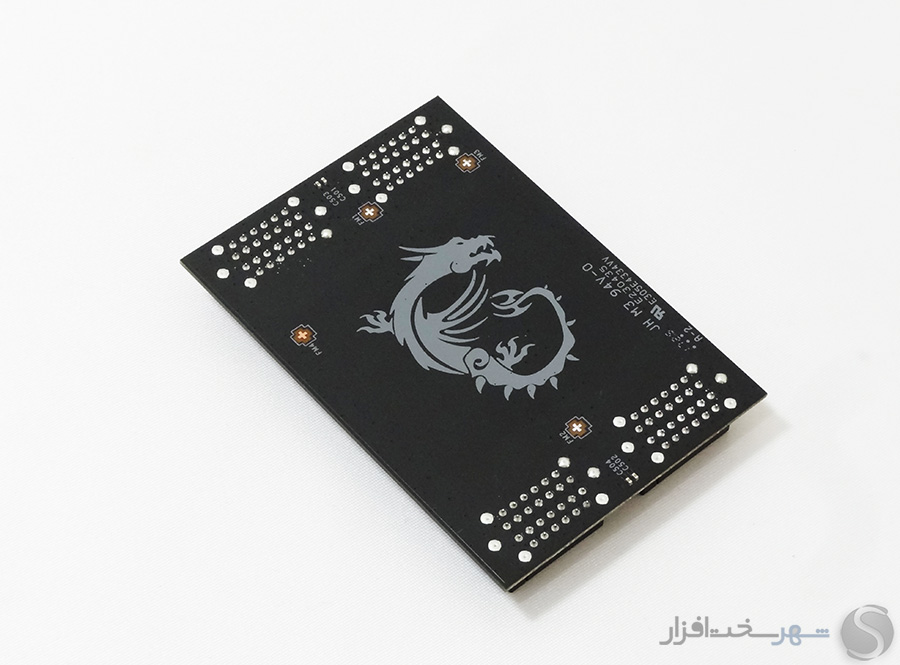

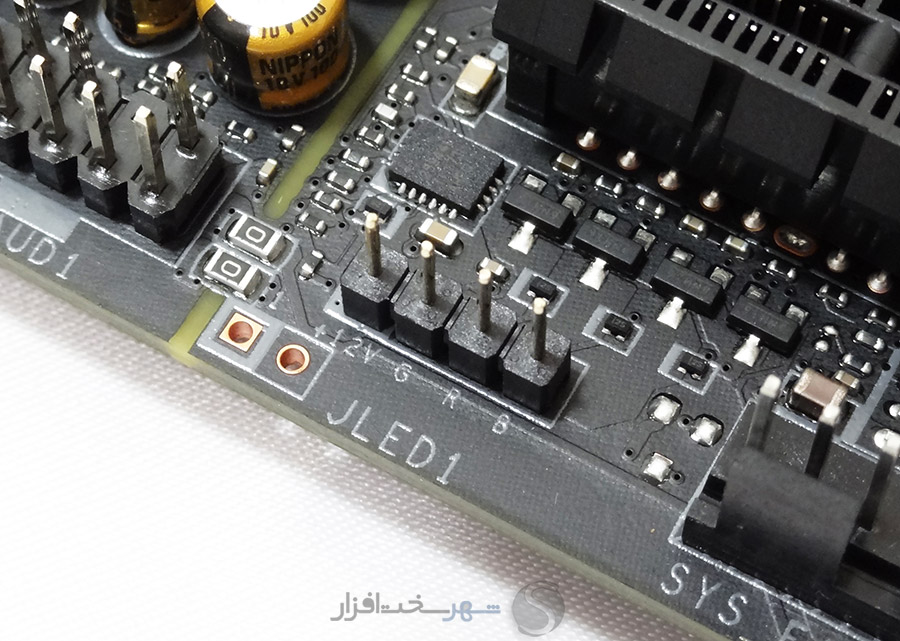

همچنین همان طور که اشاره شد RGB LED های سامانه نورپردازی این مادربرد درون هیت سینک‌های مدار VRM پردازنده و چیپست PCH تعبیه شده است. در تصویر بالا این دو بخش رو که به واسطه چند پیچ بر روی هیت سینک‌های آلومینیومی نام برده نصب می‌شوند را ملاحظه می‌کنید.

بر خلاف مادربردهای رده بالا این پلتفرم انرژی مورد نیاز مدار رگولاتور ولتاژ پردازنده تنها توسط 1 کانکتور 8Pin E-ATX از منبع تغذیه سیستم تأمین می‌شود. این بدان معناست که نباید از این مادربرد انتظار زیادی در بحث اورکلاک پردازنده‌های پرمصرف این پلتفرم داشت.

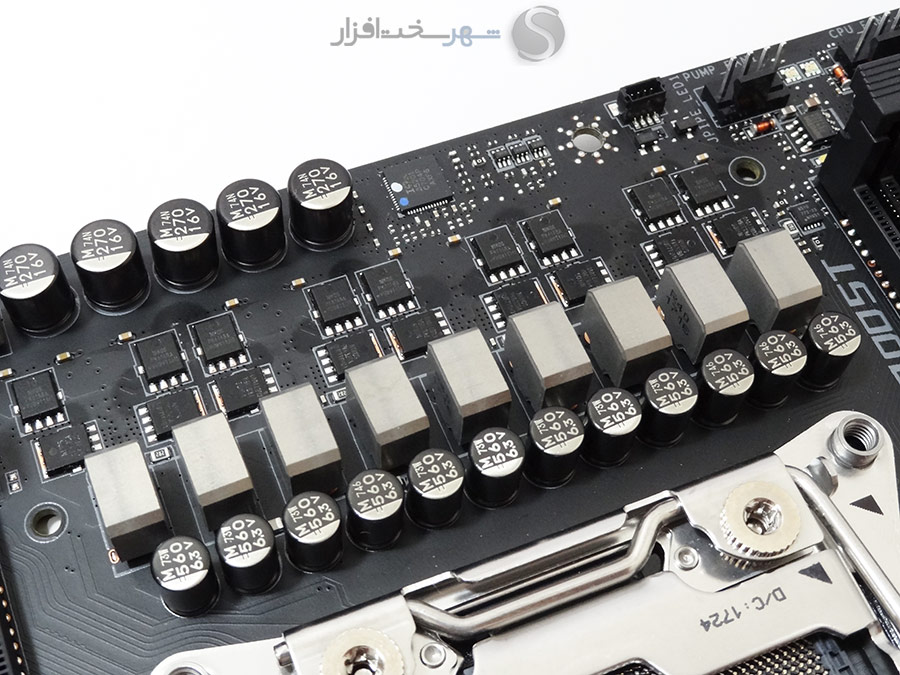

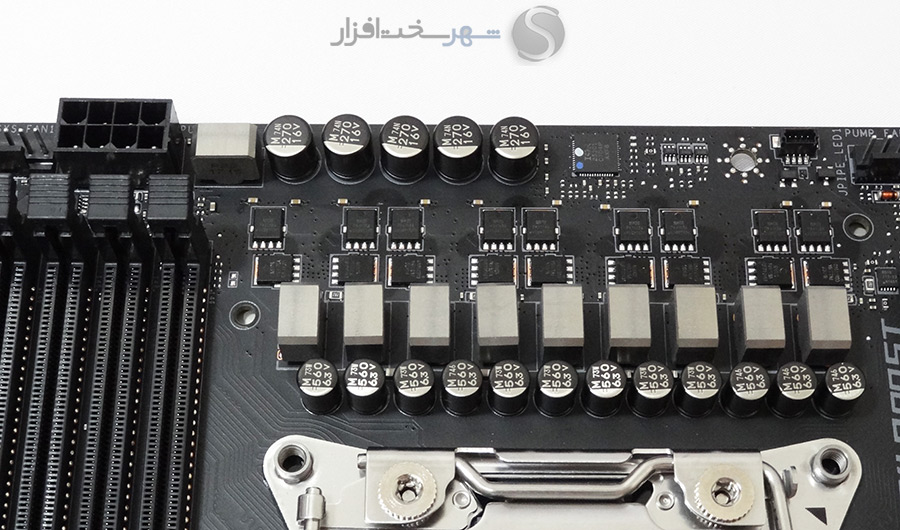

مدار رگولاتور ولتاژ پردازنده این مادربرد از نوع 8+1 Phase Digital PWM است که در این بین 8 شریان هسته‌های پردازنده را تغذیه می‌کنند و 1 شریان نیز وظیفه تأمین انرژی بخش VCCSA پردازنده را بر عهده دارد.

اما بگذارید کمی بیشتر با ویژگی‌های قطعات به کار رفته در این مدار آشنا شویم.


خازن‌های ژاپنی DARK CAPS
این خازن‌ها با داشتن هسته آلومینیومی و "مقاومت معادل سری" (ESR) بسیار ناچیز به‌صورت میانگین عمری بالغ بر 10 سال دارند.

TITANIUM CHOKE II
این نوع چوک‌ها به دلیل طراحی خاص و کیفیت ساخت بسیار بالا در مقایسه با چوک‌های معمولی 10% بازدهی بیشتر دارد و تقریباً 30% نیز خنک‌تر عمل می‌کند. این امر در نهایت افزایش پایداری و پتانسیل اورکلاک را در پی دارد.

ملزومات استانداردهای نظامی (Military Class 6)
اساس استانداردهای نظامی قطعات الکترونیکی بر پایه کارکرد این قطعات در سخت‌ترین شرایط محیطی نظیر دما و رطوبت بالا شکل گرفته است.همچنین ساختار جدید PCB مادربردهای دارای این استاندارد به‌گونه‌ای است که باعث کاهش چشمگیر تداخل الکترومغناطیسی شده است. از سوی دیگر تعبیه پروتکشن ESD برای تمامی کانکتورهای این مادربرد، مشکلات به وجود آمده در اثر اتصال کوتاه‌های احتمالی را به حداقل می‌رساند.

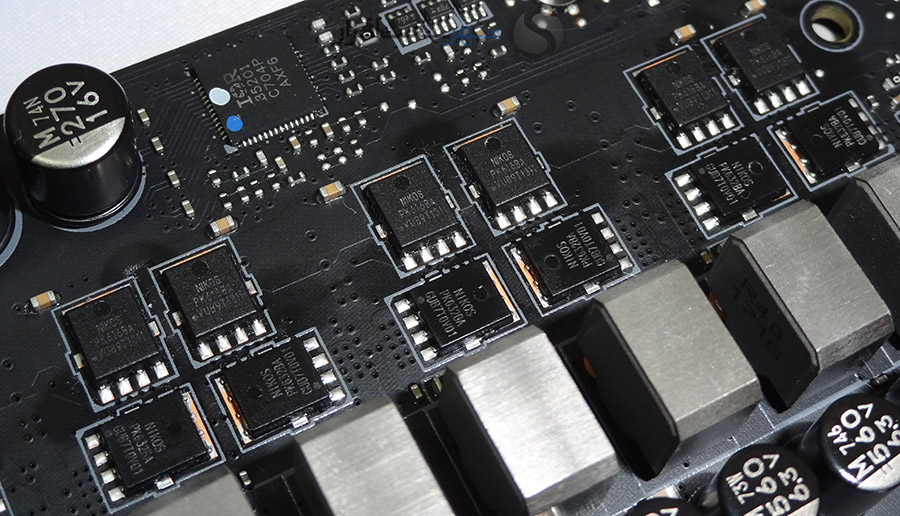

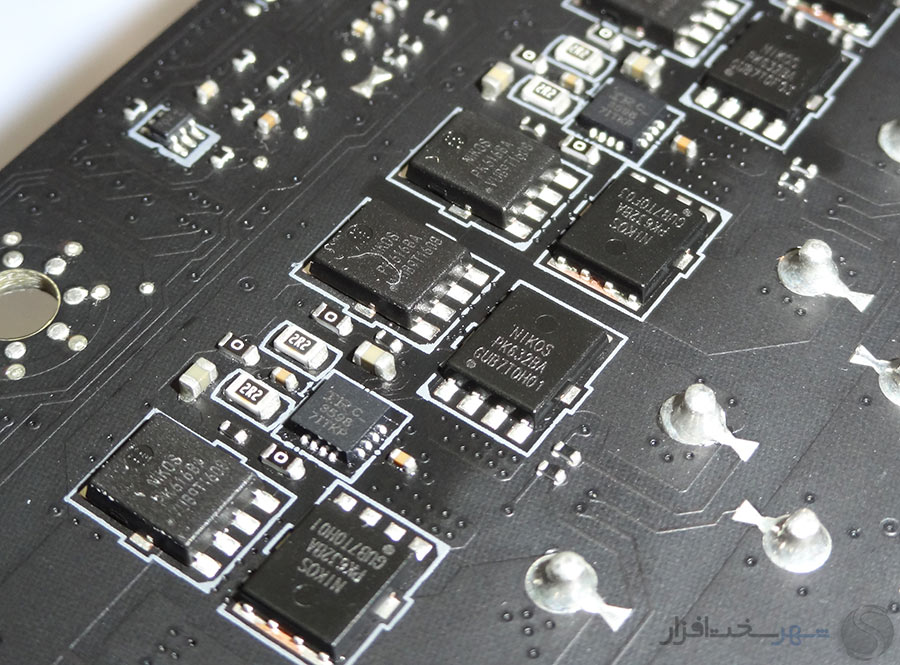

ماسفت ها و درایورهای این مدار مدل‌های PK632BA و PK616BA ساخت کمپانی uPI Semiconductor هستند که MSI از ترکیب عجیب و غریب موازی کردن 1 جفت از یک از این دو تراشه برای بخش Low-Side و High-Side استفاده کرده است! در واقع با این کار میزان جریان و تلفات انرژی بین دو تراشه تقسیم می‌شود و در عمل ریسک خرابی این ماسفت ها به مراتب کاهش می‌یابد؛ اما از آن سو تلفات انرژی افزایش خواهد یافت. از ویژگی‌های این ماسفت های Low-RDS On که معمولاً در مادربردهای میان رده و رده پایین مشاهده می‌شوند می‌توان به تحمل جریان لحظه‌ای Id تا 150A اشاره کرد. همچنین این ماسفت ها در حالت کارکرد مداوم و در دمای 25 درجه سانتی‌گراد نیز می‌توانند 27 آمپر جریان DC را به‌طور مداوم تحمل کنند.

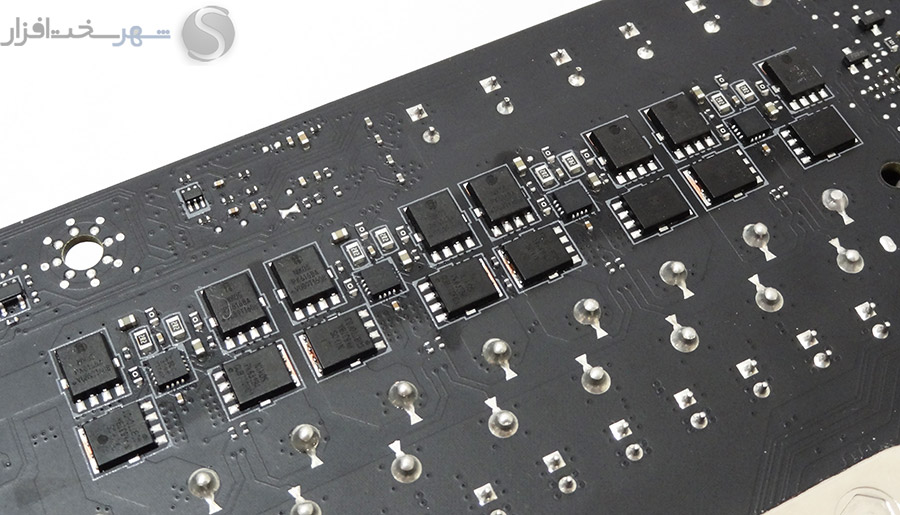

نیمی از ماسفت ها به همراه تراشه درایور این مدار که در واقع به عنوان Phase Doubler نیز عمل می‌کند در پشت PCB تعبیه شده‌اند.

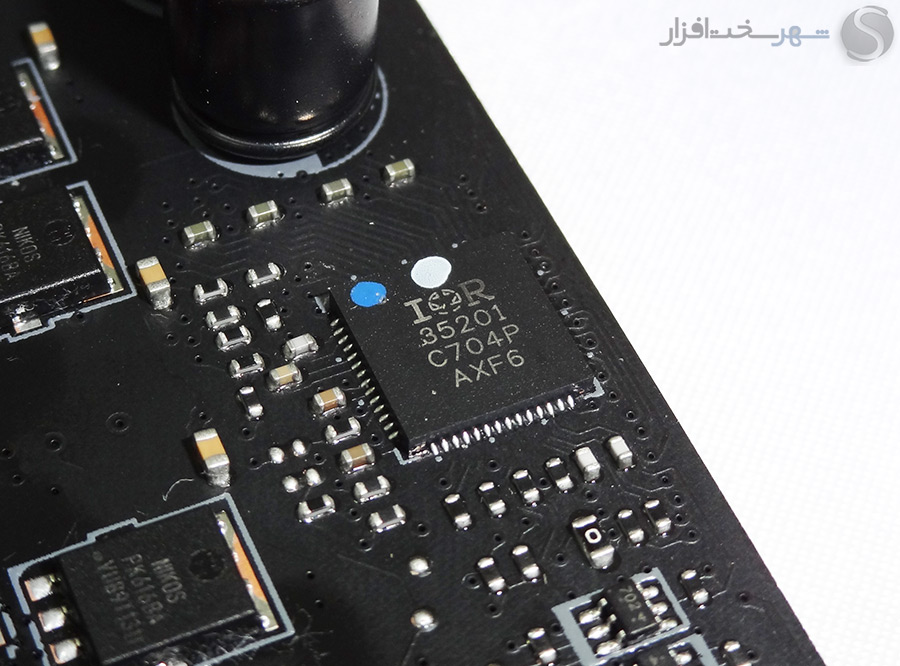

در تصویر بالا تراشه 8-Phase Dual Output Digital Multi-Phase Controller مدل IR35201 را ملاحظه می‌کنید که کنترل و مدیریت 9 شریان تغذیه کننده بخش‌های مختلف پردازنده را بر عهده دارد. ناگفته نماند که PWM Controller به کار رفته در این بخش در حال حاضر یکی از مدرن‌ترین تراشه‌های این کلاس به شمار می‌رود. از قابلیت‌های کم نظیر این تراشه می‌توان به پشتیبانی از پروتکشن های OVP, UVP, OCP, OTP, CFP و پشتیبانی از فرکانس سوئیچینگ تا 2MHz اشاره کرد. همچنین به لطف تکنولوژی IR Efficiency Shaping قابلیت خاموش شدن سایر شریان‌ها و انتقال قدرت تنها توسط 1 و یا 2 شریان نیز در حالت کم باری برای این مجموعه فراهم شده است.

اما سؤال اینجاست که این تراشه دو کاناله 8-Phase چگونه این مدار 8+1 Phase را کنترل و مدیریت می‌کند؟



در این مادربرد تراشه IR35201 به صورت 4+1 Phase پیکربندی شده است (3 شریان کانال اول غیرفعال شده است) و از 4 ماسفت درایور از نوع Phase Doubler مدل IR3598 ساخت همین کمپانی International Rectifier جهت تعمیم 4 شریان خروجی از کانال اول PWM Controller به 8 شریان استفاده شده است.

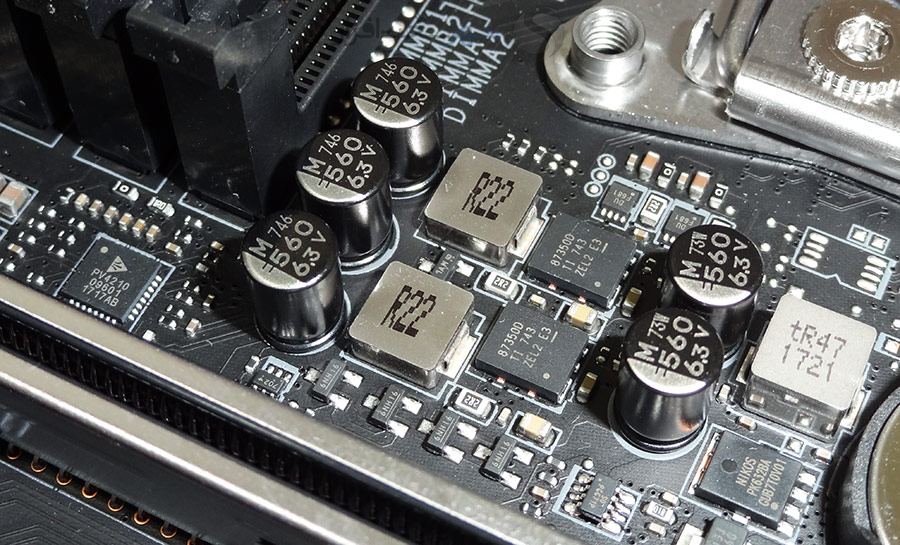

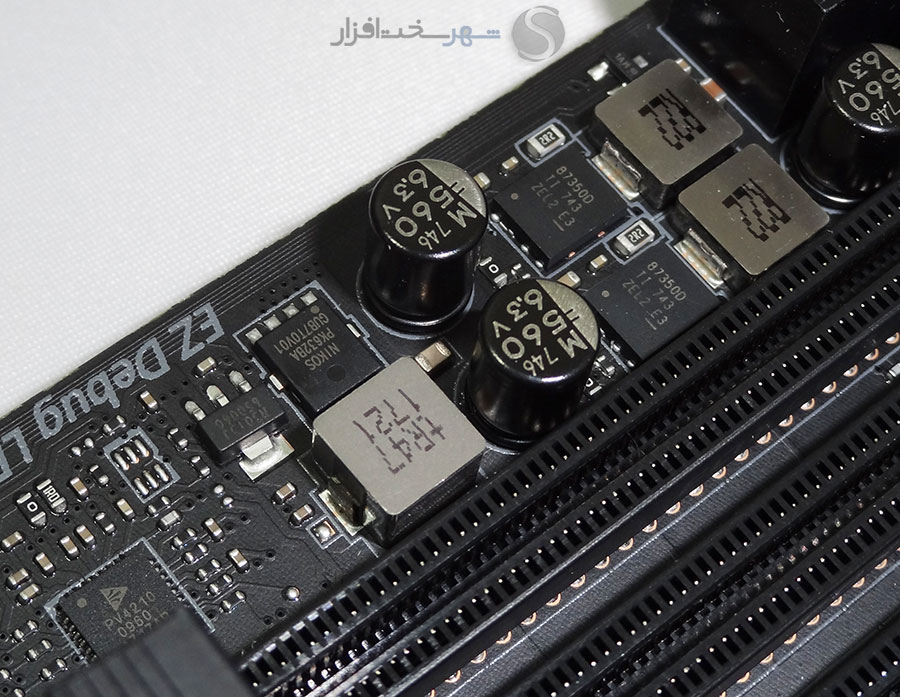

هر یک از دو مجموعه DIMM های ماژول‌های حافظه نیز به مدار رگولاتور ولتاژ 2+1Phase Digital PWM مجهز شده‌اند. در این بین 2 شریان پارامتر DRAM Voltage و 1 شریان نیز DDR VPP Voltage را فراهم می‌کنند.

البته در این بخش از ماسفت های NexFET مدل CSD87350Q5D ساخت کمپانی Texas Instruments استفاده شده است. این تراشه‌ها بر خلاف PowIRstage ها فاقد Driver MOSFET می‌باشند و از مهم‌ترین ویژگی‌های آن‌ها می‌توان به پشتیبانی از فرکانس سوئیچینگ تا 1.5MHz، حداکثر بازدهی مصرف انرژی بیش از 93.5% و توانایی تحمل بیش از 40A جریان DC به‌صورت پیوسته اشاره کرد.

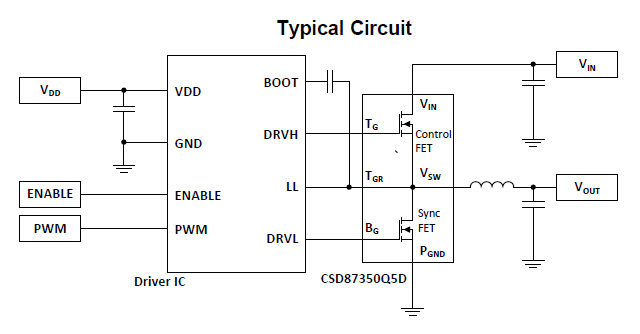

در تصویر نمای شماتیک داخلی این تراشه را ملاحظه می‌کنید. مشخص است که از یک تراشه درایور جداگانه برای بایاس این ماسفت استفاده است.

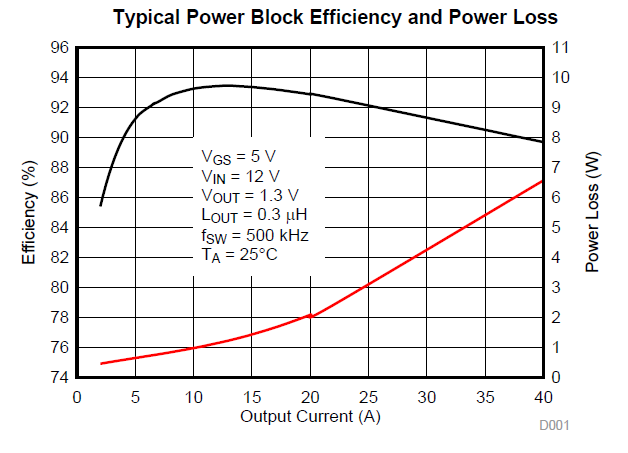

همان‌طور که در نمودار بالا (بازدهی مصرف انرژی تراشه CSD87350Q5D در ولتاژ خروجی V1.3) ملاحظه می‌کنید بیشترین میزان بازدهی این NexFET در حدوداً جریان A12 به حداکثر مقدار خود رسیده (93.5%) و حتی در حداکثر جریان خروجی نیز به کمتر از %89.5 نزول نکرده است. این میزان بازده مصرف انرژی یک مزیت بسیار مهم محسوب می‌شود و در عمل باعث کارکرد خنک این تراشه شده و از سوی دیگر عمر بالای آن را تضمین می‌کند.

کنترل و مدیریت مدار رگولاتور ولتاژ هر یک از این دو مجموعه DIMM نیز توسط تراشه Dual Output Digital Multi-Phase Controller مدل pv4210 ساخت کمپانی Primarion که از زیرمجموعه های Infineon محسوب می‌شود صورت می‌گیرد. البته در این بخش این تراشه به صورت 2+1Phase فعال شده است.

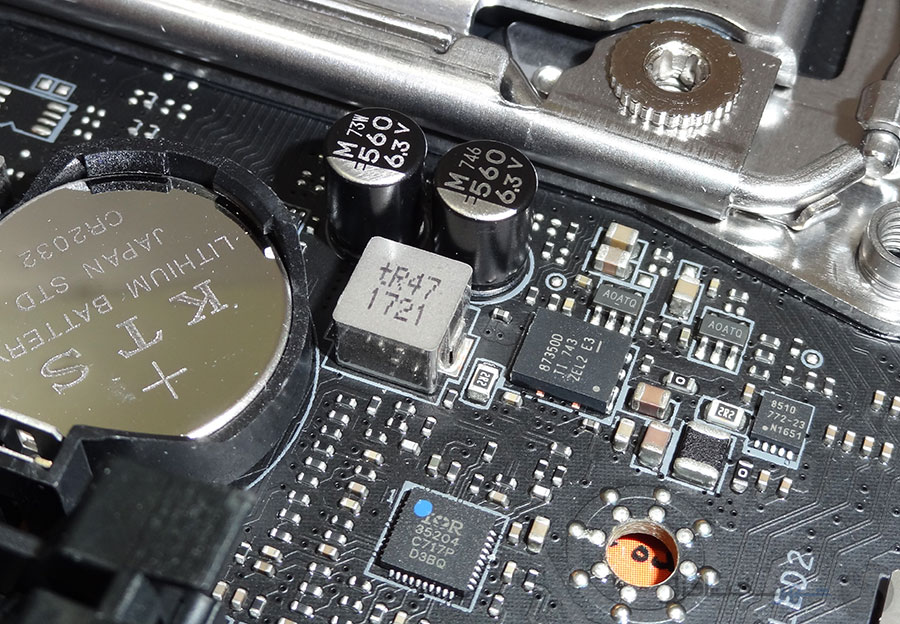

پارامتر VCCIO نیز توسط یک مدار 1-Phase Digital PWM متشکل از تراشه‌های NexFET مدل CSD87350Q5D و PWM Controller مدل IR35204  فعال شده در حالت 1-Phase ساخته، پرداخته و مدیریت می‌شود.



نگاهی نزدیک‌تر (سیستم صوتی Audio Boost 4)

نگاهی نزدیک‌تر (سیستم صوتی Audio Boost 4)

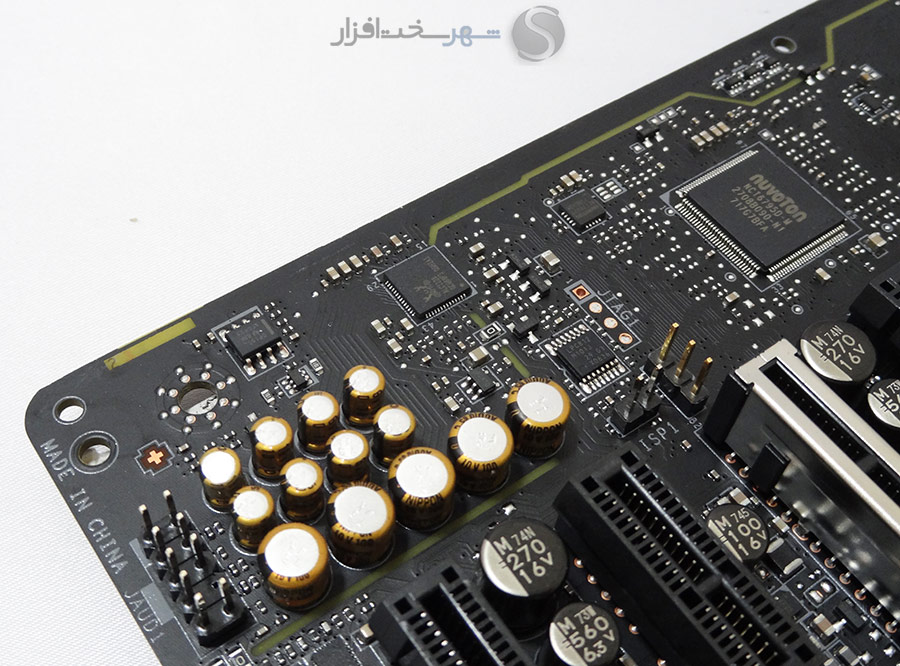

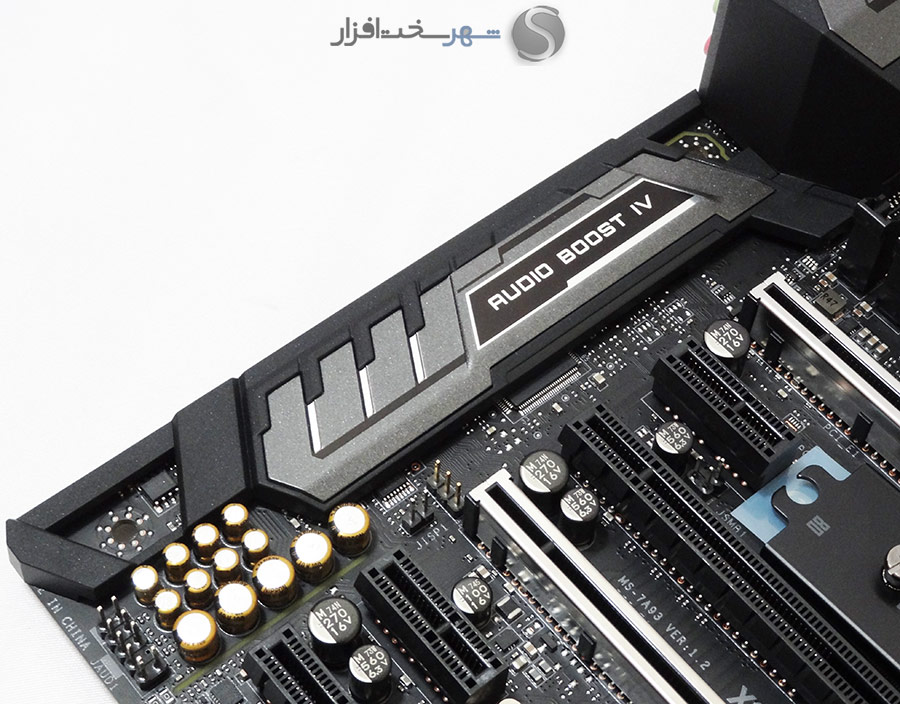

بر خلاف انتظار ما MSI حتی برای این مادربرد میان رده Workstation نیز سیستم صوتی بسیار خوبی در نظر گرفته است. Audio Boost که عنوان تجاری سیستم‌های صوتی مادربردهای رده بالای کمپانی MSI محسوب می‌شود یکی از خوش صداترین سیستم‌های صوتی مجتمع بر روی مادربرد محسوب می‌شود. جدیدترین ویرایش این سیستم صوتی که عنوان Audio Boost 4 را با خود به یدک می‌کشد یکی دیگر از نقاط قوت این مادربرد محسوب می‌شود. این سیستم صوتی متشکل از 6 بخش مختلف برای پردازش، بازسازی و تقویت سیگنال صوتی می‌باشد تا خروجی نهایی آنچه باشد که حرفه‌ای‌ها آن را طلب می‌کنند! در این بخش قصد داریم به معرفی و کالبد شکافی این 6 بخش بپردازیم.

حذف صداهای مزاحم (DE-POP PROTECTION)
بدون شک تاکنون شما نیز متوجه صداهای بسیار آزار دهنده حین خاموش و روشن شدن سیستم و یا در حین قطع و اتصال هدفون و اسپیکر شده‌اید. MSI به کمک ماسفت های مخصوص با قطع کردن سیگنال خروجی در مواقع یاد شده، شما را از شر این صداهای مزاحم خلاص کرده است.

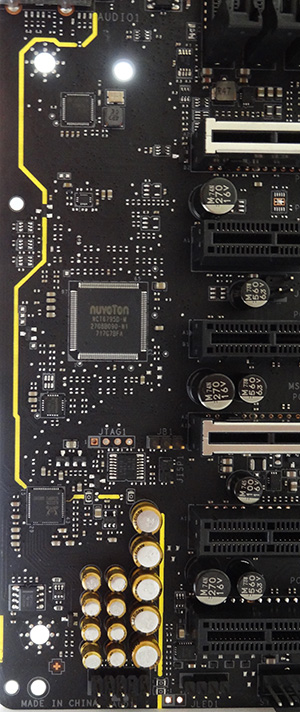

ایزولاسیون PCB سیستم صوتی با سایر مدارات مادربرد

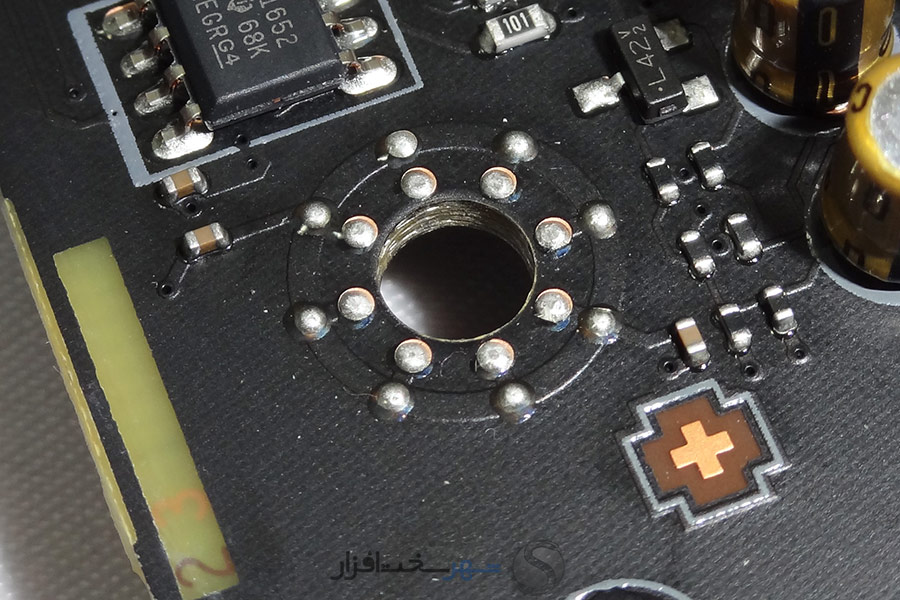

در این سیستم صوتی برای جلوگیری از تأثیر نویزهای ایجاد شده توسط سایر بخش‌های مادربرد به سیستم صوتی، GND یا اتصال زمین این مدار نسبت به سایر بخش‌های مادربرد ایزوله شده که این امر نقش مهمی در افزایش SNR عملی و خلوص صدای خروجی خواهد داشت. علاوه بر این برای خروجی‌های چپ و راست صدا نیز از دو لایه مجزا PCB استفاده شده که در نوع خود باعث کاهش محسوس Crosstalk خواهد شد.

Audio Codec باکیفیت و مدرن

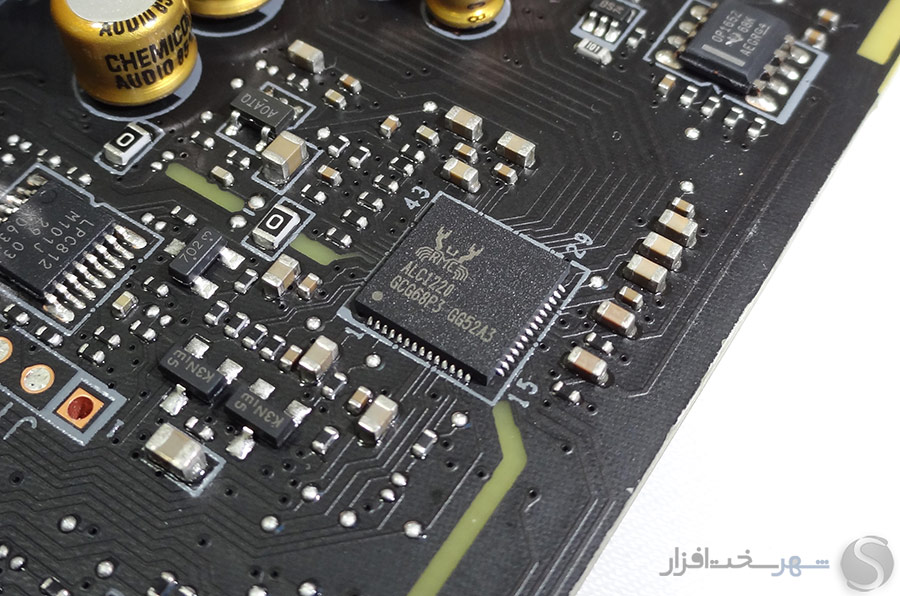

قلب این سیستم صوتی متشکل از جدیدترین و باکیفیت‌ترین تراشه Codec 32-bit صوتی کمپانی Realtek (ALC1220) با SNR بیش از 120dB در بخش DAC و 110dB در بخش ADC خود است.

آمپلی‌فایر هدفون اختصاصی با امپدانس خروجی حداکثر 600 اهم

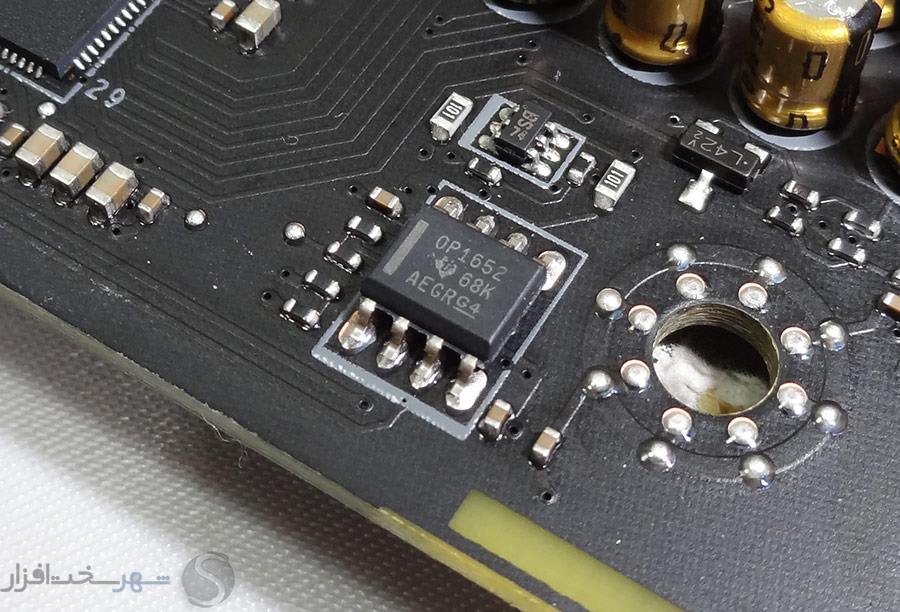

خروجی صدا کدک این مادربرد در بخش Front توسط تراشه OPAMP مدل QPA1652 که دارای امپدانس خروجی تا 600 اهم (تطبیق امپدانس به‌صورت خودکار) می‌باشد تقویت می‌شود. این سامانه در حال حاضر یکی از کارآمدترین‌ها جهت تطبیق امپدانس با هدفون‌های حرفه‌ای به شمار می‌رود.

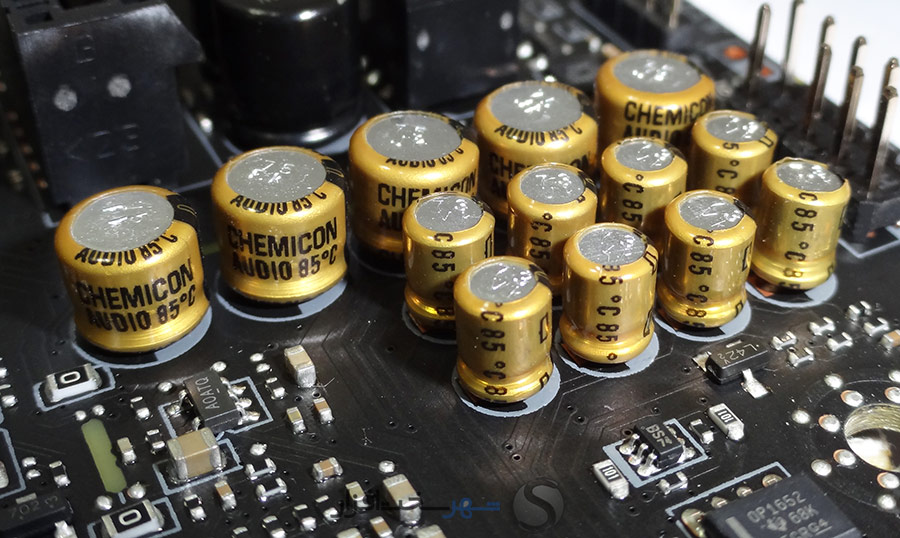

خازن‌های آکوستیک سری Fine Gold کمپانی ژاپنی Nichicon
خازن‌های فیلتر خروجی یکی از مهم‌ترین بخش‌ها برای داشتن صدایی گرم، رسا و دل‌نشین محسوب می‌شوند. استفاده از 13 خازن سری Fine Gold MUSE acoustic ساخت کمپانی Nichicon نوید تقویت عمق BASS و افزایش وضوح و کریستالی شدن فرکانس‌های بالا در خروجی صدا را می‌دهند

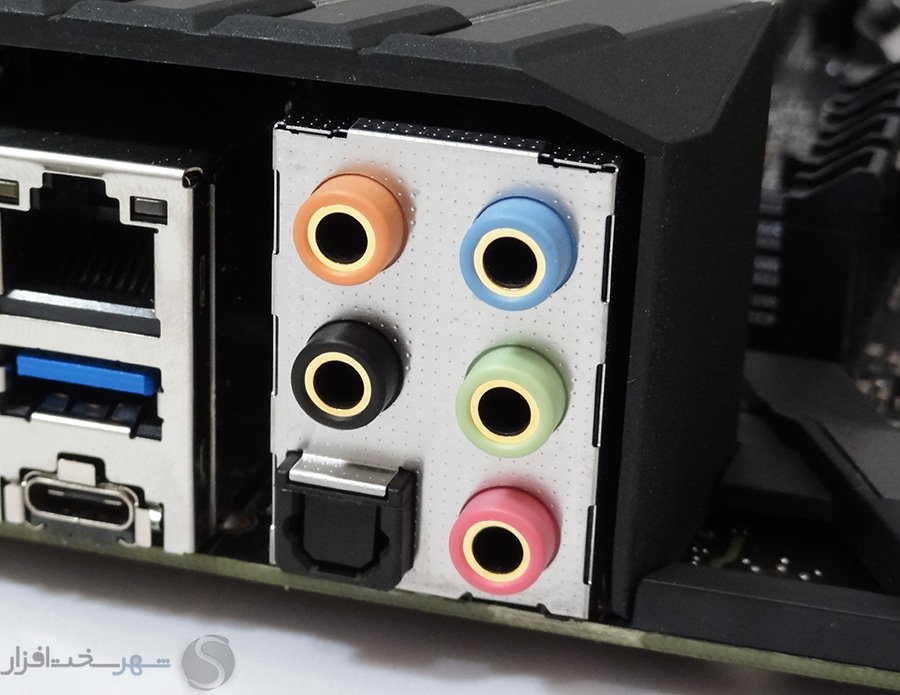

جک‌های 3.5mm خروجی صدای آنالوگ با روکش طلا
خروجی‌های صدا نیز در این مادربرد در بخش آنالوگ از نوع 7.1 Channel مجهز به جک‌های 3.5mm با روکش طلا است که در عمل باعث افزایش کیفیت اتصال، کاهش نویز و خوردگی و اکسیداسیون در اثر رطوبت و قطع و وصل مکرر می‌شود. در بخش Digital نیز پورت Optical S/PDIF out جوابگوی نیازهای حرفه‌ای خواهد بود.



نگاهی نزدیک‌تر (درگاه‌های مدرن و پرسرعت شبکه)

نگاهی نزدیک‌تر (درگاه‌های مدرن و پرسرعت شبکه)

همانند اغلب مادربردهای Workstation در این مادربرد نیز شاهد تعبیه دو پورت شبکه Gigabit Ethernet هستیم. کنترلر اصلی Ethernet تعبیه شده در این مادربرد نیز تراشه Gigabit مدل I219-V ساخت کمپانی اینتل است. این تراشه که یکی از آخرین و مدرن‌ترین تراشه‌های کنترلر شبکه ساخت این کمپانی محسوب می‌شود بر اساس تکنولوژی 40nm ساخته شده، دارای توان مصرفی تنها 0.5W است و از مهم‌ترین خصوصیات آن می‌توان به کاهش بار پردازش شبکه بر روی پردازنده مرکزی (CPU) و افزایش محسوس توان عملیاتی پروتکل‌های TCP و UDP در این تراشه در مقایسه با نسل‌های قبلی اشاره کرد. تراشه دوم نیز مدل قدیمی‌تر I211-AT است.

یکی از قابلیت‌های کم نظیر پورت‌های LAN این مادربرد پشتیبانی آن‌ها از پروتکشن های ایمنی در برابر بارهای الکترواستاتیک و ولتاژهای لحظه‌ای بسیار بالا نظیر شوک‌ها لحظه‌ای ایجاد شده توسط رعد و برق است. کمپانی MSI با در نظر گرفتن کامپوننت های محافظتی در پورت RJ45 این مادربرد مقاومت آن را در برابر بارهای الکترواستاتیک و ولتاژهای بسیار زیاد لحظه‌ای تا 2.5 برابر بیشتر (15KV) نسبت به پورت‌های استاندارد معمولی افزایش داده است.

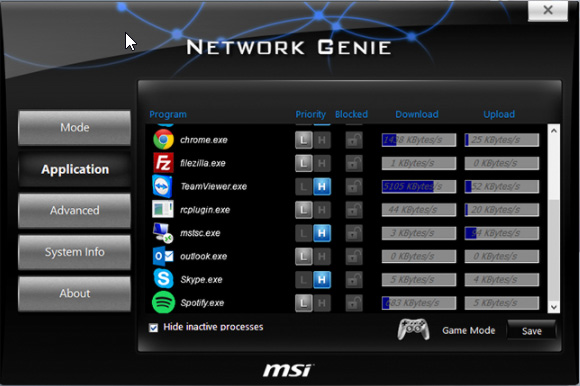

از دیگر قابلیت‌های کم نظیر شبکه در این مادربرد، پشتیبانی آن از نرم افزار هوشمند MSI NETWORK GENIE است. از جمله قابلیت‌های این نرم افزار می‌توان به اولویت بندی هوشمند و دستی Task های مختلف شبکه و مانیتورینگ هوشمند و برخط اشاره کرد.



نگاهی نزدیک‌تر (سوئیچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

نگاهی نزدیک‌تر (سوئیچ‌ها، امکانات ویژه و مهم‌ترین تراشه‌ها و کنترلرها)

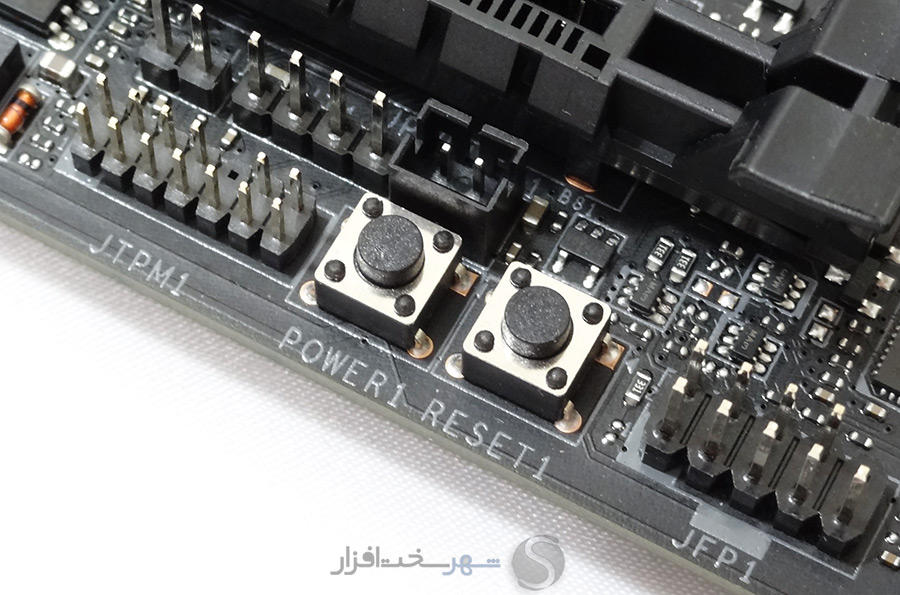

در بخش پایینی و سمت چپ PCB دو عدد DIP-Switch تحت عنوان‌های Power و Reset جهت خاموش و روشن کردن و راه اندازی مجدد سیستم تعبیه شده‌اند.

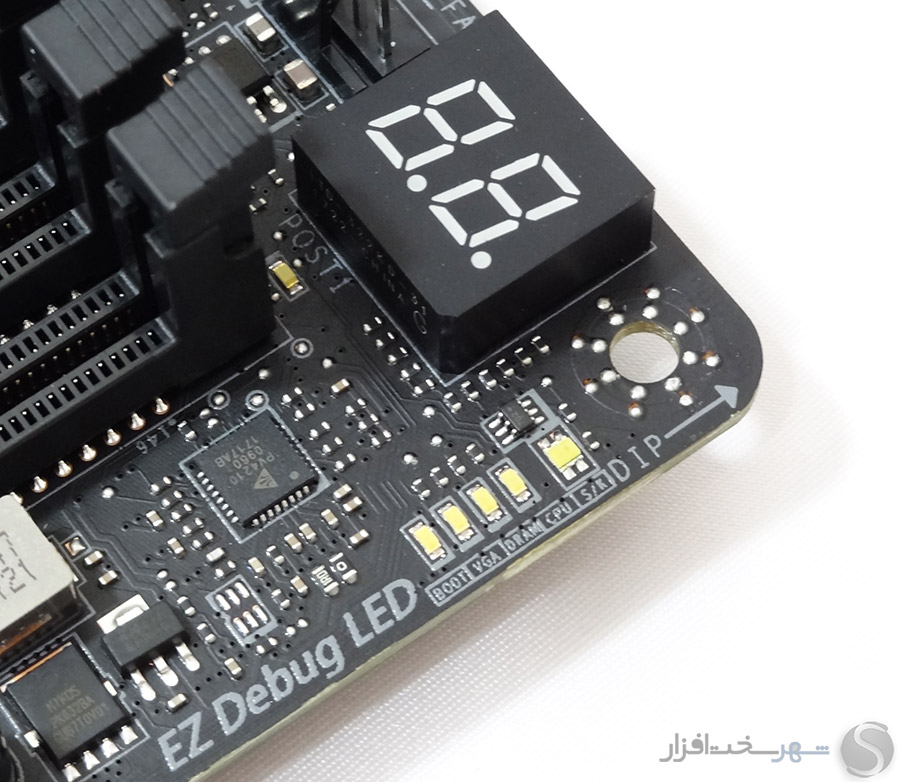

همچنین یک عدد سون سگمنت دو رقمی در بخش بالا و سمت راست PCB تعبیه شده که در مواقع لازم، با نمایش کدهای مخصوص مشکلات سخت‌افزاری بخش‌های مختلف سیستم را گزارش می‌کند.

علاوه بر این در کنار این دیباگر 4 عدد SMD LED تحت عنوان EZ Debug LED تعبیه شده‌اند. این LED ها در حین راه اندازی سیستم و هم‌زمان با طی شدن مراحل Post روشن می‌شوند. در صورتی که قطعاتی مانند CPU، DRAM، VGA و یا تجهیزات BOOT سیستم به هر علتی آسیب دیده باشند LED مورد نظر آن بخش روشن مانده و کاربر در کمترین زمان ممکن، قطعه معیوب را شناسایی می‌کند.

در تصویر بالا یک سوئیچ دوحالته دیگر تحت عنوان Multi-BIOS Switch مشاهده می‌شود. MSI برای این مادربرد سامانه‌ای مشابه Dual Bios مادربردهای گیگابایت در نظر گرفته است که به کاربر این اجازه را می‌دهد تا در صورت آسیب دیدن یکی از تراشه‌های Bios با استفاده کلید نام برده تراشه Bios دوم را انتخاب کند. هر دو تراشه Bios نام برده نیز در سمت چپ این سوئیچ تعبیه شده‌اند. تراشه Winbond 25L12873FM2I  یک Flash Memory با حجم 128Mb است که UEFI Bios این مادربرد را در خود جای داده است.

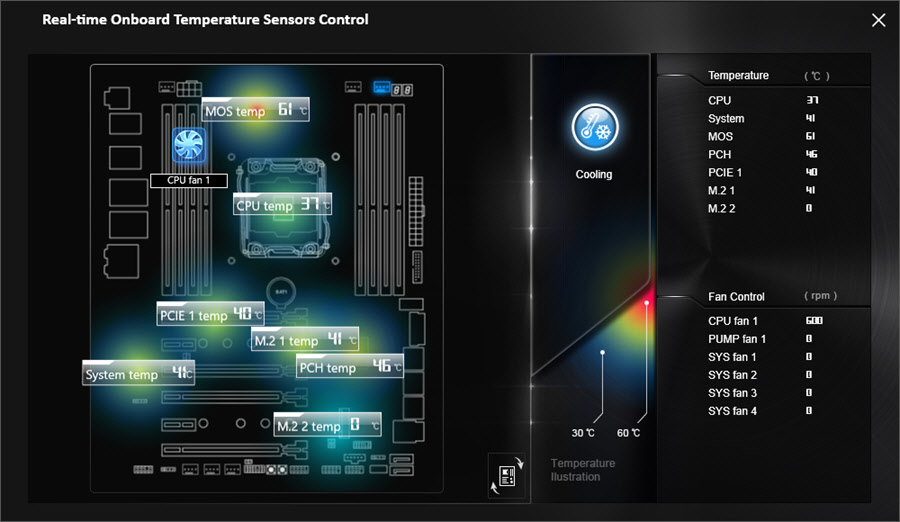

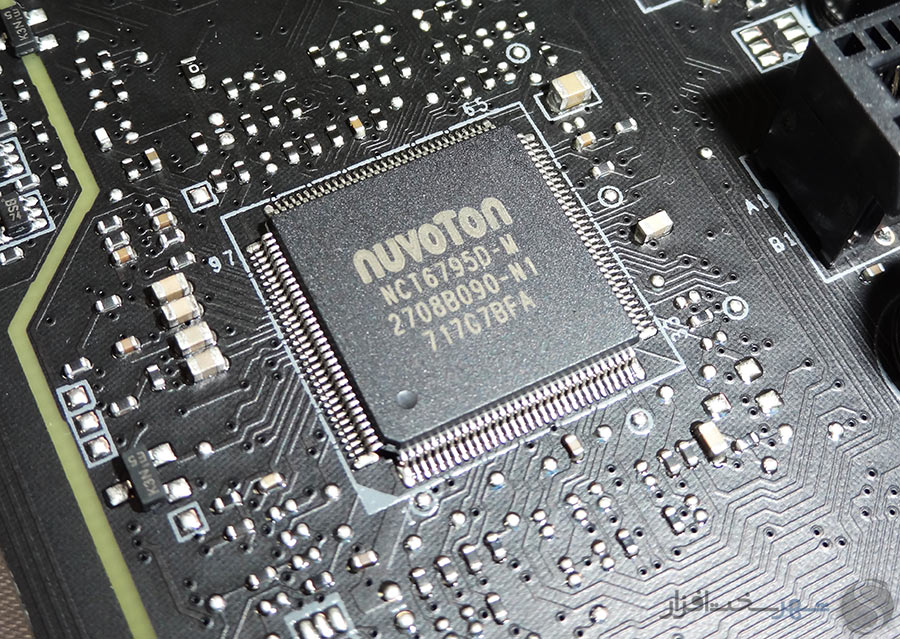

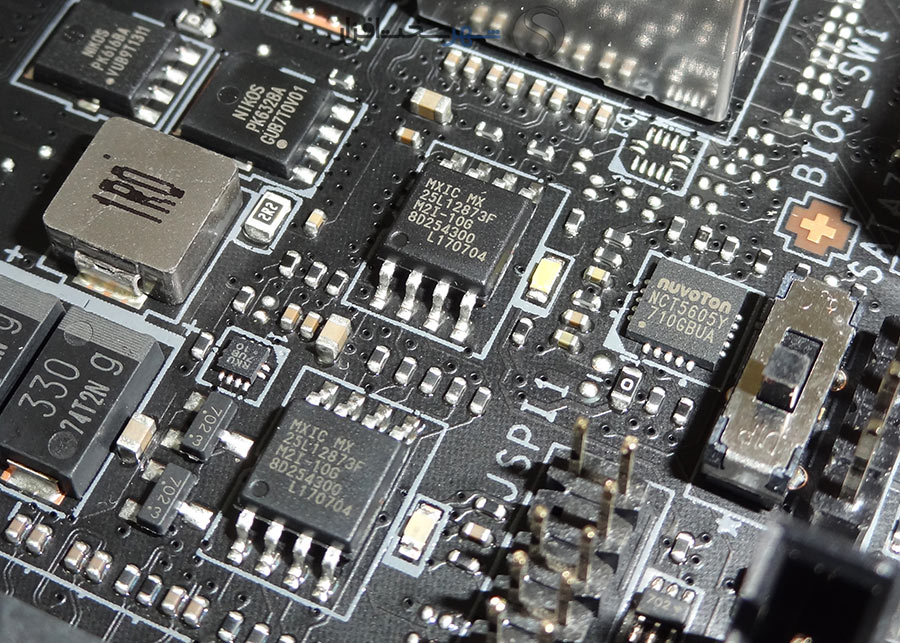

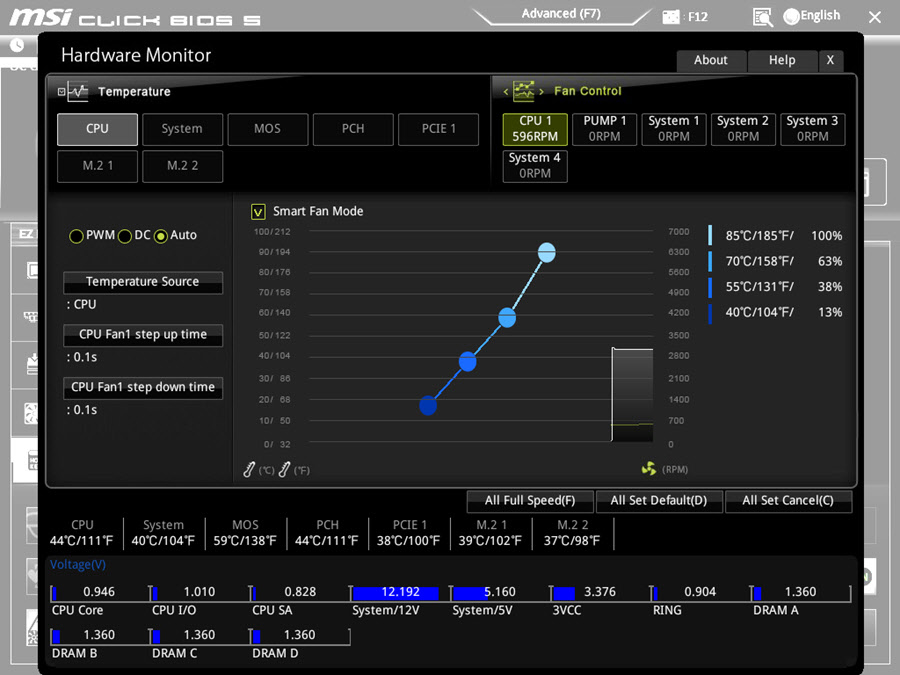

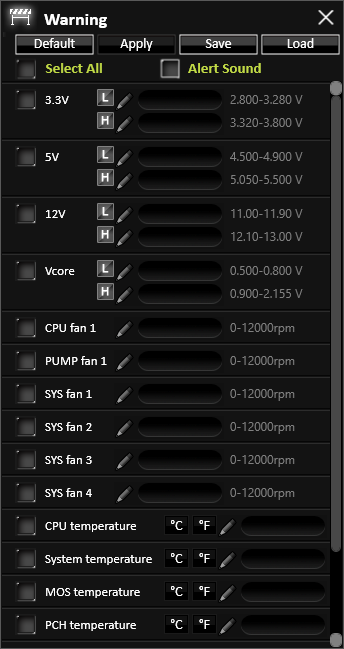

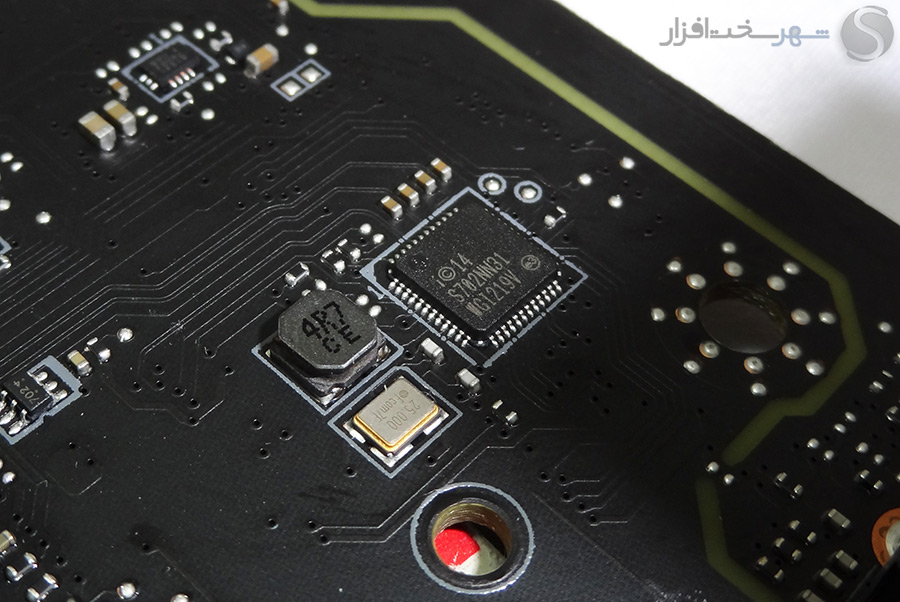

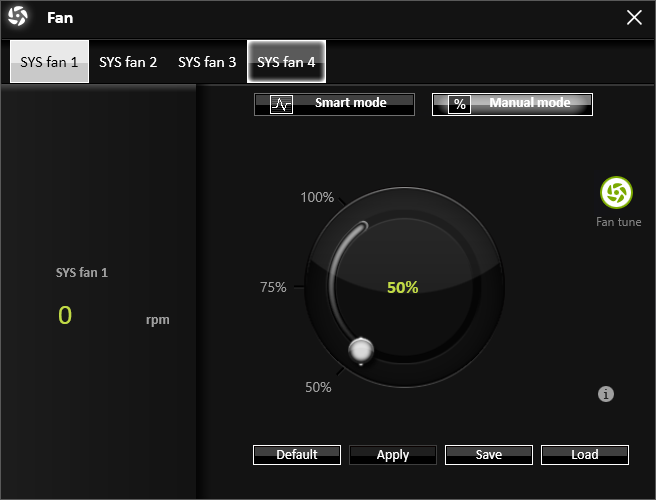

مانیتورینگ ولتاژ، حرارت و کنترل سرعت فن‌ها نیز در این مادربرد توسط تراشه nuvoTon NCT6795D صورت می‌گیرد.

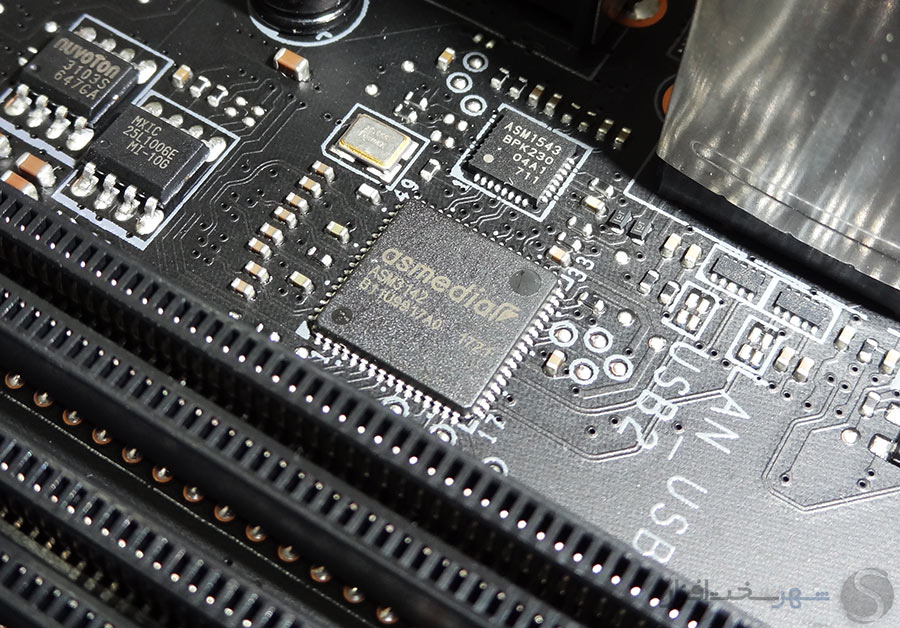

همان‌طور که اشاره شد این مادربرد مجهز به 3 پورت USB 3.1 Gen2 (یک پورت از نوع Type-c و 1 پورت دیگر از نوع Type-A) در پنل پشتی مادربرد و یک کانکتور USB 3.1 Gen2 بر روی PCB است. این 2 پورت و کانکتور نام برده از 2 تراشه Universal Serial Bus 3.1 host controller مدل ASM3142 ساخت کمپانی asmedia منشعب شده‌اند. این تراشه‌ که به‌واسطه یک رابط PCIe 3.0 X2 و با پهنای باند حداکثر 16Gb/s با چیپست Intel X299 ارتباط برقرار می‌کنند، نسبت به مدل مشابه نسل قبلی خود (ASM1142) با پهنای باند دو برابر بیشتر با چیپست PCH در ارتباط است. همین امر باعث شده تا در عمل پورت‌های USB 3.1 Gen2 این مادربرد با حداکثر سرعت نامی خود (10Gb/s) به تبادل اطلاعات بپردازند.

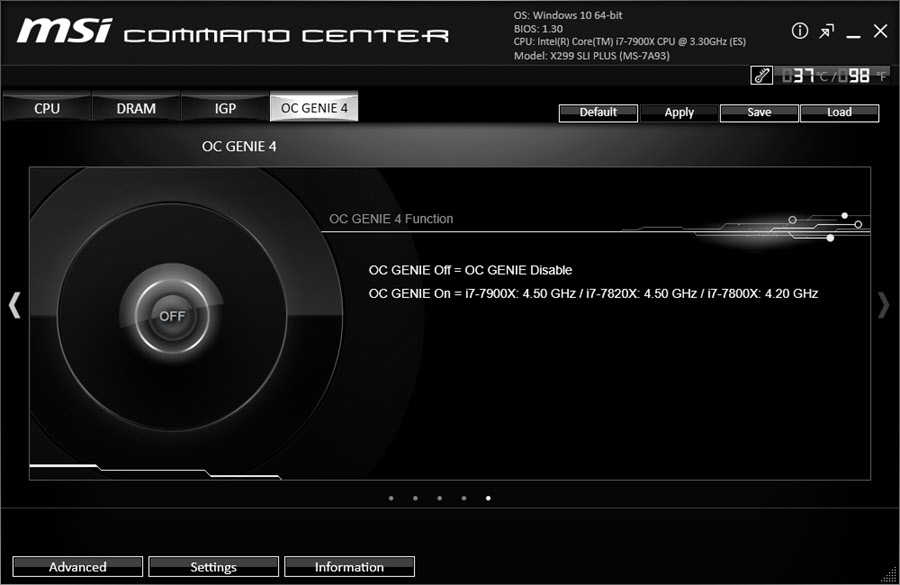

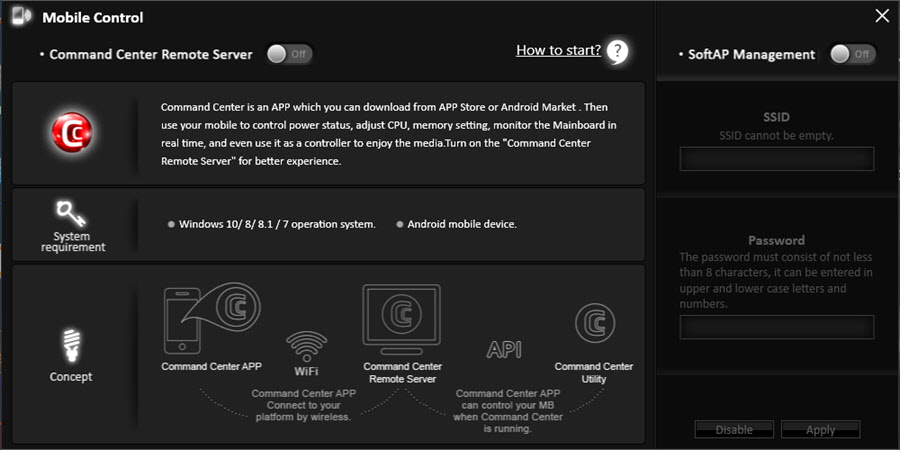

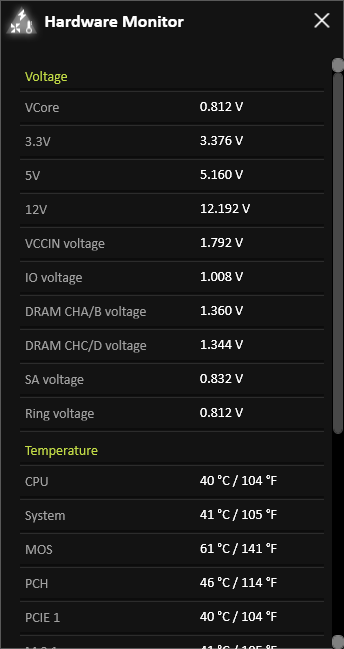

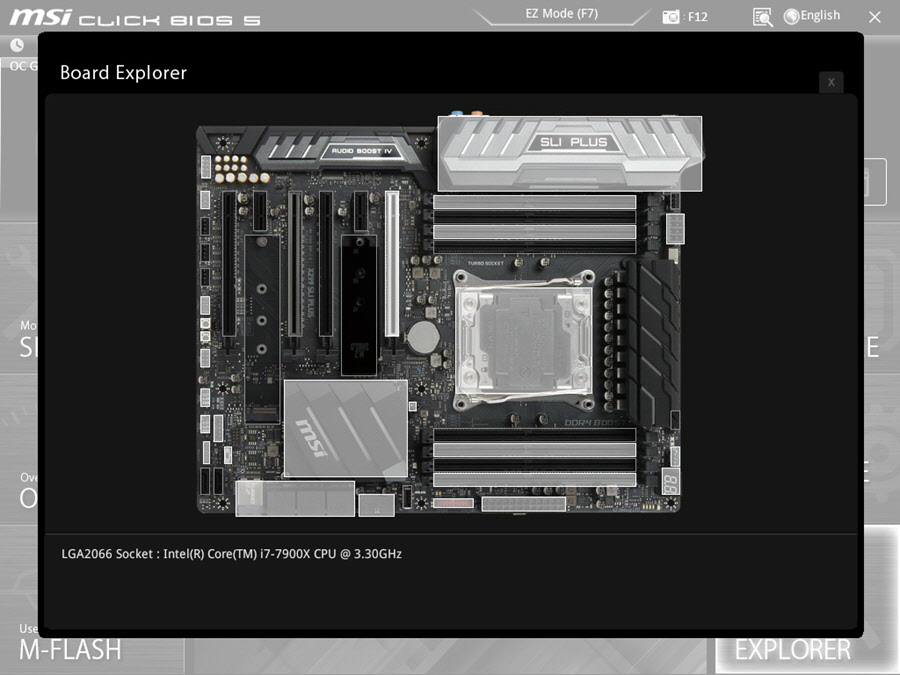

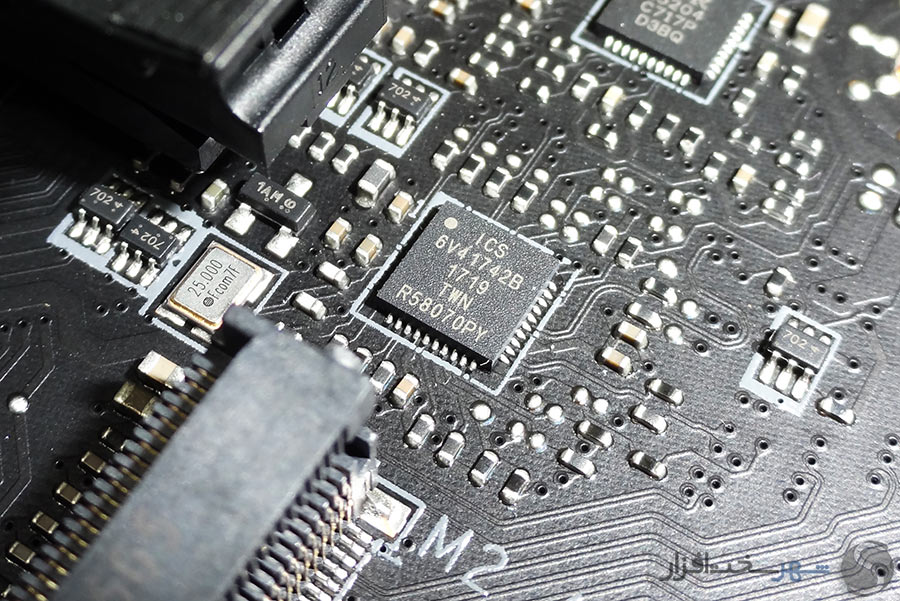

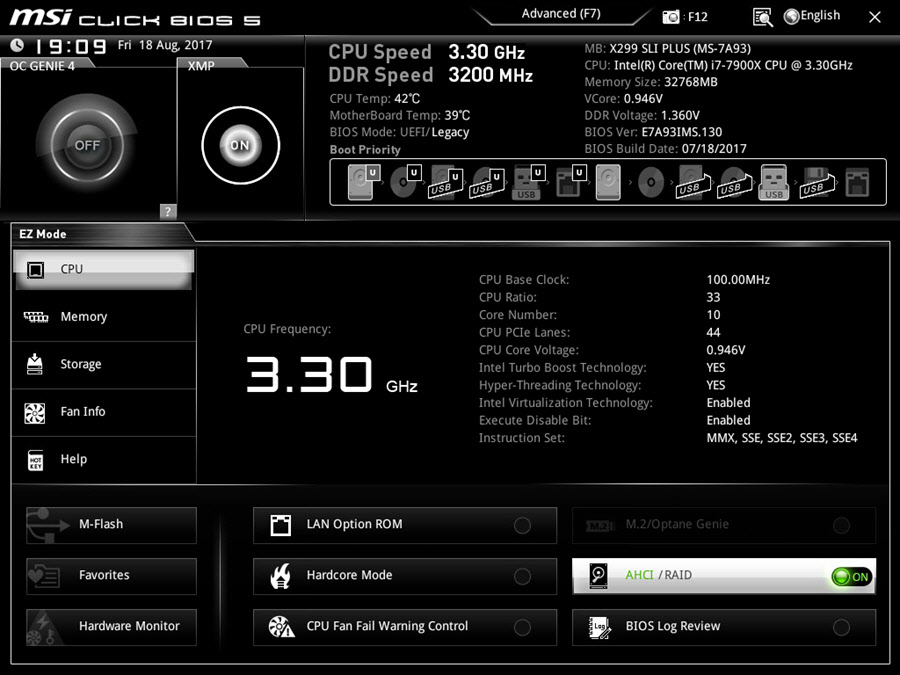

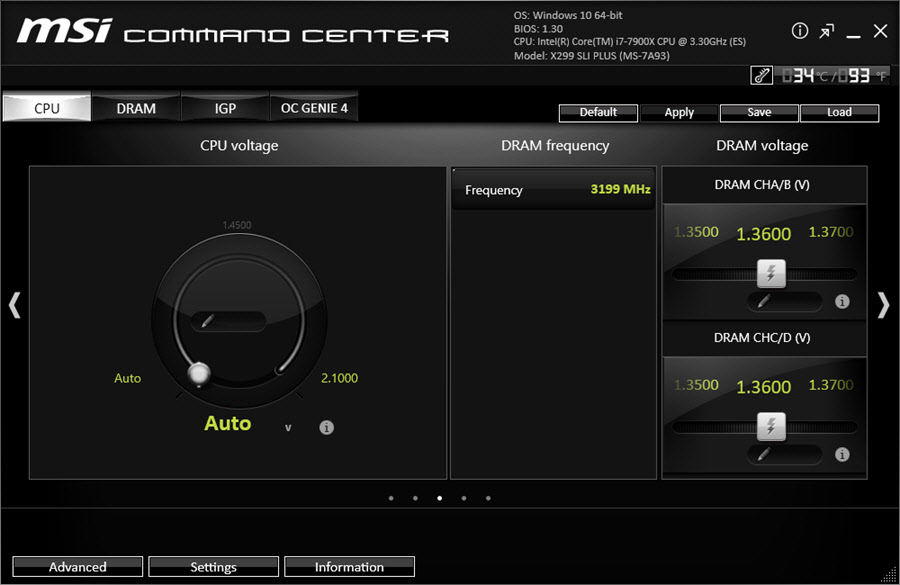

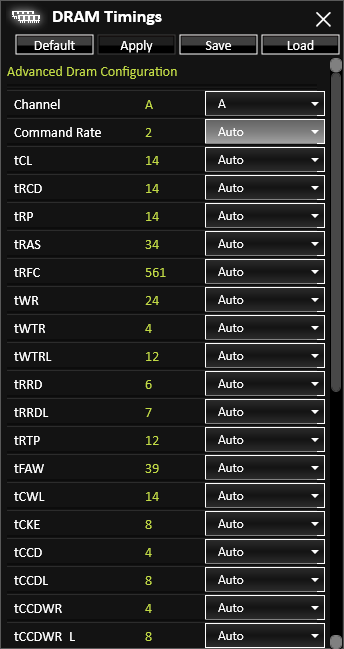

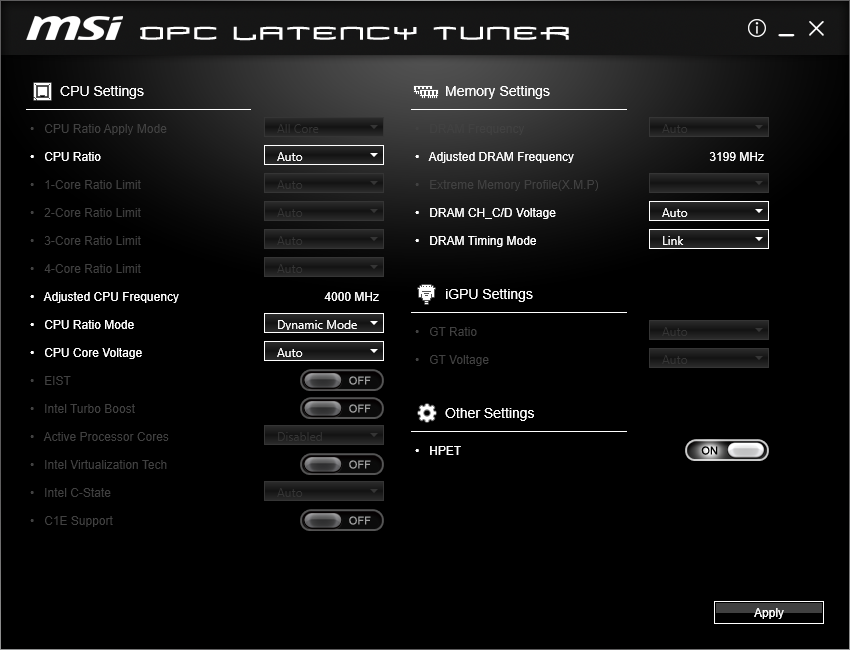

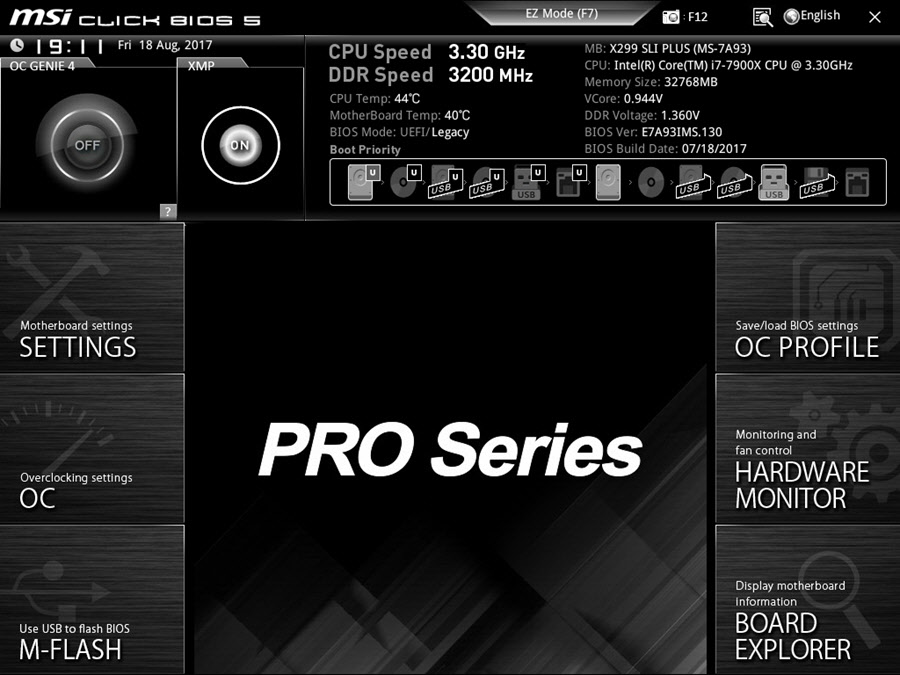

MSI نیز همانند سایر رقبا برای مادربردهای مبتنی بر چیپست Intel X299 یک Clock Generator مجزا در نظر گرفته است. این مولد پالس به اورکلاکرها اجازه می‌دهد تا به‌راحتی فرکانس BCLK را در رنجی به‌مراتب بیشتر از 5% حالت عادی (بین 90MHz تا 500MHz) بالا ببرند همچنین این امکان فراهم شده تا فرکانس‌های CPU PEG bus، chipset PCIe bus و DMI bus را به صورت خطی و در محدوده 100MHz تا حداکثر 200MHz افزایش دهند.

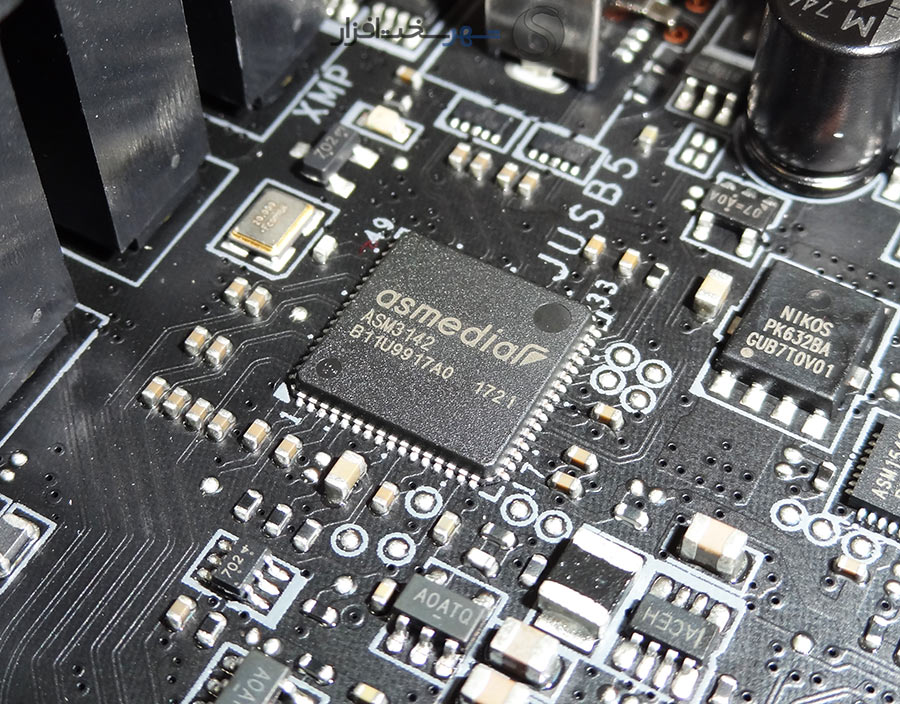

همان طور که اشاره شد 3 پورت از 4 پورت USB 3.1 Gen1 تعبیه شده در پنل پشتی این مادربرد از تراشه USB 3.0 HUB مدل ASM1074 ساخت کمپانی asmedia منشعب می‌شوند.

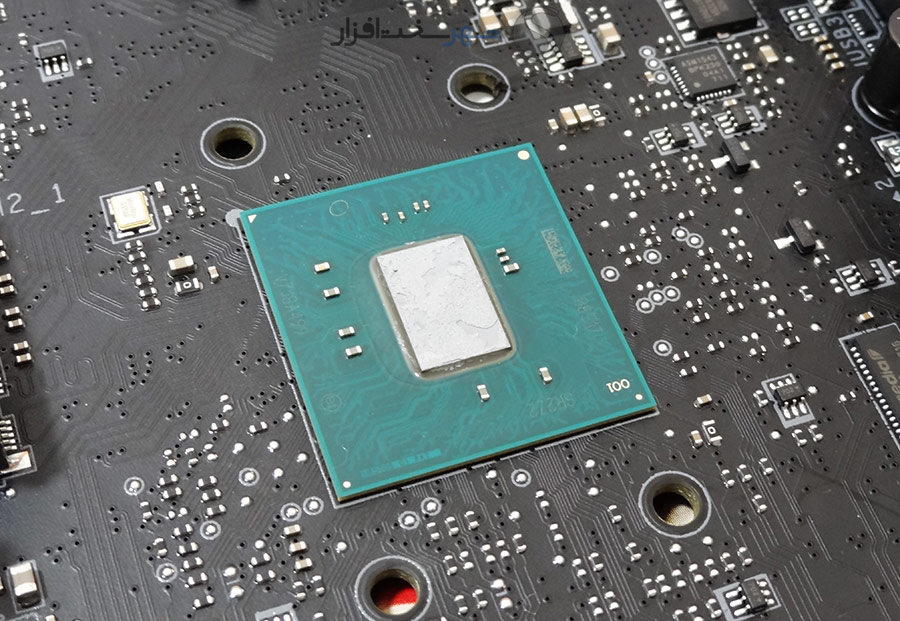

در تصویر بالا نیز قلب این مادربرد یعنی Intel X299 را ملاحظه می‌کنید. این چیپست که با اسم رمز Intel® GL82X299 نیز شناخته می‌شود دارای ابعاد 23mm x 24mm است، با فناوری 22nm ساخته شده و حداکثر TDP آن نیز حدوداً 6W است.



متد و سیستم تست

متد و سیستم تست

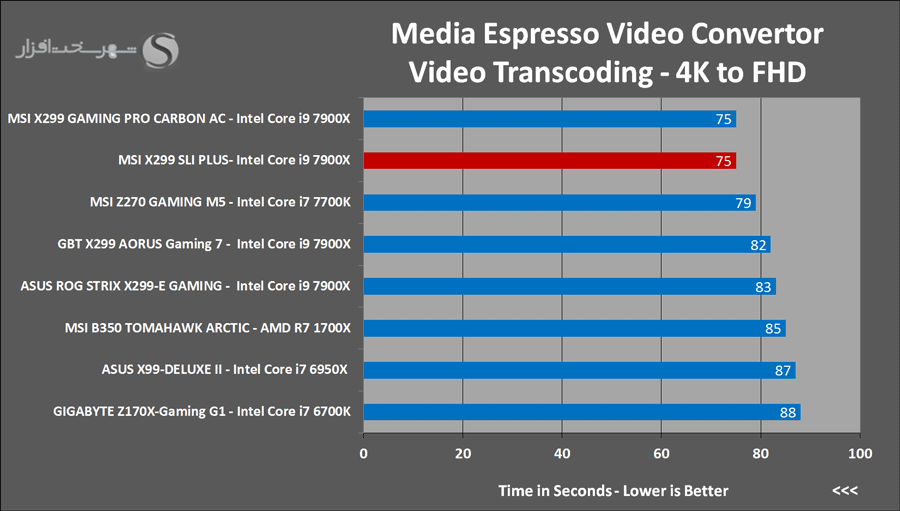

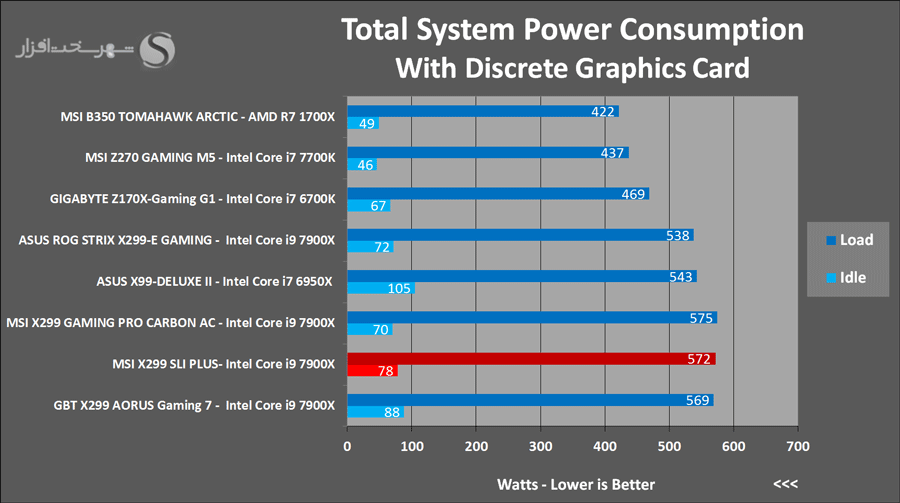

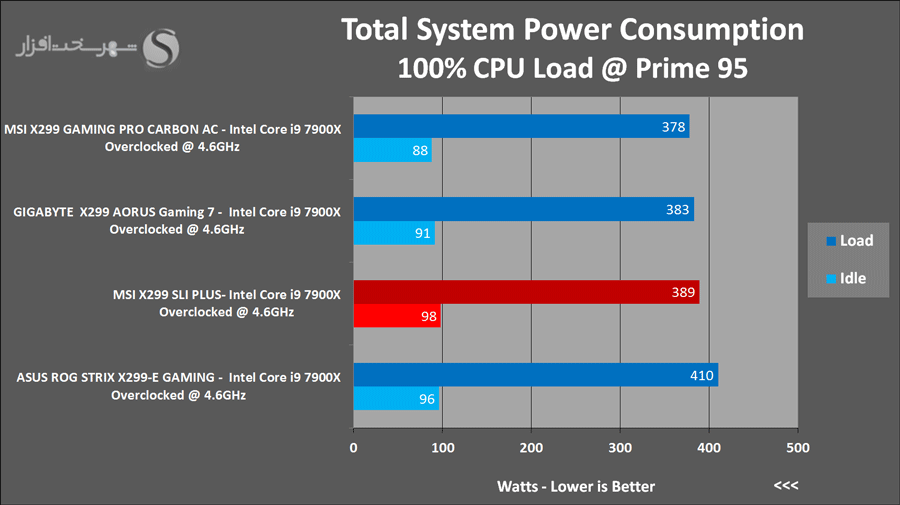

تست‌های این قطعه را به‌طور کلی به چهار بخش تست‌های کارایی، توان مصرفی، حرارتی و اورکلاکینگ تقسیم کرده‌ایم. برای مقایسه نتایج نیز از آرشیو نتایج موجود در لابراتوار استفاده کردیم.

مشخصات قطعات، درایورها و سیستم عامل استفاده شده در سیستم تست، در این بررسی به شرح زیر می‌باشد:

Intel Core i9 7900X @ 3.3GHz – 4.5 GHzCPU
MSI X299 SLI PLUS - Bios 1.3Mainboard
G.SKILL TRIDENTZ 32GB (4x8GB Quad Channel ) DDR4 3200 MHz – CL14RAM
Silicon Power Velox V80 - 240 GB SATA IIISSD
Seagate Barracuda ST1000DM003 1TB 7200 RPM 64MB Cache SATA IIIHDD
GIGABYTE GEFORCE GTX 980 G1 GAMING 4GB GDDR5VGA
GREEN GP850B – OC+ 80Plus PlatinumPSU
GREEN – Thermalright HR-02 MachoCPU Cooler
GREEN – OC StationCase
Windows 10 Pro 64-bit OS
Motherboard DVD Drivers
NVIDIA Graphics Driver 355.98 WHQL
Drivers


لازم به ذکر است در تمامی پلتفرم‌ها تنظیمات Bios در حالت پیش فرض تنظیم شده‌اند، در پلتفرم کنونی نیز تنها قابلیت XMP برای ماژول‌های حافظه فعال شده است.

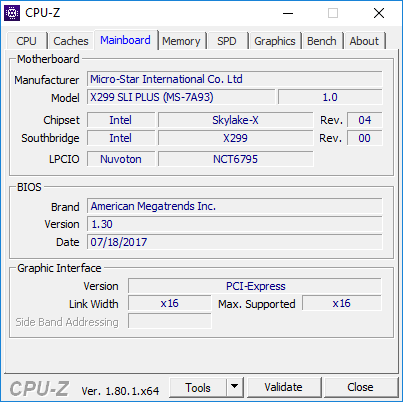

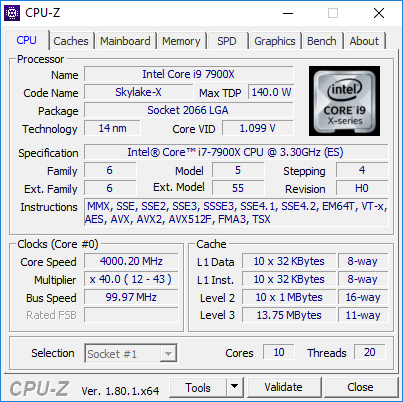

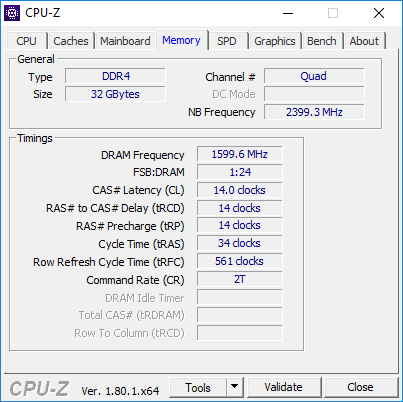

در تصاویر زیر می‌توانید از نگاه نرم افزار CPU-Z مشخصات و تنظیمات سیستم را ملاحظه کنید:

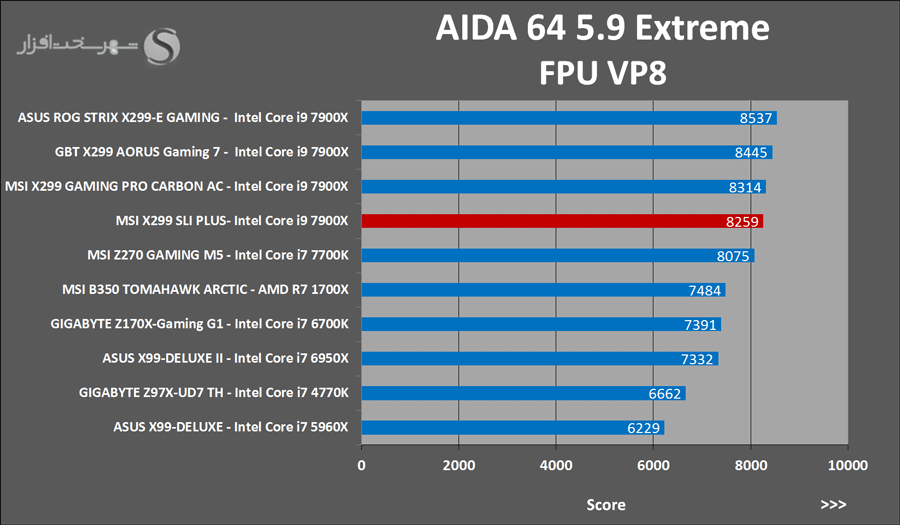

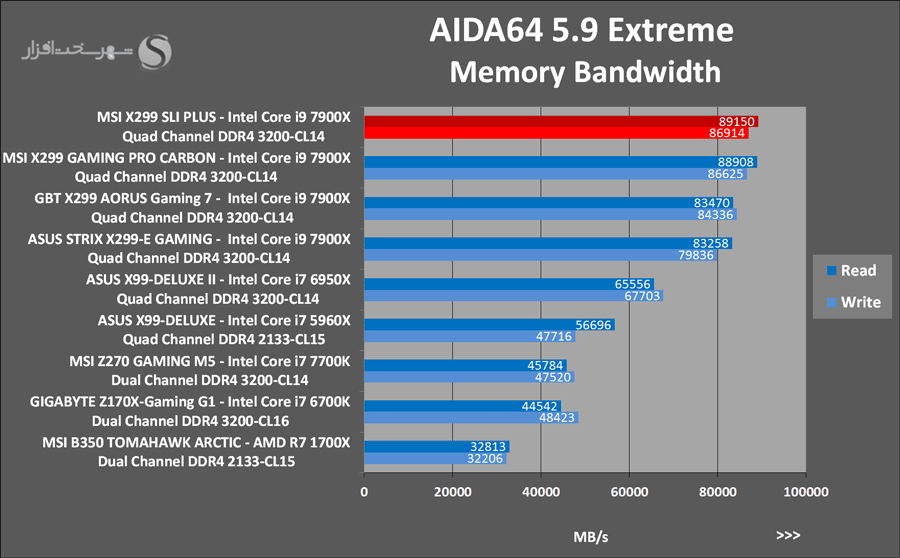

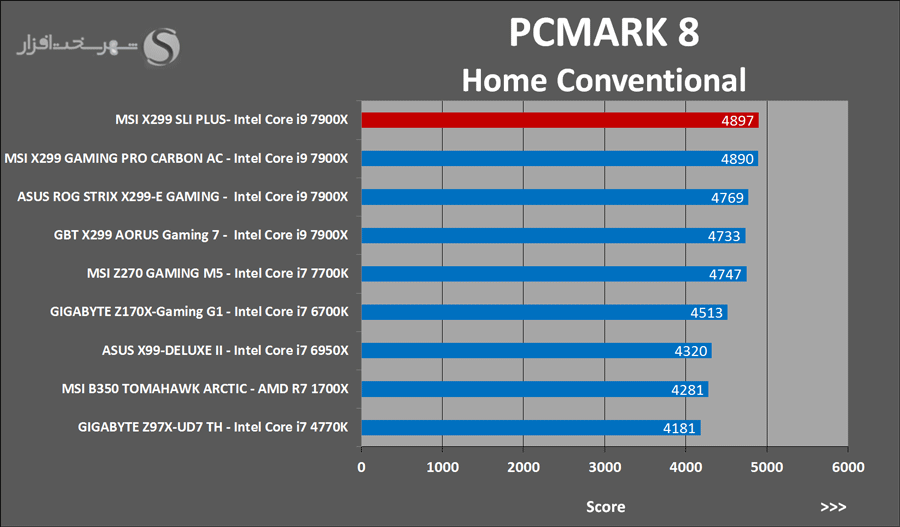

همچنین لیست نرم‌افزارهای Benchmark، Monitoring و Game ها به کار رفته در این بررسی به شرح زیر است:

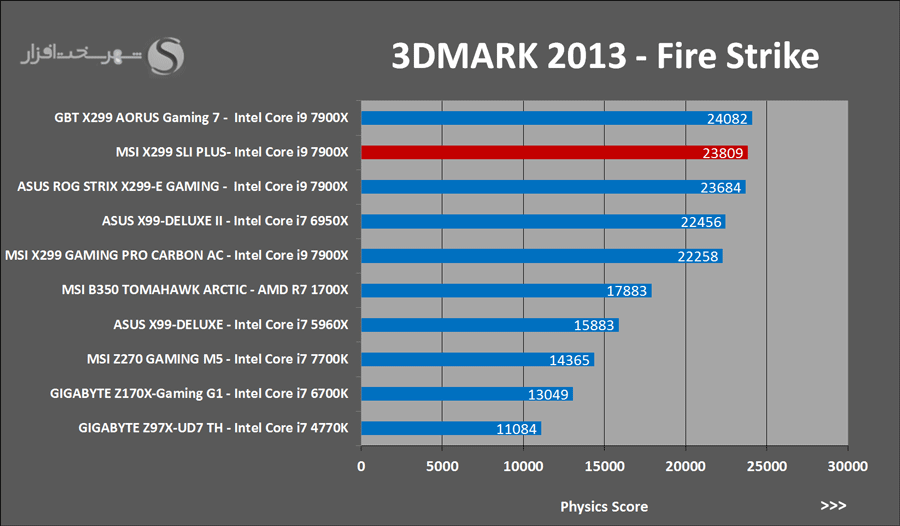

  • 3DMARK 2013 v1.5.915
  • 3DMARK 11 v1.0.132
  • PCMARK 7 1.4.0
  • PCMARK 8 v2.5.419

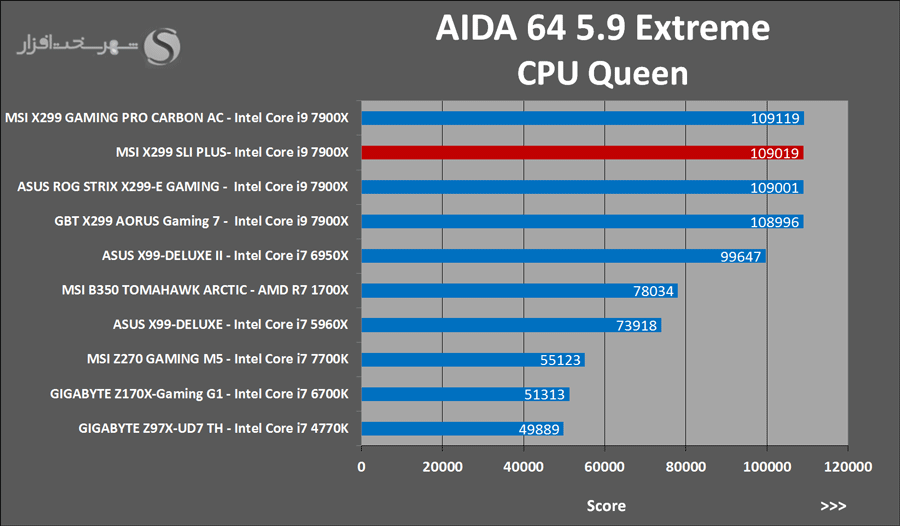

  • AIDA64 Extreme Edition 5.92.4300

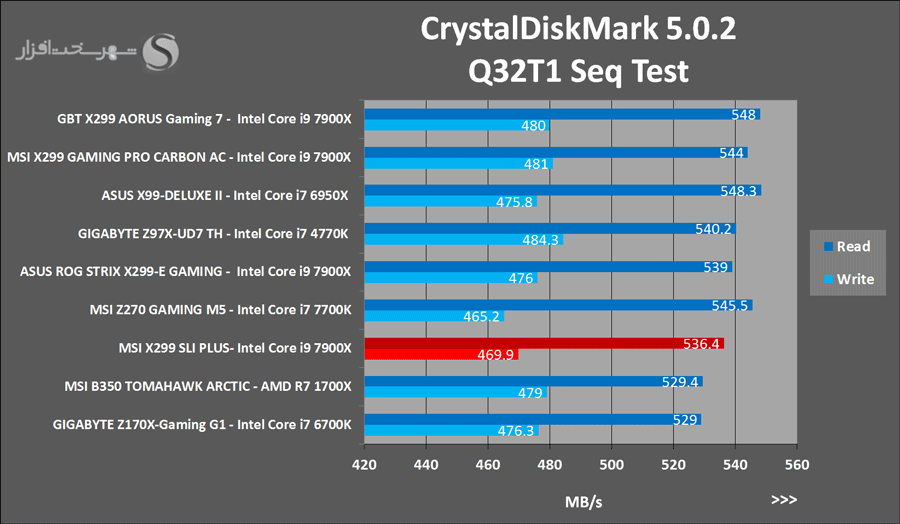

  • CrystalDiskMark 5.0.2

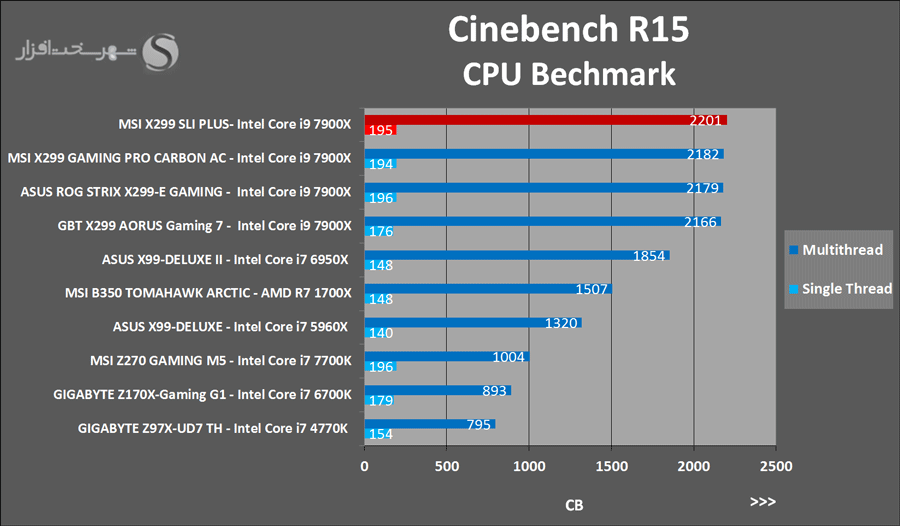

  • CINEBENCH R15

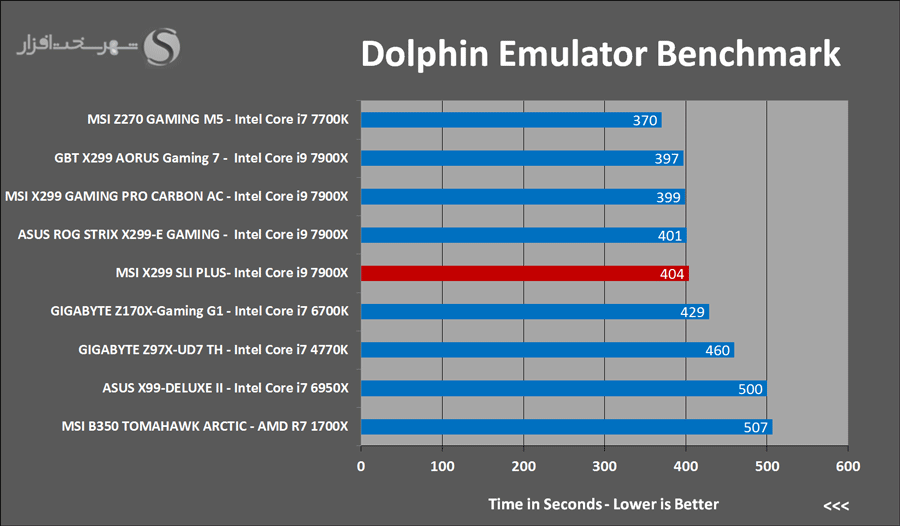

  • Dolphin Benchmark 4.0.2
  • POV-Ray 3.7
  • CPU-Z 1.79.1
  • OCCT 4.5.0
  • FurMark 1.17.0.0

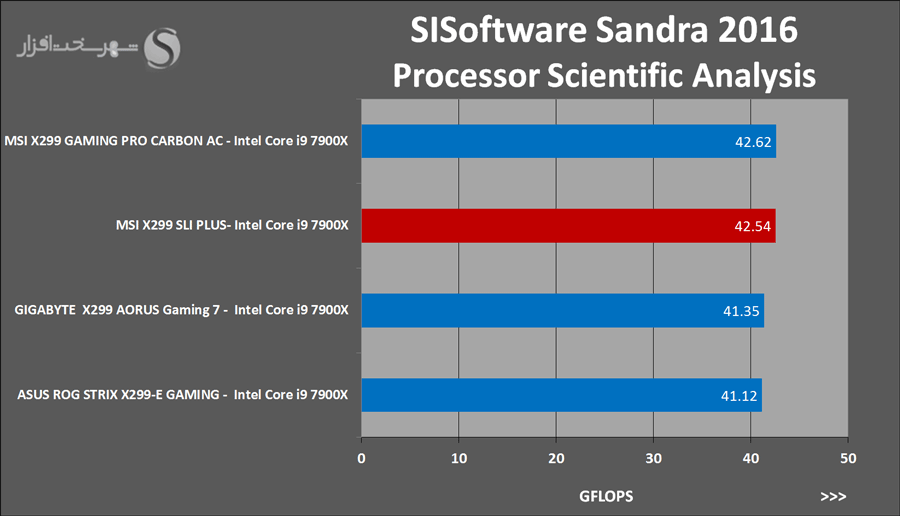

  • SiSoftware Sandra Professional Business 2016.01.22.10
  • MediaEspresso Media Convertor Deluxe 7.5.8022.61105
  • Super PI 1.9 WP

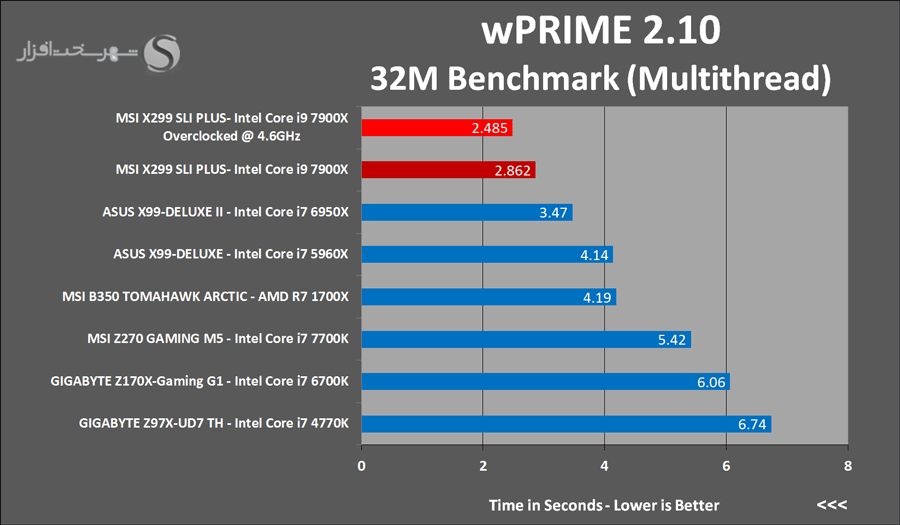

  • wPRIME 2.10

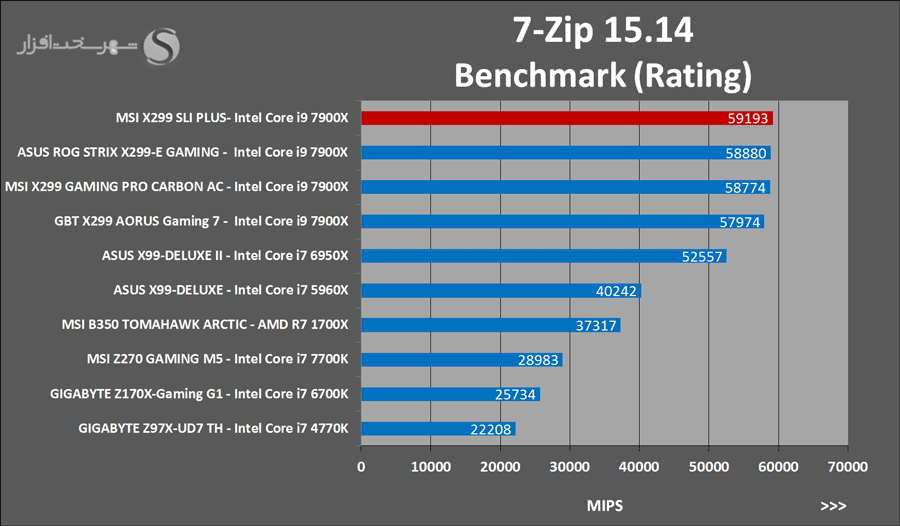

  • 7-Zip 15.14
  • WinRAR 5.30
  • Bioshock Infinite
  • Sniper Elite III
  • Batman: Arkham Origins
  • GTA V
  • Monster Hunter Benchmark
  • Resident Evil 6
  • HWMonitor 1.31
  • Media Player Classic v1.7.10

نکته مهم: تنظیمات گرافیکی در تمامی گیم های نام‌برده در این تست بر روی حداکثر مقدار ممکن تنظیم شده است.



MSI CLICK BIOS 5

MSI CLICK BIOS 5

بر خلاف مادربردهای گیمینگ در سری PRO مادربردهای MSI این رابط کاربری رنگ و لعاب سیاه و سفید دارد! ولی رنگی بودن آن به مراتب زیباتر به نظر می‌رسید!

همان‌طور که ملاحظه می‌کنید در حالت Advanced Mode که به رابط کاربری پیش فرض این Bios است در بخش بالایی، مشخصات کامل سیستم به همراه فرکانس‌ها، ولتاژها و حرارت مهم‌ترین بخش‌های این پلتفرم به‌صورت Real Time مانیتور می‌شود. همچنین قابلیت اورکلاک ماژول‌های RAM به واسطه قابلیت XMP و اورکلاک خودکار سیستم به واسطه قابلیت OC GENIE 4 تنها با کلیک بر روی آیکون‌های مورد نظر فراهم شده است. علاوه بر این تنها با چند Drag & Drop ساده می‌توانید اولویت Boot تجهیزات ذخیره سازی را تغییر دهید.

سایر تنظیمات پیشرفته نیز در 6 بخش مجزا طبقه بندی شده‌اند که در بخش SETTINGS قابلیت تنظیم پارامترهای مختلف دستگاه‌های جانبی و Boot، در بخش OC پارامترهای ولتاژی، فرکانسی جهت اورکلاک پلتفرم، در بخش M-FLASH امکان به‌روزرسانی و تهیه فایل پشتیبان از BIOS، در بخش OC PROFILE امکان ذخیره و بازیابی پروفایل‌های مختلف اورکلاک، در بخش HARDWARE MONITOR امکان مشاهده پارامترهای مختلف ولتاژی، حرارتی و فرکانسی به همراه تنظیم و مانیتورینگ سرعت چرخش فن‌ها و در بخش BOARD EXPLORER نیز امکان رصد و چک کردن صحت و سلامت قطعات متصل شده به مادربرد فراهم شده است.

در تصویر بالا امکانات و قابلیت‌های بخش HARDWARE MONITOR را ملاحظه می‌کنید.

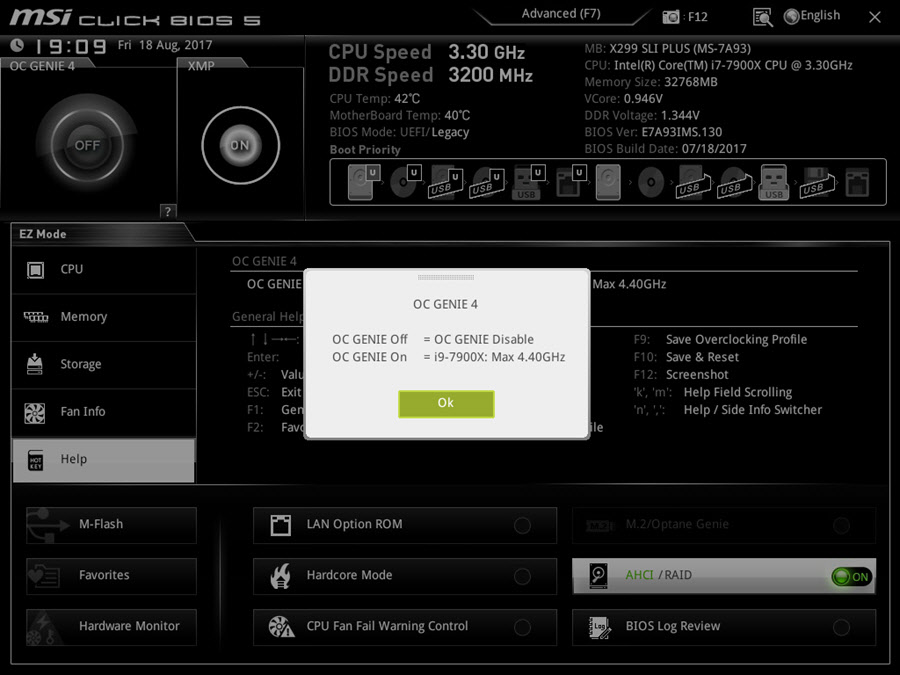

یکی از قابلیت‌های این Bios پشتیبانی از سامانه اورکلاک خودکار OC GENIE 4 است. با کمک این قابلیت تنها با انتخاب گزینه فعال سازی آن در بخش بالا و سمت چپ این رابط کاربری امکان اورکلاک پردازنده سیستم فراهم شده است. برای مثال برای پردازنده Intel Core i7 7900X فرکانس 4.4GHz تعیین شده است.

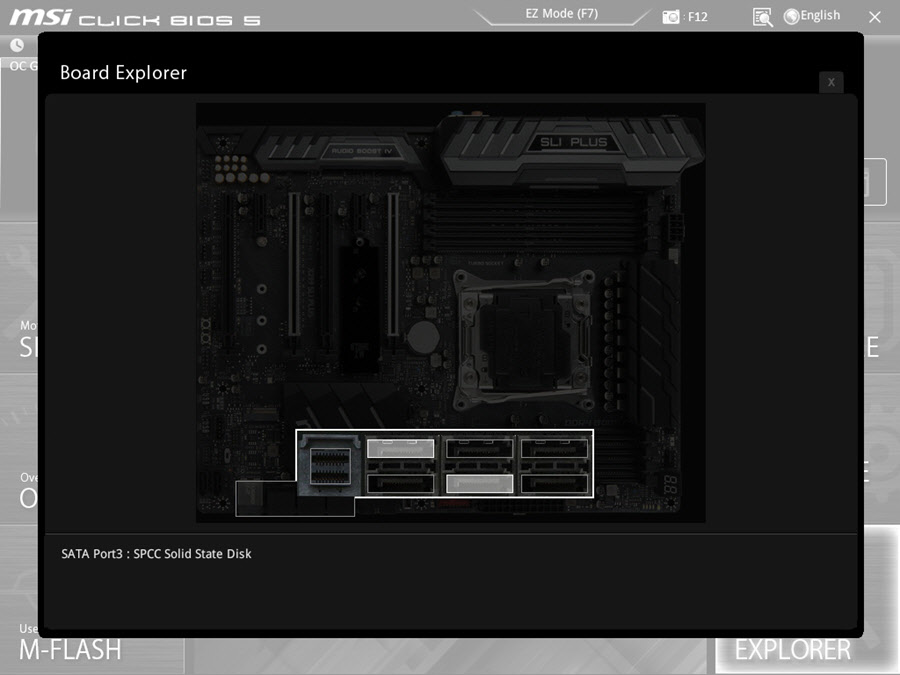

در تصاویر بالا نیز عملکرد بخش BOARD EXPLORER به نمایش گذاشته شده است.

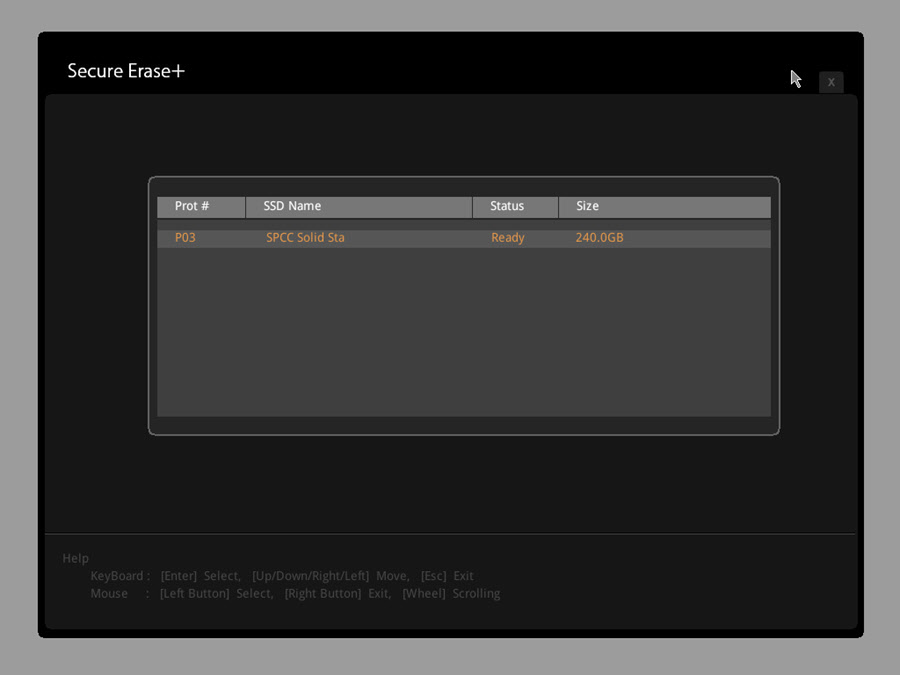

Secure Erase+ این امکان را برای کاربران فراهم می‌کند تا با سریع‌ترین و مدرن‌ترین روش‌های ممکن SSD های مختلف را به‌صورت کامل پاک سازی کنند و افت کارایی که در اثر گشت زمان و نوشتن مداوم بر روی درایوهای SSD ایجاد می‌شود را به حداقل ممکن برسانند.

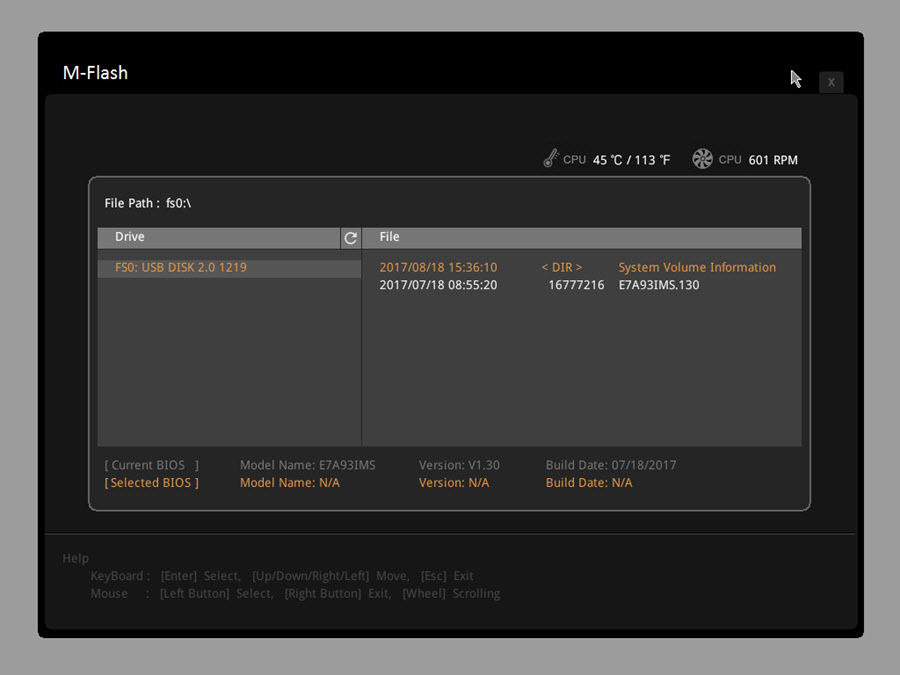

در بخش M-FLASH همان‌طور که اشاره شد با اتصال یک USB FLASH DISK حاوی فایل به‌روزرسانی BIOS البته با فرمت FAT32 می‌توانید به‌راحتی و در کمتر از 1 دقیقه Bios این مادربرد را به‌روزرسانی کنید.

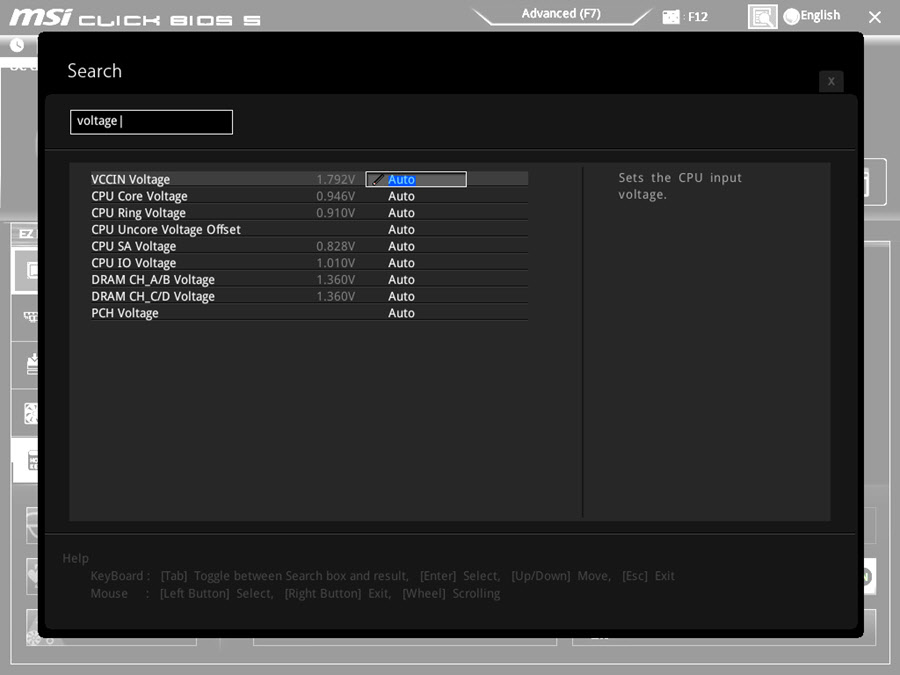

یکی دیگر از ویژگی‌های بسیار کاربردی این رابط کاربری قابلیت Search آن است. کافی است تنها بخشی از پارامتر مورد نظر خود را در بخش مربوطه تایپ کنید تا بلافاصله گزینه مورد نظر را مشاهده کنید.

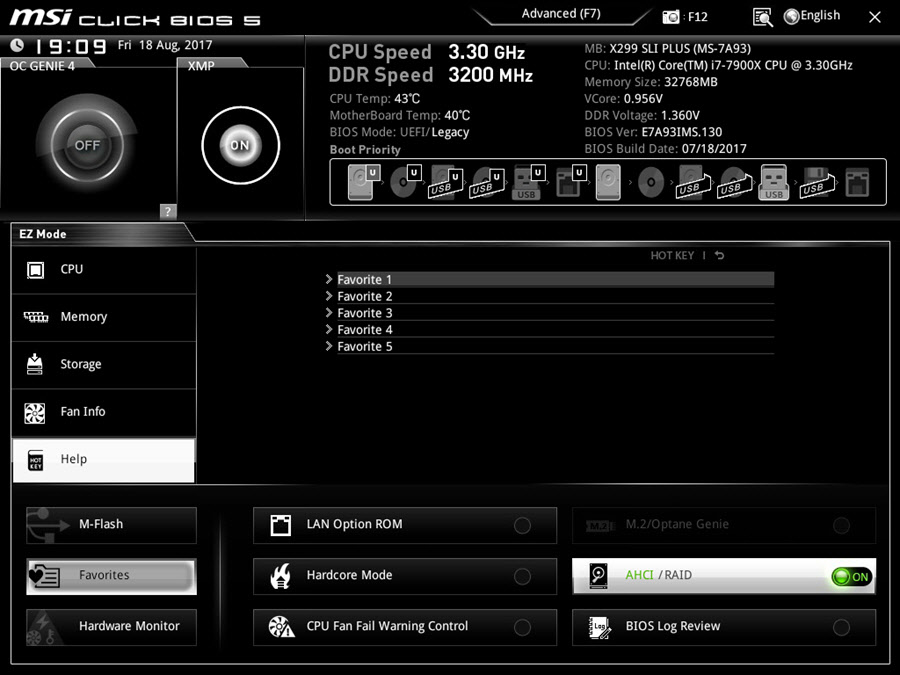

با فشردن کلید F7 بلافاصله وارد محیط دوم این Bios تحت عنوان EZ MODE خواهید شد. در این بخش که برای کاربران غیرحرفه‌ای و مبتدی در نظر گرفته شده است بخش بالایی همانند محیط ADVANCED MODE طراحی شده ولی سایر امکانات به‌صورت محدود در 8 بخش مختلف گنجانده شده است و تنها پارامترهای اولیه و ابتدایی پلتفرم قابل تنظیم هستند.

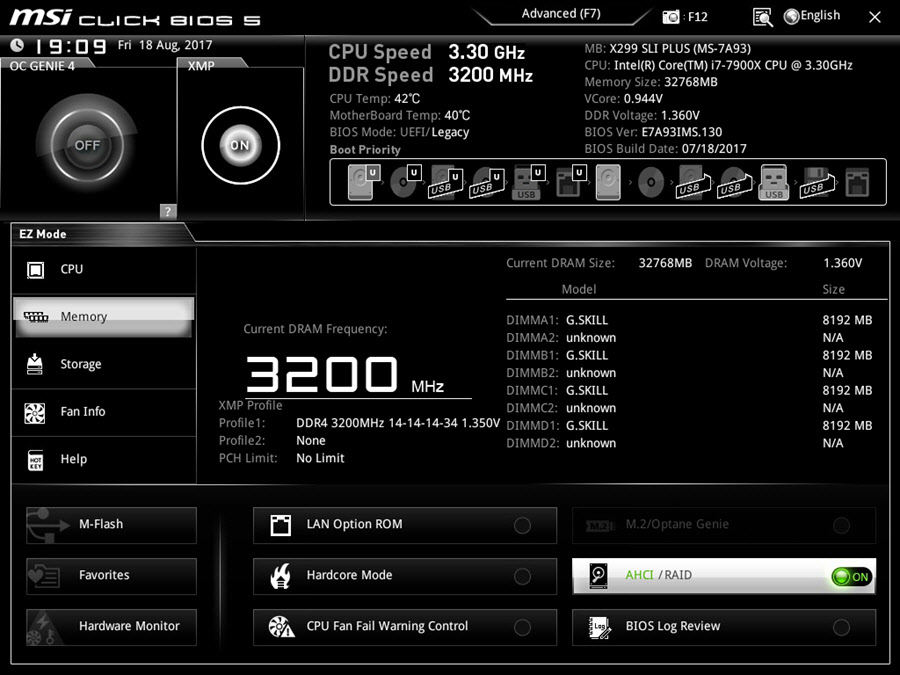

برای مثال در بخش Memory مشخصات فنی تایمینگ ها و فرکانس‌های ماژول‌های نصب شده بر روی مادربرد به نمایش گذاشته شده است.

یکی دیگر از قابلیت‌های جدید این Bios بخش Favorites است. در این بخش این امکان فراهم شده تا کاربر پارامترهایی که بیش از سایرین با آن‌ها سر و کار دارد را در 5 بخش مجزا فراخوانی و در سریع‌ترین زمان ممکن به آن‌ها دسترسی داشته باشد.

اما به عنوان جمع بندی در این بخش، از نظر ما وقت آن رسیده که MSI در بخش UEFI BIOS مخصوصاً مادربردهای رده بالای خود یک بازنگری اساسی بکند. رابط کاربری این مادربرد از نظر زیبایی، امکانات و دقت پارامترها در حد و اندازه‌های مادربردهای این رنج قیمت و رقبای خود در برندهای دیگر ظاهر شده است ولی برخی کاستی‌ها نیز در آن مشاهده می‌شود که نمی‌توان به‌راحتی از کنار آن‌ها گذشت. برای مثال پیمایش و سرعت تغییر پارامترها کند و در بخش موارد آزار دهنده است، همچنین اجرای برخی بخش‌های این رابط مانند M-FLASH و Secure Erase+ به راه اندازی مجدد سیستم نیازمند است. همچنین قابلیت تغییر عملکرد سامانه نورپردازی این مادربرد در این محیط وجود ندارد و کماکان M-FLASH با محدودیت‌های فراوان کار می‌کند.

سایر بخش‌های Bios این مادربرد را نیز می‌توانید در تصاویر زیر مشاهده کنید:

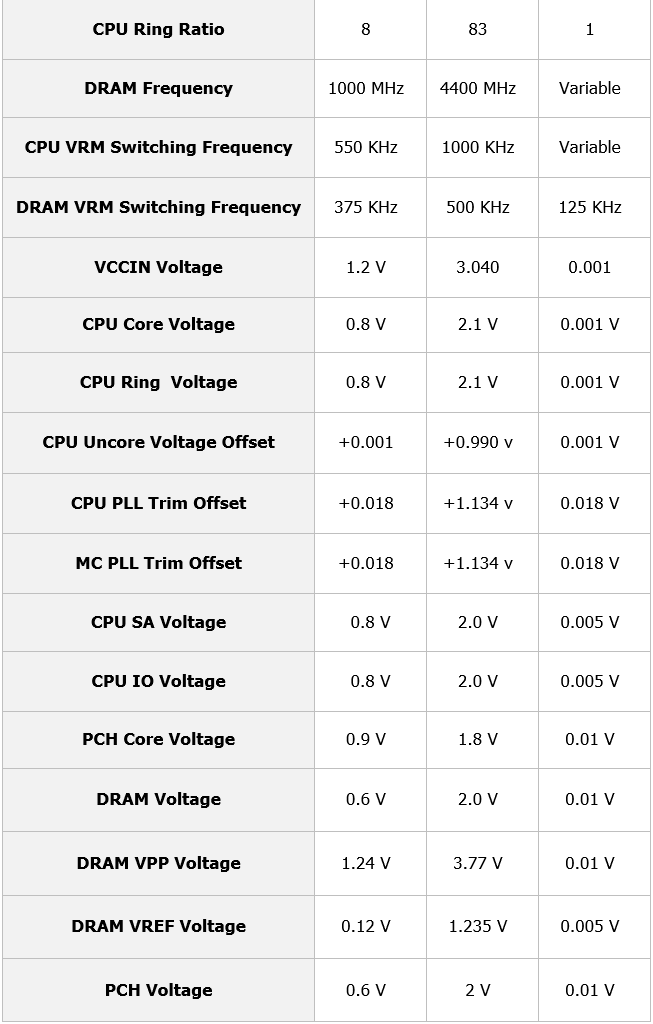

همچنین محدوده حداقل و حداکثر مهم‌ترین پارامترهای موجود در این بخش به همراه دقت تغییر آن‌ها نیز به شرح زیر است:



نورپردازی بسیار زیباتحت عنوان MYSTIC LIGHT

نورپردازی بسیار زیبا تحت عنوان MYSTIC LIGHT

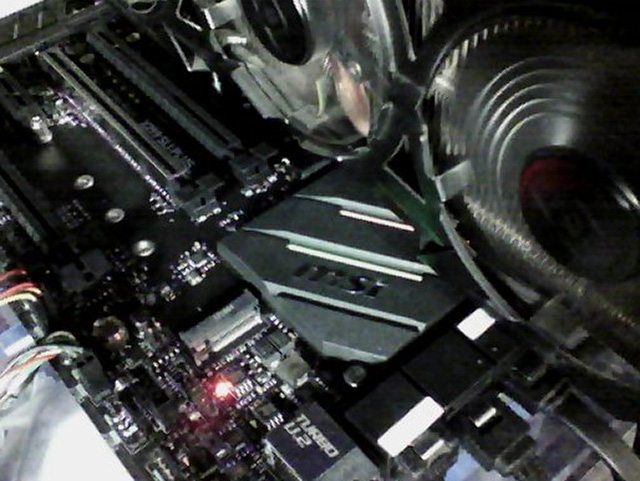

در این مادربرد همان‌طور که در تصویر بالا ملاحظه می‌کنید نورپردازی به RGB LED های تعبیه شده درون هیت سینک‌های مدار VRM پردازنده و چیپست PCH خلاصه می‌شود.

البته به غیر از RGB LED های تعبیه شده بر روی PCB، کمپانی MSI برای علاقه‌مندان به نورپردازی کیس یک کانکتور 4 پین دیگر نیز در بخش پایین برد در نظر گرفته است. این کانکتورها قابلیت اتصال به نوارهای RGB LED از نوع 5050 با ولتاژ 12V، حداکثر با متراژ 2 متر و شدت جریان 3A را دارا می‌باشند.

 این سامانه که به تازگی و با برند تجاری MYSTIC LIGHT معرفی و عرضه شده است، بر خلاف نسل قبل که توسط نرم افزار GAMING APP کنترل و مدیریت می‌شد حالا صاحب نرم افزاری به مراتب بهتر و با رابط گرافیکی کاربرپسند تر شده است.

نرم افزار جدید همان‌طور که اشاره شد به رابط گرافیکی به‌کلی مجهز شده و البته علاوه بر مادربرد قابلیت کنترل و مدیریت تمامی تجهیزات سازگار با MYSTIC LIGHT نظیر فن، خنک کننده آبی، نوارهای RGB، ماژول‌های حافظه RAM و ... نیز با این نرم افزار فراهم شده است.

در این نرم افزار قابلیت تعیین 7 ترکیب رنگ به همراه 8 جلوه نورپردازی بسیار زیبا و چشم نواز فراهم شده است که از جالب‌ترین آن‌ها می‌توان به افکت‌های Stack، Lightning، Meteor، Rainbow، CPU Temperature و حتی جلوه نوری وابسته به ژانرهای مختلف موسیقی و فیلم اشاره کرد! علاوه بر این قابلیت کنترل شدت نور و سرعت تغییر جلوه‌های نورپردازی نیز در این نرم افزار مشاهده می‌شود.

لازم به ذکر است این نرم افزار بر برخی موارد داری باگ و ناپایداری است. البته با توجه به نوپا بودن این نسخه امید می‌رود در نسخه‌های جدیدتر مشکلات موجود مرتفع گردند.

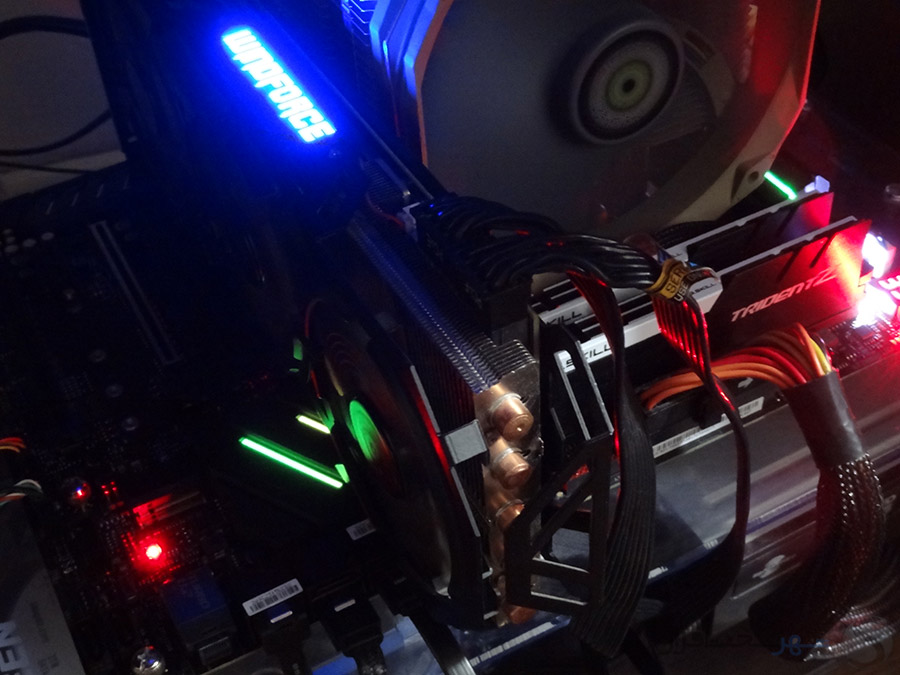

در تصاویر زیر می‌توانید نمونه‌هایی از نورپردازی این مادربرد را مشاهده کنید:

\

معرفی نرم‌افزارهای کاربردی همراه مادربرد



معرفی نرم افزارهای کاربردی همراه مادربرد

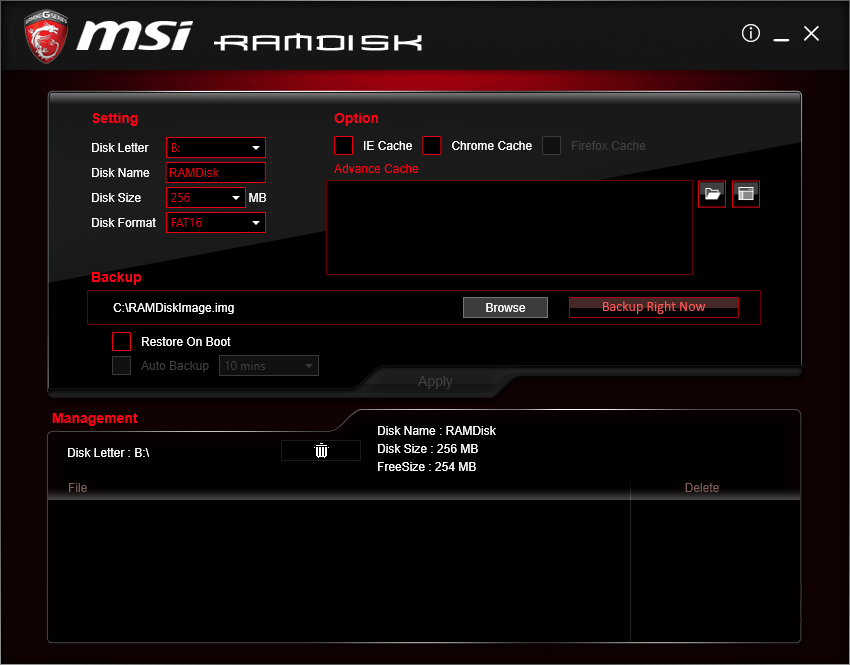

RAMDISK

این نرم افزار شاید بیشتر برای کاربرانی کاربردی باشد که بیش از 16GB حافظه RAM بر روی این پلتفرم نصب می‌کنند.

RAMDisk این امکان را برای کاربر فراهم می‌سازد تا حداکثر از %80 فضای خالی RAM به‌عنوان یک Storage بسیار پرسرعت استفاده کند. از آنجا که پهنای باند حافظه‌های RAM به‌صورت میانگین 10 تا 20 برابر بیشتر از پرسرعت‌ترین SSD های کنونی می‌باشد با این کار سرعت عملکرد سیستم عامل و بسیاری از نرم افزارها به‌صورت فوق‌العاده محسوسی افزایش می‌یابد.

نحوه کار نرم افزار به این صورت است که این نرم افزار ابتدا فضایی تحت عنوان Backup بر روی هارددیسک شما ایجاد می‌کند. این فضا از این به بعد به‌عنوان محل ذخیره تغییرات فایل‌های شما بر روی هارددیسک خواهد شد. به این صورت که در زمانی که شما سیستم خود را خاموش می‌کنید بلافاصله آخرین تغییرات در این محل ذخیره می‌شوند و پس از روشن کردن دوباره سیستم به‌صورت خودکار فایل‌های مربوطه به حافظه RAMDisk باز می‌گردند.

DPC LATENCY TUNER

در نرم افزار DPC Latency Tuner این امکان فراهم شده تا با کنترل ضریب فرکانس هسته پردازنده، فرکانس تراشه گرافیکی و ماژول‌های حافظه RAM به همراه پارامترهای مدیریت مصرف انرژی پلتفرم زمان تأخیر (Latency) را به حداقل ممکن برسانید تا در بنچ مارک‌ها و گیمینگ بهترین نتیجه ممکن را شاهد باشید.

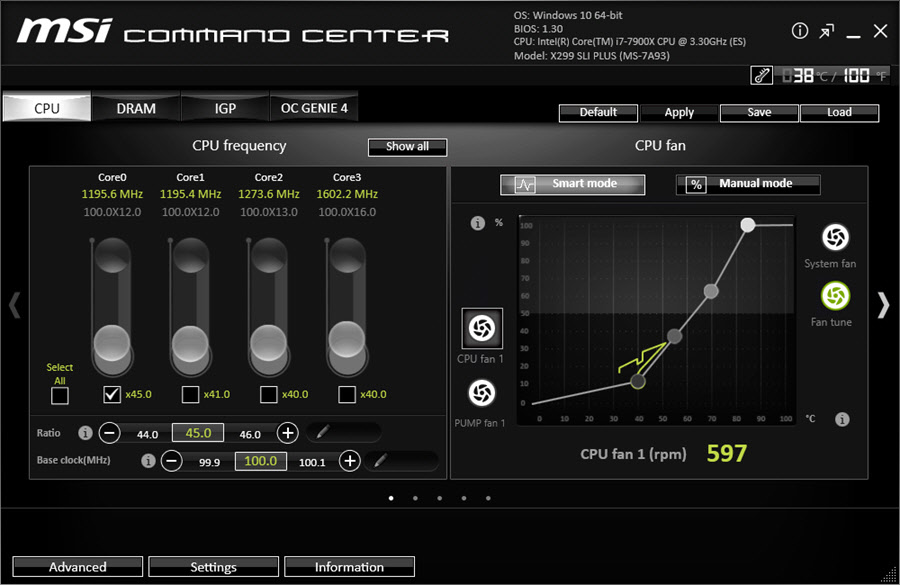

MSI Command Centre
در حال حاضر تقریباً همه کمپانی‌های مطرح سازنده مادربرد یک نرم افزار تحت ویندوز برای مانیتورینگ و کنترل پارامترهای مختلف مادربردهای ساخت خود همراه DVD راه انداز مادربرد ارائه می‌کنند.

نسل جدید نرم افزار Command Centre که در مادربردهای نسل‌های قبل کمپانی MSI معرفی شد با کمی تغییرات در محیط گرافیکی، افزایش پایداری و اضافه شدن امکانات جدید همراه با نسل جدید مادربردهای این کمپانی نیز عرضه شده است.

همان‌طور که در تصویر بالا ملاحظه می‌کنید امکانات این نرم افزار در 4 تب مختلف طبقه بندی شده‌اند. در تب اول (CPU)  قابلیت تنظیم مهم‌ترین پارامترهای پردازنده، نظیر ضریب فرکانس هسته‌ها، Base Clock و حتی سرعت چرخش فن فراهم شده است.

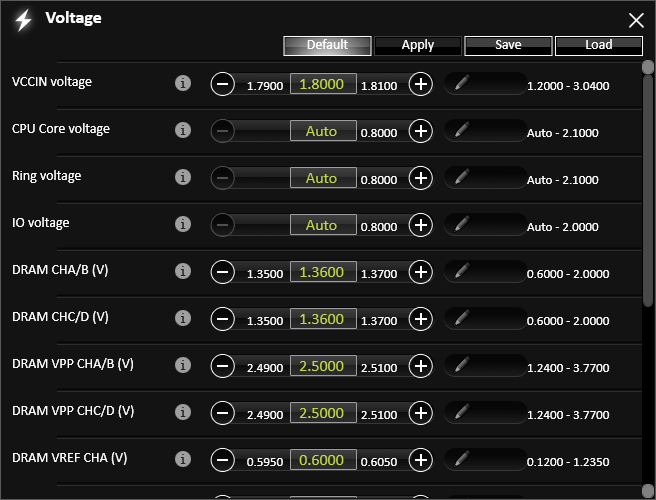

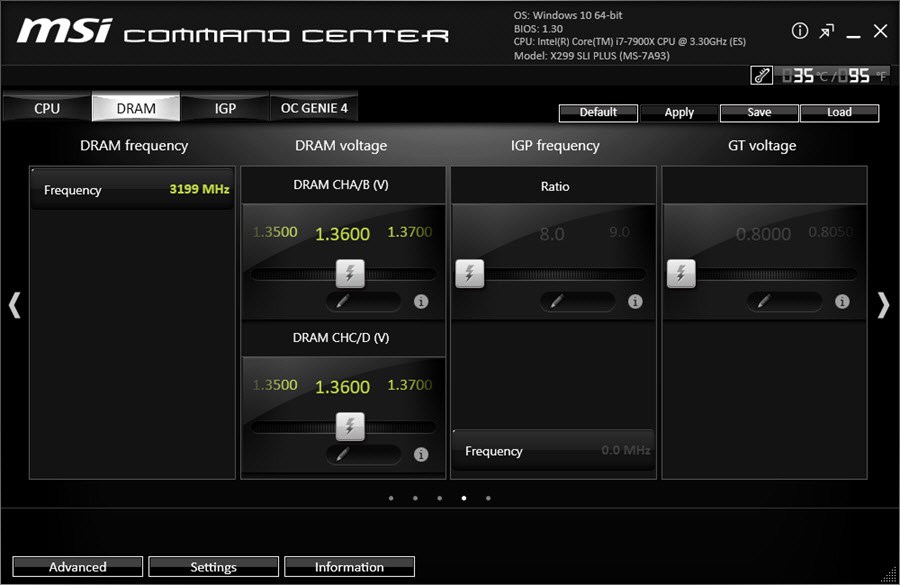

در تب DRAM امکان تغییر ولتاژ و ضریب فرکانس ماژول‌های حافظه فراهم شده است. همچنین بر تمامی تایمینگ های اصلی و پیشرفته ماژول‌های حافظه نیز کنترل کامل خواهید داشت.

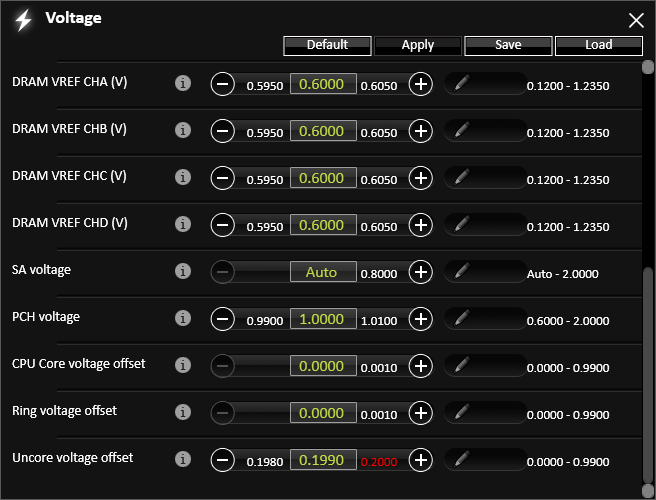

با انتخاب گزینه Advanced در پنجره این بخش می‌توانید به جزئیات پارامترهای ولتاژی، سرعت چرخش فن‌ها و تنظیمات تایمینگ ماژول‌های حافظه دسترسی داشته باشید.

در بخش OC GENIE 4 این امکان فراهم شده تا به صورت نرم افزاری قابلیت اورکلاک خودکار پردازنده را فعال کنید.

در بخش FAN نیز این امکان فراهم شده تا سرعت چرخش تمامی فن‌های متصل به مادربرد را به‌صورت دستی و یا با تعیین پروفایل‌های مختلف تنظیم کنید.

Real-time Onboard Temperature Sensor Control در این نرم افزار به‌واسطه 7 حسگر حرارتی تعبیه شده در دو بخش مختلف مادربرد حرارت حیاتی‌ترین بخش‌های سیستم را به‌صورت برخط مانیتور و تنها با یک کلیک سیستم خنک کننده سیستم را جهت تهویه بهتر تنظیم می‌کند.

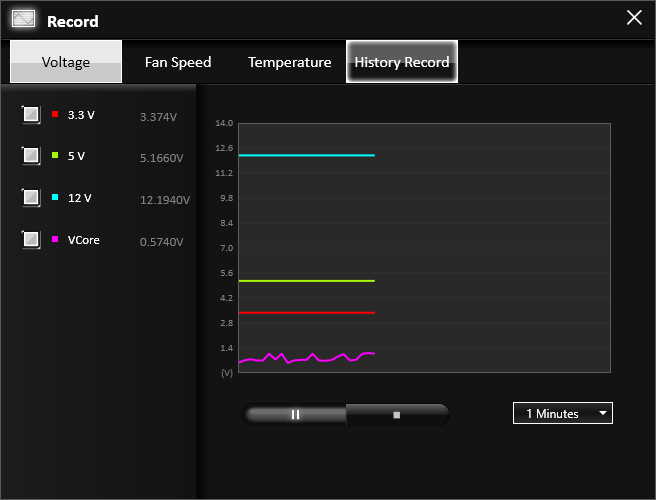

بخش Record نیز تمامی فعل و انفعالات رخ داده در تمامی پارامترهای ولتاژی، حرارتی و سرعت چرخش فن‌ها را در یک فایل مجزا ذخیره کرده تا کاربر یا کاربران سیستم در مواقع لازم به‌راحتی توانایی بازبینی این اطلاعات را داشته باشند.

در بخش Warning تمهیداتی اندیشه شده تا در صورت خارج شدن پارامترهای مختلف ولتاژی، حرارتی و حتی سرعت چرخش فن‌ها از محدوده تعیین شده، سیستم هشدار دهنده این نرم افزار کاربر را از مشکل به وجود آمده باخبر سازد. محدوده امن تمامی پارامترها به‌صورت پیش فرض تنظیم شده‌اند، اما این امکان فراهم شده تا کاربر نیز توانایی تغییر این محدوده‌ها را داشته باشد.

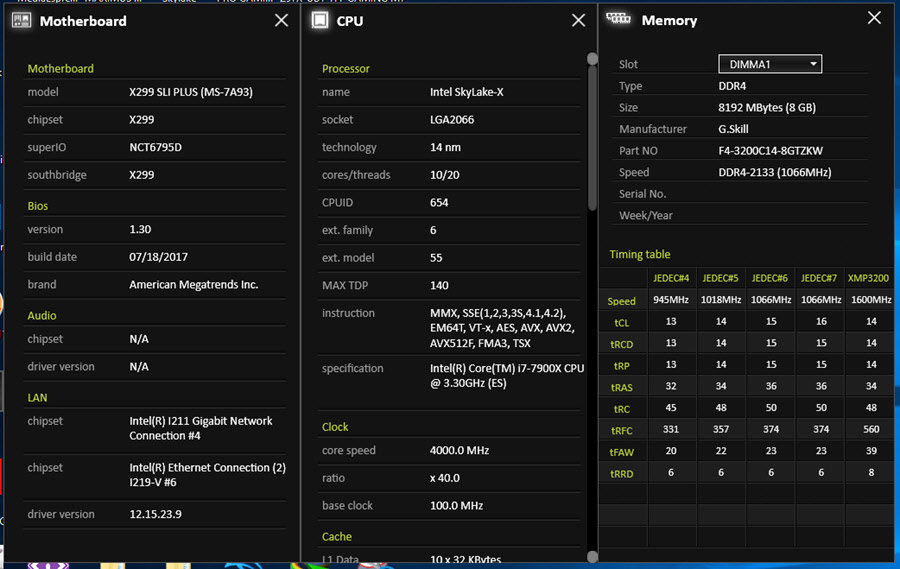

مشخصات کامل پردازنده، مادربرد و ماژول‌های RAM سیستم نیز را می‌توانید در بخش Info به صورت کامل مشاهده کنید.

در تصویر بالا نیز بخش از امکانات مانیتورینگ این نرم افزار را مشاهده می‌کنید.

همچنین در نسخه جدید این نرم افزار قابلیت کنترل و نظارت بر پارامترهای مختلف مادربرد توسط نرم افزارهای قابل نصب بر روی گوشی‌های هوشمند با سیستم عامل اندروید به‌صورت بی‌سیم و از طریق Wi-Fi نیز فراهم شده است.



تست‌های مدیریت مصرف انرژی و حرارتی (FLIR)

تست‌های مدیریت مصرف انرژی
در این بخش توان مصرفی کل سیستم را (توان مصرفی از برق شهر توسط پاور سیستم) توسط دستگاه وات متر دیجیتال در دو وضعیت با کارت گرافیک مجزا و بدون کارت گرافیک مجزا در دو حالت Idle (15 دقیقه بدون هیچ گونه فعل و انفعال) و در حالت Load کامل CPU و GPU (به‌واسطه 15 دقیقه اجرای هم زمان تست CPU: OCCT و تست Burn-in نرم افزار FurMark) اندازه گیری کردیم. نتیجه به دست آمده به شرح زیر است:

نتیجه به دست آمده در این بخش را می‌توان از دو دید مختلف تحلیل کرد. در وضعیت Idle با توجه به امکانات و تراشه‌های جانبی تعبیه شده بر روی این مادربرد نتیجه ثبت شده چنگی به دل نمی‌زند و این بدان معناست که MSI در مدیریت انرژی بخش‌های مختلف مادربرد چندان موفق نبوده است. البته نوع معماری و طراحی خاص مدار رگولاتور ولتاژ پردازنده نیز در ثبت این نتیجه بی‌تأثیر نبوده است. این وضعیت در حالت Load نیز تکرار شده است و شاهد عملکرد خوبی از این مادربرد نیستیم. حدس می‌زنیم طبق معمول و مشابه عملکرد کمپانی‌های رقیب کم و بیش دور زدن Power State های استاندارد اینتل در تنظیم فرکانس Turbo Boost و تا حدودی Vcore پردازنده دلیل ثبت این نتیجه باشد.

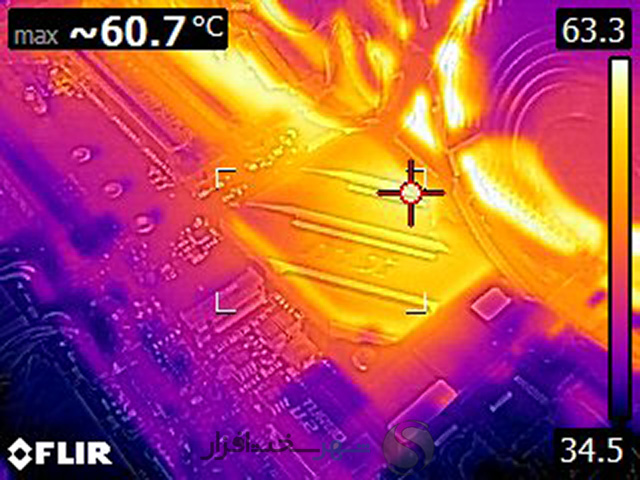

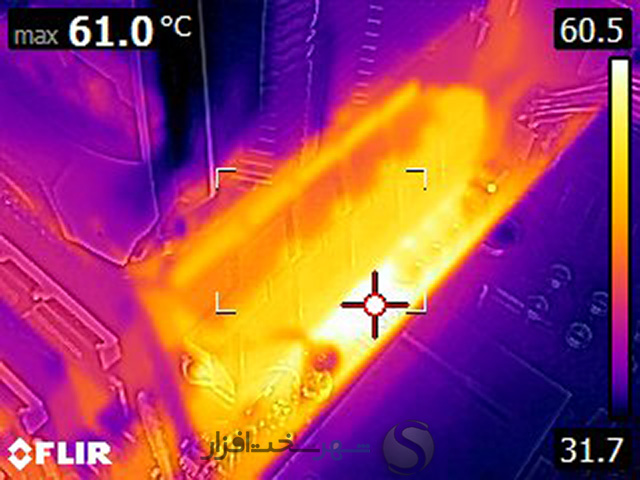

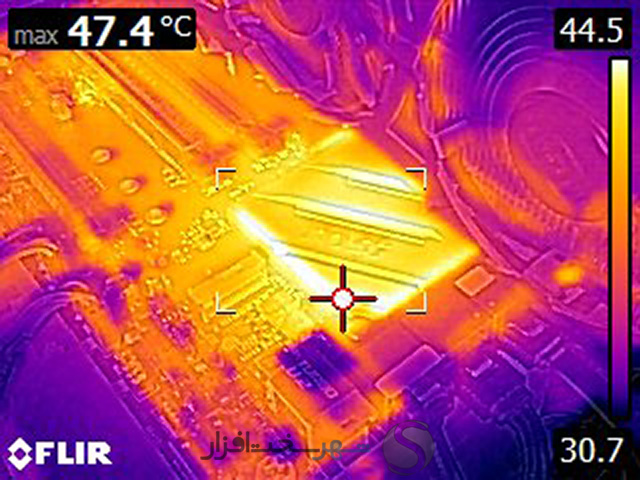

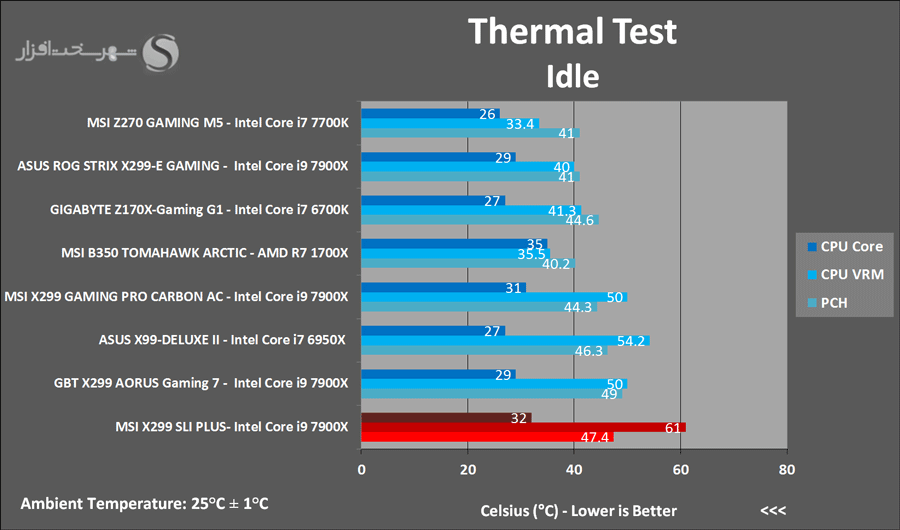

تست‌های حرارتی با استفاده از دوربین FLIR

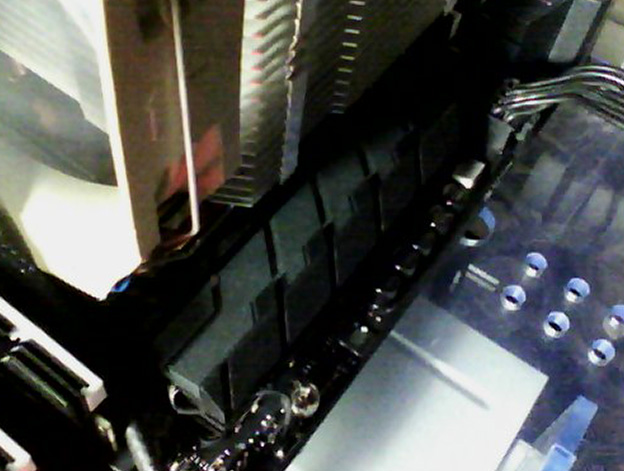

در این تست نیز حرارت داغ‌ترین نقطه از هیت سینک و یا قطعات مربوط به مدار رگولاتور ولتاژ پردازنده (VRM) و چیپست PCH را در دو وضعیت شرح داده شده در تست مدیریت مصرف انرژی با استفاده از دوربین حرارتی FLIR E5 اندازه گیری کردیم.

تصاویر ثبت شده در حالت بی باری (Idle)

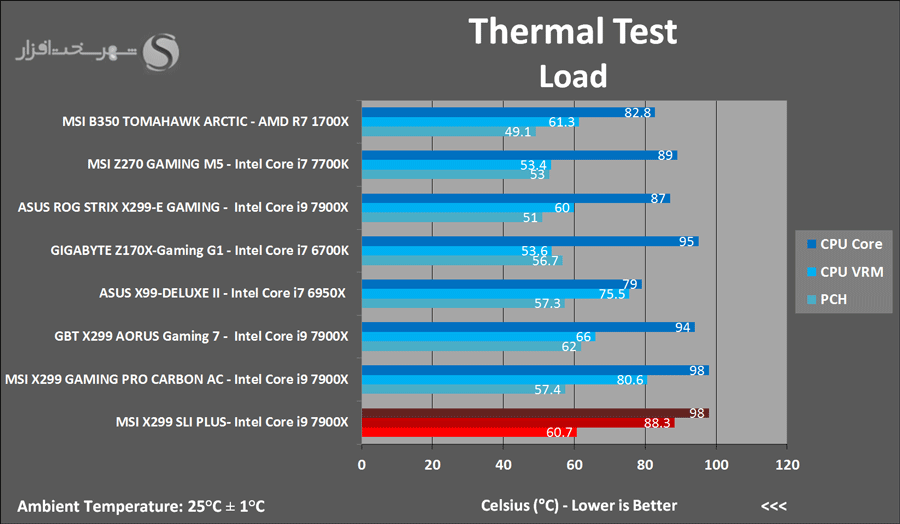

تصاویر ثبت شده در حالت بار کامل (Load)

همان طور که در بررسی‌های قبلی نیز به آن اشاره کردیم در کل با پلتفرمی پرمصرف و البته تا حدودی داغ روبرو هستیم؛ اما در این مادربرد به دلیل دلایل ذکر شده در تست‌های مدیریت مصرف انرژی و البته هیتسینک نسبتاً کوچک در نظر گرفته شده برای بخش مدار رگولاتور ولتاژ پردازنده شاهد ثبت نتیجه‌ای ضعیف از این مادربرد هستیم. اکیداً توصیه می‌کنیم در صورتی که قصد خرید این مادربرد را دارید حتماً از کیس های مجهز به تهویه هوا استاندارد و البته با فضای داخلی بزرگ استفاده کنید. از سوی دیگر امیدواریم MSI در نسخه‌های آتی Bios با رعایت بیشتر P-State های اینتل تا حدودی این ضعف را پوشش دهد.

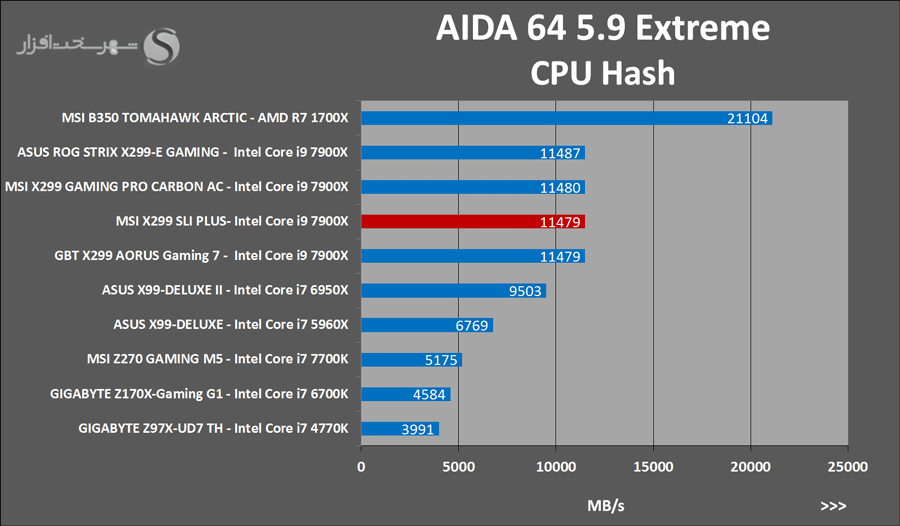

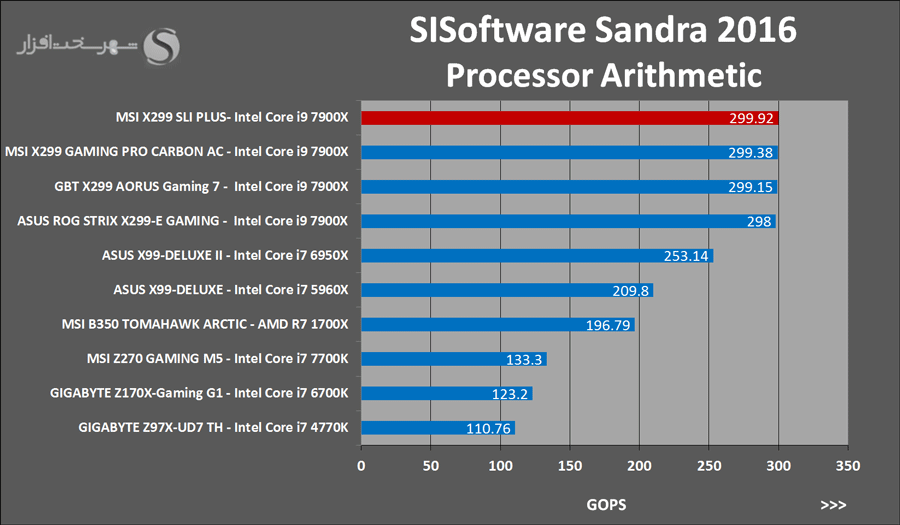

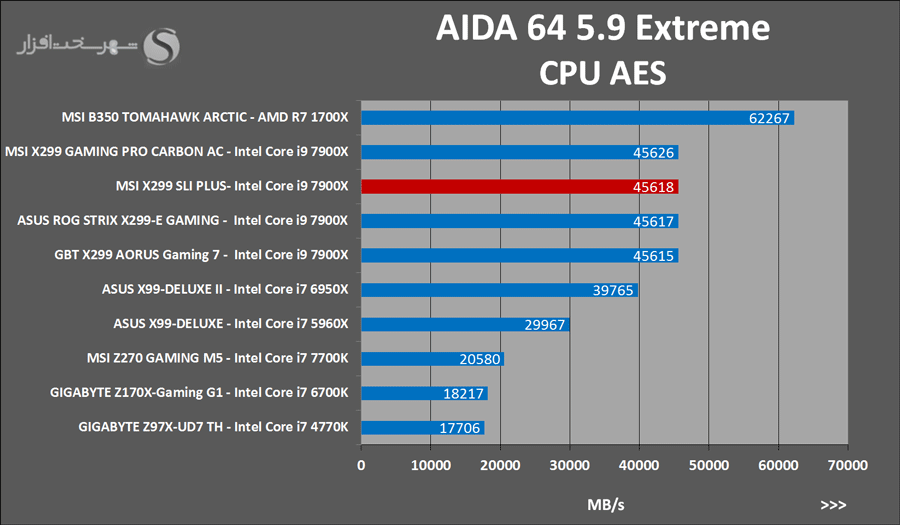

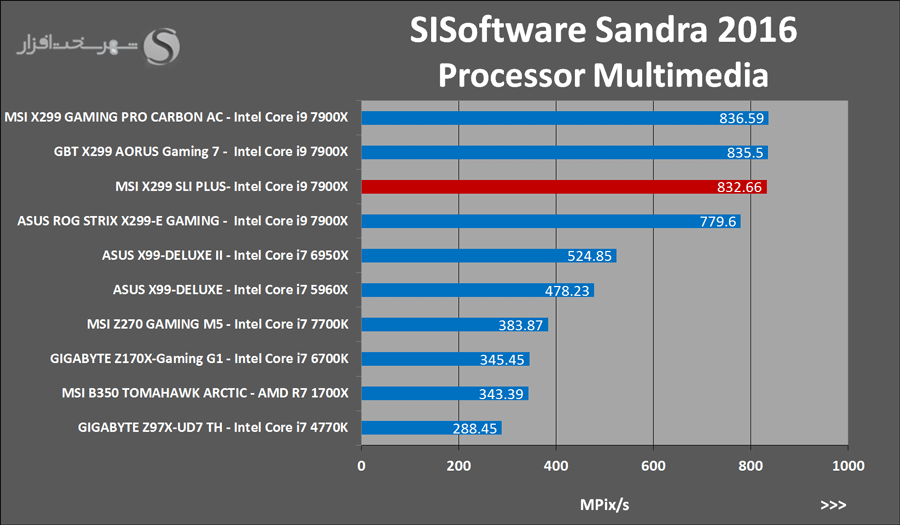

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64 5.9)

تست‌های کارایی (7SISoftware Sandra 201 و AIDA64 5.9)
در این بخش سعی شده از تمامی زوایا کارایی این مادربرد محک زده شود. برای همین منظور تست‌ها را به چند بخش عمده تقسیم کردیم. هر بخش توسط تکنیک‌های مختلف محاسبه و منطق به شبیه‌سازی پردازش‌های روزمره کاربران در نرم‌افزارهای چند رسانه‌ای و مهندسی می‌پردازد. از این رو نتایج به دست آمده که کاملاً استاندارد و مطابق معیارهای جهانی کارشناسان سخت‌افزاری می‌باشد، معیار بسیار خوبی برای مقایسه عملکرد پلتفرم‌های مختلف به شمار می‌رود.
عوامل بسیار زیادی در شکل‌گیری نتایج این‌گونه تست‌ها مؤثر هستند. از جمله مهم‌ترین این عوامل می‌توان به کانفیگ بهینه Bios توسط کمپانی سازنده، تعبیه Clock Generator های بسیار دقیق و عملکرد هوشمندانه تکنیک‌های مدیریت مصرف انرژی در مادربرد اشاره کرد.

خب ... همان‌طور که ملاحظه می‌کنید نتیجه دور زدن کامل P-state های اینتل در مدیریت فرکانس Turbo Boost در تست‌های کارایی نمایان شده است و این مدل در اغلب تست‌ها از رقبای خود پیش افتاده است. البته دلیل این امر فقط در دور زدن P-state های اینتل خلاصه نمی‌شود و تا حدودی هم به کارایی بسیار خوب این مادربرد در پیکربندی حافظه RAM مربوط می‌شود.

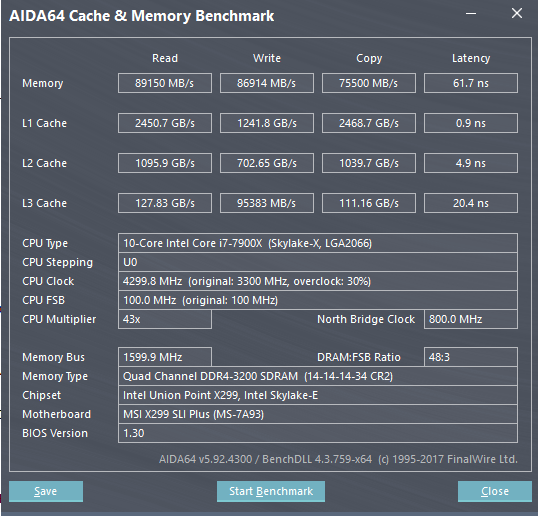

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.92

تست پهنای باند و Latency حافظه توسط نرم‌افزار AIDA64 5.92
تست پهنای باند حافظه از جمله تست‌هایی هست که نتایج آن کاملاً به وضعیت سیستم‌عامل، فرکانس و معماری ساخت پردازنده و کنترلر حافظه، Bios هوشمند در انتخاب بهترین و عین حال پایدارترین تایمینگ های اصلی و Advanced و پیکربندی و فرکانس ماژول‌های حافظه و State های مختلف مدیریت مصرف انرژی وابسته است.

چند سالی است که پتانسیل بسیار بالای مادربردهای رده بالا و پرچم دار MSI در پیکربندی و اورکلاک ماژول‌های حافظه RAM یکی از مهم‌ترین نقاط قوت آن‌ها محسوب می‌شود. حتی این مادربرد میان رده نیز از این قاعده مستثنا نیست و نتیجه ثبت شده در این تست به‌روشنی این امر را تصدیق می‌کند.

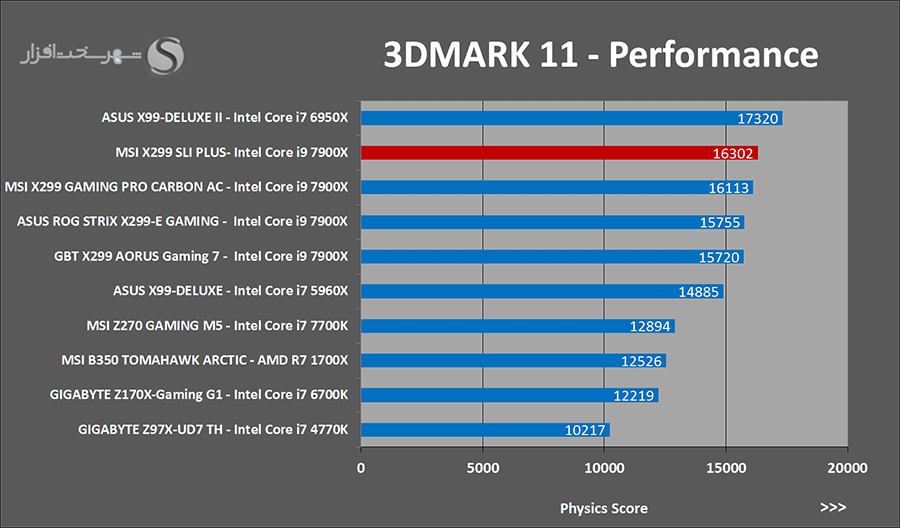

تست‌های 3DMARK 11 و 3DMARK 2013

تست‌های 3DMARK 11 و 3DMARK 2013
سری نرم‌افزارهای 3DMARK کمپانی Futuremark از سال 1999 تا حال، بدون شک یکی از محبوب‌ترین و معتبرترین نرم‌افزارهای تست کارایی کارت‌های گرافیک بوده‌اند.

3DMARK 11 آخرین نسخه از نرم‌افزارهای تست و محک کارت‌های گرافیک کمپانی FutureMark هست. تست‌های این نرم افزار مبتنی آخرین API کمپانی Microsoft یعنی DirectX 11 بوده و از آخرین ویژگی‌های واقع‌گرایانه تصویر در این API نظیر Tessellation، Compute shaders و Multi-threading پشتیبانی می‌کند. توجه داشته باشید که برای اجرای این تست نیاز به یک کارت گرافیک با قابلیت پشتیبانی از DirectX 11 و سیستم عامل Windows 7 یا Windows Vista SP2 دارید.

شاید منحصر به فردترین ویژگی نتایج تست‌های این 3 نرم افزار ایزوله بودن نتایج تست‌های GPU و CPU هست که نتایج تست‌های هر یک از قطعات نام‌برده شده را نسبت به دیگری متمایز می‌کند. این امر کمک می‌کند تا بر روی پلتفرم‌های مختلف نتایجی حدوداً یکسان را برای یک مدل کارت گرافیک داشته باشیم. در نتیجه مقایسه بین مدل‌های مختلف کارت‌های گرافیک حتی در پلتفرم‌های مختلف نیز با سهولت بیشتری انجام می‌شود.

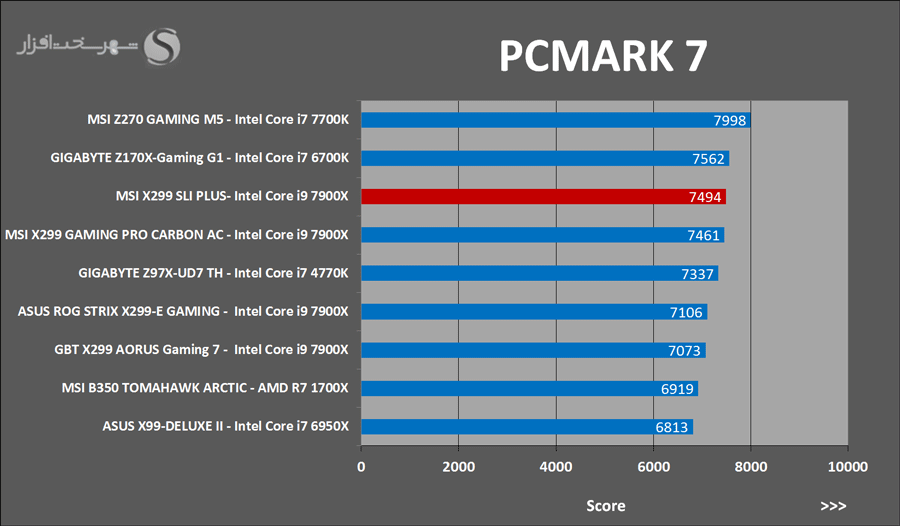

تست‌های PCMARK 7 و PCMARK 8

تست‌های PCMARK 7 و PCMARK 8
در این سری نرم‌افزارهای Benchmark کارایی کلی سیستم بر اساس تست‌های کاملاً Multithread مانند نمایش و ویرایش عکس‌های دیجیتال، پخش و ویرایش انواع مختلف موزیک و ویدئو، پخش تصاویر 3 بعدی مانند انواع گیم، جابه‌جایی اطلاعات بین device های مختلف، شبیه یازی نرم‌افزاری امنیتی، رمزگشایی صفحات وب و ... . محک زده می‌شود.

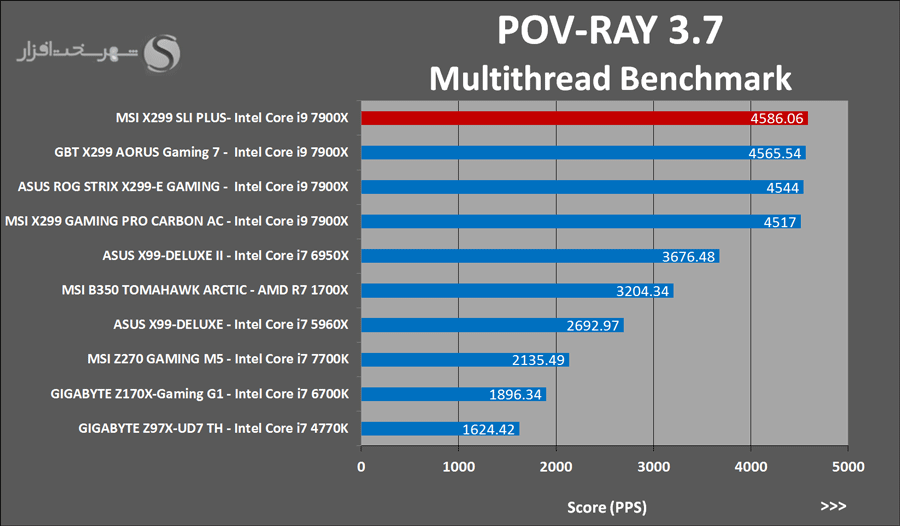

تست‌های Cinebench R15 و POV-RAY 3.7

تست‌های Cinebench R15 و POV-RAY 3.7
این دونرم افزار بر اساس دو تکنیک کاملاً متفاوت اقدام به ترسیم صحنه‌های 3 بعدی می‌کنند. از این رو شبیه سازهای خوبی برای سنجش کارایی سیستم در این نوع کاربردها محسوب می‌شوند.

ماهیت تست Cinebench درواقع مبتنی بر شبیه ساز نوعی نرم افزار سینمای 4 بعدی هست که بیشتر در استودیوهای ساخت پویانمایی‌های 3 بعدی استفاده می‌شود. در این تست تمامی توانایی پردازنده برای ترسیم یک صحنه 3 بعدی با تمام ویژگی‌های واقع‌گرایانه تصویر به کار گرفته می‌شود.

نرم افزار POV-RAY نیز با استفاده از تکنیک Ray tracing اقدام به ترسیم صحنه‌های مبتنی بر متن می‌کند.



تست‌های Video Transcoding

تست‌های Video Transcoding توسط نرم افزاهای Media Espresso Video Convertor  و HandBrake
این دو نرم افزار نیز یک از بهترین و معتبرترین تست‌های سنجش کارایی سیستم در پخش و تبدیل فایل‌های ویدئویی به فرمت‌های مختلف به شمار می‌روند. پشتیبانی از مدرن‌ترین تکنولوژی‌ها و پربازده‌ترین الگوریتم‌ها جهت تبدیل قابل‌های ویدئویی با بالاترین سرعت و در عین حال باکیفیت‌ترین حالت ممکن از مهم‌ترین ویژگی‌های این دو نرم افزار محسوب می‌شوند

در نرم افزار CyberLink MediaEspresso از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به استاندارد ویدئویی 1920x1080 در Youtube استفاده شده است.

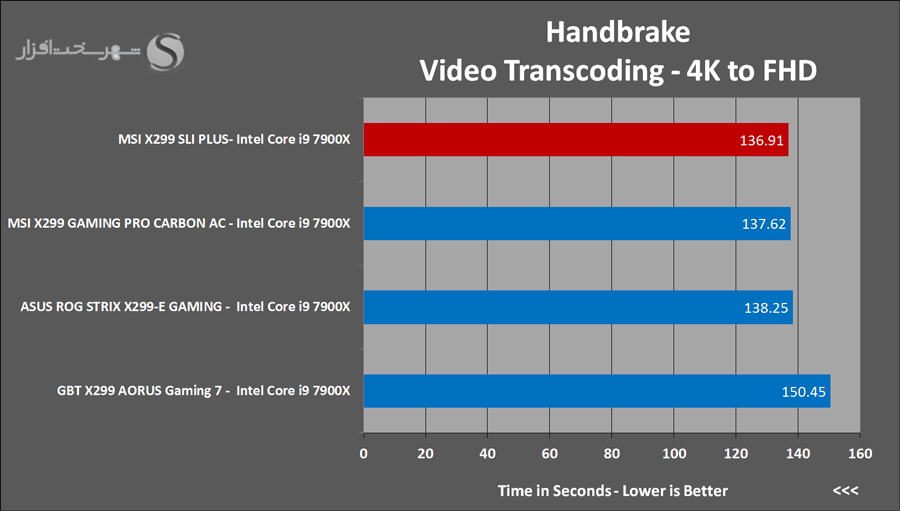

همچنین در تست نرم افزار HandBrake از توان CPU برای تبدیل یک فایل ویدئویی باکیفیت 2160p با فرمت MP4 و کمک AVC1 با حجم 481MB به ویدئویی با کیفیت 1080p با فرمت MKV و کدک H265 استفاده شده است.

در هر دو تست زمان انجام این پروسه به ثانیه ثبت شده است و مسلماً هر چه این فرآیند زودتر تکمیل شود پلتفرم مورد نظر کارایی بهتری در این تست‌ها داشته است.



تست Dolphin Emulator Benchmark

تست Dolphin Emulator Benchmark
Dolphin Emulator یک شبیه ساز بسیار قدرتمند برای اجرای بازی‌های کنسول‌های GameCube و Wii در PC آن هم با رزولوشن 1080p می‌باشد. کارایی بسیار بالا به همراه پشتیبانی از بازی‌های آنلاین و تحت شبکه از ویژگی‌های ممتاز این شبیه ساز محسوب می‌شود.

عملکرد Benchmark این شبیه ساز به این صورت است که در این بخش الگوریتمی استاندارد و ثابت که شامل رندر یک صحنه پیچیده 3 بعدی با استفاده از تکنیک ray tracing می‌شود اجرا و زمان سپری شده برای رندر کامل این صحنه ملاک کارایی پردازنده محسوب می‌شود. البته مد نظر داشته باشید که این نرم افزار کاملاً Multithread نیست و فرکانس و معماری هسته پردازنده مهم‌ترین نقش را در اجرای سریع‌تر این شبیه ساز بازی می‌کنند.

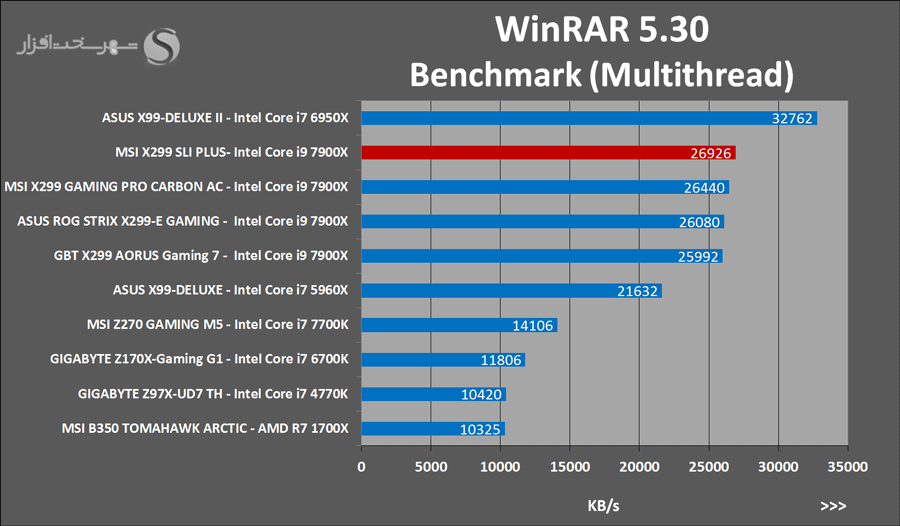

تست‌های Zip/Unzip با WinRAR 5.30 و 7-Zip 15.12

تست‌های Zip/Unzip با WinRAR  و 7-Zip
فرآیند Zip و یا Unzip کردن اطلاعات همیشه جزو یکی از کاربردی‌ترین و در عین حال معمول‌ترین کارهایی است که استفاده کنندگان از کامپیوترهای شخصی در طول روز با آن سر و کار دارند. از جمله معروف‌ترین و شناخته شده ترین نرم‌افزارهای این امر WinRAR و 7-Zip هست که همواره خود را همگام با ارائه آخرین فنّاوری‌های سخت‌افزاری بروز نگاه می‌دارد تا بهترین کارایی ممکن را از خود ارائه دهد. این نرم افزارها دارای یک بخش Benchmark Tool مستقل می‌باشند که نتایج به دست آمده در این قسمت در نمودارهای زیر درج شده است.

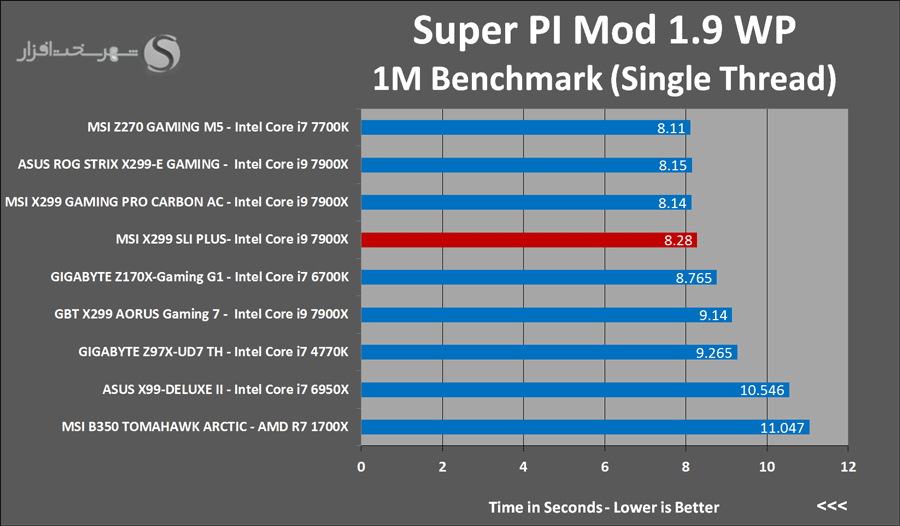

تست‌های wPrime 32M و SUPER PI 1M

تست‌های wPrime 32M و SUPER PI 1M
wPrime از جمله نرم‌افزارهایی می‌باشد که با محاسبه الگوريتمي تکرار شونده (تخمين تابع به روش نيوتن) به‌صورت کاملاً Multithread، يکي از بهترين نرم‌افزارهای موجود براي تست کارایی پردازنده و مادربرد محسوب می‌شود. Super PI نیز یک نرم افزار Single Thread برای محاسبه عدد π با استفاده از الگوریتم Gauss–Legendre تا 232 رقم اعشار است. فرکانس و معماری هسته پردازنده تعیین کننده ترین عوامل در افزایش سرعت پردازش این نرم افزار هستند.



تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2

تست کارایی تجهیزات ذخیره‌سازی SATA با نرم افزار CrystalDiskMark 5.0.2
CrystalDiskMark با شبیه سازی Transfer فایل در چند Block Size مختلف، 2 الگوریتم مختلف (Sequential و Random) و به‌صورت multi Queues & Threads/Single یکی از معتبرترین نرم‌افزارهای سنجش کارایی تمامی تجهیزات ذخیره‌سازی حتی تجهیزات قابل حمل محسوب می‌شود. در این تست طبق تنظیمات پیش فرض نرم افزار از Test Size 1GB استفاده شده است.

تست‌های گیمینگ با کارت گرافیک مجزا


تست‌های گیمینگ با کارت گرافیک مجزا

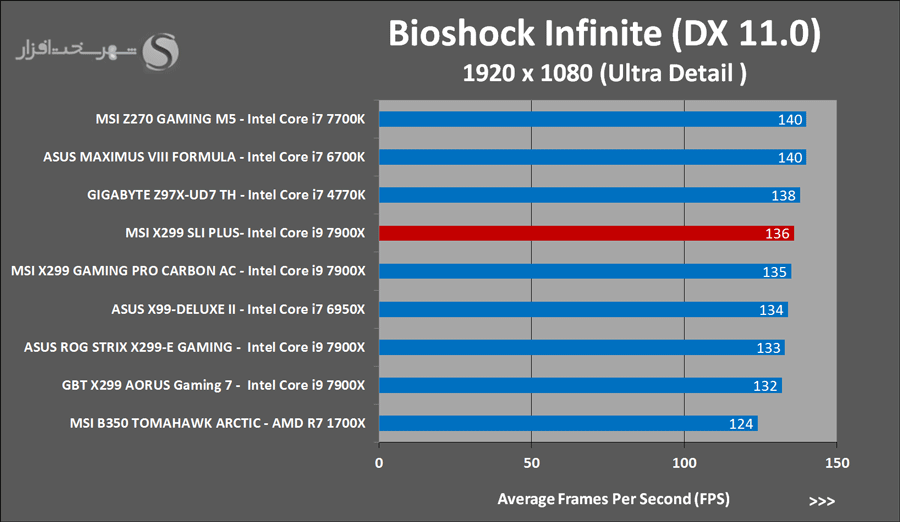

Bioshock Infinite
این بازی که بدون شک یکی از بهترین و پرطرفدارترین بازی‌های سبک first-person shooter هست توسط کمپانی Irrational Games ساخته شده و انتشار آن نیز بر عهده کمپانی 2K Games بوده است. موتور بازی نیز نگارشی کاملاً تغییر یافته از Unreal Engine 3 است که دارای برخی از قابلیت‌های جدید گرافیکی مبتنی بر DirectX 11 نیز هست.

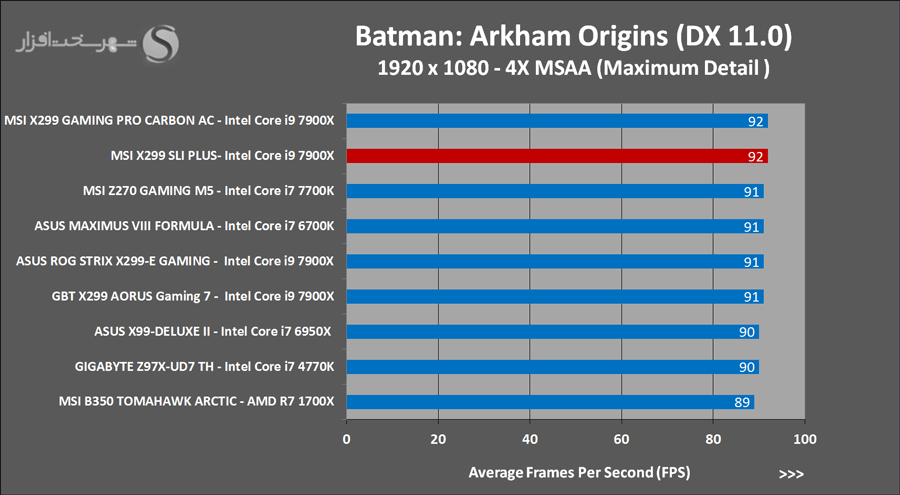

Batman: Arkham Origins
شاید شما نیز جزو آن سری از افراد باشید که با فیلم‌ها و انیمیشن‌های بتمن خاطرات زیادی دارید. جدیدترین نسخه این بازی از نظر گرافیک بازی پیشرفت زیادی نسبت به نسخه قبلی نداشته است. البته سری آرکام همواره از بیشترین قدرت موتور پایه Unreal Engine 3 استفاده کرده‌اند و گرافیک بازی کاملاً راضی کننده است. نور پردازی بازی عالی از آب در آمده. دانه‌های برف به زیبایی روی شنل بتمن می‌نشینند و بعد از مدتی آب می‌شوند. ظاهر لباس بتمن هم تغییر کرده و در طراحی آن از لباس بتمن در سری فیلم‌های کریستوفر نولان الهام گیری شده است.

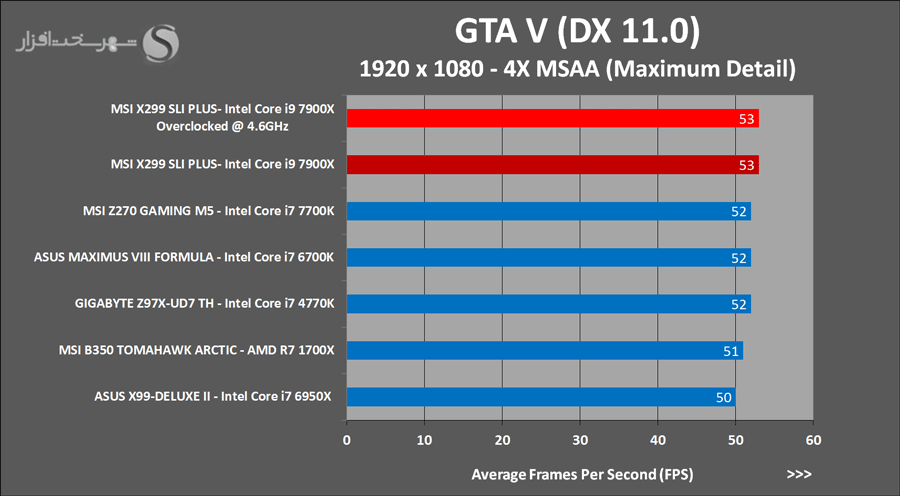

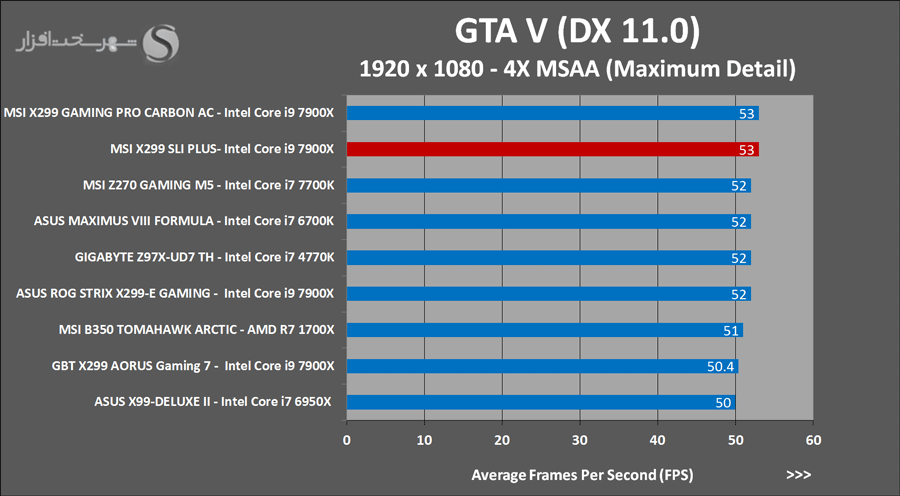

GTA V
کمتر گیمری را می‌توان پیدا کرد که تاکنون این بازی عظیم و سراسر هیجان را تا حالا تجربه نکرده باشد. سرانجام حدوداً 1.5 سال پس عرضه GTA V برای کنسول‌های XBOX 360 و PlayStation 3 کمپانی Rockstar Games بالاخره این بازی پرطرفدار را برای PC Gamer ها نیز منتشر کرد.

اما GTA V را باید یک تحول دوباره و شاید حتی یک نقطه عطف برای راک استار نامید. عنوانی که در بدو ارائه به بازار توانست به‌سرعت رکوردهای مختلفی را جابجا نماید. GTA V در دارای سه شخصیت اصلی می‌باشد که بازیکن می‌تواند در طول بازی هر کدام از این شخصیت‌ها را انتخاب نموده، به سلیقه خود شخصی سازی کرده و یا با کسب امتیازاتی توانایی‌های آن‌ها را افزایش دهد. راک استار برای هر کدام از این شخصیت‌ها داستانی در نظر گرفته که موجب پیچیده‌تر و جذاب‌تر شدن بازی شده است. البته بازی گهگاه از داستان اصلی دور می‌شود و به‌طور کلی می‌توان عدم یک داستان مطلوب با پایانی جالب توجه را از نقاط ضعف این بازی دانست. البته فراموش نکنید که داستان پیچیده این بازی که باشخصیت پردازی بی‌نظیری هم همراه شده، برای آنکه بازیکن را به‌سادگی به دنبال خود بکشد کاملاً جذابیت‌های لازم را دارا می‌باشد.

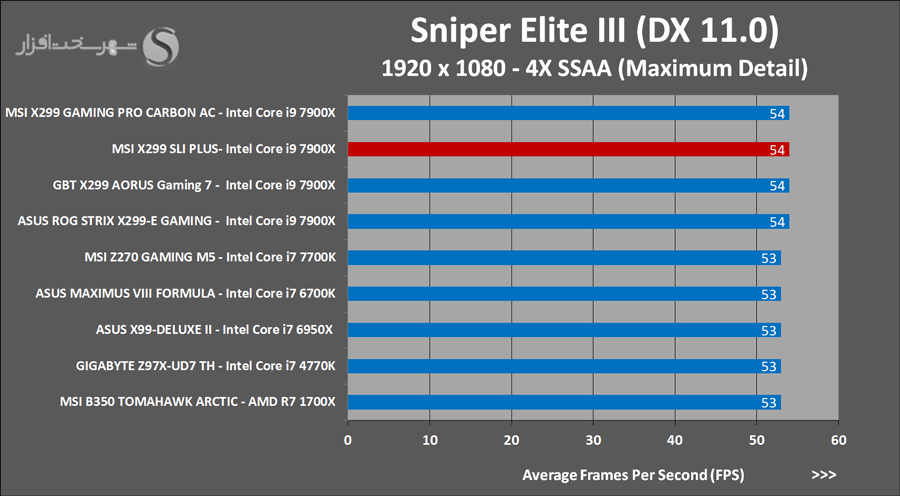

Sniper Elite III
نسخه‌ی سوم این سری سعی دارد از کلیشه‌های معمول فاصله بگیرد و برای تحقق این نکته سازندگان دست به یک ریسک بزرگ زده‌اند و لوکیشن اصلی بازی را از خیابان‌ها و ساختمان‌های ویران اروپا به صحرای گرم و سوزان آفریقا تغییر داده‌اند. بازی در بازه‌ی زمانی سال ۱۹۴۰ تا ۱۹۴۳ میلادی جریان دارد، جایی که شعله‌های آتش این جنگ ویران‌کننده به آفریقا نیز رسیده است و این قاره را نیز در کام آتش خود فرو برده است. گیمر در نقش یک تک تیرانداز قرار می‌گیرد که عضوی از نیروهای متفقین می‌باشد. دلیل انتخاب تک تیراندازی از نیروهای متفقین این بوده است که اولاً تک تیراندازها در نیروهای متفقین نقش بسیار مهمی ایفا می‌کردند و در بسیاری از  مأموریت‌ها نقشی کلیدی دارا بودند و از سوی دیگر شمال آفریقا تحت نفوذ نازی‌ها می‌باشد و ساده‌ترین راه برای ورود به مناطق آن‌ها از طریق  استتار و مخفی کاری است که این کار تنها از سوی یک تک تیرانداز قابل انجام می‌باشد. شخصیت اصلی بازی فردی به نام Karl Fairburne می‌باشد که از تک تیراندازان زبده‌ی نیروی OSS به شمار می‌آید. محیط بازی با توجه به فضای آفریقا طراحی شده است و با توجه به اینکه مناطق شمالی قاره‌ی آفریقا دارای رشته‌کوه‌هایی می‌باشند در بازی نیز شاهد تپه‌ها و کوه‌های بلندی هستیم که فضای مناسبی برای یک تک تیرانداز است.

این بازی که در ژانر شوتر سوم شخص طبقه‌بندی می‌شود همانند نسخه قبل از موتور Asura ساخت کمپانی Rebellion بهره می‌برد. این بازی پرطرفدار در 27 جون 2014 برای PC و کنسول‌های XBOX و PS4 منتشر شده است.

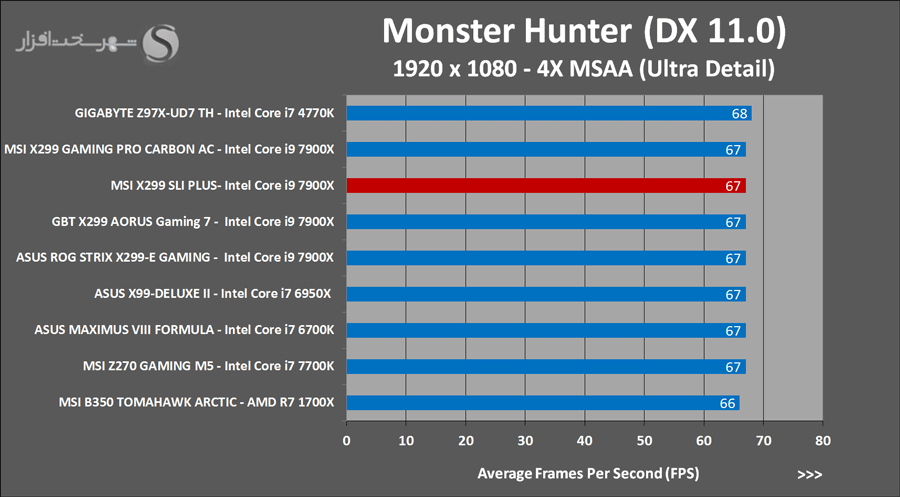

Monster Hunter Benchmark
Monster Hunter
که یک بازی تحت شبکه پرطرفدار است محصول کمپانی Tencent Games بوده و موتور گرافیکی بسیار قدرتمند Crytek به همراه قابلیت‌های واقع‌گرایانه جدید GameWorks کمپانی Nvidia مثل NVIDIA PhysX Clothing, NVIDIA Hairworks و NVIDIA HBAO+ را با خود همراه دارد. ویژگی‌های نام‌برده به‌علاوه تکنولوژی‌های مدرن Real Time Rendering, Physical Based Shading, Realistic Vegetation Rendering همگی باعث شده‌اند تا Benchmark این بازی در حال حاضر یکی از مدرن‌ترین و در عین حال زیباترین دموهای گرافیکی مبتنی بر DirectX 11 محسوب شود.

به‌روشنی مشخص است که این مادربرد علاوه بر تست‌های خام پردازنده در کاربردهای گیمینگ نیز خارق‌العاده عمل می‌کند. در واقع یکی دیگر از نتایج دور زدن Power State های اینتل به غیر از مواردی که در بخش تست‌های مدیریت مصرف انرژی و حرارتی مشاهده کردید، کارایی فراتر از حد و اندازه‌های معمول است.



CPU & Memory Overclocking

CPU & Memory Overclocking
در این بخش بر خلاف روال گذشته و تعیین یک ولتاژ ثابت برای همه مادربردها تصمیم گرفتیم تا ابتدا پتانسیل اورکلاک پردازنده‌های با این معماری را بسنجیم. به همین منظور ابتدا تمامی پارامترها و قابلیت‌های مرتبط با Power Saving را غیرفعال کردیم و در ادامه پس از حدود 2 ساعت آزمایش پروفایل‌های مختلف بر روی این مادربرد در فرکانس 4.6GHz و ولتاژ هسته 1.20V در Bios به تعادل و پایداری کامل رسیدیم. البته ناگفته نماند Start شدن سیستم در فرکانس 4.9Ghz نیز البته در ولتاژهای به‌مراتب بالاتر نیز ممکن بود ولی نه رنج ولتاژها در محدوده ایمن خواهند بود و نه تقریباً هیچ نوع خنک‌کننده‌ متعارفی قادر به کنترل حرارت پردازنده در این وضعیت است.

https://valid.x86.fr/33g6ly

ناگفته نماند علیرغم اینکه این مادربرد قادر به اجرای موفق تست‌های پایداری ما در این بخش بود ولی در صورت تداوم این امر در فواصل طولانی‌تر شاهد فعال شدن پروتکشن OTP و OCP مدار رگولاتور ولتاژ و Reset شدن ناگهانی سیستم بودیم. در واقع این مادربرد به هیچ وجه برای اورکلاک در این حد و اندازه ساخته نشده و این امر در اغلب مادربردهای این رنج قیمت مشاهده می‌شود. توصیه ما نیز به شما این است که در صورت تهیه این مادربرد و البته نصب پردازنده‌های با TDP بیش از 140W بر روی آن، از اورکلاک سنگین پردازنده خودداری کنید.

برای سنجش کارایی پردازنده فوق در فرکانس 4.6GHz برخی تست‌های کارایی را دوباره تکرار کردیم. نتایج ثبت شده به شرح زیر است:

همان‌طور که ملاحظه می‌کنید نتایج ثبت شده حیرت انگیز و فوق‌العاده است؛ اما این غول 10 هسته‌ای در این فرکانس و ولتاژ حداکثر چه قدر انرژی مصرف می‌کند؟



جمع‌بندی و امتیاز شهرسخت‌افزار

جمع بندی و امتیاز شهرسخت‌افزار
MSI به‌خصوص در یکی دو سال اخیر این را ثابت کرده که در بخش مادربرد خود تغییرات بنیادی ایجاد کرده و محصولات این بخش با شیب تندی، رو به کمال دارند. این مسئله را می‌توان به‌وضوح در مادربردهای رده بالای این کمپانی مشاهده کرد؛ اما با بررسی مادربرد X299 SLI PLUS به این نکته پی بردیم که این شیب تند صعودی حتی در مادربردهای میان رده و ارزان قیمت این برند نیز مشاهده می‌شود.

از امکانات که شروع کنیم، این مادربرد 260 دلاری به‌حق کامل و بی‌نقص به نظر می‌رسد. پشتیبانی از ماژول‌های حافظه DDR4 با فرکانس بیش از 4500MHz، برخورداری از 3 پورت‌ متعدد USB3.1 Gen2 از نوع Type-A و Type-C در پنل پشتی مادربرد و جلویی کیس، همراه داشتن دو اسلات M.2 X4 32Gb/s و یک درگاه U.2 32Gb/s، تجهیز به 2 درگاه Gigabit Ethernet در کنار سیستم صوتی Audio Boost 4، نورپردازی MYSTIC LIGHT و پشتیبانی از پیکربندی‌های 3 گانه Multi-GPU از جمله قابلیت‌هایی هستند که نظیر آن‌ها معمولاً در مادربردهای رده بالا و گران قیمت مشاهده می‌شود. در واقع شما با یک هزینه معقول صاحب تمامی تکنولوژی‌های روز حال حاضر در مادربردهای مدرن موجود در بازار می‌شوید. شاید تنها نقطه ضعف این مادربرد در بخش امکانات همان‌طور که اشاره شد در پشتیبانی ضعیف آن در پیکربندی‌های 3 گانه Multi-GPU آنآن و همراه نداشتن ماژول Wi-Fi خلاصه می‌شود که البته در این رنج قیمت از مادربردها، عادی به نظر می‌رسد.

اما بزرگ‌ترین نقطه ضعف این مادربرد عملکرد نه چندان خوب آن در تست‌های مدیریت مصرف انرژی (در حالت بار کامل) و حرارتی محسوب می‌شود. دلیل این امر هم در بخش مربوطه تشریح شد. در واقع تا حدودی پیکربندی خاص و نه چندان بهینه مدار رگولاتور ولتاژ پردازنده و از سوی دیگر چشم و هم چشمی رقبا با یکدیگر بر سر افزایش کارایی خام به جهت دور زدن Power State های تکنولوژی Turbo Boost و به دنبال آن تنظیمات Vcore و محدودیت‌های مربوط به جریان پردازنده است که باعث ثبت نتیجه کمتر از حد انتظار در این بخش شده است. در واقع MSI در این بخش از لحاظ قدرت و دوام مدار رگولاتور ولتاژ پردازنده کم نگذاشته و سعی کرده تا با استفاده از مقرون به‌صرفه‌ترین روش‌های ممکن شریان‌های تأمین کننده جریان مورد نیاز پردازنده‌های پرمصرف این پلتفرم را تقویت کند ولی در آن روی سکه، بازدهی مصرف انرژی را از دست داده است.

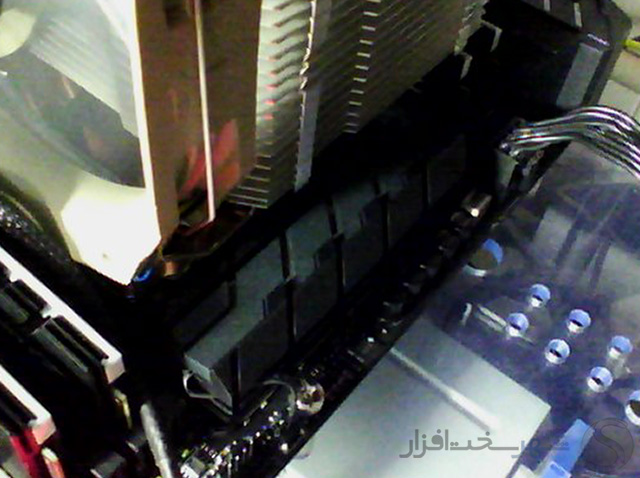

علاوه بر این هیت سینک در نظر گرفته شده در بخش رگولاتور ولتاژ پردازنده نیز شاید حداقل‌های لازم را شامل می‌شود و ای کاش MSI با استفاده از یک هیت سینک کمکی در پشت پورت‌های پنل I/O این مادربرد به کنترل حرارت این بخش کمک می‌کرد. البته ناگفته نماند تمامی قطعات به کار رفته در این بخش استانداردهای نظامی دارند و به‌راحتی و بدون هیچ مشکلی حتی در دمای بیش از 100 درجه سانتی‌گراد نیز فعالیت می‌کنند ولی به هر حال گرما یکی از مهم‌ترین عوامل کاهش عمر قطعات الکترونیکی محسوب می‌شود و کاهش نسبی آن سبب عملکرد با محدودیت‌های به مراتب کمتر قطعات این بخش می‌شود.

البته همان‌طور که اشاره شد درست است که دور زدن Power State های پردازنده‌های اینتل عواقب ذکر شده را در بر دارد اما هدف اصلی شرکت‌ها از این امر افزایش کارایی پردازنده و در کل پلتفرم است و نتایج ثبت شده در تست‌های کارایی نیز به‌روشنی مبین همین امر است. همان طور که ملاحظه کردید این مادربرد تقریباً در اکثر تست‌ها از رقبای خود بهتر عمل می‌کند و به هیچ وجه نمی‌توان منکر آن شد. در واقع MSI بهای سنگینی برای پیش افتادن مادربرد خود در این بخش پرداخته است! البته یکی از دلایل دیگری که نیز باعث برتری این مادربرد در تست‌های کارایی شده پیکربندی کم نظیر ماژول‌های حافظه RAM و کسب نتیجه بسیار ممتاز در این بخش است.

علاوه بر این MSI در پیکربندی اسلات های توسعه PCIe X16 این مادربرد به هیچ وجه عملکرد خوبی نداشته است! همان‌طور که در بخش تحلیل عملکرد اسلات های توسعه به آن اشاره کردیم در صورت نصب پردازنده‌های ارزان قیمت مجهز به 16Lane PCIe این پلتفرم بر روی این مادربرد، حتی در صورت استفاده از یک کارت گرافیک بر روی این مادربرد، اسلات PCIe 3.0 مورد نظر با سرعت عملیاتی X8 فعالیت خواهد داشت.

به عنوان جمع بندی نهایی و سخن پایانی اگر اهل هیجان و اورکلاک نیستید و به دنبال مادربردی خوش ساخت و باکیفیت به همراه قیمت مناسب البته با امکانات در حد و اندازه‌های مادربردهای رده بالا و گران قیمت هستید در حال حاضر یکی از بهترین گزینه‌های موجود مادربرد MSI X299 SLI PLUS محسوب می‌شود. لازم به ذکر است این مادربرد با 3 سال گارانتی شرکت گرین (3 ماه تعویض) و قیمت حدودی 1 میلیون و 200 هزار تومان در حال حاضر در اغلب خرده فروشی‌ها و فروشگاه‌های آنلاین سخت افزار کشور عرضه شده ست.


نکات مثبت:

  • عملکرد بی‌نظیر در بخش تست‌های کارایی
  • کیفیت ساخت بالا در کلاس قطعات نظامی
  • امکانات مدرن و کاربردی سخت‌افزاری و نرم‌افزاری متعدد
  • برخورداری از پورت‌های متعدد USB 3.1 Gen2 Type-C/A
  • مجهز به 2 اسلات M.2 X4 32Gb/s و 1 درگاه U.2 32Gb/s
  • دارای دو پورت پرسرعت Gigabit Ethernet
  • سیستم صوتی با کیفیت Audio Boost 4 مشابه مادربردهای رده بالای گیمینگ
  • نورپردازی زیبا و خلاقانه تحت عنوان MYSTIC LIGHT
  • قیمت مناسب و رقابتی

​​​

نکات منفی:

  • Bios این مادربرد به‌خصوص در بخش تنظیمات مربوط P-State های پردازنده نیاز به بازنگری اساسی دارد
  • عملکرد ضعیف در تست‌های مدیریت مصرف انرژی و حرارتی
  • پیکربندی ضعیف اسلات های توسعه PCIe 3.0 X16 در صورت نصب پردازنده‌های مجهز به 16Lane PCIe 3.0
  • مدار رگولاتور ولتاژ مجهز به تنها یک کانکتور ورودی برق 8 Pin E-ATX


با تمامی این تفاسیر مادربرد "MSI X299 SLI PLUS" موفق به کسب امتیاز ممتاز 9.0 و نشان "Best Value" و ریز امتیازات زیر در کلاس محصولات M (Mid-range) از لابراتوار شهر سخت‌افزار شد.

MSI X299 SLI PLUS

کلاس عرضه : اقتصادی / میان رده
8
بسته‌بندی
9
امکانات
8.5
اورکلاکینگ
9
کیفیت ساخت و طراحی
9
کارایی
10
ارزش خرید
9
امتیاز شهرسخت‌افزار
نشان شهرسخت‌افزار
9

در پایان چنانچه درباره این محصول، نظر یا سوالی دارید می‌توانید در قسمت نظرات همین مطلب مطرح کنید.
‌‌

نظر خود را اضافه کنید.

ارسال نظر بدون عضویت در سایت

0

نظرات (2)

ورود به شهرسخت‌افزار

ثبت نام در شهر سخت افزار
ورود به شهر سخت افزار

ثبت نام در شهر سخت افزار

نام و نام خانوادگی(*)
لطفا نام خود را وارد کنید

ایمیل(*)
لطفا ایمیل خود را به درستی وارد کنید

رمز عبور(*)
لطفا رمز عبور خود را وارد کنید

شماره موبایل
Invalid Input

جزو کدام دسته از اشخاص هستید؟(*)

لطفا یکی از موارد را انتخاب کنید
