طرح مرجع یا همان reference-design شمای پایه یک محصول است که توسط شرکت سازنده اصلی تولید میشود و تولید کنندگاه دیگر میتوانند بر اساس آن و در صورت لزوم با تغییرات جزئی، محصولات سفارشی خود را پیاده سازی و تولید کنند. در زیر به تصاویری از طرح مرجع کارت گرافیک GeForce GTX 980 و مشخصات فنی آن میپردازیم.
طرح اصلی این کارت گرافیک جدید تقریباً مشابه مدل قبلی آن، GTX 970 است اما تا زمانی که محصولات شرکت های دیگر که بر اساس این طرح ساخته میشوند وارد بازار نشده اند باید به همین تصاویر اکتفا کنیم. اندازه این کارت از همتای قبلی خود GTX 970 کمی بزرگتر است اما از لخاظ ظاهری و طراحی بیرونی، بسیار شبیه به کارت GTX 780 طراحی شده است و سیستم خنک کننده آن و محل فن نیز دقیقاً مشابه این کارت است.

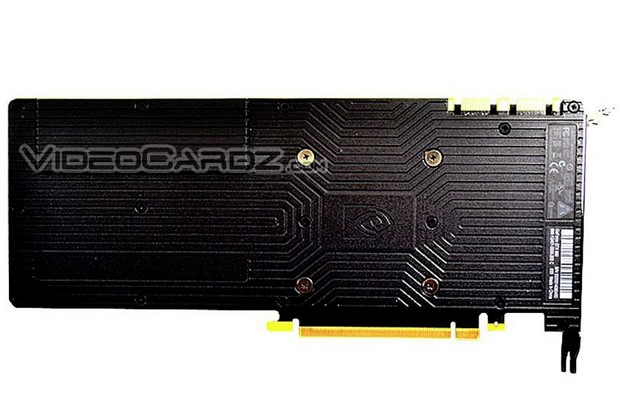

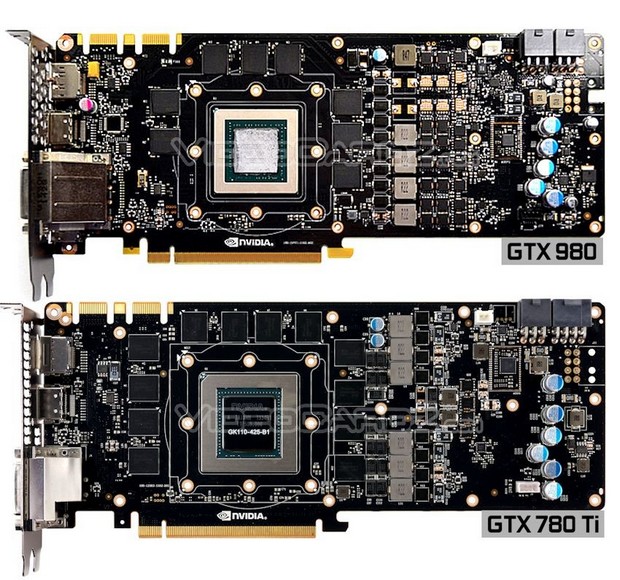

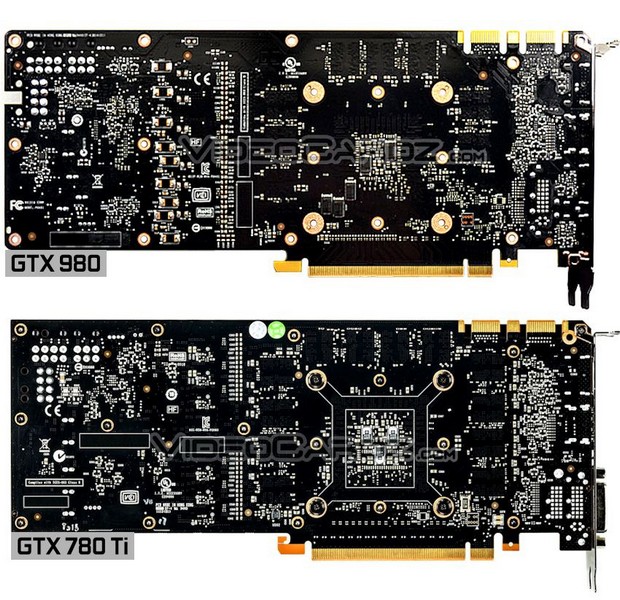

تنها تفاوت GTX 980 و GTX 780 وجود صفحه فلزی در پشت GTX 980 است که ظاهراً هیچ نقشی در خنک سازی قطعات کارت ندارد. خطوط مدارها و تعداد آنها کاملاً نشانگر آن است که GTX 980 دارای 8 چیپ حافظه است و بنابراین میتوان به این نتیجه رسید که این کارت از پهنای باند 256 بیتی برای حافظه رم GDDR5 بهره خواهد برد.
پردازنده گرافیکی این کارت از خانواده جدید NVIDIA GM204 است و اندازه آن هم کمی کوچکتر از GK104 به نظر میرسد. این پردازنده گرافیکی بر پایه معماری Maxwell طراحی و ساخته شده است که این معماری برای اولین بار در کارت گرافیک GTX 750 بکار گرفته شد.
تغذیه GTX 980 از طریق دو کانکتور 6 پین PCIe انجام میگیرد و مدار کنترل ولتاژ آن نیز یک VRM 4+1 فاز خواهد بود.
منبع: techpowerup
