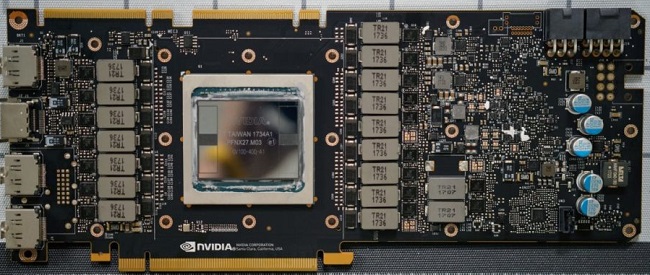

سرانجام اولین تصاویر از کالبدشکافی اعجوبه جدید انویدیا منتشر شد. تصاویر منتشر شده از برد PCB کارت Titan V قدرتمندترین طراحی مرجع انویدیا تا به امروز را نشان می‌دهد.
همان‌طور که مشاهده می‌کنید این کارت از مدار تغذیه پرقدرت با 16 فاز رگلاتور ولتاژ برای تأمین توان مورد نیاز پردازنده گرافیکی و تراشه‌های حافظه HBM2 بهره می‌برد. انویدیا در مدار تغذیه این کارت از ماسفت های Fairchild بهره گرفته است که معمولاً جزو بهترین‌ها هستند، با این حال مدل دقیق ماسفت های بکار رفته هنوز مشخص نیست. به نظر می‌رسد انویدیا از ماسفت دوقلو یا پکیج مجتمع بهره گرفته باشد.
تمامی ماسفت ها از طریق پدهای رسانای گرما با حرارت گیر آلومینیومی در تماس هستند. همچنین انویدیا از خازن‌های پلیمری SMD بهره گرفته است.
اما از طراحی برد PCB که بگذریم، به پردازنده گرافیکی GV100-400 می‌رسیم که نیرو بخش TITAN V است. این صرفاً یک گونه متفاوت از پردازنده گرافیکی GV100 است. پردازنده گرافیکی توسط چهار پکیج حافظه HBM2 احاطه شده است که 12 گیگابایت حافظه آن را تشکیل می‌دهند.
