قبل از شروع تشریح و بررسی این پلتفرم لازم می دانیم دیاگرام ارنباط  گذرگاه های مختلف این پلتفرم را تشریح کنیم تا در ادامه با شکل گیری تصویری شفاف از این پلتفرم در اذهان، ادارک موضوعات در این مقوله هر چه بیشتر ساده تر شود:

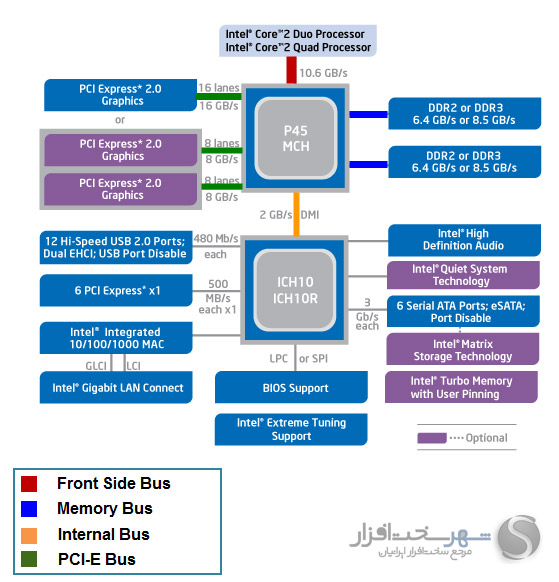

در تصویر بالا دیاگرام ارتباطی گذرگاه های آخرین و مدرن ترین  چیپست معرفی شده اینتل برای این پلتفرم ( P45 / ICH 10R )  را مشاهده می کنید. ارتباط گذرگاه های اصلی در چیپست های قدیمی تر از این مدل نیز از نظر ساختار کلی مشابه همین چیپست  می باشد.

همانطور که در تصویر مشاهده می کنید دو چیپست پل شمالی ( MCH ) و پل جنوبی ( ICH ) کنترل کننده وهماهنگ کننده گذرگاه های اصلی این سیستم می باشند.

ICH

چیپست پل جنوبی که با نام دیگری نظیر (ICH - (I/O Controller Hub و (SB - (South Bridge نیز نامیده می شود، وظیفه کنترل و هماهنگی انواع گذرگاه های ورود و خروجی را بر عهده دارد و از طریق گذرگاه Internal Bus با چیپست پل شمالی ارتباط دارد.

MCH

چیپست پل شمالی که با  نام دیگری نظیر (MCH - (Memory Controller Hub و (NB - (North Bridge نیز نامیده می شوند پلی برای ارتباط ICH با حافظه و پردازنده، همچنین کنترل کننده PCI-E Bus می باشد . کنترلر حافظه نیز در این چیپست تعبیه شده است . در واقع یکی از مهمترین وظایف این چیپست، ارتباط بین پردازنده و حافظه اصلی سیستم ( RAM ) می باشد.

Front Side Bus

همانطور که در تصویر مشاهده می کنید (Front Side Bus - (FSB تنها گذرگاهی است که پردازنده برای برقراری ارتباط با بقیه اجزاء این پلتفرم از آن استفاده می کند. این گذرگاه جهت اورکلاک پردازنده و حافظه در این پلتفرم، محوری ترین نقش را بر عهده دارد. فرکانس کلاک این گذرگاه که دارای Interface 64Bit می باشد در پردازنده های مختلف اینتل از اولین نسل های Pentium 4 که دارای فرکانس FSB 100Mhz بودند تا جدید ترین نسل پردازنده های Core2 Quad Extreme  که داری فرکانس FSB 400Mhz هستند متغییر می باشد .

حداکثر پهنای باند این گذرگاه به صورت تئوری به دو عامل مهم فرکانس کلاک و تعداد دیتایی که در یک سیکل منتقل  می شود بستگی دارد .

در پردازنده های سری Pentium 4 به بعد که از تکنولوژی Logic Signalling مدرن +AGTL در ارتباط اطلاعات این گذرگاه استفاده می کنند در هر سیکل کلاک، 4 دیتا انتقال می یابد.  به همین دلیل کمپانی اینتل تکنولوژی انتقال 4 دیتا به ازای هر سیکل کلاک ( 4 transfers per cycle ) را اصطلاحا Quad Pumping  می نامد.

برای مثال در یک پردازنده Core2 Dou E8400 که به صورت پیش فرض در فرکانس FSB 333Mhz فعالیت می کند، حداکثر پهنای باند این گذرگاه به صورت تئوری اینگونه محاسبه می شود

64-bit (8-byte) x 333Mhz x 4 ( transfers per cycle ) = 10.6 GB/S

Memory Bus

گذرگاهی که وظیفه ارتباط حافظه اصلی سیستم با چیپست پل شمالی ( MCH ) را بر عهده دارد، Memory Bus نامیده می شود. این گذرگاه در

پلتفرم یاده شده به صورت دو کاناله ( Dual Channel ) می باشد و با احتساب  Interface هر کانال ( 64Bit ) در حالت دو کاناله یا 128Bit به صورت تئوری و استاندارد حداکثر پهنای باند  12.8GB/S را در صورت استفاده از حافظه های DDR2 و 17GB/S را در صورت استفاده از حافظه های DDR3، پشتیبانی می کند. فرکانس این گذرگاه همیشه برابر با فرکانس I/O Bus Clock  ماژول های حافظه می باشد.

Internal Bus

همانطور که در تصویر مشاهده می کنید ، گذرگاهی که چیپست های پل شمالی و جنوبی را به یکدیگر متصل می سازد Internal Bus نام دارد. پهنای باند این گذرگاه ثابت می باشد و در جریان اورکلاکینگ این پلتفرم هیچ گونه تغییری در فرکانس این گذرگاه ایجاد نمی شود.
